Главная » Популярное » Конструкция сиденья Форд Фокус 2

logovaz-auto.ru

Ремонт сидений автомобиля Форд Фокус 2

Как и у нас в стране, так и во всем мире, концерн Форд успешно продает автомобили самых разных классов и видов. Седаны и универсалы среднего класса Focus завоевали доверие покупателя долговечностью и неприхотливостью в эксплуатации. Вторая версия Ford Focus появилась у нас на рынке в 2004 году и продавалась до 2010 года. Несмотря на то, что автомобиль изначально надежен и практичен, есть у него некоторые особенности в ремонте.

Как правило, в первую очередь обращают внимание на технические проблемы. Для модели Фокус второго поколения это привода, рулевая рейка и некоторые незначительные неисправности по двигателю. Мало кто жалуется на проблемы салона, но со временем и им приходится заниматься. Ремонт сидений Форд Фокус 2 – не критичная проблема: если у вас прямые руки и есть кое-какой инструмент, то ее можно решить безболезненно.

Проблемы с сидением Форд

Время дает о себе знать, и со временем сиденья могут преподнести не совсем приятные сюрпризы:

сиденье скрипит при движении;
нарушение геометрии спинки и подушки;
затертости и прожоги обшивки сидения;
неисправности подогрева сидения;
механические повреждения и износ механизма регулировки;
износ точек крепления к кузову;
потертости и нарушение формы задних сидений.

Всех неприятностей предусмотреть невозможно, но это самые основные из них, которые вполне возможно устранить самостоятельно. Мы не будем рассматривать самый радикальный вариант – купить новые сидения, хотя это и не проблематично. Попробуем справиться сами. Но для начала все-таки нужно снять неисправное сидение и провести осмотр.

Демонтаж сиденья Ford Focus

Все чехлы и задние сидения Фокус снимаются довольно легко, поэтому мы уделим особое внимание водительскому и переднему пассажирскому сиденью. У модели второго поколения есть некоторые особенности крепления, поэтому постараемся описать процедуру снятия более детально и поэтапно.

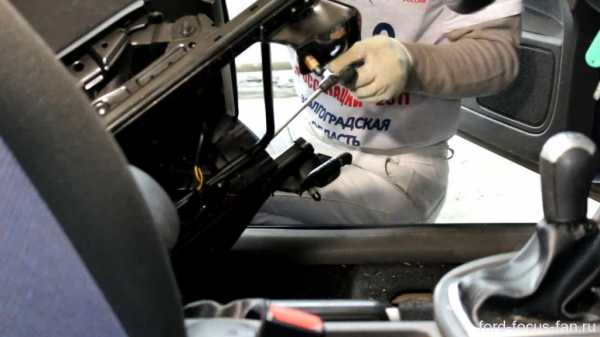

Отодвигаем сидение в крайнее положение, для получения доступа к болтам крепления салазок механизма регулировки.
На Фокусе второго поколения применяются болты под звездочку, поэтому будет необходим или специальный ключ, или насадка на Т-образную отвертку.
Откручиваем два задних болта, затем передвигаем сидение в крайнее заднее положение и точно так же откручиваем два передних болта.
Когда салазки освободились, наклоняем сидение по направлению к заднему. Для того, чтобы отключить систему подогрева, сперва находим колодку подключения ее к бортовой электросети. Она расположена слева внизу и закрыта крышкой. Откручиваем болт на крышке, снимаем ее и получаем доступ к колодке.
Отключаем колодку от системы и отгибаем провода в сторону.
Теперь сиденье можно безболезненно вынимать из салона.

Устранение дефектов

Когда сидение уже у нас в руках, можно провести детальный осмотр и приступить к ремонту дефектов, которые могли возникнуть в процессе эксплуатации. Вначале кратко рассмотрим те повреждения, которые сразу бросаются в глаза – потертости, порезы и прожоги. Обшивка из кожи или искусственной кожи тоже подлежит ремонту. Для этого нужно будет обзавестись некоторыми специальными инструментами, если повреждения носят глобальный характер. А если это прожог от небрежного обращения с сигаретой, то полная разборка не нужна и это решается без особых проблем следующим образом:

Место повреждения аккуратно обрабатывается острым ножом так, чтобы края отверстия были чистые и не ворсились. Форма отверстия роли не играет.
Вырезаем из х/б ткани латку, превышающую по размерам повреждение на 5-7 мм.
С помощью пинцета помещаем латку в отверстие и разравниваем ее с внутренней стороны обшивки, предварительно пропитав резиновым клеем.
Из тюбика с жидкой кожей подходящего цвета выдавливаем несколько капель на повреждение, затем накрываем это место или специальной тефлоновой пластиной для нанесения жидкой кожи или подобным материалом, который не приклеился бы к латке.
Небольшим утюжком нагреваем несколько минут тефлоновую пластину до тех пор, пока жидкая кожа не завулканизируется. Снимаем пластину и любуемся результатом.

Потертости кожаного сидения и неглубокие трещины на поверхности могут быть удалены специальной шпаклевкой для кожи, которой сейчас полно в продаже. Она наносится тонким слоем на чистую поверхность резиновым шпателем, а после высыхания полируется и красится спреем для окрашивания кожи.

Механические элементы и элементы подогрева, конечно, тоже подлежат ремонту, но это уже совсем другая история.

А вдруг и это будет интересно:

myfords.ru

Регулировка положения передних сидений в автомобиле Ford focus 2 и 3

Операции выполняемые при регулировке положении передних сидений в автомобиле Ford focus 2 и 3

Для обеспечения наиболее удобной посадки людей разного роста и телосложения положение сидений водителя и переднего пассажира можно изменить в продольном направлении, по углу наклона спинки, по высоте и углу наклона подушки, а также по положению валика поясничного подпора (количество регулировок сиденья зависит от комплектации). Кроме того, возможна и регулировка подголовника по высоте.

Предупреждение
Регулируйте положение сиденья водителя только на неподвижном автомобиле. Если при попытке регулировки в движении вы нечетко зафиксируете сиденье в продольном направлении и оно неожиданно переместится, то можно потерять контроль над автомобилем.

Для регулировки положения передних сидений в продольном направлении потяните вверх рукоятку блокирующего рычага и переместите сиденье на салазках в удобное положение. После установки сиденья опустите рукоятку и небольшими перемещениями сиденья вперед-назад добейтесь его надежной фиксации.

Примечание
У сиденья, регулируемого по трем параметрам (наклону спинки, продольному положению и высоте подушки), для изменения положения в продольном направлении необходимо переместить нижний рычаг, находящийся с левой стороны подушки сиденья, вперед или назад в зависимости от того, куда нужно сдвинуть сиденье.

Наклон спинки регулируют бесступенчато вращением рукоятки у основания спинки.

Примечание
У сиденья, регулируемого по трем параметрам (наклону спинки, продольному положению и высоте подушки), для изменения угла наклона спинки необходимо повернуть верхний рычаг, находящийся с левой стороны подушки сиденья, вперед или назад в зависимости от того, куда нужно наклонить спинку.

Рычаг регулировки высоты подушки сиденья находится слева на торце сиденья.

Если нужно поднять подушку сиденья, поднимите рычаг вверх и отпустите его — подушка чуть-чуть поднимется. Повторяйте операцию до тех пор, пока подушка не займет наиболее удобное для вас положение.

Если нужно опустить подушку сиденья, опустите рычаг вверх и отпустите — подушка чуть-чуть опустится. Повторяйте операцию до тех пор, пока подушка не займет наиболее удобное положение.

Примечание

В зависимости от комплектации может быть установлен электропривод подушки сиденья. В этом случае вместо рычага регулировки установлен переключатель: при нажатии на верхнюю часть переключателя подушка сиденья поднимается, при нажатии на нижнюю часть переключателя — опускается.

Рычаг регулировки положения валика поясничного подпора находится на левом торце спинки сиденья посередине. Положение валика меняют поворотом рычага вперед или назад.
В автомобилях с трехдверным кузовом, чтобы сесть на заднее сиденье, поверните ручку, расположенную в верхней части спинки сиденья, сложите спинку вперед до фиксации и сдвинуть сиденье вперед.
После посадки пассажира сдвиньте сиденье назад, поверните ручку в спинке сиденья и разложите спинку.

Примечание
На накладке сиденья в зависимости от комплектации может находиться переключатель регулировки положения педального узла (место, где находится выключатель, показано стрелкой). чтобы приблизить педальный узел к водителю, нажмите на верхнюю часть переключателя, а чтобы отодвинуть его от водителя — на нижнюю.

Подголовники передних сидений можно регулировать по высоте: нажмите на фиксатор и переместите подголовник вверх или вниз на требуемую высоту. Оптимальное положение подголовника — его верхняя кромка расположена на одном уровне с верхней частью головы.

Примечание
Для людей очень высокого роста поднимите подголовник в крайнее верхнее положение, для людей очень низкого роста опустите подголовник в крайнее нижнее положение.

При необходимости (например, для раскладывания сиденья в спальное положение) подголовник можно снять.

autosecret.net

Ремонт Ford Focus 2 : Сиденья

Руководства по ремонту
Ford Focus 2 2005-2008
Сиденья

Снятие и установка переднего сиденья

Снятие и установка подголовников

Снятие и установка заднего сиденья

Снятие и установка переднего сиденья
Вам потребуются: ключ TORX T50, торцовая головка «на 8». Примечание Работа показана для левого сиденья, правое сиденье снимают аналогично. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Выверните болт крепления колодки жгута проводов систем подогрева сиденья, п…

Снятие и установка подголовников
Процесс снятия подголовников передних и заднего сиденья описан в разд. 1 «Устройство автомобиля» (см. «Регулировка положения передних сидений»).

Снятие и установка заднего сиденья
Подушка и спинка заднего сиденья состоят из двух частей, каждая из которых может быть снята в отдельности. Показано снятие левых частей подушки и спинки, правые части снимают аналогично.Вам потребуются: ключ TORX T40, отвертка с плоским лезвием. 1. Выверните два болта (показан крайн…

↓ Комментарии ↓

Раздел 1. Устройство автомобиля
Общие сведения об автомобиле Паспортные данные Ключи автомобиля Органы управления Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Вещевые ящики салона Капот Управление коробкой передач Багажник крыши

Раздел 2. Рекомендации по эксплуатации
Правила техники безопасности и рекомендации Что нужно иметь в автомобиле Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля

Раздел 3. Неисправности в пути
Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. Техническое обслуживание
Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель
Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания двигателя Система улавливания паров топлива

Раздел 6. Трансмиссия
Сцепление Коробка передач Приводы передних колес

Раздел 7. Ходовая часть
Передняя подвеска Задняя подвеска

Раздел 8. Рулевое управление
Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм

Раздел 9. Тормозная система
Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Снятие и установка педали тормоза Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз Антиблокировочная система тормозов

Раздел 10. Электрооборудование
Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя Замена дополнительного сопротивления вентилятора радиатора системы охлаждения двигателя Снятие и установка электродвигателя отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла окна задка (двери задка) Комбинация приборов Выключатели панели приборов Замена блока управления электростеклоподъемниками и электроприводом зеркал Автомобильная аудиосистема Замена датчиков и выключателей

Раздел 11. Кузов
Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка каркаса моторного отсека и бруса переднего бампера Снятие и установка решетки короба воздухопритока и водоотводящего щитка Капот Боковые двери Дверь задка автомобилей с кузовом хэтчбек Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка полки крепления аккумуляторной батареи Уход за кузовом

Раздел 12. Колеса и шины
Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей
Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля
Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Раздел 16. Подготовка к техосмотру
Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику
Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту

Приложения
Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Габаритные размеры (мм) автомобилей Ford Focus II с кузовами седан и универсал Приложение 3. Технические характеристики двигателей и эксплуатационные показатели автомобилей в зависимости от типа применяемого двигателя Приложение 4. Давление воздуха в холодных шинах Приложение 5. Заправочные объемы, л

Схемы электрооборудования
Схема 1. Соединения стеклоочистителя и стеклоомывателя ветрового стекла Схема 2.Соединения системы заряда аккумуляторной батареи Схема 3. Соединения системы гидропривода тормозной системы Схема 4. Соединения системы вентиляции, отопления и кондиционирования воздуха Схема 5. Соединения системы пуска двигателя Схема 6а. Соединения системы контроля скорости Схема 6б. Соединения системы контроля скорости Схема 7а. Соединения системы управления двигателем Схема 7б. Соединения системы управления двигателем Схема 7в. Соединения системы управления двигателем Схема 7г. Соединения системы управления двигателем Схема 7д. Соединения системы управления двигателем Схема 7е. Соединения системы управления двигателем Схема 7ж. Соединения системы управления двигателем Схема 8а. Соединения системы кондиционирования воздуха Схема 8б. Соединения системы кондиционирования воздуха Схема 9. Соединения системы усилителя рулевого управления Схема 10а. Соединения антиблокировочной системы тормозов (АБС) Схема 10б. Соединения антиблокировочной системы тормозов (АБС) Схема 11. Соединения системы динамической стабилизации автомобиля

automend.ru

Ford Focus | Разборка переднего сиденья

1. Выньте сиденье из автомобиля.

2. Покачайте рычаг 1 (см. рис. Снятие рычага регулировки сиденья по высоте), предварительно установив его в верхнее положение, чтобы сиденье заняло верхнее положение.

3. Выньте заглушки 3 и отверните болты 2 крепления рычага регулировки сиденья по высоте.

4. Снимите рычаг 1 регулировки сиденья по высоте.

5. Снимите ручку 1 (см. рис. Разборка переднего сиденья) регулировки наклона спинки сиденья, потянув ее на себя.

6. Отверните четыре винта 2 крепления и снимите вещевой ящик 4 под сиденьем.

7. Отверните винты 2 крепления и снимите с сиденья боковые облицовки 3 и 5.

8. Для моделей, оборудованных боковыми подушками безопасности и подогревом, в зависимости от комплектации выньте колодки с проводами из держателя 6 (см. рис. Соединительные колодки переднего сиденья) и отсоедините колодку с проводами регулятора 5 подогрева. Перережьте пластмассовые хомуты 4 крепления проводов. Перережьте хомуты 1 (см. рис. Крепление проводов на сиденье) с боку сиденья.

9. Отсоедините две пружины 6 (см. рис. Разборка переднего сиденья) от каркаса сиденья.

10. Отверните три болта 2 (см. рис. Крепление устройства регулировки сиденья по высоте) крепления и снимите устройство 1 регулировки сиденья по высоте.

11. Отверните по два болта 1 (см. рис. Крепление спинки сиденья) крепления с обеих сторон сиденья и снимите спинку 2 с сиденья.

12. Соберите сиденье в обратном порядке, прижав хомут 1 (см. рис. Крепление проводов на сиденье) зажимом 2, как показано на рисунке.

automn.ru

Ford Focus | Описание конструкции

Предупреждение

Не пытайтесь изменить месторасположение сиденья, изменяя устройство регулировки положения сиденья. Изменение положения сиденья может отразиться на работе механизмов сиденья.

Автомобиль оборудован передними сиденьями с низкой спинкой и съемными подголовниками, а также складным трехместным задним сиденьем. Разделенная складная спинка является опцией. Подушки и спинки сидений имеют формованную пенорезиновую основу, заполняющую контуры панелей рамок подушки и спинки. Нельзя изменять положение мест крепления салазки сиденья относительно пола, а также положение мест крепления рамки сиденья относительно салазки.

Моменты затяжки болтов крепления сидений приведены в табл. 10.1.

Таблица 10.1 Моменты затяжки элементов системы отопления и вентиляции, Н·м

Болты крепления передних сидений	23-28
Болты крепления заднего сиденья	23-28
Болты крепления спинки сиденья	23-28

Рис. 10.22. Элементы переднего сиденья: 1 — подушка; 2 — спинка; 3 — подголовник; 4 — направляющая втулка; 5 — каркас спинки; 6 — механизм наклона спинки; 7 — каркас подушки; 8 — кнопка механизма наклона спинки; 9 — кожух переднего сиденья; 10 — направляющая салазки

Элементы переднего сиденья показаны на

Рис. 10.23. Элементы заднего сиденья: 1 — петля заднего сиденья; 2 — спинка заднего сиденья; 3 — каркас заднего сиденья; 4— замок заднего сиденья; 5 — петля заднего сиденья; 6 — подушка заднего сиденья; 7 — кнопка блокировки спинки; 8 — втулка; 9 — тяговая петля задней подушки

Переднее сиденье в сборе

Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите переднее сиденье в следующем порядке:

— сдвиньте переднее сиденье до упора вперед;

Рис. 10.24. Расположение болтов (1) крепления салазок, электрический разъем (2) контрольной лампы ремня; направление снятия переднего сиденья (3)

— выверните болты 1 (рис. 10.24) крепления задней части салазок переднего сиденья к полу;

— сдвиньте переднее сиденье до упора назад;

— выверните болты крепления передней части салазок переднего сиденья к полу;

— отсоедините электрический разъем 2 контрольной лампы ремня безопасности;

— снимите сиденье 3.

Установка

Подсоедините электрический разъем лампы ремня безопасности.

Установите переднее сиденье и закрепите болтами, затянув их моментом 23—28 Н·м.

Подсоедините провод «массы» к аккумуляторной батарее.

Подголовник

Снятие

Вытяните подголовник вверх до упора.

Рис. 10.25. Снятие подголовника переднего сиденья

Вставьте маленькую отвертку с плоским лезвием слева в проем направляющей втулки и вытяните подголовник, перемещая его влево (рис. 10.25).

Установка

Установите подголовник в направляющие втулки и нажмите вниз до фиксации.

Спинка переднего сиденья

Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите переднее сиденье в сборе.

Рис. 10.26. Расположение винта (1) крепления кнопки (2) механизма наклона спинки переднего сиденья

Отверните винт 1 (рис. 10.26) и снимите кнопку 2 механизма наклона спинки переднего сиденья.

Рис. 10.27. Расположение винта (1) крепления кожуха (2) переднего сиденья

Отверните винты 1 (рис. 10.27) и снимите кожух 2 переднего сиденья.

Снимите механизм наклона спинки переднего сиденья в следующем порядке:

Рис. 10.28. Расположение болтов (1 и 3) крепления механизма наклона спинки переднего сиденья и стягивающих колец (2) чехла спинки

— отверните болты 1 (рис. 10.28) подушки сиденья;

— снимите стягивающие кольца 2 чехла спинки;

— снимите чехол спинки;

— отверните болты 3 спинки;

— снимите механизм наклона спинки переднего сиденья.

Рис. 10.29. Расположение болта (1) крепления спинки в сборе (2) к подушке сиденья

Отверните болт 1 (рис. 10.29) и снимите спинку в сборе 2 с подушки сиденья.

Установка

Установите спинку в сборе и закрепите болтами.

Установите механизм наклона и закрепите болтами.

Установите чехол и зафиксируйте стягивающими кольцами.

Установите кнопку механизма наклона и кожух и закрепите винтами.

Установите переднее сиденье в сборе.

Подсоедините провод «массы» к аккумуляторной батарее.

Подушка переднего сиденья

Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите переднее сиденье в сборе.

Снимите пряжку ремня безопасности.

Отверните винт 1 (см. рис. 10.26) и снимите кнопку 2 механизма наклона спинки переднего сиденья. Отверните винты 1 (см. рис. 10.27) и снимите кожух 2 переднего сиденья.

Снимите подушку переднего сиденья в следующем порядке:

Рис. 10.30. Расположение болтов крепления подушки (1) переднего сиденья (3) и спинки (2)

— отверните болты 1 (рис. 10.30) крепления подушки;

— отверните болт 2 крепления спинки;

— снимите подушку сиденья 3.

Установка

Установите подушку переднего сиденья и затяните болты крепления механизма наклона и спинки сиденья.

Установите кнопку и кожух механизма наклона спинки и закрепите винтами.

Установите пряжку ремня безопасности.

Установите переднее сиденье в сборе.

Подсоедините провод «массы» к аккумуляторной батарее.

Салазки переднего сиденья

Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите переднее сиденье в сборе.

Рис. 10.31. Расположение болтов (1) крепления салазок (2) переднего сиденья

Отверните болты 1 (рис. 10.31) и снимите салазки 2 переднего сиденья.

Установка

Установите салазки и закрепите болтами.

Установите переднее сиденье в сборе.

Подсоедините провод «массы» к аккумуляторной батарее.

Спинка и подушка заднего сиденья

Снятие

Снимите спинку заднего сиденья в следующем порядке:

Рис. 10.32. Снятие спинки заднего сиденья: 1 — кнопка замка для разблокировки спинки заднего сиденья; 2 — болты крепления петель спинки заднего сиденья; 3 — спинка заднего сиденья

— потянув вверх кнопку 1 (рис. 10.32) замка, разблокируйте спинку заднего сиденья;

— отверните болты 2 крепления петель спинки;

— снимите спинку 3 заднего сиденья.

Рис. 10.33. Расположение болтов (1) и направление (2) снятия подушки заднего сиденья

Выверните болты 1 (рис. 10.33), поднимите и снимите подушку 2 заднего сиденья.

Установка

Установите подушку заднего сиденья и закрепите болтами, затянув их моментом 23—28 Н·м.

Установите спинку заднего сиденья, вверните болты крепления петель и затяните их моментом 23—28 Н·м.

Защелка спинки заднего сиденья

Снятие

Снимите спинку заднего сиденья в сборе.

Рис. 10.34. Направление выворачивания кнопки (1) замка со спинки заднего сиденья

Выверните и снимите кнопку 1 замка со спинки заднего сиденья (рис. 10.34).

Снимите чехол спинки заднего сиденья с каркаса.

Рис. 10.35. Расположение болтов (1) крепления замка (2) к каркасу заднего сиденья

Выверните болты 1 (рис. 10.35) и снимите замок 2 с каркаса заднего сиденья.

Установка

Установите замок и закрепите болтами к спинке заднего сиденья.

Установите чехол на каркас спинки.

Вверните кнопку замка.

Установите спинку заднего сиденья в сборе.

automn.ru

Сидения Форд Фокус: снятие, цена

Как снять водительское сиденье форд фокус 2

Водительское или пассажирское — нет никакой разницы. В первую очередь, отодвинем сидение до конца назад или вперед, чтобы достать болты сидений Форд Фокус 2, передние или задние.
