Как вытащить прикуриватель

Как вытащить прикуриватель

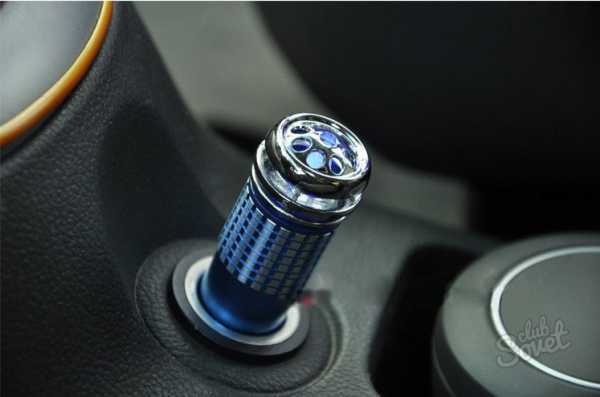

Прикуриватель — удобное автомобильное устройство, которое оценили по достоинству не только курящие водители. В разъем прикуривателя подключают различные современные девайсы — от зарядных устройств до автомобильного пылесоса или холодильника. Итак, как правильно вытащить прикуриватель?

1

Для начала откройте капот машины. Для безопасного демонтажа прикуривателя обесточьте транспортное средство — отключите провод от «-» клеммы аккумулятора. Для личного удобства можно отодвинуть водительское кресло, это существенно расширит площадь рабочего пространства плюс облегчит доступ к «объекту» демонтажа.

2

После этого осторожно потяните в свою сторону металлический ободок прикуривателя обычными плоскогубцами. Чтобы не поцарапать ободок, под зубья инструмента подложите тряпочку. Помните: прикуриватель — вещь деликатная, неловкие движения могут послужить причиной его поломки. Если таким способом извлечь «объект» не получилось, придется снимать накладку центральной консоли приборной панели.

3

При помощи обычной отвертки отвинтите крепления, фиксирующие накладку. После этого необходимо отсоединить колодку жгута проводов. Далее вытяните лампу подсветки вместе с колодкой и патроном. Затем, преодолевая сопротивление защелок прикуривателя, осторожно протолкните его наружу и достаньте из центральной консоли. Теперь вы сможете извлечь светофильтр вместе с патроном лампы. Чтобы заменить лампочку подсветки прикуривателя, снимите отражатель и патрон лампы, после чего аккуратно выньте лампочку из патрона светофильтра.

4

Осмотрите демонтированный прикуриватель. Проверьте состояние изоляции контактов. При необходимости припаяйте поврежденные провода. По мере выполнения нужных работ производите сборку прикуривателя в обратном порядке, затем обязательно проверьте, корректно ли он функционирует.

5

Конечно, выемка прикуривателя — процесс достаточно щепетильный. Если попытка самостоятельно вытащить прикуриватель не увенчалась успехом, попробуйте обратиться за помощью к автомастерам на СТО. Специалисты правильно демонтируют прикуриватель авто и при необходимости починят его в максимально короткие сроки.

Как правило, демонтаж гнезда прикуривателя требуется в случаях проведения ремонтных работ. Чтобы продлить срок эксплуатации прикуривателя, не превышайте общую допустимую нагрузку на устройство. Все-таки профилактика лучше любого ремонта.

sovetclub.ru

❶ Как вытащить прикуриватель

Автор КакПросто!

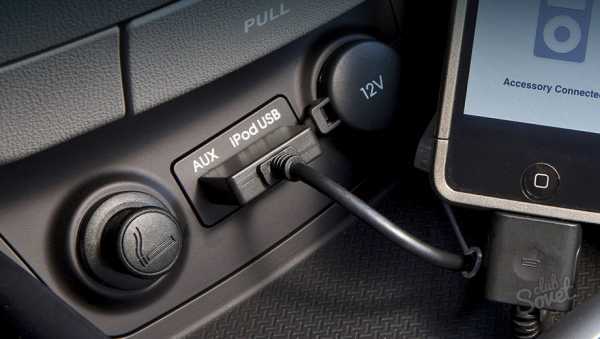

На данный момент практически каждый современный автомобиль оснащен всем необходимым для обеспечения надлежащего уровня комфорта. Прикуриватель является неотъемлемым атрибутом любого авто. Это очень удобно, так как водителю нет необходимости пользоваться за рулем зажигалкой или спичками, что значительно увеличивает безопасность движения.

Инструкция

Осторожно вытащите прикуриватель, так как малейшее неловкое или резкое движение может сломать его, и вам придется нести прикуриватель в автомастерскую. У разных автомобилей устройство прикуривателя также разнится. Прежде чем приступать к извлечению прикуривателя ознакомьтесь с инструкцией по эксплуатации. После чего запаситесь терпением, возьмите все необходимые инструменты и приступите к его демонтажу. Примите удобную позу возле коробки переключения передач. Возьмитесь за прикуриватель плоскогубцами и резко потяните на себя. Резкость нужна для того, чтобы он выскочил из защелок, которые его держат. Следует действовать с предельной осторожностью и внимательностью, чтобы ненароком прикуриватель не повредить. Если вы не в ладах с автомобильной техникой, обратитесь за помощью в автомастерскую, специалисты которой осуществят замену или ремонт сломанного прикуривателя в максимально сжатые сроки. Естественно, вам придется расстаться с определенной суммой денег, но поверьте – оно того стоит. Ведь для многих водителей наличие исправного прикуривателя в автомобиле является важным фактором спокойствия, а, значит, и безопасного передвижения по дороге. Чтобы окончательно не сломать прикуриватель, вытягивайте его вместе с пепельницей и несите в мастерскую, где есть специальное оборудование для решения подобных проблем. Не пытайтесь исправить неполадку, если не разбираетесь в проблеме. Таким образом можно только еще больше усугубить поломку, и дальнейший ремонт вам влетит в копеечку. В случае, если прикуриватель не работает достаточно долгое время, скорее всего, у вас серьезная поломка, и без сторонней помощи не обойтись. Помните, что бережная и осторожная эксплуатация всех устройств и систем, входящих в состав автомобиля, позволит вам значительно увеличить срок их эксплуатации и сократить к минимуму затраты на ремонт и дополнительное обслуживание. Это также касается и прикуривателя. Используйте его исключительно по назначению, тогда вы сможете предупредить его поломку.

Видео по теме

Распечатать

Как вытащить прикуриватель

www.kakprosto.ru

СНЯТИЕ И УСТАНОВКА ПРИКУРИВАТЕЛЯ

СНЯТИЕ И УСТАНОВКА ПРИКУРИВАТЕЛЯ

Вам потребуется отвертка.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.



2. Выверните винты и снимите левую накладку центральной консоли панели приборов.



3. Отсоедините от прикуривателя колодку жгута проводов.



4. Выньте лампу подсветки пепельницы вместе с патроном и колодкой жгута проводов.



5. Преодолевая сопротивление фиксаторов, протолкните прикуриватель наружу…



6. …и выньте его из центральной консоли.



7. Затем извлеките светофильтр в сборе с патроном лампы подсветки.



8. Для замены лампы подсветки прикуривателя снимите отражатель…



9. …патрон лампы…

10. …и извлеките лампу подсветки из патрона светофильтра.

11. Установите прикуриватель в порядке, обратном снятию.

Вернуться в оглавление

autorambler.ru

autofluids.ru

Как поменять прикуриватель?

Как поменять прикуриватель?

Для многих автолюбителей прикуриватель является необходимым устройством, ведь прикуриватель в машине нужен не только в качестве зажигалки — помимо использования его в этих целях именно через гнездо прикуривателя подключают к электропитанию портативный автомобильный холодильник, компрессор, телевизор, дорожную бритву или кофеварку, зарядное устройство мобильного телефона. В случае поломки прикуривателя его нужно разбирать и ремонтировать. Если же прикуриватель полностью выходит из строя, требуется его замена. Поговорим о том, как поменять прикуриватель

Рассмотрим ремонт или полную замену автомобильного прикуривателя на примере автомобиля ВАЗ 2106.

Наиболее распр

elhow.ru

Выясняем как снять прикуриватель на ВАЗ 2114

Перед тем, как разобрать основную тему — как снять прикуриватель ваз 2114, следует сначала выяснить — так что же такое прикуриватель, где он расположен и как им пользоваться?

Автомобильный прикуриватель — это специальное электрическое устройство, расположенное, как правило, на передней панели автомобиля и служащее для прикуривания сигарет (отсюда, как несложно догадаться — и название), а также подключения различных электрических приборов и инструментов (точнее, подключаются они в гнездо прикуривателя, а не в сам прикуриватель, являющийся лишь съемной деталью. Правда, в большинстве случаев, обе части этого устройства называют одинаково…)

Прикуриватель ваз 2114

Внутри разъема этого прибора находятся два контакта, которые, в свою очередь, соединены проводами с бортовой сетью.

Съемная часть, которая и служит для прикуривания, устроена также достаточно просто — она содержит биметаллические контакты и токопроводящую спираль, которая при подключении в сеть нагревается (в подавляющем большинстве прикуривателей также предусмотрена кнопка, включающая процесс нагрева и отключающая его, что предохраняет устройство от быстрого перегорания (в случае, если бы нагрев был постоянным…)

Сразу следует отметить, что кроме основного предназначения, в гнездо прикуривателя можно подключать огромное количество различной техники (для этого она должна иметь подходящий разъем).

В ее числе:

• зарядки для мобильных телефонов;
• компрессоры для подкачки шин;
• автомобильные пылесосы;
• мини холодильники;
• аудиомагнитолы;
• измерительные приборы, а также многое другое.

Таким образом, прикуриватель является довольно универсальным и необходимым устройством внутри автомобиля, именно поэтому так важно, чтобы он был в исправном состоянии.

Неполадки в работе прикуривателя и их устранение

Очень часто, особенно в случаях постоянной работы или повышенных нагрузок на разъем, устройство выходит из строя. В некоторых из этих случаев единственным решением будет только замена прикуривателя ваз 2114, в других же — можно попробовать исправить эту проблему ремонтом.

Перед тем, как начинать демонтаж прикуривателя либо приступать к его ремонту, следует проверить надежность подключения подходящего к нему жгута проводов. Сделать это можно, проверив затяжку креплений в колодке (обозначается она как Х1).

Прикуриватель в разборе

Среди основных поломок, встречающихся у такого устройства, как прикуриватель, можно выделить следующие:

• плохой контакт в разъеме;
• окисление контактов разъема;
• перегорание предохранителя;
• обгорание либо оплавление контактов разъема;
• перегорание лампочки подсветки;
• короткое замыкание в системе, происходящее в момент подключения сторонних приборов;
• механическое разрушение разъема.

В первых трех случаях ситуацию еще можно попробовать исправить, в остальных же придется демонтировать устройство и, кроме случая с перегоревшей лампочкой, приобретать и устанавливать вместо него новое (сразу следует напомнить, что перед тем, как поменять прикуриватель на ваз 2114, следует отсоединить аккумуляторную батарею).

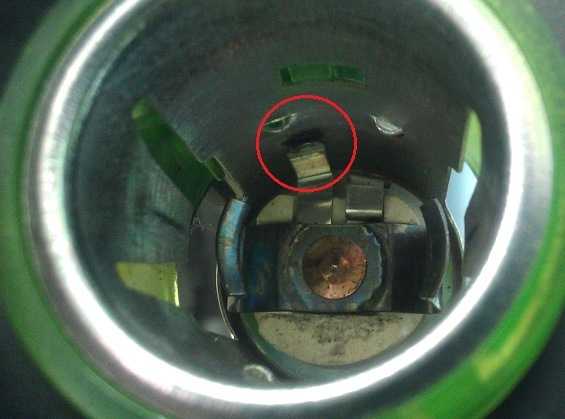

Что же касается плохого контакта внутри разъема либо наличия окислов — то эту проблему можно попробовать решить, слегка подогнув сами контакты и зачистив их. В случае же, когда сгорел предохранитель, нужно всего лишь заменить его новым, аналогичным (искомый предохранитель обозначается в ряду предохранителей как F4 и рассчитан на максимальный ток в 20 ампер).

Как снять прикуриватель и установить новый?

Весь процесс демонтажа сломанного прикуривателя и установки вместо него нового и не займет много времени (а также не потребует большого количества инструментов — достаточно будет одной отвертки).

Все манипуляции с бортовой автомобильной электроникой, в том числе и прикуривателем, следует выполнять после того, как клеммы питания будут сняты с аккумулятора.

Выполняется снятие по следующей схеме:

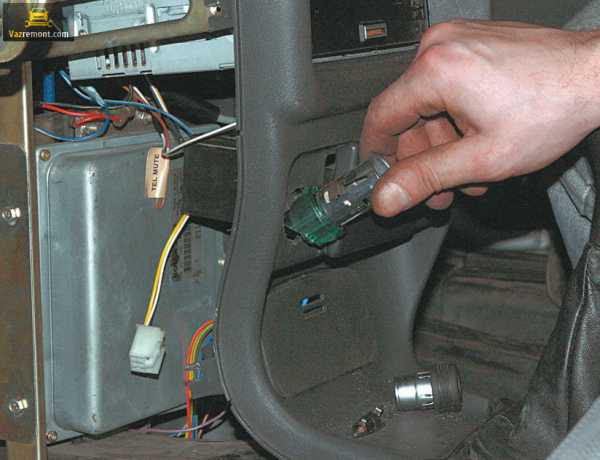

Извлечение прикуривателя

Сборка всего устройства, а также его монтаж (либо установка нового прикуривателя взамен полностью вышедшего из строя) осуществляется точно в таком же порядке, но в обратной последовательности.

Таким образом, как можно видеть, весь процесс снятия, установки, а также ремонта прикуривателя — не составляет каких-бы то ни было затруднений.

Полезное видео

Дополнительную интересную информацию вы сможете получить, посмотрев видео ниже:

Единственное, что следует посоветовать тем, кто решил установить полностью новое устройство взамен испорченного — при покупке прикуривателя в автомагазине обязательно следует проверить его на обрывы цепи с помощью мультиметра. Вызвано это тем, что в последнее время случаи, когда только что купленный прибор оказывается абсолютно неисправным, стали очень частыми.

vazremont.com

Как снять и заменить прикуриватель на ВАЗ-2110

Прикуриватель в автомобиле – полезная вещь. Он может помочь прикурить сигарету тем, кто курит, а также в разъем от него можно подключать различные внешние системы. Но когда прикуриватель выходит из строя, а это случается по разным причинам, то его потребуется поменять. Но как это делать, знает не каждый.

Демонтаж тоннеля на ВАЗ-2110

Для снятия тоннеля потребуется:

1. Снять облицовки, открутив по два болта на каждой.

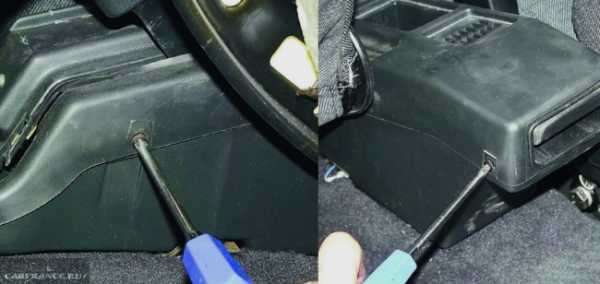

   Крестообразной отверткой отворачиваем винты и снимаем облицовку тоннеля.

2. Разъединить колодки на подсветку.

   С правой стороны находим и разъединяем колодки.

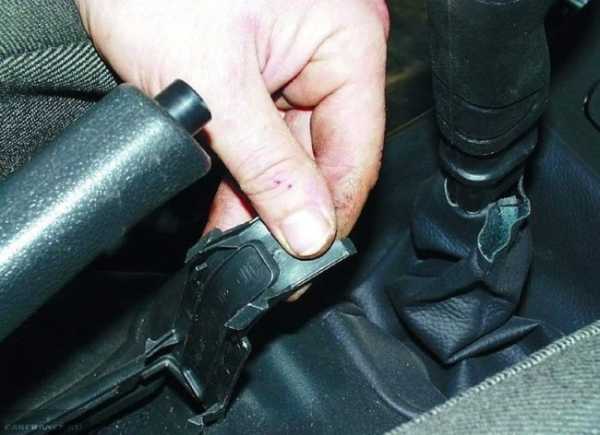

3. Снять накладку под ручником при помощи отвертки, поддев ее.

   Снимаем накладку под ручником.

4. Снять чехол с ручки коробки передач.

   Снимаем чехол, поддев его плоской отверткой в четырех местах.

5. Снять тоннель.

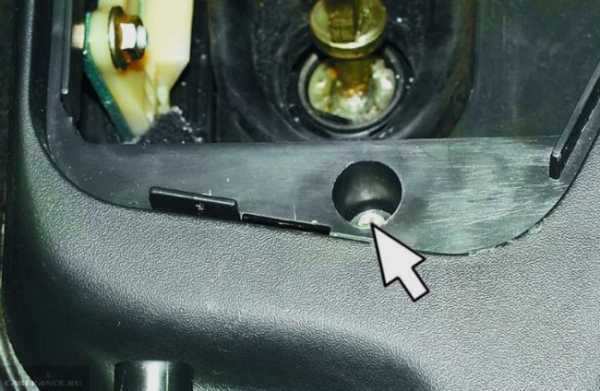

   Выворачиваем винт под чехлом ручки КПП.

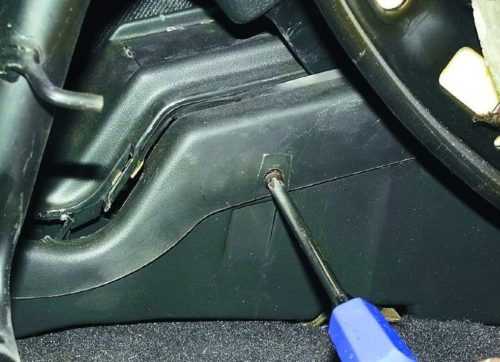

   Сдвинув сиденья назад, отворачиваем винты с боков тоннеля.



   Сдвигаем сиденья вперед и отворачиваем ещё два винта.

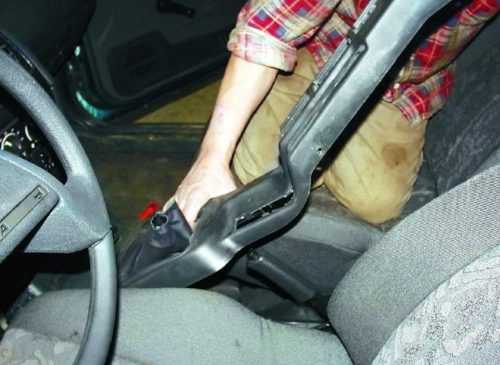

   Вытаскиваем верхнюю часть тоннеля.

Снятие прикуривателя

Чтобы вынуть сам прикуриватель потребуется:

1. Вытащить прикуриватель из гнезда, сжав разъемы.

   Снимаем экран лампы, сжав его лапки.

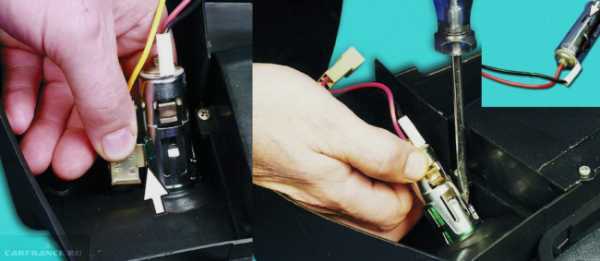

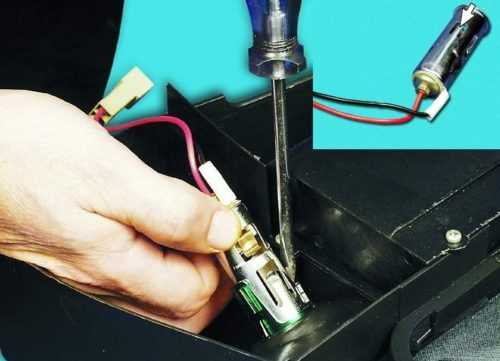

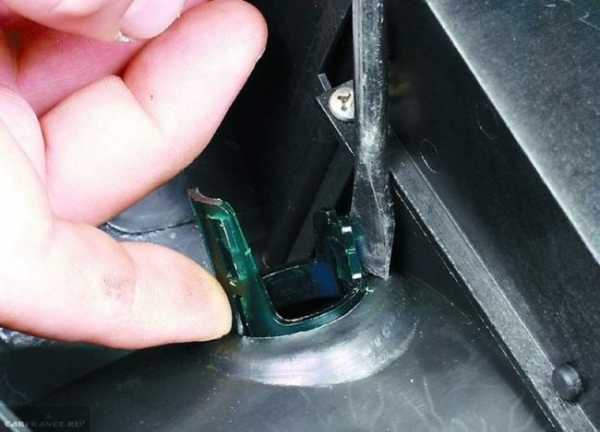

2. Нажать отверткой на защелку под прикуривателем.


   Нажимаем отверткой на защелку.

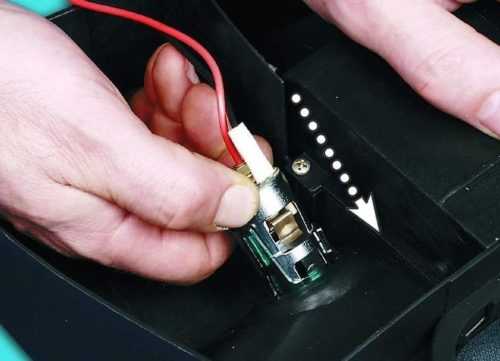

   Вытаскиваем прикуриватель рукой.

3. Снять подсветку.

   Снимаем световод.

Установка прикуривателя проводится в обратном порядке.

При установке нового прикуривателя соблюдаем полярность подключения клемм.

Быстрый метод

Если смотреть на эту процедуру так, как она описана в Руководстве пользователя, то покажется работа сложной. Именно потому для многих является проблемой, как вытащить прикуриватель из гнезда без снятия самого тоннеля. Для такой манипуляции мало места и нет доступа с разных сторон к прикуривателю. Но тут есть определенные моменты, которые помогут справиться с задачей.

В гнездо прикуривателя стоит вставить палец и поддеть сам прикуриватель отверткой. Если удаться прикуриватель вынуть из гнезда, то его можно менять. Установка также проводится в обратном порядке.

Если гнездо прикуривателя болтается в отверстие, возможно получится снять его без демонтажа тоннеля.

Также при снятии тоннеля можно сделать в нем небольшое отверстие, которое поможет демонтировать прикуриватель без труда в следующий раз.

Выводы

Как видно, снять прикуриватель можно разными способами. Какому из них отдать предпочтение – решать каждому.

Видео о том, как снять прикуриватель без демонтажа тоннеля

carfrance.ru

Как вытащить прикуриватель на фольксваген поло. Тенденции, новости, фото

Содержание статьи:

Фото

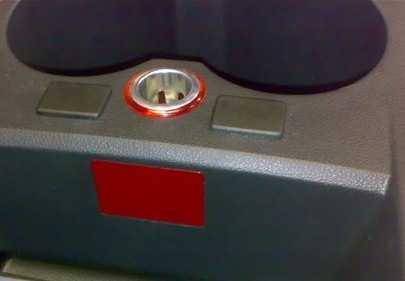

На Поло седане не работает прикуриватель.

Видео

Похожие статьи

VW Polo Sedan / дополнительный прикуриватель, дополнительная розетка 12V — Duration:   Как установить чехлы на Фольксваген Поло (Седан), — н.в. — Duration:

Рассказ владельца Volkswagen Polo Sedan — самостоятельный ремонт.  Volkswagen Polo Sedan › Бортжурнал › Как снять прикуриватель или «секретная подсветка».

Вытащить железки (ну незнаю как их назвать). И с помощью их вместа гвоздя, вытащить прикуриватель по инструкции nikiforovev. У вас нет необходимых прав для просмотра вложений в этом сообщении.

Продеваем отвертку между клещами, и устройство готово к эксплуатации. Но со временем сфера применения начала расширяться. Если наши видео были Вам полезны и вы хотите поддержать наш проект, то вот реквизиты: Здравствуйте Гость Вход Регистрация.

Как снять прикуриватель на автомобиле поло седан. Ноутбуки

Не спрятаться от мира новейших технологий. Главная беда всех модерновых устройств состоит в слабой зарядке аккумулятора. А что делать, когда возвращаешься на машине с работы в медленной тоскливой пробке?

Или собрался в долгую дорогу с семьей на отдых, а планшет любимого чада неожиданно сел. К нему можно спокойно подключать устройство и продолжать наслаждаться жизнью. В крайнем случае можно воспользоваться прикуривателем. Да, есть такое приспособление в салоне авто. Наверное, пройдет еще пару десятков лет, и многие автомобилисты начнут забывать об этом универсальном устройстве.

А ведь история прибора насчитывает уже почти целое столетие. Первые образцы прикуривателей стали монтировать на автомобили в е гг.

Прежде всего их использовали для прикуривания сигарет, о чем и гласит название прибора. Но со временем сфера применения начала расширяться. К гнезду можно было подключать и переносные лампы, и автомобильные пылесосы, и электрические компрессоры для подкачки колес, и мобильные холодильники, и даже небольшие электрочайники. На старых версиях, чтобы активировать устройство, нужно было нажать на корпус и подождать, когда он вернется в исходное положение.

В современных автомобилях прикуриватель обычно сразу же подключен к бортовой электросети автомобиля и не требует активации. На седане Фольксваген Поло необходимо включать зажигание, чтобы прикуриватель начал функционировать. Напряжение питания в цепи составляет 12В.

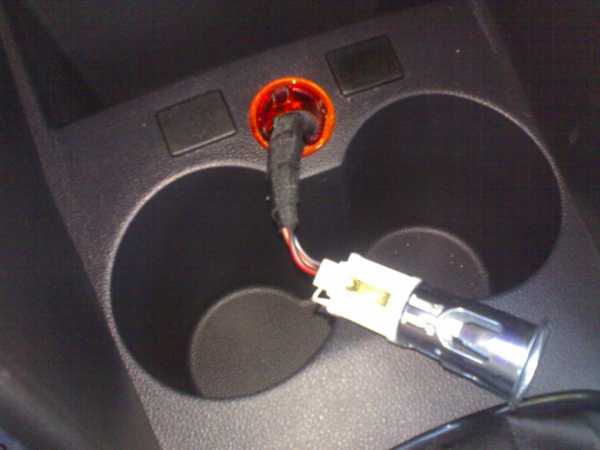

Проблема с работоспособностью устройства на Поло седан может возникнуть как с самим прибором например, отошли контакты , так и с предохранителем. Также часто перегорает лампочка, расположенная под корпусом прикуривателя. В первом и последнем случаях потребуется покупка нового элемента и слегка затянутый процесс снятия. Для этого нужно снять крышку с набора предохранителей, которая расположена под рулем седана , и отыскать отведенный для прикуривателя разъем на консоли: Если возникли трудности с самим прибором, то потребуется извлечение устройства из гнезда.

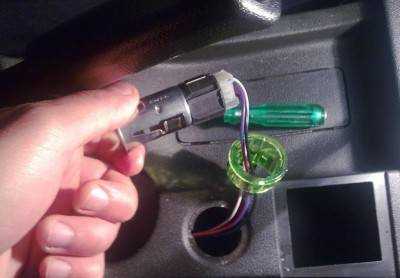

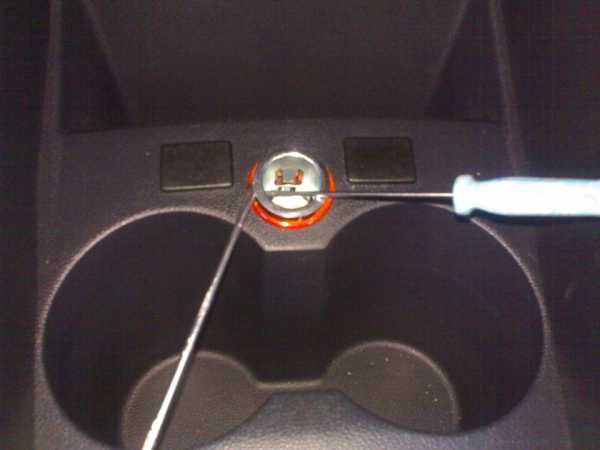

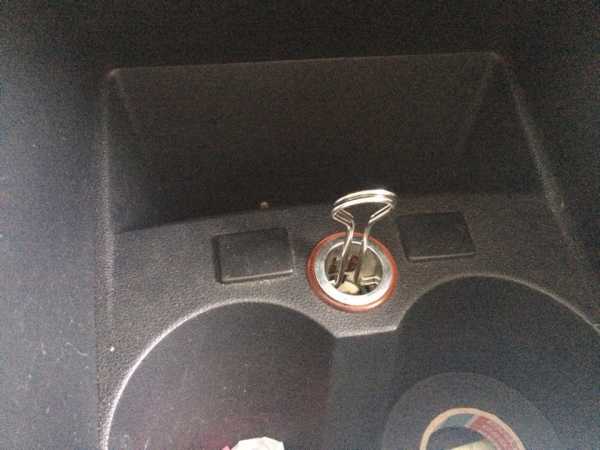

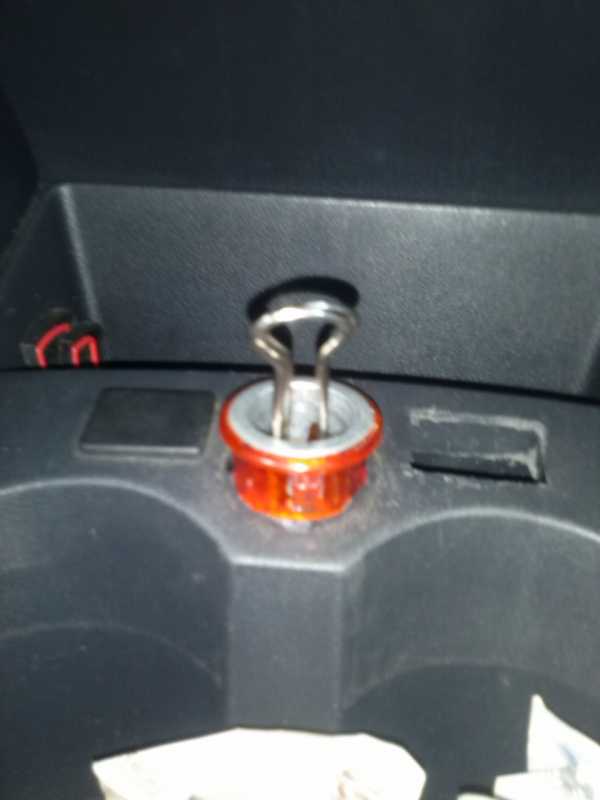

Для демонтажа прикуривателя существует специальный съемник, разработанный конкретно для Поло седан. Это специальное съемное приспособление, которое применяется на производстве в заводских условиях. Многим автомобилистам такой аппарат, конечно, обойдется не по карману. Поэтому большинство автолюбителей решают проблему при помощи подручных средств. Схема проста до безобразия, но имеет свои минусы. То же самое касается использования канцелярской скрепки или прищепки и других металлических перекрытий вместо гвоздя.

Концы инструмента необходимо притупить и отогнуть в разные стороны. А что если поддеть корпус прикуривателя плоской отверткой?

Поэтому этот вариант стоит сразу отмести. Есть еще один способ, который является небольшим апгрейдом предыдущих методов. Чтобы снять приспособление понадобятся два инструмента: Края пинцета необходимо отвернуть в разные стороны на несколько миллиметров.

Volkswagen Polo Sedan Сброс счетчика очередного ТО

avtoshop50.ru

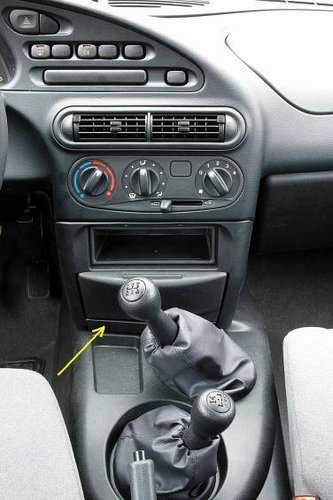

Как вытащить прикуриватель в niva chevrolet. Советы, факты, фотографии

Содержание статьи:

Фото

Видео

Похожие статьи

Руководства ￫ Chevrolet ￫ Niva (Шевроле Нива).  2. Выньте патрон прикуривателя. 3. Проденьте колодки с проводами прикуривателя и лампы подсветки через отверстие в облицовке туннеля пола.

Это интересно! Наиболее популярной моделью Chevrolet по праву является Camaro. История Камаро начинается с 1966 года. Название взято от слова «Комрад» — товарищ. Мощное авто быстро завоевало рынок в этом сегменте. Авто вышло не только мощным, но и эстетически привлекательным. Не зря Camaro постоянно встречается в различных кинокартинах.

Рассказ владельца Chevrolet Niva — электрика и электроника.  Нашёл, что данный предохранитель (F7) отвечает за сигнал и за прикуриватель полез, вынул предохранитель на 20А, сигнал работает, прикуриватель нет вытащил.

был куплен прикуриватель от Chevrolet Niva. на нем был заменен лампа накаливания на led зеленого цвета с доработкой. поскольку led дленее пришлось сверлить пластмассу сверлом D 5mm отверстие но не до конца.

Ща в схеме пороюсь. Как вынуть это чудо? Комментарии пользователей Отменить ответ.. Даже курящие водители внедорожников Шевроле Нива не всегда используют прикуриватель по его прямому назначению.

Chevrolet Niva | Замена прикуривателя | Шевроле Нива

Подковырни отверткой железный патрон в месте этого литья. Думаю всех без исключения бесит штатный прикуриватель, самая главная его проблема, это гениальное его расположение Судя по всему, из-за гнезда для прикуривателя и того, что я туда подключал зарядник, перегорел предохранитель, виной этому стала железка, которая закоротила на корпус, на фото в красном кружке.

Может, неисправность в саомо приукривателе- замычает где внутях? Если Вы нашли свою фотографию или текст на нашем ресурсе — скажите нам об этом. Вы точно продохранитель тот что надо проверяли? Клуб владельцев и любителей автомобиля Шевроле Нива. Предлагаем Вашему вниманию адресно-телефонный справочник автопредприятий. Решил я тут переделать штатный прикуриватель, так как не устраивал меня полностью- неудобно расположен, рычагом скоростей по нему лупит, глубина штекера маленькая…

Это тот случай, когда чем толще, тем лучше. Прикуриватель также служит автомобильной розеткой постоянного напряжения, с помощью которой возможно осуществление питания электронных устройств: телефон, кофеварка, пылесос и т. Замена изделия осуществляется в том случае, если неисправность кроется непосредственно в самом гнезде прикуривателя.

Но рано или поздно любой прикуриватель может выйти из строя, и в таких ситуациях перед каждым автовладельцем возникает вопрос: как снять прикуриватель, чтобы его починить.

Снять радиатор Chevrolet Niva не разбирая переднюю часть

ev-erest.ru

Как снять прикуриватель

Как снять прикуриватель?

Как снять прикуриватель?

Исправно работающий прикуриватель в автомобиле — это настоящая находка для каждого водителя. Его можно использовать не только по прямому назначению, но и для подключения различных зарядных устройств, переносных автомобильных холодильников и некоторых других приборов. Но рано или поздно любой прикуриватель может выйти из строя, и в таких ситуациях перед каждым автовладельцем возникает вопрос: как снять прикуриватель, чтобы его починить. Можно, конечно, обратиться к специалисту. Но лучше всего попытаться понять, как разобрать прикуриватель самому, и научиться выполнять эту работу.

Как вытащить прикуриватель самостоятельно

В принципе, извлечь прикуриватель из панели не так уж и сложно. Все, что необходимо, — это иметь под рукой мультифункциональную отвертку и следовать этой инструкции:

• Необходимо аккуратно отсоединить от отрицательной клеммы аккумулятора провод и обеспечить доступ к прикуривателю с внутренней стороны. Для этого необходимо снять облицовку туннеля с пола салона. С правой и левой стороны панели необходимо открутить болты, которые ее удерживают.
• Теперь необходимо извлечь сам патрон и медленно протолкнуть его вместе с проводами и лампой подсветки в отверстие, находящееся в облицовке туннеля салона.
• Затем, аккуратно сжимая, необходимо извлечь экран лампы. Важно внимательно следить за тем, чтобы фиксаторы тоже были извлечены через специальные прорези в световоде. Иначе извлечь прикуриватель не получится. Если фиксаторы не получается продвинуть, необходимо слегка сжать их и попробовать протолкнуть снова.
• С помощью отвертки необходимо вывести защелку гнезда из зацепления вместе со световодом наружу. Лишь после этого можно приступать к извлечению гнезда из розетки.
• Последним этапом является извлечение световода. Для этого необходимо сжать его боковые защелки и вытащить его наружу. Теперь можно приступать к непосредственному ремонту прикуривателя и при необходимости менять неисправные детали.

Следуя этой инструкции, вы легко сможете самостоятельно разобрать прикуриватель в своем автомобиле.

elhow.ru

Как снять неисправный прикуриватель на Приоре?

Даже в новой машине после небольшого эксплуатационного срока может что-то сломаться. Так, например, из строя может выйти прикуриватель или его лампа подсветки. Особенно такая поломка возникает по причине частого использования прикуривателя. Сейчас гнездо прикуривателя используется для подключения к источнику питания таких приборов, как навигатор, видеорегистратор, пылесос, зарядка ноутбука (телефона) и прочего. Поэтому не удивительно, что одним из первых в машине ломается прикуриватель или его составляющая часть. Чтобы определить причину неисправности, необходимо произвести его демонтаж.

Содержание

• 1 Возможные причины поломок
• 2 Как снять прикуриватель?

Вернуться к оглавлению

Возможные причины поломок

Перед тем как снять прикуриватель на Приоре, стоит ознакомиться с возможными причинами его неисправности. Возможно, чтобы исправить неполадку. снимать прикуриватель и не потребуется. Причины поломок:

• перегорание лампы подсветки;
• неисправность контактов;
• перегорание предохранителя.

Если причиной поломки стал предохранитель, то для его замены нужно снять крышку с установочного блока и найти отметку F13 — это и есть предохранитель, который отвечает за прикуриватель. Чаще всего его можно снять без помощи вспомогательного ключа. Производят замену перегоревшего предохранителя на новый и ставят на место крышку. Вся процедура занимает не более 10 минут.

Вернуться к оглавлению

Как снять прикуриватель?

Согласно инструкции, которая описана в книге по ремонту и эксплуатации Lada Приора, замена прикуривателя осуществляется после снятия тоннеля. А если под рукой не окажется необходимых инструментов, придется снимать и сидение. Но есть и более упрощенный вариант, о котором знают немногие владельцы машин. Как поменять прикуриватель на Приоре, не разбирая «пол машины»?

Перед любыми манипуляциями, производимыми с автомобилем, особенно если они имеют отношение к проводке, необходимо снять клеммы с аккумулятора. Только после того как авто будет обесточено, можно приступать к работе.

Для снятия потребуется воспользоваться маленькой плоской отверткой, которую вставляют в отверстие внутри прикуривателя. Нужно надавить отверткой на фиксатор (зеленого цвета) и провернуть металлическую гильзу. Аккуратно снимите металлический стакан прикуривателя, потянув на себя. После извлечения от прикуривателя отделяют зеленую пластмассу и проводку. Далее производится ремонт, а затем все собирается в обратном порядке.

Если причиной поломки стала перегоревшая лампочка, требуется произвести демонтаж патрона. При нажатии на фиксатор светофильтра вся конструкция вытягивается, после чего извлекается перегоревшая лампочка и заменяется новой. Собирают все так же, но в обратном порядке.

Замена прикуривателя не является сложной манипуляцией, и ее стоит научиться производить самостоятельно. Однако регулярное перегорание свидетельствует о неисправности в системе проводки, особенно если это происходит без избыточных нагрузок. Такой факт нельзя игнорировать, так как короткое замыкание может привести к серьезным последствиям.

Постоянное перегорание может провоцировать перегрев проводки из-за длительного использования мощных энергопотребителей, таких как, например, компрессор. Поэтому, если есть необходимость одновременно задействовать несколько приборов, рекомендуется сделать дополнительные гнезда прикуривателя, на каждое из которых ставится свой отдельный предохранитель.

1ladapriora.ru

Замена прикуривателя на ВАЗ-2112: фото и видео снятия

По идее, заменить прикуриватель – не так просто. Нужно отключать много разъёмов. Цифры 2108-3725010 обозначают узел прикуривателя в сборе. Ясно, что его заимствовали из семейства «Восьмёрок». Мы рассмотрим, как выполнить замену прикуривателя на ВАЗ-2112, и начнём с изучения электросхемы.

Демонтаж можно выполнить, не снимая обшивку тоннеля. Смотрим видео с примером:

Схема бортсети и предохранитель прикуривателя

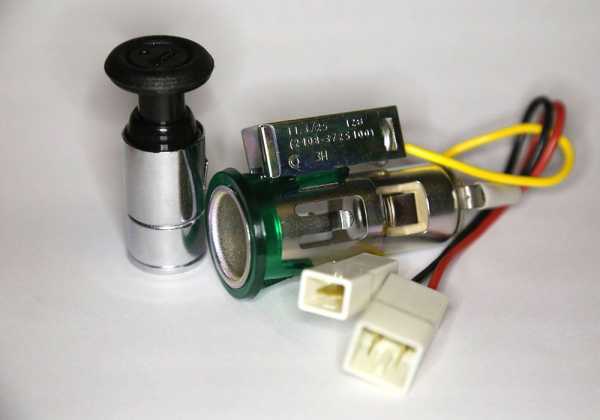

На фото показано, как выглядит узел прикуривателя 2108-3725010. Жёлтый провод – это питание подсветки, а красный и чёрный провода подключены к нагревателю.

Узел прикуривателя в сборе

Как видите, провод «массы» у обеих цепей – общий (чёрный). Наши слова поясняются схемой.

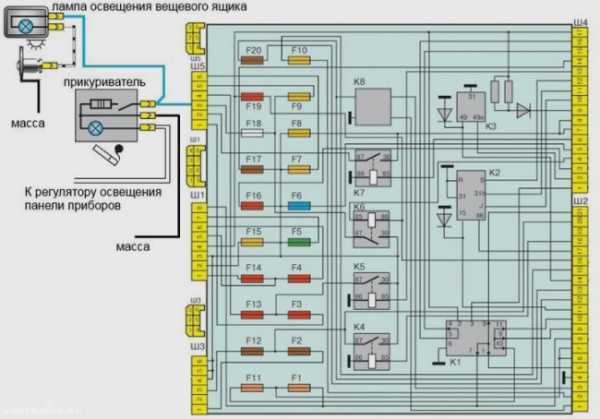

Штатный вариант электросхемы

Заметим, что за работу прикуривателя отвечают два предохранителя – F18 и F9. В цепь первого из них включена подсветка бардачка.

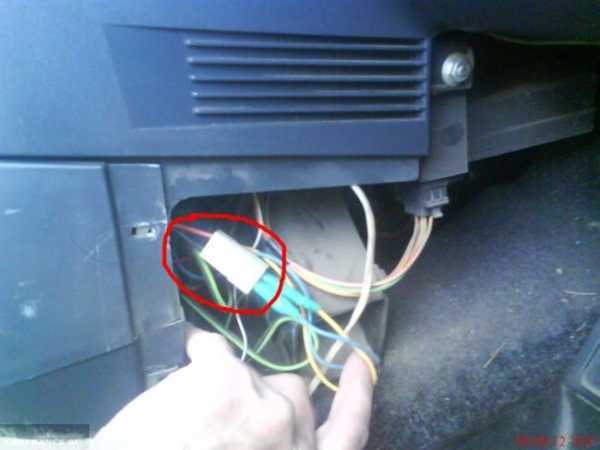

Если прикуриватель не работает, первым делом нужно открыть бардачок. Подсветки нет – значит, проверяем предохранитель F18. Затем ищем замыкание в цепи.

Что сделать сначала

Обязательно отключите минусовую клемму АКБ (ключ «на 10»). Затем, сняв накладку возле ног пассажира, найдите разъём с чёрным и красным проводом (см. фото). Его разъединяют, так же, как разъём с жёлтым шнуром.

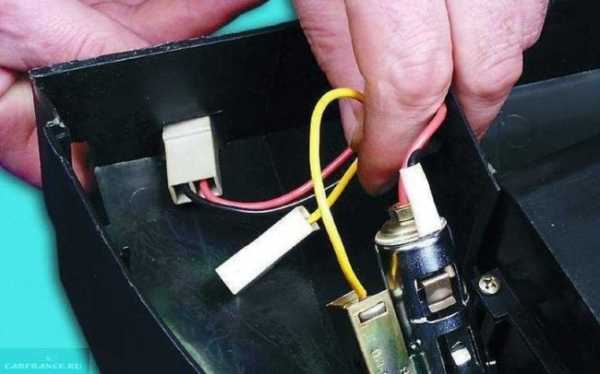

Разъём нагревательного элемента

На этом все операции с электричеством можно считать завершёнными.

От лампы может идти шнур любого цвета. Найдите разъём с одной клеммой – это и есть то, что нужно.

Демонтаж на ВАЗ-2112

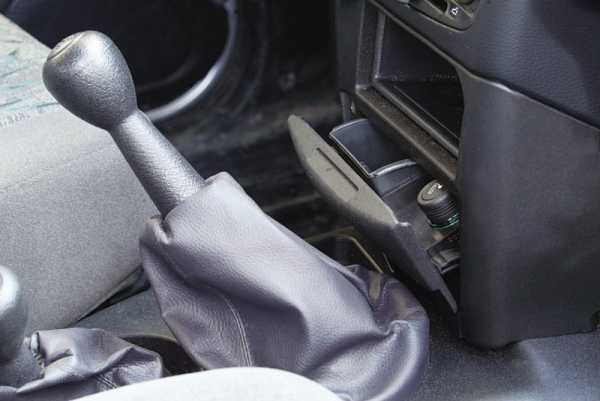

Прикуриватель находится рядом с пепельницей. Мы не курим, Вам не советуем, поэтому вместо пепельницы у нас «монетница»!

Корпус прикуривателя закреплён на обшивке тоннеля. Эту обшивку нужно снять. Накладка возле ног пассажира отсутствует, а теперь надо удалить такую же накладку слева (возле водителя). Также отвёрткой поддевают пластик под ручником и удаляют декоративную пластину (см. фото).

Первая операция по демонтажу

Этой же плоской отвёрткой поддевают чехол, одетый на ручку КПП. Чехол снимают.

Как снять тоннель

1. Отворачиваем саморез под чехлом КПП;



   Эта деталь прижимает обшивку к кузову

2. Откручиваем два самореза с передней стороны обшивки и ещё два – с задней;



   Четыре крепёжных самореза

3. В сумме было откручено пять саморезов. Теперь обшивку можно снять полностью.

Открепляем прикуриватель от обшивки

При замене прикуривателя на ВАЗ-2112 сам узел всегда разбирают. Нужно сделать так:

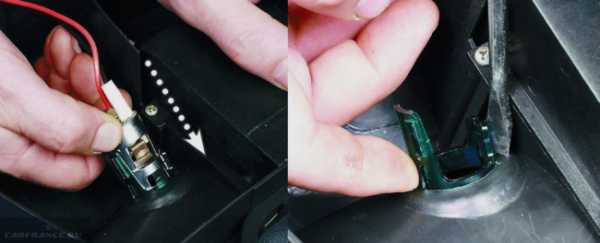

1. Сжать кронштейн лампы с двух сторон и полностью снять его. Затем отвёрткой прижимают защёлку гнезда, чтобы она не цеплялась за корпус световода;



   Всё готово к демонтажу

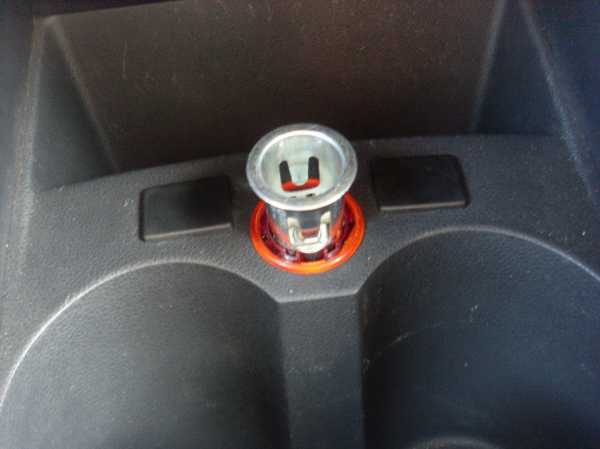

2. Гнездо прикуривателя выдавливают наружу. Если будет меняться и световод, его можно выдавить, сжав два язычка на корпусе.



   Завершающий шаг при разборке

Устанавливая новый световод, соблюдайте требование: выступ на корпусе световода должен совпасть с прорезью в обшивке. На этом – всё.

Кое-кто умудрялся выполнять демонтаж, поддев гнездо снаружи и не снимая обшивку. Похоже, для этого нужно спецоборудование.

Артикулы прикуривателя (весь узел в сборе)

• 2108-3725010-10 – узел в сборе;
• 2108-3725100-10 – гнездо прикуривателя;
• 2108-3725200 – подвижная часть;
• 10858390 – лампа 12V.

Последний штрих

Стандартный период прогрева составляет 20 секунд. Ну, или 15-25 секунд (не больше). Поэтому перед сборкой проводят регулировку:

1. Временно подключают АКБ;
2. Подают питание на разъём прикуривателя. Устанавливают подвижную часть.
3. Прогрев идёт с постоянной скоростью, но «автомат» можно настроить по-разному. Чтобы изменить порог срабатывания, сожмите или отогните две лапки на корпусе. Проведите тест.

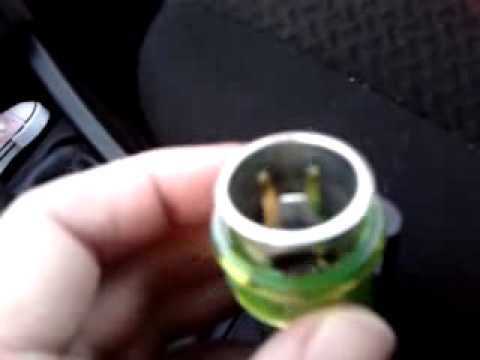

   Корпус гнезда прикуривателя

Подробная инструкция на видео – отключение разъёмов и демонтаж

carfrance.ru

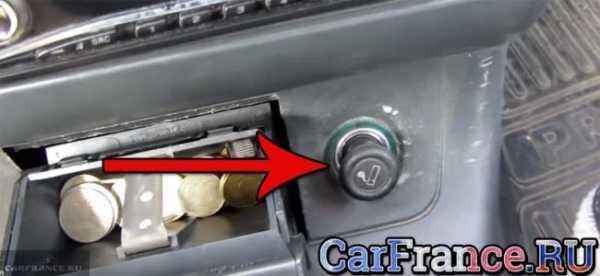

Как снять прикуриватель на ВАЗ

Ещё каких-то десять лет назад никто бы и не подумал, что прикуриватель станет важной частью машины. Тогда им даже курильщики постепенно переставали пользоваться из-за пожароопасности: пепел мог приклеиться к нагревающему элементу, попасть на пластик; если уронить раскалённую металлическую деталь на обшивку, она её прожжёт; если же на себя, то непременно обожжёшься… В общем, мало кто прикуривал-то от него. Но в определённый момент развития технологий почти вся внешняя электроника в машине стала работать от него. Компрессоры, пылесосы, радар-детекторы и навигаторы, мобильные телефоны и холодильники… Да даже кофеварки и чайники стали делать автомобильными, то есть с вилкой под прикуриватель. Конечно, мы не рекомендуем бездумно запихивать в него всё подряд. Это ведёт к очень неприятным последствиям. Но то, что сегодня без 12-вольтовой розетки в машине как без рук, это абсолютно точно.

Так что если он ломается, это очень неприятно. Как будто выйти из дома без мобильного телефона или обнаружить, что возле уха осталась бритвенная пена. Нелепое ощущение. Хорошо, что инженеры предусматривают достаточно лёгкий способ ремонта этой запчасти. Давайте посмотрим, как об этом позаботились конструкторы АвтоВАЗа.

Ремонтные работы

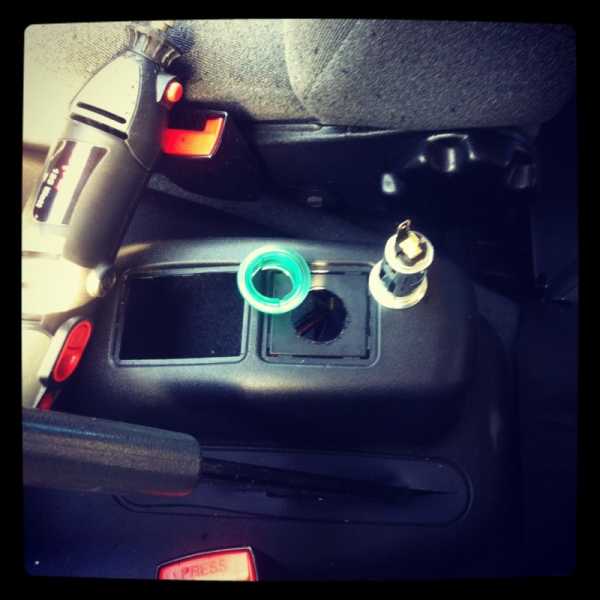

Перед тем как снять прикуриватель на Приоре, Калине или ВАЗ-2110, ВАЗ-2114 (процесс практически идентичен), нужно разобрать тоннель. Может показаться, что это сложно, но на самом деле всё не так уж плачевно. Берём крестовую отвёртку и снимаем пластиковую накладку вокруг ручника. Предварительно отключите на всякий случай минусовую клемму с аккумулятора. Винтов на накладке всего три. После того как вы их выкрутите, посмотрите на основание рычага. Планка, которая крепит его к полу, скрывает саморез. Так вот, нам придётся снимать эту планку, потому что этим саморезом прикручен тоннель, который нам нужно снять. Освободив нижнюю часть, перейдём к верхней. Потяните тоннель на себя, чтобы в районе половых ковриков он выскочил из защёлок. Только без фанатизма, чтобы их не сломать; вы увидите ещё два шурупа, по одному с каждой стороны. Осталось открутить чехол ручки переключения передач, и тоннель можно поднимать.

Собственно, доступ к прикуривателю теперь открыт. Выдавливайте его наружу, предварительно отключив фишку проводки. Он выскочит из клипс; вставляйте на его место новый, в него — проводку и в обратном порядке собирайте тоннель.

Как видите, ничего особенно сложного в снятии прикуривателя на Калине или Приоре нет. К моделям 2110 и 2114 это тоже относится. Так что если он сломался, не спешите ехать в сервис. Лучше замените его сами. Это даст вам хороший опыт.

После работы

Сам по себе прикуриватель выбрать несложно. Он типовой и каких-то «наворотов» в нём попросту нет, так как у него очень узкоспециальное назначение. Поэтому единственное, чем стоит руководствоваться при выборе, — это цена. Подозрительно низкая цена должна вас насторожить: это значит, что при производстве этого прикуривателя были использованы некачественные материалы. Так как он находится под постоянным напряжением, неизбежен нагрев. Кроме того, бортовая сеть ВАЗ-2110 и ВАЗ-2114, как и Калины с Приорой, не снимает с прикуривателя напряжение, когда он не используется. Так что некачественная деталь может привести к пожару: материал нагреется выше положенной температуры, пластик панели деформируется и может загореться. Поэтому слишком уж дешёвый прикуриватель ставить не стоит.

В то же время переплачивать за неведомые функции и корпус из титанового сплава тоже не следует. Производитель может разливаться соловьём, но, по сути, прикуриватель снимает только один вопрос: как в Калине, Приоре или ВАЗ-2110 зарядить мобильник? Так что не гонитесь за невозможным, просто выбирайте качественные запчасти.

carextra.ru

autofluids.ru
