Обычным способом передачи крутящего момента между узлами автомобиля являются шарнирные карданы. В классическом карданном валу имеются два уха, которые расположены перпендикулярно относительно друг друга. В этих ушах имеются посадочные места под игольчатые подшипники, в которые вставляется крестовина.

С помощью такого соединения делается возможным передача вращения между валами, размещёнными под некоторым углом. И тут приходится столкнуться с неприятной особенностью шарнирной передачи – ведомый вал вращается не синхронно с ведущим. Когда углы между валами увеличиваются, несинхронность так же возрастает, из-за чего возникает вибрация и потеря крутящего момента. Предельный угол отклонения шарнирного кардана – 30-36 градусов, по достижению которого он может заклинить или сломаться.

Шрусовый кардан

По этой причине, для переднеприводных автомобилей такое соединение не подходит – кроме того, что происходит смещение моста относительно коробки передач, так ещё и меняются углы при повороте колёс. Все это заставляет работать шарнир при критических углах постоянно. Единственным решением этой проблемы является использование другого типа передачи вращения. Таким соединением является шарнир равных угловых скоростей (ШРУС).

В таком шарнире применяется абсолютно другая схема соединения, основными элементами которой являются:

  1. Разную численность шариков;
  2. Два кольца (наружное и внутреннее) с канавками, по которым двигаются шарики;
  3. Сепаратор для ограничения их движения.

Этот ШРУС самый распространённый, существуют и другие варианты конструкции шарнира.

Самый большой угол, не критической работы шарнира равных угловых скоростей, доходит до 70 градусов, при этом нет ограничения в угле поворота основ. Получается что, по своим возможностям ШРУС значительно превосходит шарнирные передачи.

Спаренный карданный шарнир так же является ШРУСОм только немного другой конфигурации. Карданный вал зачастую сокращённо называют шарниром. А если в данном агрегате заменить карданные шарниры на ШРУСы и оставить все оставшиеся детали на своём месте, у нас выйдет не карданный вал, а шрусовый кардан.

Борьба технологий

В импортных автомобилях такое решение появилось достаточно давно, хотя и не стало до сегодняшнего времени полностью заменой карданным валам. В отечественном автомобилестроении ШРУСовые карданы нашли своё применение не так давно. Дело в том, что сделать ШРУСвое соединение намного сложнее, поэтому его производство требует больших затрат, что увеличивает его стоимость. Помимо этого требуется специальная смазка, идеального качества. Не допускается попадание грязи, воды внутрь шарнирного соединения, что требует пыльник с хорошей герметизацией. За пыльниками шарнира необходимо постоянно следить и при обнаружении выхода его из строя следует тут же заменить. Если вовремя не поменять пыльник, придётся менять весь узел в сборе. Появляются ещё сомнения в выносливости ШРУСа, выдержать нагрузки грузовиков и полноценных внедорожников он не способен, однако прогресс и технологии не стоят на месте, и возможно их потенциал расширится.

Как сделать правильный выбор

Из вышеизложенного понятно, что даже автомобили с задним приводом подходят для установки ШРУСовой передачи, но почему не так часто встречаются такие решения? И вообще, что на самом деле лучше из этих двух вариантов? Если эксплуатировать заднеприводный автомобиль в городских условиях, у него небольшое отклонение от общей оси, потому платить лишние деньги за ШРУСовое соединение не имеет смысла. В ситуации с внедорожниками, ШРУСовое соединение сильно ослабляет своё соединение при больших углах наклона. Так же при больших углах есть риск порвать пыльник, в то же время, как и обычный кардан на крестовине даёт возможность доехать до ближайшего СТО.

Так что, если разобраться в вопросе, то ШРУСовая передача необходима только для тех автомобилей, которые сталкиваются с постоянным колебанием между карданным валом и двигателем автомобиля.

При установке карданных валов со ШРУссовой передачей на скорости заметно ощущается уменьшение шума.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Кардан и шрус — DRIVE2

Для движения автомобиля крутящий момент от двигателя необходимо передать на ведущие колеса. Двигатель и коробка передач через опоры сравнительно жестко крепятся к кузову, а ведущие колеса подвешены посредством подвижных и упругих элементов подвески. Таким образом, при езде взаимное положение колес и силового агрегата постоянно изменяется. Как же в таких условиях передать крутящий момент?
Для решения этой задачи используются приводные валы с шарнирами. В заднеприводных автомобилях используются валы с шарнирами неравных угловых скоростей, в переднеприводных — с шарнирами равных угловых скоростей. В обиходе первые мы называем карданом, вторые — ШРУС (сокращенное название).

КАРДАННАЯ ПЕРЕДАЧА

Карданная передача представляет собой две вилки, соединенные между собой при помощи крестовины. На концы крестовины надеваются игольчатые подшипники. Крестовина фиксируется в проушинах вилок с помощью стопорных колец. В одинарной карданной передаче угловые скорости вращения ведущей и ведомой вилок неравны. Поэтому в автомобилях применяют две передачи, при этом неравномерность вращения первой передачи компенсируется неравномерностью вращения второй.

Две карданные передачи соединяются между собой с помощью тонкостенного стального вала. Одна передача через шлицы соединяется с выходным валом КПП, вторая с помощью фланца – с ведущей шестерней главной передачи. Шлицевое соединение позволяет при движении изменять длину вала (вал скользит по шлицам). При большой длине вала передача сильно вибрирует, а напольный тоннель в кузове приходится делать слишком высоким. Поэтому в большинстве автомобилей применяется карданная передача с промежуточным валом.
Карданная передача обеспечивает передачу крутящего момента под углом не более 20 градусов. При больших значениях значительно возрастает нагрузка на шарниры, увеличивается неравномерность вращения и вибрации. Поэтому такие передачи не пригодны для переднеприводных автомобилей, так как в них требуется передача момента под углом более 20 градусов.

ШРУС

Выход был найден в применении шарнира равных угловых скоростей (ШРУС). Крутящий момент передается от двигателя на колесо с помощью двух ШРУСов – внутреннего и наружного. Наружный ШРУС должен обеспечивать передачу момента только в изменяющихся угловых направлениях, а внутренний, кроме того, и в осевом направлении. Таким образом внутренний ШРУС, изменяя длину всей передачи (аналогично шлицевому соединению в карданной передаче), компенсирует перемещения силового агрегата при движении автомобиля.
За всю историю автомобилестроения было сконструировано не меньше десятка видов шарниров, но в настоящее время в основном применяются два : шариковый ШРУС и ШРУС типа «трипод».
Шариковый шарнир состоит из корпуса с наружной обоймой, внутренней обоймы, шести шариков и сепаратора, удерживающего шарики. Шарики размещены в канавках корпуса и обоймы, которая соединяется с приводным валом шлицевым соединением. Внутренние и наружные ШРУСы конструктивно отличаются: дорожки под шарики во внутреннем шарнире – прямые, а в наружном – радиусные. Радиусные обеспечивают больший угол поворота, а прямые позволяют деталям шарниров перемещаться в осевом направлении, компенсируя колебания передней подвески и силового агрегата.

Шариковый ШРУС требует обильной и постоянной смазки, не терпит грязи. Герметичность обеспечивается резиновыми защитными чехлами (пыльниками). Пыльники шарниров имеют форму гофры для того, чтобы каждый раз, когда пыльник сжимается, размазанная по стенкам смазка возвращалась обратно в шарнир.
Шарниры типа «трипод» также бывают двух видов: жесткие и универсальные. Первые обеспечивают передачу момента под большими углами и используются в качестве наружных. Универсальные работают при меньших углах, но допускают осевые перемещения – поэтому их устанавливают как внутренние.

Жесткий шарнир состоит из корпуса, соединенного с входным валом. В корпусе неподвижно закрепляется трехлучевая опора, на концах которой установлены вращающиеся ролики с шаровой поверхностью. Внутрь корпуса вставлена вилка с выходным валом, в которой для перемещения по роликам проделаны три паза цилиндрического сечения. Торцевая поверхность вилки сферическая, что позволило получить больший рабочий угол между сопряженными валами.
Универсальный шарнир состоит из корпуса, трех роликов, надетых на пальцы трехлучевой опоры, напрессованную на шлицевую часть выходного вала. Ролики на пальцах опоры вращаются на игольчатых подшипниках. Во внутренней части корпуса сделаны канавки под ролики, что обеспечивает необходимый угол поворота внутреннего шарнира, а также позволяет опоре перемещаться в продольном направлении.

©

www.drive2.ru

Кардан на шрусах | Принцип действия, предназначение, недостатки – на промышленном портале Myfta.Ru

Крутящийся момент, исходящий от двигателя, для движения автомобиля должен быть передан на ведущие колеса. Коробка передач и двигатель к кузову крепятся достаточно жестко из-за опор, а вот ведущие колеса наоборот прикреплены с помощью упругих и подвижных элементов подвески. Для того чтобы оптимально передать крутящийся момент при изготовлении автомобиля используется кардан на шрусах.

Начинается рассмотрение задачи крутящегося момента с приводных валов, которые оборудованы шарнирами. Для автомобилей с задним приводом используются валы, имеющие шарниры неравных угловых скоростей, а вот для машин с передним приводом такие валы уже заменяются теми, которые имеют шарниры равных угловых скоростей. Автолюбители и профессионалы вторые называют шрусами, а первые карданами.

Вкратце можно сказать, что карданная передача — это две вилки, которые соединены между собой крестовиной. Специальные игольчатые подшипники должны быть надеты на концы указанной крестовины, которая фиксируется стопорными кольцами в проушинах вилок. Угловые скорости вращения ведомой и ведущей вилок в одинарной передаче кардана на шрусах всегда неравны между собой, из-за чего в автомобилях используется две передачи с учётом того, что неравномерность вращения второй передачи абсолютно компенсирует неравномерность вращения первой.

Тонкостенным стальным валом между собой соединяются две передачи. Одна из них через специальные шлицы может соединяться с выходным валом КПП, а вот вторая благодаря фланцу присоединяется к ведущей шестерне, относящейся к главной передаче. С помощью шлицевого соединения во время движения можно изменять длину вала, поскольку он скользит по установленным шлицам.

Особенностью кардана со шрусом является то, что передаче при достаточно большой длине вала достаточно сильно вибрирует, поэтому в кузове делают очень высокий напольный тоннель. Именно из-за этого большая часть автомобилей имеет передачу только с промежуточным валом.

Так или иначе, благодаря ей обеспечивается оптимальная передача крутящегося момента, угол которого не превышает 20 градусов. Если значение угла будет большим, то значительно возрастёт нагрузка на шарниры, а также существенно увеличится неравномерность вибрации и вращения. Из-за этого такие передачи совершенно не совместимы с автомобилями, имеющими передний привод, ведь угол передачи крутящегося момента в них безусловно превышает 20 градусов.

Одним из выходов из ситуации считается использование шруса вместо кардана (шарнир равных угловых скоростей). С помощью 2-х таких деталей от двигателя на колесо передается крутящийся момент. В такой ситуации используется и наружный, и внутренний шарниры. При этом наружный элемент обязан обеспечить передачу момента исключительно в угловых направлениях, которые постоянно изменяются, а вот внутренний в дополнение к этому получает еще и осевое направление.

Вся история автомобилестроения насчитывает порядка десяти видов различных шарниров, однако на сегодняшний день чаще всего применяется лишь два вида. История кардана на шрусах началась лишь в 2008 году, когда подобные детали были установлены на автомобили Нива. По технологии работы такие механизмы мало чем отличаются от обычных валов, которые установлены на различные модели ВАЗ.

Отдельное внимание стоит уделить ремонту подобных агрегатов, поскольку в них всё же есть свои недостатки.

Специалисты отмечают, что в них всего три слабых места:

В течение всего периода эксплуатации вала стоит регулярно проводить техническое обслуживание соединения, не допуская его поломок, ведь ремонт этой детали это дорогостоящий и сложный процесс. Непроста процедура замены крестовины кардана на шрусах на Ниве, поэтому с ними также стоит быть очень осторожными и время от времени диагностировать.

Если вам нужно продать или приобрести какую-нибудь деталь, то вы без особого труда можете сделать это на нашем сайте, разместив объявление или же связавшись с поставщиком напрямую.

myfta.ru

Кардан и ШРУС (ТЕОРИЯ) — бортжурнал Toyota Mark II Black Angel™ 1992 года на DRIVE2

Для движения автомобиля крутящий момент от двигателя необходимо передать на ведущие колеса. Двигатель и коробка передач через опоры сравнительно жестко крепятся к кузову, а ведущие колеса подвешены посредством подвижных и упругих элементов подвески. Таким образом, при езде взаимное положение колес и силового агрегата постоянно изменяется. Как же в таких условиях передать крутящий момент?
Для решения этой задачи используются приводные валы с шарнирами. В заднеприводных автомобилях используются валы с шарнирами неравных угловых скоростей, в переднеприводных — с шарнирами равных угловых скоростей. В обиходе первые мы называем карданом, вторые — ШРУС (сокращенное название).

КАРДАННАЯ ПЕРЕДАЧА

Карданная передача представляет собой две вилки, соединенные между собой при помощи крестовины. На концы крестовины надеваются игольчатые подшипники. Крестовина фиксируется в проушинах вилок с помощью стопорных колец. В одинарной карданной передаче угловые скорости вращения ведущей и ведомой вилок неравны. Поэтому в автомобилях применяют две передачи, при этом неравномерность вращения первой передачи компенсируется неравномерностью вращения второй.
Две карданные передачи соединяются между собой с помощью тонкостенного стального вала. Одна передача через шлицы соединяется с выходным валом КПП, вторая с помощью фланца – с ведущей шестерней главной передачи. Шлицевое соединение позволяет при движении изменять длину вала (вал скользит по шлицам). При большой длине вала передача сильно вибрирует, а напольный тоннель в кузове приходится делать слишком высоким. Поэтому в большинстве автомобилей применяется карданная передача с промежуточным валом.
Карданная передача обеспечивает передачу крутящего момента под углом не более 20 градусов. При больших значениях значительно возрастает нагрузка на шарниры, увеличивается неравномерность вращения и вибрации. Поэтому такие передачи не пригодны для переднеприводных автомобилей, так как в них требуется передача момента под углом более 20 градусов.

ШРУС

Выход был найден в применении шарнира равных угловых скоростей (ШРУС). Крутящий момент передается от двигателя на колесо с помощью двух ШРУСов – внутреннего и наружного. Наружный ШРУС должен обеспечивать передачу момента только в изменяющихся угловых направлениях, а внутренний, кроме того, и в осевом направлении. Таким образом внутренний ШРУС, изменяя длину всей передачи (аналогично шлицевому соединению в карданной передаче), компенсирует перемещения силового агрегата при движении автомобиля.
За всю историю автомобилестроения было сконструировано не меньше десятка видов шарниров, но в настоящее время в основном применяются два : шариковый ШРУС и ШРУС типа «трипод».
Шариковый шарнир состоит из корпуса с наружной обоймой, внутренней обоймы, шести шариков и сепаратора, удерживающего шарики. Шарики размещены в канавках корпуса и обоймы, которая соединяется с приводным валом шлицевым соединением. Внутренние и наружные ШРУСы конструктивно отличаются: дорожки под шарики во внутреннем шарнире – прямые, а в наружном – радиусные. Радиусные обеспечивают больший угол поворота, а прямые позволяют деталям шарниров перемещаться в осевом направлении, компенсируя колебания передней подвески и силового агрегата.

Шариковый ШРУС требует обильной и постоянной смазки, не терпит грязи. Герметичность обеспечивается резиновыми защитными чехлами (пыльниками). Пыльники шарниров имеют форму гофры для того, чтобы каждый раз, когда пыльник сжимается, размазанная по стенкам смазка возвращалась обратно в шарнир.
Шарниры типа «трипод» также бывают двух видов: жесткие и универсальные. Первые обеспечивают передачу момента под большими углами и используются в качестве наружных. Универсальные работают при меньших углах, но допускают осевые перемещения – поэтому их устанавливают как внутренние.

Жесткий шарнир состоит из корпуса, соединенного с входным валом. В корпусе неподвижно закрепляется трехлучевая опора, на концах которой установлены вращающиеся ролики с шаровой поверхностью. Внутрь корпуса вставлена вилка с выходным валом, в которой для перемещения по роликам проделаны три паза цилиндрического сечения. Торцевая поверхность вилки сферическая, что позволило получить больший рабочий угол между сопряженными валами.
Универсальный шарнир состоит из корпуса, трех роликов, надетых на пальцы трехлучевой опоры, напрессованную на шлицевую часть выходного вала. Ролики на пальцах опоры вращаются на игольчатых подшипниках. Во внутренней части корпуса сделаны канавки под ролики, что обеспечивает необходимый угол поворота внутреннего шарнира, а также позволяет опоре перемещаться в продольном направлении.

www.drive2.ru

Кардан и ШРУС — DRIVE2

— Для движения автомобиля крутящий момент от двигателя необходимо передать на ведущие колеса. Двигатель и коробка передач через опоры сравнительно жестко крепятся к кузову, а ведущие колеса подвешены посредством подвижных и упругих элементов подвески. Таким образом, при езде взаимное положение колес и силового агрегата постоянно изменяется. Как же в таких условиях передать крутящий момент?

— Для решения этой задачи используются приводные валы с шарнирами. В заднеприводных автомобилях используются валы с шарнирами неравных угловых скоростей, в переднеприводных — с шарнирами равных угловых скоростей. В обиходе первые мы называем карданом, вторые — ШРУС (сокращенное название).

• КАРДАННАЯ ПЕРЕДАЧА:

Карданная передача представляет собой две вилки, соединенные между собой при помощи крестовины. На концы крестовины надеваются игольчатые подшипники. Крестовина фиксируется в проушинах вилок с помощью стопорных колец. В одинарной карданной передаче угловые скорости вращения ведущей и ведомой вилок неравны. Поэтому в автомобилях применяют две передачи, при этом неравномерность вращения первой передачи компенсируется неравномерностью вращения второй.
Две карданные передачи соединяются между собой с помощью тонкостенного стального вала. Одна передача через шлицы соединяется с выходным валом КПП, вторая с помощью фланца – с ведущей шестерней главной передачи. Шлицевое соединение позволяет при движении изменять длину вала (вал скользит по шлицам). При большой длине вала передача сильно вибрирует, а напольный тоннель в кузове приходится делать слишком высоким. Поэтому в большинстве автомобилей применяется карданная передача с промежуточным валом.
Карданная передача обеспечивает передачу крутящего момента под углом не более 20 градусов. При больших значениях значительно возрастает нагрузка на шарниры, увеличивается неравномерность вращения и вибрации. Поэтому такие передачи не пригодны для переднеприводных автомобилей, так как в них требуется передача момента под углом более 20 градусов.

ШРУС

Выход был найден в применении шарнира равных угловых скоростей (ШРУС). Крутящий момент передается от двигателя на колесо с помощью двух ШРУСов – внутреннего и наружного. Наружный ШРУС должен обеспечивать передачу момента только в изменяющихся угловых направлениях, а внутренний, кроме того, и в осевом направлении. Таким образом внутренний ШРУС, изменяя длину всей передачи (аналогично шлицевому соединению в карданной передаче), компенсирует перемещения силового агрегата при движении автомобиля.
За всю историю автомобилестроения было сконструировано не меньше десятка видов шарниров, но в настоящее время в основном применяются два : шариковый ШРУС и ШРУС типа «трипод».
Шариковый шарнир состоит из корпуса с наружной обоймой, внутренней обоймы, шести шариков и сепаратора, удерживающего шарики. Шарики размещены в канавках корпуса и обоймы, которая соединяется с приводным валом шлицевым соединением. Внутренние и наружные ШРУСы конструктивно отличаются: дорожки под шарики во внутреннем шарнире – прямые, а в наружном – радиусные. Радиусные обеспечивают больший угол поворота, а прямые позволяют деталям шарниров перемещаться в осевом направлении, компенсируя колебания передней подвески и силового агрегата.

Шариковый ШРУС требует обильной и постоянной смазки, не терпит грязи. Герметичность обеспечивается резиновыми защитными чехлами (пыльниками). Пыльники шарниров имеют форму гофры для того, чтобы каждый раз, когда пыльник сжимается, размазанная по стенкам смазка возвращалась обратно в шарнир.
Шарниры типа «трипод» также бывают двух видов: жесткие и универсальные. Первые обеспечивают передачу момента под большими углами и используются в качестве наружных. Универсальные работают при меньших углах, но допускают осевые перемещения – поэтому их устанавливают как внутренние.

Жесткий шарнир состоит из корпуса, соединенного с входным валом. В корпусе неподвижно закрепляется трехлучевая опора, на концах которой установлены вращающиеся ролики с шаровой поверхностью. Внутрь корпуса вставлена вилка с выходным валом, в которой для перемещения по роликам проделаны три паза цилиндрического сечения. Торцевая поверхность вилки сферическая, что позволило получить больший рабочий угол между сопряженными валами.
Универсальный шарнир состоит из корпуса, трех роликов, надетых на пальцы трехлучевой опоры, напрессованную на шлицевую часть выходного вала. Ролики на пальцах опоры вращаются на игольчатых подшипниках. Во внутренней части корпуса сделаны канавки под ролики, что обеспечивает необходимый угол поворота внутреннего шарнира, а также позволяет опоре перемещаться в продольном направлении.©

www.drive2.ru

шрус и кардан — DRIVE2

Кардан и шрус.

Для движения автомобиля крутящий момент от двигателя необходимо передать на ведущие колеса. Двигатель и коробка передач через опоры сравнительно жестко крепятся к кузову, а ведущие колеса подвешены посредством подвижных и упругих элементов подвески. Таким образом, при езде взаимное положение колес и силового агрегата постоянно изменяется. Как же в таких условиях передать крутящий момент?
Для решения этой задачи используются приводные валы с шарнирами. В заднеприводных автомобилях используются валы с шарнирами неравных угловых скоростей, в переднеприводных — с шарнирами равных угловых скоростей. В обиходе первые мы называем карданом, вторые — ШРУС (сокращенное название).

КАРДАННАЯ ПЕРЕДАЧА

Карданная передача представляет собой две вилки, соединенные между собой при помощи крестовины. На концы крестовины надеваются игольчатые подшипники. Крестовина фиксируется в проушинах вилок с помощью стопорных колец. В одинарной карданной передаче угловые скорости вращения ведущей и ведомой вилок неравны. Поэтому в автомобилях применяют две передачи, при этом неравномерность вращения первой передачи компенсируется неравномерностью вращения второй.
Две карданные передачи соединяются между собой с помощью тонкостенного стального вала. Одна передача через шлицы соединяется с выходным валом КПП, вторая с помощью фланца – с ведущей шестерней главной передачи. Шлицевое соединение позволяет при движении изменять длину вала (вал скользит по шлицам). При большой длине вала передача сильно вибрирует, а напольный тоннель в кузове приходится делать слишком высоким. Поэтому в большинстве автомобилей применяется карданная передача с промежуточным валом.
Карданная передача обеспечивает передачу крутящего момента под углом не более 20 градусов. При больших значениях значительно возрастает нагрузка на шарниры, увеличивается неравномерность вращения и вибрации. Поэтому такие передачи не пригодны для переднеприводных автомобилей, так как в них требуется передача момента под углом более 20 градусов.

ШРУС

Выход был найден в применении шарнира равных угловых скоростей (ШРУС). Крутящий момент передается от двигателя на колесо с помощью двух ШРУСов – внутреннего и наружного. Наружный ШРУС должен обеспечивать передачу момента только в изменяющихся угловых направлениях, а внутренний, кроме того, и в осевом направлении. Таким образом внутренний ШРУС, изменяя длину всей передачи (аналогично шлицевому соединению в карданной передаче), компенсирует перемещения силового агрегата при движении автомобиля.
За всю историю автомобилестроения было сконструировано не меньше десятка видов шарниров, но в настоящее время в основном применяются два : шариковый ШРУС и ШРУС типа «трипод».
Шариковый шарнир состоит из корпуса с наружной обоймой, внутренней обоймы, шести шариков и сепаратора, удерживающего шарики. Шарики размещены в канавках корпуса и обоймы, которая соединяется с приводным валом шлицевым соединением. Внутренние и наружные ШРУСы конструктивно отличаются: дорожки под шарики во внутреннем шарнире – прямые, а в наружном – радиусные. Радиусные обеспечивают больший угол поворота, а прямые позволяют деталям шарниров перемещаться в осевом направлении, компенсируя колебания передней подвески и силового агрегата.

Шариковый ШРУС требует обильной и постоянной смазки, не терпит грязи. Герметичность обеспечивается резиновыми защитными чехлами (пыльниками). Пыльники шарниров имеют форму гофры для того, чтобы каждый раз, когда пыльник сжимается, размазанная по стенкам смазка возвращалась обратно в шарнир.
Шарниры типа «трипод» также бывают двух видов: жесткие и универсальные. Первые обеспечивают передачу момента под большими углами и используются в качестве наружных. Универсальные работают при меньших углах, но допускают осевые перемещения – поэтому их устанавливают как внутренние.

Жесткий шарнир состоит из корпуса, соединенного с входным валом. В корпусе неподвижно закрепляется трехлучевая опора, на концах которой установлены вращающиеся ролики с шаровой поверхностью. Внутрь корпуса вставлена вилка с выходным валом, в которой для перемещения по роликам проделаны три паза цилиндрического сечения. Торцевая поверхность вилки сферическая, что позволило получить больший рабочий угол между сопряженными валами.
Универсальный шарнир состоит из корпуса, трех роликов, надетых на пальцы трехлучевой опоры, напрессованную на шлицевую часть выходного вала. Ролики на пальцах опоры вращаются на игольчатых подшипниках. Во внутренней части корпуса сделаны канавки под ролики, что обеспечивает необходимый угол поворота внутреннего шарнира, а также позволяет опоре перемещаться в продольном направлении.

www.drive2.ru

Кардан и ШРУС

Для движения автомобиля крутящий момент от двигателя необходимо передать на ведущие колеса. Двигатель и коробка передач через опоры сравнительно жестко крепятся к кузову, а ведущие колеса подвешены посредством подвижных и упругих элементов подвески. Таким образом, при езде взаимное положение колес и силового агрегата постоянно изменяется. Как же в таких условиях передать крутящий момент?

Для решения этой задачи используются приводные валы с шарнирами. В заднеприводных автомобилях используются валы с шарнирами неравных угловых скоростей, в переднеприводных — с шарнирами равных угловых скоростей. В обиходе первые мы называем карданом, вторые — ШРУС (сокращенное название).

Карданная передача

Устройство карданной передачи

Карданная передача представляет собой две вилки, соединенные между собой при помощи крестовины. На концы крестовины надеваются игольчатые подшипники. Крестовина фиксируется в проушинах вилок с помощью стопорных колец. В одинарной карданной передаче угловые скорости вращения ведущей и ведомой вилок неравны. Поэтому в автомобилях применяют две передачи, при этом неравномерность вращения первой передачи компенсируется неравномерностью вращения второй.

Две карданные передачи соединяются между собой с помощью тонкостенного стального вала. Одна передача через шлицы соединяется с выходным валом КПП, вторая с помощью фланца – с ведущей шестерней главной передачи. Шлицевое соединение позволяет при движении изменять длину вала (вал скользит по шлицам). При большой длине вала передача сильно вибрирует, а напольный тоннель в кузове приходится делать слишком высоким. Поэтому в большинстве автомобилей применяется карданная передача с промежуточным валом.

Карданная передача обеспечивает передачу крутящего момента под углом не более 20 градусов. При больших значениях значительно возрастает нагрузка на шарниры, увеличивается неравномерность вращения и вибрации. Поэтому такие передачи не пригодны для переднеприводных автомобилей, так как в них требуется передача момента под углом более 20 градусов.

Шарнир равных угловых скоростей (ШРУС)

Работа ШРУСа

Выход был найден в применении шарнира равных угловых скоростей (ШРУС). Крутящий момент передается от двигателя на колесо с помощью двух ШРУСов – внутреннего и наружного. Наружный ШРУС должен обеспечивать передачу момента только в изменяющихся угловых направлениях, а внутренний, кроме того, и в осевом направлении. Таким образом внутренний ШРУС, изменяя длину всей передачи (аналогично шлицевому соединению в карданной передаче), компенсирует перемещения силового агрегата при движении автомобиля.

За всю историю автомобилестроения было сконструировано не меньше десятка видов шарниров, но в настоящее время в основном применяются два : шариковый ШРУС и ШРУС типа «трипод».

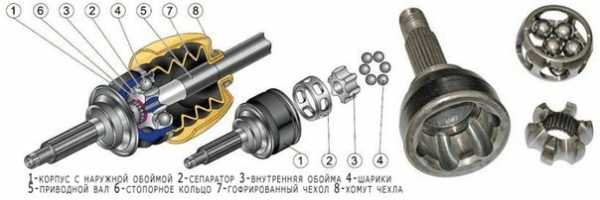

Шариковый шарнир состоит из корпуса с наружной обоймой, внутренней обоймы, шести шариков и сепаратора, удерживающего шарики. Шарики размещены в канавках корпуса и обоймы, которая соединяется с приводным валом шлицевым соединением. Внутренние и наружные ШРУСы конструктивно отличаются: дорожки под шарики во внутреннем шарнире – прямые, а в наружном – радиусные. Радиусные обеспечивают больший угол поворота, а прямые позволяют деталям шарниров перемещаться в осевом направлении, компенсируя колебания передней подвески и силового агрегата.

Устройство шарикового ШРУСа

Шариковый ШРУС требует обильной и постоянной смазки, не терпит грязи. Герметичность обеспечивается резиновыми защитными чехлами (пыльниками). Пыльники шарниров имеют форму гофры для того, чтобы каждый раз, когда пыльник сжимается, размазанная по стенкам смазка возвращалась обратно в шарнир.

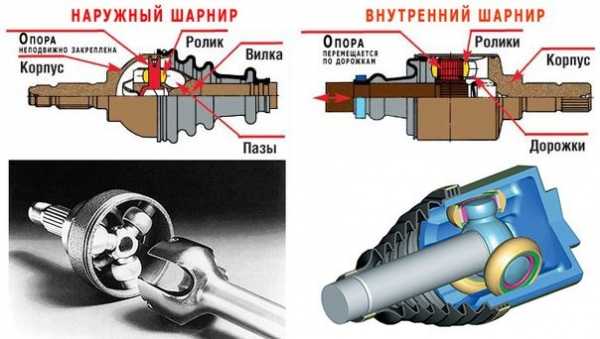

Шарниры типа «трипод» также бывают двух видов: жесткие и универсальные. Первые обеспечивают передачу момента под большими углами и используются в качестве наружных. Универсальные работают при меньших углах, но допускают осевые перемещения – поэтому их устанавливают как внутренние.

Устройство шарнира трипод

Жесткий шарнир состоит из корпуса, соединенного с входным валом. В корпусе неподвижно закрепляется трехлучевая опора, на концах которой установлены вращающиеся ролики с шаровой поверхностью. Внутрь корпуса вставлена вилка с выходным валом, в которой для перемещения по роликам проделаны три паза цилиндрического сечения. Торцевая поверхность вилки сферическая, что позволило получить больший рабочий угол между сопряженными валами.

Универсальный шарнир состоит из корпуса, трех роликов, надетых на пальцы трехлучевой опоры, напрессованную на шлицевую часть выходного вала. Ролики на пальцах опоры вращаются на игольчатых подшипниках. Во внутренней части корпуса сделаны канавки под ролики, что обеспечивает необходимый угол поворота внутреннего шарнира, а также позволяет опоре перемещаться в продольном направлении.

avtonov.info
