Как снять задний бампер форд фокус 2 хэтчбек – Ford Focus Hatchback Stage2. WTCC Style › Бортжурнал › Как снять задний бампер. Устраняем проблему воды в багажнике.
Как снять задний бампер на Форд Фокус 2 хэтчбек? (решено) — 1 ответ
Для снятия нужны будут ключи торкс Т25, Т30, головка на 10, отвёртки крестообразная и обычная. Сначала надо снять брызговик. Отворачиваем винты которые крепят брызговик к бамперу и снимаем брызговик.
Теперь снимаем подкрылок. Вынимаем фиксаторы со шпилек в трёх местах сбоку кузова.
Затем спереди внизу.
Два сверху.
Один сзади вверху.
Вытаскиваем винт спереди внизу.
Сдёргиваем со шпилек.
Ну и снимаем брызговик.
Теперь надо отсоединить колодку проводов идущих на бампер, колодка находиться снизу под авто, справа. Также нужно отсоединить держатель проводов от кузова. Снизу бампер с двух сторон держится на пистонах. Надо выкрутить их винты.
И снять пистоны.
В арках колёс бампер крепится гайками.
Открываем заднюю дверь и откручиваем винты бампера.
Теперь потянув на себя правую и левую стороны бампера сдёргиваем его с креплений.
Ну и снимаем полностью.
etlib.ru
Снятие заднего бампера фф2 хэтчбек — New Focus Club
Снятие заднего бампера Форд Фокус 2 рестайлинг в кузове хэтчбек. Технология снятия заднего бампера Ford Focus 2 / Форд Фокус 2. Подскажите, как самостоятельно снять задний бампер на Форд Фокусе без помощи специалистов. Для снятия заднего бампера лучше иметь помощника. Перед снятием бампера снизу автомобиля разъединяем колодки жгутов проводов противотуманных фонарей.Крестообразной отверткой отворачиваем нижний саморез крепления левого брызговика.
Ключом T-25 отворачиваем саморез крепления верхнего держателя брызговик
Снимаем держатель
Отворачиваем остальные два держателя брызговика и снимаем его
Места крепления левого брызговика. Аналогично снимаем правый.

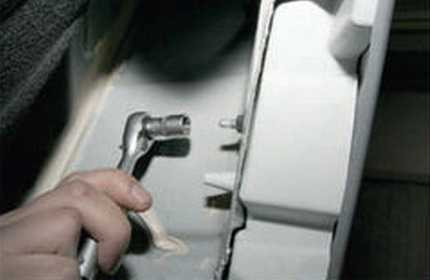

С левой и правой сторон автомобиля головкой на 10 отворачиваем гайки бокового крепления бампера.
Головкой на 10 отворачиваем с обеих сторон автомобиля винты заднего крепления бампера.

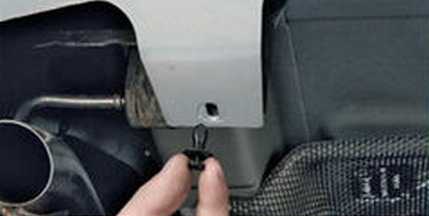

Снизу автомобиля крестообразной отверткой выворачиваем фиксаторы двух пистонов крепления бампера к пластмассовым подушкам.
Вынимаем пистоны
Приложив необходимое усилие отделяем боковины бампера от кузова, преодолевая сопротивления фиксаторов, по одному с каждой стороны.
Снимаем задний бампер
С каждой стороны автомобиля головкой «на 13» отворачиваем по три гайки крепления фланцев усилителя бампера к кузову
Снимаем усилитель
Установка усилителя и заднего бампера Форд Фокус 2 производится в обратной последовательности
newfocusclub.ru
Ford Focus 2 Снятие заднего бампера снять замена ремонт Форд Фокус 2
Ford Focus 2 > Ремонт автомобиля > Кузов > Снятие заднего бампераРаботу проводим при ремонте и замене заднего бампера и его усилителя.
Снизу автомобиля разъединяем колодки жгутов проводов противотуманных фонарей (см. «Замена лампы в заднем противотуманном фонаре и фонаре света заднего хода в автомобиле Форд Фокус 2 с кузовом хэтчбек»).
Крестообразной отверткой отворачиваем нижний саморез крепления левого брызговика.
Ключом Torx T-25 отворачиваем саморез крепления верхнего держателя брызговика…
…и снимаем держатель.
Отворачиваем остальные два держателя брызговика…
…и снимаем его.
Места крепления левого брызговика.
Аналогично снимаем правый брызговик.
С левой и правой сторон автомобиля головкой «на 10» отворачиваем гайки бокового крепления бампера.
Головкой на 10» на отворачиваем с обеих сторон автомобиля винты заднего крепления бампера.
Снизу автомобиля крестообразной отверткой выворачиваем фиксаторы двух пистонов крепления бампера к пластмассовым подушкам.
Вынимаем пистоны.
Приложив необходимое усилие отделяем боковины бампера от кузова, преодолевая сопротивления фиксаторов, по одному с каждой стороны.
Расположение фиксатора на боковине бампера.
Снимаем задний бампер.
С каждой стороны автомобиля головкой «на 13» отворачиваем по три гайки крепления фланцев усилителя бампера к кузову…
…и снимаем его.
Устанавливаем усилитель и задний бампер Форд Фокус 2 в обратной последовательности.
Снятие заднего бампера Ford Focus 2
Первоисточник контента — WiKi сайта журнала «За Рулём»
ford-focus-2.dv13.ru
Снятие заднего бампера — бортжурнал Ford Focus Sedan белка 2007 года на DRIVE2
Немного запоздалый отчетик о снятии бампера у седана дорестайл. Снятие было связано с покраской. Процесс достаточно элементарный, т.к. красили мне еще и пороги, задние локера пришлось безоговорочно снимать, да и в принципе, для удобства снятия бампера я бы их тоже снял, Держаться они на нескольких саморезах и клипсах в виде ромашки. Сам бампер держиться на следующих точках: 2 самореза под крышкой багажника, 2 клопа внизу бампера, по 1 саморезу под боковыми накладками, ну и самое сладкое по одной гайке внутри, для удобства откручивания которой лучше снять локер. Сладкое, потому что эта зараза закисает и болт в креплении бампера проворачивается. Но ничего страшного, берем полотно и пилим его на хрен. Снимаем бампер.
и против: стоимость креплений, даже с разборки
После 5-ти минутных размышлений покупаем китайские аналоги по 300 рубликов за шт. Старые крепления крепяться на каких то клопах, внешне похожи на заклепки, для снятия достаточно поддеть отверткой и вытащить плоскогубцами или узкогубцами. Крепил уже на клепки. При установке бампера на место зазоры вроде встали и выглядело достаточно ровно.
Нравится 12 Поделиться: Подписаться на машину
www.drive2.ru
Снятие заднего бампера — бортжурнал Ford Focus Hatchback 2011 года на DRIVE2
Так как на машине ездили ездюки и водятлы типа таких то конечно без мелких повреждений не обошлось.
На заднем бампере слева была притертость, возле заглушки буксировочной петли (которая отсутствовала конечно же, но была заказана) была трещина, а справа отсутствовал мелкий уголок бампера. Так же была дырка в правом пластиковом пороге. Короче пораскинув мозгами или че там еще бывает, решил ремонтировать.
Вот, загнался куда надо. Взяли инструмент и вперед, через тернии к звездам! В смысле к снятому бамперу.
Нам понадобился набор головок (на 6,8,10), трещетка, насадки типа торкс и прямые руки.
Для удобства лучше скинуть колеса, так процесс пойдет значительно веселее и бобрее 😀

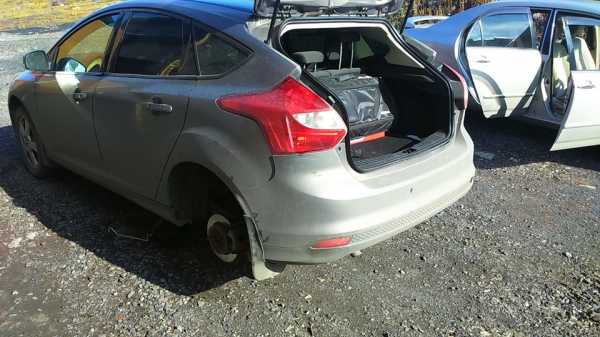

Сняли одно колесо балонником на 21

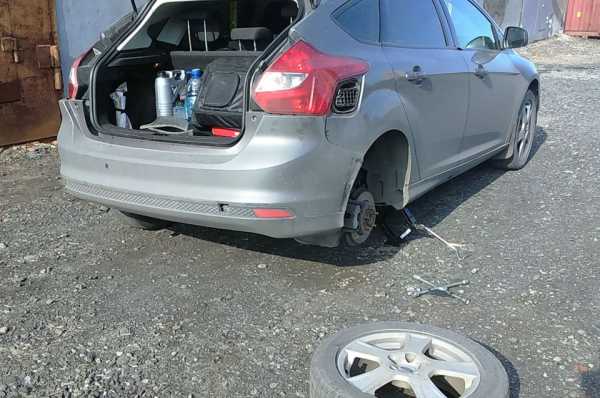

Сняли другое
На самом деле колеса снимали по одному, по очереди, т.к. домкрат был один, но ничего сложного все равно нет.
В арках приходилось сначала снимать брызговики, т.к. под ними спрятаны крепления бампера. Потом отгибаете мохнорылые подкрылки. и получите доступ к болтам, удерживающим сам бампер.
Два крепления под самим бампером, там пластиковые клипсы. Два под крышкой багажника, там саморезы под торкс. И остальные со стороны подкрылков, там еще по 2 или 3 с каждой стороны, тоже торксы и головки разных размеров.
На фотках обвел кружками места крепления бампера.
Как выяснилось, он уже делался в правой части, где не хватало уголка. Там обнаружили заплатки и трещину по старой пайке.
Вот ищем крепления в обведенных местах.
Крепления где-то рядом 🙂
Я бы ездил на такой на работу!
И на такой тоже бы ездил! 😉
Если ты все еще ЧЕЛОВЕК
Краткая инструкция.
Если инфа кажется вам полезной или интересной, а так же кому не влом, не стесняйтесь нажимать кнопку «нравится» и делиться записью 😉 А так же оставляйте комментарии!
www.drive2.ru
Как снять задний бампер на Форд фокус : и установка ,Фото,и- видео
Произведем демонтаж снятии и установки бампера, для провидении того процесса по замене или для ремонта, бампера Форд фокус,что нам нужно:( К стати этим инструментом снимается и передний бампер.
Инструменты
1-Отвертки; фигурная, и плоская.
2 плоскогубцы,Ключи торцовый- 10.и 13- торцовый.
3. или набор головок, и ( Ключ Torx T-25),

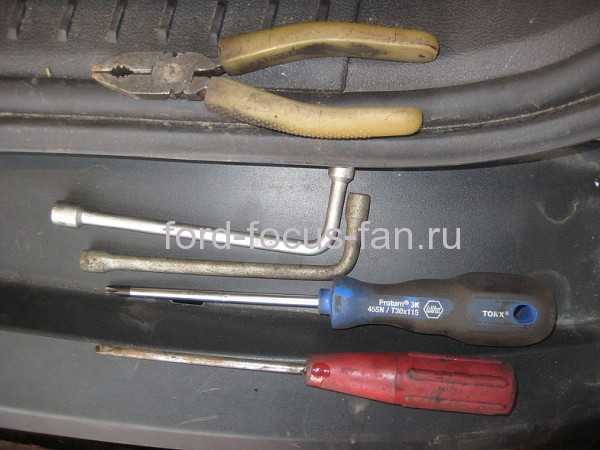

инструменты для замены бампера заднего форд фокус
откручиваем брызговик заднего бампера
Открутим брызговик который крепится на саморезах фигурной отверткой,
снимаемым крепление
открутив нижние снимаем держатель.И снимаем брызговик с левой стороны.
отсоединяем нижнюю часть
Снизу открутим отверткой фигурной фиксаторы к стати сними надо быть аккуратным, Потому что они сделаны из пластмасса.

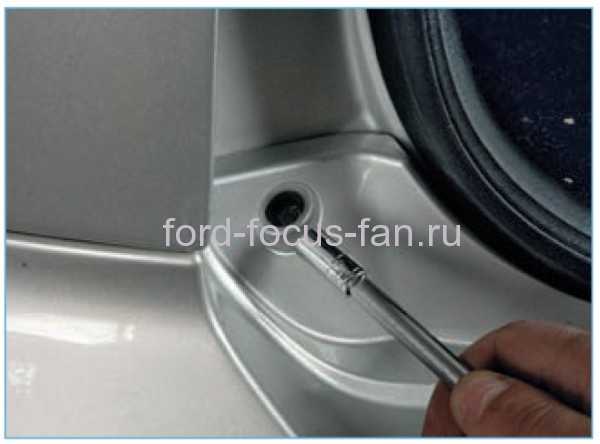

откручиваем 2 само реза сверху под крышкой багажника бампера форд фоку 2
Здесь головкой или торцовым клюем на 10. Открутим два винта по бокам слева и справа на верхней части под багажной крышкой находятся,
отрастим здесь креплений

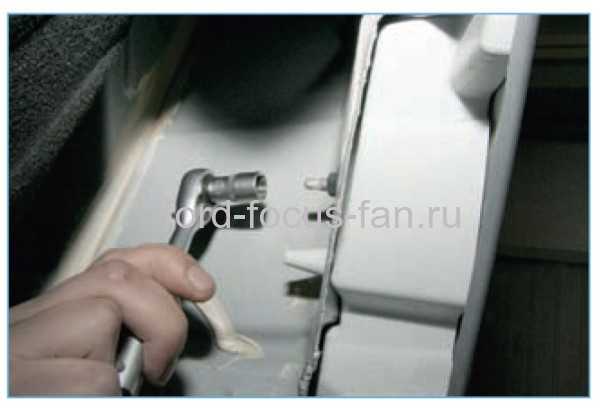

С права и слева откручиваем две гайки на 10. как показано на( фото)
отучиваем левую крепления бампера фф
И вытаскиваем брызговик
Это правая сторона как и слева открутим брызговик, отсоединяем провода которые идут на задние фонари к бамперу. и аккуратно снимаем. И В ОБРАТНО последовательности вставим другой, или свой после ремонта.(ВИДЕО).
Похожие записи:
ford-focus-fan.ru
Как снять задний бампер Форд Фокус 2 седан
Вам потребуются: все инструменты, необходимые для снятия брызговиков и подкрылков задних колес (см. «Снятие и установка брызговиков колес и подкрылков»), а также торцовая головка «на 10», ключи «на 10», «на 13», отвертки с крестообразным и плоским лезвиями.
1. С обеих сторон автомобиля снимите брызговики и подкрылки задних колес (см. «Снятие и установка брызговиков колес и подкрылков»).
3. Сжав фиксаторы колодки…
4. …разъедините ее.
5.
Поддев отверткой держатель жгута проводов фонаря света заднего хода и заднего противотуманного фонаря…
6. …отсоедините держатель от лонжерона кузова.
7. Снизу бампера с обеих его сторон выверните фиксаторы двух пистонов крепления бампера к кузову…
8. …и, поддев отверткой…
9. …извлеките пистоны.
10. Изнутри обеих арок задних колес отверните по одной гайке крепления концов бампера к кузову.
11. Откройте дверь задка и с обеих сторон автомобиля выверните по одному винту верхнего крепления бампера к кузову.
12. Потянув наружу, отсоедините держатели концов бампера от кузова…
13. …и снимите задний бампер.
14. Если задний бампер снят для замены, снимите с него фонарь света заднего хода, противотуманный фонарь и жгут проводов, а затем установите их на новый бампер. Для этого поверните патроны ламп фонаря света заднего хода и противотуманного фонаря против часовой стрелки…
15. …и извлеките патроны вместе с лампами из обоих фонарей.
16. Поддев отверткой, отсоедините от бампера восемь держателей жгута проводов и снимите жгут.
Так расположены держатели жгута проводов на заднем бампере.
17. Отожмите фиксаторы…
18. …и снимите фонари.
19. При повреждении бруса заднего бампера отверните с обеих сторон автомобиля по четыре гайки крепления бруса к лонжеронам кузова (одна из гаек на фото не видна, так как закрыта брусом) и снимите брус.
20. Установите задний бампер и все снятые детали в порядке, обратном снятию.
