Как регулировать фары на форд фокус 2 – “Форд-Фокус 2” — регулировка фар. Как определить, нужна ли настройка? На что влияет сбитая регулировка?

Как отрегулировать свет фар Форд Фокус 2 Ford Focus


Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

 ВНИМАНИЕ !
Не пренебрегайте работой по регулировке света фар. Помимо того, что ваш автомобиль с неотрегулированными фарами не пройдет инструментальный контроль при очередном техническом осмотре, он будет опасен на дороге для всех участников движения, в том числе и для вас. Действия водителя, ослепленного светом фар встречной машины, зачастую бывают непредсказуемы.

Вам потребуется отвертка с крестообразным лезвием.
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

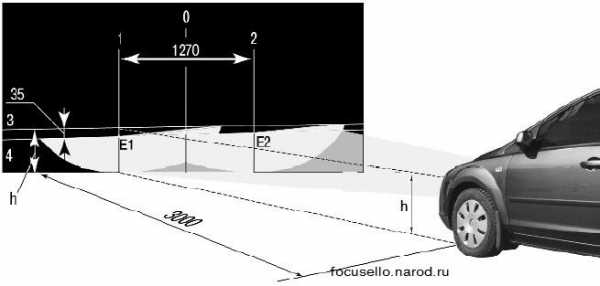

2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рисунок 4.6. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.
3. Измерьте на вашем автомобиле высоту центров фар от пола. Это будет расстояние h на экране.
4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.
5. Включите ближний свет.
6. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.
7. Откройте капот и, вращая регулировочный винт 1, отрегулируйте положение на экране светового пятна для каждой фары по вертикали или, вращая винт 2, – по горизонтали, если расположение световых пятен не соответствует рисунку.
8. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
Если на автомобиле установлены противотуманные фары, то направление их пучка света необходимо отрегулировать только по высоте. Вращая регулировочный винт, добейтесь, чтобы верхние границы световых пятен находились на линии 4 или чуть ниже ее.

Техническое обслуживание
Обслуживание колёс
Уровень масла в двигателе
Уровень охлаждающей жидкости
Уровень тормозной жидкости
Уровень жикости гидроусилителя
Жидкость стеклоомывателя
Обслуживание фар и фонарей
Приводный ремень
Ремень кондиционера
Ремень газораспред. механизма
Смена моторного масла
Чистка вентиляции картера
Шланги системы охлаждения
Обслуживание выхлопной системы
Обслуживание топливопроводов
Воздушный фильтр
Уровень масла в КПП
Обслуживание чехлов приводов колёс
Проверка передней подвески
Проверка задней подвески
Углы установки колёс
Проверка рулевого управления
Люфт руля
Герметичность тормозной ситемы
Тормозные колодки
Обслуживание усилителя тормоза
Как проверить тормоза
Проверка ручного тормоза
Обслуживание аккумулятора
Как отрегулировать свет фар
Смазываем части кузова
Прочищаем сточные отверстия
     второе ТО
Свечи зажигания
Меняем приводной ремень
Меняем ремень кондиционера
Меняем ремень газораспред. механизма
Меняем тормозную жидкость
Меняем охлаждающую жидкость

focusello.ru

Самостоятельная регулировка фар. — бортжурнал Ford Focus Hatchback Belka 2008 года на DRIVE2

Всем Приветос !
Сегодня речь пойдет о регулировке фар, конечно можно съездить в сервис и за 300-500р отрегулировать без проблем, но мы легких путей не ищем.

В общем и я решил этим делом заморочиться !
Сейчас прошу маленького внимания : " Данную регулировку Я выполнял на Работе, на ровной площадке, с рулеткой и мелом ! " НО на фото которые будут ниже будет представлен Обычный Пример и Образец того, как это можно выполнить дома!
И так погнали :

Полный размер

1.


Фото что находится выше, видно, что до момента регулировки, фары светили на соседнюю полосу .

Полный размер

2


В общем так, Данный пример я решил изобразить на своем гараже !
И так, будь это стена или ворота гаража, мы должны найти центр нашего автомобиля, в нашем случае это ворота гаража, тут ничего сложного нет .

Полный размер

3


На 3 фото видно, как мы практически подъехали к гаражу, центр гаража находится практически по центру автомобиля, равняем по значку .

Полный размер

4


Следующий момент такой, на фото 4 видно, что мы замеряем на стене центр нашей фары, можете просто поставить точку, это нужно для того что бы в дальнейшем провести линю с высотой .

Полный размер

5


Фото 5 , Я думаю всем понятно, что регулировку фар Нужно выполнять только тогда, когда корректор стоит на отметке " 0 "

Полный размер

6


Дальше, открываем капот, смотрим в район фары ( не важно какой ), ищем там цифру и %, это наш угол подения угла, в нашем случае 1.0 %, а это значит что 5 *на 1.0 % = 5см граница светового луча ( смотрим дальше)

Полный размер

7


И так, когда мы знаем :
— центр нашего автомобиля
— центр наших фар
— процент угла подения светового луча
Мы отгоняем автомобиль на 5 метров назад, и измеряем высоту от земли до центра фары, в нашем случае в виде Примера это 60см (я отмечал это чуть раньше )…Отмерили ? теперь наносим вот такую полосочку на стену ( в принципе как на фото)

Полный размер

8


И так что у нас получилось, смотрим на 8 фото :
— центр автомобиля
— расстояние от стены до автомобиля
— высота от земли до центра фар
-и световая граница
Смотрите когда мы поставили точки на стене и обозначили центр фар, мы соединяем эти точки прямой !
А теперь от этой линии отступаем в низ 5 см ! Это и есть наши 5 метров на 1.0% = 5см !

Полный размер

9


Теперь снова заглядываем под капот и видим на фаре вот таких 2 регулятора положения отражателей, я использовал шестигранник для настройки но можно и плоскую отвертку .

Полный размер

10


Вот тот самый шестигранник, почему то не в каждом наборе он есть …

Полный размер

11


А на 11 фото изображено то как должны стоять галочки световой границы ! Четко и ровно !
На данный У меня все так и стоит !

P.S: 1
После всей этой процедуры Я поехал в сервис на регулировку ) и не потому что не не получилось ! Нет ! А просто захотел проверить на сколько я ошибся !
И знаете )) Я все четко сделал ! Не взяли с меня 500р ! )
Но была рекомендация помыть фары изнутри, но это уже в следующем БЖ.
Вот поэтому я и решил поделиться с вами !)
P.S: 2 …Для кого то весь этот текст оооочень сложный, прошу прощения не мог легче ))) не получалось .
А для кого то наоборот это экономия времени и денег !

Всем спасибо и хорошего вечера !)

www.drive2.ru

Ford Focus 2 Регулировка направления пучков света фар снять замена ремонт Форд Фокус 2

Ford Focus 2 > Техническое обслуживание > Регулировка направления пучков света фар

Регулировку направления пучков света фар Форд Фокус 2 рекомендуется проводить на станции технического обслуживания.

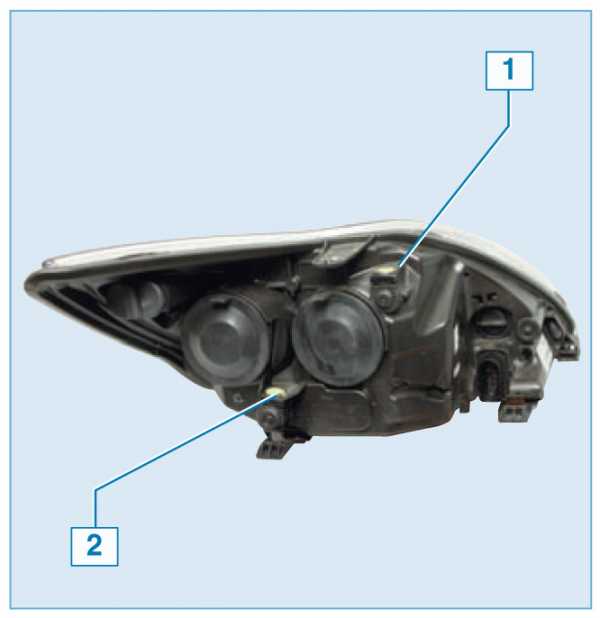

Расположение регуляторов направления пучков света на корпусе фары

:
1 — регулятор светового пучка в горизонтальной плоскости;
2 — регулятор светового пучка в вертикальной плоскости

При необходимости приблизительную корректировку направления пучков света можно произвести самостоятельно.
Регулировку направления пучков света фар проводим на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах.
Устанавливаем переключатель корректора фар в положение «0» (один водитель или водитель и пассажир на переднем сиденье) и включаем ближний свет фар. Закрываем одну из фар непрозрачным материалом.

Поворачивая крестообразной отверткой или шестигранником «на 7» регулятор, расположенный ближе к оси автомобиля, изменяем положение светового пучка в горизонтальной плоскости.

Поворачивая крестообразной отверткой или шестигранником «на 7» регулятор, расположенный ближе к крылу автомобиля, изменяем положение светового пучка в вертикальной плоскости.

Аналогично регулируем направление светового пучка другой фары.

Регулировку пучков света противотуманных фар выполняем при тех же условиях, что и при регулировке фар. Регулировку можно выполнить двумя способами: снизу автомобиля или в моторном отсеке.
При первом способе снимаем грязезащитный щиток радиатора (см. «Снятие щитка радиатора Форд Фокус 2»).

Поворачивая крестообразной отверткой регулятор, изменяем положение светового пучка в вертикальной плоскости.

При втором способе снимаем блокфару (см. «Снятие блок-фары Форд Фокус 2, замена ламп»).

Поворачивая рукой регулятор, изменяем положение светового пучка в вертикальной плоскости.

Устанавливаем грязезащитный щиток или блок-фару Форд Фокус 2 в обратной последовательности.

Регулировка направления пучков света фар Ford Focus 2

Первоисточник контента - WiKi сайта журнала "За Рулём"

ford-focus-2.dv13.ru

регулировки фар Focus 2 — DRIVE2

регулировка фар

расположение регулировок на фаре

итак, поделюсь накоплеными наблюдениями по фарам фф2 и фф2+ и фф3
1 ручные моторы корректора, мне попадались 2 вида моторов с разными штоками и шариками, в основном шарик с прорезью на фарах дореста

Полный размер

дорест и рест мех моторы

2 регулировочные механизмы под Шестигранник на 7 на дорестайле разборные и имеют стопорное кольцо, на рестайле 2 вида механизмов, как со стопорным кольцом(разборные), так и без кольца(не разборные), на фф3 так же не разборные механизмы

Полный размер

с кольцом и без

сверху стопорное кольцо снято, снизу нет

Полный размер

стопорное кольцо

Полный размер

без стопорного кольца

Полный размер

снятие только с мясом

Полный размер

механизм без кольца и с ним

стопорное кольцо и др механизмы регулировки

3 к чему был пункт 2,а к тому что регулируют фары часто, и крестовой и плоской отверткой и даже Торксем тем самым превращая пластиковый механизм в мясо или подкручивают регулировку в крайнее положение шпильки и фары больше не регулируются никуда! используйте шестигранник на 7,от вам необходим при смене колодок что б пальцы открутить.

Полный размер

крайнее положение

остаток резьбы до крайнего положения

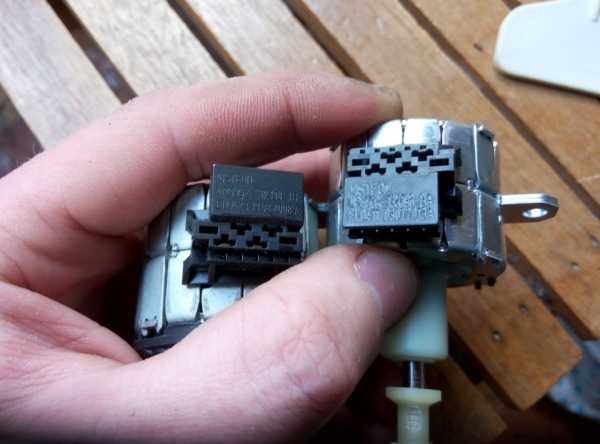

4 моторы автокорректора и корректора поворота AFS рестайл и дорестайл разные! AFS мотор с фар дореста и автокор с реста на фото

Полный размер

афс дорест сверху, снизу автокор рест

Полный размер

автокор и афс

Полный размер

автокор и афс

Полный размер

афс и автокор

5 дорестайл существовал без корректора вообще с мертвым пластиковым штоком

Полный размер

с фар дореста без корректора

6 на дорестайле ручной мотор корректора меняется без разборов фар, на рестайле замена мотора только после вскрытия фары

все замены и эксперементы с моторчиками на ваш страх и риск!
лайки, репосты, в закладки по желанию!
информация из личного опыта

увы писать подобные темы нет возможности т.к дома у компа почти не бываю, оч мало свободного времени

Полный размер

Полный размер

www.drive2.ru

Регулировка фар на Форд Фокус 2 рестайлинг своими руками видео

Видимость в ночное время зависит не только и не столько от типа и мощности ламп, установленных в фаре, но в большей степени от регулировки угла направления светового потока. Если лампы установлены правильно и их мощность соответствует требованиям завода-изготовителя, но при этом фары не освещают дорогу, слепят встречных водителей даже на ближнем свете, необходима регулировка.

Принципы регулировки фар на Форд Фокус 2

Регулировка фар производится раздельно по вертикали и горизонтали.

Провести правильную диагностику и точно отрегулировать направление светового потока можно только при наличии специального оборудования и имея необходимые навыки.

Все это делается в условиях СТО. Тем не менее приблизительную регулировку можно провести самостоятельно. Для этого будем использовать регулировочные винты на корпусе фары. Их по два на каждой — один регулирует горизонтальное положение луча света, второй — вертикальное. Первый находится в верхней тыльной части корпуса фары, второй снизу. Винты можно прокручивать либо отвёрткой с плоским шлицом, либо шестигранником на 7 мм.

Требования

Для правильной регулировки необходимо, чтобы автомобиль находился на ровной поверхности на расстоянии 3 м от ровной стены. При этом машина должна быть полностью заправлена, а в багажнике должна находиться запаска и штатный набор инструментов, чтобы подвеска приняла положение, соответствующее нагрузке снаряжённой массы автомобиля. На водительское сиденье рекомендуется уложить груз массой 60-70 кг, а корректор угла светового потока выставить в нулевое положение.

Схема регулировки фар.

Процесс регулировки

Регулировку выполняем так:

  1. Проверяем и при необходимости доводим до нормы давление в колёсах.

Не забываем выставить корректор фар в положение «0».

Видим, что фары светят на встречную полосу движения.

По нарисованным на стене меткам определяем, куда нужно сдвигать фары.

Шестигранным ключом выставляем положения отражателей фар с помощью двух регулировочных винтов.

«Галочки» световых границ должны стоять ровно и четко.

Так можно самостоятельно отрегулировать положение фар на втором Фокусе. Не слепите встречных и удачных всем путешествий!

Посмотрите интересное видео по этой теме

eurasia-avto.ru

Как отрегулировать свет фар Ford Focus 2


Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

 ВНИМАНИЕ !
Не пренебрегайте работой по регулировке света фар. Помимо того, что ваш автомобиль с неотрегулированными фарами не пройдет инструментальный контроль при очередном техническом осмотре, он будет опасен на дороге для всех участников движения, в том числе и для вас. Действия водителя, ослепленного светом фар встречной машины, зачастую бывают непредсказуемы.

Вам потребуется отвертка с крестообразным лезвием.
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.


2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рисунок 4.6. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.
3. Измерьте на вашем автомобиле высоту центров фар от пола. Это будет расстояние h на экране.
4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.
5. Включите ближний свет.
6. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.
7. Откройте капот и, вращая регулировочный винт 1, отрегулируйте положение на экране светового пятна для каждой фары по вертикали или, вращая винт 2, – по горизонтали, если расположение световых пятен не соответствует рисунку.
8. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
Если на автомобиле установлены противотуманные фары, то направление их пучка света необходимо отрегулировать только по высоте. Вращая регулировочный винт, добейтесь, чтобы верхние границы световых пятен находились на линии 4 или чуть ниже ее.




Техническое обслуживание
Обслуживание колёс
Уровень масла в двигателе
Уровень охлаждающей жидкости
Уровень тормозной жидкости
Уровень жикости гидроусилителя
Жидкость стеклоомывателя
Обслуживание фар и фонарей
Приводный ремень
Ремень кондиционера
Ремень газораспред. механизма
Смена моторного масла
Чистка вентиляции картера
Шланги системы охлаждения
Обслуживание выхлопной системы
Обслуживание топливопроводов
Воздушный фильтр
Уровень масла в КПП
Обслуживание чехлов приводов колёс
Проверка передней подвески
Проверка задней подвески
Углы установки колёс
Проверка рулевого управления
Люфт руля
Герметичность тормозной ситемы
Тормозные колодки
Обслуживание усилителя тормоза
Как проверить тормоза
Проверка ручного тормоза
Обслуживание аккумулятора
Как отрегулировать свет фар
Смазываем части кузова
Прочищаем сточные отверстия
     второе ТО
Свечи зажигания
Меняем приводной ремень
Меняем ремень кондиционера
Меняем ремень газораспред. механизма
Меняем тормозную жидкость
Меняем охлаждающую жидкость

ford-manual.ru

Регулировка света фар Форд Фокус 2

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Вам потребуется отвертка с крестообразным лезвием.

Параметры для проверки степени заряженности аккумуляторной батареи


1   Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2.    Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.5. Продольная плоскость симметрии автомобиля должна проходить по линии  0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3.    Измерьте на вашем автомобиле высоту центров фар от пола. Это будет расстояние h на экране.

4.    Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.






5.    Включите ближний свет.

6.    Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Откройте капот и, вращая регулировочные винты, отрегулируйте положение на экране светового пятна для каждой фары по горизонтали...

8.    и вертикали, если расположение световых пятен не соответствует рисунку.

9.    Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Если на автомобиле установлены противотуманные фары, то направление их пучка света необходимо отрегулировать только по высоте. Вращая регулировочный винт, добейтесь, чтобы верхние границы световых пятен находились на линии 4 или чуть ниже ее.





www.fordclubrus.ru
