Где находится реле бензонасоса форд фокус 2 – Ford Focus Hatchback КабаниSTый🐗 › Бортжурнал › Подскажите где находится реле бензонасоса, реле а не предохранитель.

Содержание

Форд Фокус 2 где находится реле бензонасоса

Проверка и замена реле топливного насоса

Система впрыска топлива LH-Jetronic

1. Соедините штекеры от измерителя воздушного потока и электронного управляющего устройства (ECU).

2. С помощью проволоки соедините 21 (желто-белую) и 17 (фиолетовую) клеммы штекера электронного управляющего устройства, затем с помощью вольтметра удостоверьтесь в присутствии напряжения аккумулятора на бело-красном жгуте проводов, идущим в двигательный отсек. Также удостоверьтесь, что напряжение батареи присутствует на клеммах 14 предохранителя.

При отсутствии напряжения проверьте провода.

3. Снимите вещевой ящик (см. Главу Кузовные работы), затем снимите панель предохранителей (без соединения проводов) (см. Главу Система электрооборудования).

4. С помощью вольтметра удостоверьтесь, что на 30-ой клемме панели имеется напряжения батареи.

5. Удостоверьтесь в наличии напряжения батареи на клемме 87 реле топливного насоса. В случае отсутствия напряжения проверьте провода. В случае, если все в порядке, замените реле.

Система управления двигателем Trionic

1. Реле топливного насоса расположено в держателе реле с левой стороны передней панели («торпедо»). Включите зажигание и послушайте, не исходит ли от реле жужжащий звук. Также послушайте, нет ли жужжащего звука, исходящего от топливного насоса в топливном баке под задним багажным отделением.

2. В случае, если ни от реле, ни от насоса не исходит никаких звуков, проверьте 14-ый предохранитель в коробке предохранителей. В случае, если предохранитель в порядке, выньте реле из держателя и подсоедините к клеммам 85 и 86 держателей светодиодный тестер. При включенном зажигании светодиод должен вспыхивать, что будет указывать на то, что ток поступает к реле. В случае, если ток поступает к реле, но насос не вращается, следует заменить реле.

3. В случае, если при подаче электрического тока в реле слышен щелчок, подсоедините толстый провод для запуска двигателя от вспомогательного источника между предохранителями 14 и 22 в коробке предохранителей. Теперь питание на насос подается однозначно. В случае, если насос по прежнему отказывается вращаться, проверьте целостность проводов насоса под полом заднего багажного отделения. Если электрическая цепь в порядке, питание к насосу поступает, но он не вращается, то неисправен сам насос.

Посмотрите интересное видео по этой теме

eurasia-avto.ru

Где Находится Реле Бензонасоса Форд Фокус 2 ~ AUTOTEXNIKA.RU

Ford Focus Hatchback КабаниSTый › Бортжурнал › Подскажите где находится реле бензонасоса, реле а не предохранитель.

Бензонасос не качает. Либо реле иначе говоря сам насос. Подскажите где стоит

реле

Ford Focus Hatchback 2007, двигатель бензиновый 1.6 л., 115 л. с., передний привод, механическая коробка передач — самостоятельный ремонт

Комментарии 14

Эта же реле отвечает за отключения насоса при набраном подходящем давлении ? При включении массы на замке зажигания насос повсевременно работает куда капать не подскажешь ? Просто он должен набрать необходимый давления позже уже заводить машину а он повсевременно качает и качает

Насос работает у тебя повсевременно, только при ускорении он качает более производительней.

Читайте так же

понятно, просто на авешке он набирает необходимый ему давления и отключается до момента запуска мотора, задумывался на форде что то совсем не так вместе с ним

Просто понадобилось бенз сливать, под капотом неловко фишку со шланга снимать, под сидением вырезан люк, на мой взор с насоса удобнее снять цангу бензопровода и подключить цангу со шлангом в канистру.Выходной штуцер с насоса 8 мм, цанги есть в магаз.

<div id="yandex_rtb_4" class="yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-743902-3";} else{var rtbBlockID="R-A-743902-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_4",blockId:rtbBlockID,pageNumber:4,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_4").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_4");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Ford Focus не заводиться

Полное описание установки и предназначения предохранителей, реле автомобиля Форд Фокус 1. Принципиально!!! Плавкий предо.

фокус2, 2006г, дорейст, реле бензонасоса находится в блоке предохранителей под ногами пассажира, реле к4, от верхнего ряда предохранителей (6пред) слева 1-ое реле.Там 5 контактов, 3.5 вертикально и 3 горизонтально, если замкнуть 2.7 вертикальных контакта (левые контакты)-включится бензонасос, внимание врубается без зажигания, (если необходимо слить бензин)либо проверить работу бензонасоса.

Где находится реле бензонасоса форд фокус 2.

Читайте так же

Спасибо за развёрнутое действие и описание. Что остается сделать нашему клиенту уже изготовлено))

на дорестайле под капотом в коробке справа фиолетовая релюшка вроде

У меня рестайл, К4 реле топливного насоса находится блок монтажный в салоне под бардачком.

Должен ли идти ток, вынул б/н на фишку кидаю тестер с лампочкой, лампочка не пылает, аварийную кнопку проверил

Я думаю, или на этих Фокусах конечно реле аварийного отключения бензонасоса?
Которе отключает подачу при ДТП?
У меня у товарища как-то была такая тема — он машину в кузовной на ремонт сдал. Они там оборотным молотком постучали около стойки и позже завести не смогли машину. Только там была Мвзда 3, как я помню.

Находится в блоке Гем в салоне над ногами пассажира 115 предохранитель для переделанного блока

Читайте так же

autotexnika.ru

Где Находится Реле Бензонасоса Форд Фокус 2 ~ AUTOVIBER.RU

Бензонасос Ford Focus 2

В системе топливоподачи автомобиля бензонасос исполняет роль транспортировщика горючего из топливного бака к силовому агрегату.

Свою работу бензонасос начинает сразу после включения зажигания, как только на его клеммы поступает электрический ток.

Несмотря на то, что элемент рассчитан на продолжительный срок эксплуатации, случается так, что в самый неподходящий момент он выходит из строя. Среди причин этого выделяют следующие:

плохое качество топлива;
скопление мусора в системе;
поломка элементов бензонасоса.

Где находится бензонасос на Форд Фокус 2?

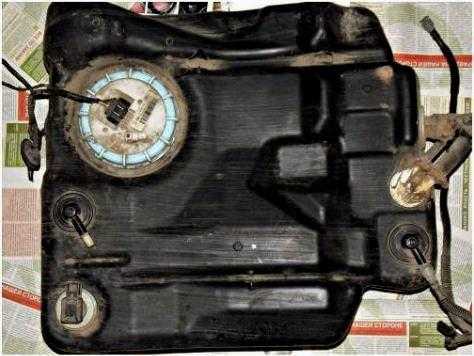

В модельном ряде автомобилей Ford Focus насос подачи топлива расположен на верхней поверхности бензобака вблизи лючка, рядом с датчиком. Подобраться к нему можно через багажное отделение, сняв находящуюся в полу крышку лючка.

Какой бензонасос подходит на Форд Фокус 2?

Оригинальная запчасть стоит довольно дорого, поэтому, как альтернативный вариант, можно приобрести бензонасос, который поставляет к нам в страну итальянская компания ERA. Отметим, что компания не производит автокомплектующие, а всего лишь упаковывает и реализовывает их, как свой бренд. Поэтому, бензонасос на Форд Фокус 2, который предлагают итальянцы, является оригинальной запчастью, только, почему-то, стоит дешевле.

Аналогичные с фордовским бензонасосы стоят на автомобилях Volvo S40 и Mazda-3, правда, стоят они несколько дороже.

Читайте так же

Как проверить бензонасос на Форд Фокус 2?

Неисправность в системе топливоподачи можно установить по следующим признакам:

силовой агрегат не запускается;
во время движения часто возникают рывки, как будто мотору не хватает мощности, падают его обороты;
при работе силового агрегата на холостых оборотах можно отчетливо различить всевозможные шумы в области

Однако, при появлении описанных симптомов, не стоит опрометью, бросив все дела, бежать в автомагазин за новым бензонасосом. Вначале стоит его продиагностировать и убедиться, что именно он является источником описанных

Диагностика работы детали состоит из проверки создаваемого им давления. Сразу после включения зажигания начинает работать топливный насос. Поэтому, если он исправен и на его клеммы поступает напряжение, должен раздаться отчетливо слышимый звук его работы.

Стоит отметить, что при наличии давления в топливной системе насос подачи бензина не включится. Говоря проще, при повторном включении зажигания система уже находится под давлением и звук работающего бензонасоса не будет слышен.

Ford Focus не заводится

Ford Focus 2005 Europe Focus C-MAX 1.6L Duratorq TDCi (90PS) — DV6 не включается зажигание, не работает стартер.

Замена предохранителя на Форд Фокус 2

В данном мини уроке вы увидите(узнаете) как менять предохранитель на Форд Фокус 2

и как находить какой предо.

При подозрении поломки топливного электронасоса первым делом стоит проверить его предохранитель и реле.

Проверка давления осуществляется при помощи подключенного в цепь топливной рампы манометра. При нажатии акселератора прибор должен отреагировать на это изменением показаний. Обратное говорит о неисправности бензонасоса.

Моторчик бензонасоса

Этот элемент является основной силовой установкой насоса подачи бензина. Расположен он внутри бензонасоса и предназначается для нагнетания давления в системе топливоподачи.

В случае его выхода из строя парализуется работа всей системы. Оригинальная деталь стоит довольно дорого, поэтому, в качестве альтернативы, можно использовать электрический моторчик бензонасоса от автомобиля ВАЗ-2110, который полностью подходит для использования в Форд Фокус 2.

Реле бензонасоса. Где оно находится?

Нельзя не упомянуть в статье об этом важном элементе. Предназначается реле для включения и отключения бензонасоса, то есть, электронасос работает и создает давление в системе, в результате чего по магистрали бензин поступает в силовой агрегат. Как только давление достигает максимального уровня, реле отключает подачу

питания на топливный насос, и, наоборот, как только давление снижается – включает его.

Читайте так же

Расположено реле под приборной панелью. Дабы протестировать его работоспособность, достаточно включить зажигание. Если реле исправно, оно должно издать хорошо слышимый щелчок, свидетельствующий о начале его работы.

Если не работает бензонасос?

Повторим, что насос подачи топлива не любит контрафактный бензин и не прощает нерадивость водителя. Разборка отслуживших свой срок электробензонасосов показала, что большинство агрегатов вышли из строя из-за засорения фильтра тонкой очистки, которое вызывает перегрев устройства, следом за которым следует поломка бензонасоса. В такой ситуации только ремонт либо замена этого элемента позволят продолжить нормальную эксплуатацию автомобиля.

Кстати, самостоятельно разобрать и отремонтировать насос без определенных навыков и понимания устройства его работы вряд ли получится. Поэтому, чтобы не переплачивать лишний раз, следует отдать неисправное устройство в специализированную ремонтную мастерскую.

Замена бензонасоса на Форд Фокус 2

Как правильно снять топливный насос? Опишем поэтапную последовательность действий:

Необходимо обесточить электрическую цепь автомобиля, отключив аккумулятор.
В багажном отсеке нужно выкрутить крепежные болты с защитной крышки и снять ее. В поле доступа появится топливный насос, который находится сверху бензобака, рядом с датчиком.
Проводим сброс давления. Для этого с насоса снимаем топливные шланги, предварительно поставив на них метки, и отсоединяем провод датчика. Далее запускаем двигатель и ждем, пока он заглохнет, после чего необходимо

прокрутить еще раз стартер, дабы убедиться в отсутствии давления в системе.

Снимаем бензонасос, стараясь не повредить уплотнительное кольцо.

Заменяем нерабочее устройство.

Вот смотрите видео:

Цена бензонасоса на Форд Фокус 2

Перед тем, как озвучить, сколько стоит оригинальный на «Фокус», отметим, что в последнее время точки продажи автозапчастей заполнены дешевыми оригинальными комплектующими производства Польши и Чехии. Все бы и ничего, но на территории этих стран нет никаких подобных производств. Следовательно, под видом оригинальных фордовских запчастей продаются обычные китайские подделки. Стоит запомнить, что на оригинальные автомобильные запчасти всегда распространяется гарантия продавца.

Итак, средняя цена оригинального бензонасоса на Форд Фокус 2 сегодня составляет порядка 130, а его аналог, производимый компанией BOSCH, будет стоить около 70.

Внушительно! Поэтому очень важно следить за состоянием этой детали, своевременно выявлять и устранять ее мелкие неисправности, чтобы в будущем не выкладывать столь
