Всем доброго времени суток!
После того, как чудо установщики установили ГБО и я его успешно узаконил ( читаемГБО Poletron Часть 1 и ГБО Poletron Часть 2) проехал я счастливо 2 т.км. И вот дождался: ошибка Р0171 — бедная смесь. Напомню что чудо установщики окромя автокалибровки на ХХ ничего не настраивали. Я был готов к тому, что придётся доводить ГБО до ума самому и заранее позаботился об изготовлении шнура для подключения к газовому ЭБУ. Собственно для шнура понадобится помощь братского народа из Поднебесной в виде USB В RS232 TTL UART PL2303HX Авто Конвертер USB в COM и Авто 4 Pin Путь Герметичный Водонепроницаемый Электрический Провод Разъем Набор.
Полный размер
В сборке шнура ничего сложного. Главное красный провод «+» питания не подключать на разъём. Для пояснения пара фото с просторов Драйв2. К сожалению не помню откуда именно взял поэтому ссылку дать не могу. Да простят меня первоисточники.Помимо газового шнурка понадобился шнур для подключения к бензиновому ЭБУ и соответственно софт. В моём случае это шнур ELM-327 и программа OupenDiag.
Почему необходимо подключаться к бензиновому ЭБУ? Дело в том, что ЭСУД работает по т.н. замкнутой петле, ЭБУ по датчику кислорода видит богатая либо бедная смесь в данный момент и соответственно уменьшает или увеличивает подачу топлива уменьшением или увеличением времени открытия форсунок. Т.е. надо смесь обогатить — ЭБУ подаёт на форсунки импульсы большей длительности, надо обеднить — меньшей. Естественно помимо ДК это завязано на расход воздуха, его температуру, величину открытия дросселя, УОЗ и т.д., но в нашем случае важны немного другие параметры. А именно коэффициенты топливной коррекции. Коэффициент топливной коррекции — это число, показывающее на сколько ЭБУ необходимо уменьшить или увеличить топливоподачу. В Например коэффициент 1,05 это бедная смесь, а 0,95 — богатая. Коэффициент равный 1 — это стехиометрическая смесь. Коэффициенты топливной коррекции бывают кратковременный — показывает качество смеси в данный момент и долговременный (связанный с самообучением ЭБУ) — характеризующий подстройку ЭБУ под медленно меняющиеся параметры (например качество топлива).

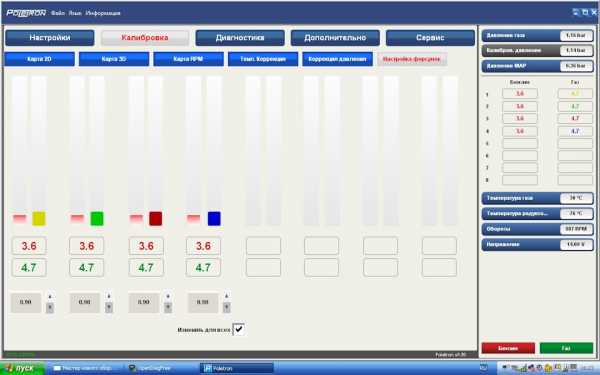

Подключившись в первый раз к газомозгу увидел следующее:
Полный размер
Тут я уже сделал автокалибровку, но основная суть понятна.
На графике три кривые:Полный размер
Полный размер
Да, кривые немного расходятся, но по коэффициентам топливной коррекции всё в порядкеПолный размер
Зависимости времени открытия бензиновых и газовых форсунок, а так же множитель можно увидеть не только в виде графиков, но и в виде 3D картыПолный размер
и карты RPM.Полный размер
Править множитель можно и в них, но на 2D карте это делать удобнее.Полный размер
Полный размер

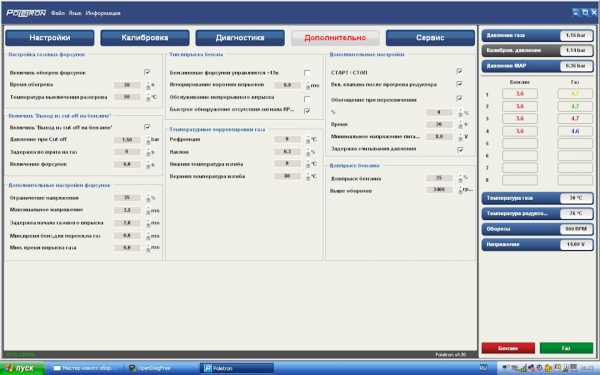

В настройке форсунок менять ничего не пришлосьПолный размер
Полный размер
Полный размер
Полный размер
Полный размер
Я не являюсь профессиональным настройщиком ГБО, вообще делаю это впервые. Всё, что написано в этой записи это моё личное понимание данного вопроса.
Всем удачи на дорогах.
www.drive2.ru
Небольшая предыстория о замене ГБО DGI на Poletron. Данная запись, это мое личное рассуждение и наблюдение по работе гбо и опыта эксплуатации в целом.
Скачать программу для блока Digitronic 3D-S Power V 11.1.0.1
Скачать программу для блока Poletron 26/3 V 3.64
Посмотреть устройство и ремонт форсунок Valtek
Изготовление универсального кабеля для программирования контроллеров ГБО
Через пол года после покупки машины решил установить ГБО. Ставил на СТО ГБО, т.к машина была первая и в то время о работе ГБО ничего не знал. В большинстве случаев установщики ГБО не объясняют сколько стоит оборудование и сколько стоит монтаж, а говорят общую стоимость ГБО. Поэтому они стараются установить бюджетное оборудование, а разницу положить себе в карман.
Поставили вот такой набор:
ЭБУ ГБО — Digitronic four maxi
Редуктор — Аляска 09
Форсунки — Rail IG1 (аналог Valtek)
Zoom
Аляска 09
ЭБУ — Digitronic four maxi
Rail IG1
После длительной эксплуатации (~20тыс.км) форсунки дали о себе знать. Хлопки в выхлопную и явное троение. Сначала редки хлопки, а потом участились. Заменил на форсунках колечки, которые стоят на плунжере. Троение ушло, но редкие пропуски воспламенения остались. Без подключения диагностики это было видно и слышно по работе двигателя, особенно на хх. В дальнейшем примерно каждые 10тыс.км менял эти колечки. Форсунки не калибровал. Как калибровать тут С каждой заменой колец на плунжере рейка умирала.
Поставили распространенный редуктор Аляска 09. Каким бы не был хорошим этот редуктор, но под большой нагрузкой просаживает давление. На моем двигателе и на новом рем.комплекте просадка давления составляет 0,30-0,40 Bar. Из-за этой просадки на больших нагрузках, а именно при резком разгоне идет обедненная смесь, что в первую очередь негативно сказывается на клапанах и потеря мощности. Из-за такого редуктора и ущербного Digitronic four maxi сложно настроить ГБО в целом. Карты постоянно расходятся.
Блок управления газа Digitronic four maxi. В этом блоке все по минимуму. Чего нет, а хотелось бы в первую очередь: экстра впрысков, корректировка по давлению газа, карта RPM.
О том как «правильно» поставили установщики.
Баллон 42 литра тор. Кинули в нишу под запаску и прикрутили на 1 болт. Вентиляцию баллона не сделали, магистраль вывели через штатную пробку в кузове багажника. Магистраль медная и поэтому не смогли ее уложить возле мультиклапана. Получилось так, что защитная крышка баллона лежит и трет магистраль.
Подогрев редуктора подключили в разрыв подогрева дросселя, причем после дросселя. Датчик температуры газа (не редуктора) поставили сразу на выходе из редуктора, дальше фильтр тонкой очистки и рампа с форсунками. Впускной коллектор алюминиевый, сверлили на месте не снимая. Штуцера врезали в сантиметрах 8-и от бензиновых форсунок. Шланги до штуцеров сделали разные по длине. После врезки штуцеров продули сжатым воздухом. Хотя есть возможность врезать вот так.
Zoom
И все таки зачем я меняю оборудование? Хочу сменить медную магистраль на пластик. Медь окисляется газом и получается шлак, который летит в редуктор. Получается вот такая гора шлака. Устранить все огрехи монтажа. Поставить комплект от Poletrona. Данное оборудование ранее ставил на Kia Rio.
Zoom
Редуктор полетрон 1200
Zoom
Форсунки полетрон 1,8
Zoom
Блок управления с поддержкой ОБД
Zoom
Мап сенсор
Zoom
Комплект Полетрон
www.drive2.com
Доброго времени суток всем читателям моего бортжурнала!
Итак по просьбам трудящихся долгожданный отчёт об установке ГБО POLETRON 26/3 STANDART на Калину Красную.
Скажу сразу: ГБО я поставил токмо из заботы о сохранности окружающей среды для потомков. Экология. Берегу природу, Мать вашу. Ну и нашу само собой))). Мне абсолютно безразлично что станет с двигателем, ГБЦ, ценами на газ и законами нашей многострадальной Родины.
И так, погнали.
Изучая ГБОшную тему остановил свой выбор на комплекте POLETRON 26/3 STANDART , он же. Всем любителям Вальтеков и Алясок просьба изучить внимательно ТТХ данного комплекта прежде чем писать : «зачем ты поставил это польское Г-но!».
Полетрон потому, что понравился он мне:). Просто понравился. своей универсальностью и открытостью. ПО регулярно обновляется, программа настройки простая, форсунки POLETRON F-1.8 аналог Барракуды, но разборные. Т.е. ремонтопригодные. К тому же довольно быстрые. Пока Вальтек открывается, F-1.8 успевает открыться и закрыться.
Редуктор POLETRON 1200.
Фильтр паровой фазы циклонного типа с отстойником.
Баллон НЗГА 42 литра ТОР.
Мультиклапан Атикер, какой именно не знаю, но сказали класса А.
Магистраль медь, будь она не ладна.
Фильтр паровой фазы циклонного типа с отстойником.
ВЗУ под бампер как временный вариант.
Ставить хотел сам, но меняющееся в нашей стране каждые пол года законодательство заставило задуматься о регитрации ГБО. В итоге пришлось искать сертифицированных лицензированных установщиков. С Полетроном рискнули связаться лишь в одном СТО. Они с зимы начали его ставить, правда совсем дешёвые комплекты и даже отговаривали ставить мой комплект, не хотели связываться. К слову точно так же не захотели иметь дело с Полетроном и другие установщики. А одни, я их считаю самыми крутыми в Омске вообще предложили мне поставить комплект BRC Alba за 30 т.р., Пообщавшись с знающими людьми и посмотрев сколько стоит РЕМКОМПЛЕКТ ФОРСУНКИ BRC IG 13 (ALBA) всё же выбрал Полетрон.
Надо отдать должное, установщики нормальные ребята, учли мои пожелания по размещению узлов ГБО
Но, как говорится хочешь сделать хорошо — сделай сам.
Про то как отговаривали брать именно этот комплект я уже сказал. Затем стали отговаривать от мультиклапана класса А, мол на данный объём баллона он не нужен. Потом не хотели делать вентиляцию баллона. Потом не хотели ставить термопластиковую магистраль да её у них не оказалось, а я не побеспокоился приобрести её заранее. Потом морщили нос когда я сказал, что врезку подогрева редуктора я уже сделал как мне надо. Стали искать кранчик печки…
Ладно, приехал к 9:00, забрал машину в 20:00. Что там было делать столько времени? Я так понял занимались в течении дня другими машинами, а мою делали по остаточному принципу.
Сделали автокалибровку и отправили восвояси.
Тут же начали всплывать косяки установщиков.
1. При трогании раздавался грохот. Стучала газовая рейка которую закрепили на впускном коллекторе со стороны моторного щита о фильтр паровой фазы который закрепили на моторном щите. Зазор между фильтром и рейкой был мм 5. Исправил переносом фильтра.
2. Был не закручен хомут на газовом шланге с редуктора. А мне ещё жена говорила чёт газом попахивает. Исправил когда переносил фильтр.
3. Тормозные трубки с ГТЦ упирались в угол редуктора, подложил резину. открутил гайку обнаружил…
4. Сорвали резьбу на шпильке ВУ на которую закрепили редуктор. Кое как накрутил гайку
5. Рейку закрепили так, что с дренажного отверстия под лобовым стеклом на разъёмы форсунок капает вода. Надо мастырить какой-нибудь щиток.
6. Клемму «-» газомозга вопреки указаниям схемы прикрутили к шпильке термостата на которой она благополучно обломилась дней через 10. Исправили с помощью пассатиж и изоленты… я в шоке если честно…
7. В программе задали тип форсунок Барракуда, можно ошибкой не считать, но всё таки Полетрон же.
8. Благополучно прикарманили 1,5 метра тосольного шланга когда врезали редуктор. Я ставил шланг длиной 2 м, потратили от силы см 40.
9. Не дали рассчитаться картой, сославшись на то, что типа поздно и деньги они уже потратили.
10. Не дали чек. типа бухгалтера нет, завтра приедь.
11. Сделали ошибку в декларации, написали что у меня ТС М2. потерял из-за этого день в очередях в ГАИ.
12. Обломили поплавок в баллоне сославшись на то, что зимой я с ним замучаюсь. Не знаю конечно, может они и правы.
Полный размер
Полный размер
Полный размер
Газовый ЭБУ
Полный размер
Отбор вакуума
Полный размер
Полный размер
Фильтр паровой фазы после переноса.
Полный размер
Злополучное дренажное отверстие.
Полный размер
Полный размер
Полный размер
Доступ к винту регулировки давления есть
Полный размер
Полный размер
ВЗУ временно под бампер
Полный размер
Злополучная клемма массы, даже обломок старой не удалили…
Взяли с меня 31700 р.
В итоге сделал я вывод: В Омске никто не хочет работать. Делают абы как, а за новое и браться не хотят.
Предстоит ещё разбираться с настройками, т.к. уползают карты и стала выскакивать ошибка бедная смесь. Но это уже по приезде с вахты.
Ну и для тех кому лень читать маленький любительский обзор
Всем удачи на дорогах! И берегите природу;)
www.drive2.ru
Основным видом деятельности компании POLETRON является разработка микропроцессорных систем управления для автомобильных газовых систем (LPG/CNG, пропан/метан). Также компания занимается созданием специального программного обеспечения на различных аппаратных платформах (Intel PC / PDA ) и различных операционных систем ( Windows7, 8, NT, 2000, XP, Windows CE , UNIX/Linux).
В 2003 году был разработан первый тип микропроцессорных контроллеров для сжиженного газа/СПГ — Poletron 26/1. В 2008 году было внедрено второе поколение систем 26/2.
2015 год ознаменовался выходом на Российский рынок новой системы распределенного впрыска газа 4-ого поколения POLETRON 26/3. В ее разработке учитывались уникальные особенности Российского рынка (качество газа, квалификация сервисных центров и т.д). Результатом стала система, идеально сочетающая в себе следующие качества:
Гарантия 2 года с дня производства от производителя. В конструкции систем и производстве используются современные микропроцессоры RISC ведущих компаний: RENESAS (Hitachi/Mitsubishi), ST (ARM), Microchip, ATMEL. Преимуществом производства Poletron является современное технологическое оборудование и высококвалифицированные специалисты с богатым опытом.
Линейка электронных блоков управления предназначена для современных автомобилей, пользователи которых предпочитают хорошее качество за разумную цену. Большие возможности управляющего программного обеспечения контроллера это характерная черта этой линейки продуктов. Выпускаются для двигателей с 4 цилиндрами. |
Эта линейка электронных блоков управления, предназначенных для самых современных автомобилей, для которых технологические требования вынуждают применять блоки управления последнего поколения, оснащенные модулям связи c бензиновым контроллером по протоколу OBD II. Те кто выбирают именно эту линейку продуктов, предпочитают качество, престиж и надежность. Выпускаются для двигателей с 4,6,8 цилиндрами. |
|
STANDART |
PREMIUM |
КОНСТРУКЦИЯ: |
||
Алюминиевый водонепроницаемый корпус |
* |
* |
Герметичным разъемом AMP/Tyco |
* |
* |
ЭКСПЛУАТАЦИОННЫЕ ФУНКЦИИ: |
||
Автоматический переход на питание газом |
* |
* |
Адаптирован для работы как с сжиженным газом – пропан (LPG), так и с сжатым природным газом – метаном (CNG) |
* |
* |
Функция подогрева газовых инжекторов |
* |
* |
Работа с датчиками температуры различного сопротивления. |
* |
* |
Обслуживание газовых форсунок с сопротивлением 1Ώ. |
* |
* |
Возможность установки значения пробега для сервисного контроля и функция кредит. |
* |
* |
Возможность применения медленных реек газовых форсунок при коротком времени впрыска бензина. |
* |
* |
УСТАНОВКА И РЕГУЛИРОВКА, ФУНКЦИИ ПРОГРАММЫ: |
||
Считыватель системы OBD, работающий на магистрали CAN, с возможностью просмотра основных диагностических параметров, регулировок, а также вычисления и сброса ошибок OBD. |
|
* |
Считывание значений зонда Лямбда 2. |
|
* |
Продвинутая цифровая фильтрация всех входных сигналов. |
* |
* |
Возможность сбора данных для регулирования во время движения без необходимости езды с ноутбуком. |
* |
* |
Автоматическое определение типа управления бензиновыми форсунками (последовательность / полупоследовательность / непоследовательность). |
* |
* |
Три вида калибровки командоконтроллера ( 3D,2D,RPM). |
* |
* |
Новые алгоритмы калибровки (отдельная калибровка каждого цилиндра). |
* |
* |
Алгоритм противодействующий остановке двигателя при выходе «CUTOFF» для автомобилей с турбо усилением. |
* |
* |
Алгоритм позволяющий обслуживать автомобили, в которых происходит явление непрерывного впрыска бензина при высоких оборотах. |
* |
* |
Интуитивный графический интерфейс, однозначно показывающий состояниекаждого эмулятора и форсунок LPG для разных видов управления. |
* |
* |
Инструменты, позволяющие тестировать во время работы каждый эмулятор и форсунку LPG отдельно для каждого цилиндра. |
* |
* |
Контроль превышения газового потока через форсунки. |
* |
* |
Автоматическое конфигурирование управления газовыми форсунками в соответствии с бензиновыми форсунками, свободная модификация этого управления в зависимости от потребностей. |
* |
* |
Функции считывания параметров осциллографов. |
* |
* |
Возможность корректировки значений в зависимости от температуры газового потока на рейке форсунок LPG (опция скрыта паролем). |
* |
* |
Устанавливаемые параметры CUT OFF (полный, неполный CUT OFF на бензине). |
* |
* |
