Приближается сезон и каждый холодильщик или человек связанный с холодильным оборудованием озадачивается вопросом — а что делать с хладоном 12 Высокая цена, которая по мере источения запасов хладона 12, продолжает расти, заставляет обратить внимание на его заменители. Выбор заменителей хладона 12 очень велик. Давайте попробуем разобраться чем они отличаются, и, вообще, если заменять, то какой заменитель лучше?
Во первых, хладон 12 или дифтордихлорметан — это газ, все молекулы которого состоят ТОЛЬКО из молекул этого самого хладона 12 или CF2Cl2. Это значит, что при утечках выходит только хладон 12 и ничего более — т.е. состав того, что осталось внутри системы не меняется (в отличие от количества). Такие газы называются азеотропными. Следовательно и дозаправку можно производить по мере необходимости, не заботясь о процентном соотношении, входящих в него веществ. Да и совсем не важно, сколько в системе этого хладона 12 осталось много или мало. Ведь мы дозаправляем именно то, что улетучилось.
Теперь давайте обратимся к заменителям хладона 12. Только ленивый не решил чего-нибудь изобрести, чтобы влить вместо хладона 12, да ещё так, чтобы это работало. На сегодняшний день количество заменителей перевалило уже за сотню. И, судя по всему, это не предел. Так можно заменять или нет и, если можно, то чем.
Вот тут и наступил черед узнать тот минимум, который надо для принятия решения. Хладон 12 — газ, который очень хорошо растворяется в минеральном масле. Растворяется он потому, что в молекулу его входит хлор. Собственно из-за этого самого хлора его и запретили производить. Растворяться в «минералке» может также так называемая «водородная цепочка» т.е. те газы, которые горят.
Тут мы и подошли к самому главному: В заменитель хладона 12 или входит газ, в который входит хлор, хотя бы в небольших количествах, или горючий газ.
Вот тут возникает первый тип заменителей — горючие. Некоторые даже взрывоопасные. Справедливости ради любой холодильщик знает, что если в бытовой холодильник заправить вместо хладона 12 — пропан, то холодильник будет прекрасно работать. Правда есть некоторая тонкость, касающаяся безопасности подобного шага. Для тех у кого в ресивер помещается хотя бы 1 кг хладагента или больше (что далеко не редкость) существует вероятность создания на базе своего холодильника взрывного устройства значительной мощности. Если же подобная перспектива не устраивает, то данный тип хладагента Вам не подходит.
Значит надо что-то смешать с хлором. Из того, что пока еще разрешено производить хлор входит только в хладон 22. Но из-за высокого давления он не слишком подходит, да и в нашем любимом минеральном масле растворяется не очень то хорошо. Значит надо что-то добавить, что снизит давление да и поможет раствориться в «минералке».
Вот здесь можно обратиться ко второму типу заменителей хладона 12 — СМЕСЬ на основе хладона 22 и чего-то еще. Вот тут и наступил момент истины. Все наперебой бросились добавлять чего-то, что поможет снизить давление. Собственно этим все заменители и отличаются.
Выбор не большой: это R21- только у нас в стране, R152a, R142B, R124 и т.д. Здесь очень важно, чтобы то, что добавляется было газом, а не жидкостью. Совершенно ясно, что хладон, как впрочем и смесь, рано или поздно из системы выйдет. Это вопрос времени. А вот что останется внутри? Смесь, которая «выкипает» по разному называют не азеотропной. Тут возникаем прямая аналогия с пепси-колой — пока есть «пузырьки» и жидкость — это пепси-кола. А вот если ее хорошенько потрясти, а затем открыть пробку, то газы выйдут и останется одна «водичка». Точно также происходит и в компрессоре — пока там есть «пузырьки» — смесь будет работать, а вот если они выйдут — останется одна жидкость и что-то ещё, в зависимости от того какая смесь использовалась при заправке системы. Если это хладон 21, с температурой кипения +8,9 C°, который и при температуре + 10 -+15 является легко кипящей жидкостью, то результат легко предугадать — заклиненный компрессор или загнутые клапана — вопрос времени. Кроме того, по словам иностранцев, вместе, с хладоном 21 нужно выдавать список болезней, которые возникнут при работе системы с ним. Т.е. более чем сомнительное удовольствие Советовать не хочется, но выводы напрашиваются сами собой — это нам не подходит. Кстати, для справки с добавлением хладона 21 — это C10( R21-50%/R22 -50%), M1ЛЕ (R22/R142b/R21), Астрон (R22/R142b/R21) Справедливости ради у иностранцев, которые озаботились заменой хладона 12 значительно раньше нас, вопрос с тем чего добавлять уже не стоит. Это видно из таблицы.
ASHRAE классификация | HCFCs | HFCs | HCs | |||||
22 | 124 | 142b | 134a | 227ea | Бутан (-600) |
Изобутан (R-600) |
||
401A | 53% | 34% | 13% | |||||
401B | 61% | 28% | 11% | |||||
401C | 33% | 52% | 15% | |||||
406A | 55% | 41% | 4% | |||||
409A | 60% | 25% | 15% | |||||
414B | 50% | 39% | 9.5% | 1.5 | ||||
414A | 51% | 28.5% | 16.5% | 4% | ||||
20% | 80% | |||||||
41% | 15% | 40% | 4% |
Неплохим представляется нам в качестве добавки — R142B. И не дорогой, и в масле помогает растворяться. По этому пути пошли и в Кирово-Чепецке. Только к чему столько разных марок — КЖ, ПЖР , и т.д. А ответ очень прост — они отличаются соотношением хладона 22 и 142В. В большом оборудовании дырок больше, а значит и хладон 22 будет испаряться быстрее. Соответственно хладона 22 требуется побольше. Правда при заправке надо использовать от 60% до 80% от заправки R12, что определяется опытным путем. Вот здесь все эти КЖ и ПЖР собственно говоря и сходят на нет. Да и обращаясь к мировому опыту — ну нет там никаких ни КЖР и ПЖов.
Так что же брать? Нам представляется R406a самым компромиссным решением — и опыт по нему большой и стоит не дорого. Либо, в крайнем случае, смесь R22 /R142b (55%/45%). Что же касается R401 и R409 — конечно они хорошие заменители, но вот их цена сопоставима с самим хладоном 12, а переплачивать, за заведомо менее качественный продукт, т.к. любой заменитель, взять хотя бы сливочное масло и маргарин все равно хуже оригинала, могут только иностранцы, озабоченные экологией. Мы попытались разобраться в том море заменителей хладона 12, а уж выбор, в конечном итоге, будет за Вами.
ruscold.com
Категория: Фреоны
Опубликовано: 03 августа 2014
Между тем, сейчас выпускается достаточное количество заменителей хладона R12. На данный момент известно более 100 марок заменителей, и постоянно появляются новые. Характеристики их различны, что несколько усложняет процесс их выбора.
Для того, чтобы разобраться в том, какие заменители хладона R12 подходят для каждого конкретного случая, нужно вспомнить о свойствах самого хладона R12.
Хладон R12 – азеотропный газ. Его формула CF2Cl2. Данный газ состоит из молекул одного вида, и, при утечках, из системы выходит лишь сам газ, состав газа в системе, в свою очередь, также неизменен.
Это свойство хладона R12, в частности, значительно упрощает дозаправку системы. Не нужно думать о пропорциях оставшегося в системе вещества, не возникает вопросов о дозаправке. Не имеет принципиального значения даже количество оставшегося в системе хладагента.
Для того, чтобы правильно выбрать заменитель хладона R12, обязательно нужно знать и о таком его свойстве, как отличная способность растворяться в минеральном масле. Если внимательно посмотреть на формулу этого газа, видно, что он содержит в своем составе молекулы хлора.
Кстати, именно содержание в хладоне R12 хлора стало причиной запрета его производства. Водородная цепочка, или горючие газы, также обладает способностью растворяться в минеральном масле.
Таким образом, портрет заменителя хладона R12 начинает приобретать очертания. Он обязательно должен содержать горючие газы или хотя бы минимальное количество хлора.
Это и есть первое основание для классификации заменителей хладона R12. Итак, заменителя хладона R12 на основе горючих газов. Заметим, что часть этих газов обладает и таким неприятным свойством, как взрывоопасность.
В принципе, можно заправить бытовой холодильник, работающий на хладоне R12, пропаном. Работоспособность холодильника при этом сохранится. Но стоит подумать и о безопасности такого варианта заправки. Здесь существует вот какой нюанс: устройства, с емкостью ресивера более 1 килограмма при заправке горючими газами вполне могут взорваться. Причем, мощность такого взрыва будет весьма впечатляющей. Так что, в большинстве случаев замена хладона R12 горючим газом неоправданна, и стоит поискать менее опасные заменители.
Например, все-таки содержащие в своем составе хлор. Правда, из-за практически повсеместного его запрета, выбор здесь невелик, если не сказать, скуден. Сейчас единственный разрешенный к производству хладагент, содержащий в своем составе хлор – это хладон R22.
Но в чистом виде хладон R22 не может полноценно заменить хладон R12, поскольку плохо растворяется в минеральном масле и имеет слишком высокое давление.
Здесь на сцену выходит третий, и самый распространенный тип заменителей хладона R12 – смеси.
Основой большинства смесей является как раз хладон R22, а остальные компоненты, входящие в состав смеси, призваны решить описанные проблемы, то есть высокое давление и низкая способность растворяться в минеральном масле.
Примеры таких смесей – R152a, R142B, R124, а также российский R21. При составлении смеси важно придерживаться такого правила: добавлять к газу жидкость крайне нежелательно. Причина этого ограничения, можно сказать, лежит на поверхности. Понятно, что абсолютно герметичных систем не бывает. И хладагент со временем вытекает из системы, иначе никакая заправка и дозаправка просто были бы не нужны. И, если хладон R12, как уже было сказано азеотропных газ, то смеси в большинстве своем этим качеством не обладают, то есть, они вытекают из системы, так сказать, покомпанентно. И предугадать процентный состав оставшегося в системе вещества очень сложно.
Худшими азеотропными свойствами обладают смеси, состоящие из жидкости и газа, так как при неблагоприятных условиях, скажем, даже при незначительном повышении температуры, газовая составляющая покинет систему в первую очередь.
За рубежом поиск решать проблему создания заменителей для хладона R12 начали намного раньше, чем в России. И добились в этом значительных успехов. Может быть, поэтому зарубежные специалисты не слишком жалуют наш хладон R21 и утверждают что количество проблем, которые могут возникнуть в системе при работе на хладоне R21, настолько велико, что их впору вносить в список, который должен выдаваться с каждой емкостью такой смести.
Тем не менее, в России поиски эффективного заменителя продолжаются. Так, в городе Кирово-Чепецк, в качестве добавки к R22 было решено использовать R142B. Этот хладон прекрасно растворяется в минеральном масле, а стоимость невысока. По названию смеси (ПЖ, КР и так далее) легко можно определить, в каком соотношении в ней находятся хладоны R22 и R142B.
Зачем нужны разные соотношения? Они зависят от типа и габаритов холодильного оборудования. Понятно, что в крупном промышленном агрегате скорость испарения хладона R22 значительно выше, следовательно, его процентное содержание в смести должно быть достаточно высоким. Точно соотношение компонентов, как правило, определяется опытным путем, причем эта величина может колебаться в пределах от 3:2 до 4:1 достаточно свободно.
Итак, выбор заменителя для хладона R12 зависит от многих факторов. Споры о целесообразности применения тех или иных заменителей и поиск новых вариантов ведутся до сих пор. Неплохо зарекомендовал себя заменитель R406a, цена которого вполне приемлема. Хороши и таких заменители, как R401 и R409, но стоимость их вполне сравнима со стоимостью чистого хладона R12. Неплохо работает и смесь R22 /R142b. Так что, выбор есть.
Просмотров: 12448
www.vaschmaster.ru

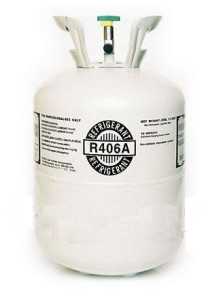

Фреон R 406A специально разработан как заменитель озоноразрушающего френа R12 и заменителя 500 фреона. Фреон этот не новый.
406 фреон получают при смешивании трех различных фреонов: 22 фреона 55%, фреона 142b 41% и фреона 600A 4%. Этот фреон не горюч и его рекомендуют применять для замены 12 и 500 фреонов стационарных а так же в автомобильных кондицеонерах.
За счет добавления в смесь 600 фреона повышается процент возврата масла из системы к компрессору, а так же способствует лучшему растворению фреонов в масле.
Фреон марки 406 рекомендуется для применения в системах кондиционирования и холодильном оборудовании с температурой кипения выше 26 градусов.
406 фреон принят международным сообществом по охране природы и разрешен для применения в любом холодильном оборудовании. Он подходит для любых холодильных установок ранее использовавшие либо 12 фреон, либо 500, он хорошо растворяется в минеральном масле. Применять его можно в транспортных холодильных агрегатах, витринах, для установок фармацевтики, для охлаждения молочных продуктов, торговых автоматах.
С 18 декабря 2000 года, фреон 406а, считается наиболее подходящим заменителем для систем воздушного охлаждения воздуха, как в автомобилях, так же в промышленных и бытовых кондиционерах.
Применение хладагента 406а порой не снижает производительность холодильной установки, а даже немного повышает. Замена масла при применении 406 фреона имеет смысл, если возвращение масла в компрессор затруднено из-за размеров и длинны холодильной установки.
Тут рекомендуется заменять масло почти на 80 процентов. А если это торговый автомат, или бытовой холодильник и масло свободно возвращается в компрессор, замена не требуется. Так же всегда нужно менять фильтр осушитель.
Фреон R406A можно применять с любыми минеральными маслами, а так же алкидбензольными маслами. Заменяя минеральное масло алкидбензольным, нужно обязательно брать масло той же вязкости, как и минеральное.
domxolod.ru
Небольшие аспекты связанные с заменой (ретрофитом) фреона, для информации.
Что бы вам не говорили в кондиционерных фирмах. Послушайте практика.
Если кому-то очень надо, для снижения уровня дремучести, предлагаю прочитать книжечку Бабакин Б.С. «Альтернативные хладагенты и сервис холодильных систем на их основе». В простой и доступной форме описан процесс ретрофита R12 на R134а, что для этого необходимо и с чем придется столкнуться.
Прежде чем орать «R12 запрещен! !», поглядите, есть ли он в продаже в сервисных центрах, может просто заправить то что нужно? Не мешайте кондиционеру работать.
В общем, чтоб сделать правильную замену фреона нужно сильно потратиться. Чтоб потом не говорить, блин, куда девается фреон, почему клинит компрессор, почему не холодит кондей, да и вообще кондей это плохо, т.к. задолбался ремонтировать.
Не вздумайте 134-й в 12-й добавлять, будет нехорошо.
Не слушайте разводилово, по секрету, от спеца, что недавно от бороны отлучился. «Спецам» пофиг ресурс вашего кондея. Чем чаще проблемы, тем больше рубица бабла.
Есть рекомендации производителей кондиционеров. Там не совсем дураки работали. Без обид, просто кондиционирование это сложно, местами совсем сложно.
Дополнение 1:
Фреоны этих двух типов несовместимы, заправка автомобильных кондиционеров фреоном R134 вместо фреона R12 (и наоборот) почти неминуемо выводит кондиционер из строя из-за образования твердых продуктов реакции разных фреонов (и разных масел)
Как аргумент полной смены 12-го на 134-й:
R12 хлоросодержащий фреон. Сие особенно актуально для курящих, ибо при утечке R12 он будет разлагаться от сигареты прямо под вашим носом, образуя в т.ч. фосген. определенная доза которого приводит к параличу сердечной мышцы и остановке сердца.
134-й в этом плане менее опасен. он просто взрывается если что но чтобы получить такую концентрацию его в воздухе — надо опорожнить целый баллон в салоне.
Дополнение 2, медицинское:
12-й начинает разлагаться при t>330гр, с образованием хлорида водорода, фтористого водорода и следов фосгена.
134-й, разлагаясь, выделяет фтороводород, синоним — плавиковая кислота. В общем тоже весело… При высоких концентрациях — раздражение глаз и слизистой носа, слезотечение, блефароспазм, слюнотечение; могут развиться медленно заживающие изъязвления конъюнктивы глаз, слизистых носа, полости рта, гортани и бронхов, гнойный бронхит, носовые кровотечения. Иногда рвота, колики, симптомы действия на центральную нервную систему, ощущение удушья, приступы тетании. Сердечно-сосудистые повреждения: изменение проводимости, острая дилатация сердца, нарушение коронарного кровообращения, падение кровяного давления, выраженная недостаточность кровообращения. Функциональные заболевания печени; возможно развитие токсического гепатита. Нефропатия. Увеличение содержания гемоглобина и эритроцитов в крови, замедленная РОЭ, лейкопения, нейтропения, относительный лимфоцитоз. Исходом отравлений могут быть бронхиты, пиевмосклероз, броихоэктазы, дистрофические изменения миокарда, поражения печеии. При очень высоких концентрациях — спазм гортани и бронхов. Смерть в результате поражения легких (кровоизлияния и отек). Хроническое отравление может вызываться даже небольшими концентрациями за счет фторид-иона, обладающего высокой токсичностью.
Автор
legnum.info
Содержание статьи:
Хладагент R12 на западе запрещен для использования в холодильном оборудовании, поэтому производство его ограничено, а цена продолжает расти. Вещество разрушает озоновый слой, поэтому применять его становится все более невыгодно. Стоит вопрос о том, чем можно заменить фреон R-12 и насколько это возможно. С другой стороны, новые типы фреонов предъявляют более высокие требования к оборудованию – к качеству труб, пайки. Связано это с тем, что давление в системе повышается, когда используется современный тип охлаждающей жидкости, и устаревшие системы могут не выдержать, дать протечку. Заменять жидкость необходимо на такую, у которой физические и химические характеристики схожи.
Это бесцветный газ, имеет специфический запах. В эксплуатации безопасен, не взрывается. Разлагается при температуре свыше 330 градусов. В таком случае возможно выделение газа – фосгена. При концентрации в помещении более 30 % развивается удушье.
Химически не связывается ни с какими металлами, поэтому не повреждает детали кондиционеров изнутри. Утечки происходят из-за повышенной текучести, при которой вещество проникает через мельчайшие щели и нестыковки. Способен просачиваться через естественные поры в чугуне. Это свойство имеет обратную сторону: масло, которое добавляется в холодильную жидкость, благодаря текучести проникает между всеми деталями, снижая коэффициент трения и продлевая срок эксплуатации.
Температура кипения фреона R12 – 29,74 градуса.
Утечки в кондиционерах происходят всегда, как бы плотно не была запаяна конструкция. Вопрос в том, сколько и чего нужно доливать, если вещество испаряется или вытекло. Жидкость R12 имеет большое преимущество – она состоит только из молекул дифтордихлорметана. Если вещество испаряется, то доливать нужно только его. Есть хладагенты, которые испаряют какой-либо один химический элемент, входящий в состав. Приходится высчитывать, сколько и чего дозаправлять в процентном отношении.
Если кондиционер начинает барахлить, не вырабатывает то количество холода, которое заявлено, значит пора делать заправку. Но по имеющимся ценам на вещество R12 стоит подумать – не легче ли его стравить и купить заменитель фреона R12. Их насчитывается более сотни, так что выбор есть. Осталось выяснить, какой лучше, дешевле, меньше испаряется, дает больше холода.
В холодильном оборудовании, работающем на фреоне R12, используется только минеральный растворитель. Хлор растворяется только в таком виде масла. Заменитель будет содержать либо в небольшом количестве хлор, либо должны применяться горючие газы, которые также можно растворить в минеральном веществе. Здесь нужно решить, что важнее:
Если в холодильник заливают, к примеру, пропан вместо R12, то он работает. Но присутствие более 1 кг такого вещества делает прибор взрывным устройством. При некоторых условиях он способен воспламеняться:
Такая перспектива не радует, поэтому нужно искать дальше. Хлорсодержащий R22 не подходит, так как давление у него выше. Выход нашли и не один. В R22 начали добавлять различные вещества, снижающие давление газа и не мешающие ему растворяться. Все аналоги фреона R12 отличаются добавками к R22.
Вот некоторые из них:
Любой аналог продукции все равно не сможет соперничать с оригиналом, поэтому решать, что заливать вместо фреона R12, должен хозяин кондиционера.
Масло для фреона R12 необходимо. Оно обеспечивает работу трущихся деталей. Снижение трения увеличивает срок службы компрессора, замена которого – дорогое удовольствие. Смазочные материалы отводят часть тепла, так как масло нагревается дольше. Большое значение имеет степень смешиваемости (растворимости) фреона и масла.
Для фреона R12 используются только минеральные смазочные материалы, изготовленные на основе нефти – нафтеновые и парафиновые. При выборе масла важно знать, что температура застывания и текучести были ниже температуры кипения хладагента.
При работе в холодильном оборудовании цель смазки – создание прочной пленки на трущихся деталях. При повышении температуры выше положенного значения поверхностное натяжение масла снижается, а вязкость увеличивается, что препятствует нормальному растворению хладагента и его циркуляции.
Минеральные вещества более чувствительны к температурам. Если происходит перегрев оборудования по каким-либо причинам, нарушается процесс смешивания веществ, повышается кислотность и масло темнеет. После ремонта сливают жидкость и закачивают новую. Повышение кислотности приводит к сгоранию обмотки электродвигателя.
Смазочные материалы для дозаправки холодильного оборудования покупают у надежных поставщиков, так как некачественный состав и наличие в нем воды приводит к химическим процессам внутри кондиционера, что отрицательно сказывается на его работе.
Заправку выполняют, имея все необходимые инструменты, а именно, прибор для вакуумирования системы. Наличие остатков воздуха в системе перед заправкой сказывается на стабильности химического состава фреоно-масляной смеси.
Нельзя смешивать минеральное и синтетическое масло.
Марка производитель смазочных материалов Mobil Gargoyle Arctic Oil 300 или 155 предлагает высококачественные компоненты для кондиционеров. Из-за депарафинизации (очистки) вещество имеет хорошую текучесть даже при самых низких значениях температуры. Помутнение масла происходит редко – при очень высоких температурах. Смазка очищена от влаги и запечатана в заводскую упаковку. При эксплуатации следует принимать меры, чтобы вода не попала в масло.
При работе с оригинальными маслами не требуется особых мер предосторожности. Вещество не оказывает негативного воздействия на здоровье человека.
strojdvor.ru
Обозна-чение | Название | Химическая формула | Молекулярная масса | Температура,°С | |
испарения при 760 мм рт.ст. | замерзания | ||||
R12 | Дифтордихлорметан | СF2Сl2 | 120,9 | -29,8 | -158 |
R13 | Трифтормонохлорметан | СF3Сl | 104,5 | -81,5 | -181 |
R13В1 | Трифтормонобромметан | СF3Br | 148,9 | -58 | -168 |
R21 | Монофтордихлорметан | СHFСl2 | 102,9 | -8,9 | -135 |
R22 | Дифтормонохлорметан | СHF2Сl | 86,5 | -40,8 | -160 |
R115 | Пентафтормонохлорметан | СF3СP2Сl | 154,4 | -38,7 | -106 |
R 502 | R22 (48,8%) + R115 | СHF2Сl + | 111,6 | -45,6 |
|
В присутствии открытого пламени хладоны разлагаются с образованием токсичных продуктов, большинство из которых обладает характерным запахом даже при незначительных концентрациях. Хладоны 12, 13, 13В1, 22, 115, 502 при высоких концентрациях вызывают удушье из-за недостатка кислорода. Хладон 21 при высоких концентрациях оказывает наркотическое воздействие. Хладон 502 не имеет предупреждающего запаха и не имеет границы между нетоксичной и опасной для жизни концентрациями.
Хладагенты, рекомендуемые для замены R12
Обозна-чение | Состав (массовое содержание%)
| ODP | GWP |
| |
Рекомендуемое масло | Темп кип. С 1 бар | ||||
R134a | CF3Ch3 | 0 | 1300 | POE | -26 |
R401A | R22/R152A/124 (53/13/34) | 0,037 | 1100 | POE, M/A2,A | -33 |
R409B | R22/R152A/124 (61/11/28) | 0,040 | 1200 | POE, M/A2,A | -34,6 |
R409A | R22/R152A/124 (53/13/34) | 0,048 | 1460 | POE, M/A,A | -34,5 |
R413A | R134a/218/600a (88/9/3) | 0 | 1800 | POE, M/A,A,M,PAO | -35 |
R290/R600a | R290/R600a | 0 | 3 | POE, M/A,A,M,PAO |
|
R600a | CH(Ch4)3 изобутан |
|
| POE, M/A,A,M,PAO | -11 |
ODP – показатель разрушения озонового слоя относительно фтортрихлорметана R11
GWP — показатель глобального потепления относительно окиси углерода на расчетный период 100 лет
Фреон 134a — бесцветный газ, является одним из первых хладагентов, который был изготовлен без применения хлора. Безопасен, не токсичен и не воспламеняется при любых значениях температуры. Чаще всего данным хладагентом заправляют автомобильные кондиционеры, холодильное оборудование промышленного и бытового назначения.Используется для изготовления других марок фреона.
Фреон R12 относится к группе хлорфторуглеродов. Бесцветный газ со специфическим запахом. Один из наиболее распространенных и безопасных в эксплуатации хладагентов. Невзрывоопасен, при t > 330 °С разлагается с образованием хлорида водорода, фтористого водорода и следов отравляющего газа — фосгена. Характеризуется текучестью, что способствует проникновению его через мельчайшие неплотности. В то же время благодаря повышенной текучести R12 холодильные масла проникают во все трущиеся детали, снижая их износ. При объемной доле в воздухе более 30 % наступает удушье из-за недостатка кислорода. Растворяется в масле, слабо растворяется в воде. Применяют в одноступенчатых холодильных машинах с температурой конденсации не более 75 °С и температурой кипения не ниже -30 °С, в бытовых холодильниках, кондиционерах. Заменяют : R134а, R401b, R401c, R406а, R413a, R600a.
Фреон R22 — инертный в химическом отношении, негорючий, не взрывоопасный сжиженный под давлением,газ. При нормальных условиях Фреон R22 является стабильным веществом, которое под действием температур выше 400°С может разлагаться с образованием высокотоксичных продуктов: тетрафторэтилена , хлористого водорода , фтористого водорода . При нагревании свыше 250 град. цельсия образуются весьма ядовитые продукты, например фосген COCl2, который в годы первой мировой войны использовался как боевое отравляющее вещество. Используется как хладагент в средне и низкотемпературных холодильных системах промышленного, торгового и бытового оборудования.
Фреон R600а. Химическая формула Фреона R 600 a — С4Н10 (изобутан). Фреон R600 a является природным газом, поэтому он не разрушает озоновый слой и не способствует появлению парникового эффекта . По этим характеристикам R600a имеет значительное преимущество перед Фреоном R12 и Фреоном R134a. Масса хладагента, находящегося в холодильном агрегате при использовании изобутана, значительно сокращается (примерно на 30%). Удельная масса изобутана в 2 раза больше удельной массы воздуха — в газообразном состоянии Фреон R600a стелется по земле. Изобутан хорошо растворяется в минеральных маслах и имеет более высокий холодильный коэффициент, чем Фреон R12, что уменьшает энергопотребление. Применяется в холодильной бытовой технике и передвижных кондиционерах комнатных. Хранить R600a следует при температуре не выше 20˚С, избегать длительного воздействия прямых солнечных лучей, подальше от открытого огня. Изобутан горюч, легко воспламенятся и взрывоопасен, но только при взаимодействии с воздухом при объемной доле хладагента 1,3-8,5%. Нижняя граница взрывоопасное™ (1,3%) соответствует 31 г R600a на 1 м3 воздуха; верхняя граница (8,5%) — 205 г R600a на 1 м3 воздуха. Температура возгорания -460°С.
Холодильные агрегаты с R600a характеризуются меньшим уровнем шума из-за низкого давления в рабочем контуре хладагента. Так как в холодильных агрегатах R600a используется в минимальных количествах, то его не требуется утилизировать, оставшийся хладагент остается растворенным в масле. Хладагент R600a не наносит вреда окружающей среде. Использование изобутана в существующем холодильном оборудовании связано с необходимостью замены компрессоров на компрессоры большей производительности, т.к. по удельной объемной холодопроизводительности R600a значительно проигрывает хладагенту R12 (практически в два раза). Благодаря высоким энергетическим свойствам R600a, количество хладагента, заправляемое в холодильный агрегат, сокращается по сравнению с R12 примерно на 60 %. Вместе с нормой заправки сокращаются и заправочные допуски, вследствие чего холодильный агрегат следует заправлять R600a особенно тщательно. Рекомендуемые масла Минеральные: ХФ12-16, Mobil Gargoyle Arctic Oil 155 , 300, Suniso 3GS и 4GS.
Фреон R410a — квазиазеотропная смесь R125 и R32, при утечке практически не меняет своего состава, оборудование может быть просто дозаправлено. Негорючий газ. При соприкосновении с пламенем и горячими поверхностями разлагается с образованием высокотоксичных продуктов. Контакт с некоторыми активными металлами при определенных условиях (например, при очень высоких температурах и/или давлении) может привести к взрыву или возгоранию. Является заменой для R22, предназначен для заправки новых систем кондиционирования воздуха высокого давления.
R410a сохраняет свои эксплуатационные свойства гораздо дольше, чем R22. Удельная холодопроизводительность R410a примерно на 50% больше, чем у R22 (при температуре конденсации 54 оС), а рабочее давление в цикле на 35-45% выше, чем у R22, что приводит к необходимости внесения конструктивных изменений в оборудование, R410a не может использоваться в качестве ретрофитного (замещающего) хладагента для R22.Устранение засора капилляра
С появлением на рынке холодильной техники, работающей R134a. увеличилось число холодильников с дефектом «засор капиллярной трубки». В таких холодильниках стали применяться капиллярные трубки меньшего внутреннего диаметра 0,71….0,66 мм
Разрушение озонового слоя
Озоновый слой (озоносфера) охватывает весь земной шар и располагается на высотах от 10 до 50 км С максимальной концентрацией озона на высоте 20-25 км. Насыщенность атмосферы озоном постоянно меняется в любой части планеты, достигая максимума весной в приполярной области. Впервые истощение озонового слоя привлекло внимание широкой общественности в 1985 г:
Дефект завышенная заправочная доза фреона
Встречается на новых холодильниках, при первом включении, на холодильниках после ремонта холодильного агрегата. В результате избытка фреона, фреон затапливает каналы испарителя, сокращая свободный объем для кипения, повышается давление в испарителе, снижается
www.xn—63-mdduaoecugb2g2e.xn--p1ai
Опубликовано: 03 августа 2014
После того, как хладон R12 был запрещен к производству из-за разрушительного воздействия на озоновый слой, для специалистов по холодильному оборудованию приобрел большую актуальность вопрос выбора его заменителей. Конечно, запасы оригинального хладона R12 еще не до конца истощены, но его цена непомерно высока, и продолжает расти по мере сокращения запасов.
Между тем, сейчас выпускается достаточное количество заменителей хладона R12. На данный момент известно более 100 марок заменителей, и постоянно появляются новые. Характеристики их различны, что несколько усложняет процесс их выбора.
Для того, чтобы разобраться в том, какие заменители хладона R12 подходят для каждого конкретного случая, нужно вспомнить о свойствах самого хладона R12.
Хладон R12 – азеотропный газ. Его формула CF2Cl2. Данный газ состоит из молекул одного вида, и, при утечках, из системы выходит лишь сам газ, состав газа в системе, в свою очередь, также неизменен.
Это свойство хладона R12, в частности, значительно упрощает дозаправку системы. Не нужно думать о пропорциях оставшегося в системе вещества, не возникает вопросов о дозаправке. Не имеет принципиального значения даже количество оставшегося в системе хладагента.
Для того, чтобы правильно выбрать заменитель хладона R12, обязательно нужно знать и о таком его свойстве, как отличная способность растворяться в минеральном масле. Если внимательно посмотреть на формулу этого газа, видно, что он содержит в своем составе молекулы хлора.
Кстати, именно содержание в хладоне R12 хлора стало причиной запрета его производства. Водородная цепочка, или горючие газы, также обладает способностью растворяться в минеральном масле.
Таким образом, портрет заменителя хладона R12 начинает приобретать очертания. Он обязательно должен содержать горючие газы или хотя бы минимальное количество хлора.
Это и есть первое основание для классификации заменителей хладона R12. Итак, заменителя хладона R12 на основе горючих газов. Заметим, что часть этих газов обладает и таким неприятным свойством, как взрывоопасность.
В принципе, можно заправить бытовой холодильник, работающий на хладоне R12, пропаном. Работоспособность холодильника при этом сохранится. Но стоит подумать и о безопасности такого варианта заправки. Здесь существует вот какой нюанс: устройства, с емкостью ресивера более 1 килограмма при заправке горючими газами вполне могут взорваться. Причем, мощность такого взрыва будет весьма впечатляющей. Так что, в большинстве случаев замена хладона R12 горючим газом неоправданна, и стоит поискать менее опасные заменители.
Например, все-таки содержащие в своем составе хлор. Правда, из-за практически повсеместного его запрета, выбор здесь невелик, если не сказать, скуден. Сейчас единственный разрешенный к производству хладагент, содержащий в своем составе хлор – это хладон R22.
Но в чистом виде хладон R22 не может полноценно заменить хладон R12, поскольку плохо растворяется в минеральном масле и имеет слишком высокое давление.
Здесь на сцену выходит третий, и самый распространенный тип заменителей хладона R12 – смеси.
Основой большинства смесей является как раз хладон R22, а остальные компоненты, входящие в состав смеси, призваны решить описанные проблемы, то есть высокое давление и низкая способность растворяться в минеральном масле.
Примеры таких смесей – R152a, R142B, R124, а также российский R21. При составлении смеси важно придерживаться такого правила: добавлять к газу жидкость крайне нежелательно. Причина этого ограничения, можно сказать, лежит на поверхности. Понятно, что абсолютно герметичных систем не бывает. И хладагент со временем вытекает из системы, иначе никакая заправка и дозаправка просто были бы не нужны. И, если хладон R12, как уже было сказано азеотропных газ, то смеси в большинстве своем этим качеством не обладают, то есть, они вытекают из системы, так сказать, покомпанентно. И предугадать процентный состав оставшегося в системе вещества очень сложно.
Худшими азеотропными свойствами обладают смеси, состоящие из жидкости и газа, так как при неблагоприятных условиях, скажем, даже при незначительном повышении температуры, газовая составляющая покинет систему в первую очередь.
За рубежом поиск решать проблему создания заменителей для хладона R12 начали намного раньше, чем в России. И добились в этом значительных успехов. Может быть, поэтому зарубежные специалисты не слишком жалуют наш хладон R21 и утверждают что количество проблем, которые могут возникнуть в системе при работе на хладоне R21, настолько велико, что их впору вносить в список, который должен выдаваться с каждой емкостью такой смести.
Тем не менее, в России поиски эффективного заменителя продолжаются. Так, в городе Кирово-Чепецк, в качестве добавки к R22 было решено использовать R142B. Этот хладон прекрасно растворяется в минеральном масле, а стоимость невысока. По названию смеси (ПЖ, КР и так далее) легко можно определить, в каком соотношении в ней находятся хладоны R22 и R142B.
Зачем нужны разные соотношения? Они зависят от типа и габаритов холодильного оборудования. Понятно, что в крупном промышленном агрегате скорость испарения хладона R22 значительно выше, следовательно, его процентное содержание в смести должно быть достаточно высоким. Точно соотношение компонентов, как правило, определяется опытным путем, причем эта величина может колебаться в пределах от 3:2 до 4:1 достаточно свободно.
Итак, выбор заменителя для хладона R12 зависит от многих факторов. Споры о целесообразности применения тех или иных заменителей и поиск новых вариантов ведутся до сих пор. Неплохо зарекомендовал себя заменитель R406a, цена которого вполне приемлема. Хороши и таких заменители, как R401 и R409, но стоимость их вполне сравнима со стоимостью чистого хладона R12. Неплохо работает и смесь R22 /R142b. Так что, выбор есть.
