Предохранители и реле Ford Transit 2006-2013
11.01.2017|
Рассмотрены автомобили седьмого поколения V347/8 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.

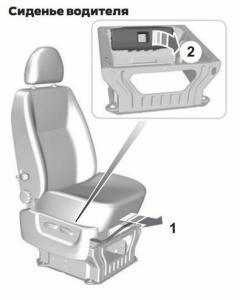

Расположение предохранителей
Расшифровка:
A — дополнительный блок плавких предохранителей
B — стандартный блок реле
C — внутренний блок предохранителей
D — подкапотный блок предохранителей

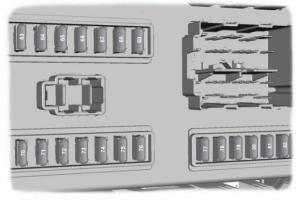

Расположение дополнительного блока плавких предохранителей в салоне
Расшифровка:
| Предохранитель | Сила тока, А | Цвет | Назначение |
| 63 | 5 | желто коричневый | Система помощи при парковке задним ходом, датчик дождя |
| 64 | 2 | серый | Датчик положения педали акселератора |
| 65 | 15 | синий | Выключатель стоп-сигналов |
| 66 | 5 | желто коричневый | Панель приборов, питание охранной системы PATS, тахограф, подсветка панели управления |
| 67 | 15 | синий | Насос омывателя |
| 68 | 10 | красный | Блок управления удерживающими системами |
| 69 | 20 | желтый | Выключатель внешних осветительных приборов (KL15) |
| 70 | 20 | желтый | Эхолокатор с аварийным питанием |
| Предохранитель | Сила тока, А | Цвет | Защищаемые цепи |
| 71 | 5 | желто коричневый | Выключатель внешних осветительных приборов(KL30) |
| 72 | 10 | красный | Питание регулятора потребляемой мощности АКБ, OBDII (KL30) |
| 73 | 15 | синий | Питание блоков аудио- и навигационной систем и мобильного телефона |
| 74 | 5 | желто коричневый | Панель приборов, таймер вспомогательного отопителя, питание системы посадки автомобиля без помощи ключа, датчик движения в салоне (KL30) |
| 75 | 7,5 | коричневый | Боковые огни с правой стороны |
| 76 | 7,5 | коричневый | Боковые огни с левой стороны |
| 77 | 5 | желто коричневый | Питание замка зажигания, питание обмоток датчиков отключения АКБ |
| 78 | 15 | синий | Система централизованной блокировки замков |
| 79 | 7,5 | коричневый | Фонарь освещения номерного знака, боковые габаритные огни |
| 80 | 15 | синий | Передние противотуманные фары |
| 81 | 10 | красный | Задние противотуманные фонари |
| 82 | 3 | фиолетовый | Штатное питание аудиоблока и щитка приборов |

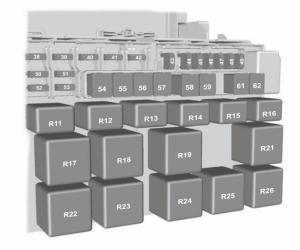

Расположение стандартного блока реле
Расшифровка:
| Предохранитель | Сила тока, А | Цвет | Защищаемые цепи |
| 38 | 20 | желтый | Очиститель заднего стекла |
| 39 | 10 | красный | Передние и задние органы управления системой кондиционирования |
| 40 | 5 | желто-коричневый | Не используется |
| 41 | 5 | желто-коричневый | Тахограф |
| 42 | 5 | желто-коричневый | Система регулировки уровня световых пучков, главный выключатель (KL15) |
| 43 | 20 | желтый | Электрообогрев передних сидений |
| Предохранитель | Сила тока, А | Цвет | Защищаемые цепи |
| 44 | 20 | желтый | Звуковой сигнал |
| 45 | 20 | желтый | Переднее дополнительное гнездо питания |
| 46 | 10 | красный | Обогрев боковых зеркал заднего вида, если установлен CAT 1 |
| 47 | 20 | желтый | Предохранитель прикуривателя форд транзит |
| 48 | 5 | желто-коричневый | Питание катушек реле, зеркала с электроприводом |
| 49 | 20 | желтый | Заднее дополнительное гнездо питания |
| 50 | 10 | красный | Дальний свет фар, левая сторона |
| 51 | 10 | красный | Дальний свет фар, правая сторона |
| 52 | 10 | красный | Ближний свет фар (левая сторона) |
| 53 | 10 | красный | Ближний свет фар, правая сторона |
| 54 | 30 | розовый | Предохранитель цепей включения ближнего и дальнего света фар, подсветки при движении в дневное время, тахографа и вентилятора дополнительного топливного отопителя |
| 55 | 40 | зеленый | Электродвигатель вентилятора отопителя |
| 56 | 20 | желтый | Электропривод стеклоподъемников |
| 57 | 30 | розовый | Электродвигатель вентилятора отопителя задней части салона |
| 58 | 30 | розовый | Электродвигатель переднего стеклоочистителя |
| 59 | 30 | розовый | Обогреватели заднего стекла и зеркал заднего вида |
| 60 | — | — | Не используется |
| 61 | 60 | желтый | Реле зажигания (KL15 #1) |
| 62 | 60 | желтый | Реле зажигания (KL15 #2) |
Реле | Замыкаемые цепи |
| R11 | Цепь включения ближнего света фар |
| R12 | Обогрев наружных зеркал (если установлена сигнализация CAT 1), гнездо электропитания (если сигнализация CAT 1 не установлена) |
| R13 | Фары — дальний свет |
| R14 | Звуковой сигнал |
| R15 | Подсветка при движении в светлое время |
| R16 | Программируемый топливный отопитель |
| R17 | Обогрев задних стекол или зеркал заднего вида (или обогрев правой части заднего стекла, если установлена сигнализация CAT 1) |
| R18 | Обогрев заднего стекла (правая сторона), если установлена сигнализация CAT 1 |
| R19 | Принудительная подача (KL15 #2) |
| R20 | Электрораспределительная коробка со стороны пассажира KL15 (только автомобили с системой запуска/остановки двигателя) |
| R21 | Принудительная подача (KL15 #1) |
| R22 | Обогрев ветрового стекла, правая сторона |
| R23 | Стеклоочиститель (высокая и низкая скорость очистки) |
| R24 | Очиститель заднего стекла |
| R25 | Стеклоочиститель (вкл. и выкл.) |
| R26 | Обогрев ветрового стекла, левая сторона |

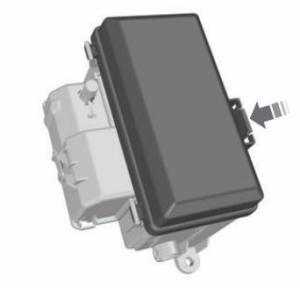

Расположение внутреннего блока предохранителей
При установке в исходное положение, необходимо проследить, чтобы оба зажима зафиксировались со щелчком.
Расшифровка:
| Предохранитель | Сила тока, А | Цвет | Защищаемые цепи |
| 1 | 350 | серый | Стартер и генератор |
| 2 | 60 | желтый | Питание электрораспределительной коробки со стороны пассажира, обеспечивающая запуск двигателя / Электрораспределительная коробка со стороны пассажира KL15 для системы запуска/остановки двигателя |
| 3 | 100 | синий | Подвод питания к распределительной коробке в моторном отсеке (не важно для пуска) |
| 4 | 40 | зеленый | Электрообогрев ветрового стекла, правая сторона |
| 5 | 100 | синий | Подвод питания к стандартному блоку реле (не важно для пуска) |
| 6 | 40 | зеленый | Электрообогрев ветрового стекла, левая сторона |
| Предохранитель | Сила тока, А | Цвет | Защищаемые цепи | |
| 7 | 60 | желтый | Подвод питания к распределительной коробке в салоне (не важно для пуска) | |
| 8 | 60 | желтый | Пользовательский разъем | |
| 9 | 60 | желтый | Пользовательский разъем | |
| 10 | 60 | желтый | Пользовательский разъем | |
Реле | Замыкаемые цепи | |||
| R1 | Выключатель второй аккумуляторной батареи | |||

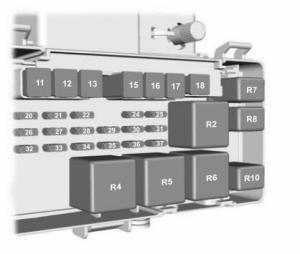

Расположение предохранителей в моторном отсеке
G — Распределительная коробка в моторном отсеке.
Расшифровка:
| Предохранитель | Сила тока, А | Цвет | Защищаемые цепи |
| 11 | 60 | желтый | Электродвигатель вентилятора системы охлаждения двигателя |
| 12 | 30 | розовый | Цепи питания тягово-сцепного устройства прицепа и блока тягово-сцепного устройства прицепа (KL30) |
| 13 | 40 | зеленый | Насос ABS и ESP |
| 14 | — | — | Не используется |
| 15 | 60 | желтый | Свечи подогрева |
| 16 | 60 | желтый | Реле зажигания (KL15 #3) |
| 17 | 30 | розовый | Включение стартера |
| 18 | 40 | зеленый | Между цепью питания системы зажигания (KL15) и электрораспределительной коробкой со стороны пассажира (автомобили без системы запуска/остановки двигателя) |
| 18 | — | — | Не используется (автомобили с системой запуска/остановки двигателя) |
| 19 | — | — | Не используется |
| 20 | 10 | красный | Питание ABS, ESP, датчика положения рулевого вала и датчика рысканья (YAW) (KL30) |
| 21 | 25 | естственный | Клапаны и блок управления ABS и ESP |
| 22 | — | — | Не используется |
| 23 | — | — | Не используется |
| 24 | 5 | желто коричневый | Топливный насос (автомобили без вспомогательного подогревателя, работающий на топливе) |
| 24 | 20 | желтый | Топливный насос (автомобили со вспомогательным подогревателем, работающим на топливе) |
| 25 | — | — | Не используется |
| 26 | 15 | синий | Реле мощности PCM |
| Предохранитель | Сила тока, А | Цвет | Защищаемые цепи | |
| 27 | 5 | желто- коричневый | Топливный насос (автомобили со вспомогательным подогревателем, работающим на топливе) | |
| 28 | 5 | желто- коричневый | Комбинированный датчик температуры и массового расхода воздуха (T-MAF) | |
| 29 | 5 | желто- коричневый | Мониторинг свечи накаливания испарителя | |
| 30 | 7,5 | Звуковой клапан продувки | ||
| 31 | 15 | синий | Насос VAP/UEGO | |
| 32 | 20 | желтый | Свеча подогрева испарителя | |
| 33 | 10 | красный | Фонари заднего хода | |
| 34 | 20 | желтый | Электропитание прицепа KL15 | |
| 35 | — | — | Не используется | |
| 36 | 10 | красный | Муфта компрессора системы кондиционирования | |
| 37 | — | — | Не используется | |
Реле | Замыкаемые цепи | |||
| R2 | Свечи подогрева | |||
| R3 | Буксировка прицепа (KL15) | |||
| R4 | Включение стартера | |||
| R5 | Принудительная подача (KL15 #4) | |||
| R6 | Принудительная подача (KL15 #3) | |||
| R7 | Топливный насос | |||
| R8 | Свеча подогрева испарителя | |||
| R9 | Не используется | |||
| R10 | Электромагнит муфты компрессора кондиционера | |||
Дополнительные предохранители
- Предохранитель модуля управления электрооборудованием буксируемого прицепа, расположен в нише для ног с левой стороны. Цвет предохранителя — красный (10А).
- Предохранитель DPF — контроль работы свечей подогрева — находится в электрораспределительной коробке, которая расположена под моторным отделом. Цвет предохранителя — коричневый (7,5А).
base-ex.com
№ | Номинал | Защищаемые цепи |
F1 | 10 A | Система снижения токсичности выхлопа. |
F2 | 15 A | Система снижения токсичности выхлопа. |
F3 | 15 A | Система снижения токсичности выхлопа. |
F4 | 10 A | Система снижения токсичности выхлопа. |
F5 | 3 A | Испаритель фильтра продуктов сгорания дизельного топлива Система управления свечей предпускового подогрева. |
F6 | 3 A | Антиблокировочная система тормозов. Поддержание устойчивости. Зажигание. |
F7 | 7,5A | Модуль управления силовым агрегатом. |
F8 | 20 A | вентилятор охлаждения; |
F9 | 30 А | Левый стеклоочиститель ветрового стекла |
F10 | 30 А | Правый стеклоочиститель ветрового стекла |
F11 | 10 A | Муфта компрессора системы кондиционирования. |
F12 | 20 A | Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива. |
F13 | — | Не используется. |
F14 | 3 A | Система снижения токсичности выхлопа — зажигание |
F15 | — | Не используется. |
F16 | — | Не используется. |
F17 | — | Не используется. |
F18 | 40 A | Антиблокировочная система тормозов. Насос системы поддержания устойчивости. |
F19 | 30 А | Соленоид стартера. |
F20 | 60 A | Свечи накаливания. |
F21 | 60 A | Реле 3 зажигания. |
F22 | — | Не используется. |
F22 | — | Не используется. |
F23 | — | Не используется. |
F24 | 7,5A | Топливный насос высокого давления |
F25 | — | Не используется. |
F26 | — | Не используется. |
F27 | — | Не используется. |
F28 | — | Не используется. |
F29 | — | Не используется. |
F30 | 40 A | Вентилятор 1 системы охлаждения. |
F31 | 40 A | Вентилятор 2 системы охлаждения. |
F32 | 60 A | Электродвигатели (два) стеклоочистителей ветрового стекла. |
F33 | 20 A | Запуск-остановка вспомогательного водяного насоса. |
F34 | — | Не используется. |
F35 | 15 A | Источник питания системы управления силовым агрегатом. |
F36 | 15 A | Датчик NOXI 2. |
F37 | 7,5A | Клапан управления обьемом. |
F38 | 7,5A | Датчик массового расхода воздуха. |
F39 | 15 A | Испаритель топлива дизельного насоса. |
Реле | Замыкаемые цепи | |
R1 | Зажигание. | |
R2 | Стартер | |
R3 | Стеклоочиститель заднего окна. | |
R4 | Не используется. | |
R5 | вентилятор охлаждения; | |
R6 | Стеклоочиститель ветрового стекла — включение и выключение | |
R7 | Стеклоочиститель ветрового стекла — низкая и высокая скорость работы. | |
R8 | Не используется. | |
R9 | Не используется. | |
R10 | Муфта компрессора системы кондиционирования. | |
R11 | Свеча предпускового подогрева топлива системы испарителя. | |
R12 | Топливный насос высокого давления | |
R13 | Насос привода на все колеса. | |
R14 | Система Econetic. | |
R15 | Вентиляторы системы охлаждения: высокоскоростной и низкоскоростной. | |
R16 | Система снижения токсичности выхлопа. | |
R17 | Модуль управления силовым агрегатом. | |
R18 | Вентилятор системы охлаждения — высокоскоростной. | |
Номер | Ампер | Назначение |
F1 | 10 A | Модуль подушки безопасности. |
F2 | 20 A | Обогреваемое заднее стекло. |
F3 | 10 A | Обогреваемые наружные зеркала. |
F4 | — | Не используется. |
F5 | — | Не используется. |
F6 | 5 A | Тахограф. |
F7 | 10 A | Датчик аккумуляторной батареи. |
F8 | 40 A | Розетка источника питания переменного тока. |
F9 | — | Не используется. |
F10 | 30 А | Сиденье водителя с электроприводом. |
F11 | 30 А | Сиденье пассажира с электроприводом. |
F12 | 30 А | Подсветка порога. |
F13 | — | Не используется. |
F14 | 5 A | Модуль управления отслеживанием и блокировкой |
F15 | 40 A | Реле аккумуляторной батареи модуля управления силовым агрегатом. |
F16 | 40 A | Реле питания модуля управления силовым агрегатом. |
F17 | — | Не используется. |
F18 | 30 А | Клапаны антиблокировочной системы тормозов. Клапаны системы поддержания устойчивости. |
F19 | 5 A | Тахограф. |
F20 | 5 A | Реле обогреваемого наружного зеркала. Реле обогрева лобового стекла |
F21 | — | Не используется. |
F22 | 15 A | Блок предохранителей в салоне. |
F23 | 7,5A | Модуль управления системой кондиционирования. |
F24 | 5 A | Коррекция наклона света фар. |
F25 | 7,5A | Освещение салона. |
F26 | 10 A | Обогреваемые наружные зеркала. |
F27 | 20 A | Передние сиденья с обогревом. |
F28 | 20 A | Указатели поворота. |
F29 | 10 A | Задняя камера системы помощи при парковке. Система контроля за соблюдением дорожной разметки. Зеркала с электроприводом. |
F30 | 5 A | Система адаптивного круиз-контроля. |
F31 | — | Не используется. |
F32 | 10 A | Освещение салона. |
F33 | 20 A | Модуль привода на все колеса. |
F34 | 20 A | Стеклоочиститель заднего окна. |
F35 | 5 A | Зеркала с электроприводом складывания. |
F36 | 20 A | Звуковой сигнал |
F37 | 7,5A | Модуль SYNC. |
F38 | 5 A | Электровентилятор обдува. Реле звукового сигнала. Реле очистителя лобового стекла. |
F39 | 7,5A | Дистанционный бесключевой вход. Аккумуляторная батарея. Окна с электроприводом. Отопление, вентиляция и кондиционирование воздуха зоны задних пассажиров. |
F40 | 40 A | Электродвигатель переднего вентилятора обдува. |
F41 | 40 A | Электродвигатель заднего вентилятора обдува. |
F42 | 30 А | Обогреваемое заднее стекло. |
F43 | 30 А | Гнездо электропитания прицепа. |
F44 | 60 A | Дополнительные гнезда электропитания. |
F45 | — | Не используется. |
F46 | 30 А | Окна с электроприводом. |
F47 | 20 A | Предохранитель прикуривателя Ford Transit. |
F48 | 20 A | Задние дополнительные гнезда электропитания. |
F49 | 20 A | Передние дополнительные гнезда электропитания. |
F50 | 60 A | Реле 1 зажигания. |
F51 | 60 A | Реле 2 зажигания. |
F52 | 40 A | Обогреватель ветрового стекла (левая сторона). |
F53 | 40 A | Обогреватель ветрового стекла (правая сторона). |
Реле | Замыкаемые цепи | |
R1 | Дополнительный отопитель, работающий на топливе | |
R2 | Дополнительные гнезда электропитания. | |
R3 | Не используется. | |
R4 | Зажигание 2. | |
R5 | Окна с электроприводом. | |
R6 | Зажигание 1. | |
R7 | Звуковой сигнал | |
R8 | Не используется. | |
R9 | Электродвигатель переднего вентилятора обдува. | |
R10 | Электродвигатель заднего вентилятора обдува. | |
R11 | Обогреваемое заднее стекло. Обогреваемые наружные зеркала. | |
R12 | Обогреватель ветрового стекла (левая сторона). | |
R13 | Обогреватель ветрового стекла (правая сторона). | |
Предохранитель | Номинал предохрани теля | Защищаемые цепи |
F1 | 15 A | Система централизованного запирания 2. |
F2 | 15 A | Система централизованного запирания 1. |
F3 | 15 A | Замок (выключатель) зажигания |
F4 | 5 A | Модуль управления системой активной помощи при парковке. |
F5 | 5 A | Модуль датчика дождя. |
F6 | 15 A | Насос омывателя лобового стекла. |
F7 | 7,5A | Наружные зеркала. |
F8 | 15 A | Передние противотуманные фары |
F9 | 10 A | Правое реле дальнего света. |
F10 | 10 A | Левое реле дальнего света. |
F11 | 25 A | Фонари наружного освещения с правой стороны. Габаритные огни с левой стороны. |
F12 | 20 A | Звуковой сигнал включения аварийного батарейного питания. Звуковой сигнал противоугонной сигнализации. |
F13 | 15 A | Бортовая диагностика. Система предотвращения разряда аккумуляторной батареи. |
F14 | 25 A | Указатель сигнала поворота. |
F15 | 25 A | Фонари наружного освещения с левой стороны. Габаритные огни с правой стороны. Центральный стоп-сигнал. |
F16 | 20 A | Аудиосистема. Блок навигационной системы. |
F17 | 7,5A | Щиток приборов. Система управления отопителем. |
F18 | 10 A | Модуль выключателя фары. Модуль рулевого колеса. |
F19 | 5 A | Сброс модуля интерфейса дисплея передних органов управления. |
F20 | 5 A | Пассивная противоугонная система зажигания. |
F21 | 3 A | Реле вспомогательного оборудования. |
portal-diagnostov.ru
| Предохранитель | Номинал предохранителя | Защищаемые цепи |
| F1 | 10 А | Модуль подушки безопасности |
| F2 | 20 А | Обогреваемое заднее стекло |
| F3 | 10 А | Обогреваемые наружные зеркала |
| F4 | — | Не используется |
| F5 | — | Не используется |
| F6 | 5 А | Тахограф |
| F7 | 10 А | Датчик аккумуляторной батареи |
| F8 | 40 А | Розетка источника питания переменного тока |
| F9 | — | Не используется |
| F10 | 30 А | Сиденье водителя с электроприводом |
| F11 | 30 А | Сиденье пассажира с электроприводом |
| F12 | 30 А | Подсветка порога |
| F13 | — | Не используется |
| F14 | 5 А | Модуль управления отслеживанием и блокировкой |
| F15 | 40 А | Реле аккумуляторной батареи модуля управления силовым агрегатом |
| F16 | 40 А | Реле питания модуля управления силовым агрегатом |
| F17 | — | Не используется |
| F18 | 30 А | Клапаны антиблокировочной системы тормозов; клапаны системы поддержания устойчивости |
| F19 | 5 А | Тахограф |
| F20 | 5 А | Реле обогреваемого наружного зеркала; реле обогрева лобового стекла |
| F21 | — | Не используется |
| F22 | 15 А | Блок предохранителей в салоне |
| F23 | 7,5 А | Модуль управления системой кондиционирования |
| F24 | 5 А | Коррекция наклона света фар |
| F25 | 7,5А | Освещение салона |
| F26 | 10 А | Обогреваемые наружные зеркала |
| F27 | 20 А | Передние сиденья с обогревом |
| F28 | 20 А | Указатели поворота |
| F29 | 10 А | Задняя камера системы помощи при парковке; система контроля за соблюдением дорожной разметки; зеркала с электроприводом |
| F30 | 5 А | Система адаптивного круиз-контроля |
| F31 | — | Не используется |
| F32 | 10 А | Освещение салона |
| F33 | 20 А | Модуль привода на все колеса |
| F34 | 20 А | Очиститель заднего окна |
| F35 | 5 А | Зеркала с электроприводом складывания |
| F36 | 20 А | Звуковой сигнал |
| F37 | 7,5А | Модуль SYNC |
| F38 | 5А | Электровентилятор обдува; реле звукового сигнала; реле очистителя лобового стекла |
| F39 | 7,5 А | Дистанционный бесключевой вход; аккумуляторная батарея; окна с электроприводом. Отопление, вентиляция и кондиционирование воздуха зоны пассажиров на задних сиденьях |
| F40 | 40 А | Электродвигатель переднего вентилятора обдува |
| F41 | 40 А | Электродвигатель заднего вентилятора обдува |
| F42 | 30 А | Обогреваемое заднее стекло |
| F43 | 30 А | Гнездо электропитания прицепа |
| F44 | 60 А | Дополнительные гнезда электропитания |
| F45 | — | Не используется |
| F46 | 30 А | Окна с электроприводом |
| F47 | 20 А | Гнездо прикуривателя |
| F48 | 20 А | Задние дополнительные гнезда электропитания |
| F49 | 20 А | Передние дополнительные гнезда электропитания |
| F50 | 60 А | Реле 1 зажигания |
| F51 | 60 А | Реле 2 зажигания |
| F52 | 40 А | Обогреватель ветрового стекла (левая сторона) |
| F53 | 40 А | Обогреватель ветрового стекла (правая сторона) |
monolith.in.ua
| 1 | Реле стартера |
| 2 | Реле свечей накаливания |
| 3 | Реле звукового сигнала |
| 4 | Реле дальнего света фар |
| 5 | Реле индикатора зарядки аккумуляторной батареи |
| 6 | Реле ближнего света фар |
| 7 | Реле системы управления двигателем |
| 8 | Реле проверки исправности ламп — если есть |
| 9 | Реле топливного насоса |
| 10 | Реле полностью открытого положения дроссельной заслонки-кондиционер |
| 11 | Реле подкачивающего топливного насоса |
| 12 | Реле 1 электродвигателя вентилятора системы охлаждения-бензин/2,0DI |
| 13 | Реле основных цепей зажигания |
| F1 | (5A) Автоматическая коробка передач |
| F2 | — |
| F3 | (20A) Реле системы освещения в дневное время, реле ближнего светофор |
| F4 | (5A) Генератор-Дизель |
| F5 | (20A) Инерционный выключатель отсечки подачи топлива |
| F6 | (30A) Разъем электрооборудования прицепа |
| F7 | (15A) Звуковой сигнал |
| F8 | (20A) Антиблокировочная система тормозов (ABS) |
| F9 | (20A) Реле дальнего света фар |
| F10 | (10A) Кондиционер |
| F11 | (20A) Омыватели лобового стекла |
| F12 | — |
| F13 | (30A) Очиститель лобового стекла |
| F14 | (15A) Фонари заднего хода |
| F15 | (5A) Иммобилайзер |
| F16 | (5A) Управление двигателем |
| F17 | (30A) Разъем электрооборудования прицепа |
| F18 | — |
| F19 | (5A) Автоматическая коробка передач |
| F20 | (15A) Автоматическая коробка передач |
| F21 | (20A) Управление двигателем |
| F22 | (20A) Управление двигателем |
| F23 | (10A) Правая фара-ближний свет |
| F24 | (10A) Левая фара — ближний свет |
| F101 | (40A) Антиблокировочная система тормозов (ABS) |
| F102 | (40A) Обогреватель лобового стекла, лев. |
| F103 | (50A) Блок предохранителей/реле 1 приборной панели (F10/F12/F14/F16/F20/F22/F24/F26) |
| F104 | (50A) Реле вспомогательных цепей зажигания |
| F105 | (40A) Реле 2 электродвигателя вентилятора системы охлаждения |
| F106 | (30A) Замок зажигания |
| F107 | (30A) Реле основных цепей зажигания |
| F108 | — |
| F109 | (40A) Реле 1 электродвигателя вентилятора системы охлаждения-бензин/Дизель 2,0 |
| F110 | (40A) Обогреватель лобового стекла, прав. |
| F111 | (30A) Реле основных цепей зажигания — без системы активной подвески |
| F112 | — |
| F113 | (40A) Релеосновногонасосагидроприводапереключенияпередач-секвентальнаяМКПП |
| F114 | (30A) Реле компрессора активной подвески- с системой активной подвески |
| F115 | — |
| F116 | — |
| F117 | — |
| F118 | — |
| F119 | — |
| F120 | — |
| F121 | — |
| F122 | — |
base-ex.com
| Предохранитель | Сила тока, А | Цвет | Защищаемые цепи |
| 11 | 60 | желтый | Электродвигатель вентилятора системы охлаждения двигателя |
| 12 | 30 | Розовый | Цепи питания тягово-сцепного устройства прицепа и блока тягово-сцепного устройства прицепа (KL30) |
| 13 | 40 | Зеленый | Насос ABS и ESP |
| 14 | — | — | Не используется |
| 15 | 60 | Желтый | Свечи подогрева |
| 16 | 60 | Желтый | Реле зажигания (KL15 #3) |
| 17 | 30 | Розовый | Включение стартера |
| 18 | 40 | Зеленый | Соединение системы зажигания с распределительной коробкой в салоне (KL15) |
| 19 | — | — | Не используется |
| 20 | 10 | Красный | Питание ABS, ESP, датчика положения рулевого вала и датчика рысканья (YAW) (KL30) |
| 21 | 25 | Естественный | Клапаны и блок управления ABS и ESP |
| 22 | 20 | Желтый | Реле мощности блока управления силовым агрегатом (РСМ) |
| 23 | 20 | Желтый | Питание тягово-сцепного устройства прицепа (KL15) |
| 24 (Дизельный вариант) | 20 | Желтый | Дополнительный отопитель, программируемый топливный подогреватель |
| 24 (Бензиновый вариант) | 20 | Желтый | Топливный насос |
| 25 | 5 | Желто-коричневый | Катушки реле, запитываемые от АКБ |
| 26 | 15 | Синий | Реле мощности РСМ |
| 27 | 7,5 | Коричневый | Проверка свечей подогрева |
| 28 (Дизельный вариант) | 5 | Желто-коричневый | Комбинированный датчик температуры и массового расхода воздуха (T-MAF) |
| 28 (Бензиновый вариант) | 15 | Синий | Система контроля каталитического нейтрализатора и датчиков HEGO |
| 29 | 5 | Желто-коричневый | Наличие воды в топливном фильтре (только для варианта с дизельным двигателем), реле включения питания |
| 30 | 10 | Красный | Клапан очистки, иглы форсунок (только для варианта с бензиновым двигателем) |
| 31 | 5 | Желто-коричневый | Датчик скорости автомобиля |
| 32 (Дизельный вариант) | 20 | Желтый | Свеча подогрева испарителя |
| 32 (Бензиновый вариант) | 20 | Желтый | Обмотка свечи зажигания |
| 33 | 10 | Красный | Фонари заднего хода |
| 34 | — | — | Не используется |
| 35 | 5 | Желто-коричневый | Дополнительный отопитель (KL15) |
| 36 | 10 | Красный | Муфта компрессора системы кондиционирования |
| 37 | 5 | Желто-коричневый | Катушки реле, питаемые от системы зажигание, контур управления зажиганием блока РСМ |
monolith.in.ua
Форд Транзит предохранитель на стопы
Ford Transit проблемы с проводкой ( задние фонари,стопаки)
предохранитель цз форд транзит 2008
Не горят стоп сигналы. Как найти неисправность.
Не працюють стоп-сигнали
Блоки предохранителей Форд Транзит
ДОПОЛНИТЕЛЬНЫЙ ФОНАРЬ СТОП — СИГНАЛА ФОРД ТРАНЗИТ
Форд Транзит 2013г. Геморой с освещением номера
Форд транзит
Проверка предохранителей на авто без их извлечения.
Где на форд транзит предохранители
Также смотрите:
- Форд орион 1989 характеристики
- Насос низкого давления Форд Фокус
- Все для тюнинга Форд Фокус2
- Как слить тосол с Форд таурас
- Новый Форд фркус
- Форд Фокус 2 не открывается дверь водителя с брелка
- Форд эскорт 1998 универсал ремонт печки
- Форд гранада универсал объем
- Форд куга максимальный размер колес
- Датчик дождя на Форд Фокус 3 номер
- Завод Ford motors
- Форд эскорт 1996года
- Форд Фокус 2007 года шины
- Масса Форд Фокус 2015
- Распорки стаканов Форд эскорт
fordport.ru
