Форд распиновка магнитолы – Ford
разъема, подключение, настройка, установка, штатная, инструкция, схема
На автомобилях Ford Focus 2 использовались штатные магнитолы нескольких разновидностей. При замене оборудования на альтернативное или аналогичное изделие требуется учитывать распиновку магнитолы Форд Фокус 2, что позволит избежать ошибок и повреждений компонентов.
Как установить
На автомобилях Фокус второго поколения применялось штатное головное устройство, оснащенное фронтальной панелью овальной формы. Соответствующий вырез имеется и в центральной накладке, поэтому перед началом установки магнитолы на Форд необходимо приобрести переходную рамку с прямоугольным окном.
Последовательность действий при замене магнитолы на Ford Focus 2:
- Подцепить боковую часть рамки пальцами или пластиковой картой, а затем сдернуть деталь движением на себя.
- Отвернуть 4 винта с крестообразной головкой, размещенных по углам штатного головного устройства.
- Потянуть магнитолу на себя и выдвинуть ее из монтажного канала.
- Аккуратно отсоединить от задней части коммутационный штекер питания и громкоговорителей, а затем отключить антенный провод.
- После этого следует приступить к монтажу нового головного устройства, которое крепится к имеющимся точкам при помощи кронштейнов, снимаемых со старого устройства.
- При установке магнитолы следует убедиться в отсутствии транспортировочных винтов, которыми оснащаются изделия ряда производителей. Информация о местах расположения элементов и способах демонтажа имеется в инструкции.
- При подключении штатной антенны к неоригинальному оборудованию требуется переходник. Часть владельцев не коммутируют антенну, но радиоприемник в этом случае работать не будет.
- Расположить переходную рамку на корпусе и закрепить при помощи пластиковых фиксаторов.
- Установить на место фронтальный декоративный элемент. При перекосе экрана или корпуса магнитолы требуется регулировка крепежных элементов.
Устанавливать магнитолу на Форд Фокус 2 можно самостоятельно, для выполнения работ потребуется только монтажная лопатка и отвертка с крестообразным жалом. Сложность возникает только при подключении блока кнопок на рулевом колесе. Часть магнитол совместима с имеющимися клавишами; для обеспечения работоспособности требуется произвести настройку через меню.
Как подключить
Подключение автомагнитолы производится при помощи переходника, который позволяет получить стандартные разъемы ISO. При использовании оборудования с возможностью воспроизведения видео рекомендуется установить штатный кабель, ограничивающий функционал показа при движении автомобиля. Провод выводится к контрольной лампе или переключателю, который показывает положение рычага ручного тормоза.
Если магнитола оснащена модулем Bluetooth, позволяющим вести разговор в режиме «свободные руки», то требуется установка микрофона. Элемент размещается около головы водителя, крепится на консоли внутрисалонного освещения или на противосолнечном козырьке. Кабель проводится под панелью потолка и под декоративной обшивкой передней стойки крыши. Затем провод проходит внутри панели приборов и подсоединяется к разъему на головном устройстве.
Схема
Схема подключения магнитолы на Фокус второй генерации включает в себя следующие разъемы:
- вертикальные 8-контактные штекеры для подачи напряжения питания и коммутации с громкоговорителями;
- горизонтальные 12-контактные колодки для установки дополнительного оборудования;
- круглый штекер для подсоединения штатной антенны.
Распиновка разъема магнитолы, предназначенного для акустики, содержит положительные и отрицательные выводы для каждой колонки, расположенные напротив друг друга. Силовой штекер содержит 2 положительных кабеля, которые подключаются через личинку замка зажигания и напрямую к бортовой сети автомобиля. Имеются 2 дополнительных шнура, предназначенных для взаимосвязи с цифровой шиной данных.
Горизонтальный разъем, расположенный под штекерами ISO, предназначен для коммутации модуля беспроводной связи Bluetooth, а также набора кнопок дистанционного управления, установленного на руле.
Второй блок контактов позволяет подключить внешний выход стандарта AUX, а также дополнительный проигрыватель компакт-дисков, размещаемый в багажном отделении автомобиля.
Как настроить
Настройка альтернативного головного устройства производится в соответствии с прилагаемой инструкцией по эксплуатации. Пользователь осуществляет поиск и запись в память частот радиостанций, регулирует распределение звука между громкоговорителями, выбирает предпочтительную конфигурацию эквалайзера или создает индивидуальную кривую. Имеющиеся коммутационные порты после настройки позволяют подключать смартфоны или внешние проигрыватели, а также вести телефонные разговоры без поднятия трубки.
Штатная магнитола на Форд Фокус 2 требует настройки следующих параметров:
- времени и даты;
- уровня звучания низких и высоких частот;
- определения баланса между фронтальной и тыловой акустикой;
- частот радиостанций;
- автоматической регулировки уровня громкости в зависимости от скорости движения.
Настройка оборудования выполняется при помощи кнопок, расположенных на фронтальной панели и меню. Переключение разделов производится вращением регулятора громкости звука. В конструкции магнитолы имеется приемник транспортных сообщений, которые транслируются через штатные громкоговорители. Встроенный проигрыватель компакт-дисков позволяет повторять выбранную композицию или воспроизводить записанные мелодии в случайном порядке.
autotuning.expert
Распиновка разъемов автомагнитол Ford | Base-ex
17.03.2016
FORD FX3000 MADE IN KOREA BY INTERCONTI
A94 SX 18 C 8122 AA
FORD SOUND 2000
FORD 2006 RDS (Portugal)
FORD 4500 (made in Brazil)

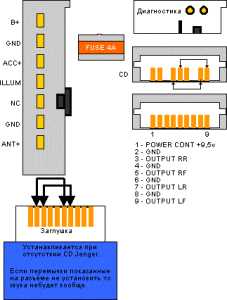

FORD 5000 RDS (Portugal) part no. 96AP-18K876-CC
FORD 7000 RDS (Portugal) part no. 95GB-18K876-BA
FORD 5000 RDS EON (Portugal) part no. 98AP-18K876-BC

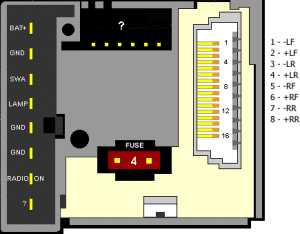

FORD 3000, FORD 4000 (Разновидность разъема)

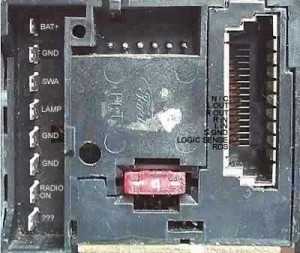

FORD 3000, FORD 4000 (Еще одна разновидность разъема)
FORD 5000, FORD 6000, FORD 7000 (Разновидность разъема)
FORD 6000 CD
Фото FORD 6000 CD с кнопкой CDDJ
Фото FORD 6000 CD с кнопкой AUX
FORD 6000CD (7S7T)
FORD Mondeo, Galaxy, Mazda, Ford CD MP3
FORD Windstar
FORD 1998 — 1999 года выпуска
FORD 2007 RDS
FORD E-STR 22DPS710
A91SX-18K876-EA (INTERCONTI)
FORD 2007 RDS 94FP-18K876-HA (Без внутреннего усилителя НЧ)
FORD 2007 SOUND2 RDS VWZ7Z3 (Без внутреннего усилителя НЧ)
FORD 2500 (4S61-18K876-BA)
FORD 3500 (4S61-18K876-BA)
FORD 4500 (2S61-18C815-AF)
FORD 4500 (4S61-18C815-AA)
FORD 6006E CD RDS EON (1S7F-18C815-AD) VISTEON
FORD 6000 MNE MP3
FORD 5000C
FORD F57F-18C852-BE (made in Mexico)
FORD Radio Navigation System BP1422 (Germany)
FORD YL1F-18C870-JA (made in Mexico)
FORD Radio Navigation System BP1422 (Germany)
FORD 2028 (89GB-19B160-AA) Made In Japan
PRODUCED BY SONY CORPORATION
Магнитола не имеет собственных усилителей мощности
FORD 2008 RDS Made in Portugal

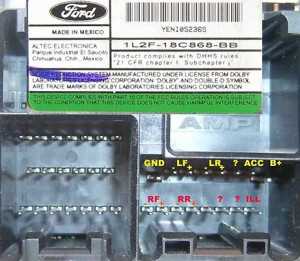

FORD 1L2F-18C868-BB Made in MEXICO
FORD 4R3T-18C815-HU
FORD Avic-1377ZF
Ford part № 8R3T-18K931-EA
Pioneer ref № Avic -XD1377ZF
FORD CD132-MP3/CDS
Ford 2007RDS 95GP-18K876-CA
FORD YU3F
Ford Focus 2011+, Fiesta, C-Max 2010+
Распиновка форд магнитола
base-ex.com
Разъем штатной магнитолы ford cd 6000. Тенденции, авто новинки, фотографии
Содержание статьи:Фото Видео Похожие статьи
Начал читать, узнавать, даже запись в БЖ чирканул, но оказалось что к моей магнитоле Ford 6000 CD не подходят данные адаптеры. Снял Штатную магнитолу. Такой у нее разъем.
Любопытно! За всю свою историю логотип компании изменялся 8 раз, при этом само название Ford никогда не исчезало с эмблемы.вид на разъемы магнитолы. для CD 6000 с кнопкой AUX. справа AUX, а слева разъем выключателя подушки безопасности. установка самого разъема на штатное место в бардачок.
FORD 6000 CD Разъём магнитолы Ford. Подбор ламп. Распиновка разъемов. Размеры штатной акустики. Схемотехника. Автомобильные компьютеры.
У знакомого на овальной, было дело в колодке подключения — не работала левая сторона динамиков. Опять же, в зависимости от года, а возможно и комплектации машины производитель мог делать или не делать этот вход. Проблемы с запуском, ошибки, др. Страховки :: Налоги :: Прочие поборы.
Все о магнитолах Ford и Sony (с. 157) / Ford Focus 2 — FFClub
Почитать про устройство можно на форуме фокус клуба. А Наушники работают, потому что штекер чуть-чуть больше. Я ранее авто не владел и не знаю как там что устроено. На динамики идет прямой выход с микросхемы усилителя, а в даташите на микруху я не помню, чтоб была возможность отслеживания сопротивления по входу.
Цветовая кодировка и размеры автомобильных предохранителей. Магнитолу другую пробовал ставить, без изменений. Опять же, в зависимости от года, а возможно и комплектации машины производитель мог делать или не делать этот вход. Раз вам удаётся шевелением иногда поймать нормальное положение, то скорее всего провода Вы подключаете правильно, но отсутствует контакт. Установка магнитол и акустики. На мой взгляд выглядит приятнее. С этих же девайсов на простые компьютерные наушники звук идёт нормальный.
aux выход форд фокус 2 6000CD/ aux input ford focus 2avtobiznes028.ru
Распиновка разъема магнитолы Форд 6000cd
Connector ford 6000cd — Разъем, питание и самоотключение 6000cd
Как подключить магнитолу, быстро и без переходника!
Установка штатной магнитолы для Ford 6000CD MP3+USB
Снятие магнитолы Ford 6000 CD и Подключение кабеля AUX | Ford Fiesta
Снятие Ford Audio 6000cd и AUX — Removing Ford 6000cd Audio and AUX connection
Установка магнитолы Ford MP3+USB вместо штатной 6000CD
Разбираем 6000cd
FORD 6000CD — 4000,5000,4500,3000 how RESET LOCKED13 or Unlock FORD V , M serial Radio Decode
AUX своми руками для аудиосистемы 6000CD в Ford Fusion
ПОДКЛЮЧЕНИЕ САБВУФЕРА К ШТАТНОЙ МАГНИТОЛЕ 6000CD
Также смотрите:
- Hacked By Shade
- Эмулятор датчика кислорода Форд Фокус 2
- Как менять магнитолу Форд Фокус 2
- Форд об обучении персонала
- Угнал полицейский Форд
- Правила тома Форда
- Подушки глушителя Форд Фокус
- Амортизатор Форд Фокус 2004
- Руководства по ремонту и техническому обслуживанию Ford galaxy
- Форд ф 450 платинум
- Ремонт клапана imrc Форд Фокус 2
- Форд куга на аи92
- Расчиповка двигателя Форд Мондео
- Мировой рынок и компания Форд
fordport.ru
Распиновка магнитолы Форд 6006е | Ford
Снятие Ford Audio 6000cd и AUX — Removing Ford 6000cd Audio and AUX connection
Как разблокировать магнитолу Форд
Часть 2 как сделать в CD магнитолу ford CD 6000 RDS EON. AUX подключения MP3 плеер результат
Часть 1 как сделать в cd магнитолу ford CD 6000 RDS EON. AUX подключения MP3 плеер впайка
Правила ввода кода магнитолы Форд 6000 CD.
ФОРД ФОКУС1, КАК СНЯТЬ ШТАТНУЮ МАГНИТОЛУ?
Код разблокировки аудио форд фиеста V Ford Fiesta V Sony 6000CD
Ford 6006e aux
Ford 6000 CD / carradio car Radio Autoradio decode encode code safe 6000cd XS7F-18C815-AB
Ремонт автомагнитол FORD 6000CD Visteon.wmv
Также смотрите:
- Форд таунус 1981 характеристика
- Замена приводного ремня Форд эскейп видео
- Форд Фокус3 хатчбек
- P0605 ошибка Форд
- Отзывы о парфюме том Форд white suede
- Технические характеристики Форд Фокус 2001г
- Забит фильтр Форд Транзит
- Грузоподъемность Ford explorer
- Ford Focus 2 2005 года пропадает связь с эбу
- Форд контур 1995 видео
- Аналог Форда маверик
- Форд Фокус клуб гидроусилитель
- Форд скорпио воздушная система
- Пыльник шруса внутренний Форд Фокус 2 оригинал
- Форд фиеста предохранитель сигнала
fordport.ru
Разъем для подключения к штатной проводки Ford (Форд)
Штатный разъем для подключения оригинальной магнитолы Ford к системе автомобиля через стандартные 16-пиновый ISO разъем. Иными словами — у вас есть штатная магнитола для форда, есть автомобиль Форд, но по каким то причинам штатные фишки утрачены. Оптимальный вариант подключить Intro AFO-05 к проводам питания и акустическим проводам. Также этот адаптер нередко используется в качестве проверочного, для проверки в стенде штатных фордовских автомагнитол.
Стандартный 16-пиновый европейский ISO разъем представляет собой, как правило сдвоенную колодку (2 по 8), подробная распиновка которой приводится ниже. Использование этого разъема в автомобиле значительно облегчает снятие, установку головного устройства в силу его универсальности. Большинство европейских производителей автомобилей используют его как базовый для подключения магнитолы.
После 2000 года, некоторые компании начали применять новый стандартный разъем. Этот тип разъема носит название FAKRA.
Это разъем используется CAN шину. Многие сигналы передаются по этой шине:
— Информация о зажигании
— Информация об освещении
— Информация о скорости
С введением этого типа разъемов антенные разъемы также были изменены.
С 2000 года ряд европейских производителей автомобилей, такие как BMW, Citroen, Ford, Mercedes-Benz, Peugeot, Volkswagen, Rover, Audi, Seat, Opel и Škoda начали использовать 40-контактный разъем, который носит название Quadlock (или Fakra).
Разъем Quadlock состоит из блока 16 плоских штырей, аналогичных ISO 10487 (уже описанной нами выше еврофишки). В дополнение к 16 контактам, есть блоки дополнительных разъемов для другого оборудования. Они реализованы внутри основного разъема таким образом, что не могут быть взаимозаменяемыми (то есть полностью исключают неправильное подключение разъема). Малый разъем B имеет 12 контактов для вывода аудио сигналов. Малый разъем С имеет 12 контактов для различных аудио источников, таких как CD-чейнджер, MP3-плеер.
Во вкладке «Характеристики» вы можете посмотреть более подробную распиновку разъема с комментариями.
Разъем Quadlock (распиновка)*
RR+ правый задний динамик плюс | RR- правый задний динамик минус
RF+ правый передний динамик плюс | RF- правый передний динамик минус
LF + левый передний динамик плюс | LF- левый передний динамик минус
LR+ левый задний динамик плюс | LR- левый задний динамик минус
CAN H СANшина
CAN L CANшина
GND земля (минус) питания магнитолы
GND земля (минус) питания магнитолы
ILL диммер — плюс при включенных габаритах (приглушение подсветки)
BATT постоянный плюс питания магнитолы
ACC плюс с замка зажигания (отключение магнитолы при вытаскивании ключа из замка зажигания)
Левый:
1. плюс телефона звук
2. минус телефона звук
3. ?
4. минус штатного джойстика для управления головным устройством.
5. ?
6. ?
7. ?
8. ?
9. Активация звонка телефона (т.е. отключение програмы или диска и активация работы хэнсфри)
10. ?
11. плюс штатного джойстика для управления головным устройством
12. ?
Правый:
1.?
2.?
3.?
4.?
5. пустой
6. пустой
7. пустой
8. пустой
9. AUX нискоуровневый (межблочник) вход плюс левый
10. AUX нискоуровневый (межблочник) вход плюс правый
11. AUX минус от 9 и 10 пункта.
12. пустой
*Просим обратить Ваше внимание на то, что бывают случаи когда различаются цвета проводов. Советуем не экспериментировать и всегда прибегать к помощи знающего специалиста.
