Ford Kuga › Бортжурнал › Замена топливного фильтра 2.0Hdi 136 hp Siemens своими руками.
Периодичность замены топливного фильтра зависит от качества дизельного топлива заливаемого в бак автомобиля. Для себя принял за правило — Менять топливный фильтр один раз в год до наступления зимы.
ВАЖНО! Соблюдайте все меры безопасности! Используйте защитные средства! Работы производите на заглушенном двигателе!
Перед началом работ необходимо заглушить автомобиль и установить его на стояночный тормоз. Используйте противооткатные устройства.
Откройте капот и снимите верхнюю крышку двигателя.
Полный размер
1. Головкой на 8 откручиваем четыре болта 1 крепления верхней защиты 2 топливного фильтра.
При первой замене моторного масла, масляного, воздушного и топливного фильтра устанавливал оригинальные запчасти:
— моторное масло FORD FORMULA F 5W30;
— Фильтр топливный Ford 1 318 563;
— Фильтр воздушный Ford 1 848 220;
— и масляный фильтр purflux 1109.CK, концерна PSA пежо-ситроен.
Полный размер
2. Слева — оригинальный фильтр Ford 1 318 563, справа — purflux 1906.С0.
Полный размер
*) В комплекте обоих фильтров есть заглушки.
2. Снимаем электрический разъем с датчика топливного фильтра.
3. Разъединяем быстросъемные соединения и глушим отверстия.
Полный размер
3. Внутренние отверстия глушим белыми заглушками, наружные отверстия — красными. Что глушить желтой заглушкой так и не разобрался.
4. Головкой на 27 откручиваем крышку топливного фильтра и извлекаем ее в сборе с фильтроэлементом. Разъединяем фильтроэлемент.
5. Остатки топлива сливаем через сливной штуцер. Для этого необходимо одеть кусок шланга на штуцер и отвернуть его до появления струи.
Полный размер
5а. Наличие посторонних частиц на дне корпуса топливного фильтра.
Полный размер
5б. Сливной штуцер. Откручен для очистки корпуса топливного фильтра.
Полный размер
6. Очищаем корпус топливного фильтра.
Полный размер
*) 2. Слева — оригинальный фильтр Ford 1 318 563, справа — purflux 1906.С0.
7. Снимаем старое уплотнительное кольцо и устанавливаем новое. Перед установкой, кольцо необходимо смазать. Не допускаем скручивание кольца.
Полный размер
*) Для сравнения: Слева — старый оригинальный фильтр Ford 1 318 563, справа — новый purflux 1906.С0.
8. Устанавливаем новый фильтроэлемент.
Полный размер
8. Готовая к установке крышка топливного фильтра в сборе.
9. Заворачиваем крышку топливного фильтра в сборе до упора.
10. Снимаем заглушки с подводящей линии и соединяем быстроразъемное соединение.
Полный размер
11. С помощью простейшего приспособления, через штуцер развоздушки заполняем топливный фильтр соляркой.
Вначале закачиваю солярку с заглушкой на выходе из фильтра. Когда в фильтре создается противодавление и солярка начинает «травить» по штуцеру, снимаю заглушку и прокачиваю до появления струи без пузырей. Затем соединяю быстроразъемное соединение отводящей линии и делаю несколько качков. Далее заворачиваю штуцер и снимаю трубку.
12. Одеваем электрический разъем на датчике топливного фильтра.
Полный размер
*) С помощью такого не хитрого приспособления можно прокачать топливную систему при замене топливного фильтра.
13. Тестовый запуск автомобиля.
14. Устанавливаем назад верхнюю защиту топливного фильтра и закручиваем четыре болта.
15. Устанавливаем верхнюю защиту двигателя.
Решение о замене моторного масла своими руками либо на СТО каждый для себя принимает сам.
www.drive2.ru
Замена топливного фильтра Ford Kuga 2.0 TDCi — бортжурнал Ford Kuga 2012 года на DRIVE2
Пришло время замены топливного фильтра. Периодичность замены для себя определил 20 000 км.
Полный размер
Для работы приготовил инструмент
Полный размер
…топливный фильтр (упаковка)
Полный размер
… содержание коробочки
Полный размер
…производитель фильтра, применяемость на марках автомобилей
Полный размер
Начинаем с демонтажа декоративной крышки
Полный размер
Используя Торкс 30 отворачиваем 2 передних болта крепления защитного металлического экрана
Полный размер
Головкой на 10 отворачиваем шпильку крепления экрана к корпусу
Полный размер

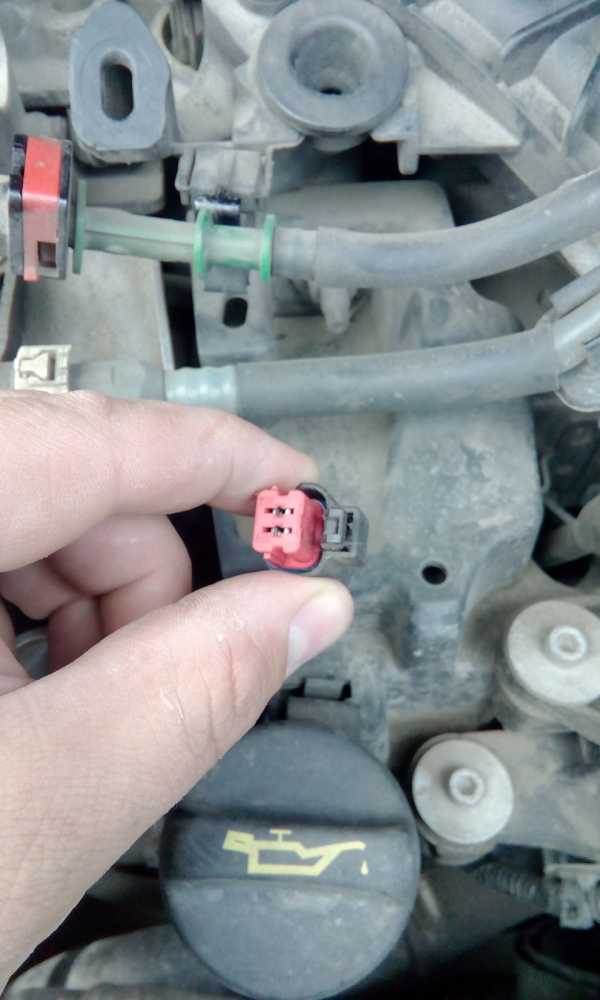

Приподняв фиксатор разъема подогревателя топлива, вынимаем разъем.
Полный размер
Не забываем осмотреть разъем на предмет наличия оплавления. Опытные знают, что данное соединение на многих автомобилях оплавляется от перегрева и приводит к прогоранию крышки топливного фильтра и последующему завоздушиванию системы.В запчасти поставляется корпус фильтра в сборе.Цена около 8 тыс. Увидели оплавление? Больше разъем не одевайте — ничего не случится страшного. В моем случае все нормально
Полный размер
Дальше соблюдаем аккуратность и нежность. Поломка быстросъемов приведет к тому, что придется покупать трубки недешевые. Поддев вверх отверткой фиксатор нажимаем на другую часть и снимаем трубку подачи к ТНВД и сразу ее изолируем во избежании попадания грязи.
Полный размер
По тому же принципу снимаем подводящую трубку к ТФ
Полный размер
Торксом 30 отворачиваем 4 винта крепления крышки ТФ к корпусу
Полный размер
…и, не применяя чрезмерных усилий, поддевая отверткой, аккуратно вынимаем крышку вместе с топливным фильтром. Рекомендую фильтр сразу не доставать, а подождать пока топливо сольется в корпус.
Полный размер
Вот такая картина наблюдалась в стакане.Отчетливо виден осадок на дне
Полный размер
Откачиваем диз топливо из стакана в отдельную емкость.Остатки со дна сливаем, используя пробку для слива конденсата-отворачивается крестовой отверткой.
Полный размер
Осадок
Полный размер
После очистки
Полный размер
Устанавливаем новый элемент, обработав посадочные резинки силиконовой смазкой
Полный размер
Собираем все в обратной последовательности.По окончании очищаем место обслуживания любым очистителем.
Так как топливная система имеет электрический насос в баке, в прокачке системы нет необходимости. Но сказать, что автомобиль запустится с пол оборота не могу. Потребуется заряженный АКБ. У меня запустилась с 5 попытки, при этом аккумулятор почти высадился.Перед заменой рекомендую иметь при себе 0,5 литра солярки, чтоб долить в стакан для пропитки фильтра — так запустится быстрее. Всем удачи !
Ford Kuga «Феодор» › Бортжурнал › Замена топливного фильтра на Куга 2013 дизель
Вот кратенькая инструкция по замене топливного фильтра на куге 2013 дизель.
Рекомендую менять фильтр на каждом ТО.
1. Снимаем металлический кожух с фильтра. Там два болта под звездочку.
2. Откручиваем четыре винта, держащих фильтр (отмечены красными кругами).
Полный размер
Откручиваем 4 болта.
3. Снимаем фишку подогрева фильтра. Больше никакие шланги отсоединять НЕ НАДО!
4. Поддеваем пластиковой ковырялкой (можно аккуратно широкой плоской отверткой) крышку фильтра и тянем ее вверх вместе со всеми трубками подачи топлива (сами трубки нужно освободить от боковых защелок, чтобы можно было поднять их вверх). Подвязываем крышку фильтра веревкой (или куском провода) так чтобы она держалась на весу.
5. Вытаскиваем топливный фильтр.
6. Смотрим на колодец фильтра. Если там грязь, то убираем ее. Для этого грушей или шприцем откачиваем всю салярку из колодца и протираем колодец ветошью.
Полный размер
Грязь, накопившаяся за 30000 км
Полный размер
Полный размер
Чистый колодец
7. Меняем резинку-прокладку (должна быть в комплекте к фильтру)
Полный размер
8. Меняем топливный фильтр (финис 2 037 668), просто накрутив его вверх в крышку.
Полный размер
Новый фильтр
9. Вставляем крышку с фильтром обратно в колодец, предварительно наполнив его наполовину ЧИСТОЙ саляркой.
11. Теперь самое главное. Откручиваем в крышке фильтра верхний болтик для заливки дизтоплива. И шприцем или грушей наливаем ЧИСТОЕ дизтопливо до самого верха колодца. Контролируем, чтобы не полилось поверху и не пришлось вытирать салярку с крышки фильтра. Закручиваем болтик обратно.
Заводим авто. Если все было сделано по фен-шую, то заведется с первого раза. В любом случае не крутим стартер более 5 секунд и 5 раз. Если не заведется, откручиваем верхний болт на крышке и доливаем дизтопливо.
12. Закручиваем металлическую защиту фильтра.
Цена вопроса: 800 ₽ Пробег: 107000 км
Нравится 25 Поделиться: Подписаться на машину
www.drive2.ru
Ford Kuga 2.0 turbo dizel 4Х4 › Бортжурнал › Замена топливного фильтра Ford Kuga II двигатель (DW10BTED4)
Пришло время, менять топливный фильтр на Ford Kuga II дизель, двигатель (DW10BTED4).
Выбор расходников (топливного фильтра):
OEM : FORD 1682001 — 372 грн. 00 коп.
Учитывая французскую душу двигателя был приобретен топливный фильтр OEM : CITROËN/ PEUGEOT № 1906A7 за — 270 грн. 00 коп. Внутри фирменной упаковки CITROËN/ PEUGEOT был топливный фильтр MANN PU927X с уплотнительным резиновым кольцом, без заглушек.
Высота (H) — 75mm
Диаметр внешний (A) — 92mm
Диаметр внутренний (B) — 24mm
Фильтр топливный тонкой очистки с прокладкой .
OEM : CITROËN 1906A7 ;
OEM : FIAT 9467637280 ;
OEM : FORD 1682001 , 9M5Q9176AA, 9M5Q9155AA, 1681999 ;
OEM : PEUGEOT 1906A7 ;
Учитывая изложенное оригинальным изготовителем/поставщиком топливного фильтра для этой модели двигателя есть MANN PU927X он и есть оригинальным аналогом.
Замена фильтра фото и описание самого процесса добавлю попозже.
Цена вопроса: 270 грн
Нравится 14 Поделиться: Подписаться на машину
www.drive2.ru
Как прокачать топливную систему дизеля Форд куга
1.8 tdci прокачка топливной!
Лучший способ прокачки топливного фильтра
замена топливного фильтра на Ford Kuga дизель
Дизель для чайников — Часть 2. Развоздушиваем топливную систему..
прокачка топливной системы дизеля
Прокачка топливной системы дизеля после смены топливного фильтра на Шкоде.
Ford kuga II (2014) 2.0 TDCi проверка разъема подогрева топливного фильтра
Замена топливного фильтра на свежих дизельных 2.0 DI моторах:Ford Focus,Kuga.PEUGEOT 508
Форд Куга 2 TDCI 2.0 — воздух в системе питания двигателя.
Как заменить топливный фильтр Форд Мондео 4 2.0TDCi
Также смотрите:
- Габариты универсала Форд Мондео
- Замена заднего ступичного подшипника Форд эскорт 1996
- Нет питания на форсунки Форд Транзит
- Форд народный автомобиль
- Форд мустанг в европе
- Ford edge для европы
- Серо зеленый цвет для Ford
- Домкраты Ford Mondeo
- Ford ушел с российского рынка
- Грузовой Форд 1980
- Код ошибки obd2 Ford
- Риа авто Форд куга
- Схемы для Форд экоспорт
- Поршня на Форд 1 6 экобуст
- Задние пружины на Форд Фокус 1 от чего подходят
fordport.ru
Топливный фильтр Ford. Замена и прокачка топливного фильтра на Ford Galaxy 2.0 (дизель)
Поменять топливный фильтр на дизельном двигателе Ford Galaxy не намного сложнее, чем на бензиновом, но как правило, после замены фильтрующего элемента требуется прокачка топливной системы дизеля (топливного фильтра), в противном случае мотор может не запуститься. В этой статье речь пойдет о том, как заменить топливный фильтр на автомобиле Ford Galaxy 2007 года выпуска с 2-ух литровым дизельным мотором TDCI.
Инструкция по замене топливного фильтра на дизельном двигателе Ford Galaxy
- Топливный фильтр находится под верхней пластиковой защитой двигателя, поэтому, чтобы к нему добраться ее необходимо снять.
- Теперь с помощью ключа на 8 откручиваем четыре болта крепления фильтра и отсоединяем фишку от разъема. Нажав вниз на белые защелки, вынимаем из штуцеров топливные трубки, после чего вынимаем открученное ранее крепление корпуса фильтра. После этого шестигранной головкой, против часовой стрелки откручиваем крышку фильтра.
- Открутив крышку, вынимаем ее вместе с фильтрующим картриджем, после чего отсоединяем его.
- Теперь устанавливаем новый фильтр и в обязательном порядке меняем уплотнительное кольцо на новое, которое должно идти в комплекте с топливным фильтром Ford Galaxy TDCI, не забыв при этом смочить его дизельным топливом.
- После этого необходимо слить остатки топлива с отстойника и тщательно почистить его от грязи. Для того чтобы избавиться от остатков топлива используем медицинский шприц на 150 мл., (можно купить в ветеринарных лечебницах) подсоединив его к нижнему штуцеру корпуса фильтра.
- Вычистив отстойник фильтра, производим сборку. После того, как крышка была закручена, подключаем трубку к штуцеру «IN», а штуцер «OUT» оставляем не подсоединенным (через него будем извлекать воздух из топливного фильтра).
Чтобы открутить крышку фильтра необходимо приложить немало усилий. Используйте шестигранную головку, дабы не повредить болт крепления крышки топливного фильтра Ford Galaxy.
Прокачка топливного фильтра Ford Galaxy TDCI после его замены
- Для прокачки понадобится шприц на 150 мл, который был использован во время отбора топлива из отстойника и небольшая трубка с диаметром под наконечник шприца.
- Один конец трубки подсоединяем к шприцу, а другой к штуцеру «OUT» на крышке топливного фильтра.
- Теперь наполняем шприц топливом и вводим его в фильтр, для полной прокачки необходимо ввести не менее пяти шприцов. При отсоединении шприца пережимаем трубку, чтобы топливо не выливалось самотеком в бак.
- Избавившись от пузырьков воздуха, подсоединяем топливный шланг к штуцеру «OUT» и запускаем двигатель. Через прозрачный шланг можно наблюдать небольшие пузырьки воздуха. Когда они исчезнут и убедившись в герметичности крышки корпуса топливного фильтра, можно прикручивать четыре болта крепления
При подготовке материала о том, как поменять топливный фильтр Ford Galaxy 2.0 (дизельный двигатель) были использованы фотоснимки сайта www.s-maxclub.ru
