Форд фокус 2 хэтчбек установка камеры заднего вида – Ford Focus Hatchback Установил климат контрол › Бортжурнал › Установка камеры заднего вида и подключение к видеорегистратору

Установка камеры заднего вида — бортжурнал Ford Focus Hatchback 2007 года на DRIVE2

Еще весной заказывал себе камеру заднего вида к свей голове Roadrover.Руки все ни как не доходили, то грязь, то холод, а то и вовсе некогда.=))

Выдались выходные, поехал в поселок к родителям. Начал установку камеры в субботу вечером, а закончил в воскресенье вечером), потому что делал все не спеша и аккуратно, в свободное время.

Вечер субботы…

Начал разбирать заднюю дверь багажника, для этого открутил 2 шурупа в ручках, и просто сдернул пластик, он на защелках=) все просто. Дальше принялся снимать пластик вокруг стекла, все на защелках. Затем пластик с правой стороны в багажнике, где проходит вся проводка, мне нужны были только провода идущие на фонарь заднего хода.
далее…снял правый фонарь подсветки номера, и установил туда камеру.


все легко и просто, всего 2 шурупика.)
Протянул провода, скоммутировал подсветку номера на камере с проводами.

Затем принялся протаскивать провода через резиновую гофру между задней дверью багажника и салоном. Так как в комплекте провод питания камеры был очень короткий и его хватило только до гофры, я взял силиконовые провода (красный и черный) и протащил их через гофру вместе с проводом для видео (тюльпан)

Я использовал в гофре силиконовые провода, потому что они в мороз не ломаются и не дубеют, ну а кабель для видео думаю выдержит=)

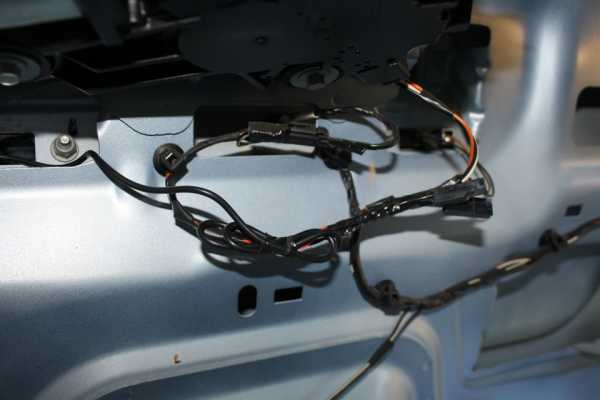

в итоге вот что вышло когда уже все собрал

на этом вечер субботы с машиной окончен, я пошел в баньку…как я долго ждал этого момента, вы не поверите…))

день второй, воскресенье…
Проводка на задней двери багажника была готова еще вчера и поэтому оставалось протянуть все в салоне и закоммутировать в магнитолу. В качестве провода питания от гофры до провода фары заднего хода и до магнитолы я взял обычный ШВВП 2х0.75.


«плюс» на фару заднего хода идет провод оранжево-зеленого цвета, к нему то я и подцепился, чтобы взять сигнал для магнитолы, и питание камеры. Затем протянул провод видео (тюльпан) и проводо сигнала заднего хода(просто питание с фары заднего хода) под потолком, крепя его чтобы не болтался изолентой к шлангу заднего омывателя стекла.
Подводил провод через правую стойку, и пространство под бардачком.Для этого снял обшивку стойки, она тоже на зажелках и открутил бардачек.

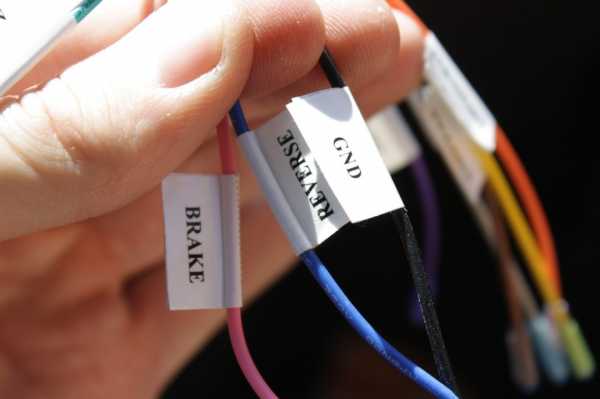

Для коммутации с магнитолой необходимы провода REVERSE синего цвета-это провод подачи сигнала 12В, необходим для того, чтобы магнитола думала, что включилась камера заднего вида. И уже на экран будет выводиться картинка с камеры.
тюльпан «мама» CCD-IN — видеовход с камеры.
ну и заодно закоротил провода BREAKE и GND — это чтобы магнитола думала что машина стоит на ручнике, иначе не дает воспроизводить DVD видео=).

И так, значит +12В с фонаря заднего хода я соединил с проводом REVERSE., а видео выход с камеры со входом на магнитоле.
Проводку за изолировал и уложил аккуратно. Закрыл обратно стойку накладкой, прикрутил магнитолу на место и собрал бардачек.

С Задней дверью багажника я не спешил, так-как у меня оставалась шумка и решил обклеить остатками вибропласта и сплэна. Вот что вышло


Фото со сплэном забыл сделать)))уж очень увлекся
После обклейки собрал весь пластик двери обратно.

Тестируем?!
Вид камеры

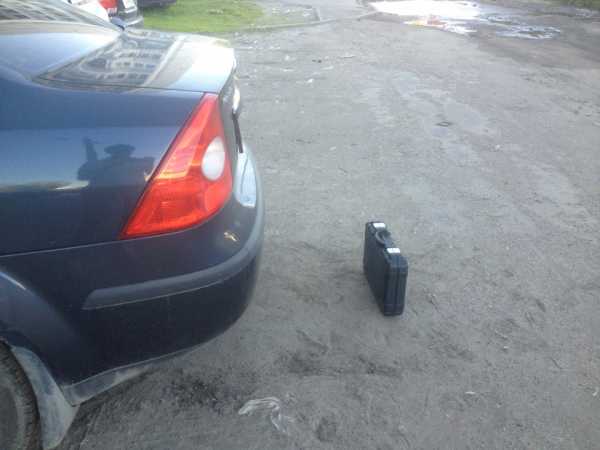

поставил канистру для сравнения

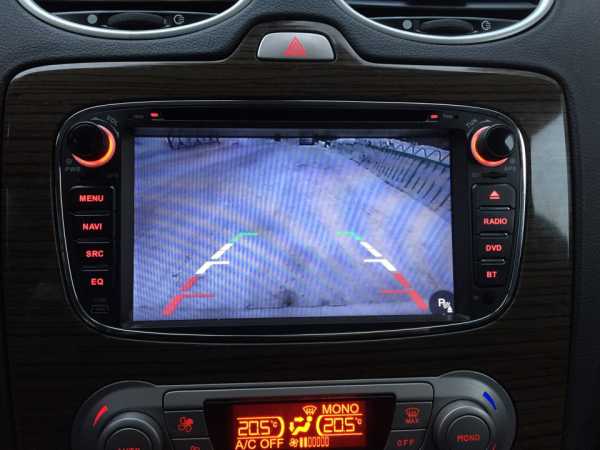

вид из магнитолы

ПС. С камерой очень удобно) всем советую)

www.drive2.ru

Ford Focus Hatchback Неприметный Fedyuk › Logbook › Камера заднего вида! Или как потратить полдня?!

Ну, вот наконец то на выходных удалось позаниматься с установкой камеры заднего вида!
При пробном подключении было выявлено долгое включение монитора, поэтому решил его запитать отдельно от камеры! Питание взял от магнитолы, теперь при включении зажигания монитор оживает, и в спящем режиме ждет включения задней передачи!

Вот все думал, думал, писать полный отчет, или ограничиться фотками?
Но решил немного описать подробней — вдруг кому пригодится и будет полезно?
Итак :
1. Снимаем обшивку багажника и откручиваем заднюю саблю ( фото не делал, думаю итак понятно),
2. Протягиваем провода от камеры через отверстие снятой подсветки номера в багажник.

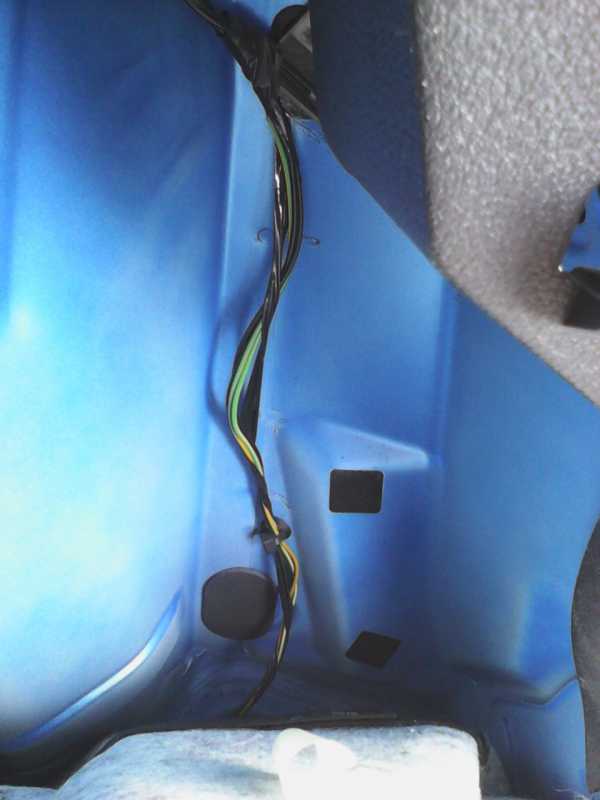

3. Прокладываем провода по одной из сторон багажника к гофре.

я проложил по левой стороне

движемся к гофре

тадааааммм… вот она, наша гофра


4. Через гофру просовываем проволоку, или что то в этом роде, потом на выходе цепляем к ней наши провода и протаскиваем их через гофру ( возможно тюльпан не пролезет и придется его отрезать. ничего страшного, потом скрутим как было)
5. Снимаем уплотнитель багажника и отгибаем потолочное покрытие, чтобы просунуть туда видео кабель(который мы отрезали, желтенький) идущий к монитору.
6. Питание от камеры, протягиваем по правой стороне багажника к заднему ходу. Просто снимаем уплотнитель и прокладываем кабель.

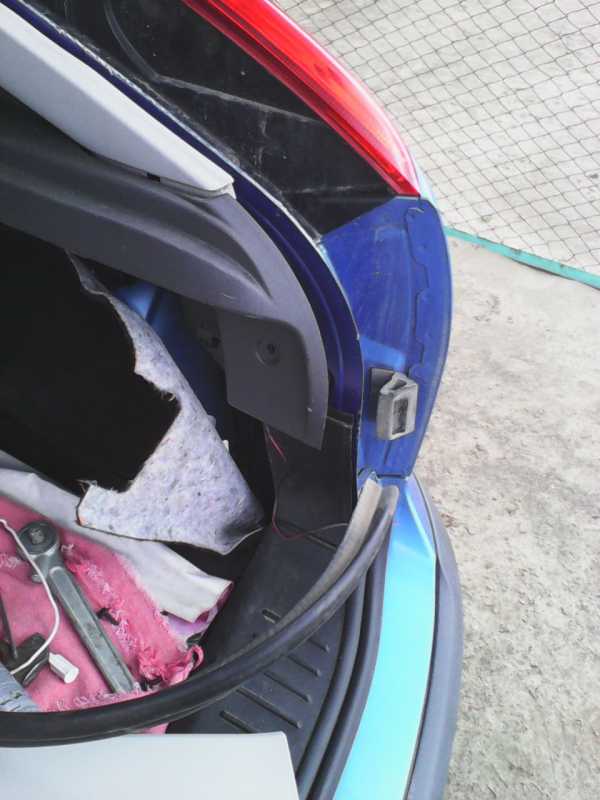

вот в это отверстие, после снятия уплотнителя, и прокладываем наше питание…


7. Снимаем боковую обшивку багажника, на которой крепится подсветка. Войлочную обшивку можно просто отогнуть в сторону.

полностью можно не снимать, лишь бы хватило проложить кабель!


8. В этой правой стороне нам нужны два провода, идущие на лампу заднего хода ( Зеленый с оранжевым(+) и черный (-)

вот они… там их четыре…не забываем, что нам нужен зеленый с оранжевым, ну и один черный!


9. Ну вот, питание камеры подключили, идем дальше!
10. Желтый тюльпан видео кабеля просовываем под потолком к задней двери. На дверях тоже снимаем уплотнитель, иначе ничего не выйдет!
11. От задней двери двигаемся к передней…
12. Потом снимаем декоративную накладку передней стойки и прокладываем туда кабель.
13. Питание от монитора, как я уже сказал, протягиваем под панелью к магнитоле и подсоединям — красный(+), черный(-).
14. Соединям желтый тюльпан от камеры с монитором.
15. Собираем все детали на место.

Вот так включается камера. Результат намного лучше, чем при подключении по инструкции)))

www.drive2.com

Установка камеры заднего вида — бортжурнал Ford Focus Sedan 2.0 ghia 2009 года на DRIVE2

Всем привет) наконец то пришла моя камера с поднебесной, первым делом решил погуглить как правильно установить ее. Первое что меня очень удивило, так это то, что люди подключают камеру не правильно. Поясню:
1)Многие запитывают камеру от габаритов, подсветки номера и т.п. Это не совсем правильно т.к продолжительность жизни камеры значительно сокращается. Лучше запитать от фонаря заднего хода.
2)Красный провод который идет от тюльпана служит для того, что бы магнитола понимала, что включена задняя передача. Некоторые люди его не подключают либо отрезают. И В РУЧНУЮ НА МАГНИТОЛЕ ВЫБИРАЮТ КАМЕРУ ПОСЛЕ ЧЕГО ПОЯВЛЯЕТСЯ ИЗОБРАЖЕНИЕ, мне кажется это крайне не удобно!

теперь не много фото

Полный размер

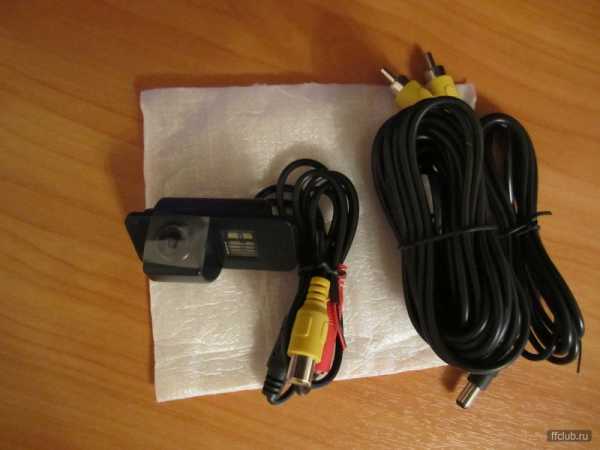

мой комплект

Полный размер

полностью засиликонил камеру в надежде что не попадет в нее влага и проживет чуть дольше)

Полный размер

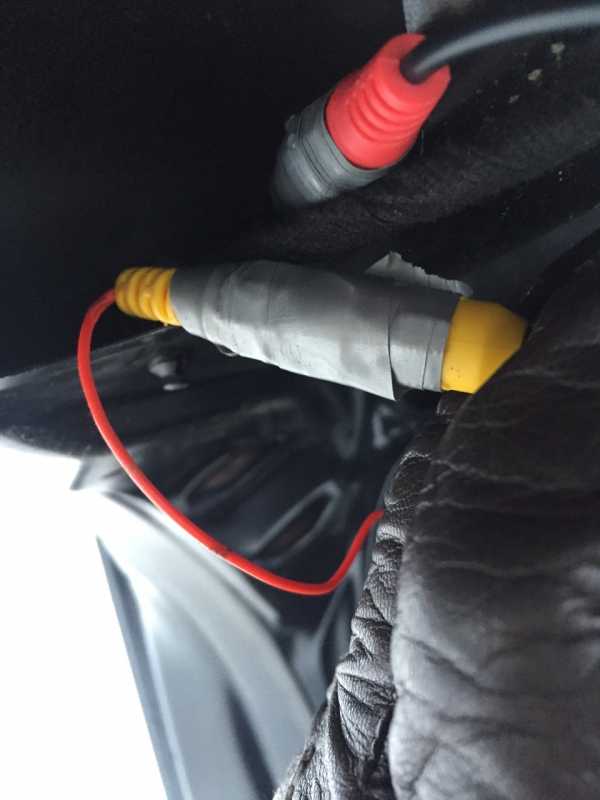

стыки тюльпанов замотал для верности. Вот он самый, красный провод который необходимо подключить одним концом к фонарю заднего хода, другим к магнитоле

Полный размер

для теста подключил и проверил)

далее все за изолировал и аккуратно подключил.

Полный размер

готовый результат

Самым сложным было протянуть провода через гофру. на камере продешевил, купил самую дешевую, мне кажется что угол обзора у нее в мал. Но в целом ей доволен. Всем удачи и ровных дорог)

Нравится 47 Поделиться: Подписаться на машину

www.drive2.ru

Установка камеры заднего вида — бортжурнал Ford Focus Hatchback Синий 2006 года на DRIVE2

Всем доброго дня!
Наконец я собрался с мыслями и с силами и решил установить камеру, которая была куплена еще месяца три назад, все никак руки не доходили, да и время.
Также от безделья, а скорее с жиру купил себе эквалайзер на заднее стекло.


В субботу, вооружившись всем необходимым, я отправился во двор и принялся разбирать заднюю часть своего авто. Подключение в принципе достаточно простое:
2 провода к фонарю заднего хода от камеры
2 провода от подсветки номера к камере
1 провод от заднего хода к проводу от магнитолы
1 видео провод к магнитоле от камеры
Протяжка вместе с разбором заняла где-то два часа, это с учетом что я забыл один провод протянуть к магнитоле, пере разбирал ))))



Сложность возникла с установкой камеры в штатное место. Так как я не воспользовался народной поговоркой: « Семь раз отмерь…», я купил камеру с ибей с надписью для хечбека на защелках. Не знаю какой – это хетч, но у меня освещения номера крепится на маленьких саморезах.

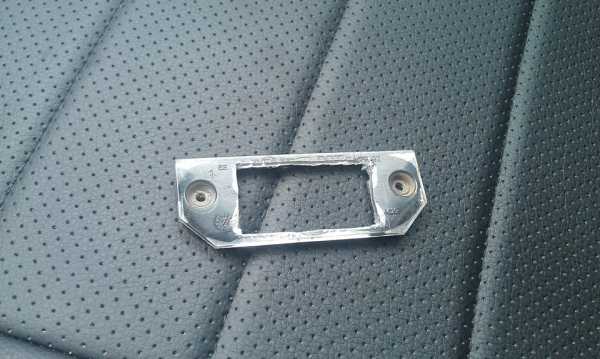

Было решено вырезать отверстие в штатном креплении и вклеивать туда камеру!
Тут мне пригодились еще несколько инструментов – это дрель, ножовка по металлу, набор надфилей и пару-тройку часов времени.



Установка не заняла много времени. Проверка, все отлично!

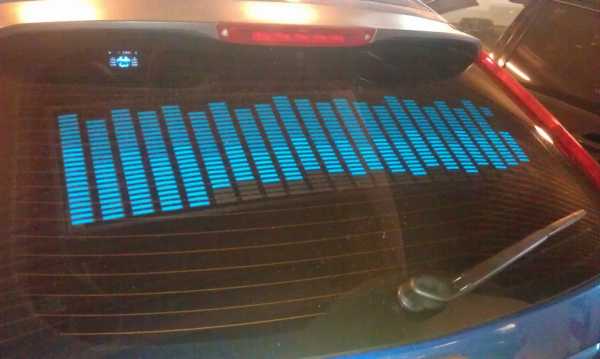

Далее наклеил чудо-юдо эквалайзер, который виден только в темноте и закрывает мне весь обзор в заднее стекло. Несколько делений которого, после установки перестали работать – ну это не беда… Т.к. чувствую еще пару деньков и его отдеру – ездить невозможно…



Также было приобретено и нанесено средство “антидождь” фирмы Aquapel, которой пока так и не удалось опробовать – дождь меня не застает в автомобиле )))

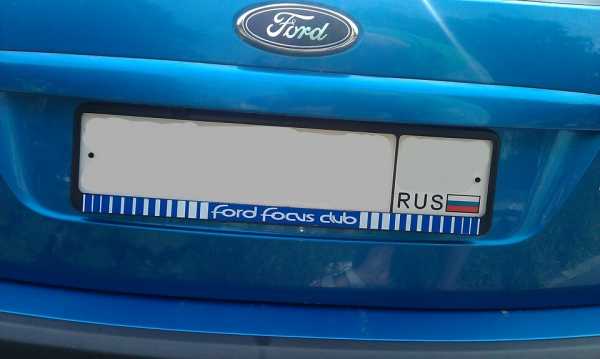

Так как рамка заднего номеру меня была отломана хулиганами, было решено поменять и их, выбор пал на эти: )))

ББФФ


ББФФ


Всем спасибо за внимание!
PS Кто знает что за разъемы были найденные мною справа за обивкой?

www.drive2.ru

Установка камеры заднего вида — бортжурнал Ford Focus Sedan Серая бестия 2007 года на DRIVE2

Добрый вечер гости и подписчики!

Сегодня наконец-то установил купленную еще зимой камеру с монитором на али и хотел бы вкратце рассказать, как это было, так как для своего случая я не нашел конкретного руководства к действию на драйве, да и вообще где-либо. Эту работу сможет выполнить любой человек совершенно не разбирающийся в электрике, как я например 🙂 Ниже приведена схема подключения, я немного модернизировал блуждающую по просторам интернета картинку под свою конфигурацию. У кого ситуация такая же как у меня, тот по схеме сразу поймет в чем различие)

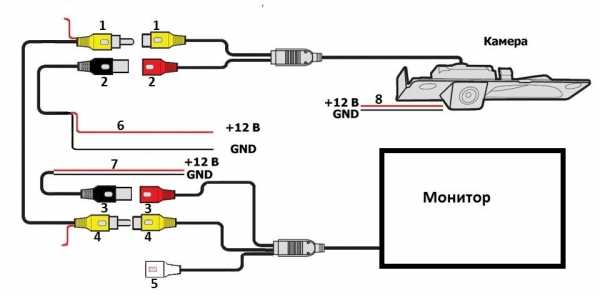

Моя схема

Начал я с того, что снял обивку с крышки багажника.

Полный размер

Здесь уже немного забегаю вперед, вывел тюльпаны от камеры в крышку багажника

Она крепится на защелках, внутри защелок пластиковые шурупы под крестовую отвертку, я, не выкручивая их, просто подцепил их по очереди и вытащил. Далее принялся менять плафон подсветки номерного знака на камеру. Клеммы идущие к плафону обрезал и подсоединил провода (на схеме изображены цифрой 8) красный к красному, черный к черному. Провода скрутил и плотно замотал изолентой, сразу же включил зажигание, чтобы проверить – работает? Отлично! первый шаг сделан) Далее провел тюльпаны от камеры, как проведена штатная проводка и чтобы провода не свисали, к ней и примотал скотчем.

Полный размер

…и тут длина их закончилась, соединил желтые тюльпаны (1 1 на схеме) и к красному подключил черный (на схеме 2 2) и опустил их под крышкой вниз к резиновой гофре, а затем крепко обмотал их изолентой, чтобы мало ли не расцепились.

Полный размер

Далее самое тяжелое, чтобы провода попали в салон и чтобы их нигде не было видно, нужно пропихнуть их через резиновую гофру в салон. С проводом от черного тюльпана (номер 6 на схеме) проблем почти не возникло, он тонкий и прошел без проблем, а вот с желтым тюльпаном пришлось повозиться, тут надо брать смекалкой, я пользовался скотчем и ниткой) Когда все получилось, надо сразу подключать питание камеры, для этого в багажнике, где расположена фара, вынимаем заглушку и достаем пластиковую крышку, которая и закрывает доступ к клемме соединений левой задней фары. Нашему виду открывается вот такая клемма

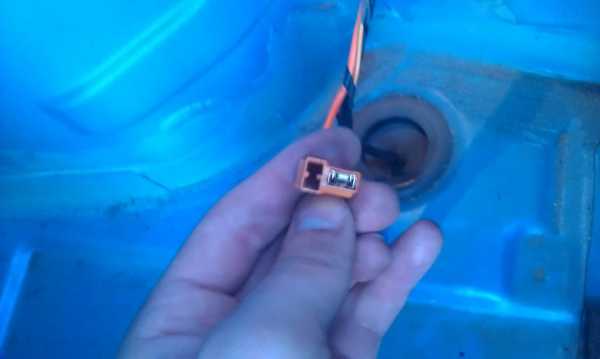

Клемма левой задней фары

Питание я взял с габаритов, бело-оранжевый провод идущий к клемме зачищаем и крепим к нему красный провод от камеры, хорошенько скручиваем и плотно мотаем изолентой, черный провод идущий к клемме так же зачищаем и крепим к нему черный провод от камеры, так же скручиваем и заматываем изолетной. Так как в зимнее время камера будет замерзать и лучше бы, чтобы она включалась пораньше, например с габаритами или с ближним светом и прогревалась. Речь идет о проводах под номером 6 на схеме.

Теперь задача проложить желтый длинный провод с тюльпаном по салону, по нему передается видео сигнал к монитору. Для этого я снял обивку полки багажника, крепится на круглые защелки, которые просто подцепляются отверткой и вытаскиваются и аккуратно, отгибая пластиковые пороги в салоне, затолкнул провод под них. Далее все так же отгибая пороги подвел желтый провод с тюльпаном к передней двери.

Полный размер

К этому моменту я уже установил монитор в салоне и провод от него аккуратно подпихнул под торпедо и под передней стойкой и провел так же к передней двери.

Полный размер

Теперь соединяем желтые тюльпаны (4 4 на схеме) и красный тюльпан с черным (3 3 на схеме). Далее нужно подключить питание монитора. Я не знаю где идет штатная проводка, поэтому решил не думать и пойти в магазин докупить еще 5 метров кабеля, чтобы с запасом. Запитал монитор от лампочки заднего хода, чтобы монитор включался именно при включении задней передачи. Пока провода не прятал, чтобы потом обратно не разбирать в случае если не заработает. Кинул их на клемму напрямую через салон

Почему-то вертикально вставилась, но вроде читабельно

Красный провод от монитора (7 на схеме) к черно-зеленому проводу на клемме, черный провод от монитора (7 на схеме) к черному проводу на клемме.

Белый тюльпан остался не подключенным, так как я полагаю он нужен, чтобы подключить камеру переднего вида, камеры переднего вида пока нет, так что пока он скучает. Красные одиночные провода от желтых тюльпанов обрезаем, они нужны если подключаешь камеру не к монитору, а к магнитоле, так что я их ликвидировал, чтобы не мешались. Теперь все готово, заводим машину, включаем заднюю и наблюдаем… Ничего не работает ? Питание на камеру-то подается от габаритов, так что включаем габариты или ближний свет и вуаля! все работает!

Полный размер

Полный размер

Далее проводим провод питания монитора так же незаметно по низу под пластиковыми порогами в багажник, как в случае с проводом желтого тюльпана, устанавливаем обивки и радуемся!))

Всем хорошего, летнего настроения и ровных дорог!

www.drive2.ru

Установка камеры заднего вида — бортжурнал Ford Focus Sedan Dark Fell☢w 2008 года на DRIVE2

Наконец-то могу уже отчитаться об установке камеры заднего вида, о чем заявил еще 3 месяца назад. (
www.drive2.ru/cars/ford/f…/288230376153079935/#post)
2 месяца ушло на её доставку :(( Почему так долго? Да потому что какой-то китаёза первый раз прислал мне камеру для хэтчбека 🙁 её вернул.
Вообщем вот такая коробочка

Коробка от камеры


Вот такое в коробочке

Содержимое коробки. Фото не моё. Здесь камера для хэтча

Саму камеру подключать оказалось проще простого, главное понять что куда подключать и что с чем скручивать.

Если кому нужны будут подробности – спрашивайте тут, поясню.

Лично я запитал камеру от габаритов. Просто врезался в провода, которые идут к плате левого заднего фонаря и всё. На сколько это оправданно покажет время. Если не понравится можно переподключить на задний ход или зажигание.

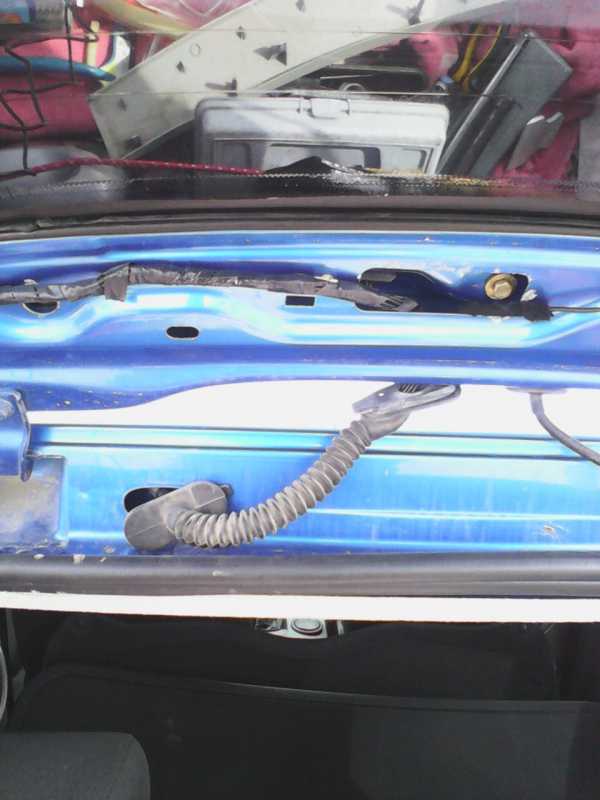

На самом деле самое трудоемкое это протащить провода из крышки багажника через салон к магнитоле.
Первый геморрой, который на меня свалился был связан с протаскиванием проводов в багажник через резиновую гофру. Но где наша не пропадала 🙂 Нашел спицу, просунул с её помощью прочную нитку, к ней привязал провод и протащил потихоньку) Фото нет, т.к. в пылу азарта и «борьбы» забыл все напрочь))
Затем нужно протащить 2 провода (тюльпан КАМЕРА-ГУ и управлющий провод ЗХ-ГУ) по левому порогу к магнитоле и подключить вот к этим входам.

Тюльпан от камеры подключил к специальному входу на магнитоле CAMERA-IN


К проводу REVERSE GEAR SIGNAL необходимо протянуть провод от лампы ЗХ. По сигналу с этого провода магнитола понимает когда именно нужно включать изображение с камеры


Все подключаем, проверяем, скручиваем, заматываем изолентой. И с нетерпением начинаем смотреть что у нас вышло :)))

Питание на камеру подается при включении габаритов (это будет удобно в зимнее время, т.к. камере для нормальной работы нужно будет немного прогреться). Далее, когда мы включаем заднюю передачу на экране появляется изображение с нашей камеры. Что особенно порадовало на этом этапе, это то что при появлении на экране изображения музыка продолжает играть как играла)))

Ну и пару фоток как это все выглядит.

Дневное фото

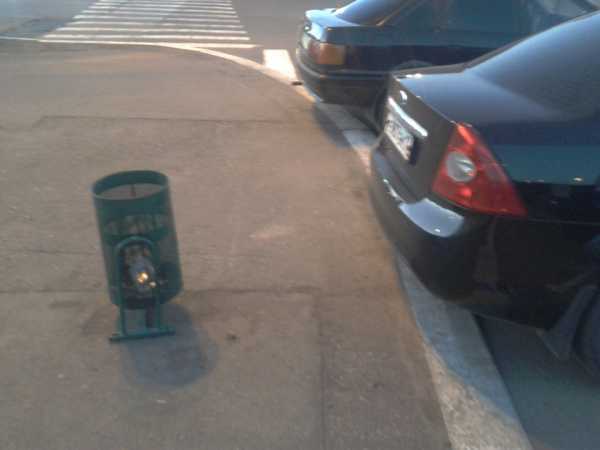

Урна в сумерках


Та же урна, вид снаружи

Почему то я не сделал фото того как выглядит изображение ночью в полной темноте, но хочу вас уверить что видно все очень даже хорошо!

Были некоторые опасения что будет отличаться подсветка левого и правого плафонов. В итоге получилось 100%ное совпадение по цвету! :). Только оговорюсь что у меня стояли светодиоды. Если у вас стоят штатные лампочки, то свет будет отличаться.

Подсветка номера. От подсветки камеры чуть меньше из-за того что глазок камеры немного загораживает свет


Цвет одинаков на 100%, чему я оч рад)

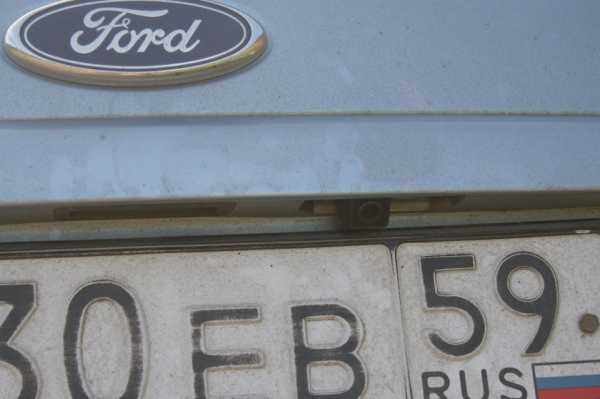

Вот так выглядит снаружи. Фото, к сожалению, пока только такое

www.drive2.ru

Установка камеры заднего вида — бортжурнал Ford Focus Hatchback как Yamaha 2008 года на DRIVE2

В начале сентября приобрел магнитолу и тут же у меня родилась идею поставить камеру ЗХ.
Пошустрил интернет, местные магазины, цены не порадовали. На ФФ2 хечбэк в магазине продавали камеру за 2400руб! Притом что они очень часто ломаются решил что это дороговато будет.
Залез на алиэкспресс и мой выбор пал на www.aliexpress.com/snapshot/6216384960.html . Точно такая же камера как в магазине, только стоит 680руб(на тот момент по курсу) ну и ждать нужно было около месяца.
Заказал ее и забыл) Через месяц пришло извещение с почты — забирай)
Около недели катал камеру в бардачке) не было ни возможности ни времени заняться ей.
Вот настал отпуск) Приехал в гараж, с пивком, как полагается, и с 2мя друзьями)
Побыстрому раскидал я весь салон, вел провода по правой стороне авто под крышей.
Кстати, чтобы камера включалась при включении заднего хода(как я и сделал) нужно докупить еще 1 провод, не важно какого сечения(у меня был 1 мм диаметр вместе с обмоткой, длиной около 8 метров!). В комплекте такого провода нету)
К сожалению фоток нету как устанавливали камеру(не думал я что писать про это буду), есть фотки только результата.
Итак, нужно запитать камеру ЗХ от фонаря ЗХ! А где он этот плюсовой провод от фонаря ЗХ? Этим вопросом мы задались, перечитали интернет и только ОДИН человек (с драйв2) мельком написал что этот провод ЗЕЛЕНО-ОРАНЖЕВЫЙ!
Стали его искать и, по логике вещей, он находился под обшивкой правой задней арки! (там несколько проводов уходят в днище, как раз в сторону фонаря ЗХ) В этом пучке и находится этот злополучный ЗЕЛЕНО-ОРАНЖЕВЫЙ провод.
Остальное вроде бы как все понятно, я думаю. Главно не забыть что до магнитолы нужно вести 2 провода, один тюльпан видео(желтый), второй плюсовой провод от фонаря ЗХ к проводу, торчащему сзади из магнитолы под названием «REVERSE»(или что-нибудь подобное). Он нужен для того чтобы магнитола понимала когда включается ЗХ и автоматом включала картинку с камеры.
Есть люди которые ведут этот провод от блока предохранителей, но я не стал замарачиваться и сделал длииинным, но верным путем)
Сложно провод протаскивать через резиновую гофру, которая идет от крышки багажника до кузова)
Все протаскивания делал тонкой и жесткой проволкой!

Цена вопроса: 680 ₽ Пробег: 99500 км

Нравится 12 Поделиться: Подписаться на машину

www.drive2.ru
