Содержание статьи:
0:371. Снятие обивки задней двери Ford Focus 2 рестайлинг
0:1292. Снятие передней двери Ford Focus 2
0:1913. Снятие стекла задней двери Ford Focus 2
0:2624. Снятие наружной ручки передней двери Ford Focus 2
0:3575. Установка обшивки панелей дверей от Ford RS в Ford Focus 2
0:461Работа по снятию обивки задней двери производится для выполнения следующих работ: замена стеклоподъемника задней двери, замена стекла, замена внутреннего замка двери. Снятие обшивки задней двери на автомобилях с электрическими стеклоподъемниками и механическими стеклоподъемниками. Форд Фокус 2 с механическими стеклоподъемниками задних дверей.
0:1200Вставляем проволоку с крючком на конце между ручкой стеклоподъемника и розеткой
0:13521:1857Крючком вынимаем пружинный фиксатор и снимаем ручку стеклоподъемника
1:1990Отверткой поддеваем декоративную накладку подлокотника задней двери
2:1313:636Преодолевая сопротивление фиксаторов, снимаем ее
3:7314:1236Головкой «на 8» отворачиваем два самореза крепления подлокотника к монтажной панели двери.
4:14075:1912Отверткой поддеваем декоративную накладку внутренней ручки двери
5:20386:504Отжав рычаг ручки и, преодолевая сопротивление фиксаторов, снимаем накладку
6:6487:1153Потянув за край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов
7:13568:1861Снимаем обшивку.
8:18959:2400Установка обшивки передней двери производится в обратной последовательности.
9:147Форд Фокус 2 с электростеклоподъёмниками задних дверей
9:254Отворачиваем два самореза крепления подлокотника к монтажной панели двери.
Поддеваем декоративную накладку внутренней ручки двери.
Отжав рычаг ручки и, преодолевая сопротивления фиксаторов, отделяем ее от обивки двери
10:117111:1676Нажав на фиксатор, отсоединяем колодку жгута проводов от выключателя электро-стеклоподъемника
11:1855Потянув за нижний край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов.
12:21613:721Отводим обивку двери от внутренней панели двери насколько это позволяет длина проводов
13:88614:1391Нажав на фиксатор, отсоединяем колодку проводов от динамика системы звуковоспроизведения
14:156115:2066Снимаем обивку задней двери. Установка обивки задней двери производится в обратной последовательности.
15:194Снятие/установка передней двери Форд Фокус 2/Ford Focus 2. Как самостоятельно снять переднюю дверь Форд Фокус 2 рестайлинг? Необходимый инструмент, фото, инструкция по снятию передних дверей Форд Фокус. Работу по снятию передней двери проводим с помощником, так как она достаточно тяжелая. Инструкция понадобится при снятии и установке передней двери. Ключом T-40 отворачиваем винт крепления ограничителя открывания двери к передней стойке кузова.

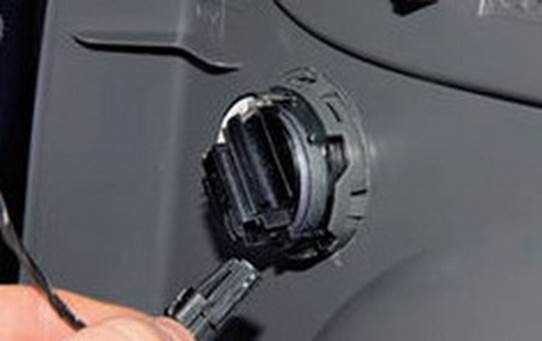

15:106816:1573Поддев защитный чехол колодок жгута проводов, вынимаем его из отверстия в передней стойке. После этого разъединяем их.
16:179417:2299Устанавливаем под дверь упор на уровне порога, чтобы она не прогибалась. После этого головкой на 8 отворачиваем болт крепления оси верхней петли двери.

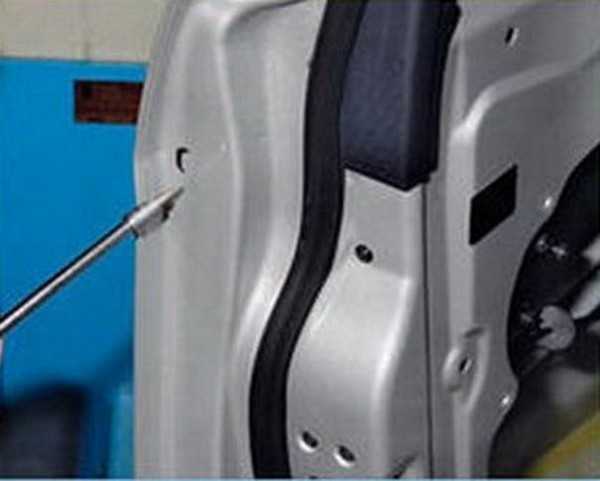

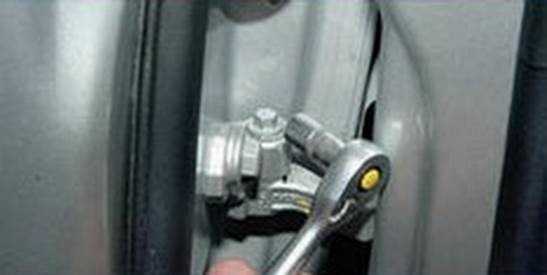

17:27918:784Отворачиваем болт крепления оси нижней петли двери.
18:88319:1388Установка двери на Форд Фокус 2 производится в обратной последовательности.
20:142Работу проводим после снятия обшивки задней двери. Данная информация необходима при замене разбитого стекла задней двери или просто при замене на другое. Как самостоятельно снять стекло задней двери Форд Фокус? Инструкция по снятию / установке задней двери Форд Фокус 2 / Ford Focus 2. Для начала снимаем обивку задней двери — Снятие обивки задней двери
20:851Снимаем наружный уплотнитель стекла.
20:92321:1428Снимаем внутренний уплотнитель стекла.
21:150422:2009Вынимаем переднюю и заднюю резиновые заглушки из технологических отверстий в монтажной панели двери.
22:190На автомобиле с механическими стеклоподъемниками, надев на шлицевой вал ручку стеклоподъемника, а на автомобиле с электро-стеклоподъемниками — подсоединив колодку проводов к выключателю, устанавливаем стекло так, чтобы болты крепления стекла к держателю расположились напротив технологических отверстий в монтажной панели.
22:79623:1301Ослабляем затяжку заднего болта крепления стекла к коромыслу стеклоподъемника.
23:145224:1957Аналогично ослабляем затяжку переднего болта крепления стекла. Повернув стекло, как показано на фото, вынимаем его из двери.
24:218925:504Устанавливаем стекло задней двери в обратной последовательности.
25:629Необходимый инструмент для снятия ручек передних дверей ФФ2/Форд Фокус 2. Отверткой извлекаем резиновую заглушку из отверстия в торце передней двери.
25:129526:1800Ключом Torx на 25 отворачиваем винт крепления цилиндрового механизма замка и снимаем его.
26:196327:2468Сдвигаем наружную ручку вперед так, чтобы задний поводок ручки вышел из зацепления с рычагом замка, а передняя опора из основания ручки.

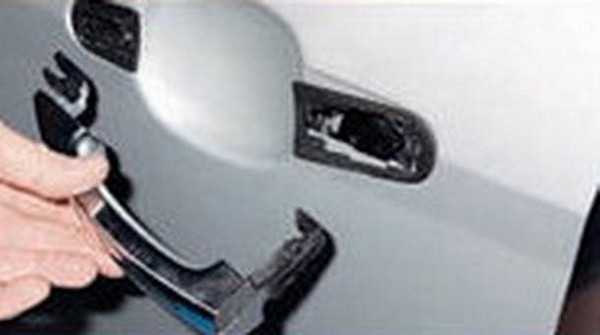

27:25228:757Снимаем саму ручку передней двери и две прокладки под ней.
28:867 29:1372Установку боковой ручки передней двери производим в обратной последовательности.

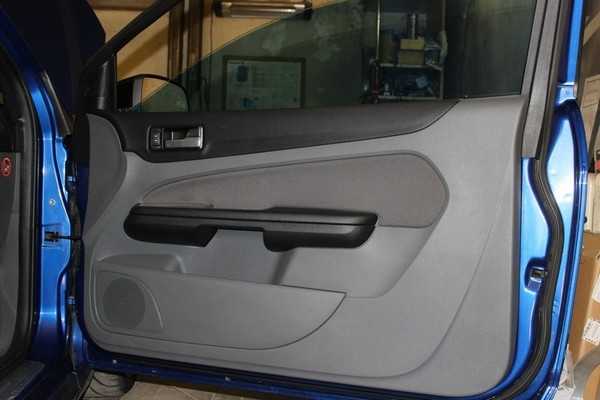

29:1527Посчастливилось стать владельцем очень красивого салона от Ford RS. Синие анатомические ковши пришли на смену унылым серым сиденьям и меня стал угнетать оставшийся серый материал на вставках панелей дверей. Я задался целью найти их от Ford RS.
29:206530:50431:100932:1514ну это же не красиво
32:1554Через небольшое время эти панели уже лежали у меня. Мне давно не нравилось, что когда идет дождь или после мойки, невозможно закрыть с первого раза окно — срабатывает защита на доводчике и он отправляет его назад. Вот это мы и решили устранить.
Для этого полностью разобрали обшивки дверей
сняли защитные экраны
33:54834:105335:155836:2063Вот наконец-то наши стеклоподъемники. Наша проблема происходит из-за того, что со временем механизм закисает и загрязняется, мы его вычистили
36:26237:767И залили смазкой

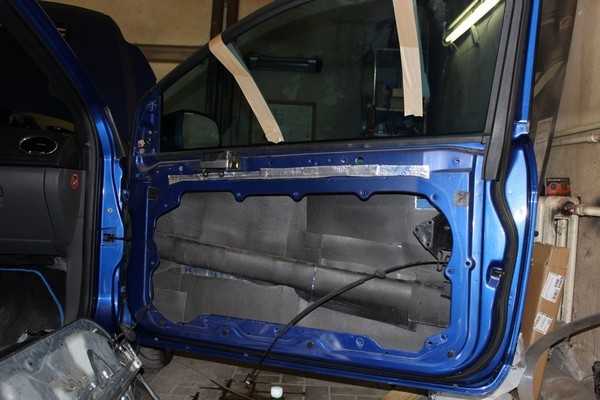

37:80138:1306Заодно, коли обшивки были сняты, решили немного их прошумоизолировать, дабы исключить различные скрипы и звуки от них

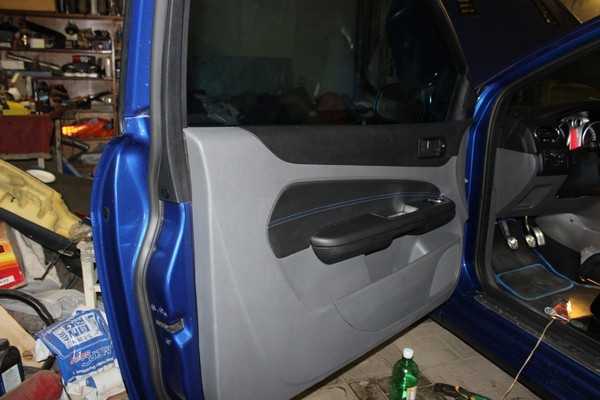

38:1525 39:2030Что у нас получилось
39:4040:545Вставки под кожу, да еще и с синенькой прострочкой
40:64041:114542:165043:2155Удлиненные клавиши закрытия окон
43:6444:569И бонусом складывание зеркал с ручки двери
44:651Теперь в салоне стало намного уютнее, серость пропала, посторонние звуки пропали и даже стекло не заедает
44:848https://www.drive2.ru/l/5090755/
44:884http://wikifocus.ru/2013/07/01/snjatie_naruzhnojj_ruchki_perednejj_dveri.html
44:965http://wikifocus.ru/2013/09/17/snjatie_stekla_zadnejj_dveri_ff2.html, http://wikifocus.ru/2013/08/02/snjatie_obivki_zadnejj_dveri_ff2.html, http://wikifocus.ru/2013/07/02/snjatie_perednejj_dveri_ff2.html
следующая статья:
Надоело постоянно дергать регистратор в прикуриватель.
Задача: подключить регистратор от плафона освещения
www.spike.su

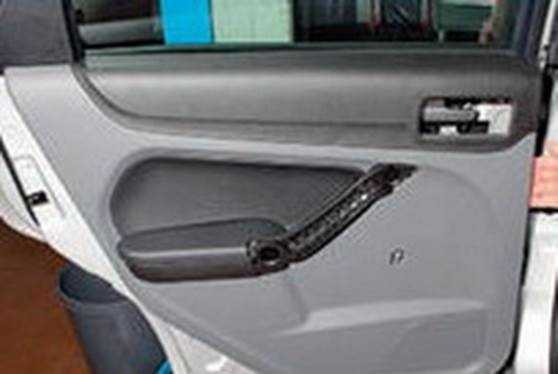

Работу по снятию обивки задней двери на Форд Фокус 2 проводим при замене стеклоподъемника, стекла, внутреннего замка двери.
Работа показана на левой задней двери. Обивка правой задней двери снимается аналогично.
На автомобиле Форд Фокус 2 с механическими стеклоподъемниками задних дверей операции по снятию обивки выполняются в следующей последовательности.

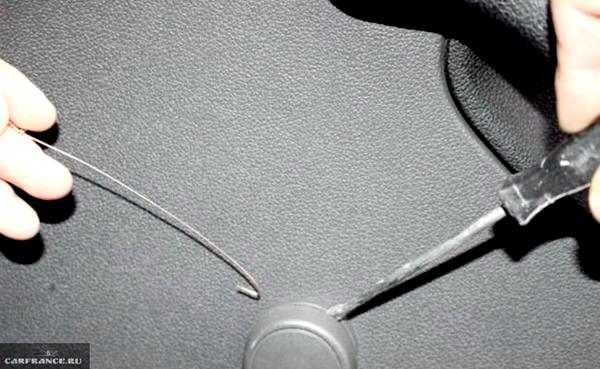

Вставляем проволоку с крючком на конце между ручкой стеклоподъемника и розеткой…
…крючком вынимаем пружинный фиксатор (для наглядности показано на снятой ручке) и снимаем ручку стеклоподъемника.
Снимаем розетку ручки.
Отверткой поддеваем декоративную накладку подлокотника задней двери…
…и, преодолевая сопротивление фиксаторов, снимаем ее.
Головкой «на 8» отворачиваем два самореза крепления подлокотника к монтажной панели двери.
Отверткой поддеваем декоративную накладку внутренней ручки двери…
…отжав рычаг ручки и, преодолевая сопротивление фиксаторов, снимаем накладку.
Потянув за край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов…
…и снимаем ее.
Поврежденные пистоны заменяем новыми.
Устанавливаем обивку задней двери в обратной последовательности.
На автомобиле Форд Фокус 2 с электростеклоподъёмниками задних дверей операции по снятию обивки выполняются в следующей последовательности. Отворачиваем два самореза крепления подлокотника к монтажной панели двери (см. выше).

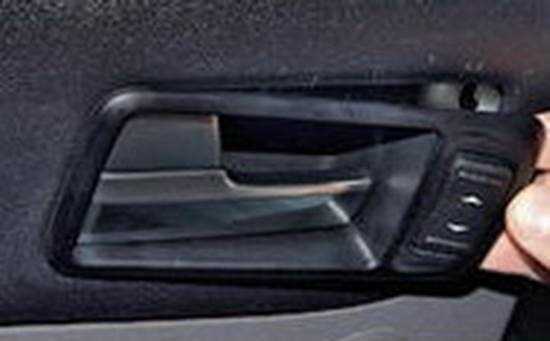

Поддеваем декоративную накладку внутренней ручки двери…
…отжав рычаг ручки и, преодолевая сопротивления фиксаторов, отделяем ее от обивки двери.
Нажав на фиксатор, отсоединяем колодку жгута проводов от выключателя электростеклоподъемника.
Потянув за нижний край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов.

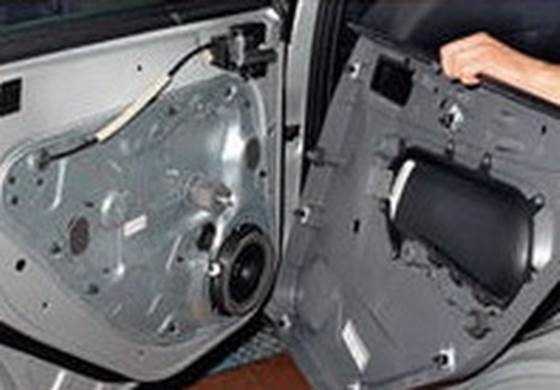

Отводим обивку двери от внутренней панели двери насколько это позволяет длина проводов.

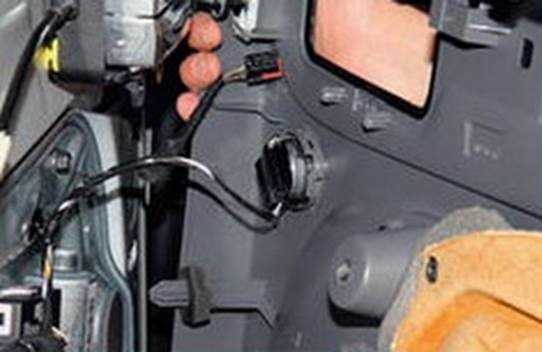

Нажав на фиксатор, отсоединяем колодку проводов от динамика системы звуковоспроизведения…
…и снимаем обивку задней двери.
Поврежденные пистоны заменяем новыми.
Устанавливаем обивку задней двери Форд Фокус 2 в обратной последовательности.
Первоисточник контента — WiKi сайта журнала «За Рулём»
ford-focus-2.dv13.ru
передняя дверь Форд Фокус 2
Для того чтобы произвести такую работу по замене или снятии,обшивки или других деталей требуется, от автомобилиста определенных навыков и знаний. В области авто. ремонта. Однако иногда даже их недостаточно для того чтобы понять как снимается та или иная автомобильная деталь, тем более если у вас нет представлении как снять или заменить какую то деталь, то вам нужна( информация), или заплатит мастерам на СТО.
Снимаем нижнею половинку с помощью плоской отвертки
И так на пример однажды у меня вышел из строя электро замок двери, мне не пришлось долго думать! так как я занимаюсь ремонтом автомобилей. Эту статью я пишу для тех автовладельцев у которых нет опыта по ремонту, постараюсь просветить кто столкнулся с такой проблемой в первые. действовать по логике,
В этой статье я постараюсь подробно показать и раскозать как снять обшивку двери Форд Фокус 2 своими руками,
Чтобы понять, как разобрать дверь Форда Фокус 2, нужно определить, какие инструменты нам понадобятся. Их совсем немного, всего четыре.
1. Первую очередь опустите стекло для удобства работы по снятии бокового зеркала.
Как снять боковое зеркала
3. Чтобы снять сетку ее нужно потянуть на себя, он фиксируется на защелках.
4. Теперь нужно снять уплотнитель двери. Будьте очень внимательны и аккуратны, чтобы не порвать уплотнитель, и не повредить скобы. Если вы будете аккуратны их можно будет использовать повторно.
5. Возьмите плоскую отвертку и установите ее в щель подлокотника. Затем аккуратно поднимите ее вверх, а нижнюю часть подлокотника потяните на себя.
открутит болт клюем на 10.
3. После необходимо взять ключ TORX T25, и открутить им болт крепления.На фотографи выше вы видите красный кружок, которым отмечен единственный болт который прикручено зеркало двери, возьмите ключ TORX T25, и им откручиваем его.
После чего мы сдергиваем всю рамку пищалки (или внутреннюю панель бокового зеркала). Она держится всего на одной пластиковой клипсе и одной направляющей. Отсоединяем штекер от сигнальный датчик который срабатывает при открытии дверей.
Снимаем проводку, их нельзя перепутать и все же выделим их по цветам.
вытаскиваем колодку проводов из сойки арки кузова
Желтой стрелкой показан штекер электрорегулировки, который тоже нужно отсоединить. Зеленой стрелкой указан штекер динамика.
снимаем крышку подлокотника двери
После необходимо взять ключ TORX T25, и открутить два болта на 10. которых мы не увидим пока ни снимем крышку дверной ручки.
Снимаем обшивку передней двери форд фокус 2
Далее, поддеваем рамку внутренней ручки, тянем на себя и сдвигаем ее вперед в противоположную сторону от ручки и отсоединяем штекер стекло подъемника. А снятие внутренней ручки форд фокус 2 смотрим здесь.
разъединяем все разъемы праводки которые идут к подъемнику, регулировке зеркал, и к динамике магнитолы.
Снимаем обшивку передней двери форд фокус 2
Вот как выглядит ваша обшивка с внутренний стороны после демонтажа передней двери Форд Фокуса второго поколения рестайлинг.
11. Оставшиеся в корпусе пистоны извлекаются при помощи плоскогубцев или специальны ключом типа отвертки. И переходим к откручивании ( карты).берем ключ TORX или головкой на 8. И открутим все болты по кругу их должно быть 10. Штук и карта снята.
Смотрим ( ВИДЕО) как разобрать двери на авто. Форд Фокус 2.
Установка или замена обшивки производиться в обратной последовательности.
eurasia-avto.ru
Снимаем обшивку задней двери на Форд Фокус 2.7
Фактически на всех комплектациях и модификациях Форд Фокус 5 обшивка задних дверей снимается по одной схеме. Демонтаж обшивки а возможно нужен при перетяжке дверных карт, по мере надобности ремонта замка или стеклоподъемника, при работах по звукоизоляции салона и рихтовке двери, в добавок для установки акустических систем.Если при демонтаже некоторые пистоны сломались, их необходимо заменить новыми. Сборка обшивки проводится в обратном порядке. Удачной всем работы и тишины в салоне!
Берем крючок и плоскую отвертку.
Цепляем стопор крючком и извлекаем из-под рукоятки.
В ролике представлено видео, о том как не нужно делать. Обращайтесь к профессионалам! Иначе будут просто.
Обнаружил влагу под ковром со стороны пассажира, удалось залезть в технологическое отверстие и решить.
Тянем ручку на себя и снимаем.
Выворачиваем два самореза крепления подлокотника.

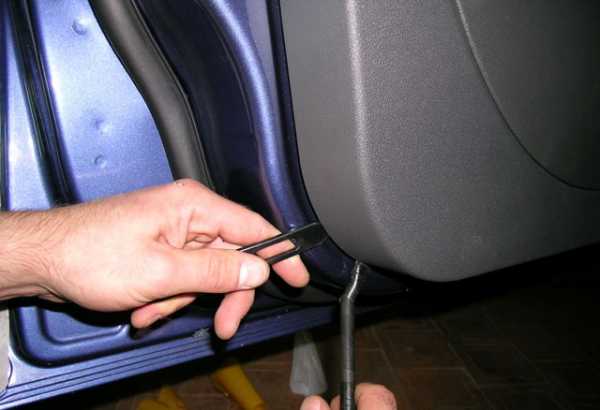

Поддеваем лопаткой нижний угол обшивки и отодвигаем её пока не щёлкнет клипса, затем смещаемся лопаткой к следующей клипсе и всё повторяем.
Если оригинальные клипсы покажутся вам слишком дорогими, можно использовать изделия с кодом VAG 6Q0 868 243 (аналог клипс от ауди – нормально подходят и стоят раза в два дешевле).
Работа проводится практически так же, но начинается с демонтажа подлокотника, по такой же схеме, как и в первом случае.
Как снять обшивку задней двери на Форд Фокус 3.5 встречаться разбираться вкупе.Исходя из комплектации, на втором Фокусе вам понравятся установлен или электрический, либо механический стеклоподъемник. Для начала разберём дверь с механическим стеклоподъемником. Работу проводим в такой последовательности:
vivauto.ru

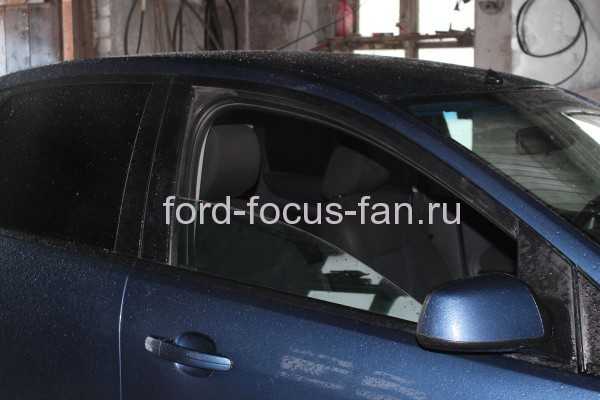

необходимость снять дверь Форд фокус 2 может возникнуть нескольких ситуациях.Одной из самых распространенных в данном случае можно назвать замену данного элемента или его ремонт и покраску после ДТП. Идеальным вариантом в данной ситуации будет замена двери, так как идеально отремонтировать и покрасить дверь сможет не каждый, и даже после проведения комплекса данных работ обнаружить дефект как визуально, так и при помощи толщиномера будет совсем не сложно. Но если финансовых возможностей для этого нет, то ремонт поверхности и его покраска так же уместны.Процесс по замене и демонтажу Фф-1,2,3, одинаковый. Внешний вид водит нас в заблуждение! Так как они с одной оперы, например взмоем наши марки тут тоже самое. под каждую деталь некто станки не строят,и вы это поймете просмотрев на видео на сайте.
И теперь перейдем к процедуре по замене передней двери, Форд Фокус 2. 2005 года рестайлинг. Своими руками,
форд фокус 2. 1.6. двигателем 115.Л.
Для того чтобы снять переднею дверь форд фокус необходимо чтобы был помощник Кроме того следует отметить, что при необходимости снятия двери первым делом отсоединить силовой провод (Аккумулятора). Во избежании нарушении заводских настроек блока управлении, как мы знаем в двери стоить электро замок, который связан с блоком управлении. Не снимая провода с разъема( дверь) мы не каким образом не сможем заменит и тем более если купили новую дверь, то предается переставлять всю проводку со старой двери, на новую вес электро пакет. Стеклоподъемник, динамику магнитолы и тд..

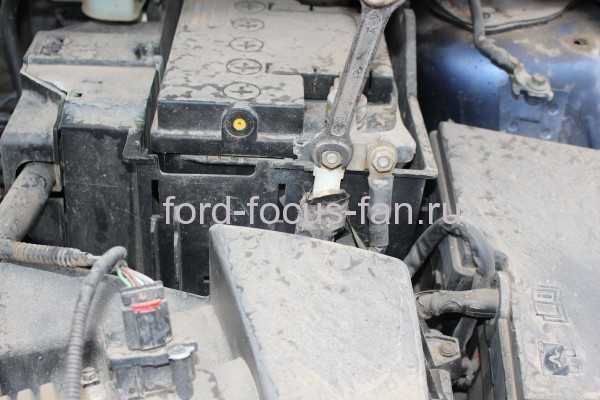

Аккумулятор как отсоединить силовой провод

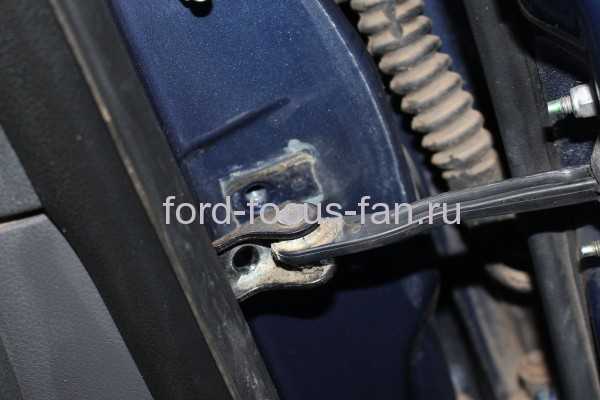

Первое берем звездочку или ключ ( TOrX T-40) и открутим фиксатор двери.
откручиваем фиксатор
шаг второй как мы наблюдаем вытаскиваем болт и освобождаем от стойки.
вытаскиваем болт фиксатора
Шаг третий переходим на петли с помощью ключа TORX T25. Или головкой на 13.
клюем на 13 открутим петлю двери
(ключом) на тринадцать, открутим верхний болт двери, или головкой на восемь. Только на половину, чтобы не повредить дверь, или не поцарапать крыло.
открутит нижний болт петли
шаг четвертый.
Ключом на 13. Откручиваем нижний болт дверной петли
вытаскиваем болт верхний петли
шаг 5.
.Вытаскиваем болт верхней петли.
Снимаем проводка с разъема
шаг 6.
Разъединяем проводку двери,при помощью отвертки. Берете плоскую отвертку, поддев между корпусом и блоком, где вы ведите на(фото) темная полоска, и белый квадрат, и там торчит замок который и держит, просуньте там, под полоску кончиком отвертки и вытягиваем на себя. И спокойно разъедините без проблем.
Снимаем проводку
вытаскиваем колодку
шаг 7.
И вот они как выглядеть после того как мы их вытащили из корпуса.
Эти внутренние разъемы проводки которые остаются на стойке после снятие двери.
снимаем дверь
И снимаем дверь, заранее приготовьте место куда ставить, как показано у меня то я подложил пластмассовою канистру, а вы можете использовать покрышку, если нет канистры.
Процесс по снятии двери на этом закончен. и переходим к сборке передней двери.по шаговой инструкции как и разборка двери,
Теперь осталось установить другую дверь. Устанавливаем переднюю дверь в обратной последовательности.
демонтаж двери Ford Focus
При установке; не забудьте, сперва соединить провода, так вам будет удобно и выставлять зазоры.
Как снять дверь на Форд Фокус ( ВИДЕО)
Токую дверь на разборке я купил по цене 15000 тысяч.
ford-focus-fan.ru
Снятие обшивки передней двери Форд Фокус 2
В этой статье я расскажу, как снять обшивку передней двери,
для этого нам понадобится плоская отвертка, длинная головка на «8? и ключ TORX T25 (звёздочка). Так же желательно заранее взять плоскогубцы, которые пригодятся для вытаскивания пистонов из металла, которые останутся в металле при снятии обшивки.
Начинаем, в первую очередь нужно снять защитную сетку пищалки, перед этим, не забудьте опустить стекло.
Сетку нужно тянуть на себя.

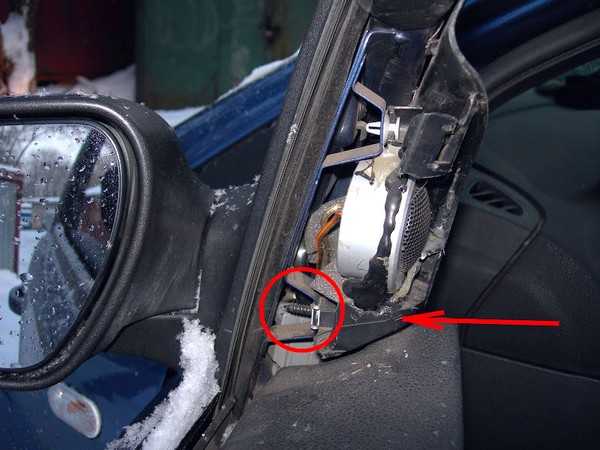

Она крепится только на защёлки. Теперь берем ключ TORX T25, и им откручиваем винт крепления.
Приступаем к снятию уплотнителя,
стараемся не повредить скобки, со скобками нужно работать аккуратно, так как они могут легко потеряться, треугольник пищалки нужно снять. Если Вы сделаете все аккуратно, и скобки не потеряются, то потом их можно поставить обратно. Далее, плоскую отвёртку, нужно аккуратно засунуть в щель подлокотника,
после отвёртку нужно поднять вверх, а нижнюю часть подлокотника нужно потянуть на себя.
Берем головку на „8? и ей начинаем откручивать два болта, на которые крепится обшивка,
все разъёмы нужно отсоединить.
Теперь, аккуратненько, стараясь не повредить обшивку, пытаемся подцепить окантовку ручки открытия двери,
как подцепите, медленно потягиваем на себя,
до тех пор, пока окантовка не выйдет из зацепления,
как только выйдет, ее нужно стянуть вперед с ручки. Теперь нужно тянуть, обшивку за выделенное отверстие на себя, до тех пор, пока не отойдет угол,
Вы должны будите услышать щелчки пистонов, которые выходят из зацепления.
Если некоторые пистоны остались в металле,
их нужно вытащить при помощи плоскогубцев.
Так выглядит пистон перед установкой в обшивку,
именно такой пистон без проблем войдет в металлическое отверстие. Перед тем, как обратно поставить обшивку,
нужно вставить недостающие пистоны в обшивку,
все собирается в обратной последовательности.
Источник: http://www.focusov.net/sheathing-doors/
sc-finec.ru
Работу проводим при замене стеклоподъемника, стекла, внутреннего замка двери, цилиндрового механизма замка, наружной ручки двери.
Работа показана на двери водителя. Обивка правой передней двери снимается аналогично.
Снимаем угловую декоративную панель наружного зеркала заднего вида (см. «Снятие наружного зеркала заднего вида Форд Фокус 2»).

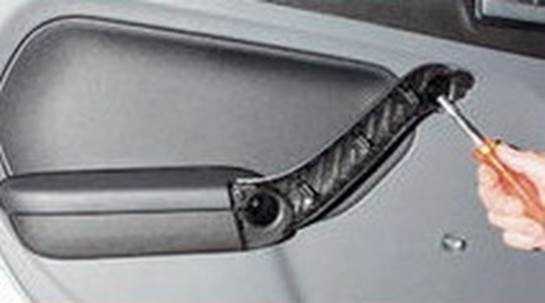

Отверткой поддеваем декоративную рамку внутренней ручки двери и, преодолевая сопротивление фиксаторов…
…снимаем ее.

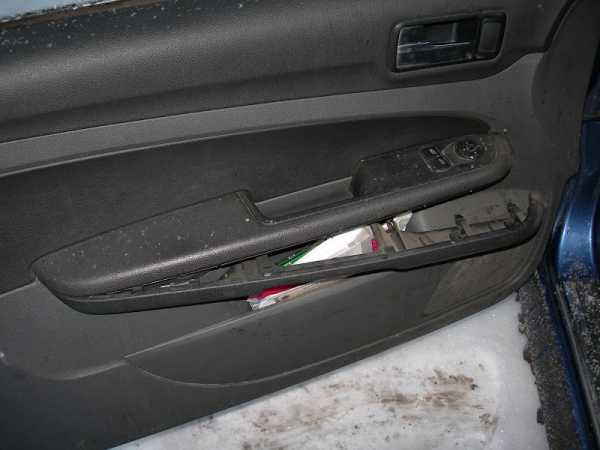

Отверткой поддеваем нижнюю накладку подлокотника и, преодолев сопротивление фиксаторов…
…снимаем ее.

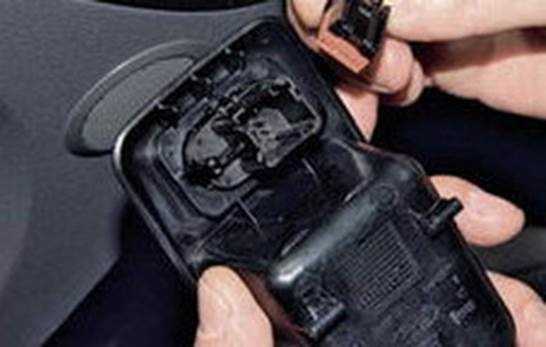

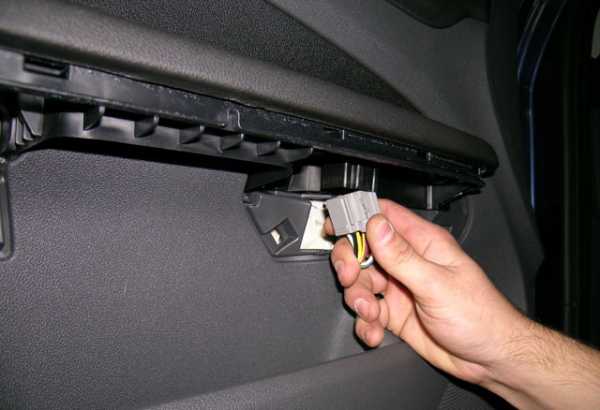

Нажав на фиксаторы, отсоединяем колодки жгутов проводов от блока выключателей электростеклоподъемников и регулятора управления наружными зеркалами.
Головкой «на 8» отворачивааем два болта крепления подлокотника к монтажной панели двери.

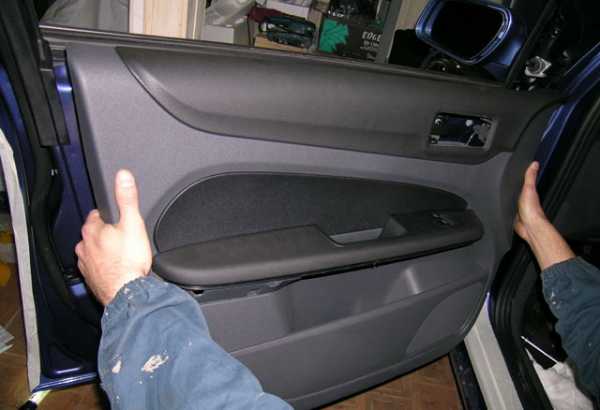

Потянув за край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление восьми пистонов…
…и снимаем ее.

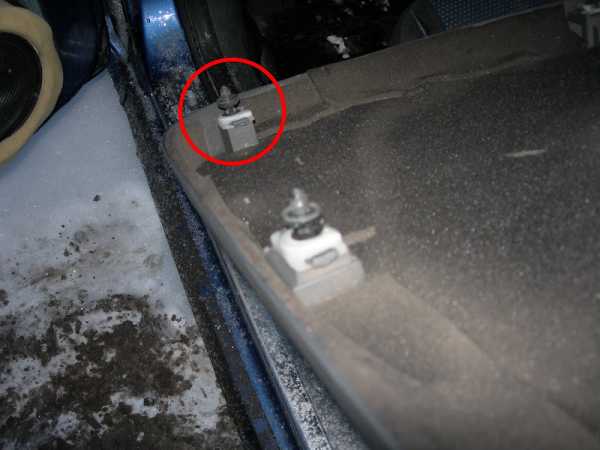

Расположение пистонов с внутренней стороны обивки передней двери
Поврежденные пистоны заменяем новыми.
Устанавливаем обивку передней двери Форд Фокус 2 в обратной последовательности.
Первоисточник контента — WiKi сайта журнала «За Рулём»
ford-focus-2.dv13.ru
