Форд фокус 2 передаточные числа кпп – Коробка передач Ford focus 2 и 2 рестайлинг -особенности конструкции

Коробка передач Форд Фокус 2 Ford Focus

На автомобили Ford Focus II в базовой комплектации устанавливают механическую коробку передач типа iB5, МТХ-75 или MМТ6 (в зависимости от типа применяемого двигателя). Все механические коробки передач различаются между собой передаточными числами и конструкцией отдельных деталей, но имеют принципиально общую компоновку (у шестиступенчатой коробки MМТ6 есть отличия в компоновке из-за наличия VI передачи) и установочные размеры. По заказу на автомобили с двигателями рабочим объемом 1,6 и 2,0 л могут быть установлены пятиступенчатые автоматические коробки передач, установочные размеры которых аналогичные размерам механических коробок. В связи с этим в данном разделе снятие и установка описаны на примере только механической коробки передач iB5. Остальные коробки передач снимают и устанавливают практически аналогично. Механическая коробка передач выполнена по двухвальной схеме с пятью (у коробки передач MМТ6 – с шестью) синхронизированными передачами переднего хода. Коробка передач и главная передача с дифференциалом имеют общий картер 2 (рисунок 6.4 и 6.5). К передней части картера коробки передач присоединен картер сцепления 6 и 5 . На заднюю часть картера коробки передач установлена стальная штампованная крышка 1 (смотрите и 6.5). рисунок 6.4. Механическая коробка передач (кожух механизма переключения передач снят для наглядности): 1 – крышка картера коробки передач; 2 – картер коробки передач; 3 – рычаг выбора передач; 4 – кронштейн крепления тросов управления коробкой передач; 5 – выключатель света заднего хода; 6 – картер сцепления; 7 – переходник рабочего цилиндра привода выключения сцепления; 8 – сапун; 9 – кронштейн крепления трубопровода гидропривода выключения сцепления; 10 – рычаг переключения передач; 11 – датчик скорости; 12 – сальник полуоси рисунок 6.5. Принципиальная схема пятиступенчатой механической коробки передач: 1 – задняя крышка картера коробки передач; 2 – картер коробки передач; 3 – сапун; 4 – рабочий цилиндр гидропривода выключения сцепления; 5 – картер сцепления; 6 – подшипник выключения сцепления; 7 – первичный вал; 8 – вторичный вал; 9 – главная передача и дифференциал На первичном валу 7 расположена зафиксированная на шлицах вала шестерня V передачи с синхронизатором, а ведущие шестерни I, II, III и IV передач изготовлены за одно целое с первичным валом. Вторичный вал 8 изготовлен вместе с ведущей шестерней главной передачи 9. Кроме этого на валу установлены свободно вращающиеся на подшипниках скольжения ведомые шестерни I, II, III, IV и V передач. Передачи переднего хода включаются осевым перемещением муфт двух синхронизаторов I–II и III–IV передач и муфты синхронизатора V передачи, установленных на вторичном валу. Механизм переключения передач расположен внутри картера коробки передач с его левой стороны. Снаружи находятся два рычага механизма: рычаг 3 выбора передачи и рычаг 10 переключения. Привод управления механической коробкой передач состоит из кулисы рычага переключения передач с шаровой опорой, установленной на основании кузова, двух тросов переключения и выбора передач, а также механизма, установленного в картере коробки передач. Для обеспечения четкого включения передач рычаг 10 переключения передач механизма переключения изготовлен за одно целое с массивным противовесом. Тросы выбора и переключения передач конструктивно отличаются друг от друга и невзаимозаменяемы. Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес. Дифференциал конический, двухсателлитный. Герметичность соединения внутренних шарниров приводов передних колес с шестернями дифференциала обеспечивается сальниками 12. Автоматическая коробка передач с адаптивной системой управления обеспечивает выбор оптимального режима переключения передач практически для любых стилей вождения и дорожных условий. Автоматические коробки передач, устанавливаемые с двигателями рабочим объемом 1,6 и 2,0 л, одинаковы по конструкции и различаются только передаточными числами. Автоматическая коробка передач скомпонована по традиционной планетарной схеме с торможением фрикционами и соединена с коленчатым валом двигателя через гидротрансформатор. Особенностью коробки автомобилей Ford Focus II по сравнению с автоматическими коробками передач предыдущих поколений является возможность перехода из полностью автоматического режима управления в ручной режим (так называемая секвентальная коробка передач), при котором водитель во время разгона автомобиля самостоятельно выбирает момент переключения на повышающую передачу. Это позволяет при желании добиться более интенсивного разгона по сравнению с автоматическим режимом, искусственно задерживая переключение на повышающую передачу, что позволяет довести частоту вращения коленчатого вала двигателя до диапазона наибольшего крутящего момента. В то же время электронная система управления постоянно контролирует скорость автомобиля и нагрузку двигателя, исключает ошибки водителя, не позволяя ему включить более высокую передачу при малой скорости движения, чтобы избежать перегрузки двигателя, а также не позволяя включить понижающую передачу на слишком большой скорости, что исключает возможность превышения максимально допустимой частоты вращения коленчатого вала двигателя. При снижении скорости автомобиля передачи автоматически переключаются на более низкие без участия водителя. В момент полной остановки автомобиля автоматически включается I передача. Привод управления автоматической коробкой передач тросовый, сконструирован по тому же принципу, что и привод управления механической коробкой, но отличается от него количеством и конструкцией деталей. Селектор автоматической коробки передач установлен на том же месте на тоннеле пола, что и рычаг управления механической коробкой, и соединен с блоком управления на коробке передач тросом управления. Дифференциал автоматической коробки передач по конструкции полностью аналогичен дифференциалу механической коробки передач. Для ремонта коробки передач, особенно автоматической коробки, требуется большой набор специального инструмента и соответствующая подготовка исполнителя, поэтому в данном разделе рассмотрены только Монтаж коробки передач, замена ее уплотнений, ремонт привода. В случае необходимости выполняйте ремонт коробки передач на специализированном сервисе.

Сцепление Поломки сцепления Ход педали сцепления Монтаж сцепления Рабочий цилиндр сцепления Главный цилиндр сцепления Трубопровод сцепления Педаль сцепления Прокачка сцепления Коробка передач Поломки МКП Замена масла в КП Сальники КП Монтаж коробки передач Троса коробки передач Кулиса КПП Настройка управления КПП Передний привод Поломки привода колёс Монтаж переднего привода ШРУСы — разборка, замена Подшипник промежуточной опоры

focusello.ru

Коробка передач Форд Фокус 2

На автомобили Ford Focus 2 в базовой комплектации устанавливают механическую коробку передач типа iB5, MTX-75 или ММТб (в зависимости от типа применяемого двигателя). Все механические коробки передач различаются между собой передаточными числами и конструкцией отдельных деталей, но имеют принципиально общую компоновку (у шестиступенчатой коробки ММТб есть отличия в компоновке из-за наличия VI передачи) и установочные размеры. По заказу на автомобили с двигателями рабочим объемом 1,6 и 2,0 л могут быть установлены пятиступенчатые автоматические коробки передач, установочные размеры которых аналогичные размерам механических коробок. В связи с этим в данном разделе снятие и установка описаны на примере только механической коробки передач iB5, Остальные коробки передач снимают и устанавливают практически аналогично.

Механическая коробка передач выполнена по двухвальной схеме с пятью (у коробки передач ММТб — с шестью) синхронизированными передачами переднего хода. Коробка передач и главная передача с дифференциалом имеют общий картер 2 (рис. 6.4 и 6.5). К передней части картера коробки передач присоединен картер сцепления 6 (см. рис. 6.4) и 5 (см. рис 6.5). На заднюю часть картера коробки передач установлена стальная штампованная крышка 1 (см. рис. 6.4 и 6.5).

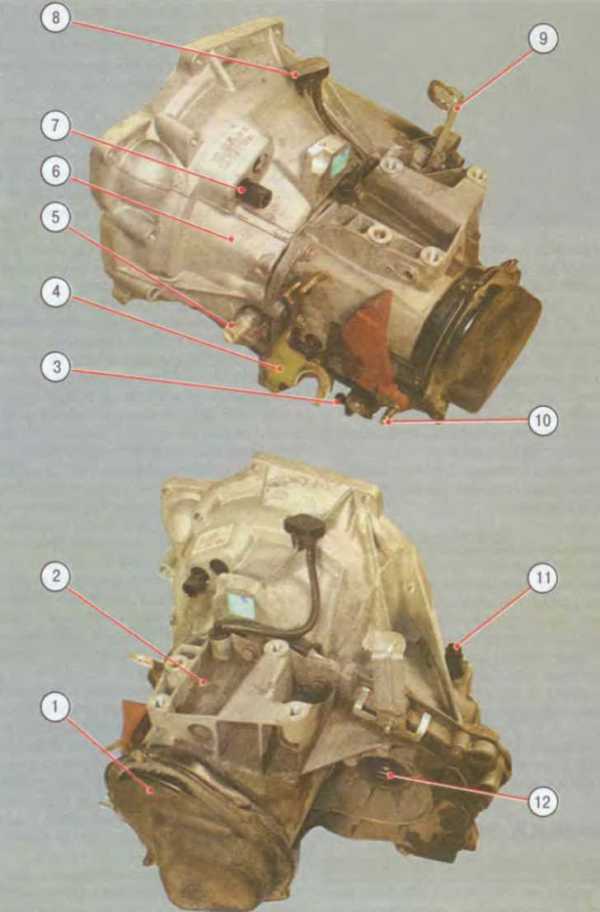

Рис. 6.4. Механическая коробка передач (кожух механизма переключения передач снят для наглядности):

1 — крышка картера коробки передач; 2 — картер коробки передач; 3 — рычаг выбора передач; 4 — кронштейн крепления тросов управления коробкой передач; 5 — выключатель света заднего хода; 6 — картер сцепления; 7 — переходник рабочего цилиндра привода выключения сцепления; 8 — сапун; 9- кронштейн крепления трубопровода гидропривода выключения сцепления; 10 — рычаг переключения передач; 11 — датчик скорости; 12 — сальник полуоси.

На первичном валу 7 (см. рис. 6.5) расположена зафиксированная на шлицах вала шестерня V передачи с синхронизатором, а ведущие шестерни I, II, III и IV передач изготовлены за одно целое с первичным валом.

Вторичный вал 8 изготовлен вместе с ведущей шестерней главной передачи 9. Кроме этого на валу установлены свободно вращающиеся на подшипниках скольжения ведомые шестерни I, II, III, IV и V передач.

Передачи переднего хода включаются осевым перемещением муфт двух синхронизаторов HI и HHV передач и муфты синхронизатора V передачи, установленных на вторичном валу. Механизм переключения передач расположен внутри картера коробки передач с его левой стороны. Снаружи находятся два рычага механизма: рычаг 3 (см. рис. 6.4) выбора передачи и рычаг 10 переключения.

Привод управления механической коробкой передач состоит из кулисы рычага переключения передач с шаровой опорой, установленной на основании кузова, двух тросов переключения и выбора передач, а также механизма, установленного в картере коробки передач Для обеспечения четкого включения передач рычаг 10 переключения передач механизма переключения изготовлен за одно целое с массивным противовесом. Тросы выбора и переключения передач конструктивно отличаются друг от друга и невзаимозаменяемы.

Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.

Дифференциал конический, двухсателлитный. Герметичность соединения внутренних шарниров приводов передних колес с шестернями дифференциала обеспечивается сальниками 12.

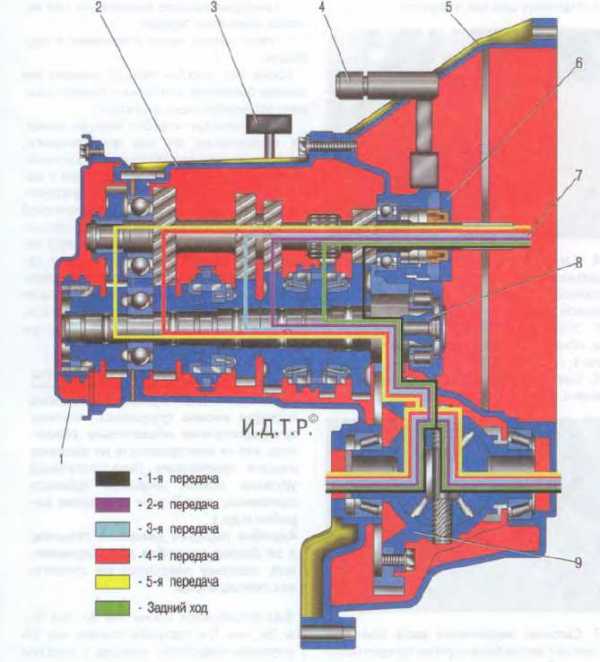

Рис. 6.5. Принципиальная схема пятиступенчатой механической коробки передач: 1 — задняя крышка картера коробки передач: 2 — картер коробки передач: 3 — сапун: 4 — рабочий цилиндр гидропривода выключения сцепления: 5 — картер сцепления; 6 — подшипник выключения сцепления; 7 — первичный вал: В — вторичный вал; 9 — главная передача и дифференциал

Автоматическая коробка передач с адаптивной системой управления обеспечивает выбор оптимального режима переключения передач практически для любых стилей вождения и дорожных условий. Автоматические коробки передач, устанавливаемые с двигателями рабочим объемом 1,6 и 2,0 л, одинаковы по конструкции и различаются только передаточными числами.

Автоматическая коробка передач скомпонована по традиционной планетарной схеме с торможением фрикционами и соединена с коленчатым валом двигателя через гидротрансформатор. Особенностью коробки автомобилей Ford Focus II по сравнению с автоматическими коробками передач предыдущих поколений является возможность перехода из полностью автоматического режима управления в ручной режим (так называемая секвентальная коробка передач), при котором водитель во время разгона автомобиля самостоятельно выбирает момент переключения на повышающую передачу. Это позволяет при желании добиться более интенсивного разгона по сравнению с автоматическим режимом, искусственно задерживая переключение на повышающую передачу, что позволяет довести частоту вращения коленчатого вала двигателя до диапазона наибольшего крутящего момента. В то же время электронная система управления постоянно контролирует скорость автомобиля и нагрузку двигателя, исключает ошибки водителя, не позволяя ему включить более высокую передачу при малой скорости движения, чтобы избежать перегрузки двигателя, а также не позволяя включить понижающую передачу на слишком большой скорости, что исключает возможность превышения максимально допустимой частоты вращения коленчатого вала двигателя. При снижении скорости автомобиля передачи автоматически переключаются на более низкие без участия водителя. В момент полной остановки автомобиля автоматически включается I передача.

Привод управления автоматической коробкой передач тросовый, сконструирован по тому же принципу, что и привод управления механической коробкой, но отличается от него количеством и конструкцией деталей. Селектор автоматической коробки передач установлен на том же месте на тоннеле пола, что и рычаг управления механической коробкой, и соединен с блоком управления на коробке передач тросом управления.

Дифференциал автоматической коробки передач по конструкции полностью аналогичен дифференциалу механической коробки передач.

Для ремонта коробки передач, особенно автоматической коробки, требуется большой набор специального инструмента и соответствующая подготовка исполнителя, поэтому в данном разделе рассмотрены только снятие и установка коробки передач, замена ее уплотнений, ремонт привода. В случае необходимости выполняйте ремонт коробки передач на специализированном сервисе.

carpod.ru

Коробка передач Ford focus 2 и 2 рестайлинг -особенности конструкции

На автомобили Ford Focus II в базовой комплектации устанавливают механическую коробку передач типа iB5, МТХ-75 или MМТ6 (в зависимости от типа применяемого двигателя). Все механические коробки передач различаются между собой передаточными числами и конструкцией отдельных деталей, но имеют принципиально общую компоновку (у шестиступенчатой коробки MМТ6 есть отличия в компоновке из-за наличия VI передачи) и установочные размеры. По заказу на автомобили с двигателями рабочим объемом 1,6 и 2,0 л могут быть установлены пятиступенчатые автоматические коробки передач, установочные размеры которых аналогичные размерам механических коробок. В связи с этим в данном разделе снятие и установка описаны на примере только механической коробки передач iB5.

Остальные коробки передач снимают и устанавливают практически аналогично.
Механическая коробка передач выполнена по двухвальной схеме с пятью (у коробки передач MМТ6 – с шестью) синхронизированными передачами переднего хода. Коробка передач и главная передача с дифференциалом имеют общий картер 2 (рис. 6.4 и 6.5). К передней части картера коробки передач присоединен картер сцепления 6 (см. рис. 6.4) и 5 (см. рис. 6.5). На заднюю часть картера коробки передач установлена стальная штампованная крышка 1
(см. рис. 6.4 и 6.5).

Рис. 6.4. Механическая коробка передач (кожух механизма переключения передач снят для наглядности): 1 – крышка картера коробки передач; 2 – картер коробки передач; 3 – рычаг выбора передач; 4 – кронштейн крепления тросов управления коробкой передач; 5 – выключатель света заднего хода; 6 – картер сцепления; 7 – переходник рабочего цилиндра привода выключения сцепления; 8 – сапун; 9 – кронштейн крепления трубопровода гидропривода выключения сцепления; 10 – рычаг переключения передач; 11 – датчик скорости; 12 – сальник полуоси

 Рис. 6.5. Принципиальная схема пятиступенчатой механической коробки передач: 1 – задняя крышка картера коробки передач; 2 – картер коробки передач; 3 – сапун; 4 – рабочий цилиндр гидропривода выключения сцепления; 5 – картер сцепления; 6 – подшипник выключения сцепления; 7 – первичный вал; 8 – вторичный вал; 9 – главная передача и дифференциал

На первичном валу 7 (см. рис. 6.5) расположена зафиксированная на шлицах вала шестерня V передачи с синхронизатором, а ведущие шестерни I, II, III и IV передач изготовлены за одно целое с первичным валом.
Вторичный вал 8 изготовлен вместе с ведущей шестерней главной передачи 9. Кроме этого на валу установлены свободно вращающиеся на подшипниках скольжения ведомые шестерни I, II, III, IV и V передач.
Передачи переднего хода включаются осевым перемещением муфт двух синхронизаторов I–II и III–IV передач и муфты синхронизатора V передачи, установленных на вторичном валу. Механизм переключения передач расположен внутри картера коробки передач с его левой стороны. Снаружи находятся два рычага механизма: рычаг 3 (см. рис. 6.4) выбора передачи и рычаг 10 переключения.
Привод управления механической коробкой передач состоит из кулисы рычага переключения передач с шаровой опорой, установленной на основании кузова, двух тросов переключения и выбора передач, а также механизма, установленного в картере коробки передач. Для обеспечения четкого включения передач рычаг 10 переключения передач механизма переключения изготовлен за одно целое с массивным противовесом. Тросы выбора и переключения передач конструктивно отличаются друг от друга и невзаимозаменяемы.
Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.
Дифференциал конический, двухсателлитный. Герметичность соединения внутренних шарниров приводов передних колес с шестернями дифференциала обеспечивается сальниками 12.
Автоматическая коробка передач с адаптивной системой управления обеспечивает выбор оптимального режима переключения передач практически для любых стилей вождения и дорожных условий. Автоматические коробки передач, устанавливаемые с двигателями рабочим объемом 1,6 и 2,0 л, одинаковы по конструкции и различаются только передаточными числами.
Автоматическая коробка передач скомпонована по традиционной планетарной схеме с торможением фрикционами и соединена с коленчатым валом двигателя через гидротрансформатор. Особенностью коробки автомобилей Ford Focus II по сравнению с автоматическими коробками передач предыдущих поколений является возможность перехода из полностью автоматического режима управления в ручной режим (так называемая секвентальная коробка передач), при котором водитель во время разгона автомобиля самостоятельно выбирает момент переключения на повышающую передачу. Это позволяет при желании добиться более интенсивного разгона по сравнению с автоматическим режимом, искусственно задерживая переключение на повышающую передачу, что позволяет довести частоту вращения коленчатого вала двигателя до диапазона наибольшего крутящего момента. В то же время электронная система управления постоянно контролирует скорость автомобиля и нагрузку двигателя, исключает ошибки водителя, не позволяя ему включить более высокую передачу при малой скорости движения, чтобы избежать перегрузки двигателя, а также не позволяя включить понижающую передачу на слишком большой скорости, что исключает возможность превышения максимально допустимой частоты вращения коленчатого вала двигателя. При снижении скорости автомобиля передачи автоматически переключаются на более низкие без участия водителя. В момент полной остановки автомобиля автоматически включается I передача.
Привод управления автоматической коробкой передач тросовый, сконструирован по тому же принципу, что и привод управления механической коробкой, но отличается от него количеством и конструкцией деталей. Селектор автоматической коробки передач установлен на том же месте на тоннеле пола, что и рычаг управления механической коробкой, и соединен с блоком управления на коробке передач тросом управления.
Дифференциал автоматической коробки передач по конструкции полностью аналогичен дифференциалу механической коробки передач.
Для ремонта коробки передач, особенно автоматической коробки, требуется большой набор специального инструмента и соответствующая подготовка исполнителя, поэтому в данном разделе рассмотрены только снятие и установка коробки передач, замена ее уплотнений, ремонт привода. В случае необходимости выполняйте ремонт коробки передач на специализированном сервисе.

autosecret.net

Коробка Форд Фокус 2, МКПП, АКПП

На автомобили Ford Focus 2 в базовой комплектации устанавливают механическую коробку передач типа iB5, МТХ-75 или ММТ6 (в зависимости от типа применяемого двигателя). Все механические коробки передач различаются между собой передаточными числами и конструкцией отдельных деталей, но имеют принципиально общую компоновку (у шестиступенчатой коробки ММТ6 есть отличия в компоновке из-за наличия VI передачи) и установочные размеры. По заказу на автомобили с двигателями рабочим объемом 1,6 и 2,0 л могут быть установлены пятиступенчатые автоматические коробки передач, установочные размеры которых аналогичные размерам механических коробок. В связи с этим в данном разделе снятие и установка описаны на примере только механической коробки передач iB5. Остальные коробки передач снимают и устанавливают практически аналогично.

Механическая коробка передач выполнена по двухвальной схеме с пятью (у коробки передач ММТ6 — с шестью) синхронизированными передачами переднего хода. Коробка передач и главная передача с дифференциалом имеют общий картер 2
(рис. 6.4 и 6.5). К передней части картера коробки передач присоединен картер сцепления 6. На заднюю часть картера коробки передач установлена стальная штампованная крышка 1

На первичном валу 7 расположена зафиксированная на шлицах вала шестерня V передачи с синхронизатором, а ведущие шестерни I, II, III и IV передач изготовлены за одно целое с первичным валом.

Вторичный вал 8 изготовлен вместе с ведущей шестерней главной передачи 9. Кроме этого на валу установлены свободно вращающиеся на подшипниках скольжения ведомые шестерни I, II, III, IV и V передач.

Передачи переднего хода включаются осевым перемещением муфт двух синхронизаторов HI и III—IV передач и муфты синхронизатора V передачи, установленных на вторичном валу. Механизм переключения передач расположен внутри картера коробки передач с его левой стороны. Снаружи находятся два рычага механизма: рычаг 3  выбора передачи и рычаг 10 переключения.

Привод управления механической коробкой передач состоит из кулисы рычага переключения передач с шаровой опорой, установленной на основании кузова, двух тросов переключения и выбора передач, а также механизма, установленного в картере коробки передач. Для обеспечения четкого включения передач рычаг 10 переключения передач механизма переключения изготовлен за одно целое с массивным противовесом. Тросы выбора и переключения передач конструктивно отличаются друг от друга и невзаимозаменяемы.

Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.

Дифференциал конический, двухсателлит-ный. Герметичность соединения внутренних шарниров приводов передних колес с шестернями дифференциала обеспечивается сальниками 12.

Автоматическая коробка передач с адаптивной системой управления обеспечивает выбор оптимального режима переключения передач практически для любых стилей вождения и дорожных условий. Автоматические коробки передач, устанавливаемые с двигателями рабочим объемом 1,6 и 2,0 л, одинаковы по конструкции и различаются только передаточными числами.

Автоматическая коробка передач скомпонована по традиционной планетарной схеме с торможением фрикционами и соединена с коленчатым валом двигателя через гидротрансформатор. Особенностью коробки автомобилей Ford Focus 2 по сравнению с автоматическими коробками передач предыдущих поколений является возможность перехода из полностью автоматического режима управления в ручной режим (так называемая секвен-тальная коробка передач), при котором водитель во время разгона автомобиля самостоятельно выбирает момент переключения на повышающую передачу. Это позволяет при желании добиться более интенсивного разгона по сравнению с автоматическим режимом, искусственно задерживая переключение на повышающую передачу, что позволяет довести частоту вращения коленчатого вала двигателя до диапазона наибольшего крутящего момента. В то же время электронная система управления постоянно контролирует скорость автомобиля и нагрузку двигателя, исключает ошибки водителя, не позволяя ему включить более высокую передачу при малой скорости движения, чтобы избежать перегрузки двигателя, а также не позволяя включить понижающую передачу на слишком большой скорости, что исключает возможность превышения максимально допустимой частоты вращения коленчатого вала двигателя. При снижении скорости автомобиля передачи автоматически переключаются на более низкие без участия водителя. В момент полной остановки автомобиля автоматически включается I передача.

Привод управления автоматической коробкой передач тросовый, сконструирован по тому же принципу, что и привод управления механической коробкой, но отличается от него количеством и конструкцией деталей. Селектор автоматической коробки передач установлен на том же месте на тоннеле пола, что и рычаг управления механической коробкой, и соединен с блоком управления на коробке передач тросом управления.

Дифференциал автоматической коробки передач по конструкции полностью аналогичен дифференциалу механической коробки передач.

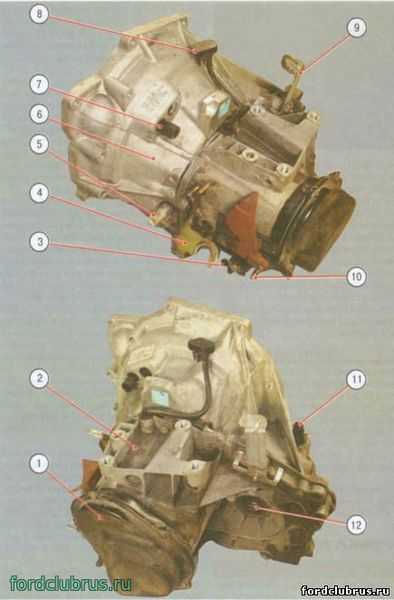

Механическая коробка передач Форд Фокус 2 (кожух механизма переключения передач снят для наглядности): 1 — крышка картера коробки передач; 2 — картер коробки передач; 3 — рычаг выбора передач; 4 — кронштейн крепления тросов управления коробкой передач; 5 — выключатель света заднего хода; 6 — картер сцепления; 7 — переходник рабочего цилиндра привода выключения сцепления; 8 — сапун; 9 — кронштейн крепления трубопровода гидропривода выключения сцепления; 10 — рычаг переключения передач; 11 — датчик скорости; 12 — сальник полуоси

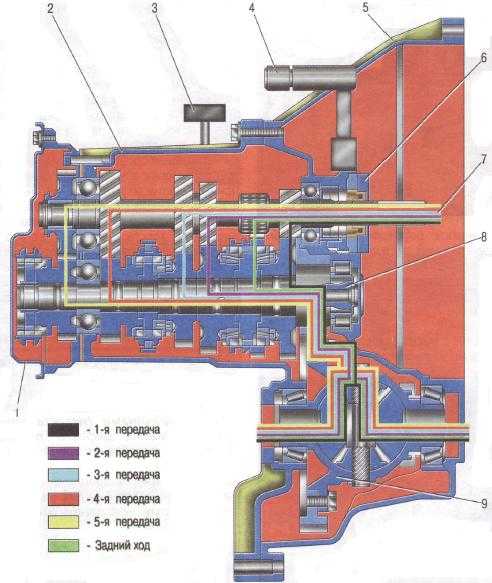

Принципиальная схема пятиступенчатой механической коробки передач: 1 — задняя крышка картера коробки передач; 2 — картер коробки передач; 3 — сапун; 4 — рабочий цилиндр гидропривода выключения сцепления; 5 — картер сцепления; 6 — подшипник выключения сцепления; 7 — первичный вал; 8 — вторичный вал; 9 — главная передача и дифференциал

www.fordclubrus.ru

МКПП Ford Focus 3 | трансмиссия кпп и сцепление Ford Focus 3

Содержание статьи:

0:37

1. МКПП IB5 изменение передаточных чисел в Ford Focus 3

0:129

2. Замена масла в МКПП Ford Focus 3

0:186

3. Замена АКПП Ford Focus 3 на МКПП

0:243

1. МКПП IB5 изменение передаточных чисел в Ford Focus 3

В этой записи хотел поделиться информацией, которой даже нет на официальном техническом сайте компании Форд (ETIS). Как многим из вас известно, что на автомобили ФФ3 с мотором 1,6 литра устанавливается механическая коробка передач IB5. Также многим известно, что в процессе производства этих автомобилей произошли изменения в передаточных числах главной пары МКПП. Первые автомобили 2011 года имеют передаточное число главной пары 3,82, автомобили 2012 года — 4,06, автомобили с 2013 года — 4,25. Как видно из данных передаточные числа сильно отличаются. Но возникает вопрос: » Почему нет практического различия в динамике разгона и зависимости скорость/обороты ДВС на автомобилях разных годов выпуска?»
Ответ:» Должно быть изменили передаточные числа самих передач.» При обращении в ETIS или ECAT находим лишь подтверждение информации о наличии трех разных видов главных пар, разных шестерен вторичного вала, отличающихся кол-вом зубов, ну и двух типов первичных валов о которых описание отсутствует. Делаем вывод, что передаточные числа изменены, но, к сожалению, нет информации о том какие ряды устанавливались в 2012 и какие устанавливаются сейчас с 2013 года. В ETIS есть информация, где указан ряд с главной парой 3,82. После долгих поисков и желания найти достоверную информацию по данному вопросу в руки попадает МКПП ФФ3 1,6 2012 года выпуска с поврежденным корпусом, но целыми валами и шестеренками. После долгих подсчетов кол-ва зубов каждой шестерни и быстрых расчетов передаточных чисел каждой передачи выясняем что перед нами МКПП с передаточным числом главной пары 4,06. Дальше еще интересней. Передаточные числа полностью совпадают с указанными в ETIS для главной пары 3,82. Таким образом делаем вывод, что в 2012 году изменили ТОЛЬКО главную пару с 3,82 на 4,06. Это также подтверждает ECAT, предлагая нам одни и те же шестерни и первичные валы на ряды (3,82) и (4,06).
Ну а что же тогда стоит на моем автомобиле 2013 года выпуска с главной парой 4,25? Этот вопрос не давал мне покоя, так как я уже понял, что у меня стоит ряд с меньшими числовыми показателями чем с парой (3,82) и (4,06). И, соответственно, установка пары 4,25 на моем варианте КПП не дает должной прибавки в динамике разгона, передачи все равно «длинные». Гулять так гулять. Снимаем МКПП с моей машины для получения информации, которую производитель к большому сожалению даже не предоставил официальным дилерам. После подсчетов и расчетов получили информацию о «моем» ряде с парой 4,25. Информацию я свел в таблицу, чтоб легче воспринималось.

0:4820

Год выпуска автомобиля 2011 2012 2013 -…
Передаточное число главной передачи 3,82 4,06 4,25
Передаточное число первой передачи 3,583 3,583 3,583
Передаточное число второй передачи 2,038 2,038 1,926
Передаточное число третьей передачи 1,414 1,414 1,281
Передаточное число четвертой передачи 1,108 1,108 0,951
Передаточное число пятой передачи 0,878 0,878 0,756
Передаточное число задней передачи 3,615 3,615 3,615

0:665

Теперь реально видно что изменили и на сколько изменили в МКПП IB5 автомобиля ФФ3 с мотором 1,6 литра.
Первая и задняя передачи остались без изменений. Ряд 2011 и 2012 года одинаковый. Ряд 2013 года уже «длиннее» предыдущих. Вот и практическое отсутствие разницы в динамике разгона автомобиля.
Я принял решение установить ряд 2011/2012 года с парой 4,25, при этом оставить пятую передачу (0,756) для сохранения максимальной скорости и топливной экономичности. Таким образом я получил «свой» ряд:
Передаточное число главной передачи 4,25
Передаточное число первой передачи 3,583
Передаточное число второй передачи 2,038
Передаточное число третьей передачи 1,414
Передаточное число четвертой передачи 1,108
Передаточное число пятой передачи 0,756
Передаточное число задней передачи 3,615

0:2054

Установка деталей прошла без проблем с соответствием технологии компании Форд.
При первой поездке по городу сразу заметна разница, особенно при интенсивном разгоне.
Раскручивая мотор до отсечки (7500), после переключения четко попадаю на «полку» максимального момента (5000-5200), что в свою очередь при переключении что на второй, что на третьей передачи стало давать пробуксовку ведущих колес. Городской степенный режим также стал приятнее Мотору

0:815

1:1320

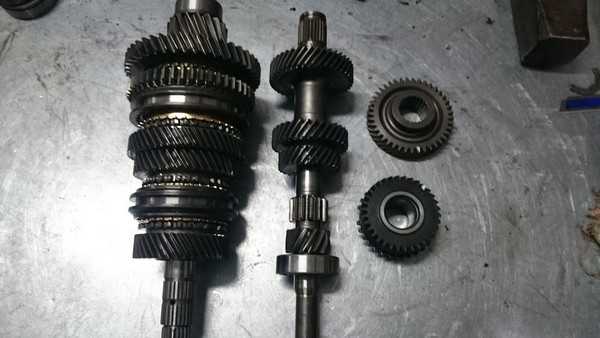

слева направо: вторичный вал, первичный вал, шестерни пятой передачи.

1:1450

2:1955

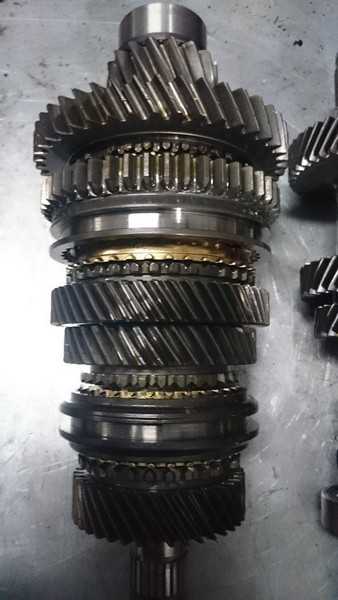

вторичный вал в сборе

2:1998

3:503

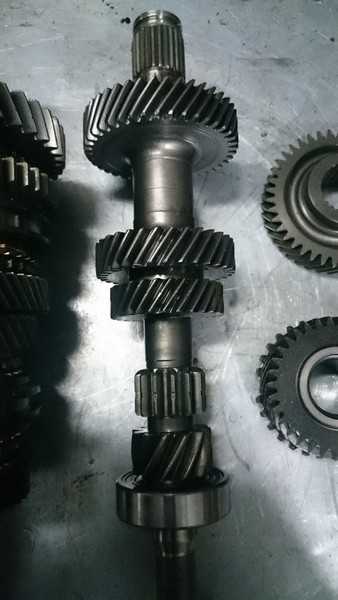

первичный вал

3:532

2. Замена масла в МКПП Ford Focus 3

Решился на замену масла в коробке. Взял BP Energear HT 75w-90. Всего 3 литра. Должно хватить 2-х, но всякое бывает…

3:780

4:1285

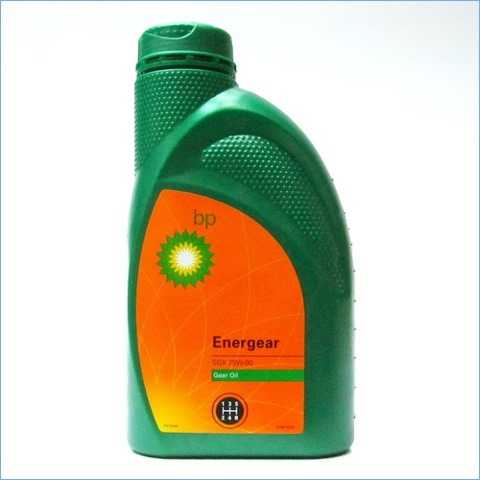

BP Energear

4:1300

Форд заливает масло в КПП на весь срок службы. Т.к. срок службы моей коробки у нормального немца бы уже давно закончился (290 тыс. как-никак), решил освежить.

4:1583

Сливная и заливная пробки откручиваются шестигранниками (вроде 4.5). Зажимать сильно болт не стоит, грани пластиковые, по мануалу надо всего 35 Hm.

4:1848

5:2353

сливная

5:17

6:522

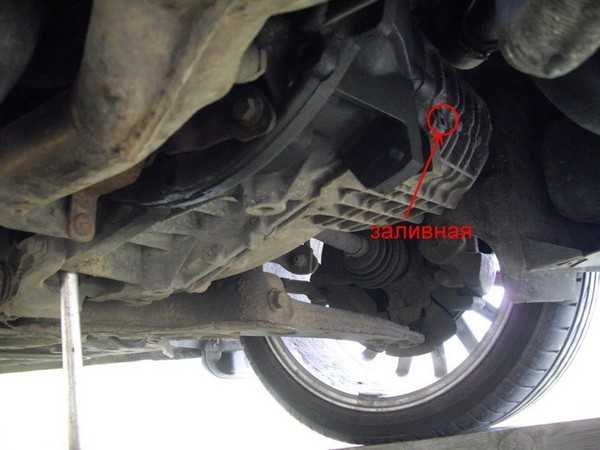

заливная

6:542

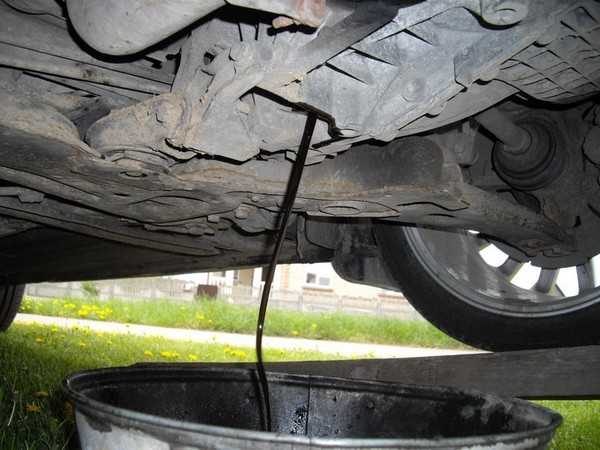

Сливается около двух литров отработки.

6:617

7:1122

процесс в действии

7:1160

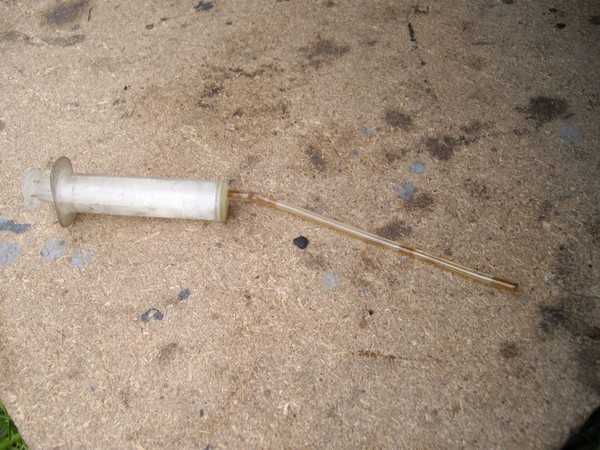

Для доп.отсоса использовал шприц с пластиковой трубкой. Высосал всего на кубик, так что вещь не обязательна. Налил для промывки 150 грамм масла. Тоже не обязательно, чистая на выходе была.

7:1502

8:2007

для полного успокоения

8:45

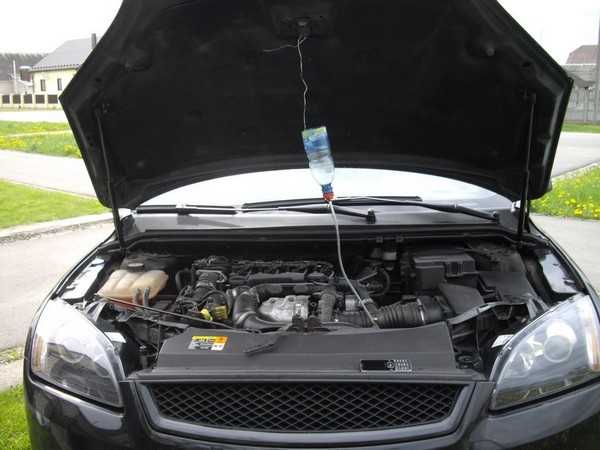

Заливал масло около 2-х часов, потому что трубка было только такая:

8:169

9:674

слепил из того, что было

9:721

10:1226

и пусть весь мир подождет

10:1276

2 литра как раз и влезло. Разницы особой не заметил, но теперь душа спокойна.

10:1417

3. Замена АКПП Ford Focus 3 на МКПП

Взялся я за замену знаменитой коробки повершифт на механику.
Что необходимо для установки МКПП Ford Focus 3:
1. Коробка механика
2. Тросы от механики
3. Кулиса МКПП вместе с подиумом
4. Приводы в сборе оба
5. Крепление подвесного подшипника
6. Крепления подушек коробки оба
7. Подкапотная проводка мотора от МКПП
8. Гнездо под датчик коленвала
9. Педаль сцепления
10. Маховик
11. Сцепление
12. Выжимной подшипник
13. Главный цилиндр сцепления
14. Два датчика на педаль сцепления.
15. Шесть болтов крепления сцепления.
Кажется это все. работа сама занимает времени один два дня. Но так как не было инфы что именно нужно то работа затянулась на полтора месяца. Из которых у меня месяц почти ушел на то чтоб понять почему датчик коленвала не считывал (не заводилась машина).

10:2860

https://www.drive2.ru/l/5318902/, https://www.drive2.ru/l/3584792/, https://www.drive2.ru/l/8685100/

10:103

следующая статья:

Замена главного цилиндра сцепления Ford Focus 3

Неполадка: ехал по трассе, в сильный мороз и начал замечать, что педаль сцепления Ford Focus 3 постепенно слабеет и очень

11:937 24274

www.spike.su

Ford Focus II Особенности конструкции

загрузка…



Пожалуйста включите / Please enable JavaScript!

6.2.1. Особенности конструкции

На автомобили Ford Focus II в базовой комплектации устанавливают механическую коробку передач типа iB5, МТХ-75 или MМТ6 (в зависимости от типа применяемого двигателя). Все механические коробки передач различаются между собой передаточными числами и конструкцией отдельных деталей, но имеют принципиально общую компоновку (у шестиступенчатой коробки MМТ6 есть отличия в компоновке из-за наличия VI передачи) и установочные размеры. По заказу на автомобили с двигателями рабочим объемом 1,6 и 2,0 л могут быть установлены пятиступенчатые автоматические коробки передач, установочные размеры которых аналогичные размерам механических коробок. В связи с этим в данном разделе снятие и установка описаны на примере только механической коробки передач iB5. Остальные коробки передач снимают и устанавливают практически аналогично.

Механическая коробка передач выполнена по двухвальной схеме с пятью (у коробки передач MМТ6 – с шестью) синхронизированными передачами переднего хода. Коробка передач и главная передача с дифференциалом имеют общий картер 2 (рис. 6.4 и 6.5). К передней части картера коробки передач присоединен картер сцепления 6 (см. рис. 6.4) и 5 (см. рис. 6.5). На заднюю часть картера коробки передач установлена стальная штампованная крышка 1

Рис. 6.4. Механическая коробка передач (кожух механизма переключения передач снят для наглядности): 1 – крышка картера коробки передач; 2 – картер коробки передач; 3 – рычаг выбора передач; 4 – кронштейн крепления тросов управления коробкой передач; 5 – выключатель света заднего хода; 6 – картер сцепления; 7 – переходник рабочего цилиндра привода выключения сцепления; 8 – сапун; 9 – кронштейн крепления трубопровода гидропривода выключения сцепления; 10 – рычаг переключения передач; 11 – датчик скорости; 12 – сальник полуоси

Рис. 6.5. Принципиальная схема пятиступенчатой механической коробки передач: 1 – задняя крышка картера коробки передач; 2 – картер коробки передач; 3 – сапун; 4 – рабочий цилиндр гидропривода выключения сцепления; 5 – картер сцепления; 6 – подшипник выключения сцепления; 7 – первичный вал; 8 – вторичный вал; 9 – главная передача и дифференциал

На первичном валу 7 (см. рис. 6.5) расположена зафиксированная на шлицах вала шестерня V передачи с синхронизатором, а ведущие шестерни I, II, III и IV передач изготовлены за одно целое с первичным валом.

Вторичный вал 8 изготовлен вместе с ведущей шестерней главной передачи 9. Кроме этого на валу установлены свободно вращающиеся на подшипниках скольжения ведомые шестерни I, II, III, IV и V передач.

Передачи переднего хода включаются осевым перемещением муфт двух синхронизаторов I–II и III–IV передач и муфты синхронизатора V передачи, установленных на вторичном валу. Механизм переключения передач расположен внутри картера коробки передач с его левой стороны. Снаружи находятся два рычага механизма: рычаг 3 (см. рис. 6.4) выбора передачи и рычаг 10 переключения.

Привод управления механической коробкой передач состоит из кулисы рычага переключения передач с шаровой опорой, установленной на основании кузова, двух тросов переключения и выбора передач, а также механизма, установленного в картере коробки передач. Для обеспечения четкого включения передач рычаг 10 переключения передач механизма переключения изготовлен за одно целое с массивным противовесом. Тросы выбора и переключения передач конструктивно отличаются друг от друга и невзаимозаменяемы.

Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.

Дифференциал конический, двухсателлитный. Герметичность соединения внутренних шарниров приводов передних колес с шестернями дифференциала обеспечивается сальниками 12.

Автоматическая коробка передач с адаптивной системой управления обеспечивает выбор оптимального режима переключения передач практически для любых стилей вождения и дорожных условий. Автоматические коробки передач, устанавливаемые с двигателями рабочим объемом 1,6 и 2,0 л, одинаковы по конструкции и различаются только передаточными числами.

Автоматическая коробка передач скомпонована по традиционной планетарной схеме с торможением фрикционами и соединена с коленчатым валом двигателя через гидротрансформатор. Особенностью коробки автомобилей Ford Focus II по сравнению с автоматическими коробками передач предыдущих поколений является возможность перехода из полностью автоматического режима управления в ручной режим (так называемая секвентальная коробка передач), при котором водитель во время разгона автомобиля самостоятельно выбирает момент переключения на повышающую передачу. Это позволяет при желании добиться более интенсивного разгона по сравнению с автоматическим режимом, искусственно задерживая переключение на повышающую передачу, что позволяет довести частоту вращения коленчатого вала двигателя до диапазона наибольшего крутящего момента. В то же время электронная система управления постоянно контролирует скорость автомобиля и нагрузку двигателя, исключает ошибки водителя, не позволяя ему включить более высокую передачу при малой скорости движения, чтобы избежать перегрузки двигателя, а также не позволяя включить понижающую передачу на слишком большой скорости, что исключает возможность превышения максимально допустимой частоты вращения коленчатого вала двигателя. При снижении скорости автомобиля передачи автоматически переключаются на более низкие без участия водителя. В момент полной остановки автомобиля автоматически включается I передача.

Привод управления автоматической коробкой передач тросовый, сконструирован по тому же принципу, что и привод управления механической коробкой, но отличается от него количеством и конструкцией деталей. Селектор автоматической коробки передач установлен на том же месте на тоннеле пола, что и рычаг управления механической коробкой, и соединен с блоком управления на коробке передач тросом управления.

Дифференциал автоматической коробки передач по конструкции полностью аналогичен дифференциалу механической коробки передач.

Для ремонта коробки передач, особенно автоматической коробки, требуется большой набор специального инструмента и соответствующая подготовка исполнителя, поэтому в данном разделе рассмотрены только снятие и установка коробки передач, замена ее уплотнений, ремонт привода. В случае необходимости выполняйте ремонт коробки передач на специализированном сервисе.

vnx.su

Коробка передач Ford Focus. Общая информация, описание, схемы, фото

1. Руководства по ремонту
2. Руководство по ремонту и эксплуатации Форд Фокус 1998-2005 г.в.
3. Коробка передач

9.1. Установка механизма управления коробки передач iB5

9.2. Регулировка механизма управления коробки передач MTX-75

9.3. Регулировка механизма управления автоматической коробки передач 4F27E

9.4.  Механическая разблокировка селектора автоматической коробки передач 4F27E

9.5. Проверка уровня масла в коробке передач

  9.5.1. Механическая коробка передач

  9.5.2. Проверка уровня рабочей жидкости на автоматической коробке передач 4F27E

9.6. Снятие и установка коробки передач iB5

9.7. Снятие и установка коробки передач МТХ-75

Тип	Механическая, трехходовая, двухвальная, пятиступенчатая, с троссовым управлением
Модель коробки передач	iB5	MTX-75 (бензиновый двигатель)	MTX-75 (дизельный двигатель)
Передаточные числа 1-я передача              2-я передача              3-я передача              4-я передача              5-я передача              заднего хода              Главная передача	3,58 1,93 1,28 0,95 0,76 3,62 4,06*/3,16**	3,42 2,14 1,45 1,03 0,77 3,46 4,06	3,67 2,05 1,25 0,87 0,67 3,56 3,41*/3,56**

* С ноября 1999 г.; ** До ноября 1999 г

iB5	MTX-75(бензиновый двигатель)	MTX-75(дизельный двигатель)	Автоматическая коробка передач
Объем заливаемого масла, л	2,3	1,9	1,9	4,5
Марка масла	WSD-M2C200-C	ESD-M2C186-A	WSD-M2C200-C	WSS-M2C202-B

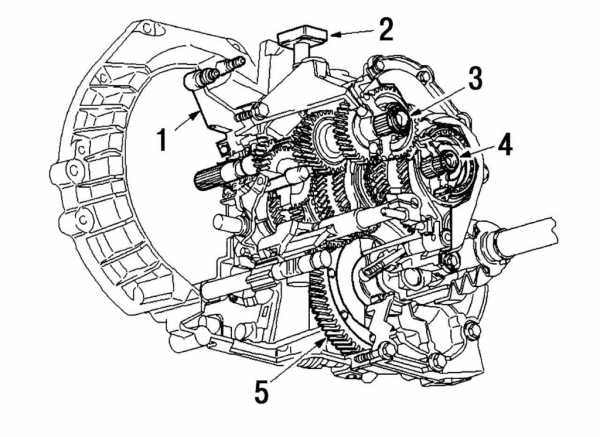

Рис. 221. Коробка передач iB5: 1 — рабочий цилиндр сцепления; 2 — сапун; 3 — первичный вал; 4 — вторичный вал; 5 — дифференциал

В зависимости от вариантов устанавливаемых на автомобили Focus двигателей соответственно устанавливаются и различные варианты коробок передач. Коробка передач iB5 устанавливается с двигателями 1,4 л Zetec-SE, 1,6 л Zetec-SE и 1,8 л Zetec-E ( рис. 221). С двигателем 2,0 л Zetec-E и обоими дизельными двигателями устанавливается коробка передач МТХ-75.

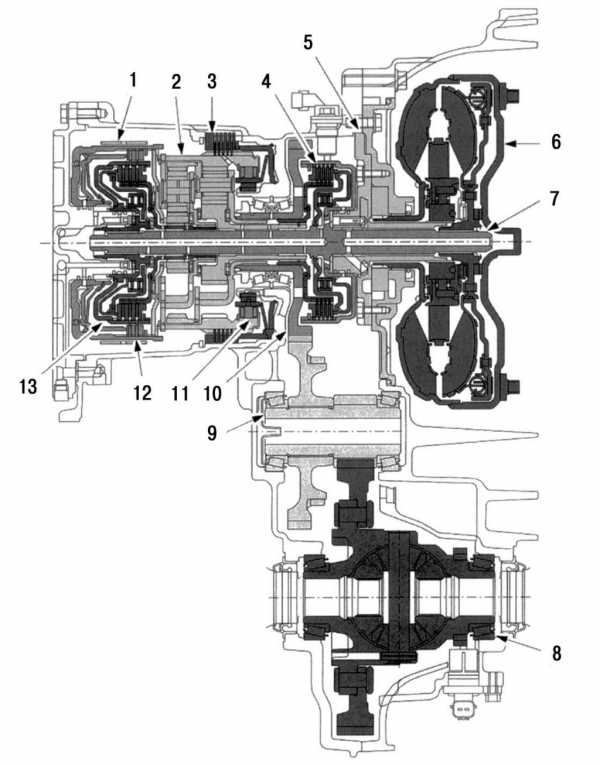

Рис. 222. Автоматическая коробка передач 4F27E: 1 — ленточный тормоз; 2 — планетарный механизм; 3, 4, 12 и 13 — многодисковые фрикционы; 5 — масляный насос; 6 — гидротрансформатор; 7 — входной вал; 8 — промежуточная шестерня; 9 — дифференциал; 10 — шестерня; 11 — муфта свободного хода

Автоматическая коробка передач с обозначением 4F27E Ford устанавливается с двигателем 1,6 л Zetec-SE. В разработке этой коробки принимала участие . Коробка передач имеет электронное управление и функцию блокировки гидротрансформатора. Имеющиеся в коробке передач два планетарных ряда создают различные варианты передаточных отношений ( рис. 222).

Срок службы современных коробок передач соответствует сроку службы автомобиля. Для ремонта коробок передач требуется специальный инструмент, поэтому их ремонт мы рекомендуем проводить в специализированных мастерских. В данном разделе приводится описание регулировочных работ, а также работ по снятию и установке разных вариантов коробок передач.

Возможно, вам будет интересно:

Скачать информацию со страницы

↓ Комментарии ↓



---

1. Введение
1.0 Общие сведения о ремонте 1.1 Выбор дополнительных опций 1.2 Как пользоваться данным руководством по ремонту 1.3. Рабочее место для ремонта 1.4. Рекомендации по посещению мастерской 1.5 Безопасность — главное при ремонте 1.6. Инструмент 1.7 Советы профессионалов при работе с резьбовым соединением 1.8. Подъем автомобиля с помощью домкрата 1.9. Периодическое обслуживание и уход за автомобилем 1.10. Модельный ряд автомобилей Ford Focus

2. Двигатели
2.0 Двигатели 2.1. Основные элементы конструкции двигателя 2.2. Варианты двигателей Ford Focus 2.3. Разборка двигателя 2.4. Установка силового агрегата 2.5. Сборка и разборка двигателя 2.6. Основные проверки деталей и узлов двигателя 2.7. Замер компрессии

3. Система смазки двигателя
3.0 Система смазки двигателя 3.1 Общие сведения о системе смазки двигателей 3.2 Циркуляция масла под давлением 3.3 Контрольная лампа аварийного давления масла 3.4. Моторное масло 3.5 Проверка уровеня масла 3.6 Замена масла

4. Система охлаждения
4.0 Описание системы охлаждения 4.1. Данные 4.2 Детали системы охлаждения 4.3 Охлаждающая жидкость 4.4 Проверка системы охлаждения на герметичность 4.5 Проверка уровня охлаждающей жидкости 4.6 Замена антифриза 4.7 Сборка и разборка вентилятора охлаждения 4.8 Снятие, установка и замена радиатора 4.9 Замена шлангов системы охлаждения 4.10. Водяной насос 4.11. Термостат

5. Система питания
5.0 Система питания 5.1 Система вентиляции 5.2 Основные компоненты системы питания 5.3 Осторожное обращение с топливом 5.4 Проверка вентиляции бака 5.5 Замена топливного фильтра 5.6 Дизельное топливо и конденсат 5.7 Снятие трубопроводов и шлангов 5.8 Поиск неисправностей топливного насоса 5.9 Снятие и установка топливного насоса на автомобиле с бензиновым двигателем 5.11. Воздушный фильтр

6. Управление силовым агрегатом и отработавшими газами
6.0 Система впрыска 6.1. Блок управления EEC-V впрыском 6.2. Самостоятельная работа с системой впрыска может быть ограничена 6.3. Система питания дизеля — базовая конструкция 6.4 Ротор датчика управляющих импульсов и датчик угла поворота 6.5 Устройство холодного пуска 6.6 Форсунки 6.7. Ремонт и корректировка системы впрыска дизеля — случай для экспертов

7. Система зажигания
7.0 Система зажигания 7.1. Общие сведения 7.2 Катушка зажигания 7.3. Свечи зажигания 7.4. Работа с системой зажигания

8. Сцепление
8.0 Сцепление 8.1 Детали сцепления 8.2 Привод сцепления 8.3. Работа сцепления 8.4 Неполное выключение сцепления 8.5 Движение автомобиля с постоянно включенным сцеплением 8.6 Замена сцепления в случае, когда на автомобиле установлена коробка передач iB5 8.7 Главный цилиндр сцепления

9. Коробка передач
9.0 Коробка передач 9.1 Установка механизма управления коробки передач iB5 9.2 Регулировка механизма управления коробки передач MTX-75 9.3 Регулировка механизма управления автоматической коробки передач 4F27E 9.4 Механическая разблокировка селектора автоматической коробки передач 4F27E 9.5. Проверка уровня масла в коробке передач 9.6 Снятие и установка коробки передач iB5 9.7 Снятие и установка коробки передач МТХ-75

10. Привод передних колес
10.0 Привод передних колес 10.1 Проверка грязезащитных чехлов привода колес 10.2. Снятие привода передних колес 10.3. Замена грязезащитных чехлов привода передних колес

11. Неисправности передней подвески
11.0 Передняя подвеска 11.1. Углы установки колес 11.2 Детали и узлы передней подвески 11.3. Замена кулака 11.4. Замена рычага 11.5. Амортизаторная стойка 11.6. Разборка и сборка амортизаторной стойки 11.7 Углы установки передних колес

12. Задняя подвеска
12.0 Задняя подвеска 12.1 Ремонт задней подвески 12.2. Поперечная балка 12.3. Ступица колеса 12.4. Подшипник ступицы колеса 12.5. Поперечный рычаг нижний (передний) 12.6. Поперечный рычаг нижний (задний) 12.7. Верхний поперечный рычаг 12.8. Стабилизатор поперечной устойчивости 12.9. Продольный рычаг 12.10. Поворотный кулак 12.11 Амортизатор 12.12. Пружина

13. Рулевое управление
13.0 Рулевое управление 13.1 Техническое состояние рулевого управления и передней подвески 13.2 Проверка зазоров в рулевом управлении 13.3 Проверка защитных чехлов зубчатой рейки 13.4 Проверка наконечников рулевых тяг и грязезащитных чехлов 13.5 Замена наконечников рулевых тяг 13.6 Замена грязезащитных чехлов рулевого механизма 13.7 Разборка и сборка рулевого механизма 13.8 Удаление воздуха из гидравлической системы гидроусилителя рулевого управления 13.9 Замена насоса гидроусилителя рулевого управления

14. Тормозная система
14.0 Тормозная система 14.1 Проверка уровня тормозной жидкости 14.2 Проверка состояния тормозной системы 14.3 Проверка вакуумного усилителя тормозов 14.4. Проверка работоспособности тормозов 14.5 Удаление воздуха из тормозной системы 14.6 Замена тормозной жидкости 14.7 Замена питающего бачка с главного тормозного цилиндра 14.8. Главный тормозной цилиндр 14.9. Вакуумный усилитель тормозов 14.11. Замена тормозных накладок 14.12. Снятие и установка тормозных дисков 14.13. Тормозная скоба и поршни тормозных цилиндров 14.14. Ступица заднего колеса 14.15. Стояночный тормоз

15. Электрооборудование
15.0 Электрооборудование 15.1. Основные понятия 15.2. Аккумуляторная батарея 15.3 Ремонт стартера 15.4. Генератор 15.5. Ремень привода вспомогательных агрегатов 15.6 Снятие стартера 15.7. Электродвигатель стеклоочистителя ветрового стекла 15.8 Электродвигатель стеклоочистителя заднего стекла 15.9. Наружное освещение

16. Система выпуска отработавших газов
16.0 Система выпуска отработавших газов 16.1. Отработавшие газы 16.2 Практические советы для работы с системой выпуска отработавших газов 16.3 Проверка системы выпуска отработавших газов 16.4. Замена системы выпуска отработавших газов

17. Колеса и шины
17.0 Колеса и шины 17.1. Колеса и шины 17.2. Замена колес

18. Приложение
18.0 Приложение 18.1. Моменты затяжки узлов и деталей автомобиля, Н·м

19. Схемы электрических соединений
19.0 Схемы электрических соединений 19.1 Построение схем электрических соединений 19.2. Предохранители и реле 19.3 Условные обозначения к электрическим схемам 19.4. Схемы

automend.ru

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт
