Форд фокус 1 магнитола – Снятие магнитолы Форд Фокус 1 — бортжурнал Ford Focus Wagon 1.8 TDСI универсал 2002 года на DRIVE2
| Производитель | Zenith |
| Операционная система | Android 6.0 |
| Платформа | ARM Cortex A9 |
| Количество ядер | 4 |
| Тактовая частота | 1600Mhz |
| Объем оперативной памяти | 1GB |
| Объем встроенной памяти | 16GB |
| Форм-фактор | 2DIN |
| Параметры дисплея | «7» дюймов, цветной, емкостный, сенсорный, широкоформатный высокого разрешения, 1024 х 600 точек |
| Подключение WI-FI | Да |
| Поддержка громкой связи Bluetooth | да |
| Воспроизведение музыки Bluetooth | да |
| Встроенный GPS приемник | Навигационное ПО в комплекте, в памяти устройства, Navitel (карта России) |
| Язык меню и навигации | русский |
| OBD диагностика | Да. Необходим OBD адаптер |
| Возможность выхода в Интернет, отображение пробок на дороге | да |
| Встроенный браузер | да |
| Приложения Google, Play Market | да |
| Часы, календарь | да |
| Встроенный FM/AM тюнер | да |
| Поддержка телефонной книги с функцией набора номера с экрана | да |
| Удобный русифицированный графический интерфейс | да |
| Калькулятор | да |
| Подключение к разъемам | Pin to pin |
| Поддержка управления кнопок руля | да |
| Цвет подсветки кнопок | идентичный штатному |
| Совместимость с борт.системами | идентичен заводскому |
| Цвет пластика | идентичен заводскому |
| Поддержка SD | опционально |
| Поддержка USB | да |
| RCA выходы | 4.1 выходы. Тыл,фронт и сабвуфер |
| Эквалайзер | да |
| Поддержка CD/DVD | CD, CD-R/RW, VCD, DVD, DVD-R, DVD+R, DVD-RW/+RW |
| Поддержка видео форматов | DVD, 720-1080P MKV,AVI,MP4,RMVB, AVI, DIVX ,WMV,MOV и т.д. |
| Поддержка аудио форматов | CD, MP3, Lossless, APE, FLAC и т.д |
| Поддержка Apple устройств | да |
| AUX вход | Да. Аудио и видео |
| Поддержка Miracast | да, поддержка дублирования экрана мобильного устройства на экран магнитолы |
| Возможность подключения дополнительных мониторов, внешнего источника A/V сигнала | да |
| Функция DUAL ZONE | да, возможность воспроизведения на магнитоле навигации, и одновременно слушать радио или музыкальные файлы |
| Подключение камеры заднего вида | да, автоматическое переключение при движении задним ходом. |
| Подключение камеры переднего вида | да |
| Поддержка видео регистратора | да |
| Цифровой ТВ-тюнер | DVB-T2 (опционально) |
| Аудио (звуковой процессор) | (Высокое качество звучания и 10-ти полосный эквалайзер и отдельная настройка сабвуфера и срезов) поддержка всех музыкальных форматов) |
| Отдельный выход на сабвуфер | да |
| Пульт Д/У | опционально |
| Выносной микрофон | опционально |
| Усилитель | Оригинальный STM TDA-7851L |
| Рабочая температура | от -40 С до +70 С |
| Макс. выходная мощность | 4х50w |
| Гарантия | 12 месяцев (гарантийный талон в комплекте) |
audiostart.ru
Замена магнитолы — бортжурнал Ford Focus Hatchback Zetec S 1.6 16v 1999 года на DRIVE2
Этой зимой я начал замену магнитолы, но холод (в гараже нет отопления) очень тормозит мои планы. Ждать до весны не хочется поэтому буду делать медленно но верно. Пока что успел снять штатную магнитолу сделав самодельные съемники и примерно подогнать замену (Pioneer P7760). Также в планы входит покупка 4-х канального усилителя для двух динамиков в задней полке и саба.

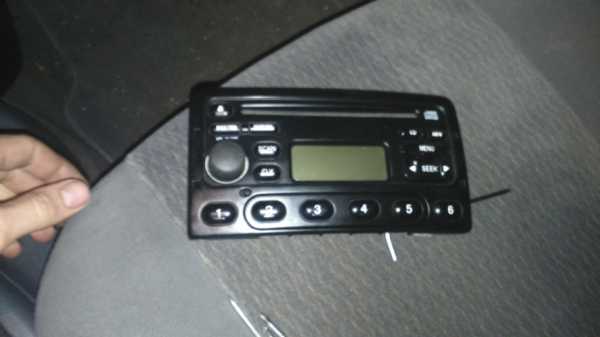

Собственно, штатная магнитола. (Которая в сочетании с не очень большим салоном хэтчбэка выдает достаточно громкий и качественный звук при штатных динамиках)
Мои самодельные съемники

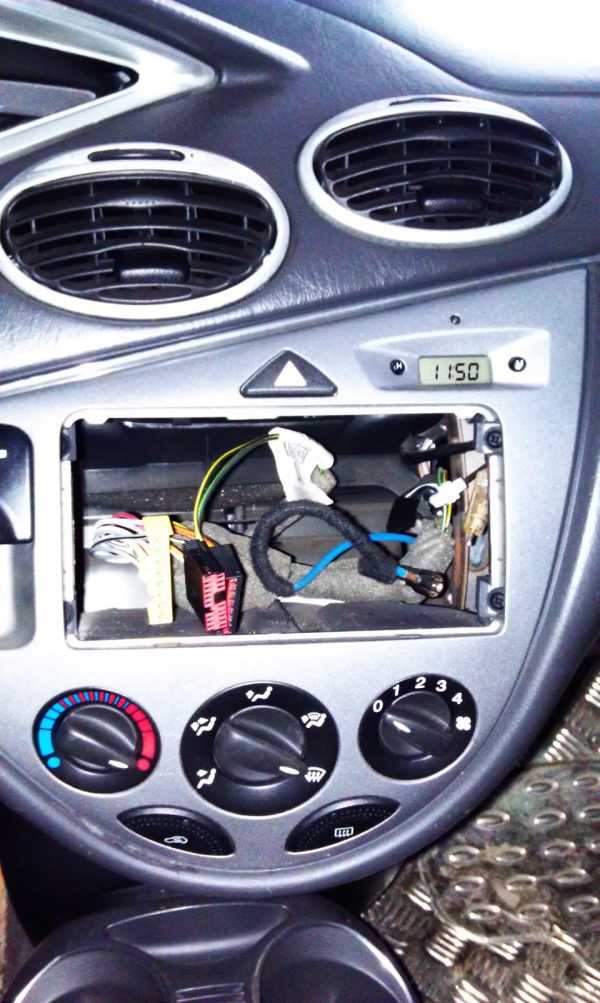

4 болта по бокам и панель легко снимается руками
думаю обтянуть винилом

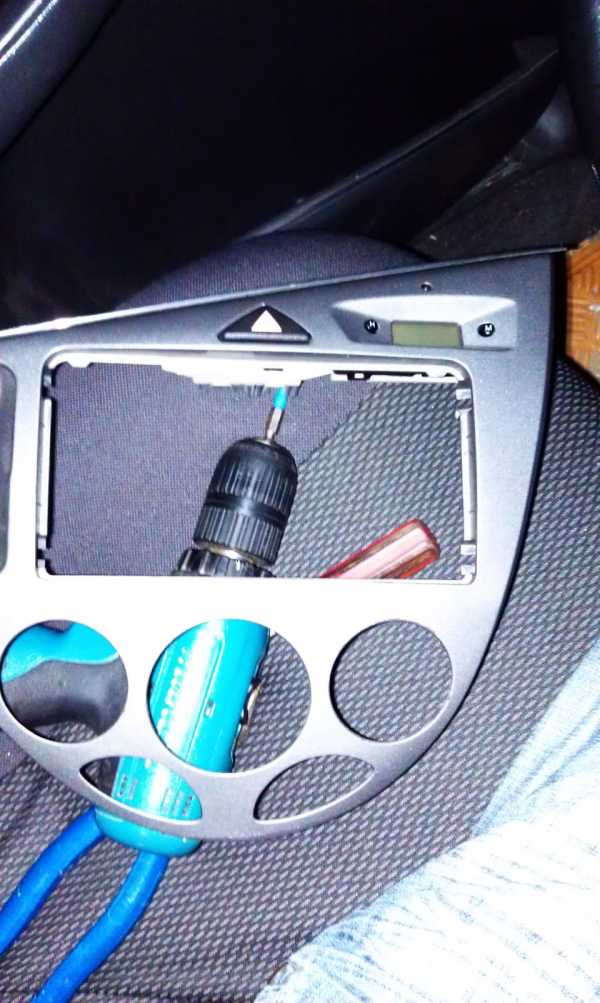

в торпеде делал небольшую доработку

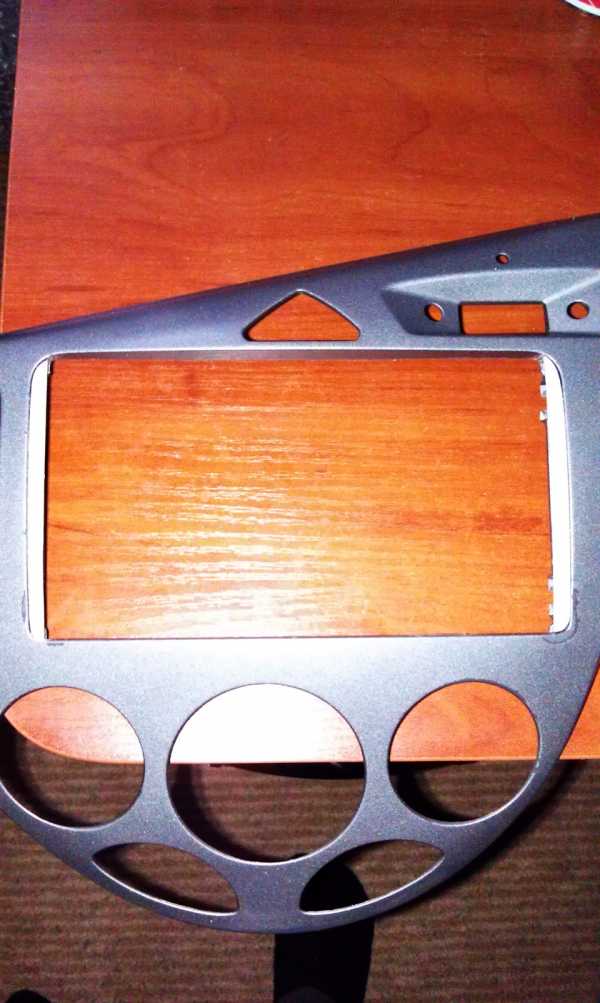

Немного расширил сверху и снизу рамку под магнитолу — влезла замечательно. Осталось придумать чем закрыть края (по 5-6 мм с каждой стороны)

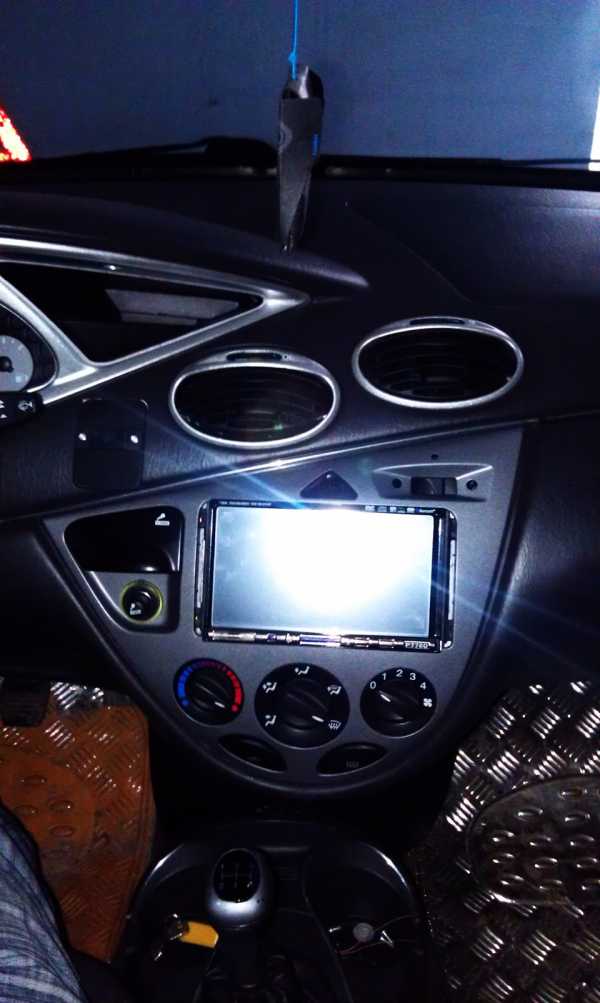

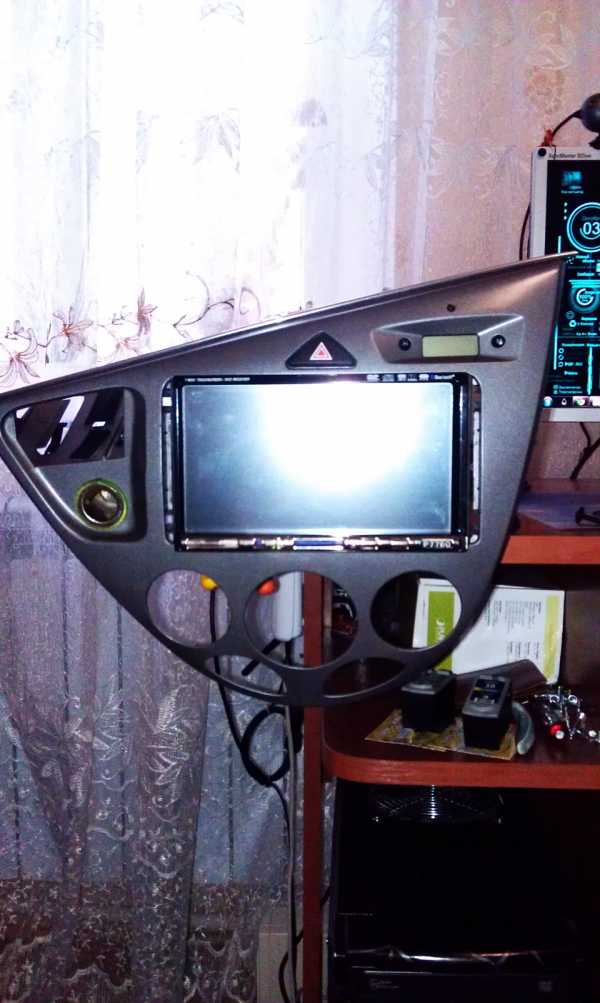

Примерял как смотрится в салоне. (Без подключения проводов)
Продолжение: Немножко поразмыслив, решил самостоятельно сделать боковые заглушки. Для этого взял заглушку от компьютера и распилил ее пополам.
допиливал и шлифовал уже по месту, заглушки закрепил сбоку короткими саморезами
пришлось подровнять кнопку аварийки чтоб магнитола встала нормально.
Потом примерял вместе с магнитолой (сделал небольшой зазор чтоб свободно входила)
Когда все было готово затянул все это пленкой под карбон.
чуть-чуть просчитался с заглушками, они ушли немного внутрь но в общем смотрится неплохо. Осталось все соединить и проверить ^_^
Цена вопроса: $20
Нравится 25 Поделиться: Подписаться на машину
www.drive2.ru
| Производитель | Zenith Limited |
| Операционная система | WinCe 6.0 |
| Платформа | ARM 11 Samsung |
| Количество ядер | 2 |
| Тактовая частота | 1000Mhz |
| Объем оперативной памяти | 512MB |
| Форм-фактор | 2DIN |
| Параметры дисплея | «7» дюймов, цветной, емкостный, сенсорный, широкоформатный высокого разрешения, 1024 х 600 точек |
| Подключение WI-FI | Да ( Опционально ) |
| Встроенный GPS приемник, Навигационное ПО в комплекте на SD/MMC карте памяти | Navitel (карта России) |
| Возможность выхода в Интернет, отображение пробок на дороге | да (потребуется 3G модем) |
| Встроенный файловый браузер | да (Opera) |
| Часы, календарь, встроенные игры | да |
| Встроенный FM/AM тюнер | да, память на 30 станций |
| Поддержка громкой связи Bluetooth | да |
| Воспроизведение музыки Bluetooth | да |
| Поддержка телефонной книги с функцией набора номера с экрана | да |
| Выносной микрофон | да |
| Удобный русифицированный графический интерфейс | да |
| Язык меню и навигации | русский |
| Игры | да, головоломки, косынка, реверси и т.д. |
| Календарь | да |
| Калькулятор | да |
| Подключение к разъемам | Pin to pin |
| Поддержка управления кнопок руля | да |
| Цвет подсветки кнопок | идентичный штатному |
| Совместимость с борт.системами | идентичен заводскому |
| Цвет пластика | идентичен заводскому |
| Поддержка SD | да |
| Поддержка USB | да |
| Поддержка CD/DVD | CD, CD-R/RW, VCD, DVD, DVD-R, DVD+R, DVD-RW/+RW |
| Поддержка форматов файлов | DVD/VCD/CD/MP3/WMA/WAVE/MPEG1/2/(AVI,ASF)/DIVX/CD-R/WMA/MP4/JPEG/GIF/PNG/BMP |
| Виртуальный CD-Changer. | да 6 дисков |
| Возможность подключения дополнительных мониторов, внешнего источника A/V сигнала | да |
| Подключение камеры заднего вида | да |
| Подключение камеры переднего вида | да |
| Поддержка видео регистратора | да |
| Аудио (звуковой процессор) | (Высокое качество звучания и 10-ти полосный эквалайзер и отдельная настройка сабвуфера и срезов) поддержка всех музыкальных форматов) |
| Отдельный выход на сабвуфер | да |
| Возможность подключения iPod | да |
| Рабочая температура | от -40 С до +70 С |
| Макс. выходная мощность | 4х50w |
| Гарантия | 12 месяцев (гарантийный талон в комплекте) |
audiostart.ru
Замена штатной магнитолы. — бортжурнал Ford Focus Wagon (Tournier) 1.8 Vitro 🚋 2004 года на DRIVE2
Доброго дня!
Сегодня речь пойдет о замене штатной магнитолы в моем вагоне. Очень уж нравилась мне она и в звучании, и в простоте обращения, но не читает диски и последнее время даже радио перестала ловить. Мистика блеать. Долго думал, от какого производителя купить аудио-голову, как ответ свалился с небес сам по себе: отец девушки приобрел в своё авто новый проигрыватель, а свой старый отдал мне — Supra SFD-112U. 2 флэшки, аукс, возможность сохранить до 30 радиостанций, эквалайзер на 4 режима и бас-бустер — на первое время сойдет.
Затем я заказал на сайте комплект из переходной рамки c кармашком, ISO переходников и антенного штекера.
Полный размер
Посылка добралась из Москвы в Вологду за 4 дня(среда-суббота), но забрать я смог ее только во вторник утром.
Полный размер
Производим демонтаж штатной акустической системы с помощью нехитрых приспособлений.
Полный размер
У меня эти железки шли в комплекте вместе с руководством по эксплуатации авто и сервисной книжкой.
Далее втыкаем переходную рамку и подключаем ISO переходники.
Полный размер
Отойдя от темы, хочется сказать огромное спасибо магазину «Автоколор» на Северной за предоставленные салазки для магнитолы.
Полный размер

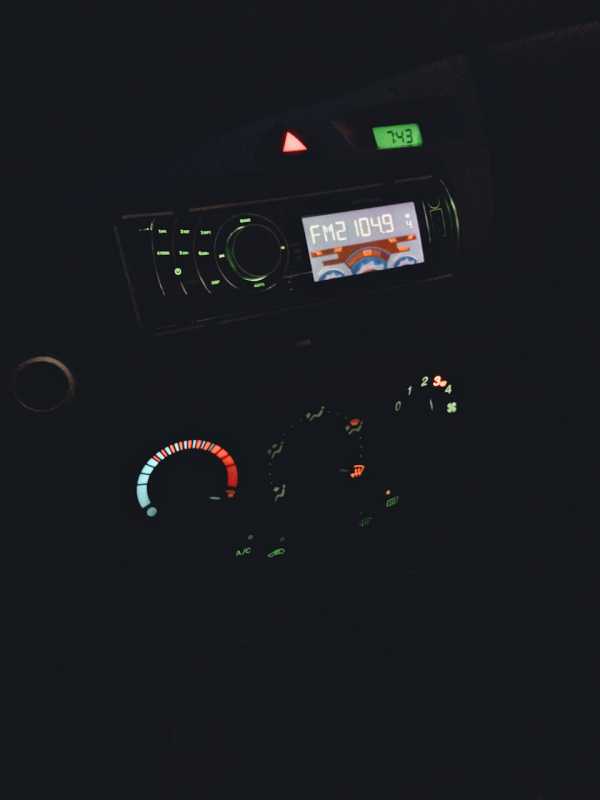

Подключаем магнитолу, проверяем работоспособность и вуаля — мы с музыкой!
Всем ровных дорог и жирных басов!
Цена вопроса: 1 510 ₽
Нравится 15 Поделиться: Подписаться на машину
www.drive2.ru
Ford Focus Hatchback FocuST 2.5 S-VT L5-VE › Бортжурнал › Грамотная установка 1 DIN магнитолы в Форд Фокус
После покупки магнитолы необходимо было дальше осуществлять задуманные планы, а именно — отделить панель от тушки, и установить панель в нижний бардачек.
Приступим. Первым делом разбираем Pioneer P77MP, снимаем верхнюю часть магнитолы, и демонтируем переднюю маску
Полный размер
Снятая маска выглядит вот так
Полный размер
Ответная часть магнитолы
Далее смотрим что от куда отделять…Осмотр передней панели показал, что необходимо отделять разъем от неё…
Полный размер
Разъем, который необходимо отпаять, и удлинить
Паяльной станции у меня нет, поэтому я очень долго и муторно пытался выпаять этот разъём…контактов много, греть паяльником их одновременно не получается…
В итоге разъём сдался…
Полный размер
Выпаянный разъем
Полный размер
Место на плате, где раньше был разъем
Теперь осталось дело за малым))) Удлинить разъём. Для этого прекрасно подошла «витая пара».
Полный размер
Витая пара
Необходимо 14 проводков, в «витой паре» их 8, поэтому «потрошим «витую пару» и добываем 14 проводков.
Далее зачищаем проводки, лудим, и паяем.
Полный размер
Пайка платы
Полный размер
Разъем
Подключаем, проверяем, и вуаля…Всё работает)

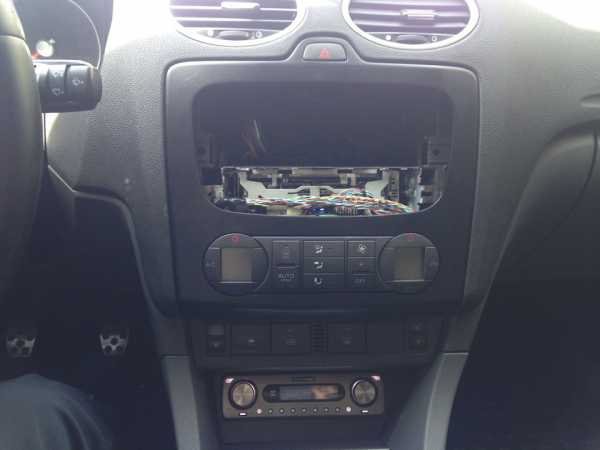

Далее думаем как всё это дело закрепить в машине… Тушку было принято крепить в штатное место, так как потом туда будет установлен планшет, то места хватит для всего.
Магнитолу закрепил через штатные крепления сбоку
Полный размер
Магнитола поселилась тут
Полный размер
С одетой рамкой
С тушкой закончено.Теперь приступаем к панели… Так как при установке панели в нижний бардачек будут большие щели, начал изготавливать «переходную рамку»
Делал из какого то текстолита. Подгонял, вымерял, подрезал ооочень долго
Полный размер
Переходная рамка
Далее зашкуриваем рамку, и красим черным матовым
На сушке
Собираем всё это дело в кучу
Полный размер
Панель с переходной рамкой
Теперь идем в машину, и устанавливаем.
Полный размер

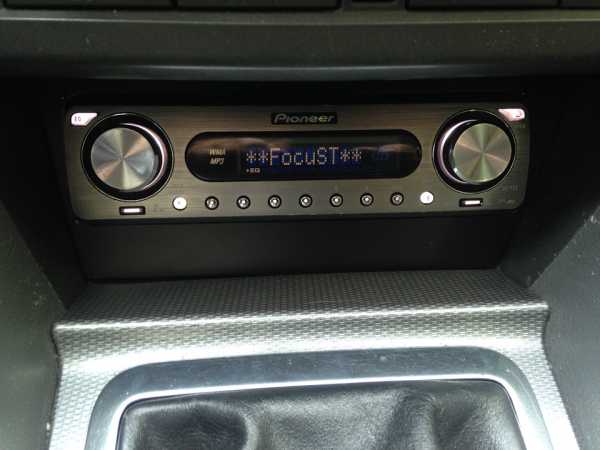

На своем месте
Полный размер
FocuST )))
Полный размер

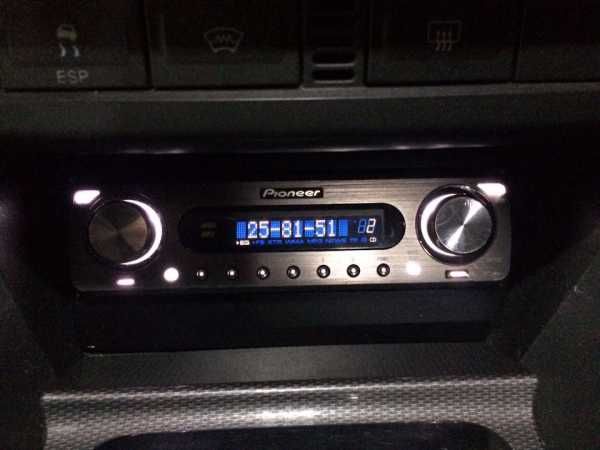

Общий вид
Теперь надо перепаять штатный джойстик, чтоб он работал с Pioneer, ну и конечно же закрыть дыру в центральной консоли планшетом))
www.drive2.ru
автомагнитола (первичный осмотр) — бортжурнал Ford Focus Sedan 2.0 Zetek АТ 16кл 2001 года на DRIVE2
Ни кому не секрет что штатные магнитолы редко отличаются богатым функцианалом, особенно на старых авто.
Вот и меня в моем феде магнитола не устроила, радио диапазон находится в американской сетке и с нашей не совпадает, поэтому качество приема местами страдает. Диски читаем только cd и самому резать бесполезно, читает только штампованные(магазинские). Видимо лазер под нарезанные не расчитан или садится от сарости.
На работе был получен совет от товарищей что то типа припаяй на усилители в магнитолы вход aux и не парься выведи в пепельницу. Но торчащие в пепельнице или еще где провода и управление с разных мест я не считаю комфортным, а руки чешутся.
Что ж в голове поселилась идея сваять магнитолу самому, всех карт пока открывать не буду(вдруг чего передумаю).
Вот первичный осмотр магнитолы стандартной от фф1 2001г. К тому же она еще и 1.8 din, а не 2.
И тут меня ждал сюрприз, во второй уже раз проклинаю руки предыдущего хозяина, уши у панели были обломлены, а сидела она на двустороннем скотче, вобщем еле вытащил.
скотч тут
и по бокам рамки, он и держал
с горем пополам, я ее достал
вот пластинки, которые держат магнитолу, позже сниму подробно

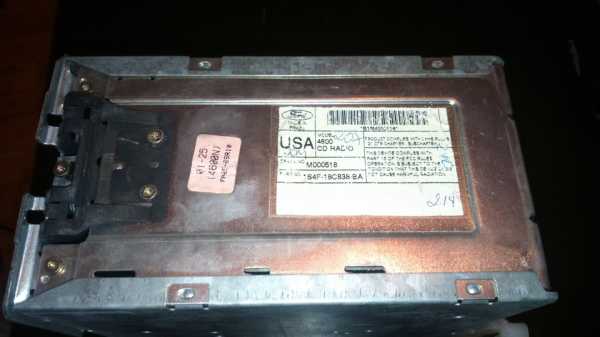

вот и шильдик, если кому интересно

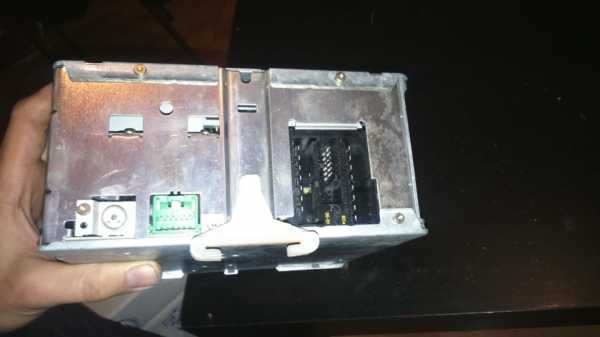

вид сзади

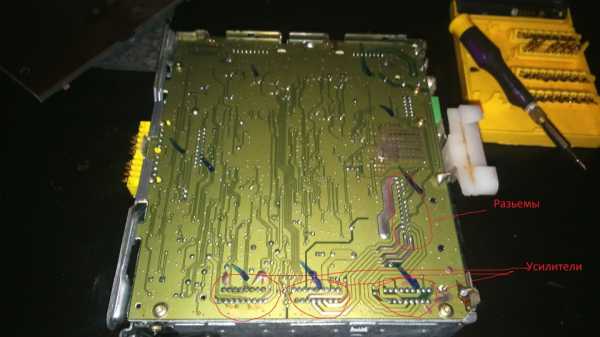

вот печатная плата снизу, на ней уже судя по распайке видны услилители
вид со стороны cd-romа
Даташит не смотрел, кому интересно, можете погуглить, маркировку видно. А мне он не нужен пока что.
неожидал на микрухе встретить такие сопли, ведь как то все это время работала с соплей, сопля заводская, ни кто сюда не лазил паяльником, убралась легко, от легкого надавливания отверткой
для более подробного описания нужен даташит, мне же важнее механка и размер корпуса магнитолы, а это так любопытство.
вот эта штукенция интересной формы
а вот та пружинка что держит магнитолу
ну то ради чего все это, не большой эскизик(строго не судите черякался для себя)
Вот первый обзор магнитолы, продолжение будет дальше. Все это для того что бы изготовить корпус для новой магнитолы, старую решено было оставить как запасной вариант, для вдруг не удачного (что я надеюсь не случится) эксперемента
www.drive2.ru
№1_Новая магнитола Blaupunkt mp3 — бортжурнал Ford Focus Wagon 1.8 Zetec 2003 года на DRIVE2
Всем добрый день!
Давно читаю Драйв, и тут решился зарегистрироваться…
Машиной владею не я, а мой отец, который живет от меня километров за 60.

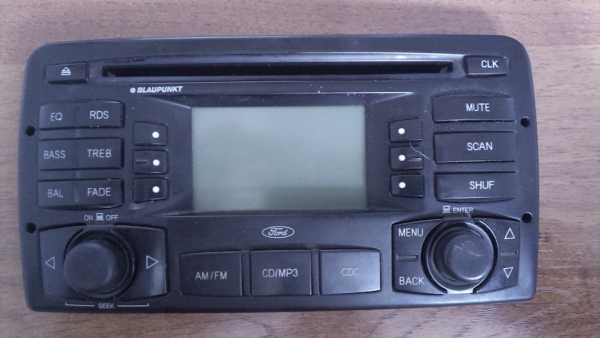

На прошлой неделе приобрел через интернет для автомобиля новую штатную магнитолу Blaupunkt MP3 (вроде так называется) взамен так же штатной 6006CD. Т.к. папка любит послушать музыку, а записывать диски не очень… 🙂
Полный размер

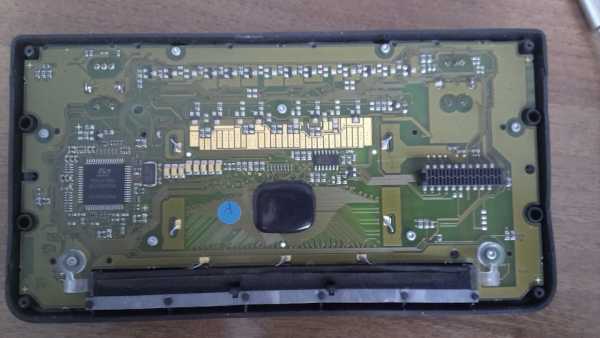

Первым делом разобрал и помыл всю панель с кнопками.
Полный размер
после мытья
Полный размер
Полный размер
Проверил — работает, диск прочитала. Проверял на другой машине, там разъёмы подошли. На которую собираюсь ставить — не уверен. скорее всего нужно будет переходники покупать. (кто сталкивался — помогите советом).
Кстати, звук у неё намного лучше, чем 6006CD.
В просторах интернета все пишут, что устанавливают AUX. Никакой подробной информации не нашел, у всех только желания и теория.
Есть кабель у братьев из Поднебесной

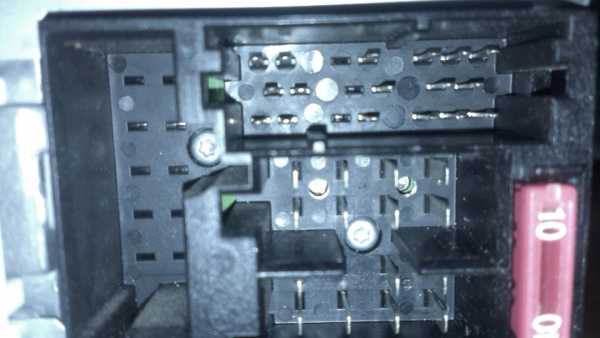

Вроде в разъём сзади магнитолы подойдёт, в верхний правый угол. но вот только будет ли видеть магнитола этот кабель?!
Полный размер
Кто сталкивался с подобной, у кого стоит такая же, советам буду рад.
Всем спасибо за внимание.
Цена вопроса: 1 500 ₽
Нравится 8 Поделиться: Подписаться на машину
