Есть ли разница в верхнем и нижнем лямбда зондах?

С конца 80-х годов у большинства автомобилей появилась такая деталь, как датчик содержания кислорода в выхлопных газах. Лямбда-зонд, О-2 датчик, кислородный датчик (Oxygen Sensor) — так по разному могут называть эту небольшую, но важную детальку. Это связано с началом выпуска автомобилей с каталитическим нейтрализатором выхлопных газов.
14.7 частей воздуха и 1 часть топлива — именно такой состав обеспечивает максимальное сгорание топливно-воздушной смеси. Лямбда-зонд предназначен как раз для того, что бы помогать «мозгам»(ECU) поддерживать эту пропорцию. В зависимости от содержания кислорода в выхлопе датчик выдаёт соответствующее напряжение и ECU корректирует состав смеси путем изменения количества подаваемого в цилиндры топлива.


В сути своей ЛЯМДА-ЗОНД – это батарейка с керамическим электролитом, содержащим диоксид циркония и электродами из платины. Электролит оживает только при температуре 300-350 С, поэтому ЛЯМДА-ЗОНД обязательно надо разогревать. Разность потенциалов между электродами возникает при соприкосновении электродов с воздушной смесью с различным содержанием кислорода. Элемент исполнен таким образом, что при снижении количества кислорода у одного электрода ниже критического уровня ЭДС этой батарейки резко растет от 0 до 1 вольта (и наоборот). Критический уровень кислорода соответствует остатку кислорода при сгорании оптимальной топливной смеси. Это свойство ЛЯМДА-ЗОНД используется для организации регулирования топливной смеси через блок управления ECU.


Как взаимосвязаны катализатор и лямбда-зонд?
Для нормальной работы катализатора нужно обеспечить постоянное оптимальное соотношение воздуха и топлива в рабочей смеси, поступающей в камеру сгорания. В противном случае способность катализатора доокислять вредные примеси будет недостаточной и недолгой.
Учитывая вышесказанное, становится ясно, что катализатору необходимо наличие лямбда-зонда, а вот лямбда-зонду нужен ли катализатор? Будет ли он правильно работать, если катализатор, к примеру, удалён? Попробуем ответить: датчик стоит перед катализатором и измеряет содержание кислорода в газах именно перед ним, и после удаления катализатора так и будет продолжать измерять дальше, то есть наличие или отсутствие катализатора никак не влияет на сигналы, которые даёт верхний лямбда-зонд, на них влияет только количество кислорода. Другое дело, когда стоят два кислородных датчика — один до (верхний), а другой после катализатора (нижний датчик). На основании сигналов от нижнего датчика происходит дополнительная корректировка состава смеси. Содержание кислорода после прохождения газов через катализатор конечно же меняется, и вот тогда его (нижнего датчика) отсутствие может отрицательно сказаться на процессе образования топливно-воздушной смеси.


Можно ли отключать лямбда-зонд?
После замены катализатора на пламегаситель, наличие второго лямбда-зонда, как детали обеспечивающей в числе прочего качественную работу катализатора, становится не важным, поэтому часто возникает вопрос: можно ли эксплуатировать автомобиль совсем без нижнего лямбда-зонда? Здесь одного решения для всех нет. Наиболее просто и правильно эта задача решается в том случае, если у данного автомобиля предусмотрена возможность перепрограммировать ECU на режим работы без катализатора, как, например, у большинства BMW с мозгами Бош (Сименс не перепрограммируется). В этом случае после удаления катализатора меняется программа управления и второй лямбда-зонд просто снимается и всё. У некоторых марок автомобилей перепрограмирование невозможно и если неисправность датчика сильно влияет на работу мотора, тогда выхода нет — должен стоять исправный датчик. Так же у многих автомобилей неисправность или отсутствие л-зонда практически не сказывается ни на динамике, ни на расходе топлива, такой плюс есть, например, у большинства Тойот и Мерседесов начала 90-х годов. В таком случае можно спокойно эксплуатировать машину и без датчика, но конечно ещё лучше, когда всё в порядке.

Итак, нижний датчик, который устанавливается позади катализатора, измеряет содержание кислорода и этой точке. Это необходимо в следующих целях:
• чтобы оптимизировать регулировку подачи топлива;
• чтобы отслеживать старение верхнего датчика;
• чтобы контролировать работу катализатора.


Взаимозаменяемы ли датчики от различных автомобилей?
Лямбда-зонды отличаются друг от друга резьбовой частью, наличием подогрева, количеством проводов и соединительным разъёмом. А принцип работы и сам рабочий элемент у всех датчиков практически одинаковые. Поэтому если у вашего датчика три провода и резьба 18х1.5, то можете смело ставить универсальный датчик с такими же параметрами или, например, от ВАЗ 2110. Датчик работать будет правильно, а его надёжность и долговечность будет зависеть уже от производителя. Если не доверяете «жигулёвским деталям», а нужного вам датчика нет в наличии, то в магазинах можно найти универсальный датчик практически любого типа. Главное не перепутать при перепаивании провода. Даже различие резьбы не так страшно. На большинстве японских автомобилей резьба лямбда-зонда меньшего диаметра, чем у европейских, и если только датчик стоит не в чугунном коллекторе, то можно просто вварить гайку с нужной резьбой.

Единственно нужно помнить о том, что попытка сэкономить небольшую сумму очень часто выливается в ещё большие потери, и прежде чем что-либо переделывать в своей машине, лучше как следует подумать.

zelzap.ru

Кислородные датчики: подробное руководство - Denso

Вы наверняка знаете, что в вашем автомобиле установлен кислородный датчик (или даже два!)… Но зачем он нужен и как он работает? На часто задаваемые вопросы отвечает Стефан Верхоеф (Stefan Verhoef), менеджер DENSO по продукту (кислородные датчики).

B: Какую работу выполняет датчик кислорода в автомобиле?
O: Датчики кислорода (также называемые лямбда-зондами) помогают контролировать расход топлива вашего автомобиля, что способствует снижению объема вредных выбросов. Датчик непрерывно измеряет объем несгоревшего кислорода в выхлопных газах и передает эти данные в электронный блок управления (ЭБУ). На основании этих данных ЭБУ регулирует соотношение топлива и воздуха в топливовоздушной смеси, поступающей в двигатель, что помогает каталитическому нейтрализатору (катализатору) работать более эффективно и уменьшать количество вредных частиц в выхлопных газах.

B: Где находится датчик кислорода?
O: Каждый новый автомобиль и большинство автомобилей, выпущенных после 1980 г., оснащены датчиком кислорода. Обычно датчик установлен в выхлопной трубе перед каталитическим нейтрализатором. Точное местоположение датчика кислорода зависит от типа двигателя (V-образное или рядное расположение цилиндров), а также от марки и модели автомобиля. Для того чтобы определить, где расположен датчик кислорода в вашем автомобиле, обратитесь к руководству по эксплуатации.

В: Почему состав топливовоздушной смеси нужно постоянно регулировать?
O: Соотношение «воздух — топливо» крайне важно, поскольку оно влияет на эффективность работы каталитического нейтрализатора, который снижает содержание оксида углерода (CO), несгоревших углеводородов (CH) и оксида азота (NOx) в выхлопных газах. Для его эффективной работы необходимо наличие определенного количества кислорода в выхлопных газах. Датчик кислорода помогает ЭБУ определить точное соотношение «воздух — топливо» в смеси, поступающей в двигатель, передавая в ЭБУ быстроизменяющийся сигнал напряжения, который меняется в соответствии с содержанием кислорода в смеси: слишком высокого (бедная смесь) или слишком низкого (богатая смесь). ЭБУ реагирует на сигнал и изменяет состав топливовоздушной смеси, поступающей в двигатель. Когда смесь слишком богатая, впрыск топлива уменьшается. Когда смесь слишком бедная — увеличивается. Оптимальное соотношение «воздух — топливо» обеспечивает полное сгорание топлива и использует почти весь кислород из воздуха. Оставшийся кислород вступает в химическую реакцию с токсичными газами, в результате которой из нейтрализатора выходят уже безвредные газы.

В: Почему на некоторых автомобилях устанавливаются два кислородных датчика?
O: Многие современные автомобили дополнительно кроме датчика кислорода, расположенного перед катализатором, оснащаются и вторым датчиком, установленным после него. Первый датчик является основным и помогает электронному блоку управления регулировать состав топливовоздушной смеси. Второй датчик, установленный после катализатора, контролирует эффективность работы катализатора, измеряя содержание кислорода в выхлопных газах на выходе. Если весь кислород поглощается химической реакцией, происходящей между кислородом и вредными веществами, то датчик выдает сигнал высокого напряжения. Это означает, что катализатор работает нормально. По мере износа каталитического нейтрализатора некоторое количество вредных газов и кислорода перестает участвовать в реакции и выходит из него без изменений, что отражается на сигнале напряжения. Когда сигналы станут одинаковыми, это будет указывать на выход из строя катализатора.


В: Какие бывают датчики?


О: Существует три основных типа лямбда-сенсоров: циркониевые датчики, датчики соотношения «воздух — топливо» и титановые датчики. Все они выполняют одни и те же функции, но используют при этом различные способы определения соотношения «воздух — топливо» и разные исходящие сигналы для передачи результатов измерений.

Наибольшее распространение получила технология на основе использования циркониево-оксидных датчиков (как цилиндрического, так и плоского типов). Эти датчики могут определять только относительное значение коэффициента: выше или ниже соотношение «топливо — воздух» коэффициента лямбда 1.00 (идеальное стехиометрическое соотношение). В ответ ЭБУ двигателя постепенно изменяет количество впрыскиваемого топлива до тех пор, пока датчик не начнет показывать, что соотношение изменилось на противоположное. С этого момента ЭБУ опять начинает корректировать подачу топлива в другом направлении. Этот способ обеспечивает медленное и непрекращающееся «плавание» вокруг коэффициента лямбда 1.00, не позволяя при этом поддерживать точный коэффициент 1.00. В итоге в изменяющихся условиях, таких как резкое ускорение или торможение, в системах с циркониево-оксидным датчиком подается недостаточное или избыточное количество топлива, что приводит к снижению эффективности каталитического нейтрализатора.

Датчик соотношения «воздух — топливо» показывает точное соотношение топлива и воздуха в смеси. Это означает, что ЭБУ двигателя точно знает, насколько это соотношение отличается от коэффициента лямбда 1.00 и, соответственно, насколько требуется корректировать подачу топлива, что позволяет ЭБУ изменять количество впрыскиваемого топлива и получать коэффициент лямбда 1.00 практически мгновенно.

Датчики соотношения «воздух — топливо» (цилиндрические и плоские) впервые были разработаны DENSO для того, чтобы обеспечить соответствие автомобилей строгим стандартам токсичности выбросов. Эти датчики более чувствительны и эффективны по сравнению с циркониево-оксидными датчиками. Датчики соотношения «воздух — топливо» передают линейный электронный сигнал о точном соотношении воздуха и топлива в смеси. На основании значения полученного сигнала ЭБУ анализирует отклонение соотношения «воздух — топливо» от стехиометрического (то есть Лямбда 1) и корректирует впрыск топлива. Это позволяет ЭБУ предельно точно корректировать количество впрыскиваемого топлива, моментально достигая стехиометрического соотношения воздуха и топлива в смеси и поддерживая его. Системы, использующие датчики соотношения «воздух — топливо», минимизируют возможность подачи недостаточного или избыточного количества топлива, что ведет к уменьшению количества вредных выбросов в атмосферу, снижению расхода топлива, лучшей управляемости автомобиля.

Титановые датчики во многом похожи на циркониево-оксидные датчики, но титановым датчикам для работы не требуется атмосферный воздух. Таким образом, титановые датчики являются оптимальным решением для автомобилей, которым необходимо пересекать глубокий брод, например полноприводных внедорожников, так как титановые датчики способны работать при погружении в воду. Еще одним отличием титановых датчиков от других является передаваемый ими сигнал, который зависит от электрического сопротивления титанового элемента, а не от напряжения или силы тока. С учетом данных особенностей титановые датчики могут быть заменены только аналогичными и другие типы лямбда-зондов не могут быть использованы.

В: Чем отличаются специальные и универсальные датчики?


O: Эти датчики имеют разные способы установки. Специальные датчики уже имеют контактный разъем в комплекте и готовы к установке. Универсальные датчики могут не комплектоваться разъемом, поэтому нужно использовать разъем старого датчика.


B: Что произойдет, если выйдет из строя датчик кислорода?
O: В случае выхода из строя датчика кислорода ЭБУ не получит сигнала о соотношении топлива и воздуха в смеси, поэтому он будет задавать количество подачи топлива произвольно. Это может привести к менее эффективному использованию топлива и, как следствие, увеличению его расхода. Это также может стать причиной снижения эффективности катализатора и повышения уровня токсичности выбросов.

B: Как часто необходимо менять датчик кислорода?
O: DENSO рекомендует заменять датчик согласно указаниям автопроизводителя. Тем не менее следует проверять эффективность работы датчика кислорода при каждом техобслуживании автомобиля. Для двигателей с длительным сроком эксплуатации или при наличии признаков повышенного расхода масла интервалы между заменами датчика следует сократить.

Ассортимент кислородных датчиков

• 412 каталожных номеров покрывают 5394 применения, что соответствует 68 % европейского автопарка.
• Кислородные датчики с подогревом и без (переключаемого типа), датчики соотношения «воздух — топливо» (линейного типа), датчики обедненной смеси и титановые датчики; двух типов: универсальные и специальные.
• Регулирующие датчики (устанавливаемые перед катализатором) и диагностические (устанавливаемые после катализатора).
• Лазерная сварка и многоэтапный контроль гарантируют точное соответствие всех характеристик спецификациям оригинального оборудования, что позволяет обеспечить эффективность работы и надежность при длительной эксплуатации.

В DENSO решили проблему качества топлива!

Вы знаете о том, что некачественное или загрязненное топливо может сократить срок службы и ухудшить эффективность работы кислородного датчика? Топливо может быть загрязнено присадками для моторных масел, присадками для бензина, герметиком на деталях двигателя и нефтяными отложениями после десульфуризации. При нагреве свыше 700 °C загрязненное топливо выделяет вредные для датчика пары. Они влияют на работу датчика, образуя отложения или разрушая его электроды, что является распространенной причиной выхода датчика из строя. DENSO предлагает решение этой проблемы: керамический элемент датчиков DENSO покрыт уникальным защитным слоем оксида алюминия, который защищает датчик от некачественного топлива, продлевая срок его службы и сохраняя его рабочие характеристики на необходимом уровне.

Дополнительная информация

Более подробную информацию об ассортименте кислородных датчиков DENSO можно найти в разделе Кислородные датчики, в системе TecDoc или у представителя DENSO.

www.denso-am.ru

Лямбда зонд: причины и симптомы неисправности, проверка, ремонт

В двигателях внутреннего сгорания кислород определяет оптимальное соотношение компонентов горючей смеси, эффективность и экологичность работы двигателя. Лямбда (λ) зонд – это прибор для изменения объема кислорода или его смеси с несгоревшим топливом в коллекторе силового агрегата. Представление об устройстве и принципе работы датчика поможет владельцу авто контролировать его работоспособность, предотвращая нестабильную работу двигателя и перерасход топлива.

Назначение и принцип работы лямбда зонда

Лямбда зонд, установленный на выхлопной трубе

Жесткие экологические требования для автомобилей заставляют производителей применять каталитические нейтрализаторы, уменьшающие токсичность выхлопа. Но его эффективной работы невозможно добиться без контроля состава воздушно-топливной смеси. Такой контроль осуществляет датчик кислорода, он же λ-зонд, работа которого основана на использовании обратной связи устройства и топливной системы с дискретной или электронной системой впрыска.

Измерение количества лишнего воздуха производится определением остаточного кислорода в выхлопном газе. Для этого лямбда-зонд ставят перед катализатором выпускного коллектора. Сигнал датчика обрабатывает блок управления и оптимизирует воздушно-топливную смесь, более точно дозируя подачу форсунками топлива. На некоторых моделях авто устанавливается второй прибор после катализатора, что делает приготовление смеси еще более точным.

Лямбда-зонд работает как гальванический элемент с твердым электродом, выполненным в виде керамики из двуокиси циркония, легированной окисью иттрия, на котором нанесено платиновое напыление, выполняющее роль электродов. Один из них фиксирует показания атмосферного воздуха, а второй – выхлопного газа. Эффективная работа прибора возможна при достижении температуры более 300оС, когда циркониевый электролит приобретает проводимость. Выходное напряжение появляется от разницы количества кислорода в атмосфере и выхлопном газе.

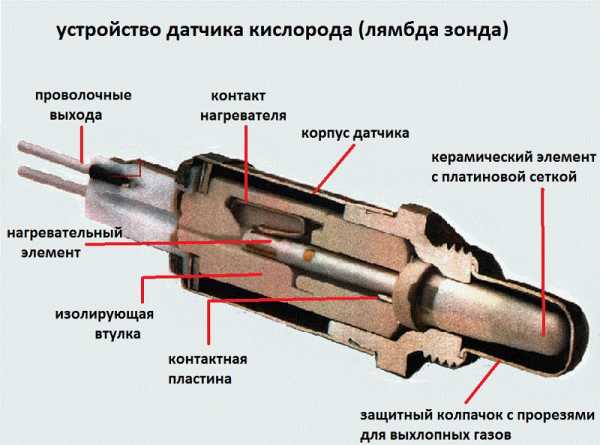

Устройство датчика кислорода (лямбда зонда)

Существует два вида λ-зонда – широкополосный и двухточечный. Первый тип обладает более высокой информативностью, позволяющей более точно настроить работу двигателя. Устройство изготавливают из материалов, выдерживающих повышенные температуры. Принцип работы всех типов датчика одинаков, и заключается в следующем:

  1. Двухточечный измеряет уровень кислорода в выхлопе двигателя и атмосфере при помощи электродов, на которых в зависимости от уровня кислорода меняется разность потенциалов. Сигнал снимается блоком управления двигателя, после чего автоматически корректируется подача топлива в цилиндры форсунками.
  2. Широкополосный состоит их закачивающего и двухточечного элемента. На его электродах поддерживается постоянное напряжение 450 мВ корректировкой силы тока закачивания. Уменьшение содержания кислорода в выхлопе приводит к повышению напряжения на электродах. Блок управления после получения сигнала создает необходимый ток на закачивающем элементе для закачки или откачки воздуха, чтобы привести к нормативному напряжению. Так, при чрезмерно обогащенной топливно-воздушной смеси БУ посылает команду закачать дополнительную порцию воздуха, а при обедненной смеси воздействует на систему впрыска.

Возможные причины неисправности лямбда зонда


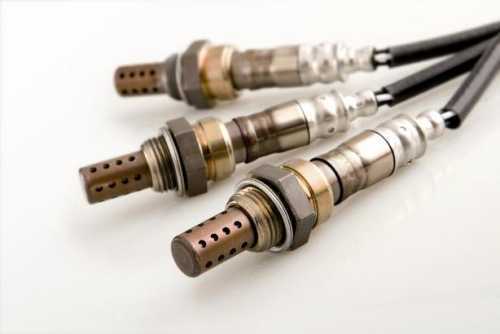

Внешний вид неисправного лямбда зонда

Как и любое другое устройство, лямбда-зонд может выходить из строя, но в большинстве случаев автомобиль остается на ходу, при этом динамика его движения значительно ухудшается, и расход топлива возрастает, из-за чего транспортное средство нуждается в срочном ремонте. Поломки λ-зонда происходят по следующим причинам:

  1. Механическая поломка при повреждении или дефекте корпуса, нарушении обмотки датчика, и т. д.
  2. Плохое качество топлива, при котором железо и свинец забивают активные электроды устройства.
  3. Попадание в выхлопную трубу масла при плохом состоянии маслосъемных колец.
  4. Попадание на устройство растворителей, моющих или любых других эксплуатационных жидкостей.
  5. «Хлопки» из двигателя из-за сбоев системы зажигания, разрушающие хрупкие керамические части устройства.
  6. Перегрев из-за неверно выставленного угла опережения зажигания или богатой топливной смеси.
  7. Применение герметика при установке прибора, содержащего силикон, или вулканизирующегося при комнатной температуре.
  8. Многочисленные неудачные попытки запуска мотора в течение короткого времени, что приводит к накоплению в выхлопном коллекторе топлива и его воспламенения, вызывающего ударную волну.
  9. Замыкание на «массу», плохой контакт или его отсутствие во входной цепи прибора.

Симптомы неисправности лямбда зонда

Основные неисправности λ-зонда проявляются в следующих признаках:

  1. Повышение общей токсичности выхлопных газов.
  2. Двигатель на небольших оборотах работает неустойчиво.
  3. Наблюдается перерасход топлива.
  4. При езде ухудшается динамика движения автомобиля.
  5. При остановке авто после движения, от катализатора в выпускном коллекторе слышно характерное потрескивание.
  6. В области каталитического нейтрализатора повышается температура или происходит его разогрев до раскаленного состояния.
  7. Сигнал лампы «СНЕСК ЕNGINЕ» во время установившегося режима движения.

Способы проверки лямбда зонда

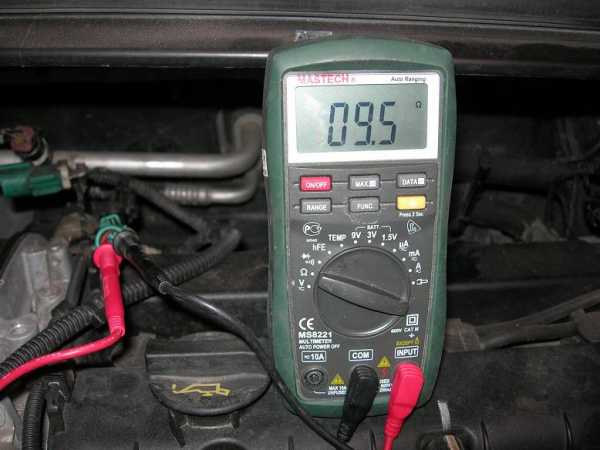

Проверка лямбда зонда мультиметром

Для самостоятельной проверки λ-зонда необходим цифровой вольтметра и руководство по эксплуатации автомобиля. Последовательность действий при этом следующая:

  1. От колодки зонда отсоединяются провода и подключается вольтметр.
  2. Двигатель автомобиля запускают, устанавливают частоту вращения 2500 об/мин, после чего снижают до 2000 об/мин.
  3. Извлекают вакуумную трубку из регулятора топливного давления и фиксируют показания вольтметра.
  4. При значении 0,9 В датчик исправен. Если вольтметр никак не реагирует, или показание ниже 0,8 В – λ-зонд неисправен.
  5. Для проверки в динамике, зонд подсоединяют к разъему, параллельно подключив вольтметр и поддерживая вращение коленчатого вала двигателя на 1500 об/мин.
  6. Если датчик исправен, вольтметр покажет 0,5 В. Отклонение от данного значения говорит о поломке.

Ремонт лямбда зонда

При поломке λ-зонда, его можно просто отключить, при этом блок управления перейдет на средние параметры впрыска топлива. Это действие сразу даст о себе знать в виде повышенного расхода горючего и появлением ошибки в ЭБУ двигателя. При поломке лямбда-зонда, его необходимо заменить. Но существуют технологии «оживления» неисправного датчика, которые позволяют с определенной долей вероятности вернуть его в работоспособное состояние:

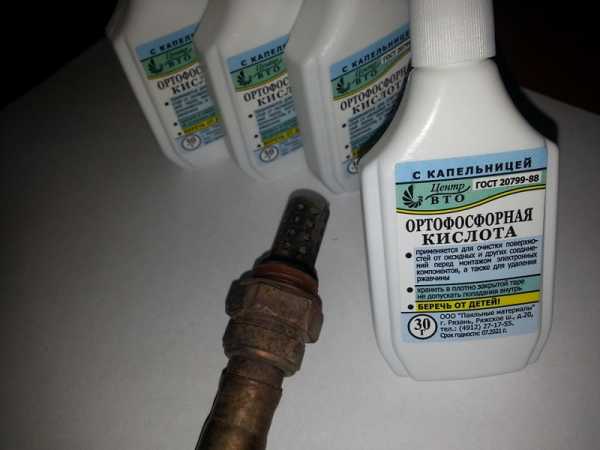

Ремонт лямбда зонда отмачиванием в ортофосфорной кислоте

1. Промывка прибора ортофосфорной кислотой при комнатной температуре в течение 10 мин. Кислота разъедает нагар и осевший свинец на стержне. При этом важно не переусердствовать, чтобы не повредить платиновые электроды. Устройство вскрывают, срезая на токарном станке колпачок у самого основания, и окунают стержень в кислоту, после промывают в воде и приваривают колпачок на прежнее место аргоновой сваркой. После процедуры сигнал восстанавливается спустя 1-1,5 ч. работы двигателя.

Старый и новый лямбда зонд

2. «Мягкая зачистка» электродов ультразвуковым диспергатором в эмульсионном растворе. Во время процедуры возможно появление электролиза вязких металлов, отложившихся на поверхности. Перед зачисткой учитывают конструкцию зонда и материал его изготовления (керамика или металлокерамика), на которую нанесены инертные материалы (цирконий, платина, барий, и т. д.). После восстановления датчик испытывают при помощи приборов и возвращают в автомобиль. Процедуру можно повторять многократно.

voditelauto.ru

обзор и чистка кислородного датчика


Что такое датчик кислорода (лямбда зонд) и для чего он нужен?

Для того чтобы топливо полностью сгорало в камере двигателя, нужна точная пропорция соотношения воздуха с бензином. Благодаря такой дозировке машина выделяет наименьшее количество вредных газов. Это полезно не только для окружающей среды, но и для самого мотора. А чтобы данное соотношение всегда было правильным, и в случае необходимости водитель осуществлял диагностику/ремонт авто, существует специальный датчик кислорода (лямбда зонд – его второе название). Сегодня мы о нём и поговорим.

Принцип работы

При помощи электронного блока управления двигателем (им укомплектовывается каждый автомобиль) система определяет нужную дозировку топлива в камеру сгорания. Лямбда-датчик, в свою очередь, является некой обратной связью, при помощи которой электронный блок выпускает определённое количество бензина, подготовленного для воспламенения в цилиндрах. От точности дозировки зависит количество потребляемого топлива. Если же этот показатель превышает допустимую норму, это значит, что бензин сгорает в камере не полностью, а некоторый процент топлива просто вылетает в трубу, нанося вред не только водителю (с экономической точки зрения), но и природе.

Также стоит отметить, что во всех современных марках машин есть специальные каталитические нейтрализаторы. В них отработанные газы проходят несколько стадий фильтрации, после чего они попадают в автомобильный катализатор и выходят наружу через глушитель. Это позволяет машине наносить меньший вред природе, поэтому зарубежные производители в обязательном порядке укомплектовывают свои авто данным устройством.

Датчик кислорода (лямбда зонд) и его неисправности

Иногда водители сталкиваются с проблемой поломки данного устройства, но не каждый из них вовремя реагирует на ситуацию. Если же вы заметили завышенный расход топлива, и ваш автомобиль стал соответствовать лишь стандарту «Евро-1» по выхлопам, это означает, что вся проблема кроется в данной запчасти. Датчик кислорода (лямбда зонд) также сам может сигнализировать о своей поломке. В таком случае на панели приборов горит лампочка «check engine» (что дословно означает «проверьте двигатель»), которая предупреждает о возможных неисправностях в системе электронного блока управления. Но так случается не всегда – датчик может и соврать, особенно это касается автомобилей с газобаллонным оборудованием. Поэтому если ваш «железный друг» работает на пропане или метане, не стоит так резко реагировать на данный сигнал.

Что делать при поломке?

Если вы обнаружили неисправность или сомневаетесь в этом, обратитесь на станцию технического обслуживания и закажите услугу диагностики. Там мастера проверят, исправен ли датчик кислорода (лямбда зонд) или нет. Для диагностики используется специальное оборудование, которое при включенном моторе определяет характеристику выхлопов при разных оборотах двигателя. Другого выхода из ситуации нет, так что при поломке датчика устранить проблему самостоятельно просто нереально (разве что у вас есть то самое оборудование).

fb.ru

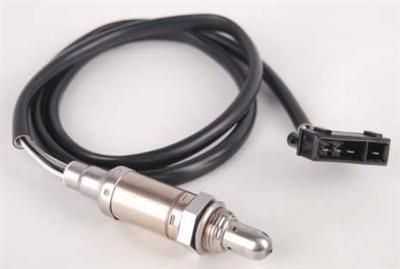

Кислородный датчик или лямбда зонд

Одна из острейших проблем, с которой сталкиваются современные автопроизводители, – экологическая безопасность. Массовое использование автомобилей в повседневной жизни грозит ростом загазованности современных городов. Для уменьшения количества токсичных веществ, содержащихся в составе выхлопных газов, используются специальные системы их очистки, так называемые каталитические нейтрализаторы, для обеспечения последним необходимых условий работы применяется кислородный датчик.

На что влияет кислородный датчик?

Работа ДВС сопровождается выделением выхлопных газов (ВГ), содержащих вредные для человека вещества. Их значительная концентрация влияет на самочувствие и здоровье окружающих. Среди этих токсичных веществ необходимо особо отметить угарный газ, не полностью сгоревшие углеводороды и окислы азота. Чтобы уменьшить их содержание в составе ВГ, как уже отмечалось, на современных автомобилях используется каталитический нейтрализатор.

Однако у него есть особенность – он успешно работает в достаточно ограниченном диапазоне соотношения кислорода и бензина, и если смесь обогащенная, или наоборот, слишком бедная, то содержание в составе ВГ токсичных веществ остается высоким. Вот кислородный датчик и участвует в обеспечении необходимого соотношения кислорода и бензина.

Содержание токсичных веществ зависит от степени сгорания топливовоздушной смеси (ТВС) и ее состава. Если в ней мало бензина, она называется обедненной, если много – обогащенной. Однако понятие «много или мало» достаточно неопределенное и не может использоваться для управления составом ТВС. Вот для устранения этой неопределенности и нужен кислородный датчик, у него есть ещё одно название – лямбда зонд.

С его помощью контроллер управления двигателем отслеживает процесс сгорания ТВС, для чего измеряется в ВГ содержание кислорода. При необходимости изменяется состав ТВС таким образом, чтобы обеспечить полное сгорание топлива и уменьшить выделяемое количество токсичных веществ.

Как работает кислородный датчик?

На сегодняшний день существует лямбда зонд трех разновидностей:

  • циркониевый;
  • титановый;
  • широкополосный.

Наиболее распространенными из них являются первые два типа. Свое название они получили от используемого материала, и соответственно, принцип работы кислородного датчика из-за этого у них разный.

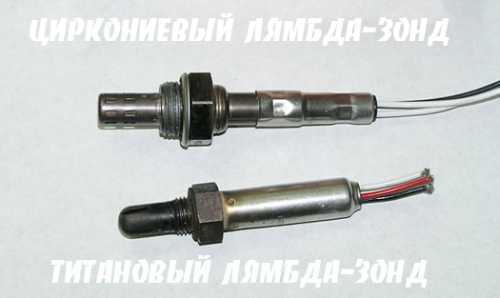

Циркониевый датчик кислорода

Как устроен подобный лямбда зонд, изображено на рисунке.

Конструктивно он может быть выполнен по-разному, либо цилиндрический (пальчиковый), либо пластина (планарный датчик). По сути дела, это слоистая структура, внутренняя и наружная поверхности которой выполнены из платины и разделены слоем специальной керамики. Она защищена снаружи корпусом с отверстиями для поступления ВГ к платиновой поверхности кислородного датчика и имеет связь с наружным воздухом.

При своей работе лямбда зонд контролирует содержание кислорода в составе ВГ, для чего его надо располагать в потоке этих газов. Принцип, по которому он работает, чем-то напоминает аккумулятор, только твердотельный. При достаточно высоких температурах (не ниже трехсот градусов) через керамику, разделяющую слои платины, начинают проходить ионы кислорода. Их содержание в окружающем воздухе и в составе ВГ разное, вследствие чего между слоями датчика появляется разность потенциалов.

Именно она и есть тот сигнал, что лямбда зонд выдает контроллеру управления двигателем. На его величину влияет содержание кислорода в ВГ. Получив эти данные, контролер отвечает тем, что изменяет ТВС, уменьшая или увеличивая количество впрыскиваемого бензина. Вот для чего нужен лямбда зонд, с его помощью контроллер определяет, насколько полностью сгорает ТВС, и подбирает ее оптимальный состав, обеспечивая при этом эффективность работы ДВС и его топливную экономичность.

Описанный принцип работы, основанный на движении ионов кислорода, реализуется при температурах от трехсот до девятисот градусов, поэтому и помещают лямбда зонд в выхлопную систему автомобиля.

Титановый датчик кислорода

Принцип работы, который использует такой датчик, совсем другой. В этом случае применяется зависимость проводимости диоксида титана от парциального давления кислорода в смеси газов. Чем больше содержание кислорода в составе ВГ, тем хуже лямбда зонд проводит электрический ток. Его выходное напряжение пропорционально количеству кислорода и изменяется скачкообразно.

Кислородный датчик подобного типа работает при температуре от семисот градусов, и для него не требуется эталонный воздух.

Широкополосный датчик

Он в обычных машинах используется довольно редко, его отличает совершенно другой принцип работы. У него имеются две специальные камеры – измерительная и камера накачки. Если предыдущие типы датчиков генерировали высокое либо низкое напряжение на выходе в зависимости от содержания кислорода в составе ВГ, то широкополосный датчик выдает напр

stil-avto66.ru

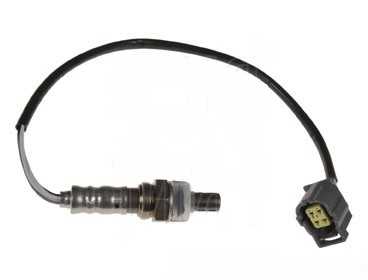

Лямбда-зонд: устройство и назначение

Датчик лямбда-зонда (или иначе, словами автолюбителей, лямбда-зонд) – это механизм, который отвечает за концентрацию и соотношение бензина и воздуха в топливно-воздушной смеси при ее приготовлении и подаче через топливные каналы в цилиндр двигателя. От правильности показаний данного устройства зависит суммарный расход топлива, мощность и динамика автомобиля. По сути, важность датчика сравнима с карбюратором и инжектором, поскольку и тот и другой принимают непосредственное участие в приготовлении горючей смеси. В сегодняшней статье мы узнаем, что такое лямбда-зонд, как он устроен и для чего предназначается.

Устройство

Основой (главным рабочим элементом) данного датчика является пористый керамический материал, который производится на двуокиси циркония. Сама же конструкция данного устройства предполагает наличие следующих деталей:

  • стального корпуса;
  • манжеты проводов;
  • керамического изолятора;
  • контакта цепи подогрева;
  • проводки;
  • уплотнительного кольца;
  • наконечника из циркониевой керамики;
  • стержня со спиралью накаливания;
  • внутреннего защитного экрана со специальным отверстием для отработанных газов;
  • наружного экрана с отверстием для атмосферного воздуха;
  • токосъемника электрического сигнала.

Где он расположен?

Зачастую лямбда-зонд (ВАЗ-2110 в том числе) располагается в выпускной системе, за пределами выпускного коллектора. Также следует знать, что на некоторых автомобилях может быть по два таких устройства. Один из них может размещаться до катализатора, а второй - после него. Работа двух лямбда-зондов существенно повышает эффективность и точность приготовления топливно-воздушной смеси для дальнейшей ее подачи в камеру сгорания ДВС.

Принцип действия

Алгоритм работы данного устройства основан на свойствах оксида циркония. Поэтому задействуется он при температуре не менее 350 градусов Цельсия. В некоторых случаях, для того чтобы ускорить процесс нагрева, используют специальный электронагреватель. Весь принцип работы лямбда-зонда можно разделить на несколько этапов:

  1. Отработанные выхлопные газы проходят сквозь катализатор и выхлопную трубу. При этом они обтекают рабочую поверхность датчика лямбда-зонда, который расположен перед катализатором.
  2. Далее это устройство производит анализ уровня О2 в выхлопных газах и сравнивает данные с уровнем в атмосфере.
  3. В ходе работы датчика вырабатывается разность потенциалов, после чего механизм посылает короткий электрический сигнал на ЭБУ двигателя.
  4. После этого ЭБУ обрабатывает данные и подает сигнал на определенный ряд устройств, тем самым регулируя работу исполнительных элементов.

Следует отметить, что в случае нехватки кислорода в системе, а именно в топливно-воздушной смеси, продукты сгорания окисляются не до конца. В таком случае транспортное средство начинает терять динамику, и происходит увеличение расхода топлива (в камере образуется обедненная смесь). Если же воздуха в системе слишком много, это приводит к неполному разложению оксида азота, что также не лучшим образом отображается на работе двигателя.

fb.ru

Лямбда зонд — Словарь автомеханика

Лямбда зонд, так же называемый датчик кислорода или просто лямбда – это специальный контроллер, измеряющий наличие и количество остаточного кислорода в автомобильных выхлопных газах. Назначение данного устройства – предоставлять электронной системе управления впрыском топлива данные о качестве и полноте сгорания топлива. Она нужна для создания оптимальных условий работы катализатора выхлопа.

Применение катализаторов обусловлено жесткими экологическими нормами, предъявляемыми к автомобильным выхлопам, поскольку данные устройства способствуют снижению содержания там углекислоты. Но для полноценного функционирования нужно, чтобы в цилиндрах сгорало строго определенное количество воздуха с минимальной долей отклонения. Для обеспечения настолько точного регулирования сгорающего состава применяются системы питания с регулируемым электроникой впрыском. Датчик кислорода (лямбда-зонд) в них играет роль контролера в выпускном тракте.


Место установки лямбда-зонда

Для максимально эффективного измерения остатков воздуха в сгоревшей смеси датчик кислорода лямбда зонд монтируется в выпускном коллекторе, располагаясь как можно ближе к катализатору. Информация с него считывается электронным блоком управления топливной системой, которая при необходимости увеличивает или уменьшает интенсивность впрыска топлива в цилиндры.

Современные автомобили оборудованы еще одним лямбда-зондом, размещаемым на выходе катализатора, что позволяет еще больше повысить точность приготовления смеси.

Схема лямбда зонда


Принцип действия

По принципу работы кислородные датчики бываю нескольких типов:

На основе оксида циркония.

На основе оксида титана. При изменении состава выхлопа реагирует изменением электрического сопротивления.

Широкополосный. Изменяется напряжение и полярность тока. Реагирует не только на отклонения состава рабочей смеси, но и на его численное значение.

Работа лямбда зонда основывается на применении гальванического элемента, снабженного парой электродов. Один из них обвевается выхлопными газами, а другой – чистым атмосферным воздухом. В работу датчик лямбда зонд включается только после разогрева до 300 и более градусов, когда циркониевый электролит становится проводником, а различие в количествах поступающего кислорода из выхлопной трубы и атмосферы приводит к появлению напряжения на электродах.

Во время пуска и прогрева двигателя кислородный датчик в управлении топливным впрыском не участвует, а коррекция осуществляется через другие сигнализаторы (датчики температуры системы охлаждения, положения дросселя, числа оборотов и прочими).

Помимо нагреваемых циркониевых, существуют холодные контроллеры на основе двуокиси титана. Они не генерируют электричество, а изменяют сопротивление воздушному потоку, что и становится сигналом для систем управления впрыском. Такой лямбда датчик кислорода хорош тем, что начинает работать сразу после пуска двигателя, но он не получил широкого распространения из-за сложности конструкции и дороговизны. Встретить лямбда зонд данного типа можно на некоторых моделях Nissan, BMW и Jaguar.

Работа лямбда-зонда


Причины выхода из строя

Датчик кислорода может начать работать неправильно или вовсе сломаться по целому ряду причин, среди которых:

  • разрыв в питающей или контрольной электроцепи;
  • замыкание;
  • засорение, что случается при использовании топлива с присадками. Особенно пагубно влияют свинец, силикон, сера;
  • регулярные термические перегрузки, связанные с проблемами зажигания;
  • механическое повреждение, что порой случается после поездок по бездорожью.

По мере службы датчика, замедляется его реакция на изменение состава топливной смеси. Возраст датчика наиболее заметен на моторах с непосредственным впрыском. Датчик лямбда зонд прослужит гораздо меньше положенного при плохом состоянии маслосъемных колец, а также в результате попадание в цилиндры антифриза.

Когда лямбда датчик кислорода выходит из строя, содержание углекислоты в выхлопе резко повышается от значения в 0,1-0,3% до 3%, а часто и 7%. Если кислородный датчик не работает, снизить это значение без его ремонта или замены очень сложно. Даже в моделях с двумя зонтами при выходе из строя одного из них, для нормализации работы потребуется серьезное изменение настроек электроники.


Признаки выхода лямбда-зонда из строя

О том, что датчик кислорода сломался, говорят такие признаки:

    С заменой неисправного датчика не стоит затягивать, иначе чревато выходом из строя катализатора.

  1. ухудшение разгонной динамики;
  2. прерывистый холостой ход;
  3. скачок расхода топлива;
  4. рост токсичности выхлопа, хотя этот параметр без специального оборудования определить невозможно.

Чтобы лямбда зонд внезапно не вышел из строя, его нужно регулярно заменять, примерно через каждые 50-80 тыс. километров не подогреваемые датчики; 100 тыс. – подогреваемые и каждые 160 тыс. км – планарные. Но прежде чем выбрасывать старую лямбду конечно же нужно проверить лямбда-зонд и узнать его реальное состояние

Специалисты рекомендуют производить проверку лямбда датчика и систему, регулирующую топливную смесь, каждые 30 тыс. км.

Это не защитит от поломок вследствие механического повреждения или засорения, но спасет от поломки из-за износа.

Своевременная замена лямбда-зонда, это:

Кроме очистки в кислоте и проверке разъёма питания, датчик лямбда зонда, ремонту не поддается.

  • экономия до 15% топлива;
  • минимизация токсичности выхлопа;
  • продление ресурса катализатора;
  • улучшение динамических характеристик автомобиля.

Устранение неисправностей

Официально технологии ремонта лямбда-зондов нет. То есть, если поломка не в контактной сети, то устройство подлежит замене. Подпольными СТО практикуется восстановление датчиков, переставших работать из-за отложения нагара под защитным колпачком, путем удаления налета. Делается это с помощью промывки датчика в ортофосфорной кислоте, не уничтожающей его электроды.

Мойка помогает далеко не всегда, и если датчик после нее не заработал, его все же придется заменить.

Связанные термины

etlib.ru

Кислородный датчик: признаки неисправности, симптомы поломки

Выпускная система транспортных средств за последние несколько лет существенно изменилась, в ее конструкции появилось несколько дополнительных элементов, которые позволяют эксплуатировать автомобили без нарушения Международных экологических норм.

Например, одним из таких элементов является кислородный датчик, признаки неисправности которого должны быть известны каждому автовладельцу. О назначении, особенностях конструкции и распространенных неисправностях лямбда-зонда рассмотрим подробно в рамках этой публикации.


Для чего нужен датчик концентрации кислорода?

На практике, многие владельцы автомобильной техники даже и не подозревают о существовании этого элемента. Его назначение заключается в определении концентрации кислорода в отработанных газах и последующая передача этой информации ЭБУ. На основании этого по заложенным алгоритмам в памяти системы, осуществляется коррекция топливно-воздушной смеси для ее полного сгорания в цилиндрах силового агрегата.

Местом расположения кислородного датчика является выпускной коллектор. На большинстве моделей лямбда монтируется непосредственно в области каталитического нейтрализатора. В не зависимости от того, где будет установлен датчик, корректность его показаний и производительность системы не пострадают. Лямбда-зонд бывает двух типов:

  1. Широкополосный
  2. Двухканальный

Заметим, что второй тип входит в конструкцию старых моделей транспортных средств, которые выпускались до 90-х годов. Все современные модели имеют широкополосную лямбду, которая с высокой точностью фиксирует все отклонения для обеспечения максимально корректного смесеобразования. При этом исправно функционирующий датчик такой системы позволяет реально снизить потребление топлива и обеспечить оптимальные обороты коленвала силового агрегата.

Причины неисправности лямбда-зонда

Симптомы выхода из строя датчика могут быть различными. Изначально его неисправность отражается на качестве топливной смеси. Например, его некорректная работа может быть спровоцирована наличием различных отложений. А наиболее частой причиной поломки лямбды является нарушение его герметичности, вызванное естественным износом материала его изготовления. Механические повреждения датчика концентрации кислорода менее распространены, поскольку элемент хорошо защищен.

Также датчик может работать с перебоями, либо не функционировать вообще из-за нарушения электропитания. Контактные группы лямбда-зонда подвергаются окислению, вследствие чего устройство начинает работать некорректно, передавая неверные показания на ЭБУ. Это приводит к нарушению процесса смесеобразования.

Неправильный угол опережения зажигания является одной из возможных причин перебоя в работе датчика кислорода. Зачастую подобная проблема возникает на транспортных средствах в системе зажигания которых предусмотрен трамблер. Помимо этого, повреждение электропроводки и проблемы со свечами зажигания также накладывают свой отпечаток на функционирование лямбда-зонда. Это можно распознать по троению двигателя и его неправильной работе при повышении оборотов коленчатого вала.

Детальное определение неполадки

Среди распространенных признаков неисправности лямбда-зонда выделяют следующие:

  • увеличение потребления топлива;
  • возникновение рывков во время езды;
  • резкое снижение мощности силового агрегата;
  • неустойчивый холостой ход;
  • появление резкого, токсичного запаха в отработанных газах авто.

Необходимо подчеркнуть, что не всегда перечисленные выше признаки являются следствием нарушения работоспособности датчика концентрации кислорода. В случае обнаружения этих симптомов необходимо выполнить тщательную проверку лямбда-зонда. Рассмотрим подробно этот процесс.

Способы диагностики лямбда-зонда

Протестировать датчик можно одним из следующих способов:

  1. В ходе проведения визуального осмотра
  2. Проверка мультиметром

Начнем с первого метода. Вначале необходимо отсоединить разъем с датчика и осмотреть состояние контактов, целостность проводов не должна быть нарушена, а все соединения плотно держаться. После этого осматриваем сам датчик. На нем не должно быть никаких отложений и нарушений целостности конструкции.

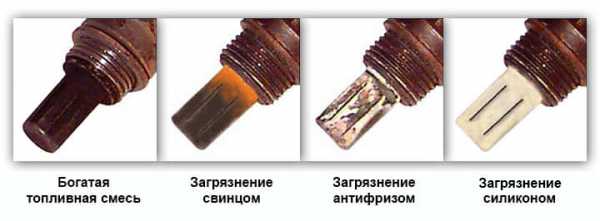

Сажевый налет можно очистить, его образование вызвано сгоранием слишком обогащенной топливной смеси, в результате чего нарушается проходимость лямбды. Это приводит к тому, что прибор начинает функционировать некорректно. Наиболее губительными для датчика считаются свинцовые отложения, которые имеют серебристо-блестящий цвет и вызваны использованием некачественного топлива и моторного масла. Избавиться от них никак не удастся, рекомендована полная замена устройства.

Процесс проверки лямбда-зонда при помощи мультиметра не отличается особой сложностью. Чтобы его осуществить необходимо соединить сигнальные провода датчика с щупами тестера, после чего запустить силовой агрегат и удерживать его обороты на 2,5 тыс. Далее бросаем акселератор, вытягиваем подсос и смотрим на шкалу мультиметра.

О полном выходе из строя датчика концентрации кислорода говорит отсутствие напряжения, либо его низкая величина (менее 0,8В). Поскольку конструкционные особенности не позволяют полностью восстановить работоспособность лямбда-зонда, потребуется полная замена отслужившего свой срок элемента.

Как заменить самостоятельно?

Как видно, в большинстве случаев выхода из строя лямбда-зонда его ремонт лишен всякого смысла, поэтому оптимальным вариантом решения проблемы станет замена неисправного элемента, тем более что этот процесс не отличается сложностью.

Перед заменой необходимо обесточить бортовую сеть автомобиля, после чего снять с датчика колодку (на некоторых моделях она может быть дополнительно закреплена хомутами). Поскольку лямбда включена в конструкцию системы выхлопа, соответственно, элемент постоянно работает под высокими нагрузками. Выкрутить его с первого раза не всегда удается. Делать это следует аккуратно, чтобы не повредить резьбу в трубе выпускного коллектора.

После того, как вышедший из строя элемент извлечен из своего посадочного места, очищаем резьбу от грязи, установить новый лямбда-зонд и вкрутить его, стараясь не перетянуть.

Значимость датчика концентрации кислорода в выхлопной системе автомобиля невозможно не оценить, поскольку его выход из строя спровоцирует некорректную работу силового агрегата, что крайне губительно для его элементов. По этой причине нужно вовремя и правильно научиться выявлять его поломки.

automorum.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
