Что такое клапан EGR в автомобиле

Один из характерных феноменов автомобильного дела состоит в том, что даже если водитель имеет огромный опыт ежедневной работы с автомобилем, некоторые его «изюминки» он может попросту не знать или же знать весьма поверхностно. Этот парадокс напрямую касается такого неизведанного многими до конца клапана, как EGR, который устанавливают на большинстве современных машин. Интересно, что есть и такие водители, которые о таком клапане вообще не слышали.

Для чего нужна система EGR

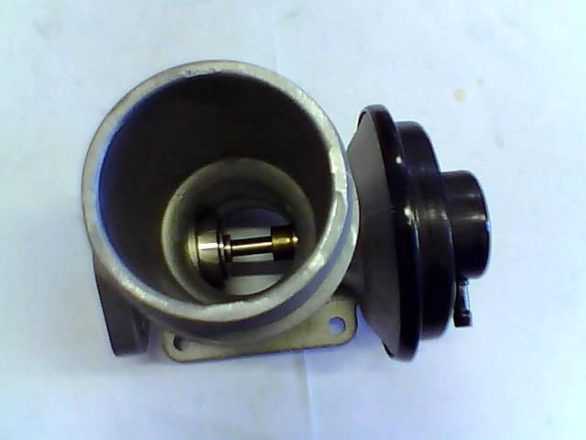

Прежде всего, необходимо разобраться EGR – что это в автомобиле и для чего она предназначена. Сам термин произошел от английского «Exhaust Gas Recirculation», что переводят как «клапан рециркуляции отработанных газов», обозначая аббревиатурой EGR. Среди водителей его для краткости зовут просто «клапан ЕГР». Он принадлежит к числу тех приспособлений, за счет которых производители автомобилей пытаются эффективно решать масштабные и нарастающие экологические проблемы, в данном случае – для снижения уровня загрязненности окружающей среды. Такой оригинальный датчик должен, по замыслу конструкторов, поднять эффективность функционирования двигателя.

Есть у него и другая ключевая задача, тесно сопряженная с первой, – добиться снижения расхода горючего. Это делается за счёт дожигания уже отработанных газов, говоря точнее – с помощью из повторного использования. Надо ли говорить, насколько это злободневно в наше время с множеством энергетических проблем! На западе такая методика используется уже давно, все более распространенной она становится и у нас.

Виды систем рециркуляции отработавших газов

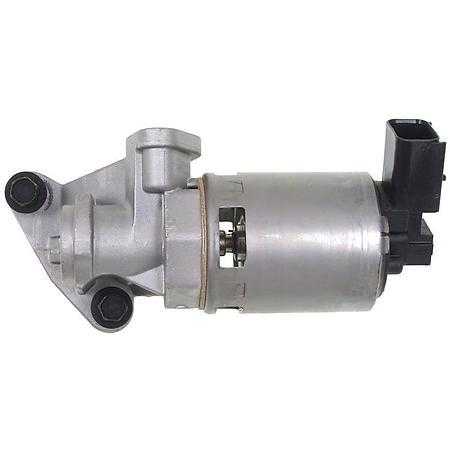

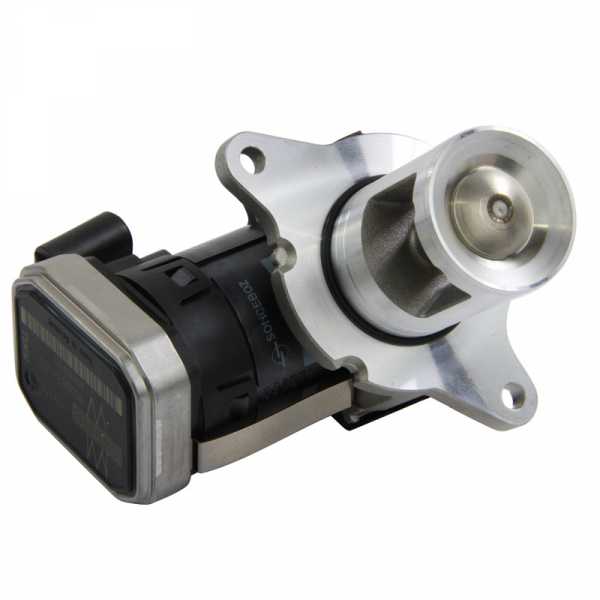

Современный клапан рециркуляции отработавших газов EGR может иметь три разных формата, которые отличаются между собой не только внешне, но и самим принципом действия, способом привода. В частности, пневмомеханическая система представляет собой едва ли не самую простую, и поэтому уже, по существу, устаревшую технически и морально модель. В ней клапаном управляют, создавая во впускном коллекторе машины разрежение. Электропневматическая система модернизирована таким образом, что клапаном EGR управляют за счёт электроклапана, которым руководит ЭБУ мотора на основании информации датчиков. И, наконец, электронная система сконструирована так, что клапан EGR находится, образно говоря, в прямом подчинении ЭБУ автомобильного мотора. У него, в отличие от предыдущего варианта, не два положения, а три, что позволяет более плавно регулировать поток отработанных газов.

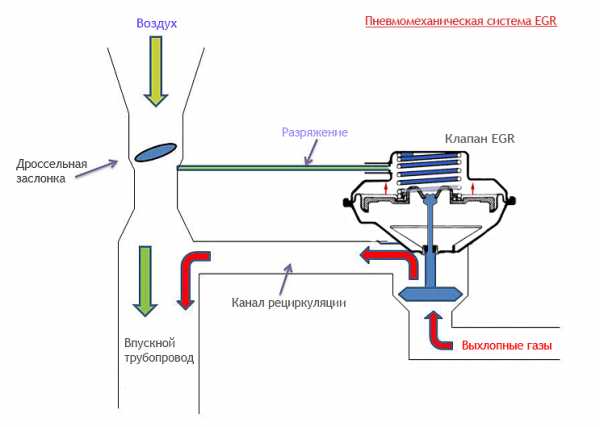

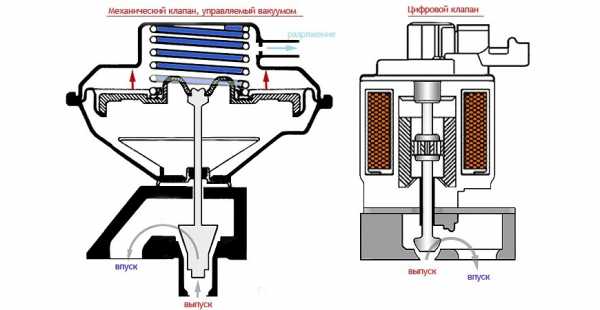

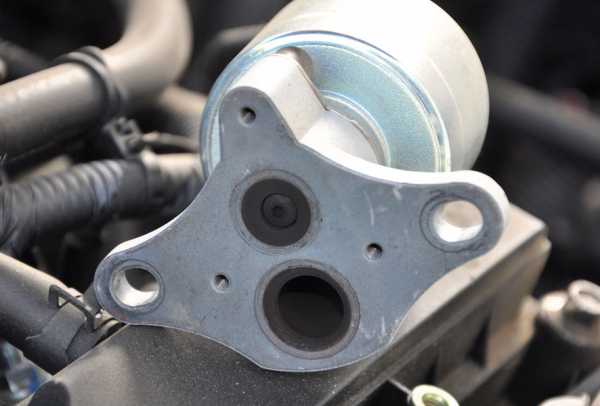

Конструкция и принцип работы клапана EGR

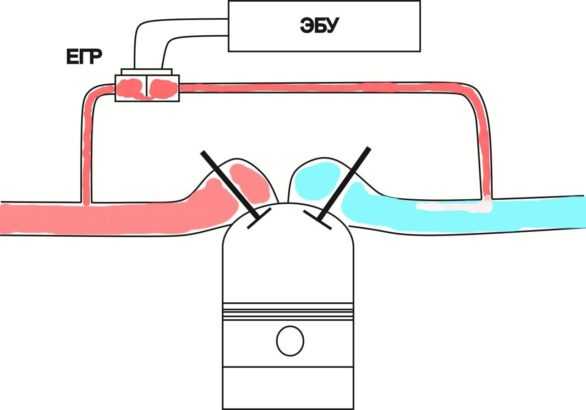

Отшлифованная с годами система рециркуляции выхлопных газов довольно остроумна. Она эффективно работает на принципе возвращения определённого заранее объёма отработавших своё газов обратно на «исходные позиции» – в пространство впускного коллектора. Причем это делается в строго намеченное время. Происходит процесс смешения таких газов с горючим и воздухом. Образованная «старая» смесь поступает обратно в цилиндры мотора вместе с новой, свежей смесью горючего и воздуха. Нужное количество определяет блок управления ECU, используя программу, заложенную в него на заводе-изготовителе, учитывая данные ряда датчиков и место, где находится клапан рециркуляции отработанных газов EGR.

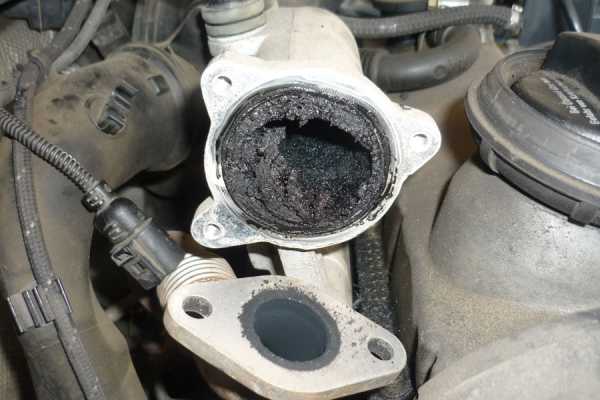

Неисправности EGR и их диагностика

На основе практики определены характерные признаки неисправности клапана ЕГР, не позволяющие ему выполнять своё прямое назначение в полной мере:

  • частые остановки мотора на холостом ходу;
  • фиксируется падение мощности мотора при разгоне автомобиля;
  • детонация или т. н. «троение», неестественные рывки автомобиля, когда он движется.

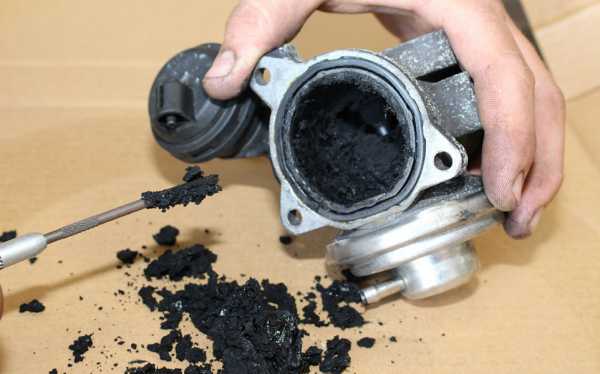

Всё это ведёт к слабой, недостаточной рециркуляции картерных газов, заметно снижая эффективность работы двигателя. Особенного внимания требует к себе клапан ЕГР в дизельной машине. Так, специалисты рекомендуют регулярно очищать его от отложений и нагара через каждые 50 – 100 тысяч километров пробега. Это один из основных способов профилактики клапана. Учитывая его важность для экономного функционирования автомобиля, периодическая диагностика клапана должна стать для водителя нормой и проводиться системно, чтобы избежать его непредвиденного выхода из строя.

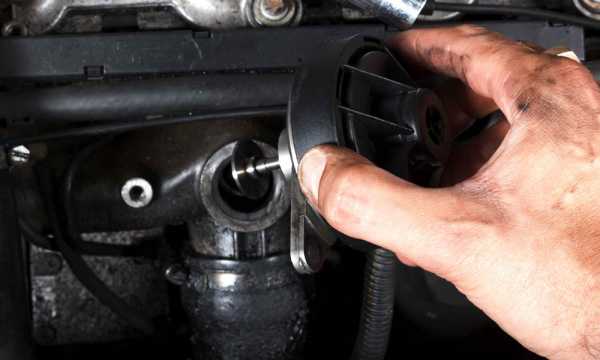

Надо помнить, что для полноценной диагностики необходимо специальное оборудование, поэтому без целевой поездки на СТО, чтобы не проводить исследование в кустарных условиях, никак не обойтись.

Зачем заглушают ЕГР

Проблемы в работе клапанов ЕГР побудили водителей искать эффективное противоядие. Дело в том, что необходимо менять не только сам клапан – требуется основательная чистка иных деталей, а это весьма дорогостоящий процесс. Поэтому немало водителей без особенных раздумий прибегают к заглушке клапана. Если это сделать технически грамотно, двигатель будет избавлен от непредвиденного и нежелательного для него проблемного момента. Мало того, подчас такая заглушка даже немного повысит КПД, эффективность работы силового агрегата. Одним словом, из двух зол придётся выбирать меньшее – именно в интересах двигателя.

Однако попутно возникает резонный вопрос, как заглушить систему, тем более собственными силами, чтобы не усугубить ситуацию. Эксперты рекомендуют воспользоваться тщательной консультацией с профессионалами автосервиса по мудрому принципу «Один ум хорошо, а два – лучше!». Пусть вам во всём везёт!
