Как работает бесключевой доступ в автомобиле?

У владельцев современных автомобилей появилась возможность попасть в свой автомобиль, используя бесключевой доступ. Как понятно из самого названия, при помощи данной системы автомобиль предоставляется в распоряжение владельца без использования ключа, в привычном понимании такового. Так как работает эта система? И как защитить свой автомобиль, если к нему открыт такой лёгкий доступ?

Как появилась идея?

Возможность внедрить бесключевой доступ в авто, тем самым исключив ключ как необходимый аксессуар автомобилиста, привлекала автомобильных инженеров и простых автолюбителей ещё более пятидесяти лет тому назад. Те, кто постарше, должен помнить, как ещё во времена СССР любители автомобилей пытались своими руками установить на отечественные машины пусковую кнопку стартера «СТАРТ/СТОП» вместо обычного замка зажигания.

Интересно знать! Законодательством ЮАР разрешено применять любую степень применения средств самообороны в случаях угрозы жизни или имуществу владельца. Это же касается и автомобилей. Чтобы защитить машину от угона, можно расставить вокруг неё капканы, использовать шокеры и даже огнемёты.

Но такой тюнинг не решал проблемы полного отказа от ключей автомобиля, а лишь только сокращал их количество. Ведь целый ряд автомобилей советского автопрома не мог полноценно эксплуатироваться без двух различных ключей: один открывал водительскую дверь и багажник, второй же запускал автомобиль.

Автомобильные производители, в отличие от гаражных умельцев, подходили к решению проблемы более тщательно. Они пытались объединить удобство применения системы с обеспечением гарантии сохранности автомобиля, в случаях несанкционированного проникновения третьих лиц или заинтересованных злоумышленников. Конечно же, такие системы устанавливались только на концепт-кары.

Тогда каждый автопроизводитель пытался выскочить из кожи вон, чтобы максимально креативно, а главное, удобно и эффективно решить поставленную задачу. Создавалась даже «интеллектуальная система» – это система, которая включала в себя сканеры отпечатков пальцев, идентификацию лица и прочее. Но такие приспособления были очень сложны и весьма дороги, чтобы их пускать в серийное производство. И только тогда, когда появились надёжные системы, идентифицирующие радиосигнал с плавающим ключом, который передавался по закрытому каналу, получилось спроектировать желаемое. Так и появилась система бесключевого доступа к автомобилю.

Одним из первых автомобилей, на который было установлено такое оборудование, стал Mercedes Benz W220, который выпускался в середине девяностых прошлого века. Только тогда инженеры смогли устранить главные технические трудности, обеспечив тем самым эффективное функционирование системы на протяжение всего эксплуатационного срока автомобиля.

Интересно! Двое нерадивых злоумышленников из Америки угнали автомобиль, но оставили за собой двадцатикилометровый след из пончиков, которые вываливались из багажника автомобиля. По нему-то полиция их быстро и нашла.

Как работает система бесключевого доступа в автомобиле

Принцип работы данной системы одновременно прост, но в тоже время сложен с точки зрения технической реализации. На самом деле эта система всё же предполагает наличие ключа, но он может быть выполнен в различных вариациях, а не в привычном понимании ключа, как такового. В этот ключ вмонтирован специальный электронный блок. С его помощью происходит взаимодействие владельца с автомобилем на небольшом расстоянии.

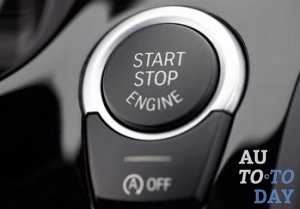

Как работает современный бесключевой доступ к автомобилю? Когда владелец машины приближается к ней на определённое расстояние, электроника распознаёт код смарт-ключа и снимает защиту, открывая замки дверей. Разместившись в салоне авто, водителю достаточно будет только нажать кнопку запуска и двигатель заведётся. Когда же автовладелец покидает машину, отходя на определённое расстояние, электроника утрачивает сигнал и автоматически блокирует все двери, а также разъединяет все электрические цепи.

Как вы уже поняли, принцип работы этой интеллектуальной системы весьма прост. И, конечно же, многие читатели, знакомые с основами электроники, зададутся резонным вопросом относительно появления подобных систем только двадцать лет назад, а не ещё раньше. Ответ заключается в основной технической сложности, с которой разработчики прототипов сталкивались несколько десятилетий назад – это обеспечение безопасности транспортного средства. Автомобиль должен распознавать исключительно ключ владельца, оставаясь недоступным для других посягателей.

Первые опыты с подобными системами определяли бреши в защите. Сигнал ключа можно было легко перехватить и спроецировать его вновь угонщику, у которого в наличии имеется портативный приёмник и передатчик радиосигналов. Логично было бы оснастить систему криптозащитой, но тогда бы код был един, что тоже подвергало бы автомобиль опасности угона.

Панацеей от этих бед стало появление цифровых технологий и, впоследствии, сложного кодирования на их основе. Так и появилась система взаимодействия автомобиля и смарт-ключа на основе плавающего кода. При таком взаимодействии посылается множественное числовое значение. И на предварительном этапе приёма сигнала генерируется произвольный кодовый вариант из всех имеющихся вариантов. То есть, если мошенник даже и перехватит посланный код, то не сможет его использовать, так как на следующих этапах будет происходить мгновенная генерация уже новых числовых значений электронного кода. В силу множественности возможных вариантов, шанс того, что злоумышленник «попадёт пальцем в небо», сводится к нулю.

Виды бесключевых систем

Прежде чем перейти к перечислению возможных видов данных систем, хотим отметить, что их различия, в первую очередь, заключаются в их форме, а не в содержании. Все интеллектуальные системы бесключевого доступа работают по аналогичному принципу. Различается только исполнение самого смарт-ключа и то, по какой схеме он используется.

Например, некоторые бесключевые системы на автомобилях, которые сошли с конвейера в период с конца 90-х – начала 2000-х годов, имеют дополнительный складной ключ, который используется «на авось». Так, первое время автомобильные производители перестраховывали владельцев от возможности непредвиденного сбоя в электронной системе. Сегодня такие варианты отсутствуют.

Мы в статье не раз упомянули о смарт-ключе, но что это такое, толком не пояснили. На сегодняшний день он может представлять из себя брелок или смарт-карту. В первом случае он может служить также и для дистанционного запуска автомобиля. Когда водитель садится в свой автомобиль, он утапливает интеллектуальный ключ в специально отведённый для него паз, активируя систему зажигания.

Использование же смарт-карты несколько отличается. Её не нужно никуда класть, вставлять, нигде проводить и прочее, она просто находится при владельце: в кармане, в кошельке, в визитнице, где удобнее. Здесь всё просто. Достаточно подойти к автомобилю, и двери сами разблокируются. Вам же только остаётся сесть за руль и нажать кнопку «СТАРТ».

Интересно! Один угонщик пережил серьёзный шок. Он незаконно завладел фургоном, который принадлежал одним профессиональным пранкерам. Когда сел в автомобиль и поехал, он заметил окровавленные трупы. Он сильно испугался и поехал в ближайший полицейский участок. Но в фургоне были всего лишь загримированные для Хэллоуина манекены людей.

Интересное исполнение интеллектуального ключа было разработано компанией Jaguar в её новейшем спортивном кроссовере F-pace. Здесь в качестве идентификатора выступает наручный браслет, которому не нужны батарейки, и сделан он из влагозащитного материала.

Конечно же, по своему удобству данная разработка опередила многих, ведь риск потери смарт-ключа сведён к минимуму. Браслет крепко сидит на запястье, в отличие от того же брелока или карты, которые можно попросту где-то забыть или потерять.

Скорее всего, данное решение будет «слизано» остальными компаниями-производителями. Может, даже будет возможность интегрировать чипы в наручные часы или даже украшения, но это только вопрос технологического прогресса.

Достоинства и недостатки

Многие автомобилисты спрашивают себя, насколько безопасен бесключевой доступ в автомобиль и если у него есть очевидные плюсы, тогда должны быть и минусы. Ведь есть такая закономерность: возникающие проблемы с каким-либо устройством прямо пропорциональные сложности его технологического исполнения.

В последнее время климат в нашей стране шутит над нами не на шутку. Поэтому вполне логично будет задуматься о том, как поведёт себя система бесключевого доступа в сильную жару и колючие морозы. Судя по опыту сервисных центров, можно смело опровергать возникающие по этому поводу страхи автовладельцев. Процент поломок данной системы от общего количества всех, случающихся в автомобиле, очень мал.

Как защита от угона, бесключевая система очень даже надёжна, но только в том случае, если её использовать в коллаборации с другими противоугонными системами. Хотя там и так имеется встроенная функция иммобилайзера, которой вполне хватает для базовой защиты автомобиля от угона.

Но, друзья, не обольщайтесь. Трудности с бесключевым доступом к автомобилю всё же могут возникнуть. Во-первых, если будет утерян смарт-ключ, то в машину просто так вы не попадёте, но это полбеды. Вы её даже не заведёте. Провести разблокировку и прописать новый ключ можно будет только в официальном дилерском центре. В гаражные мастерские соваться даже не стоит, там за такое вряд ли кто возьмётся. Можно, конечно, сделать дубликат при покупке, но хранить его стоит очень аккуратно.

Важно знать! Потеряв свой ключ, переписывайте коды немедленно. Кто-то из тех, кто видел, как вы садились в автомобиль, мог узнать ваш смарт-ключ. Вам добавится ещё одна задачка. Но уже со звёздочкой – отыскать свой автомобиль.

Бесключевой доступ в автомобиль, перспективы развития

Что такое бесключевой доступ в автомобиль, мы детально пояснили, но осталось ещё одно интересное предположение. На первый взгляд можно подумать, что уже некуда дорабатывать эти системы, так как на данном этапе они совершенны.

В некоторых дорогих моделях автомобилей интеллектуальные системы бесключевого доступа делают не только то, о чём мы говорили выше, но и восстанавливают настройки водительского места, вплоть до включения любимого трека, когда владелец садится в автомобиль. Но прогресс постоянно движется куда-то вперёд, и автомобильные компании тесно сотрудничают с поставщиками электронных составляющих, разведывая пути дальнейшего развития бесключевых систем.

Одно из актуальных и приоритетных нынче направлений – это интеграция интеллектуальной системы со смартфонами. Но здесь снова всплывает давняя проблема – опасность постороннего вмешательства. Также в ближайшее время могут появиться системы, распознающие отпечатки пальцев владельца. Они будут интегрированы в дверную ручку.

Но есть наличие определённых факторов, которые могут осложнить процедуру этой идентификации: загрязнение автомобильного корпуса или рук владельца, экстремальное повышение или понижение температур, дождь и прочее. Поэтому, если и заниматься разработкой идентификационных систем, тогда по более общим визуальным или голосовым признакам.

Кроме того, если в доступ без ключа внедрять всякого рода различные «фишки», то автомобили будут стоить запредельных денег. Яркий пример – Audi A8 с дактилоскопическим детектором на дверных ручках.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?
Да Нет

auto.today

Чем опасна система бесключевого доступа в автомобиль

В настоящее время, так называемый умный ключ, обеспечивающий открывание замка в автомобильной двери в автоматическом режиме, стал доступен на только владельцам автомобилей, относящихся к премиальному сегменту. Сегодня, при желании, владелец любого транспортного средства может заказать подобный гаджет и наслаждаться и действием охранной сигнализации, которая будет автоматически его распознавать, и бесключевым доступом в салон своего авто. Очень нравится такая система общения владельца со своим «железным конём» и угонщикам, которые научились взламывать её в течение нескольких секунд.



Особенности бесключевого доступа



Как обезопасить машину от взлома



Согласно официальной статистике, количество угонов автомобилей, оснащённых такой системой, день ото дня увеличивается. Правоохранители регулярно сообщают о том, что злоумышленники активно осваивают специальное оборудование, которое позволяет взломать им даже максимально технически продвинутые системы.  Отчего возникает резонный вопрос, а можно ли как-то обезопасить себя от подобной неприятности? Если верить специалистам, то можно. Однако, прежде необходимо понять, как в принципе работает данная бесключевая система доступа.



О принципе работы



Следует заметить, что сегодня каждый производитель умных ключей старается реализовывает работу такой системы по-своему. Тем не менее, основной принцип её работы схож, и основывается он на программировании в индивидуальном порядке ключа и замка, срабатывание которых происходит после введения верного кода, как правило, при помощи брелока. После введения кода происходит обмен данными в рамках заданного алгоритма, и при их совпадении осуществляется деактивация системы сигнализации. Затем владелец автомобиля также при помощи брелока может запустить работу двигателя.



Бесключевой доступ



О взломах



Безусловно злоумышленники прекрасно знают принцип работы системы «умный — ключ», и основной их задачей становится уловить сигнал, посылаемый с брелока автомобильному замку. Для этой цели они используют специальное сканирующее радиоэфир устройство, благодаря которому получают код доступа к автосигнализационной системы. После чего им остаётся только послать полученные данные системе, которая срабатывает на «свой» код, отключается и предоставляет доступ к автомобилю. Печальная ситуация усугубляется ещё и тем, что подобные сканеры можно приобрести совершенно свободно, а их стоимость невелика.



О защите



Как уверяют специалисты, умный ключ от своего автомобиля владельцу нужно хранить в специальных коробочках, созданных из материала, подавляющего радиосигнал, которым постоянно обменивается система и брелок. Можно завернуть его в алюминиевую фольгу, которая способна заглушать передачу информации.



Как обезопасить машину от взлома



Кроме того, не стоит забывать и о высоком уровне эффективности механических противоугонных средств, в частности, о блокираторах, которые можно устанавливать на педали, рулевую колонку или на рычаг переключения передач. С такими устройствами угнать автомобиль злоумышленникам будет крайне проблематично, даже если у них получится поймать сигнал вашего брелока.



Как вариант можно рассмотреть возможность прошивки самой системы, которая будет работать по отличной от штатного алгоритма системе. Подобное можно осуществить в специализированных центрах, в итоге модернизированный умный ключ будет вводить в заблуждение злоумышленников, и более эффективно справляться со своими функциями.

Другие записи по теме:

autowestnik.ru

что это такое и как работает

В автомобилях, выпущенных в XX веке, двери открывались и закрывались с помощью ключа и механического замка. Но, с начала 2000-х годов в большинстве машин среднего и премиум-класса была внедрена технология бесключевого доступа, которая позволила отказаться от обязательного использования классических замков.

Что такое бесключевой доступ в автомобиль

Бесключевой доступ – это электронная система, предназначенная для бесконтактного распознавания собственника машины по специальному смарт-ключу или чипу (расположенному в брелке). Эта система идентифицирует электронный чип, находящийся у собственника машины, позволяя последнему, без использования традиционного (механического) ключа, получить доступ в салон авто, открыть багажный отсек либо капот, запустить двигатель.

Как работает бесключевой доступ в авто

Функционирование бесключевого доступа к авто основано на передаче сигнала между системным блоком, вмонтированным в машину, и блоком управления, помещенным в брелок. Работа устройства происходит по следующему алгоритму:

  • пользователь, оказавшись на расстоянии двух-трех метров от автомобиля, нажатием клавиши на брелоке инициирует подачу сигнала в блок-систему, находящуюся в машине – этот сигнал передается на частоте 125 КГц;
  • блок-система обрабатывает полученный сигнал и отправляет в ответ на брелок запрос кодового слова;
  • блок управления (расположен в брелоке) обрабатывает запрос и отправляет в блок-систему сигнал с требующимся кодовым словом – сигнал уже передается на частоте 868 или 433 МГц;
  • блок-система, обработав ответный сигнал и получив положительный ответ выключает сигнализацию, позволяя владельцу открыть дверцу автомобиля.

Некоторые особенности технологии

Система бесключевого доступа к автомобилю таит в себе серьезную опасность для жизни и здоровья человека. По статистике, опубликованной журналистами периодического издания The New York Times, в 2006 году только на территории США, по причине использования бесключевого доступа, 45 человек получили тяжёлое отравление выхлопными газами, а ещё 28 человек скончалось по этой же причине.

В большинстве случаев пострадавшими являлись автовладельцы, проживавшие в домах, где гараж располагался на первом этаже, в подвальном помещении. А причиной человеческих травм и смертей стала банальная забывчивость.

Многие автомобили, выпущенные до середины 2000-х годов, использовали вмонтированную кнопку включения/выключения двигателя, при этом система бесключевого доступа не контролировала состояние (включения/выключения), в котором находился двигатель.

Пострадавшие владельцы машин, покидая свое авто, думали, что двигатель выключается автоматически, после дистанционного закрытия двери с помощью бесключевого доступа. При этом не проверяли, выключен ли двигатель в действительности. Результатом таких действий (не выключения двигателя) стало наполнение выхлопным газом гаражного помещения и дальнейшее проникновение вредных веществ в жилые помещения.

Плюсы и минусы бесключевого доступа

Бесключевой доступ к авто имеет массу положительных моментов, но от также он обладает и отрицательными сторонами. Ниже мы рассмотрим основные преимущества и недостатки данной технологии

К плюсам бесключевой системы доступа к авто, относится:

  • быстрый (дистанционный) запуск стартера;
  • интеграция с основными системами автомобиля;
  • высокая степень безопасности машины от угона – этот параметр обеспечивается применением цифровых систем, имеющим сложный процесс кодирования;
  • возможность заблокировать двери (дистанционный контроль закрытия дверного замка) и управление машиной в дистанционном режиме;
  • получение разных сведений о своем автомобиле в режиме «реальное время»;
  • открытие багажного отделения, не покидая салона машины – это можно выполнить разовым нажатием соответствующей клавиши, расположенной на брелоке бесключевого доступа;
  • включение автомобиля на «прогрев» в дистанционном режиме – это свойство позволит владельцу машины «прогреть» транспортное средство перед поездкой в зимний период, при этом не покидая пределы своего дома;
  • наличие прикрепленного к корпусу обычного ключа к дверным замкам – с его помощью можно открыть дверь машины, если в этот момент аккумуляторная батарея брелока разряжена.

К  недостаткам бесключевого доступа можно отнести следующие моменты:

  • риск потери брелка с чипом;
  • возможные перебои в работе системы при очень высоких или низких температурах;

Похожие статьи

avtonov.com

Угоняем машину с бесключевым доступом — видео — журнал За рулем

Угнать любой современный автомобиль со штатной системой бесключевого доступа за 60 секунд, а то и быстрее, — вполне реально. Под угрозой все автомобили с бесключевым доступом в салон и пуском двигателя.

В школе меня учили, что при коммунизме всяческие запоры и ключи станут ненужными по определению. Хомо сапиенс будет настолько сознательным, что ему и в голову не придет пользоваться тем, что предназначено другому. И хотя строительство коммунизма прекращено (или временно приостановлено), ключи потихоньку начинают уходить в историю. Но не рано ли?

Первыми серийную систему бесключевого доступа к автомобилю еще в прошлом веке обрели Мерседесы, сегодня подобное решение применяют почти все. Названия систем и конкретная схемотехника могут различаться — Hands Free, KeyCard, Comfort Access… Но главное в том, что производители уже приучили нас к этой удобной и простой системе доступа: подошел к машине, открыл дверь, сел, нажал кнопку пуска — и вперед. Единственное требование — иметь при себе бесконтактный ключ, так называемую метку. Без нее — никак. Или есть варианты?

Прокат без спроса

Жулики засекли будущую жертву. Машина свеженькая, да и пассажиров нет — караулить точно никто не будет.

Жулики засекли будущую жертву. Машина свеженькая, да и пассажиров нет — караулить точно никто не будет.

К сожалению, варианты есть. Напомним, что метка — это такая микросхема с антенной. Автомобиль излучает модулированный высокочастотный сигнал высокой скважности, а метка его улавливает на расстоянии не более пары-тройки метров. Опознав свою машину, она посылает бортовой противоугонной системе сигнал разблокировать доступ в салон и разрешить пуск двигателя. Обмен информацией обычно идет на частотах от 125 кГц до 2,4 ГГц. Замок зажигания, естественно, отсутствует: для пуска двигателя достаточно нажать кнопку Start. Покидая автомобиль, хозяин просто захлопывает дверцу, после чего касается пальцем кнопки на дверной ручке. Всё, машина заперта и поставлена на охрану! Теперь вспоминаем, что такое ретранслятор: это приемопередающее радиотехническое устройство, располагающееся на промежуточных пунктах линий радиосвязи, которое усиливает принимаемые сигналы и передает их дальше. Например — телесигнал, несущий просвещение в далекий горный аул. Если ретранслятор усилит сигнал от метки, то машина начнет слушаться не только ее обладателя, но и… владельца ретранслятора!

Уловили идею? Нет? Тогда вот вам сценарий преступления.

Они написали преступление

Хозяин удаляется от запертой машины. Преступник с сумкой через плечо спокойно идет туда же, находясь всего в паре шагов позади.

Хозяин удаляется от запертой машины. Преступник с сумкой через плечо спокойно идет туда же, находясь всего в паре шагов позади.

Сделать ретранслятор компактным, чтобы спрятать его в небольшой сумке или портфеле, сегодня несложно. И пусть метка лежит себе в хозяйском кармане, воровать ее никто не собирается. Преступнику с ретранслятором достаточно просто побыть пару десятков секунд рядом с владельцем автомобиля. Остальное сделает его помощник.

Идеальное место для преступления — площадки возле крупных супермаркетов и развлекательных центров. Машин — море, народу — океан. Хозяин закрывает машину и отправляется за покупками, а за ним в паре метров следует угонщик с ретранслятором в сумке. Как только они удаляются на почтительное расстояние от машины, преступник подает сигнал своему коллеге — например, звонит ему по мобильнику. Тот в одно движение открывает машину с помощью второго блока ретранслятора, закамуфлир

www.zr.ru

установка бесключевого доступа keyless — бортжурнал Toyota Solara 2004 года на DRIVE2

На днях установил систему бесключевого доступа в авто или как она штатно называется KEYLESS ENTRY.
Система построена на стороннем иммобилайзере с метками.
Иммобилайзер видит Вас на расстоянии 3-5 метров от автомобиля (расстояние настраивается) при условии что у Вас имеется с собой метка.
Далее возможны различные настройки:
1) иммобилайзер может сам открывать/закрывать замки при приближении/отдалении от авто
2) либо есть вариант внедрения сенсора в ручку двери и подключения его к иммобилайзеру, тогда алгоритм работы следующий: короткое прикосновение — отпирает замок, прикосновение более чем на 3 сек — запирает замок

2 вариант сразу отмёл, не нравилось что один сенсор выполняет 2 функции, да и жалуются на их нестабильность во влажную погоду и их невозможно настроить.
Сначала пользовался 1 вариантом около 2 недель, мне не очень понравилось. При нахождении в "пограничной зоне" около 5 метров от машины она то открывалась то закрывалась и так постоянно.

И тут случайно наткнулся на устройство которых не видел до этого. Суть в том что в таком устройстве сразу 2 сенсора выведены на плату управления. Можно сделать 2 отдельных зоны (открывание/закрывание) как и делается в штатной системе Keyless.
Сами сенсоры представляют из себя проводки в оплетке диаметром около 2-3мм, без проблем можно запихнуть в любую ручку главное чтобы металла рядом не было ближе чем на 0.5см. Оба проводка выведены на плату управления, плата тоже небольшая спокойно пролазит в отверстие из под ручки в двери. Ну и самый главный плюс в том, что плата подключается к компу и настраивается. Настроек очень много начиная с чувствительности датчиков и заканчивая различными алгоритмами их работы. (Я например себе поставил так чтобы сенсор на открытие срабатывал только когда замок закрыт, а сенсор закрытия соответственно — когда открыт, чтоб на отрытых дверях не щёлкало).

По установке иммобилайзера особо рассказывать нечего, простейшая схема "+", "-", и различные выходы в инструкции всё разжёвано подробно. Также естественно есть блокировка, можно поставить в любую часть проводки, чтобы машина глохла если без метки ехать. Иммобилайзер полностью греметичен и може устанавливаться как в салоне так и под капотом.

Установка сенсоров заняла около суток в общей сложности. Первым делом снял ручку и примерил ка их расположить внутри. Далее сверлим отверстие в ручке диаметром 3-4мм. Сверлить аккуратно чтоб не насквозь!=)

1 сенсор — открытие (кружком отмечено где сверлить), 2 — закрытие.

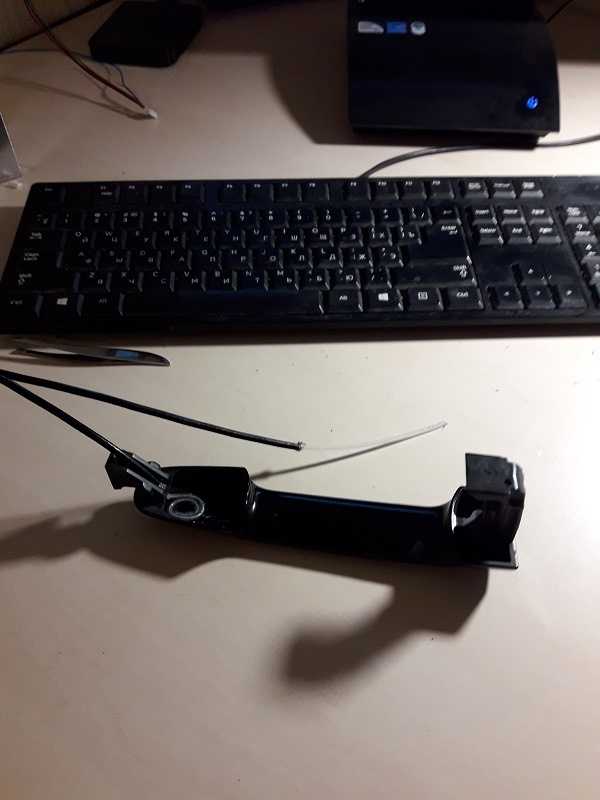

Далее приклеиваем один сенсор предварительно свернув провод кольцом, чем меньше диаметр кольца тем лучше у меня получилось примерно так.

Важно прижать это кольцо к стенке ручки чтобы не было зазора воздушного, чем плотнее прижато тем лучше работать будет.

Второй сенсор просто вставляем в засверленное отверстие и проталкиваем до упора. Оставляем сушить, пока не высохнет полностью суперклей.

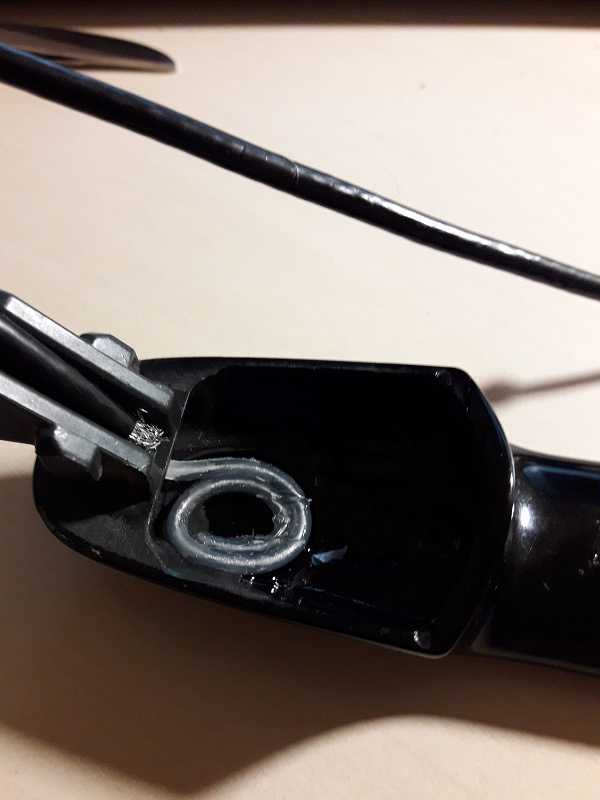

Далее всю полость где расположены оба сенсора заливаем силиконом. Сразу скажу что я поторопился и залил полностью ручку до краёв чего делать было нельзя т.к. при креплении на двери в эту часть ручки входит клоп (квадрат) который удерживает внутреннюю часть ручки в двери. Объяснить трудно, сфоткать забыл. Вообщем под этот клоп нужно место оставить. На фотке примерно нарисовал.

красный квадрат — примерное место расположения клопа

Далее ждём пока высохнет всё.

Далее ставим ручку на место и начинаем настройку:
нужен будет программатор, купил там же где и сами сенсоры, а вообще он какой-то компьютерный. точно название не помню.
на одной стороне usb на обратной разъём для платы сенсора.

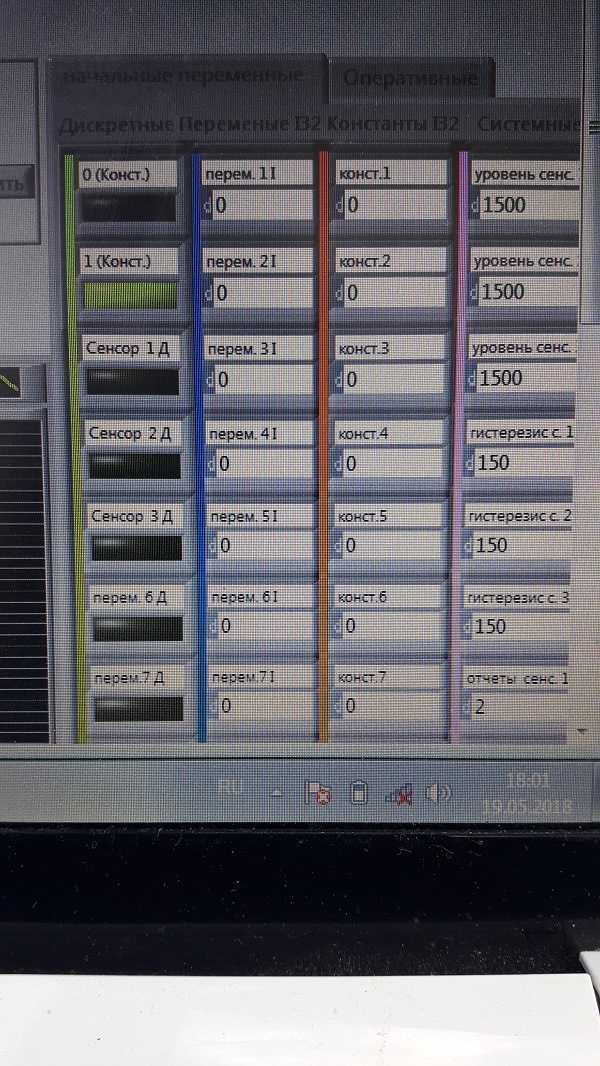

скачал программу с сайта производителя и через неё можно настраивать. Программа для меня лично мудреная, т.к. я в компах не очень (там всякие переменные, константы и прочее), но у неё есть режим простой настройки, там ставится чувствительность сенсоров, включение выключение и инверсия выходного сигнала, а также график. Когда подключил сенсор и схватился за ручку в реальном времени начинают волны скакать на графике, тут видно где лучше ловит где хуже. В этом режиме нужно проверить как отрабатывают сенсоры в случае когда рука в перчатке и при присутствии воды на ручке. Соответственно подстроить порог чувствительности для исключения ложных срабатываний.

Но есть и продвинутый режим, в котором можно прописать всякие сценарии работы сенсора. (задержку его срабатывания, условия включения и т.д.) Мне в частности требовалось подключить его к статусу замка, добавить задержку на включение сенсора закрытия (чтобы не моментально срабатывал а через 1сек)

Здесь сам я не справился. Спасибо производителю за оперативную онлайн поддержку. Он написал готовый сценарий и отправил мне, и в дальнейшем помогал корректировать. Сценарий я просто открыл через прогу и сохранил в память сенсора.

По подключению:
Возможны варианты:
— напрямую на управление центральным замком
— к сторонней сигналке, если таковая имеется
выходы сенсоров выдают отрицательный сигнал при прикосновении (замыкают на массу), нужно найти провода которые отвечают за открытие и закрытие и подключить к ним выходы.

Видео работы системы:

Спасибо Дмитрию за онлайн-помощь в установке. Реально помог.
Сенсоры заказывал здесь:
bpimmo.ru/
телефон Дмитрия для тех поддержки +7 912 805 64 60

www.drive2.ru

Lada Granta 039 (025) норма › Logbook › Установка PKE (пассивный бесключевой доступ) сигнализации

Функционал такой: подходишь к машине с брелоком в кармане — машина открывается, уходишь — закрывается. Ну и ещё кнопка запуска машины и дистанционный запуск из главных фич. Звучит замечательно. Заказал на алиэкспресс конечно. 6к стоимость.

Для установки искал подходящую схему для комплектации Норма. Но как оказалось в 2015 на мою норму уже ставится блок управления электропакетом — как делают на люксе, да и вся остальная схема похожа очень. Короче, схема у меня от ЛЮКСовой комплектации в целом, но с нюансами.

Комплектация без блока ЦЗ, без пинпада, но с няшными брелоками

Начинал установку с подключения ЦЗ. У Блока сигналки есть два вывода замыкающих на минус для открытия/закрытия дверей (в блоке можно джемпером поменять чтобы замыкал на плюс — как я и сделал). Нужно было понять как подключить к имеющемуся ЦЗ. Когда изучил что у меня есть и схему понял принцип работы ЦЗ у меня. К замку идут четыре провода. Два на моторчик (посмотрел напряжение с массой — на обоих в обычном состоянии — 4вольта. Когда открываешь на одном 0 на другом 12 и при закрытии уже 12 и 0. Может кто объяснит принцип такого актуатора? . Дальше идёт масса и контакт на котором есть напряжение. Я так понял они идут на микровыключатель в актуаторе.

Как работает? Контакт на выключателе разорван — дверь значит закрыта. Замкнут — октрыта. Провод с +12 идет от блока с кнопками управления стеклопдьемниками и ЦЗ на этой же водительской двери. От этого блока к блоку управления электропакетом идёт LIN шина. Т.е. закрываем/открываем ключом дверь — размыкается/замыкается на массу через микровыключатель контакт идущий от кнопок, а сам блок с кнопками по LIN шине дает сигнал актуаторам закрыть/открыть двери. А я то думал все проще…

От замка (3) от контакта микровыключателя 1 идёт провод до блока с кнопками (4). Питание на мотор актуатора (3) идет на контакты 7 и 2 (Про них я писал что +4 вольта на них). Только на контакте 2 у меня желтый провод а не красный с синим, и вроде как это у меня не общее питание всех устройств двери, а чисто идет через колодку двери к блоку управления стеклопакетом. Если кто понимает — объясните устройство про эти 4 вольта на обоих проводах актуатора.

Как я сделал?

Крестиком помечен коричневый провод от замка к блоку с кнопками

В разрыв этого контакта от кнопок к замку поставил последовательно два пятиконтактных реле в нормально-замкнутом подключении для этого контакт. Для закрытия подаю плюс на первое реле и размыкаю контакт (эмулирую закрытие ключом). Для открытия — на второе реле которое замыкает контакт на массу (эмулирую открытие).

Ой…

И тут я только что подумал что можно все было сделать сильно проще. Два контакта от сигналки все равно идут же в дверь — просто провод от сигналки для открытия подключил бы к контакту идущему от кнопок, и сделал чтобы сигналка замыкала его на массу, ну а с закрытием использовать пришлось бы все равно реле для размыкания. Чуть проще, но а хрен с ним — уже не буду переделывать.

Zoom

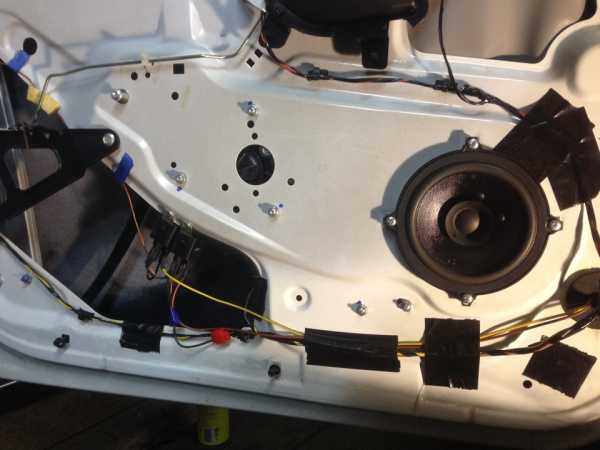

Два реле в двери для закрытия/открытия

Вышло хорошо… Двери от сигналки открываются и закрывются. Но нашёлся один баг в моей идеальной схеме — если машина заведена сигналка не может закрыть двери. Ибо блоку с кнопками (или блоку электропакету) уже пофиг на то что контакт размыкается. Двери в итоге не закрываются :-/. Зато когда глушишь машину — двери открываются без проблем 🙂 Как решить это — простым способом незнаю как. Может вы подскажите как сделать так чтобы при включенном зажигании закрывались все двери при закрытии водительской? Ну есть идейка вот такой девайс заказать — comfortLIN . Обещают еще доводчик стекол — думаю норм будет.

Два провода ЦЗ от сигналки протянул в дверь как и все другие… Варварским способом. Без клемм 🙁 Просто напрямую.

Zoom

Не горжусь

Zoom

Общий вид двери

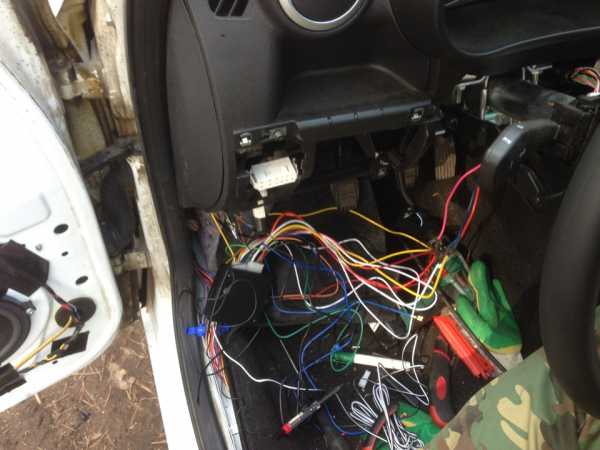

Дальше всё довольно банально и скучно. Все провода нужные для сигналки нашлись в пороге:
Сигнал тормоза (+) — заводится только если нажать на тормоз.
Сигнал ручника (-) — для автозапуска
Поворотники (лев/прав)
Концевик двери
Топливного насос (+) — когда машина завелась машина хочет значит что всё прошло успешно, т.е. насос снова включился.

Еще немного времени заняло протянуть провод до колокола (сирены) под капот.

Zoom

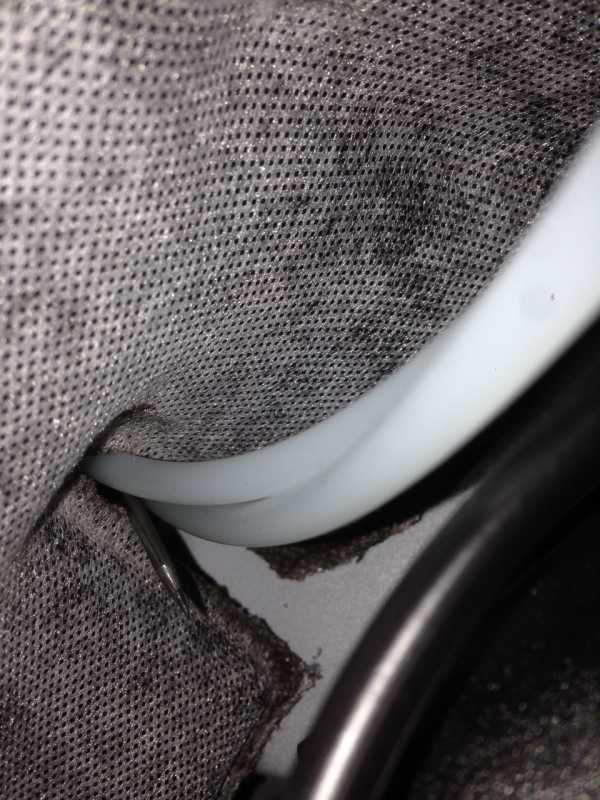

Провел возле трубок гидрорегулировки фар — доступнее всего. Можно видеть гвоздь в качестве кондуктора.

Далее установка кнопочки. Снял замок зажигания. Нарезал гравером шлиц на болтах и выкрутил их. Хорошо были закручены — аж сломал пару бит которые вставлял в трещотку чтобы выкрутить. На замок зажигания идет провод питания, зажигания, стартера, и два на антенну иммобилайзера. Зачем я снимал? Китайцы предлагали тупую схему: отрезать часть ключа — провернуть в зажигании чтобы выключить блокировку и сверху прилепить кнопку. Что-то меня испугала мысль — что руль может случайно заблокироваться. Проще снять. Снял и затем испортил — вылетели пружинки из замка зажигания пока разбирал его чтобы достать антенну. Ну и хрен с ним. Вроде как не нужен больше.

Дальше была задача обойти иммобилайзер чтобы машина заводилась. Я думал приклеить метку с ключом к антенне и спрятать под торпеду, но меня ждал сюрприз. На моей комплектации иммобилайзера нет. Как и метки в ключе — антенна нужна была для того чтобы верещать когда ключ остается в замке зажигания после отключения зажигания =\ Короче угнать гранту порой проще чем велосипед. Линейкой открываешь замок, замыкаешь провод питания на зажигания, и щелкаешь стартером. Всё поехали… Это капец.

Примерил кнопку в резиновый бублик замка зажигания.

Zoom

Встала идеально!

Затем занялся антеннами. Приклеил к верхней части лобового и заднего. Ничего сложного.

Zoom

Антенна PKE

А дальше рутина с проводами

Zoom

Провод открывания багажника подключил к кнопке открытия багажника.

Прикрепил блок к кронштейну блока предохранителей

Zoom

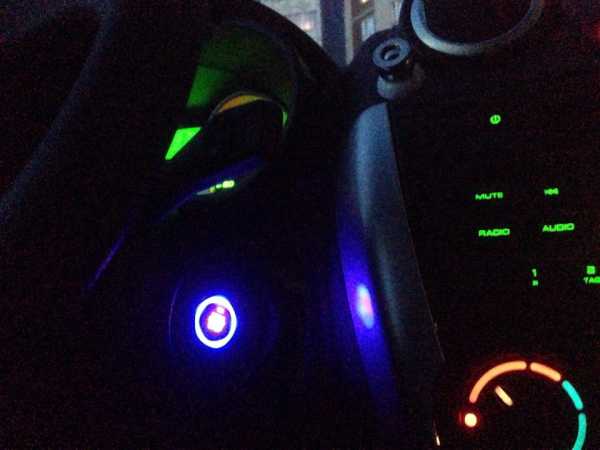

Все собрал и вуаля.

Zoom

Теперь вывод по установке и работе сигналки. Затратил полезных часов 8. Два выходных. Больше всего времени уходит на убирание проводов. Всё просто, рутина. Сигналка по началу порадовала. Действительно подходишь к машине она открылась. Уходишь — закрылась. Сел, нажал тормоз, нажал кнопку — врууум завелась. Также заглушил. Автозапуск тоже работает норм. Три раза жмешь на брелок, она включает зажигание и заводит машину. Супер.

Минусы сигналки и моей реализации:
— Когда открыл машину завести её можно только в течении 35 секунд. Затем нужно опять нажимать разблокировку.
— Кнопка работает не четко, бывает со второго раза только начинает заводить. Как то не систематично даже.
— 0.7 секунды стартера часто не хватает. Когда машина на минусе была например, или бывают когда на горячую её покрутить надо побольше. Но тут просто зажимаешь кнопку и он крутит. Я так перед открытым переездом подержал пробку за собой, ибо машина сразу не заводилась. Хотя не приятно что сразу сигналка сама не может, но это к следующему минусу.
— Общая не технологичность девайса. Работает довольно тупо. Внутри замыкает реле зажигания, стартера, а завелась в итоге или нет опирается на сигнал с провода топливного насоса — если сигнала нет, через 10 сек глушит. Слишком примитивно. Какого то объединения с CAN/LIN шиной бы. Там же куча данных для сигналки…
— Нельзя ничего настроить

В общем это да — удобно. Функция PKE и запуск с кнопки. Но китай одним словом, тупо, но работает. Я думаю идеально бы какая нибудь нормальная сигнализация starline с коннектом к шинам и PKE от этой например. Ну и кнопку запуска тоже как нибудь реализовать от нормальной сиги.

Если еще что будет — дополню.

ДОПОЛНЯЮ:
После года эксплуатации — сигналка полная хрень. Игрушка) Единственный плюс что ключ в кармане. А так не оч качественный товар.

www.drive2.com

Как бесключевой доступ в автомобиль убивает людей?

Бесключевой доступ — удобная штука, без которой сегодня уже трудно себе представить современный автомобиль. Открывать и закрывать машину без необходимости каждый раз доставать ключ из кармана легко и просто, но американцы выяснили, что система бесключевого доступа является смертельно опасной и уже унесла жизни почти трёх десятков человек. Как?!

Нет, речь в данном случае вовсе не о том, что сигнал радиоключа с помощью нехитрых устройств могут перехватить злоумышленники, чтобы получить доступ к автомобилю и угнать его. Как выяснили журналисты The New York Times, проблема заключается в фундаментальных принципах работы системы бесключевого доступа, которые якобы нельзя назвать интуитивно понятными. Это привело к тому, что в США с 2006 года по меньшей мере 28 человек скончались и 45 пострадали от тяжёлого отравления выхлопными газами.

Не понимая до конца, как функционирует система, они невольно оставляли в гараже на первом этаже собственного дома автомобиль с работающим двигателем, будучи уверенными в том, что мотор автоматически глохнет, когда покидаешь автомобиль с ключом в кармане. Хотя это, конечно же, не так. В результате дом быстро наполнялся выхлопными газами из гаража и люди задыхались. Эксперты считают, что проблемой является отсутствие в автомобиле очевидных подсказок о том, что двигатель работает.

Сообщество автомобильных инженеров (SAE) поднимало этот вопрос в 2011 году, призывая автопроизводителей обеспечить «звуковую или визуальную сигнализацию», если мотор работает, двери закрыты, а ключ отсутствует в автомобиле. Как результат, концерн GM, к примеру, установил в 2015 году на своих автомобилях автоматическую систему выключения двигателя через 30 минут при отсутствии ключа, а у Ford аналогичная функция появилась с 2013 года.

Однако большинство скончавшихся и пострадавших пользовались японскими автомобилями. Данная проблема в первую очередь касается пожилых водителей, поэтому пожарные службы тех округов, население которых преимущественно состоит из пенсионеров (например, Палм-Бич в штате Флорида), бесплатно раздавали жителям детекторы угарного газа и таблички «Выхлопные газы убивают! Заглуши мотор!», чтобы те повесили их на видном месте в гараже.
