Заслонка печки ВАЗ 2110: основные проблемы поломки, снятие и установка своими руками

Содержание:

  1. Популярные проблемы
  2. Проверка работоспособности
  3. Демонтаж
  4. Сборка
  5. Проблема с приводом
  6. Монтаж узла

Нельзя сказать, что качество сборки автомобилей концерна АвтоВАЗ находится на крайне печальном и низком уровне. Но и образцовыми эти машины тоже не назовешь. Так или иначе, если грамотно ухаживать на авто, следить за ним, проводить периодическую профилактику, дорогостоящие случаи ремонта сведутся к минимуму.

Автомобиль — это средство передвижения, имеющее определенный уровень комфорта. За комфорт водителя и его пассажиров в ВАЗ 2110 частично отвечает печка. В ее конструкции случаются разные проблемы, и заслонка печки на ВАЗ 2110 исключением не является. Роль данного узла заключается в том, чтобы поддерживать заданную пользователем температуру.

Популярные проблемы

Чаще всего владельцы отечественной «десятки» сталкиваются с ситуациями относительно печки, когда регулятор не отвечает на манипуляции пользователя. То есть регулятор не срабатывает. Какое бы положение вы ни выбрали, из воздуховодов поступает или холодный или только горячий воздух.

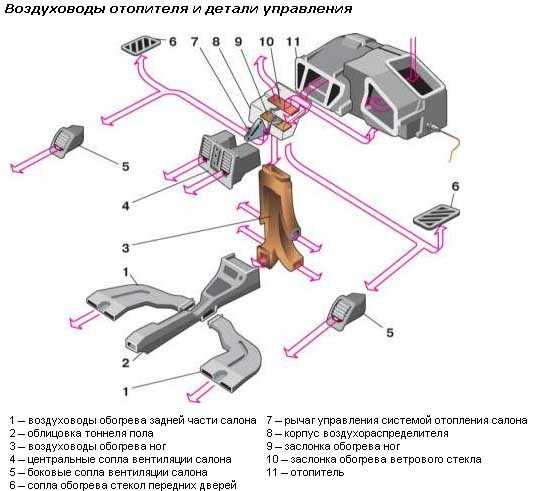

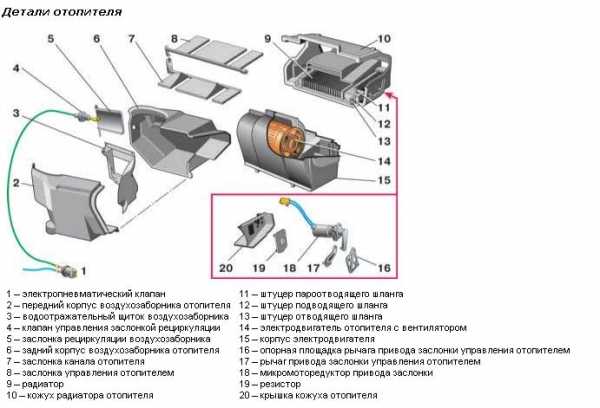

Схема

Причины поломки заслонки бывают разные

Причины поломки Характеристика
Заклинил микромоторредуктор Этот элемент отвечает за управление приводом заслонки
Проблема в блоке управления Его следует проверить для того, чтобы понять, виновен ли микромоторедуктор, заслонка, или все же блок управления
Пластиковые заслонки сместились со своего посадочного места, их заклинило, из-за чего управлять печкой невозможно. Это характерно для заслонки печки ВАЗ 2110 старого образца, когда еще использовался пластик для данного компонента.

Когда редуктор функционирует, но заслонка все равно не совершает повороты, можно услышать характерные звуки — щелчки. Это говорит о том, что внутри гнезда поворачивается вал квадратной формы.

Излечить подобную неисправность можно одним единственным способом — извлечь старую заслонку из пластика с утеплителем из поролона, и поменять ее на новую, современную. Заслонки нового образца выполняют из металла, а уплотнитель для нее — из резины.

Проверка работоспособности

Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.

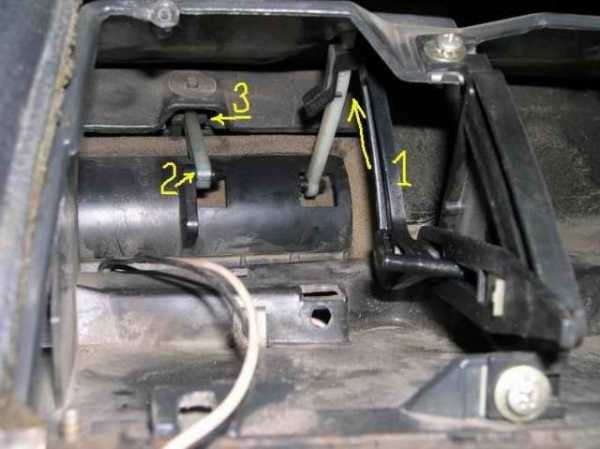

Тяги

Для этого:

  • Включите зажигание;
  • Переключайте регулятор в различные положения;
  • Вручную двигайте заслонкой;
  • Так ее можно вернуть в исходное положение.

Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.

Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.

Обратите внимание на то, при каких условиях можно управлять заслонкой. Если это происходит лишь ручным способом при включенном зажигании и повернутом в крайнее положение регуляторе, тогда причина поломки кроется в микромоторедукторе. Другие подозреваемые — микровентилятор с датчиком температуры и блок управления.

Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.

Демонтаж

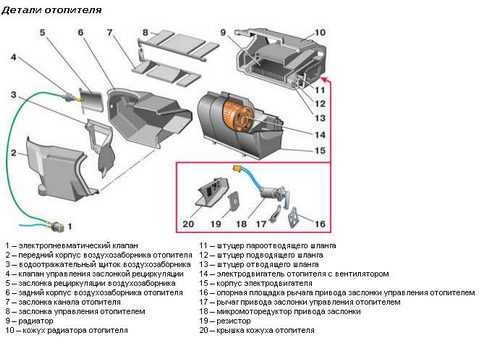

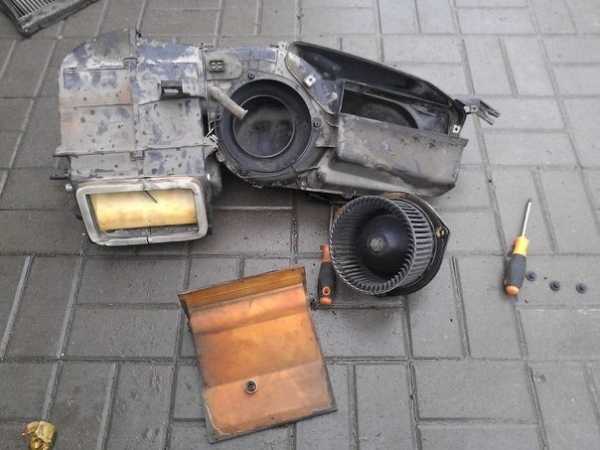

Печка в разборе

Чтобы выполнить замену устройства, придется выполнять ряд последовательных действий. Работа не особо простая, но сделать ее своими руками более чем реально:

  • Слейте из системы отопления всю охлаждающую жидкость;
  • Отключите аккумуляторную батарею. Для этого просто снимается минусовая клемма;

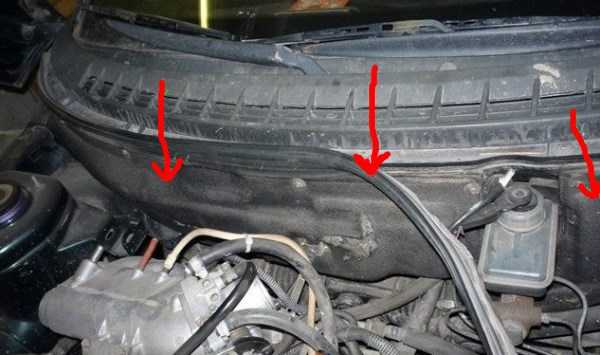

  • Снимите облицовку, накладку лобового стекла и шумоизоляцию;
  • Демонтируйте вентилятор от печки;
  • Отсоедините хомуты вакуумного патрубка от корпуса отопителя;
  • Демонтируйте передний корпус воздухозаборника отопителя. Здесь точно спешить не стоит. Для облегчения демонтажа рекомендуем снять приборную панель. Внутри салона откручиваются крепежи, которые удерживают отопитель, а потом приподнимается;
  • Снимите пружинные скобы, гайки крепежа и передний корпус;
  • Отключите от радиатора все шланги;
  • От отопителя отсоедините задний кожух;
  • Из печки достаньте радиатор.

После проведенных манипуляций вы наконец сможете заменить заслонку.

Сборка

При установке новой заслонке обязательно убедитесь, что вилка, расположенная на ее оси, четко зацепилась с рычагом. Если заслонка оказалась в поднятом положении, вы все сделали верно. В противном случае управлять устройством будет невозможно, потому о восстановлении функциональности печки можно забыть.

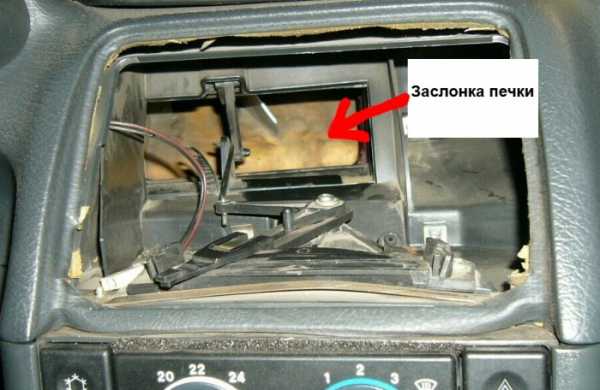

Расположение заслонки

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте. Важно убедиться в отсутствии протечек и не плотности соединений шлангов.

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Проблема с приводом

Меняя заслонку, не забудьте проверить функциональность привода.

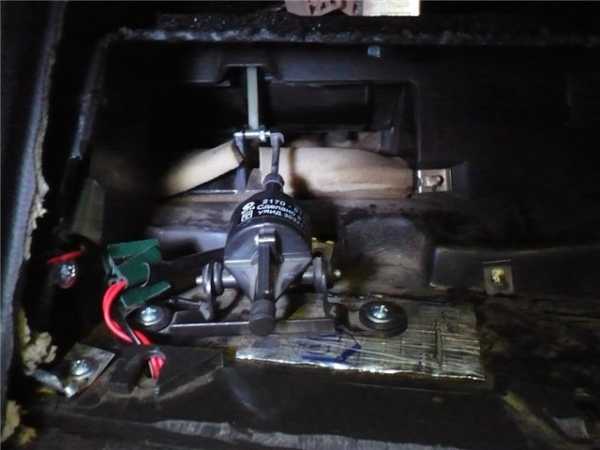

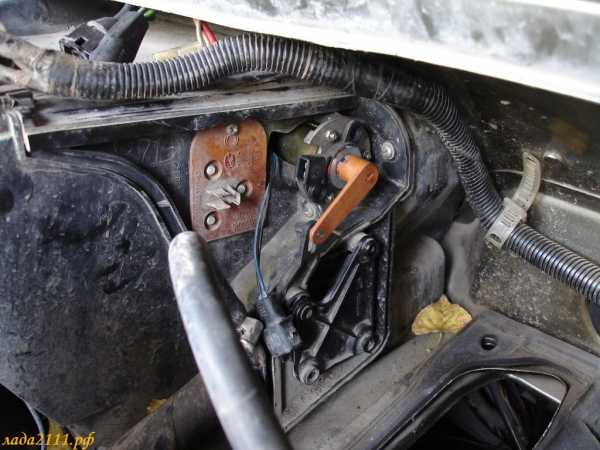

Привод

Если микромоторедуктор не работает, его придется отремонтировать или просто заменить на новый.

  1. Сняв облицовку и накладки с лобового стекла, непосредственно за вакуумным усилителем вашей «десятки» вы обнаружите микромоторедуктор. Отключите от усилителя два разъема — микромотора и микромоторедуктора.Теперь отвинтите саморезы и
  2. извлеките микромоторедуктор. Из него вам предстоит извлечь мотор.
  3. Подключите его к САУО, чтобы проверить работоспособность.

Если устройство не работает, можно попытаться его отремонтировать. Для этого:

  • Немного отогните спрессованный бортик и демонтируйте крышку;
  • Проверьте, в каком состоянии находится коллектор, щетки и подшипники;
  • Замените указанные компоненты или подправьте их;
  • Если зубцы шестерни стерлись на редукторе, его придется заменить;
  • Подшипники обязательно смажьте. В идеале следует использовать смазку на силиконовой основе;
  • Если указанные меры не помогли, просто установите новый агрегат.

Монтаж узла

Взаимозаменяемость моторедукторов

Когда работа по восстановлению функциональности ММР закончена, установите его на место. Для этого:

  • Введите в прорезь рычага штифт рычага микромоторедуктора. Он находится на приводе заслонки;
  • Если рычаг повернут не должным образом, на двумя проводами подайте напряжение в 12В на контакты разъема мотора. Тут речь идет о желтых проводах. Так вы сможете вернуть рычаг в правильное положение;
  • Установив микромоторедуктор, проверьте его на предмет работоспособности, плюс проследите, как двигается привод заслонки вашего отопителя, исправно ли «пашет» рычаг управления печкой для регулировки температуры.

Выполним ремонт или замену заслонки и привода печки, вы сможете вернуть отопителю прежнюю функциональность и самостоятельно определять, какой температурный режим будет установлен внутри салона вашего ВАЗ 2110.

 Загрузка …

luxvaz.ru

Ремонт и замена заслонки печки ВАЗ-2110

Транспортные средства концерна ВАЗ имеют один глобальный минус — печка машины. Несмотря на то что на автомобилях ВАЗ-2110 уже учтены некоторые недоработки в системе отопления, ситуация с распределением воздуха остаётся на недостаточном уровне.

Часто с наступлением холодов водители сталкиваются с проблемой некачественной работы отопительной системы автомобиля или с полным её отказом. Решать непредвиденную ситуацию приходится в срочном порядке, так как неправильное функционирование отопителя причиняет значительный дискомфорт для водителя и пассажиров и снижает показатель безопасного вождения.

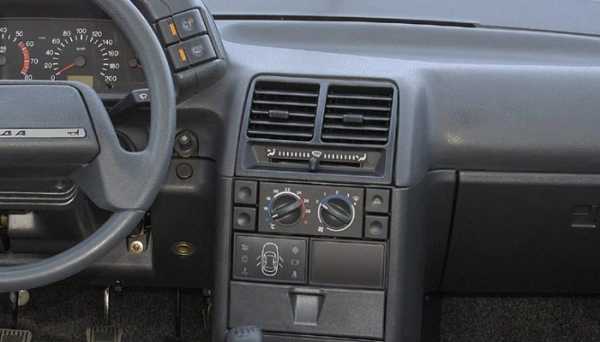

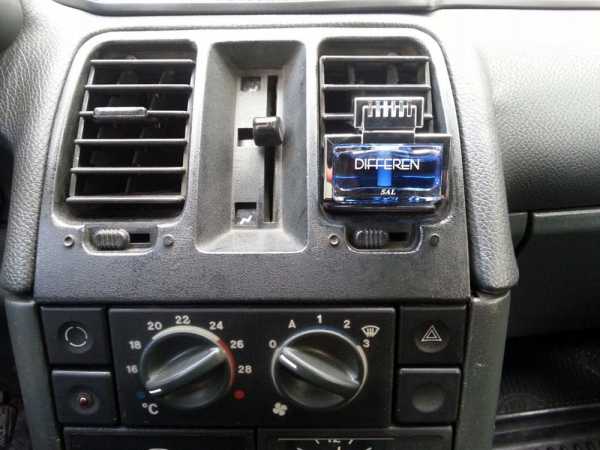

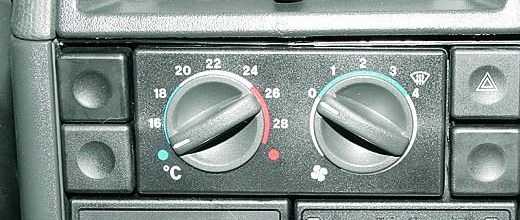

Печка, установленная на приборной панели автомобиля ВАЗ-2110

Регулировка температуры в салоне транспортного средства производится посредством использования заслонки печки ВАЗ-2110, которая нередко выходит из строя. Рассмотрим подробно, как осуществить ремонт и замену заслонки отопителя ВАЗ-2110 своими руками.

Диагностика работы заслонки печки

В большинстве случаев неполадки печки проявляются с приходом холодов, когда она является одним из главных атрибутов, обеспечивающих комфорт в салоне транспортного средства. Распространённой проблемой в печках десяток является неправильное распределение потоков тёплого воздуха, который поступает в салон автомобиля. Нередко возникает ситуация, когда печка не реагирует на переключение температурных режимов и подаёт только холодный или только горячий воздух. И первый, и второй вариант приносит значительные неудобства для водителя.

Чаще всего при таких обстоятельствах виновником происходящего является заслонка отопителя ВАЗ-2110. Десятки, которые были выпущены до сентября 2003 года, оборудованы печками старого образца. Они укомплектованы пластиковыми заслонками, которым свойственно деформироваться от высоких температур. А также очень часто разрушается посадочное гнездо задвижки, что делает управление ею практически невозможным. При заклинивании задвижки в одном положении в салон подаётся только горячий или холодный воздух. Если, к примеру, в сторону лобового стекла поступает тёплый воздух, а к ногам водителя и пассажиров горячий, следовательно, заслонка не полностью открывается. В ситуации, когда задвижки совершенно не двигаются, надо проверять микроредуктор — приводной механизм детали.

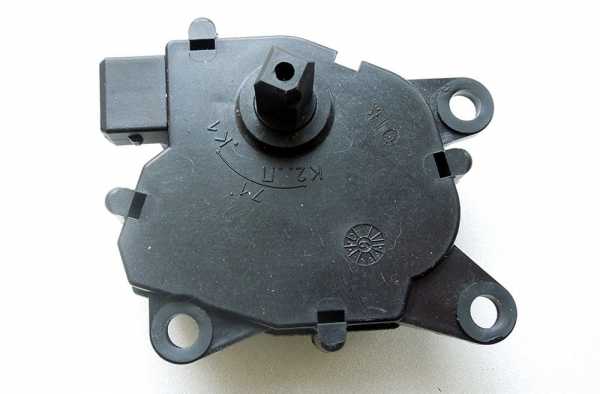

Микроредуктор заслонки печки автомобиля ВАЗ-2110

Если проблема с самой заслонкой отопителя, тогда при переключении режимов будут слышны своеобразные щелчки, которые свидетельствуют о проворачивании её вала. В этом случае ремонт заслонки практически невозможен, необходимо заменить её новым изделием. В этих целях лучше приобрести вместо штатной пластиковой задвижки с поролоновым уплотнителем аналогичное изделие нового образца. Модернизированные заслонки изготовлены из металла и имеют резиновый уплотнитель. Заслонка нового образца отличается высокой стойкостью к высоким температурным режимам, более плотно прилегает к корпусу отопителя, благодаря усовершенствованному уплотнителю из резины.

Следующий элемент, который может влиять на работу задвижки — микроредуктор, управляющий её тягами. Если неслышно при переключении температурных режимов с помощью регулятора традиционного звука хода заслонок, тогда причиной может быть микроредуктор привода. При поломках он подвергается замене, потому что восстановление его работоспособности не даст долгосрочных результатов.

Ремонт заслонки печки ВАЗ-2110

Ремонт заслонки производится только в ситуации, когда её перекосило или заклинило в определённом положении. Назвать это ремонтом очень сложно, это чаще всего вынужденная мера продления на короткий промежуток времени её функционирования. Если проблемы с задвижкой или её приводом имеются, то в скором времени всё же придётся разбирать печку и производить замену вышедших из строя деталей.

Ремонт заключается в установке задвижки на штатное посадочное место. Для этого разбирать полностью отопитель не потребуется. Достаточно при включённом зажигании попробовать с помощью ручной регулировки попытаться усадить задвижку на посадочное место. А также можно снять дефлектор и рукой попытаться активировать заслонку. Если она начала двигаться, значит, у вас получилась временная мера по устранению неисправности. Однако, как ранее было указано, это условное устранение проблемы. В случае заклинивания детали, в скором времени предстоит её замена, так как печка правильно функционировать не будет.

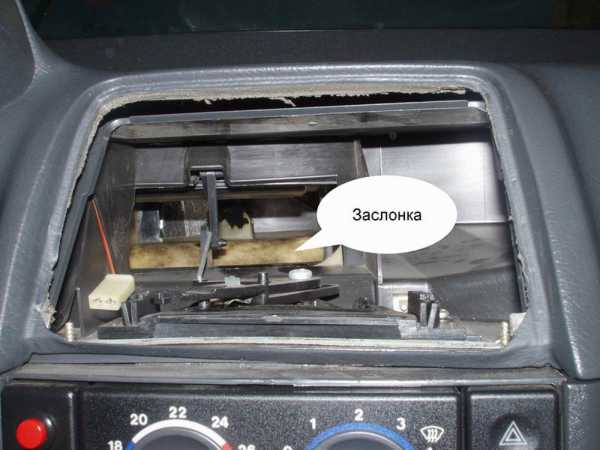

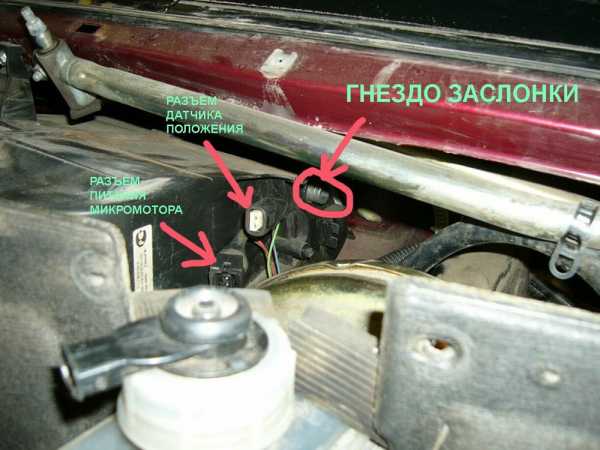

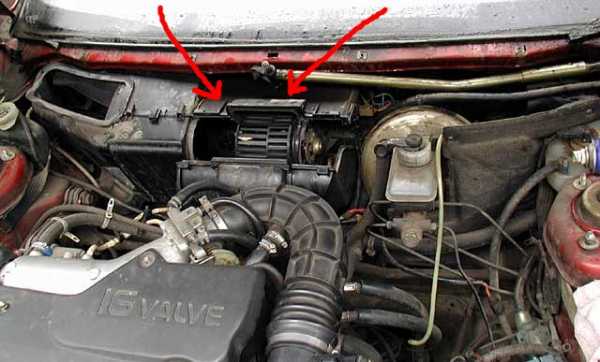

Местонахождение заслонки печки автомобиля ВАЗ-2110

Если после восстановления производительности заслонки при включённом зажигании есть возможность только ручного управления задвижкой, тогда источником поломки является микроредуктор.

Замена заслонки печки ВАЗ-2110

Осуществление замены заслонки отопителя не отличается значительными трудностями, однако, требует от исполнителя предельной внимательности. Для того чтобы добраться до задвижки, надо осуществить полный демонтаж печки. Основная часть работ по снятию печки будет производиться в моторном отсеке транспортного средства. Прежде чем заняться непосредственно разборкой печки, важно изначально отключить аккумулятор и слить охлаждающую жидкость с системы отопления. После этого производится демонтаж наладки лобового стекла, звукоизоляционного материала, вентилятора печки. Дальше надо отсоединить хомут крепления вакуумного шланга.

Следующий шаг — снятие фронтальной части корпуса отопителя. Работа отличается значительными сложностями, потому для упрощения снятия корпуса печки можно произвести дополнительно демонтаж панели приборов и с внутренней стороны салона открутить крепежи, на которых держится печка. После этого можно со стороны моторного отсека приподнять печку, снять скобы и винты крепления передней части отопителя. Только исполнив этот объём работ, передняя часть печки может быть демонтирована без затруднений.

Дальше необходимо отсоединить все шланги и патрубки, которые подходят к радиатору. После этого производится демонтаж заднего кожуха отопителя и радиатора. Только после произведённых манипуляций откроется доступ к заслонке. На этом подготовительный этап работ можно считать завершённым. После этого необходимо приступить непосредственно к замене заслонки печки ВАЗ-2110 новой деталью.

Ремонт и замена заслонки автомобиля ВАЗ-2110

Демонтаж испорченной детали и установка новой не отличается значительными сложностями. Единственный вопрос, который может возникать при демонтаже, как снять тягу заслонки отопителя ВАЗ-2110. Она хоть и пластиковая, однако, чрезвычайно плотно сидит на валу. Для её демонтажа понадобится две отвёртки. Тонкой отвёрткой необходимо приподнять рычаг крепления, второй отвёрткой разжимаются пластиковые выступы тяги. После отсоединения тяги верхняя задвижка самостоятельно опустится вниз, так как её больше ничего не будет держать.

При установке новой детали необходимо обратить внимание на вилку, расположенную на оси задвижки. Её важно закрепить таким образом, чтобы она вошла в зацепление с рычагом. При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении. В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов.

При установке новой детали некоторые водителя параллельно производят доработку тяг заслонок печки. Конструкция тяг имеет некоторые недостатки. При переключении рычага управления заслонками можно увидеть, что в любой позиции рычага поток воздуха в сторону ног водителя перекрыт либо первой, либо второй заслонкой. Для улучшения распределения потоков воздуха потребуется укорачивание регулируемой тяги на три деления. С этой целью надо отрезать выдвигающийся наконечник тяги. Такая несложная доработка поможет стать заслонке в требуемую позицию, что благоприятно отразится на распределении воздуха. Поток тёплого воздуха будет равномерно поступать к ногам водителя, боковым стёклам автомобиля и с центрального дефлектора.

После этого производится установка всех снятых деталей в обратном порядке, заливается охлаждающая жидкость. Внимательно необходимо отнестись к подсоединению патрубков и шлангов. Только герметичные соединения будут гарантировать качественное функционирование отопительной системы. После этого можно проверять работу заслонок и всей отопительной системы.

Ремонт привода заслонки печки

При замене заслонки печки ВАЗ-2110 одновременно необходимо произвести работу по проверке и, по необходимости, ремонту или замене микроредуктора отопителя. Он находится под накладкой ветрового стекла, там, где располагается вакуумный усилитель. Для его демонтажа необходимо снять два разъёма — микроредуктора и моторчика, а также открутить крепёжные винты. После этого из микроредуктора извлекается мотор и проверяется его работа путём подключения к блоку управления печкой. Если он неисправный, тогда нужно заменить деталь новым изделием. Возможен и ремонт моторчика, однако, только в крайне редких случаях.

В микроредуктор устанавливается рабочий моторчик и производится его монтаж на штатное посадочное место. Делать это необходимо очень внимательно, чтобы штифт мотора правильно зашёл в разъём рычага на задвижке отопителя.

После установки необходимо проверить движение рычагов привода заслонки, поворачивая регулятор температурных режимов в салоне транспортного средства. После проверки хода рычагов необходимо произвести сборку всех демонтированных элементов в обратном порядке.

Подведём итоги

Нарушение функционирования заслонки отопителя ВАЗ-2110 — распространённая неисправность, особенно в транспортных средствах с печками старого образца. Поломка в большинстве случаев обусловлена качеством пластиковых заслонок, которые очень часто подвергаются деформациям. Ремонт и замену задвижки печки ВАЗ-2110 возможно произвести своими руками без помощи профессионалов. Перед началом работы надо понимать, что для качественного ремонта и восстановления прежней функциональности отопительной системы предстоит полный демонтаж печки.

Несмотря на трудоёмкость предстоящих работ, результат порадует водителя и пассажиров теплом и уютом в салоне транспортного средства. Качество выполненный ремонт заслонки печки и её привода гарантирует стабильную работу отопительной системы автомобиля в любое время года.

remam.ru

причины и самостоятельный ремонт — Auto-Self.ru

Нельзя сказать, что качество сборки автомобилей концерна АвтоВАЗ находится на крайне печальном и низком уровне. Но и образцовыми эти машины тоже не назовешь. Так или иначе, если грамотно ухаживать на авто, следить за ним, проводить периодическую профилактику, дорогостоящие случаи ремонта сведутся к минимуму.

Автомобиль — это средство передвижения, имеющее определенный уровень комфорта. За комфорт водителя и его пассажиров в ВАЗ 2110 частично отвечает печка. В ее конструкции случаются разные проблемы, и заслонка печки на ВАЗ 2110 исключением не является. Роль данного узла заключается в том, чтобы поддерживать заданную пользователем температуру.

Популярные проблемы

Чаще всего владельцы отечественной «десятки» сталкиваются с ситуациями относительно печки, когда регулятор не отвечает на манипуляции пользователя. То есть регулятор не срабатывает. Какое бы положение вы ни выбрали, из воздуховодов поступает или холодный или только горячий воздух.

Схема

Причины поломки заслонки бывают разные

Причины поломки Характеристика
Заклинил микромоторредуктор Этот элемент отвечает за управление приводом заслонки
Проблема в блоке управления Его следует проверить для того, чтобы понять, виновен ли микромоторедуктор, заслонка, или все же блок управления
Пластиковые заслонки сместились со своего посадочного места, их заклинило, из-за чего управлять печкой невозможно. Это характерно для заслонки печки ВАЗ 2110 старого образца, когда еще использовался пластик для данного компонента.

Когда редуктор функционирует, но заслонка все равно не совершает повороты, можно услышать характерные звуки — щелчки. Это говорит о том, что внутри гнезда поворачивается вал квадратной формы.

Излечить подобную неисправность можно одним единственным способом — извлечь старую заслонку из пластика с утеплителем из поролона, и поменять ее на новую, современную. Заслонки нового образца выполняют из металла, а уплотнитель для нее — из резины.

Проверка работоспособности

Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.

Тяги

Для этого:

  • Включите зажигание;
  • Переключайте регулятор в различные положения;
  • Вручную двигайте заслонкой;
  • Так ее можно вернуть в исходное положение.

Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.

Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.

Обратите внимание на то, при каких условиях можно управлять заслонкой. Если это происходит лишь ручным способом при включенном зажигании и повернутом в крайнее положение регуляторе, тогда причина поломки кроется в микромоторедукторе. Другие подозреваемые — микровентилятор с датчиком температуры и блок управления.

Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.

Демонтаж

Печка в разборе

Чтобы выполнить замену устройства, придется выполнять ряд последовательных действий. Работа не особо простая, но сделать ее своими руками более чем реально:

  • Слейте из системы отопления всю охлаждающую жидкость;
  • Отключите аккумуляторную батарею. Для этого просто снимается минусовая клемма;
  • Снимите облицовку, накладку лобового стекла и шумоизоляцию;
  • Демонтируйте вентилятор от печки;
  • Отсоедините хомуты вакуумного патрубка от корпуса отопителя;
  • Демонтируйте передний корпус воздухозаборника отопителя. Здесь точно спешить не стоит. Для облегчения демонтажа рекомендуем снять приборную панель. Внутри салона откручиваются крепежи, которые удерживают отопитель, а потом приподнимается;
  • Снимите пружинные скобы, гайки крепежа и передний корпус;
  • Отключите от радиатора все шланги;
  • От отопителя отсоедините задний кожух;
  • Из печки достаньте радиатор.

После проведенных манипуляций вы наконец сможете заменить заслонку.

Сборка

При установке новой заслонке обязательно убедитесь, что вилка, расположенная на ее оси, четко зацепилась с рычагом. Если заслонка оказалась в поднятом положении, вы все сделали верно. В противном случае управлять устройством будет невозможно, потому о восстановлении функциональности печки можно забыть.

Расположение заслонки

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте. Важно убедиться в отсутствии протечек и не плотности соединений шлангов.

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Проблема с приводом

Меняя заслонку, не забудьте проверить функциональность привода.

Привод

Если микромоторедуктор не работает, его придется отремонтировать или просто заменить на новый.

  1. Сняв облицовку и накладки с лобового стекла, непосредственно за вакуумным усилителем вашей «десятки» вы обнаружите микромоторедуктор. Отключите от усилителя два разъема — микромотора и микромоторедуктора.Теперь отвинтите саморезы и
  2. извлеките микромоторедуктор. Из него вам предстоит извлечь мотор.
  3. Подключите его к САУО, чтобы проверить работоспособность.

Если устройство не работает, можно попытаться его отремонтировать. Для этого:

  • Немного отогните спрессованный бортик и демонтируйте крышку;
  • Проверьте, в каком состоянии находится коллектор, щетки и подшипники;
  • Замените указанные компоненты или подправьте их;
  • Если зубцы шестерни стерлись на редукторе, его придется заменить;
  • Подшипники обязательно смажьте. В идеале следует использовать смазку на силиконовой основе;
  • Если указанные меры не помогли, просто установите новый агрегат.

Монтаж узла

Взаимозаменяемость моторедукторов

Когда работа по восстановлению функциональности ММР закончена, установите его на место. Для этого:

  • Введите в прорезь рычага штифт рычага микромоторедуктора. Он находится на приводе заслонки;
  • Если рычаг повернут не должным образом, на двумя проводами подайте напряжение в 12В на контакты разъема мотора. Тут речь идет о желтых проводах. Так вы сможете вернуть рычаг в правильное положение;
  • Установив микромоторедуктор, проверьте его на предмет работоспособности, плюс проследите, как двигается привод заслонки вашего отопителя, исправно ли «пашет» рычаг управления печкой для регулировки температуры.

Выполним ремонт или замену заслонки и привода печки, вы сможете вернуть отопителю прежнюю функциональность и самостоятельно определять, какой температурный режим будет установлен внутри салона вашего ВАЗ 2110.

auto-self.ru

Заслонка печки ваз 2110 старого образца

  • Фольксваген Тигуан 2017 фото, цена, комплектации, видео Tiguan 2017. Фольксваген Тигуан 2017 ждали в нашей стране давно. Любы.
  • Новый Хендай Солярис 2017 фото, цена, комплектации Hyundai Solaris 2017 модельного года. Новый Хендай Солярис 2017 фото, цена и комплектации попу.
  • Новый Ссангйонг Тиволи (Ssangyong Tivoli) цена, фото, видео, характеристики. Новый Ссангйонг Тиволи или Ssangyong Tivoli доехал до Ро.

Новые Lada 2017 года

  • Лада Х Рей Спорт фото, технические характеристики, цена Lada XRay Sport. Лада Х Рей Спорт официально презентовали на столичном ав.
  • Лада Веста Спорт фото, технические характеристики, цена Lada Vesta Sport. Лада Веста Спорт официально показана на московском автос.
  • Лада Х Рей Кросс фото, технические характеристики, цена Lada XRay Cross. Лада Х Рей Кросс 4х4 пока не появится, это стало известн.
  • Лада Веста Кросс фото, видео, технические характеристики, цена Lada Vesta Cross SW. Универсал Лада Веста Кросс показали еще в прошлом году н.
  • Седан Лада Веста Кросс фото, технические характеристики, цена Lada Vesta Cross. Седан Лада Веста Кросс стал для многих неожиданностью. Х.
  • Лада Веста Сигнатур фото, видео, характеристики, цена Lada Vesta Signature. Длиннобазную Лада Веста Сигнатур показали широкой публик.

Печка ВАЗ 2110, устройство отопителя, вентилятора, заслонок, видео замены радиатора печки ВАЗ 2110

Опубликовано 26/02/2015 | Автор: admin

Печка ВАЗ 2110 пожалуй самый проблемный и капризный механизм, во всей конструкции автомобиля. Без печки или неисправного радиатора отопителя салона на ВАЗ 2110 не обойтись, учитывая наш холодный климат. Если летом неработающая печка может вас и не беспокоить, то с наступлением холодного времени года часто выясняется, что печка на ВАЗ-2110 дует холодным воздухом. Сегодня постараемся очень подробно рассказать о устройстве, ремонте и замене отопителя на “десятке”. Текст для наглядности дополним фотографиями и видео.

Сразу скажем, что конструкция системы отопления на “десятке” принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то что радиатор печки ВАЗ 2110 и его вентилятор находится не в салоне, а в моторном отсеке. У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).

Еще одно важное отличие, это электронное управление климатическими процессами в салоне. Для этого на ВАЗ 2110 установлена так называемая система автоматического управления отопителем (САУО). Фотография блока САУО далее.

Кстати, блок САУО на “десятках” разного года выпуска различается. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора. Возможна установка температуры от 16 до 28 градусов.

Но как же работает этот чудо прибор? На потолке салона “десятки” стоит температурный датчик или потолочный датчик воздуха со встроенным (очень небольшим) вентилятором, для циркуляции воздуха. Именно этот датчик и отправляет сведения о реальной температуре в салоне, а блок САУО дает команду микро моторедуктору (ММР), он в свою очередь открывает или закрывает основную заслонку, которая отвечает за доступ горячего воздуха в салон. При изменении температуры в салоне, потолочный датчик дает новый сигнал, срабатывает микро моторедуктор поворачивая заслонку, закрывая или открывая доступ горячего воздуха в салон. Таким образом автоматически поддерживается заданный температурный режим. Далее фотография схемы воздуховодов отопителя ВАЗ 2110 .

ВАЗ 2110 печка дует холодным, почему?

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух. Далее схематичное изображение устройства отопителя ВАЗ 2110 .

Заслонки печки ваз 2110

Часто причиной плохой работы отопителя “десятки” становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка! Смотрим на фото.

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от стекла к ногам.

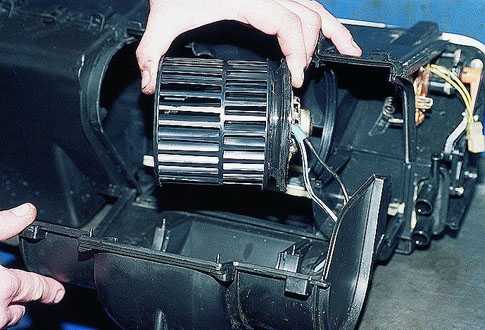

Вентилятор печки ваз 2110

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Радиатор отопителя ваз 2110

Радиатор печки “десятки” расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Замена радиатора отопителя (печки) ВАЗ 2110 видео

Видео замены радиатора печки “десятки” старого образца.

Видео замены радиатора печки нового образца.

Кстати, при замене печки отопителя можно воспользовавшись случаем заменить и салонный фильтр ВАЗ 2110. что бы потом все заново не разбирать. Это поможет ощутить в салоне свежий воздух и теплоту отремонтированной печки ВАЗ 2110.

Ремонт печки ВАЗ 2110 — Видео инструкция.

Краткое содержание статьи:


Ремонт печки ВАЗ 2110 сваливается на своих владельцев чаще всего перед похолоданием. Летом мало кто использует отопитель, а, включив его в канун первых заморозков, обнаруживает, что прибор либо не греет совсем, так как из него дует холодный воздух, либо греет не достаточно, что тоже неприятно, ввиду нашего сурового климата. Из этого следует, что перед каждым сезоном холодов необходимо проводить его диагностику, и, если необходимо, работы по восстановлению работоспособности.

Основные неполадки отопителя ВАЗ 2110

Неполадки, которые могут повлиять на работу автомобиля, весьма разнообразны. Мы приведем примеры наиболее распространенных, которые можно устранить самостоятельно.

Количество жидкости в системе

Чаще всего встречаются перебои в работе отопителя при недостаточном количестве жидкости в системе. Проверить ее объем можно визуально. Для этого нужно найти расширительный бачок, расположенный слева со стороны салона, если смотреть по ходу движения, и сравнить с верхней отметкой, которой антифриз должен достигать, когда двигатель «холодный». Если объем жидкости недостаточный, то причиной может быть банальный недолив, а может и разгерметизация системы.

Если вы подозреваете, что система дала течь, нужно проверить:
насколько качественно затянуты хомуты;
нет ли на патрубках трещин или потертостей;
не повреждены ли штуцера.

Причиной недостатка антифриза в системе отопления может стать и протекание радиаторов, которое легко определить визуально. Для устранения протекания нужно будет заменить стяжные хомуты, патрубки, а также запаять штуцера. Если вы хотите отделаться от дополнительного ремонта надолго, то штуцера тоже лучше заменить. Более подробную информацию о ремонте печки ВАЗ 2110, вы можете увидеть на видео.

Неполадки в работе заслонки


Отопитель автомобиля оснащен двумя заслонками — верхней и нижней. Верхняя отвечает за поток холодного воздуха, нижняя контролирует поступление нагретого воздуха в салон. Порой бывает, что водитель слышит, как движется заслонка, да и радиатор отопителя горячий, но в салон попадает только холодный воздух. Это говорит о поломке самой заслонки или ее привода.

Если задатчик контроллера САУО установлен на минимальное положение, и дует холодный воздух, а при переключении в максимальное вообще ничего не дует, то есть смысл говорить о перебоях в работе внутренней заслонки.

Ремонт заслонки печки ВАЗ 2110 начинается с демонтажа самого отопителя. Для начала нужно снять жабо, дворники, все накладки моторного отдела, вакуумный шланг, растяжку стоек. Жидкость можно слить, но домашние «кулибины» рекомендуют выстрогать чопики, и, снимая шланги радиатора, быстро их вставлять, что приведет к потере полулитра жидкости, но сэкономит время. Чтобы печка легко покинула привычное место, придется, помимо демонтажа крепления отопителя, снять дроссельную заслонку вместе с гофрой, идущей от воздушного фильтра, шпильки ее крепления и, в качестве бонуса, трапецию дворников.

После этого нужно снять задний кожух печки и вытащить радиатор. Далее следует замена заслонки. Новая заслонка должна быть так установлена, чтобы вилка, которая размещена на оси заслонки, зацеплялась с рычагом. На момент монтажа она должна быть в поднятом положении. Далее следует сборка отопителя в обратном порядке, заливается жидкость в систему. Собрав печку, не забудьте проверить герметичность соединения всех стыков. Пошаговую инструкцию ремонта заслонки печки ВАЗ 2110 можно получить, просмотрев видео.

Неполадки в работе вентилятора


Зимой вентилятор отопителя приходится включать достаточно часто. Наиболее распространенная неполадка, которая отвлекает и раздражает водителя во время движения — это его шум, а, порой, и истошный визг. После чего и начинается ремонт вентилятора печки ВАЗ 2110.

Перед тем, как приступать к ремонту вентилятора, необходимо установить причину такого некорректного поведения. Неприятные звуки могут появляться из-за того, что отстегнулась нижняя часть корпуса отопителя, которая крепится с помощью крючков. Эта проблема решается элементарным возвращением крючков на место. Еще одна распространенная причина шума, сломавшиеся выступы на корпусе отопителя. Вылечить подобный недуг способен только новый корпус.

Истошно визжать вентилятор может и из-за неравномерных коэффициентов расширения вала. Посторонний шум появляется при достаточно низкой температуре или высоком уровне износа. В такой ситуации меняют либо полностью мотор, либо его втулки, которые после замены нужно обработать райбером.

В отдельных случаях источником визга могут быть текстолитовые шайбы, устраняющие осевой люфт. Они расположены с двух сторон вала электродвигателя. Решить эту проблему можно следующим образом: начинаем ремонтировать вентилятор печки ВАЗ 2110 с его демонтажа. После этого агрегат нужно внимательно осмотреть на предмет повреждений и бережно очистить. Избавить его от осевого люфта можно при помощи шайбы из фторопласта или чего-то похожего. Материалы должны между собой подвергаться минимальному трению, для чего на них нужно нанести густую смазку. Отлично подойдет «МС1000». Далее вентилятор разбирают, изготавливают шайбы, смазывают и устанавливают на прежнее место. Узел собирают в обратном порядке. Более детальную информацию о ремонте вентилятора печки ВАЗ 2110, вы можете получить, просмотрев видео.

Ремонт печки ВАЗ 2110 можно начинать, просмотрев видео на нашем сайте или найдя другой источник в интернете. Однако стоит понимать, что причины некорректной работы отопителя могут быть различными. Некоторые из них для устранения потребуют не больше часа. Другие займут несколько дней и не обойдутся без замены деталей. Начинайте ремонтные работы с проверки наиболее простых причин и только после этого исследуйте все более сложные узлы. Естественно, самым простым решением будет просто заменить этот блок на новый и сделать это в автосервисе, но снижение расходов на эксплуатацию автомобиля и более глубокое понимание его устройства всегда требует личного вмешательства, терпения и стремление довести начатое до конца.

Не работает заслонка печки на ВАЗ 2110: причины и самостоятельный ремонт

Нельзя сказать, что качество сборки автомобилей концерна АвтоВАЗ находится на крайне печальном и низком уровне. Но и образцовыми эти машины тоже не назовешь. Так или иначе, если грамотно ухаживать на авто, следить за ним, проводить периодическую профилактику, дорогостоящие случаи ремонта сведутся к минимуму.

Автомобиль — это средство передвижения, имеющее определенный уровень комфорта. За комфорт водителя и его пассажиров в ВАЗ 2110 частично отвечает печка. В ее конструкции случаются разные проблемы, и заслонка печки на ВАЗ 2110 исключением не является. Роль данного узла заключается в том, чтобы поддерживать заданную пользователем температуру.

Популярные проблемы

Чаще всего владельцы отечественной «десятки» сталкиваются с ситуациями относительно печки, когда регулятор не отвечает на манипуляции пользователя. То есть регулятор не срабатывает. Какое бы положение вы ни выбрали, из воздуховодов поступает или холодный или только горячий воздух.

Причины поломки заслонки бывают разные

Этот элемент отвечает за управление приводом заслонки

Проблема в блоке управления

Его следует проверить для того, чтобы понять, виновен ли микромоторедуктор, заслонка, или все же блок управления

Пластиковые заслонки сместились со своего посадочного места, их заклинило, из-за чего управлять печкой невозможно.

Это характерно для заслонки печки ВАЗ 2110 старого образца, когда еще использовался пластик для данного компонента.

Когда редуктор функционирует, но заслонка все равно не совершает повороты, можно услышать характерные звуки — щелчки. Это говорит о том, что внутри гнезда поворачивается вал квадратной формы.

Излечить подобную неисправность можно одним единственным способом — извлечь старую заслонку из пластика с утеплителем из поролона, и поменять ее на новую, современную. Заслонки нового образца выполняют из металла, а уплотнитель для нее — из резины.

Проверка работоспособности

Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.

  • Включите зажигание;
  • Переключайте регулятор в различные положения;
  • Вручную двигайте заслонкой;
  • Так ее можно вернуть в исходное положение.

Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.

Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.

Обратите внимание на то, при каких условиях можно управлять заслонкой. Если это происходит лишь ручным способом при включенном зажигании и повернутом в крайнее положение регуляторе, тогда причина поломки кроется в микромоторедукторе. Другие подозреваемые — микровентилятор с датчиком температуры и блок управления.

Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.

Печка в разборе

Чтобы выполнить замену устройства, придется выполнять ряд последовательных действий. Работа не особо простая, но сделать ее своими руками более чем реально:

  • Слейте из системы отопления всю охлаждающую жидкость;
  • Отключите аккумуляторную батарею. Для этого просто снимается минусовая клемма;
  • Снимите облицовку, накладку лобового стекла и шумоизоляцию;
  • Демонтируйте вентилятор от печки;
  • Отсоедините хомуты вакуумного патрубка от корпуса отопителя;
  • Демонтируйте передний корпус воздухозаборника отопителя. Здесь точно спешить не стоит. Для облегчения демонтажа рекомендуем снять приборную панель. Внутри салона откручиваются крепежи, которые удерживают отопитель, а потом приподнимается;
  • Снимите пружинные скобы, гайки крепежа и передний корпус;
  • Отключите от радиатора все шланги;
  • От отопителя отсоедините задний кожух;
  • Из печки достаньте радиатор.

После проведенных манипуляций вы наконец сможете заменить заслонку.

При установке новой заслонке обязательно убедитесь, что вилка, расположенная на ее оси, четко зацепилась с рычагом. Если заслонка оказалась в поднятом положении, вы все сделали верно. В противном случае управлять устройством будет невозможно, потому о восстановлении функциональности печки можно забыть.

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте. Важно убедиться в отсутствии протечек и не плотности соединений шлангов.

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Проблема с приводом

Меняя заслонку, не забудьте проверить функциональность привода.

Если микромоторедуктор не работает, его придется отремонтировать или просто заменить на новый.

  1. Сняв облицовку и накладки с лобового стекла, непосредственно за вакуумным усилителем вашей «десятки» вы обнаружите микромоторедуктор. Отключите от усилителя два разъема — микромотора и микромоторедуктора.Теперь отвинтите саморезы и
  2. извлеките микромоторедуктор. Из него вам предстоит извлечь мотор.
  3. Подключите его к САУО, чтобы проверить работоспособность.

Если устройство не работает, можно попытаться его отремонтировать. Для этого:

  • Немного отогните спрессованный бортик и демонтируйте крышку;
  • Проверьте, в каком состоянии находится коллектор, щетки и подшипники;
  • Замените указанные компоненты или подправьте их;
  • Если зубцы шестерни стерлись на редукторе, его придется заменить;
  • Подшипники обязательно смажьте. В идеале следует использовать смазку на силиконовой основе;
  • Если указанные меры не помогли, просто установите новый агрегат.

Монтаж узла

Когда работа по восстановлению функциональности ММР закончена, установите его на место. Для этого:

  • Введите в прорезь рычага штифт рычага микромоторедуктора. Он находится на приводе заслонки;
  • Если рычаг повернут не должным образом, на двумя проводами подайте напряжение в 12В на контакты разъема мотора. Тут речь идет о желтых проводах. Так вы сможете вернуть рычаг в правильное положение;
  • Установив микромоторедуктор, проверьте его на предмет работоспособности, плюс проследите, как двигается привод заслонки вашего отопителя, исправно ли «пашет» рычаг управления печкой для регулировки температуры.

Выполним ремонт или замену заслонки и привода печки, вы сможете вернуть отопителю прежнюю функциональность и самостоятельно определять, какой температурный режим будет установлен внутри салона вашего ВАЗ 2110.

Источники: http://myautoblog.net/2015/02/pechka-vaz-2110-ustrojstvo-otopitelya-ventilyatora-zaslonok-video-zameny-radiatora-pechki-vaz-2110/, http://autoshaker.ru/remont-pechki-vaz-2110.html, http://luxvaz.ru/vaz-2110/105-zaslonka-pechki.html

ladafakt.ru

Заслонка для русской печи своими руками: инструкция с фото

Заслонка является обязательным атрибутом печи, без нее невозможно осуществлять готовку. Она помогает сохранить высокую температуру (жар держится почти 10 часов). Еще одна функция – регуляция тепла в помещении. Приоткрывая, полностью убирая или закрывая устье можно сильнее прогревать дом. Кстати, если дверцу открыть при захлопнутой вьюшке, можно сберечь тепло и одновременно проветрить помещение (это удобно зимой).

Устройство

Цель заслонки – сохранить жар, поэтому она должна плотно закрывать устье. Обычно у русских печек входное отверстие полукруглое, поэтому дверцы делаются с закругленными верхними краями. Перфорация или решетка не допустимы, конструкция дверцы должна быть сплошной.

Снимают заслонку с помощью ручки, прикрепленной с наружной стороны. Она бывает следующих видов:

  • П-образная, длинная (достаточно 1 шт., установленной горизонтально в центре заслонки).
  • Округлая (в этом случае делаются две ручки).
  • П-образная короткая (две ручки ставятся вертикально, параллельно друг другу).

На дверце иногда присутствует смотровое окошко (в народе называется «гляделкой»). Оно имеет круглую форму, диаметр составляет 3-5 сантиметров. Крышка окошка ставится на вращающееся крепление. На ней крепится маленькая ручка, позволяющая заглядывать внутрь, проверить готовность еды, состояние топлива.

В современных конструкциях на заслонку добавляют утеплитель, что позволит дольше сохранять жар. Стоит понимать, что такая дополнительная конструкция утяжелит заслонку, ее будет неудобно сдвигать в сторону (придется полностью вынимать дверцу).

Основные требования к заслонкам печек:

  • Соответствие размерам, формы устья печи (обеспечение герметичности).
  • Жароустойчивость (пожарная безопасность).
  • Удобство пользования (наличие ручек, небольшой вес).
  • Экологичность (не должны при нагревании выделяться токсичные соединения).

Также важен внешний вид заслонок. Дверцы находятся в центре фасада печки, сразу бросаются в глаза. Лучше, когда они изготавливаются в едином стиле с основной конструкцией.

к содержанию ↑

Материал изготовления

  1. Самый распространенный материал для заслонки – тонкий (0,3-0,6 миллиметра) лист черного железа. Даже при больших размерах дверцы конструкция получается достаточно легкой, удобной. Заслонка из железа весит 0,7-1,5 килограмм, с ней легкостью справится любая хозяюшка, готовящая еду в русской печке. Преимущество стальной дверцы: хорошо удерживают тепло, обеспечивает высокий уровень пожаробезопасности. Еще она удобна и надежна в эксплуатации. Минус: сильно нагревается, при случайном прикосновении можно обжечься.
  2. Второй вариант материала – дерево. Плюс в красоте и аутентичности (создает эффект старины). Не нагревается при затапливаемой печи, можно прикасаться к ней без защиты. Но стоит помнить, что дерево имеет небольшую пожарную безопасность. Деревянные заслонки перед использованием придется тщательно обработать огнеупорным лаком, с внутренней части оббить тонким стальным листом. Второй минус – цена, которая в итоге получится выше, чем за стальные листы.
  3. Третий вариант – чугун. Дверцы из него максимально герметичные, полностью защищающие дом от угарного газа, экологически чистые (при нагревании не выделяют ядовитых веществ). Чугунная заслонка более долговечная, может прослужить веками, не требуя реконструкции, замены. Минус – вес (в 2 раза тяжелее стальных листов), внешний вид (необработанная эмалью поверхность смотрится слишком грубо).
  4. Современные мастера русских печек предлагают клиентам заслонки из кристаллокерамики, огнеупорного кварца. Они современные внешне, легкие, прочные. Но из этих материалов изготовить дверцу самостоятельно затруднительно – требуется сложное оборудование.

Ручка для печи чаще делается из толстой стальной проволоки, на которую «сажают» деревянный валик. Это позволяет брать заслон без прихватки. Если устанавливается только стальная ручка без деревянной насадки, тогда при пользовании печкой придется пользоваться тряпкой (чтобы не обжечься от накаленного металла).

Фото разных вариантов заслонок для русской печи:

Фото 1

Фото 2

Фото 3

Фото 4

к содержанию ↑

Как сделать своими руками

к содержанию ↑

Материалы и инструменты

Если есть желание сделать дверку для печки своими руками, то понадобится:

  • Основной материал (чугунный лист, стальной лист, дерево).
  • Картон, фломастер, ножницы для изготовления шаблона.
  • Болгарка, чтобы резать металл, электролобзик.
  • Проволока диаметром диаметром 1.2 см (для стальных конструкций).
  • Болванки ручек с креплениями (чаще используются П-образные стальные прутья).

Для декорирования понадобятся: малярный скотч, термостойкий лак, кованые детали для украшения (не обязательно).

к содержанию ↑

Чертежи и размеры

Специальные чертежи не требуются. Болванку из картона по силам изготовить своими руками. Берется кусок картона размером немного больше устья, в центре делается отверстие.

Картонку помещают боком в арку, держа за центральное отверстие, прижимают с внутренней стороны к стенке топочного проема, обводят фломастером границы. Теперь надо вынуть заготовку, к вычерченной линии прибавить 3-4 миллиметров и вырезать шаблон.

Картонный трафарет стоит проверить, прежде чем приступить к созданию основной дверцы. Нужно попробовать вставить его в устье печи. Шаблон должен легко продвинуться до середины устья, затем упереться в стенки (не заваливаясь внутрь).

к содержанию ↑

Пошаговая инструкция

Схема создания печной заслонки включает этапы:

  1. Картонный шаблон прикладывается к основе, обводится.
  2. Просверливаются отверстия под крепления ручек.
  3. Выпиливается дверца по прочерченному контуру.
  4. Лишние элементы, появившиеся при отрезке, удаляются болгаркой или зачистным кругом.
  5. Щит с обратной стороны скрепляется шпонками по типу «ласточкин хвост».
  6. Для предотвращения загибания листа железа по краю его заворачивают на проволоку. Концы проволоки снизу загибают – эти «лапки» будут крепко держать заслонку внутри устья.
  7. Следующий этап – установка ручки. Концы крепят стальными заклепками в заранее просверленные отверстия.

    Схема изготовления

При необходимости дверца украшается. Самый простой вариант декорирования – покрыть специальной краской. Делается это так: переднюю часть заслонки покрывают малярной лентой, а заднюю обрабатывают темной термостойкой краской. После высыхания малярная лента снимается, передняя поверхность обрабатывается уретановым жаростойким средством (прозрачным лаком, дающим только блеск, или колорированной краской). Сверху можно нанести роспись или сварочным методом прикрепить кованые декоративные элементы.

Можно усовершенствовать конструкцию. Некоторые мастера предлагают устанавливать на заслоны таймеры, термометры. Другие по центру вставляют окошки из жаростойкого стекла (позволяют наблюдать за огнем без необходимости отодвигать дверцу). Это лишает печку самобытного национального очарования, зато добавляет удобства пользования.

к содержанию ↑

Установка и монтаж

Специальная установка традиционных печных заслонок не требуется, так как дверца не крепится, а помещается в середину устья. Когда хочется упростить пользование печкой, делается дверца на шарнирах. Заслонка для печи на поворотных петлях будет открываться и закрываться подобно двери. Ее делают из максимально легкой стали (тяжелый чугун петли не удержат).

Монтировать дверцу на петлях рекомендовано на рамку из металлических уголков. Вырезанные по размеру устья бока рамки схватываются сваркой, а швы обрабатываются болгаркой. На фасаде петлевой дверцы устанавливаются клиновидные запоры, обеспечивающие максимальную герметичность при закрытии.

Просто установите заслонку по центру печи

к содержанию ↑

Вывод

Заслонка – важный элемент, без которого печкой невозможно пользоваться. Чтобы печка правильно работала, устье делается строго под размер входного отверстия. При определенных навыках изготовить дверцу просто. Если сомневаетесь в своих силах, то лучше доверить дело профессионалам – сейчас многие компании предлагают создание разных частей русских печек под заказ.

pechnoy.guru

Ремонт заслонки печки ВАЗ 2110

Конечно, продукцию АвтоВАЗа самой качественной не назовешь. Но все же, при правильном уходе и достаточной сноровке можно сделать автомобиль достаточно комфортным, удобным, приносящим удовольствие.

Поговорим о тепле и уюте, в частности, о том, как произвести на ВАЗ 2110 ремонт заслонки печки, чтобы она обеспечивала именно ту температуру в салоне, которую вы задали.

Схема отопителя ВАЗ 2110

Распространенные неисправности

Чаще всего ВАЗ 2110 по части отопления страдает тем, что регулировка отопителем, что называется — не срабатывает. Невзирая на выбираемое положение ручки управления температурным режимом, из отопителя дует только холодный, либо, наоборот, только горячий воздух.

Причины такого явления могут иметь разное происхождение. Среди них:

  • Заклинивание ММР (микромоторедуктора), управляющего приводом заслонки;
  • У пластиковой заслонки (такими комплектовались первые ВАЗ 2110) разрушено посадочное гнездо, из-за заклинивания нормальное управление ею невозможно. Если редуктор работает, а заслонка не поворачивается, чаще всего можно расслышать своеобразные щелчки – это в гнезде проворачивается квадратный вал. Для такой неисправности есть только одно лечение – замена старой пластиковой заслонки с поролоновым утеплителем на новую. Лучше, более современную, металлическую, имеющую резиновый уплотнитель. Такая не коробится, не перекашивается, как ее пластмассовая сестра;
  • Чтобы окончательно решить, кого винить – заслонку или ММР, нужно еще обратить внимание на его блок управления. Он тоже – среди «подозреваемых».

Проверка исправности

Для начала, особенно если серьезный ремонт пока не входит в ваши планы, нужно попробовать помочь заслонке сесть на свое место. Для чего включить зажигание и, переводя регулятор в разные положения, произвести ручное движение заслонкой, пытаясь «усадить» ее как положено.

При такой проверке-настройке нужно вначале снять дефлектор, чтобы добраться к заслонке печки. Если у вас получится, и заслонка начнет двигаться, подчиняясь регулятору, можно считать что полумера удалась.

Дело в том, что при расшатанном гнезде нормальная работа невозможна, и со временем все равно понадобится замена заслонки печки ВАЗ 2110. Поэтому можно еще проехаться, если есть такая необходимость, но ремонт отопителя уже не за горами.

Если же обнаружится, что заслонкой можно управлять только вручную, когда зажигание включено, а регулятор поворачивают в крайние положения, тогда причиной наверняка служит ММР. Здесь чаще помогает не ремонт, а замена этого микромоторедуктора.

Кроме того, в том, что заслонка не работает так как положено, ее регулировка не дает нужного результата, можно еще винить микровентилятор с температурным датчиком, а также блок управления.

При выходе их строя любого из упомянутых узлов отопителя лучшее решение для ВАЗ 2110 – их замена, иначе ремонт позже потребует более значительных вложений.

Быстро и качественно заменить вентилятор печки поможет данный материал: https://vazweb.ru/desyatka/otoplenie/zamena-ventilyatora-pechki.html

Разборка

Естественно, замена заслонки ВАЗ 21210, которая работает плохо, или вовсе не желает менять положения, начинается с довольно хлопотного разбора. Вот его этапы:

  1. Сливание охлаждающей жидкости из системы отопителя;
  2. Отключение АКБ. Достаточно отсоединить «минус»;
  3. Снятие облицовки, накладки ветрового стекла, обивки шумоизоляции;
  4. Снятие вентилятора печки;
  5. Отсоединение от корпуса отопителя хомута вакуумного шланга;
  6. Снятие переднего корпуса воздухозаборника печки. Работа щепетильная и не быстрая. Для того, чтобы разборка пошла легче, может помочь снятие панели приборов. Из салона отвернуть винты, которыми крепится отопитель, затем его можно будет приподнять;
  7. Снятие пружинных скоб, винтов крепления и снятие переднего корпуса;
  8. Снятие с радиатора всех шлангов;
  9. Отсоединение заднего кожуха отопителя;
  10. Из печки нужно вынуть радиатор;
  11. Теперь становится возможной замена заслонки.

Прочитать подробнее о замене радиатора печки ВАЗ 2110 можно здесь: https://vazweb.ru/desyatka/otoplenie/zamena-radiatora-pechki.html

Обратная сборка

Новую заслонку на ВАЗ 2110 необходимо установить так, чтобы вилка на ее оси вошла в зацепление с рычагом. Правильно, если заслонка находится в поднятом состоянии. Иначе управление ей будет невозможным, и работа печки не восстановится.

Далее все ставим на свои места в обратном порядке. Заливаем охладитель. Проверяем работоспособность заслонок, герметичность шлангов и всех соединений. Затем включаем печку, и следим за отопителем. Если его работа нас удовлетворяет, значит, ремонт прошел успешно.

Занимаемся приводом

Одновременно с заменой заслонки проверяем ее привод, и если не работает ММР, необходимо или замена моторчика, или его ремонт.
После снятия облицовки и накладки ветрового стекла за вакуумным усилителем ВАЗ 2110 обнаруживаем ММР, отсоединяем два разъема – ММР и микромотора.

ММР нового образца
ММР старого образца

Далее откручиваем саморезы и достаем ММР, из которого извлекаем моторчик. Его работа проверяется путем подсоединения к САУО.

Обнаружив, что он нерабочий, можно поменять, но возможен и ремонт. Этапы таковы:

  • Частично отогнув спрессованный бортик, снять крышку;
  • Проверить состояние подшипников, щеток и коллектора;
  • Заменить или исправить их. При стертых зубьях шестерни редуктора ему нужна замена;
  • Для подшипников нужна силиконовая смазка.

Если после ремонта работа моторчика восстановлена, можно собрать ММР и установить его на место. В ВАЗ 2110 это делается так:

  • Штифт рычага ММР нужно ввести в прорезь рычага, который расположен на приводе заслонки печки;
  • Если указанный рычаг повернут не так, нужно двумя проводами подать напряжение 12 В к контактам разъема моторчика (сюда подходят желтые провода), и рычаг встанет в нужное положение;
  • После установки ММР проверьте, как он работает, заодно – как движется привод заслонки печки и работает рычаг управления отопителем для установки температуры в салоне ВАЗ 2110.

О замене моторчика печки на ВАЗ 2114 можно прочитать здесь: https://vazweb.ru/desyatka/otoplenie/zamena-motorchika-pechki-vaz-2114.html

Произведя правильный ремонт заслонки отопителя и ее привода, вы добьетесь того, что работа печки станет стабильной, обеспечивающей вам и пассажирам должный уровень комфорта в холода.

Оцените статью: Поделитесь с друзьями!

vazweb.ru

ВАЗ-2110. Самостоятельный ремонт привода заслонок отопителя. Проверка блока управления отопителем.

Стандартная неисправность этого отопителя отопителя — дует только холодным или только горячим воздухом, и на положение рукоятки регулировки температуры не реагирует.

Для начала, снимаем центральные сопла, передвигаем рукоятку направления потоков воздуха влево до конца (положение — всё в салон) и смотрим, как ведёт себя заслонка.

Включаем зажигание, меняем положение регулятора температуры с «минимум» (синяя точка) на «максимум» (красная точка) и смотрим на заслонку

Если при этой проверке заслонка не шевелится, то в большинстве случаев виноват заклинивший микромоторедуктор привода заслонки отопителя.

Бывает ещё разрушение посадочного гнезда заслонки, если она (заслонка) пластиковая. Такую неисправность можно определить на слух — слышно как работает редуктор, но заслонка не меняет положение. А иногда слышны щелчки проворачивания квадратного вала в посадочном гнезде.

Если заслонка не шевелится при такой проверке, то можно для начала попытаться помочь редуктору. Включив зажигание, и переводя рукоятку температуры из одного крайнего положения в другое, подёргайте заслонку рукой. Делать это надо осторожно, и без лишних усилий. Если заработало, то это можно расценить как полумеру, т.к. если уж нашлась причина, по которой заклинило, всё равно в скором времени клинанёт опять. Зато, если «отпустило» и заслонка заработала, становится ясно что нужно искать причину в самом редукторе.

Если чуда не произошло, и заслонка так и не реагирует, то следует проверить питание редуктора и блок его управления.

Проверка системы управления отопителем.

Схема управления отопителем

Для проверки, подсоединяем тестер к клеммам х1.2(розовый) и х1.8(коричневый). Включаем зажигание (САУО работает только при включенном зажигании). При переводе рукоятки температуры в крайние положения, на 10-15 секунд должно появиться управляющее напряжение 10В. Также при каждом переводе рукоятки температуры в крайние положения, полярность управляющего напряжения должна меняться. Если напряжение вообще отсутствует, значит неисправен контроллер САУО.
Внимание! Ни в коем случае не замыкайте эти контакты и не подавайте на них напряжение (например плюс аккумулятора). Этим вы убьёте выход операционного усилителя САУО, рассчитанного всего на 1А, и попадёте на ремонт или замену блока. Стоит отметить, что блоки старого образца (несколько видов, все с автоматической скоростью, с буквой «А», у рукоятки скорости — четыре или пять положений) между собой взаимозаменяемы, но не взаимозаменяемы с блоком нового образца (без буквы «А», пять положений скорости — «0-1-2-3-4»).

Если отопитель работает только в крайних положениях или вы подозреваете, что редуктор работает, а его вал проворачивается в гнезде заслонки, то следует проверить исправность датчика положения заслонки.

При переводе рукоятки температуры в крайние положения сопротивление между контактами х1.1(зелёный) и х1.4(голубой с пурпурной полосой) должно меняться. Пределы зависят от типа САУО и применяемой с ним модели микроредуктора:

для нового образца 5 КОм (горячо) — 1.2 КОм (холодно),

для старого 800 Ом (горячо) — 3.2 КОм (холодно).

Если сопротивление вообще отсутствует или вал редуктора вращается, а сопротивление при этом не меняется, то неисправен датчик положения заслонки. Поменять его можно в сборе с микроредуктором или переставить с редуктора такого же типа.

Если установлено, что контроллер САУО работает и выдаёт микромоторедуктору управляющее напряжение, а заслонка при этом не меняет своего положения, то придется снимать и проверять сам микромоторедуктор.

Крепится он на корпусе отопителя тремя саморезами, и снимать его можно без демонтажа отопителя.

Снятие микромоторедуктора.

Снимаем дворники, откручиваем указанные стрелками саморезы, две гайки по бокам, аккуратно выводим пластмассовый зацеп из отверстия в кузове и снимаем жабо.

Для удобства последующих ремонтов имеет смысл слегка усовершенствовать систему подачи жидкости омывателя лобового стекла. Для этого, разрезаем трубку подачи жидкости и вставляем в неё пластиковый соединитель. В данном примере используетсяи кусочек трубочки от баллончика с монтажной пеной.

После снятия жабо, открывается доступ к микромоторедуктору.

Установлен он слева от вакуумного усилителя тормозов и поэтому для того, чтобы открутить 3 самореза его крепления, следует использовать или очень короткую. или же очень длинную отвертку.

Как только моторедуктор будет снят и его вал выйдет из гнезда заслонки, сама заслонка упадёт в положение «холодно».

Разборка микромоторедуктора.

Итак, микромоторедуктор снят.

При помощи тонкой отвертки, аккуратно освобождаем зацепы корпуса, и располовиниваем корпус микромоторедуктора.

Вынимаем моторчик из корпуса.

Вставляем в разъём моторчика провода с питанием от САУО и проверяем, крутится ли он вообще.

Если моторчик не крутится, то правильнее будет заменить его на новый. Но, мы попробуем его реанимировать.

Отметьте положение крышки моторчика относительно его корпуса. Это делается для того, чтобы случайно не поменять полярность при сборке.

Аккуратно отгибаем опрессованный в двух местах бортик и снимаем крышку с моторчика. Разбираем моторчик.

Проверяем состояние коллектора и щеток моторчика, а также состояние подшипника в корпусе.

Если моторчик не работал, то пытаемся найти и устранить причину. Или же, заменяем его новым.

Если работал, то смазываем подшипники силиконовой смазкой.

Проверяем состояние шестеренок редуктора.

Одной из причин поломки редуктора при исправном моторчике является срез зубьев шестерни редуктора.

Опять же, правильным будет замена либо шестерни, либо всего редуктора. Но, мы и это попробуем восстановить.

Ремонт шестерни микромоторедуктора.

Для этого нам понадобится обычная чайная сода и суперклей.

Очищаем и обязательно обезжириваем обрабатываемый участок.

Посыпаем его содой.

Затем, наносим на соду немного суперклея. Имейте ввиду, что смесь застывает мгновенно. Главное не промазать и не налить клея мимо, например в другие зубцы.

Берем надфиль или очень тонкий напильник и выпиливаем новый зубчик на шестеренке. Дело это довольно тонкое и кропотливое.

Доводим до идеала, чтоб шестерни прокручивались свободно, без заеданий.

Той же силиконовой смазкой смазываем все валы и шестерёнки редуктора. Собираем и опрессовываем моторчик, соблюдая нанесённые метки.

Подключаем к редуктору разъёмы и проверяем его работу.

Если все работает исправно, то собираем все в обратном порядке.

Дополнительную информацию о Десятке / Ваз 2110 можно почитать здесь.



avtoved.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
