В запасные части поставляются вкладыши коренных и шатунных подшипников номинального и семи ремонтных размеров, которые приведены в табл. 5. Вкладыши ремонтных размеров отличаются от вкладышей номинального размера внутренним диаметром, уменьшенным на 0,05; 0,25; 0,50; 0,75; 1,0; 1,25 и 1,50 мм.

Вкладыши коренных и шатунных подшипников заменяйте без какой-либо подгонки.

В зависимости от износа шеек при первой смене вкладышей применяйте вкладыши номинального или, в крайнем случае, первого ремонтного размера (уменьшенные на 0,05 мм).

Вкладыши второго и последующих ремонтных размеров устанавливайте в двигатель только после перешлифовки шеек коленчатого вала.

Если же в результате многократных перешлифовок диаметры шеек коленчатого вала уменьшены настолько, что вкладыши последнего ремонтного размера окажутся непригодными для него, то соберите двигатель с новым валом.

Радиальный зазор в шатунных и коренных подшипниках коленчатого вала должен быть соответственно 0,020 — 0,049 мм и 0,020 — 0,066 мм.

Проверку величины радиальных зазоров производите с помощью набора контрольных щупов, выполненных из медной фольги толщиной 0,025; 0,05; 0,075 и 0,1 мм, нарезанных в виде полосок шириной 6 — 7 мм и длиной немного меньше ширины вкладыша. Кромки щупов должны быть зачищены для исключения порчи поверхности вкладыша.

Проверку радиального зазора производите в следующем порядке:

1. Снимите с проверяемой шейки крышку с вкладышем и положите поперек вкладыша предварительно смазанный маслом контрольный щуп толщиной 0,025 мм.
2. Установите на место крышку с вкладышем и затяните болтами, при этом болты остальных крышек должны быть отпущены.
3. Проверните коленчатый вал рукой на угол не более чем на 60 — 90 гр., во избежание повреждения поверхности вкладыша щупом.

Если вал проворачивается слишком легко, значит зазор больше 0,025 мм. В этом случае повторите проверку щупами 0,05; 0,075 мм и т д. до тех пор, пока провернуть коленчатый вал станет невозможно.

Толщина щупа, при которой вал проворачивается с ощутимым усилием, считается равной фактической величине зазора между вкладышем и шейкой коленчатого вала.

При замене вкладышей соблюдайте следующее:

1. Вкладыши заменяйте без подгоночных операций.
2. Следите, чтобы фиксирующие выступы на стыках вкладышей свободно (от усилия руки) входили в пазы в постелях вала.
3. Одновременно с заменой вкладышей очистите грязеуловители в шатунных шейках.

Замену шатунных вкладышей можно производить, не снимая двигатель с шасси автомобиля. Замену коренных вкладышей производите на двигателе, снятом с шасси автомобиля.

После замены вкладышей обкатайте двигатель, как указано в разделе «Обкатка двигателя после ремонта».

Если же при замене вкладышей двигатель не снимался с автомобиля, то на протяжении первой 1000 км пробега скорость не должна превышать 50 км/ч.

Одновременное заменой вкладышей проверяйте осевой зазор в упорном подшипнике коленчатого вала, который должен быть 0,075 — 0,175 мм. Если осевой зазор более 0,175 мм, замените шайбы 7 (рис. 65) и 8 новыми. Передняя шайба изготавливается четырех размеров по толщине: 2,350 — 2,375; 2,375 — 2,400; 2,400 — 2.425; 2,425-2,450 мм.

Рис. 65. Передний конец коленчатого вала: 1-манжета; 2-ступица шкива; 3-ступица демпфера; 4-прокладка; 5-шкив-демпфер; 6-упорная шайба; 7-передняя шайба; 8-задняя шайба; 9-штифт

Для проверки зазора в упорном подшипнике заложите отвертку (рис. 66) между первым кривошипом вала и передней стенкой блока и отожмите вал к заднему концу двигателя. Затем щупом определите зазор между торцом задней шайбы упорного подшипника и плоскостью бурта первой коренной шейки.

Рис. 66. Проверка осевого зазора коленчатого вала

Перед установкой вкладышей проверьте соосность коренных шеек коленчатого вала (стрелу прогиба). Для этого установите коленчатый вал в центры и проверьте положение осей коренных шеек по показаниям индикатора.

Передний и задний концы коленчатого вала уплотняются сальниками (рис. 65 и 67)

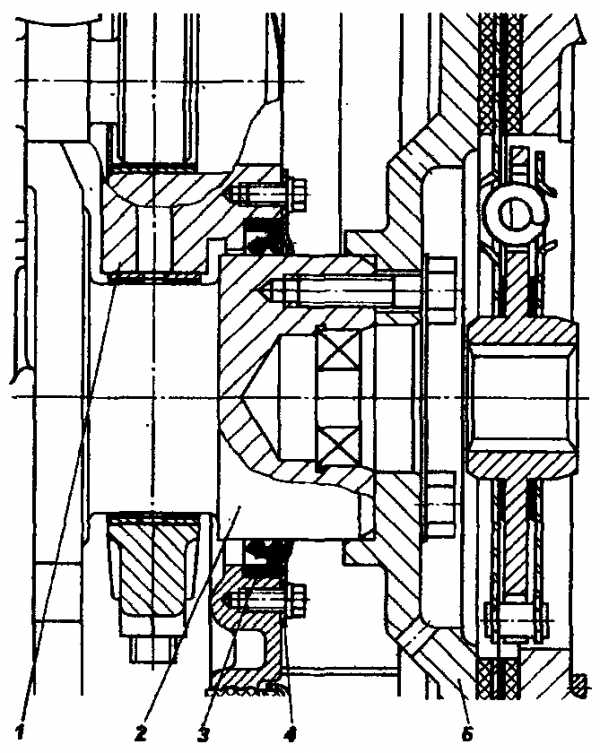

Рис. 67. Задний конец коленчатого вала: 1-блок цилиндров; 2-коленчатый вал; 3-самоподжимной сальник; 4-крышка сальника; 5 -маховик

Замена вкладышей коренных и шатунных подшипников коленвала УАЗ: https://uaz.service-manual.company/remont-dvigatelya/zamena-vkladishey-korennih-i-shatunnih-podshipnikov-kolenvala/

uaz.service-manual.company

Смена вкладышей коренных и шатунных подшипников

Необходимый специальный инструмент и приспособления:

• микрометр;
• пассиметр;
• динамометрический ключ с головками 15, 17 и 19 мм;
• пластинка-щуп толщиной 0,08 мм.

При решении вопроса о необходимости смены вкладышей подшипников следует иметь в виду, что диаметральный износ вкладышей и шеек коленчатого вала не всегда служит определяющим критерием. В процессе работы двигателя в антифрикционный слой вкладышей вкрапливается значительное количество твердых частиц (продуктов износа деталей, абразивных частиц, засасываемых в цилиндры двигателя с воздухом и т. п.). Поэтому такие вкладыши, имея часто незначительный диаметральный износ, способны вызвать в дальнейшем ускоренный и усиленный износ шеек коленчатого вала. Следует также учитывать, что шатунные подшипники работают в более тяжелых условиях, чем коренные. Интенсивность их износа несколько превышает интенсивность износа коренных подшипников. Таким образом, к решению вопроса о замене вкладышей необходим дифференцированный подход в отношении коренных и шатунных подшипников.

Во всех случаях удовлетворительного состояния поверхности антифрикционной заливки вкладышей коренных подшипников критерием необходимости их замены служит величина диаметрального зазора в подшипнике.

При решении вопроса о замене вкладышей шатунных подшипников нужно руководствоваться следующим правилом.

Если вкладыши шатунных подшипников к моменту разборки или ремонта двигателя проработали время, соответствующее пробегу автомобиля 45000 км и более, их следует заменить новыми, независимо от состояния поверхности и степени износа. В таких случаях для замены пригодны вкладыши нормального или первого ремонтного размеров. Профилактическая замена вкладышей позволяет поддерживать шатунные шейки в состоянии сохранности длительное время.

При оценке состояния вкладышей осмотром следует иметь в виду, что поверхность антифрикционного слоя считается удовлетворительной, если на ней нет задиров, выкрашиваний антифрикционного сплава и вдавленных в сплав инородных материалов (включений). Темная окраска поверхности заливки не является браковочным признаком.

Для замены изношенных или поврежденных вкладышей в запасные части поставляются вкладыши коренных и шатунных подшипников нормального и шести ремонтных размеров. Вкладыши ремонтных размеров отличаются от вкладышей нормального размера уменьшенным на 0,05; 0,25; 0,50; 0,75; 1,00 и 1,25 мм внутренним диаметром. В продажу вкладыши поступают комплектно, в количествах, требующихся на один двигатель.

После замены вкладышей как с одновременной перешлифовкой шеек коленчатого вала, так и без нее (а для коренных шеек также и в случае использования в двигателе прежних вкладышей) следует обязательно проверить диаметральный зазор в каждом подшипнике. Это позволит проверить правильность выбора ремонтных вкладышей.

Проверить диаметральный зазор в подшипнике можно измерением диаметров шейки коленчатого вала и вкладышей (в паре) данного подшипника с последующими несложными расчетами. Диаметр подшипника измеряют при вложенных вкладышах и затянутых с необходимым усилием болтов крышки подшипника.

Диаметральные зазоры в коренных подшипниках должны находиться в пределах 0,025—0,082 мм, а в шатунных — в пределах 0,025—0,076 мм.

Проверить диаметральный зазор в подшипнике можно также и с помощью пластинки-щупа а, закладываемой между шейкой вала и вкладышем.

Пластинка как для шатунного, так и коренного подшипника должна иметь толщину 0,08 мм, ширину 13 мм и длину на 5 мм меньше длины подшипника. По кромкам пластинку зачищают оселком, смазывают ее маслом, применяемым для двигателя, и укладывают на поверхность вкладыша так, чтобы длинной стороной она расположилась по продольной оси подшипника.

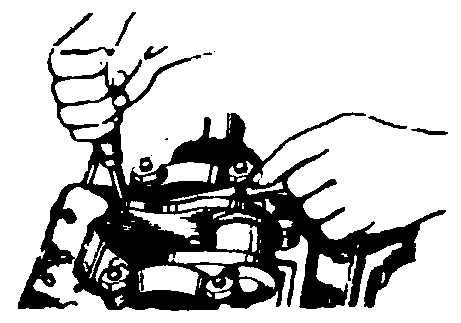

Рис. Укладка контрольной пластинки-щупа в шатунный подшипник: а — пластинка-щуп

При проверке затягивают болты крышки только того подшипника, в котором уложена пластинка-щуп, болты же крышек остальных подшипников остаются незатянутыми. Затягивать болты нужно осторожно, время от времени проворачивая коленчатый вал.

Если при поворачивании коленчатого вала рукой за маховик будет ощущаться значительное сопротивление — диаметральный зазор в подшипнике находится в допустимых пределах. Если же коленчатый вал будет провертываться почти так же легко, как и без контрольной пластинки — зазор в подшипнике больше нормального.

Требуемая величина диаметрального зазора в подшипнике в отдельных случаях может быть обеспечена без перешлифовки шейки, лишь применением ремонтных вкладышей, уменьшенных на 0,05 мм. Во всех других случаях необходимые зазоры получают шлифованием шеек и установкой в подшипники ремонтных вкладышей.

Если же в результате многократных перешлифовок диаметры шеек коленчатого вала уменьшены настолько, что вкладыши последнего ремонтного размера окажутся непригодными, то при очередном ремонте необходимо собрать двигатель с новым валом. Для такого случая в запасные части поставляется комплект 408-1000107, состоящий из коленчатого вала из набора вкладышей нормального размера.

Тонкостенные сменные вкладыши шатунных и коренных подшипников коленчатого вала изготовлены с высокой точностью. Требуемая величина диаметрального зазора в подшипнике обеспечивается только надлежащими диаметрами шеек коленчатого вала, получаемыми при перешлифовке. Поэтому вкладыши при ремонте двигателя заменяют без каких-либо подгоночных операций и только попарно. Замена одного вкладыша из пары не допускается. Из сказанного также следует, что для получения требуемого диаметрального зазора в подшипнике категорически запрещается спиливать или пришабривать стыки вкладышей или крышек подшипников, напаивать баббитом стыки указанных деталей или устанавливать прокладки между вкладышем и его постелью.

Невыполнение этих указаний приводит к тому, что будет нарушена правильность геометрической формы подшипников, ухудшится теплоотвод от них и вкладыши быстро выйдут из строя. Но более опасно то, что в подшипники со спиленными или пришабренными крышками нельзя в дальнейшем устанавливать новые вкладыши ремонтных размеров. В то же время испорченные механической подгонкой крышки подшипников не могут быть заменены новыми, поскольку на заводе они обрабатываются совместно с блоком цилиндров и с шатуном. Так как крышки подшипников не взаимозаменяемы, они не поставляются в запасные части, а поэтому двигатель с поврежденными крышками не поддается последующему ремонту.

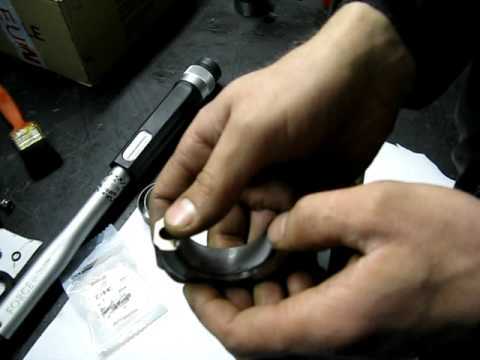

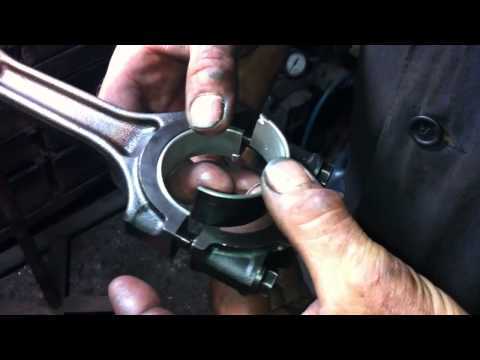

При установке шатунных и коренных подшипников нужно следить, чтобы фиксирующие выступы а на стыках вкладышей свободно (усилием руки) входили в гнезда b в крышке (или теле) подшипника.

Рис. Фиксирующий выступ вкладыша и гнездо для него в крышке подшипника

После замены вкладышей шатунных или коренных подшипников (или тех и других) и сборки двигателя необходимо соблюдать правила обкатки.

ustroistvo-avtomobilya.ru

Замена шатунных и коренных вкладышей

Если двигатель остановлен из-за низкого давления масла в магистрали, то в первую очередь проверьте состояние клапанов и ротора центробежного масляного фильтра, масляного насоса, отводящего патрубка масляного насоса и прокладок фланцев патрубка.

Только убедившись в исправности этих узлов, приступайте к проверке состояния коренных и шатунных подшипников.

Зазор между вновь установленными вкладышами и шейками коленчатого вала равен 0,065—0,115 мм для шатунных шеек и 0,070—0,126 мм для коренных при измерении в плоскости, перпендикулярной к плоскости разъема подшипников.

Шатунные и коренные вкладыши заменяйте, если зазоры между вкладышами и шейками коленчатого вала при нераскомплектованных деталях достигают следующих величин:

1. для шатунных подшипников 0,40 мм при овальности более 0,06 мм;
2. для коренных подшипников 0,40 мм при овальности более 0,1 мм;
3. если в результате измерений будет установлено, что зазор в подшипниках и овальность шеек коленчатого вала превышают допустимые, то перешлифуйте шейки коленчатого вала на следующий ремонтный размер согласно табл. 12.

Таблица 12. Размеры шеек коленчатого вала.

При замене вкладышей устанавливайте их того же номинала, который имеют шейки коленчатого вала.

Коленчатые валы, шатунные или коренные шейки которых изготовлены по размеру второго номинала на первой щеке имеют дополнительные обозначения:

«2К» — коренные шейки второго номинала.

«2Ш» — шатунные шейки второго номинала.

«2КШ» — шатунные и коренные шейки второго номинала.

При подборе вкладышей обращайте также внимание на обозначение размерной группы вкладыша по высоте. Размеры групп обозначаются на внутренней поверхности усиков знаком «+» или «—». В комплект входят вкладыши: один с маркировкой « + », другой — «—» или оба без маркировки.

При сборке кривошипно-шатунного механизма выполните следующие операции:

1.  промойте все детали дизтопливом и продуйте сжатым воздухом;
2.  смажьте подшипники дизельным маслом и уложите коленчатый вал;
3. установите крышки и затяните болты коренных подшипников, начиная от средней шейки, в 2—3 приема моментом 20— 22 кгс • м (200—220 Н • м). Вал должен от руки легко проворачиваться и иметь осевое перемещение 0,10—0,29 мм для нового дизеля и до 0,5 мм — бывшего в эксплуатации;
4. смажьте гильзы цилиндров дизельным маслом, расположите правильно замки поршневых колец и установите шатун с поршнем в гильзу цилиндров. Установите крышку в сборе с вкладышами и затяните гайки шатунных болтов моментом 14—16 кгс • м (140— 160 Н • м). Продольный люфт нижней головки шатуна для нового дизеля должен быть 0,25—0,55 мм, допустимый в эксплуатации до 0,70 мм.
