Выключатель стеклоподъемника – Распиновка кнопки стеклоподъемника ВАЗ

Не работает стеклоподъемник- ремонт кнопок стеклоподъёмников автомобиля Рено своими руками

Привет, друзья! На связи автор сайта blogvp.ru — Виталий. В этом посте хочу поделится тем, как можно довольно быстро, самому отремонтировать кнопки управления стеклоподъёмниками.
Речь пойдёт о кнопках в автомобиле Рено Меган Сценик 2, но подобные стоят и в других моделях автомобилей Рено и не только.
Поэтому проблема может быть общей для разных авто.
Проблема проявляется в следующем.
Стеклоподъёмники не работают адекватно, нажимаешь поднять стекло, а они опускают его или поднимают рывками, в общем работают как попало, сплошные мучения.
Раз так стекло опустил чуть — чуть и всё! Назад никак, только вниз… Пришлось с открытым окном до дома доезжать, зимой. Благо что не далеко было.
После этого случая решил — Нужно что то делать!
Мои подозрения сразу пали именно на кнопки управления, так как очевидно, что они давали не правильную команду.

Быстрая навигация по статье

Ремонт кнопок управления стеклами в авто, своими руками

Для начала нужно извлечь блок кнопок из дверей, это не сложно.

Блок кнопок управления стеклоподъёмниками автомобиля Рено

Для этого нужно поддеть и потянуть блок вверх, но обязательно с той стороны как на фото, где указано стрелкой.

Далее освобождаем кнопки от проводов и извлекаем их из корпуса.
Что бы отсоединить фишки с проводами нужно на этих фишках нажать язычок фиксатора в сторону указанной стрелкой. См Фото. И затем, раскачивая стягиваем фишки.

Снимаем фишку с проводами

Далее отжимаем фиксаторы удерживающие кнопку в корпусе блока — вы их увидите и вот кнопки передних стеклоподъёмников уже на рабочем столе.

Извлечённый блок кнопок на рабочем столе

Разбираем блок кнопок

Ну что же, теперь нужно разобрать этот блок с кнопками. Это тоже не сложно. Он состоит из двух половин которые нужно разъединить отжав фиксаторы по бокам. Перед нами теперь будет две половинки блока.

Две половинки одного блока кнопок

На этом разборка не закончена. Далее нужно разделить ещё на на несколько частей. Это чуть сложнее, но вполне по силам любому.

Чем то заострённым, но не сильно узким, что бы была хорошая площадь опоры, отделяем плату на которой припаяны кнопки и лампочки. Для этого как бы стягиваем плату с контактов на которые она насажена.

Отделяем плату с кнопками от контактов фишкиПродолжаем отделять плату от фишки

Вот и готово! Должно получится так. Как видите на контактах много окислов, их нужно зачистить, но в нашем случае не они причина неполадки. Задача — добраться до самих кнопок.

Плата с кнопками отделённая от фишки

Ниже фото того как выглядит плата со стороны монтажа, на ней запаяны четыре кнопки и две лампочки подсветки на 12 вольт.

• Плата со стороны монтажа
• Плата со стороны кнопок

Теперь время выпаять кнопки, ну если хотите и лампочки их тоже при необходимости можно заменить. Только на них надеты синие резиновые колпачки и стянуть их будет не просто, они скорее всего порвутся, так как прикипают. Так что приобретая лампочки поинтересуйтесь и ими.

Выпаиваем кнопки.

У каждой кнопки три вывода, кнопок в блоке четыре штуки — это только на передние стеклоподъёмники, и такой же второй блок из четырёх кнопок для подъёмников задних.

Для выпаивания понадобится паяльник 25 Ватт, вполне хватит, и оплётка для удаления лишнего припоя, такая продаётся в радио магазинах. Но можно и самому добыть из старых проводов, не обязательно что бы она была медной, главное что бы припой хорошо впитывался ей. (Эта же оплётка на Алике)

Ещё один способ — применит отсос припоя, тоже удобная штука для выпаивания радиоэлементов с множеством выводов. А это, его вариант с того же магазина

Я пользуюсь оплёткой для выпаивания

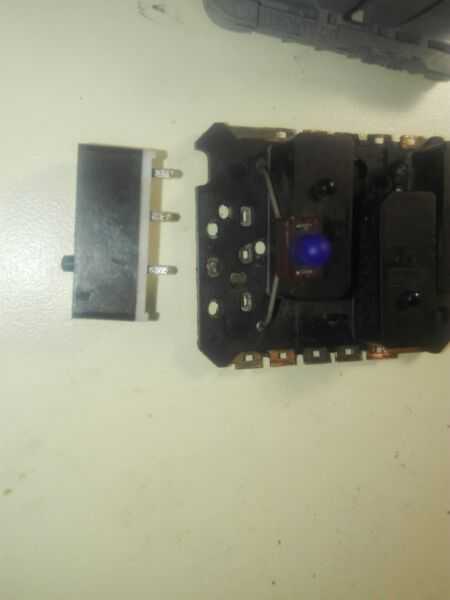

• Вот уже одна кнопка выпаяна
• А вот и все четыре кнопки отпаяны (Продолжил на другом месте)

Ремонт кнопок и почему возникает неисправность

Приступаем к ремонту кнопок. Проблема в том, что их рабочие контакты со временем окислились и между ними возникло электрическое сопротивление.
Так, при прозвонке кнопок тестером, обнаружено, что сопротивление возрастает порой до 2 кОм тогда как его не должно быть совсем.

Понятно, что в результате нажатия на такую кнопку, мозги авто, отвечающие за работу стеклоподъёмников «не понимают команды» они видят вместо коротко замкнутого контакта возникшее сопротивление и начинают вести себя как попало. Отсюда и невозможность адекватного управления стёклами.

Подобная неисправность имеет место быть не только в авто, например в телевидении тоже самое, вот статья на эту тему.

Итак-за ремонт

Цель — Нужно почистить контакты кнопок, конечно можно залить кнопки каким нибудь чистящим, специальным средством, но не у всех оно есть. А покупать баллончик ради этого нет смысла, всё легко устраняется без этих затрат. Разве что выпаивать пришлось. Но мы ведь не ищем лёгких путей — Верно?

Кнопка разбирается очень просто,

Кнопка, вид с торца

Теперь аккуратно подцепляем чем то острым и разделяем две части кнопки.

Разбираем кнопку чем то острым

В чёрной части находится толкатель — Следите за тем что бы он не выпал и не потерялся. А на белой половинке как раз и есть нужные нам контакты.

Разобранная кнопка

Вот эти контакты выделенные жёлтым нас и интересуют. Их нужно зачистить, но сделать это нужно нежно, ничего продирать с грубостью или наждачкой не нужно.

Для этого я использовал туже медную оплётку, просунув её между нужными группами контактов, слегка прижав их, поёрзал оплёткой туда — сюда.

Чистим контакты медной оплёткой

После этого измерения показали, что работа кнопки полностью восстановилась, проделываем это с остальными — Времени ушло менее 10 мин. на все.

После чистки, кнопки нужно собрать и запаять на место. Собрать не правильно не получится так как на половинках корпуса кнопок есть ключи (отмечено жёлтым) так же и запаять, неправильно тоже не выйдет — шаг у их ножек разный, по другому не вставить в отверстия платы.

Скошенные углы являются ключами для правильной сборки

Производим сборку блока кнопок

Для начала, перед запаиванием всего на место, необходимо подготовить плату и фишку с контактами.
Там нужно так же очистить ненужные окислы и освободить отверстия от остатков припоя для установки реле.

После запаивания всего на место, соединяем снова плату и ту часть которая будет фишкой для подключения проводов.
Обратите внимание, что при заводской сборке плата просто туго насаживалась на контакты. Я решил их немного обпаять для лучшего контакта, так после демонтажа, вероятно плата уже не сядет так туго.

Обпаянные контакты

На этом всё! Думаю дальнейший процесс сборки описывать не к чему.

Скажу только, что после этого несложного ремонта, стеклоподъёмники заработали как надо, чётко и без запинок.

blogvp.ru

Замена переключателя электростеклоподъемника • МОЙМЕХАНИК.РФ

Что это за услуга?

Переключатели электростеклоподъемника расположены в салоне автомобиля, как правило, на всех дверях. Этот переключатель при его активации водителем или пассажиром запитывает электродвигатель механизма стеклоподъемника, который поднимает или опускает стекло двери. Распространенными причинами неработоспособности электростеклоподъемника являются сгоревший предохранитель, неисправность переключателя или электродвигателя.

В современных автомобилях практически все системы автоматизированы, в том числе и стеклоподъемники. Их электрический вариант устанавливается практически на все машины, кроме самых бюджетных вариантов. Когда

не работает кнопка электростеклоподъемника, то требуется её ремонт или замена. В ином случае вы не сможете открыть/закрыть окно, что вызывает большой дискомфорт при использовании автомобиля.

Устройство и принцип работы

Электростеклоподъемники в отличие от своего механического аналога оснащены реверсивным электродвигателем. Запускается он при помощи специально кнопки, расположенной обычно на подлокотнике. Связь между ней и двигателем осуществляется посредством провода. Поэтому если не работает кнопка электростеклоподъемника, возможно поврежден именно он. Также стоит провести диагностику остальной электронники, возможно также требуется замена переключателя света фар или не работает переключатель фар.

В самом двигателе имеется редуктор с червячной передачей. Как только вы нажимаете на кнопку, он запускается и приводит в движение шестерню приводного механизма. Он, в свою очередь, соединен с подъемником, отвечающим за перемещение стекла. Он может быть трех видов: рычажным, тросовым и реечным.

Перед тем как начать ремонт, необходимо провести диагностику у специалиста и точно выяснить причину поломки. В таком случае вы сэкономите деньги и драгоценное время.





Имейте ввиду

Из ручного провода практически всегда можно сделать электрический, особенно если в более дорогих модификациях модели он имеется. Для этого достаточно установить электродвигатель и соединить его с подъемным механизмом.

Наши рекомендации

• Обязательно проводите плановый осмотр всех систем авто, в том числе и электростеклоподъемников, согласно рекомендациям производителя.
• Не допускайте попадания жидкостей в механизм, они могут вывести подъемник из строя.
• Слишком суровый климат может стать причиной поломки, поэтому старайтесь избегать использования автомобиля в критических условиях.

Замена переключателя электростеклоподъемника

Переключатель электростеклоподъемника

Переключатель электростеклоподъемника схема

Основные причины, почему это происходит

• Стеклоподьемник не поднимается и не опускается
• Посторонний шум при поднятии и опускание стеклоподъемника
• Стеклоподъемник работает с перебоями

Перечень основных работ:

• Снимите и замените переключатель стеклоподъемника.
• Проверьте мотор стеклоподъемника, проводку, разъемы, аккумулятор и предохранители.
• Проверьте правильность работы системы.

mymechanic.ru

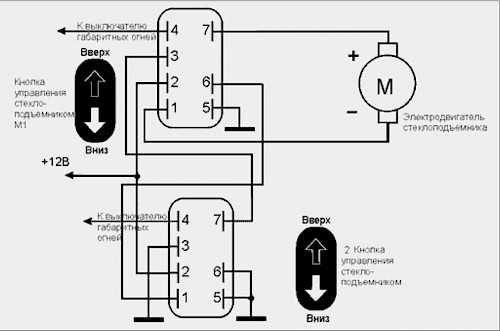

Схема кнопки стеклоподъемника ВАЗ 2114 2115

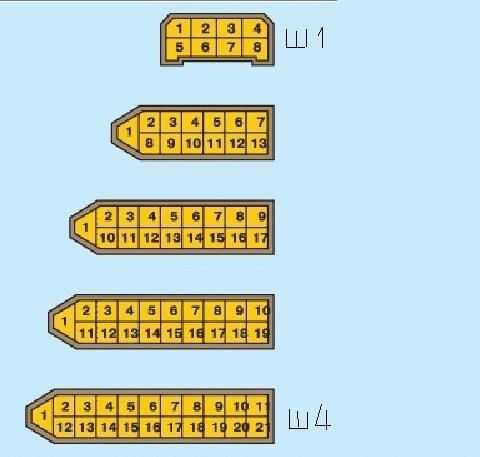

Условная нумерация штекеров в колодках монтажного блока:

Колодки Ш1 (Х1) и Ш4 (Х4) находятся в самом центре монтажного блока рядом друг с другом, практически «спарены».

Комментарии 8

даная схема полное говно проверено на своей ваз 2115, работает нормально только стеклоподьемник водительской двери правая толком не работает, то клинит то питание пропадает проще на каждый стеклоподьемник свое питание и своя кнопка

Огромное спасибо за Ваш весьма полезный и содержательный комментарий.
На представленной заводской схеме хорошо видно, что каждый стеклоподъемник получает свое питание через свою кнопку от монтажного блока. Схема достаточно проста. Так что даже интересно, чем схема-то виновата, что «правая толком не работает, то клинит то питание пропадает». И как «на каждый стеклоподъемник свое питание и своя кнопка» решит Вашу проблему.
Может, причину поискать в плохом контакте разъемов и накрывающемся механизме стеклоподъемника (кстати, это не редкость, механизм с тросиком, накрывается часто)?

подскажите x1 это + с ЧЯ? НЕТ фото колодки в монтажном блоке новом(2114) с которой брать + к ЭСП, а-то нихрена не могу найти(

эта схема получается на 3 кнопки! Но стеклоподъёмники идут с проводкой на 2 кнопки. Отдельно можно найти проводку именно на 3 кнопки, а то у меня как раз проблема с ними сейчас…
у меня сначала проблема была в том что левое стекло закрывается и открывается хорошо(быстро), а правое кое как. Так и не понял из-за чего( Потом решил что место где их уст. не подходящее(там где л=должен быть подогрев сидений, по середине), решил их перенести в двери, но уже на 3 кнопки. Все исполнение получилось идеально, но при подкл. всех кнопок на правой двери не раб! Сказал что из-за проводки, якобы она расчитана на 2 а не 3 кнопки. На улице жара под 30, а я с вентилятором катаюсь). Сам или может знакомые сталкивались с таким?!

А кто-нибудь пробовал по этой схеме подключать?, на верху вторая кнопка в подключении вызывает сомнение!

Схемка из букваря. Честно говоря, не присматривался изначально (у меня штатные), а теперь сам вижу, что нумерация контактов на кнопке «2», что сверху, откровенно говоря, «левая». Судя по всему, там должно быть зеркально отображена «внутренность» кнопки. Если ее «развернуть», то все становится на свои места.
В общем, все как всегда. Даже схемку из букваря необходимо дорабатывать «напильником». «Отразил», выкладываю.

Вчера по этой схемке ставил в девятку стеклоподъемники, все работает, схемка проверена всё работает))))

Ремонт, эксплуатация и замена стеклоподъемников на автомобилях Lada Samara

Не знаете, как заменить стеклоподъемник ВАЗ 2114? В нашей статье рассказано, какие существуют виды данных устройств, основные причины поломок и многое другое. Рекомендации подойдут для осуществления починки на практически любом автомобиле, относящемся к семейству «Лада Самара», если на нем не работают стеклоподъемники.

Устройство и виды стеклоподъемников

Стеклоподъемник ВАЗ 2115, ВАЗ 2114 и других моделей машин данной серии может быть двух основных видов. Кардинальных отличий механизмы на ВАЗ 2115 или 2114 от других моделей семейства не имеют.

Первый из них – это разборные. Они состоят из двух частей, мотора и трапеции, которые соединяются болтами с тонкой резьбой. При необходимости, можно заменить одну из этих деталей, оставляя другую. Раньше это был самый выгодный вариант, так как ремонт стеклоподъемника оказывался значительно дешевле. Чаще всего приходилось снимать и менять трапецию.

Но в последние годы найти качественную трапецию в продаже достаточно сложно. Практически все, что есть в магазинах, служат месяц или два, а потом снова требуют замены. Поэтому разборные модели устройств уже не такие популярные.

Вторым вариантом являются неразборные модели. Они цельные и не позволяют осуществлять замену отдельных деталей. Зато, новый неразборный заводской стеклоподъемник для ВАЗ 2113 и других моделей может прослужить до 3-5 лет, не требуя замены. А при адекватной эксплуатации даже дольше.

Помимо таких видов, устройства различают еще по принципу действия. Это механические и электростеклоподъемники ВАЗ 2114 и других моделей. Последние также подразделяются на рычажные, тросовые и реечные. Основное их различие – какие образом передается импульс движения от двигателя пластине, удерживающей стекло. Это может осуществлять тросом, рычагом или при помощи системы реек.

Распространенные неисправности

Одной из самых распространенных неисправностей является стирание шестерни. Обычно используется пластмассовая, которая со временем быстро стирается. Симптомом такой проблемы является рокот и треск, который слышен при подъеме или опускании стекла.

Также, может перегореть автоматический выключатель на электрических стеклоподъемниках, из-за чего ну будет работать включение. Еще, проблемы могут возникнуть с задними дверями. Они или вообще перестают работать или реагируют на нажатие клавиши с главного блока, но не на самих дверях. Проверьте проводимость тока.

Из строя может выйти и электрический моторчик. Для исправления нужно будет проверить напряжение в нем и проводку. Также может произойти механическое повреждение направляющих.

Инструкция по снятию

Если вы не знаете, как снять ручку стеклоподъемника – не отчаивайтесь, делается это просто. Перед снятием механизма, нужно демонтировать обшивку с двери. Потом обязательно разъедините колодку проводов и разъем стеклоподъемника. Потом выверните три гайки, которыми сам механизм крепится к двери. Далее два болта, которыми скреплены подъемник и само стекло.

Процесс демонтажа

Затем, поднимите стекло на самый верх и зафиксируйте, можно при помощи отвертки или попросить кого-нибудь его подержать. Но лучше его вытащить, потому что иначе есть риск, что стекло может разбиться.

Чтобы окончательно снять механизм, нужно дополнительно снять ручку двери. Для этого отверните два ее винта и протолкните ручку внутрь двери. Затем, нужно будет отсоединить резиновый держатель, который тягу на ручке удерживает. Закончив с этим, вы можете вытащить ручку, а потом и сам стеклоподъемник через то же отверстие. Теперь вы знаете, как снять ручку стеклоподъемника и весь механизм.

Особенности установки

Схема подключения обратна указанному выше способу снятия устройства и в целом особых нюансов не имеет. Если вы справились с операцией по снятию, то и установка электростеклоподъемников ВАЗ 2114 проблем не составит.

Единственный нюанс, о котором не стоит забывать, – это направляющие стеклоподъемника. Перед тем, как закончить соединение, лучше смазать их – тогда механизм прослужит дольше.

Видео «Замена электрического стеклоподъемника»

В этом видео автослесарь рассказывает, как проводится замена электрического механизма на популярных моделях ВАЗ (автор — В гараже у Сандро).

Электростеклоподъемники ВАЗ 2114, 2115. Электросхема

1 монтажный блок; 2 кнопки электростеклоподъемника на правой передней двери; 3 моторедуктор электростеклоподъемника правой передней двери; 4 моторедуктор электростеклоподъемника левой передней двери; 5 кнопки электростеклоподъемника на левой передней двери; 6 выключатель зажигания; К5 реле включения электростеклоподъемников; А к источникам питания; В к выключателю наружного освещения

Многие автомобили ВАЗ 2114 и ВАЗ 2115, выпущенные в последнее время, уже в базовой комплектации имеют Электростеклоподъемники, обычно только на передние двери. Комплектации первых версий ‘четырнадцатых’ и ‘пятнашек’ и близко не предусматривали ничего подобного — они комплектовались обычными механическими стеклоподъемниками.

В механизме электростеклоподъемника вместо зубчатого редуктора (как в механических подъемниках) есть только барабан, в отверстие которого вставляется вал электрического моторедуктора.

Моторедуктор в свою очередь состоит из червячного редуктора и электромотора постоянного тока. Его конструкция во многом аналогична моторедуктору дворников ветрового стекла. Моторедуктор — реверсивный (что позволяет ему как опускать, так и поднимать стекло), направление вращения выходного вала (открыть или закрыть окно) зависит от направления тока в обмотке якоря. От перегрузок он защищен встроенным термобиметаллическим предохранителем.

Моторедукторы 3 и 4, на приведенной выше схеме, включаются кнопками 2 и 5, расположенными на картах дверей в ручках подлокотников. Питания подается к кнопкам только при включеном зажигании через предохранитель F6 и реле электростеклоподъемников К5, которые располагаются в монтажном блоке 1.

В случае отказа электростеклоподъемников стоит начать с проверки предохранителя и реле электростеклоподъемников. Если это не дало результата — необходимо снять дверные карты и проверить наличие напряжения, поступающего к моторедукторам. Нужно восстановить нарушенные соединения в электро цепи (проводах), либо заменить неисправный моторедуктор, если проблема в нем.

Lada 2115 › Logbook › Кнопки ЭСП на современный лад

У многих владельцев автомобилей ВАЗ любая поломка — к тюнингу. Я не исключение. Одним злосчастным утром подвела меня кнопка привода электростеклоподъёмника на водительской двери. Чуть приоткрыл окно, а при попытке закрыть…щёлк, щёлк…»кончилась» кнопочка. Пришлось переставлять местами с той, что отвечает за работу ЭСП пассажирской двери. Откладывать в «долгий ящик» не стал, после честно отработанной недели добрался до гаража. Знал точно, что есть там кнопка такая. Быстро нашёл её…

… а еще нашел 2 вот таких кнопки.

Такие стоят на сколько знаю в калинах и приорах на всех дверях кроме водительской. О их существовании в гараже знал давно, но должного внимания не уделял. А нужно было. Разъём точь в точь как на кнопках Самар.
Как думаете каков был ход моих мыслей)))… Конечно решено ставить «модные» и современные вместо родных. Место для установки новых — подлокотники на дверях. Но кнопки только 2, а надо 3, да и как врезать в водительскую…Если 2 рядом, то сами кнопки нужно подрезать, а этого ох как не хотелось. Да и получится не очень красиво. Гоняя в голове такие вот мысли я отправился в магазин, за 3ей кнопкой. В магазине было найдено решение проблемы. Вот оно

Это спаренные кнопки от лада Гранта, на них тоже точно такие же разъёмы как на кнопках Самар. При цене отдельной кнопки 140р., эта стоит 190р., разница совсем не большая, а получил то, что хотел. Плюс одна кнопка остается в гаражных запасах))). Так же приобрёл заглушки в штатные отверстия на дверях.
Половина дела сделана, оставалось установить. Снял обшивки дверей, выковырял сразу старые пистоны, на которых они держались. Потом воспользовался маркером, ножом и золотым правилом: 7 раз отмерь, 1 отрежь. Кнопки сели ровно и плотно. Проводка на водительской двери проблем не создала, а вот на пассажирской пришлось наращивать. Не хватало буквально 3-4 см. Можно конечно было поднатянуть её, но вдруг чего оборвется или перетрется со временем. Хочется, чтобы все доработки были надежными и я терпеливо наращивал недостающие провода, изолируя все термоусадкой. Теперь все с запасом, нигде не тянет и не трет.
Обшивки благополучно встали на место, вместо родных кнопок поставил купленные заглушки, только вот новые пистоны подвели, пришлось идти в магазин снова. Там я купил хорошую альтернативу для них и все встало с 1 раза плотно и надежно. Об этой «альтернативе» отдельно в моём БЖ. А здесь остались фото готового результата:

Подъемники дверных стекол Ваз 2113-2114-2115

Электростеклоподъемниками лада самара 2 для опускания и подъема стекол передних дверей комплектуется часть выпускаемых .

В механизме стеклоподъемника вместо зубчатого редуктора, применяемого в механических стеклоподъемниках, имеется только барабан, в отверстие которого вставляется выходной вал мото редуктора.

Моторедуктор состоит из червячного редуктора и электродвигателя постоянного тока с возбуждением от постоянных магнитов. Его конструкция аналогична конструкции моторедуктора очистителя ветрового стекла. Моторедуктор (реверсивный, направление вращения выходного вала зависит от направления тока в обмотке якоря. Для защиты от перегрузок он имеет встроенный термобиметаллический предохранитель.

• Схема включения электростеклоподъемников дверей
• 1 – монтажный блок
• 2 – переключатель электростеклоподъемника правой передней двери
• 3 – моторедуктор электростеклоподъемника правой передней двери
• 4 – моторедуктор электростеклоподъемника левой передней двери
• 5 – переключатель электростеклоподъемника левой передней двери
• 6 – выключатель зажигания
• К5 – реле включения электростеклоподъемников
• А — к источникам питания
• В — к выключателю наружного освещения

Схема включения электростеклоподъемников Моторедукторы 3 и 4 включаются переключателями 2 и 5, расположенными на ручках подлокотников. Напряжение питания подается к переключателям при включении зажигания через предохранитель F6 и реле электростеклоподъемников К5, расположенные в монтажном блоке 1.

Если электростеклоподъемники не работают, то необходимо снять обивки дверей и проверить, подается ли напряжение к моторедукторам, проверить предохранитель и реле электростеклоподъемников, восстановить нарушенные соединения в проводах, неисправный моторедуктор заменить новым.

»

Отличная статья 0
