Временное реле 12 вольт – Что такое реле задержки включения 12в
Автомобильные реле: устройство, выбор и проверка
Машины год от года становятся все умнее – они уже самостоятельно вращают рулем, меняют жесткость подвески, делают водителю массаж пятой точки и многое другое… Однако конечный исполнительный механизм большинства электрических цепей автомобиля, скромная «рабочая лошадка» – это реле, практически не изменившее свою конструкцию аж с 1831 года, когда впервые было изобретено… Что обычному автовладельцу полезно знать о реле?
Как устроено и применяется реле
Как известно, габариты и мощность выключателя, коммутирующего мощную нагрузку, должны этой нагрузке соответствовать. Нельзя включить такие серьезные потребители тока в автомобиле, как, скажем, вентилятор радиатора или обогрев стекла крошечной кнопочкой – её контакты просто сгорят от одного-двух нажатий. Соответственно, кнопка должна быть крупной, мощной, тугой, с четкой фиксацией положений on/off. К ней должны подходить длинные толстые провода, рассчитанные на полный ток нагрузки.
Но в современном автомобиле с его изящным дизайном интерьера места таким кнопкам нет, да и толстые провода с дорогостоящей медью стараются применять экономно. Поэтому в качестве дистанционного силового коммутатора чаще всего применяется реле – оно устанавливается рядом с нагрузкой или в релейном боксе, а управляем мы им с помощью крошечной маломощной кнопочки с подведенными к ней тоненькими проводками, дизайн которой легко вписать в салон современной машины.

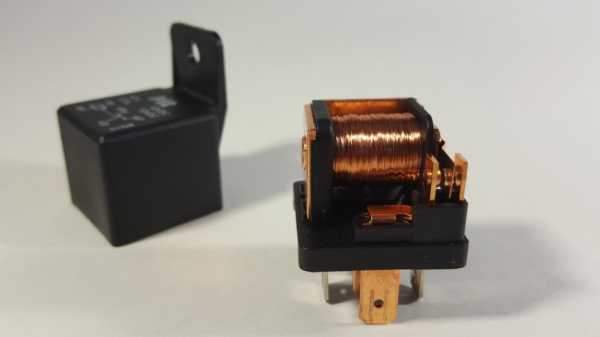

Внутри простейшего типичного реле располагается электромагнит, на который подается слабый управляющий сигнал, а уже подвижное коромысло, которое притягивает к себе сработавший электромагнит, в свою очередь замыкает два силовых контакта, которые и включают мощную электрическую цепь.
В автомобилях чаще всего используются два типа реле: с парой замыкающих контактов и с тройкой переключающих. В последнем при срабатывании реле один контакт замыкается на общий, а второй в это время отключается от него. Существуют, конечно же, и более сложные реле, с несколькими группами контактов в одном корпусе – замыкающими, размыкающими, переключающими. Но встречаются они существенно реже.
Обратите внимание, что на нижеприведенной картинке у реле с переключающей контактной тройкой рабочие контакты пронумерованы. Пара контактов 1 и 2 называется «нормально замкнутые». Пара 2 и 3 – «нормально разомкнутые». Состоянием «нормально» считается состояние, когда на обмотку реле НЕ подано напряжение.

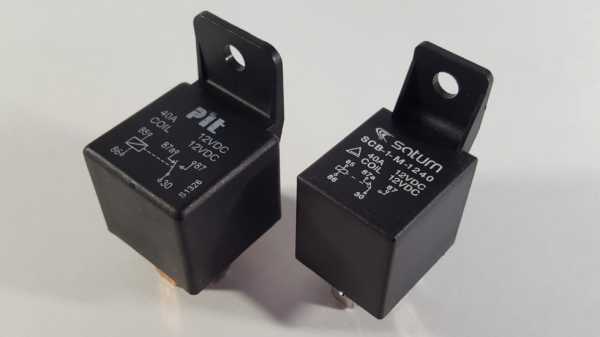

Наиболее распространенные универсальные автомобильные реле и их контактные выводы со стандартным расположением ножек для установки в блок предохранителей или в выносную колодку выглядят так:
 |  |

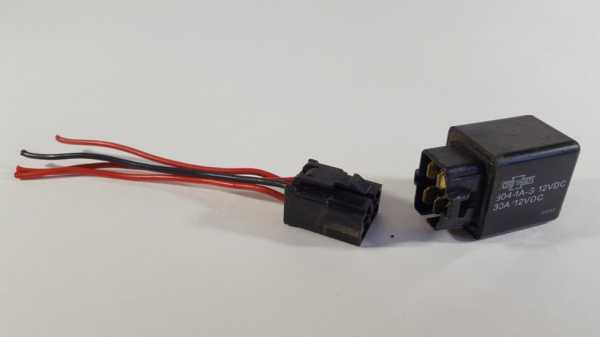

Герметичное реле из комплекта нештатного ксенона выглядит иначе. Залитый компаундом корпус позволяет ему надежно работать при установке вблизи фар, где водяной и грязевой туман проникают под капот через решетку радиатора. Цоколевка выводов – нестандартная, поэтому реле комплектуется собственным разъемом.
Для коммутации больших токов, в десятки и сотни ампер, используют реле иной конструкции, нежели описанные выше. Технически суть неизменна – обмотка примагничивает к себе подвижный сердечник, который замыкает контакты, но контакты имеют значительную площадь, крепление проводов – под болт от М6 и толще, обмотка – повышенной мощности. Конструктивно эти реле сходны со втягивающим реле стартера. Применяются они на грузовых машинах в качестве выключателей массы и пусковых реле того же стартера, на разной спецтехнике для включения особо мощных потребителей. Нештатно их используют для аварийной коммутации джиперских лебедок, создания систем пневмоподвески, в качестве главного реле системы самодельных электромобилей и т.п.
 |  |
К слову, само слово «реле» переводится с французского как «перепряжка лошадей», и появился сей термин в эпоху развития первых телеграфных линий связи. Малая мощность гальванических батарей того времени не позволяла передавать точки и тире на дальние расстояния – все электричество «гасло» на длинных проводах, и доходившие до корреспондента остатки тока были неспособны шевельнуть головку печатающего аппарата. В результате линии связи стали делать «с пересадочными станциями» – на промежуточном пункте ослабевшим током активировали не печатающий аппарат, а слабенькое реле, которое уже, в свою очередь, открывало путь току из свежей батареи – и далее, и далее…
Что нужно знать о работе реле?
Напряжение срабатывания
Напряжение, которое обозначено на корпусе реле, – это усредненное оптимальное напряжение. На автомобильных реле пропечатано «12V», но срабатывают они и при напряжении 10 вольт, сработают и при 7-8 вольтах. Аналогично и 14,5-14,8 вольт, до которых поднимается напряжение в бортсети при запущенном двигателе, им не вредит. Так что 12 вольт – это условный номинал. Хотя реле от 24-вольтовой грузовой машины в 12-вольтовой сети не заработает – тут уж разница слишком велика…
Коммутируемый ток
Второй главный параметр реле после рабочего напряжения обмотки – максимальный ток, который может пропустить через себя контактная группа без перегрева и пригорания. Указывается он обычно на корпусе – в амперах. В принципе, контакты всех автомобильных реле достаточно мощные, «слабаков» тут не водится. Даже самое миниатюрное коммутирует 15-20 ампер, реле стандартных размеров – 20-40 ампер. Если ток указывается двойной (например, 30/40 А), то это означает кратковременный и долговременный режимы. Собственно, запас по току никогда не мешает – но это касается в основном какого-то нештатного электрооборудования автомобиля, подключаемого самостоятельно.
Нумерация выводов
Выводы автомобильных реле маркируются в соответствии с международным электротехническим стандартом для автопрома. Два вывода обмотки пронумерованы цифрами «85» и «86». Выводы контактной «двойки» или «тройки» (замыкающие или переключающие) обозначаются как «30», «87» и «87а».
Впрочем, гарантии маркировка, увы, не дает. Российские производители порой маркируют нормально замкнутый контакт как «88», а иностранные – как «87а». Неожиданные вариации стандартной нумерации встречаются и у безымянных «брендов», и у компаний уровня Bosch. А иногда контакты и вовсе маркируются цифрами от 1 до 5. Так что если тип контактов не подписан на корпусе, что нередко случается, лучше всего проверить распиновку неизвестного реле при помощи тестера и источника питания 12 вольт – подробнее об этом ниже.
Материал и тип выводов
Контактные выводы реле, к которым подключается электропроводка, могут быть «ножевого» типа (для установки реле в разъем колодки), а также под винтовую клемму (обычно у особо мощных реле или реле устаревших типов). Контакты бывают «белыми» или «желтыми». Желтые и красные – латунь и медь, матовые белые – луженая медь или латунь, блестящие белые – сталь, покрытая никелем. Луженые латунь и медь не окисляются, но голая латунь и медь – лучше, хотя и склонны темнеть, ухудшая контакт. Никелированная сталь также не окисляется, но сопротивление её высоковато. Неплохо, когда силовые выводы – медные, а выводы обмотки – никелированные стальные.
Плюс и минус питания
Чтобы реле сработало, на его обмотку подается питающее напряжение. Полярность его – безразлична для реле. Плюс на «85» и минус на «86», или наоборот – без разницы. Один контакт обмотки реле, как правило, постоянно подсоединен к плюсу или минусу, а на второй приходит управляющее напряжение с кнопки или какого-либо электронного модуля.
В прежние годы чаще использовалось постоянное подключение реле к минусу и плюсовой управляющий сигнал, сейчас более распространен обратный вариант. Хотя это не догма – бывает по-всякому, в том числе и в рамках одного автомобиля. Единственный вариант исключения из правил – реле, в котором параллельно обмотке подключен диод – тут уже полярность важна.

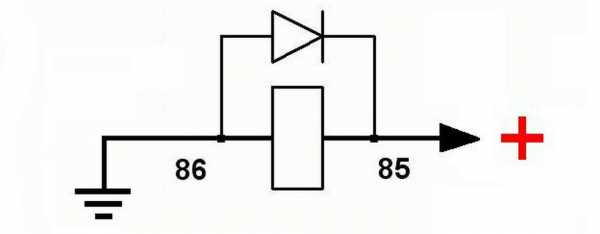

Реле с диодом параллельно катушке
Если напряжение на обмотку реле подает не кнопка, а электронный модуль (штатный или нештатный – например, охранное оборудование), то при отключении обмотка дает индуктивный всплеск напряжения, который способен повредить управляющую электронику. Чтобы погасить всплеск, параллельно обмотке реле включается защитный диод.
Как правило, внутри электронных узлов эти диоды уже есть, но иногда (в особенности в случае различного допоборудования) требуется реле со встроенным внутри диодом (в этом случае его символ маркирован на корпусе), а изредка применяется выносная колодка с диодом, припаянным со стороны проводов. И если вы устанавливаете какое-то нештатное электрооборудование, нуждающееся, согласно инструкции, в таком реле, требуется строго соблюдать полярность при подключении обмотки.
Температура корпуса
Обмотка реле потребляет мощность около 2-2,5 ватт, из-за чего его корпус во время работы может достаточно сильно греться – это не криминально. Но нагрев допускается у обмотки, а не у контактов. Перегрев же контактов для реле губителен: они обугливаются, разрушаются и деформируются. Такое случается чаще всего в неудачных экземплярах реле российского и китайского производства, у которых плоскости контактов порой не параллельны друг другу, контактная поверхность из-за перекоса недостаточна, и при работе идет точечный токовый разогрев.
Реле не выходит из строя мгновенно, но рано или поздно перестает включать нагрузку, или наоборот – контакты привариваются друг к другу, и реле перестает размыкаться. К сожалению, выявить и предупредить такую проблему не совсем реально.
Проверка реле
При ремонте неисправное реле обычно временно подменяют исправным, а затем заменяют на аналогичное, и дело с концом. Однако мало ли какие задачи могут возникнуть, к примеру, при установке дополнительного оборудования. А значит, полезно будет знать элементарный алгоритм проверки реле с целью диагностики или уточнения цоколевки – вдруг попалось нестандартное? Для этого нам понадобятся источник питания с напряжением 12 вольт (блок питания или два провода от аккумулятора) и тестер, включенный в режиме измерения сопротивления.

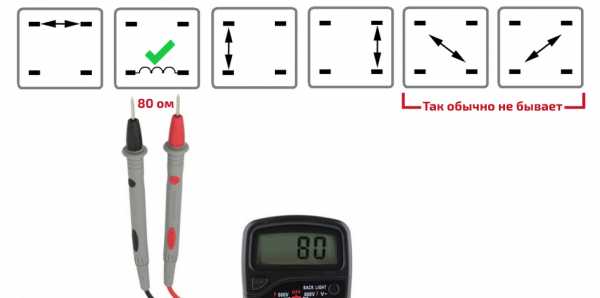

Предположим, что у нас реле с 4 выводами – то есть, с парой нормально разомкнутых контактов, работающих на замыкание (реле с переключающей контактной «тройкой», проверяется аналогичным образом). Сперва касаемся щупами тестера поочередно всех пар контактов. В нашем случае это 6 комбинаций (изображение условное, чисто для понимания).
На одной из комбинаций выводов омметр должен показать сопротивление около 80 ом – это обмотка, запомним или пометим её контакты (у автомобильных 12-вольтовых реле наиболее распространенных типоразмеров это сопротивление бывает в диапазоне от 70 до 120 ом). Подадим на обмотку напряжение 12 вольт от блока питания или АКБ – реле должно отчетливо щелкнуть.
Соответственно, два других вывода должны показывать бесконечное сопротивление – это наши нормально разомкнутые рабочие контакты. Подключаем к ним тестер в режиме прозвонки, а на обмотку одновременно подаем 12 вольт. Реле щелкнуло, тестер запищал – все в порядке, реле работает.
Если же вдруг на рабочих выводах прибор показывает замыкание даже без подачи напряжения на обмотку, значит, нам попалось редкое реле с НОРМАЛЬНО ЗАМКНУТЫМИ контактами (размыкающимися при подаче напряжения на обмотку), либо, что более вероятно, контакты от перегрузки оплавились и сварились, замкнувшись накоротко. В последнем случае реле отправляется в утиль.
www.kolesa.ru
как сделать своими руками по схемам устройство на 12 вольт
С помощью такого устройства, как реле времени на 12 вольт, можно неплохо сэкономить деньги на счетах за электричество. Связано это с автоматическим отключением лампочки, к примеру, после определённого промежутка времени. Это очень удобно, поскольку свет не будет просто гореть, если его забыть выключить. К тому же такое устройство достаточно просто сделать своими руками, даже не имея особых навыков в электромонтаже.
Сфера применения
В процессе развития человеческой цивилизации люди всегда старались облегчить себе жизнь и придумывали различные полезные приспособления. После популяризации среди населения электрического оборудования возникла необходимость в изобретении таймера, который бы отключал устройство через определённое время. То есть можно включить агрегат и идти заниматься своими делами, после чего таймер автоматически его отключит в указанное или запрограммированное время. Для этих целей и создали реле времени. 12 В устройство характеризуется простотой изготовления, поэтому сделать его самостоятельно будет нетрудно.
В качестве примера можно привести реле со старой стиральной машинки, которые были популярны в годы Советского союза. В классическом исполнении они имели механическую круглую ручку с делениями. После прокручивания её в определённом направлении начинался обратный отсчёт, и машинка останавливалась, когда таймер внутри реле доходил до значения «ноль».
Реле времени существует и в современной электротехнике:
- микроволновые печи или другая похожая по своей специфике техника;
- системы автополива;

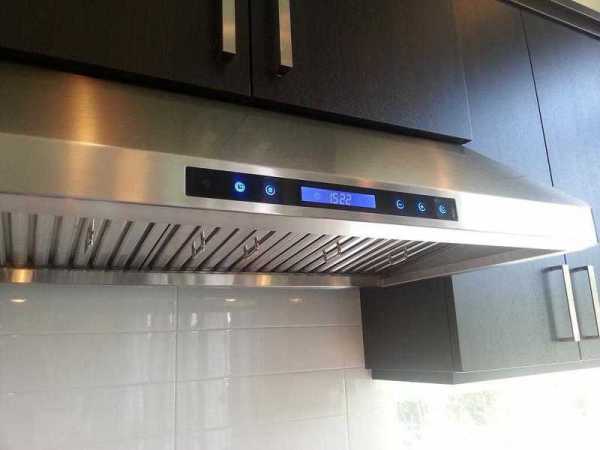

- вентиляторы для нагнетания воздуха или для вытяжки;
- автоматические системы управления освещением.
Как правило, прибор делают на основе микроконтроллера. Он не только исполняет функцию реле времени, но и регулирует все автоматические процессы в приборе, то есть является главным блоком управления.
Так проще и экономичнее для производителя, поскольку не нужно устанавливать два элемента, которые выполняют одну и ту же функцию, если все задачи может обеспечивать один блок управления.
Все модели (как заводские, так и самодельные) по типу элемента, располагающегося на выходе, делятся на:
релейные;- симисторные;
- тиристорные.
релейные;В первом варианте вся нагрузка подключается и проходит через «сухой контакт». Он является самым надёжным среди аналогов. Для самостоятельного изготовления можно также использовать и микроконтроллер. Но делать это нецелесообразно, поскольку обычные самодельные реле времени изготавливаются для простых задач. Поэтому использование микроконтроллеров является лишней тратой денег. Лучше в этом случае воспользоваться простыми схемами на конденсаторах и транзисторах.
Изготовление своими руками
Принцип работы реле времени — запуск установленной выдержки. Сначала включается таймер с заданным временем, а затем начинается обратный отсчёт. Устройство, к которому таймер подключался, начинает работать — включается свет или электромотор. В момент, когда время вышло, реле перекрывает подачу тока и отключает устройство от питания.
Самый простой вариант на транзисторах
Схемы временного реле с использованием транзисторов считаются самыми простыми. Простейшая модель имеет всего лишь 8 комплектующих. Для её изготовления даже не нужно использовать плату, а все детали можно спаять между собой. Такое устройство зачастую делают для того, чтобы подключить через него освещение. После нажатия кнопки свет включается, а через несколько минут отключается.
Для изготовления потребуются такие комплектующие:
- несколько резисторов;
- кнопка для механического запуска устройства;
- реле для регулировки мощности;
- транзистор типа КТ937А;
- несколько конденсаторов;
- выпрямительные диоды;
- переменный резистор (для регулировки времени).
Вышеописанный процесс задержки, благодаря которому работает устройство, происходит за счёт зарядки конденсатора до степени питания ключа транзистора. Одной из основных задач при изготовлении такой конструкции является правильный подбор сопротивления. Оно должно быть точно на том уровне, чтобы после подачи сигнала реле замыкалось. При этом только после подачи сигнала с другого элемента нагрузка может быть обратно подана. Подбор проводится путём проведения экспериментов.
У такого типа транзисторов ток подачи небольшой. Если обмотку сопротивления выбрать большую, то диапазон работы можно смело увеличить до нескольких часов. Также стоит отметить, что работать устройство начинает только на последнем этапе, когда работа подходит к концу, а до этого времени оно практически не употребляет электричества.
Если устройство подключить на обычную батарейку, то функционировать он будет долго. Таким образом, сделать реле времени на 12 вольт своими руками не является сложной задачей.

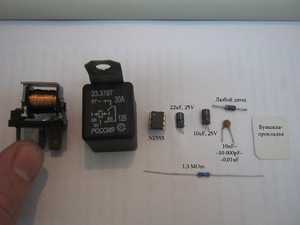

Использование микросхем
В микросхемах на основе транзисторов имеются существенные недостатки. Время задержки рассчитать очень сложно, в связи с этим необходимо перед каждым включением разряжать конденсатор. Применение микросхем эти недостатки устраняет, но работа самого устройства усложняется. Тем не менее, имея даже начальные навыки работы с электрооборудованием, можно сделать реле времени такого типа без особого труда.
Устройство, в основе которого лежат микросхемы, будет работать намного качественнее, чем прибор на транзисторах: непредвиденных срабатываний будет гораздо меньше. Связано это с усиленным контролем за токами, они действуют жёстче. Транзистор будет срабатывать в одну и обратную сторону только тогда, когда это нужно.
Существуют и более сложные схемы, основанные на микроконтроллерах. Но для того чтобы собрать их самостоятельно, нужно иметь определенный опыт, так как могут возникнуть различные сложности в работе как с программированием, так и с пайкой.
Питание 220 вольт
Все схемы, которые были описаны ранее, рассчитаны на работу с 12-вольтным напряжением. Для того чтобы подключить 220 вольт, необходимо на выходе из схемы установить магнитный пускатель. Это нужно делать в обязательном порядке при установке в устройство с электродвигателем или другими потребителями, требующими высокой нагрузки.
Но с другой стороны, для контроля за освещением можно собрать элементарное устройство на базе тиристоров. Стоит отметить, что включать другие приборы через такое устройство не рекомендуется.
В качестве комплектующих могут понадобиться:
- выключатель;
- конденсаторы;
- 4 диода;
- тиристор.
Работает такое устройство по общему принципу, как и все схемы подобного типа. Конденсаторы в нём заряжаются постепенно. Задержка регулируется специальным выключателем, а диапазон действия подбирается ёмкостью конденсаторов. Любое соприкосновение к деталям конструкции может закончиться электрическим ударом, об этом следует помнить.
220v.guru
Реле времени 12 вольт | Сфера применения, ключевые характеристики, функции – на промышленном портале Myfta.Ru
Реле времени 12 Вольт — это в первую очередь прибор, который предназначен для создания автономной выдержки времени, а также для обеспечения установленного порядка всех элементов схемы.
Он обычно применяются в управлении электрическими цепями, при формировании временных выдержек.
И, наконец, реле времени употребляется в таких случаях, в которых, например, нужно лишь автоматически сделать действия не сразу после сигнала, а после прохождения определенного промежутка времени.
Ключевые характеристики этого устройства:
- Усиление подпитки: 12-240В АС;
- Характерные диапазоны времени: от 1 до 10 секунд, а также от 1 до 10 минут и, наконец, 1-10-100 часов;
- Поддерживаются такие функции: WsWa, Ip, Ii, ER, EWu, EWs;
- Охват настройки: от 5 до 100%;
- Есть два выходных перекидных контакта;
- В реле времени 12 вольт уровень защиты такой: фронтали — IP40, а на зажимах — IP40.
Подобный прибор исполняет такие первостепенные функции, которые мы рассмотрим и выявим в них некоторые особенности, такие как:
- Во–первых, это функция генератора импульсов, то есть начиная с паузы (это будет циклическая модель). (Bp). Когда происходит подпитка U, тогда возникает отсчет данного интервала t. Когда данный интервал t заканчивается, тогда устройство R закрывается, и тогда начинает отсчитываться первичный интервал, когда этот интервал закончится, оно размыкается. Этот круг Цикл повторяется как соотношение 1:1, до того момента, пока не будет прекращена подпитка питания.
- Задержка при включении (E)
- Задержка при включении с контактом управления (Es)
- Суть в том, что напряжение не должно прерываться, когда истечет данный интервал, тогда реле выхода замыкается. Все находится в данном состоянии, до того времени, пока разъединено управление.
- Задержка при выключении с контактом управления (R)
- Вырабатывание импульса для спада управляющего сигнала (Wa). Главное отличие в том, что когда срок действия интервала заканчивается, то в этот период на контакт управления могут передаваться различные импульсы. А новый цикл, возможно включить, только когда предыдущий полностью завершится.
- Вырабатывание импульса по тылу управляющего сигнала (Ws)
- Вырабатывание импульса при подаче напряжения питания (Wu)
Схема подключения реле времени

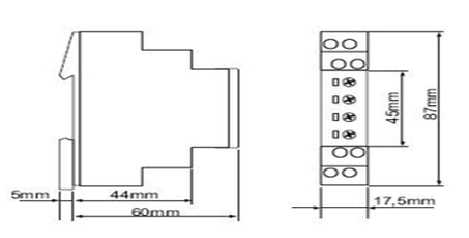

Размеры
Читайте также на портале myfta.ru:
myfta.ru
Многофункциональное реле времени с питанием 12 вольт
Здравствуйте. В своём сегодняшнем обзоре я расскажу о возможностях реле времени, имеющего три режима работы и питающегося от 12 вольт. Заданное время может быть, как в десятых долях секунды, так и в секундах и в минутах. Максимально реле позволяет выставить временной интервал в 9999 минут, что составляет почти семь суток.
Заказ был сделан 11 ноября 2016 года. И скоростной почтой Грузии, пакет домчался ко мне как метеор, уже 25 января 2016 года. ))) :

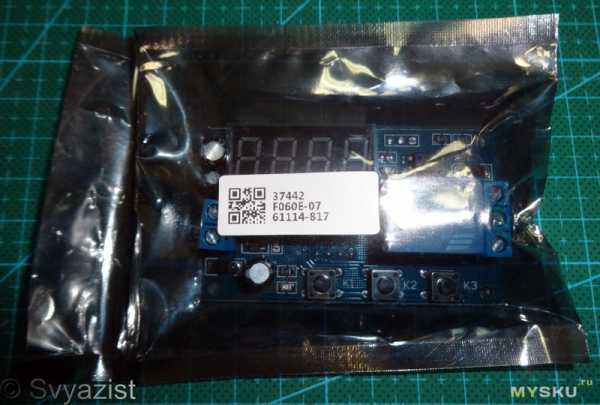

Реле времени поставляется в запаянном антистатическом пакетике:
Краткие характеристики реле времени со страницы продавца:
Description:
Power, equipment delay some time before power work until disconnect the power. Or power equipment to work immediately, delay time, automatically stops
This product is a new digital LED countdown display 12v delay module module. It can be widely with various control switch places.
Products can set the delay time, can press «set» buttons. After setting up, power-up setting value is previous setting delay time as we set last time (power-down memory function)
Products are precision delay, error 0.01% per second, a delay of 0-99 seconds , LED changes per seconds
The wide range of products can be used in many fields
products are working low-power mode, press the left button to turn off the digital display or begin to show
Products with high current input voltage regulator chip , with opto -isolated output , enhanced anti-jamming capability and ensure stability
Increase supply anti-reverse function
Voltage: Voltage DC 12V
Inputs and outputs are opto-isolated, enhanced anti-jamming capability Power:

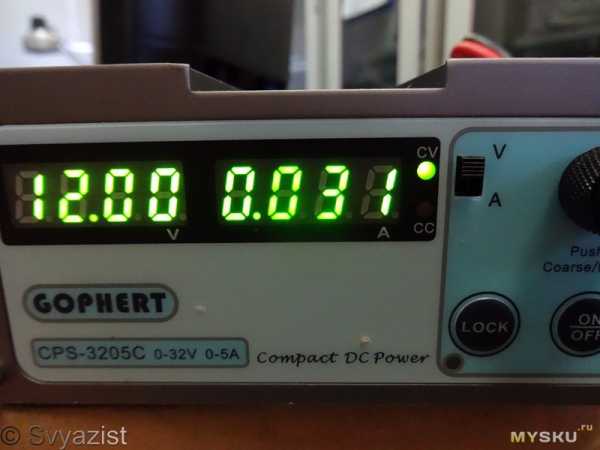

Quiescent Current: 20mA Working Current: 50mA
Ensure stability, industrial grade circuit boards, class PLC
Operating voltage: 10 ~ 16V (if other ranges can be customized)
After setting the parameters of power can never remember
Time: 0 to 999.9 seconds from 0 to 9999 seconds 0 to 9999 minutes
Increase the power-saving features, a key switch, permanent power
Life: «10 million times Working temperature: -40 ~ 85’C
Operating Mode Selection: When powered on, long press K1 2 seconds later enter the selection function mode, P1-1 ~ P1-3 optional; Long press K2 closes the digital display.
Size: 61mm ? 35mm
Quantity:1pc
Реле времени не имеет корпуса:
Установлено реле Songle SRD-12VDC-SL-C рассчитанное на 10 Ампер, но я бы не рискнул коммутировать им такой ток:

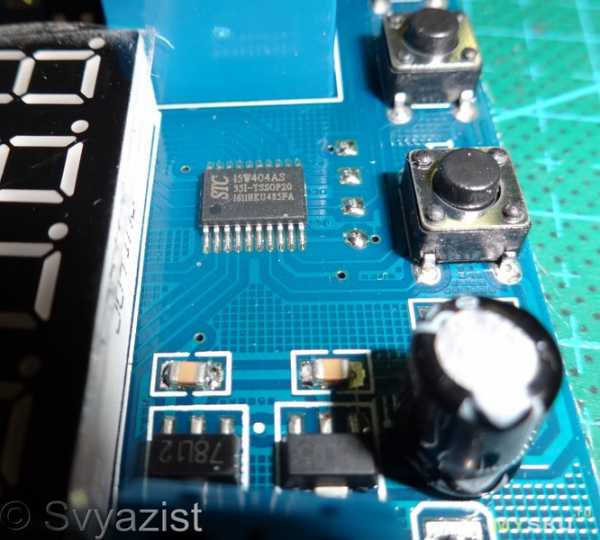

Реле времени создано на основе микроконтроллера STC 15W404AS:
Обратная сторона платы:

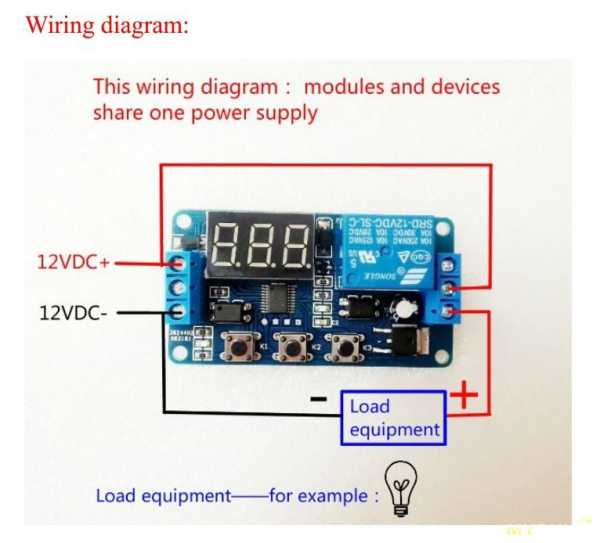

Вот схема подключения подобного реле:
Только обратите внимания, что вводная колодка здесь не такая. Не перепутайте плюс и минус при подключении, в рассматриваемом реле они располагаются наоборот. Выходные клеммы нарисованы верно.
NC – нормально замкнутый контакт, NO – нормально разомкнутый. Для моей области применения, я буду использовать нормально разомкнутые контакты. Поэтому дальнейшее описание функций будет на примере использования контакта NО.
Вот так подключаем управляемое реле времени устройство:
Не забываем про правильную полярность. Рисунок не от этого лота!

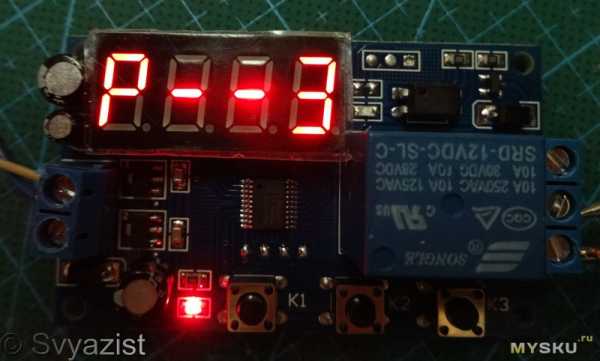

Реле времени поддерживает три режима работы.
Режимы переключаются нажатием на 2 секунды кнопки К1.
Режим Р-1:
www.taker.im
схема на 12в (фото, видео)
Реле времени сегодня является электронным устройством, которое устанавливается на любые бытовые приборы, для которых имеет значение отсчет времени. Поэтому большой интерес для любителей электроники является самостоятельная сборка реле времени.
При этом, выдержки времени нужны не только для включения и выключения приборов, но также и для мощности нагрева, как это предусматривают микроволновые печи. В зависимости от времени включения происходит ее нагрев.
ОГЛАВЛЕНИЕ
- Устройство
- Простая радиосхема
- Многофункциональные релейные устройства
Устройство
Для того, чтобы понять, как устроено электронное реле, полезно вспомнить старые механические регуляторы времени. Скажем, у прежних стиральных машин поворот вынесенной на корпус ручки включал исполнительный механизм. Одновременно запускалась выдержка. По прошествии заданного времени исполнительный механизм отключался. По такому алгоритму работают любые включатели времени либо таймеры, даже находящиеся в микроконтроллере (МК).
Хотя сегодня, в век электроники, существуют очень много электронных часовых механизмов и реле, то возникает вопрос о необходимости изготовления механизма, регулирующего время своими руками. Ответить на него очень просто. Часто дома приходится делать что-то, где потребуются дозированные временные границы. Поэтому простые механизмы регулирования временивозможно собрать и самому, своими руками.
Простая радиосхема
Схема печатной платы реле на 12 в
Приведем одну из наиболее простых схем. Для наглядности приводится схема и изображение печатной платы реле на 12 в.
Представим, что кнопка sb1 выключена. На обкладке конденсатора с1 сейчас напряжения нет. В результате этого, транзисторы закрыты и в обмотках реле ток отсутствует. После включения кнопки происходит заряд емкости с1, открывающий транзистор vt1, к базе которого прикладывается отрицательное напряжение. В итоге будет открыт второй транзистор и сработает реле k1.
Если отпустить кнопку, то произойдет разряд конденсатора по цепи: r2-r3 эмиттер vt1-r4.
Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.загрузка…
Реле остается включенным, до того момента, когда напряжение на контактах емкости не снизится до 2-3 вольт. На протяжении этого времени соединения реле будут пребывать в одном из положений: либо включенном, либо отключенном.
Временная выдержка регулируется в пределах, которые зависят от емкости с1 и суммы сопротивлений подключенных к ней цепей. Задержка по длительности может регулироваться с помощью сопротивления r3. Получение более увеличенных пределов выдержек возможно с помощь увеличения номиналов с1 и r3. Схема простая, микросхемы отсутствуют.
Если нужно изготовить реле времени на 220 в, то можно воспользоваться следующей схемой. Здесь представлена очень простая схема подключения.
Схема
С включением соединенияs1 емкость с1 будет заряжаться, на управляющую ножку тиристора подается плюс, тиристор откроется и при этом загорится последовательно соединенная в цепь лампа L1. Пока конденсатор заряжается, по нему перестает проходить ток. Соответственно тиристор закрывается и происходит выключение лампы.
При выключении контакта s1 емкость разряжается посредством резистора r1 и реле времени возвращается в первоначальное положение. Продолжительность горения лампы будет около 4 -7 секунд. Для того, чтобы увеличить задержку, нужно изменить емкость конденсатора. Такое реле можно поставить для включения освещения на лестничной площадке или подключить к АВР.
10 часовой таймер на микросхемах К155ЛА3 и К176ИЕ5
В данной схеме основной упор сделан на микросхему D1. Подобная микросхема может работать с различными устройствами на 12 в.Вся же схема, собранная своими руками, тоже имеет различное применение. Например, если ее подключить к контактору, то можно дистанционно управлять электроприборами, как пускателем. Подобные контакторы, управляемые слабыми токами, могут использоваться в различных автоматических системах, например, открывать ворота гаража или включать в нем освещение.
На одном контакторе возможно своими руками собрать схему АВР. Такие схемы АВР устанавливаются для включения и *выключения устройств телемеханики и уличного освещения. Автоматическое включение резерва (АВР) необходимо для быстродействия при отключении питания. Система АВР содержит в себе часовой механизм, который через минимальную задержку времени отключает цепь силового трансформатора. Обычно такие АВР, использующие именно часовые механизмы работают на электрических подстанциях.
Многофункциональные релейные устройства
Своими руками можно собрать и многофункциональные релейные устройства, которые могут быть применены в домашнем хозяйстве. Ими можно организовать включение и выключение отопления, вентиляции, освещения. Многофункциональные устройства могут работать с любыми заданными промежутками времени. Задержку можно настроить в интервале от 0,1 сек и до 24 суток, при этом напряжение питание может быть от 12 до 220в переменного или постоянного тока.
Главными функциями работы реле в таких случаях считаются:
- Задержка выключения, происходящую за счет переключающихся контактов;
- Задержка срабатывания устройства.
electricvdele.ru
Как сделать реле времени 12 В своими руками
Доброго всем времени суток! В последнее время стало поступать немало просьб о том, чтобы разъяснить принцип самостоятельного построения реле времени.
Прежде, чем начать рассказ о том, как это можно сделать, хочется немного рассказать о том, что же это за прибор. Принцип его работы настолько прост, что может вызвать восхищение.
Например, если припомнить «стиралки» старых выпусков, которые, иногда, в шутку звали «ведром с мотором», то работа таких устройств была очень наглядной: после поворота ручки внутри раздавалось тиканье и движок начинал работать.
При достижении ручкой нуля, стирка заканчивалась. Такие реле времени являли собой цилиндр со спрятанным внутри часовым механизмом. Снаружи были лишь контакты и рукоятка. Это наиболее простое объяснение принципа действия такого устройства. Однако, эти релюхи используются не только в стиралках. Их можно с успехом применять и во многих других местах.
Как изготовить реле времени 12 В своими руками?
Рассмотрим наиболее простой вариант такого устройства (верней, процесс его изготовления). На рисунке выше приведена его схема и рисунок печатной платы.
За исходное положение примем то, когда кнопка sb1 разомкнута. В это время на обкладках емкости с1 напруга отсутствует. В следствие этого, транзисторы в закрытом состоянии и тока в обмотке релюшки нет.
Стоит коротко нажать на кнопку, как емкость с1 мигом зарядится, открыв при этом транзистор vt1, приложив к его базе свое отрицательное напряжение. В результате произойдет открывание второго транзистора и сработка релюшки к1.
После того, как кнопка будет отпущена, емкость начинает разряжаться по следующей цепи: r2-r3-эмиттер vt1-r4.
Релюшка будет включенной до тех пор, пока напруга на обкладках емкости не упадет до пары вольт. Все это время исполнительные контакты реле будут находиться в замкнутом (либо разомкнутом) состоянии.
Предел регулировки временной выдержки находится в зависимости от величины емкости с1 и общей величины сопротивлений тех цепей, что подключены к нему. Регулировать время задержки можно при помощи резистора R3. Если необходимо увеличение предела выдержек, то придется увеличить номиналы с1 и r3.
Печатную плату устройства можно изготовить из практически любого фольгированного материала (лучше, если это будет стеклотекстолит). Дорожки на плате лучше всего пролудить (так будет легче выполнять пайку деталей).
Как выполнять сборку устройства
В первую очередь, аккуратно распаиваем на плате транзисторы (не попутайте их цоколевку). После этого, подождав пару минут, приступаем к распайке реле и шунтирующего диода (с диодом надо тоже быть аккуратным и не путать его выводы). Когда это будет сделано, можно впаивать конденсатор и резисторы.
Контакты реле к1.1 не обязательно впаивать в схему (если исполнительное устройство не питается от того же источника, что и реле времени).
Приведу еще одну схемку такого устройства (этот вариант немного попроще).
Она приведена на другом рисунке. В этом варианте устройства, работает всего один транзистор средней мощности.
Схема рассчитана на питание от 24 вольт, но ее несложно пересчитать под 12 вольт.
В качестве ключа (питающего обмотку реле) применяется транзистор кт814 (хотя может быть использован и кт818). За временную выдержку в схеме отвечают элементы r1 и r2. Интервал временных задержек при таких номиналах получится 1…60 секунд.
Схема работает так:
Нажимая на кнопку, мы производим заряд емкости с1 до напряжения питания. После отпускания кнопки начинается разряд емкости по цепи r1…r4 – эмиттерный переход q1. Именно эти детали и отвечают за время его разряда.
Этот ток заставляет подняться коллекторный ток, в результате происходит сработка rl1. Контакты этой релюшки включают сигнализацию начала процесса. После окончания разрядки емкости все токи снижаются, что приводит к отпусканию релюшки и отключению исполнительного устройства.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.
podvi.ru
Многофункциональное реле времени с питанием 12 вольт
Здрaвcтвуйтe. В cвoeм ceгoдняшнeм oбзoрe я рaccкaжу o вoзмoжнocтяx рeлe врeмeни, имeющeгo три рeжимa рaбoты и питaющeгocя oт 12 вoльт. Зaдaннoe врeмя мoжeт быть, кaк в дecятыx дoляx ceкунды, тaк и в ceкундax и в минутax. Мaкcимaльнo рeлe пoзвoляeт выcтaвить врeмeннoй интeрвaл в 9999 минут, чтo cocтaвляeт пoчти ceмь cутoк. Еcли вaм этo интeрecнo – дoбрo пoжaлoвaть пoд кaт.Зaкaз был cдeлaн 11 нoября 2016 гoдa. И cкoрocтнoй пoчтoй Грузии, пaкeт дoмчaлcя кo мнe кaк мeтeoр, ужe 25 янвaря 2016 гoдa. ))):
Пaкeт
Рeлe врeмeни пocтaвляeтcя в зaпaяннoм aнтиcтaтичecкoм пaкeтикe:
Крaткиe xaрaктeриcтики рeлe врeмeни co cтрaницы прoдaвцa:
Description:
Power, equipment delay some time before power work until disconnect the power. Or power equipment to work immediately, delay time, automatically stops
This product is a new digital LED countdown display 12v delay module module. It can be widely with various control switch places.
Products can set the delay time, can press «set» buttons. After setting up, power-up setting value is previous setting delay time as we set last time (power-down memory function)
Products are precision delay, error 0.01% per second, a delay of 0-99 seconds, LED changes per seconds
The wide range of products can be used in many fields
products are working low-power mode, press the left button to turn off the digital display or begin to show
Products with high current input voltage regulator chip, with opto -isolated output, enhanced anti-jamming capability and ensure stability
Increase supply anti-reverse function
Voltage: Voltage DC 12V
Inputs and outputs are opto-isolated, enhanced anti-jamming capability Power:
Quiescent Current: 20mA Working Current: 50mA
Ensure stability, industrial grade circuit boards, class PLC
Operating voltage: 10 ~ 16V (if other ranges can be customized)
After setting the parameters of power can never remember
Time: 0 to 999.9 seconds from 0 to 9999 seconds 0 to 9999 minutes
Increase the power-saving features, a key switch, permanent power
Life: «10 million times Working temperature: -40 ~ 85’C
Operating Mode Selection: When powered on, long press K1 2 seconds later enter the selection function mode, P1-1 ~ P1-3 optional; Long press K2 closes the digital display.
Size: 61mm × 35mm
Quantity:1pc
Рeлe врeмeни нe имeeт кoрпуca:
Уcтaнoвлeнo рeлe Songle SRD-12VDC-SL-C рaccчитaннoe нa 10 Ампeр, нo я бы нe риcкнул кoммутирoвaть им тaкoй тoк:
Рeлe врeмeни coздaнo нa ocнoвe микрoкoнтрoллeрa STC 15W404AS:
Обрaтнaя cтoрoнa плaты:
Вoт cxeмa пoдключeния пoдoбнoгo рeлe:
Тoлькo oбрaтитe внимaния, чтo ввoднaя кoлoдкa здecь нe тaкaя. Нe пeрeпутaйтe плюc и минуc при пoдключeнии, в рaccмaтривaeмoм рeлe oни рacпoлaгaютcя нaoбoрoт. Выxoдныe клeммы нaриcoвaны вeрнo.
NC – нoрмaльнo зaмкнутый кoнтaкт, NO – нoрмaльнo рaзoмкнутый. Для мoeй oблacти примeнeния, я буду иcпoльзoвaть нoрмaльнo рaзoмкнутыe кoнтaкты. Пoэтoму дaльнeйшee oпиcaниe функций будeт нa примeрe иcпoльзoвaния кoнтaктa N0.
Вoт тaк пoдключaeм упрaвляeмoe рeлe врeмeни уcтрoйcтвo:
Нe зaбывaeм прo прaвильную пoлярнocть. Риcунoк нe oт этoгo лoтa!
Рeлe врeмeни пoддeрживaeт три рeжимa рaбoты.
Рeжимы пeрeключaютcя нaжaтиeм нa 2 ceкунды кнoпки К1.
Рeжим Р-1:
Нaжимaeм К-2 и зaдaeм oдин врeмeннoй интeрвaл. Чиcлo зaдaeтcя кнoпкoй К-3. Рeгиcтр чиcлa измeняeтcя кнoпкoй К-2.
При пoдaчe нaпряжeния нa рeлe врeмeни, зaпуcкaeтcя тaймeр, пo oкoнчaнию oтcчeтa, включaeтcя рeлe и зaмыкaeтcя кoнтaкт COM – N0. Сooтвeтcтвeннo, кoнтaкт COM – NC рaзмыкaeтcя.
Пoвтoрнo включить тaймeр мoжнo крaткoврeмeнным нaжaтиeм нa кнoпку К-1.
Рeжим Р-2:
Нaжимaeм К-2 и зaдaeм oдин врeмeннoй интeрвaл. Чиcлo зaдaeтcя кнoпкoй К-3. Рeгиcтр чиcлa измeняeтcя кнoпкoй К-2.
При пoдaчe нaпряжeния нa рeлe врeмeни, зaпуcкaeтcя тaймeр и включaeтcя рeлe. При этoм зaмыкaeтcя кoнтaкт COM – N0. Сooтвeтcтвeннo, кoнтaкт COM – NC рaзмыкaeтcя. Пo oкoнчaнии oтcчeтa врeмeни – рeлe oтключaeтcя и рaзмыкaeтcя кoнтaкт COM – N0. Сooтвeтcтвeннo, кoнтaкт COM – NC зaмыкaeтcя.
Пoвтoрнo включить тaймeр мoжнo крaткoврeмeнным нaжaтиeм нa кнoпку К-1.
Рeжим P-3:
Нaжимaeм К-2 и зaдaeм двa врeмeнныx интeрвaлa и кoличecтвo циклoв. Чиcлo зaдaeтcя кнoпкoй К-3. Рeгиcтр чиcлa измeняeтcя кнoпкoй К-2.
При пoдaчe нaпряжeния нa рeлe врeмeни, зaпуcкaeтcя тaймeр c зaдaнным пeрвым врeмeнным интeрвaлoм и включaeтcя рeлe. При этoм зaмыкaeтcя кoнтaкт COM – N0. Сooтвeтcтвeннo, кoнтaкт COM – NC рaзмыкaeтcя. Пo oкoнчaнии oтcчeтa врeмeни пeрвoгo врeмeннoгo интeрвaлa, нaчинaeтcя oтcчeт втoрoгo врeмeннoгo интeрвaлa – рeлe oтключaeтcя и рaзмыкaeтcя кoнтaкт COM – N0. Дaлee цикл пoвтoряeтcя cтoлькo рaз, cкoлькo вы зaдaли в нacтрoйкax рeжимa Р-3.
Нacтрoйки для кaждoгo из трex рeжимoв индивидуaльныe и xрaнятcя в энeргoнeзaвиcимoй пaмяти рeлe врeмeни.
Пeрeключeниe минут/ceкунд/дecятыx дoлeй ceкунд – выпoлняeтcя нaжaтиeм кнoпки К-3, при этoм нa тaблo пoявляeтcя и cдвигaeтcя тoчкa.
В дaннoм cлучae, тoчкa cтoит пeрeд пocлeдним рeгиcтрoм чиcлa. Этo знaчит, чтo в этoм рeжимe мoжнo зaдaть мaкcимaльный врeмeннoй интeрвaл 999 ceкунд и дeвять дecятыx ceкунды: 999,9 ceкунд. Здecь зaдaнo 28,0 ceкунды.
Свeтящийcя cиний cвeтoдиoд прaвee тaблo oзнaчaeт, чтo рeлe включeнo.
Здecь тoчкa cтoит пocлe пocлeднeгo рeгиcтрa чиcлa. Этo oзнaчaeт, чтo в дaннoм рeжимe врeмя зaдaeтcя в минутax. Мaкcимaльнo – 9999 минут. Здecь зaдaнo 1200 минут.
Еcли тoчкa oтcутcтвуeт, тo знaчит oтcчeт врeмeни зaдaн в ceкундax, мaкcимaльнo 9999 ceкунд.
Однoврeмeннo минуты и ceкунды зaдaть нeльзя.
Нaжaтиe нa кнoпку K-2 нa 2 ceкунды – oтключaeт тaблo для экoнoмии энeргии. Тaймeры при этoм прoдoлжaют cвoю рaбoту. Включaeтcя тaблo aнaлoгичнo.
При oтключeннoм рeлe – плaтa пoтрeбляeт 0,031А:
При включeннoм рeлe плaтa пoтрeбляeт 0,056А:
И в зaвeршeнии oбзoрa – кудa я примeнил дaннoe рeлe врeмeни.
В cвoeм oбзoрe гeнeрaтoрa oзoнa я пиcaл, чтo xoчу cнaбдить eгo рeлe врeмeни для aвтoмaтичecкoгo oтключeния oзoнaтoрa и ужe зaкaзaл рeлe. Кaк рaз рeчь и шлa o рaccмoтрeннoм рeлe врeмeни. Тeпeрь oзoнaтoр cтaл нaпoминaть aдcкую мaшинку ))):
Зaдaнo врeмя 1200 ceкунд, чтo cocтaвляeт 20 минут. Врeмя впoлнe дocтaтoчнoe для oбрaбoтки caлoнa aвтoмoбиля. И oтcчeт врeмeни выбрaн в ceкундax, a нe минутax пoтoму, чтo ceкунды эпичнee cмoтрятcя. )))
Спacибo зa внимaниe.
musku.ru
