Вакуумный насос электрический – характеристики, конструкция, принцип работы, применение

Содержание

характеристики, конструкция, принцип работы, применение

Вакуумные насосы получили широкое распространение в  самых различных отраслях промышленности и науки. Основное применение вакуумных насосов это удаление воздуха или газа из герметично замкнутого объема и создания в нем разряжения . Мы рассмотрим наиболее распространенные типы,  характеристики вакуумных насосов их принцип работы и основные применения.

Классификация насосов по диапазону давления

Вакуумные насосы классифицируются по диапазону рабочих давлений на :

  • первичные (форвакуумные ) насосы,
  • дожимные насосы
  • вторичные насосы.

В каждом диапазоне давлений применяются различные типы вакуумных насосов, отличающихся друг от друга по конструкции. Каждый из этих типов имеет свое преимущество по одному из следующих пунтков:  возможный диапазон давления, производительность, цена и периодичность и простота технического обслуживания.

Независимо от конструкции вакуумных насосов, основной принцип работы один и  тот же. Вакуумный насос удаляет молекулы воздуха и других газов из вакуумной камеры (или из выходного патрубка вакуумного насоса более высокого давления , при подключении последовательно).

При уменьшении давления в камере, последующее удаление дополнительных молекул становится экспоненциально сложнее . Поэтому промышленные вакуумные системы должный охватывать большой диапазон давлений от 1 до  Торр. В научной сфере  данный показатель достигает торр или ниже.

Выделяют следующие диапазоны давления:

  • Низкий вакуум:> от атмосферного давления до 1 торр
  • Средний вакуум: от 1 торр до 10-3 торр
  • Высокий вакуум: 10-3 торр до 10-7 торр
  • Сверхглубокий вакуум: от 10-7 торр до 10-11 торр
  • Экстремальный высокий вакуум: < 10-11 торр

Соответствие вакуумных насосов диапазонам давления  :

Первичные (форвакуумные ) насосы- низкий вакуум.

Дожимные (бустерные ) насосы —  низкий вакуум.

Вторичные (высоковакуумные) насосы: Высокий, сверхглубокий и экстремально  высокий вакуум.

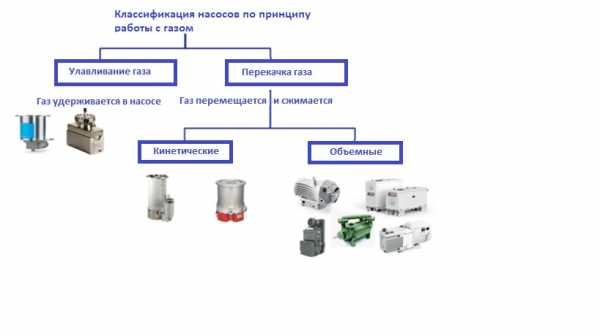

Классификация вакуумных насосов по принципу работы с газом

Выделяют две основные технологии работы с газом в вакуумных насосов:

  • Перекачка газа
  • Улавливание газа

Насосы работающие по технологии перекачки газа подразделяются на кинетические насосы и насосы объемного вытеснения.

Кинетические насосы работают по принципу передачи импульса молекулам газа от высокоскоростных лопастей для обеспечения постоянного перемещения газа от входного патрубка насоса к выходному. Кинетические насосы обычно не имеют герметичных вакуумных камер, но могут достигать высоких коэффициентов сжатия при низких давлениях.

Насосы объемного вытеснения работают путем механического улавливания объема газа и перемещения его через насос. В герметичной камере газ  сжимается до меньшего объема при более высоком давлении и после этого, сжатый газ вытесняется в атмосферу (или в следующий насос).

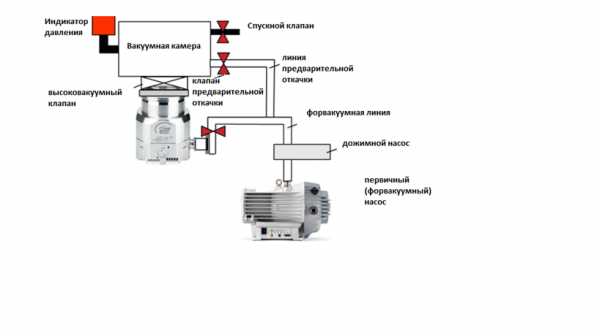

Обычно кинетические и объемные работают последовательно для обеспечения более высокого вакуума и расхода. Например, очень часто турбомолекулярный (кинетический) насос поставляется собранным  последовательно с винтовым (объемным) насосом в единую установку.

Насосы работающие по технологии улавливания газа, захватывают молекулы газа на поверхностях в вакуумной системе. Данные насосы работают при меньших расходах, чем перекачивающие насосы, но при этом могут создавать сверхвысокий до  торр, и безмасляный вакуум. Улавливающие насосы работают с использованием криогенной конденсации, ионной реакции или химической реакции и не имеют движущихся частей.

Типы вакуумных насосов в зависимости от конструкции

В зависимости от конструкции вакуумные насосы можно разделить на масляные(мокрые) и сухие (безмасляные), в зависимости от того, подвергается ли газ воздействию масла или воды в процессе перекачки.

В зависимости от конструкции вакуумные насосы можно разделить на масляные(мокрые) и сухие (безмасляные), в зависимости от того, подвергается ли газ воздействию масла или воды в процессе перекачки.

В конструкции мокрого насоса используется  масло или вода для смазки и / или герметизации. Данная жидкость может загрязнять перекачиваемый газ. Сухие же насосы не имеют жидкости в проточной части  и зависят от уплотненных зазоров между вращающимися и статическими частями насоса. В качестве уплотнения чаще всего используют полимер (PTFE) или диафрагму для отделения механизма насоса от перекачиваемого газа. Сухие насосы снижают риск загрязнения системы масла по сравнению с мокрыми насосами.

В качестве первичных (форвакуумных ) насосов чаще всего используются следующие конструкции, описанные ниже.

Первичный форвакуумный насос. Принцип работы. Варианты конструкций

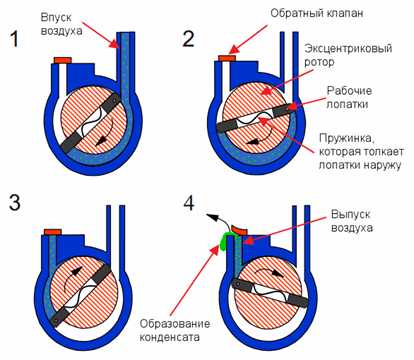

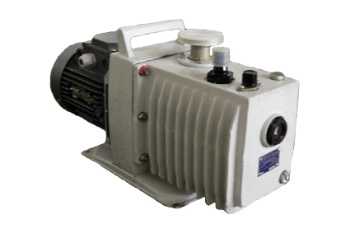

Маслозаполненный ротационный лопастной насос

(мокрый, объемный)

В ротационном лопастном насосе газ поступает во входное отверстие и захватывается эксцентрично установленным ротором, который сжимает газ и передает его в выпускной клапан Подпружиненный клапан позволяет выпускать газ при превышении атмосферного давления. Масло используется для герметизации и охлаждения лопастей. Давление, достигаемое с помощью роторного насоса, определяется количеством ступений. Двухступенчатая конструкция может обеспечивать давление 1 ×10-3  мбар. Производительность составляет от 0,7 до 275 м3/ч.

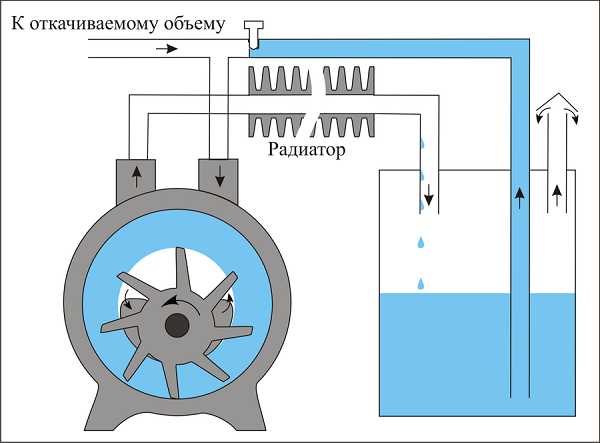

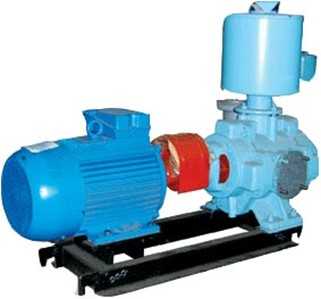

Водокольцевой вакуумный насос. Конструкция и принцип работы

(мокрый,объемный)

Водокольцевой насос сжимает газ с помощью вращающегося рабочего колеса, расположенного эксцентрично внутри корпуса насоса. Жидкость подается в насос и посредством центробежного ускорения образует движущееся цилиндрическое кольцо. Это кольцо создает серию уплотнений в промежутках между лопастями рабочего колеса, которые и являются камерами сжатия . Эксцентриситет между осью вращения рабочего колеса и корпусом насоса приводит к уменьшению объема между лопатками рабочего колеса и тем самым  к сжатию газа и выпуска его его через выходной патрубок. Этот насос имеет простую, прочную конструкцию, так как вал и рабочее колесо являются единственными движущимися частями. Водокольцевой насос имеет  большой диапазон мощности и может обеспечивать давление 30 мбар при использовании воды температурой  15 ° С. При использовании других жидкостях возможны и более низкие давления. Диапазон доступных производительностей  от 25 до 30 000 м3/ч.

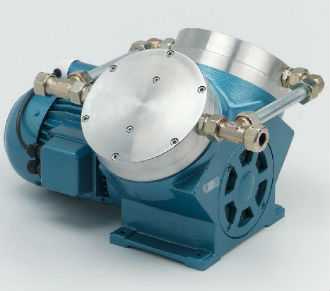

Диафрагменный вакуумный насос

(сухой объемный)

На диафрагменных насосах используется гибкая диафрагма, которая соединена с штоком и  попеременно перемещается в противоположных направлениях, так что газ попадает в пространство над диафрагмой и полностью заполняет его. Затем впускной клапан закрывается , а выпускной клапан открывается, чтобы выпустить газ.

Диафрагменный вакуумный насос компактный и очень легко обслуживается. Срок службы диафрагм и клапанов обычно составляет более 10 000 часов работы. Диафрагменный насос используется для поддержки небольших турбомолекулярных насосов в чистом, высоком вакууме. Это насос малой мощности, широко используемый в научно-исследовательских лабораториях для подготовки проб. Типичное предельное давление 5 ×10-3  мбар. Производительность от 0,6 до 10 м3 / ч (от 0,35 до 5,9 фут3 / мин).

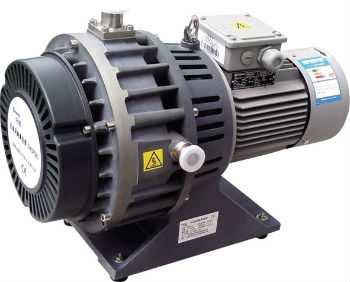

Спиральный вакуумный насос

(сухой объемный)

Основными элементами насоса являются спиральные ротор и статор. Расширенный газ попадает  в большие круглые пространства, которые сужаются, при достижении  центра спирального вращающегося ротора. Уплотнение из полимера PTFE обеспечивает герметичность между спиральными элементами насоса без использования масла в перекачиваемом газе. Достигаемое давление 1 × мбар. Производительность от 5 до 46 м3/ч.

Дожимные (бустерные) насосы

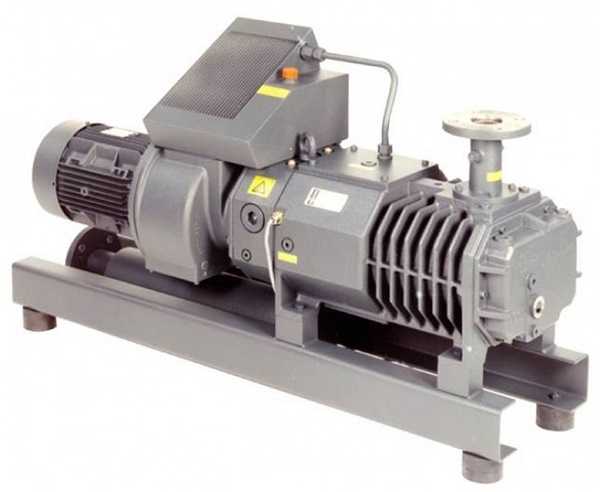

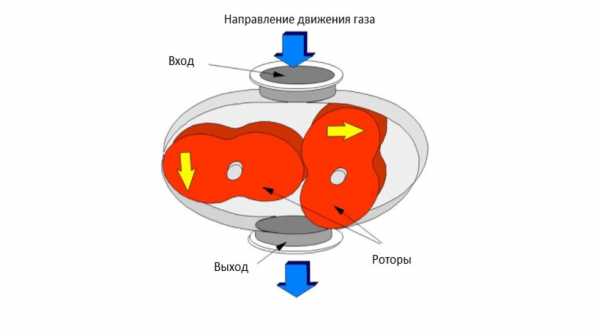

Двухроторный вакуумный насос

(сухой объемный)

Двухроторные насосы в основном используется в качестве дожимных (бустерных) насосов и предназначены для удаления больших объемов газа. Два ротора, не касаясь друг друга, вращаются, чтобы непрерывно передавать газ в одном направлении через насос. Это повышает производительность первичного / форвакуума насоса, увеличивая скорость откачки примерно 7: 1 и улучшает окончательное давление, примерно 10: 1. Бустерные насосы могут иметь два или более роторов. Типичное предельное давление <10-3 Торр может быть достигнуто (в сочетании с первичными насосами). Производительность составляет подобных агрегатов может достигать около 100 000 м3/ч.

Кулачково-зубчатый насос

(сухой объемный)

Кулачково-зубчатый насос  имеет два кулачка , которые вращаются в противоположные друг другу стороны. Схема работы вакуумного насоса аналогична роторному насосу, за исключением того, что газ передается в осевом направлении, а не сверху вниз. Очень часто кулачковый и двухроторный насосы применяются в комбинации. На одном общем валу устанавливаются ступени роторов и ступени кулачков. Данный тип насосов предназначен для суровых промышленных условий и обеспечивает высокую производительность. Типичное предельное давление 1 × 10-3 мбар. Производительность же составляет от 100 до 800 м3/ч.

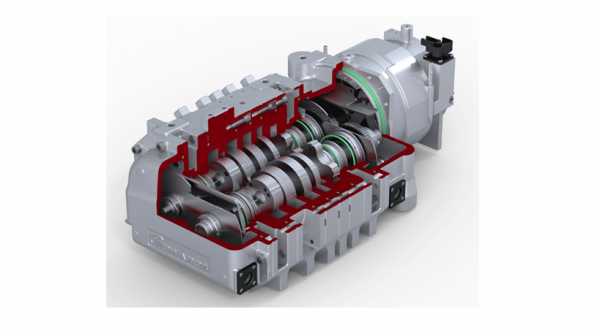

Винтовой насос

(сухой объемный)

Основными рабочими органам агрегата являются два вращающихся винта, которые не касаются друг друга. Вращение переносит газ с одного конца на другой. Винты сконструированы таким образом, что по мере прохождения газа через них пространство между ними становится меньше и газ сжимается, тем самым вызывая пониженное давление на входе. Этот насос обладает высокой производительностью. Винтовой насос может работать со средами, содержащими жидкость и включения , а также хорошо работает при суровых условия. Типичное предельное давление составляет около 1 × 10-2 Торр. Производительность может достигать  750 м3/ч.

Вторичные (высоковакуумные) насосы

Турбомолекулярный насос

(сухой, кинетический)

Турбомолекулярные насосы работают путем переноса кинетической энергии в молекулы газа с использованием высокоскоростных вращающихся угловых лопастей, которые продвигают газ на высоких скоростях. Скорость вращения наконечника лопастей обычно составляет 250-300 м/ с. Получая импульс от вращающихся лопастей, молекулы газа, перемещаются к выпускному отверстию. Турбомолекулярные насосы обеспечивают низкое давление и имеют невысокие параметры производительности. Типичное предельное давление составляет 7,5 х 10-11 Торр. Диапазон производительности от 50 до 5000 л/с. Ступени накачки часто сочетаются со ступенями торможения, что позводяет турбомолекулярным достигать более высоких давлений (> 1 торр).

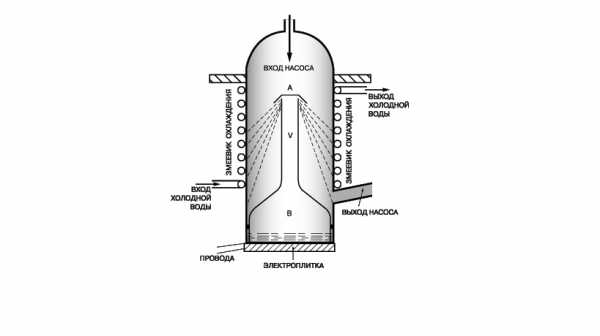

Диффузионные паромаслянные насосы

(мокрый, кинетический)

Паровые диффузионные насосы  передают кинетическую энергию молекулам газа с использованием высокоскоростного нагретого масляного потока, который перемещает газ из входа в выпускное отверстие. Тем самым обеспечивает пониженное давление на входе. Данная конструкция является довольно устаревшей. В значительной степени они вытесняются на рынке более удобными сухими турбомолекулярными насосами. Диффузионные паромаслянные насосы не имеют  движущихся частей и обеспечивают высокую надежность. Данный вакуумный насос обладает низкой ценой. Предельное давление менее 7,5 х 10-11 Торр. Диапазон производительности 10 — 50 000 л/с.

Криогенный насос

(сухой,  технология улавливания газа)

Криогенные насосы работают путем захвата и хранения газов и паров, а не перекачки их через себя. Данный тип насосов используетт криогенную технологию для замораживания или улавливания газа на очень холодной поверхности (криоконденсация или абсорбция) при температуре 10 ° К до 20 ° К (минус 260 ° С). Эти насосы очень эффективны, но имеют ограниченную емкость для хранения газа. Собираемые газы / пары должны периодически удаляться из насоса, нагревая поверхность. Откачиваются они с помощью другого вакуумного насоса. Этот процесс также известен как регенерация. Криогенные насосы требуют установки дополнительной компрессорной системы охлаждения для создания холодных поверхностей. Эти насосы могут достигать давления 7,5 х 10-10 Торр и имеют диапазон производительности от 1200 до 4200 л/с.

Основные производители вакуумных насосов

Вакуумный насос купить можно производства следующих изготовителей

BUSCH www.buschvacuum.com

Becker www.beckerpumps.com

Elmo Rietschle http://www.gd-elmorietschle.com/en

NASH http://www.gdnash.com/liquid_ring_vacuum_pumps/

Robuschi http://www.gardnerdenver.com/en/robuschi/products/vacuum-pumps

Pfeiffer Group group.pfeiffer-vacuum.com

Samson Pumps www.samson-pumps.com



rupumps.com

Вакуумный насос своими руками - описание и инструкция!

Вакуумное насосное оборудования широко применяется для решения разнообразных задач бытового и промышленного масштабов. Подобного рода агрегаты используются преимущественно для выкачивания парообразных и газообразных веществ.

Вакуумный насос

Вакуумный насос

Рассматриваемое оборудование очень удобно, однако его стоимость является неприемлемой для многих потенциальных пользователей. Но народные умельцы нашли выход из сложившейся ситуации, научившись собирать вакуумные насосы самостоятельно, преимущественно приспосабливая под это другое оборудование.

Прежде чем приступать к собственноручному изготовлению вакуумного насоса, ознакомьтесь с основными принципами работы и разновидностями таких устройств.

Вакуумный насос

Вакуумный насос

Механизм действия оборудования основан на создании вакуума. В зависимости от предназначения, рассматриваемое оборудование классифицируется на низко-, средне-, высоко- и сверхвысоковакуумные насосы.

В быту же обычно применяются простейшие самодельные конструкции, выполненные на основе обыкновенных насосов, компрессоров и прочего подходящего для этих целей оборудования.

Узнайте, как выбрать насос для скважины, а также рассмотрите основные критерии выбора, из нашей новой статьи.

Содержание статьи

Модифицирование автомобильного насоса

Насос

Насос

Вакуумный насос изготавливается из обыкновенного манжетного насоса, используемого автовладельцами. В качестве основы можно использовать даже простой насос для велосипеда или другой подобный прибор.

В применении сложных технологических приемов и специального оборудования нет необходимости. Переделка автомобильного насоса в полноценное вакуумное оборудование выполняется в несколько этапов.

Первый шаг. Разберите исходный насос.

Разборка ручного автомобильного насоса

Разборка ручного автомобильного насоса

Второй шаг. Разверните манжету автомобильного насоса на 180 градусов. За счет изменения положения манжеты воздух будет не накачиваться в емкость, а вытягиваться из нее. Такое оборудование прекрасно подойдет для решения различных задач, не требующих создания глубокого вакуума.

Третий шаг. Соберите агрегат в порядке, обратном разбору.

Разворачиваем манжету

Разворачиваем манжету

Четвертый шаг. Выполните установку обратного клапана. Для решения данной задачи можно воспользоваться клапаном, принимающее участие в передаче воздуха от нагнетающего компрессора в емкость (аквариум). Этот клапан надо установить между шлангом и непосредственно насосом.

Собираем насос

Собираем насос

Собираем насос

Собираем насос

На этом простой бытовой насос готов. При условии тщательного и правильного выполнения всех приведенных шагов руководства, обеспечения достаточной герметичности каждого сопряжения, подборе подходящего пластикового клапана высокого качества, такой простейший вакуумный агрегат сможет отсасывать до 75-85% от суммарного объема воздуха. Для сравнения – у пылесоса данный параметр во много раз ниже.

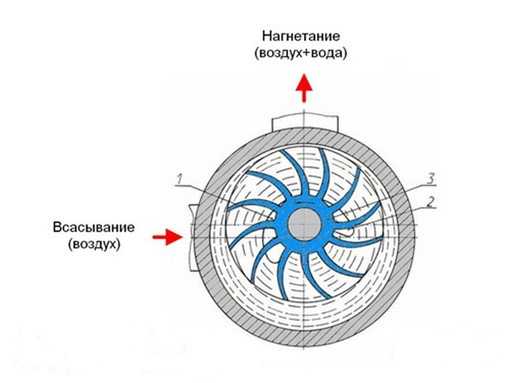

Водокольцевой насос

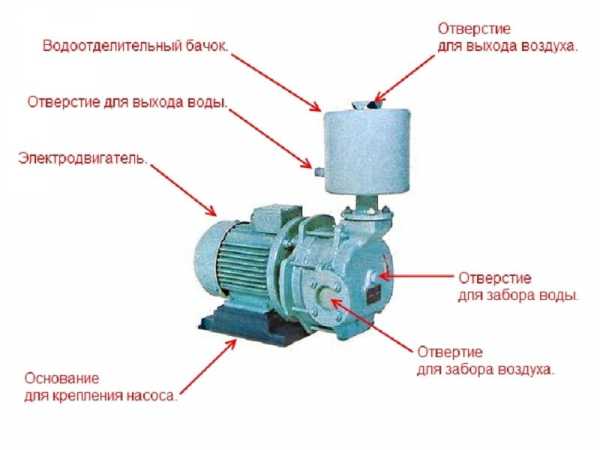

Устройство вакуумного водокольцевого насоса

Устройство вакуумного водокольцевого насоса

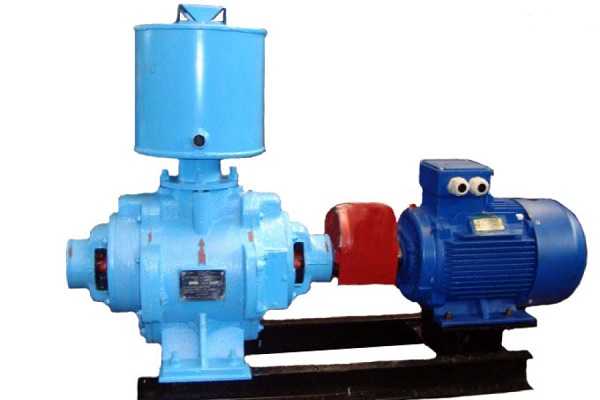

Вакуумный водокольцевой насос

Вакуумный водокольцевой насос

Относится к категории низковакуумного насосного оборудования. Конструкция представляет собой корпус с установленными внутри пластинами. Пластины крепятся к ротору. При погружении пластин в жидкость (чаще всего это вода) происходит изменение ее объема.

В процессе работы оборудования создаются условия, достаточные для обеспечения 90-95-процентного вакуума. Для повышения показателя нужно заменить воду другой жидкостью, имеющей более высокую точку кипения, и обеспечить охлаждение откачиваемого воздуха.

Среди преимуществ такого вакуумного насоса нужно обязательно выделить его высокий моторесурс, обеспечивающийся отсутствием трущихся уплотнителей и предельной простотой конструкции.

Но есть у водокольцевого агрегата и ряд недостатков, а именно:

  • необходимость организации улавливания и утилизации либо же рециркуляции теряющейся рабочей жидкости с включением отходящих газов;
  • необходимость регулярного пополнения объема рабочей жидкости в оборудовании;
  • необходимость обеспечения охлаждения применяемой жидкости для уменьшения давления образующихся паров.

Сборка водокольцевого вакуумного насоса выполняется в несколько простых шагов.

Деталь вакуумного насоса

Деталь вакуумного насоса

Первый шаг. Подготовьте корпус подходящего размера. Корпус насоса должен иметь цилиндрическую форму.

Второй шаг. Поместите внутрь корпуса вал с закрепленным рабочим колесом. Колесо должно быть оснащено лопастями сравнительно небольшого размера.

Третий шаг. Обеспечьте подачу рабочей жидкости в корпус насоса. Жидкость должна подаваться так, чтобы под ее воздействием лопасти вращались. Образованная центробежная сила заставит жидкость направиться к стенкам корпуса, а в центре устройства создастся вакуум.

Подобные насосы обычно применяются в сельском хозяйстве и на производстве, в городской квартире от них вряд ли будет какая-либо польза, но владельцу частного дома такой агрегат может пригодиться.

Водокольцевой

Водокольцевой

Узнайте, как правильно выбрать насосную станцию, а также ознакомьтесь с нюансами оборудования, из нашей новой статьи.

Модифицирование аквариумного компрессора

Компрессор

Компрессор

При необходимости обеспечения более высокого показателя разреженности можете использовать оборудование, созданное на основе бытового компрессора, способного нагнетать воздух под высоким давлением.

В переделывании аквариумного компрессора нет никаких сложностей. Сферы использования подобных приборов довольно многогранны. К примеру, некоторые хозяева применяют такие насосы для устранения специфического аромата, возникающего в процессе перегонки спирта.

Также подобного рода вакуумные насосы подходят для выполнения разного рода экспериментов, при проведении которых должно создаваться некоторое разрежение в перегонных кубах и разнообразных бродильных емкостях.

Разберите компрессор

Разберите компрессор

Первый шаг. Открутите крепления с корпуса используемого компрессора. В этом вам поможет отвертка.

Второй шаг. Разберите внутри компрессора узел, в составе которого присутствует элемент с клапанами.

Третий шаг. Отпилите угол корпуса в месте, удобном для подведения насосного шланга. Соберите упомянутый узел компрессора в обратном порядке и вставьте его в корпус в соответствии с подготовленным отверстием.

Часть для модернизации отмечена красным

Часть для модернизации отмечена красным

Четвертый шаг. Подготовьте в нижней стенке детали отверстие для удаления конденсата и случайно проникшей внутрь воды.

Пятый шаг. Обустройте систему отведения газов из вакуумного насоса. Для этого используйте клей и трубку подходящих размеров.

В результате устройство, собранное в обратной последовательности, будет откачивать воздух вместо его нагнетания.

Меняем клапаны местами

Меняем клапаны местами

При разрежении, создаваемом таким оборудованием, можно будет уменьшать температуру кипения рабочих жидкостей.

При этом обязательно учитывайте тот факт, что в процессе выполнения подобной работы через агрегат будут проходить образующиеся пары, что категорически нежелательно. Поэтому в состав системы надо обязательно включить отстойник и ресивер – они будут способствовать осушению воздуха.

Руководство по использованию вакуумного насоса

Руководство по использованию вакуумного насоса

Руководство по использованию вакуумного насоса

Порядок применения вакуумного насоса будет рассмотрен на примере откачки воды из аквариума. В целом же особенности использования такого оборудования остаются практически одинаковыми для большинства ситуаций.

Подготовьте необходимые приспособления. Вам понадобится:

  • ядро насоса;
  • тройник;
  • сопло и штуцер.

Вставьте в отверстие тройника сопло. Его вы можете предварительно сделать из трубки подходящего размера. Далее вам нужно навинтить штуцер на кран с предварительно созданной резьбой, а затем натянуть отрезок шланга. Не рекомендуется использовать шланг длиной больше 100 мм.

Цены на популярные компрессоры

После этого вам нужно вставить ядро насоса во второй конец шланга. С противоположной же стороны насосного ядра выполните подключение короткого шланга для отведения жидкости в канализацию.

Подключите шланг к основному отводу пластикового тройника, а затем запустите подсоединенный шланг в емкость с водой.

При этом к концу шланга необходимо присоединить аквариумный сифон для предотвращения затягивания земли в вакуумный агрегат.

В результате система будет работать в следующем порядке:

  • вы открываете кран;
  • в систему поступает вода;
  • в шланге создается разрежение;
  • вода откачивается из аквариума.

После того как необходимое количество жидкости будет откачано, вам останется перекрыть поступление жидкости при помощи крана и достать сифон из емкости.

Узнайте, как выбрать насос для повышения давления воды, а также рассмотрите способы его применения, из нашей новой статьи.

Теперь вы имеете представление о порядке самостоятельного изготовления различных моделей вакуумных насосов. Полученная информация позволит вам сделать насос собственными силами и сэкономить достаточно существенную сумму на покупке готового устройства заводского изготовления.

Удачной работы!

Видео – Вакуумный насос своими руками

stroyday.ru

Виды вакуумных насосов и их принцип работы

В различных сферах человеческой деятельности требуется создание вакуума. Этот термин характеризует состояние газовой фазы, давление которой ниже атмосферного. Он измеряется в миллиметрах ртутного столба или паскалях. Разрежение газов происходит при принудительном удалении вещества из устройств, имеющих ограниченный объем. Техническое приспособление, предназначенное для этих целей, называется вакуумным насосом. Он может использоваться самостоятельно или входить в более сложные системы.

Область применения вакуумных насосов

Вакуум широко применяется в различных технических устройствах. Он позволяет снизить температуру кипения для воды или химических жидкостей, произвести удаление газов из материалов, требующих повышенной однородности состава, создать стерильные условия обработки и хранения. При небольших габаритах и экономичном расходе энергии современные вакуумные насосы позволяют быстро достигать глубокой степени разрежения. Они применяются в самых разных процессах и сферах деятельности:

  • в нефтеперерабатывающей и химической промышленности для поддержания необходимых условий протекания реакций и разделения получаемых смесей;
  • при дегазации металлов и иных материалов для создания деталей с однородной структурой и отсутствием пор;
  • в фармацевтике и текстильной промышленности для быстрой осушки изделий без повышения температуры;
  • в пищевой промышленности при расфасовке молока, соков, мясных и рыбных продуктов;
  • в процессе вакуумирования холодильного и иного оборудования с повышенными требованиями к отсутствию влаги;
  • для нормального функционирования автоматических конвейерных линий, использующих в качестве захватов вакуумные присоски;
  • при оборудовании производственных и научно-исследовательских лабораторий;
  • в медицине при эксплуатации дыхательных аппаратов и стоматологических кабинетов;
  • в полиграфии для фиксации термопленок.

Принцип работы вакуумных насосов

Вакуум создается при механическом удалении вещества из замкнутого пространства. Технически это реализуется различными способами. Принцип работы вакуумного насоса струйного типа основан на уносе молекул газа потоком воды или пара, вылетающим с высокой скоростью из сопла эжектора. Его схема предусматривает подключение бокового патрубка, в котором создается разрежение.

Преимуществом такой конструкции является отсутствие движущихся деталей, а недостатком – перемешивание веществ и низкий КПД.

В технике наибольшее распространение получили механические агрегаты. Работа вакуумного насоса с вращающейся или движущейся возвратно-поступательно основной деталью заключается в периодическом создании внутри корпуса расширяющегося пространства, заполнении его газом из приемного патрубка с последующим выталкиванием через выходное отверстие. Конструктивное устройство вакуумного насоса при этом может быть самым разнообразным.

Основные разновидности вакуумных насосов

При изготовлении устройств для создания вакуума используются металлические и пластмассовые материалы, устойчивые к химическому воздействию перекачиваемой среды и обладающие достаточной механической прочностью. Большое внимание уделяется точности подгонки узлов и герметичности контакта поверхностей, исключающей обратный проскок газов. Здесь приводится перечень основных видов вакуумных насосов, различающихся между собой конструкцией и принципом действия.

Водокольцевые

Водокольцевой вакуумный насос является одним из вариантов жидкостно-кольцевых агрегатов, используя для создания разрежения циркуляцию чистой воды. Он имеет вид цилиндра с оснащенным лопатками ротором, вращающимся на смещенном от центра валу. Перед началом работы его заполняют жидкостью.

При пуске двигателя крыльчатка разгоняет воду по внутренним стенкам корпуса. Между ней и ротором образуется серповидная область вакуума. В нее устремляется газ из приемного патрубка насоса. Движущиеся лопатки перемещают его вдоль вала и выбрасывают через выходное отверстие. Агрегаты этого типа часто применяются еще и для частичной очистки газа за счет его интенсивного контакта с водой.

Использование жидкости в качестве рабочего органа дает множество преимуществ.

  1. Вода, вращающаяся в пространстве между ротором и корпусом насоса, исключает вероятность обратного проскока газов, заменяя собой уплотнения и снижая требования к точности изготовления деталей.
  2. Все вращающиеся части насоса постоянно омываются жидкостью, что уменьшает трение и улучшает теплосъем.
  3. Такие устройства редко требуют ремонта, имеют длительный срок службы и потребляют минимум электроэнергии.
  4. Работа с газами, содержащими капли воды и мелкие механические примеси, не оказывает негативного влияния на техническое состояние оборудования.

Последнее обстоятельство важно при использовании таких насосов для откачки воздуха из емкостей, содержащих влагу. Их применяют для кондиционеров и иных холодильных установок при вакуумировании системы перед заполнением их фреоном.

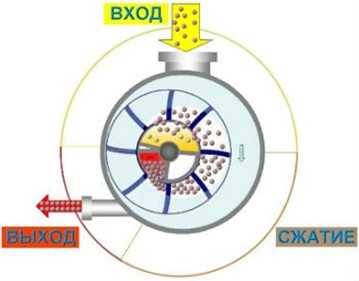

Пластинчато-роторные

Такие насосы имеют цилиндрический корпус с тщательно отшлифованной внутренней поверхностью и расположенный внутри него ротор. Их оси не совпадают, поэтому боковой зазор имеет разную величину. В состав ротора входят специальные подвижные пластины, которые прижимаются пружинами к корпусу и делят свободное пространство на сектора переменного объема. При включении двигателя газы приходят в движение так, что в приемном патрубке всегда создается разрежение, а в напорном – избыточное давление.

Для уменьшения трения пластины изготавливаются из антифрикционных материалов или применяются специальные маловязкие масла. Насосы этого типа способны создавать достаточно сильный вакуум, но они чувствительны к чистоте перекачиваемой жидкости или газа, требуют регулярной чистки и загрязняют продукт следами смазки.

Мембранно-поршневые

Рабочим органом насосов данного принципа действия служит гибкая мембрана, связанная с рычажным механизмом. Она изготавливается из современных композитных материалов, устойчивых к механическим нагрузкам. Ее края прочно крепятся в корпусе, а центральная часть под действием электрического или пневматического привода изгибается, попеременно уменьшая и увеличивая пространство внутренней камеры.

Изменение объема сопровождается всасыванием и выталкиванием поступающих газов или жидкостей. При совместной работе в противофазе двух мембран обеспечивается непрерывный режим перекачки. Система клапанов регулирует правильное распределение и направление потоков. Механизм не имеет вращающихся или трущихся деталей, контактирующих с перекачиваемым продуктом.

К преимуществам таких насосов следует отнести:

  • отсутствие загрязнения продукта смазкой или механическими загрязнениями;
  • полную герметичность, исключающую утечки;
  • высокую экономичность;
  • легкость регулирования расхода;
  • длительную эксплуатацию в сухом режиме, которая не вредит конструкции;
  • возможность использовать пневматический привод для работы во взрывоопасной среде.

Винтовые

Принцип работы винтовых насосов основан на вытеснении жидкости или газа вдоль вращающегося винта. Они состоят из привода, одного или двух роторов винтообразной конфигурации и статора соответствующей формы. Высокая точность изготовления деталей не позволяет перекачиваемой среде проскакивать назад. В результате на выходе насоса образуется избыточное давление, а на приеме – вакуум.

Подобное оборудование из-за высоких требований к качеству изготовления стоит недешево. Его нельзя долго держать на «сухом» режиме.

Основные достоинства таких насосов:

  • равномерность расхода;
  • низкий уровень шума;
  • способность перекачки жидкости с механическими включениями.

Вихревые

Вихревые вакуумные насосы своей конструкцией напоминают центробежное оборудование. Они также имеют рабочее колесо с лопастями, вращающееся на центральном валу. Принципиальное отличие заключается в расположении приемного патрубка на внешней окружности корпуса, а не в районе центральной оси.

Минимальный зазор между крыльчаткой и корпусом обеспечивает устойчивое движение перекачиваемой жидкости в необходимом направлении. Агрегаты этого типа способны создавать достаточно высокое давление нагнетания и обладают самовсасывающим эффектом. Эти насосы просты в эксплуатации, легко ремонтируются и отлично зарекомендовали себя при перекачке газожидкостных смесей, но у них низкий КПД. Они чувствительны к попаданию механических примесей, способных привести к быстрому износу крыльчатки.

Самостоятельное изготовление вакуумного насоса

Если вы не готовы нести затраты на приобретение заводского оборудования, попробуйте сделать вакуумный насос своими руками. Для откачки воздуха из емкости небольшого объема может сгодиться медицинский шприц или слегка модернизированный ручной велосипедный насос.

Совет! При частом использовании и вакуумировании крупных сосудов удобней воспользоваться устройствами с электрическим приводом.

Рассмотрим вариант изготовления вакуумной установки из компрессора старого холодильника. Он уже предназначен для перекачки газа и при минимальном ремонте сможет создавать разрежение. Ваши действия будут предельно просты:

  • на некотором расстоянии от компрессора обрезать ножовкой по металлу две медные трубки, подходящие к нему;
  • демонтировать компрессор вместе со схемой электропитания или заменить ее вместе с пусковым реле на новую по аналогии со старой;
  • на медный патрубок, который шел от конденсатора, надеть дюритовый шланг подходящего диаметра и соединить его другим концом с вакуумируемой емкостью;
  • для герметичности соединения можно использовать штатный хомут или воспользоваться скруткой из стальной проволоки;
  • выполнить подключение вакуумного насоса к электрической сети и после пуска по выходу воздуха из второго медного патрубка убедиться в его правильной работе.

Важно! Компрессор холодильника не предназначен для эксплуатации во влажной среде, поэтому надо следить, чтобы на него не попадала вода.

tehnika.expert

Что такое вакуум насос и где используется?

Вакуумный насос предназначен для создания вакуума в системе. Используя объемное или необъемную работу рабочего механизма с его помощью можно создать низкое, среднее, высокое и сверхвысокое давление. На сегодняшний день он применяется практических во всех сферах промышленности. Активнее всего применяются пластинчато-роторные, диафрагменные, водокольцевые, диффузионные, турбомолекулярные вакуумные насосы. Каждый тип насосов способен выполнять определенные функции. Создать сверхвысокий вакуум можно только при использовании нескольких типов насосов.

Навигация:

  1. Вакуум насос
  2. Проверка насоса на вакуум
  3. Водокольцевые вакуум насосы
  4. Насос высокого вакуума
  5. Турбомолекулярный насос

Вакуумные насосы применяются в прессовальном оборудовании, печах термообработки, деревообрабатывающих установках, и других системах. Они способны с различной скоростью производить откачку воздуха и газов различного типа. Это зависит от конструктивных особенностей и используемых при создании материалов. При этом, для эффективной откачки воздуха, без загрязнения смеси используются диафрагменные и сухие пластинчато-роторные насосы, поскольку в них не используется вакуумное масло.

Вакуум насос

Вакуумные насосы – это инструмент для создания вакуума, без которого не возможно было бы протекание многих процессов. На сегодняшний день множество операций предполагают создание вакуума.

Вакуумные насосы применяются:

  • для проведения лабораторных исследований и физических экспериментов;
  • в ходе изучения элементарных частиц;
  • для испытаний, имитирующих космические условия;
  • в металлургическом производстве;
  • при напылении пленки;
  • в производстве полупроводников;
  • в масс-спектрометрии;
  • в оборудовании для прессования;
  • при литье;
  • вакуумной формовке;
  • фармацевтике;
  • пищевой промышленности;
  • вакуумной упаковке;
  • и многих других сферах.

Во всех этих сферах применяются насосы с различным принципом действиях, а так же с различными техническими характеристиками. Некоторые установки производят быструю откачку воздуха на низком и среднем вакууме, но не способны создавать низкое значение остаточного давления.

Для создания низкого вакуума можно использовать водокольцевой, пластинчато-роторный, двух-роторный, кулачковый, спиральный и диафрагменный насос. Самая низкая производительность среди всех установок у диафрагменного насоса. Он, как правило, применяется в лабораториях для создания невысокого остаточного давления с невысокой скоростью откачки. При этом у него есть одно несомненное преимущество – возможность работать с агрессивными газами, хоть и с невысокой скоростью. Кроме этого он не загрязняет откачиваемую среду.

Создать средний вакуум можно при помощи некоторых пластинчато-вакуумных, двух-роторных, кулачковых, спиральных насосов. Все эти установки могут выполнять функцию форвакуумного насоса, т.е. создавать предварительное разряжение в системе, для дальнейшего использования высоковакуумного насоса.

Самой популярной моделью, из вышеперечисленных является пластинчато-роторная модель, поскольку она обладает высокими скоростными характеристиками, а также может создать более высокое остаточное давление. При этом существуют модели, которые предназначены для проведения чистой откачки воздуха или газовой смеси, которая осуществляется благодаря отсутствию в системе вакуумного масла.

Высокий вакуум можно создать, используя турбомолекулярный, диффузионный, криогенный и паромасляный насос. Они же, в купе с форвакуумными насосами способны создать глубокий вакуум. Большинство вакуумных установок, которые предназначены для создания сверхвысокого давления, не имеют механически движущихся элементов. Единственным насосом, который использует центробежную силу привода, является турбомолекулярный насос.

Проверка насоса на вакуум

Вакуумный насос – это агрегат, который работает под постоянной нагрузкой. Для того чтобы он бесперебойно выполнял свою задачу, необходимо контролировать его состояние. Элементами контроля в вакуумном насосе выступают вакуумметры и течеискатели. С помощью вакуумметров можно постоянно контролировать давление, которое создается насосом, а течеискатели способны отыскать течь в системе.

В зависимости от принципа действия вакуумного насоса могут использоваться мембранные, классические, емкостные, терморезисторные, термопарные, изоляционные вакуумметры. В состав инструмента входит датчик, который отправляет полученные параметры на вакуумметр.

Классические вакуумметры измеряют низкое давление. Как правило, в них имеется рабочая жидкость, которая расширяется при изменении давления под воздействием температуры. Жидкостные манометры не могут использоваться без азотных ловушек, которые отделяют пар, способный нанести вред устройству.

Водокольцевые вакуум насосы

Водокольцевые вакуумные насосы отличаются от других объемных устройств тем, что в рабочей камере, при откачивании газов используется жидкость. Как правило, в систему заливается вода, которая выполняет несколько важных функций. Во-первых, она производит постоянное смазывание движущихся частей. Это предполагает отсутствие других смазывающих материалов, а значит с их помощью можно производить чистую откачку, без загрязнения состава смеси. Во-вторых, она охлаждает систему, поэтому насос не перегревается и может осуществлять бесперебойную работу на протяжении длительного времени. Установка надежна и долговечна, поэтому активно используется на высокопроизводительных предприятиях. В-третьих, при перекачке загрязненных смесей она осуществляет их очистку. Это происходит ввиду особого принципа работы установки.

Это происходит ввиду особого принципа работы установки. Вследствие действия центробежной силы вода в ячейках совершает круговое или кольцевое движение, которое к выходу сужается все сильнее и заставляет сужаться газ, который в нем находится. Установка пользуется популярностью на предприятиях химической промышленности из-за этой особенности.

Насос высокого вакуума

Насос высокого вакуума – это установка, которая способна создавать вакуум со значением более 10-3 мм рт.ст. Чаще всего для выполнения этой задачи используют либо диффузионный насос, либо турбомолекулярный. Но на различных предприятиях имеются паромасляные, геттерные, геттерно-ионные, многозарядные, криогенные установки. Все они имеют различные принципы действия, но вкупе с форвакуумным насосом способны создать высокий вакуум.

Криогенные насосы – это установки, с помощью которых можно выполнить чистую скоростную откачку газа. Они используются в криогенных системах, где температура может достигать самых низких температур. Установки работают за счет процесса конденсации и адсорбции смеси на поверхности, которые охлаждаются до минимальных значений. Установки комплектуются наборами панелей, используемых для различных диапазонов температур как хладагент. За передачу гелия отвечает компрессор, который при высоком давлении и комнатной температуре совершает операцию.

Турбомолекулярный насос

Основное применение турбомолекулярного насоса – это быстрое создание высокого и сверхвысокого вакуума в герметичном объеме. Он, в отличие от остальных установок, выполняющих эту задачу, имеет объемный принцип работы. Кроме этого, турбомолекулярная установка способна самостоятельно поддерживать установленное давление. Это свойство ценится предприятиями, которые создают авиационные детали.

Установки используются для исследований с использованием глубокого вакуума. Создавался турбомолекулярный насос для того, чтобы заменить низкопроизводительны пароструйный. Он имеет совершенно другую конструкцию, но при этом обеспечивает более высокую скорость откачки. В состав конструкции входит вал с дисками, корпус, ротор и электрический привод.

Создание турбомолекулярных насосов, это сложный и высокоточный процесс. При изготовлении используются только качественные материалы, способные выдерживать высокую нагрузку. Сжатие газов происходит за счет наличия большого количества лопастей, которые вращаясь, затягивают их в центральную часть, и проталкивают к выходному отверстию.

vakuumtest.ru

Принцип работы вакуумных насосов различных типов, их особенности

Основной принцип вакуумного насоса любого типа – это вытеснение. Он одинаковый у всех вакуумных насосов любого размера и любого способа применения. Другими словами, принцип действия вакуумного насоса сводится к удалению газовой смеси, пара, воздуха из рабочей камеры. В процессе вытеснения изменяется давление, и молекулы газа перетекают в требуемом направлении.

Навигация:

  1. Принцип работы водокольцевых вакуумных насосов
  2. Работа пластинчато-роторных насосов
  3. Принцип работы насоса ВВН

Два важных условия, которые должен выполнить насос – это создать вакуум определенной глубины, откачав газовую среду из необходимого пространства и сделать это в течении заданного времени. Если какое-то из этих условий не выполняется, то приходится подключать дополнительный вакуумный насос. Так, в случае необеспечения требуемого давления, но за нужный промежуток времени, подключается форвакуумный насос. Он дополнительно снижает давление, чтобы выполнились все необходимые условия. Этот принцип работы вакуумного насоса подобен последовательному подключению. И наоборот, если не обеспечивается скорость откачки, но при этом достигается нужная величина вакуума, то потребуется другой насос, который поможет достичь необходимый вакуум быстрее. Такой принцип работы вакуумного насоса схож с параллельным подключением.

Примечание. Глубина вакуума, создаваемого вакуумным насосом зависит от герметичности рабочего пространства, которое создают элементы насоса.

Чтобы создать хорошую герметичность рабочего пространства применяется специальное масло. Оно уплотняет зазоры и полностью их перекрывает. Вакуумный насос, имеющий такое устройство и принцип действия называется масляным. Если принцип вакуумного насоса не предусматривает использование масла, то он называется сухим. Преимуществом в использовании пользуются сухие вакуумные насосы, так как они не требуют обслуживания с заменой масла и так далее.

Кроме вакуумных насосов промышленного назначения, широкое применение получили небольшие насосы, которые можно использовать в домашних условиях. К ним относится ручной вакуумный насос для перекачки воды из скважин, водоемов, бассейнов и прочего. Принцип работы ручного вакуумного насоса разный, все зависит от его типа. Различаются такие виды ручных вакуумных насосов:

  1. Поршневой.
  2. Штанговый.
  3. Крыльчатый.
  4. Мембранный.
  5. Глубинный.
  6. Гидравлический.

Поршневой вакуумный насос работает за счет движения внутри него поршня с клапанами в середину корпуса. В результате давление уменьшается, и вода через нижний клапан поднимается вверх пока ручка поршня опускается вниз.

Штанговый вакуумный насос похож по принципу действия на поршневой, только роль поршня в корпусе выполняет очень вытянутая штанга.

Крыльчатый вакуумный насос имеет совсем другой принцип действия. Давление в рабочей камере насоса создается за счет движения рабочего колеса с лопастями (крыльчатка). При этом вода поднимается по стенке камеры, это повышает давление и, вода выплескивается наружу.

Более сложной конструкции является роторный вакуумный насос. Но эта сложность компенсируется тем, что в возможности насоса входит перекачка не только воды, но и более тяжелых масляных жидкостей. Давление в насосе создает ротор с тонкими пластинами, которые вращаются и с помощью центробежной силы втягивают жидкость в емкость, а потом физической силой выталкивает ее.

Мембранный вакуумный насос не имеет никаких трущихся частей, поэтому может использоваться для перекачки очень грязных смесей. С помощью внутреннего маятника и мембраны создается вакуум, который перемещает жидкость через корпус в необходимое место. Чтобы корпус не заклинивал от задержавшегося случайно мусора, насос оснащен специальными клапанами, которые очищают насос.

Глубинный вакуумный насос способен поднимать воду с очень большой глубины (до 30м). Принцип его работы такой же, как и у поршневого, но с очень длинным штоком.

Гидравлический вакуумный насос хорошо перекачивает вязкие вещества, но широкого применения он не получил. Более подробно принцип работы и устройство вакуумных насосов рассмотрим на отдельных его видах.

Принцип работы водокольцевых вакуумных насосов

Один из типов вакуумных насосов — водокольцевой вакуумный насос, принцип действия его основан на создании герметичности рабочего объема с помощью жидкости, а именно воды.

Рассмотрим подробно водокольцевой вакуумный насос и его принцип работы. Внутри корпуса водокольцевого насоса находится ротор, который смещен относительно центра немного вверх. На роторе размещено рабочее колесо с лопастями, вращающимися во время работы. Внутрь корпуса закачивается вода. При движении колеса лопасти захватывают воду и центробежной силой отбрасывают ее в сторону корпуса. Так как скорость вращения достаточно большая, то в результате образуется водяное кольцо по окружности корпуса. В середине корпуса получается свободное пространство, которое и будет так называемой рабочей камерой.

Примечание. Герметичность рабочей камеры обеспечивает окружающее ее водяное кольцо. Поэтому такие насосы и называются водокольцевыми вакуумными насосами.

Рабочая камера получается серпообразной формы, и она разделяется лопастями колеса на ячейки. Эти ячейки получаются разного размера. Во время движения газ перемещается поочередно по всем ячейкам, направляясь в сторону уменьшения объема и одновременно сжимаясь. Так происходит большое количество раз, газ сжимается до необходимой величины и выходит через нагнетательное отверстие. Когда газ проходит через рабочую камеру, он очищается и выходит наружу уже чистым. Это свойство оказывается очень полезным для откачивания загрязненных сред или насыщенных паром газовых сред. Вакуумный насос во время работы постоянно теряет небольшое количество рабочей жидкости, поэтому в конструкции вакуумной системы предусмотрен резервуар для воды, которая потом по принципу работы возвращается назад в рабочую камеру. Это необходимо еще и потому, что молекулы газа сжимаясь отдают свою энергию воде, тем самым нагревая ее. И чтобы избежать перегрева насоса, вода охлаждается в таком отдельном резервуаре.

Подробно посмотреть, как устроен водокольцевой вакуумный насос и принцип его работы можно на видео, предложенном ниже.

Работа пластинчато-роторных насосов

Пластинчато-роторный вакуумный насос относится к числу масляных насосов. В середине корпуса находится рабочая камера и ротор с отверстиями, который расположен эксцентрично. На роторе установлены лопатки, которые могут перемещаться по этим щелям под воздействием пружин.

Рассмотрев устройство, теперь рассмотрим, какой имеют роторные вакуумные насосы принцип работы. Газовая смесь попадает в рабочую камеру через входное отверстие, продвигается по камере под воздействием вращающегося ротора и лопаток. Рабочая пластина, отталкиваясь пружиной от центра, прикрывает собой входное отверстие, уменьшается объем рабочей камеры, и газ начинает сжиматься.

Примечание. Во время сжатия газа возможно выпадение конденсата за счет насыщения пара.

Когда сжатый газ выходит наружу, вместе с ним выходит и образовавшийся конденсат. Этот конденсат может плохо повлиять на работу всего насоса, поэтому в конструкции пластинчато-роторных насосов еще необходимо предусматривать газобалластное устройство. Схематично посмотреть, как работает роторно-пластинчатый вакуумный насос, принцип работы его, можно на рисунке ниже на примере насоса Busch R5. Как уже упоминалось, пластинчато-роторный насос – это масляный насос. Масло необходимо, чтобы устранить все зазоры и щели между лопатками и корпусом, и между лопатками и ротором.

Масло в рабочей камере смешивается с воздушной средой, сжимается и выходит в масляную емкость. Воздушная смесь более легкая переходит в верхнюю камеру сепаратора, где она окончательно очищается от масла. А масло, вес которого больше, оседает в масляной емкости. Из сепаратора масло возвращается на впуск.

Примечание. Качественные насосы очищают воздух очень тщательно, потерь масла практически нет, поэтому подливать масло в такие насосы необходимо крайне редко.

Принцип работы насоса ВВН

ВВН — водяной вакуумный насос, принцип работы которого такой же, как у водокольцевого вакуумного насоса.

Рабочей жидкостью насосов ВВН является вода. На схеме можно увидеть простой принцип работы насоса ВВН.

Движение ротора насоса ВВН происходит непосредственно двигателем через муфту. Это обеспечивает большие обороты ротору, и как следствие, возможность получения вакуума. Правда, вакуум насосы ВВН могут создать только низкий, из-за этого их называют насосами низкого давления. Простые насосы ВВН могут откачивать газы, насыщенные парами, загрязненные среды, и при этом очищать их. Но состав должен быть неагрессивным, чтобы чугунные детали насоса не повредились в результате реакции с химическим составов газа. Поэтому существуют модели насосов ВВН, детали которых изготовлены из титанового сплава или сплава на основе никеля. Они могут откачивать смесь любого состава, не боясь возникновения повреждений. Насос ВВН, в силу своего принципа работы, выполняется только в горизонтальном исполнении, а газ поступает в камеру сверху по оси.



tek-prom.ru

Вакуумный насос своими руками в домашних условиях

Насосное оборудование вакуумного типа нашло применение промышленностью и бытовыми условиями. Конструкция повсеместно используется для откачивания газообразных, парообразных веществ. Готовых изделий на рынке достаточно, однако цена чрезмерно завышена. Достаточно иметь смекалку и некоторые подручные средства, для сборки насоса своими руками.

Вакуумный насос своими руками

Принцип работы вакуумного насоса

Перед сборкой конструкции необходимо разобрать, из каких частей она состоит и как работает. Принцип работы не сильно отличается от работы обычного насосного оборудования, при развороте клапанов обратной стороной, получается вакуумное устройство. Производительность насоса достигается путем герметизации системы, в противном случае, мощность падает.

Также следует следить за состоянием впускного тракта, т.к. при откачке может попасть мусор, что забивает каналы установки.

Существуют основные принципы работы вакуумного насоса:

  • Двигающий элемент, состоящий из поршня, мембраны, либо ротора создает разряжение в цилиндре режимом всасывания. В этот момент выпускной клапан находится закрытым состоянием, впускной максимально открыт.
  • В процессе обратного хода впускной клапан переходит к закрытому состоянию, при этом остается давление низкого уровня во впускной камере. Через отверстие выпуска стравливается газ, наполненность цилиндра приходит в минимальное состояние.
Устройство вакуумного насоса
Устройство двигателя вакуумного насоса

Данный цикл работы применяется к поршневым установкам, роторными имеет расположение лопатка, которая переводит камеру всасывания по кругу, в определенных моментах соединяя с отверстиями впуска и выпуска. Принцип работы поможет разобраться, как грамотно изготовить вакуумный насос своими руками.

Изготовление вакуумника своими руками

Бытовая помпа, своими руками может быть изготовлена различными способами и установками. Простейшая конструкция состоит из частей, которые возможно соединить в домашних условиях. Бытовыми условиями вакуумные установки могут найти применение при упаковке вещей, продуктов и т. д.

Составляющие вакуумного насоса, изготовленного своими руками:

  • поршень с приводом;
  • ручка;
  • трубка сливная;
  • гайка с шайбой;
  • сальник из резины;
  • впускной клапан
  • штуцер фланцевого типа.

Модификация различных исполнений происходит с помощью велосипедного или автомобильного насоса, аквариумного нагнетателя, старого холодильного компрессора.

Преобразование манжетного насоса

Манжетные конструкции применяются ручными автомобильными насосными изделиями. Для изготовления требуемого прибора понадобиться сам механизм, несколько трубок и клапан. Переделка происходит несколькими шагами, самодельный вакуумный насос не требует применения сложных инструментов.

  1. Разбирается механизм, для этого необходимо открутить контр гайку, вынуть содержимое. Внутри изделия располагается манжета, пружина, застопоренные шайбой и гайкой, которые нужно демонтировать.
  2. Далее нужно развернуть манжету противоположной стороной, решение подойдет для операций, не требующих мощного вакуума.
  3. Изделие собирается обратным порядком, перед установкой манжеты, ее можно смазать небольшим слоем солидола, это продлит срок службы, увеличит мягкость хода.
  4. Для сохранения состоянию вакуума понадобится обратный клапан. Его установка производится в подобранную трубку подходящего размера, к основанию модификации. Герметичность достигается установкой хомутов на соединениях, используется герметик при установке.

Готовое изделие, при соблюдении технических условий способно выдавать КПД до 85%. Достаточно соблюдать параметры герметичности, технического состояния манжеты.

Низковакуумный насос

Модификация работает по центробежной схеме, похожа на роторные конструкции. Готовые продукции имеют различные характеристики, самодельный вакуумный насос такого типа изготовить достаточно трудно. При изготовлении не обойтись без услуг токаря, с его помощью производится вал, ровный цилиндрический корпус. Продукт совершает всасывание путем применения лопастной конструкции, при подаче жидкости оно вращается, создается центробежная сила, нагнетающая вакуум.

Низковакуумный насос

Работа устройства невозможна без применения электрического двигателя, установка оси лопастей не по центру, для реализации проталкивания газа в отверстия системы. Основным недостатком является перегрев воды, которую со временем нужно менять. Поделка снабжается отверстиями входа и выхода жидкостей, газов.

Эксплуатация механизма происходит на крупных производствах и сельских местностях, где в отводимом газу наблюдается большое содержание сажи и пыли.

Продолжительные действия происходят с системой отвода газа, охлаждения электродвигателя, постоянной подачи жидкости.

Простейший вакуумный насос

Ручная откачка воздуха может понадобится в любой момент при бытовых условиях. Эту функцию способна выдержать вакуумная помпа, изготовленная своими руками из пластиковых бутылок. Для изготовления понадобятся:

  • шланг, небольшого диметра, отлично подходит для этих целей велосипедный;
  • пластиковые бутылки разного диаметра;
  • дрель или другой ручной инструмент резки отверстий.

Подбор бутылок необходимо производить одинаковой формы, одна из них немного меньшего диаметра, выступает видом поршня. Вакуумный насос для откачки воздуха собирается следующим образом:

  • срезается верхняя часть большой бутылки;
  • по центру бутылки меньшего диаметра, в нижней части, прорезывается отверстие;
  • после примерки изготавливается уплотнительное кольцо их скотча или изоленты.

К крышке подсоединяется шланг, происходит опробование действия насоса. При движении малой бутылки создается вакуум, достаточный для бытовых нужд.

Вакуумный нагнетатель из велосипедного насоса

Конструкция велосипедного нагнетателя не отличается от автомобильного насоса. Важно отметить, что необходимо произвести установку дополнительного механизма, иначе изделие будет прорабатывать всего один цикл. Если не имеется специального обратного клапана, подойдет золотник, но необходимо установить герметичное соединение. Вакуумный насос для откачки воздуха действует на разряжение, поэтому клапан или золотник должен устанавливаться противоположным направлением.

Процесс происходит ручным способом, после переделки необходимо тянуть ручку с усилием на себя, что в некоторых ситуациях сделать трудно. Для модификации возможно не переворачивать манжету, а загерметизировать нижние отверстие выходного штуцера, изготовить отвод газа сверху изделия. Таким исполнением механизм будет работать в штатном режиме, но создавая вакуум. Реализация происходит сложнее, однако при наличии определенного инструмента, можно полностью изготовить своими руками.

Вакуумный насос из автомобильного компрессора

В качестве донора используется портативный нагнетать воздуха для поддержки давления в автомобильных шинах. Исполнение производится, если в гараже имеется доступный автомобильный аксессуар, если же приобретать ее на рынке, то лучше сразу купить готовый продукт. Самодельный вакуумный насос изготавливается по несложному принципу, достаточно переделать устройство с минимальным вмешательством.

Вакуумный насос своими руками из автомобильного компрессора

Для изготовления понадобится поменять местами впускной и выпускной клапан, на место впускного ставиться запорный механизм другого образца. Монтируется шланг, к направлению забора воздуха, поршневой механизм тем самым создает разряжение. При использовании можно добавить манометр вакуумного типа, для контроля состояния разрежения. Полноценная камера может получиться с применением герметичной сковородки.

Модифицирование аквариумного компрессора

В случаях, когда требуются высокие показатели разреженности, возможно приметить более производительные технические элементы. Бытовые аквариумные компрессоры для откачки воздуха, способны выдерживать нагрузку продолжительное время, выдавать нужный показатель. Применяется модифицированное изделие во множестве экспериментов и бытовых деяний, где требуется повышенный показатель разрежённости. Изготовить самодельный вакуумный механизм достаточно легко, не требуется дополнительных инструментов или знаний.

Устройство аквариумного компрессора

Важно соблюдать последовательность действий, чтобы получить наиболее производительное изделие на выходе:

  • с помощью отвертки демонтируются крепления корпуса;
  • после снятия крышки, составом компрессора имеется узел с клапанами, его нужно демонтировать;
  • в углу корпуса отпиливается отверстие, для соединения подготовленного шланга;
  • в нижней стенке просверливается отверстие для удаления конденсата и влаги;
  • система отведения газов исполняется с помощью клея, подходящей трубки.

Сборка производится обратной последовательностью, на выходе должно получится устройство, изготовленное своими руками, способное откачивать воздух вместо нагнетания. Таким прибором можно уменьшать температуру кипения жидкостей при экспериментах, но следует контролировать уровень газов.

Водокольцевой насос

Низковакуумное оборудование применяется при необходимом долгосрочном обеспечении среды в производстве. Прибор имеет внутри корпус с пластинами, прикрепленными к ротору, погружаемыми в воду. Процесс подразумевает создание 90% вакуума, повысить показатель возможно с применением жидкости с более высокой температурой кипения. Преимущества данного прибора заключаются в том, что оно имеет повышенный ресурс, ввиду отсутствия трущихся частей и уплотнителей.

Водокольцевой насос

Водокольцевые агрегаты имеют несколько недостатков:

  • важно организовать устройство улавливания или рециркуляции жидкости, отвода отработанных газов;
  • необходимо следить за уровнем рабочей жидкости, иначе при вращении в «сухую» устройство перегреется, выйдет из строя;
  • сложное техническое решение не позволяет выполнить сборку своими руками при отсутствии особых навыков.

Однако, при подготовке специализированных деталей, можно произвести конструкцию на свет. Необходимо воспользоваться чертежом для сборки, подготовить корпус цилиндрической формы и подходящего размера. Вал, с лопастями, помещается к рабочей части, далее подается пробная порция воды. Жидкость подается под углом, для воздействия на лопасти.

Преобразование медицинского шприца

Создание простейшего инструмента из медицинского шприца не потребует специальных навыков. Данный прибор применяется к емкостям небольшого объема, из которых нужно откачать воздух. Понадобится обычный шприц, состоящий из сопла и ядра, а также пластиковый тройник, штуцер. Сборка не отличается повышенной сложностью, необходимо соблюдать последовательность шагов, чтобы получить качественный результат.

  1. Сопло вставляется в одну из сторон тройника, далее накручивается штуцер на резьбу, подсоединяется к шлангу длинной не более 15 см.
  2. К отводу тройника подсоединяется дополнительный шланг, опускается до требуемого уровня.
  3. В конец шланга устанавливается ядро, к противоположной стороне подводится короткий шланг отвода воды.

Вакуумный насос своими руками из шприца

Сборка считается оконченной после проведения тестового запуска. Подается вода и создается разряжение, за счет которого откачивается газ или жидкость. Стоит подчеркнуть, что сделанный своими руками прибор может нарушить действие всей системы, он уступает по надежности покупным аналогам. Поэтому, для ответственных нужд подбираются более надежные конструкции.

Использование холодильного компрессора

Для работы в качестве вакуумного насоса может применяться старый компрессор от холодильника, основным требованием является его работоспособность. Изготовленная вакуумная помпа своими руками может продолжать действие как в качестве нагнетателя, так и вакуумного устройства. Перед сборкой понадобится несколько элементов, которые можно найти на разборах:

  • рама, на неё будут крепиться все детали, изготавливается из уголков методом сварки или болтовым креплением;
  • в качестве ресивера допускается применить баллон от фреона или пропана небольших размеров;
  • манометр;
  • шланги для соединения;
  • влагоотделительный фильтр;
  • автомат и провода;
  • крестовина, выступающая ролью коллектора.

Вакуумный насос своими руками из компрессора от холодильника

В случае построения универсальной конструкции, стоит предусмотреть реле давления, которое отключает нагнетатель по достижению определённого уровня. Перед сборкой удаляется отработанное масло, заливается новое, чтобы продлить долговечность прибора. Порядок сборки происходит следующим методом:

  • К раме прикручивается компрессор с ресивером, установка нагнетателя производится вертикальным положением, применяются антивибрационный материал или подушки.
  • Шлангами стыкуются все детали, фильтр.
  • Монтаж электропитания производится с обязательным включением в схему автомата, для избегания поломки результатом короткого замыкания.

Когда необходим компрессор, просто меняются шланги местами. Универсальная конструкция позволяет использовать прибор во многих направлениях.

Применение ресиверов

Работа примитивных инструментов не требует поддержания постоянного давления системой. Ручной вакуумный насос для откачки воздуха эффективен только в процессе хода поршня, при этом возникают скачки.

Ресивер из газового баллона

При выполнении точных действий не допускается наличие перерывов, для этого используется ресивер.

Принцип действия ресивера состоит в поддержании буферного состояния при скачках давления, в качестве прибора может использоваться старый газовый баллон.

Устройство подключается последовательно, оснащается манометром, расчет производится при соответствии с материалом и емкостью. Использование вакуумного ресивера может быть исполнено обычной стеклянной бутылкой.

Особенности эксплуатации

Вакуумные насосы имеют предназначение к созданию пространства разряжения отдельными объемами. Применяется бытовым назначением, автомобилестроением, производством. Эксплуатация прибора, приготовленного своими руками может значительно сократить время на откачку газа.

Нагнетатель вакуумный не является первым бытовым устройством, большинство пользуется обычным пылесосом. Однако имеются задачи, с которыми не справиться без специального прибора. Наличие устройства поможет выполнить большинство задач своими руками, не прибегая к помощи специалистов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Вакуумный насос для откачки воздуха (фильтр)

Содержание

Изобретение вакуумных насосов дало человеку возможность справляться с достаточно специфичными нетривиальными задачами. За довольно короткий период их произвели в огромных количествах. Сейчас вакуумные насосы чрезвычайно распространены и используются для решения огромного количества задач.

Сухой вакуумный насос для откачки воздуха и газов

В данной статье будут рассмотрены устройства для откачки воздуха с помощью вакуума. Вы узнаете принцип их работы, особенности конструкции, а также познакомитесь с наиболее распространенными видами вакуумных насосов.

Особенности вакуумных насосов для откачки воздуха

Всё вакуумное оборудование, для более понятного ознакомления, имеет смысл рассматривать как некое подобие компрессоров, которые в процессе работы выполняют уменьшение атмосферного давления, а не нагнетают его.

Как вы знаете, повышение давления воздуха в замкнутом пространстве получается в результате его сжатия, в результате чего количество столкновений между молекулами за отдельно взятый промежуток времени растет, вакуум же – наоборот, получается в результате сведения числа столкновения молекул между собой к минимуму.

На практике, вакуум, посредством воздушно вакуумного насоса, создается в результате принудительного удаления молекул воздуха из герметичного пространства (рабочей камеры насосы).

Откачка воздуха из замкнутой среды приводит в результате увеличение его плотности (сжимания), и дальнейшего выброса к напорному патрубку, что приводит к уменьшению абсолютного давления оставшегося в системе воздуха. Как только давление в ней приближается к минимальным показателям атмосферного столбика, считается, что технический вакуум создан.

Интересной особенностью оборудования для создания вакуума, которую обязательно необходимо учитывать при его выборе, является то, что ни один насос для откачки воздуха не может изменить давление ограниченной системы, больше, чем на показатель номинального атмосферного давления воздуха.

А атмосферное давление, как известно, разнится в зависимости от конкретно взятого места (от температуры воздуха и высоты над уровнем моря, если быть точным). Что из этого следует на практике: оборудование, способное создавать разрежение давления в 730 мм ртутного столбца, при атмосферном давлении, допустим, 700 мм ртутного столба (возьмем для примера Читу).

Мобильный бытовой вакуумный насос с манометром

Сможет обеспечить разрежение воздуха на: 730×700/760 = 672 мм.рт.ст. Взятый для расчета показатель 760 мм.рт.ст – это стандартное атмосферное давление при температуре в 15 градусов, на территории, находящейся на уровне моря.

То есть, при выборе насоса для откачки воздуха вам нужно знать номинальное давление на вашем рабочем месте, и производить подбор техники исходя из этого показателя – так как стоимость вакуумных насосов растет в прямом соотношении к их мощности, излишки которой, могут быть попросту не востребованными

к меню ↑

Принцип работы вакуумных насосов

Принцип работы вакуумных насосов заключается в откачке газов (воздуха), из герметичной рабочей камеры. В процессе откачки воздуха происходит изменение объема полостей замкнутой системы, в результате чего в ней происходит перераспределение молекул воздуха. То, каким образом выполняется откачка, зависит непосредственно от типа агрегата.

Большая часть вакуумных насосов работает по методу вытеснения, при котором, качество понижения давления в рабочей камере напрямую зависит от уровня её герметичности, которую могут нарушить даже малейшие механические загрязнения.

Для создания максимально герметичной рабочей камеры, производители используют самые разнообразные технологии уплотнения, при этом, обязательной частью любого вакуумного насоса является механический фильтр, который очищает перекачиваемую среду от пыли и твердых частиц.

Существует три этапа фильтрации, для каждой из которых нужен отдельный фильтр: масляный фильтр, воздушный фильтр на всасываемый воздух и выхлопной фильтр, который удаляет пары масла из выхлопных газов вакуумных насосов.

Принцип работы насосов для откачки воздуха схож с технологией, лежащей в основе функционирования воздушных компрессоров.

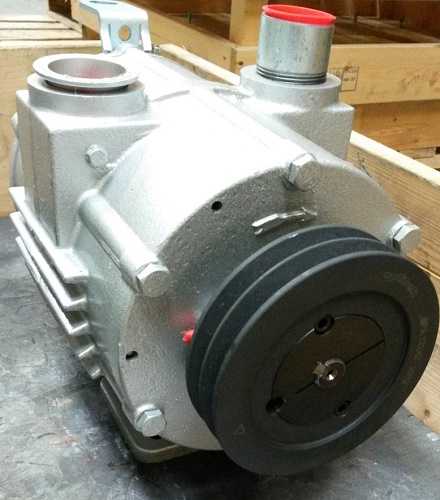

Пластинчато-роторный вакуумный насос

Главным отличием между ними является то, что вакуумный агрегат выполняет всасывание воздуха в герметичную систему, и последующее его удаление, при котором, давление воздуха на всасывающем патрубке обязательно меньше, чем существующее атмосферное давление, а при максимальных показателях вакуума оно вообще приближено к нулю.

Остальные отличие между воздушными вакуумными насосами и компрессорами следующие:

  • Вакуумные агрегаты не могут создавать давление, разница которого с номинальным атмосферным давлением больше, чем 760 мм. рт. ст;
  • Количество воздуха, который выкачивает из системы вакуумник, с каждым тактом откачки уменьшается, по мере уменьшения давления в замкнутой системе, в то время как компрессор обладает постоянной производительностью;
  • Поскольку количество воздуха, при высоких показателях вакуума, которое проходит через насос минимальное – все тепло, которое выделяется во время работы насоса, рассеивается в середине корпуса агрегата, что делает его устойчивым к перегреву, в отличие от компрессора.

Читайте также: пошаговая инструкция по строительству винного погреба.

к меню ↑

Виды и их отличия

Классификация вакуумных насосов осуществляется исходя из их конструктивных особенностей. Выделяют механические, струйные, сорбционные и магниторазрядные устройства.

Механические вакуумные агрегаты (наиболее распространенные в бытовом и мелком промышленном использовании насосы) делятся на такие группы:
к меню ↑

Пластинчато-роторные устройства

К данной категории относится наиболее распространенный вид насосов для откачки воздуха – водокольцевые устройства, сжатие воздуха в которых выполняется посредством работы жидкостного кольца, которое приводится в работу движением лопаточного колеса.

Рабочая камера водокольцевого агрегата перед запуском должна заполняться жидкостью (обычной водой).

Модель мембранного или диафрагменного вакуумного насоса

В движения рабочего колеса, вода лопастями отбрасывается к корпусу насоса, в результате чего между стенками корпуса, и рабочим колесом образовывается свободное от жидкости пространство, которое разграничивается лопастями колеса на ячейки, чей размер зависит от угла поворота колеса.

Когда рабочее колесо изменяет своё положение и размер ячеек увеличивается, они заполняются воздухом либо газом, который подводится через всасывающий патрубок насоса.

Изменение угла наклона при дальнейшем движении рабочего колеса провоцирует уменьшение размера ячеек, воздух в которых сжимается до тех пор, пока к ячейкам не подводится нагнетательный патрубок, в который и выталкивается сжатый воздух.

Механическое усилие для движения колеса в данных вакуумных насосах создается посредством электрического силового агрегата, на валу которого рабочее колесо закреплено с помощью муфтового соединения. Такие устройства не боятся перегрева привода, так как процесс откачки воздуха осуществляется с постоянным использованием жидкости, которая выполняет охлаждение двигателя.

Чтобы в результате теплообмена не происходило повышение температуры водяного кольца, в насос постоянно подается холодная жидкость. Отработанная вода, при этом, отводится через подсоединенный к нагнетательному патрубку шланг. Данная технология дает возможность откачивать не только воздух, но и разнообразные легковоспламеняющиеся газы.

Также существуют пластинчато-роторные насосы с масляным уплотнением. Такие агрегаты обладают корпусом цилиндрической формы, внутри которого вращается ротор с пластинчатыми пазами. В процессе откачки, движение ротора прижимает пластины к стенкам корпуса, вследствие чего происходит увеличения размера ячеек.

После всасывания воздуха ячейки уменьшаются, и воздух выталкивается в нагнетательный патрубок. Для смазки рабочей части, а также для уплотнения и дополнительной герметизации корпуса, в насос непрерывно подается масло.
к меню ↑

Спиральные насосы

Спиральный вакуумный насос промышленного типа

Спиральные агрегаты дают возможность получить вакуум без какой-либо дополнительной смазки. Они состоят из двух архимедовых спиралей, которые размещены со смещением в 180 градусов. Такое расположение спиралей делит рабочее пространство насоса на две разные по объему области.

Работа привода вызывает вращение спиралей по орбитальной траектории, при таком движении происходит поэтапное увеличение и уменьшение объема рабочих полостей, что провоцирует выдавливание воздуха из рабочей камеры к нагнетательному патрубку.

К достоинствам таких агрегатов относится высокий КПД, возможность создания высокого вакуума и отсутствие шума при работе. Такие насосы очень чувствительны к загрязнениям, поэтому им требуется качественный фильтр, так как даже минимальное загрязнение поверхностей трения сильно снижает эффективность работы насоса.
к меню ↑

Винтовые агрегаты

Винтовые устройства для откачки воздуха внутри рабочей камеры имеют два ротора винтообразной формы, которые оборудованы разнонаправленной резьбой. Такие винты при вращательных движениях в замкнутом пространстве камеры формируют области, в которых выполняется сжатие, и транспортировка воздуха к нагнетательному патрубку.

Винтовые насосы способны создавать достаточно глубокий вакуум, при этом, она не требуют постоянной подачи воды, либо масляной смазки, что делает их одним из наиболее распространенных видов вакуумных насосов на промышленных предприятиях. Как и все сухие насосы, винтовые насосы нуждаются в максимально качественном уплотнении, и фильтрации откачиваемой среды.
к меню ↑

Диафрагменные насосы

Принцип работы диафрагменных агрегатов для откачки воздуха заключается в поступательных движениях диафрагмы, посредством которых выполняется сжатие и выброс откачиваемой среды. Сама диафрагма расположена на вале привода, который двигает её параллельно всасывающему клапану.

Пространство, образовавшееся между диафрагмой и клапаном, называется камерой всасывания. Эта камера полностью изолирована от привода, что позволяет данному виду насосов нормально работать в самых агрессивных средах, с высоким количеством пыли и других механических загрязнений.

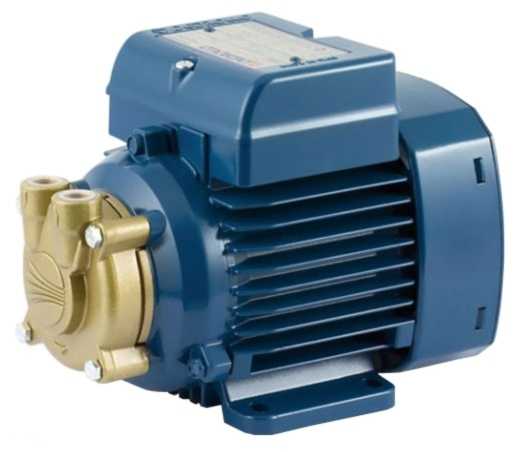

Самый популярный в наших краях, водокольцевой вакуумный насос

Однако такая технология обладает существенными недостатками, которые ограничивают среду её использования – диафрагменные насосы не могут обеспечить высокую скорость откачки воздуха, при этом качество вакуума, создаваемое такими агрегатами достаточно невысокое (при комбинировании нескольких стадий откачки предельное давление может быть понижено до 0.5 мБар).

Также существуют вакуумные насосы Рутса – это те же пластинчато-роторные устройства, оборудованные двумя, либо тремя роторами.
к меню ↑

Особенности некоторых разновидностей

Каждая отдельно взятая группа вакуумных насосов обладает своими преимуществами, которые обуславливаются их принципом действия, особенностями конструкции, типа используемой жидкости, и множества других факторов.

К примеру, прастинчато-роторные агрегаты способы работать при высоких температурах, так как они обладают высокой устойчивостью к водяному пару, при этом, такие насосы имеют компактные размеры, высокую продуктивность откачки воздуха, и минимальное потребление электроэнергии.

Водокольцевые насосы считаются выносливыми агрегатами для самых тяжелых условий работы, которые способны осуществлять откачку загрязненного воздуха (специальный фильтр выполняет грубую очистку воздуха от пыли и основных механических загрязнений).

Читайте также: зачем нужны фильтры грубой очистки воды?

Винтовые насосы для откачки воздуха имеют наибольший ресурс работы, так как в них отсутствуют конденсаторы и для функционирования такие механизмы не требуют масла.

Устройства, работающие по спиральной и мембранной технологии, обладают максимальной эффективностью и способны создавать высокий вакуум, и при этом они обладают возможностью работы в агрессивной среде (откачивание химических газов и паров возможно при условии обработки основных элементов насоса специальным защитным покрытием).
к меню ↑

Пример действия простейшего вакуумного насоса (видео)

 Главная страница » Насосы

byreniepro.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
