Установка северс на ниву – Подогреватель “Северс-М1”

Установка подогревателя СЕВЕРС-М

Chevrolet Niva

Предпусковой подогреватель  Северс-М

предназначен для предварительного (предпускового) подогрева охлаждающей жидкости в автомобилях российского и импортного производства. Варианты исполнения позволяют устанавливать  Северс-М как на легковые, так и на грузовые автомобили.
Подогреватели работают от сети 220 Вольт. Выпускаются  мощностью от 1 до 3 кВт в зависимости от мощности двигателя автомобиля, на который они устанавливаются. Небольшие размеры позволяют поместить  его в подкапотном пространстве многих автомобилей.

Для установки подогревателя в различные авто разработаны специальные монтажные комплекты, включающие в себя различные наборы штуцеров, шлангов, хомутов и др.



Мы будем устанавливать  подогреватель Северс-М на ВАЗ-2123 с инжекторным  двигателем 1,7л.

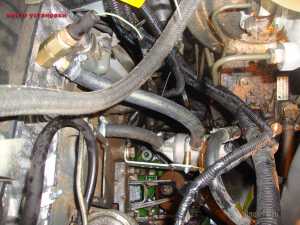

1 .Необходимо снять корпус воздушного фильтра вместе с ДМРВ и частью воздуховода, тем самым обеспечив доступ к месту работы. (фото 1)

2. Снимаем модуль зажигания вместе с высоковольтными проводами

3. Снимаем кронштейн крепления жгута проводов, (фото 2)  отсоединяем «массу».

4. Сливаем охлаждающую жидкость, отвернув сливную пробку на блоке цилиндров.

5 .Выкручиваем датчик температуры жидкости. (фото 3)

6. Наносим герметик на штуцер из комплекта поставки, и вворачиваем его вместо сливной пробки.

7. Вворачиваем в отверстие для датчика температуры переходной тройник,  в него датчик температуры, снизу вворачиваем еще один штуцер, не забыв смазать все резьбовые соединения герметиком. (фото 4)

8. Разрезаем, входящий в комплектацию шланг, на два длиной 150мм и, соответственно 300мм.

9. Собираем подогреватель. (фото 5)  Во входной шланг вставляем пружину, она не даст переломиться патрубку из-за малого радиуса загиба.

10. Устанавливаем подогреватель в автомобиль, не забыв закрепить «массу».(фото 6)

11. Подогреватель должен быть установлен в горизонтальном положении. При этом  передняя часть (входной патрубок) должна быть опущена вниз на угол 5..10 градусов. Крепежные отверстия кронштейна позволяют это сделать.

12. Заполняем систему охлаждения охлаждающей жидкостью.

13. Сетевой провод прокладываем  в удобное место, исключив возможность контакта с подвижными и нагревающимися частями двигателя, закрепляя его пластиковыми стяжками .

14. Ставим модуль зажигания на место, наконечники ВВ проводов надеваем на свечи, возвращаем корпус воздушного фильтра на место, проверяем соединения на наличие протекания ОЖ, запускаем двигатель.

На этом установка предпускового подогревателя завершена, осталось проверить его работу.

Т.к. датчик температуры теперь несколько  удален от головки блока цилиндров возможно занижение показаний индикатора температуры охлаждающей жидкости при низких температурах окружающей среды.

фото 1

фото 2

фото 3

фото 4

фото 5

фото 6



Если Вас заинтересовала данная статья и Вам есть, что сказать (хорошее или не очень) оставте Свои комментарии ниже.
Буду очень признателен за Ваше участие в обсуждении статьи.



Также на эту тему вы можете почитать:

liputrik.ru

Подогреватель "Северс +" на Шевроле-Нива.

20:05, 9 февраля 2018

Двигатель Автор: admin


Чтобы не допустить перегревания охлаждающей жидкости Шевроле Нива, при входе на подогреватель установлен термостат, он отключает нагревательный элемент устройства как только достигается максимальная температура.

Нива .Подогреватель 220 вольт.


Электроподогрев двигателя позволит без проблем заводить мотор даже в самые лютые морозы, в то время, как остальные будут бегать и поливать двигатель горячей водой. Сливать будем антифриз вот из этой пробки-заглушки.

Подогреватель двигателя в с циркуляционным насосом для любых автомобилей.

У меня верхний шланг 30 см нижний 23 см.

Всю резьбу промазал термостойким герметиком для надежности.

И с успехом его выдержал. Ненависть в его сердце уступила место преданности Будде.

Нива .Подогреватель 220 вольт.

Еще через четыре месяца Энсей Танкадо приступил к работе в Отделении криптографии Агентства национальной безопасности США. Несмотря на солидный заработок, Танкадо ездил на службу на стареньком мопеде и обедал в одиночестве за своим рабочим столом, вместо того чтобы вместе с сослуживцами поглощать котлеты из телятины и луковый суп с картофелем — фирменные блюда местной столовой.

Энсей пользовался всеобщим уважением, работал творчески, с блеском, что дано немногим.

iaarus.ru

Как установить подогрев на Шевроле Нива

Рассмотрим в этой статье такую тему, как подогрев двигателя Шевроле Нива.

Принцип действия подобной установки основан на термосифоне, то есть естественная циркуляция жидкости. В то время пока жидкость нагревается в подогревателе, его плотность уменьшается и, соответственно, жидкость идет вверх, освобождает подогреватель и направляется в сторону силового агрегата, там она теряет температуру и спускается вниз, на вход в подогреватель.

Тем самым происходит постоянное движение жидкости по кругу. Чтобы не допустить перегревания охлаждающей жидкости Шевроле Нива, при входе на подогреватель установлен термостат, он отключает нагревательный элемент устройства как только достигается максимальная температура. Перед тем, как произвести установку подогрева двигателя Шевроле Нива стоит тщательно проверить систему охлаждения. Как правило, подогреватели работают для антифриза, либо тосола.


Недопустимо наличие в системе охлаждения осадка или присадков для устранения течи радиатора. Подогреватель устанавливается исключительно в горизонтальном положении, плюс к этому выходное отверстие должно смотреть вверх. Закрепляем подлогреватель на раму или силовой агрегат, используя при этом монтажный комплекс и хомут.

Подогреватель для двигателя Шевроле Нива должен находится ниже уровня охлаждающей жидкости, чтобы обеспечить нормальную циркуляцию жидкости. Рекомендуется разместить ее на максимально допустимой нижней точке. Если же такую точку не найти , то можно подключиться через нижний патрубок радиатора. Шланг с мотора подсоединяется с входом в подогреватель.

Выход из подогревателя соединяется при помощи шланга с зарубашечным пространством двигателя. Точку подключения на моторе с выхода подогревателя располагаем выше, чем подключение на двигателе на вход в устройство. Не в коем случае не нужно делать петлю на шланге к мотору над точкой подключения, потому что там могут образоваться воздушные пробки и они не будут способствовать нормальной циркуляции жидкости в системе.

Чтобы не допустить образование воздушных пробок заливаем антифриз в выходной шланг с подогревателя. Далее соединяем шланг и доливаем антифриз прямо в двигатель. Перед тем ,как подключить подогреватель лучше всего предварительно прогреть мотор до рабочей температуры, тем самым мы выгоняем воздух с системы охлаждения.

Нельзя забывать и про технику безопасности, в которой говорится, что нельзя включать подогреватель при работающем двигателе. Можно сделать так, чтобы подогреватель включался автоматически с двигателем, для этого устанавливается специальный датчик давления масла и еще множество систем контроля.

Конкретно на Шевроле Нива подогреватель устанавливается над правой аркой, а жидкостную помпу ставим за бачком адсорбера. Воздушная помпа находится вблизи от воздушного фильтра. В комплекте с подогревателем имеется дистанционный салонный пульт, с помощью которого можно задействовать устройство.

Электроподогрев двигателя позволит без проблем заводить мотор даже в самые лютые морозы, в то время, как остальные будут бегать и поливать двигатель горячей водой. Установку лучше всего доверить профессионалам, хотя при наличии определенных навыков это можно выполнить и самостоятельно.
