Ошибка подушек безопасности 5

Рассмотрим, что такое ошибка подушек безопасности 5 и алгоритм её устранения на примере автомобиля Шевроле Лачетти. Высокое сопротивление цепи срабатывания подушки безопасности пассажира

Диагностический код неисправности (DTC) 5

Высокое сопротивление цепи срабатывания подушки безопасности пассажира

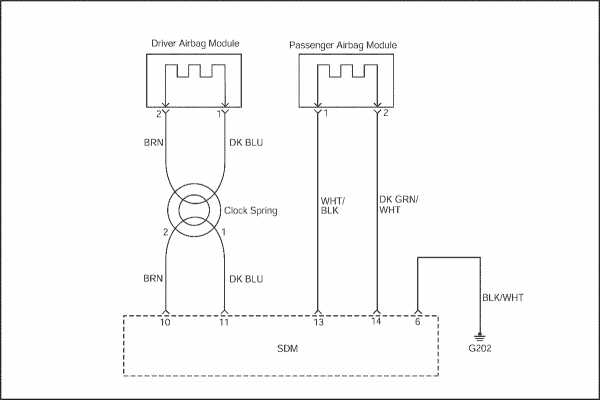

Описание схемы

При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.

После этих проверок модуль измеряет напряжения в цепях зажигания и срабатывания подушек безопасности, проверяя, что они находятся в номинальных диапазонах. SDM контролирует напряжения на проводах нижнего уровня подушек водителя и пассажира, выявляя замыкание цепей срабатывания на массу или напряжение питания.

Модуль датчиков и диагностики (SDM) проверяет проводку к модулю подушки безопасности пассажира, пропуская ничтожно малый ток через внутреннюю цепь и проверяя ее сопротивление.

Диагностический код неисправности DTC 5 записывается, когда

Сопротивление цепи срабатывания подушки безопасности пассажира превышает 2,8 Ом.

DTC 5 Высокое сопротивление цепи срабатывания подушки безопасности пассажира

Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.

Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.

Шаг	Операция	Значения	Да	Нет
1	Удостоверьтесь, что ключ зажигания находится в положении OFF. Подождите минуту, чтобы разрядить заряд блока питания модуля датчиков и диагностики.	—	Перейдите на Шаг 2	—
2	Осмотрите разъем и проводку подушки безопасности пассажира. Разъем отключен?	—	Подключите разъем и Перейдите на Шаг 1	Перейдите на Шаг 3
3	Удостоверьтесь, что ключ зажигания находится в положении OFF. Снимите модуль подушки безопасности водителя. Отключите разъем проводки модуля датчиков и диагностики (SDM). Проверьте сопротивление между выводами 13, 14 модуля датчиков и диагностики (SDM) и выводами 1, 2 модуля подушки безопасности пассажира. Сопротивление близко к 0 (нулю)?	≈ 0 Ом	Перейдите на Шаг 4	Замените проводку надувной подушки безопасности.
4	Замените модуль датчиков и диагностики. Удостоверьтесь, что ключ зажигания находится в положении ON. Сотрите диагностический код неисправности с помощью диагностического прибора. Выполните проверку диагностической системы надувных подушек безопасности (SIR). Диагностический код неисправности удален?	—	Система в норме.	Замените модуль подушки безопасности пассажира.

Мне нравится 1+

Участники, которые лайкнули этот пост:

moylacetti.ru

B1346 Слишком высокое сопротивление цепи подушки безопасности водителя (1-я ступень)

ОБЩЕЕ ОПИСАНИЕ

Модуль подушки безопасности водителя (именуемый далее DAB) находится в центре рулевого колеса и предназначен для защиты водителя в случае столкновения.

DAB состоит из подушки безопасности, крышки и блока наполнения.

В блоке наполнения имеется цепь питания зажигания, газогенератор и рассеивающий экран.

Подушка безопасности при столкновении наполняется инертным газом и смягчает удар. Раскрытие подушки происходит через разделяющуюся крышку.

Газ для наполнения подушки выделяется газогенератором.

Между рулевым колесом и колонкой находится пружинный контакт в виде спирали. Он соединяет DAB с блоком SRSCM.

Никогда не измеряйте сопротивление цепи DAB непосредственно. Ток тестера может спровоцировать раскрытие подушки.

Если вращать или резко дернуть SRSCM при включенном зажигании, преднатяжитель ремней безопасности, анкерный преднатяжитель, шторка безопасности или боковая подушка безопасности могут сработать и представлять опасность. Обращайтесь с системой аккуратно.

ОПИСАНИЕ ДИАГНОСТИЧЕСКОГО КОДА НЕИСПРАВНОСТИ

Если измеренное сопротивление цепи DAB окажется больше порогового значения, блок SRSCM регистрирует код B1346.

*В этом случае блок SRSCM проверяет цепь на наличие неисправностей путем ее кратковременного запитывания.

УСЛОВИЕ РЕГИСТРАЦИИ ДИАГНОСТИЧЕСКОГО КОДА НЕИСПРАВНОСТИ

Позиция

Условие регистрации

Возможная причина

Cтратегия регистрации DTC

•	Проверка сопротивления

1.	Плохое подсоединение устройства.

2.	Плохой контакт между шунтирующей перемычкой и освобождающим штоком.

3.	Неисправность модуля DAB.

4.	Неисправность пружинного контакта.

5.	Неисправен блок SRSCM.

Условия активации

•	Включите зажигание

Пороговое значение

•	Сопротивление 1-й ступени пиропатрона модуля DAB ≥ 6 Ом

Время диагностики

Критерий соответствия

•	Более 1с (100 мс х 10)

Критерий несоответствия

•	Более 2с (100 мс х 20)

auto-texcenter.ru

Сопротивление подушки безопасности Шкода фабия

Как выключить горящую лампочку AIR-BAG? Слабонервным опять не смотреть!

Убираем моргающий значек подушек безопатности после дтп

Как сбросить ошибку подушек безопасности на Шевроле Эпика. Стираем ошибку Airbag на Chevrolet Epica.

Как проверить не срабатывали ли подушки безопасности на автомобиле

AirBag VW разъем АирБага

Как снять подушку безопасности skoda Fabia 1 2000 — 2004

Убираем ошибку Airbag — Audi

airbag подушка безопасности fabia Часть 2

Простой способ ОТКЛЮЧЕНИЯ ЗУММЕРА РЕМНЕЙ БЕЗОПАСНОСТИ

Гасим лампу Airbag SRS (подушки) часть 3

Также смотрите:

Не заводится Шкода актавия
Шкода октавия скаут на автомате
Как разобрать сиденья на шкоде октавия а5
Первичный вал Шкода фелиция
Размеры шкоды йети 2012
Шкода октавия рулевая колонка ремонт
Машина Skoda где производства
Видео Шкода етти по грязи
Pcd Шкода октавия тур
Шкода фабия седан размеры
Шкода суперб 2002 сиденье
Шкода рапид для индии
Внутренний шрус Шкода йети
Автотепло Skoda rapid
Колеса r18 для шкоды суперб

Главная » Новости » Сопротивление подушки безопасности Шкода фабия

www.smoov-skoda.ru

Ошибка подушек безопасности 2

Рассмотрим, что такое ошибка подушек безопасности 2 и алгоритм её устранения на примере автомобиля Шевроле Лачетти. Низкое сопротивление цепи срабатывания подушки безопасности водителя

Диагностический код неисправности (DTC) 2

Низкое сопротивление цепи срабатывания подушки безопасности водителя

Описание схемы

Модуль датчиков и диагностики (SDM) проверяет проводку к модулю подушки безопасности водителя, пропуская ничтожно малый ток через внутреннюю цепь и проверяя сопротивление.

Диагностический код неисправности DTC 2 записывается, когда

Сопротивление цепи срабатывания подушки безопасности водителя ниже 1,8 Ом.
Повреждена закорачивающая перемычка, модуль датчиков и диагностики (SDM) необходимо заменить.

DTC 2 Низкое сопротивление цепи срабатывания подушки безопасности водителя

Шаг	Операция	Значения	Да	Нет
1	Удостоверьтесь, что ключ зажигания находится в положении OFF. Подождите минуту, чтобы разрядить заряд блока питания модуля датчиков и диагностики.	—	Перейдите на Шаг 2	—
2	Осмотрите разъем и проводку подушки безопасности водителя. Проводка надувной подушки безопасности повреждена?	—	Замените проводку надувной подушки безопасности.	Перейдите на Шаг 5
3	Удостоверьтесь, что ключ зажигания находится в положении OFF. Снимите модуль подушки безопасности водителя. Отключите разъем проводки модуля датчиков и диагностики (SDM). Проверьте сопротивление между выводами 1 и 2 модуля подушки безопасности водителя. Сопротивление равно ∞?	∞	Перейдите на Шаг 4	Перейдите на Шаг 5
4	Замените модуль датчиков и диагностики. Удостоверьтесь, что ключ зажигания находится в положении ON. Сотрите диагностический код неисправности с помощью диагностического прибора. Выполните проверку диагностической системы системы надувных подушек безопасности (SIR). Диагностический код неисправности удален?	—	Система в норме.	Замените модуль подушки безопасности водителя.
5	Отключите разъем от проводки часовой пружины. Проверьте сопротивление между выводами 1 и 2 часовой пружины. Сопротивление равно ∞?	∞	Замените проводку надувной подушки безопасности.	Замените часовую пружину.
