Снятие дверной обшивки – Обшивка двери: как снять левые и правые

Содержание

Как снять обшивку с дверей на ВАЗ

В эксплуатации машины, особенно российского производства, некоторые работы приходится проводить самому. С одной стороны, это не очень удобно. С другой — каждый раз гонять авто в сервис ради пятнадцатиминутной работы тоже не годится. К счастью, для таких работ не требуется особых знаний или навыков, да и инструмент тоже используется общедоступный. В конце концов, полезно знать, как делать какие-то мелочи. Это экономит вам время и нервы, не говоря уж о деньгах. Такая задача, как снять обшивку водительской двери, например, не представляет особенных сложностей и выполнить её может каждый.

Другой вопрос, зачем это делать. Возможно, вы хотите добраться до динамика или стеклоподъёмника, или накинуть тягу на механизм запирания двери. А может, банально прочистить сливные отверстия и избавиться от сырости за пластиком. Для всего этого как раз и нужно выполнить указанное действие. Предупреждаем сразу: запаситесь пластиковыми клипсами! Они вам обязательно понадобятся.

Начнём с водителя

В Калине, Приоре и Гранте схема крепления идентична. Чтобы снять обшивку водительской двери, так как она держится не только на саморезах, одной крестовой отвёртки мало. Понадобится ещё кое-что острое и плоское. Итак, для начала займёмся явными метизами. Первый — в нижней части двери. Там на всех этих моделях расположен пластиковый карман, снизу которого есть два углублённых отверстия. В них-то и видны шляпки шурупов. Отвёрткой с длинным лезвием туда подлезать не очень удобно, так что по возможности возьмите короткую. Затем возле ручки двери найдите пластмассовую заглушку. Подденьте её тем самым острым предметом, который мы упомянули выше, и найдёте там шуруп. Ещё один спрятан в основании ручки открывания. Отгибайте её в крайнее положение и открутите его. Ну и в углублении на корпусе есть ещё один. Мы думаем, что излишним будет упоминать, что все эти саморезы вы должны складывать отдельно, чтобы потом не искать судорожно и не потерять. В конце открутите колпачок запирания двери.

Перед тем как приступить к снятию обшивки водительской двери, проверьте, что клипсы у вас есть. Если вы не смогли их найти, будьте очень аккуратны, потому что именно на них, собственно, всё и держится. Поддевая ножом или плоской отвёрткой панель, отщёлкивайте её от корпуса двери. Помните, что фиксаторы очень хрупкие, и ломаются под малейшей нагрузкой. Затем отключите фишку динамика и отведите в сторону тягу, если она присоединена. Вот и всё, теперь у вас голая дверь и вы можете делать то, ради чего всё и затевалось. Мы, кстати говоря, советуем мусор и влагу из двери удалить, раз уж есть такая возможность, и прочистить сливные отверстия, даже если вы не для этого разбирали дверь.

Переходим назад

Перед тем как снять обшивку задней двери на Гранте, Калине или Приоре, нужно немного подготовиться. Инструмент нам понадобится тот же — крестовая отвёртка и нож, а также клипсы. Единственная разница по сравнению с передней дверью: на задней иногда бывает механический стеклоподъёмник, а не электрический. Вообще-то, для него есть специальный съёмник, но все пользуются плоской отвёрткой. Итак, поддеваем заглушку на передней части «крутилки», вытаскиваем её, а затем выталкиваем ручку вперёд. Теперь займёмся ручкой. Снять её с обшивки задней двери, как и с передней, на Калине и остальных моделях можно, открутив шуруп у её основания. Отгибаем в крайнее положение, крестовой отвёрткой отворачиваем саморез, снимаем. Ничего сложного. Теперь обратите внимание: корпус («держак») задней двери имеет больше заглушек, чем есть впереди. Снимайте их все, под ними спрятан крепёж, который вы должны открутить.

Собственно, дальше процесс ничем не отличается от вышеописанного. Клипсы используются абсолютно те же, ломаются опять же также легко. После того как сняли обшивку задней двери на Приоре, Калине или Гранте, не забудьте удалить сломанные фиксаторы и заменить их на новые. Иначе она не будет прилегать плотно, а это плохо не только эстетически: со временем от постоянных вибраций панель сломается и придётся её менять. Это не просто декоративный элемент; она защищает салон от шума и атмосферного воздействия. Без неё будет гораздо лучше слышно шелест шин по асфальту, от дверей будет ощутимо сквозить, а в дождь ещё и вода будет попадать.

Заканчиваем

Обшивку с дверей на ВАЗовских моделях снять совсем несложно. Единственный нюанс — это то, что клипсы-фиксаторы, по сути, будут в этом процессе расходным материалом, поэтому запаситесь ими заранее, благо цена позволяет. Для работы используется только два инструмента, нет ничего тяжёлого или труднодоступного, то есть её вполне может выполнить и один человек без особенных трудностей. И задняя, и передняя дверь не станут в этом смысле проблемой. Так что можете со спокойной душой отказаться от услуг автосервиса, в случае если надо проверить соединение динамика или прочистить сливы: это вы совершенно нормально сделаете своими руками.

carextra.ru

Снятие дверной обшивки на Renault Megane III

Описание порядка снятия дверной обшивки на Renault Megane III

Снятие обшивки на передних дверях

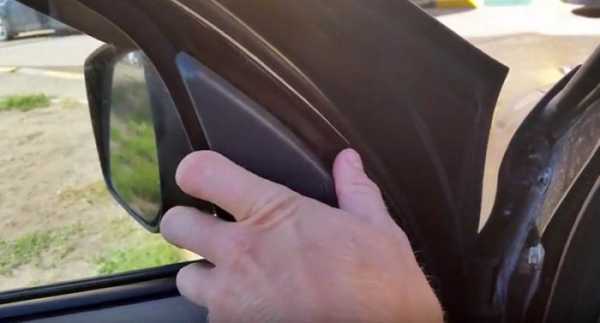

Первым делом снимаем пластиковый треугольник у бокового зеркала.

Для его снятия нужно поддеть сверху плоской отверткой обернутой тканью. Красный пистон обозначен на фото ниже. После того, как пистон отстегнули, немного отводим в сторону угол самой обшивки, чтобы открыть доступ к двум пластиковым креплениям треугольника.

После снятия треугольника откручиваем саморез

Далее

— откручиваем 3 самореза ко контуру обшивки (один из них около замка двери)

— откручиваем саморез внутри дверной ручки
— откручиваем саморез внутри блока управления стеклоподъемниками и аккуратно его вынимаем, для этого тянем блок со стороны ближе к замку двери и в появляющуюся щель внимательно смотрим. при появлении там блестящих пластинок нажимаем на них тонкой плоской отверткой. Таких клипс там по 2 штуки с каждой стороны. Снимается блок достаточно туго.

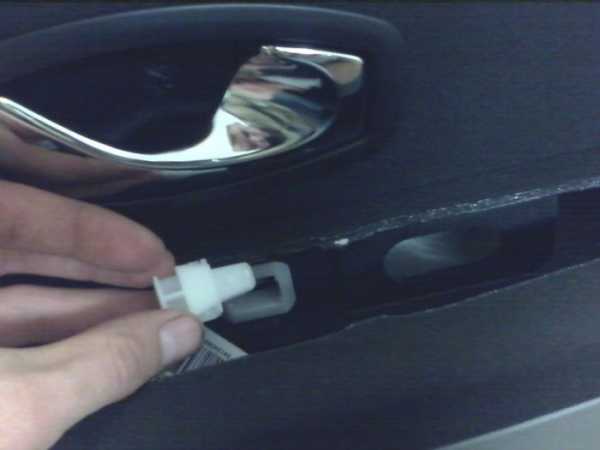

— далее под блоком вынимаем белый пистон (см фото ниже)

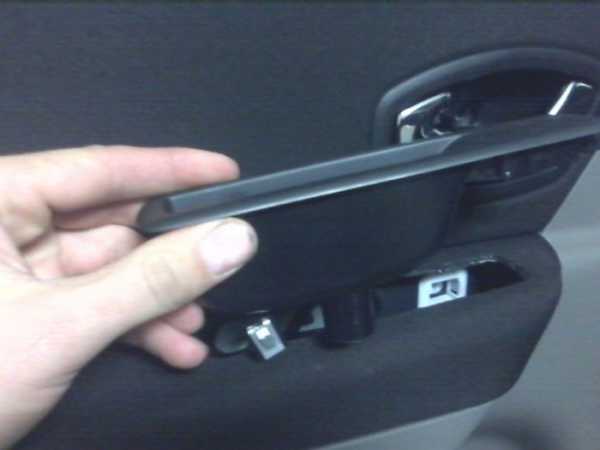

Поддеваем плоской отверткой пластиковую рамку вокруг ручки двери со стороны петли двери и аккуратно тянем.

Снимается с креплений туго. После этого отстегиваем разъем тяги двери (он в виде штекера).

Далее берем отвертку с тканью и снизу обшивки с помощью фонарика отщелкиваем по очереди все клипсы. Они невероятно тугие. Сорвать обшивку руками невозможно, при снятии даже с отверткой, металл двери гнется, а клипсы стоят как вкопанные.

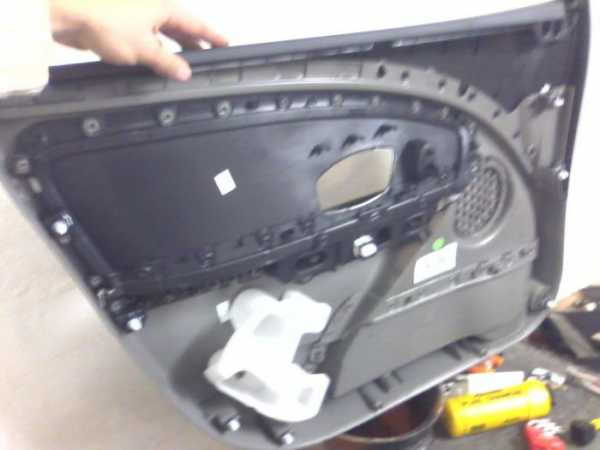

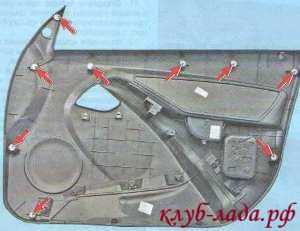

На фото видно сколько клипс по периметру дверной обшивки на Рено Меган 3. Сверху их нет, обшивка сдергивается вверх.

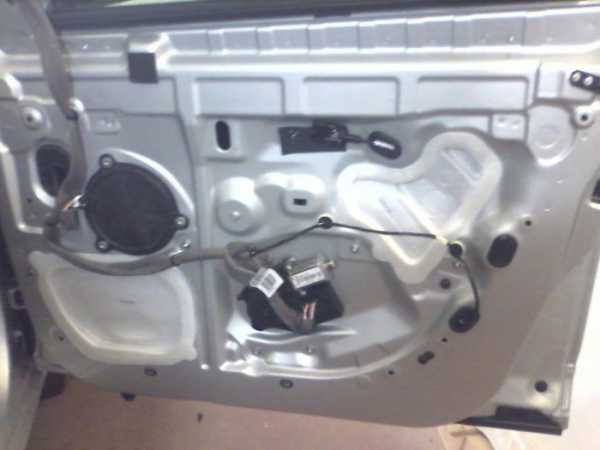

Внутренности двери Renault Megane III

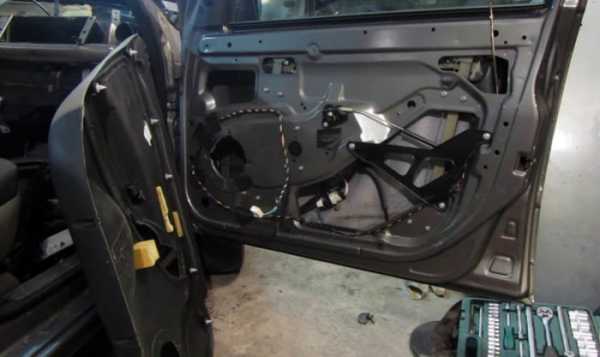

Вид со снятой дверной обшивкой

Как видно отверстие под динамик закрыто пластиковым кожухом, который снимается. Клипсы держащие корпус выламываются.

Для динамика есть только два штатных крепления (под штатные колонки Renault), которые нужно загнуть во внутрь, для установки обычного динамика диаметром 13 сантиметров. При проставочных кольцах можно поставить 16 см.

В задних дверях Megane-3 аналогичный размер — 13 см.

Обязательно перед установкой динамика проверьте работу механизмов стеклоподъемников. Динамики с небольшим магнитом необходимо устанавливать сдвинув их максимально вверх.

Снятие дверной обшивки на задних дверях Renault Megane III

Задняя обшивка снимается аналогичным способом. Пластиковый карман поддевается как и передний далее отщелкивается. Клипса стоит снизу (см фото ниже)

Под ним также есть белая квадратная клипса.

Для снятия ручки стеклоподъемника отводим кольцо от обшивки и видим металлическую скобу, которую вытягиваем вверх.

Фото и описание процесса: Mail14 (bassclub.ru)

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Понравилась статья? Поддержите Renault-Drive: поделитесь с друзьями, кнопки ниже.

renault-drive.ru

Снятие обшивки передней двери | Ремонт ВАЗ 2109-2108

Для большинства работ по ремонту дверных замков на ВАЗ 2109-2108, механизма стеклоподъемника или замены стекла, необходимо будет снимать обшивку двери. Процедура эта совсем простая и для ее выполнения понадобится лишь крестовая и пару плоских отвертки.

Сначала необходимо тонкой отверткой поддеть две пластиковые декоративные вставки с ручки двери, как это показано на фото ниже:

После чего крестовой отверткой выкручиваем два болта крепления ручки:

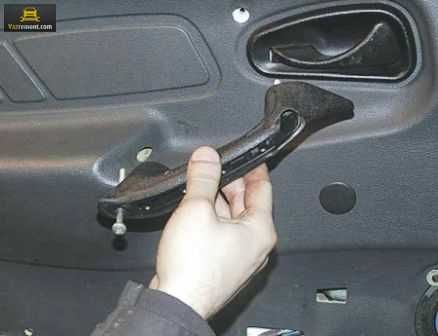

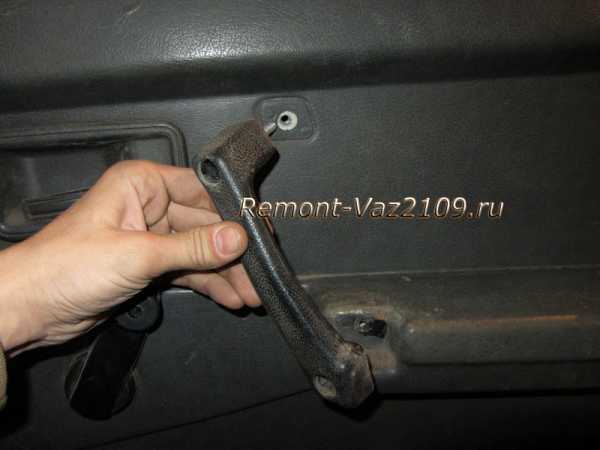

И без проблем можно снимать ручку:

Далее рукой поддеваем вставку под рукояткой открывания двери, которая наглядно показана ниже и вынимаем ее:

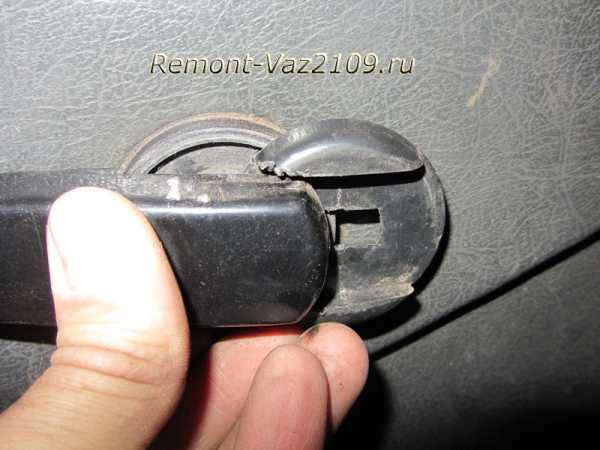

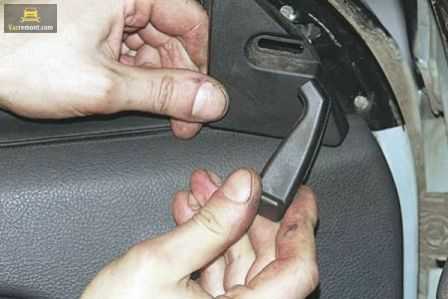

Затем можно приступать к снятию рукоятки стеклоподъемника. Для этого необходимо освободить ее от пластиковой шайбы («замка»), вставив с обеих сторон тонкие плоские отвертки и в этот момент надавливая на нее в сторону:

Вот конечный результат снятия этого замка:

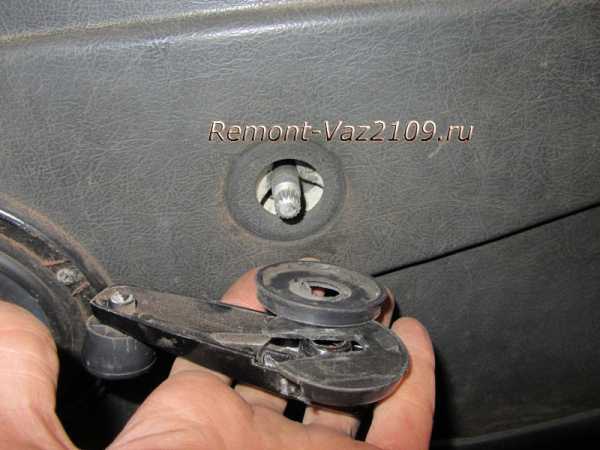

После чего рукоятка легко снимается со шлицов вместе с шайбами:

Теперь выворачиваем два болта с нижнего кармана двери, как это наглядно представлено ниже:

И не забываем про шпингалет, который блокирует замок, его тоже необходимо выкрутить:

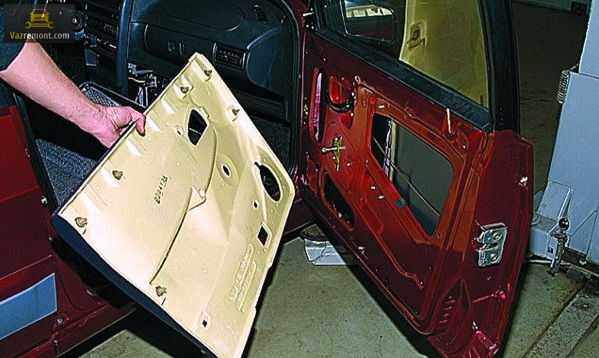

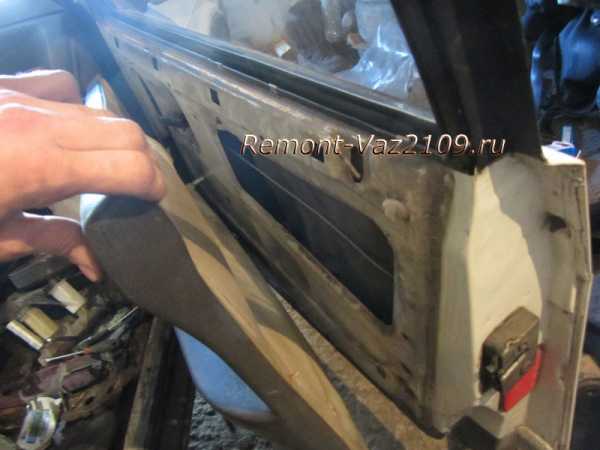

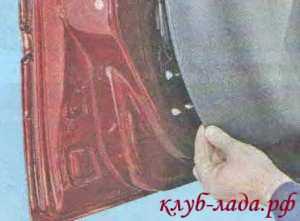

А вот теперь можно аккуратно снимать обшивку, предварительно поддев ее с любого угла, преодолевая сопротивление пластиковых фиксаторов, с помощью которых она крепится к двери по всему периметру:

В результате чего получаем свободный доступ ко всем механизмам и деталям двери:

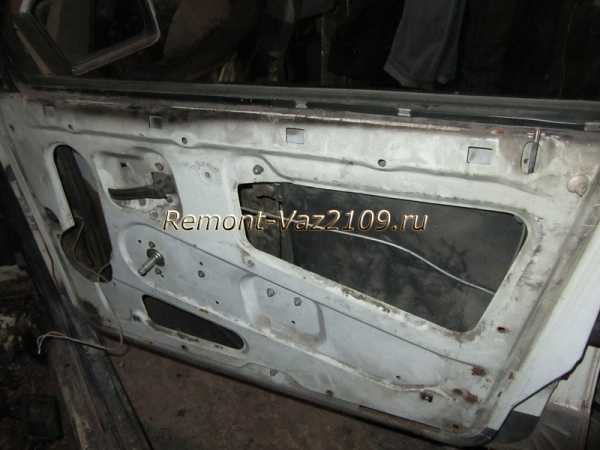

Вот так все это выглядит после проделывания данной процедуры:

Если необходимо ее заменить, то установку проводим в обратной последовательности. Как видите, сложностей с этим ремонтом возникнуть не должно.

remont-vaz2109.ru

Снятие обшивки дверей Лады Калины своими руками

Двери любого легкового автомобиля, в том числе Лады Калины, облицованы изнутри специальными декоративными панелями. В силу разных причин иногда возникает необходимость эту обшивку снять, и здесь несведущие автомобилисты сталкиваются с проблемой — креплений дверной карты снаружи нет. В действительности технология разборки несложная, хотя и включает парочку нюансов, которые нужно учесть.

Зачем снимается дверная обшивка?

Чаще всего облицовка задних либо передних дверей демонтируется с целью добраться до внутренних полостей, где установлены механизмы стеклоподъёмников. Хотя за весь период эксплуатации автомобиля встречаются и другие ситуации, когда необходимо снять обшивку:

  • для установки акустических колонок, встраиваемых внутрь дверных карт;
  • в случае отказа кнопок электрических подъёмников стекла;
  • для демонтажа стёкол с целью тонировки либо замены;
  • чтобы отремонтировать или смазать механизмы стеклоподъёмников;
  • для замены облицовочных панелей, потёртых или поцарапанных за годы эксплуатации машины.

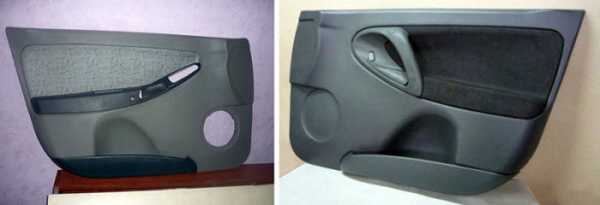

Передние дверные карты Лада Калина

Также не обойтись без снятия обшивки в процессе выполнения кузовных работ, когда необходимо подварить прогнившие элементы, обновить лакокрасочное покрытие автомобиля или провести антикоррозионную обработку.

Примечание. Многие автомобилисты удаляют обивку, чтобы самостоятельно сделать дополнительную вибро — и шумоизоляцию кузова.

Облицовка задней двери Лада Калина

Подготовка к демонтажу

Чтобы открутить крепления и снять облицовку дверей, нужно приготовить нехитрый набор инструментария:

  • отвёртка со шлицами в виде креста;
  • длинная плоская отвёртка;
  • заострённый инструмент, например, шило.

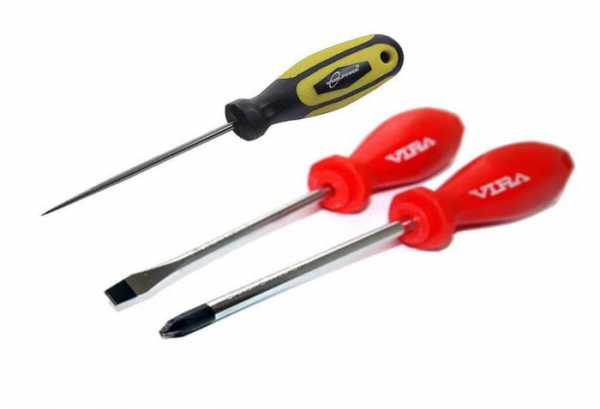

Инструмент для разборки дверок

Поскольку дверная карта автомобиля Лада Калина держится на пластиковых фиксаторах (иначе — клипсах, пистонах), есть предостережение к условиям ведения работ. Категорически не рекомендуется демонтировать обивку дверей на морозе, когда пластмасса становится хрупкой и легко разрушается. Отсюда появляется риск переломать все клипсы в процессе снятия декоративной панели. Поэтому в зимний период выполняйте эту операцию в обогреваемом гараже или боксе.

В летнее время никаких требований к помещениям нет, снимайте обшивку хоть под открытым небом. Рекомендация одна: в ветреную погоду машину лучше загнать в гараж, иначе при открытых дверях в салон нанесёт много пыли.

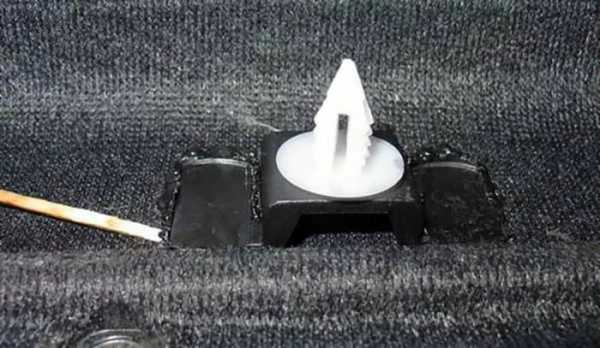

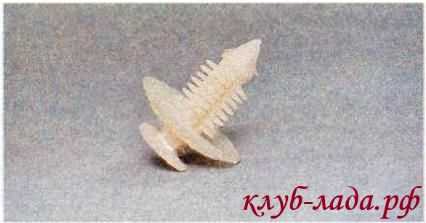

Так выглядит фиксатор дверной карты

Совет. В автомобилях возрастом 5 лет и более пластик, из которого сделаны фиксаторы, пересыхает и становится ломким. Отделяя облицовку от двери такой машины, вы наверняка испортите часть клипс. Так что стоит заранее купить новые, в передней дверце их 8 шт., а в задней — 10 шт.

Инструкция по снятию облицовки на Калине

Три первые операции производятся одинаково для всех дверей Лады Калины. Исключение — люки багажника у машин в кузове хэтчбэк и универсал, там процедура разборки гораздо проще. Вот что нужно сделать:

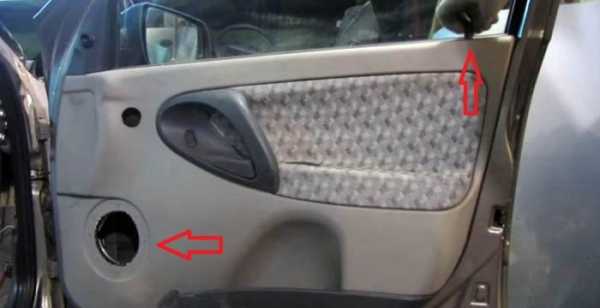

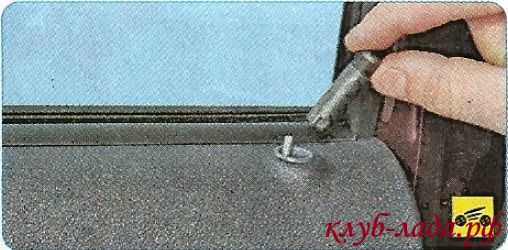

  1. Рукой открутите и вытащите колпачок фиксатора, предназначенного для блокировки замка двери изнутри.
  2. Крестообразной отвёрткой выверните 4 самореза, удерживающих динамик музыкальной системы.
  3. Извлеките динамик и отключите от него провода.

Откручивание блокиратора и акустики

Совет. Акустика может быть прикреплена как к самой дверной карте, так и к металлической раме двери. Если после снятия динамика вы наблюдаете вариант первый, то при сборке крепёж лучше переделать, просверлив отверстия под саморезы. Акустика должна монтироваться к дверке, а не к обивке.

Крепление динамика к обшивке — это неправильно

Дальнейший порядок работ отличается в зависимости от местонахождения дверцы, которую вы разбираете.

Передняя пассажирская дверь

Здесь декоративная панель держится на 8 клипсах, 2 винтах крепления внутренней ручки и двух саморезах, расположенных под пластиковым карманом. Алгоритм её демонтажа такой:

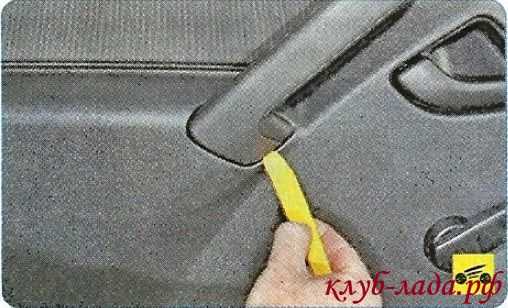

  1. Шилом аккуратно подденьте край пластмассовой заглушки, скрывающей винт в ручке двери, извлеките её. Таким же образом вытащите заглушку второго винта.
  2. Выкрутите оба винта ручки.
  3. Оттянув на себя рукоятку открывания дверцы, выверните крепёжный винт и снимите рычажок. После чего удастся снять ручку целиком.
  4. Открутите 2 самореза внизу дверной карты, под пластиковым кармашком.
  5. Возьмите плоскую отвёртку и подденьте правый верхний угол декоративной панели, чтобы вывести из зацепления первый фиксатор. Захватите обшивку пальцами и остальные пистоны высвобождайте вручную.

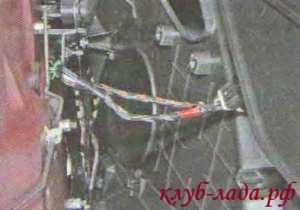

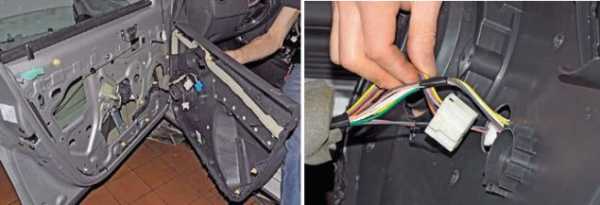

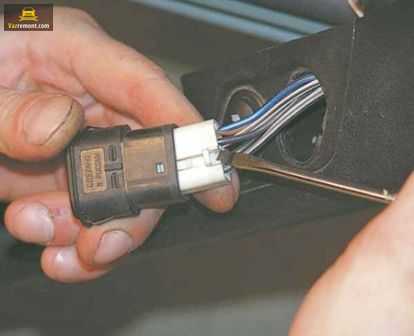

  6. После отделения панели от дверки отключите провода, идущие от кнопки электрического стеклоподъёмника. Для этого подденьте язычок разъёма отвёрткой и вытащите колодку из блока кнопок. Демонтаж облицовки завершён.

Снятая панель с пассажирской стороны

Совет. Когда поддеваете край дверной карты плоской отвёрткой, следует подложить под неё ветошь, чтобы не поцарапать изнутри лакокрасочное покрытие.

Фотоинструкция по разборке обшивки двери на Ладе

Видео: Как правильно снять обшивку

Нюансы разборки водительской дверцы

С этой стороны декоративная панель снимается в том же порядке, что и с пассажирской. Но из-за небольших отличий в конструкции необходимо учесть такие нюансы:

  • чтобы обшивка снималась легче, нужно удалить пластиковую панельку, прикрывающую регулировочный рычажок зеркала заднего вида;
  • первый винт крепления подлокотника находится под заглушкой, а второй — в углублении ручки;
  • рукоятка открывания дверки находится сверху подлокотника и снимается после откручивания крепёжного винта.

Пластиковая панелька привода зеркала легко снимается руками

Панелька на регулировке зеркала заднего вида снимается с помощью плоской отвёртки, которой она поддевается снизу. На автомобилях, оборудованных электрическим управлением зеркалами, регулировочный рычажок отсутствует, а вместо него на панели стоит заглушка.

С водительской стороны винт прячется в подлокотнике

Справка. Некоторые водители по незнанию пытаются отковырять эту заглушку, чтобы отсоединить панель. Действие бесполезное, поскольку элемент легко снимается руками, но от безуспешных попыток на нём остаются неприглядные царапины.

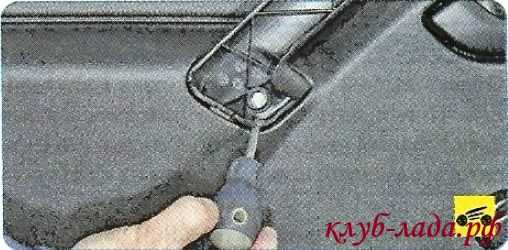

Винтик крепления рычажка для открывания двери

Демонтаж облицовки с водительской стороны — видео

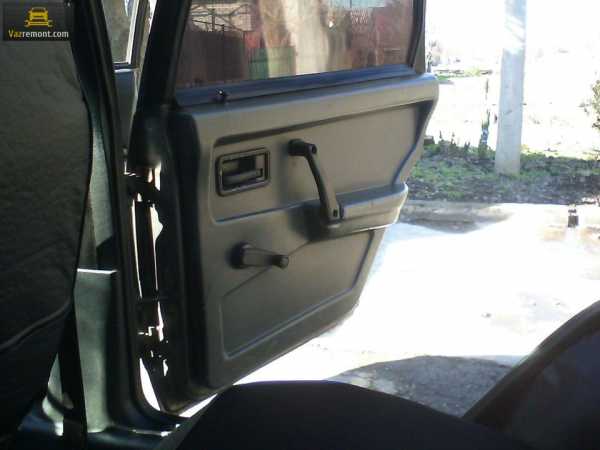

Обшивка задних дверей

Здесь обивку прижимают к дверце 10 пластмассовых фиксаторов и 2 винта крепления ручки. Технология разборки такая:

  • Первым делом надо демонтировать рукоятку механического стеклоподъёмника. Подденьте шилом пластиковое полукольцо, фиксирующее рычаг на оси. Извлеките его и снимите рукоятку.
  • Вытащите 2 пластмассовые заглушки на дверной ручке и выверните винты крепления. После этого элемент спокойно снимется.

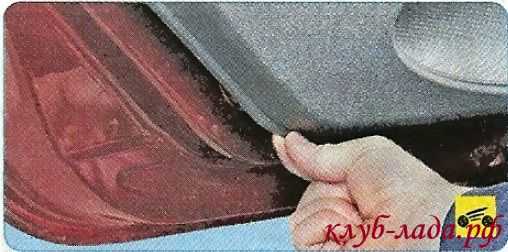

  • Действуя плоской отвёрткой, оттяните нижний дальний угол декоративной панели и выщелкните первый пистон.

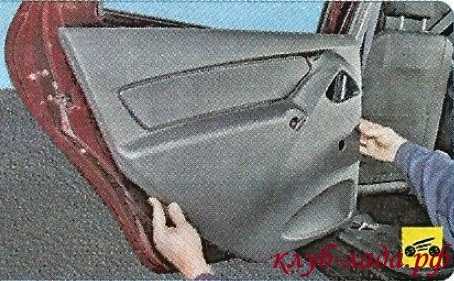

  • Захватите дверную карту рукой и снимите, высвободив остальные клипсы по контуру. Обшивка успешно демонтирована.

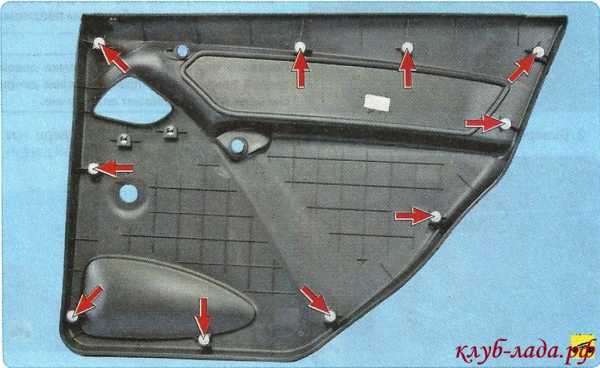

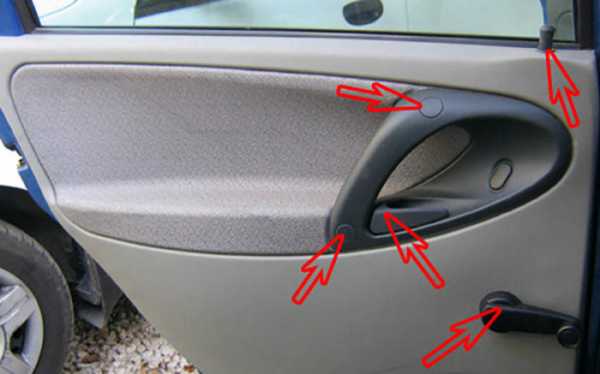

Схема демонтажа декоративной панели

Примечание. Обратите внимание, что рычажок рукоятки открывания на Калине 1 придется открутить и снять, а на Калине 2 его удалять не нужно, поскольку он прикручен напрямую к дверке и с декоративной панелью никак не связан.

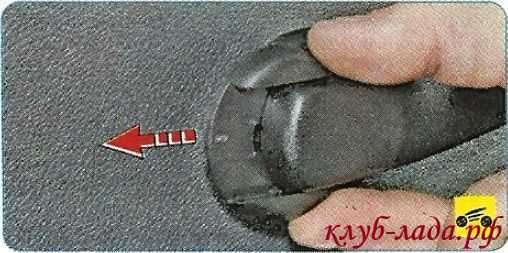

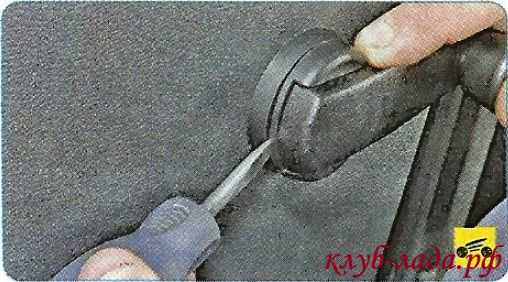

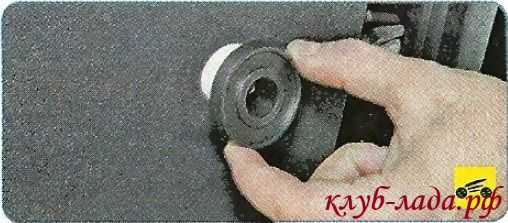

Для снятия рукоятки стеклоподъёмника нужно вытащить полукольцо

В остальном обивка на дверцах автомобиля Лада Калина второго поколения снимается аналогичным образом, различий никаких нет.

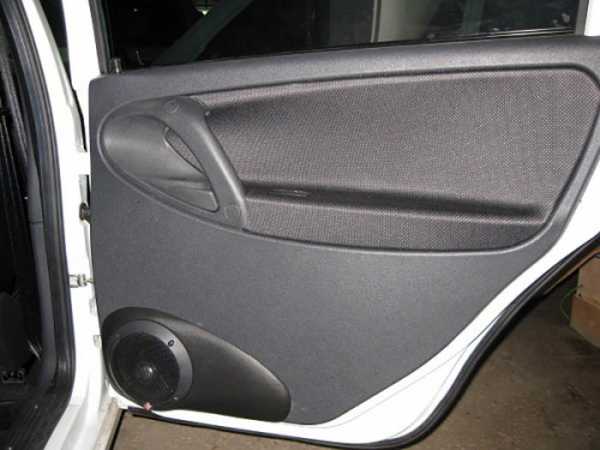

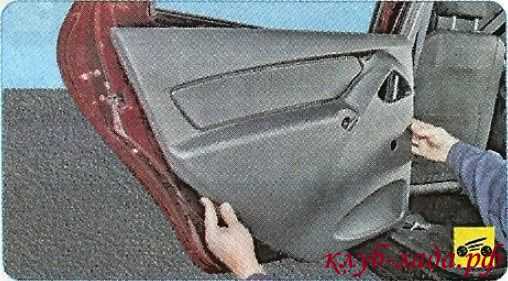

Так выглядит снятая обшивка задней дверки Калины

Как демонтируются панели задних дверок — видео

Как разобрать крышку багажника на кузове хэтчбек и универсал

Внутренняя облицовка заднего люка Калины в кузове хэтчбэк и универсал держится на 4 обычных клипсах, 2 специальных фиксаторах из чёрного пластика (ставятся после монтажа панели) и 2 винтах крепления ручки. Вдобавок панель зацеплена за металлический выступ двумя скобами, расположенными в районе замка.

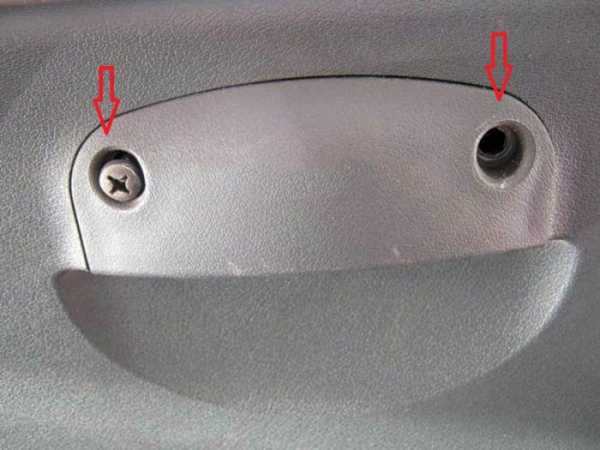

Винты крепления ручки

Порядок снятия обивки такой:

  1. Выкрутите крестовой отвёрткой 2 винта и отсоедините ручку.

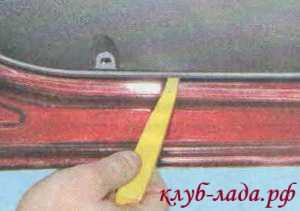

  2. Заведите плоскую отвёртку под панель со стороны стекла и разблокируйте фиксатор. Остальные защёлки выводите из зацепления руками, оттягивая панель по контуру.
  3. Демонтируйте обшивку, высвободив в последнюю очередь скобы около замка багажника.

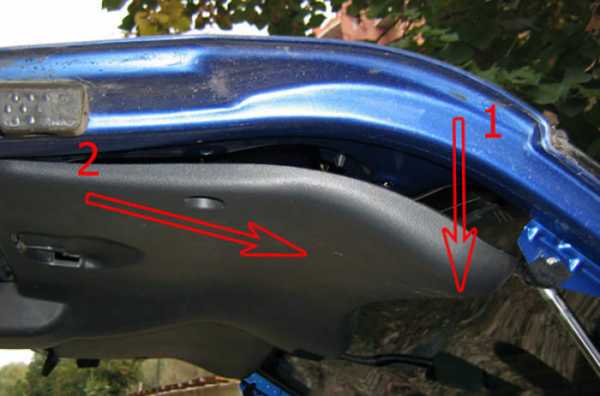

Панель отсоединяется со стороны стекла

Примечание. Начинать отщёлкивать пистоны нужно от стекла, потому что со стороны замка вы не сможете снять облицовку, не повредив клипсов. Этом мешают 2 скобы, зацепленные за металлическую раму люка.

Скобы крепления к люку багажника стоят около замка

Как показывает практика, на снятие обшивки 1 дверки автомобиля Лада Калина уходит не больше 10 минут. Операция действительно несложная, но при отсутствии опыта лучше не спешить, дабы не переломать все фиксаторы и не исцарапать пластмассовые облицовочные панели. Установка дверных карт производится в обратном порядке: сначала защёлкиваются клипсы, потом ставятся ручки, а в конце крепятся пластиковые элементы. Не забудьте подключить разъёмы к кнопкам электрических стеклоподъёмников.

Оцените статью: Поделитесь с друзьями!

vazweb.ru

Как снять дверную обшивку на Рено Дастер

В данной статье описан процесс снятия дверной обшивки на примере передней двери на Рено Дастер, а также: как снять блок стеклоподъемника, как снять динамик.

Процесс снятия задних дверных обшивок — аналогичен. Фото расположение пистонов смотрите ниже.

Для справки: иное название дверной обшивки — «дверная карта».

Снять дверную обшивку требуется, например, для снятия наружного зеркала или для доработки дверей Дастера шумоизоляцией или для борьбы со скрипами и сверчками. Смотрите отдельную статью Хит-парад по скрипам Рено Дастер

Описание процесса демонтажа на примере передней левой двери Рено Дастер

Начинаем снятия с отстегивания блока управления ЭСП (электростеклоподъемники). Можно использовать пластиковую карту или плоскую отвертку. Блок «сидит» на фиксаторах по бокам.

Предварительно отключив зажигание. Снимаем блок ЭСП из обшивки двери Дастера и отключаем разъемы. Чтобы вытащить разъемы нужно нажать на фиксаторы и потянуть вверх.

Короткое отступление: возможно Вам будет полезна статья «как подключить подсветку кнопок стеклоподъемников на Duster»

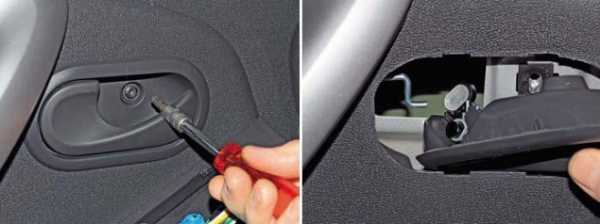

Продолжаем разборку передней обшивки. Откручиваем винт крепления ручки (торкс т-30). После снятия винта, ручка остается держаться на металлическом приводе-тяге замка. Снимаем ручку с этой тяги и вынимаем.

С помощью шлицевой отвертки снимаем заглушку для разборки дверной ручки. Ключом Torx Т-20 откручиваем винт крепления.

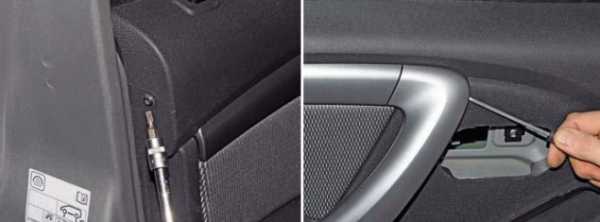

Ключом Torx Т-20 откручиваем винт с торца обшивки. Далее аккуратно поддеваем декоративную часть дверной ручки и снимаем её, предварительно можно обернуть отвертку тканью.

Снимаем накладку на ручке Дастера — держится на пистонах. Ключом торкс-30 откручиваем вторую часть дверной ручки.

Шлицевой отверткой поддеваем кожух динамика и снимаем его.

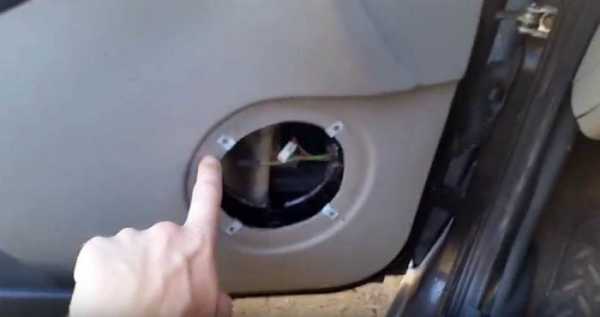

Далее снимаем динамик в передней двери Дастер. К слову, динамики во всех дверях штатного размера — 13 дюймов.

Держится динамик на 4 саморезах.

Снимаем фишку с колонки, нажав на кнопку-фиксатор. Далее открывается доступ к винтам — откручиваем обшивку от двери.

Дверная обшивка Дастера остается держаться только на пистонах по периметру обшивки (их расположение ниже на фото), а также на заводской мастике. Чтобы снять обшивку, нужно тянуть за край постепенно отщёлкивая клипсы-пистоны и отдирая обшивку от мастики между ней и корпусом двери. Приподняв обшивку отводим кнопку блокировки замка двери. Вытаскиваем жгуты проводов и обшивка свободна.

Фото клипс-пистонов на обратной стороне дверной обшивки Renault Duster

Передняя дверь

Расположение пистонов на обшивке задней двери

Сборка двери в обратном порядке.

Смотрите другие статьи и советы по ремонту Рено Дастер

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Понравилась статья? Поддержите Renault-Drive: поделитесь с друзьями, кнопки ниже.

renault-drive.ru

Как снять обшивку двери ВАЗ 2114: все секреты и тонкости

В процессе эксплуатации автомобиля возникают ситуации, когда нужно поменять стекла или стеклоподъемники, установить шумоизоляцию, проверить или заменить акустическую систему и т. д. Чтобы добраться до нужных узлов, нужно знать, как снять обшивку двери на ваз 2114 и поставить ее обратно.

Обшивка двери ваз 2114

Подготовительные работы

[flat_ab]

Очищаем дверь от пыли и пятен, достаем из набора плоскую и крестовидную отвертки, нож с тонким и острым лезвием.

Снятие обшивки передней двери

Пластиковые шипы или «елочки» для крепления могут сломаться в процессе снятия обшивки. Закупаем заранее количество, достаточное для обновления. Лучше покупать двойные бело-оранжевые или прозрачные клипсы.

  1. Открываем дверь и снимаем 3 винта крепления подиума. Винты откручиваются крестовидной отверткой. Подиум аккуратно поворачивается вниз и отсоединяется от корпуса.
  2. Снятие подиума

  3. Переворачиваем подиум тыльной стороной к себе и находим штекер от механизма управления стеклоподъемниками.
  4. Отсоединяем стеклоподъемник

  5. Ножом с тонким лезвием или плоской отверткой отжимаем через специальное отверстие фиксатор и, потянув за колодку, вынимаем ее.
  6. Крестовидной отверткой снимаем винты с креплений акустических колонок.
  7. Снимаем колонку, отсоединяем провода питания.
  8. Отверткой поддеваем внешнюю накладку дверной ручки.
  9. Перевернув накладку на 180 градусов, полностью снимаем ее.
  10. Поддев острым ножом, приподнимаем накладку ручки двери. Снимаем накладку и откручиваем 2 винта под ней.
  11. Снимаем ручку двери.
  12. Снимаем ручку двери

  13. Откручиваем колпачок механизма блокировки двери (замка) и снимаем его.
  14. Снимаем рычаг управления зеркалом.
  15. Демонтаж ручки управления зеркалом

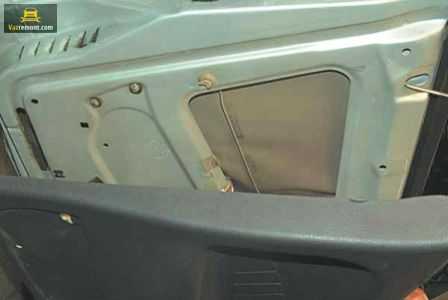

  16. Начиная с нижних углов обшивки, аккуратно поддеваем ее ножом и снимаем с клипс крепления к двери.
  17. Нельзя снимать обшивку рывками и резкими движениями. Можно повредить гнезда крепления обшивки к двери.

  18. Выводим из-под верхней части обшивки провода от механизма блокировки замков. Проводим снятие обшивки двери ваз 2114, равномерно отводя ее в сторону от двери.
  19. После снятия обшивки можно заменять стекла, саму обшивку, ремонтировать стеклоподъемники, устанавливать акустику и т. д.

Снятая обшивка двери ваз 2114

Если вы планируете замену обшивки, перед ее приобретением сравните размеры установленной в машине обшивки с новой еще в магазине. Могут не совпадать расположение и диаметр отверстий под ручку и для крепления.

Установка обшивки происходит в обратной последовательности.

Снятие обшивки задней двери

Последовательность действий по демонтажу, или как снять обшивку задней двери на ваз 2114 и смонтировать её обратно.

  1. Плоской отверткой отжимаем декоративный молдинг дверной ручки и снимаем его.
  2. Снимаем дверную ручку.
  3. Плоской отверткой отжимаем и снимаем накладку дверной ручки.
  4. Вывинтив винты крепления, снимаем внутреннюю часть ручки.
  5. Отжав плоской отверткой, снимаем накладку ручки дверного замка.
  6. Откручиваем колпачок механизма блокировки двери (замка) и снимаем его.
  7. Плоской отверткой отсоединяем 10 шипов крепления обшивки двери.
  8. Аккуратно снимаем обшивку, равномерно отводя ее в сторону от двери.

Установка обшивки происходит в обратной последовательности.

После снятия обшивки рекомендуется провести антикоррозийную обработку и проверить состояние внутренних полостей двери.

Снятие обшивки

Если не закрывается дверь, после снятия обшивки нужно смазать силиконовым спреем шток электропривода ЦЗ.

Иногда нужно снять обшивку с двери, когда ее заклинило. В таком случае в салоне освобождают место под детали обшивки и проводят работы изнутри.

Чтобы улучшить звуко- и теплоизоляцию, внутрь обшивки устанавливают фольгированный поролон. Выкройку делают по лекалу старой обшивки. Раскраивают материал с запасом в несколько сантиметров, чтобы его можно было подогнуть. В раскрое вырезают отверстие под ручку. Оно должно быть немного меньше самой ручки по размеру. Клей для изоляции подбирают в зависимости от типа материала.

Иногда, сняв обшивку, заменяют декоративные вставки. Обычно для замены используют кожзаменитель, алькантар, карлет и гобеленовые ткани.

Информация о том, как снять дверь ваз 2114 или обшивку двери, требуется не только для смены декоративных панелей или установки шумоизоляции, но и для замены электростеклоподъемника или стекол.

Замена стеклоподъемника

Чтобы заменить стеклоподъемник, нужны удлинитель, вороток и головка на 10 мм.

Освободив переднюю дверь от обшивки, снимают 2 болта, прикрепляющие стекло к планке. Обычно они туго затянуты, поэтому удобнее использовать головку как рычаг.

Снимают три гайки крепления электромотора, одну гайку под стеклом, две по центру и одну гайку внизу двери.

Сняв все гайки, отсоединяют штекер питания от электромоторчика.

Замена стеклоподъемника


Стеклоподъемник снимают со шпилек и выводят из полости в технологическое отверстие в центре двери. Установка стеклоподъемника происходит в обратной последовательности.

После снятия конструкции в первую очередь проверяют электромотор. Если он неисправен, его заменяют. Если причина поломки не очевидна, заменяют стеклоподъемник.

Замена стекол

Лучше для замены покупать стекло и обойму стекла в комплекте.

Для замены нужны удлинитель, вороток, головка на 8 и 10 мм и помощник.

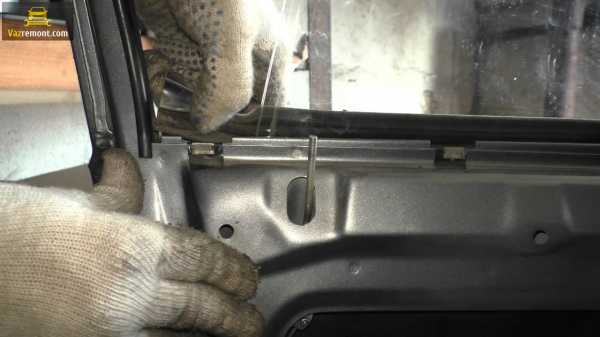

Боковое стекло блокируется отверткой, чтобы не выпало. Снимается обшивка двери. Фломастером размечаются места крепления обоймы стекла к двери на обойме и на двери. Выворачиваются болты, прикрепляющие обойму стекла к стеклоподъемнику.

Планка стеклоподъемника должна быть полностью поднята. Демонтируется трос на ролике снизу стекла. Затем аккуратно снимаются уплотнители (бархотки).

Стекло в это время придерживают, чтобы оно не выпало. После снятия уплотнителей стекло опускают вниз примерно на 10 см, наклоняют вбок и извлекают из паза.

Замена стекла двери ваз 2114

Новое стекло монтируют в обратной последовательности. На обойму стекла наносят WD-40 или аналогичную смазку, вставляют стекло и оставляют высыхать. После того как смазка высохла, стекло устанавливают в дверь. Новое стекло устанавливают в уплотнители.

Если уплотнители пришли в негодность, из резины вырезаются новые, при этом старые используются как лекала.

Стекло с уплотнителями вставляют в паз, выравнивают и опускают в ограничитель. Ручку стеклоподъемника опускают до крайнего нижнего состояния. Стекло фиксируют болтами и устанавливают трос на прежнее место.

Работу стеклоподъемника проверяют и при необходимости изменяют натяжение троса и положение уплотнителей.

Полезное видео

Дополнительную информацию вы сможете почерпнуть из видео ниже:

vazremont.com

Снятие обшивок дверей Гранты

Решили самостоятельно сделать шумоизоляцию или просто что-то отремонтировать внутри двери (ЭСП, ручку двери и т.д.), тогда потребуется снять обшивку двери.
Обшивки дверей ЛАДА Гранта крепятся с помощью болтов и специальных пластиковых держателей (клипсы). Есть вероятность, что при снятии обивки клипсы сломаются (особенно в холодное время года), поэтому рекомендуется купить новые клипсы заранее.

Снятие передней обивки двери

Необходимый инструмент: крестовая и прямая отвертки.
Отключаем минусовую клемму от аккумулятора.

  1. Поддеваем отверткой заглушку винта верхнего крепления обивки;
  2. Снимаем заглушку;
  3. Откручиваем винт;
  4. Откручиваем винт крепления обивки внутри кармана двери.
  1. Поддеваем накладку ручки двери плоской отверткой;
  2. Снимаем ее и откручиваем два винта, расположенные под накладкой;
  3. Откручиваем два винта в нижней части обивки двери;
  4. Откручиваем фиксатор замка двери;
  1. На комплектациях автомобиля, где нет электростеклоподъемников, снимаем уплотнитель рычага шарнира;
  2. Вставляем длинную шлицевую отвертку между обшивкой и дверью, поочередно отщелкиваем клипсы по всему периметру обивки;
  3. Отводим обивку от двери;
  4. Отсоедините все колодки с проводами от блока управления.

Обивка двери держится на 9ми пистонах (клипсах). Запомните их расположение, тогда снятие будет проходить гораздо легче.


Снятие задней обивки двери

Необходимый инструмент: крестовая и прямая отвертки.
Отключаем минусовую клемму от аккумулятора.

  1. Тонкой плоской отверткой отжимаем фиксатор ручки стеклоподъемника;
  2. Сдвигаем этот фиксатор в сторону;
  3. Снимаем ручку стеклоподъемника и розетку;
  4. Открутить фиксатор замка задней двери.

  1. Поддеваем лопаткой или прямой отверткой накладку ручки задней двери;
  2. Снимаем накладку задней ручки;
  3. Открутить 2 винта под накладкой ручки;
  1. Вставляем длинную шлицевую отвертку между обшивкой и дверью;
  2. Поочередно отщелкиваем клипсы по всему периметру обивки.
  3. Отводим обивку от двери;
  4. Расположение 10 пистонов (клипс) обивки задней двери Гранты показано на схеме.

Кстати, если сняли обивки, тогда сделайте сразу шумоизоляцию дверей.
Ключевые слова:

Похожие материалы

xn—-8sbabr6ahc3e.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
