Сканер elm – ELM 327 — Список автомобилей совместимых со сканером

‎App Store: Car Scanner ELM OBD2

Лучшее приложение для диагностики и контроля автомобиля для iPhone/iPad.
Наблюдайте за параметрами работы Вашего автомобиля в режиме реального времени, считывайте и сбрасывайте ошибки и стоп-кадры, следите за результатами самодиагностики ЭБУ, замеряйте разгон автомобиля, ведите статистику расхода топлива и многое другое:
1) Настройте приборную панель так, как Вам удобно. Вы можете настроить несколько страниц, выбрав указатели различного вида (стрелочный указатель, текст, график) и настроив внешний вид каждого из них.
2) Добавляйте дополнительные датчики, чтобы получить то, что скрыл от вас производитель автомобиля.
3) Считывайте и сбрасывайте ошибки. Car Scanner включает обширную базу расшифровок ошибок.
4) Считывайте стоп-кадры (состояние датчиков в момент сохранения ошибки).
5) Наблюдайте за результатами самодиагностики ЭБУ.
6) Проверьте, готов ли автомобиль к тестам экологичности выхлопа.
7) Наблюдайте за показаниями всех датчиков на одном экране.

8) Car Scanner поддерживает все автомобили, совместимые со стандартом OBD2 (перейдите по адресу carscanner.info, чтобы получить больше информации).
9) Car Scanner включает в себя заранее настроенные профили подключения для самых разных автомобилей.
Некоторые профили подключения предоставят вам дополнительные возможности (особенно для автомобилей Toyota, Mitsubishi, GM, Opel, Vauxhal, Chevrolet, Nissan, Infinity, Renault, Hyundai, Kia, Mazda).
10) Режим приборной панели можно использовать как проектор на лобовое стекло вашего автомобиля. Получите бесплатно то, что раньше было доступно только премиальным автомобилям!
11) Вы можете производить точные замеры разгона с помощью Car Scanner!
12) Car Scanner можно использовать как маршрутный компьютер! Более того, Car Scanner может отображать статистику расхода топлива!
13) И самое главное — с Car Scanner вы бесплатно получите самый большой выбор возможностей во всем App Store!

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: список отображаемых параметров различен для каждого автомобиля и на 100% зависит не от программы Car Scanner, а от блока управления автомобилем.

Car Scanner для работы требуется OBD2 адаптер на базе чипа ELM327.
Поддерживаются адаптеры, которые работают по сети Wi-Fi или Bluetooth 4.0. Обратите внимание, адаптеры Bluetooth 2.0 не поддерживаются устройствами iOS из-за ограничений компании Apple.
Рекомендуемые к покупке адаптеры: Kiwi 3, Viecar Bluetooth 4, V-Gate, Carista, LELink, Veepeak, Konnwei KW903.
Внимание «плохие» адаптеры!
Мы столкнулись с ситуацией, что некоторые адаптеры, зачастую китайского производства, не подключаются к смартфону или к автомобилю. В основном это происходит с ДЕШЕВЫМИ адаптерами ELM327 версии 2.1.
Более того, такие адаптеры могут вызывать сбои в работе автомобиля, потерю связи, возникновение задержек при получении данных от автомобиля.
Рекомендуем покупку оригинальных адаптеров ELM327 или покупку брендовых адаптеров, указанных выше. Среди них есть и вполне приемлемые по цене.

Работа с автомобилями АвтоВАЗ, ГАЗ, УАЗ возможна, но не гарантируется из-за «особенностей» этих автомобилей.

apps.apple.com

автомобильная диагностика OBD-2 при помощи elm 327

Elm327 — это микросхема, преобразующая ряд автомобильных протоколов диагностики OBD-2 в стандарт RS-232.
Контроллер elm327 позволяет:

• Читать диагностические коды ошибок, как стандартные, так и специализированные коды производителя
• Производить очистку ошибок и выключать MIL (надпись «Check Engine» на приборной панели).
• Считывать значения различных автомобильных датчиков, включая:
/ul>

— Обороты двигателя

— Температура охлаждающей жидкости

— Нагрузка двигателя

— Состояние топливной системы

— Скорость движения автомобиля

— Мгновенный расход топлива

— Средний расход топлива

— Абсолютное давление воздуха

— Угол опережения зажигания

— Температура всасываемого воздуха

— Массовый расход воздуха

— Положение дроссельной заслонки

— и многие другие

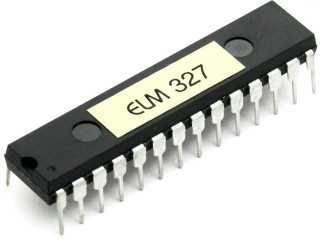

Микросхема elm 327 представляет собой pic-контроллер с прошивкой, разработанной канадской компанией Elm electronics. Именно такую микросхему называют «оригинальной», т.к. подавляющее большинство автосканеров построены на основе китайских версий elm 327. В большинстве случаев отличий от оригинала нет, но их цены существенно ниже.

Краткие технические характеристики:

• Напряжение питания: 5V
• Ток (нормальный режим): 12mA
• Ток (режим ожидания): 0.15mA

Возможности:

• Возможность перехода в режим ожидания (сниженное энергопотребление)
• Скорость передачи RS232 до 500 Кбит/с
• Автоматическое определение диагностического протокола
• Возможность настройки с помощью AT-команд
• Низкое энергопотребление

Краткое техническое описание микросхемы elm327 доступно по адресу http://www.elmelectronics.com/DSheets/ELM327QS.pdf

Подробное техническое описание микросхемы elm327 доступно по адресу http://www.elmelectronics.com/DSheets/ELM327DS.pdf

AT-команды для микросхемы elm327 доступны по адресу http://www.elmelectronics.com/ELM327/AT_Commands.pdf

Поддерживаемые диагностические протоколы OBD-2:

• SAE J1850 PWM (Pulse Width Modulation — модуляция ширины импульса) Высокоскоростной протокол, обеспечивает производительность в 41,6 Кбайт/с. Он используется в марках Ford, Jaguar и Mazda. В соответствии с протоколом PWM сигналы передаются по двум проводам, подсоединенным к контактам 2 и 10 диагностического разъема.
• SAE J1850 VPW (Variable Pulse Width — переменная ширина импульса). Протокол VPW поддерживает передачу данных со скоростью 10,4 Кбайт/с и применяется в автомобилях марок General Motors (GM) и Chrysler. Протокол VPW предусматривает передачу данных по одному проводу, подсоединенному к контакту 2 диагностического разъема.
• ISO 9141-2 разработан ISO и применяется в большинстве европейских и азиатских автомобилей, а также в некоторых автомобилях Chrysler. Использует контакт 7 (К-линия) и опционально контакт 15 (L-линия).
• ISO 14230 KWP2000 (Keyword Protocol 2000) на физическом уровне идентичен ISO 9141. Также использует контакт 7 (К-линия) и опционально 15 (L-линия).
• ISO 15765 CAN. В рамках OBDII использует 2 контакта: 6 и 14. Является самым скоростным и современным.

Версии прошивок elm 327:

Существует некоторая путаница с версиями прошивок elm 327. В интернете рядом с названием адаптеров пишут самые разные варианты, хотя официально существует только 2 версии: elm327 v 1.3a и elm327 v 1.4b. Основное их отличие — наличие в версии 1.4b «спящего» режима. Это полезно и позволит сохранить заряд аккумулятора, если Вы собираетесь использовать OBD-II адаптер на постоянной основе, не вынимая его из разъема.

С диагностическими устройствами, основанными на elm 327, можно ознакомиться здесь.

elm-scanner.ru

Часто задаваемые вопросы (FAQ) — Car Scanner ELM OBD2

Вопросы условно поделены на три раздела: сначала идут общие вопросы, в конце — вопросы, которые относятся только к iOS или Android. Пожалуйста, ознакомьтесь со всеми вопросами.

Покупка Car Scanner Pro

В: Если я куплю Car Scanner Pro, смогу ли я потом установить его на другое устройство?
О: Да, покупка действует на любое количество устройств в пределах одного магазина приложений (Apple AppStore или Google Play), если вы используете ту же самую учетную запись магазина. Покупка не действует в другом магазине (например, покупка в Google Play не действует в Apple AppStore и наоборот). Чтобы восстановить покупку перейдите на экран покупок в Car Scanner и нажмите кнопку «Восстановить покупки».

В: Не получается восстановить покупку на Android.
О: Попробуйте сделать так:
1) Перезагрузите ваш телефон/планшет
2) Убедитесь, что он подключен к сети Интернет
3) Запустите Play маркет и подождите примерно 1 минуту, чтобы он мог синхронизировать данные о покупках с серверами Google.
4) Запустите Car Scanner, перейдите на экран покупок (иконка с тележкой из супермаркета на главном экране) и нажмите кнопку «Восстановить покупки».
Если этот метод не сработает, свяжитесь со мной по почте и пришлите мне номер вашего заказа. Вы можете найти его в письме от Google Play с подтверждением покупки. Номер заказа всегда начинается на «GPA».

В: Не получается купить или восстановить покупки на iOS?
О: Попробуйте следующие действия:
1) Проверьте, не включен ли у вас запрет на покупки в приложениях в настройках iOS:

Для iOS12 и выше: Настройки iOS — Экранное время — Контент и конфиденциальность — Покупки в iTunes Store и AppStore
Для iOS11 и ниже: Настройки iOS — Основные — Ограничения.
2) Перезагрузите ваш iPhone/iPad
3) Убедитесь, что у вас есть подключение к сети Интернет
4) Запустите Car Scanner, перейдите на экран покупок (иконка с тележкой из супермаркета на главном экране) и нажмите кнопку «Купить» или «Восстановить покупки» в зависимости от вашей цели.

В: Все вышеперечисленное сделал, но все равно не могу оплатить программу.
О: Оплата проводится через сервисы Apple (для iOS) и Google (для Android). Это означает, что Car Scanner делает запрос системе на проведение покупки, а дальше все происходит уже без участия Car Scanner. Фактически вы совершаете платеж в адрес Apple Inc. или Google Playments Corp., которые расположены в США (иногда платежи могу проходить в адрес их дочек, расположенных в других странах, например в адрес дочки Google в Ирландии — Google Ireland Limited). Некоторые банки по соображениям безопасности могут блокировать такие платежи, поэтому рекомендую Вам связаться с поддержкой Вашего банка или с поддержкой Apple AppStore или Google Play, чтобы выяснить причины.

В: В чем разница между ценами покупки (низкая, средняя и высокая цена)?
О: Нет никакой разницы. Это просто возможность для Вас выбрать цену, которую вы готовы заплатить за программу.

В: Можно ли приобрести Car Scanner Pro за пределами Apple AppStore или Google Play?
О: Нет. Покупка возможна только в Apple AppStore или Google Play и только теми способами, которые предоставляют эти магазины.

В: Покупка не проходит, банковская карта отклонена.
О: Все операции, связанные с покупкой, происходят за пределами Car Scanner — в магазине Google Play или Apple AppStore. Именно магазин проводит все операции и списывает деньги. Поэтому для решения проблем с оплатой вам следует сначала обратиться в поддержку вашего банка (возможно, банк заблокировал оплату), а потом в поддержку магазина. Для iOS также следует убедиться, не включены ли у вас ограничения в системных настройках (Настройки — Основные — Ограничения).

В: Car Scanner будет работать с моим автомобилем?
О: Car Scanner поддерживает все автомобили, совместимые со стандартом OBDII (EOBD). Большинство современных автомобилей этот стандарт поддерживает.
Car Scanner также поддерживает некоторые автомобили, которые не совместимы со стандартом OBDII — автомобили Nissan, работающие по протоколу Nissan Consult II, некоторые старые праворульные JDM Toyota, Suzuki, некоторые китайские и российские автомобили, но работа с такими автомобилями не гарантируется и накладывает повышенные требования к качеству используемого адаптера!
Обратите внимание — наличие у вашего автомобиля трапециевидного разъема, в который вы воткнули адаптер ELM327, не означает поддержки стандарта OBDII!

В: Не могу найти мой автомобиль в списке. Что делать?
О: Просто выберите профиль, соответствующий производителю вашего автомобиля с пометкой OBD-II, например Renault OBD-II.

В: У меня автомобиль со встроенным Bluetooth, но Car Scanner к нему не может подключиться.
О: Мультимедийную систему, пусть даже и с Bluetooth, использовать для диагностики нельзя! Вам нужен специальный OBDII ELM327 адаптер

В: Car Scanner показывает «Обнаружен плохой адаптер». Что за …?!
О: Это предупреждение отображается в случае, если адаптер не распознает направляемые ему команды. Это всего лишь предупреждение и оно никак не ограничивает работу программы. Вы должны понимать, что работа с некачественным адаптером может быть опасной, кроме того, такой адаптер может вообще не подключиться к ЭБУ.

Прочие вопросы

В: Не могу найти параметр «Х», который я хочу увидеть.
О: Перечень доступных параметров зависит от вашего автомобиля. Car Scanner при каждом подключении запрашивает перечень доступных параметров у ЭБУ вашего автомобиля и отображает вам только эти параметры.

В: Car Scanner подключился к моему автомобилю, но показывает только напряжение.
О: Некоторые старые автомобили (обычно это старые Nissan, Renault, Subaru) имеют урезанную поддержку стандарта OBDII — без чтения текущих данных, только для чтения DTC (ошибок). В случае с автомобилями Nissan рекомендуется попробовать подключение по протоколу Nissan Consult II.

В: Скорость автомобиля в Car Scanner меньше, чем на спидометре!
О: Во-первых, Вам нужно понять, что Car Scanner не измеряет скорость. Он отображает вам то значение, которое видит ЭБУ вашего автомобиля. Во-вторых, спидометр на вашем автомобиле всегда завышает скорость. У всех производителей. Как и любой измерительный прибор, спидометр имеет определенную погрешность. Чтобы из-за этой погрешности спидометр никогда не показывал Вам скорость меньше, чем в реальности, автопроизводители намеренно закладывают завышение показаний.

В: Напряжение отображается неправильно.
О: Car Scanner не измеряет напряжение, а всего лишь отображает вам цифровые данные, которые приходят от адаптера ELM327.
Напряжение измеряют адаптеры ELM327 и некоторые ЭБУ. Обычно претензии по правильности показаний связаны именно с напряжением, измеренным адаптером ELM327. Большинство китайских адаптер неправильно измеряет напряжение и с этим ничего нельзя сделать!

В: Температура охлаждающей жидкости отображается неправильно (стрекла на приборной панели автомобиля показывает 90, а Car Scanner — 70!)
О: Большинство современных автомобилей не показывает вам температуру охлаждающей жидкости, а показывают вам условные значения «холодно», «тепло», «норма», «перегрев». Автопроизводители делают это специально, чтобы вы не волновались и не прогревались по пол часа, убивая экологию. Например, автомобили Ford Focus II показывают стрелкой на 90 градусов уже при реальной температуре 45.  А вот в ЭБУ автомобиля используется реальная температура, и именно ее Вам отображает Car Scanner.

Apple iOS

В: Не могу подключить Bluetooth адаптер, настройки iOS показывают ошибку «Не поддерживается».
О: В отличие от Android телефонов, на iOS не требуется предварительная настройка связи с адаптером в системных настройках. Пожалуйста, прочитайте инструкцию по настройке подключения Bluetooth 4.0 адаптера на iOS.

В: Car Scanner поддерживает адаптеры Bluetooth?
О: Car Scanner поддерживает адаптеры с Bluetooth версии 4.0 (LE). Использовать адаптеры с более старыми версиями Bluetooth с iOS невозможно.

В: Не могу подключиться к Wi-Fi адаптеру.
О: Вам нужно сначала подключиться к Wi-Fi сети, созданной адаптером. Подключение к Wi-Fi сети производится в настройках iOS. Пожалуйста, ознакомьтесь с инструкцией по подключению к Wi-Fi адаптеру.

В: Когда я сворачиваю приложение, связь обрывается.
О: Apple не позволяет приложениям работать в фоне с Wi-Fi адаптерами. Но работа в фоне возможна с адаптерами Bluetooth 4.0 (LE).

Android

В: Car Scanner может работать в фоне?
О: Да, может, но вам нужно включить эту функцию в настройках (Настройки — Подключение — Работать в фоне).
