В моделях Mondeo с механической коробкой передач при каждой смене передачи двигатель с помощью однодискового сухого сцепления отделяется от коробки передач – за десятки лет многократно апробированное решение. Для тех кто работает самостоятельно, однодисковое сухое сцепление обладает, разумеется, тем недостатком, что изношенные детали, такие как ведомый диск или подшипник выключения сцепления, в случае ремонта не находятся «на виду». В Mondeo для этого необходимо отделить коробку передач от двигателя и демонтировать: работа, которая требует серьезных познаний и специальных инструментов.
Наш совет: передайте лучше работу по замене сцепления специальной мастерской.Командная работа

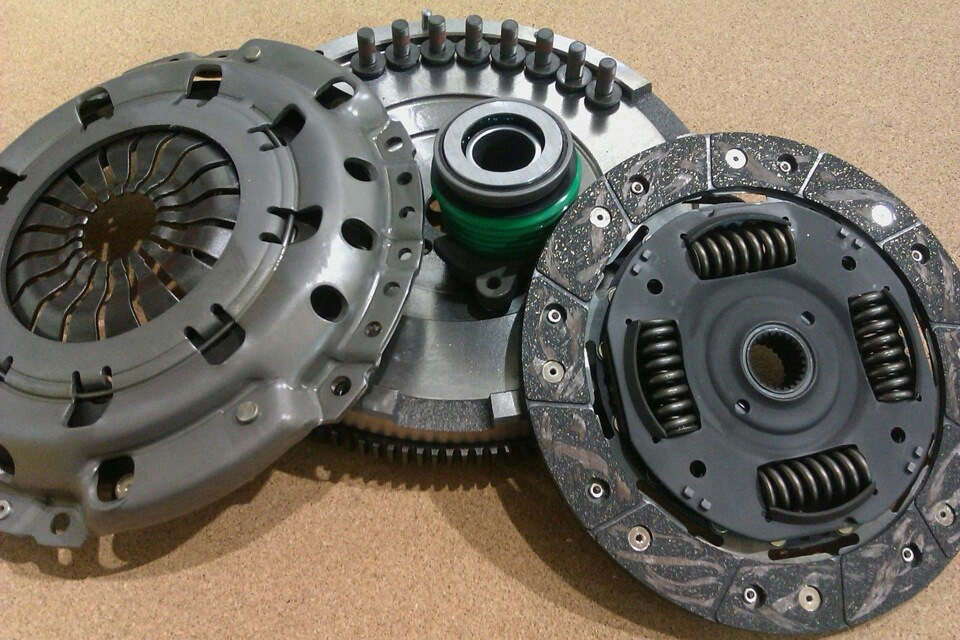

сцепление состоит из маховика 1, диска сцепления (ведомого диска) 2 и нажимного диска сцепления (автоматический привод сцепления) 3. Во всех Mondeo с механической коробкой передач нажимной диск сцепления имеет мембранную пружину. |
Сцепление в деталях
Маховик двигателя: вращается вместе с коленчатым валом и прочно соединен с ним.
Диск сцепления (ведомый диск): располагается на входном вале коробки передач и вращается вместе с ним, может продольно перемещаться. На обеих сторонах «стального диска» приклепаны фрикционные прокладки. Внешний диаметр диска сцепления в Mondeo, в зависимости от используемого двигателя, различен: 1,8 л/2,0 л Duratec-HE = 228 мм; 2,5 л Duratec-VE/DuraTorg-DI = 240 мм.
Нажимной диск сцепления (гидравлический привод сцепления): прочно свинчен с маховиком двигателя. Прижимает плавающий диск сцепления с помощью тарельчатой пружины к маховику.
Подшипник выключения сцепления: (во всех моделях Mondeo встроен
непосредственно в исполнительный цилиндр сцепления). Располагается аксиально
и перемещается на вале выключения. Передает созданное педалью сцепления прижимное
усилие на тарельчатую пружину нажимного диска сцепления. Нажимной диск сцепления
благодаря этому освобождается – ведомый диск теряет прижимное усилие на маховик
двигателя.
Замкнутая гидравлическая система: работа сцепления в Mondeo
|
|
_____________________________________________________________________________
Сцепление автомобиля Форд Мондео состоит из нажимного и ведомого дисков и системы выключения сцепления. Нажимной диск сцепления жестко соединен с маховиком двигателя, а маховик крепится к фланцу коленчатого вала двигателя.
Между нажимным диском (корзиной) сцепления и маховиком Форд Мондео расположен ведомый диск, который прижимает нажимной диск сцепления к маховику.
Ведомый диск сцепления расположен на шлицевом ведущем валу коробки передач.
Если вы выжимаете педаль сцепления, то через тягу и рычаг выключения сцепления отжимается подшипник выключения сцепления, причем он отжимается против силы воздействия пружины нажимного диска.
Рис.1. Сцепление Форд Мондео
1 — Ведомый диск сцепления, 2 — Нажимной диск сцепления, 3 — Механизм выключения сцепления, 4 – Амортизатор, 5 — Контролера для тяги сцепления, 6 — Тяга сцепления, 7 — Регулировочный винт, 8 — Рычаг выключения сцепления
В результате ведомый диск сцепления Форд Мондео, расположенный между маховиком и нажимным диском, становится свободным, т. е. снимается силовое замыкание между двигателем и коробкой передач.
Если снова отпустить педаль, то нажимной диск сцепления прижимает ведомый диск к маховику.
Снова создается силовое замыкание между двигателем и коробкой передач, так как прижатый нажимной диск сцепления жестко соединен за счет шлицев с валом коробки передач.
При каждом нажатии и отпускании педали сцепления возникает слабый шлифовальный процесс, в результате чего стирается фрикционная накладка ведомого диска. Таким образом, ведомый диск сцепления представляет собой быстроизнашивающуюся деталь.
Одного ведомого диска сцепления Ford Mondeo достаточно примерно на 100000 км. Износ диска в значительной мере зависит от нагрузки (езда с прицепом) и характера движения.
В связи с тем, что зазор педали сцепления при прогрессирующем износе фрикционных накладок сцепления изменяется, то в рамках регулярного техосмотра необходимо его проверять и в случае необходимости регулировать.
Снятие, установка и проверка сцепления Форд Мондео
Снимите коробку передач. Для того, чтобы маховик не проворачивался в процессе отвинчивания болтов, зубчатый венец маховика необходимо заблокировать с помощью отвертки и оправки.
Накрест отпустите крепежные болты нажимного диска (корзины) сцепления Форд Мондео на 1-1,5 оборота, в результате нажимной диск должен стать свободным.
Если вы сразу полностью отпустите болты, то можете повредить пружину мембраны.
В заключение полностью вывинтите болты. Снимите нажимной и ведомый диски сцепления. Протрите маховик тряпкой, смоченной бензином.
Если вы используете нажимной или ведомый диски, бывшие в употреблении, то их необходимо проверить перед установкой.
С помощью штангенциркуля измерьте толщину фрикционных накладок на дисках сцепления Форд Мондео.
Толщина накладок до верха головок заклепок должна составлять минимум 0.3 мм, в противном случае ведомый диск замените. Если фрикционные накладки потрескались, то ведомые диски тоже необходимо заменить.
Проверьте нажимной диск. Следы приработки на концах пружины мембраны глубиной до 0.3 мм не имеют значения.
Проверьте на наличие трещин и прочность посадки пружинные соединения между корзиной сцепления Форд Мондео и крышкой. Нажимные диски с поврежденными или болтающимися заклепками замените.
Проверьте опорную поверхность нажимного диска на наличие трещин, обгоревших мест и износа. Нажимные диски, прогиб которых внутрь составляет до 0.3 мм, можно устанавливать.
Проверка выполняется с помощью шаблона и линейки. Мелкие трещины и канавки на маховике и нажимном диске удаляются мелкой наждачной бумагой.
Проверьте на наличие износа и следов приработки окна в пружинах, торсионные пружины, крепежные заклепки и ступицы.
Установка сцепления Форд Мондео
Проверьте легкоходность подшипника выключения сцепления. Подшипник должен работать бесшумно.
Прежде чем устанавливать новое сцепление Ford Mondeo, необходимо без остатка убрать антикоррозионную смазку с нажимного диска.
Тщательно очистите внутренние шлицы ведомого диска сцепления и шлицы ведущего вала коробки передач, а также направляющую втулку подшипника выключения сцепления.
Шлицы ведущего вала и направляющую втулку смажьте тонким слоем специальной смазки. При этом необходимо смазывать всю поверхность шлицев.
Ведомый диск сцепления Форд Мондео разместите по центру нажимного диска (корзины). Лучше все-таки центрировать диск с помощью подходящей оправки или с помощью старого ведущего вала коробки передач.
Если ведомый диск сцепления расположен не по центру, то на более позднем этапе нельзя будет установить ведущий вал коробки передач.
Нажимной диск с отцентрованным ведомым диском установите в соответствующие подгоночные штифты на маховике.
Установите крепежные болты для нажимного диска (корзины) сцепления Форд Мондео, сначала затяните их рукой, затем накрест поэтапно затягивайте болты на 1-1,5 оборота, делайте это до тех пор, пока нажимной диск не будет прочно сидеть на маховике.
Следите за тем, чтобы нажимной диск при затяжке болта равномерно втягивался в маховик. Момент затяжки крепежных болтов нажимного диска 30 Нм.
Выньте центровочную оправку. Установите коробку передач. Проверьте регулировку сцепления.
Снятие, установка и проверка подшипника выключения сцепления Форд Мондео
Если слышится шум в подшипнике в разъединенном состоянии, т.е. педаль сцепления выжата до упора, то это означает, что подшипник выключения сцепления нужно заменить. Снимите коробку передач.
Подшипник выключения сцепления Форд Мондео сверху и снизу отсоедините от вилки подшипника и снимите его с ведущего вала коробки передач.
Сожмите и одновременно поворачивайте подшипник выключения сцепления. Если подшипник шумит, то его необходимо заменить. Подшипник смазан долговременной смазкой, его не нужно ни очищать, ни смазывать.
Проверьте скользящие поверхности на наличие износа, коррозии и дефектов.
Все опорные и касательные поверхности смажьте высокотемпературной пастой. В случае необходимости уберите содержащие смолу остатки пасты.
Установите подшипник выключения сцепления и соедините его с вилкой. Установите коробку передач.
Проверка и регулировка сцепления Форд Мондео
В связи с тем, что модели Ford Mondeo не оснащаются автоматической регулировкой сцепления, зазор сцепления необходимо регулировать после каждого ремонта и при каждом техосмотре.
Выжмите до упора педаль сцепления и замерьте расстояние между центром педали сцепления и правым углом напольного коврика (первый размер).
Отпустите педаль, оставьте линейку на прежнем месте. Отведите линейку к центру педали сцепления, считайте и запишите расстояние (второй размер).
Разность между двумя величинами должна составлять 140-150 мм. В противном случае отрегулируйте тягу сцепления.
Регулировка сцепления Форд Мондео
Снимите воздушный фильтр в моторном отсеке, чтобы открылся доступ к рычагу сцепления на коробке передач. Отпустите контргайку.
Отрегулируйте путь перемещения педали на резьбовой части тяги.
Проверьте положение педали, в случае необходимости заново отрегулируйте ее. Затяните контргайку.
Установите воздушный фильтр. Если вы меняли тягу, то после регулировки педали сцепления необходимо сделать пробную поездку или выжать педаль примерно 10 раз.
Повторите проверку, в случае необходимости откорректируйте регулировку.
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
Форд Фокус 2
_____________________________________________________________________________
_____________________________________________________________________________
Форд Фокус
Форд Фьюжен, Фиеста
Форд Мондео
Форд Транзит
Итак начну пожалуй с того, как меня подтолкнуло к мыслям о покупке автомобиля. Катался я себе всё лето на мотике и получал удовольствие. Но тут 04.10.2014 попал в сильную аварию и остался без мотика. Хорошо сам остался жив и относительно не сильно пострадал. Хотя месяц посидел дома с переломами. Сидя дома думал, что же делать дальше? Поскольку весь мой тюнинг и всю свою душу я вливал именно в мотоциклы, а не в машину. Как необходимость машина конечно не нужна, т.к. владел автомобилем хёндай соната 2012 г.в., да и у отца автомобиль есть. Но тут как -то встретился со своим товарищем, которого редко вижу. А он мне начал рассказывать про свою тачку ваз 2112 и его проект. Многое из его проекта уже было сделано, но завершить его планировал к лету, но так и не смог. И наверное это меня ещё раз подтолкнуло к тому, чтобы задуматься о покупке автомобиля. А также доказать самому себе, что если взялся за дело, надо доводить его до конца. Многие сейчас задаются вопросом. А зачем покупать тачку если есть автомобиль? Скажу честно. Тот автомобиль хёндай был на автомате! И я не уверен, что его качество лучше многих других автомобилей. К тому же хотелось бы приобрести тачку и придать ей индивидуальности, и возможно сделать её лучшей в кругах фордоводителей, как образец подражания и реализации самого себя. Вспоминая мои владения марками Форд я остался очень доволен. Но в силу того, что Форды 2.0 у меня уже были. Не буду говорить, что 2.0 слабоват, но всё же загрузив машину с 3 друзьями ему тяжеловато. Конечно и породистого звука V6 от него не услышать. Именно по этому мой выбор пал именно на автомобиль Форд Мондео 3 поколения 2004-2007 и с двигателем 2.5 или 3.0 СТ. Соответственно на палке. Но с наступлением кризиса я столкнулся с проблемой найти автомобиль. Мои критерии выбора были понятны. Это полный фарш и конечно же V6. Пока это оставалось мечтой до вчерашнего дня. Много переездил вариантов и создалось такое впечатленее, что народ приборзел немного. И самое главное такое предчувствие, что все нормальные машины раскупили ещё в прошлом году, когда курсы валют начали расти. Но увидев объявление в Егорьевске принял решение ехать и смотреть. Путь был не близкий, зато классно провёл время. Приехав на осмотр было выявлено много замечаний, но все они были не особенно значительными. За исключением одного. Это не понятная работа сцепления. В душе я уже приготовился к замене сцепления и приведения Моньки в порядок. Договорились по цене и пожали руки. Первые впечатления от V6 были просто офигенными. Выхлоп пока сток, но неплохой звук появлялся на высоких оборотах. Сказать, чтобы рык я бы не сказал, далее посмотрим. Доехали без происшествий. Далее к маляру. Был вынесен вердикт-автомобиль полностью перекрашивался в такой же цвет. Покрашен хорошо, но уже года 3-4 назад. Собираем монатки и мчим в сервис. Осмотрели и были удивлены, т.к.всё было родное за исключением шаровых, передних косточек, и топливного фильтра.Выезжаем из сервиса. Вердикт не сильно расстроил(просто я ещё не видел цен на запчасти). В основном нужно было поменять задние косточки, сцепление, радиатор немного подтекал, и с переднего сальника коленвала подтекало масло. Только я обрадовался оригинальному пробегу и тут у меня начинает барахлить сцепление, т.е.педаль сцепления не возвращается в исходное, как-будто его не хватает. Поставил я машинку у дома и начал закупать запчасти. Изначально, когда возвращался домой не очень понравился ксеноновый свет. На фокусе был в разы лучше. Но я подумал возможно нужно отполировать фары и поменять лампы. Всё будет в процессе. И при покупке ещё обнаружил, что подъёмный механизм на водительском кресле не работал. Поэтому был небольшой дискомфорт пока ехал. Ну а теперь друзья начинаю приводить в порядок МОньку и попытаюсь попасть в ТОП!))))) Всем Удачи и спасибо за внимание. Теперь друзья начну о важном. На сегодняшний день по технической части было устранены все грешки. Долго я думал, что же делать дальше? Прошёл почти год с момента владения ТС. И сегодня я принял решение начать проект в котором будет присутствовать на мой взгляд всё самое лучшее и надеюсь, что машинка станет одной из лучших Мондео МК3,займёт одно из первых мест в ТОПЕ и будет индивидуален по своему. Теперь коротко о том, что планируется доработать: 1. Закупить обвес от ST, так как считаю мондео с ним смотрится лучше всех 2. Видоизменить некоторые детали кузова 3. Перекрасить полностью автомобиль и придать ему индивидульности 4. Поменять колёса на лето 5. Поменять колёса на зиму 6. Переделать салон, стараясь придерживаться стока 7. Заняться координально выхлопом 8. Подумать о двигателе 9. Рассмотреть варианты по установке музыки 10. Шумоизоляция салона И многое другое. Перед тем, как принять решение о проекте общался со многими друзьями, товарищами и родными. В поддержке своего проекта практически никого не нашёл, т.к.многие говорили затратно, кто-то говорил деньги не вернёшь, кто-то отговаривал и многое другое. Сам же я не взирая на мнение других хотел иного. Как говориться сердцу не прикажешь. И получив поддержку младшей сестры я принял решение ПРОЕКТУ БЫТЬ. Всем кто следит за проектом, обещаю много интересного, познавательного материала. Всем благодарен и с 1.04.2016 начинаем. ПОЕХАЛИ!))))) 21. 04.2018 Что было сделано с начала проекта 1.Закуплен весь обвес от Форд мондео St и установлен, а также решётка радиатора 2.Автомобиль целиком был перекрашен в красивый зелёный цвет 3.Заменен весь кожаный салон на салон с алькантарой 4.Установлена в салоне вентиляция передних сидений и управление электроприводом в 8 положениях обоих сидушек 5.Заменен ковролин на чёрный и сшиты коврики на заказ 6.Заменен руль 7.Заменена выхлопная система от Форд Мондео St220 8.Заменена 07.2017 полностью передняя подвеска 9.Заменена 01.2018 полностью задняя подвеска, тормоза задние, диски суппорта, сайлентблоки подрамника 10.Установлены на зиму колёса 18R 11. Заменено сцепление в сборе 09.2015 12. Закуплены Стэлсы под музыку в багажник, провода, усилитель Alpine 13. Доработана передняя оптика, замена линз, ламп 14. Куча произведённых работ по движку, чистка замена прокладок и основные ТО 15. Заменен бензонасос на новый, радиатор, помпа, ремни, ролики Совершенству нет предела, как вы понимаете. И по сему дальнейшие планы таковы. 1.Купить на лето 18R 2.Шумоизоляция авто 3.Установка музыки с саббуфером 4.Замена двигателя 5. Переход на ЕВРО 2 ЧИП 6. В связи с появлением клона придать ещё большей индивидуальности
https://www.drive2.ru/r/ford/mondeo/1335959/
Диаметр [мм]: 240 |
Диаметр [мм]: 240 |
Диаметр [мм]: 242 |
Диаметр [мм]: 242 |
Диаметр [мм]: 240 |
Параметр: 240VTB |
Параметр: 240VTPB |
Параметр: 240VTB |
Тип двигателя: для двигателей с двухдисковым маховиком |
Диаметр [мм]: 210 |
Диаметр [мм]: 230 |
Диаметр [мм]: 230 |
Диаметр [мм]: 230 |
Диаметр [мм]: 240 |
Диаметр [мм]: 240 |
Диаметр [мм]: 240 |
Диаметр [мм]: 240 |
Диаметр [мм]: 240 |
Диаметр [мм]: 240 |
Диаметр [мм]: 240 |
Диаметр [мм]: 228 |
Диаметр [мм]: 240 |
Диаметр [мм]: 235 |
Диаметр [мм]: 230 |
Диаметр [мм]: 230 |
Тип двигателя: для двигателей с двухдисковым маховиком |
Тип двигателя: для двигателей с двухдисковым маховиком |
Тип двигателя: для двигателей с двухдисковым маховиком |
Диаметр [мм]: 240 |
Диаметр [мм]: 240 |
Диаметр [мм]: 240 |
Центральный выключатель сцепления LuK 510 0172 10
|
Центральный выключатель сцепления LuK 510 0230 10
|
Новая деталь |
Новая деталь |
Новая деталь |
Дополнительный артикул / Дополнительная информация: с нажимным диском сцепления |
Центральный выключатель сцепления VALEO 810024
|
Центральный выключатель сцепления VALEO 810035
|
|
Причина | Устранение |
А. Сцепление пробуксовывает. | |
|
|
Б. Сцепление не разделяется. | |
|
|
В. Сцепление не разделяется и пробуксовывает одновременно. | |
Автоматический привод сцепления дефектный. | Замените. |
Г. Сцепление дергает. | |
|
|
Д. Шумы в сцеплении. | |
|
|
