М4 винтовка - штурмовая: технические характеристики (ТТХ) американского оружия, пневматическая копия crosman

В 1985 году компания Кольт приступила к очередной модернизации штурмовой винтовки М16А2. На её базе разрабатывался укороченный карабин получивший индекс XM4 Carbines, или модель 720. Первые 40 единиц этого оружия увидели свет в феврале 1986 года. Именно в этот миг появилась знаменитая американская винтовка М4 Carbine, основное стрелковое оружие сил специальных операций США.

В процессе работы над устройством карабина в него вносились изменения, как улучшающие качества, так и исправляющие недостатки. В результате работ в 1994 году армией США и корпусом морской пехоты был подписан контракт с заводами Кольта на поставку карабинов модели 920 и 921, армейское наименование М4 и М4А1 которые должны были заменить основную часть длинноствольных М16 различных модификаций. Этот момент и стал «звёздным часом» компании Кольт и её укороченной винтовки. Дальнейшая судьба этого оружия больше напоминает скатывание по наклонной. Капризы карабина, короткий и лёгкий ствол сыграли свою негативную роль во время боев в Афганистане и Ираке.

Хронология создания автоматического карабина М4

ХМ4 представляли собой укороченный вариант винтовки М16А2, так например ствольная коробка перешла к карабину почти без изменений. Основным отличием были лёгкие стволы в 406 мм, с шагом нарезов 1/7, цевье разработанное компанией Кольт и телескопический четырехпозиционный приклад.

В 1986-87 году ХМ4 проходили испытания на Абердинском полигоне армии США, в ходе испытаний карабины прошли через огонь, воду и медные трубы. Целью испытания было:

  • общие стрелковые испытания карабина;
  • испытание надёжности, как винтовки, так и отдельных узлов и деталей;
  • воздействие на стрелка и рядом находящихся, вспышка и звук выстрела;
  • исследование износа частей и деталей после отстрела 10 000 патронов;
  • определение давления в канале ствола и газовой каморе, а также скорости пули;
  • взаимозаменяемость узлов и деталей карабина, со штурмовой винтовкой М16А2;
  • удобство и точность выверки и пристрелки оружия;
  • тестирование при работе в экстремальных условиях:
  1. температурный диапазон от -50 до +50 градусов Цельсия;
  2. в «сухом» состоянии, без смазки, в песке, в сильном запылении и при загрязнении ствольной коробки;
  3. работа под дождём, воздействие агрессивных химических соединений.
  4. удобство в эксплуатации, эргономика;
  5. возможность внесения изменений и ресурс модернизации.

Карабин ХМ4 выдержал все эти испытания. После их окончания усовершенствованный карабин модели 723 поступил для войсковых испытаний в знаменитый отряд «Дельта» и 75 полк рейнджеров, которые и провели полное тестирование нового оружия. На основании их заключения карабины М4 и М4А1 начинают поставляться для армии США.

Стоит отметить что параллельно испытаниям коммерческая модель 727 активно продавалась по всему миру, в конце 80-х достаточно большое количество М4 было закуплено ОАЭ. В 1990 году производство модели 727 было остановлено и на поток встал карабин М4 модель 920. А с 1994 году прекратился и выпуск комплектующих к ранним моделям карабина.

В тоже время карабин М4, а впоследствии и М4А1, разработанный в 1996 году, на базе винтовки М16А3, поставлялся во многие страны мира, где и состоит на вооружении по настоящее время.

Устройство и принцип действия карабина

Как и остальные винтовки, созданные на базе AR-10/15, автоматика карабина использует энергию пороховых газов отводимых в ресивер.

При выстреле часть пороховых газов проникает в трубку газоотводного механизма расположенную над стволом, по ней они попадают в ресивер-ствольную коробку, и толкает раму назад, часть газов проникает в полость затвора и сдвигает затвор вперед.

Это нужно для того чтобы выступы вышли из зацепления и освободили гильзу. Но в то же время это действие сильно загрязняет внутренности коробки нагаром и копотью. Затвор проворачивается, выбрасыватель вытягивает гильзу из патронника и откидывает её в окно, затворная рама в откате взводит курок.

По достижению рамой крайнего положения, она под действием возвратной пружины начинает накатываться на место, по дороге зацепляя верхний патрон из горловины магазина и досылая его в патронник. Затвор проворачивается и запирает ствол. Курок спускается производиться выстрел. После чего цикл повторяется.

Компоновка карабина также повторяет М16. Приклад расположен на оси ствола, что значительно уменьшает подброс ствола при стрельбе. Внутреннее устройство напоминает штурмовую винтовку М16А2, хотя с небольшими отличиями.

Достаточно сказать, что взаимозаменяемость деталей и элементов механизмов этих образцов оружия не превышает 20-25%. Приклад телескопический, выдвижной с 4-мя фиксированными позициями. Ствольная коробка из алюминиевого сплава.

Спусковая скоба откидная, что позволяет вести огонь даже в толстых перчатках.

Флажок выбора режима огня расположен слева, над рукоятью управления огнем, с правой стороны ручной досылатель затвора.

Прицельные приспособления механического типа состоят из мушки на колодке и диоптра расположенного на ближнем к стрелку краю ствольной коробке, если ствольная коробка старого образца с предустановленной ручкой для переноски, то диоптр подобно М16 расположен на ней. Длина ствола зависит от модификации и составляет 370 или 406 мм.

Магазины стандарта STANAG, практически можно использовать любые, но оригинальные рассчитаны на 20 и 30 мест. Патрон М855-SS109 стандарта НАТО.

К карабину может присоединяться стандартный штык-нож М9, подствольный гранатомёт М203.

Кроме того при использовании комплекта SOPMOD и интерфейса RIS на карабин можно подвесить все необходимое стрелку оборудование: сошки, фонарь, оптический, коллиматорный или ночной прицел, ЛЦУ.

Как и М16 сборка-разборка карабина достаточно проста, хотя и требует внимательности и аккуратности. УСМ и пистолетная рукоятка при разборке откидывается назад, этим обеспечивается доступ к чистке ствола и ресивера.

Отмечается крайняя привязанность карабина М4 и М4А1 к патронам и порохам высокого качества.

При использовании низкокачественных патронов резко увеличивается количество отказов и задержек при стрельбе. Также нужно отметить что, как и другие американские винтовки Кольт М4 не очень хорошо переносит загрязнения.

Модификации

Карабин М4 выпускался в нескольких вариантах. Сам Кольт М4 может стрелять одиночными или фиксированными, трехпатронными очередями. Появившаяся в 1996 году модель М4А1 в дополнении имеет полностью автоматический режим огня вместо отсечки.

С этого же времени карабины М4 и М4А1 выпускаются с плоской поверхностью ресивера, на которой жестко зафиксирована планка Пикатинни, идущая по всей поверхности ствольной коробки.

На ней и устанавливаются прицельные приспособления разного типа, от механического диоптрического прицела, рассчитанного на 400 метров, до коллиматоров и оптики.

Для дальнейшей эксплуатации этого оружия по заказу ЦНО армии США был разработан модульный комплекс SOPMOD M4 kit, в него включены:

  • М4 с верхней планкой Пикатинни и установленным цевьём RIS;
  • подствольный гранатомёт М203QD с установкой на рельсы Пикатинни;
  • дополнительная рукоятка для удержания; съёмная рукоятка переноски, прицел AGOG Reflex или 4Х, ЛЦУ;
  • фонарь и глушитель.

В дальнейшем ассортимент обвеса был значительно увеличен. Также стоит отметить, что помимо боевых карабинов выпускались и коммерческие модели этой винтовки, как автоматические, так и самозарядные.

Достаточно интересен тот момент, что одна из самозарядных моделей М4, а именно SR-47 использовала для стрельбы патрон М43, советский 7,62 мм патрон образца 1943 года, от знаменитого АК-47.

Сравнение М4 и АК-102

Технические характеристики обоих карабинов сведены в таблицу. Выбор образцов для сравнения не случаен. АК-102 выбран намеренно, так как он использует тот же патрон что и М4, М4А1. Режим огня у выбранных образцов одинаков. Выводы по их эксплуатационным свойствам мы сделаем чуть ниже.

ТТХМ4А1АК-102
Патрон, тип5,56х45 мм5,56х45 мм
Длина, разложенный/сложенный, мм840/760824/536
Вес, кг2,7/3,43,2/3,6
Длина ствола, мм370314
Начальная скорость пули, м/с884850
Ёмкость магазина20/30/10030
Скорострельность, выстр\мин700-900600-650

Начнём с длины, как видим АК-102 по своим габаритным размерам выигрывает у М4, это связано как с меньшей длиной ствола, так и с тем что приклад М4 при даже при полном складывании остаётся виден примерно на 15 см.

Это связано с тем что в него уходит возвратная пружина. По весу американец тоже впереди, но впереди все-таки стальной автомат Калашникова, отказ от использования в конструкции лёгких сплавов привёл к большему весу, но и более длительному ресурсу оружия.

Стоит отметить и роль принципа работы автоматики – использованная Стонером схема с беспоршневой рамой более капризна, но в то же время гораздо менее склонна к вибрации, а значит, улучшает точность стрельбы, но одновременно с этим требовательна к чистоте и периодичности обслуживания, а также к качеству порохов используемых в патронах.

АК-102 с поршневым газоотводом склонен к вибрации при стрельбе, которую дополнительно увеличивают зазоры, сделанные во имя надёжности. Но зато АК стреляет даже после того как в ствольной коробке безе из взбитой грязи.

По длине ствола М4 также впереди, но тут не нужно забывать что АК-102 дополняет комплекс из длинноствольного АК-101, в то время как из М4 пытались сделать полноценное вооружение. В пустыне и в горах, при стрельбе на больших дистанциях М4 показала себя не очень хорошо.

Начальная скорость пули чуть выше, вкупе с большей длиной ствола это показывает настильную траекторию, и дальность прямого выстрела также возрастает. Это плюс в копилку М4.

Еще одним плюсом будет длина прицельной линии. С расположением целика в начале короткого ствола длина прицельной линии крайне невелика. В то время как длина прицельной линии Кольта практически все тело винтовки.

Расположение обвеса и эргономика, тут снова проигрывает надёжный, но дубоватый российский автомат. На крышке ствольной коробки не разместить планку из-за возможного люфта.

Ласточкин хвост, размещённый на боку, слева, не самый лучший вариант, с установленным на него прицелом ограничивается возможность сложить приклад.

Практически единственное место для безболезненной установки обвеса это цевье и накладка на газовую трубку. Установка подствольного гранатомёта.

АК рассчитан под советские ГП-25/30, в то время как американец прекрасно примет любой подствольный гранатомёт под планку Пикатинни.

А вот высокая скорострельность и соответственно быстрый и качественный износ механизмов это уже камушек в огород Кольта, ресивер из алюминиевого сплава, вывод газов непосредственно в ствольную коробку тоже не увеличивает ресурса ствола.

Таким образом, выходит, что каждое оружие имеет свои преимущества и недостатки, не лишён их и российский автомат. Но всё-таки, при возможности выбора стоит выбирать отечественного производителя. При всех выгодах М4, она слишком требовательна к чистоте, к навыкам работы с ней и к качеству патронов.

Заключение

Американцы допустили ошибку, приняв на вооружение в качестве основного, оружие ограниченного использования. Короткий ствол не всегда и везде удобен.

Несмотря на высокое качество изготовления и хорошую кучность, М4 это карабин, а значит стоит его использовать в комплексе с более длинноствольным оружием.

Помимо этого уставы США предполагают довольно частую автоматическую стрельбу. Например, при прикрытии перемещения бойца, а износ карабинов в этом случае просто колоссальный. Что опять же сказывается на их надёжности.

Помимо жалоб на живучесть были негативные отзывы и о цевье RIS, при длительном ведении огня это цевье нагревается от ствола, что никак не добавляет комфорта стрельбе. А колыхания воздуха в районе мушки не добавляют точности стрельбе.

В то же время американский карабин М4, как комплекс вооружения, довольно интересен, практически на его базе было создано модульное оружие.

Эту систему можно приспособить под изменившиеся обстоятельства в течение короткого периода времени.

Также нельзя не отметить эргономику, удобство пользования и хорошие массо-габаритные характеристики оружия. Пусть и достигнутые с помощью ограничения боевых возможностей.

Видео

warbook.club

Сравнение: АК-47 или М4. Мнение профессионала

В мой первый тур в качестве частного военного подрядчика у меня была старая M16A2, которая была столь чертовски большой, что если бы у меня кончились патроны, я мог бы использовать ее в качестве дубинки. У нее так же не было ремня, так что мне пришлось сделать самодельный из корда, клейкой ленты и багажного ремня (от сумки), и я пользовался этим в течение многих лет, пока Джон из Original SOE не оказал мне любезность и не подарил мне один из своих одноточечных ремней.

Мой второй тур я прошел с автоматом АК, третий тур — с автоматическим карабином М4. Причем вот что странно – во время обоих этих туров «официально» мы не были уполномочены носить огнестрельное оружие (странный контракт для наемника, не правда ли?), поэтому мы не заносили наше оружие со всеми на базу, только носили его на миссиях и во время обучения.

Четвертый тур был уникальным, потому что в моих руках побывал как АК, так и М4, так что это была отличная возможность для выбора: какой оружейной системой я хотел бы работать при выполнении миссии. Я также провел много времени в качестве тактического инструктора огнестрельного оружия (программа обучения полиции и армии дружественных стран), вместе со мной работали местные иракцы, британцы, австралийцы и американцы.

Так что я потратил значительное количество времени на изучение и обсуждение достоинств и недостатков М4 и АК с операторами из пяти континентов, среди которых были выходцы как из мирных стран, где вы не можете даже купить огнестрельное оружие, так и выходцы из таких стран, где идет третья мировая и где магазины к АК-47 и детские влажные салфетки можно купить в одном и том же магазине.

На мой последний тур, связанный с обеспечением безопасного прохождения конвоев в Ираке я пошел с югославским «Застава M92», это вариант АК с укороченным стволом и складывающимся прикладом. Это мой любимый вариант АК и я использую его до сих пор.
Таким образом, после использования АК и/или М4 в качестве гражданского контрактника в различных оперативных условиях на протяжении немногим более десяти лет я собираюсь высказать свое мнение о плюсах и минусах каждого вида оружия.

Две системы вооружения у гражданских контрактников

М4

(Примечание: я использую термин «М4» для обозначения всех типов систем AR/M16)

Это была моя первая винтовка в качестве рабочего инструмента военного контрактника. Эта действительно универсальная винтовка будет уместна, если вы работаете в миссиях охраны или принимаете участие в специальных операциях. Еще в первые дни войны в Ираке они были обычным выбором для гражданских контрактников. И если вы не получите ее в США, можно купить ее или выменять на что-то по прибытии на место, она достаточно распространена. Так, например, я купил свой первый М4 из багажника такси на границе Кувейта.

Карабин М4 представляет собой надежную и точную систему оружия, которую легко разобрать, но она требует регулярной чистки и смазки, особенно в пустынных условиях.

АК

Рано или поздно, если вы работаете достаточно долго в качестве гражданского контрактника, кто-то вручит вам старый АК с поврежденным прицелом и треснутым прикладом. AK – это выбор гражданских контрактников с первых дней, еще со времен Executive overcomes (одна из первых частных военных компаний, действовала в Южной и Центральной Африке в 90-е годы). Автомат АК всегда был любимцем и хороших, и плохих парней в Ираке и Афганистане и является основным оружием гражданского контрактника.

Одно из самых больших преимуществ АК: вы можете взять тот автомат, который лежал на улице в течение 3 лет, весь заржавел, замочить его в JP8 на один день, разобрать его при помощи молотка, выковырять отверткой всю грязь из газоотвода, смазать подвернувшимся под руку моторным маслом и после этого вы можете выпустить 1000 патронов через него без единого сбоя.

Магазины М4

Самым большим преимуществом магазинов М4 является вес и размер. Я действовал во время моей первой миссии в Ираке с 12 магазинами М4 на себе в течение всего тура, это было тяжело, но они не мешали моим движениям. И в наши дни ребята, как я, которые по-прежнему обеспечивают конвои в Ираке, начинают эволюционировать в сторону «менее агрессивного» вида. Таким образом, следует ожидать, что часть магазинов перекочует в карманы с боевой разгрузки так, чтобы вы не были похожи на морского пехотинца, направляющегося в район Омаха-Бич или что-то в этом роде, когда будете проходить через иракские контрольно-пропускные пункты.

Магазины М4 также, как правило (по моему мнению), не могут быть повреждены так же легко, как магазины АК. Я ронял полностью загруженные магазины М4, но они до сих пор работают хорошо. Не могу сказать то же самое про все магазины АК, которые побывали в такой ситуации.

Есть также много хорошего качества американского производства магазинов к М4, циркулирующих в Ираке и Афганистане, при необходимости их не так трудно найти, купить или продать.

Магазины АК

Магазины к АК больше и тяжелее, но вы получите преимущество большого и более мощного патрона. Они могут быть очень грязными и неправильно подавать патроны из-за износа. Кроме того, они встречаются так же часто как мухи в третьем мире, так что найти несколько для себя не будет проблемой.

Основная проблема: если есть даже незначительные вмятины на боках, это может вызвать сбои подачи патрона. Также получение магазинов к АК высокого качества, например от US Palm сейчас осложнилось и парни, которые все же провозят их, иногда попадают в тюрьму в таких местах как Дубаи по обвинению в контрабанде запасных частей к оружию. Так что подобный канал получения – уже не вариант.

И если вы похожи на меня, и вы не живете на передовой военной базе, то удача даже получить адрес для доставки — это относится к Ираку (имеется в виду адрес для доставки по почте заказанного через Интернет – прим. переводчика). Таким образом, заказ через Интернет качественных, американского производства магазинов к АК тоже не вариант (проблемы с доставкой в зону боевых действий будут, даже если у вас будет адрес для доставки).

Таким образом, вам в конечном итоге приходится проверять каждый магазин АК, который вы получите. Вы должны загрузить их полностью, и проверить их как минимум несколько раз, чтобы убедиться в отсутствии проблем с подачей. Это конечно долго и муторно – но лучше, чем иметь проблемы в перестрелке.

Размер (длина) делает магазины АК немного сложнее для размещения на поясе или в грузовой карман разгрузки. Я обычно обрезаю их и превращаю их в 20-зарядные. Это делает возможным перенос их на «боевом поясе» и скрытое размещение на амуниции (я бы обрезать и сваривать магазины в полевых условиях все же не рискнул – прим. переводчика). Но если вы работаете по контракту, не требующему скрытных действий, в таких местах как Афганистан или Ирак, например на охране военных баз, то длина магазина к АК для вас проблемой не будет.

Другой проблемой является вес: если вы когда-либо пробовали носить 12 магазинов к АК — вы знаете, о чем я говорю. В настоящее время большинство контрактников уже не подвергаются риску попасть в длительную и интенсивную перестрелку между контрактниками и хаджами (боевиками) в Ираке, так что ношение такого количества боеприпасов сейчас не требуется.

Но парни в таких местах как Афганистан, все еще могут попасть в длительный бой. Например, мой брат (который является специалистом по безопасности в Афганистане) делает то же, что я делал здесь, в Ираке: от 4 до 6 магазинов в разгрузку и вдобавок вещевой мешок, наполненный до краев снаряженными дополнительными магазинами в машину.

Переводчик режима огня

М4

Переход от режима «безопасно» до «убить несколько дураков» в М4, происходит так же легко, как и зажечь зажигалку Zippo, легко в почти любой позиции, когда ты едешь в машине придерживая оружие коленями или на ходу пешком. Выбор между позициями «безопасно», полу или полного автоматического огня – простые движения, которые легко запоминаются, и вы не ошибетесь даже в условиях стресса, под огнем. Переключение происходит очень быстро и легко.

Учитывая, что большинство контрактников приходят в этот бизнес из какого-то военного подразделения, из правоохранительных органов или частных служб безопасности, работающих в США, селектор огня на М4 для них не будет представлять ничего нового.

АК

Учитывая то, что АК был сделан с расчетом, чтобы его мог использовать 12-летний подросток, его переключатель-предохранитель работает так, что даже 12-летний может его понять. Это большой рычаг сбоку на ствольной коробке и нужно просто надавить вниз, если вы хотите стрелять, и поднять вверх, если стрелять не надо.

Если вы надавите вниз до упора, АК будет стрелять в полуавтоматическом режиме, для полностью автоматического огня надо поднять на одну ступень вверх, делается это просто и быстро. Я видел 10-летнего ребенка, подобравшего АК дяди, который был рядом и положил автомат, потому что шла свадьба – этот подросток разобрался, что к чему и начал стрелять в воздух уже через несколько секунд.

Другое дело, когда новые специалисты по безопасности, приехавшие из государств, где не знакомы с особенностями АК и не привыкли к тому, что «полной автоматический» означает положение посередине, старый инстинкт может сказать вам «стоп», когда Вы чувствуете первую выемку. Это легко преодолеть, потратив несколько недель на тренировки с вашим АК. За короткое время вы будете инстинктивно давить до конца для одиночного, осторожно переводить на одну ступень для полного автоматического огня и для перехода с полуавтомата на полностью автоматический огонь. Если вы не имеете достаточной практики с АК-47 – просто потренируйтесь как следует перед тем, как отправляться в тур.

Единственная проблема, когда переводчик–предохранитель АК становится вашей головной болью – это ситуация с прикладом (очевидно речь идет про складывающийся приклад у АКС и АКМС – прим. переводчика).

Прицелы

Я не буду вдаваться в дискуссию о том, какая винтовка имеет лучший прицел: если вы универсальный стрелок, то вы должны уметь приспосабливаться к любому прицелу винтовки. Единственное замечание по поводу М4 и АК при использовании в обеспечении безопасности является то, что прицел М4 кажется немного прочнее, чем на АК. Но, с другой стороны, вы можете использовать отвертку и большой камень, чтобы поправить прицел на АК, поэтому я называю это ничья.

Боеприпасы — наличие и качество

ПРИМЕЧАНИЕ: Прежде всего, я не собираюсь разглагольствовать о точности и баллистики различных патронов АК и М4 — все было написано много раз людьми, которые намного более квалифицированные, чем я, относительно технического дерьма, связанного с огнестрельным оружием (а я простой контрактник, работающий за бабки).

М4

Благодаря миллиардам патронов 5,56×45, оставшихся в Ираке после пребывания там сил США, которые используются иракской армией и полицией, а также тех, которые «пропали в неизвестном направлении при разгрузке грузовика» — найти все типы 5,56×45 патронов довольно легко. Причем достаточно высокого качества патронов с латунной гильзой, бронебойных, охотничьих и холлоупойнтов – всё, что имеется на рынке.

АК

Поиск патронов 7,62×39 в третьем мире – это так же просто, как найти трещины в стене дома в Южной Филадельфии. Большинство из них по качеству находится в диапазоне от дешевых патронов старых поставок, еще коммунистических, до дерьма местного производства, которое, однако, вполне пригодно.

Но найти высокого качества боеприпасы к АК-47 с латунной гильзой немного сложнее и требует хороших контактов. Найти специализированные боеприпасы, такие как бронебойные — практически невозможно, равно как и холлоупойнты этого калибра производства США. Будет большой удачей, если вы найдете нечто подобное.

Приклад

М4

Нажатие на клавишу на прикладе М4 – быстрое действие, привычное, когда ты выходишь из автомобиля и не требует никаких сложных дополнительных манипуляций. Единственная критика, которую я позволю себе в отношении приклада М4 – так это то, что если вы его сложили – все равно остается около шести дюймов, которые никак не сложить.

Это не так важно, если вы идете полным или среднем профилем (имеется в виду движение либо открыто вооруженным на вооруженной спецмашине, либо открыто вооруженным, но на гражданской машине, например такси. Низкий профиль – если оружие носится скрытно, и вы передвигаетесь на гражданской, без опознавательных знаков машине — прим. переводчика) по дороге в контракте с высокой степенью риска в качестве охранника конвоя. Но если вы выполняете миссию, требующую низкого профиля, и ваша винтовка лежит на полу машины или зажата между коленями, то конечно — чем короче оружие, тем это лучше.

АК

Нет ничего полнее характеризующего старую школу, чем старый добрый деревянный приклад АК-47, который вероятно сделан из дерева, которое раньше было телефонной будкой в Алжире – при этом такой приклад будет достаточно простым и крепким для работы, вы можете даже его укоротить под себя. Что касается складной версии приклада АК, то, скорее всего, именно такой приклад и достанется вам, частному контрактнику.

Существует одна проблема со складными прикладами АК — не всегда быстрый и плавный переход от состояния сложенного в открытый (особенно в транспортном средстве). Кажется, никакое количество смазки WD-40 не сделает рычаг или кнопку, с помощью которой вы манипулируете прикладом мягкой и легко поддающейся, а если у вас особенно проблемный приклад – то может так быть, что его получится открыть не иначе как двумя руками.

Приклад, складывающийся вниз (АКС, АКМС) имеет свои причуды, в частности, вы не можете при нем использовать сорокапатронный или круглый, семидесяти патронный магазин с вашим АК, если же таковые пристегнуты – то вы не сможете разложить или сложить приклад без отсоединения магазина.

Приклад, складывающийся вниз (АКС, АКМС) имеет запас для того, чтобы вырезать выемку для более легкого оперирования переводчиком–предохранителем, в большинстве случаев это требуется, ибо переводчиком-предохранителем нелегко манипулировать при сложенном прикладе.

Есть несколько способов это исправить на месте:
— Вы можете взять отвертку и немного отогнуть приклад, чтобы получить немного больше пространства для манипулирования переводчиком–предохранителем;

— Вы можете практиковать, пока это не станет инстинктом, когда вы нажимаете переводчик-предохранитель огня АК левой рукой, тем самым оперировать им станет проще;

— Инструментом Dremel или лезвием от ножовки по металлу осторожно сделайте выемку для селектора безопасности, но не вырезайте слишком много или вы ослабите приклад;

— Научитесь стрелять точно со сложенным прикладом (этот навык вы должны иметь в любом случае).

Но, так как наилучшим способом освоиться с каким-то вооружением является постоянная практика, то возьмите за привычку практиковаться с основными действиями с АК, в частности, открывать и складывать приклад, сидя вечером перед телевизором – и очень скоро все ваши действия станут инстинктивными.

Когда приклад АК сложен, автомат становится очень компактным, и если у вас есть «коротышка» с 10-дюймовым стволом, вы можете скрыть его под куртку. Я передвигаюсь с моим «Застава M92» у моей левой ноги стволом вниз, в своем грузовике — прислонив автомат к центральной консоли с шемахом, брошенным сверху – и никто не обращает на него внимания при прохождении через контрольно-пропускные пункты.

Наличие запчастей, возможность ремонта

М4

Точно так же как и в случае с 5,56×45 патронами, уже упоминавшимися выше, благодаря десяткам тысяч М4, что остались в Ираке от ныне несуществующих компаний безопасности, так же в руках иракской армии и полиции США, и многих других, что пропали со складов и грузовиков — найти любую запчасть для М4 легко.

Немного сложнее будет найти запчасти для винтовок высокого качества, например с обрезанным верхом (имеются в виду винтовки без ручки для переноски и механического прицела, подготовленные под оптику — прим. переводчика) и тяжелым стволом. Тут нужны связи и знакомства.

АК

Получение запчастей для АК? Это Ближний Восток!

ЗАКЛЮЧЕНИЕ

Если вы ожидали выводов «Вот это лучше, чем другое и жаль парней, которые используют то дерьмо» — вы ошиблись. Это статья скорее руководство к действию для контрактников, которые отправляются за море заработать денег. Это бизнес, значит можно использовать винтовку, которую даст вам ваша ЧВК и сказать «спасибо боссу», глядя на формально полуавтоматический AR-15, который был переделан под полностью автоматический огонь нелегально, или на АК-47 с отсутствующей мушкой. Может быть, вы думали получить винтовку, обвешанную аксессуарами Magpul – так вот, такого блага вы не получите ни в Ираке ни в Афганистане, действительность более чем разочаровывающая.

Но … Если вы хотите знать мое личное мнение, я, как правило, склоняюсь к автомату АК, но это только что касается меня. И, откровенно говоря, ожидая больших чеков, которые придут только через девяносто дней после начала тура – я готов использовать любую винтовку, которую мне дадут на месте.

Обратите внимание: большинство мнений в этой статье исходит лично от меня, и вряд ли они отличаются беспристрастностью, так что не стесняйтесь комментировать и высказывать другие мнения.

/Источник www.deathvalleymag.com, перевод Александра Афанасьева/

army-news.ru

Автомат M4 / M4A1 - характеристики, фото

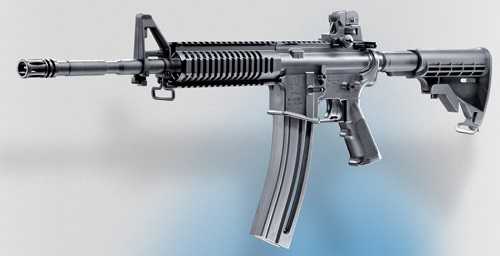

Автоматический карабин Colt M4A1

Автоматический карабин Colt M4, созданный на основе M16A2 и имевший режим стрельбы короткими очередями по 3 выстрела, изначально предназначался для вооружения водителей, экипажей боевых машин, армейских клерков, артиллерийских расчетов, то есть военнослужащих, которым по штату не положена винтовка M16A2. Но вскоре Командование Специальных Операций США (US Special Operations Command, US SOCOM) заинтересовалось карабином M4 в качестве его применения как основного образца личного стрелкового оружия бойцов подразделений специального назначения армии и военно-морского флота США. После появления очередного варианта винтовки M16 – модели Colt M16A3, на ее основе фирма Кольт спроектировала и новый автоматический карабин M4A1, получивший режим полностью автоматической стрельбы, взамен отсечек. Colt M4A1 отличается от более раннего M4 наличием планки Picatinny в верхней части ствольной коробки для крепления любых типов прицелов.

Данный экземпляр M4A1 оснащен цевьем Rail Interface System. К оружию присоединен подствольный гранатомет M203. На планке Picatinny в верхней части ствольной коробки карабина установлен оптический прицел Trijicon ACOG.

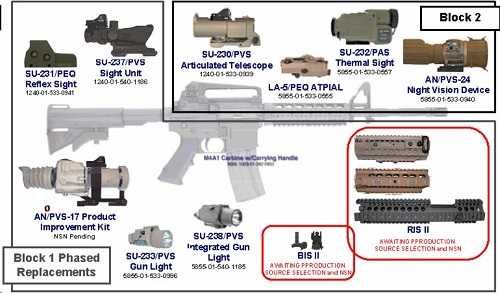

Комплект SOPMOD M4 для карабина Colt M4A1

Для карабина M4A1 специалистами Центра наземных операций ВМФ США был создан комплект SOPMOD M4. В основе комплекта цевье Rail Interface System (интерфейсная система направляющих). К этому цевью и планке Picatinny на ствольной коробке могут крепиться самые разные типы прицелов: коллиматорный прицел, 4Х кратный оптический прицел ACOG, съемные складные открытые прицельные приспособления из мушки и диоптрического целика, различные ночные прицелы, лазерные целеуказатели видимого и инфракрасного диапазона, а так же передние рукоятки, тактические фонари и подствольный гранатомет М203 калибра 40 мм с укороченным стволом. В комплекте имеется быстросъемный глушитель, который крепится на пламегаситель карабина. Автоматический карабин Colt M4A1 с комплектом SOPMOD M4 в настоящее время состоит вооружении большинства американских подразделений специального назначения.

Карабин Mk.18 CQBR - укороченный вариант автоматического карабина Colt M4A1 для ведения ближнего боя в условиях ограниченного пространства

Автоматический карабин Colt M4A1 с перфорированным цевьем оснащенным планками Picatinny, регулируемым двухсторонним телескопическим прикладом, оптическим прицелом Trijicon ACOG и глушителем M4-2000 Фото (c) Oleg Volk

В сравнении с конструкцией винтовки М16 автоматический карабин М4 имеет ряд особенностей, к примеру отросток ствола (barrel extension) М4 имеет более глубокие подающие рампы (feedramp), задающие движение патронов при подаче из магазина (у оружия семейства AR-15 две подающие рампы, отдельно для патронов, подающихся с левого и правого рядов магазина), а ствольная коробка (upper reciever) — дополнительные углубления под ними, которые отсутствуют у М16. Причём отросток ствола от М4 может быть с сохранением функционирования установлен в ствольную коробку винтовки, но не наоборот. Существуют и иные относительно мелкие отличия.

Эффективная дальность стрельбы составляет:

  • по одиночным целям — 500 м,
  • по групповым целям — 600 м.

Это меньше, чем для М16А2 (на 50 м и 200 м соответственно). Темп стрельбы практически не изменился: для М16А2 пределы 700—900 выстрелов в минуту, для M4/M4A1 — 700—970 выстрелов в минуту.

Требования к надёжности работы и кучности точно такие же, как и у М16. Для дальности 91,4 м (100 ярдов) поперечник рассеивания для групп по 10 выстрелов не превышает 12,7 см.

Дополнительное снаряжение карабина включает:

  • Подствольный 40 мм гранатомёт М203
  • Устройство лазерной подсветки цели и целеуказания AN/PEQ-2
  • Оптический прицел типа ACOG (или любой другой для крепления на планку 20мм «Пикатини»)
  • Коллиматорный прицел типа Aimpoint CompM2
  • Глушитель, тактический фонарь и другие устройства и приспособления.

СМИ сообщали о критике M4 в связи с недостаточной надёжностью системы. Частые задержки в стрельбе, согласно информации независимого исследования, проведённого Исследовательским институтом боевых разработок армии США (англ. Combat Studies Institute, CSI), стали одной из причин существенных потерь личного состава армии (9 человек убитыми и 27 ранеными) во время боевого столкновения в районе села Ванат в Афганистане 13 июля 2008 года.

В мае 2008 года на международном симпозиуме по лёгкому и стрелковому оружию представители Конгресса США, Пентагона и ряда оборонных компаний сделали заявление, в котором говорилось о необходимости прекращения закупки М4 на бесконтрактной основе. Одним из главных аргументов были итоги проведённых испытаний: согласно им количество сбоев М4 оказалось выше суммарного количества отказов у других образцов оружия, участвовавших в испытаниях — автоматов HK XM8, HK 416 и FN SCAR-L. Ответом армейского командования было заявление о том, что автомат хорошо зарекомендовал себя в боевых условиях и что количество отказов вследствие внешнего воздействия оценивается как незначительное.

В 2006 году 88% опрошенных американских военнослужащих в Ираке и Афганистане заявили, что в целом довольны автоматом M4. В 2010 году два журналиста газеты «Нью-Йорк Таймс» провели три месяца в Афганистане, освещая ход боевых действий, наблюдали дюжину перестрелок (некоторые продолжались по нескольку часов) и опросили около 100 солдат, в том числе и о надёжности используемых ими автоматов M4 и M16. За указанное время они столкнулись с одним случаем заклинивания M16. Журналисты пришли к выводу об отсутствии проблем с надёжностью этого оружия.

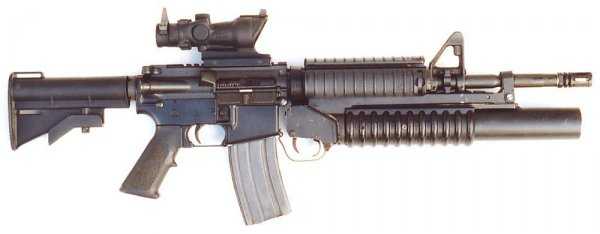

Подствольный гранатомёт М203

Совместно с карабинами М4, как и с винтовками М16, применяется 40-мм подствольный гранатомёт М203, разработанный в период 1967—1968 годов американской корпорацией AAI.

Он представляет собой лёгкое однозарядное оружие поддержки и предназначен для поражения живой силы, транспорта и легкобронированной техники противника на дальностях до 400 м. Стрельба ведётся одиночными выстрелами, с последующей перезарядкой гранатомёта. Для перезарядки ствол по направляющей сдвигается вперёд, при этом выбрасывается стреляная гильза, затем вставляется новая граната и ствол возвращается на место. Безопасность стрельбы обеспечивается взведением взрывателя гранаты на дальности 30 — 40 метров от дульного среза ствола и ударно-спусковым механизмом, который исключает выстрел при не запертом канале ствола.

Подствольный гранатомёт M203 использует гранаты калибра 40×46 мм нескольких разновидностей: осветительные, осколочные, бронебойные. Гранатомёт стреляет на дистанции от 50 до 400 м. У гранатомёта имеются несколько разновидностей прицелов: боковой, для дистанций свыше 250 м, прямая наводка — до 250. Также разработан лазерный прицел, который в настоящее время не принят на вооружение. Недостатки: базовая модель гранатомёта монтируется только при помощи инструментов, что затруднительно в боевых условиях, в то время, как ГП-25 и ГП-30 устанавливаются вручную и намного быстрее.

Гранатомёты М203, М203А1 выпускаются в США фирмами Colt Defense LLC и Airtronic USA, INC. Кроме того их копии выпускаются в Израиле, Южной Корее, Египте. Кроме США М203 и его модификации состоят на вооружении Израиля, Бразилии, Португалии, Польши, Вьетнама, Новой Зеландии и многих других стран. В 2006 году США заменили М203 на новый 40-мм подствольный гранатомёт M320, разработанный фирмой Heckler & Koch. Гранатомёт принят на вооружение в 1970 году Армией США. Контракт на производство М203 получила фирма Colt, которая к 1996 году выпустила свыше 250 тыс. экземпляров оружия. Гранатомёт выпускается в США, Египте, Южной Корее, Израиле. В настоящий момент находится на вооружении 39 государств.

14 января 2017 года портал armyrecognition.com сообщил о том, что на американской военной базе Форт-Джексон (штат Южная Каролина) начались учения с использованием новых подствольных гранатометов M320A1. Подствольники M320A1 заменят все гранатометы M203 для винтовок M16 и карабинов M4 в армии США. M320 разработан немецкой компанией Heckler & Koch в 2008 году на основе гранатомета AG36 и существенно отличается от модели M203. В частности, на нем установлена пистолетная рукоятка и еще одна дополнительная ручка, что позволяет использовать оружие автономно (без установки на винтовку).

Модификация M320A1 разработана специально для американской армии и имеет незначительные отличия от базовой модели. M320 может стрелять всеми штатными гранатами НАТО – фугасными, дымовыми и осветительными. В случае осечки при выстреле достаточно повторно нажать на спусковой крючок, так как новый гранатомет имеет самовзводный спусковой механизм. Для осуществления повторного выстрела из гранатомета M203 требовалось дополнительно взвести затвор.

Технические характеристики карабина Colt M4A1

  • Калибр: 5,56×45 (.223 Remington)
  • Длина оружия: 840/760 мм
  • Длина ствола: 370 мм
  • Масса без патронов: 2,7 кг.
  • Темп стрельбы: 700-950 выстр./мин
  • Емкость магазина: 20 или 30 патронов

Стрельба из автоматического карабина Colt M4A1

Гражданская версия M4 с глушителем, коллиматорным прицелом, съемными механическими прицельными приспособлениями в сложенном положении, тактическим фонарем, передней рукояткой, увеличенной спусковой скобой, двухсторонним телескопическим прикладом и "пустынной" окраской

Штурмовые винтовки

www.armoury-online.ru

О недостатках карабина М-4

О недостатках самой автоматической винтовки М-16 написано достаточное количество статей, в том числе и по опыту войны во Вьетнаме. Но и карабин М-4 (который стал с середины 90-х годов XX века основным стрелковым вооружением армии США), созданный на базе этой автоматической винтовки компанией "Colt" имел почти такие же недостатки.

В отличие от М-4, созданного для армии, М-4 для гражданского использования не обладает возможностью ведения автоматического огня.

В Ираке и Афганистане применялся такой "гражданский" вариант с длиной ствола в 14,5 дюймов, который производили по лицензии "Colt" компании “DPMS”, “American spirit”, ”Smith and Wesson”, ”Bushmaster” и некоторые другие.

Такой карабин находился на вооружении сотрудников ЧВК, в том числе тех, которые выполняли боевые задачи в интересах армии США - тренировали подразделения армии и полиции Ирака и Афганистана, обеспечивали охрану военных баз, сопровождение конвоев и так называемые «ПСД-задачи» по переброске и охране "клиентов".

Поэтому карабины М-4 проходили сертификацию в Пентагоне и командованиях армии США в Афганистане и Ираке для применения в подобных условиях, а личный состав ЧВК проходил обучение по правилам армии США.

Карабин обладал высокой точностью огня, в силу самой конструкции, в которой был обеспечен прямолинейный ход затвора в затворной раме. Также он имел и высокую начальную скорость пули, а еще - хорошее качество хромирования ствола и качественную внутреннюю нарезку.

Вместе с тем, всилу конструкции затворной рамы и газовой трубки он был очень чувствителен к попаданию не только грязи или песка (весьма частого «явления» в Ираке и Афганистане в отличие от полигонов для занятий «практической стрельбой»), но и в случае появления большого количества нагара внутри затворной рамы, что затрудняло ход затвора с ударной иглой, а это часто происходило, если не было возможности сразу очистить оружие после ведения огня, либо, если из него выстреливалось чрезмерно большое число патронов, что характерно для оружия обычного стрелка-пехотинца.

Собственно говоря, никакой тайны в этом никогда и не было, ибо было очевидно, что затвор, ходящий в затворной раме с минимальным зазором, будет загрязняться частичками пороховых выбросов, и в результате затвор, не проходя полный ход, не сможет нормально осуществлять захват гильзы выбрасывателем. При этом саму гильзу можно извлечь лишь шомполом со стороны ствола, что приводило к остановкам в ведении огня после десятка расстрелянных магазинов, тогда как перекосы патронов в условиях Ирака происходили часто - уже на втором или третьем  расстрелянном магазине.

В ходе войны в Афганистане в американской прессе появились свидетельства военнослужащих армии США о том, насколько ненадежен карабин М-4 в бою. Так в статье "In 2008 Afghanistan firefight, US weapons failed" издания “Mail Times” автора Ричарда Ларднера от 12 октября 2009 года был приведен пример боя 13 июля 2008 года в Афганистане, где из-за отказов оружия американцы понесли серьезные потери.

Подобные примеры приводились и в других статьях. Так, например, недостатки отмечались в статье Слободана Лекича  "Американские винтовки не пригодны для афганских гор" из номера от 21 мая 2010 года газеты "Хаффингтон пост" ("U.S. Rifles Not Suited For Warfare In Afghan Hills"), "Пал ли престиж американского оружия в Афганистане?" агентства "Fox News" в репортаже от 11 декабря 2009 года ("Did Weapons Fail U.S. Troops During Afghanistan Assault?"), "Винтовка М-16 и карабин М-4 - время перемен?" Чарли Катшоу (Charlie Cutshaw) в американском военном журнале "Defense Review" в номере от 22 декабря 2007 года ("M16 Rifle and M4 Carbine: Time For a Change"), "Отрицательная практика работы карабин М-4 в условиях запыления" Кристиана Лоу в американском военном интернет-журнале "Military.com" от 18 декабря 2007 года ("M4 Carbine Fares Poorly in Dust Test" ) и многих других.

В командовании специальных операций США еще в 2001 году, согласно статье "Наследник на подходе" Александра Мутавджича ("Насљедник на помолу" Александар Мутавџић."Арсенал"-"Одбрана". Броj 14 од 15/02/2008) в номере 16 альманаха "Арсенал" журнала "Одбрана" (Сербия) от 15 апреля 2008 года, был сделан обзор недостатков карабина М-4 причем указанно, что М-4 -"устаревшая оперативная система" с большими недостатками (укороченного ствола и газового цилиндра), с частыми перекосами гильз при их выбрасывании.

Для командования специальных операций было создано несколько модификаций, как например укороченная версия Mk 18 CQBR (Close Quarters Battle Receiver), а также модификации винтовки М-16 в снайперском варианте - Mk 12 SPR (Special Purpose Receiver). Однако сами принципиальные недостатки оставались прежними.

Согласно статье "Наследник на подходе" Александра Мутавджича ("Насљедник на помолу" Александар Мутавџић."Арсенал" - "Одбрана". Броj 14 од 15/02/2008) в номере 14 альманаха "Арсенал" журнала "Одбрана" (Сербия) от 15 апреля 2008 года указанно, что в ходе сравнительных испытаний в США на полигоне Абердин еще 2007 году после шести тысяч выстрелов, если новая американская винтовка Мк-16 имела всего 226 остановки, а немецкий HK-416 имел 233 остановки, то карабин М-4 имел 882 таких остановок.

Именно по этой причине для сил специального назначения США бельгийской компанией FNH (Fabrique Nationale de Herstal) была разработана винтовка SCAR (Special Forces Combat Assault Rifle) в двух модификациях - SCAR-L или Mk 16 Mod 0 калибра 5.56x45 и SCAR-H или Mk 17 Mod 0, калибра 7.62x51 миллиметра комплектом стволом различной длины.

Помимо этого командование специальных операций закупила для своего отряда "Дельта" и для тима морского спецназа немецкие автоматы HK-416, а командование специальных операций USSOCOM приняла на вооружение карабины “SOCOM” и “SOCOM-2”, созданные на базе старой американской винтовки M1A1 калибра 7,62/51 мм.

Вряд ли все эти системы стрелкового оружия создавались бы, если бы М-4 соответствовал заявленным характеристикам. Разумеется, для стрельбы на полигонах и соревнованиях винтовка отличная и «Colt» вела умелую компанию по рекламе своего товара.

Однако то, насколько данная винтовка соотвествует поставленным задачам, в США давно ведутся дискуссии, и упомянутая выше статья Александра Мутавджича является лишь подачей точки зрения американских специалистов с приведением конкретных свидетельств американских солдат с опытом действий в Ираке и Афганистане, а также деятельности журнала "Army Times", организации американских ветеранов"Soldiers for the Truth" и американского сенатора Тома Кобурна, которые начали расследование деятельности Colt по факту столь невысоких показателей М-4 в бою.

На основании опыта сравнительных стрельб из М-4 и из АК, легко можно заключить, что по сравнению с АК, карабин М-4 куда менее надежное оружие. Не отрицая его более высокой точности стрельбы, следует помнить, что М-4 не спортивное оружие и не снайперская винтовка, а индивидуальное оружие пехотинца. Поэтом она должна соответствовать стандартам, которые определены для оружия пехоты. Такое оружие просто не может быть чувствительным к условиям боя, а еще более абсурдным является требование тщательного подбора боеприпасов к нему, что в боевых условиях возможно лишь снайперам, да и то не всегда и не всем. Разумеется, отдельные партии боеприпасов часто бракуются и в самих войсках, однако различие в качестве боеприпасов одобренных к применению может влиять на точность, но никак не на надежность.

Сам М-4 является, безусловно, более точным оружием, нежели АК, и роль поправок при стрельбе из него на ближних и средних дистанциях играет меньшую роль, нежели при ведении огня из АК. Однако М-4 предполагает иную тактику боя, возможно привычную американцам: с упором на ведущую роль в определении развития боя средств огневой поддержки, когда лишь после подавления противника на тех или иных участках в бой вводилась пехота, усиленная бронетехникой, тогда как в России, как впрочем и в Германии, еще с Первой Мировой войны линию развития боя определяла пехота, находящаяся в первом эшелоне, и в зависимости от нужд которой и действовали средства огневой подержки.

О данном вопросе писал еще маршал М.Н.Тухачевский в журнале "Революция и война" от 1923 года, №21 («Избранные произведения», в 2-х томах — М.: Воениздат, 1964 год), делая обзор тактики русских, германских и французских войск в Первой Мировой войне. Очевидно, что в американских войсках в силу самого характера войн в которых они участвовали, сформировалась иная тактика, которая и привела к появлению М-16/ М-4.

Опять же в силу этого, ни один американский союзник, в том числе армия Хорватии и армия Боснии и Герцеговины, не пожелали покупать ни винтовки М-16, ни М-4, и армия Боснии и Герцеговины лишь после окончания войны в 1995 году в порядке гумманитарной помощи США и получила винтовки М-16.

Что касается Российской Федерации, то налицо при оценке М-4 и АКМ смешение разных боевых задач - подготовке стрелков на средние дистанции и подготовка штурмовиков для ближнего боя. Изначально как в вермахте, так и в Красной армии две эти задачи различались, и если для основной массы пехоты основным оружием считались карабины, винтовки и станковые пулеметы, то для штурмовых подразделений, как впрочем и для разведчиков, идущих в разведозорах, основным оружием считались автоматы и ручные гранаты с прикрытием из ручных пулеметов. В данном случае проблемой было то, что стрелковой подготовкой заведовали часто снайперы, чей принцип был - максимальная точность - и отсюда и возник девиз - «не вижу-не стреляю». Однако при штурме траншей, как и при ведении разведки в горнолесной и городской местности, данный принцип не работал, и работать не мог. В конце концов, автоматы ППШ и ППС по задачам от винтовки Мосина, карабина Симонова и Маузера отличались. Точно так же и немецкий автомат моделей MP 38, MP 38/40, MP 40, как и автомат StG 44 и итальянский пистолет-пулемёт Beretta M38A/42 имели иные задачи от винтовки Mauser Gewehr 98.

Все это достаточно легко понимаемо участниками боевых действий, основанных на элементарных особенностях человеческой психики и зрения, по которым обороняющийся находиться в преимущественном положении от атакующего в отношении возможности вести прицельный огонь. Для того чтобы данное преимущество нивелировать и служит огневая подрежка как артиллерии и авиации, так и иных средств поддержки.

Сам же бойцы, первыми штурмующие траншею или здание, либо идущие в головном дозоре, дабы защитить себя от прицельных выстрелов противника, ведут автоматический огонь, бросают ручные гранаты с главной целью дестабилизировать противника и не дать тому выстрелить прицельно и попасть в него. Лишь потом эти бойцы или идущие за ними бойцы из группы прикрытия ведут прицельный огонь из снайперских винтовок, пулеметов и гранатометов, применяют подрывные заряды с зажигательными трубками с целью уничтожения противника, либо же вызывают огонь средств огневой подержики.

В общем-то, это простые и в чем-то даже элементарные вещи, для понимания которых надо просто иметь опыт выполнения задач штурмового и разведывательного характера на войне.

Но ныне же постановка стрелковой подготовки во многих армиях страдает формализмом, потому с началом тех или иных "локальных" войн оказывается, что местные боевики оказываются лучше подготовленными к бою, чем профессиональные военные.

Особенно тут показательны постоянные сравнения М-70 и прочих моделей АКМ с американским карабином М-4, которого другие возможности и другие боевые задачи.

Так как, в отличие от М-4, из АКМ на средних дистанциях так же точно стрелять невозможно и при сдаче нормативов, предназначенных для М-4, он уступает в точности последнему, то сам АКМ провозглашается некачественным оружием. Не удивительно, что иные из тех, что побывали в Ираке и Афганистане в различных частных компаниях, так и не поняли, что АКМ - это другой тип оружия. В итоге лица не слишком себя обременившие участием в войнах, стали распространять в своих интервью штампы о превосходстве М-4 над АКМ.

Олег Валецкий

csef.ru

Винтовка M16/карабин M4

Производитель: Colt’s Manufacturing Company LLC, Bushmaster Firearms International LLC

Технические характеристики

  • Страна производитель: Соединенные Штаты Америки

  • Вид оружия: автоматический или полуавтоматический (самозарядный) укороченный карабин

  • Вес: 2,44 - 2,81 кг (в зависимости от варианта исполнения без снаряжения) и до 3,51 кг (полностью снаряженный, со всеми навесными компонентами)

  • Серийное оформление ствола для различных моделей: Colt М4 Carbine - длина 368,3 мм, нарезка 1/7 RH; Colt М4 Commando - длина 292,1 мм, нарезка 1/7 RH; Colt М4 R0923CQB - длина 267,0 мм нарезка 1/7 RH; Bushmaster M4A2 Type Carbine - длина ствола 406,4 мм, нарезка 1/9 RH; Bushmaster M4A3 Type Carbine - длина ствола 368,3 мм, нарезка 1/9 RH

  • Калибры: стандартные армейские образцы карабина - 5,56 х 45 NATO / .223 Rem., гражданские самозарядные (полуавтоматические) образцы - 7.62 х 39 мм / 6,8×43 мм Remington SPC

  • Емкость магазина: коробчатые двухрядные магазины Colt на 20 и 30 патронов 5,56 х 45 мм, можно применять стандартизованные по соглашению стран NATOStandardization Agreement № 4179 магазины STANAG различного типа на 20, 40, 50, 60 и 100 патронов, для 7.62 х 39 мм / 6,8×43 мм Remington SPC - магазины STANAG на 26 шт.

  • Общая длина с полностью сдвинутым / полностью раздвинутым прикладом - 756,9 - 838,2 мм

  • Скорострельность - 700 - 950 выстр. / минуту

  • Начальная скорость пули - 880 м / с

  • Рабочий диапазон - от 400 - 600 м

  • Средняя стоимость в мире: модели со стандартным исполнением - 800 - 1400 $, с полным набором современных компонентов SOPMOD M4 - около 10000 $

Описание

Карабин М16 / М4 был разработан в США конструктором компании "Colt’s Manufacturing Company LLC" Юджином Стоунером еще в 1984 году. Он представляет собой укороченный вариант автоматической винтовки М16А2 образца 1982 года. Вошел в массовое производство и был принят на вооружение Американской Армии с 1994 года с общим обозначением "М4 Carbine". Изначально предназначался для вооружения солдат вспомогательных подразделений, экипажей различных боевых машин и артиллерийских расчетов. Но учитывая характеристики нового карабина Командование главного управления войск спецназначения Минобороны США (SOCOM) утвердило решение о принятии этого автоматического карабина в качестве основного индивидуального оружия для всех существующих спецподразделений. В 1996 году ими был оформлен заказ на разработку новой модификации М4А1 для войск спецназначения.

Карабин М4А1 с направляющей Picatinny rail и цевьем типа RIS

Был изменен режим стрельбы на полностью автоматический - исключили стрельбу фиксированными очередями. Рукоятку для переноски оружия сделали съемной. Ее стали крепить на специальную универсальную направляющую планку Picatinny rail, которая была совмещена с крышкой ствольной коробки. На карабин было установлено новое цевье типа RIS (интерфейсная система направляющих - Rail Interface System). На направляющую и новое цевье стало возможным крепить различные элементы: прицелы, фонари, лазерные указатели цели, дополнительные рукоятки, гранатомет. В таком варианте карабин М4А1 окончательно был принят на вооружение спецвойск.

С учетом изменения принципов ведения боя в современных условиях, сегодня уже вся Армия США начала переход на усовершенствованные варианты М4.

Считается, что основное отличие М16 / М4 от М16А2 проявляется всего лишь в укороченном стволе и использовании вместо стационарного монолитного приклада выдвижного телескопического легко регулируемого по длине. Но есть и другие отличия.

Feedramp карабина M4

Схема механизма отвода пороховых газов карабина М4

Автоматика М4 основывается на принципе прямого отвода пороховых газов из ствола. Главной особенностью конструкции является отсутствие газового поршня-толкателя. Пороховые газы через специальное отверстие расположенное в канале ствола отводятся через газовую трубку непосредственно в специальный насадок в верхней части ствольной коробки, а затем в округлую полость затворной рамы. В результате под их действием она отталкивается назад и затвор выходит из зацепления с хвостовиком. Ствол отпирается, а затворная группа продолжает движение отъезжая назад по инерции, а так же от давления газов проникших в патронник. Расположенная со стороны приклада возвратная пружина сжимается и извлекает отстрелянную гильзу. При движении обратно из магазина в патронник поступает новый патрон, а затвор поворачивается и снова сцепляется с хвостовиком ствола. Применением такой конструкции получилось снизить массу затворного узла и уменьшить влияние лишних движущихся частей друг на друга.

Рентгенограмма механизмов карабина М4. Детали из алюминия с голубым оттенком, из стали - с черным

Одной из особенностей карабина является то, что ось ствола проходит строго через точку опоры - приклад, это исключает подбрасывание винтовки от действия сил отдачи и значительно повышает кучность стрельбы.

Ударно-спусковой механизм куркового типа имеет простую конструкцию. Он обеспечивает возможность, как проведения одиночного выстрела, так и ведения непрерывного огня. Рукоять взвода затвора выполнена в виде прямого штока и размещается в задней части ствольной коробки. Отсутствие специальной боковой прорези, которая необходима при обычном затворе и установка пылезащитной подпружиненной крышки на окно выброса стреляных гильз обеспечивает дополнительную герметичность ствольной коробки, значительно повышает ее устойчивость к загрязнению.

В настоящее время основным производителем армейских вариантов карабинов М4 является американская компания "Colt’s Manufacturing Company LLC". С 1994 года по сегодняшнее время они выпустили более 10000 экземпляров различных модификаций. Основная часть карабинов М4, но уже в полуавтоматическом (самозарядном) гражданском варианте выпускается американской оружейной компанией " Bushmaster Firearms International LLC".

Colt М4 Commando

Colt М4 R0923CQB

Bushmaster M4A2 Type Carbine, Bushmaster M4A3 Type Carbine

Сегодня на рынке вооружения представлены следующими основные модификации: Colt М4 Carbine, Colt М4 Commando, Colt М4 R0923CQB, Bushmaster M4A2 Type Carbine, Bushmaster M4A3 Type Carbine.

Многие фирмы по всему миру так же выпускают различные клоны карабина М4.

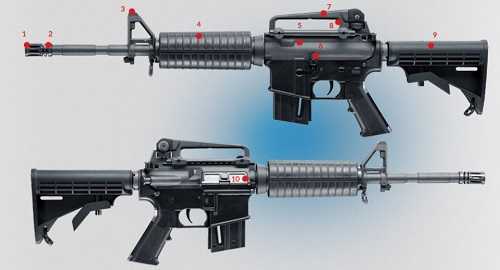

Основные составляющие модели Colt М4 Carbine, указаны на рисунке:

1. Дуло

2. Дульный тормоз-компенсатор

3. Прицельная мушка

4. Цевье

5. Верхняя часть ствольной коробки с затворной группой и стволом

6. Нижняя часть ствольной коробки с УСМ, шахтой магазина, пистолетной рукояткой, магазином

7. Ручка для переноски

8. Прицельное приспособление

9. Телескопический приклад

10. Отверстие для выброса отработанных гильз с подпружиненной крышкой

Частичная разборка карабина

При разборке карабина, как и у винтовки М16, верхняя часть ствольной коробки быстро и легко отделяется от нижней, так как их крепление осуществляется всего лишь двумя поперечными штифтами - передним поворотным и задним разборным. Для осмотра и чистки оружия достаточно выдавить задний штифт, переломить ствольную коробку вокруг поворотного переднего и извлечь рукоятку вместе с затворной группой.

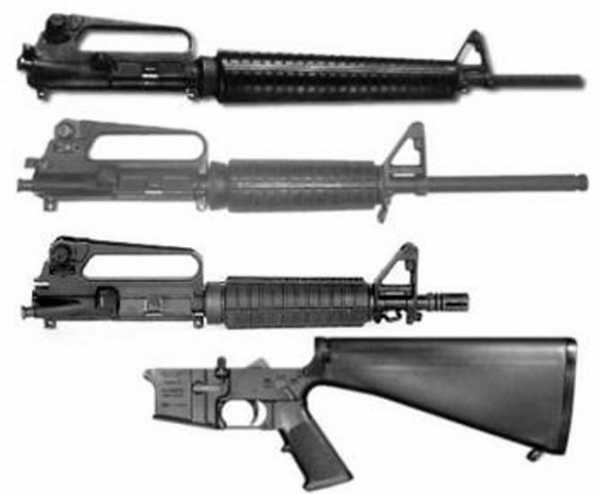

Модульность карабинов М4

В гражданском, да и в армейском вариантах карабинов М4, множеством компаний созданы различные модули и дополнительные аксессуары. На рынке представлены различные виды стволов отличающиеся длиной и калибром, магазины STANAG разной вместительности и конструкции (коробчатые на 20 - 100 патронов, барабанные на 100 - 120), телескопические 4-х и 6-ти позиционные приклады, пистолетные рукоятки и цевья, др. Все это в считанные минуты можно скомпоновать и получить совершенно другое оружие по виду и характеристикам, значительно отличающимися от начального.

SOPMOD M4 блоки №1 и № 2

Так же в США запущена специальная программа SOPMOD (Special Operations Peculiar MODification) целью которой является разработка унифицированного набора для дополнительного оснащения индивидуального стрелкового оружия. Этой программой разработан набор и для карабина М4А1, который имеет направляющею " Picatinny rail" и цевье типа RIS для навески комплекта оснастки. Он получил название "SOPMOD M4 Kit" и имеет два варианта-блока. В него входят: коллиматорный прицел типа Aimpoint CompM2 и оптический типа ACOG , лазерный указатель цели типа An/PeQ-2, тактический фонарь, передние штурмовые рукоятки, глушители различного типа, подствольный укороченный гранатомет типа М203.

Карабин М4 на вооружении спецназа

Внимание! Данная статья является ознакомительной, наш магазин не занимается продажей оружия.

Copyright © 2015 Анатолий Грицюк. При использовании статьи обязательно ссылаться на 50bmg.ru.

50bmg.ru

технические характеристики, история создания :: SYL.ru

Кадровых военных, профессиональных наемников и обычных любителей оружия всегда интересовала не только продукция концерна «Калашников», Тульского оружейного и «ЦНИИточмаш». Со времен холодной войны осталась у русского человека привычка следить за тем, что делается за океаном. К счастью, сегодня информация о главных образцах оружия, стоящего на вооружении армии США, вполне доступна. Наша статья поведает о винтовке М4. Представленная информация наверняка будет интересна тем, кто хочет побольше узнать о главном конкуренте родного АК.

Сложности перевода

Русскоязычный боец никогда не назовет автоматом СВД, как и не скажет «винтовка» про «калаш». Но это скорее дело привычки.

А вот говоря об оружии иностранного производства, четкие границы определить сложно. Любое нарезное оружие, имеющее функцию автоматической стрельбы, за границей принято называть словом rifle. Поэтому модель оружия М4 можно назвать как винтовкой, так и автоматом. Но для русского языка намного привычнее употребление первого варианта. М4, как и ее предшественницу М16, принято величать винтовкой.

История создания М4

Когда-то лидирующие позиции в вооруженных силах Штатов занимала винтовка М16А2. Но при всех своих достоинствах она обладает одним огромным недостатком – ее габариты просто огромны. Длинный ствол позволял вести прицельный огонь на больших дистанциях, но, к примеру, для ведения боя в зарослях леса, это оружие было просто непригодно из-за своей неповоротливости. Немало нареканий вызывал и приклад – нескладный, громоздкий, хрупкий. Винтовку в прямом смысле нельзя было ронять, а уж о том, что противника можно ударить прикладом, и речи быть не могло.

В итоге американцам надоело мириться с недостатками М16 и они взялись за новую разработку. Первым результатом стал "Кольт-177", но надолго в рядах ВС он не задержался – в начале 80-х прошлого века крупная партия всех имеющихся в наличии образцов была продана в Израиль (где, кстати, используется по сей день).

С тех пор Америка не участвовала в масштабных войнах. Но даже в городских условиях старый автомат был неудобен. На него жаловался не только спецназ, но и пехота. Если пехотинец еще мог приноровиться к длинному стволу, то для вооружения экипажей боевых машин, расчетов артиллерии, вспомогательных войск и конвоев явно требовалось более маневренное оружие. Винтовка М4 разрабатывалась именно для этих подразделений.

Приглянулся новый образец оружия с относительно небольшими габаритами и укороченным дулом и командованию спецподразделений. Изначально М4 была поставлена на вооружение только в некоторые войска: спецназ, разведку. Позже это оружие получило большее распространение, завоевав славу лучшей штурмовой винтовки американского производства.

В настоящее время, когда ВС США используют в операциях преимущественно боевые машины, морскую пехоту и спецназ, именно это оружие можно заметить в руках абсолютного большинства военнослужащих.

Особенности конструкции винтовки М4

Какими преимуществами обладает новое оружие по сравнению с прототипом? Первым делом было решено укоротить гигантский ствол. На эффективную дальность ведения огня это, конечно, повлияло не лучшим образом. Но бойцам спецподразделений, ведущих бой в черте города, и не требуется стрелять по расположенным в нескольких сотнях метров целям. В пользу удобства применения вполне можно было поступиться этим параметром.

Были видоизменены прицельные приспособления: мушку переместили ближе к целику и стрелку.

Громоздкий приклад был заменен телескопическим с возможностью регулировки длины. Цевье тоже стало короче.

В этом заключаются главные отличия нового образца от винтовки М16А2. А вот что осталось неизменным, так это капризы. Как и предшественница, М4 боится песка и пыли. Небрежное обращение может привести не только к поломкам и осечкам, но и к полному выводу из строя. Винтовка нуждается в регулярной чистке и смазке. В условиях пустыни этот недостаток ощущается особенно. Мест с повышенной влажностью вооруженному этой винтовкой солдату тоже следует избегать.

Пресса и кинематограф моментально отреагировали на новинку, однако, по мнению многих солдат, имеющих опыт работы с различными видами оружия, громкая слава М4 несколько преувеличена.

Тактико-технические характеристики

Но не стоит считать эту разработку провальной. Чтобы наглядно оценить преимущества этого оружия, ознакомимся с его ТТХ.

Весит М4 всего 2,7 кг – это очень мало для полноценного боевого автомата. По этому показателю «американка» явно обгоняет абсолютное большинство иностранных аналогов. Вместе с полностью разложенным прикладом длина составляет 840 мм.

Такая расчетная величина, как количество выстрелов в минуту, тоже впечатляет: она может достигать 700-950 шт. Скорость, с которой пуля покидает ствол, – 920 м/с.

Характеристики М4 позволяют поражать мишени, расположенные на расстоянии до шестисот метров от стрелка.

Используется боеприпас калибра 5,56. (Патрон 5,56х45 .223 Remington).

Стоит упомянуть еще об одной особенности. На фото видно расположение основания приклада относительно оси канала ствола. Эти части лежат на одной прямой, что значительно повышает кучность, благодаря минимизации подскока оружия в момент выстрела. Конечно, здесь многое зависит от мастерства стрелка, но и особенность оружия влияет на результат.

Дополнительное снаряжение

Штурмовая винтовка может быть доукомплектована в зависимости от задач. С М4 совместимо следующее дополнительное оборудование:

  • гранатомет подствольный М203 калибра 40 мм;
  • устройство лазерной подсветки и целеуказания AN/PEQ-2;
  • фонарь;
  • ремень;
  • тактическая рукоятка;
  • глушитель.

Штык-нож не предусмотрен. Приспособлений для чистки оружия (как, к примеру, на АК большинства модификаций) тоже нет.

Оптика и прицелы

В рядах Вооруженных сил США редко применяется практика ведения стрельбы с помощью штатных прицельных приспособлений (целика и мушки). Этот вариант используется только в случае вывода из строя или утери оптических приспособлений.

Винтовку М4, как правило, доукомплектовывают оптическим прицелом ACOG. Совместимы с этим оружием и другие прицелы, в том числе ночного видения.

Еще один популярный вариант – коллиматорный прицел Aimpoint CompM2.

По словам профессионалов, дополнительная оптика способствует повышению меткости. Но на эффективную дальность стрельбы, естественно, не влияет.

Страны-эксплуатанты

Винтовка М4 стоит на вооружении не только в ВС США. Сегодня это оружие применяется для армии, полиции и спецподразделений не менее чем в сорока государствах, среди которых Канада, Великобритания, Афганистан, Австралия, Португалия, Польша, Грузия, Сербия, Казахстан и другие.

Магазины

Разработчики предусмотрели для автомата М4 два варианта магазинов. Они абсолютно идентичны, но имеют разную вместимость. В зависимости от задач, боец может выбрать магазин на 20 или 30 патронов.

Впрочем, ничего нового в этом плане специально для новой винтовки не разрабатывалось. Эти же магазины применялись и для М16. Стоит отметить, они обладают относительно небольшим весом и отличным запасом прочности. Повредить магазин непросто. После падения или удара он продолжает подавать патроны как ни в чем не бывало. Пружины мощные, но зарядке это не препятствует. В слот магазин крепится легко, имеющий навыки владения оружием боец разберется с задачей интуитивно, даже если возьмет в руки это оружие впервые.

Сравнение с конкурентом

Американская винтовка М4 просто не могла избежать сравнений с российским автоматом Калашникова. Правда, создавая обзоры, обе стороны проявляют некоторую предвзятость, сравнивая свою новую разработку со старыми моделями конкурента.

Ради объективности стоит отметить, что у каждого из этих видов оружия есть свои преимущества. К примеру, вес нового АК-12 (без магазина) составляет 3,2 кг, старые модификации еще тяжелее.

Газовая автоматика на этих видах оружия разная. АК обладает затворной рамой с газовым поршнем, на М4 этого нет – пороховые газы отводятся непосредственно в ствольную коробку, а там стебель затвора под их воздействием направляется назад, поворачивает остов затвора, отпирая ствол.

Тот, кто привык к «калашу», быстро приноровится к американскому небольшому круглому штоку, переключающему режимы огня. А вот по мнению противоположной стороны, флажок на АК огромен. В принципе, для профессионала не составит труда приноровиться.

Российский патрон калибра 5,45 сопоставим с американским боеприпасом 5,56. Применяемый для АК-47 и АК-12 патрон 7,62, естественно, обладает другими характеристиками: большей массой, поражающей силой, пробивной способностью. В мире патроны калибров 5,45 и 5,56 одинаково распространены.

На автоматах Калашникова различных модификаций можно обнаружить всевозможные типы прикладов: складной вправо, складной вперед, выдвижной. Опционально «калаш» можно укомплектовать пятиступенчатым. Американская винтовка имеет телескопический приклад.

Очевидным преимуществом российского автомата является его суровая неприхотливость. Шутки о том, что АК прекрасно может стрелять после погружения в воду, грязь, снег и песок, вполне обоснованны (однако это вовсе не означает, что с оружием можно обращаться небрежно).

Как и новый АК-12, М4 оснащена штатной планкой Пикатини.

Перспективы

Автомат М4 – вовсе не финишная веха. Уже разработана и протестирована усовершенствованная модель М4А1. Специально для нее был создан комплект SOPMOD M4. Винтовка комплектуется ГП, целеуказателями, оптикой различного типа и кратности, быстросъемным глушителем. В настоящее время это оружие стоит на вооружении некоторых спецподразделений США.

www.syl.ru

Стратегический реактивный бомбардировщик М-4 «Бизон» » Военное обозрение

М-4 – советский стратегический реактивный бомбардировщик (по классификации НАТО – Бизон), является первым в мире, поступившим в войска. Работы по его созданию велись одновременно с Ту-95, при этом стратег М-4 отличался от него более высокой скоростью полета, но меньшим радиусом действия. Всего было построено 34 самолета, включая 2 опытных образца. На основе бомбардировщика М-4 был создан бомбардировщик 3М, который обладал увеличенной дальностью полета, внешние отличия между двумя этими самолетами были минимальны.

Поводом для начала работ по бомбардировщику М-4 стал тот факт, что в самом начале ядерного противостоянии 2-х сверхдержав обстоятельства явно складывались не в пользу СССР. Разработав свою ядерную бомбу через 4 года после американцев, СССР не только уступал в размерах имеющегося ядерного арсенала, но и не имел средств доставки «оружия возмездия» на территорию противника. Для этого срочно необходимо было создать флот стратегических бомбардировщиков, которые были в состоянии решить данную задачу.


Поскольку самолет должен был доставить многотонную бомбу на территорию вероятного противника, основу техзадания по новому самолету составляли дальность полета – на уровне 12 000 км. и максимальная боевая нагрузка, которая составляла бы не менее 5000 кг, именно столько весил самый первый советский спецбоеприпас РДС-1. Учитывая, что основу ПВО на то время составляли истребители, новый самолет должен был разгоняться до 900-950 км/ч и совершать полет на высоте в 12-13 км., что позволяло бы машине уйти от преследования. Конечно, вероятность перехвата бомбардировщика полностью не исключалась, поэтому еще одним пунктом техзадание было оснащение самолета достаточно мощным оборонительным вооружением. Предполагалось, что самолет можно будет использовать в любое время суток и в любую погоду с прицельным бомбометанием выше кромки облаков. Специально для него собирались строить новые аэродромы с бетонными ВПП длиной в 3-5 км. и шириной в 50-100 м.

Именно так и появился на свет восьмиместный свободнонесущий цельнометаллический среднеплан, оснащенный 4-мя двигателями и убираемым шасси велосипедного типа. Стратегический бомбардировщик был разработан в ОКБ-23 под руководством В. М. Мясищева. Его прототип впервые поднялся в воздух 20 января 1953 года, экипажем самолета руководил летчик-испытатель В. Опадчий. Постройка опытных образцов и серийный выпуск самолета производился с 1954 по 1963 года на заводе №23 в Филях, где было изготовлено 93 самолета М-4 и 3М разных модификаций.

Бомбардировщик М-4 был цельнометаллическим монопланом классической схемы. Фюзеляж типа полумонокок имел круглое сечение диаметром 3,5 м. и длиной 45,6 м. и технологически делился на 3 части: носовую часть с передней гермокабиной, срединную часть, которая включала в себя центроплан крыла, а также хвостовую часть с кормовой кабиной. В передней гермокабине был расположен экипаж, установлены приборы управления вооружением, основное пилотажно-навигационное оборудование. В средней части фюзеляжа находились: ниши уборки основных опор шасси, бомбовый отсек, нижняя и верхняя стрелковые установки, кислородное, противопожарное и другое оборудование, а также контейнер спасательных лодок. В отсеках шасси, в центроплане и под ним находилось 14 мягких топливных баков, при этом еще 2 бака можно было дополнительно подвесить в бомбоотсеке. В хвостовой части находилось еще 6 топливных баков, а также фотооборудование, снарядные ящики кормовой пушечной установки, отсек сигнальных средств, аппаратура постановки помех и тормозной парашют. В кормовой гермокабине размещался кормовой стрелок, который управлял хвостовой пушечной установкой.

Планеры всех самолетов серии изготавливались из алюминиевых сплавов. Угол стреловидности крыла бомбардировщика составлял 35,5 градуса. Экипаж самолета находился в двух гермокабинах: носовой (2 летчика, штурман, 2 стрелка, стрелок-радист, на М-4 еще и оператор РЛС) и кормовой кабине (хвостовой стрелок). Все члены экипажа самолета находились в катапультных креслах, которые позволяли аварийно покидать самолет через 5 фюзеляжных люков. Все 8 членов экипажа в случае возникновения аварийных ситуаций катапультировались вниз. В разное время на стратегическом бомбардировщике М-4 применялись ТРД АМ-3А тягой 8700 кгс., АМ-3Д – 8750 кгс., РД-3М-500 – 9500 кгс., или же РД-3М-500А – 10 500 кгс. Бомбардировщики были оснащены системой дозаправки топливом в воздухе.


В конструкции М-4 впервые для самолетов данного класса был применен ряд новых материалов, речь, прежде всего, идет о высокопрочных алюминиевых сплавах В-95 и В-65. При том же удельном весе, что и Д16Т, они имели повышенную прочность, но при этом большую жесткость и, как следствие, худшие усталостные характеристики материала. Во время совершения типового полета продолжительностью 15 часов бомбардировщик мог накопить более 2,5 тысяч «махов» крыла – циклов нагружения. На ряде самолетов, которые были спроектированы с применением данных видов сплавов, усталостное разрушение узлов конструкции явилось причиной многих тяжелых катастроф, но Мясищеву удалось создать самолет с достаточным ресурсом, что впоследствии было подтверждено практикой.

Достаточно сложной проблемой стало проектирование узлов шасси бомбардировщика М-4. После проработки ряда вариантов, выбор остановили на малоизученной по тем временам «велосипедной» схеме с двумя основными опорами, которые оснащались четырехколесными тележками. Для обеспечения устойчивости во время движения по аэродрому применялись специальные небольшие поддерживающие опоры, установленные на законцовках крыла бомбардировщика. Главной причиной выбора данной конструкции являлся значительный выигрыш в весе по сравнению с традиционным трехопорным шасси и компоновочные соображения.

Ранее в Советском Союзе такая схема применялась только на опытном истребителе И-211 конструкции Алексеева. Данная машина успешно летала, но ее испытания подтвердили, что самолету трудно поднять свой нос во время выполнения взлета. Выход из ситуации был найден достаточно оригинальным решением. Бомбардировщик М-4 начинал разбег со стояночным углом, по мере роста скорости машины подъемная сила крыла постепенно компенсировала вес самолета, а давление в специальном гидроцилиндре носовой стойки шасси выжимало шток, который поворачивал тележку таким образом, что она касалась земли лишь задней парой колес (механизм «вздыбливания»). В результате этого нос М-4 приподнимался, создавая необходимый взлетный угол, и самолет отрывался от полосы, почти без участия со стороны летчика.


Особенностью стратегического бомбардировщика М-4 была крупнопанельная сборка, направленная на уменьшение веса и так называемое «аэродинамически-чистое» крыло (на нем отсутствовали двигатели и гондолы для шасси). Следствием использования такой компоновки и явилось «велосипедной шасси», которое сделало посадку самолета необыкновенно трудной. Помимо этого данная схема сделал невозможным использование внешней подвески и модернизацию бомбоотсеков. Так, заряд «царь-бомбы» был сброшен с бомбардировщика Ту-95 по причине невозможности его доставки самолетом М-4.

Заботясь об экономии веса самолета, конструкторы не поскупились на достаточно мощное вооружение. Номенклатура наступательного вооружения, помимо ядерных боеприпасов, включала в себя обыкновенные свободнопадающие бомбы калибром от 500 до 9000 кг., торпеды, морские мины, управляемы бомбы УАБ-2000Ф. Максимальная боевая нагрузка М-18 составляла 24 тонны. Оборонительное вооружение самолета включало в свой состав 3 двуствольных 23-мм дистанционно управляемых пушечных установки, которые обладали сферическим обстрелом. В то же время на бомбардировщике Ту-95 существовала мертвая зона в нижней части передней полусферы. Американский же бомбардировщик В-52 вообще обходился только одной пулеметной установкой, расположенной в корме, так как предполагалось, что вероятность совершения атаки скоростного бомбардировщика в переднюю полусферу близка к 0.

Тактика использования М-4 предусматривала его полет по маршруту строем в составе эскадрильи или полка на высотах 8-11 км. Самолеты должны были отражать атаки истребителей противника в тесном взаимодействии. Предполагалось, что система пушечного вооружения бомбардировщика позволит достаточно эффективно противостоять самолетам-перехватчикам, вооруженным 12,7-мм пулеметами и НАР с дальностью пуска до 1 км. Маршрут на цель прокладывался в обход аэродромов ПВО противника. Непосредственно в районе цели бомбардировщики разрушали строй, и каждый самолет выполнял атаку на свой объект. Возвращение на базу производилось по самому короткому пути, так как предполагалось, что после использования ядерного оружия управление войск ПВО противника будет нарушено, что позволит самолетам преодолеть наиболее опасные районы с минимальными потерями.


В том случае, если цель находилась за пределами радиуса действия самолетов (а данных объектов было огромное количество) рассматривался вариант, при котором М-4 не возвращался на свою базу, а выходил в заданный район океана, где экипаж бомбардировщика покидал самолет и дожидался на надувных лодках того момента, пока его заберет советская подлодка. Предполагалось, что даже 1 сброшенная атомная бомба оправдает данный «расходный» метод.

Летно-технические характеристики М-4:


Размеры: размах крыла – 50,53 м., длина – 47,67 м., высота – 14,1 м.
Площадь крыла – 326,53 кв. м.
Масса самолета нормальная взлетная – 138 500 кг., максимальная взлетная – 181 500 кг.
Силовая установка – 4 ТРД АМ-3, тяга – 4 х 8750 кгс.
Максимальная скорость – 947 км/ч.
Практическая дальность полета – 8 100 км.
Практический потолок – 11 000 м.
Экипаж – 8 человек.
Вооружение: 3 двуствольных 23-мм пушечных установки АМ-23 в нижней, верхней и кормовой частях фюзеляжа.
Боевая нагрузка: нормальная 5 000 кг, максимальная 24 000 кг.

Источники информации:
-http://www.airwar.ru/enc/bomber/m4.html
-http://www.dogswar.ru/voennaia-aviaciia/samolety/5319-strategicheskii-bomb.html
-http://www.airbase.ru/hangar/planes/russia/m/3m
-http://ru.wikipedia.org/wiki

topwar.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
