Рычаги задней подвески – комфорт в обмен на сложность конструкции?

комфорт в обмен на сложность конструкции?

Приветствую вас, автолюбители! Как сделать так, чтобы колёса машины имели независимый друг от друга ход и не имели жёсткой связи между собой? Ответ: применить независимую подвеску. Есть несколько вариантов реализовать этот сценарий, но один из самых популярных на сегодняшний день — многорычажная задняя подвеска (Multilink). Наверняка Вы слышали о ней, и, кстати, применяют её с успехом и на передней оси.

Хит среди независимых подвесок

Полюбилась «многорычажка» производителям и владельцам машин не зря. Это чудо инженерной мысли обладает действительно уникальными характеристиками – имеет высокую плавностью хода, делает авто отлично управляемым и даже шумит меньше своих собратьев.

Единственный серьёзный недостаток – цена, обусловленная сложностью изготовления и настройки. Несмотря на это, увидеть её можно и на легковушках, и на грузовых автомобилях.

По сравнению с другими видами, «многорычажка» довольно молода. Считается, что впервые она появилась на спортивном автомобиле Porsche 928 в конце 70-х годов прошлого столетия. Другие немецкие компании быстро подхватили идею и стали совершенствовать независимую многорычажную систему.

Так, к примеру, в Mercedes в 1982 году выпустили модель, задняя подвеска которой могла подруливать в сторону поворота. А Audi начали устанавливать её и на переднюю ось легковых автомобилей.

Чем больше рычагов, тем лучше…

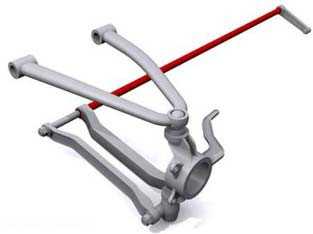

Что же такого магического в «многорычажке»? По сути, она представляет собой эволюцию классической подвески на двойных поперечных рычагах.

Если в последней каждый из поперечных рычагов распилить на два, то получим самую примитивную многорычажную, и в этом случае уже получаем преимущество — можно регулировать независимо друг от друга продольное и поперечное положение колеса.

А если добавить к ним ещё и продольные рычаги, как делают сейчас, то получится вообще сказка.

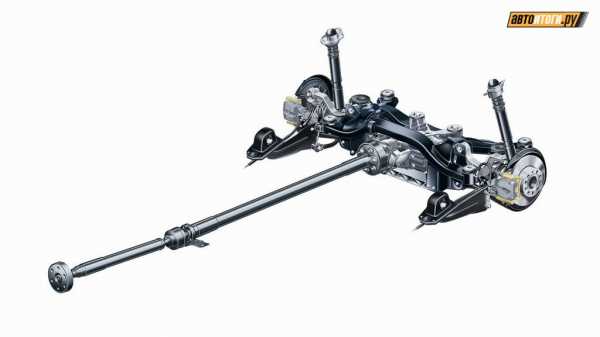

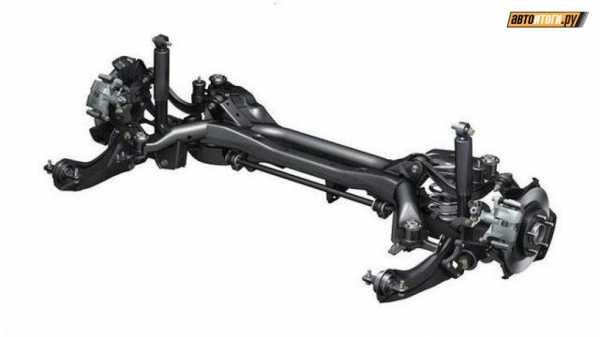

Давайте рассмотрим детальнее многорычажную систему. Основными элементами подвески являются:

  • подрамник;
  • опора ступицы;
  • амортизатор;
  • пружина;
  • поперечные рычаги;
  • продольный рычаг;
  • стабилизатор поперечной устойчивости.

Работа подвески состоит из слаженного взаимодействия всех этих железяк, и каждая выполняет очень важную роль.

Опорой всей конструкции выступает подрамник. К нему через сайлентблоки (резино-металлические опоры) одним из концов крепятся практически все рычаги. Вторым концом они через аналогичные сайленблоки закреплены на ступичной опоре.

Поперечные рычаги, которых может быть до пяти штук, обеспечивают надёжную фиксацию колеса в поперечной плоскости.

Название продольного рычага (он, к слову, только один на колесо) тоже говорит само за себя, но в отличие от поперечных противоположным от ступичной опоры концом он крепится к кузову автомобиля.

В «многорычажке» упругие элементы (стойки амортизаторов и пружины) не объединены в одну конструкцию и находятся порознь. Их задача – давать адекватный ответ различным нагрузкам.

Что же касается стабилизатора поперечной устойчивости, то, как и в других типах подвесок, он занимается предотвращением кренов кузова при прохождении виражей и улучшением сцепления колёс с дорожным полотном.

Если сравнивать многорычажную подвеску с другими, то она, на первый взгляд, кажется нагромождением различных рычагов и железок. Так и есть, громоздкость этой системы налицо, что, конечно же, отражается и на её стоимости. Тем не менее, благодаря своим исключительным свойствам (плавность хода подвески, управляемость), она пользуется огромным спросом.

К слову, ещё один немаловажный момент, который является «скелетом в шкафу» многорычажной конструкции – это плохая переносимость некачественных дорог. Согласитесь, в наших реалиях это довольно актуально. Хотя, с другой стороны, регулярная профилактика и диагностика элементов подарят долгие годы удовольствия от вождения автомобиля при любых условиях эксплуатации.

Спасибо за внимание, друзья. Надеюсь было интересно. Подписывайтесь, делитесь в сетях, и следите за свежими публикациями.



auto-ru.ru

Подвеска автомобиля - Мастерок.жж.рф — LiveJournal

Давайте не откладывая в долгий ящик сразу же разбираться с темами мартовского стола заказов.

Тем более темы довольно интересные, хотя вот уже вторая подряд про автомобили. Боюсь женской части читателей и пешеходам это не совсем по душе, но так вот случилось  Слушаем тему от unis:

«Как работает подвеска автомобилей? Типы подвесок? От чего зависит жесткость хода машины? Что такое «жесткая, мягкая, упругая…» подвеска»

Рассказываем … о некоторых вариантах (а их ох как много на самом деле оказывается ! )

Подвеска осуществляет упругую связь кузова или рамы автомобиля с мостами или непосредственно с колесами, смягчая толчки и удары, возникающие при наезде колес на неровности дороги. В данной статье мы попытаемся рассмотреть наиболее популярные типы автомобильных подвесок.



1. Независимая подвеска на двух поперечных рычагах.

Два вильчатых рычага, обычно треугольных по форме, направляют качение колеса. Ось качения рычагов расположена параллельно продольной оси автомобиля. С течением времени независимая подвеска двухрычажного типа стала стандартным оборудованием автомобилей. В своё время она доказала следующие бесспорные преимущества:

+ малая неподресорная масса

+ незначительная потребность в пространстве

+ возможность корректирования управляемости автомобиля

+доступное совмещение с передним приводом

Главное преимущество такой подвески — возможность для проектировщика путём выбора определённое геометрии рычагов жёстко задать все основные установочные параметры подвески — изменение развала колёс и колеи при ходах сжатия и отбоя, высоту продольного и поперечного центров крена, и так далее. Кроме того, такая подвеска нередко полностью монтируется на крепящейся к кузову или раме поперечине, и таким образом представляет собой отдельный агрегат, который может быть целиком демонтирован с автомобиля для ремонта или замены.

С точки зрения кинематики и управляемости двойные поперечные рычаги считается наиболее оптимальным и совершенным типом, что обуславливает очень широкое распространение такой подвески на спортивных и гоночных автомобилях. В частности, все современные болиды «Формулы-1» имеют именно такую подвеску как спереди, так и сзади. Большинство спортивных автомобилей и представительских седанов в наши дни также используют этот тип подвески на обеих осях.

Достоинства: одна из самых оптимальных схем подвески и этим все сказано.

Недостатки: компоновочные ограничения, связанные с длиной поперечных рычагов (сама подвеска «отъедает» довольно большое пространство у моторного или багажного отсеков).





2. Независимая подвеска с косыми рычагами.

Ось качания расположена диагонально по отношению к продольной оси автомобиля и слегка наклонена к середине автомобиля. Подвеска этого типа не может устанавливатся на автомобили с передним приводом, хотя доказала свою эффективность на автомобилях малого и среднего класса с задним приводом.

Крепление колес на продольных или косых рычагах практически не применяется в современных автомобилях, но наличие такого типа подвески, например, в классических Porsche 911, это определенно повод для обсуждения.

Этот тип независимой подвески прост, но несовершенен. При работе такой подвески в достаточно больших пределах меняется колёсная база автомобиля, правда колея при этом остаётся постоянной. При повороте колёса в ней наклоняются вместе с кузовом существенно больше, чем в других конструкциях подвесок. Косые рычаги позволяют частично избавиться от главных недостатков подвески на продольных рычагах, но при уменьшении влияние кренов кузова на наклон колес появляется изменение колеи, что тоже сказывается на управляемости и стабильности.

Достоинства: простота, дешевизна, относительная компактность.

Недостатки: устаревшая конструкция, крайне далекая от совершенства.



3. Независимая подвеска с качающейся осью.

В основе независимой подвески с качающейся осью лежит патент Румплера от 1903 года, который применялся «Даймлер — Бенцем» до семидесятых годов 20-го века. Левая труба полуоси жёстко соединена с корпусом главной передачи, а правая труба имеет пружинное соединение.







4. Независимая подвеска с продольными рычагами.

Независимая подвеска с продольными рычагами была запатентована Порше .Крепление колес на продольных или косых рычагах практически не применяется в современных автомобилях, но наличие такого типа подвески, например, в классических Porsche 911, это определенно повод для обсуждения.  В противоположности другим решениям, преимуществом этого типа подвески представлялось то, что этот тип оси соединялся с поперечно — торсионной пружинной штангой, что создавало больше места. Проблема, однако, заключалась в том, что возникали реакции сильных поперечных колебаний автомобиля, что могло привести к потере управляемости, чем, например, «прославился» «Ситроен» модели «2 CV».

Этот тип независимой подвески прост, но несовершенен. При работе такой подвески в достаточно больших пределах меняется колёсная база автомобиля, правда колея при этом остаётся постоянной. При повороте колёса в ней наклоняются вместе с кузовом существенно больше, чем в других конструкциях подвесок. Косые рычаги позволяют частично избавиться от главных недостатков подвески на продольных рычагах, но при уменьшении влияние кренов кузова на наклон колес появляется изменение колеи, что тоже сказывается на управляемости и стабильности.

Достоинства: простота, дешевизна, относительная компактность.

Недостатки:

 устаревшая конструкция, крайне далекая от совершенства.





5. Независимая подвеска с рычагом и пружинной стойкой (Мак-Ферсон).

Так называемая «подвеска Мак-Ферсон» была запатентована в 1945 году. Она представляла собой дальнейшее развитие подвески двухрычажного типа, в которой верхний управляющий рычаг был заменён на вертикальную направляющую. Пружинные стойки «Мак-Ферсон» имеют конструкции для применения как с передней, так и с задней осью. При этом ступица колеса соединяется с телескопической трубой. С передними (управляемыми) колёсами вся стойка соединяется посредством шарниров.

МакФерсон впервые применил на серийном автомобиле модели «Форд Ведет» 1948 года, выпускавшейся французским филиалом компании. Позднее она использовалась на Ford Zephyr и Ford Consul, которые также претендуют на звание первых крупносерийных автомобилей с такой подвеской, так как выпускавший Vedette завод в Пуасси первоначально испытывал большие затруднения с освоением новой модели.

Во многом аналогичные подвески разрабатывались и ранее, вплоть до самого начала XX века, в частности, очень похожий тип был разработан инженером фирмы «Фиат» Guido Fornaca в середине двадцатых годов — считается, что МакФерсон частично воспользовался его разработками.

Непосредственный предок этого типа подвески — разновидность передней подвески на двух поперечных рычагах неравной длины, в которой пружина в едином блоке с амортизатором была вынесена в пространство над верхним рычагом. Это делало подвеску более компактной, и позволяло на переднеприводном автомобиле пропустить между рычагами полуось с шарниром.





Заменив верхний рычаг с шаровой опорой и расположенной над ним блоком амортизатора и пружины на амортизаторную стойку с закреплённым на брызговике крыла поворотным шарниром, МакФерсон получил компактную, конструктивно простую и дешёвую подвеску, названную его именем, которая вскоре была применена на многих моделях компании «Форд» европейского рынка.

В оригинальном варианте такой подвески шаровой шарнир располагался на продолжении оси амортизаторной стойки, таким образом ось амортизаторной стойки была и осью поворота колеса. Позднее, например на Audi 80 и Volkswagen Passat первых поколений, шаровой шарнир стали смещать наружу к колесу, что позволяло получить меньшие, и даже отрицательные значения плеча обкатки.

Массовое распространение эта подвеска получила лишь в семидесятые годы, когда были окончательно решены технологические проблемы, в частности — массового изготовления амортизаторных стоек с необходимым ресурсом. В связи со своей технологичностью и дешевизной данный тип подвески впоследствии быстро нашёл очень широкое применение в автомобилестроении, несмотря на целый ряд недостатков.

В восьмидесятые годы наметилась тенденция к повсеместному использованию подвески макферсон, в том числе — на больших и сравнительно дорогих автомобилях. Однако впоследствии необходимость дальнейшего роста технических и потребительских качеств обусловила возврат на многих сравнительно дорогих автомобилях к подвеске на двойных поперечных рычагах, более дорогой в производстве, но имеющей лучшие параметры кинематики и повышающей ездовой комфорт.



Задняя подвеска типа «Чепмен» — вариант подвески макферсон для заднего моста.

МакФерсон создавал свою подвеску для установки на все колёса автомобиля, как передние, так и задние — в частности, именно так она была использована в проекте Chevrolet Cadet. Однако на первых серийных моделях подвеска его разработки была применена только спереди, а задняя из соображений упрощения и удешевления оставалась традиционной, зависимой с жёстким ведущим мостом на продольных рессорах.

Только в 1957 году инженер фирмы «Лотус» Колин Чепмен применил аналогичную подвеску для задних колёс модели «Лотус Элит», поэтому её в англоязычных странах принято называть «подвеской Чепмена». Но, к примеру, в Германии такой разницы не делается, и сочетание «задняя подвеска макферсон» считается вполне допустимым.

Наиболее значительными преимуществами системы является её компактность и малая неподрессорная масса. Подвеска «Мак-Ферсон» получила широкое распространение благодаря невысокой стоимости, нетрудоемкости изготовления, компактности, а также возможностям дальнейшей доработки.



6. Независимая подвеска с двумя поперечными рессорами.

В 1963 году компания «Дженерал Моторз» разработала «Корвет» с исключительным решением подвески — независимая подвеска с двумя поперечными рессорами. Раньше предпочтение отдавалось спиральным пружинам, а не рессорам. Позднее, в 1985 году, «Корвет» первых выпусков снова оборудован подвеской с поперечными рессорами, изготовленными из пластика. Однако, в общем, эти конструкции не были удачными.



7. Независимая свечная подвеска.

Этот тип подвески устанавливался на мадели ранних выпусков, например, на «Лянча-Лямбда» (1928 год). В подвесках этого типа колесо вместе с поворотным кулаком перемещается вдоль вертикальной направляющей, смонтированной внутри колёсного кожуха. Внутри или снаружи этой направляющей установлена винтовая пружина. Эта конструкция, однако, не обеспечивает положения колёс, необходимого для оптимального контакта с дорожным покрытием и управляемости.

Самый распространённый в наши дни тип независимой подвески легкового автомобиля. Характеризуется простотой, дешевизной, компактностью и сравнительно неплохой кинематикой.

Это подвеска на направляющей стойке и одном поперечном рычаге, иногда с дополнительным продольным рычагом. Основной идеей при проектировании этой схемы подвески были отнюдь не управляемость и комфорт, а компактность и простота. При довольно средних показателях, помноженных на необходимость серьезного усиления места крепления стойки к кузову и довольно серьезную проблему передаваемых на кузов дорожных шумов (и еще целым ворохом недостатков), подвеска оказалась настолько технологична и настолько пришлась по душе компоновщикам, что до сих пор применяется практически повсеместно. Фактически, только эта подвеска позволяет конструкторам располагать силовой агрегат поперечно. Подвеска макферсон может использоваться как для передних, так и для задних колёс. Однако в англоязычных странах аналогичную подвеску задних колёс принято называть «подвеской Чепмена». Так же эту подвеску иногда называют термином «свечная подвеска» или «качающаяся свеча». На сегодняшний день наблюдается тенденция к переходу от классического макферсон к схеме с дополнительным верхним поперечным рычагом (получается некий гибрид макферсон и подвески на поперечных рычагах), что позволяет, сохранив относительную компактность, серьезно улучшить показатели управляемости.

Достоинства: простота, дешевизна, малые неподрессоренные массы, удачная схема для различных компоновочных решений в малых пространствах.

Недостатки: шумность, низкая надежность, малая компенсация крена («клевка» при торможении и «приседания» при разгоне).



8. Зависимая подвеска.

Зависимая подвеска в основном применяется для задней оси. В качестве передней подвески она применена на «джипах». Этот тип подвески был основным до примерно тридцатых годов 20-го века. В их комплектацию также входили рессоры с спиральные пружины. Проблемы, связанные с этим типом подвески, касаются большой массы неподрессорнных деталей, особенно для осей ведущих колёс, а также невозможности обеспечить оптимальные углы установки колёс.

Самый старый тип подвески. Историю свою ведет еще от телег и повозок. Основной принцип ее заключается в том, что колеса одной оси связаны между собой жесткой балкой, называемой чаще всего «мостом».

В большинстве случаев, если не касаться экзотических схем, мост может быть закреплен как на рессорах (надежно, но не комфортно, довольно посредственная управляемость), так и на пружинах и направляющих рычагах (лишь чуть менее надежно, зато комфорта и управляемости становится сильно больше). Применяется там, где требуется что-то действительно крепкое. Ведь крепче стальной трубы, в которую запрятаны, например, приводные полуоси, пока еще ничего не придумано. В современных легковых автомобилях практически не встречается, хотя исключения есть. Ford Mustang, например. Во внедорожниках и пикапах применяется чаще (Jeep Wrangler, Land Rover Defender, Mercedes Benz G-Class, Ford Ranger, Mazda BT-50 и так далее), но тенденция к всеобщему переходу на независимые схемы видна невооруженным взглядом — управляемость и скорость сейчас востребованы больше, чем «бронебойность» конструкции.

Достоинства: надежность, надежность, надежность и еще раз надежность, простота конструкции, неизменные колея и дорожный просвет (на бездорожье это плюс, а не минус, как почему-то многие считают), большие хода, позволяющие преодолевать серьезные препятствия.

Недостатки: При отработке неровностей и в поворотах колеса всегда движутся вместе (они жестко связаны), что, в совокупности с высокими неподрессоренные массами (мост тяжелый — это аксиома), не лучшим образом сказывается на стабильности движения и управляемости.

На поперечной рессоре

Этот очень простой и дешёвый тип подвески широко применялся в первые десятилетия развития автомобиля, но по мере роста скоростей движения почти совершенно вышел из употребления.
Подвеска состояла из неразрезной балки моста (ведущего или не ведущего) и расположенной над ним полуэллиптической поперечной рессоры. В подвеске ведущего моста возникала необходимость размещения его массивного редуктора, поэтому поперечная рессора имела форму прописной буквы «Л». Для уменьшения податливости рессоры использовались продольные реактивные тяги.
Этот тип подвески наиболее известен по автомобилям Ford T и Ford A/ ГАЗ-А. На автомобилях «Форд» этот тип подвески использовался вплоть до модели 1948 года (включительно). Инженеры ГАЗ-а же отказались от него уже на модели ГАЗ-М-1, созданной на основе Ford B, но имевшей полностью переработанную подвеску на продольных рессорах. Отказ от такого типа подвески на поперечной рессоре в данном случае был связан в наибольшей степени с тем, что она, по опыту эксплуатации ГАЗ-А, обладала недостаточной живучестью на отечественных дорогах.





На продольных рессорах

Это, самый древний вариант подвески. В ней балка моста подвешена на двух продольно ориентированных рессорах. Мост может быть как ведущим, так и не ведущим, и расположен как над рессорой (обычно на легковых автомобилях), так и под ней (грузовики, автобусы, внедорожники). Как правило крепление моста к рессоре осуществляется при помощи металлических хомутов примерно в её середине (но обычно с небольшим смещением вперёд).


Рессора в её классическом виде представляет собой пакет из упругих металлических листов, соединённых хомутами. Лист, на котором расположены ушки крепления рессоры, называется коренным — как правило, его делают самым толстым.
В последние десятилетия наблюдается переход к мало- или даже однолистовым рессорам, иногда для них используются неметаллические композитные материалы (углепластики и так далее).

С направляющими рычагами

Существуют самые различные схемы таких подвесок с различным количеством и расположением рычагов. Часто применяется показанная на рисунке пятирычажная зависимая подвеска с тягой Панара. Её преимущество в том, что рычаги жёстко и предсказуемо задают движение ведущего моста по всем направлениям — вертикальном, продольном и боковом.


Более примитивные варианты имеют меньшее число рычагов. Если рычага всего два, при работе подвески они перекашиваются, что требует либо их собственной податливости (например, на некоторых «Фиатах» начала шестидесятых годов и английских спорткарах рычаги в пружинной задней подвеске делались упругими, пластинчатыми, по сути — аналогичными четверть-эллиптическим рессорам), либо особого шарнирного соединения рычагов с балкой, либо податливости самой балки на кручение (так называемая торсионно-рычажная подвеска с сопряжёнными рычагами, до сих пор широко распространённая на переднеприводных автомобилях
В качестве упругих элементов могут использоваться как витые пружины, так и например пневмобаллоны (особенно на грузовиках и автобусах, а также — влоурайдерах). В последнем случае требуется жёсткое задание движения направляющего аппарата подвески по всем направлениям, так как пневмобаллоны не способны воспринимать даже небольшие поперечные и продольные нагрузки.







9. Зависимая подвеска типа «Де-Дион».

Фирма «Де Дион-Бутон» в 1896 году разработала конструкцию задней оси, которая позволяла разделить корпус дифференциала и ось. В подвески конструкции «Де Дион-Бутон» крутящий момент воспринимался днищем кузова автомобиля, а на жёсткой оси крепились ведущие колёса. При данной конструкции масса неамортизируемых деталей значительно сокращалась. Такой тип подвески широко применяла фирма «Альфа Ромео». Само собой разумеется, что такая подвеска может работать только на задней ведущей оси.

Подвеска «Де Дион» в схематичном изображении: голубой — неразрезная балка подвески, жёлтый — главная передача с дифференциалом, красный — полуоси, зелёный — шарниры на них, оранжевый — рама или кузов.

Подвеску «Де Дион» можно охарактеризовать как промежуточный тип между зависимыми и независимыми подвесками. Этот тип подвески может использоваться только на ведущих мостах, точнее говоря, только ведущий мост может иметь тип подвески «Де Дион», так как она была разработана как альтернатива неразрезному ведущему мосту и подразумевает наличие на оси ведущих колёс.
В подвеске «Де Дион» колёса соединены сравнительно лёгкой, так или иначе подрессоренной неразрезной балкой, а редуктор главной передачи неподвижно крепится к раме или кузову и передаёт вращение на колёса через полуоси с двумя шарнирами на каждой.
Это позволяет свести к минимуму неподрессоренные массы (даже по сравнению со многими видами независимой подвески). Иногда для улучшения этого эффекта даже тормозные механизмы переносят к дифференциалу, оставляя неподрессоренными лишь ступицы колёс и сами колёса.
При работе такой подвески изменяется длина полуосей, что вынуждает выполнять их с подвижными в продольном направлении шарнирами равных угловых скоростей (как на переднеприводных автомобилях). На английском Rover 3500 использовались обычные карданные шарниры, и для компенсации балку подвески пришлось выполнить с уникальной конструкции скользящим шарниром, позволявшим ей увеличивать или уменьшать свою ширину на несколько сантиметров при сжатии и отбое подвески.
«Де Дион» является технически весьма совершенным типом подвески, и по кинематическим параметрам превосходит даже многие виды независимых, уступая лучшим из них лишь на неровной дороге, и то по отдельным показателям. При этом и себестоимость его достаточно высока (выше, чем у многих типов независимой подвески), поэтому применяется она сравнительно редко, обычно — на спортивных автомобилях. Например, такую подвеску имели многие модели Alfa Romeo. Из недавних автомобилей с такой подвеской можно назвать Smart.



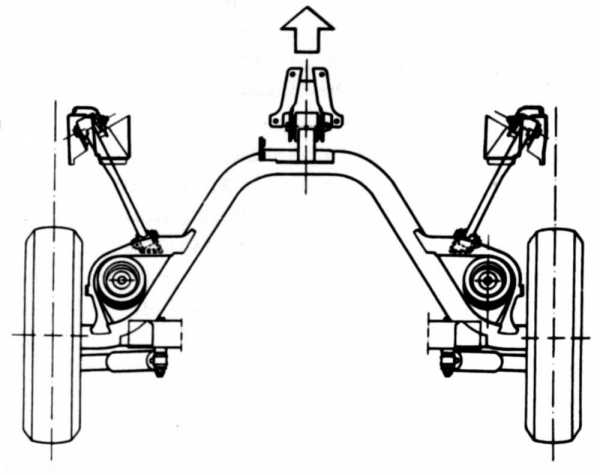

10. Зависимая подвеска с дышлом.

Эта подвеска может быть рассмотрена, как полузависимая. В её сегодняшнем виде она была разработана в семидесятые годы для компактных автомобилей. Данный тип оси впервые был серийно установлен на «Ауди 50». Сегодня примером такого автомобиля может служить «Лянча Y10». Подвеска собрана на изогнутой впереди трубе, на обоих концах которой смонтированы колеса с подшипниками. Выступающий вперёд изгиб образует собственно дышло, закреплённое на кузове резинометаллическим подшипником. Боковые силы передают две симметричные косые реактивные штанги.



11. Зависимая подвеска со связанными рычагами.

Подвеска со связанными рычагами представляет собой ось, которая является полузависимой подвеской. Подвеска имеет жёсткие продольные рычаги, соединённые друг с другом жёстким упругим торсионом. Такая конструкция в принципе заставляет рычаги колеботься синхронно друг с другом, но за счёт закручивания торсиона даёт им некоторую степень независимости. Этот тип можно условно считать полузависимым. В этом виде подвеска применяется на модели «Фольксваген — Гольф». Вообще она имеет достаточно много разновидностей конструкции и очень широко используется для задней оси переднеприводных автомобилей.





12. Торсионная подвеска

Торсионная подвеска — это металлические торсионные валы, работающие на кручение, один конец которой крепится к шасси, а другой крепится к специальному перпендикулярно стоящему рычагу, связанному с осью. Торсионная подвеска изготавливается из термически обработанной стали, которая позволяет выдерживать значительные нагрузки при кручении. Основной принцип действия торсионной подвески — это работа на изгиб.

Торсионная балка может располагаться продольно и поперечно. Продольное расположение торсионной подвески в основном используется на больших и тяжелых грузовых автомобилях. На легковых автомобилях, как правило, используются поперечное расположение торсионных подвесок, обычно на заднем приводе. В обоих случаях торсионная подвеска обеспечивает плавность хода, регулирует крен при повороте, обеспечивает оптимальную величину затухания колебаний колес и кузова, уменьшает колебания управляемых колес.

На некоторых автомобилях торсионная подвеска используется для автоматического выравнивания с использованием мотора, который стягивает балки для придания дополнительной жесткости, в зависимости от скорости и состояния дорожного покрытия. Подвеска с регулируемой высотой может использоваться при замене колес, когда транспортное средство приподымается при помощи трех колес, а четвертое поднимается без помощи домкрата.

Основное преимущество торсионных подвесок — это долговечность, легкость в регулировании высоты и компактность по ширине транспортного средства. Она занимает значительно меньше пространства, нежели пружинные подвески. Торсионная подвеска очень легка в эксплуатации и техническом обслуживании. Если торсионная подвеска разболталась, то отрегулировать положения можно с помощью обычного гаечного ключа. Достаточно забраться под низ автомобиля и подтянуть нужные болты. Однако главное не переусердствовать, чтобы избежать излишней жесткости хода при движении. Регулировать торсионные подвески намного легче, чем регулировать пружинные подвески. Производители автомобилей меняют торсионную балку для регулирования положения движения в зависимости от веса двигателя.

Прототипом современной торсионной автомобильной подвески можно назвать устройство, которое использовалось в Фольсваген “Битл” в 30-х годах прошлого столетия. Это устройство было модернизировано чехословацким профессором Ледвинка до той конструкции, которую мы сегодня знаем, и установлена на Татре в середине 30-х годов. А в 1938 Фердинанд Порше скопировал дизайн торсионной подвески Ледвинки и внедрил ее в массовое производство KDF-Wagen.

Торсионная подвеска широко применялась на военной технике во время Второй мировой войны. После войны автомобильная торсионная подвеска применялась в основном на европейских автомобилях (в том числе легковых) таких, как Ситроен, Рено и Фольсваген. Со временем производители легковых автомобилей отказались от использования торсионных подвесок на пассажирских легковых машинах по причине сложности изготовления торсионов. В наши дни торсионная подвеска в основном используется на грузовых автомобилях и внедорожниках у таких производителей, как Форд, Додж, Дженерал Моторс и Мицубиси Паджеро.





Теперь о наиболее часто встречающихся заблуждениях.



«Пружина просела и стала мягче»:

     Нет, жесткость пружины не изменяется. Изменяется только её высота. Витки становятся ближе друг к другу и машина опускается ниже.</p>
  1. «Рессоры выпрямились, значит просели»: Нет, если рессоры прямые, это не значит что они просевшие. Например на заводском сборочном чертеже шасси УАЗ 3160, рессоры абсолютно прямые. У Хантера они имеют едва заметный для невооруженного глаза изгиб 8мм, что тоже конечно же воспринимается как «прямые рессоры». Для того чтобы определить просели рессоры или нет, можно замерить какой-нибудь характерный размер. Например между нижней поверхностью рамы над мостом и поверхностью чулка моста под рамой. Должно быть порядка 140мм. И ещё. Прямыми эти рессоры задуманы не случайно. При расположении моста под рессорой, только таким образом они могут обеспечить благоприятную характеристику уплавляемости: при крене не подруливать мост в сторону избыточной поворачиваемости. Про поворачиваемость можно почитать в разделе «Управляемость автомобиля». Если же каким-то образом (добавив листы, проковав ресоры, добавив пружины итд) добиться того чтобы они стали выгнутыми, то автомобиль будет склонен к рысканью на большой скорости и другим неприятным свойствам.
  2. «Я отпилю от пружины пару витков, она просядет и станет мягче»: Да, пружина действительно станет короче и возможно при установке на машину, машина просядет ниже чем с полной пружиной. Однако, при этом пружина станет не мягче а наоборот жесче пропорционально длине отпиленного прутка.
  3. «Я поставлю дополнительно к рессорам пружины (комбинированную подвеску), рессоры расслабятся и подвеска станет мягче. При обычной езде рессоры работать не будут, будут работать только пружины, а рессоры только при максимальных пробоях»: Нет, жесткость в этом случае увеличится и будет равна сумме жесткости рессоры и пружины, что отрицательно скжется не только на уровне комфорта но и на проходимости (о влиянии жесткости подвески на комфорт позже). Для того чтобы таким методом добиться переменной характеристики подвески, необходимо изогнуть пружиной рессору до свободного состояния рессоры и через это состояние перегнуть (тогда рессора изменит направление усилия и пружина и рессора начнут работать враспор). А например для малолистовой рессоры УАЗа с жесткостью 4кг/мм и подрессоренной массе 400кг на колесо, это означает лифт подвески более чем на 10см!!! Даже если осуществить этот ужасный лифт пружиной, то помимо потери устойчивости автомобиля, кинематика изогнутой рессоры сделает автомобиль совершенно неуправляемым (см п. 2)
  4. «А я (например дополнительно к п. 4) уменьшу количество листов в рессоре»: Уменьшение количества листов в рессоре действительно однозначно означает снижение жесткости рессоры. Однако, во-первых это не обязательно означает изменение её изгиба в свободном состоянии, во-вторых она становится более склонна к S-образному изгибу (наматывание вокруг моста вод действием реактивного момента на мосту) и в-третьих рессора конструируется как «балка равного сопротивления изгибу» (кто изучал «СопроМат», тот знает что это такое). Например у 5-листовых рессор от Волги-седана и более жестких 6-листовых рессор от Волги-универсала одинаковый только коренной лист. Казалось бы в производстве дешевле все части унифицировать и сделать только один дополнительный лист. Но так нельзя т.к. при нарушении условия равного сопротивления изгибу нагрузка на листы рессоры становится неравномерной по длине и лист быстро выходит из строя на более нагруженном участке. (Сокращается срок службы). Изменять количество листов в пакете очень не рекомендую и тем более собирать рессоры из листов от разных марок автомбилей.
  5. «Мне нужно увеличить жесткость чтобы не пробивало подвеску до отбойников» или «у внедорожника должна быть жесткая подвеска». Ну во-первых «отбойниками» они называются только в простонародии. На самом деле это дополнительные упругие элементы, т.е. они там специально стоят для того чтобы до них пробивало и чтобы в конце хода сжатия увеличивалась жесткость подвески и обеспечивалась необходимая энергоёмкость при меньшей жесткости основного упругого элемента (пружины/рессоры). При увеличении жесткости основных упругих элементов так же ухудшается проходимость. Казалось бы какая связь? Предел тяги по сцеплению, который можно развить на колесе, (помимо коэффициента трения) зависит от того, с какой силой это колесо прижато к поверхности по которой едет. Если автомобиль едет по ровной поверхности, то эта сила прижатия зависит только от массы автомобиля. Однако если поверхность не ровная, эта сила начинает зависеть от характеристики жесткости подвески. Например представим 2 автомобиля равной подрессоренной массы по 400кг на колесо, но с разной жесткостью пружин подвески 4 и 2 кг/мм соответственно, передвигающихся по одной и той же неровной поверхности. Соответственно при проезде неровности высотой 20см одно колесо сработало на сжатие на 10см, другое на отбой на те же 10см. При разжимании пружины жесткостью 4кг/мм на 100мм, усилие пружины уменьшилось на 4*100=400кг. А у нас всего 400кг. Значит тяги на этом колесе уже нет, а если у нас на оси открытый дифференциал или дифференциал ограниченного трения (ДОТ) (например винтовой «Квайф»). В случае же если жесткость 2 кг/мм, то усилие пружины уменьшилось только на 2*100=200кг, а значит 400-200-200 кг всё ещё давит и мы можем обеспечить по крайней мере половинную тягу на оси. При чем в случае если стоит ДОТ, а у большинства их коэффициент блокировки 3, при наличии какой-то тяги на одном колесе с худшей тягой, на второе колесо передаётся в 3 раза больший момент. И примерчик: Самая мягкая подвеска УАЗа на малолистовых рессорах (Хантер, Патриот) имеет жесткость 4кг/мм (и пружина и рессора), в то время как у старого Рэнджровера примерно такой же массы как Патриот, на передней оси 2.3 кг/мм, а на задней 2.7кг/мм.
  6. «У легковых автомобилей с мягкой независимой подвеской пружины должны быть мягче»: Совсем не обязательно. Например в подвеске типа «МакФерсон», пружины действительно работают напрямую, но в подвесках на двойных поперечных рычагах (передняя ВАЗ-классика, Нива, Волга) через передаточное число равное соотношению расстояния от оси рычага до пружины и от оси рычага до шаровой опоры. При такой схеме жесткость подвески не равна жесткости пружины. Жесткость пружины значительно больше.
  7. «Лучше ставить жесткие пружины чтобы автомобиль был мене валким и следовательно более устойчивым»: Не совсем так. Да, действительно чем больше вертикальная жесткость, тем больше угловая жесткость (отвечающая за крен кузова при действии центробежных сил в поворотах). Но перенос масс вследствие крена кузова значительно меньшим образом влияет на устойчивость автомобиля чем скажем высота центра тяжести, которым джиперы часто очень расточительно бросаются лифтуя кузов только ради того чтобы не пилить арки. Автомобиль должен крениться, крен это не зачит плохо. Это важно для информативности при вождении. При конструировании в большинство автомобилей закладывается стандартная величина крена 5 градусов при окружном ускорении 0.4g (зависит от соотношения радиуса поворота и скорости движения). Отдельные автопроизводители закладывают крен на меньший угол для создания иллюзии устойчивости для водителя.
А что мы все про подвеску и подвеску, давайте вспомним, Как шведы руль меняли Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия - http://infoglaz.ru/?p=13572

masterok.livejournal.com

Рычаги задней подвески

Рис. 5.25. Рычаги задней подвески: 1 – болт, 60–78 Н·м; 2 – верхний рычаг в сборе; 3, 5, 8, 11 – гайки, 100–120 Н·м; 4 – кронштейн крепления амортизатора; 6 – гайка, 50–72 Н·м; 7 – центральный рычаг; 9 – вспомогательный рычаг; 10 – гайка, 80–100 Н·м; 12 – продольный рычаг; 13 – гайка, 140–160 Н·м; 14 – болт, 100–120 Н·м; 15 – поперечина в сборе

Рычаги задней подвески показаны на рис. 5.25.

Замена втулки заднего верхнего рычага

Снимите задний верхний рычаг в сборе.

Рис. 5.26. Использование специальных инструментов 09432–22000 (1) и 09545–21100 (2) для выпрессовки втулки из заднего верхнего рычага

С помощью специальных инструментов 09432–22000 и 09545–21100 выпрессуйте упругую втулку из заднего верхнего рычага (рис. 5.26).

Установите упругую втулку таким образом, чтобы цветная идентификационная метка располагалась с наружной стороны верхнего рычага.

Запрессуйте упругую втулку в верхний рычаг задней подвески.

Установите верхний рычаг в сборе.

Замена продольного рычага

Рис. 5.27. Расположение болта заднего крепления и гайки переднего крепления продольного рычага

Выверните болт заднего крепления продольного рычага (рис. 5.27).

Отверните гайку переднего крепления продольного рычага.

Снимите продольный рычаг в сборе.

С помощью специальных инструментов 09216–21600 и 09552–38100 выпрессуйте втулку.

Рис. 5.28. Положение втулки в продольном рычаге

Перед запрессовкой расположите втулку, как показано на рис. 5.28.

Для облегчения запрессовки смажьте наружную поверхность втулки мыльным раствором.

С помощью специальных инструментов 09216–21600 и 09552–38100 запрессуйте втулку в продольный рычаг.

Установите продольный рычаг.

Замена втулки заднего вспомогательного рычага

Рис. 5.29. Расположение гаек и болтов крепления вспомогательного рычага

Снимите вспомогательный рычаг в сборе (рис. 5.29).

С помощью специального инструмента 09552–38000 замените втулку вспомогательного рычага.

Для облегчения запрессовки смажьте наружную поверхность втулки мыльным раствором.

Установите вспомогательный рычаг в сборе.

Замена заднего центрального рычага

Ослабьте гайку шарового шарнира заднего центрального рычага, но не отворачивайте ее полностью.

Рис. 5.30. Использование съемника 09545–4А000 (1) для выдавливания пальца шарового шарнира из гнезда опоры ступицы

Съемником 09545–4А000 выдавите палец шарового шарнира из гнезда опоры ступицы (рис. 5.30).

Выверните болт крепления центрального рычага.

Снимите центральный рычаг в сборе.

С помощью специальных инструментов 09545–33000B и 09552–38200 замените втулку центрального рычага.

carmanz.com

14.6. Поперечные рычаги задней подвески

Снятие

  1. Снимите заднее колесо.
  1. Отсоедините тягу стабилизатора поперечной устойчивости.
  1. Выверните болты и снимите продольный рычаг задней подвески.
  1. Выверните болт крепления поперечных рычагов задней подвески к опоре ступицы.
  1. Поддержите заднюю балку домкратом и выверните болты крепления балки к кузову.
  2. Снимите заднюю балку и рычаги .

Разборка

  1. Установите специальные инструменты 09545–28100 и 09545–25000 на поперечный рычаг задней подвески.
  1. Выдавите втулку из поперечного рычага задней подвески.

Проверка

  1. Проверьте втулку на отсутствие износа и ухудшения состояния.
  2. Проверьте рычаги на отсутствие изгиба или повреждения.
  3. Проверьте состояние всех болтов.

Сборка

  1. Смажьте мыльным раствором втулку и место установки втулки на рычаге.
  2. Специальным инструментом 09552–25000 запрессуйте втулку в рычаг.

Установка

Установка проводится в последовательности, обратной снятию.

Затяните все резьбовые соединения требуемыми моментами.

Момент затяжки:

* Болты крепления продольного рычага задней подвески: 100–120 Н•м
Болты крепления кронштейна продольного рычага задней подвески: 40–50 Н•м
Болты крепления кронштейна стабилизатора поперечной устойчивости: 17–26 Н •м
Тяги стабилизатора поперечной устойчивости: 35–45 Н •м
* Гайка крепления переднего/ заднего поперечных рычагов задней подвески: 130–150 Н•м
Болты крепления задней балки: 100–120 Н •м

* Отмечены резьбовые соединения, которые необходимо затянуть требуемым моментом только после установки автомобиля на колеса.


carmanz.com

23.14. Рычаги задней подвески

23.14. Рычаги задней подвески

23.14.1. Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если одновременно необходимо снять несколько рычагов задней подвески, домкратом через деревянный брусок поддержите нижний рычаг задней подвески.
2. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее заднее колесо.

Верхний рычаг, определяющий развал

Крепление верхнего рычага, определяющего развал
1 - внутренний шарнирный болт;
2 - внешний шарнирный болт;
3 - установочная втулка;
4 - рычаг;
L = 314 ∓ 0,5 мм

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвинтите гайку и извлеките шарнирный болт, крепящий рычаг к крепежному элементу ступицы (см. рис. Крепление верхнего рычага, определяющего развал).
2. Отвинтите гайку и извлеките шарнирный болт, крепящий рычаг, определяющий развал заднего колеса, к нижней раме, и извлеките рычаг из-под автомобиля.
3. При необходимости, выпрессуйте установочную втулку из рычага со стороны крепежного элемента.
4. Проверьте состояние рычага на наличие механических повреждений. Особое внимание уделите резиновым втулкам рычага и проверьте их на наличие трещин и старения и, при необходимости, замените их.

Верхний реактивный рычаг

Элементы крепления верхнего реактивного рычага
1 - внутренний шарнирный болт;
2 - внешний шарнирный болт;
3 - рычаг;
L = 247 ∓ 0,5 мм

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвинтите гайку и извлеките шарнирный болт, крепящий рычаг к крепежному элементу ступицы (см. рис. Элементы крепления верхнего реактивного рычага).
2. Отвинтите гайку и извлеките шарнирный болт, крепящий рычаг, определяющий развал заднего колеса, к нижней раме, и извлеките рычаг из-под автомобиля.
3. Проверьте состояние рычага на наличие механических повреждений. Особое внимание уделите резиновым втулкам рычага и проверьте их на наличие трещин и старения и, при необходимости, замените их.

Нижний рычаг компенсации осевого давления

Элементы крепления нижнего рычага компенсации осевого давления
1 - внутренний шарнирный болт;
2 - внешний шарнирный болт;
3 - установочная втулка;
4 - рычаг;
L = 314 ∓ 0,5 мм

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвинтите гайку и извлеките шарнирный болт, крепящий рычаг к крепежному элементу ступицы (см. рис. Элементы крепления нижнего рычага компенсации осевого давления).
2. Отвинтите гайку и извлеките шарнирный болт, крепящий рычаг, определяющий развал заднего колеса, к нижней раме, и извлеките рычаг из-под автомобиля. При необходимости, выпрессуйте установочную втулку из рычага со стороны крепежного элемента.
3. Проверьте состояние рычага на наличие механических повреждений. Особое внимание уделите резиновым втулкам рычага и проверьте их на наличие трещин и старения и, при необходимости, замените их.

Нижний направляющий рычаг

Элементы крепления нижнего направляющего рычага
1 - внутренний шарнирный болт;
2 - гайка;
3 - внешний шарнирный болт;
4 - рычаг;
L = 245 ∓ 0,5 мм

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед снятием рычага нанесите метки совмещения на внутренний шарнирный болт, эксцентриковые шайбы и нижнюю раму (см. рис. Элементы крепления нижнего направляющего рычага). Эти метки необходимо использовать при установке рычага для сохранения схождения задних колес.
2. Отвинтите гайку, снимите эксцентриковую шайбу и извлеките шарнирный болт, крепящий рычаг к нижней раме.
3. Отвинтите гайку с цапфы шарового шарнира, затем извлеките шаровой шарнир из крепежного элемента ступицы и снимите рычаг. При снятии цапфы шарового шарнира и крепежного элемента ступицы необходимо использовать съемник.
4. Проверьте состояние втулки на наличие износа и повреждений, а также проверьте свободу перемещения шарового шарнира и состояние его защитного чехла. При необходимости замените рычаг.

carmanz.com

Подвеска автомобиля. Типы подвесок | Подвеска автомобиля

Что такое подвеска?

Подвеска — это совокупность устройств, обеспечивающих упругую связь между подрес­соренной и неподрессоренными массами  Подвеска уменьшает динамические нагрузки, действующие на подрессоренную массу. Она состоит из трех устройств:

  • упругого
  • направляющего
  • демпфи­рующего

Упругим устройством 5 на подрессоренную массу передаются вертикальные силы, действующие со стороны дороги, уменьшаются дина­мические нагрузки и улучшается плавность хода.

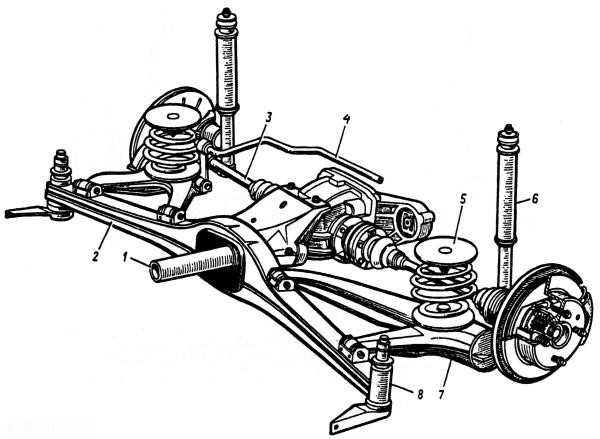

Рис. Задняя подвеска на косых рычагах автомобилей БМВ:
1 – карданный вал ведущего моста; 2 – опорный кронштейн; 3 – полуось; 4 – стабилизатор; 5 – упругий элемент; 6 – амортизатор; 7 – рычаг направляющего устройства подвески; 8 – опорная стойка кронштейна

Направляющее устройство 7 – механизм, воспринимающий действующие на колесо продольные и боковые силы и их моменты. Кинематика направляющего устройства определяет характер перемещения колеса относительно несущей системы.

Демпфирующее устройство (амортизатор) 6 предназначено для гашения колебаний кузова и колес путем преобразования энергии колебаний в тепловую и рассеивания ее в окружающую среду.

Конструкция подвески должна обеспечивать требуемую плавность хода  иметь кинематические характеристики, отвечающие требованиям устойчивости и управляемости автомобиля.

Зависимая подвеска

Зависимая подвеска характеризуется зависимостью перемещения одного колеса моста от перемещения другого колеса.

Рис. Схема зависимой подвески колес

Передача сил и моментов от колес на кузов при такой подвеске может осуществляться непосредственно металлическими упругими элементами – рессорами, пружинами или с помощью штанг – штанговая подвеска.

Металлические упругие элементы имеют линейную упругую характеристику и изготавливаются из специальных сталей, обладающих высокой прочностью при больших деформациях.  К таким упругим элементам относятся листовые рессоры, торсионы и пружины.

Листовые рессоры на современных легковых автомобилях практически не применяются, за исключением некоторых моделей автомобилей многоцелевого назначения. Можно отметить модели легковых автомобилей, выпускавшиеся ранее с листовыми рессорами в подвеске, которые продолжают эксплуатироваться и в настоящее время. Продольные листовые рессоры устанавливались в основном в зависимой подвеске колес и выполняли функцию упругого и направляющего устройства.

На легковых автомобилях и грузовых или микроавтобусах применяются рессоры без подрессорников, на грузовых автомобилях – с подрессорниками.

Рис. Рессоры:
а) – без подрессорника; б) – с подрессорником

Пружины как упругие элементы применяются в подвеске многих легковых автомобилей. В передней и задней подвесках, выпускаемых различными фирмами большинства легковых автомобилей  применяются винтовые ци­линдрические пружины с постоянными сечением прутка и шагом навивки. Такая пружина имеет линейную упругую характеристику, а необходимые характеристики обеспечиваются дополнительными упругими элементами из полиуретанового эластомера и резиновыми буферами отбоя.

На легковых автомобилях Российского производства в подвесках применяют цилиндрические винтовые пружины с постоянными сечением прутка и шагом в сочетании с резиновыми отбойными буферами. На автомобилях производителей других стран, например, БМВ 3-й серии в задней подвеске устанавливают бочкообраз­ную (фасонную) пружину с прогрессивной харак­теристикой, достигаемой за счет формы пружины и применения прутка переменного сечения.

Рис. Спиральные пружины:
а) цилиндрическая пружина; б) бочкообразная пружина

На ряде автомобилей для обеспечения прогрес­сивной характеристики применяется комбинация цилиндрических и фасон­ных пружин с переменной толщиной прутка. Фасонные пружины имеют прогрессивную упругую характеристику и называются «миниблоками» за небольшие размеры по высоте. Такие фасонные пружины применяют, например  в задней подвеске автомобилей «Фольксваген», «Ауди», «Опель» и др. Фасонные пружины имеют различные диаметры в средней части пружины и по краям, а пружины «миниблок» имеют и различный шаг навивки.

Торсионы, как правило, круглого сечения применяются на автомобилях в качестве упругого элемента и стаби­лизатора.

Рис. Торсион

Упругий крутящий момент передается торсионом через шлицевые или четырехгранные головки, распо­ложенные на его концах. Торсионы на автомобиле могут быть установлены в продольном или поперечном направлении. К недостаткам торсионов следует отнести их большую длину, необходимую для создания требуемых жесткости и рабочего хода подвески, а также высокую соосность шлицов на концах торсиона. Однако следует отметить, что торсионы имеют небольшую массу и хорошую компактность, что позволяет успешно применять их на легковых автомобилях среднего и высокого классов.

Независимая подвеска

Независимая подвеска обеспечивает независимость перемещения одного колеса моста от перемещения другого колеса. По типу направляющего устройства независимые подвески делятся на рычажные, и подвески Макферсона.

Рис. Схема независимой рычажной подвески колес

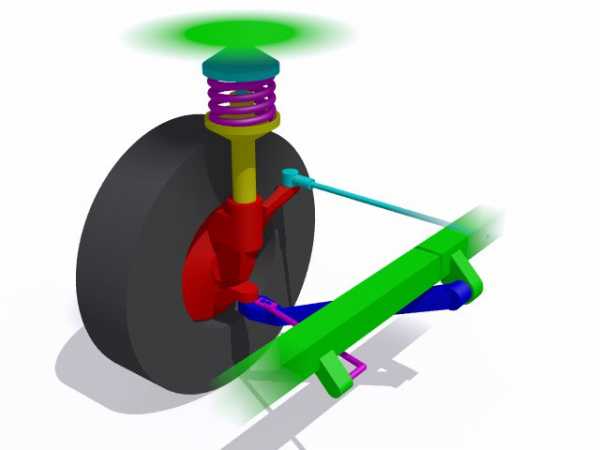

Рис. Схема независимой подвески Макферсона

Рычажная подвеска – подвеска, направляющее устройство которой представляет собой рычажный механизм. В зависимости от количества рычагов могут быть двухрычажные и однорычажные подвески, а в зависимости от плоскости качания рычагов – поперечно-рычажные, диагонально-рычажные и продольно-рычажные.

Подвеска Макферсона, основным элементом которой служит амортизаторная стойка, является развитием подвески на двойных поперечных рычагах, но имеет только снизу один или два поперечных рычага.

Снизу амортизаторная стойка крепится к поворотному кулаку, а сверху – к кузову автомобиля.

При повороте управляемых колес амортизаторная стойка поворачивается вместе с закрепленной на ней пружиной, что требует применения в верхней опоре подшипника качения или скольжения с низким значением трения. Винтовые пружины, расположенные вокруг амортизаторной стойки, обычно устанавливаются под некоторым углом к ее оси. Такой способ установки обеспечивает снижение величины «пороговой жесткости» подвески, когда сначала при небольших вертикальных усилиях со стороны колеса не происходит сжатия пружины  а затем она сжимается довольно резко. Это позволяет устранить неприятные ощущения при движении по относительно ровным дорогам. Подвеска Макферсона обеспечивает незначительное, по сравнению с подвеской на двойных рычагах, изменение развала колес при их вертикальном перемещении.

К основным преимуществам подвески Макферсона следует отнести то, что она занимает небольшой объем и создает удобства при поперечном размещении силового агрегата, что обусловило ее широкое применение.

Рычаги направляющего устройства подвески соединяются с колесом и кузовом с помощью шаровых шарниров и втулок. Шарниры могут быть на­правляющими и несущими. Например, в независимой подвеске на поперечных рычагах на нижний рычаг опирается упругий элемент. Шаровой шарнир такого рычага воспринимает силы, действующие в различных направлениях,  следовательно, шарнир должен быть несущим. Шарнир на верхних рычагах не воспринимает вертикальные силы, а передает в основном поперечные. В этом случае применяется направляющий шарнир. На рисунке показаны несущие шаровые шарниры и направляющий шарнир, применяющиеся на автомобилях.

Рис. Несущие и направляющие шаровые шарниры направляющего устройства подвески:
а – прямой несущий шарнир с цельным пластмассовым вкладышем; б – несущий шарнир с дополнительной шумоизоляцией; в – направляющий шарнир с поджатием нижней половины вкладыша к сферической головке

Следует отметить, что аналогичные шарниры применяются и на рулевых тя­гах. Шарниры имеют цилиндрический или конусный направляющий хвостовик, шаровая головка охватывается пластмассовым (из ацетильной смолы) вкладышем, защитный чехол заполняется специальной смазкой. Такие шарниры (фирмы-изготовители «Эренрайх», «Лемфёрдер Метальварен») обладают хорошей герметичнос­тью от попадания грязи и практически не требуют обслуживания. Обращает на себя внимание несущий шарнир, имеющий дополнитель­ную шумоизоляцию в виде упругих резиновых вкладышей, используемый фирмой «Даймлер-Бенц» для изоляции шумов от качения радиальных шин.

Опорные узлы направляющего устройства подвески должны иметь небольшое трение, быть достаточно жесткими и обладать шумопоглощающими свойствами. Для обеспечения этих требований в конструкцию опорных элементов вводятся резиновые или пласт­массовые вкладыши. В качестве материалов вкладышей применяют такие, которые не требуют обслуживания в процессе эксплуатации, например, полиуретан, полиамид, тефлон и др. Использование резиновых вкладышей во втулках обеспечивает хорошую шу­моизоляцию, эластичность при кручении и упругое смещение под нагрузкой. Наибольшее распространение в опорных элементах получили сайлент-блоки, состоящие из резиновой цилиндрической втулки, запрессованной с большим обжатием между наружной и внутренней металлическими втулками. Эти втулки допускают углы закручива­ния ±15° и перекос до 8°. Втулка применяется на автомобиле БМВ, изготовлена методом вулканизации резины между двумя стальными втулками, обладает хорошими шумопоглощающими свойствами и достаточной жесткостью. Втулка нашла широкое применение в поперечных тягах и амортизаторах.

Рис. Опорные втулки элементов подвески:
а – сайлент-блок; б – сайлент-блок качающейся опоры автомобиля БМВ; в – шарнирная втулка, применяемая в тягах Панара и амортизаторах

На поперечных рычагах автомобилей «Даймлер-Бенц» и «Фольксваген» устанавливают так называемые скользящие опоры, в которых промежуточная втулка может скользить по внутренней, обеспечивая малую жесткость при кручении (деформация не превышает 0,5 мм при боковой силе 5 кН). Опору смазывают, а подвижную часть герметизируют торцевыми уплотнениями.

При повороте автомобиля его кузов наклоняется на определенный угол, называемый углом крена. В подвесках легковых автомобилей  автобусов и некоторых грузовых автомобилей применяется дополни­тельное устройство – стабилизатор поперечной устойчивости. Он способствует уменьшению бокового крена и поперечных угловых колебаний кузова автомобиля и перераспределяет вес по колесам автомобиля.

Стабилизатор поперечной устойчивости автомобиля представляет собой упругую штангу из пружинной стали в виде растянутой буквы П, прямые, ду­гообразные и т.п. Штанга закреплена шарнирно в средней части на кузове или подрамнике, а своими концами соединяется с подвижными элементами подвески. Упругие свойства стабилизатора проявляются при его закручивании, как у торсиона. Если при движении автомобиля левое и правое колесо перемещаются одновременно и на одинаковое расстояние, стабилизатор практически не оказывает влияния на жесткость основных упругих элементов подвески. При повороте автомобиля стабилизатор закручивается и изменяет жесткость, уменьшая тем самым величину крена автомобиля. Большинство современных легковых автомобилей оборудуются как минимум передним стабилизатором поперечной устойчивости.

Стабилизатор может устанавливаться как в передней, так и в задней части автомобиля на резиновых втулках для обеспечения упругой деформации в опорах. Как правило, стабилизаторы изготавливают из пружинной стали.

Рис. Стабилизатор поперечной устойчивости

Зависимая подвеска на легковых автомобилях устанавливается на задних колесах. Отличительной особенностью конструкции применяющихся зависимых подвесок является наличие упругих элементов, передающих вер­тикальные нагрузки и не имеющих трения, жестких тяг и рычагов, вос­принимающих поперечные (боковые) нагрузки и обеспечивающих колесу и кузову определенную кинематику.

Характерной конструкцией задней зависимой подвески заднеприводного автомобиля (классическая компонов­ка) является подвеска автомобиля ВАЗ.

Рис. Подвеска задних колес:
1 – распорная втулка шарнира; 2 – резиновая втулка; 3, 17 – нижняя и верхняя продольные штанги; 4 – нижняя изо­лирующая прокладка пружины; 5 – нижняя опорная чашка пружины; 6 – буфер хода сжатия; 7, 8 – болт и кронштейн крепления верхней продольной штанги; 9 – пружина подвески; 10, 11 – верхние чашки и изолирующая прокладка пружины; 12 – опорная чашка пружины; 13 – тяга рычага привода регулятора давления; 14, 15 – резиновая втулка и кронштейн крепления амортизатора; 16 – дополнительный буфер хода сжатия; 18 – кронштейн крепления нижней продольной штанги; 19 – кронштейн крепления поперечной штанги к кузову; 20 – регулятор давления; 21 – амортизатор; 22 – поперечная штанга; 23 – рычаг привода регулятора давления; 24 – обойма опорной втулки; 25 – опорная втулка; 26 – шайбы; 27 – дистанционная втулка

В подвеску установлены под углом к вертикальной оси автомобиля два амортизатора. Такое расположение амортизаторов обеспечивает дополнительно к гашению вертикальных колебаний повышение поперечной устойчивости кузова. Аналогичная установка амортизаторов принята в подвесках автомобилей «Фольксваген», «Опель», «Форд», «Фиат» и др.

На автомобилях «Ауди», «Мицубиси», «Тойота» и др. применяется подвеска задних ведомых колес с двумя продольными рычагами  работающими на изгиб. Через широко разнесенные рычаги, жестко связанные с поперечной балкой  передаются тяговый и тормозной моменты, а за счет восприятия изгибающего момента рычагами и скру­чивающих нагрузок поперечной балкой уменьшается продольный и поперечный крены кузова.

Рис. Задняя подвеска переднеприводного автомобиля «Мицубиси Галант» со скручиваемой поперечной балкой:
1 – продольный рычаг; 2 – несущая балка подвески; 3 – резиновая втулка; 4 – стабилизатор; 5 – поперечная тяга; 6 – амортизатор с пружиной; Б – опора стабилизатора; В – резиновая втулка крепления рычага к кузову

Широкое распространение на легковых автомобилях получила конструкция подвески (в ряде случаев ее называют полузависимой) со связанными продольными рычагами. Про­стейшим вариантом такой конструкции может служить подвеска задних колес переднеприводных автомобилей ВАЗ ЗАЗ-1102, «Рено», «Фольк­сваген Поло», «Сирокко», «Пассат», «Гольф», «Аскона» и др.

Рис. Задняя подвеска переднеприводных автомобилей ВАЗ

Балка задней подвески состоит из двух продольных рычагов 15 и соединителя 14, которые сварены между собой через усилители. В задней части к рычагам подвески приваре­ны кронштейны 16 с проушинами для крепления амортизаторов, а также фланцы 2, к которым крепятся болтами  оси задних колес. Спереди рычаги подвески имеют приварные втулки 3, в которые запрессованы резинометаллические шарниры 4. Через шарнир проходит болт, соединяющий рычаг подвески со штампованно-сварным кронштейном 5, который крепится к лонжерону кузова приварными болтами  Пружина 12 подвески опирается одним концом на чашку амортизатора 1, а другим через изолирующую прокладку 13 в опору, приваренную к внутренней арке (брызговику) кузова. На шток амортизатора задней подвески устанавливается буфер 7 хода сжатия  закрываемый крышкой 8 с кожухом 6, и детали крепления амортизатора — распорная втулка 11, подушки 10 и опорная шайба 9.

Такая подвеска в переднеприводных автомобилях обеспечивает легкость компоновки всех элементов подвески, небольшое количество деталей в подвеске, отсутствие направляющих рычагов и штанг, оптимальное передаточное отношение от кузова к упругому устройству подвески  исключение стабилизатора, высокую стабилизацию схода и колеи при разных ходах подвески, благопри­ятное расположение центров крена, уменьшающих возможность перераспределения массы кузова при торможении.

Подвеска с виртуальной осью поворота колеса

Такая подвеска применяется на легковых автомобилях Фольксваген Фаэтон. При подвеске переднего колеса на четырех рычагах ось его поворота проходит не через верхний и нижний шарниры поворотной стойки, как это имеет место у известных конструкций подвески, а через точки пересечения продленных осей верхних и нижних рычагов.

Рис. Подвеска с виртуальной осью поворота колеса:
1…4 — направления продольных осей рычагов; R — центр колеса; A — центр опорной поверхности колеса; n — вынос оси поворота по отношению к центру опорной поверхности; nv — вынос оси поворота по отношению к центру колеса; p — плечо обката; a — плечо действия возмущающих сил; AS — точка пересечения оси поворота колеса с плоскостью дороги

Таким образом ось поворота колеса расположена как бы в свободном пространстве и меняет свое местоположение при повороте колеса. Поэтому такую ось поворота колеса называют виртуальной. Данная конструкция позволяет существенно приблизить ось поворота колеса к его средней плоскости. Это положительно сказывается на величинах плеча обката и плеча действия возмущающих сил, благодаря чему улучшаются характеристики управляемости и устойчивости автомобиля.

Список видов подвесок легковых автомобилей

В настоящей статье рассмотрены лишь основные виды подвесок автомобилей, в то время как их видов и подвидов на самом деле существует намного больше и, к тому же инженерами постоянно разрабатываются новые модели и дорабатываются старые. Для удобства приведем список наиболее распространенных. В последующем каждая из подвесок будет рассмотрена подробней.

  • Зависимые подвески
    • На поперечной рессоре
    • На продольных рессорах
    • С направляющими рычагами
    • С упорной трубой или дышлом
    • «Де Дион»
    • Торсионно-рычажная (со связанными или с сопряжёнными рычагами)
  • Независимые подвески
    • С качающимися полуосями
    • На продольных рычагах
      • Пружинная
      • Торсионная
      • Гидропневматическая
    • Подвеска «Дюбонне»
    • На двойных продольных рычагах
    • На косых рычагах
    • На двойных поперечных рычагах
      • Пружинная
      • Торсионная
      • Рессорная
      • На резиновых упругих элементах
      • Гидропневматическая и пневматическая
      • Многорычажные подвески
    • Свечная подвеска
    • Подвеска «Макферсон» (качающаяся свеча)
    • На продольных и поперечных рычагах
  • Активные подвески
  • Пневматические подвески

Видео: Электромагнитная подвеска

ustroistvo-avtomobilya.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
