Мой дорогой дизель: почему ломаются ТНВД, и как их чинят

С одной стороны, вы получаете неимоверно производительный ДВС с паровозной тягой и уменьшенным расходом, с другой – необходимость повышенного внимания к качеству топлива, более частой замене топливного фильтра и довольно большим расходам в случае необходимости ремонта или замены элементов системы. Но если первая чаша весов все же перевесила, и вы стали обладателем автомобиля «на дизеле» с системой Common Rail, то стоит посмотреть, как ремонтируются элементы этой системы. Сегодня мы выясним, как выполняется ремонт ТНВД.

Кратко об устройстве

Common Rail: это словосочетание у всех на слуху, и многие даже знают, что это такое. Говоря простым языком, это не что иное, как система впрыска дизельного топлива из общей магистрали непосредственно в цилиндр двигателя под очень высоким давлением (1 600 – 1 800 бар). Некоторые скажут: но ведь дизтопливо уже давно впрыскивается непосредственно, в чем же особенность? Ответ лежит на поверхности, в самом названии: это «единая магистраль».

Раньше, до появления Common Rail, дизтопливо под давлением, создаваемым ТНВД (топливным насосом высокого давления) отправлялось сразу к форсунке, через которую впрыскивалось в цилиндр. В новой же системе насос нагнетает топливо в топливную рампу, которая сама по себе является аккумулятором – а уже от рампы топливо по трубкам подводится к форсункам.

Благодаря подобной схеме получается, что все форсунки имеют в своем распоряжение топливо под одинаковым давлением в любое время и в любом количестве – причем давление это довольно высокое. Оно необходимо для лучшего распыления и, следовательно, смешивания топлива с воздухом, а значит, для более полного сгорания. Все это – звенья цепи, ведущей к повышению эффективности работы ДВС.

Почему нельзя было обойтись без общей топливной рампы? Чтобы ответить себе на этот вопрос, попробуйте надуть до максимального размера воздушный шарик за один присест. Если вы кит, то справитесь без проблем. Если же вы человек, то придется или очень постараться, или просто сделать несколько вдохов и выдохов. Так и здесь: систему питает небольшой насос высокого давления с малыми потерями на трение, но с возможностью накачать 1600 бар в трубку, называемую топливной рампой.

Следующий элемент в схеме – форсунки. В современных моторах они могут быть электромагнитными или пьезоэлектрическими. Вторые, к слову – последнее слово техники в дизелестроении.

Для завершения схематической картины работы Common Rail добавим, что топливо от рампы подается к форсункам, но не запирается в самой рампе, а отводится через сливной канал. По сути, топливо в системе постоянно циркулирует, но как только сигнал «приходит» на электромагнитный клапан, он «открывает» форсунку, и топливо распыляется в цилиндр. Кстати, именно об устройстве и работе форсунок мы поговорим в следующей статье.

Устройство ТНВД

Конструктивно насосы могут быть роторными или, как в нашем случае, плунжерными. Так как в наше поле зрения попал плунжерный насос, и на данный момент он более распространен, то и рассматривать мы будем различные вариации этой конструкции.

Принцип работы предельно прост: подпружиненный плунжер двигается внутри стакана, набирая и выталкивая из полости над ним дизтопливо. Перемещается плунжер благодаря кулачковому валу. Зачастую конструктивно в корпус установлено три плунжера. В полости над плунжером установлены односторонние клапаны на впуск и выпуск. В общем, насос устроен почти как сердце.

Если обратиться к деталям, то можно выделить три типа ТНВД.

Первый – «голый» насос: топливо к нему подкачивается отдельным насосом, смонтированным в баке. Второй – ТНВД с регулятором давления. И, наконец, третий – на котором установлен и подкачивающий насос, и регулятор давления, который в случае необходимости сбрасывает топливо под избыточным давлением в «обратку».

Существуют также небольшие отличия и в конструкции плунжеров. Для наглядности мы разбирали и ремонтировали ТНВД с плунжером, перемещающимся в стакане, который можно извлечь из корпуса и заменить в сборе. Однако есть и конструкции, в которых сам корпус исполняет роль стакана. В принципе, о механике здесь больше ничего и не скажешь – она простейшая.

Что может поломаться?

Первый и чуть ли не единственный враг всех деталей топливной аппаратуры дизельного двигателя – вода. Не исключение здесь и ТНВД с прецизионной подгонкой пары плунжер-стакан и клапанами. Помните статью про дизельный фильтр-отстойник с краном для слива воды? Так вот если не следить за водой в отстойнике, то в один момент ваш автомобиль потеряет тягу «на низах», а может и во всем диапазоне оборотов – как повезет. Впрочем, справедливости ради нужно сказать, что зачастую качество нашего дизтоплива оставляет желать лучшего, потому даже если каждый день сливать воду из отстойника, но при этом заправляться на подозрительных станциях – результат будет такой же.

Еще один момент, который нужно выделить в самом начале: ни в коем случае нельзя давать работать ТНВД «на сухую» – иными словами, надо исключить пуск двигателя без прокачки топливной системы. ТНВД смазывается топливом, а работа без смазки «приговорит» его в считанные минуты.

Любая поломка ТНВД так или иначе связана с коррозией или попаданием посторонних частиц на рабочие поверхности. Именно она может стать причиной подклинившего плунжера или односторонних клапанов. К поломкам также можно отнести износ втулок вала в передней крышке корпуса ТНВД. Не редкость – износ сальника вала. Но втулки и сальник – просто мелочи по сравнению с коррозией.

Конечно, в предыдущем абзаце упомянуты не все возможные поломки. Могут, например, порваться и уплотнительные кольца крышек корпуса или фланца (в зависимости от конструкции) – но это обычно случается только в процессе разборки. Выйти из строя может регулятор давления – как его электрическая, так и механическая часть. Этим список потенциальных неисправностей, пожалуй, можно завершить.

Зато по топливоподкачивающему насосу вопросов обычно не возникает, так как там ломаться попросту нечему. Он являет собой обычный шестеренный насос внешнего зацепления – такой же, как масляный насос на Жигулях.

Начало

В любом уважающем себя и клиента сервисе перед тем, как лезть в «железо», выполняют компьютерную диагностику двигателя и его систем. Благодаря ей можно локализовать поломку – вернее, приблизительно понять, кто именно стал виновником неправильной работы двигателя. Окончательно убедившись, что это ТНВД, его направляют в ремонтный цех.

Здесь первым делом насос устанавливают на специальный диагностический стенд и подключают к нему все необходимые трубки. Выбрав в меню по номеру детали искомый набор букв и цифр, запускают процесс диагностики. Самое удобное здесь то, что работа стенда построена на системе подсказок. Выполняя заданную программу диагностики, мастер видит результаты испытания в реальном времени и на их основании делает выводы.

Уже на данном этапе мастер может понять, в чем проблема и каков приблизительный масштаб предстоящих работ и затрат.

В работу!

Как уже упоминалось выше, мы для наглядности разбирали ТНВД с возможностью замены пары стакан-плунжер. Это немного устаревшая конструкция, но для понимания устройства – самый оптимальный вариант. Итак, поместив насос в сборе на поворотный стол и закрепив его на нем, мы выкрутили элементы крепления и сняли переднюю крышку.

Сальник и втулка отправляются под замену в любом случае.

После этого шага сразу стало понятно, почему насос не создавал нужного давления: из-за коррозии, которая «победила» почти все внутренности ТНВД, завис один из плунжеров, результат – сниженная производительность. Далее мы сняли крышку подклинившего плунжера вместе с клапанами.

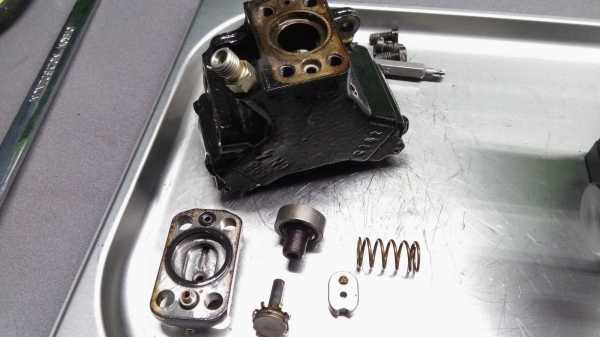

Сняв крышку, мы извлекли стакан с плунжером.

Мастер, немного поработав плунжером, сделал вывод, что можно попробовать его разработать, но лучше, конечно, заменить. Это зависит от решения клиента – или оставить все как есть, фактически ожидая очередного подклинивания, или заменить пару. Остальная коррозия, что видна в корпусе, будет удалена без особых проблем.

Кстати клапаны тоже поставляются как детали, потому заменить их не проблема – весь вопрос в цене.

Уплотнительные кольца под крышками также подлежат замене.

Таким же образом мы извлекли оставшиеся плунжеры – они были в нормальном рабочем состоянии. В итоге было принято решение заменить все плунжерные пары и клапаны. Никакие расточки или шлифовки не предусмотрены: заложили производители возможность замены основных деталей – и на том спасибо. Хотя случись аналогичная беда с более современным насосом, без крышек и без стаканов — пришлось бы заменять весь корпус ТНВД.

Именно такой насос мы использовали как пример на диагностическом стенде. Вот такой неоднозначный жест от производителей – вроде и намерения благие (повышенная прочность и износостойкость, уменьшенная цена производства), но и возможностей для ремонта куда меньше. Именно поэтому нужно помнить: чем автомобиль моложе, тем вероятность агрегатного ремонта – такого, когда заменяют весь агрегат в сборе – выше.

По окончании работ

После замены деталей и сборки насос снова ставят на стенд для диагностики. И если хоть один из параметров выйдет в «красную» зону, то насос вернется на верстак под разборку с последующим, уже повторным, ремонтом. Полностью исправный насос необходимо запечатать в герметичную упаковку, чтобы исключить попадание внутрь влаги. Ну а далее – только установка обратно на двигатель.

В завершение

Да, автомобили с дизельными двигателями совершили необычайный рывок в автоиндустрии, дав возможность экономить на топливе порой без потери в мощности, но с выигрышем в моменте. Однако вместе с этим пришла немалая головная боль для хозяев – необходимость более тщательного выбора поставщика продуктов нефтепереработки и еще более тщательного изучения заводского руководства по обслуживанию и эксплуатации своего четырехколесного спутника. Интересная интерпретация закона механики – в чем-то выигрываешь, в чем-то теряешь. Ну а для апологетов тяжелого топлива можно оставить памятку из двух пунктов: во-первых, чаще меняйте топливные фильтры (невзирая на техрегламент), а во-вторых, следите за индикаторами на приборном щитке – там есть особый значок, отображающий необходимость слива воды из фильтра-отстойника.

Особая благодарность в подготовке материала и консультациях компании Мастер Сервис (MSG), к.т. +7 (800) 350-99-23 (Москва), +380 (57) 738-33-08 (Харьков).

Опрос

А вы сталкивались с поломкой ТНВД?

Всего голосов:

www.kolesa.ru

Ремонт топливного насоса высокого давления дизельного двигателя

Сегодняшнюю нашу статью мы посвящаем теме ремонт топливного насоса высокого давления дизельного двигателя. Отличие дизельного двигателя от бензинового не только в самом виде топлива, но и в реализации всей механической части топливной системы. Самым главным элементом которой и является ТНВД – это топливный насос высокого давления, в дизельных хендай санта фе он так же присутствует в разных вариациях в зависимости от модели и года выпуска кроссовера.

ТНВД является сердцем дизельного мотора, так как именно в этом агрегате реализована основная функция подачи дизельного топлива в камеру сгорания под очень большим давлением – это то чем и занимается топливный насос высокого давления.

Так как он является сердцем автомобиля то цена такого насоса соответственно очень высокая. Поломки ТНВД могут проявляется следующим образом:

Очень сильно увеличился расход дизеля
Выхлопная система начала заметно дымить
При работе двигателя слышны какие-то посторонние звуки, которых раньше точно не наблюдалось
Может пострадать и мощность двигателя, будет проявляться в тяге автомобиля и скорости его разгона
Так же возможно проявление такого симптома как трудный запуск двигателя, хотя ранее заводился с пол тычка
Перегрев двигателя

Все эти признаки могут указывать на неисправность насоса высокого давления.

Диагностика и ремонт топливной системы дизельных двигателей

Если вы заметили признаки, описанные выше, рекомендуется в самое ближайшее время обратится в сервис для диагностики, так как современные системы впрыска оборудованы электронными блоками управления этого же впрыска и без компьютерной диагностики будет практически невозможно понять в чем кроется причина неисправности.

В сервисе на профессиональном и специально предназначенном для этого оборудовании вам продегустируют всю силовую и топливную системы на предмет неправильной работы. Как правило такое оборудование обязательно покажет:

Правильность, равномерность и дозированность подачи топлива
Стабильность давления подачи топлива
Скорость и частота вращения вала

И в зависимости от показателей вам будет и предложена методика решения возникшей проблемы.

Ремонт ТНВД дизельных двигателей своими руками

Как правило есть и возможность самостоятельного ремонта ТНВД, но в основном такой ремонт ограничивается следующим списком манипуляций:

Устранение протечек на корпусе самого насоса
проверить и установить какое давление выдаёт агрегат
регулировка опережение впрыска
проверка на исправность регулятора частоты вращения
Проверка работоспособности электромагнитного клапана
проверка плунжерного механизма подачи топлива
прочистка всех фильтрующих элементов (сеток)

Проверяем на протечку – на заведенном двигателе, отсоединяем тягу, которая соединяет педаль газа с рычагом, отвечающим за подачу топлива. И вручную покачиваем рычаг в радиальном направлении, тем самым как бы растягиваем возвратную пружину. Если через кольцевую щель вы вовсе не видите никакого просачивания солярки, значит все окей, уплотнение надежно и не изношено. В противоположном случае придётся ремонтировать сопряжение
Теперь простой тест на проверку электромагнитного клапана подачи топлива- если двигатель исправно запускается и глушится при повороте ключа – значит клапан исправен
Проверка все уплотнительных прокладок – придется снимать ТНВД, хорошенько вымыв его в солярке и хорошенько осмотрев места уплотнений на наличие протечек. Параллельно с этим оцениваем износ и других деталей визуально. При замене чего-либо обязательно меняются и уплотнительные кольца на новые

Если обнаружены изношенные детали, то как правило есть два способа отреставрировать их:

Восстановить изношенную ось с помощью хромированного напыления
Установка в корпус бронзовой втулки бронзовую втулку. Корпус перед этим обычно приходится растачивать

Теперь приступаем к проверке плунжерного нагнетателя.

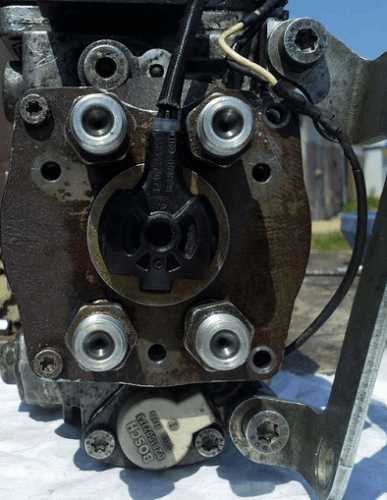

Отсоединяем от корпуса распределительную головку насоса
Ложем насос шкивом вниз, чтобы не высыпать все его внутренности
Перед тем как вынуть кулачки, приводную шестеренку и муфту центробежного регулятора, необходимо проверить, не заклинивают ли эти детали при вращении или движении, а затем, поддерживая их пальцами, извлечь из корпуса
Ролики, шайбы, оси кулачковой муфты в обязательном порядке помечайте ярким маркером, потому что все они уже хорошо притерлись друг к другу, и нарушать эту притертость очень не рекомендуется.
Когда все это разобрали, очень внимательно осмотрите детали на предмет обнаружения сколов или выработки. Если заметен порядочный износ не поскупитесь и поставьте новую деталь.
Степень износа плунжерной пары в реальности так сказать на глаз оценить можно только очень приблизительно. Работоспособность прецизионного сопряжения проверяется после того как вы собрали весь насос и потом измеряйте его рабочее давления.
Так же не забудьте продуть сжатым воздухом все фильтрующие элементы (сетки), и после такой процедуры можете собирать насос в обратной последовательности

Ремонт дизельных двигателей легковых автомобилей

После сборки насоса нужно произвести регулировку оборотов чтоб бы убедится в правильности работы автомата опережения впрыска горючего.

Кстати перед тем как будете регулировать обороты запомните положение регулировочного винта, чтоб если что-то пойдет не так вернуть его в исходное состояние –для этого можно сосчитать количество выступающих из контргайки витков резьбы

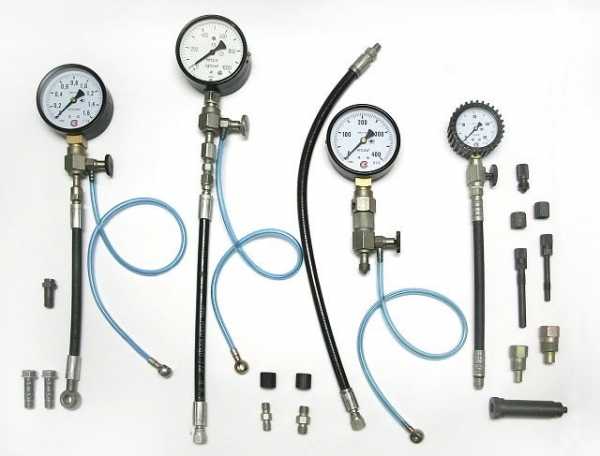

Теперь проверим давление в напорной магистрали. Нам понадобиться манометр на 350-400 бар., соединительный шланг для подключения к насосу и переходник, желательно с наличием стравливающего клапана.

Для измерения подключите ваш манометр к центральному отверстию распределительного блока или же к одному из напорных штуцеров.

После того как вы присоединил ваш манометр к ТНВД проверните вал насоса с помощью стартера и посмотрите на показания вашего манометра. Если стрелка показала 260 атмосфер или больше — значит все хорошо так как при работающем двигателе давление будет значительно выше и с большой долей вероятности в пределах нормы.

Полезная заметка ремонт дизельных двигателей легковых автомобилей в дороге

Вот небольшое руководство ремонт тнвд дизельных двигателей своими руками если у вас прям на дороге сломается электромагнитный клапан отключения топлива. При такой поломке ваш двигатель вдруг не с того не с сего просто заглохнет.

Причины такого явления как вы понимаете могут быть разные, но наиболее часто такое возникает именно по вине электромагнитного клапана, поэтому попробуем его отключить.

Для этого снимите питающий провод
Хорошо изолируйте его от массы
Выкрутите клапан
Удалите из него наконечник с пружиной и верните устройство на свое место

Если после этих манипуляций автомобиль завелся как ни в чем не бывало значит дело было именно в электромагнитном клапане, а если же поломка не исчезла значит причина не в нём.

Ну а наша пост ремонт топливного насоса высокого давления дизельного двигателя подошел к концу. Если у вас есть что добавить, исправить или посоветовать – будем рады увидеть это в комментариях.

Незабываем прочитать и про подробный ремонт форсунок и как уменьшить расход топлива на своем автомобиле и почему он вдруг резко увеличился.

А так же не забываем оставлять свои комментарии и замечания.

santavod.ru

Топливный насос высокого давления: что там внутри?

Сегодняшнее поколение водителей в своем большинстве ничего не слышали о тракторе ДТ-54, выпущенном на советских заводах количеством под миллион экземпляров. Вопрос на засыпку: что общего между ним, грузовым автомобилем КАМАЗ и японским джипом NISSAN SAFARI? Трактор, грузовик и легковой внедорожник.

Даже двигатели разнотипные: два первых транспортных средства оснащении дизелем, а Ниссан работает на бензине. Оказывается, что касается всех названных двигателей, на двигатель установлен топливный насос высокого давления (ТНВД).

Первым советским автомобильным двигателем с ТНВД был дизель «Коджу» (Коба Джугашвили), разработанный для ярославского грузовика Я-5. Работы по проектированию начались в 1931 году в одной из «шараг», организованных в те времена для некоторых представителей технической интеллигенции.

Здесь под руководством начальника КБ Н. Р. Бриллинга и был создан дизельный двигатель, окончательно доведенный к 1935 году и получивший название «НАТИ-Коджу». На нем был установлен рядный ТНВД, изготовленный на Самарском карбюраторном заводе. В силу ряда причин Я-5 не пошел в серию. Однако все наработки в дальнейшем были использованы на последующих двигателях.

Функции ТНВД

Рассматриваемое устройство используется в двигателях внутреннего сгорания (ДВС), оснащенных впрыском топлива. В основном это дизели, но, с появлением инжектора, установка ТНВД стала применяться и на бензиновых моторах. Служит он для того, чтобы подать на форсунки горючее с высоким давлением.

Причем, задача, которую выполняет этот прибор, не сводится только к одной функции. Горючее должно подаваться в определенном количестве и в нужный для каждого цилиндра момент времени.

Необходимо уточнить место ТНВД в системе питания. Высоконапорный насос служит для увеличения давления и располагается в середине топливной системы ДВС (между баком и подающими форсунками).

Горючее к нему подается электрическим насосом, расположенным снаружи или внутри топливного бака. Его давления хватает, чтобы транспортировать топливо к первичной (низконапорной) полости ТНВД. А в камеру сгорания солярка впрыскивается форсунками.

Разновидности насоса

Как известно, существует несколько видов топливного впрыска:

Моновпрыск — когда вместо карбюратора на всасывающий коллектор устанавливается одна общая форсунка. Сегодня практически не применяется.
Распределенный (многоточечный). Перед каждым цилиндром установлена своя форсунка, причем горючее подается не в цилиндр, а во впускной коллектор (непосредственно перед клапаном). Момент впрыска задается обычно электроникой. Ей же регулируется и объем подачи горючего.
Прямой или непосредственный впрыск. Горючее впрыскивается сразу в цилиндр двигателя (топливно-воздушная смесь образуется в процессе такта всасывания).

Для каждого вида впрыска применяются и соответствующие разновидности топливного насоса высокого давления. Известны 3 вида этих устройств:

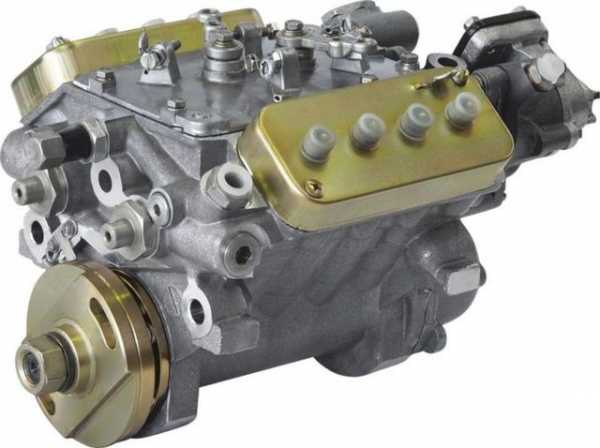

Рядный прибор — представляет собой несколько секций одинаковых насосов, каждый из которых питает свою форсунку. По своему устройству единичные секции абсолютно одинаковы. Эти приборы устанавливались ранее на дизельных двигателях и работали по жесткой программе от газораспределительного механизма (ГРМ) двигателя.
Распределительный одноплунжерный насос — работает также синхронно с вращением коленчатого вала. На 4-тактном двигателе рабочий процесс происходит за 2 оборота коленвала. Насосный вал в это время совершит 1 оборот, а рабочий плунжер подаст очередную порцию топлива на каждую форсунку. Распределительные насосы чаще всего используются в моторах легковых автомобилей.
Магистральный ТНВД. Этот прибор работает независимо по отношению к коленчатому валу. Его задача заключается лишь в создании необходимого давления в топливной магистрали, которую называют еще топливной рампой. Последняя является своего рода гидравлическим аккумулятором. Открыванием форсунок управляет электронный блок управления (ЭБУ) при помощи электромагнитного клапана. Топливный насос высокого давления такого типа применяется в системах впрыска Common Rail.

Рядный ТНВД

Конструктивно он состоит из отдельных нагнетающих секций, выполненных в виде плунжерных пар (поршень-втулка). Сопряженные детали изготавливают из высокопрочной износостойкой хромованадиевой стали, азотированной и закаленной до высокой твердости. После шлифовки внутреннюю поверхность втулок подвергают двукратному хонингованию: сначала крупной абразивной пастой, затем — мелкой. Плунжер доводят с помощью суперфинишной обработки.

При сборке ТНВД используется селективный метод подбора плунжерных пар. Детали сортируют по группам с отклонением между собой до 2-х микрон, поэтому детали разных узлов — невзаимозаменяемые.

Нагнетание топлива плунжером происходит за счет отсечки некоторого объема горючего и последующего сжатия в напорной магистрали. Поршень перемещается роликовым толкателем от кулачкового вала насоса, получающего вращение от коленвала. За два оборота коленвала каждый плунжер совершит один рабочий ход.

Количество горючего регулируется с помощью приводной зубчатой рейки, которая имеет механический привод от педали газа, либо перемещается шаговым двигателем от сигнала ЭБУ. Для этой цели плунжерная поверхность снабжена винтовой канавкой. Рейка с помощью зубчатой передачи поворачивает в корпусе направляющие гильзы, вследствие чего изменяется угловое расположение винтовой канавки, а, следовательно, и объем топливной порции.

Начало впрыска регулируется автоматически по частоте вращения двигателя. Этой цели служит центробежный регулятор момента впрыска. Он располагается в приводной муфте (черный маховик слева на первом фото). Внутри этот узел состоит из 2-х полумуфт, упруго разделенных между собой тангенциально расположенными пружинами и грузами. При увеличении оборотов за счет центробежной силы грузов пружины сжимаются, и кулачковый вал поворачивается на некоторый угол относительно приводной муфты, тем самым создавая опережение впрыска.

Несмотря на возраст конструкции, рядные насосы до сих пор используются на дизельных двигателях грузовых автомобилей. Это вызвано их высокой надежностью и неприхотливостью в отношении качества топлива. В качестве примера показан ТНВД 8-цилиндрового двигателя автомобиля КАМАЗ. Для сокращения осевых габаритов он выполнен V-образным, хотя все равно является рядным.

ТНВД распределительного типа

Этот прибор по сравнению с рядным обладает двумя преимуществами: он меньше его по размерам и более равномерно работает. Если рядные насосы устроены все одинаково, этого нельзя сказать в отношении распределительных аппаратов.

Во-первых, они разделяются по типу рабочего органа: плунжерного типа, или роторного. Во-вторых, — по типу привода: с торцевыми, внешними, или внутренними кулачками. Торцевой или внутренний привод работает в более благоприятных условиях, в связи с тем, что внутренние силы уравновешены, чего не скажешь о внешнем приводе.

Несмотря на указанные выше достоинства, распределительные аппараты менее долговечны. Это объясняется спецификой их работы. В то время как в рядных механизмах каждый плунжер в течение одного рабочего цикла совершает одно возвратно-поступательное движение, в распределительных устройствах рабочий плунжер за это время сделает столько ходов, сколько в двигателе цилиндров. Поэтому износ будет намного быстрее.

Рассмотрим кратко устройство и принцип работы одноплунжерного торцевого распределительного прибора. Слева можно заметить ведущий вал, приводящий во вращение 3 механизма: ротор шиберного насоса подкачки, ведущий приводной кулачок и шестерню механизма регулирования подачи.

Соосно и синхронно с приводным валом вращается подвижный торцевой кулачок, жестко соединенный с рабочим плунжером. Оба кулачка (ведущий и рабочий) снабжены выступами по количеству цилиндров двигателя. Рабочий поджимается пружиной к ведущему кулачку. Когда выступы наезжают друг на друга, рабочий кулачок перемещает плунжер в направлении выходных штуцеров (на фото справа).

При этом плунжер отсекает дозу горючего из низконапорной полости, сжимает запертый объем и выталкивает его в один из выходных каналов, расположенных радиально в распределительном блоке. Поскольку плунжер вращается, будучи жестко связанным с коленчатым валом (но в 2 раза медленнее), при каждом последующем ходе нагнетающее отверстие плунжера совпадает с очередным выходом.

Лопастной насос всасывает горючее из топливного бака и подает его в камеру низкого давления. Распределительные насосы, подобно рядным, имеют механизм регулировки количества подаваемого топлива. Он может быть автоматическим (центробежным), или от ЭБУ. На фото показан как раз такой насос. Прямоугольная коробка, расположенная сверху, есть не что иное, как электронный блок управления количеством подаваемого топлива.

Область применения распределительных насосов — легковые автомобили, хотя встречаются и на грузовиках.

Магистральный ТНВД

Само название говорит об особенностях работы устройства. Этот насос обслуживает не отдельные форсунки, как рядный или распределенный, а одну общую магистраль, которая служит своего рода аккумулятором. В связи с тем, что конструкция освобождена от распределительной функции, она имеет более простое строение в сравнении с двумя предыдущими.

В качестве рабочих органов аппарат содержит от одного до трех нагнетающих плунжеров. Посредством кулачкового вала они поочередно совершают поступательные движения: по ходу нагнетания от кулачкового механизма, в обратную сторону — посредством пружины.

При этом горючее из низконапорной полости отсекается и подается к напорному штуцеру. Количественный состав смеси регулируется электромагнитным дозирующим клапаном, управляемым электроникой.

На рисунке показана схема топливного насоса магистрального типа. Чаще всего такие устройства применяются в системах Common Rail.

Бывает ли ТНВД на бензиновом двигателе?

Почему бы и не быть ТНВД у бензинового двигателя? Пуркуа па? — как говорят французы. В частности, ТНВД устанавливают на бензиновых моторах GDI — оснащенных системой прямого впрыска. Известно, что прямой впрыск используется в дизельных системах.

Так вот — работа система GDI является симбиозом дизельного и бензинового рабочего процесса. Бензин впрыскивается аналогично дизельному двигателю, а воспламенение топливно-воздушной смеси осуществляется не от калильной свечи, а от свечи зажигания, как в карбюраторном. В этом случае используются насосы распределительного типа.

Ремонт насосов высокого давления

Насос насосу рознь. Бензонасос вазовской «копейки» можно было отремонтировать в течение 15-ти минут. Отвернул 3 крепежных винта, и весь механизм — буквально на ладони. Засорившиеся клапаны легко продуваются, а если прохудилась диафрагма — достаточно купить копеечный ремкомплект и поставить его вместо неисправной детали.

Ремонт же топливных насосов высокого давления на коленке не сделаешь. Во-первых, даже причину неисправности определить не так легко, невзирая на встроенную в современных ЭБУ самодиагностику.

Один и тот же внешний симптом может вызываться неисправностью различных компонентов топливной системы, и даже других систем (например, состоянием газораспределительной системы или кривошипно-шатунной группы).

Поэтому ремонт ТНВД лучше выполнять на специализированных СТО с использованием современного диагностического и ремонтного оборудования.

В связи с широким распространением систем впрыска топливные насосы высокого давления являются одним из наиболее важных компонентов современного ДВС. Тенденция их развития заключается в переходе от секционных устройств к распределительным и магистральным. Последние особенно широко применяются в связи с появлением системы непосредственного впрыска Common Rail.

avtodvigateli.com

ремонт тнвд

Ремонт ТНВД своими руками (топливного насоса высокого давления) может потребоваться у любого дизельного двигателя после определённого пробега машины, ведь даже выполненные с высокой точностью и из износостойких материалов, детали насоса способны изнашиваться со временем, и их следует восстанавливать, или менять. В этой статье мы рассмотрим, как в гаражных условиях произвести диффектовку некоторых деталей насоса высокого давления (топливной аппаратуры) и как восстановить нормальную работоспособность ТНВД.

Конечно же на разных автомобилях могут быть конструктивные отличия в топливной аппаратуре и описать в одной статье ремонт насосов различных марок и моделей не реально, с учётом всех нюансов конструкции деталей и их износа. Но всё же на большинстве машин принцип работы ТНВД одинаков и если и есть какие то существенные отличия (например один плунжер или несколько), то они будут по возможности учтены.

Если вы не имеете слесарных навыков и навыков пользования мерительными инструментами, то всё же советую для ремонта вашего ТНВД (особенно самых свежих иномарок) обратиться в специализированную мастерскую, и не смотря на то, что грамотный ремонт топливной аппаратуры достаточно дорог, всё же потратиться стоит.

Ну а тем кто дружит с техникой с малых лет и привык всё делать сам, разобрать механизм любого насоса и после этого выявить изношенные детали, ну и разумеется заменить их, не составит труда. Особенно на более простых дизельных машинах не самых свежих годов выпуска. Конечно же для более точной диагностики могут понадобиться некоторые приспособления, но некоторые из них можно купить или сделать самому.

ТНВД любого дизеля очень важный и высокоточный агрегат, от состояния которого напрямую зависит нормальная работа дизельного двигателя. И в задачи насоса входит не только подача дизельного топлива к форсункам под высоким давлением, но ещё и точное изменение количества топлива (за единицу времени) в зависимости от оборотов коленчатого вала двигателя. Также с помощью специального электроклапана, установленного в ТНВД, производится глушение дизеля.

Так же в задачу насоса высокого давления входит вакуумная корректировка количества требуемого топлива, при изменении оборотов турбокомпрессора, установленного на двигателе. Так же в насосе есть устройство для снятия показаний оборотов (для тахометра автомобиля).

Ещё в ТНВД имеется система для корректировки работы насоса (подачи нужного количества топлива) в зависимости от температуры охлаждающей жидкости и соответственно самого двигателя. Ну и имеется вакуумное управление оборотами дизельного мотора в зависимости от работы (включения- выключения) кондиционера.

На насосе так же имеется устройство для регулировки минимальных и максимальных оборотов двигателя, так же для регулировки номинальной подачи топлива и изменения угла опережения впрыска топлива (подобно опережению зажигания на карбюраторных моторах).

Зная все вышеописанные функции (на самых современных дизелях могут быть и дополнительные) и какой механизм (деталь) насоса их осуществляет, можно легко выявить изношенный или неисправный механизм, в случае какой то неисправности и устранить её. Но начнём с самых мелких неисправностей.

Ремонт ТНВД — выявление и устранение неисправностей.

Ниже будут описаны некоторые важные детали ТНВД, их диагностика и устранение неисправностей.

Устранение утечки топлива.

Самая частая неисправность на подержанных дизельных иномарках возрастом старше 5 лет — это подтекание топлива из-за изношенных резиновых уплотнений (колечек, манжет). Выявляется просто: нужно на работающем двигателе покачать за ось рычага, указанную жёлтой стрелкой (см. фото чуть ниже) и если при этом наблюдается утечка топлива, то резиновые колечки следует заменить.

Для этого следует снять крышку насоса, вытолкнуть ось из посадочного отверстия и внимательно осмотреть ось и само отверстие, возможно они изношены. При выработке на оси (впадина) её желательно восстановить хромированием или хотя бы цинкованием, затем заменить резиновое уплотнительное колечко новым.

На свежих иномарках может быть два или даже три уплотнительных кольца и они как правило не текут, даже если ось изношена. Если у вас более старая машина и в насосе всего одно кольцо, да ещё и выработка, то лучше отдать оську токарю и проточить дополнительную канавку для ещё одного колечка, и течь прекратится на долго.

Но на большинстве ТНВД пружина рычага давит на него и перекашивает оську, неравномерно изнашивая её. От этого получается неравномерная выработка и ось начинает болтаться. От этого новые резинки (уплотнительные колечки) будут изнашиваться довольно быстро, опять начнётся подтекание топлива и это не дело.

Для нормального восстановления следует проточить оську, чтобы устранить элипсную выработку, а затем исходя из проточенного диаметра на оси, следует изготовить (выточить) ремонтную втулку из бронзы, которая запрессовывается в крышку насоса. Разумеется отверстие для оси в крышке тоже немного рассверливается и обрабатывается развёрткой под наружный диаметр втулки, отверстие на пару соток меньше чем наружный диаметр втулки — под прессовую посадку (запрессовку).

Таким образом можно увеличить ресурс этого узла в несколько раз, так как бронза имеет довольно низкий коэффициент трения и износ как втулки, так и оськи будет минимален. Всё собирается в обратной последовательности с новыми уплотнительными колечками.

А вообще на ТНВД довольно много уплотнительных колец (см. фото слева), которые со временем могут потерять герметичность и в продаже бывают различные ремкомплекты с новыми уплотнениями, которые следует приобрести и заменить.

Электромагнитный клапан.

Предназначен для перекрывания подачи топлива при повороте ключа зажигания, то есть для глушения дизельного мотора (так же часто используется для подключения к нему противоугонных систем). На большинстве насосов установлен сверху на головке насоса 4 — это видно на самом верхнем фото, там клапан показан под цифрой 8, а его клемма под цифрой 6 (так где место подсоединения трубок высокого давления к насосу).

При выходе его из строя, дизельный двигатель внезапно глохнет и не запускается. Проверить работоспособность этого клапана очень просто и я уже писал в статье про основные неисправности дизельного двигателя (советую почитать, статья находится вот тут, а вторая часть вот здесь).

Но мне не трудно повторить и в этой статье. Сначала проверяем не оборвался ли провод, приходящий к клапану. Если он на месте, то теперь следует убедиться, из-за чего клапан не работает: из-за его поломки (заедания) или из-за порчи провода, подающего к нему напряжение. Берём кусок провода и подсоединяем его одним концом к плюсовой клемме аккумулятора, а второй конец к клемме клапана.-

Если слышно щёлчок срабатывания клапана, при подсоединении к нему провода под напряжением, то клапан исправен и нужно искать причину в проводке (проверить целостность провода от замка зажигания до клапана — возможно не провод испорчен, а просто клемма на каком то разъёме отошла или окислилась). Подсоединив отдельный провод от батареи к клапану, так можно доехать домой, а на досуге заняться проверкой целостности проводки, или обратиться к автоэлектрику..

Если же при подсоединении к клапану отдельного провода (от батареи) с напряжением 12 в не слышно щелчка, значит вышел из строя сам электромагнитный клапан (возможно сгорела катушка селеноида, выявляется прозвонкой катушки) и его следует заменить.
Чтобы не вызывать эвакуатор и иметь возможность доехать до своего гаража (или сервиса) с неисправным клапаном, следует вывернуть из корпуса ТНВД корпус клапана ( на большинстве машин ключ на 24) и затем удалить из клапана пружину 3 и запорный элемент 4 c резиновым клапаном 5 (см. фото), перекрывающий подачу топлива (можно заодно почистить сетку 6).
Затем нужно ввернуть на место корпус клапана и подсоединить к нему клемму с проводом, или изолировать (чтобы она не замкнула на массу) и можно двигаться дальше, за новым клапаном в магазин или пока ехать домой.
Только следует учесть, что теперь заглушить мотор привычным способом не получится, а только лишь если снизить обороты до самых малых, затем нажать на тормоз и и отпустить сцепление, чтобы мотор заглох.
Система автоматического понижения оборотов и опережения при прогреве дизельного двигателя.
Эта система, установленная на насосе, работает в автоматическом режиме и по мере прогрева мотора сбавляет обороты до холостых оборотов, нужных для прогретого двигателя. И при выходе её из строя мотор может заводиться и глохнуть, или наоборот обороты могут не сбавляться при прогреве мотора.
Система устроена так: в корпусе имеются два штуцера, к которым подсоеденяются два шланга от системы охлаждения двигателя и по этим шлангам циркулирует антифриз. В корпус вмонтирован термоэлемент с штоком, а шток связан механически (давитна рычаг) с рычагом подачи газа.
И шток при холодном моторе задвинут внутрь, но когда мотор заведётся и температура антифриза повышается, шток от повышения температуры начинает выдвигаться (преодолевая сопротивление пружины рычага) и давить на рычаг, постепенно сбавляя обороты двигателя. Чем горячее мотор, тем ближе обороты к холостым.
Но рычаг, на который воздействует шток термоэлемента (шток под резиновым чехольчиком — см. фото слева), связан ещё и с тягой, которая меняет опережение впрыска, ведь холодному дизелю нужен более ранний угол опережения, а прогретому мотору более поздний. Сила прижатия рычага пружиной регулируется специальным винтом с контргайкой, так же имеется ещё один винт, который регулирует свободный ход рычага.
Узнайте в мануале двигателя какие должны быть холостые обороты на вашей машине и с помощью регулировочного винта 1 добейтесь нужных оборотов, если они больше или меньше рекомендуемых заводом. Когда двигатель прогрет, пластина рычага регулятора должна ложиться полностью на регулировочный болт.
На большинстве дизельных иномарок, система по мере прогрева двигателя должна сбавлять обороты с 1100 об./мин. — на холодном моторе до 850 об./мин. — на прогретом моторе с коробкой автоматом и 750 об/мин — на прогретом моторе с механической коробкой ).
Плунжерный распределительный механизм подачи топлива.
Иногда бывает так, что машина простояла несколько дней или даже недель, и после попытки завести дизельный двигатель, он не запускается. Это бывает из-за наличия в топливе воды. Бывает конечно, что дизель после долгой стоянки не заведётся и по другим причинам, например из-за разряжения аккумуляторной батареи, окисления её полюсных штырей, завоздушивания ТНВД, проблем с противоугонкой и т.д.
Но как я уже упомянул выше, часто бывает, что мотор не заводится из-за наличия воды в дизельном топливе. Она может присутствовать в топливе после неудачной заправки, или просто у вас полупустой бак и в зимнее время конденсат в баке будет обязательно (зимой всегда следует держать бак по возможности полным, или применять специальные добавки в топливо, преобразующие воду.
Так вот, на большинстве ТНВД, например таких известных фирм как Diesel-Kiki, Bosch, Nippon Denso, при попадании воды в топливный насос высокого давления происходит поломка, как самого плунжера распределителя, так и его привода или к поломке шаровой опоры привода дозатора. Вероятность поломок усугубляется временем простоя машины с водой в ТНВД. И чем больше время простоя, тем больше вероятность поломки.
Так как сам плунжер, да и другие детали насоса, изготовлен с высокой точностью и двигается в своём посадочном отверстии с очень малыми зазорами. И при наличии воды в топливе и попадании её в эти зазоры, детали начинают корродировать и коррозия намертво схватывает пары трения (плунжер с дозатором и гильзой). Инженерам за рубежом, которые производят дизельные иномарки, и в голову не приходит, что в нашем топливе может присутствовать вода.
На наших же дизельных грузовиках имеется специальный фильтр отстойник (фильтры предварительной, грубой и тонкой очистки, а также фильтры форсунок) и вода не так страшна. Поэтому, кто не хочет иметь поломок дорогущего фирменного ТНВД (новый фирменный насос стоит примерно 1000- 1500$) и попасть на его дорогой ремонт, то советую доработать топливную систему вашей дизельной иномарки, как я описал вот в этой статье.
Избежать поломок можно: если ваша машина долго стояла (например вы улетали в отпуск) и по приезду вы не уверены в том, что в топливе полностью отсутствует вода, то советую не заводить сразу двигатель стартером, а попробовать сначала скинуть ремень ГРМ, (нанесите перед этим метки на ремне, относительно всех шкивов, или выставите все шкивы — коленвала, распредвала и привода ТНВД по заводским меткам). После снятия ремня, следует попробовать тихонько прокрутить шкив ТНВД рукой (по часовой стрелке).
Если провернуть рукой шкив удаётся (он проворачивается с переменным сопротивлением, то есть когда кулачки внутреннего механизма набегают и толкают плунжер, то шкив насоса крутится с переменной нагрузкой и это нормально), то значит всё в порядке и можно возвращать ремень ГРМ на место, выставив все шкивы по заводским меткам.
Если же рукой провернуть шкив ТНВД не удаётся, значит следует разбирать насос и пробовать проливать плунжер керосином, чтобы извлечь его для удаления коррозии. Бывало, на долго стоящих машинах, при попадании воды, плунжер намертво прихватывает к гильзе и приходилось выпрессовывать его прессом. Но перед этим как я уже говорил, следует хорошенько залить плунжер керосином или вэдэшкой (WD-40) и подождать несколько часов, чтобы всё откисло и тогда возможно пресс не понадобится.
Чтобы добраться до плунжера, разумеется следует снять ТНВД с двигателя и разобрать его. Перед снятием и разборкой новичкам советую фотографировать все этапы разборки, это поможет потом всё собрать быстро и без проблем. И следует запомнить золотое правило, перед тем как снимать ТНВД с мотора, пометьте все шкивы (распредвала, коленвала и насоса) относительно ремня (меток на ремне) или их меток на двигателе.

Чтобы снять насос с двигателя, разумеется потребуется отсоединить топливные трубки высокого давления, трос газа, шланги от термодатчика, провода, и т.д. (на некоторых машинах потребуется снять кое что ещё, смотрим по месту и фотографируем).
Перед откручиванием двух гаек, удерживающих ТНВД на двигателе (на некоторых три гайки или болта), следует обязательно пометить фланец насоса (его точное расположение) относительно посадочного места в двигателе, чтобы потом установить ТНВД так как он стоял (иначе измените опережение впрыска и будут проблемы).
Перед разборкой насоса, обязательно отмойте его снаружи дизельным топливом, а особо стойкие загрязнения следует мыть очистителем карбюратора. Отмытый снаружи и идеально чистый насос, даст гарантию, что никакая грязь не попадёт внутрь.
Сняв и уложив ТНВД на верстак, застеленный чистой белой тканью или бумагой, переверните его шкивом вниз, чтобы при снятии головки насоса, не высыпались пружины и ролики с шайбами. И потом вы перепутаете места каждого ролика, а ведь у каждой детали имеется своё приработанное место и менять детали местами очень не желательно.
И чтобы потом при сборке всё грамотно собрать, следует каждую снятую деталь пометить относительно своего места, маркером нужного цвета (или цифрами). И лучше аккуратно извлечь обойму с роликами и отложить её в отдельное место, и при сборке все ролики, относительно обоймы, будут на своих местах. К тому же у каждого ролика имеется своя шайба, которая установлена плоской стороной к ролику.
Ролики (см. фото слева) следует внимательно осмотреть на наличие раковин, сколов или сильной выработки. При обнаружении таких деффектов их очень желательно заменить новыми. При вращении приводного шкива насоса, через подпружиненную муфту вращающий момент передаётся на кулачковую шайбу, по которой обкатываются ролики. На поверхности шайбы тоже не должно быть сколов, забоин и сильной (ступенчатой) выработки.
Когда ролик набегает на вершину кулачка (роликов и кулачков 4 штуки, если цилиндров в двигателе 4), то механический давящий контакт заставляет плунжер двигаться поступательно и при этом ещё и вращаться вокруг своей оси. И благодаря этому вращению, а так же тому, что на плунжере имеются ещё и четыре канала, он выталкивает топливо в нужный топливный канал в головке насоса (каналов четыре, если четырёх-цилиндровый мотор).
Через один из четырёх каналов топливо далее проталкивается в топливную трубку высокого давления и далее на форсунку нужного цилиндра двигателя. И так плунжер работает попеременно, проталкивая топливо под высоким давлением, для каждого цилиндра дизельного мотора. При определённом положении плунжера, он распределяет топливо в нужный топливный канал на выходе из головки насоса. Всё это конечно описано упрощённо, но зато надеюсь новичкам хоть немного понятно.
При разборке тщательно промываем все детали и если они без деффектов, устанавливаем на место. А как проверить плунжерную пару на износ, будет описано ниже, в другом разделе. Еще следует осмотреть и проверить дозатор и муфту грузов регулятора, но об этом в разделе ниже.
Дозатор ТНВД и муфта грузов регулятора.
Когда дизельная машина долго стояла, то при наличии воды в топливе, могут произойти не только неприятности с плунжером, описанные выше, но ещё коррозия может прихватить (приклинить) и дозатор, муфту грузов регулятора. При этом дизельный двигатель будет неустойчиво работать на холостых оборотах, временами самопроизвольно повышать обороты или наоборот сильно снижать их и от этого глохнуть.
При этом цвет выхлопа из глушителя нормальный (сизый дым из выхопной трубы не идёт). Разумеется от этой неисправности следует избавляться, произведя несложный ремонт ТНВД своими руками.
Для этого следует сначала полностью выкрутить винт номинальной подачи, обязательно пометив его резьбу, чтобы потом вкрутить так как он был. Но можно посчитать витки резьбы до контргайки или обороты винта при его выкручивании (винт показан на фото слева). Осмотрите кончик винта, который без резьбы и саму резьбу.

Если конец винта и резьба покрыты тёмным налётом от коррозии, то для начала удалите коррозию 1500-ой наждачной бумагой.

Далее следует снять верхнюю крышку насоса и проверить подвижность муфты 1, подвижность грузиков регулятора, ну и подвижность дозатора 3 (см. рисунок ниже).
Если муфта трудно перемещается или вообще не перемещается, но при этом рычаги 2 и дозатор 3 не поломаны и легко двигаются, то снимать топливный насос высокого давления с вашего дизельного мотора совсем не обязательно. Для начала ослабляем контргайку 4 (на гайке может быть как правая, так и левая резьба и поэтому пробуем крутить в разные стороны) и выкручиваем ось 5.
Но прежде чем вынимать ось 5, следует придержать шестерню 8 и грузики 10 (вместе с обоймой 9 и муфтой 1 регулятора), чтобы они не выпали во внутрь ТНВД. Придерживая детали, извлекаем оську 5, а после шестерню 8 и грузики 10, при этом следите чтобы не упали шайбы 6 и 7. После извлечения оси 5, осмотрите её поверхность, и если на неё налёт от коррозии, удалите его самой мелкой наждачной бумагой (2000-ой) или шерстяной ветошью с полировальной пастой.
После этого следует надеть на оську 5 муфту 1 и повращать её на оси, а так же подвигать муфту вдоль оси. То есть следует добиться лёгкого перемещения деталей, и остаётся все детали промыть в чистом дтизельном топливе и собрать регулятор обратно. Новичкам советую в процессе разборки делать снимки хотя бы на мобильный телефон, это потом поможет правильно всё собрать.
Проверка давления плунжерной пары.
На изрядно поездивших дизельных иномарках случается такой парадокс: холодный мотор нормально заводится, но стоит поездить на машине и потом заглушить двигатель, то горячий мотор уже не заводится.
Некоторые водители откладывают ремонт ТНВД и ездят так, перевозя с собой канистру с водой. Стоит полить холодной водой на горячий ТНВД, вылив не менее пяти литров и охладив его, и дизель только после этого заводится. Казалось бы чудеса, но здесь ничего сверх естественного нет.
А всё дело в том, что такая неисправность происходит от того, что плунжерная пара изношена и уже не развивает необходимое давление, для надёжного пуска двигателя. А холодный мотор заводится потому, что холодное топливо, в холодном насосе, имеет вязкость выше, чем горячее топливо, а чем выше вязкость топлива, тем больше давление, развиваемое плунжерной парой.
Некоторые автовладельцы, чтобы запустить дизель с сильно изношенным плунжером, добавляют в соляру, находящуюся в насосе, моторное масло, чтобы повысить вязкость). Но сами понимаете, что это не дело и ТНВ требуется проверка давления и ремонт.
Проверить состояние плунжерной пары можно двумя способами: первый это снять ТНВД и отвести его в специализированную мастерскую. Но диагностика и ремонт может стоить денег и не малых (цена зависит от региона), поэтому тем кто любит всё делать своими руками, или не имеет толстого кошелька, лучше использовать второй способ.
К тому же второй способ проверки можно сделать даже не снимая ТНВД с двигателя. Но для этого потребуется специальный прибор, например как на фото слева (на фото прибор ТАД-01А) , который следует купить. Можно использовать и более старый прибор модели КИ-4802, или сделать его самостоятельно.
Для самодельного прибора следует выточить трубку, с одной стороны которой нарезается внутренняя резьба и вворачивается мощный манометр, рассчитанный на давление не менее 350 кг/см². С другой стороны трубки нарезается наружная резьба М12х1,5 (для иномарок) или М14х1,5 (для отеч. машин). Ну и ещё не помешает сбоку трубки просверлить и нарезать резьбу для клапана (чтобы стравливать давление).
Прибор вкручивается в ТНВД (вместо одной из топливных трубок или в центральное отверстие головки насоса, взамен выкрученного болта пробки 7, на самом верхнем фото. И после вкручивания прибора замеряется давление топлива, создаваемое плунжером (мотор если не заводится, то просто крутим стартером). Если давление на манометре будет менее 300 кг/см², то плунжерная пара изношена и следует её восстанавливать (например напылением), или покупать новую.
Очистка сеток после ремонта ТНВД.
Раз уж насос сняли с двигателя, обязательно следует произвести профилактические работы по очистке (промывке) сетчатых фильтров, которых в ТНВД несколько штук. Сколько их, зависит от конструкции насоса, но на большинстве моделей насосов месторасположение сеток показано на фото чуть ниже. Сеточки следует вынуть и тщательно промыть в дизельном топливе, при промывке особо грязных сеточек, их следует чистить зубной щёткой.
Напоследок скажу пару слов о современных ТНВД с электронным приводом на некоторых иномарках (например «Toyota Crown») их начали устанавливать в последнее время. На этих насосах нет ни тросиков, ни рычагов с пружинами, а только электроприводы (селеноиды) и шаговые электро-двигатели. И такие насосы не могут нормально обслужить и настроить не только автовладельцы, но и многие ремонтники в автосервисах.
Что тут можно сказать, не стоит утверждать, что они не ломаются, но вот отремонтировать их в большинстве мелких городов не удастся, так как нет ни грамотных ремонтников ни запчастей (если только запчасти Б/У на разборках).
Даже просто отрегулировать такие насосы без электронного диагностического оборудования не получится, так как всеми приводами (селеноидами и электро-моторчиками) управляет бортовой компьютер. И на такие насосы стоит только молиться, заливать только хорошее и отстоенное топливо и чаще менять топливные фильтры.
И последнее: заправляйтесь на проверенных автозаправочных станциях, зимой по возможности поддерживайте бак полным, и периодически чистите сеточки и вовремя меняйте топливные фильтры. Вообще советую менять топливные фильтры даже раньше срока, рекомендованного заводом изготовителем, ведь их рекомендации рассчитаны на европейское топливо, а не на нашу бурду.
Следует помнить, что топливный насос высокого давления очень точный и дорогой агрегат. А ремонт ТНВД своими руками для новичков (особенно насосы с электронным управлением) не так уж прост, но всё же возможен, успехов всем.
Ну а кто хочет научиться обслуживать современные дизеля и зарабатывать на этом деньги, то кликаем на банер ниже и учимся.
suvorov-castom.ru
Топливный насос высокого давления – тонкости ремонта + Видео » АвтоНоватор
Ключевым конструктивным узлом системы впрыска двигателя, работающего на дизельном топливе, является топливный насос высокого давления (ТНВД).
Основные элементы и схема топливного насоса высокого давления
ТНВД выполняет задачу по подаче в определенный момент и под определенным давлением в цилиндры дизеля четко отмеренных объемов автомобильного топлива.
Другими словами, данное устройство несет ответственность за правильную циркуляцию по топливной системе горючего.
По варианту подачи топлива насосы высокого давления дизельных двигателей подразделяют на агрегаты с аккумуляторным впрыском и непосредственного действия. Во втором случае процессы впрыска и нагнетания протекают в один и тот же момент, а необходимое давление распыления горючего обеспечивается движением плунжера.
Главный элемент ТНВД – плунжерная пара. Она представляет собой небольшой по диаметру длинный поршень (как правило, диаметр устройства в несколько раз меньше его длины), который максимально плотно подогнан к рабочему цилиндру. Зазор между ними (он носит название прецизионного сопряжения) никогда не превышает 1–3 мкм. В рабочем цилиндре размещаются впускные клапаны (два или один), через которые подается горючее. Затем оно через выпускной клапан выталкивается наружу плунжером.
Конструкционно насосы делят на три вида:
распределительный: в нем устанавливают 1 либо 2 плунжера, осуществляющие нагнетание топлива и их распределение по имеющимся цилиндрам;
рядный: располагает отдельной плунжерной парой;
магистральный: они отвечают за нагнетание в аккумулятор топлива.
Регулировка и ремонт топливного насоса высокого давления – особенности процесса
Необходимость ремонта ТНВД может быть вызвана несколькими причинами. Наиболее частыми из них принято считать следующие:
Износ насоса. Определить его несложно по таким явлениям, как громкая и неравномерная работа двигателя, усложненному его запуску в горячем состоянии, потере мощности.
Применение дизельного топлива низкого качества. Горючее применяется для движущихся узлов ТНВД в качестве смазки. Если оно включает в себя те или иные примеси (частички грязи, капли бензина либо воды), его смазывающие возможности снижаются, что и становится причиной выхода из строя насоса.
Некорректная работа электронных устройств, установленных на транспортном средстве.
При ремонте ТНВД чаще всего требуется менять изношенные детали, а сделать это можно лишь разобрав устройство. В принципе, выполнить ремонтные работы самому не так уж и сложно, если вооружиться знаниями об устройстве топливного насоса, а также набором специального инструмента (тиски, газовый ключ, пинцет, комплект шестигранников и головок, штангенциркуль, отвертка). Но специалисты всегда рекомендуют доверять их мастерам СТО и автосервисов.
Как выполняется регулировка ТНВД?
Периодическая регулировка насосов высокого давления – это обязательная процедура, без которой невозможна нормальная и надежная работа всего дизельного двигателя. Проводится она на специальных стендах (например, на СДТА–1). С устройства демонтируют муфту опережения впрыска (она работает в автоматическом режиме), сцепляют кулачковый вал с приводом стенда.
После этого проводят необходимые проверки, в ходе которых выполняется регулировка равномерности и величины подачи горючего, а также начала подачи. Для этих целей применяется специальный механизм для привода шторки. Последняя вводится между мерительными цилиндрами и эталонными форсунками в тот момент, когда подача выключается, что не дает возможности топливу попасть в цилиндры.
Для регулирования начала подачи используют моментоскоп (небольшой по длине кусок топлипровода, к которому подсоединяется стеклянная трубка). А для того, чтобы отрегулировать момент начала подачи применяют регулировочные болты, которые вкручиваются в толкатели плунжеров.
carnovato.ru
Ремонт ТНВД дизеля: нюансы, особенности
ТНВД в системе питания дизеля. Нарушения в работе прибора, их внешние проявления. Как можно отремонтировать насос своими силами, последовательность действий. Советы для прибегающих к помощи специализированных сервисов.
У любого дизельного двигателя рано или поздно может потребоваться ремонт топливного насоса высокого давления. Как человеческое сердце с годами начинает «барахлить», так и этот аппарат подвержен возрастным изменениям. Наряду с естественным износом деталей, сказывается и заправка некачественным топливом. Дизельные агрегаты в этом плане более чувствительны, чем бензиновые моторы.
Предлагаемая статья поможет владельцам дизельных авто при возникновении проблем с топливным насосом. В ней также приводятся советы: как отремонтировать этот узел своими руками.
Устройство прибора
Топливный насос высокого давления (ТНВД) представляет собой самостоятельный узел системы питания двигателей внутреннего сгорания (ДВС), в первую очередь — дизельных. Хотя это устройство применяется и на бензиновых моторах с инжекторным впрыском, впервые оно было использовано именно на дизеле.
Главная функция его состоит в создании разницы давлений между напорной магистралью и камерой сжатия, чтобы обеспечить надежный впрыск горючего в полость цилиндра. Но этого мало.
Насос задает также последовательность подачи топлива к рабочим форсункам, то есть выполняет распределительную функцию. Помимо этого, он регулирует объем подачи в зависимости от режима движения (частоты вращения коленвала) и от некоторых других факторов: температура двигателя, включение и выключение кондиционера.
Наконец, подобно тому, как в карбюраторных моторах регулируется угол опережения зажигания, на дизельном двигателе ТНВД автоматически корректирует опережение момента впрыска.
Существуют насосы трех основных типов: рядные, с распределенным впрыском и магистральные. Устройство их рассматривается в отдельной статье. Здесь же стоит упомянуть лишь, что рядные насосы использовались до недавнего времени на грузовых дизельных автомобилях, тракторах и специализированной дорожно-транспортной технике.
Распределительные аппараты устанавливают на все легковые дизельные авто и на некоторые грузовые. Магистральные применяются в современных топливных системах Common Rail. Такие насосы лишены функции распределения топлива, эту задачу выполняет электронный блок управления двигателем (ЭБУ), который согласно программе командует рабочими форсунками.
Внешние проявления топливной недостаточности
Какие могут быть признаки неисправности топливного насоса? Как было сказано в начале статьи, основными причинами потери работоспособности ТНВД являются износ трущихся поверхностей и низкое качество топлива. Здесь можно уточнить, что под низким качеством солярки следует подразумевать и попадание в топливо воды. Ниже перечисляются внешние симптомы неблагополучной работы топливного насоса:
Затруднен пуск двигателя — скорее всего, наступил износ плунжерной пары (или пар), и насос не развивает нужного давления. Проверяется простым способом. Нужно положить на ТНВД тряпку, полить ее холодной водой и выждать несколько минут. После чего повторить попытку. Если двигатель заведется, значит, причина действительно в износе. При охлаждении происходит уменьшение зазоров в сопряжении и повышается вязкость топлива, в результате чего насос обеспечивает необходимое давление.
Потеря мощности. Из-за увеличившихся зазоров снижается давление впрыска, ухудшается работа всережимного регулятора оборотов.
Перегрев двигателя. Причинами могут быть неправильная работа автомата опережения впрыска. В этом случае нельзя откладывать ремонт ТНВД «на потом».
Растущий «аппетит» силового агрегата. Вызывается утечками топлива, износом плунжерных сопряжений, неправильным углом опережения впрыска.
Жесткая работа мотора, которая может быть следствием чересчур раннего момента впрыска и неравномерностью подачи солярки в разные цилиндры. Правда последнее на распределительных ТНВД практически невозможно, так что, скорее всего, дело в форсунках.
Черный выхлоп из выпускной трубы. Причина может быть в слишком позднем угле впрыска горючего.
Если есть уверенность в своих силах
При наличии перечисленных выше признаков необходимо подумать о ремонте топливного нагнетателя. Ниже рассматривается, как устранить некоторые неисправности аксиального ТНВД распределительного типа своими руками.
Следует оговориться, что прежде чем браться за эту работу, следует изучить устройство ремонтируемого агрегата, выяснить — какие могут понадобиться инструменты, потому что в некоторых случаях не обойтись без специальной оснастки, съемника, например.
Также следует приготовить фотоаппарат, чтобы фиксировать каждый этап разборки. В противном случае можно забыть — где находились те или иные детали. Для разборки необходимо приготовить подходящий стол и покрыть его чистой тканью или хотя бы листом белой бумаги. На полу не должно быть мусора, иначе случайно упавшую деталь можно и не найти.
Итак, что может самостоятельно сделать автолюбитель, не имеющий специальной квалификации?
устранить утечку топлива из корпуса насоса;
проверить исправность электромагнитного клапана;
проверить плунжерный механизм подачи горючего;
проверить автоматический регулятор частоты вращения;
очистить фильтрующие сетки;
проверить давление, развиваемое прибором;
отрегулировать автомат опережения впрыска.
Разборка и устранение утечек
Ниже описывается последовательность действий при самостоятельном ремонте ТНВД. На работающем двигателе отсоединяют тягу, соединяющую педаль газа с рычагом, регулирующим подачу топлива. После чего вручную покачивают рычаг в радиальном направлении, стараясь растянуть возвратную пружину.
Если через кольцевую щель не наблюдается просачивания солярки, значит, уплотнение не изношено. В противном случае требуется восстановительный ремонт сопряжения.
Пока насос еще не снят с двигателя, убеждаются в исправности электромагнитного клапана отключения подачи топлива. Если двигатель пускается и глушится при повороте ключа — клапан исправен. Как поступать в ситуации, когда этот компонент отказывает во время движения, будет рассказано несколько ниже.
Теперь же остается переходить к разборке насоса. Перед тем как отсоединять от агрегата топливные магистрали и электроподводку, необходимо протереть его корпус и соединения смоченной в солярке ветошью, после чего вытереть насухо, чтобы исключить попадание грязи в топливную систему. Снятый насос еще раз промыть, после чего снять крышку и слить с него топливо.
В первую очередь нужно разобрать привод регулировки подачи горючего и произвести ревизию уплотнений, а также оценить степень износа сопряженных деталей. Уплотнительные кольца обязательно меняют. Для этой цели необходимо купить ремкомплект для ремонтируемого прибора.
Что касается изношенных деталей, есть два способа отреставрировать их: восстановить изношенную ось с помощью хромирования, или выточить и поставить в корпус ремонтную бронзовую втулку. Корпус перед этим придется расточить.
Ремонт плунжерного механизма
Далее следует перейти к разборке и ревизии плунжерного нагнетателя. Отсоединяют от корпуса распределительную головку насоса, после чего кладут его шкивом вниз, чтобы не высыпались внутренности. Перед тем как вынуть кулачки, приводную шестеренку и муфту центробежного регулятора, нужно проверить, не заедают ли эти детали при движении, а затем, аккуратно поддерживая их пальцами, извлечь из корпуса.
Ролики, шайбы, оси кулачковой муфты целесообразно пометить маркером, потому что все сопряженные поверхности уже притерлись друг к другу, и будет лучше, если они так и останутся после сборки. После разборки нужно внимательно осмотреть детали на предмет обнаружения сколов или выработки. Сильно изношенные элементы следует заменить новыми.
Степень износа плунжерной пары оценить можно только приблизительно. Работоспособность прецизионного сопряжения проверяется после сборки насоса путем измерения его рабочего давления. Наконец, нужно продуть сжатым воздухом все фильтрующие элементы (сетки), после чего можно собирать насос в обратной последовательности.
Сборка и регулировка оборотов
Когда агрегат будет собран, нужно залить его соляркой, проворачивая вручную приводной валик, после чего можно устанавливать на место и подсоединять топливопроводы, шланги и электропроводку системы управления.
После того как мотор будет заведен, следует убедиться в правильности работы автомата опережения впрыска горючего, в зависимости от давления в полости низконапорного лопастного насоса. На этом блоке имеется свой регулятор холостых оборотов. При необходимости регулируют этот параметр, завинчивая или вывинчивая регулировочный винт.
Перед выполнением этой процедуры рекомендуется запомнить положение винта, сосчитав количество выступающих из контргайки витков резьбы, чтобы, в крайнем случае, вернуться к исходной настройке. В мануале на двигатель указывается требуемое количество оборотов на холостом ходу двигателя. Обычно они понижаются с 1100 оборотов после запуска до 750 — после прогрева дизеля с механической коробкой, и до 850 — на двигателе с автоматом.
Проверка давления
В заключение проверяют давление в напорной магистрали, что является косвенной проверкой состояния плунжерной пары. Для этой цели понадобится манометр, рассчитанный на давление до 350 бар, соединительный шланг для подключения к насосу и переходник, включающий в себя стравливающий клапан.
В качестве измерительного прибора подойдет манометр ТАД-01А или более старый — КИ-4802. Если переходника в продаже не найдется, придется изготовить его самостоятельно.
Конечно, необходимо принимать во внимание размеры присоединительной резьбы, и куда планируется вворачивать соединительный шланг. Для измерения прибор подключают к центральному отверстию распределительного блока или к одному из напорных штуцеров.
После присоединения манометра к ТНВД проворачивают вал насоса с помощью стартера и фиксируют показание стрелочного индикатора. Если прибор показывает больше 250 атмосфер — это нормально (при работающем двигателе давление будет выше).
Аварийный ремонт электромагнитного клапана
Как было обещано выше, несколько слов о том, что делать, если откажет в пути электромагнитный клапан отключения топлива. В этом случае двигатель внезапно остановится. Правда, причин этому может быть несколько. Чтобы отбросить версию неисправности электроклапана, его необходимо исключить из работы, поскольку в нормальном режиме он всегда открыт.
Для этого нужно снять питающий провод, изолировать его от массы, после чего вывернуть клапан, удалить из него наконечник с пружиной и поставить устройство обратно. Если двигатель все равно не заведется, причина, очевидно, — в чем-то другом. Если же мотор запустится, нужно искать неисправность в клапане.
Чтобы делать это не в дороге, нужно сначала добраться до дома. Правда глушить двигатель потом придется грубо, но просто: поставить машину на ручник, включить повышенную передачу и отпустить педаль сцепления.
А затем уже приступать к ремонту. Сначала следует проверить, — не сгорела ли обмотка электромагнита. Для этого соединяют клапан с плюсом аккумулятора с помощью отрезка исправного провода, после чего пытаются завести двигатель. Если он заводится, значит, сгорела обмотка. В противном случае ищут место утечки напряжения с подводящего провода.
Обращение к специалистам
Тем же, кто не имеет желания или возможности делать ремонт ТНВД самостоятельно, следует обратиться на специализированную станцию ремонта топливной аппаратуры. Хотя существуют и дилерские центры, выполняющие обслуживание и ремонт автомобилей определенной марки, топливной аппаратурой они, как правило, не занимаются, поскольку для этого требуется дорогостоящее диагностическое оборудование.
Основным стендом для диагностики и регулировки ТНВД является Bosch EPS-815. На нем проверяются различные параметры, заданные для данного насоса производителем. Например: пусковая подача горючего, объемная подача на различных режимах, давление на выходе и некоторые другие.
При выборе сервиса следует учитывать его надежность. Для этого нужно предварительно приехать на собеседование, где поинтересоваться мнением обслуживаемых клиентов. В таких случаях обращают внимание на историю выбранного сервиса. Как правило, недобросовестные фирмы существуют в сфере услуг не более одного года.
Слабым звеном ТНВД дизельных двигателей является чувствительность их к попаданию в топливную систему воды. Особенно подвержены этому легковые иномарки, для которых вода является главным врагом. Для уменьшения этой опасности зимой нужно поддерживать максимально возможный уровень топлива в баке, чтобы свести к минимуму образование конденсата.
Здравствуйте вот у меня такая причина топливны насос не держит и не закачвает автоматически с аляру что может быть
Если речь идет о ТНВД, то стоит осмотреть техническое состояние и отремонтировать насос. Как показывает практика, на ТНВД выходит со строя плунжерная пара
Материалы: http://avtodvigateli.com/remont-i-uhod/remont-tnvd-dizelya.html
Ключевым конструктивным узлом системы впрыска двигателя, работающего на дизельном топливе, является топливный насос высокого давления (ТНВД).
ТНВД выполняет задачу по подаче в определенный момент и под определенным давлением в цилиндры дизеля четко отмеренных объемов автомобильного топлива.
Другими словами, данное устройство несет ответственность за правильную циркуляцию по топливной системе горючего.
По варианту подачи топлива насосы высокого давления дизельных двигателей подразделяют на агрегаты с аккумуляторным впрыском и непосредственного действия. Во втором случае процессы впрыска и нагнетания протекают в один и тот же момент, а необходимое давление распыления горючего обеспечивается движением плунжера.
Главный элемент ТНВД – плунжерная пара. Она представляет собой небольшой по диаметру длинный поршень (как правило, диаметр устройства в несколько раз меньше его длины), который максимально плотно подогнан к рабочему цилиндру. Зазор между ними (он носит название прецизионного сопряжения) никогда не превышает 1–3 мкм. В рабочем цилиндре размещаются впускные клапаны (два или один), через которые подается горючее. Затем оно через выпускной клапан выталкивается наружу плунжером.
Конструкционно насосы делят на три вида:
распределительный: в нем устанавливают 1 либо 2 плунжера, осуществляющие нагнетание топлива и их распределение по имеющимся цилиндрам;
рядный: располагает отдельной плунжерной парой;
магистральный: они отвечают за нагнетание в аккумулятор топлива.
Необходимость ремонта ТНВД может быть вызвана несколькими причинами. Наиболее частыми из них принято считать следующие:
Износ насоса. Определить его несложно по таким явлениям, как громкая и неравномерная работа двигателя, усложненному его запуску в горячем состоянии, потере мощности.
Применение дизельного топлива низкого качества. Горючее применяется для движущихся узлов ТНВД в качестве смазки. Если оно включает в себя те или иные примеси (частички грязи, капли бензина либо воды), его смазывающие возможности снижаются, что и становится причиной выхода из строя насоса.
Некорректная работа электронных устройств, установленных на транспортном средстве.
При ремонте ТНВД чаще всего требуется менять изношенные детали, а сделать это можно лишь разобрав устройство. В принципе, выполнить ремонтные работы самому не так уж и сложно, если вооружиться знаниями об устройстве топливного насоса, а также набором специального инструмента (тиски, газовый ключ, пинцет, комплект шестигранников и головок, штангенциркуль, отвертка). Но специалисты всегда рекомендуют доверять их мастерам СТО и автосервисов.
Периодическая регулировка насосов высокого давления – это обязательная процедура, без которой невозможна нормальная и надежная работа всего дизельного двигателя. Проводится она на специальных стендах (например, на СДТА–1). С устройства демонтируют муфту опережения впрыска (она работает в автоматическом режиме), сцепляют кулачковый вал с приводом стенда.
После этого проводят необходимые проверки, в ходе которых выполняется регулировка равномерности и величины подачи горючего, а также начала подачи. Для этих целей применяется специальный механизм для привода шторки. Последняя вводится между мерительными цилиндрами и эталонными форсунками в тот момент, когда подача выключается, что не дает возможности топливу попасть в цилиндры.
Для регулирования начала подачи используют моментоскоп (небольшой по длине кусок топлипровода, к которому подсоединяется стеклянная трубка). А для того, чтобы отрегулировать момент начала подачи применяют регулировочные болты, которые вкручиваются в толкатели плунжеров.
Материалы: http://carnovato.ru/toplivnyj-nasos-vysokogo-davlenija/
Нет в дизельном двигателе более сложного и ответственного узла, чем система впрыска топлива, точнее, главной ее части – топливного насоса высокого давления. Много сопряженных деталей, высоконагруженные узлы, наличие прецизионной дозирующей системы, делают ремонт ТНВД непростой задачей даже в условиях сервиса. Тем более сложно выполнить ремонт топливного насоса высокого давления дизельного двигателя своими руками.
В автомобильной технике ремонтируется практически все, кроме, может быть, отдельных сальников и манжет, ремонт которых невозможен без специальных материалов. Сложность настройки, диагностики и ремонта ТНВД требует от работника наличия навыков работы с точной механикой.
Настроить по заводским параметрам, без специального диагностического стенда для ремонта ТНВД, просто невозможно. В ходе диагностического исследования ТНВД необходимо проверить:
цикловую подачу насоса высокого давления, во всем диапазоне оборотов вала ТНВД, при запуске, и после отсечения подачи топлива;
стабильность развиваемого давления;
равномерность подачи нагнетаемого ТНВД в форсунку топлива.
Даже имея доступ к диагностическому стенду, и изучив вопрос ремонта ТНВД по многочисленным видео, качественно проверить и оценить его работу очень сложно.
В тяжелых дизелях используют плунжерные, рядные ТНВД. В обслуживании и ремонте подобные устройства сложнее, так как требуют специального оборудования для его разборки, поэтому такие ТНВД и их ремонт рассматривать не будем.
В легковом дизеле практически всегда применяется ТНВД распределительного типа. В отличие от рядного, в распределительном насосе усилие на плунжер передается с помощью профилированной кулачковой шайбы. Конструкция ТНВД получилась компактнее, но вряд ли проще, чтобы рассчитывать выполнить ее ремонт на коленке.
Наиболее известным и доступным считается ТНВД Bosh VP44. Зачастую, потребность в ремонте внутренностей насоса возникает при:
плохой тяге и неполном сгорании топлива даже в идеальных условиях – при отсутствии нагрузки и основательно разогретом двигателе;
внезапном отказе и остановке дизеля под нагрузкой, что называется, «смерть на взлете». Обычно сканер в таких случаях диагностирует код P1630 и P1651.
появлении протечки солярки в области сальника уплотнения центрального вала ТНВД.
Поэтому ограничимся в вопросе ремонта ТНВД своими руками заменой уплотнений и устранением задиров рабочих поверхностей деталей.
Ремонт, замена сальника и проверка состояния уплотнений
Прежде чем разбирать уплотнение вала привода ТНВД, попробуйте пошевелить его в радиальном направлении. Если руками ощущается люфт, возможно, причина подтекания топлива заключается в износе рабочей поверхности вала или требует ремонта подшипника.
Большое количество разъемных плоскостей и сопряженных поверхностей деталей потребовало применения большого числа уплотнений и сальников. Как правило, они изготовлены из качественного материала и служат достаточно долго, пока при ремонте или обслуживании не будут повреждены. В этом случае для ремонта своими руками ТНВД Bosch применяют стандартные ремкомплекты.
Достаточно просто при ремонте заменить уплотнение на датчике положения вала и на автомате опережения впрыска. Для лучшего прилегания на новые колечки и резинки можно капнуть пару капель веретенки или моторного масла.
Для профилактического ремонта ТНВД бош своими руками потребуется разобрать насос примерно в следующем порядке:
снимаем дозирующий клапан с торцевой части ТНВД. Для этого следует отвернуть четыре винта прижимной пластины, аккуратно освободить кабель клапана опережения впрыска. Сняв три винта крепления дозирующего клапана, можно осторожно вынуть из гнезда;
отвернув крепление на верхней крышке, можно снять плату управления и получить доступ к электронике;
выставляем положение вала, как показано на фото, снимаем камеру и получаем доступ к внутренностям ТНВД;
после демонтажа подшипника с помощью специального съемника получаем возможность изучить потенциального виновника плохой работы ТНВД – поршня узла опережения впрыска. Зачастую на детали присутствует износ поверхности и задиры на кромках. Можно попытаться выполнить ремонт полировкой поверхности, заменить деталь целиком намного дороже.
После ремонта сборку проводят в обратном порядке с промывкой деталей соляркой.
Зачастую, кроме задиров, на поверхности поршней существует еще одна причина, по которой ТНВД не развивает необходимого давления. Этой причиной может быть мусор, пленки или парафинистые образования, отложившиеся на фильтровальной сетке внутри насоса. Стоит сетка со стороны входного патрубка. Промывать каналы – дело хлопотное и малоэффективное, проще снять сеточку и продуть ее сжатым воздухом.
Оторвавшиеся кусочки мусора могут заклинить поршень плунжера или даже привести к обрыву либо поломке приводного вала насоса. Поэтому очистку стоит проводить крайне тщательно, чтобы избежать загрязнения внутренних полостей насоса.
Ремонт электроники ТНВД дизельных двигателей
Среди множества причин выхода из строя электронного «ливера» ТНВД чаще других встречается обрыв или перегорание контактов платы управления и выход из строя силовых транзисторов. Если знания и навыки работы с электронными приборами позволяют провести «прозвонку» работоспособности транзисторов и ремонт, стоит попробовать выявить причину и заменить виновника исправным элементом.
Зачастую причиной отказа дозирующего клапана ТНВД является не сам клапан, а управляющая электроника. Точнее – силовой транзистор, отвечающий за подачу управляющего импульса на клапан.
Для проверки состояния «виновника» нужно аккуратно вскрыть черную крышку, плотно посаженную на резиновом уплотнителе с помощью винтов. Снимать ее следует осторожно, чтобы не повредить сам уплотнитель.
Причиной выхода из строя не только транзистора, но и всей платы мог быть воздух, попавший в полость из-за плохой работы системы дренажа или обратного клапан. Зачастую завоздушивание пытаются устранить раскруткой стартером, надеясь закачать таким способом солярку в ТНВД. В этот момент транзистор открыт и нагружен максимально, что приводит к интенсивному нагреву. В воздушной среде при плохом отводе тепла неизбежно произойдет его перегорание. В отдельных немецких авто стоит защита, предупреждающая попытку завести мотор при отсутствии топлива в магистрали. Для этого используется датчик топлива в баке.
Выход из строя транзистора можно установить «прозвонкой» тестером или по внешнему виду. Лучшим вариантом ремонта подобной неисправности будет замена платы управления целиком. Возможно, это дороже перепайки, но зато даст гарантированное качество и стабильную работу ТНВД после ремонта. В крайнем случае, отдайте плату и транзистор на перепайку специалистам – электронщикам.
При установке и обратной сборке после ремонта проверьте качество затяжки всех креплений.
Подведение итогов ремонта и ревизии топливного насоса
Если в процессе ревизии вы не совершали необдуманных и необоснованных замен деталей, собранный насос должен работать примерно с теми же параметрами, что и раньше. Стандартно для испытания и регулировки ТНВД после капитального ремонта используют стенд Bosch EPS-815.
На видео можно узнать, как поднять давление плунжера в ТНВД Bosch типа VE:
Материалы: http://mashintop.ru/articles.php?id=2684
car-avz.ru
Ремонт топливного насоса высокого давления — автонастрой
Нет в дизельном двигателе более сложного и ответственного узла, чем система впрыска топлива, точнее, главной ее части – топливного насоса высокого давления. Много сопряженных деталей, высоконагруженные узлы, наличие прецизионной дозирующей системы, делают ремонт ТНВД непростой задачей даже в условиях сервиса. Тем более сложно выполнить ремонт топливного насоса высокого давления дизельного двигателя своими руками.
В автомобильной технике ремонтируется практически все, кроме, может быть, отдельных сальников и манжет, ремонт которых невозможен без специальных материалов. Сложность настройки, диагностики и ремонта ТНВД требует от работника наличия навыков работы с точной механикой.
Настроить по заводским параметрам, без специального диагностического стенда для ремонта ТНВД, просто невозможно. В ходе диагностического исследования ТНВД необходимо проверить:
цикловую подачу насоса высокого давления, во всем диапазоне оборотов вала ТНВД, при запуске, и после отсечения подачи топлива;
стабильность развиваемого давления;
равномерность подачи нагнетаемого ТНВД в форсунку топлива.
Даже имея доступ к диагностическому стенду, и изучив вопрос ремонта ТНВД по многочисленным видео, качественно проверить и оценить его работу очень сложно.
Совет!Даже если вы владеете неплохими знаниями и навыками о работе ТНВД, сам ремонт насоса с заменой отдельных деталей ТНВД лучше доверить специалисту сервисного центра.
В тяжелых дизелях используют плунжерные, рядные ТНВД. В обслуживании и ремонте подобные устройства сложнее, так как требуют специального оборудования для его разборки, поэтому такие ТНВД и их ремонт рассматривать не будем.
В легковом дизеле практически всегда применяется ТНВД распределительного типа. В отличие от рядного, в распределительном насосе усилие на плунжер передается с помощью профилированной кулачковой шайбы. Конструкция ТНВД получилась компактнее, но вряд ли проще, чтобы рассчитывать выполнить ее ремонт на коленке.
Наиболее известным и доступным считается ТНВД Bosh VP44. Зачастую, потребность в ремонте внутренностей насоса возникает при:
Важно!Все, что требует замены в связи с физическим износом частей или поломкой в ремонте, требует использования восстановительных технологий и обработки на фрезерном оборудовании, что далеко не всегда доступно даже в сервисных мастерских. Прецизионные пары заменяются комплектом и ремонту не подлежат.
Поэтому ограничимся в вопросе ремонта ТНВД своими руками заменой уплотнений и устранением задиров рабочих поверхностей деталей.
РЕМОНТ, ЗАМЕНА САЛЬНИКА И ПРОВЕРКА СОСТОЯНИЯ УПЛОТНЕНИЙ
Прежде чем разбирать уплотнение вала привода ТНВД, попробуйте пошевелить его в радиальном направлении. Если руками ощущается люфт, возможно, причина подтекания топлива заключается в износе рабочей поверхности вала или требует ремонта подшипника.
Большое количество разъемных плоскостей и сопряженных поверхностей деталей потребовало применения большого числа уплотнений и сальников. Как правило, они изготовлены из качественного материала и служат достаточно долго, пока при ремонте или обслуживании не будут повреждены. В этом случае для ремонта своими руками ТНВД Bosch применяют стандартные ремкомплекты.
Достаточно просто при ремонте заменить уплотнение на датчике положения вала и на автомате опережения впрыска. Для лучшего прилегания на новые колечки и резинки можно капнуть пару капель веретенки или моторного масла.
Для профилактического ремонта ТНВД бош своими руками потребуется разобрать насос примерно в следующем порядке:
После ремонта сборку проводят в обратном порядке с промывкой деталей соляркой.
Зачастую, кроме задиров, на поверхности поршней существует еще одна причина, по которой ТНВД не развивает необходимого давления. Этой причиной может быть мусор, пленки или парафинистые образования, отложившиеся на фильтровальной сетке внутри насоса. Стоит сетка со стороны входного патрубка. Промывать каналы – дело хлопотное и малоэффективное, проще снять сеточку и продуть ее сжатым воздухом.
Оторвавшиеся кусочки мусора могут заклинить поршень плунжера или даже привести к обрыву либо поломке приводного вала насоса. Поэтому очистку стоит проводить крайне тщательно, чтобы избежать загрязнения внутренних полостей насоса.
РЕМОНТ ЭЛЕКТРОНИКИ ТНВД ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ
Среди множества причин выхода из строя электронного «ливера» ТНВД чаще других встречается обрыв или перегорание контактов платы управления и выход из строя силовых транзисторов. Если знания и навыки работы с электронными приборами позволяют провести «прозвонку» работоспособности транзисторов и ремонт, стоит попробовать выявить причину и заменить виновника исправным элементом.
Зачастую причиной отказа дозирующего клапана ТНВД является не сам клапан, а управляющая электроника. Точнее – силовой транзистор, отвечающий за подачу управляющего импульса на клапан.
Для проверки состояния «виновника» нужно аккуратно вскрыть черную крышку, плотно посаженную на резиновом уплотнителе с помощью винтов. Снимать ее следует осторожно, чтобы не повредить сам уплотнитель.
Причиной выхода из строя не только транзистора, но и всей платы мог быть воздух, попавший в полость из-за плохой работы системы дренажа или обратного клапан. Зачастую завоздушивание пытаются устранить раскруткой стартером, надеясь закачать таким способом солярку в ТНВД. В этот момент транзистор открыт и нагружен максимально, что приводит к интенсивному нагреву. В воздушной среде при плохом отводе тепла неизбежно произойдет его перегорание. В отдельных немецких авто стоит защита, предупреждающая попытку завести мотор при отсутствии топлива в магистрали. Для этого используется датчик топлива в баке.
Выход из строя транзистора можно установить «прозвонкой» тестером или по внешнему виду. Лучшим вариантом ремонта подобной неисправности будет замена платы управления целиком. Возможно, это дороже перепайки, но зато даст гарантированное качество и стабильную работу ТНВД после ремонта. В крайнем случае, отдайте плату и транзистор на перепайку специалистам – электронщикам.
При установке и обратной сборке после ремонта проверьте качество затяжки всех креплений.
ПОДВЕДЕНИЕ ИТОГОВ РЕМОНТА И РЕВИЗИИ ТОПЛИВНОГО НАСОСА
Если в процессе ревизии вы не совершали необдуманных и необоснованных замен деталей, собранный насос должен работать примерно с теми же параметрами, что и раньше. Стандартно для испытания и регулировки ТНВД после капитального ремонта используют стенд Bosch EPS-815.
www.autonastroy.ru
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Навигация по записям
Previous post: Масло из коробки вытекло – Почему течёт масло из коробки передач и как устранить проблему
Next post: Что лучше призрак или пандора – Какие сигнализации выбирают автоугонщики?
