Ремонт топливного насоса высокого давления дизельного двигателя

У любого дизельного двигателя рано или поздно может потребоваться ремонт топливного насоса высокого давления. Как человеческое сердце с годами начинает «барахлить», так и этот аппарат подвержен возрастным изменениям. Наряду с естественным износом деталей, сказывается и заправка некачественным топливом. Дизельные агрегаты в этом плане более чувствительны, чем бензиновые моторы.

Предлагаемая статья поможет владельцам дизельных авто при возникновении проблем с топливным насосом. В ней также приводятся советы: как отремонтировать этот узел своими руками.

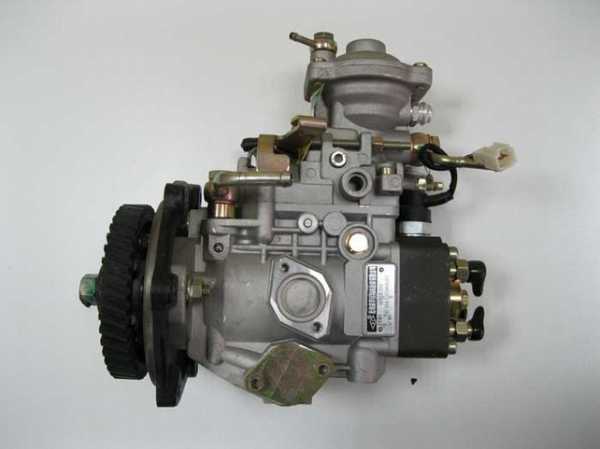

Устройство прибора

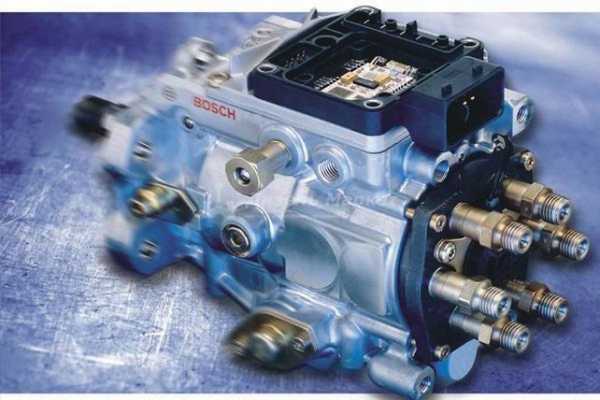

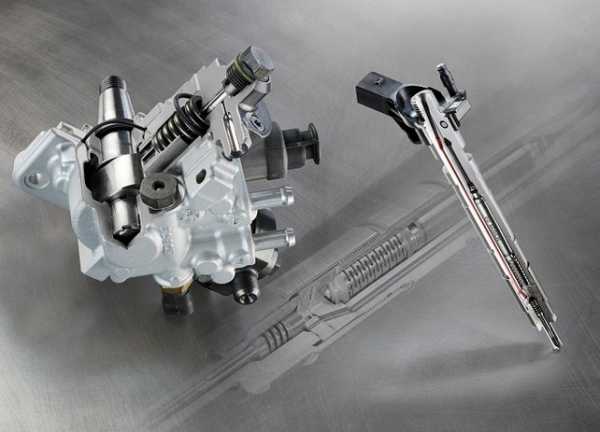

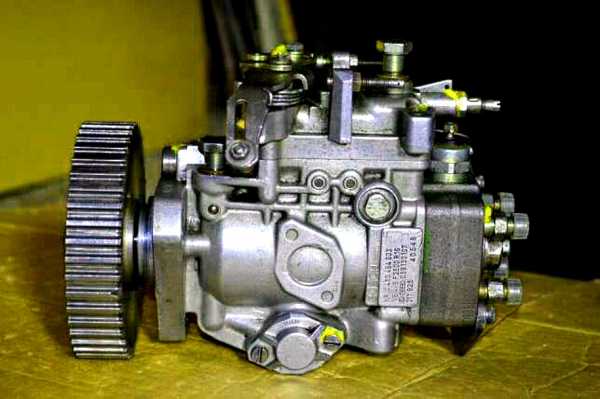

Топливный насос высокого давления (ТНВД) представляет собой самостоятельный узел системы питания двигателей внутреннего сгорания (ДВС), в первую очередь — дизельных. Хотя это устройство применяется и на бензиновых моторах с инжекторным впрыском, впервые оно было использовано именно на дизеле.

Главная функция его состоит в создании разницы давлений между напорной магистралью и камерой сжатия, чтобы обеспечить надежный впрыск горючего в полость цилиндра. Но этого мало.

Насос задает также последовательность подачи топлива к рабочим форсункам, то есть выполняет распределительную функцию. Помимо этого, он регулирует объем подачи в зависимости от режима движения (частоты вращения коленвала) и от некоторых других факторов: температура двигателя, включение и выключение кондиционера.

Наконец, подобно тому, как в карбюраторных моторах регулируется угол опережения зажигания, на дизельном двигателе ТНВД автоматически корректирует опережение момента впрыска.

Существуют насосы трех основных типов: рядные, с распределенным впрыском и магистральные. Устройство их рассматривается в отдельной статье. Здесь же стоит упомянуть лишь, что рядные насосы использовались до недавнего времени на грузовых дизельных автомобилях, тракторах и специализированной дорожно-транспортной технике.

Распределительные аппараты устанавливают на все легковые дизельные авто и на некоторые грузовые. Магистральные применяются в современных топливных системах Common Rail. Такие насосы лишены функции распределения топлива, эту задачу выполняет электронный блок управления двигателем (ЭБУ), который согласно программе командует рабочими форсунками.

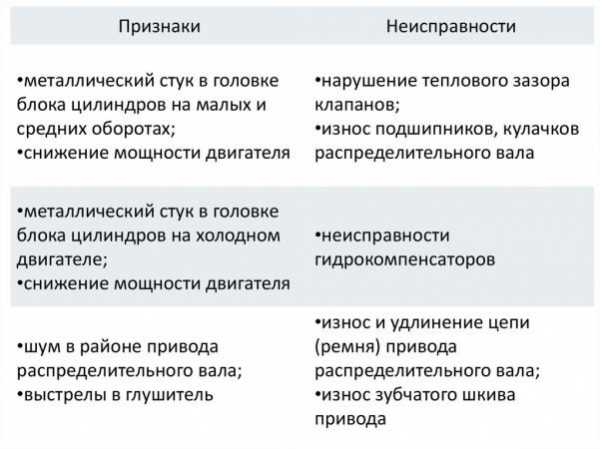

Внешние проявления топливной недостаточности

Какие могут быть признаки неисправности топливного насоса? Как было сказано в начале статьи, основными причинами потери работоспособности ТНВД являются износ трущихся поверхностей и низкое качество топлива. Здесь можно уточнить, что под низким качеством солярки следует подразумевать и попадание в топливо воды. Ниже перечисляются внешние симптомы неблагополучной работы топливного насоса:

• Затруднен пуск двигателя — скорее всего, наступил износ плунжерной пары (или пар), и насос не развивает нужного давления. Проверяется простым способом. Нужно положить на ТНВД тряпку, полить ее холодной водой и выждать несколько минут. После чего повторить попытку. Если двигатель заведется, значит, причина действительно в износе. При охлаждении происходит уменьшение зазоров в сопряжении и повышается вязкость топлива, в результате чего насос обеспечивает необходимое давление.
• Потеря мощности. Из-за увеличившихся зазоров снижается давление впрыска, ухудшается работа всережимного регулятора оборотов.
• Перегрев двигателя. Причинами могут быть неправильная работа автомата опережения впрыска. В этом случае нельзя откладывать ремонт ТНВД «на потом».
• Растущий «аппетит» силового агрегата. Вызывается утечками топлива, износом плунжерных сопряжений, неправильным углом опережения впрыска.
• Жесткая работа мотора, которая может быть следствием чересчур раннего момента впрыска и неравномерностью подачи солярки в разные цилиндры. Правда последнее на распределительных ТНВД практически невозможно, так что, скорее всего, дело в форсунках.
• Черный выхлоп из выпускной трубы. Причина может быть в слишком позднем угле впрыска горючего.

Если есть уверенность в своих силах

При наличии перечисленных выше признаков необходимо подумать о ремонте топливного нагнетателя. Ниже рассматривается, как устранить некоторые неисправности аксиального ТНВД распределительного типа своими руками.

Следует оговориться, что прежде чем браться за эту работу, следует изучить устройство ремонтируемого агрегата, выяснить — какие могут понадобиться инструменты, потому что в некоторых случаях не обойтись без специальной оснастки, съемника, например.

Также следует приготовить фотоаппарат, чтобы фиксировать каждый этап разборки. В противном случае можно забыть — где находились те или иные детали. Для разборки необходимо приготовить подходящий стол и покрыть его чистой тканью или хотя бы листом белой бумаги. На полу не должно быть мусора, иначе случайно упавшую деталь можно и не найти.

Итак, что может самостоятельно сделать автолюбитель, не имеющий специальной квалификации?

1. устранить утечку топлива из корпуса насоса;
2. проверить исправность электромагнитного клапана;
3. проверить плунжерный механизм подачи горючего;
4. проверить автоматический регулятор частоты вращения;
5. очистить фильтрующие сетки;
6. проверить давление, развиваемое прибором;
7. отрегулировать автомат опережения впрыска.

Разборка и устранение утечек

Ниже описывается последовательность действий при самостоятельном ремонте ТНВД. На работающем двигателе отсоединяют тягу, соединяющую педаль газа с рычагом, регулирующим подачу топлива. После чего вручную покачивают рычаг в радиальном направлении, стараясь растянуть возвратную пружину.

Если через кольцевую щель не наблюдается просачивания солярки, значит, уплотнение не изношено. В противном случае требуется восстановительный ремонт сопряжения.

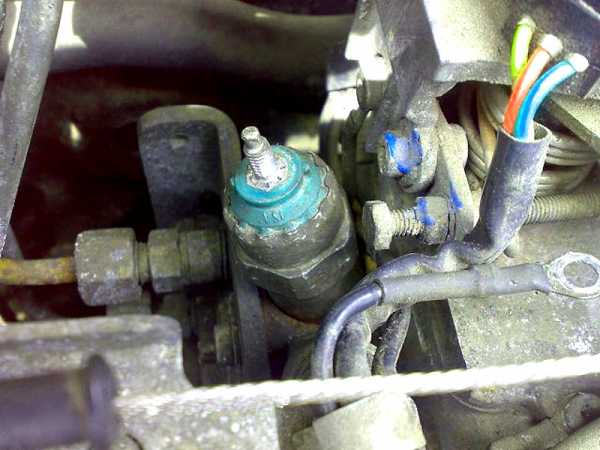

Пока насос еще не снят с двигателя, убеждаются в исправности электромагнитного клапана отключения подачи топлива. Если двигатель пускается и глушится при повороте ключа — клапан исправен. Как поступать в ситуации, когда этот компонент отказывает во время движения, будет рассказано несколько ниже.

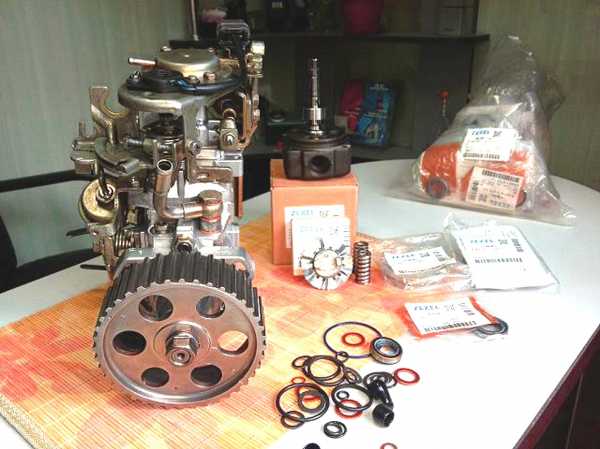

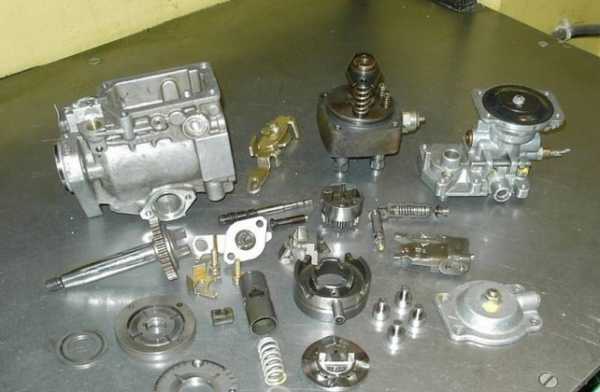

Теперь же остается переходить к разборке насоса. Перед тем как отсоединять от агрегата топливные магистрали и электроподводку, необходимо протереть его корпус и соединения смоченной в солярке ветошью, после чего вытереть насухо, чтобы исключить попадание грязи в топливную систему. Снятый насос еще раз промыть, после чего снять крышку и слить с него топливо.

В первую очередь нужно разобрать привод регулировки подачи горючего и произвести ревизию уплотнений, а также оценить степень износа сопряженных деталей. Уплотнительные кольца обязательно меняют. Для этой цели необходимо купить ремкомплект для ремонтируемого прибора.

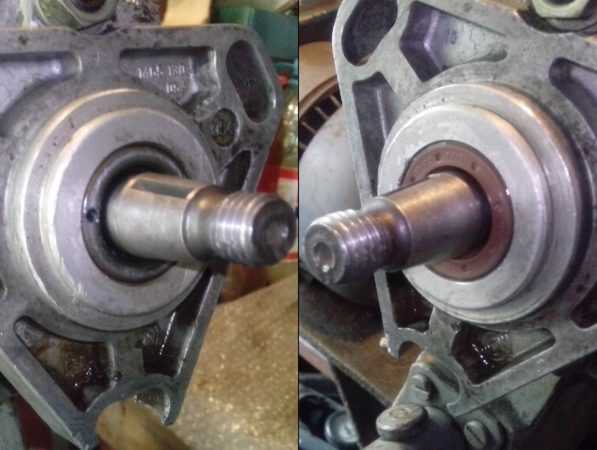

Что касается изношенных деталей, есть два способа отреставрировать их: восстановить изношенную ось с помощью хромирования, или выточить и поставить в корпус ремонтную бронзовую втулку. Корпус перед этим придется расточить.

Ремонт плунжерного механизма

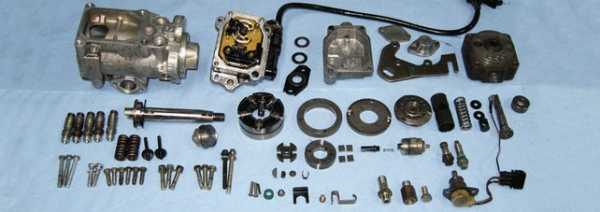

Далее следует перейти к разборке и ревизии плунжерного нагнетателя. Отсоединяют от корпуса распределительную головку насоса, после чего кладут его шкивом вниз, чтобы не высыпались внутренности. Перед тем как вынуть кулачки, приводную шестеренку и муфту центробежного регулятора, нужно проверить, не заедают ли эти детали при движении, а затем, аккуратно поддерживая их пальцами, извлечь из корпуса.

Ролики, шайбы, оси кулачковой муфты целесообразно пометить маркером, потому что все сопряженные поверхности уже притерлись друг к другу, и будет лучше, если они так и останутся после сборки. После разборки нужно внимательно осмотреть детали на предмет обнаружения сколов или выработки. Сильно изношенные элементы следует заменить новыми.

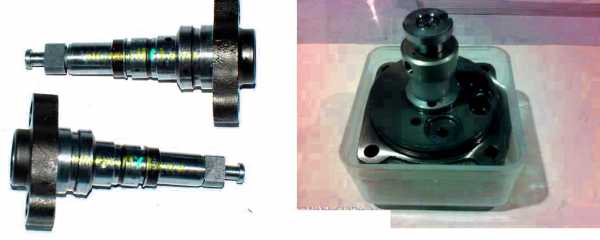

Степень износа плунжерной пары оценить можно только приблизительно. Работоспособность прецизионного сопряжения проверяется после сборки насоса путем измерения его рабочего давления. Наконец, нужно продуть сжатым воздухом все фильтрующие элементы (сетки), после чего можно собирать насос в обратной последовательности.

Сборка и регулировка оборотов

Когда агрегат будет собран, нужно залить его соляркой, проворачивая вручную приводной валик, после чего можно устанавливать на место и подсоединять топливопроводы, шланги и электропроводку системы управления.

После того как мотор будет заведен, следует убедиться в правильности работы автомата опережения впрыска горючего, в зависимости от давления в полости низконапорного лопастного насоса. На этом блоке имеется свой регулятор холостых оборотов. При необходимости регулируют этот параметр, завинчивая или вывинчивая регулировочный винт.

Перед выполнением этой процедуры рекомендуется запомнить положение винта, сосчитав количество выступающих из контргайки витков резьбы, чтобы, в крайнем случае, вернуться к исходной настройке. В мануале на двигатель указывается требуемое количество оборотов на холостом ходу двигателя. Обычно они понижаются с 1100 оборотов после запуска до 750 — после прогрева дизеля с механической коробкой, и до 850 — на двигателе с автоматом.

Проверка давления

В заключение проверяют давление в напорной магистрали, что является косвенной проверкой состояния плунжерной пары. Для этой цели понадобится манометр, рассчитанный на давление до 350 бар, соединительный шланг для подключения к насосу и переходник, включающий в себя стравливающий клапан.

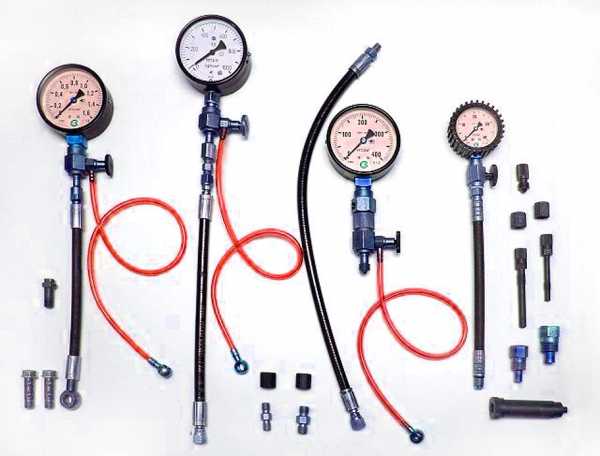

В качестве измерительного прибора подойдет манометр ТАД-01А или более старый — КИ-4802. Если переходника в продаже не найдется, придется изготовить его самостоятельно.

Конечно, необходимо принимать во внимание размеры присоединительной резьбы, и куда планируется вворачивать соединительный шланг. Для измерения прибор подключают к центральному отверстию распределительного блока или к одному из напорных штуцеров.

После присоединения манометра к ТНВД проворачивают вал насоса с помощью стартера и фиксируют показание стрелочного индикатора. Если прибор показывает больше 250 атмосфер — это нормально (при работающем двигателе давление будет выше).

Аварийный ремонт электромагнитного клапана

Как было обещано выше, несколько слов о том, что делать, если откажет в пути электромагнитный клапан отключения топлива. В этом случае двигатель внезапно остановится. Правда, причин этому может быть несколько. Чтобы отбросить версию неисправности электроклапана, его необходимо исключить из работы, поскольку в нормальном режиме он всегда открыт.

Для этого нужно снять питающий провод, изолировать его от массы, после чего вывернуть клапан, удалить из него наконечник с пружиной и поставить устройство обратно. Если двигатель все равно не заведется, причина, очевидно, — в чем-то другом. Если же мотор запустится, нужно искать неисправность в клапане.

Чтобы делать это не в дороге, нужно сначала добраться до дома. Правда глушить двигатель потом придется грубо, но просто: поставить машину на ручник, включить повышенную передачу и отпустить педаль сцепления.

А затем уже приступать к ремонту. Сначала следует проверить, — не сгорела ли обмотка электромагнита. Для этого соединяют клапан с плюсом аккумулятора с помощью отрезка исправного провода, после чего пытаются завести двигатель. Если он заводится, значит, сгорела обмотка. В противном случае ищут место утечки напряжения с подводящего провода.

Обращение к специалистам

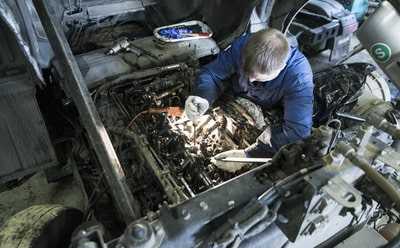

Тем же, кто не имеет желания или возможности делать ремонт ТНВД самостоятельно, следует обратиться на специализированную станцию ремонта топливной аппаратуры. Хотя существуют и дилерские центры, выполняющие обслуживание и ремонт автомобилей определенной марки, топливной аппаратурой они, как правило, не занимаются, поскольку для этого требуется дорогостоящее диагностическое оборудование.

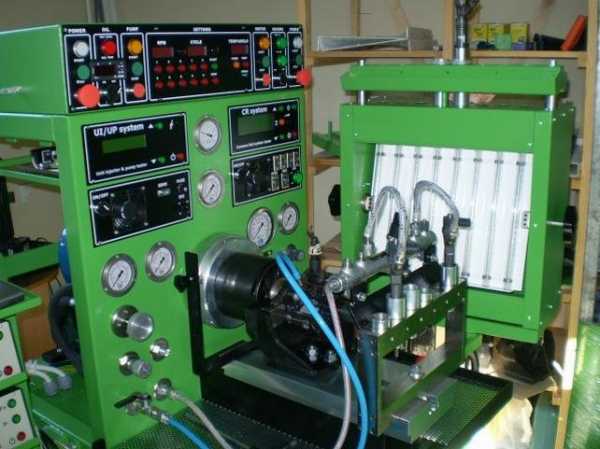

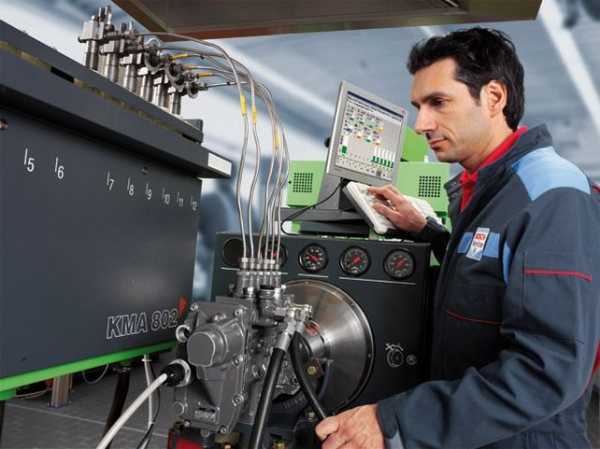

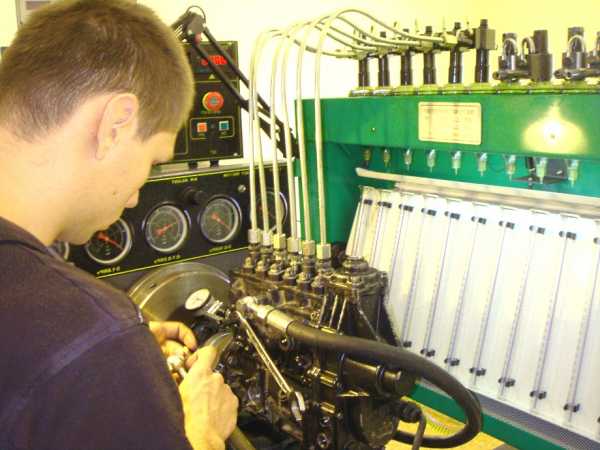

Основным стендом для диагностики и регулировки ТНВД является Bosch EPS-815. На нем проверяются различные параметры, заданные для данного насоса производителем. Например: пусковая подача горючего, объемная подача на различных режимах, давление на выходе и некоторые другие.

При выборе сервиса следует учитывать его надежность. Для этого нужно предварительно приехать на собеседование, где поинтересоваться мнением обслуживаемых клиентов. В таких случаях обращают внимание на историю выбранного сервиса. Как правило, недобросовестные фирмы существуют в сфере услуг не более одного года.

Слабым звеном ТНВД дизельных двигателей является чувствительность их к попаданию в топливную систему воды. Особенно подвержены этому легковые иномарки, для которых вода является главным врагом. Для уменьшения этой опасности зимой нужно поддерживать максимально возможный уровень топлива в баке, чтобы свести к минимуму образование конденсата.

mehan-i-k.ru

Ремонт топливного насоса высокого давления дизельного двигателя

Сегодняшнюю нашу статью мы посвящаем теме ремонт топливного насоса высокого давления дизельного двигателя. Отличие дизельного двигателя от бензинового не только в самом виде топлива, но и в реализации всей механической части топливной системы. Самым главным элементом которой и является ТНВД – это топливный насос высокого давления, в дизельных хендай санта фе он так же присутствует в разных вариациях в зависимости от модели и года выпуска кроссовера.

ТНВД является сердцем дизельного мотора, так как именно в этом агрегате реализована основная функция подачи дизельного топлива в камеру сгорания под очень большим давлением – это то чем и занимается топливный насос высокого давления.

Так как он является сердцем автомобиля то цена такого насоса соответственно очень высокая. Поломки ТНВД могут проявляется следующим образом:

1. Очень сильно увеличился расход дизеля
2. Выхлопная система начала заметно дымить
3. При работе двигателя слышны какие-то посторонние звуки, которых раньше точно не наблюдалось
4. Может пострадать и мощность двигателя, будет проявляться в тяге автомобиля и скорости его разгона
5. Так же возможно проявление такого симптома как трудный запуск двигателя, хотя ранее заводился с пол тычка
6. Перегрев двигателя

Все эти признаки могут указывать на неисправность насоса высокого давления.

Диагностика и ремонт топливной системы дизельных двигателей

Если вы заметили признаки, описанные выше, рекомендуется в самое ближайшее время обратится в сервис для диагностики, так как современные системы впрыска оборудованы электронными блоками управления этого же впрыска и без компьютерной диагностики будет практически невозможно понять в чем кроется причина неисправности.

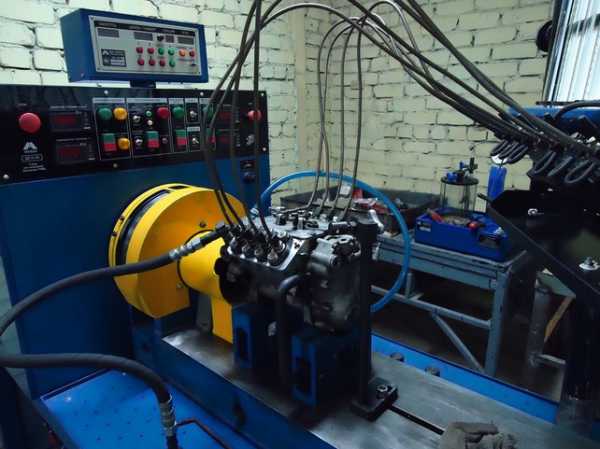

В сервисе на профессиональном и специально предназначенном для этого оборудовании вам продегустируют всю силовую и топливную системы на предмет неправильной работы. Как правило такое оборудование обязательно покажет:

• Правильность, равномерность и дозированность подачи топлива
• Стабильность давления подачи топлива
• Скорость и частота вращения вала

И в зависимости от показателей вам будет и предложена методика решения возникшей проблемы.

Ремонт ТНВД дизельных двигателей своими руками

Как правило есть и возможность самостоятельного ремонта ТНВД, но в основном такой ремонт ограничивается следующим списком манипуляций:

1. Устранение протечек на корпусе самого насоса
2. проверить и установить какое давление выдаёт агрегат
3. регулировка опережение впрыска
4. проверка на исправность регулятора частоты вращения
5. Проверка работоспособности электромагнитного клапана
6. проверка плунжерного механизма подачи топлива
7. прочистка всех фильтрующих элементов (сеток)

• Проверяем на протечку – на заведенном двигателе, отсоединяем тягу, которая соединяет педаль газа с рычагом, отвечающим за подачу топлива. И вручную покачиваем рычаг в радиальном направлении, тем самым как бы растягиваем возвратную пружину. Если через кольцевую щель вы вовсе не видите никакого просачивания солярки, значит все окей, уплотнение надежно и не изношено. В противоположном случае придётся ремонтировать сопряжение
• Теперь простой тест на проверку электромагнитного клапана подачи топлива- если двигатель исправно запускается и глушится при повороте ключа – значит клапан исправен
• Проверка все уплотнительных прокладок – придется снимать ТНВД, хорошенько вымыв его в солярке и хорошенько осмотрев места уплотнений на наличие протечек. Параллельно с этим оцениваем износ и других деталей визуально. При замене чего-либо обязательно меняются и уплотнительные кольца на новые

Если обнаружены изношенные детали, то как правило есть два способа отреставрировать их:

1. Восстановить изношенную ось с помощью хромированного напыления
2. Установка в корпус бронзовой втулки бронзовую втулку. Корпус перед этим обычно приходится растачивать

Теперь приступаем к проверке плунжерного нагнетателя.

• Отсоединяем от корпуса распределительную головку насоса
• Ложем насос шкивом вниз, чтобы не высыпать все его внутренности
• Перед тем как вынуть кулачки, приводную шестеренку и муфту центробежного регулятора, необходимо проверить, не заклинивают ли эти детали при вращении или движении, а затем, поддерживая их пальцами, извлечь из корпуса
• Ролики, шайбы, оси кулачковой муфты в обязательном порядке помечайте ярким маркером, потому что все они уже хорошо притерлись друг к другу, и нарушать эту притертость очень не рекомендуется.
• Когда все это разобрали, очень внимательно осмотрите детали на предмет обнаружения сколов или выработки. Если заметен порядочный износ не поскупитесь и поставьте новую деталь.
• Степень износа плунжерной пары в реальности так сказать на глаз оценить можно только очень приблизительно. Работоспособность прецизионного сопряжения проверяется после того как вы собрали весь насос и потом   измеряйте его рабочее давления.
• Так же не забудьте продуть сжатым воздухом все фильтрующие элементы (сетки), и после такой процедуры можете собирать насос в обратной последовательности

Ремонт дизельных двигателей легковых автомобилей

После сборки насоса нужно произвести регулировку оборотов чтоб бы убедится в правильности работы автомата опережения впрыска горючего.

Кстати перед тем как будете регулировать обороты запомните положение регулировочного винта, чтоб если что-то пойдет не так вернуть его в исходное состояние –для этого можно сосчитать количество выступающих из контргайки витков резьбы

Теперь проверим давление в напорной магистрали. Нам понадобиться манометр на 350-400 бар., соединительный шланг для подключения к насосу и переходник, желательно с наличием стравливающего клапана.

Для измерения подключите ваш манометр к центральному отверстию распределительного блока или же к одному из напорных штуцеров.

После того как вы присоединил ваш манометр к ТНВД проверните вал насоса с помощью стартера и посмотрите на показания вашего манометра. Если стрелка показала 260 атмосфер или больше — значит все хорошо так как при работающем двигателе давление будет значительно выше и с большой долей вероятности в пределах нормы.

Полезная заметка ремонт дизельных двигателей легковых автомобилей в дороге

Вот небольшое руководство ремонт тнвд дизельных двигателей своими руками  если у вас прям на дороге сломается электромагнитный клапан отключения топлива. При такой поломке ваш двигатель вдруг не с того не с сего просто заглохнет.

Причины такого явления как вы понимаете могут быть разные, но наиболее часто такое возникает именно по вине электромагнитного клапана, поэтому попробуем его отключить.

1. Для этого снимите питающий провод
2. Хорошо изолируйте его от массы
3. Выкрутите клапан
4. Удалите из него наконечник с пружиной и верните устройство на свое место

Если после этих манипуляций автомобиль завелся как ни в чем не бывало значит дело было именно в электромагнитном клапане, а если же поломка не исчезла значит причина не в нём.

Ну а наша пост ремонт топливного насоса высокого давления дизельного двигателя подошел к концу. Если у вас есть что добавить, исправить или посоветовать – будем рады увидеть это в комментариях.

Незабываем прочитать и про подробный ремонт форсунок и как уменьшить расход топлива на своем автомобиле и почему он вдруг резко увеличился.

А так же не забываем оставлять свои комментарии и замечания.

santavod.ru

Неисправности ТНВД: признаки, причины возникновения

Дизельные двигатели получили широкое распространение в различных сферах машиностроения: они используются на легковых и грузовых автомобилях, спецтехнике, речных и морских судах, производственном оборудовании и т.д. Причинами такой востребованности являются неприхотливость конструкции дизелей, высокие показатели тяги и мощности при экономичном потреблении топлива. В то же время отдельные агрегаты таких двигателей в процессе эксплуатации могут изнашиваться. Наиболее часто возникают те или иные неисправности ТНВД – топливного насоса высокого давления, который обеспечивает подачу солярки. В результате двигатель теряет свою мощность и производительность и в конечном итоге полностью выходит из строя. Для продления ресурса работы насоса следует понимать принципы его действия, а также учитывать рекомендованные правила его эксплуатации. Также большое значение имеет качественный своевременный сервис и ремонт.

Принцип действия ТНВД

В двигателях различных производителей и моделей могут использоваться топливные насосы разных видов. Однако для всех ТНВД характерен общий принцип работы. Главная задача этого агрегата – подача в камеры сгорания под высоким давлением порций дизельного топлива в строгом соответствии с тактами работы двигателя. При этом количество подаваемого устройством топлива может быть различным, оно зависит от режима работы мотора – чем выше нагрузка на него, тем больше солярки нагнетает ТНВД.

Основными деталями насоса высокого давления являются плунжер, выполняющий роль поршня, и втулка-цилиндр. В зависимости от принципа их действия выделяют следующие виды ТНВД:

• насосы непосредственного действия;
• модели аккумуляторного типа.

Все ТНВД непосредственного впрыска характеризуются следующими особенностями работы:

• плунжер приводится в действие механически;
• нагнетание топлива и его впрыск происходят одновременно;
• необходимое для впрыска давление создается движущимся плунжером.

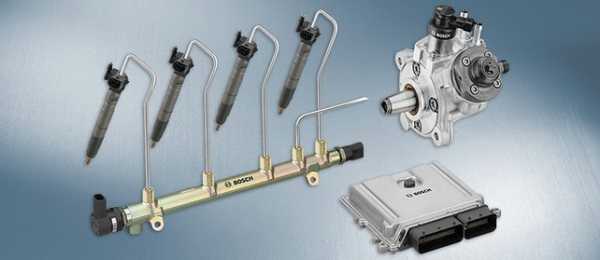

В насосах аккумуляторного типа используется иной принцип действия, называемый раздельным: дизельное топливо нагнетается в специальный аккумулятор в конструкции насоса, далее оно подается в форсунки.

Также производители дизельных двигателей используют классификацию ТНВД по особенностям устройства:

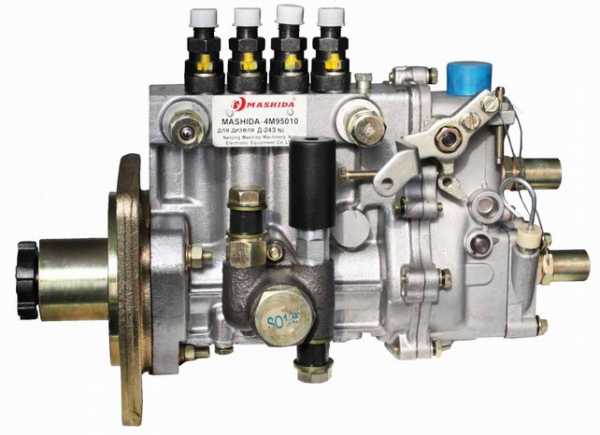

• рядные – каждый цилиндр связан с определенной насосной секцией, которая обеспечивает его питание;
• распределительные – могут быть 1- и 2-плунжерными, каждая их секция может подавать солярку в несколько цилиндров;
• многосекционные – используются на высокоскоростных дизелях.

Общий принцип работы насосов высокого давления следующий:

• Подкачивающий насос нагнетает топливо из бака и направляет в ТНВД. Редукционный клапан обеспечивает при поступлении солярки в насосную секцию необходимое рабочее давление.
• Кулачковый вал, соединенный с коленвалом, приводит в действие плунжер, который, в свою очередь, подает топливо непосредственно в цилиндры.
• Под действием кулачкового вала плунжер двигается в полости втулки вверх. В это же время происходит последовательное открытие клапанов выпуска и впуска.
• Плунжер создает во втулке давление, что приводит к открытию клапана нагнетания. Через него топливо направляется непосредственно к распыляющей форсунке.
• Избыточный объем топлива удаляются из плунжера через специальные каналы и по дренажному штуцеру возвращаются в бак.

Для стабильной работы насоса высокого давления требуется согласованность всех этапов. Кроме того, этот узел чувствителен к качеству используемого топлива и режиму работы – при их нарушении могут проявиться те или иные неисправности ТНВД дизельного двигателя. Это потребует дорогостоящего ремонта, во время которого вы не сможете пользоваться своей техникой.

Основные неисправности ТНВД

При эксплуатации дизельных автомобилей их поведение может изменяться в зависимости от воздействия различных факторов. К ним относится и износ элементов топливного насоса. Поэтому важно знать, какие симптомы могут свидетельствовать о развивающихся проблемах эти агрегатом.

Ключевые признаки неисправности ТНВД:

• появление течи в топливной системе;
• увеличение расхода солярки;
• соскальзывание ремня ГРМ с приводной шестерни насоса;
• затрудненный запуск двигателя;
• перегрев мотора;
• возникновение посторонних шумов;
• повышенная дымность при работе в обычном режиме.

При возникновении любого из этих симптомов следует как можно скорее обратиться к квалифицированным мастерам, которые выполнят комплексную диагностику насоса и определят степень изношенности его элементов, а также выполнят его ремонт и восстановление первоначальных характеристик.

К наиболее распространенным проблемам с топливными насосами высокого давления относятся следующие:

• Нарушение работы вследствие загрязнения. В насос могут попадать внешние грязь и пыль, нагар, откладываемый на поршнях и поверхностях цилиндров. В результате этого забиваются каналы и клапаны, затрудняется движение плунжера. Работа в условиях высоких нагрузок в итоге приводит к усталости металла и потери им своей изначальной прочности и жесткости.
• Неравномерная подача и распределение нагнетаемого топлива. Данная проблема может возникнуть в результате существенного износа используемых в плунжерах поводков, зубьев рейки, плунжера и втулки, а также нагнетательных клапанов. Кроме того, стабильность распределения дизтоплива нарушается при загрязнении или повреждении форсунок.
• Механический износ плунжерной пары. Данная проблема приводит к «плавающим» оборотам при работе двигателя в холостом режиме, а также существенному увеличению потребления топлива. Кроме того, в результате уменьшения компрессии нарушается герметичность всей системы. Кроме того, может повредиться поверхность поршня-плунжера, что приводит к появлению сбоев в работе мотора и чрезмерному нагреву подшипников.
• Производственный брак. Некоторые автомобилисты сталкиваются с повреждением алюминиевого корпуса насоса, появлением на его поверхностях трещин, которые могут затрагивать и подшипники. В этом случае поможет только полноценная замена ТНВД. Также к браку относят заедание плунжерной втулки.
• Износ и выход из строя подшипников. Эта неисправность ухудшает рабочие параметры насоса, так как повышается сила трения на его движущихся элементах.
• Заклинивание поршневой пары. Если в процессе работы плунжер останавливается в полости втулки, то это может привести к выходу из строя зубчатой рейки, шестерни, регулятора, кулачкового вала, шпоночных соединений. Распространенная причина заклинивания плунжера – попадание воды в пространство между ним и втулкой.
• Износ движущихся элементов в результате истирания смазочного слоя.
• Коррозия плунжерной пары при повышенном содержании воды в топливе.
• Перегрев ТНВД при стабильной работе системы охлаждения. Причинами такой неисправности могут быть как банальный недостаток антифриза в системе, так и засорение ее каналов.

Распространенной неисправностью также является износ прокладок и сальников. В результате появляется утечка масла, неустойчивая работа в холостом режиме, повышенная дымность.

Наиболее тяжелый симптом неисправности ТНВД дизеля – появление в системе охлаждения масляной эмульсии. Она свидетельствует о нарушении целостности деталей, что потребует полной замены поврежденных элементов.

Названные выше неисправности могут появиться вследствие различных факторов:

• Механический износ компонентов насоса – со временем даже при бережной эксплуатации автомобиля отдельные детали насоса изнашиваются. При использовании топлива низкого качества износ существенно ускоряется.
• Попадание в топливную систему воды, пыли или других загрязнений – даже небольшое их содержание может привести к полному выходу ТНВД и всей системы питания дизеля из строя.
• Засорение топливного фильтра – в результате снижения пропускной способности фильтра насос не может развить требуемое для работы давление.
• Разгерметизация топливной системы – попадающий в насос воздух также не позволяет ему создать необходимое давление, в результате чего он начинает работать в режиме повышенных нагрузок.

Способы продления срока службы ТНВД дизельного двигателя

Предотвращение поломки любого агрегата – гораздо более выгодное и легкое действие, чем последующее устранение повреждений. В особенности это справедливо для топливного насоса дизеля – это дорогостоящий агрегат на восстановление или замену которого потребуются существенные средства. Общими правилами профилактики для любых моделей таких насосов являются следующие:

• промывайте топливную систему 1-2 раза в год;
• при промывке очищайте или заменяйте топливный фильтр;
• периодически сливайте отстоянные остатки топлива;
• оставляйте машину на парковке с заполненным баком – во время ночной стоянки на его голых стенках образуется конденсат, впоследствии попадающий вместе с топливом в ТНВД и форсунки;
• не допускайте критического снижения уровня топлива.

Большое значение имеет правильный выбор топлива, что особенно важно в осеннее межсезонье. Летнее дизтопливо при понижении температуры окружающего воздуха достаточно быстро утрачивает текучесть. При дальнейшем охлаждении происходит парафинизация солярки, в результате чего засоряются топливный фильтр и каналы ТНВД. Поэтому обязательно уточняйте на АЗС, топливо какого сезона вам предлагается. В ситуации, когда температура снизилась резко, а заменить топливо не было возможности, следует прогреть машину обогревателем.

Вопреки бытующему мнению, смешивать летнюю солярку с бензином для адаптации к холодному сезону не только бесполезно, но и опасно для всей топливной системы. Различная плотность, температура воспламенения, характер горения дизельного топлива и бензина имеют существенные различия, поэтому такая смесь способна очень быстро вывести из строя не только ТНВД, но и другие элементы двигателя.

В зимний сезон не жалейте времени на прогрев двигателя. Характерное отличие дизелей от бензиновых моторов заключается в их повышенной чувствительности к рабочим температурам. Двигателям, работающим на солярке, требуется больше времени на полноценный прогрев до рабочих температур, поэтому ни в коем случае не следует трогаться сразу же после запуска. В то же время продолжительная работа в холостом режиме не будет полезной – лучше сочетать 4-5-минутный прогрев на парковке с кратковременным движением в щадящем режиме.

Важный момент – заправляйте свой автомобиль только на проверенных АЗС, гарантирующих высокое качество топлива. Попытки сэкономить путем заправки на дешевых заправочных станциях могут привести к серьезным тратам на ремонт ТНВД и всей топливной системы.

Еще один полезный совет – не игнорируйте изменения в поведении автомобиля. Если вовремя заметить признаки неисправности ТНВД дизельного двигателя и соответствующим образом отреагировать на них, то можно избежать затратного ремонта.

О важности качественного сервисного обслуживания

Топливные насосы высокого давления – это один из наиболее чувствительных к условиям эксплуатации, дорогостоящих и сложно поддающихся ремонту узлов дизельного мотора. Поэтому нужно не забывать регулярно проводить соответствующие сервисные работы, которые не только сохранят его рабочий ресурс, но и эффективно помогут предотвратить проявление каких-либо неполадок.

Доверять выполнение таких работ следует опытным специалистам, имеющим большой опыт работы с дизельной аппаратурой и понимающей все ее конструкционные особенности. Такое обслуживание предлагает сервис «Дизель-Мастер». Наши ключевые преимущества:

• Оперативность работы.
• Высокая квалификация всех специалистов.
• Использование высокотехнологичного сервисного оборудования.
• Использование оригинальных запчастей и материалов.
• Гарантия на все работы.
• Удобное расположение сервиса.

Чтобы стать нашим клиентом, заполните заявку на нашем сайте или позвоните нам по телефонам +7 (921) 932-25-54, (812) 938-56-50, 8 (800) 350-34-48 и выберите удобное время посещения. Если у вас возникли какие-либо вопросы относительно нашей работы, вы можете задать их прямо на сайте — наши специалисты свяжутся с вами в короткое время и предоставят всю необходимую информацию.

dizelmaster.ru

Признаки неисправности ТНВД: проверка, диагностика, снятие с двигателя

Топливный насос высокого давления — один из основных механизмов в системе подачи топлива в дизельных двигателях. Именно этот узел является главным отличием дизельных двигателей от своих бензиновых собратьев. Однако из-за своей сложности и чувствительности к качеству топлива топливный насос высокого давления (сокращенно ТНВД) нередко выходит из строя, что может грозить ремонтом или заменой узла.

Принцип работы ТНВД

Несмотря на обилие различных видов насосов, все ТНВД работают по сходному принципу и обеспечивает подачу порций дизельного топлива в цилиндры двигателя автомобиля под высоким давлением в строго отведенные моменты времени. Размер подаваемых порций топлива определяется нагрузкой цилиндров к коленчатому валу. Основу любого вида ТНВД составляет плунжерная пара, состоящая из непосредственно плунжера (поршня) и втулки (цилиндра).

Выделяется 2 основных разновидности ТНВД по принципу действия:

• ТНВД непосредственного действия с механическим приводом плунжера;
• ТНВД с аккумуляторным впрыском.

По устройству также различаются несколько видов ТНВД:

• рядные — секции насоса расположены в ряд и подают топливо в определенный цилиндр мотора;
• распределительные — одна секция насоса может подавать топливо в несколько разных цилиндров;
• многосекционные (V-образные) — для высокоскоростных дизельных двигателей.

В свою очередь распределительные ТНВД могут быть одноплунжерными и двухплунжерными.

Все ТНВД непосредственного впрыска работают по одному принципу:

• механический привод плунжера;
• одновременно протекающие процессы нагнетания и впрыска;
• давление для впрыска топлива создается движением плунжера.

ТНВД с аккумуляторным впрыском обеспечивают подачу топлива в раздельных циклах: сначала топливо нагнетается в аккумулятор насоса, затем поступает в топливные форсунки. Насосы с электронным управлением форсунками получили название системы Common rail.

Вкратце принцип работы топливного насоса высокого давления выглядит таким образом.

1. Топливо из бака поступает в ТНВД благодаря подкачивающему насосу. Давление топлива на входе в насосную секцию ТНВД поддерживается редукционным клапаном.
2. Движение плунжера, подающего топливо в цилиндры мотора, обеспечивается кулачковым валом, в свою очередь имеющим привод от коленчатого вала автомобиля.
3. Вращение кулачкового вала заставляет двигаться плунжер, который поднимается вверх по втулке. При этом последовательно открываются выпускное и впускное отверстие.
4. Создаваемое движением плунжера давление открывает нагнетательный клапан, после чего топливо поступает к топливной форсунке цилиндра дизельного двигателя.
5. Избытки топлива через сливной, винтовой, радиальный и осевой каналы сливаются из плунжера в бак посредством дренажного штуцера.

Признаки неисправности ТНВД

ТНВД — дорогостоящий и довольно «капризный» узел дизельного двигателя, крайне требовательный к качеству топлива и смазывающих материалов. Основная причина выхода из строя ТНВД — загрязнение плунжеров насоса, которые установлены во втулки с минимальными допусками, измеряющимися в микронах. Загрязнение плунжерной пары твердыми частицами, содержащейся в некачественном дизельном топливе, может приводить к выходу ТНВД из строя. Не менее опасна и вода, которая может содержаться в топливе. Влага размывает защитную масляную пленку деталей узла, что чревато заклиниванием деталей ТНВД. Также неисправность ТНВД может заключаться в физическом износе деталей и повреждение корпуса насоса.

Неисправность ТНВД обычно приводит к неравномерности подачи топлива в форсунки двигателя и к снижению его поступающего объема. Чтобы понять то, что ТНВД не работает в штатном режиме, не обязательно ждать его поломки. Признаками проблем с ТНВД и с топливной системой в целом являются:

• повышенный расход топлива;
• нестабильная работа двигателя на малых оборотах;
• затруднения с запуском двигателя;
• перегрев мотора;
• утечка горючего;
• падение мощности и отдачи дизельного двигателя;
• увеличенная дымность выхлопа;
• появление посторонних шумов в процессе работы двигателя.

Проверка ТНВД

Симптомы неисправности насоса сходны с поломками деталей двигателя, а также могут иметь схожесть с неисправностью охлаждающей системы автомобиля. Поэтому для диагностирования поломки непосредственно ТНВД необходимо проверить и убедиться в исправности деталей насоса.

В идеале диагностика ТНВД и поиск неисправностей может проводиться только на стенде — устройстве, позволяющем имитировать работу ТНВД в рабочих диапазонах. Однако так как стоимость стенда сравнима с ценой автомобиля, а для диагностики необходимо демонтировать ТНВД с автомобиля, то такие операции проводятся только в автосервисах.

В «боевых» условиях проверить ТНВД достаточно сложно, но, все-таки возможно. Однако нужно понимать, что в домашних условиях получится диагностировать только некоторые неисправности ТНВД, а полную картину даст только проверка на стенде.

1. Проверить плунжерные пары на наличие в них воды можно сняв ремень ГРМ и осторожно покрутив шкивом. Если шкив проворачивается с переменным усилием (из-за вращения кулачкового вала), то вода во втулках ТНВД отсутствует. Если шкив не проворачивается, то в системе ТНВД находится вода, что при запуске двигателя приведет к заклиниванию.
2. Давление в плунжерной паре можно проверить с помощью тестера ТАД-01А, КИ-4802 или любого другого подобного инструмента. Такой прибор можно изготовить даже самостоятельно, для этого потребуется мощный манометр. Тестер вкручивается в ТНВД на место топливной трубки или в центральное отверстие головки насоса. Показатели измерения должны составлять не менее 300 кг/см². В обратном случае плунжерная пара изношена и нуждается в замене или восстановлении.
3. В дизельных автомобилях с электронным управлением ТНВД поломка может заключаться в обрыве датчика оборотов, расположенного на корпусе насоса. В таком случае топливо не поступает из ТНВД в форсунки цилиндров мотора. Для проверки датчика необходимо с помощью мультиметра измерить сопротивление на разъеме датчика, расположенного на крышке ТНВД. В случае отсутствия сопротивления произошел разрыв.
4. Если неисправность ТНВД заключается в утечке топлива, то, как правило, виноваты уплотнительные кольца узла. Чтобы проверить ТНВД на утечку необходимо при работающем двигателе покачать ось рычага ТНВД. Если при этом наблюдается утечка топлива, то резиновый уплотнитель в месте утечки нужно заменить. Если утечки возникают не на оси, а в других местах узла, например, в местах посадки плунжерных пар, то для диагностики придется разбирать ТНВД.

Все эти способы помогают проверить ТНВД на наличие поломок. Однако неисправностей насоса гораздо больше, поэтому в большинстве случаев приходится демонтировать ТНВД и разбирать узел в поисках механических и иных повреждений в деталях узла.

Снятие ТНВД с двигателя

Снятие ТНВД может понадобиться не только для поиска и ремонта неисправных деталей, но и для проверки форсунок и регулировки газораспределительного механизма. Снятие ТНВД — довольно трудоемкая задача, с которой справится далеко не каждый автовладелец. Как минимум для проведения такой операции необходимо иметь немалый опыт в самостоятельном ремонте автомобиля.

Снятие ТНВД проводится в несколько этапов. В зависимости от вида насоса могут иметься различия в последовательности и некоторых деталях процесса. Для снятия ТНВД кроме стандартных ключей понадобятся специальные приспособления — шестерни для проворачивания коленчатого вала, фиксаторы, стапели, съемники приводных шестерен, шлицевые ключи и специальные приспособления для демонтажа. Поэтому при снятии насоса желательно использовать набор инструментов для ремонта ТНВД.

1. Для начала следует слить всю охлаждающую жидкость в автомобиле.
2. Далее отсоединяется минусовая клемма аккумулятора.
3. Снимается вентилятор и кожух вентилятора, усложняющие доступ к корпусу ТНВД.
4. Затем снимается крышка головки блока цилиндров.
5. Далее снимается кожух ремня ГРМ.
6. Затем демонтируется впускной коллектор.
7. Далее первый цилиндр двигателя необходимо установить в положение верхней мертвой точки (максимальное расстояние между цилиндром и коленвалом). Для блокировки цилиндра в таком положении используется приспособление 11 2 300.
8. Затем необходимо демонтировать ремень ГРМ со шкивов распределительного вала и вала ТНВД.
9. Далее необходимо отсоединить топливный трубопровод и сливной провод от насоса. Также отсоединяется шланг для слива масла.
10. Далее требуется отсоединить распределительные трубопроводы от форсунок цилиндров с помощью приспособления 13 5 020.
11. Далее отсоединяются детали электропроводки.
12. Затем нужно снять крепеж ТНВД. Для снятия центральной гайки ТНВД сначала демонтируется колпачковая гайка, а затем откручивается центральная гайка рожковым ключом на 18.
13. Далее выворачиваются болты на корпусе ТНВД.
14. Для отсоединения ТНВД от звездочки используется выталкивающий винт и приспособление 13 5 120, которое предварительно вкручивается на место центральной гайки. При снятии ТНВД приспособление должно оставаться на центральном шкиве до момента установки насоса обратно во избежание падения звездочки.

После того, как ТНВД отделен от центрального шкива и звездочки, его можно осторожно вынуть. Дальнейший разбор для поиска неисправных деталей также производиться с помощью специализированного набора для ремонта ТНВД.

voditelauto.ru

22.3. Ремонт топливного насоса высокого давления

и форсунок

Прецизионные детали (корпус распылителя с иглой, гильза с плунжером, нагнетательный клапан с седлом и шток со втулкой) не разукомплектовывают. Детали моют в керосине (прецизионные детали отдельно). Нагар с поверхности форсунок удаляют в моечных ультразвуковых установках. Отверстия в распылителях прочищают специальными приспособлениями — чистиками. После мойки и чист­ки детали обдувают сжатым воздухом или вытирают чистыми сал­фетками, дефектуют и сортируют согласно техническим условиям.

Корпус топливного насоса высокого давления (ТНВД) изготав­ливают из сплава алюминия AJI9. Обломы и трещины, захватываю­щие отверстия под штуцера и подшипники и находящиеся в трудно­доступных местах, являются выбраковочными признаками. Все остальные трещины и обломы устраняют наплавкой или заваркой в среде аргона. Износ отверстий под толкатели плунжеров устраняют обработкой под ремонтный размер. При размере этого отверстия более допустимого корпус бракуют. Износ отверстия под подшип­ники державки грузиков устраняют гальваническим натиранием или постановкой ДРД. Износ отверстий под ось промежуточной шестерни, под ось рычага реек и под ось рычага пружины устраня­ют постановкой ДРД с последующим развертыванием до размеров рабочего чертежа.

Детали плунжерной пары изготавливают из стали 25Х5МА. Такой дефект, как заедание плунжера во втулке, является выбраковочным признаком. Заедание отсутствует, если плунжер будет свободно опус­каться в разных положениях по углу поворота во втулке при уста­новке пары под углом 45 Износ рабочих по­верхностей плунжерной пары, как и следы коррозии на торцовой поверхности втулки, что ведет к потере герметичности, устраняют пе­рекомплектовкой.

Для этого сам плунжер и его втулку прити­рают и доводят до шероховатости ASi мкм при допустимой овальности 0,2 мкм и конус­ности 0,4 мкм. Затем плунжеры разбивают на размерные группы (интервал 4 мкм) и подби­рают по соответствующим втулкам. Далее плун­жер и втулку притирают, промывают в бен­зине и больше не обезличивают. Затем плун­жерную пару проверяют, как указано выше.

Рис. 22.4. Основные дефекты нагнета­тельного клапана в

сборе: 1 — поясок клапана; 2, 3 — поверхности соответственно ко­нусная и направляю­щая; 4— торец седла

й

поверхности 3 и на торце седла 4, на разгру­зочном пояске клапана 7 устраняют притир­кой на плите притирочными пастами. При этом седло клапана крепят в цанговой дер­жавке за резьбовую поверхность. Шерохова­тость торцовой поверхности седла должна со­ответствовать Ra 0,16 мкм, а направляющего отверстия и уплотняющего конуса Ra 0,08 мкм. После подбора и притирки клапанную пару не обезличивают. Отсутствие заедания клапа­на в седле определяется его свободным пере­мещением под действием собственного веса в разных положениях по углу поворота после выдвижения клапана из седла на 1/3 длины.

Распылитель форсунки в сборе (рис. 22.5) состоит из корпуса, который изготавливают из стали 18Х2Н4ВА, HRC 56…60, и иглы из стали Р18, HRC 60…65. Основные дефекты: риски и следы износа на торцевой поверхно­сти корпуса распылителя 3, на направляю­щей 4, на конусных поверхностях 5 иглы и корпуса и износ сопловых отверстий 6. Кор­пус 2 распылителя с увеличением сопловых отверстий и со следами оплавления носика бракуют. Сопловые отверстия контролируют калибром (если калибр проходит хотя бы в одно из отверстий, корпус распылителя бракуется).

Риски и следы износа на торцевой поверхности корпуса рас­пылителя устраняют путем притирки и доводки до зеркального блеска на плите, применяя соответствующие притирочные пасты в зависимости от глубины рисок. Риски и следы износа на на­правляющей и конусной поверхности отверстий в корпусе удаля­ют при помощи притиров, доводя поверхность до требуемой гео­метрической формы и шероховатости и затем сортируют по диа­метру на группы.

Рис. 22.5. Основные дефекты корпуса распылителя и иг­лы форсунки дви­гателя ЯМЗ: 1 — игла; 2 — кор­пус распылителя; 3 — распылитель; 4 — на­правляющая; 5 — ко­нусные поверхности; 6 — сопловые отвер­стия

.

Притирку и доводку производят тремя пастами: притирку — пастой 28 мкм (светло-зеленого цвета), доводку — пастой 7 мкм (темно-зеленого цвета), освежение — пастой 1 мкм (черного цвета с зеленым оттенком). После каждого процесса притирки и до­водки детали необходимо тщательно промывать в чистом дизель­ном топливе.

Сопряжение корпус распылителя — игла после ремонта долж­но соответствовать следующим техническим требованиям:

расстояние между торцом иглы и корпуса должно быть в преде­лах, определяемых техническими условиями; этот размер обеспе­чивается доводкой торца;

игла после тщательной ее промывки и смазки дизельным топли­вом, выдвинутая на 1/3 длины из корпуса, наклоненного на угол 45°, должна плавно без задержек опускаться до упора под дей­ствием собственной массы (проверка плотности, качества распы- ливания и герметичности запорного конуса производится при ис­пытании форсунки в сборе).

Все непрецизионные детали восстанавливают ранее рассмотрен­ными способами: трещины на корпусе — заваркой по технологии, применяемой при сварке деталей из алюминиевого сплава; резьбу с повреждениями более двух ниток — заваркой и нарезанием резь­бы по рабочему чертежу, а также нарезанием ремонтной резьбы или постановкой ввертышей; изношенные опорные шейки вала — шлифованием под ремонтный размер или хромированием с пос­ледующим шлифованием под размер рабочего чертежа.

После сборки приборы системы питания высокого давления прирабатываются, регулируются и испытываются на стендах СДТА-1, СДТА-2. Форсунки испытывают на герметичность, на начало впрыскивания и качество распыливания, на пропускную способность, по которой форсунки разбиваются на четыре груп­пы (0, 1, 2, 3) с клеймением их по наружной поверхности со­единения со штуцером.

ТНВД испытывают на начало подачи топлива секциями, на гер­метичность, на производительность и равномерность подачи топли­ва. Насосы испытывают и регулируют на определенных режимах.

Номинальный режим: начало действия регулятора; цикловая подача топлива или производительность секции (насоса) при номиналь­ной частоте вращения кулачкового вала; неравномерность подачи топлива между секциями насоса; угол начала нагнетания топлива и чередование подачи по секциям насоса; угол начала впрыскивания топлива и чередование его подачи по секциям насоса.

Режим перегрузки (максимального крутящего момента): цикловая подача топлива или производительность секции (насоса) при ча­стоте вращения кулачкового вала, соответствующей максимальной частоте вращения коленчатого вала на холостом ходу двигателя; частота вращения кулачкового вала в момент полного автоматичес­кого выключения регулятором подачи топлива секциями насоса.

Пусковой режим: цикловая подача топлива или производи­тельность секции (насоса) при пусковой частоте вращения; часто­та вращения кулачкового вала насоса в момент автоматического выключения обогатителя.

В топливных насосах отдельных марок дополнительно контроли­руют цикловую подачу на частоте вращения кулачкового вала, соответствующей минимальной частоте вращения коленчатого вала на холостом ходу двигателя.

Испытание и регулирование топливного насоса проводят на стенде КИ-921 МТ, укомплектованном набором стендовых фор­сунок. Перед испытанием подключают насос к системе топливо- подачи стенда и заливают свежее масло в корпус насоса и регуля­тора до верхних меток указателей уровня.

Если проводилась замена плунжерных пар или восстанавливалось какое-либо соединение в насосе или регуляторе, то перед регули­ровкой насос обкатывают на стенде с полной подачей топлива в течение 10… 15 мин без форсунок, а затем 20…30 мин с форсунка­ми при частоте вращения кулачкового вала 800…850 мин^-1.

В процессе обкатки следят за возможным появлением стуков, местных нагревов, подтеканий топлива, масла и других неисправ­ностей. Устранив обнаруженные неисправности, приступают к ре­гулировке насоса.

studfiles.net
