Ремень грм почему сползает – Почему съезжает ремень грм: причины и действия

почему ремень грм сползает - Инструкции по ремонту и эксплуатации автомобиля

почему ремень грм сползает

В этой статье мы рассмотрим варианты решений проблемы со сползанием ремня ГРМ ВАЗ 2109. Как известно, все детали автомобиля имеют свойство изнашиваться с течением времени, и рано или поздно возникает необходимость замены той или иной износившейся детали на новую. Владельцев ВАЗ 2109, а также других переднеприводных автомобилей ВАЗ, оснащенных 8-ми клапанным двигателем объемом 1,5 литра после очередной замены ремня привода газораспределительного механизма (ГРМ) зачастую поджидает одна проблема. Новый ремень ГРМ, установленный взамен отработавшего свой ресурс, начинает утягивать с места его нормального расположения посередине шестерни привода распредвала на его край неведомая сила, что приводит к подъеданию кромки ремня деталями привода. Это ведет к быстрому износу и истончению ремня привода ГРМ, и как следствие, скорому его обрыву и необходимости очередной замены ремня. Хорошо, что на данных двигателях при обрыве ремня ГРМ рассинхронизация движения клапанов и поршней не приводит к их взаимному соударению и капремонт двигателя при этом Вам скорее всего не грозит.

Тянуть ремень может как от двигателя, так и в обратную сторону. Автор в процессе решения данной проблемы (да, она и меня не миновала) поменял 3 ремня прежде чем решил ее, перепробовав множество способов. Этими способами я и поделюсь с вами в этой статье. В последнее время качество запчастей оставляет желать лучшего, поэтому основной причиной сползания ремня я считаю некачественные запчасти, в данном случае сам ремень ГРМ. Он может иметь неравномерную структуру, растягиваться в разных местах по разному, иметь перекос в случае даже незаметной на глаз разницы диаметров двух его кромок.

Определить, кривой ли вновь установленный ремень, можно перевернув его на приводе и проверив работу в этом положении. Если тянет в другую сторону виноват сам ремень. Также сползание ремня может быть вызвано люфтом вала насоса охлаждающей жидкости, в простонародье именуемого помпой.

Определить наличие люфта несложно: при снятом ремне ГРМ покачайте рукой шестерню помпы. Если есть хоть малейший люфт узел под замену, жить ей осталось недолго. Следующая деталь привода газораспределительного механизма ВАЗ 2109 натяжной ролик ремня. Он является высокоточным устройством, и даже малые отклонения характеристик его деталей от заданных приводят к отклонениям от его правильной работы.

Проще говоря, если ролик кривой, он будет направлять ремень в сторону от прямолинейного движения, и тем самым будет изнашивать кромку ремня своим бортиком. Некоторые автовладельцы отмечают устранение сползания ремня при замене шестеренок привода распредвала и коленвала на новые. Но подобной степени износа эти шестерни могут достигнуть при пробегах от 100 000 км, поэтому если у вас пробег меньше, данная замена вряд ли приведет к положительному результату.

Также некоторые автолюбители указывают на решение данной проблемы с ремнем ГРМ путем установки натяжного ролика старого образца, который имеет несколько иную конструкцию по сравнению с роликом нового образца. Подозреваю, что подобной заменой проблема сползания не решается, просто ролик старого образца имеет бортик другой формы и выполнен он из металла (у нового бортик пластмассовый), что вызывает меньшее трение в месте соприкосновения бортика с ремнем и подъедание ремня не проявляется так заметно, как в случае с роликом нового образца. Можно попробовать натянуть ролик в другую сторону, ближе к шестерне распредвала. Правда, при этом ремень получит больший изгиб в верхней его части при переходе с шестерни распредвала на ролик. При штатном способе его натяжки ролик находится примерно посередине между шестернями распредвала и помпы, что на мой взгляд более правильно с точки зрения условий работы ремня.

Есть отличный способ устранения сползания ремня ГРМ путем корректировки положения натяжного ролика подкладыванием кусочка алюминиевой пивной банки в форме полушайбы между блоком цилиндров и дистанционным кольцом ролика. Подобная необходимость возникает, если дистанционное кольцо имеет различную толщину, ее можно измерить с помощью штангенциркуля. Подбором положения этой полушайбы можно добиться полного устранения сползания ремня ГРМ. После проведения операции по замене ремня ГРМ рекомендуется почаще наблюдать за его состоянием, заглядывая под капот, есть шанс заметить дефекты не дожидаясь его обрыва. Чтобы не снимать каждый раз кожух ремня ГРМ, рекомендую доработать его. О доработке кожуха читайте.

У себя данную проблему я решил, установив хороший комплект ремня ГРМ вместе с натяжным роликом фирмы Gates. Ремень в этом комплекте более жесткий чем предыдущие, возможно при выборе ремня стоит обратить внимание на этот факт. P.

S. Материалы данной статьи рассчитаны на поиск и устранение причин сползания вновь установленного ремня. Если ремень какое-то время стоял по центру шкива, а потом внезапно стал сползать, то скорее всего имеет место быть повреждение самого ремня, и в этом случае лучше его заменить на новый.

Статья с : http://tuning-lada-2109.ru.

avtoladagood.ru

[Решено] Почему ремень ГРМ сползает к двигателю?

Как часто менять ролик и ремень ГРМ?

Здесь нет однозначного ответа. Дело в том, что все механизмы автомобиля постоянно изнашиваются, подвергаются чрезмерным нагрузкам. Поэтому на рекомендации завода-производителя можно обращать внимание лишь в том случае, если машина новая – до 5-7 лет. В этом случае замена проводится раз в 55-60 тыс. км. Если машина старая, то уменьшайте на 15 тыс. км. этот показатель смело. Дело в том, что только двигатели с объемом 1,5 литра спокойно и без последствий переживут обрыв. Но на восьмерках, например, ставили моторы 1,3, у которых клапана гнет.

Очень часто жрет ремень ГРМ на ВАЗ 2114 и аналогичных моделях. Происходит это вследствие сильного износа жидкостной помпы. Ее ресурс не более 90 тыс.км. И то лишь в случае, если она качественная. А если попался брак или явная подделка? То она может сломаться и через полчаса езды.

При износе помпы ролик жрет резину с внешней стороны. И чем сильнее износ насоса, тем виднее повреждения ремня. Значит, вывод такой: менять комплект ГРМ (ролик и ремень) каждые 40-45 тыс.км, с каждым вторым ставить новую помпу.

Метки ГРМ ВАЗ 2114: устанавливаем правильно

Сложного в работе нет ничего – всего есть три метки, на которые и нужно ориентироваться. Этап подготовки к замене заключается в следующем:

  1. Установить автомобиль на ровную поверхность, под левым задним колесом положить упоры.
  2. Ослабить болты переднего правого колеса.
  3. Правую сторону приподнять на домкрате.
  4. Выкрутить окончательно болты и снять колесо.
  5. При наличии демонтировать защиту.
  6. Снять кожух защиты отсека ремня ГРМ – три болта с головкой под ключ на «10».

«Если сделать всю работу аккуратно и зафиксировать валы, то нет нужды выставлять метки» – стандартное заблуждение, но оно имеет место быть при выполнении определенных условий. В большинстве же случаев такой «фокус» не работает, установку валов все равно нужно проводить. Дальнейшая работа проходит в несколько этапов:

  1. Снимаете ремень генератора.
  2. Включите пятую скорость и усадите помощника за руль, пусть удерживает педаль тормоза.
  3. Ключом на «19» выкрутите болт шкива коленчатого вала.
  4. Ключом на «17» ослабьте натяжной ролик.
  5. Снимите ремень ГРМ ВАЗ 2114.

Вот и все, теперь нужно провернуть коленчатый вал до тех пор, покуда не совпадет метка на маховике с прорезью в планке. За этим наблюдаете через специальное окошко, находящееся в картере сцепления. Если проводите регулировку сами, то сначала коленвал вращаете и наблюдаете за тем, когда выемка на шкиве будет смотреть вверх. После этого точную установку через смотровое окно делаете. И не забудьте про распределительный вал – на его шкиве есть метка, которая совмещается с планкой, находящейся на ГБЦ.

Выставив метки ГРМ ВАЗ 2114, можно устанавливать ремень. И не забудьте менять ролик! Старый быстро придет в негодность, в лучшем случае начнет издавать неприятные звуки. В худшем – заклинит и порвет ремень. Установка производится в обратной последовательности. Крайне важно после затяжки убедиться в совпадении всех меток – проверните коленвал на несколько оборотов. Проверьте метки на маховике и распределительном валу. Если они совпадают, то можно колесо и кожух ставить на место.

evrasia-today.ru

Почему ремень грм сползает от двигателя калина

#1 Гость_VAZ-093_*

Добрый день всем!

Поехал недавно зазоры клапанов отрегулировать, механик посоветовал заменить ремень и заодно натяжной ролик.

Все классно! Проехал 1,5 т.к, открыл крышку, а там ремень уже сточился 1,5-2 мм со стороны двигателя.

Сточились не зубъя а сам ремень, к тому же он на эти же 1,5-2 мм сполз со шкива. Заменили подряд два ролика — ничего не помагает, ремень сразу начинает сползать. Механики руками разводят — говорят плохие ролики. Закончилось все тем что оставили старый ролик и заменили ремень на новый. Вроде пока все нормально (мало наездил), но старый ролик уже шумит, все равно его нужно менять.

Вопрос — что делать? Говорят это распространенная проблема. Но полазил по конфе, в поиске, толком ничего не нашел. Как отличить хороший ролик от плохого? Какой брать? Есть-ли импортные натяжные?

Машина 093, карб. 2000 г. Ролик новой конструкции, ремень поставили немецкий.

Кстати старый ремень без проблем прошел 90000 км.

Об автомобилях, ремонте, тюнинге — доступно, свободно, честно

поиск по сайту

Рубрики

Свежие комментарии

  • Сергей к записи Файл с расширением .h364, чем открыть файл h364 или конвертировать в avi
  • Светлана к записи Как восстановить ламинат после попадания кислоты или электролита
  • николай к записи Файл с расширением .h364, чем открыть файл h364 или конвертировать в avi
  • валерий к записи Сползает ремень ГРМ. Причины и способы устранения
  • Аноним к записи Всякая всячина

Сползает ремень ГРМ. Причины и способы устранения

Сползает ремень ГРМ на двигателе ВАЗ.

Сползает ремень ГРМ к двигателю

Многие владельцы переднеприводных автомобилей ВАЗ, после некоторого периода эксплуатации, успели столкнуться с тем, что сползает ремень ГРМ к двигателю (что бывает чаще), или наоборот от двигателя. При этом край ремня начинает истираться о детали двигателя, реборду натяжного ролика, кордовые нити разрываться. И если вовремя это не заметить, в самый неподходящий момент последует обрыв ремня ГРМ. Если на восьми клапанном ВАЗовском двигателе последствия обрыва ремня ГРМ грозят только остановкой двигателя, то на 16-ти клапанном ремонт ГБЦ выливается в довольно круглую сумму. Теперь рассмотрим причины вызывающие сползание зубчатого ремня и способы устранения этой неисправности.

Почему сползает ремень ГРМ.

Причина может быть как одна, так и несколько в совокупности. Рассмотрим их по порядку.

1. Может быть виноват сам ремень, вернее, допустивший брак производитель. Ремень, имеющий разную жесткость по ширине, начинает плыть в сторону меньшей жесткости практически сразу после установки. Диагностика в этом случае простая, снимаем, переворачиваем другой стороной, устанавливаем и если начинает ползти в другую сторону, то виновник найден. Такой ремень однозначно в утиль. Справедливости стоит отметить – сейчас такое встречается гораздо реже. Совет: всегда держите в багажнике в запасе ремни ГРМ и генератора.

2. Износ подшипников водяного насоса (помпы). При снятом ремне покачайте зубчатый шкив. Люфт подшипников недопустим, поэтому меняем, не раздумывая, все равно скоро потечет. Если проблемы начались после замены насоса, то может быть, при установке новой детали, плохо зачистили от старой прокладки привалочную поверхность блока и корпус помпы стал с перекосом. Бывает еще, что сама помпа изготовлена «криво», ну был токарь не в духе.

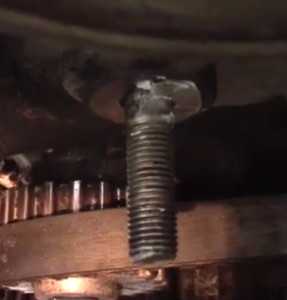

3. Наиболее распространенной причиной является изгиб шпильки крепления натяжного ролика, при неквалифицированной замене. «По букварю» момент затяжки гайки эксцентрика ролика составляет всего 4,2 кгс/м, а если затянуть «от души», то шпилька м10 может слегка подогнуться, а даже 0,1 мм смещения будет вполне достаточно для сползания ремня в сторону. Выправить шпильку практически нереально. Как вариант можно попробовать вывернуть ее из блока и ввернуть другой стороной. У меня такой вариант проходил. Но есть способ лучше. Описан в журнале «За рулем». Картинки оттуда же.

Схема привода ГРМ

Из жестяной пивной банки вырезаются регулировочные шайбы, по размеру дистанционного кольца устанавливаемого между блоком и эксцентриком натяжного ролика. Перерезаются пополам в виде полумесяца, для более тонкой, или сгибаются и складываются для более толстой.

Схема установки регулировочных шайб.

После чего устанавливаются согласно схеме. Ближе к центру блока (1), если ремень сползает к двигателю, ближе к краю (2) если ремень ползет наружу. При установке, чтобы шайбы не падали, рекомендую клеить их герметиком.

Установка регулировочной шайбы

Толщина набора подбирается экспериментально. Метод простой и очень эффективный.

4. Кстати, виновником зачастую, может быть и натяжной ролик. Сейчас они изготавливаются на однорядном шарикоподшипнике, да и опорная поверхность для ремня зачастую бывает далека от идеальной (конусность, овальность и даже ступенчатость). Поэтому к выбору ролика следует подходить максимально придирчиво и внимательно. Люфт подшипника должен быть минимальным, рабочая поверхность, хотя бы «на глаз», должна гладкой и ровной. Перед установкой стоит не полениться и проверить в подшипнике наличие смазки. Как аккуратно вскрыть подшипник, сколько добавить смазки и собрать его обратно описано здесь. Очень часто на этом сильно «экономят».

5. Немного повторюсь. Может быть несколько неявных, практически незаметных причинок, которые по одной и определить-то трудно, но в сумме они вполне справляются со сдвигом ремня в сторону. И вот здесь регулировочные шайбы станут просто панацеей.

Второй раз стирает ремень, с прошлой замены откатал 5000 км. Первый раз заметили что стерло после 2 месяцев пользования. До этого пришлось менять помпу, она крякнула и порвала ремень.

Т.е. было так:
1) Ломается помпа, рвется ремень, меняется.
2) Проходит около 2х месяцев, я замечаю странные звуки, вскрываем кожух, там стертый ремень. меняем ремень вместе с роликом.

ВАЗ: первый раз стерся
первый раз стерся

ВАЗ: замена
замена

3) Прохожу около 5000км, ради профилактики вскрываю кожух, ремень стерся точно так же.

ВАЗ: второй раз, точно так же
второй раз, точно так же

Что делать? Почему он сползает вправо? Стирает его скорее всего ролик. Сколько можно кататься на таком ремню?

Апд: почитал коменты, пока план такой
1) ругать на помпу, может быть прокладка или не почистили соединение.
2) плохой набор.

automotocity.com
