Установка или замена автомагнитолы в авто возможна самостоятельно любым автомобилистом, который не тратит деньги на все подряд. Если у Вас большие проблемы с руками, то тогда лучше обратиться в автосервис — так точно получится дешевле и в разы быстрей. Далее статья для тех, у кого «прямые руки» и фамилия не Рокфеллер. 🙂 Схема подключения различных магнитол в разнообразные авто остается одинаковой, однако имеются различные нюансы и особенности. До всеобщей стандартизации и взаимозаменяемости еще, к сожалению, далеко.
По способу установки автомобильные магнитолы или приемники бывают встраиваемые и стационарные.
Для защиты от воровства встраиваемые магнитолы довольно часто комплектуются съемной лицевой панелью, раньше применялись направляющие салазки с замком, для быстрого снятия всего устройства.
Стационарные автомагнитолы от кражи защищают их оригинальная форма и нестандартные размеры. Подходят они в определенную марку автомобиля, что лишает их универсальности.
Современные магнитолы бывают двух размеров по высоте — одно блочные и двух блочные (или однодиновые и двухдиновые). Европейские производители в большинстве производят автомагнитолы стандарта 1DIN (одноблочные). И в автомобиле должна быть подходящего размера ниша. Японские, американские, а так же и корейские фирмы представляют аппаратуру вдвое большую по высоте, под соответствующую нишу для установки в автомобиле, которая носит название 2DIN. Это основное, на что надо обратить внимание при покупке автомагнитолы для Вашего автомобиля.
Далее разъемы. Различные магнитолы и автомобили могут иметь различные виды разъемов. Поэтому нужно посмотреть, какой разъем в автомобиле перед покупкой магнитолы. Если в приобретенной магнитоле разъем не совпадает с автомобильным, то тоже ничего страшного.

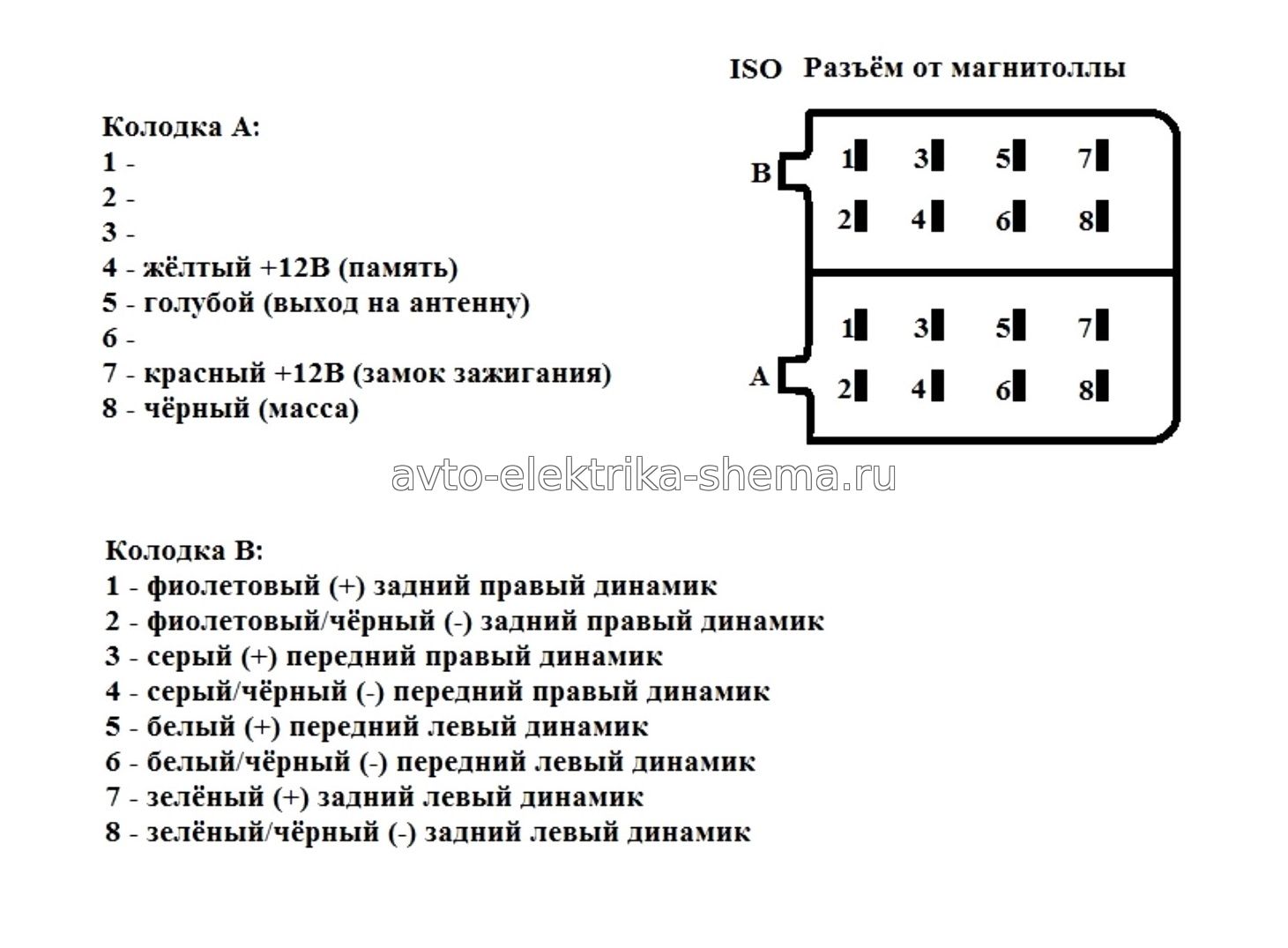

Самый распространенный разъем для подключения автомагнитолы — ISO 10487. Первым делом проверьте его наличие в Вашем автомобиле.
Если таков иметься, то необходимо просто удостовериться в правильной распиновке Вашего разъема.
— Желтый провод (BAT) — к постоянному +, независимо от положения замка зажигания, напрямую к аккумулятору через предохранитель на 10-20А;
— Красный провод (ACC) — к клемме замка зажигания, на которой появляется + при повороте ключа зажигания. На многих иномарках существует уже отдельно проведенный провод в колодке.
Надо его лишь найти (довольно просто при помощи тестера или контрольной лампочки). Либо, если возникнут затруднения, к любой клемме, где появляется +12 при включении зажигания.
— Черный провод — это минус или масса, что то же самое. Подключается на кузов хорошим контактом. (там постоянный минус).

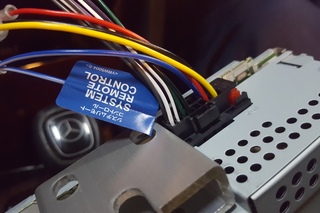

— Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.
— Оранжевый провод авто магнитолы (либо вариации) (ILL) — подлючается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.
— Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу Вашего автомобильного Hands. Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.
Белая пара проводов — передний левый динамик;
Серая пара — передний правый динамик;
Зеленая пара — задний левый динамик;
Фиолетовая пара — задний правый динамик.
Каждая пара проводов на динамики состоит из монотонный провода и провода с черной полосой. Черной полосой обозначается минусовой провод.
Очень важно соблюсти правильность подключения акустических проводов, в противном случае, при несоблюдении цветовой схемы – будет не корректна регулировка баланса, при несоблюдении полярности – задние колонки будут играть в противофазе, это проявиться отсутствием баса.
Акустическая группа:
— R = Динамик правый.
— L = Динамик левый.
— FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
— FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
— RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
— LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
— GND SP = Общий провод динамиков.
Разъём питания:
— B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
— GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
— A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
— N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
— ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
— Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
— MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).
Другие возможные контакты:
-Amp = Контакт управления включением питания внешнего усилителя
-DATA IN = Вход данных
Если при подключении видеорегистратора или навигатора появляются помехи радиоприему, причина не в магнитоле. Способы устранения по ссылке.
Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле.
Диаметр проводки должен быть не меньше чем на разъеме магнитолы, в идеале в полтора-два раза толще. Это касается как питающей проводки, так и акустической. Рекомендуется применить специализированные акустические провода сечением порядка 1.5-4 мм2 с бескислородной меди и силиконовой изоляцией.
Кабель должен быть как можно менее короткий и без скруток.
Сопротивление акустики, как правило, 4 Ом, а проводка из комплекта акустики будет соизмерима по сопротивлению с динамиками. Это свою очередь повлечет значительное рассеивание мощности усилителя магнитолы, именно на вспомогательном оборудовании – акустической проводке, а не на динамиках (акустике). В итоге, громкость воспроизведения уменьшится и, что еще хуже, уменьшится и диапазон воспроизводимых частот. Особенности распространения ВЧ заключаются в том, что сигнал идет лишь только по поверхности провода, соответственно при меньшем диаметре провода уменьшится его пропускная способность к ВЧ, и как следствие, ухудшение общего качества звучания.
При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола.
Наиболее удобным вариантом считается параллельное присоединение желтого и красного проводов, тогда выключение магнитолы будет происходить только при нажатии кнопки на панели магнитолы.
В конце тестируем звучание и правильность работы всех функций (баланс передние/задние, левые/правые динамики, частоты, радиоволны).
Если фазировка и установка динамиков была проведена правильно, то не должно быть ни хрипов, ни помех при воспроизведении.
Общепринятыми стандартами установлено обозначение проводов магнитолы по цветам. Это позволяет точно определить назначение каждого из них, чтобы правильно и безопасно осуществить подключение.
Провода для автомагнитолы используются для подключения к источнику тока, колонкам и усилителю, снятия управляющих сигналов и реализации сервисных функций. Благодаря четкому обозначению по цветам, сокращается вероятность ошибиться при подключении, поскольку ясно, какие куда провода идут, и для чего они нужны.
Оранжевый провод (ILL) чаще всего используется для управления подсветкой дисплея автомагнитолы. Он подключается к переключателю габаритных огней. В этом случае возможны несколько сценариев управления подсветкой.
Например, можно сделать так, чтобы ее яркость автоматически уменьшалась при включении габаритных огней.
Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.
Согласно общепринятому стандарту, желтый и красный провода используются для подключения положительного полюса питания к автомобильной магнитоле. Через первый из них осуществляется постоянное питание микросхем устройства вместе с усилителем мощности звука и подсветкой дисплея. Когда подается напряжение на желтый кабель, все функции автомагнитолы начинают работать. Нередко в его разрыв включается предохранитель в корпусе, подходящем под тип. Чем выше выходная мощность автомагнитолы, тем больше номинал плавкой вставки.
Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »
Красный провод, постоянно подключенный напрямую к аккумулятору, обеспечивает непрерывное питание микросхемы энергозависимой памяти, которая хранит записанные владельцем радиостанции, параметры автомагнитолы и место, где было остановлено прослушивание музыки с носителя.
Желтый провод часто подключается не напрямую к бортовой сети, а через замок зажигания. Благодаря такому подходу к питанию, потребляемый ресивером ток снижается в несколько раз.
Синий провод используется некоторыми производителями для управления моторизированной антенной. На него подается питание при включении режима радио. Когда магнитола выключается, антенна автоматически убирается, поскольку в ней стоит дополнительное реле, к которому подается питание напрямую от аккумулятора. Еще одно назначение синего — задействование дополнительных функций. Например, провод Reverse на магнитоле используется для включения режима парктроника или камеры заднего вида.
Розовый применяется для реализации разных сервисных функций. Одна из них — это блокировка мультимедийных функций на 2-диновой магнитоле с видео проигрывателем. Сигнал управления чаще всего подается с выключателя сигнализатора под рычагом стояночного тормоза. Как только розовый кабель соединяется с массой, становится возможно запустить видео плеер или включить ТВ-тюнер.
Иначе на дисплее появится сообщение об ошибке.
Сине-белый кабель (провод синего цвета с белой полосой) предназначен для управления питанием активной антенны. Он нередко помечается биркой с маркировкой «Ремоут». С этого кабеля также подается сигнал управления на автомобильный усилитель. Подключение может осуществляться как напрямую к устройству, так и через специальное реле.
Если инструкция или справочная этикетка утеряна, то перед правильным подключением автомагнитолы необходимо проверить назначение проводов при помощи тестера, подходящего источника тока и 12-вольтовой лампочки небольшой мощности. Вначале распознаются провода, предназначенные для подключения питания.
Эту процедуру также нужно сделать в случае, если они имеют другие цвета, чем по стандарту, или не оснащены предохранителями. Для безопасного определения можно использовать 9-вольтовую батарейку как источник питания. Ее минусовой полюс подключается к корпусу автомагнитолы.
Положительный вывод батарейки подсоединяется поочередно к каждому кабелю автомагнитолы. На старой магнитоле также нужно нажать на выключатель или повернуть регулятор громкости.
В момент подключения к кабелю, предназначенному для подачи питания, между контактами проскочит слабая искра. Если батарейка полностью заряжена, то слабо засветится подсветка. На современных магнитолах правильность подключения цепи можно подтвердить, нажав кнопку Power. После этого включится питание.
Затем определяются провода, которые дают ток относительно минуса (корпуса магнитолы). Для этого подключается источник тока на 12 В к ранее распознанным контактам для подачи питания. В разрыв плюсового нужно включить предохранитель на 10 А в целях повышения безопасности.
Лампочка или тестер, рассчитанный на 15 В и более, подключается к корпусу магнитолы и поочередно к оставшимся шнурам после включения устройства. Если стрелка отклонится, а лампочка загорится, то провод предназначен для питания антенны или дистанционного управления усилителем.
Все распознанные по цветам кабели необходимо пометить понятным образом.
Автор Владислав Никитович На чтение 5 мин.
Для коммутации головного акустического оборудования используются жгуты кабелей, покрытых изоляцией различных оттенков. Цветовое обозначение проводов магнитолы позволяет корректно подключить проигрыватель и дополнительные устройства. Цветовая гамма защитного слоя стандартизирована в соответствии с требованиями ISO, что обеспечивает совместимость разъемов на магнитолах и автомобильных жгутах.
Оранжевый провод предназначен для изменения интенсивности подсветки дисплея совместно с лампами элементов, расположенных на панели приборов. Кабель подсоединяется к положительному выводу потенциометра регулировки или к патрону лампы подсветки штатной розетки или прикуривателя. На части машин обеспечивается автоматическое снижение яркости при активации габаритных огней или фар головного освещения.
Если пользователь не планирует использовать функцию, то идущий от магнитолы кабель скручивается и аккуратно фиксируется на жгуте или штекере.
На некоторых магнитолах шнур имеет обозначение ill или lamp, цвет изоляции в этом случае произвольный. Возможно использование 2 отдельных кабелей, обеспечивающих подачу отрицательного и положительного питания. При этом минусовый шнур не связан с кузовом автомобиля.
Желтый провод имеет увеличенное сечение жилы и утолщенную изоляцию, предназначается для коммутации головного устройства с аккумулятором, подача питания производится в постоянном режиме. Благодаря увеличенному диаметру обеспечивается подача тока без риска перегрева элемента. Для защиты оборудования от короткого замыкания в цепи имеется штатный предохранитель ножевого типа. Устройство размещается в гнезде на задней стенке магнитолы, номинал зависит от мощности встроенного усилителя.
При использовании отдельного провода, выведенного к положительной клемме батареи, рекомендуется дополнительно защитить цепь.
Предохранитель монтируется в отдельном корпусе на расстоянии 300-400 мм от клеммы аккумулятора. Прокладка кабеля выполняется вдоль штатных жгутов проводки, для соединения шнуров в единую магистраль используются пластиковые хомуты. Для ввода в салон применяются штатные отверстия, имеющиеся в моторном щите автомобиля.
Желтый и красный провода отвечают за подведение положительного питания. Отличием красного провода (имеющего увеличенное сечение) является способ коммутации через замок зажигания. При повороте ключа в положение ACC обеспечивается подача положительного сигнала 12 В, обеспечивающего работоспособность устройства. Допускается прямое соединение кабеля с положительным полюсом аккумулятора, но в этом случае магнитола остается в активном состоянии и способствует ускоренной разрядке батареи.
Кабель с изоляцией красного цвета обеспечивает сохранение настроек головного устройства при отключенном зажигании. При некорректном подключении происходит сброс параметров проигрывателя, которые приходится настраивать заново после каждого запуска силового агрегата автомобиля.
Для подсоединения к отрицательному полюсу батареи (кузову) применяется проводник, покрытый изоляцией черного цвета. Кабель выводится к ближайшему болту «массы», приваренному к кузову. Крепление производится при помощи клеммы, которая поджимается 6-гранной гайкой.
Синий провод обеспечивает подачу управляющего сигнала к антенному усилителю или электроприводу, который выдвигает штырь приемника сигналов из полости крыла. Если автомобиль не оснащается подобным оборудованием, то кабель аккуратно скручивается и изолируется. Цвета проводов, расположенных на блоке электрического привода антенны, зависят от модификации автомобиля.
Также синяя изоляция применяется для защиты шнура, который нужен для управления внешним усилителем. Подобная цветовая схема используется на головных устройствах Sony. При активации проигрывателя через кабель «ремоут» подается управляющий импульс, обеспечивающий начало работы внешнего усилителя и акустики. После выключения двигателя и прекращения работы магнитолы автоматически обесточивается и усилитель, обеспечивая сохранение заряда аккумуляторной батареи транспортного средства.
Голубой и белый цвета изоляции применяются для маркировки кабеля, используемого для управления слаботочным внешним оборудованием. Положительный сигнал появляется на кабеле только после включения головного акустического устройства. Допустимый ток, передаваемый по шнуру, не превышает 200 мА. При повышенной нагрузке происходит перегрев и необратимое разрушение электронных контроллеров, расположенных внутри проигрывателя. Если пользователь намерен коммутировать мощное оборудование, то требуется ввести в цепь разгрузочное реле.
В наборе проводов для автомагнитолы может встречаться кабель, покрытый защитным слоем розового цвета. Элемент применяется на головных устройствах, способных воспроизводить видео. Используется для коммутации внешней камеры заднего вида, обеспечивая трансляцию сигнала. При использовании подобного оборудования требуется обеспечить совместимость сигналов, в противном случае изображение на дисплее будет перевернутым.
Для обеспечения питания камеры применяется провод Reverse, позволяющий включить трансляцию сигнала при использовании передачи заднего хода. Шнур коммутируется к цепям подачи питания на лампы заднего хода. При использовании штатного парктроника возможно подсоединение кабеля к разъему контроллера.
В конструкции головного устройства может использоваться дополнительный жгут, обеспечивающий снижение громкости звучания при включении передачи заднего хода. Этот же кабель, покрытый изолятором желто-черного цвета, отвечает за отключение трансляции при поступлении телефонного звонка. Если автомобиль не оснащен блоком для подключения мобильного телефона, то шнур не используется.
Также в состав жгута входит 8 кабелей, предназначенных для коммутации тыловых и фронтальных громкоговорителей. При использовании компонентной акустики требуется подсоединять элементы на общий канал, при этом контролируя сопротивление и мощность. Все отрицательные выходы от катушек колонок должны подаваться на соответствующие разъемы усилителя.
Не допускается объединение полюсов в единую магистраль и замыкание узлов на кузов автомобиля.
Для установки низкочастотных динамиков применяется отдельный провод, проложенный самостоятельно. На некоторых автомобилях сабвуфер является штатным устройством, размещенным в нише для запасного колеса или внутренней полости его диска. Для коммутации используются отдельные кабели, цвет изоляции зависит от модели транспортного средства.
На штатных магнитолах встречается плоский шлейф, предназначенный для передачи информации на дисплей, выведенный в отдельный карман на панели приборов. Жгут состоит из большого числа проводов, покрытых изоляцией белого и серого цвета.
За счет защитного слоя обеспечивается монолитность изделия. Шлейф крепится специальными зажимами, обеспечивающими надежный контакт и защиту от влаги.
Некоторые головные устройства Pioneer имеют дополнительный кабель, предназначенный для подключения охранного комплекса. Шнур подсоединяется к штекеру, точка коммутации имеет обозначение Alarm. Использование на автомобиле цифровой шины CAN или K-Line требует подключения в цепь и магнитолы. Для этого применяются отдельные шнуры, выведенные в общий коммутационный разъем.
107 пользователя считают данную страницу полезной.
Информация актуальна! Страница была обновлена 16.12.2019
Акустическая группа:
R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.
Разъём питания магнитол:
B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
Ant или ANT+ или AutoAnt или P.
ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).
Другие возможные контакты в магнитолах:
Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы
Разберем цветовое обозначение проводов авто магнитол:

1 – B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от батареи.
2 – GND или GROUND или K31 или просто Указан минус = Общий провод (Масса).
3 – A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = Питание подаётся с замка зажигания.
4 – N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
5 – ILL или LAMP или Обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
6 – Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда).
7 – MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона.
8 – GALA или GAL = Вход датчика скорости. Автоматическая регулировка уровня звука(увеличение) при увеличении скорости автомобиля (более современное применяется а магнитолах PIONEER DEH 945R функция компрессии звука, магнитола имеет измерительный микрофон).
Разъём акустики:
1 – R = Динамик правый.
2 – L = Динамик левый.
3 – FR+, FR- или RF+, RF- = Динамик передний – правый (Соответственно плюс или минус).
4 – FL+, FL- или LF+, LF- = Динамик передний – левый (Соответственно плюс или минус).
5 – RR+, RR- = Динамик задний – правый (Соответственно плюс или минус).
6 – LR+, LR- или RL+, RL- = Динамик задний – левый (Соответственно плюс или минус).
7 – GND SP = Общий провод динамиков.
Другие контакты:
1 – Amp = Контакт управления включением питания внешнего усилителя
2 – DATA IN = Вход данных
3 – DATA OUT = Выход данных
4 – Line Out = Линейный выход
5 – CL = .
6 – REM или REMOTE CONTROL = Управляющее напряжение (Сабвуфер, Усилитель)
7 – ACP+, ACP- = Линии шины (Ford)
8 – CAN-L = Линия шины CAN
9 – CAN-H = Линия шины CAN
10- K-BUS = Двунаправленная последовательная шина (К-line)
11- SHIELD = Подключение оплётки экранированного провода.
12- AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
13- ATX+ = .
14- ATX-MUT = .
15- CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
16- SW+B = Переключение питания +B батареи.
17- NAVI = .
18- SEC IN = Второй вход
19- DIMMER = Изменение яркости дисплея
20- ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
21- ASC IN и ASC OUT = .
22- SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
23- SDV или SDVC = .
24- SWC = Steering Weel Control, сигнал управления магнитолой с руля
25- LINE OUT, LINE IN = Линейный выход и вход, соответственно.
26- TIS = .
27- D2B+, D2B- = Оптическая линия связи аудиосистемы
28- BRAKE = Подключается к ручнику. Если посадить на массу то возможен просмотр видео при движении.
29- R, G, B = Красный, Зелёный, Синий сигналы соответственно.
30- KEY1 и KEY2 = steering wheel control – управление с рулевого колеса.
Если знаете другие обозначения, не вошедшие на страницу, указывайте. Допишу.
Акустическая группа:
R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.
Разъём питания магнитол:
B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).
Другие возможные контакты в магнитолах:
Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы
Разберем цветовое обозначение проводов авто магнитол:

Магнитола представляет собой встроенное устройство, предназначенное для подключения к бортовой системе автомобиля и дополнительным девайсам, для которых выступает в качестве головного устройства. Чтобы обеспечить подобные коммуникации, для этих целей разработаны стандартизованные интерфейсы, обеспечивающие подключение к определенным выводам на электронной схеме. Для каждого подобного вывода разработан не только стандартный интерфейс, но и название, упрощающее поиск и подключение. В этом обзоре дана самая распространенная расшифровка обозначений магнитол на примере Пионер.
Подсоединение магнитолыПонятие интерфейса в том виде, котором мы сейчас его знаем, появилось в 1960-х годах. Вернее, в 1964 году, когда компания разработала свой легендарный мейнфрейм IBM System/360. Именно тогда были сформулированы основные задачи любого интерфейса – физического или виртуального.
Они состояли в том, чтобы обеспечить типовое подключение для всех устройств.
Изначально быть сделано всего несколько типов стандартных входов, обеспечивающих совместимость продукции, выпущенной разными производителями. Это был порт PS/2 для клавиатуры, LPT – для принтера и разъем для PCI платы. Сейчас на каждый тип подключения разработан свой стандартный интерфейс, такой подход в значительной мере упрощает разработку и продажу любых типов девайсов и позволяет разобраться с их встроенными возможностями. Приведем описания основных коммуникационных элементов, прежде всего, обозначение кнопки на магнитоле, которые используются на панелях автомагнитол Пионер и других.
Виды фирменных разьемов| Обозначения кнопок | Функция кнопок |
| AF | Другая частота RDS, автоматический поиск при плохом приеме |
| ALL OFF | Все выключено |
| AMS | Музыкальный сенсор, работает по принципу проигрывания количества треков, равное количеству нажатий |
| ANG | Регулировка панели |
| ATA | Автоматически включается радио при выключении и перемотке медиатреков |
| ATT | Быстро уменьшает громкость |
| BAND | Выбор радиоприемника |
| BEER | Включение звукового сопровождения нажатия кнопок |
| Blank Skip | Пропускает паузы более 8 секунд |
| BMS | Компенсирует низкие частоты при падении за счет основного устройства |
| BTM | Запоминает качественную частоту сильных станций |
| CLK ADJ | Регулирует время |
| COLOR | Цвет |
| DISP | Активация дисплея |
| DNPP | Выбор CD в чейнджере |
| DNPS | Ввод названий дисков |
| DSP | Активация звукового процессора |
| EJECT | Извлечь кассету в кассетном приемнике или диск |
| EON | Прием дорожной информации |
| FUNCTION | Переключает наиболее используемые функции |
| INTO SCAN | Воспроизводит запись по 10 с для поиска |
| LOS | Ищет станции, пропуская со слабым приемом |
| LOUD | Компенсация тонов |
M. RDM | Случайное воспроизведение дисков |
| PI | Автоматический поиск |
| PI SOUND | Переключение на другую частоту |
| PI MUTE | Приглушенный звук |
| POWER | Выключение |
| PS | Прослушивание по сохраненным настройкам |
| PTY | Выбор жанра |
| RDS | Поиск станции по мета-данным |
| RDM | Воспроизведение дорожек диска в любой последовательности |
| REG | Переход на частоту радиостанции с RDS |
| Repeat Play | Повторноепроигрываниедорожки |
| SCAN | Сканирование дорожек с воспроизведением начала |
| SEL | Настройка |
| SHUFFLE PLAY | Воспроизведение в случайном порядке доступной музыки |
| SYSTEM Q | Отслеживание фактором улучшения звука и показ их на дисплее |
| TA SEEK | Поиск станции с RDS |
| TC | Вызов тюнера при перемотке |
Распиновка разъема – это единственный элемент интерфейса питания, имеющий индивидуальную схему.
Распиновка разъемаИными словами интерфейс всегда разный и зависит от конкретной модели магнитолы, но обозначение распиновки магнитолы всегда одинаковое. Описание обычно приводится в документации.
Существуют методики определения выходов пинов опытным путем в том случае, если невозможно получить оригинальное описание контактов. Это характерно для китайских устройств, выпускавшихся под брендами-однодневками. Необходимость восстановления часто необходима, так как устройство оказывается действительно неплохого качества и может еще использоваться в медийных целях.
Детальное описание разьемовВ инструкции по эксплуатации указана обычная схема с условными обозначениями, описание которых приводится ниже. Данные должны учитывать название контактов магнитол, которые имеются на задней панели. Универсального варианта нет, так как чем больше интерфейсов, тем более развернутую функциональность поддерживается. Пионер практикует большое количество интерфейсов, другие – нет.
Но количество – это не панацея, а только один из вариантов элементов интерфейса. Лучше всего понять сказанное можно с помощью иллюстрации с указанием разъемов для ToyotaPrado. Обозначения на распиновке описаны в инструкции к магнитоле и приведены ниже.
Название проводов и выходов питания автомагнитолы
| BAT, K30, Bup+, B/Up, B-UP, MEM +12, BATTERY | Питание от батареи |
| GND, GROUND, K31, «минус» | Провод на «массу» |
| A+, ACC, KL 15, S-K, S-kont, SAFE, SWA | Питание с зажигания |
| N/C, n/c, N/A | Пустой контакт |
| LAMP, 15b, Lume, iLLUM, K1.58b, «солнышко». В отдельных случаях имеется два провода -iLL+ и iLL | Подсветка панели, обычно подается +12В, когда включаются габаритные огни. Некоторые автомагнитолы |
| Ant, ANT+, AutoAnt, P.ANT, ANTENNA AMP | Подключение 12В на внешнюю или активную антенну |
| MUTE, Mut, mu, «перечеркнутыйдинамик», TEL, TEL MUTE | Контакт приглушения динамика при приеме звонка.![]() |
| GALA, GAL | Вход для датчика скорости |
| KL.15 FEEDING | Постоянноенапряжение |
| NAV AUDIO IN +/- | Вход навигатора |
| AUX GND | Выход земли на AUX |
| CENTER SPEAKER | Центральный спикер |
| LEFT FRONT, LEFT REAR SPEAKER | Левый спикер |
| RIGHT FRONT, RIGHT REAR SPEAKER | Правый спикер |
| AUX GND, L+, R+ | AUX |
| CAN L, CAN R | Шина CAN
|
| M-BUS с проводами M-SCK, M-BUSY, M-DATA. | M-BUS используется для подключения CD-чейнджера. |
Приведенный список не является исчерпывающим. Интерфейсы автомагнитолы – это забота производителей, поэтому расшифровка проводов всегда индивидуальна и приводится в инструкции к каждой автомагнитоле. Контакты, как уже говорилось, и их количество зависят от функциональности автомагнитолы и особенностей управления, поэтому и считаются прерогативой производителя.![]()
04.09.2012 Такой не простой авто-звук
В статье приведена расшифровка обозначений разъемов автомагнитол, это может помочь Вам при самостоятельной установке оборудования в автомобиль:
Разъём питания:
1 — B+ или BAT или K30 или Bup+ или B/Up или B-UP илиMEM +12 = Питание от батареи.
2 — GND или GROUND или K31 или просто Указан минус =Общий провод (Масса).
3 — A+ или ACC или KL 15 или S-K или S-kont или SAFE илиSWA = Питание подаётся с замка зажигания.
4 — N/C или n/c или N/A = Нет контакта.
(Физически вывод имеется но никуда не подключен).
5 — ILL или LAMP или Обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
6 — Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда).
7 — MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона.
8 — GALA или GAL = Вход датчика скорости. Автоматическая регулировка уровня звука(увеличение) при увеличении скорости автомобиля (более современное применяется а магнитолах PIONEER DEH 945R функция компрессии звука, магнитола имеет измерительный микрофон).
Разъём акустики:
1 — R = Динамик правый.
2 — L = Динамик левый.
3 — FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
4 — FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
5 — RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
6 — LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
7 — GND SP = Общий провод динамиков.
Другие контакты:
1 — Amp = Контакт управления включением питания внешнего усилителя
2 — DATA IN = Вход данных
3 — DATA OUT = Выход данных
4 — Line Out = Линейный выход
5 — CL = ???
6 — REM или REMOTE CONTROL = Управляющее напряжение (Сабвуфер, Усилитель)
7 — ACP+, ACP- = Линии шины (Ford)
8 — CAN-L = Линия шины CAN
9 — CAN-H = Линия шины CAN
10-K-BUS = Двунаправленная последовательная шина (К-line)
11-SHIELD = Подключение оплётки экранированного провода.
12-AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
13-ATX+ = ???
14-ATX-MUT = ???
15-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
16-SW+B = Переключение питания +B батареи.
17-NAVI = ???
18-SEC IN = Второй вход
19-DIMMER = Изменение яркости дисплея
20-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
21-ASC IN и ASC OUT = ???
22-SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
23-SDV или SDVC = ???
24-SWC = ???
25-LINE OUT, LINE IN = Линейный выход и вход, соответственно.
26-TIS = ???
27-D2B+, D2B- = Оптическая линия связи аудиосистемы
А вот по этой ссылке лежит архив, в архиве ехе (шник), запускаете и откроются распиновки магнитол различных производителей, в том числе идущих с завода штатно: https://disk.
yandex.ru/public/?hash=rfxZb/RGhG08ztNABX5qOs5nxAthyHllVg3ukidE57s%3D
Распиновка магнитолы (не путать с Раскодировкой) – правильное соединение силовой и акустической проводки магнитолы с системой питания автомобиля и её акустической аппаратурой. Различные штатные магнитолы, особенно на старых автомобилях, имеют индивидуальные разъёмы подключения, распиновка которых происходит строго по определнной схеме, которая обычно располагается в верхней крышке магнитолы и позволяет разобраться, какого цвета провод за что отвечает. Дело в том, что располагается она там не всегда, либо, по какой-то причине не подходит (подключение в другое авто, например). Тогда перед пользователем встаёт дилемма, ведь если неверно подключить проводку к магнитоле – можно вывести и её, и систему питания автомобиля из строя.
Но, дабы упростить подключение и замену проигрывателей, чтобы не было никаких скруток и паек,производители перешли на единый тип разъёмов или ISO – евроразъём. Только не совсем он единый получился, потому как единой вышла только распиновка проводки, что конечно внесло больше ясности, но форму самих фишек, или штекеров, каждый производитель делает свою. В общем, всё сложно.
В частости, все универсальные магнитолы типоразмеров 1 DIN и 2 DIN подключаются к акустике авто только через ISO, но так же предусмотрен подразъем mini ISO для подключения дополнительной аппаратуры.
DIN – это «Deutsche Industriele Norme» или по-русски – немецкие промышленные стандарты. Эти нормы были введены Германским институтом стандартицации и значат они буквально вот что: 1 DIN – размер магнитолы, высота х ширина – 180х50мм. 2 DIN 180х100мм, при монтажной глубине всех DIN в 160мм. И вот, весь мир, ну или почти весь, собирает магнитолы по этим стандартам. Так же еще, хоть и весьма редко, но встречается типоразмер 1,5 DIN – 180x75mm, это как ближе к 1 DIN по характеристикам. Итак, к распиновке:
Распиновка стандартного ISO 10487 разъема
С магнитолами 2 DIN всё примерно так же, только у них добавляется еще возможность подключения через mini ISO задних камер, навигационного оборудования и прочих дополнительных функций, доступных магнитолам с большим дисплеем.
ISO разъём с мини ИСО подразъёмом, как мы можем наблюдать из схем, состоит из 2 или 3 подразъеёмов или секций. Обычно, но не всегда, секции А и B соединены меж собой, а С подразъём – mini ISO – идёт отдельно всегда.
Станадартный же ISO 10487 евроразъем состоит всего из двух секций, которые так же могут быть скомпанованы меж собой, а могут идти раздельно, в таком случае секция А – отвечающая за силовое подключение к электрической цепи автомобиля будет иметь коричневый цвет.
Счастливым же обладателям магнитол с не ISO разъёмами, при смене головного устройства на новое и его подключении советуется не брать всё в свои руки, резать, паять и прочее, а прикупить себе штекер-переходник с вашего разъёма на ISO. Такое обязательно будет где-то продаваться и стоит он копейки.
Принципиальная схема подключения магнитолы в автомобиле с распиновкой
На схеме мы можем наблюдать как жёлтым толстеньким проводом мы запитываем магнитолу от АКБ, красный – управляющий провод, идёи на замок зажигания, чтобы наша магнитола знала, когда ей нужно включаться, а когда отключаться чтобы не сажать батарею. Чёрный толстенький провод – заземление, проходит на массу автомобиля. На указанной схеме у нас два провода Remote – синий и сине-белый, их раздвоение позволит нам подключить и антенну и усилитель. Да, так можно, только помните, что провод Rem – слаботочный! Если подать на него слишком большую нагрузку или закоротить его на кузов – выйдет из строя транзисторный ключ! И тогда придётся Вам сдавать ГУ в ремонт. Все манипуляции проводите на обесточенной магнитоле! Далее, два серых провода – серый и серый с чёрной полосой – это правый фронтальный динамик, серый – на положительный контакт, серый с чёрной полосой – на отрицательный. По аналогии, оба белых – фронтальный левый динамик, оба фиолетовых – тыльный правый динамик, оба зеленых провода – тыльный левый динамик. Усилитель подключен через разветвление RCA – линейных разъёмов (по-русски – тюльпанов) mini ISO. Вот и вся принципиальная схема!
Помните, что цветовая маркировка соответствует обозначениям только на ISO евроразъемах! На штатных магнитолах различных автопроизводителей может быть своя распиновка. Всегда внимательно изучайте инструкцию и схему на крышке ГУ!
Акустическая группа:
R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.
Разъём питания магнитол:
B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).
Другие возможные контакты в магнитолах:
Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы
Разберем цветовое обозначение проводов авто магнитол:
В качестве общепринятого европейского стандарта для подключения автомагнитол используется ISO. Распиновка магнитолы осуществляется в соответствии с ним.
Отличия между ними заключаются в высоте магнитол. Цифра 2 в обозначении стандарта 2DIN говорит о том, что высота двухдинового ресивера в 2 раза больше, чем устройства, сделанного по стандарту 1DIN. Последние магнитолы сейчас являются наиболее востребованными и распространенными. Установка двухдиновых магнитол возможна не в любую машину, поскольку на передней панели должно быть предусмотрено соответствующее посадочное место.
Все автомагнитолы делятся на два типа: с фирменным коннектором, выполненным чаще всего в виде вилки, и расположенным на задней стенке, и с универсальным разъемом ИСО. В первом случае следует приобрести фирменный коннектор для магнитолы, распиновка которого подходит под нужную модель. Если на машине установлено гнездо ISO, то на другом конце фирменного кабеля тоже должна быть вилка ISO. Во втором случае подключение магнитолы осуществляется напрямую к гнезду ISO, находящемуся в автомобиле.
При замене магнитолы на другую следует посмотреть на заднюю стенку и определить, какая колодка там находится. После этого можно решить, приобретать ли фирменную вилку или можно подключить устройство к машине через уже установленное гнездо ISO. Распиновка разъема автомагнитолы осуществляется по стандарту ISO 10487.
На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.
Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:
Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.
Если оставить автопроигрыватель включенным при отсутствии таймера защиты, то аккумулятор автомобиля может быстро разрядиться.
Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.
Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.
Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:
Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:
Распайка линейных выходов на штатной магнитоле может осуществляться с помощью двух разъемов RCA. Этот вариант — наиболее распространенный, поскольку на усилителях мощности стоят такие же гнезда. В распиновке разъемов автомагнитол Pioneer присутствуют от 10 до 20 контактов. Их назначение зависит от модели мультимедийного устройства. Например, в серии KEH первый контакт — это управление антенной, второй контакт — это напряжение от замка зажигания и т. д. Динамики присоединяются к контактам 3, 4, 5, 6, 8, 9, 10 и 11.
Магнитола представляет собой встроенное устройство, предназначенное для подключения к бортовой системе автомобиля и дополнительным девайсам, для которых выступает в качестве головного устройства. Чтобы обеспечить подобные коммуникации, для этих целей разработаны стандартизованные интерфейсы, обеспечивающие подключение к определенным выводам на электронной схеме. Для каждого подобного вывода разработан не только стандартный интерфейс, но и название, упрощающее поиск и подключение. В этом обзоре дана самая распространенная расшифровка обозначений магнитол на примере Пионер.
Подсоединение магнитолы
Понятие интерфейса в том виде, котором мы сейчас его знаем, появилось в 1960-х годах. Вернее, в 1964 году, когда компания разработала свой легендарный мейнфрейм IBM System/360. Именно тогда были сформулированы основные задачи любого интерфейса – физического или виртуального. Они состояли в том, чтобы обеспечить типовое подключение для всех устройств.
Евро разьемы
Изначально быть сделано всего несколько типов стандартных входов, обеспечивающих совместимость продукции, выпущенной разными производителями. Это был порт PS/2 для клавиатуры, LPT – для принтера и разъем для PCI платы. Сейчас на каждый тип подключения разработан свой стандартный интерфейс, такой подход в значительной мере упрощает разработку и продажу любых типов девайсов и позволяет разобраться с их встроенными возможностями. Приведем описания основных коммуникационных элементов, прежде всего, обозначение кнопки на магнитоле, которые используются на панелях автомагнитол Пионер и других.
| Обозначения кнопок | Функция кнопок |
| AF | Другая частота RDS, автоматический поиск при плохом приеме |
| ALL OFF | Все выключено |
| AMS | Музыкальный сенсор, работает по принципу проигрывания количества треков, равное количеству нажатий |
| ANG | Регулировка панели |
| ATA | Автоматически включается радио при выключении и перемотке медиатреков |
| ATT | Быстро уменьшает громкость |
| BAND | Выбор радиоприемника |
| BEER | Включение звукового сопровождения нажатия кнопок |
| Blank Skip | Пропускает паузы более 8 секунд |
| BMS | Компенсирует низкие частоты при падении за счет основного устройства |
| BTM | Запоминает качественную частоту сильных станций |
| CLK ADJ | Регулирует время |
| COLOR | Цвет |
| DISP | Активация дисплея |
| DNPP | Выбор CD в чейнджере |
| DNPS | Ввод названий дисков |
| DSP | Активация звукового процессора |
| EJECT | Извлечь кассету в кассетном приемнике или диск |
| EON | Прием дорожной информации |
| FUNCTION | Переключает наиболее используемые функции |
| INTO SCAN | Воспроизводит запись по 10 с для поиска |
| LOS | Ищет станции, пропуская со слабым приемом |
| LOUD | Компенсация тонов |
| M.RDM | Случайное воспроизведение дисков |
| PI | Автоматический поиск |
| PI SOUND | Переключение на другую частоту |
| PI MUTE | Приглушенный звук |
| POWER | Выключение |
| PS | Прослушивание по сохраненным настройкам |
| PTY | Выбор жанра |
| RDS | Поиск станции по мета-данным |
| RDM | Воспроизведение дорожек диска в любой последовательности |
| REG | Переход на частоту радиостанции с RDS |
| Repeat Play | Повторноепроигрываниедорожки |
| SCAN | Сканирование дорожек с воспроизведением начала |
| SEL | Настройка |
| SHUFFLE PLAY | Воспроизведение в случайном порядке доступной музыки |
| SYSTEM Q | Отслеживание фактором улучшения звука и показ их на дисплее |
| TA SEEK | Поиск станции с RDS |
| TC | Вызов тюнера при перемотке |
Распиновка разъема – это единственный элемент интерфейса питания, имеющий индивидуальную схему. Иными словами интерфейс всегда разный и зависит от конкретной модели магнитолы, но обозначение распиновки магнитолы всегда одинаковое. Описание обычно приводится в документации.
Распиновка разъема
Существуют методики определения выходов пинов опытным путем в том случае, если невозможно получить оригинальное описание контактов. Это характерно для китайских устройств, выпускавшихся под брендами-однодневками. Необходимость восстановления часто необходима, так как устройство оказывается действительно неплохого качества и может еще использоваться в медийных целях.
Детальное описание разьемов
В инструкции по эксплуатации указана обычная схема с условными обозначениями, описание которых приводится ниже. Данные должны учитывать название контактов магнитол, которые имеются на задней панели. Универсального варианта нет, так как чем больше интерфейсов, тем более развернутую функциональность поддерживается. Пионер практикует большое количество интерфейсов, другие – нет.
Но количество – это не панацея, а только один из вариантов элементов интерфейса. Лучше всего понять сказанное можно с помощью иллюстрации с указанием разъемов для ToyotaPrado. Обозначения на распиновке описаны в инструкции к магнитоле и приведены ниже.
Название проводов и выходов питания автомагнитолы
| BAT, K30, Bup+, B/Up, B-UP, MEM +12, BATTERY | Питание от батареи |
| GND, GROUND, K31, «минус» | Провод на «массу» |
| A+, ACC, KL 15, S-K, S-kont, SAFE, SWA | Питание с зажигания |
| N/C, n/c, N/A | Пустой контакт |
| LAMP, 15b, Lume, iLLUM, K1.58b, «солнышко». |
В отдельных случаях имеется два провода -iLL+ и iLL
Приведенный список не является исчерпывающим. Интерфейсы автомагнитолы – это забота производителей, поэтому расшифровка проводов всегда индивидуальна и приводится в инструкции к каждой автомагнитоле. Контакты, как уже говорилось, и их количество зависят от функциональности автомагнитолы и особенностей управления, поэтому и считаются прерогативой производителя.
В этой статье объясняется, как определить проводку с помощью мультиметра или простого светового теста.
Марица Патринос / LifewireНезависимо от того, имеете ли вы дело с автомобильной стереосистемой, ресивером или тюнером, большинство головных устройств имеют два или три входа питания.Один вход питания постоянно нагревается и используется для функций «поддержания активности памяти», таких как предварительные настройки и часы. Другой горячий только тогда, когда ключ зажигания включен, что не позволяет оставить радио включенным после того, как вы вытащили ключ. В тех случаях, когда у автомобиля есть третий провод питания, он используется для функции диммера, который привязан к фарам и переключателю диммера приборной панели.
Первое, что вам нужно проверить — это постоянный провод 12 В, поэтому установите мультиметр на соответствующую шкалу, подключите заземляющий провод к заведомо надежному заземлению и прикоснитесь другим проводом к каждому проводу в проводе динамика.Когда вы найдете тот, который показывает приблизительно 12 В, вы нашли постоянный провод 12 В, который также называют проводом памяти. Большинство головных устройств вторичного рынка используют для этого желтый провод.
После того, как вы отметили этот провод и отложили его в сторону, включите зажигание, включите фары и поверните переключатель диммера — если он есть — полностью вверх. Если вы обнаружите еще два провода, которые показывают примерно 12 В, поверните переключатель диммера вниз и проверьте еще раз.Провод, который показывает менее 12 В в этой точке, является проводом регулятора яркости / освещения. Большинство головных устройств вторичного рынка обычно используют для этого оранжевый провод или оранжевый провод с белой полосой. Провод, который все еще показывает 12 В, — это вспомогательный провод, который обычно красный в жгутах проводов на вторичном рынке. Если на этом этапе питание подавалось только на один провод, то это вспомогательный провод.
Разметив провода питания и убрав их с пути, вы можете переходить к проверке заземляющего провода.В некоторых случаях вам повезет, и заземляющий провод будет заземлен в том месте, которое вы действительно можете видеть, что исключает любые догадки из уравнения. Заземляющие провода также чаще всего черные, но не стоит принимать это как должное.
Если вы не можете найти заземляющий провод визуально, то лучший способ найти заземляющий провод — использовать омметр. Вам просто нужно подключить омметр к заведомо исправному заземлению, а затем проверить каждый из проводов в жгуте автомобильной стереосистемы на целостность.Тот, который показывает преемственность, — это ваша почва, и вы можете двигаться дальше.
Вы также можете проверить заземляющий провод с помощью тестовой лампы, хотя лучше использовать омметр, если он у вас есть.
Определить провода динамика может быть немного сложнее. Если остальные провода находятся в парах, причем один из них сплошного цвета, а другой — того же цвета, что и линия, то каждая пара обычно идет к одному динамику. Вы можете проверить это, подключив один провод в паре к одному концу батареи AA, а другой конец — к другому выводу.
Если вы слышите звук из одного из динамиков, значит, вы определили, куда идут эти провода, и можете повторить процесс для остальных трех пар. В большинстве случаев сплошной провод будет положительным, но это не всегда . Чтобы быть абсолютно уверенным, вы должны смотреть на динамик, когда вы его запускаете. Если кажется, что конус движется внутрь, значит, вы изменили полярность.
Если провода не находятся в согласованных наборах, вам просто нужно выбрать один, подключить его к одной клемме батареи AA и по очереди прикоснуться к каждому из оставшихся проводов к положительной клемме.Это более длительный процесс, но он работает точно так же.
Спасибо, что сообщили нам!
Расскажите, почему!
Другой Недостаточно подробностей Сложно понятьПодключение автомобильной стереосистемы — одна из тех работ, которая кажется сложной и требует внимания специалистов. Однако это не так, и с правильными знаниями любой может подключить новое головное устройство с минимальными усилиями.
Знание того, что делает каждый провод и куда он должен идти, является самым большим препятствием, которое нужно преодолеть, к сожалению, из-за патентованного характера конструкции автомобиля, проводка редко стандартизируется между моделями.Перебирая каждую проволоку для каждой модели, можно заполнить целую книгу, поэтому в этом посте мы сосредоточимся на розовой!
К сожалению, ответ варьируется от модели к модели. Также стоит отметить, что если вы выполнили какие-либо электромонтажные работы, например, переназначение проводки, цвета ваших проводов могут не соответствовать ни одному стандартному списку. Итак, давайте рассмотрим модели с розовыми проводами.
Ford использует проводку с розовыми полосами (розовый провод с цветной линией, проходящей по его длине) в проводке динамиков.Разные варианты розовой проводки идут к их правому заднему и левому заднему динамикам.
GM используют простую розовую проводку (без полос) для своей антенны с питанием, поэтому обязательно подключите ее, если вы хотите, чтобы антенна втягивалась.
Jeep обычно используют розовую проводку для ввода питания памяти.
Nissan использует розовый провод для одного из соединений с правым задним динамиком.
Для Toyota розовый цвет означает одно из двух соединений с передним левым динамиком.
В зависимости от модели автомобиля розовый провод служит разным целям. Итак, давайте посмотрим на сами функции.
Провод памяти — это постоянный канал для вашей стереосистемы, позволяющий сохранять сохраненную информацию. Если у вас установлено новое радио, и оно забывает ваши предустановки, когда вы выключаете зажигание, скорее всего, виноват этот провод. Этот провод также необходим для использования радио при выключенном зажигании.По этому проводу постоянно проходит +12 вольт.
Как и провод памяти, провод зажигания имеет +12 вольт. В отличие от провода памяти, провод зажигания находится под напряжением только тогда, когда вы включаете зажигание. Именно этот провод позволяет вашему радио автоматически включаться, когда вы заводите машину, и выключаться, когда вы останавливаете машину.
Как любой, кто разбирается в электронике, будет знать; вам нужно замкнуть цепь, чтобы она работала.Питание поступает через провода памяти и зажигания, а уходит через провод заземления.
Вы могли заметить, что во время ночной езды вы заметили, что подсветка вашего прибора гаснет, когда вы включаете фары. Во время движения в темноте вам не нужно, чтобы яркий свет падал вам в лицо прямо из-под лобового стекла! То же самое и с вашей стереосистемой. Осветительный провод обеспечивает сигнал, который радио использует, чтобы узнать, когда нужно выключить свет на его элементах управления.
Название может показаться запутанным, учитывая наличие провода освещения. «Диммерный» провод позволяет радиоприемникам, у которых есть возможность регулировать яркость, с помощью автомобилей с регулируемым внутренним освещением, что позволяет равномерно освещать приборную панель.
В автомобилях, у которых они есть, провод антенны питания позволяет радиостанции управлять выдвижной антенной, оттягивая ее вниз и убирая, когда она не используется.
Они говорят сами за себя. Для большинства систем будет восемь проводов; два провода на динамик, четыре динамика в дальнем. Они могут быть отмечены, чтобы различать передний левый, передний правый, задний левый и задний правый.
По возможности, вы всегда должны сверяться с последней информацией о вашем автомобиле и головном устройстве, прежде чем пытаться выполнить какие-либо электромонтажные работы. Производители постоянно что-то меняют, и информация в этом посте, которая подходит для подавляющего большинства автомобилей конкретного производителя, может быть неточной для последней модели, выпускаемой с завода.
Винсент Талбот
Установить автомобильную стереосистему — дело несложное. Чтобы упростить процесс, вторичный рынок разработал цветовую схему для всех проводов, которые вам нужно будет подключить, чтобы ваша новая автомобильная стереосистема на вторичном рынке работала с вашим автомобилем.
QualityMobileVideo.com предлагает жгуты проводов и интерфейсы для конкретных автомобилей практически для каждого автомобиля. Мы предлагаем вам использовать их для подключения вашей новой стереосистемы к заводским жгутам проводов вашего автомобиля.Это обеспечит правильное подключение к соответствующим сигналам и будет работать без сбоев, без перерезания заводских кабелей, как это было с заводской стереосистемой.
Предупреждение: Отсоедините отрицательную клемму аккумулятора перед началом любой установкиПредупреждение: Отсоедините отрицательную клемму аккумулятора перед началом любой установки
При снятии заводского радиоприемника и замене его на послепродажное радио необходимо использовать жгут проводов или интерфейс.
Жгуты проводов позволяют выполнять соединения с цветовой кодировкой, не изменяя заводские кабели и разъемы. Некоторые автомобили требуют использования интерфейса *; интерфейс предотвращает ошибки автомобиля, обеспечивает полную интеграцию с заводским оборудованием (усилители, элементы управления на рулевом колесе) при снятии магнитолы благодаря заводским системам шин данных.
* Проконсультируйтесь с Metra, Axxess Interfaces, Scosche, PAC-Audio, американским международным руководством по применению транспортных средств)
При установке приемника вторичного рынка вы должны согласовать функции жгута проводов вторичного рынка с функциями приемника вторичного рынка.Цвета проводов вашего нового приемника могут совпадать, а могут и не совпадать с цветами проводов жгута проводов на вторичном рынке.
Жгут проводов послепродажного обслуживания будет включать в себя ключ, который указывает цвет и функцию провода, вы сопоставите их с жгутом радиоаппаратуры по функциям. Эти соединения должны быть спаяны и изолированы, чтобы предотвратить случайное короткое замыкание. Также подходят изолированные обжимные соединители.
Часовой пояс: (UTC-12: 00) Международная линия дат запад (UTC-11: 00) Всемирное координированное время-11 (UTC-10: 00) Алеутские острова (UTC-10: 00) Гавайи (UTC-09: 30) Маркизские острова ( UTC-09: 00) Аляска (UTC-09: 00) Универсальное скоординированное время-09 (UTC-08: 00) Нижняя Калифорния (UTC-08: 00) Универсальное скоординированное время-08 (UTC-08: 00) Тихоокеанское время ( США и Канада) (UTC-07: 00) Аризона (UTC-07: 00) Чиуауа, Ла-Пас, Масатлан (UTC-07: 00) Горное время (США и Канада) (UTC-07: 00) Юкон (UTC- 06:00) Центральная Америка (UTC-06: 00) Центральное время (США и Канада) (UTC-06: 00) Остров Пасхи (UTC-06: 00) Гвадалахара, Мехико, Монтеррей (UTC-06: 00) Саскачеван (UTC-05: 00) Богота, Лима, Кито, Рио-Бранко (UTC-05: 00) Четумаль (UTC-05: 00) Восточное время (США и Канада) (UTC-05: 00) Гаити (UTC-05: 00) Гавана (UTC-05: 00) Индиана (Восток) (UTC-05: 00) Теркс и Кайкос (UTC-04: 00) Асунсьон (UTC-04: 00) Атлантическое время (Канада) (UTC-04: 00 ) Каракас (UTC-04: 00) Куяба (UTC-04: 00) Джорджтаун, Ла-Пас, Манаус, Сан-Хуан (UTC-04: 00) Сантьяго (UTC-03: 30) Ньюфаундленд (UTC-03: 00) Арагуайна (UTC-03: 00 ) Бразилиа (UTC-03: 00) Кайенна, Форталеза (UTC-03: 00) Город Буэнос-Айрес (UTC-03: 00) Гренландия (UTC-03: 00) Монтевидео (UTC-03: 00) Пунта-Аренас (UTC -03: 00) Сен-Пьер и Микелон (UTC-03: 00) Сальвадор (UTC-02: 00) Всемирное координированное время-02 (UTC-02: 00) Среднеатлантическое время — Старый (UTC-01: 00) Азорские острова ( UTC-01: 00) о-ва Кабо-Верде.(UTC) Всемирное координированное время (UTC + 00: 00) Дублин, Эдинбург, Лиссабон, Лондон (UTC + 00: 00) Монровия, Рейкьявик (UTC + 00: 00) Сан-Томе (UTC + 01: 00) Касабланка (UTC + 01:00) Амстердам, Берлин, Берн, Рим, Стокгольм, Вена (UTC + 01: 00) Белград, Братислава, Будапешт, Любляна, Прага (UTC + 01: 00) Брюссель, Копенгаген, Мадрид, Париж (UTC + 01: 00) Сараево, Скопье, Варшава, Загреб (UTC + 01: 00) Западная Центральная Африка (UTC + 02: 00) Амман (UTC + 02: 00) Афины, Бухарест (UTC + 02: 00) Бейрут (UTC + 02: 00) Каир (UTC + 02: 00) Кишинев (UTC + 02: 00) Дамаск (UTC + 02: 00) Газа, Хеврон (UTC + 02: 00) Хараре, Претория (UTC + 02: 00) Хельсинки, Киев, Рига, София, Таллинн, Вильнюс (UTC + 02: 00) Иерусалим (UTC + 02: 00) Джуба (UTC + 02: 00) Калининград (UTC + 02: 00) Хартум (UTC + 02: 00) Триполи (UTC + 02:00) Виндхук (UTC + 03: 00) Багдад (UTC + 03: 00) Стамбул (UTC + 03: 00) Кувейт, Эр-Рияд (UTC + 03: 00) Минск (UTC + 03: 00) Москва, С.-Петербург (UTC + 03: 00) Найроби (UTC + 03: 00) Волгоград (UTC + 03: 30) Тегеран (UTC + 04: 00) Абу-Даби, Маскат (UTC + 04: 00) Астрахань, Ульяновск (UTC + 04 : 00) Баку (UTC + 04: 00) Ижевск, Самара (UTC + 04: 00) Порт-Луи (UTC + 04: 00) Саратов (UTC + 04: 00) Тбилиси (UTC + 04: 00) Ереван (UTC + 04:30) Кабул (UTC + 05: 00) Ашхабад, Ташкент (UTC + 05: 00) Екатеринбург (UTC + 05: 00) Исламабад, Карачи (UTC + 05: 00) Кызылорда (UTC + 05: 30) Ченнаи, Калькутта, Мумбаи, Нью-Дели (UTC + 05: 30) Шри-Джаяварденепура (UTC + 05: 45) Катманду (UTC + 06: 00) Астана (UTC + 06: 00) Дакка (UTC + 06: 00) Омск (UTC + 06:30) Янгон (Рангун) (UTC + 07: 00) Бангкок, Ханой, Джакарта (UTC + 07: 00) Барнаул, Горно-Алтайск (UTC + 07: 00) Ховд (UTC + 07: 00) Красноярск (UTC +07: 00) Новосибирск (UTC + 07: 00) Томск (UTC + 08: 00) Пекин, Чунцин, Гонконг, Урумчи (UTC + 08: 00) Иркутск (UTC + 08: 00) Куала-Лумпур, Сингапур (UTC +08: 00) Перт (UTC + 08: 00) Тайбэй (UTC + 08: 00) Улан-Батор (UTC + 08: 45) Евкла (UTC + 09: 00) Чита (UTC + 09: 00) Осака, Саппоро, Токио (UTC + 09: 00) Пхеньян (UTC + 09: 00) Сеул (UTC + 09: 00) Якутск (UTC + 09: 30) Адель помощник (UTC + 09: 30) Дарвин (UTC + 10: 00) Брисбен (UTC + 10: 00) Канберра, Мельбурн, Сидней (UTC + 10: 00) Гуам, Порт-Морсби (UTC + 10: 00) Хобарт (UTC +10: 00) Владивосток (UTC + 10: 30) Остров Лорд-Хау (UTC + 11: 00) Остров Бугенвиль (UTC + 11: 00) Чокурдах (UTC + 11: 00) Магадан (UTC + 11: 00) Остров Норфолк (UTC + 11: 00) Сахалин (UTC + 11: 00) Соломоновы острова., Новая Каледония (UTC + 12: 00) Анадырь, Петропавловск-Камчатский (UTC + 12: 00) Окленд, Веллингтон (UTC + 12: 00) Всемирное координированное время + 12 (UTC + 12: 00) Фиджи (UTC + 12: 00) Петропавловск-Камчатский — Старое (UTC + 12: 45) Острова Чатем (UTC + 13: 00) Всемирное координированное время + 13 (UTC + 13: 00) Нукуалофа (UTC + 13: 00) Самоа (UTC + 14 : 00) Остров Киритимати
Новостная рассылка:
Я установил этот адаптер Kenwood на этой неделе.
Информация, которую я разместил выше, была правильной.
Контакт 1 был источником питания аккумулятора (голубой провод?), Контакт 11 был источником питания Aux (серый провод?), Контакт 2 был источником освещения, который мне был нужен (зеленый провод рядом с проводом аккумулятора). На самом деле есть 2 провода освещения — тот, который я использовал, показывает 0 вольт, когда свет выключен, и 12 вольт, когда свет включен. Это сигнал, который должен был использовать Kenwood.(Другой провод освещения передает импульсный сигнал, который зависит от настройки переключателя регулятора яркости внутреннего освещения.)
Что касается заземления, то справа от узла переключения на «мосту» был хороший винт заземления. Это было намного проще в использовании, чем добавление 4-го соединителя к жгуту L40. В заземляющем проводе для моего адаптера использовалась вилка на конце, и он хорошо работал с этим винтом заземления (я действительно проверил металлическую конструкцию «моста» на предмет целостности с заземляющим проводом в жгуте).
Надеюсь, это поможет кому-нибудь еще. Я не уверен, обсуждался ли когда-либо на этих форумах детали провода освещения / диммера (я много искал). Были некоторые ссылки, где вам приходилось использовать провод, который находится в одном из жгутов главного блока управления двигателем (я думаю, L7 или L8). То, что на жгуте радио, было намного проще в использовании, но на схемах подключения аудиосистемы с JBL это соединение отсутствует. Я нашел информацию в документе по устранению неполадок со звуком, в котором подробно описаны показания / сигналы на каждом проводе жгутов.
Наконец, как только я достал радио и начал прощупывать клеммы жгута с помощью моего измерителя, я обнаружил, что распиновка предназначена для чтения со стороны ПРОВОДА. Это было не то, что я ожидал, но стало очевидным, когда я не получал напряжения, которые ожидал, когда я ошибочно предположил, что диаграммы показывают сторону разъема.
Когда у меня будет время, я размечу изображение разъема с этикетками для проводов и выложу сюда.
Спасибо
Джефф
Не зная конкретной марки и модели автомобиля, я не смогу точно сказать, какого цвета провод в комплекте для провода питания.Так что вам придется провести некоторое тестирование, чтобы понять это. Все, что вам понадобится, это мультиметр
.Вы будете измерять от 11 до 18 вольт постоянного тока, поэтому начните с установки мультиметра на 20 вольт постоянного тока.
Затем отсоедините стереосистему, чтобы открыть жгут проводов автомобиля.
Теперь вам нужно будет найти «заземляющий» штифт в ремне безопасности, или вы можете использовать почти любой незащищенный металл в автомобиле (в зависимости от марки / модели). Вывод «заземления» обычно подключается к черному проводу, но это не всегда так.После того, как вы нашли надежное заземление, подключите к нему черный щуп мультиметра.
Используйте красный щуп для проверки каждого штифта в жгуте, следя за тем, чтобы касаться только одного провода за раз. Один из контактов в жгуте должен быть в пределах 11-18 В, это ваш провод питания (всегда включен).
Чтобы найти провод зажигания, выполните те же действия, что и выше, только на этот раз поставьте зажигание автомобиля в положение ВКЛ. Провод зажигания будет контактом, который считывает напряжение, только когда автомобиль включен.
В большинстве современных послепродажных стереосистем используются провода того же цвета.
Убедитесь, что вы подключили желтый провод от стереосистемы к проводу, который вы ранее определили как постоянное питание. Если вы не найдете постоянный источник питания в связке проводов автомобиля, вы можете проложить его из внутреннего блока предохранителей или соединить его с ближайшим источником. Однако вы должны убедиться, что этот новый провод питания содержит встроенный предохранитель подходящего размера.
После того, как вы подключили стереосистему к постоянному питанию, вам больше никогда не придется перезагружать свои станции.
.
