Газораспределительный механизм с цепным приводом — это проверенное технологическое решение, которое успешно используется множеством автопроизводителей. В последние годы из-за усложнения конструкции двигателей, с одной стороны, а также из-за невнимательности водителей или механиков, выполняющих замену привода газораспределительного механизма, с другой стороны, мы отмечаем все больше случаев чрезмерного растяжения или даже разрыва цепи ГРМ. С технической точки зрения данная поломка может быть вызвана несколькими основными причинами. Давайте разберемся, как их эффективно диагностировать.
За правильную работу цепи ГРМ вместе со звездочками отвечают гидравлические натяжители, которые регулируют натяжение цепи в зависимости от нагрузки на двигатель. Автомастерские хорошо знакомы с процедурой замены цепей как в относительно новых, так и в старых автомобилях. Как распознать признаки неисправности и о чем следует помнить при установке нового комплекта цепи ГРМ?
Определить неисправность можно, в первую очередь, по слишком громкой работе привода ГРМ при непрогретом двигателе. Звук, который в этом случае сопровождает работу силового агрегата, напоминает грохот или стук, причиной которого, как правило, служит неправильно работающий натяжитель, не способный должным образом регулировать натяжение цепи. Это может привести к ударам цепи о защитный кожух или ее направляющую. Частота стука возрастает вместе с увеличением оборотов коленвала двигателя, поэтому, чтобы убедиться в наличии неисправности, следует несколько раз нажать на педаль газа. По достижении рабочей температуры звук может немного уменьшиться.
Кроме того, растяжение цепи может привести к незначительному смещению фаз ГРМ, что проявляется в неровной работе двигателя, слабой реакции на добавление газа, а также в повышенном расходе топлива. В некоторых автомобилях на приборной панели активируется индикатор check engine (проверить двигатель). В этом случае после подключения диагностического компьютера и проверки доступных контроллеров регистрируется ошибка датчика распредвала или/и положения коленвала. Однако, это бывает не всегда.
Каковы наиболее распространенные причины неисправности цепи? Прежде всего, ошибка при монтаже, допущенная механиком, который, например, неправильно определил взаимное расположение установочных меток. Однако, существует множество других причин, не связанных с человеческим фактором.
«Неисправность цепи может быть вызвана низким давлением масла, которое питает натяжитель. Причина этого чаще всего заключается в неправильной работе масляного насоса, который не подает масло под необходимым давлением. Отсутствие давления может также быть связано с затруднением подачи масла из поддона картера двигателя, например при сужении внутреннего диаметра масляной трубки из-за засорения. Поэтому мы рекомендуем каждый раз менять этот компонент. Еще одна причина неисправности цепного привода ГРМ связана с использованием низкокачественного масла, которое не обеспечивает требуемой работы натяжителей. И наконец, к неисправности может привести слишком низкий уровень масла — в этом случае ответственность ложится на водителей, которые должны регулярно контролировать уровень масла», — объясняет Томаш Охман (Tomasz Ochman) из компании SKF, занимающейся производством ремкомплектов ГРМ.
Стоит обратить внимание на то, что неисправность цепного ГРМ обычно возникает в результате небрежности, не связанной непосредственно с самим механизмом. Цепь удлиняется в результате износа ограничительных пальцев, на что влияет слишком низкое давление масла, снижение его уровня ниже минимального или использование масла низкого качества. В свою очередь, вытянутая цепь бьется о кожух или направляющую, приводя к их разрушению. Таким образом, простая небрежность или неисправность одного элемента значительно влияет на работу другого.
Учитывая связь многих взаимодействующих компонентов, при обслуживании данного узла необходимо менять все, даже мельчайшие детали системы, независимо от пробега с момента последней замены цепи ГРМ.
«При покупке новых деталей целесообразнее всего выбирать ремкомплект ГРМ от одного производителя. Благодаря этому вы можете быть уверены в том, что все компоненты будут подходить друг к другу и отличаться высоким качеством изготовления. Примером этого служит продукция компании SKF, которую можно приобрести в виде готовых к установке комплектов», — резюмирует Томаш Охман.
adt.by
Большинство автолюбителей считают цепной механизм ГРМ надежным, долговечным и практически безотказным. В большинстве случаев, это действительно так, хотя бывают и неприятные исключения с работой данной детали. Нередки случаи, когда после определенного количества пройденных километров, элементы двигателя не только растягиваются, но и рвутся. И если такие случаи не приводят к серьезным последствиям, самостоятельная замена цепи ГРМ автомобиля возможна, хотя процедура не такая уж и простая для новичка – придется запастись временем и потрудиться.
Специальный ремень или цепь газораспределительного механизма – один из основных компонентов силового агрегата, обеспечивающий слаженное взаимодействие всех элементов двигателя внутреннего сгорания. Именно благодаря приводному механизму ГРМ все компоненты вращаются синхронно и функционируют на протяжении долгого срока.
Цепь находятся в работе постоянно, когда функционирует двигатель. Нагрузка на нее достаточно высока, что со временем ведет к изнашиванию и поломке. Чаще всего с течением времени механизм просто растягивается, а иногда он теряет некоторые звенья, что ведет к проскальзыванию. Даже самые небольшие повреждения ведут к значительному риску выхода из строя клапанов силового агрегата
Если ситуацию быстро не исправить, то впоследствии владельцу предстоит дорогостоящий ремонт, а не просто замена одной детали автомобиля.
Приводной механизм расположен внутри двигателя, абсолютно скрыт от посторонних глаз. Это, с одной стороны, хорошо – поскольку он издает меньше шуму и обильно смазан моторным маслом, что значительно увеличивает его рабочий ресурс. Но есть и негативный фактор, ведь, не сняв крышку двигателя, правильно совершить оценку состояние узла невозможно. Поэтому приходится ориентироваться на прочие показатели во время работы силового агрегата.
Первый признак неисправности и намек на то, что нужна замена детали – это рокочущий звук, раздающийся во время работы двигателя автомобиля. Автовладелец, услышавший такой звук должен в самое ближайшее время проверить состояние цепи ГРМ, чтобы не столкнуться с еще более дорогостоящим ремонтом всего двигателя
Это можно осуществить двумя способами – подъехать в ближайший автотехцентр, или же самостоятельно открыть крышку, чтобы оценить общее состояние механизма. Проблемы с натяжением могут произойти благодаря следующим факторам:
Проблемы в цепи ГРМ способны привести к крайне нежелательным результатам:
В таких случаях владельцу авто в самом безобидном случае грозит смещение фаз распределения газа – ДВС плохо стартует, излишне вибрирует, становится заметна потеря мощности. Если же появляется смещение на 3 зуба, двигатель перестает заводиться, хотя такие случаи крайне редки. Чаще растянутые детали приводят к поршневому удару по клапану, который не вовремя открылся. А вот при разрыве цепи повреждения будут зависеть от типа ДВС и момента, когда разрыв произошел. В случае закрытых клапанов, продолжающие работу поршни, не затрагивают их тарелок.
Зачастую на рынке можно встретить подделанные элементы, как китайскими, так и отечественными кустарными производителями. При этом такие элементы нередко можно встретить в оригинальной упаковке заслуживших уважение брендов. Чем чревато для автомобиля замена на такие детали пояснять не требуется, именно поэтому важно уметь отличать оригинальные детали от поддельных. Чтобы не попасть на подделку, нужно следовать этим советам:
Замена цепи ГРМ автомобиля своими руками действительно дает значительную экономию, правда, займет она не менее 3-4 часов времени и потребует наличия определенного набора инструментов, а также специальной площадки, имеющей яму, эстакаду или гидравлический подъемник. Кроме того, нам понадобятся следующие инструменты:
Далее начинается демонтаж, а после и замена, собственно, вышедшей из строя детали. Для этого потребуется следующий алгоритм действий:
Чтобы только оснастить автомобиль новым цепным приводом ГРМ, необходимо разобрать почти половину автомобиля. Все это говорит о том, что если автолюбитель не слишком уверен в своих силах, то лучше такой процедурой самостоятельно не заниматься, а доверить профессионалам. Замена детали автомобиля – работа лишь для тех, кто очень хорошо знает свое авто.
djago.ru
Цепь газораспределительного механизма является одной из важнейших частей цепного двигателя. Именно она обеспечивает четкое открытие клапанов в нужные моменты времени при различных оборотах коленчатого вала. Обрыв цепи не самое приятное явление, поэтому мы рассмотрим, как работает ГРМ и как выполняется замена цепи ГРМ своими руками.
ГРМ любого автомобиля состоит из следующих частей. Это распределительный вал, клапана, втулки клапанов, их пружины и фиксирующие сухари. Отельным элементом газораспределительного механизма является его привод. Чтобы привести в действие весь узел, автомобильные конструкторы применяют металлическую цепь, которая одевается на зубчатые шкивы коленчатого и распределительного вала. В настоящее время цепной привод постепенно вытесняется специальным резиновым ремнем.
Шкив коленвала проворачивает цепь и тем самым, передает вращающий момент на шкив распределительного вала. Таким образом, распредвал раскручивается и своими кулачками воздействует на клапана, заставляя их поступательно перемещаться. В нужные моменты времени определенные клапана открываются или закрываются, делая синхронизированным с перемещением поршней процесс впуска и выпуска топлива и выхлопа.
Главная проблема ременного привода ГРМ – это обрыв ремня. В цепном способе приведения в действие распределительного механизма такая неисправность присутствует редко. Однако встречается другая проблема – это растягивание цепи.
Не смотря на долгий срок службы металлических звеньев, они имеют свойство со временем растягиваться под действием высоких температур. Растянутая цепь приводит к появлению металлических стуков и слишком позднему или раннему открыванию и закрыванию клапанов. Таким образом, топливная смесь попадает в камеру сгорания не вовремя, и двигатель заметно теряет мощность. Кроме того, неправильно поданная смесь серьезно снижает ресурс деталей и двигатель попросту может выйти из строя.
Другая сторона проблемы, хоть и встречается достаточно редко, но тоже случается – это обрыв цепи ГРМ. Сорванная цепь приводит к тому, что клапана во время работы двигателя остаются в одном положении, а поршни продолжают движение. При достижении верхней мертвой точки поршнем, клапан, соответственно, не успевает установиться в седло и получает мощный удар. Таким образом, происходит загиб клапана и в дальнейшем, оживить двигатель можно только после дорогостоящего ремонта.
Головки блока цилиндров, имеющие 8 клапанов, редко страдают после такого удара из-за особенностей своей конструкции, однако в дальней дороге исправить данную проблему в полевых условиях практически невозможно и автомобиль все равно необходимо буксировать на станцию технического обслуживания.
Несмотря на многие недостатки цепи, у нее есть и определенные плюсы. Рекомендация завода-изготовителя подразумевает замену цепи ГРМ через каждые 60 тысяч километров пробега и через каждые 15 тысяч километров ее натяжение. Тем не менее, такой километраж абсолютно не ограничивается. На самом же деле цепь в некоторых случаях переживает даже собственный двигатель и может отслужить достаточно долгое время.
В первую очередь необходимо подготовить почти полный набор инструментов, необходимых данному автомобилю. Среди них стоит отметить наиболее важное приспособление – специальный ключ коленчатого вала. Он нужен будет для его поворота.
Стоит отметить, что крышка сальника распредвала должна быть снята. Для этого сливается масло с двигателя и демонтируется шкив коленчатого вала. После снятия цепи необходимо проверить совпадение метки на зубчатом колесе коленвала с меткой на блоке цилиндров. Если этого совмещения нет, коленвал нужно обязательно провернуть до соответствующего положения.
Вот так выполняется замена цепи ГРМ своими руками на автомобиле ВАЗ 2107.
vipwash.ru
В последнее время Владельцы Audi нередко сталкиваются с преждевременным износом, растяжением или полным отказом цепи механизма ГРМ. Такая проблема стала характерной для двигателей TFSI Ауди собранных с 2005 до 2011 года.
Основным плюсом использования цепи в механизме ГРМ, вместо ремня – считается долговечность, цепь рассчитана на весь срок службы автомобиля. Что касается минусов — выделяют шумность работы такого механизма, зачастую сильно мешающую распознать другие «нездоровые» звуки двигателя, могущие привести к его поломке. Так же к минусам цепного механизма относят сложность и достаточно высокую стоимость работ по его замене.
По заявлению представителей концерна Volkswagen, поставщик цепей ГРМ вовремя не заменил свое штамповочное оборудование и использовал его при сильном износе. Из-за изношенных штамповочных форм цепи ГРМ сходили с конвейера производителя с дефектами.
Ничтожно маленькие заусенцы покрывают края всех пластин, из которых состоит цепь. Заусенцы и стружка вызывают абразивный износ трущихся внутренних деталей цепи. В итоге цепь быстро изнашивается и разрывается.
Симптомы неисправности — треск, цокот, дребезжание при запуске холодного мотора, загорелся Сhek Engine или двигатель попросту не заводится.
Если натяжитель выдвинулся более чем на четыре отметки, это является первым признаком растяжения цепи ГРМ
Новые цепи с измененным порядком пластин
При работе двигателя натяжитель приводится гидравликой. Если давление масла падает, натяжитель отстает, цепь ослабевает и может перескочить.
Защитный экран должен снижать термическую нагрузку на масло.
Точно диагностировать неисправность цепного привода ГРМ и толкателей сможет только опытный механик. В лучшем случае, за некоторое время до того, как мотор получит серьезные повреждения, на приборной панели загорится Сheck Engine.
Почти в половине таких случаев ремонт не ограничивается заменой деталей механизма ГРМ, а влечет за собой более серьезный дорогостоящий ремонт двигателя. К тому же некоторые виды операций довольно сложные и для устранения неисправности приходится демонтировать много элементов, что неизбежно приводит к удорожанию ремонтных работ автомобиля.
Volkswagen не отвечает на вопрос о том, с какой даты с конвейера начали сходить моторы с качественными цепями. Предположительно в период с 2005 по 2011 год.
Модель Audi | Год выпуска | Объем двигателя TFSI |
---|---|---|
А1 | c 2010 | 1.2 / 1.4L |
А3 | с 2007 | 1.2 / 1.4 / 1.8 /2.0L |
А4 | с 2007 | 1.8 /2.0L |
А6 | с 2005-2010 | 1.8 /2.0L |
Q3 | с 2011 | 1.8 /2.0L |
Q5 | с 2008 | 1.8 /2.0L |
S3 | с 2006 | 1.8 /2.0L |
www.allforaudi.ru
Многие автовладельцы игнорируют необходимость замены ремня привода ГРМ из-за высокой стоимости этой процедуры.
К сожалению, это упущение может привести к более серьезным повреждениям двигателя и его компонентов, ремонт которых обойдется гораздо дороже, чем просто замена ремня. И если ремень, к примеру, оборвется, то двигатель просто заглохнет и перестанет функционировать.
«Я считаю, что всегда лучше предупредить и предусмотреть возможную поломку, чем потом расплачиваться за произошедшее, причем немалыми деньгами» (с) В. Буянов.
Поэтому ниже я привел вам 6 признаков необходимости замены ремня ГРМ, на которые нужно обратить внимание.
Износ материала. Ремень изнашивается так же, как, например, шина. И при износе материала ремня может произойти его соскальзывание или обрыв. Особенно часто это случается при большой нагрузке на двигатель автомобиля. Например, при тяге прицепа или трейлера, а также при влажной погоде.
Износ ремня (истирание). Такое обычно происходит при отклонении от заданного положения ролика-натяжителя и шкива, а также при повышенной температуре и неисправности подшипника. При осмотре вы можете заметить изношенность зубьев ремня – при этом проявляется его тканевое основание (это ворсистые волокна ткани, неравномерная текстура).
Трещины или отслоения. Этот признак изношенности очевиден. Исследуйте переднюю и заднюю поверхность ремня. Если на нем много трещин, то это говорит об очень сильной изношенности.
Затвердение обратной поверхности зубчатого ремня: обратная поверхность ремня блестит, она неэластичная и твердая. При данной проблеме ремень становится несгибаемым и не обеспечивает надежный контакт со шкивом ГРМ, нужную его эксплуатацию. Это можно проверить, надавив чем-либо на его поверхность: если на поверхности не останется отпечатка, то необходимо произвести замену ремня ГРМ.
Удлинение. Износ материала может привести к серьезному увеличению рабочей длины ремня, позволяя натяжному ролику двигаться за пределы возможных границ. Это снижает общее натяжение и жесткость ремня и, соответственно, общую работоспособность механизма.
Отклонение от заданного положения. Этот признак говорит о том, что внутренние компоненты натяжного ролика близки к поломке. А если ролик перестанет работать, то это приведет к повышенным шуму, вибрациям и температуре.
Когда пришло время для замены ремня привода ГРМ?
Прогнозируемая долговечность ремней – 80–100 тыс. км. Если возможно, попросите в автосервисе установить ремень фирмы Gates, так как в настоящее время ее ремни самые надежные на рынке.
И помните: замена зубчатого ремня привода ГРМ – это не просто дополнительное оснащение. Это неотъемлемая часть правильного обслуживания вашего автомобиля.
С уважением к Вам и Вашему автомобилю, Владимир Буянов.
khv-signal.ru
Стучит-гремит цепь ГРМ. Можно ли ездить и какой это звук? Просто о сложном
Гремит цепь ГРМ Suzuki Grand Vitara V6
Цепь ГРМ. Ресурс (когда надо менять), плюсы и минусы. Просто о сложном
Шум цепи грм Suzuki Escudo TL52W J20A при холодном запуске
Шум цепи ГРМ suzuki grand vitara j20a
Suzuki Замена сальников клапанов J20A Как убрать МАСЛОЖОР
Определение одного из стуков двигателя. Цепь ГРМ.
Сузуки Гранд Витара проблемы с двигателем
Цепь грм неисправность Suzuki grand vitara ft 2001
Suzuki Grand Vitara 3 — Неисправности раздаточной коробки, симптомы и причины
Также смотрите:
avtolike24.ru
В настоящее время довольно частой причиной обращения владельцев автомобилей в автосервис является необходимость замены цепи механизма газораспределения (ГРМ). Газораспределительный механизм играет важную роль при работе двигателя авто, он обеспечивает своевременную подачу воздушно-горючей смеси в цилиндры двигателя, а также за последующий выпуск газов, образующихся в результате сгорания топлива.
Функции цепного привода ГРМ
Цепь в механизме газораспределения служит приводом, подающим крутящий момент с коленчатого на распределительный вал, который посредством находящихся на нем кулачков обеспечивает синхронное последовательное движение клапанов. Можно сказать, что цепь связывает между собой все части механизма газораспределения двигателя и отвечает за бесперебойное функционирование ДВС. Поэтому очень важно регулярно проверять состояние цепного привода и производить его замену в случае появления признаков изнашивания.
Элементы газораспределительного механизма
Признаки неисправности цепного приводаВ последние годы цепные приводы ГРМ претерпели существенные изменения — значительно сократилась длина цепи, также 2-3-рядные цепные приводы стали делать 1-рядными. Такие изменения объясняются погоней автопроизводителей за увеличением салона транспортных средств и повышением комфорта водителей и пассажиров. Поставленные задачи решаются путем уменьшения моторного отсека, при этом механизмы и агрегаты авто теряют в прочности и долговечности и становятся подвержены достаточно быстрому износу и растяжению.

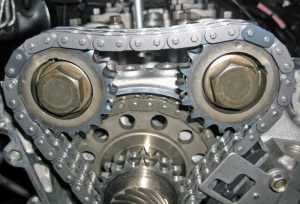

Цепь ГРМ
Основными признаками износа цепи ГРМ являются:
При проявлении одного или нескольких перечисленных признаков, владельцу автомобиля следует незамедлительно проверить состояние привода ГРМ и, в случае необходимости, произвести его замену.
Причины неисправности цепного привода
Цепь ГРМ может придти в негодность по нескольким причинам:
Все перечисленные причины приводят к постепенному растяжению цепного привода.

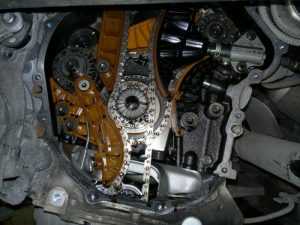

Цепное устройство ГРМ двигателя
Несвоевременная замена цепи ГРМРастянутая цепь ГРМ дает сбои при работе мотора, начинает цеплять близлежащие детали и агрегаты, что, в свою очередь, может привести к ее обрыву. Обрыв цепного привода грозит повреждением прочих узлов и механизмов, так как металлические звенья разорванной цепи с силой бьют по деталям автомобиля и выводят их строя. Чаще всего страдают клапана и поршни, но довольно часто разрыв цепи приводит к значительному повреждению двигателя, и возникает необходимость его капитального ремонта.
Во избежание крупных трат и расходов на капремонт ДВС, при появлении сбоев в работе ГРМ владельцу авто следует незамедлительно провести диагностику механизма и заменить изношенный цепной привод на новый, с большим ресурсом прочности.
