При подключении магнитолы сгорает предохранитель – Сгорают предохранители на автомагнитолу — Электрооборудование и электроника

почему и что делать для ремонта

Проблемы с неисправностью автомобильной электроники так же естественны, как и выход из строя бытового чайника. Однако на практике риски при качественной сборке и монтаже невелики, на порядок меньше, чем у того же электрочайника. Основное отличие этих двух приборов в напряжении питания. Девайс подключается к 12-вольтному разъему, поэтому вероятность того, чтобы сгорела магнитола Пионер, Sony или любая другая, довольно низка.

Проведите диагностику электросети автомобиля

Подобные риски экспоненциально возрастают при наличии сложностей с системой бортового электропитания. Как правило, это возможно при неправильном монтаже автомобильных устройств, а также неоправданной нагрузке на сеть. Это классическая проблема выхода из строя, характерный для случаев, когда сгорел предохранитель магнитолы.

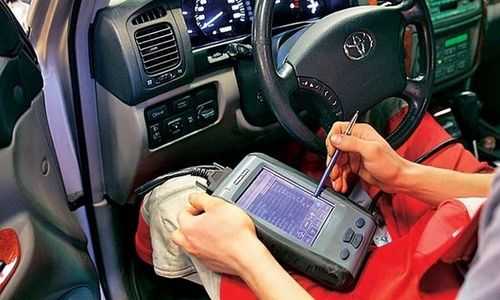

Диагностика автомобиля

Профессиональная помощь будет подразумевать замену вышедших из строя электронных компонентов, а также проведение диагностики бортовой электросети на предмет поиска причины замыкания.

Владельцев дорогих моделей можно успокоить:

  • Во-первых, дорогие системы ставятся на автомобили премиум-класса, архитектура бортовой электросистемы предусматривает CAN-шину. Это специальное аппаратное приспособление, решающее проблему перегрузки автомобильной электросети;
  • Во-вторых, автомагнитолы имеют предохранительный элемент, который первым принимает на себя удар при повышенном напряжении. Даже при замыкании прибор будет практически исправным, потребуется только небольшой ремонт.
Варианты поломок магнитолы

В своем обзоре мы освещаем ряд основных и дополнительных вопросов, посвященных практическим вопросам и недостаткам автомобильного электрооборудования, а также приводим, почему возникают перепады напряжения.

Правильный электромонтаж – залог длительной работы магнитолы

Основная проблема, с которой может быть связан выход из строя сгоревшей автомагнитолы, состоит в проблемном электромонтаже. Обычно это случается в случаях, когда автомобилист делал несанкционированные работы с подключением бортовых приборов, причем для этих целей использованы не стандартные переходники, а выполнено все вручную. Недостатки монтажа могут привести к коротким замыканиям и, как следствие, к выходу из строя медиасистемы. Они возникают в результате проблем на борту устройства, в бортовой системе электроснабжения и при работе усилителя.

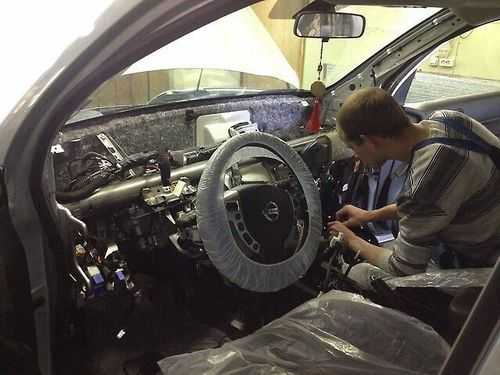

Монтаж электропроводки

Основным плюсом качественной бортовой техники является наличие предохранителя, выдерживающего значительные нагрузки. При скачке напряжения в бортовой сети обычно наблюдается эффект, когда уже сгорел предохранитель магнитолы Пионер. В этом случае устройство практически не пострадало, но требует ремонта. Устранить неисправность можно в любом техническом центре, занимающемся аппаратным ремонтом. Он будет состоять в замене проблемного элемента схемы.

Поиск неисправности

Однако, ремонт сгоревшей магнитолы Пионер или любой другой – хотя подобная техника имеет встроенную защиту от подобных перепадов напряжения и отличается качественной сборкой – не является исчерпывающим. Требуется провести технический осмотр и диагностику бортовой системы, в отдельных случаях будет необходима профилактика электрооборудования и поиск проблемы, повлекшей короткое замыкание. Починить устройство можно, если пострадали отдельные элементы, а не вся микросхема в целом. Следует разобраться, почему это произошло.

Неоправданный тюнинг салона – частая причина неисправностей

Иногда причиной подобного эффекта могут быть не неправильный монтаж к бортовой сети, а избыточно большое количество устройств. Это характерно для автомобилей с большим пробегом, владельцы которых увлекаются тюнингом салона, не учитывая архитектуру бортовой системы. Например, если у вас сгорел усилитель в магнитоле при прослушивании музыки, стоит обратить внимание на особенности проводки. Возможно, она не рассчитана на повышение мощности, которое обеспечивается усилителем.

Монтаж бортовой сети

К общим советам можно отнести рекомендации по проверке и диагностики бортовой сети до установки нового оборудования. Чтобы избежать проблем, возникающих при перенагрузках на сеть, рекомендуем сразу проводить монтаж CAN-шины, особенно для медиаустройств с усилителем. В этом случае вам не придется говорить в сервисе: «Сгорела магнитола, что делать». Просто будет исключена такая ситуация на уровне архитектуры. Ведь используется слаботочная сеть, соответственно, выход из строя отдельных элементов или всего устройства при перенагрузках является нетривиальным случаем.

Еще о причинах

Если у вас при подключении магнитолы сгорает предохранитель, скорее всего, устройство неправильно подключено. Обычно это происходит при ошибочной распиновке, а также при постоянных скачках напряжения. Конечно же, это будет заметно на других приборах. Если вы не замечаете ничего странного с электросетью своего автомобиля, то дело сугубо в разъеме.

По этой причине потребуется проверка распиновки, возможная разборка разъема с целью сравнения официального варианта и того, который у вас имеется на руках. Возможно, разъем был изменен, имеются недостатки сборки и другие проблемы. Самым важным выводом, который вы должны почерпнуть из нашего обзора, является то, что ситуация со сгоревшим элементом автомагнитолы требует осмотра всей электросистемы автомобиля на предмет неисправности, приведшей к скачку напряжения.

Во всех случаях будет необходимо, проверить напряжение на входе разъема и когда оно может подниматься. К распространенным случаям, почему перегорают элементы, относятся:

  • недостатки торговой марки, выпускающей медиасистемы Пионер;
  • чрезмерное усиление звука и злоупотребление экстремальным вождением при плохо выполненной бортовой сети;
  • замыкания в бортовой сети, на входе будет постоянно напряжение 12В (на практике до 13,6-14,2 В, это стандартная величина), но локальные всплески будут выводить из строя оборудование;
  • при шлейфе, трущемся о корпус. Возможно, причиной является кратковременное замыкание на «+» корпуса;
  • проблема с микросхемой автомагнитолы, замыкание в своем устройстве;
  • если при подключении магнитолы сгорает предохранитель, то повышение нагрузки может давать аккумулятор, на котором плохо закручены клеммы.

Это не исчерпывающий список причин.

Заключение

Если вам сложно установить причину повышения напряжения, потребуется это сделать экспериментально. Что для этого нужно делать? Прежде всего, проследить и отметить, когда устройство сгорело. Если оно выходит из строя до включения двигателя, проблема скорее в самой автомагнитоле. Также нужно замерить напряжение на подключаемом разъеме в разных режимах работы двигателя: при выключенном двигателе, на холостом ходу и на высоких оборотах.

Если напряжение оказывается в норме, можно порекомендовать проверить устройство и обратиться к опытному электрику, чтобы он смог сделать диагностику бортовому электричеству. Починить нужно медиаустройство, а также электрику.

1avtozvuk.ru

Ремонт автомагнитолы Mystery MCD-795MPU. Сгорел предохранитель. Не включается.

Автомагнитола не включается, сгорел предохранитель

Нередки случаи, что владельцы автомобильных магнитол и CD/MP3–ресиверов сталкиваются со случаями поломки своих аппаратов.

Причиной порчи дорогостоящего прибора может быть рядовая переполюсовка проводов питания автомагнитолы при подключении, кратковременные всплески напряжения в бортовой электросети автомобиля или износ и замыкание на корпус проводов и кабеля.

Здесь будет рассказано о ремонте автомобильного CD/MP3 – проигрывателя Mystery MCD-795MPU. Данная инструкция поможет при самостоятельном ремонте автомагнитол: кассетных, дисковых (CD/MP3), бездисковых (c USB). Начальных знаний по электронике будет достаточно, чтобы произвести данный ремонт смог даже радиолюбитель–новичок.

Проявление неисправности

Автомагнитола не включается, сгорел предохранитель в цепи питания.

Как правило, все автомагнитолы оборудованы предохранителем в плюсовой цепи питания 12V. Номинал плавкого предохранителя 10A. Именно этот предохранитель сгорает, если допущена ошибка при подключении проводов питания автомагнитолы к бортовой сети автомобиля (перепутаны

+ и ).

Стоит помнить одно простое правило. Если плавкий предохранитель сгорел, то не стоит второпях ставить ему замену или «жучка» (обычный кусок медного провода). Дело в том, что в большинстве случаев предохранитель перегорает уже после того, как вышел из строя какой-либо элемент схемы.

Сначала нужно разобраться в причине перегорания предохранителя. А если же вы установите новый предохранитель, то есть риск «дожечь» автомагнитолу.

Плавкий предохранитель — это последний рубеж защиты, когда уже что-то «сгорело» и потребляет огромный ток. Он служит лишь для того, чтобы пресечь перегрев и возгорание соединительных проводов и кабеля.

Итак, разберём поэтапно ремонт автомагнитолы Mystery MCD-795 MPU. Первым делом необходимо вскрыть металлическую крышку со стороны печатной платы. Далее производим осмотр печатной платы на предмет наличия обуглившихся дорожек, сгоревших деталей. Иногда перегоревшие дорожки не удаётся обнаружить при беглом осмотре. Например, обрыв может быть скрыт под основным разъёмом. Такое может быть, если печатная плата двухсторонняя.

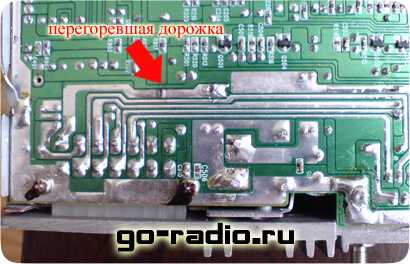

На фото отмечено место перегорания печатной дорожки на плате.

Скорее всего, владелец аппарата решил не «париться» и подключил питание напрямую, без плавкого предохранителя, либо поставил «жучок» пытаясь привести автомагнитолу в чувства. Это привело к тому, что печатная дорожка послужила своеобразным предохранителем и сгорела, как только по ней прошёл ток короткого замыкания. В некоторых случаях горит всё целиком, и предохранитель, и печатные дорожки на плате.

Восстанавливаем перегоревшую печатную дорожку.

Чтобы добраться до радиодеталей вскрываем верхнюю металлическую крышку, вывинчиваем 4 болта, крепящих CD/MP3 деку.

Вынимаем дисковую деку не забывая отстегнуть 2 шлейфа, подключенных к основной плате. Обычно шлейфы и разъёмы отсоединяются довольно легко, дополнительных инструментов не потребуется.

Далее находим защитный диод на плате. Расположен он обычно поближе к питающим цепям и основному разъёму.

Необходимо выпаять его и проверить на «пробой». На «пробой» – это значит замерить его сопротивление в прямом и обратном включении. Диод обладает односторонней проводимостью. Если он «звонится» как обычный медный провод, то его пробило. О проверке полупроводниковых диодов цифровым мультиметром я рассказывал здесь.

Так как диод «зажат» дросселем фильтра, то пришлось сначала выпаять его.

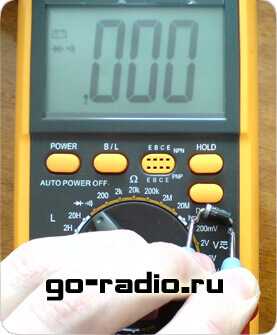

Проводим проверку защитного диода

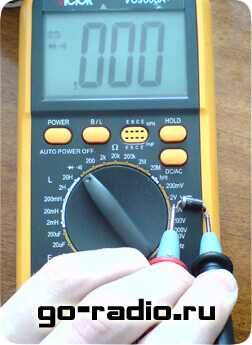

Меняем щупы мультиметра местами, как на фото.

Как видим, в обоих направлениях мультиметр показывает нулевое сопротивление, – диод пробит.

Смотрим марку диода – 1N5401. Необходимо подобрать ему аналог и заменить исправным. Диоды серии 1N5400-1N5408 рассчитаны на средний прямой ток 3 ампера. Подойдёт любой выпрямительный диод этой серии или любой другой на ток 3 ампера. Полную документацию (datasheet) на диоды серии 1N5400-1N5408 можно посмотреть на сайте www.alldatasheet.com или поискать через поисковики в интернете.

  • Если подходящего диода нет под рукой, можно взять такой же из нерабочей автомагнитолы, что и было сделано. Защитный диод 1N5402 выпаял из нерабочей платы кассетной магнитолы.

  • Прежде чем впаивать заимствованный, бывший в работе диод, обязательно проверьте его.

  • Если никак не удаётся найти подходящий диод, то его можно вообще не впаивать, а только выпаять неисправный!

Суть этого диода в том, что при штатной работе автомагнитолы он постоянно закрыт и не пропускает ток, так сказать, «бездельничает». Он включен в обратном направлении по отношению к поданному на автомагнитолу питанию 12V. Как только полярность напряжения изменится на противоположную (при неправильном подключении), диод начнёт пропускать через себя ток. Так как в цепи диода нет никакой нагрузки, то через него пойдёт очень большой ток короткого замыкания. Он вызовет перегорание плавкого предохранителя. Почти всегда вместе с предохранителем перегорают печатные дорожки на плате, а иногда и сам диод.

В этом и заключается защитная роль диода, который принимает весь удар на себя, предотвращая выход из строя микросхемы усилителя и других узлов автомагнитолы. Поэтому можно и не заменять его. Автомагнитола будет работать исправно. Но в случае повторной переполюсовки питания могут сгореть и другие элементы схемы, например, микросхема усилителя мощности звуковой частоты (УМЗЧ), которая стоит довольно дорого.

Также бывает, что из-за длительной эксплуатации или производственного брака выходит из строя как раз таки защитный диод. Никакой неисправности бортовой сети автомобиля, естественно, нет.

Перед тем, как подключать отремонтированную автомагнитолу к бортовой электросети автомобиля, следует убедиться в исправности проводки и наличия штатного напряжения, иначе можно повторно «спалить» её.

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:



go-radio.ru

Ответы@Mail.Ru: Не работает магнитола PIONEER

скорее всего, сгорела микросхема-усилитель (самая большая, крепится на корпус для охлаждения, сгорает от перегрева, когда гоняют на полную) она замкнула, сгорел предохранитель, последующие попытки «оживить» скорее всего привели к прогаранию мет. дорожек (от силового до звуковой) . ваши действия: вскрыть корпус пропаять дорожки заменить микросхему (если это она, проверка мультиком по питанию, если звонится на землю (кз) то менять) . зачастую так можно восстановить типовуху. стоимость микросхемы — от 50 руб (дешевка, обычно 200-300 руб) , ну и минут 45 работы. удачи, и осторожнее с паяльником.

иди в магазин в котором купил магнитоллу

мож провода на динамик коротнули между собой или на массу

Не включается магнитола пионер. Когда включаю автозапуск то магнитола включается. В чем причина?

touch.otvet.mail.ru

Замкнул магнитолу от провода прикуривателя на корпус

Магнитолой различных модификаций оборудованы практически все автомобили. Как и любое сложное техническое устройство, она может выйти из строя совершенно неожиданно. Давайте кратко рассмотрим возможные причины выхода из строя и пути устранения основных неисправностей. Что делать, если замкнула магнитола и не включается?

Замкнул прикуриватель, и перестала работать магнитола

При подключении к прикуривателю зарядных устройств или любых других нагрузок, возможно, что на его контактах произойдет короткое замыкание. Обычно это бывает при подключении неисправных зарядок, как правило, после такого замыкания перестает работать и магнитола. Объяснение достаточно простое — магнитола и прикуриватель находятся на одном предохранителе бортовой сети автомобиля.

Автомагнитола

Метод устранения этой неисправности тоже идеально простой – в случае короткого замыкания прикуривателя предохранитель просто перегорает, соответственно напряжение питания не поступает и на магнитолу. Нужно найти в схеме электросети автомобиля нужный предохранитель и заменить его исправным. Если же предохранитель исправен, то рекомендуем проверить напряжение питания на контактах прикуривателя прибором.

В случае отсутствия на прикуривателе питания, возможно, что при замыкании отгорел плюсовой провод подающий напряжение. Для этого нужно аккуратно вытащить прикуриватель из установочного гнезда и проверить надежность припайки проводов. Особенно стоит обратить внимание на плюс питания. Если ваши действия не принесли ощутимого результата, то желательно обратится к профессиональному автоэлектрику, который справиться с проблемой в кратчайшие сроки.

Прикуриватель в машине

Что делать, если замкнула магнитола и не работает

Замыкание может быть вызвано износом провода питания, которое бывает, от постоянной тряски. Провод перетирается о выпирающие части и может замкнуть на корпус автомобиля. Замыкание может быть вызвано и неправильной установкой съемной панели, или флэшки.

При подобной неисправности необходимо проверить предохранитель на питающем проводе магнитолы. Обычно он выглядит как белый колпачок, изготовленный из пластмассы, закреплённый на плюсовом проводе.

Автомагнитола

Реже предохранитель устанавливается внутрь корпуса магнитолы. Заменить его так же возможно своими руками. Для этого магнитолу нужно снять со штатного места и снять крышки корпуса, а затем найти впаянный в плату предохранитель. Его можно проверить на месте прибором, и в случае выявления неисправности уже произвести замену.

Если после замыкания предохранитель целый, а магнитола не включается, и перестала работать, возможно, повреждение электронной схемы и тогда вам потребуется помощь специалиста по ремонту.

Провода магнитолы

Замкнул провода на магнитоле – что делать?

При замыкании проводов, основной неисправностью является сгорания предохранителя. Если после отсоединения разъема магнитолы на его контактах нет напряжения питания, нужно искать предохранители, отвечающие за это действие по электрической схеме автомобиля.

Бывает, при неаккуратном съеме прибора замкнул на корпус магнитолы провод от плюсового контакта аккумулятора, и она перестала работать. В этом случае возможно повреждение электронной платы магнитолы. Для ее ремонта необходимо полностью разобрать магнитолу и внимательно осмотреть дорожки. В случае, если обнаружится сгоревшая ее можно восстановить с помощью луженного провода.

Провода магнитолы

Если после выполнения всех этих действий магнитола не ожила, то вероятнее всего получил повреждение процессор управления. Такие неисправности не устраняются, так как замена и покупка нового чипа соизмерима по цене с приобретением нового устройства. Обычно подобные сложные ремонты выполняются только для штатных головных устройств в специализированных ремонтных мастерских.

1avtozvuk.ru

Ответы@Mail.Ru: сгорает предохранитель на магнитоле.

лечится заменой кетайской магнитолы на человеческую

сгорает то не просто так. ты б еще туда на 40 ампер запихнул бы . разбери ее и посмотри что там, если конечно понимаешь.

отдать магнетолу в ремонт или заменить на новую если ремонт дорогой. И перед установкой новой магнетолы проверить динамики колонок и напряжение бортовой сети, они могут быть первопричиной и пережечь новую магнетолу

хлопнул кондер или микруха в мафоне, может +и- перепутал, если микруха то ремонт в половину нового выйдет, или сам пояй но нефакт что определишь неисправность, короче иди за новой

touch.otvet.mail.ru

Магнитолу на аккумулятор кидать обязательно предохранитель нужно?

Желательно, на + два провода, красный и желтый (оранжевый) как указано на крышке магнитолы.

в любой порядочной магнитоле предохранитель уже стоит

Колодку с предохранителем, помимо того, что стоит в голове-обязательно. Как можно ближе к клемме +АКБ. Желтый с красным вместе, чтоб без заморочек, на постоянный плюс.

Предохранитель обязательно должен быть иначе в случае короткого замыкания будет моментальное возгорание этого провода питания и всего что к нему прилегает физически. Уверен что вам этого не хочется. По подключению магнитолы — корпусной или он же минусовой или провод земли — цепляется на корпус автомобиля т. е. либо к кузовной хорошо оголенной от краски, ржавчины и грязи детали. Плюсовой провод питания луче-таки не на аккумулятор вешать а на специально отведенный для этого предохранитель из штатного набора. Сейчас практически в каждом автомобиле есть специально отведенный предохранитель под магнитолу и во многих есть резервные — можно под это и их использовать. Естественно читайте документацию от магнитолы на предмет тока потребления и штатных предохранителей — если тот что в комплекте идет например на 10 А то желательно подцепить ее к 15 А или более мощному предохранителю при том не выбрасывая из работы штатный предохранитель и тогда в сзучае коротного замыкания перегорит предохранитель на проводе магнитолы а тот к которому подключаемся — останется жить. Почему так рекомендую? Потому что зачастую автомобильный предохранитель к которому магнитолку цеплять предполагалось еще нагружается например печкой или еще чем то и если магнитола глюкнет — эти устройства тоже отрубятся. По колонкам — есть магнитолы с однопроводным выходом на колонки — т. е. второй провод будет корпусом автомобиля. Такие магнитолы были давно и как правило они слабомощные. Сейчас в основном идут магнитолы с 2х проводными выходами на колонки — эти провода нельзя сажать на корпус! Кроме того смотрите полярность — там есть плюсовой и минусовой провода. Если перепутаете то работать так же все будет но звук колонок будет минусоваться т. е. При нормальной полярности мембранна динамика двигается вперед и назад вдоль своей оси и теперь представьте что у одного она идет вперед а на втором где перепутана полярность идет назад — в результате звуковое давление одного динамика начинает поглощаться другим. С учетом того что это стерео т. е. левый и правый канал не на 100% повторяют друг друга то звук не на 100% погасится но тем не менее общая громкость упадет и сам стереоэффект будет нарушен. Удачи!

touch.otvet.mail.ru

Ответы@Mail.Ru: Помогите сгорела магнитола!!!

банальное замыкание. прозвонить сеть тестером. если не умеете — в сервиЗ

Теперь ей точно крендец! В мастерскую не судьба обратиться было!?

Собаке Собачья смерть! Радуйся что машина не сгорела. Спроси в чем проблема у установщика. Если я скажу что сгорел выходной усилитель это вам поможет?

магнитолу на помойку, так как вся электроника работает на волшебном дыме, как только он выходит из прибора, прибор перестает работать. отсоеденяй магнитолу пока машину не спалил, так у тебя хоть шанс будет магнитолу реанимировать хотя поджарил ты её конкретно, возможно что её ремонт встанет дороже чем новая. а установщику тапком по шее, мафон в руки и за борт, за такую установку, как вариант руки оторви и скажи что так и было (да и чтоб не мучался) . разбирай магнитолу и фотки платы и внутренностей в студию. что там так дымило интересно.

однозначно надо выносить вперёд разьёмами !

touch.otvet.mail.ru
