Повторитель поворота на зеркало — это достаточно любопытное украшение для автомобиля и оригинальный ход тюнинга. О том, что это за устройство, его характеристики, принцип работы, а также инструкцию по установке – читаем ниже.
Содержание
[ Раскрыть]
[ Скрыть]
Повторители могут прикрепляться абсолютно на любое транспортное средство. Это достаточно универсальное приспособление, представляющее собой пластину, оснащенную светодиодами.
Светодиодный повторитель поворота на автомобильПовторитель устанавливается на боковые стекла, которые отвечают за движение назад. Они, можно сказать, обмениваются информацией с оригинальными поворотниками. Делается это таким образом, что, когда водитель включит уведомление поворота, оба устройства – и штатный, и повторитель – будут показывать аналогичные данные. Вид продублированных значений на автомобиле также добавит изюминку.
На автомобильном рынке можно с легкостью найти готовые модели, которые предполагают собственноручный монтаж, однако, к слову сказать, приспособление можно сделать своими руками. Изготовить поворотники в зеркала своими руками несложно, это потребует лишь минимальных навыков и желания со стороны водителя или механика (автор — Tver Garage).
Установка поворотников в зеркала предполагает наличие некоторых инструментов и навыков. Ниже подробнее об этом деле.
Светодиодный повторительДля установки устройства понадобятся:
Повторители в зеркала устанавливаются следующим образом поэтапно:
О том, как выглядят эти оригинальные устройства, можно узнать ниже на предоставленных фотографиях. Кроме того, что они отличаются между собой внешне, также они различны в цене.
О том, как установить в зеркало это интересное приспособление, расскажет автор видео Artem Karagodin.
Загрузка …avtozam.com
Порой водители, особенно начинающие, забывают выключить сигнал поворотника, завершив маневр. Штатные щелчки порой не слышно, если играет громко музыка. Поможет исправить ситуацию звуковой повторитель поворотов на 12 v, изготовленный своими руками. Инструкция по самостоятельному изготовлению пищалки прилагается в данной статье.
Содержание
[ Раскрыть]
[ Скрыть]
В машинах, как правило, стали устанавливать переключатели поворотников, которые после завершения маневра автоматически возвращаются в нейтральное положение. Это имеет свои преимущества: нет необходимости отвлекаться на выключение поворотников, когда поворот завершен, не нужно тратить время на проверку, отключен ли сигнал. Со временем автовозврат переключателя может отказать (автор видео — Александр Баранов).
В некоторых автомобилях переключатель не возвращается автоматически в исходное положение. В этом случае необходимо самостоятельно следить за его отключением после завершения поворота. При включении поворотников раздаются щелчки, но порой из-за громко включенной музыки или шума их не слышно.
Если вовремя не выключить поворотники, это может стать причиной аварийной ситуации на дороге, так как путает других участников дорожного движения.
Путем установки звукового оповещения работы реле переключателя, можно решить проблему забытого выключения поворотов.
Смастерить звуковой сигнализатор поворотов на свой автомобиль можно своими руками в течение 15 минут, не обращаясь по этому поводу в автосервис. Для создания такого дубликата поворотников потребуется микросхема К561ЛН2, она послужит основой. Кроме этого, нужен бузер, но без встроенного генератора.
Универсальный звуковой повторительМожно взять бузер, у которого генератор встроен, если устраивает его звучание. В данном случае разбирается пример подключения бузера к штатному генератору низких частот. Подключившись к генератору НЧ, следует покрутить ручку настройки и выбрать наиболее подходящий звук. Теперь можно воспроизвести его, воспользовавшись в качестве основы микросхемой К561ЛН2 и генератором.
Схема подключения пищалкиСхему устройства можно представить в виде двух частей:
Тон звучания звукового повторителя настраивается путем изменения номинала С1 и R1. При подключении устройства отрицательный полюс прикрепляется к «массе» автомобиля, а положительный посредством «развязывающих» диодов берется от кнопки аварийной остановки.
Чтобы определиться с клеммами кнопки, следует воспользоваться мультиметром. На нем нужно выбрать режим для измерения постоянного напряжения. Включив левый поворотник, нужно смотреть, на какой клемме периодически появляется напряжение +12 Вольт. Аналогичные действия нужно выполнить, включив правый поворотник.
Собранное звуковое устройствоВ данном случае устройство выполняется навесным монтажом. Для корпуса звукового повторителя поворотов используется 2-х миллиметровый шприц с извлеченным из него поршнем. Провод выводится из узкого отверстия – носика шприца, а бузер прикрепляется с обратной стороны шприца с помощью термоклея.
Таким образом, легко собрать своими руками звуковой повторитель поворотов, используя микросхему и 5 логических элементов. При этом можно сэкономить время и деньги на посещении автосервиса.
В этом видео демонстрируется, как установить самостоятельно звуковой сигнализатор поворотников (автор ролика — Мир Авто-Мото).
Загрузка …avtozam.com
Безопасность вождения автомобилем всегда остаётся в приоритете для каждого водителя. Он несёт ответственность не только за себя, но и за пассажиров. Специально для этого и разработаны «поворотники». Эти датчики способны указывать направление, куда поворачивает транспортное средство, чтобы оптимизировать движение автомобилей. Одним из нововведений «китайских умельцев» является повторитель поворота на зеркало. О его установке мы сегодня и поговорим.
Повторитель поворота на зеркале дублирует сигнал, указывающий направление движенияУстановка такого оборудования — это оригинальный способ тюнинга и достойное украшение для автомобиля. В силу своей универсальности повторитель может прикрепляться на любое транспортное средство. Устройство поворота представляет собой небольшой прибор, имеющие вид пластины. Эта текстилитовая основа достаточно прочная и обустроенная светодиодами. Есть некоторые варианты моделей: монтирование в отражающую поверхность или установка гибкого «сигнала» на углы зеркала. Они имеют невысокую стоимость, но их можно сделать и своими руками.
Крепится повторитель на боковое зеркало, отвечающее за задний вид. Они соединяются с оригинальными поворотниками, чтобы производить аналогичную информацию. Когда водитель будет включать уведомление поворота, заводской и установленный аппарат будут показывать одинаковые данные. Дублирование сигнала также придаст оригинальности внешнему виду автомобиля.
На рынке представлены готовые модели, которые требуют лишь ручного монтажа. Но можно сделать поворотники в зеркала и самостоятельно — это довольно лёгкий процесс, который потребует:
Если вас интересует, как установить поворотники в зеркала, для начала нужно демонтировать элементы отражения. Чтобы открепить отражающую поверхность от зеркала, осторожно отщёлкиваются крепежи. После этого нужно разобрать этот элемент и пластиковую основу. Обычно зеркало вставляется в специальную раму, крепится клеем или скотчем. Для этого нужно прогреть поверхность техническим феном в течение пяти минут, затем элементы должны свободно сниматься.
При самостоятельной сборке устройства важно правильно указать места крепления светодиодов. Установка повторителей в зеркала делается с использованием маркера, которым на тыльной стороне отражающей поверхности рисуется фигура из девяти кругов. Такого количества лампочек вполне хватит для обеспечения комфортной видимости. После этого скотчем клеится форма на зеркале, и устанавливаются светодиоды. Важно, чтобы они были сопоставлены в полярности. Их нужно крепить светящейся стороной.

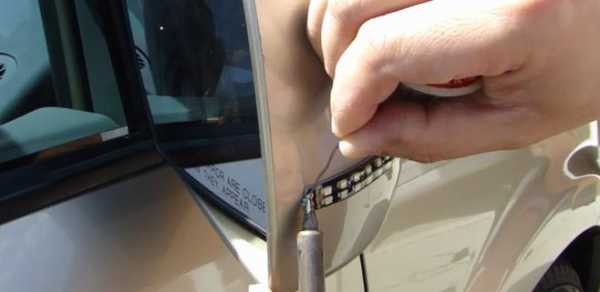

На следующем этапе необходимо припаять провода. Для начала производится их зачистка, и деление на пять жилок. Потом их нужно скрутить между собой. В минусовый провод поочерёдно припаивается сопротивление в 180 м. Теперь проверяется, идёт ли питание.
Чтобы стрелка была видна через отражающую поверхность, её нужно отчистить от лишнего материала. Когда вся конструкция проверена на работоспособность, а разметка совпадает с расположением лампочек, нужно сделать небольшие отверстия в амальгаме. Светодиоды должны быть отчётливо видны через отражающую поверхность. Дальше необходимо зачистить отверстия ножовкой по металлу, чтобы убрать острые края. Важно помнить, что не все зеркала изготавливаются из стекла. Если модель выполнена из пластика, будет достаточно понизить сопротивляемость в 140 Ом. В этом случае яркость лампочек сможет проходить сквозь пластик.
Многие замечают, что установка поворотников в зеркала создаёт неплотное крепление светодиодов. Для этого нужно прогреть феном заднюю панель в местах, где находятся лампочки. Но ни в коем случае нельзя греть крепежи! После достаточного прогрева прижмите конструкцию к стеклу — она немного выгнется и крепко соединится. После пары минут можно переходить к последнему этапу.
В этом процессе достаточно перекинуть «минус» на кузов, а «плюс» нужно вывести от двери и подсоединить к бортсети. После этого устройство будет подавать те же сигналы, что и задние поворотники.
Такие манипуляции доступны каждому автомобилисту. Потратив небольшое количество времени, можно получить качественные зеркала с повторителями. Этот способ полностью безопасен и требует лишь внимания к этапам работы. Таким образом, вы самостоятельно сможете повысить безопасность на дороге, ведь не всегда удаётся заметить задние повороты. В случае же зеркал они всегда будут отчётливо видны водителям сзади.
Из личного опыта хотелось бы сказать, что повторитель — это полезная хитрость. Он непривычный для наших мест, поэтому он всегда заметен, а, значит, действует.
carextra.ru
Указатель поворота является неотъемлемым элементом любого автомобиля. Его предназначение заключается в обозначении стороны, в которую водитель собирается повернуть. Выход из строя поворотников может спровоцировать аварийную ситуацию на дороге, поэтому эти элементы оптики всегда должны быть в рабочем состоянии.
Содержание
[ Раскрыть]
[ Скрыть]
В соответствии с ПДД, каждый водитель при выполнении маневра должен предупредить и уведомить об этом других автомобилистов. В то время, когда машины только стали появляться, водитель обязан был подавать такие уведомления своими руками. Если левая рука была вытянута, это свидетельствовало о намерении водителя повернуть влево, если согнута с пальцами вверх — то вправо.
Указатель поворотов начал ставиться на автомобили с ростом популярности транспортных средств. Комфортные поворотники позволяют не только облегчить процесс передвижения в темное время суток, но и предупредить других водителей об изменении движения либо об остановке авто. Световой указатель поворота во время работы обязательно должен моргать.
Для того, чтобы комфортные поворотники не работали беспрерывно, впоследствии в конструкцию оптики был добавлен прерыватель, который также называется поворотным реле. Видов таких устройств достаточно много, не функция у них одна — это передача пульсирующего сигнала на источники освещения в фарах, а также сигнализация с помощью щелчков или звуковых сигналов об их активации.
Как включать поворотники? Справа за или под рулевым колесом имеется специальный переключатель, он используется для активации оптики. При повороте направо рычаг следует повернуть по ходу движения руля, то есть вправо, при маневре влево — рычаг переключается в соответствующую сторону (автор видео — канал В гараже у Сандро).
Комфортные поворотники в соответствии со схемой подключения могут быть оснащены двумя типами реле:
Соорудить удлинитель поворотников при необходимости можно в домашних условиях. Вам потребуется схема поворотников, которую можно скачать из Сети, сделать самостоятельно или взять уже готовую на нашем сайте. В соответствии со схемой подбираются основные элементы для ее реализации.
Краткая инструкция о том, как самостоятельно сделать удлинитель поворотников:
Как правильно установить в патрон поворотника светодиодную лампочку и какие нюансы при этом следует учесть — узнайте из видео (автор ролика — канал Homa526).
avtozam.com
Как-то приехал ко мне один товарищ с проблемой — у него перестали работать должным образом повторители поворотников на зеркалах. Вернее работать-то они работали, но горели не все светодиоды. Изначально думал, что китайская поделка. Но потом подумал… Обычно китайцы соединяют все диоды последовательно, а значит не работала бы вся линейка. Разбираться что — к — чему не стал, а предложил заменить все на новую двойную LED ленту. Благо у меня был на примете один комплект, который хотелось попробовать.
Комплект китайского производства, но не «базарный». Ссылку на товар скину желающим в комментариях. Текст засорять ненужными исходящими не буду. Да и нагоняй получу))).
Для переделки светодиодных повторителей в зеркалах на LED лентах взяли водонепроницаемую IP67 на SMD 5050 желтого света. Двухрядная. Изначально хотелось ее, т.к. однорядные уже не прельщаюти хочется посмотреть как это все будет выглядеть.
ЛЕД лента имеет размер 25 см, мы отрежем необходимый размер, если надо будет меньший отрезок. Гибкая, с одной стороны имеет припаянные проводники и термоусадочную трубку не обработанную. Т.е. по факту Вы ее сами можете опрессовать. Данная лента может применяться в различных местах, поэтому, так скажем, DIY комплект. С внутренней стороны двухсторонний скотч 3М.
На фото выше видим, как будет светить лента на SMD 5050.
Ну и приступим к установке… Старые светодиодные повторители на зеркалах удаляем при помощи ножа. Остатки двухстороннего скотча ( повторители самостоятельно клеили, поэтому на скотч)) убираем растворителем, ну или кому как нравится.
Перед наклеиванием нашей новой светодиодной ленты наклеили дополнительный двухсторонний скотч подходящего размера. Данный процесс был проделан в связи с тем, что не доверяю китайской клейкой ленте. Перед наклеиванием обезжирьте место нанесения. Наклеиваем полосу как можно ближе к проводникам, выступающим из зеркала, для более удобной пайки.
При помощи газового паяльника припаиваем концы проводов к ленте на SMD 5050. Процесс правильной пайки описан в статье на нашем сайте. Кому надо, воспользуется поиском.
Если Вы заметили, то термоусадочная трубка не использовалась, дабы придать более эстетичный вид. Чтобы спрятать припой и загерметизировать начало ленты, используем черный герметик, предварительно обмотав место нанесения малярным скотчем. Пальцем можно придать желаемую форму нанесенному герметику.
Повторяем процесс установки LED ленты для повторителей в зеркало на другой стороне. Даем высохнуть герметику и проверяем проделанную работу. Кстати, прежде чем припаивать провода, определитесь с плюсом и минусом, иначе придется все переделывать. Сто раз отмерь, один раз отрежь… Поговорка для меня…Ну вроде не обложались на этот раз и можем посмотреть как все это «рукоделие-макраме» выглядит при дневном свете.
Фотография не передает того, как выглядит мигание от повторителей поворота на ЛЕД ленте SMD 5050, но все — равно видно, что ленту видно. И поверьте, это действительно видно. Для тех, кто все-таки хочет поярче — приобретайте ленты на SMD 5730 и 5630. Точно не ошибетесь. Ну и на последок ночные фотографии. Очень и очень)))
Вывод могу сделать один. Получилось прикольно). Неординарно, в отличии от однорядных ленточек. Как надолго? Думаю, навсегда. Лента будет только мигать при поворотах, нагрева не будет, так что не сломается. Да и производитель располагает. Не первый гаджет от него устанавливаем и нареканий пока не было. Так что можете спокойно самостоятельно установит повторители поворота в зеркала на светодиодной ленте SMD 5050, радоваться обновленному виду и восхищающимся взглядам автолюбителей и пешеходов)
leds-test.ru
|
funer.ru

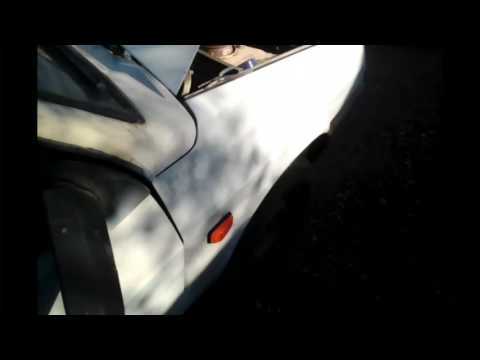

Добро пожаловать!Повторитель поворота — он нужен но не на всех автомобилях он бывает, в некоторых случаях если автомобиль имеет хорошую оптику то повторитель ему и вовсе не нужен будет, там будет хватать обычных поворотников которые устанавливаются либо совместно, либо рядом с передними и задними фарами, но на таких автомобилях как копейка, двойка и шестёрка повторители поворота присутствуют и время от времени их приходиться менять, потому что бывает заденешь крылом обо что ни будь и тут же ломается или же рассыпается повторитель и ему необходима замена, но не всем известно как данный повторитель сменить на этих автомобилях, поэтому мы и написали данную статью в которой подробно расписали инструкцию по их замене.
Примечание!Для замены повторителей поворота, вам нужно обязательно будет запастись: Набором гаечных ключей, а так же лучше всего для этого дела использовать короткий удлинитель с накидной головкой, или же накидной ключ и ко всему этому вам нужно будет ещё запастись отвёрткой, но только это в том случае если у вас будут установлены подкрылки на передних крыльях, которые будут препятствовать доступу к креплениям самого повторителя!
Где находятся крепления повторителя поворота?Данная вещь крепиться с обратной стороны крыла при помощи двух гаек, поэтому для того чтобы беспрепятственно разглядеть данную вещь, вам нужно будет заглянуть во внутрь крыла или же просто просунуть руку и нащупать то место где повторитель крепиться.
Когда нужно менять повторитель?Его можно менять только лишь на своё усмотрение, но всё же если же повторитель разбился то рекомендуется его заменить на новый так как на классике передние фары расположены таким образом что их не всегда бывает видно и при включение поворотника в тёмное время суток, ехавший сзади водитель может просто не увидеть то что вы поворачиваете к примеру направо, так как повторитель у вас не горит, а переднюю оптику и без того не видно, так как поворотник находиться не сбоку автомобиля как например на десятках, а прямо на передней его части.
Примечание!Но в том случае если у вас перестанет работать какой либо повторитель, то есть просто не будет гореть, то в таком случае возможно в нём у вас перегорела лампочка которую можно заменить и данный повторитель у вас вновь начнёт работать! (О том как заменить лампочку, см. в статье: «Замены лампы в повторителе поворота на ВАЗ»)

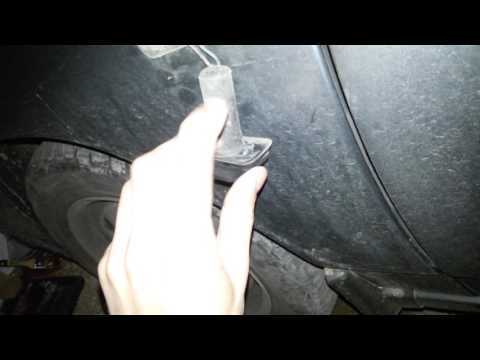

Снятие:1) В самом начале операции вам нужно будет сперва вынуть патронник вместе с лампочкой которая в нём установлена, из отверстия в задней части повторителя, для этого залезьте сперва под крыло автомобиля и после чего просто с небольшой силой потяните за патронник, он и выйдет.
Примечание!Как уже было сказано ранее, до обратной стороны крыла можно и вовсе не добраться, потому что в основном на большинстве старых машин присутствуют подкрылки которые в большинстве случаев приходиться снимать, а иначе добрать до повторителя у вас и вовсе не получиться! (О том как снять подкрылки, см. в статье: «Замена подкрылок»)
2) Затем возьмите в свои руки гачных ключ, или же если есть возможность то сразу берите либо короткий удлинитель с накидной головкой, либо же накидной ключи и с их помощью выверните две небольших гайки которые крепят сам повторитель к крылу с обратной его части.
3) И в завершение операции, просто потяните за сам повторитель но только уже с наружи крыла и просто выньте его и после чего замените на новый.
Установка:Новый повторитель поворота устанавливается на автомобиль в обратном порядке снятию.
Примечание!Кстати если старая лампочка у вас работала исправно, тогда рекомендуется её оставить потому что всё же на старых автомобилях качество было лучше чем сейчас и тем самым данная лампа вам прослужит ещё очень много времени, а новая может прийти в негодность уже на следующий день, поэтому как говориться выбор за вами!
Для новичков!Вопрос: Как выглядят оригинальные повторители поворота, которые устанавливались с завода на автомобили ВАЗ 2101, а так же на ВАЗ 2102?Ответ:
Вопрос: Как выглядит оригинальный повторитель поворота, который устанавливался с завода на ВАЗ 2106?Ответ:
vaz-russia.ru

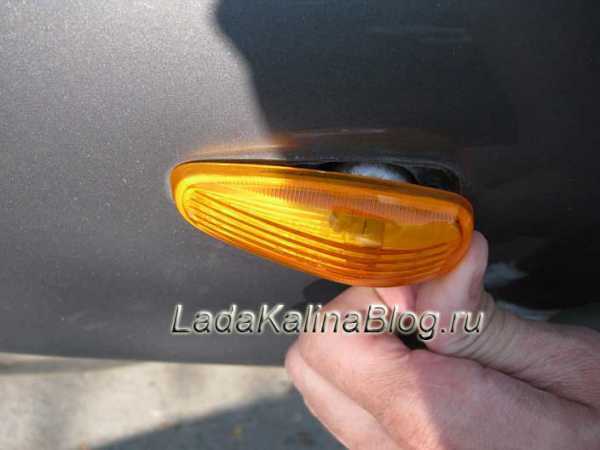

Очень часто при снятии повторителя поворота на Калине, его защелки отламываются. Это происходит чаще всего из-за того, что владельцы не совсем правильно его снимают, прикладывая слишком много усилий. Но на самом деле вся процедура замены очень проста, и даже не требует вообще никакого инструмента. Ниже в деталях подробно расскажу о данной процедуре ремонта и приведу фотографии, чтобы наглядно все представить.
В качестве примера будет показано все на левом крыле автомобиля.
Для замен лампочек или повторителя поворота в сборе, необходимо все собрать и установить в обратной последовательности, на что у вас уйдет максимум 10 минут времени.
Список материалов по этой же теме
ladakalinablog.ru
Добро пожаловать!Лампочка повторителя — благодаря данной лампе, поворотник может мигать когда вам это будет нужно, но как же всё таки неудобно ездить с неисправной (Перегоревшей) лампой в повторителе, потому что во-первых вы начинаете создавать аварийную ситуацию на дороге, так как включаете поворотник а он не работает и тем самым люди просто не понимают куда вы едете, а во-вторых вы нарушаете правила дорожного движения, так как любой поворот вы осуществляете без включенного поворотника.
Примечание!Для замены лампочки в повторителе вам нужно будет запастись: Отвёрткой, тряпкой, а так же самой лампой которая идёт специально для повторителя поворота!
Кстати в повторитель поворота вставляется бесцокольная лампа с наименованием «12VW5W»! (О том как выглядит данная лампа более подробно, см. в самом низу статьи, в рубрике «Для новичков!»)
