Подробное руководство по изготовлению подогрева сидений своими руками
Чем новее автомобиль, тем больше в нем создано условий для более комфортного управления. Если в старых машинах подогрев автомобильных сидений — это, скорее, роскошь, то для новых транспортных средств эта функция входит в заводскую комплектацию. Подробнее о разновидностях систем подогрева и изготовлении такого устройства своими руками вы можете узнать из этого материала.
Содержание
[ Раскрыть]
[ Скрыть]
Разновидности нагревательных элементов
Отечественный рынок сегодня предлагает огромный выбор различных девайсов и устройств для повышения комфорта управления машиной. И обогрев сидений в данном случае — не исключение. Для начала давайте разберем виды систем.

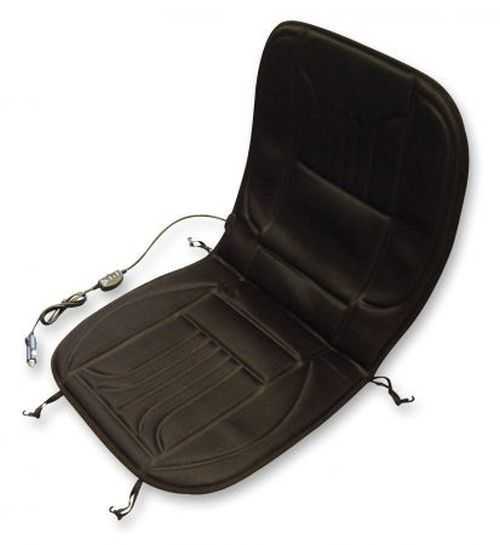

Чехлы и накидки
Накидка на сиденье с подогревом может быть выполнена в форме чехла. Следует отметить, что такой вариант обогревающих систем характеризуется простотой монтажа, а также доступной ценой. Установка подогрева сидений в данном случае сводится к монтажу накидки и ее подключению к прикуривателю.
Следует отметить, что накидка с подогревом для автомобиля — это вариант, который имеет множество недостатков:
- провода, которые будут постоянно путаться;
- слишком низкий уровень электрозащищенности и пожаробезопасности;
- обогрев всей площади накидки будет неравномерным;
- не всегда накидки для автомобиля успешно вписываются в интерьер салона;
- подогрев задних сидений будет невозможным (автор видео — Дмитрий Димьянов).
Также следует отметить, что установка обогрева сидений в данном случае требует наличия свободного гнезда прикуривателя. А поскольку сегодня это гнездо является универсальным, поскольку от него могут питаться видеорегистраторы, антирадары, GPS-навигаторы и прочие девайсы, установка системы будет проблематичной. Использовать разветвитель можно, но из-за большого количества потребителей могут выйти из строя и предохранительные элементы.
Встраиваемые модели
Если вы решили установить подогрев сидений в свой авто и хотите использовать встраиваемый тип, то нужно учитывать, что этот способ отличается сложностью монтажа. Тем не менее, встраиваемую систему все равно можно установить своими силами.
Также следует отметить, что встроенный подогрев передних сидений имеет и определенные преимущества:
- можно обустроить подогревателем не только передние, но и задние сиденья;
- устанавливаться такая система должна под обшивкой сидений, а проводка укладывается под обивкой салона;
- для активации системы используется кнопка обогрева сидений, а сама система подключается к бортовой сети, соответственно, гнездо прикуривателя будет свободным;
- применение такой системы не повлияет на интерьер салона (автор — Илья Стрекаловский).
Выбор нагревательных элементов
Выбор систем для монтажа в конструкцию сиденья достаточно большой, производителей также множество — из Германии, Китая, Тайваня и даже России. Разумеется, каждая модель имеет свои конструктивные особенности и отличается качеством производства, а также стоимостью. По мнению многих автолюбителей, продукция немецкого производства характеризуется хоть и высокой ценой, но она более надежна и универсальна. Такие обогреватели дополнительно оснащаются защитой от перегрева и могут иметь несколько режимов работы.
Что касается продукции российского производства, то по своему качеству она почти не уступает зарубежным аналогам. Российские нагреватели используют армированный провод либо углеродное волокно, а в комплект таких систем входит защита от перегрева, а также регулирующее устройство. Разумеется, в плане цены наиболее популярны системы китайского производства, но как показывает практика, это их единственное преимущество. В системах, выпущенных в Китае, часто ломаются кнопки переключения, происходят короткие замыкания и т.д.
Инструкция по изготовлению стационарного подогрева
Как сделать подогрев сидений своими руками и как подключить сделанную систему? Соорудить такое устройство вполне возможно в домашних условиях, для этого вам потребуется нихромовая проволока и ткань. Саму проволоку можно вшить в кресло или в ткань, мы рассмотрим второй вариант.
- Итак, вам потребуется три метра проволоки, этот отрезок следует разделить на две равные части. Один полутораметровый кусок понадобится для самого сиденья, а второй — для спинки.

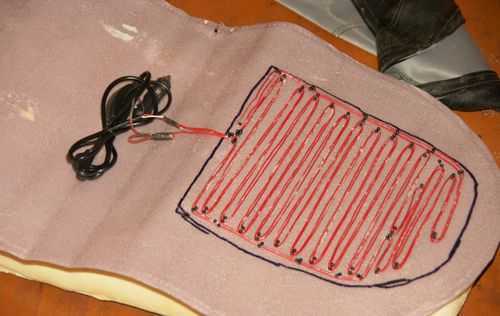

- Проволоку следует пришить к куску ткани, для этого можно использовать любую материю. Чтобы обогрев был более эффективным, пришивать проволоку нужно зигзагообразным способом.
- После этого проволоку можно подключить напрямую к аккумулятору — она должна медленно нагреться и спустя несколько минут кресло будет теплым.
Сама схема подключения подогрева сидений достаточно простая, а главное — недорогая в реализации. Для подключения рекомендуется использовать специальные кнопки с терморегуляторами, это позволит при необходимости отрегулировать степень обогрева. В противном случае перегрев может стать причиной возгорания сиденья.
Инструкция по изготовлению встраиваемого подогрев задних сидений
Чтобы соорудить встроенный вариант, вам потребуется комплект нагревательного элемента:
- Сначала нужно разобрать сиденья — вам необходимо освободить место для укладки нагревательных матов.

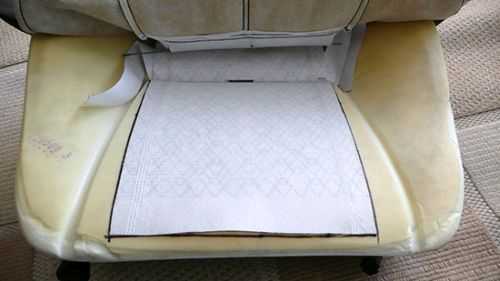

- Полотно с системой обогрева укладывается на поролон сидений, здесь же нужно отметить размерные контуры. В соответствии с отмеченными линиями, полотно необходимо зафиксировать, для этого используйте двухсторонний скотч или клей момент. Если в комплекте шел термодатчик, то его также следует вмонтировать на поролоне.
- При фиксации матов необходимо учитывать, что проводка от них на водительском кресле должна идти справа, а на пассажирском — с левой стороны.
- Далее, можно установить обшивку сидений, сверху на нагревательное полотно можно уложить слой поролона. После этого кресла собираются — надевается обшивка, крепятся все фиксаторы, подголовники и т.д. Учтите, что проводка от матов не должна укладываться в натяжку, рекомендуется оставить небольшой запас, чтобы при необходимости подвинуть кресло вам не пришлось проводить ремонт подогрева сидений.
- После этого осуществляется подключение системы, для этого вам потребуется схема, которая идет в инструкции к нагревательному полотну. Если вы не знаете, как правильно подключить систему, то лучше обратитесь к электрику.
Схема подключения системыВидео «Наглядная инструкция по установке системы обогрева в авто»
Подробная инструкция по монтажу, а также основные нюансы этого процесса приведены на видео ниже (автор — канал Ремонт и сервис Volvo 850).
Загрузка …avtozam.com
Как подключить обогрев сидений
Установка подогрева сидений, схема подключения
Современный автомобиль сложно представить без всевозможных мелочей, призванных сделать поездку как можно более приятной. Одно из таких дополнение – подогрев сидений. Садиться в холодное кресло автомобиля, когда на улице тридцать градусов мороза, не особенно приятно, хуже этого может быть только посадка в кресло, обитое кожей. Между тем, многие автовладельцы вынуждены делать это каждую зиму. Решением проблемы может стать установка подогрева сидений своими руками.
В автомагазинах можно найти накидки или чехлы с нагревательными элементами, а также встраиваемый подогрев сидений. Первые два варианта не требуют сложной установки и, как правило, доступны по цене, тогда как с установкой последнего возникает масса сложностей. Можно, конечно, обратиться в мастерскую, где выполнят работу быстро и качественно, но стоимость услуг мало кого обрадует. Вариант с накидкой или чехлом на первый взгляд кажется наиболее предпочтительным:
- низкая стоимость;
- простота подключения,
однако этот способ обогрева не лишен изъянов.
Почему встраиваемый подогрев сидений лучше
Первая проблема заключается в том, что качество многих накидок оставляет желать лучшего. Нередки случаи, когда накидка загорается прямо под сидящим на ней человеком. Риск получить ожог довольно велик, не говоря о том, что одежда наверняка будет испорчена.
Вторая проблема в том, что нагреваются накидки по-разному. У некоторых температура достигает 40 градусов, а это неблагоприятно влияет на репродуктивную функцию у мужчин.
Третья проблема кроется в том, что гнездо прикуривателя в машине обычно только одно, стало быть, удастся подключить лишь подогрев водительского сидения, а в автомобиле, как правило, ездят еще и пассажиры. Можно, конечно, воспользоваться разветвителем, но потребляемый ток будет слишком велик, и предохранитель в разветвителе не выдержит. Кроме того, при использовании накидок и чехлов в салоне появляются лишние провода, которые могут помешать управлять машиной. О том, чтобы использовать накидки на задних сидениях автомобиля не может быть и речи из-за недостаточной длины электрического кабеля.
В пользу встраиваемого подогрева говорит скрытая установка и подключение, возможность установить только подогрев передних сидений или же всех имеющихся. При этом прикуриватель останется свободным, т.к. подогрев подключается к проводке напрямую. Наконец, при использовании накидки, немного меняется профиль кресла, что может доставить некоторые неудобства. Немаловажно и то, что накидка или чехол далеко не всегда удачно вписываются в интерьер салона.
Выбор комплекта подогрева для установки
Ассортимент, представленный в магазинах, достаточно широк, чтобы каждый покупатель смог выбрать подходящий комплект, для установки своими руками. В основном это продукция немецких, российских и китайских производителей. Как показывает практика, наибольшей надежностью отличаются немецкие комплекты (например, WEACO), единственный их недостаток – высокая цена. Зато они абсолютно универсальны, их можно использовать в любом автомобиле, причем, как на передних сидениях, так и на задних сидениях. Такой подогрев имеет несколько степеней защиты от перегрева и два режима работы.
В качестве альтернативы немецкой продукции, хорошо зарекомендовали себя отечественные комплекты производства компаний «Теплодом» и «Автотерм». Их продукция по надежности не уступает немецкой, потребительские качества также довольно высоки. Все модели встраиваемого подогрева сидений защищены от перегрева посредством термореле, в качестве нагревательного элемента в них используется армированный кабель. Некоторые модели имеют функцию автоматического отключения при перегреве.
Самые доступные по цене – китайские комплекты. Пожалуй, это их единственное достоинство, поскольку о надежности говорить не приходится. Из-за того, что при их производстве применяются самые дешевые материалы для снижения стоимости, у таких комплектов для подогрева сидений может запросто сломаться кнопка включения, перегорает проводка, нагрев зачастую неравномерный. Нельзя забывать и о том, что сгоревший подогрев может стать причиной замыкания электропроводки автомобиля или пожара в салоне. Рисковать в данном случае не стоит, поскольку экономия получается весьма сомнительная.
Установка подогрева сидений своими руками
Несмотря на то, что качественные комплекты имеют надежную защиту, лучше дополнительно подстраховаться и установить предохранитель. В этом случае бортовая сеть при выходе подогрева из строя не пострадает. Схема подключения, как правило, прилагается, но при необходимости ее можно найти в интернете. К примеру, ниже располагается типовая схема для автомобилей ВАЗ 2110-12.
Начинается установка подогрева сидений с монтажа нагревательных элементов под обшивку сидений. Это самый сложный этап работы, поскольку придется полностью снять обшивку, чтобы правильно установить нагреватели. У неподготовленного водителя на одно сидение обычно уходит около четырех часов. Монтаж нагревательных элементов в задних сидениях занимает примерно столько же времени.
Подключение подогрева сидений особых проблем, как правило, не вызывает. Схема, которую дает производитель, достаточно подробная и понятная даже для новичков.
Один комплект позволяет установить подогрев сидения водителя и переднего пассажира. Если нужен еще и подогрев задних сидений, придется купить еще один комплект. Схема подключения останется такой же, т.е. дополнительных сложностей монтаж не вызовет.
znanieavto.ru
Как подключить подогрев сидений?
Как подключить подогрев сидений?
Такая функция, как подогрев сидений, приносит любому автовладельцу комфорт в холодное время года. Однако прежде, чем можно будет порадоваться теплу в салоне автомобиля, нужно еще установить подогрев. В связи с этим рассмотрим, как подключить подогрев сидений.
Инструкция по подключению подогрева
Перед тем, как подключать подогрев, необходимо демонтировать сидения и снять обивку и, если это необходимо, снять старые системы подогрева.
Во многих современных машинах сейчас установлена штатная система подогрева, однако в большинстве слу
www.autofluids.ru
Как подключить подогрев сидений, схема подключения блока предохранителей и разъемы Galant EA
При установке салона с подогревом сидений на некоторых галантах проводка есть и остается только все подключить, однако встречается и отсутствие фишек, часто это Galant EA3W.
Самое печальное, что часть проводки проходит в косе под торпедо, поэтому проще подключить подогрев в обход родной проводки.
Далее нам потребуется «+», «-» их можно взять с прикуривателя, к примеру.
Подсветку кнопок можно взять там же где установлены кнопки, рядышком есть подсветка подлокотника и кармашка для мелочи.
И остальные провода пойдут уже на сидушки, по 2-а провода на каждую с кнопки.
Смотрим схемы, на рисунке есть описание цветов проводки, описание будет под картинкой ниже:
- G-W зеленый с белым
- B-Y голубой с желтый
- G-R зеленый с красным
- B черный
- L-R голубой с красным
- LG-B не знаю, какой-то светло-зеленый с черным что ли, не описано в каталоге.
- Y-B желтый с черным
- Y желтый
Схема самого подогрева сидений:
Ставим предохранитель
, получается как-то так
Добавлено 21.09.2016
Подсмотрели на драйве еще вариант
Снова разъем кнопок подогрева сидений:

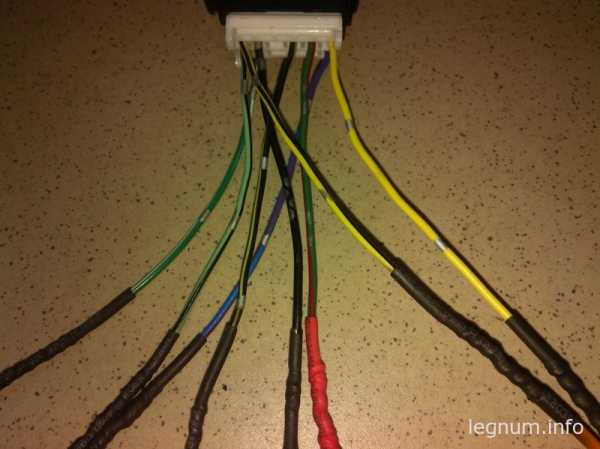

Описание проводов разъема кнопки подогрева сидений:
Разъем сидений с подогревом:
За очечником то самое место где заканчивается проводка от сидушек, если оная присутствует:
+12В берется с блока предохранителей, если нет проводки вообще:
Нас интересует этот контакт:
legnum.info
Установка подогрева сидений
Подогрев сидений на переднеприводных ВАЗах появился только в люксовых версиях ВАЗ 2113 — 2115, и ВАЗ 2110.В штатной же комплектации на ВАЗ 2109 и ее разновидностях (-08, -099) такая опция отсутствует, хотя она бы очень не помешала водителям, проживающим на территориях с холодным климатом. Когда за окном «минус»,гораздо приятнее садиться в теплое кресло, а не сидеть и мерзнуть в ожидании прогрева салона.

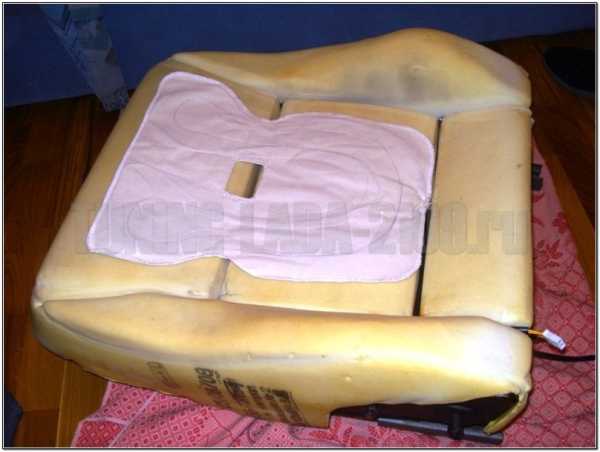

Для доработки нам потребуются штатные нагревательные элементы обогрева передних сидений ВАЗ 2113-2115, которые нужно установить в сиденья. Для этого надо снять тканевую обивку сидений, и установить нагревательные элементы под нее. Для надежности их можно пришить. Заодно можно немного подреставрировать кресла — заменить продавленный поролон, постирать обивку.

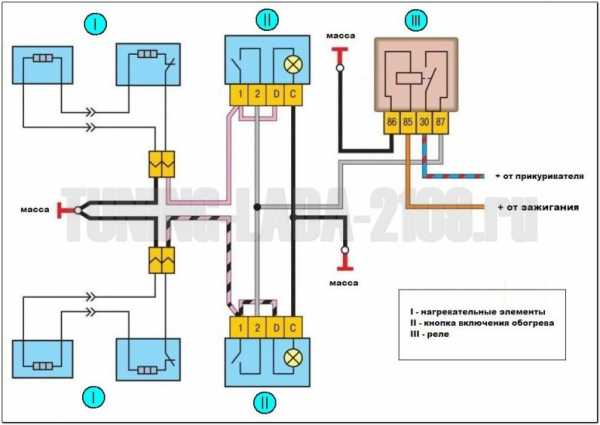

Теперь подключаем электрическую часть. Основной силовой «плюс» можно взять от прикуривателя. В качестве защитной меры подключаем его через реле, которое будет включаться при включении зажигания для предотвращения работы обогрева, когда машина заглушена (для забывчивых). Подсветка кнопок — «плюс» габаритов (например подсветка прикуривателя).
Кнопки включения обогрева сидений можно разместить на кожухе тоннеля пола между сиденьями.

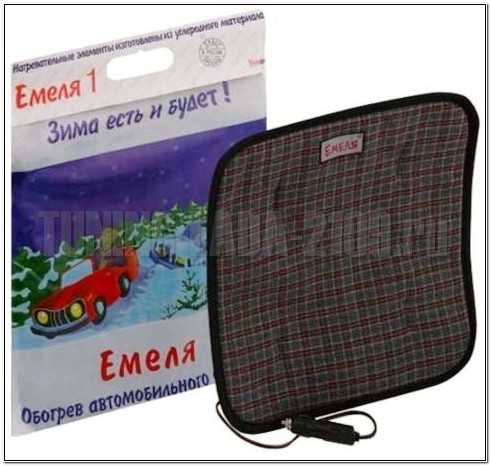

Для тех, кто не хочет связываться с разборкой сидений, есть вариант попроще. В продаже имеются специальные комплекты, которые просто кладутся на поверхность сидений и закрепляются на них. Неплохие отзывы были про комплекты обогрева передних сидений «Емеля». Их можно подключать просто в прикуриватель.
Только не стоит их располагать под чехлами сидений, он предназначены для расположения поверх них. Для тех, кто не признает наличие болтающихся проводов в салоне, можно подключить такой обогрев по схеме выше для встроенного обогрева.
