Что такое шаровая опора. Особенности, принцип работы, устройство и ресурс

ЧТО ТАКОЕ ШАРОВАЯ ОПОРА. ОСОБЕННОСТИ, ПРИНЦИП РАБОТЫ, УСТРОЙСТВО И РЕСУРС

Добрый день, сегодня мы узнаем, что называется шаровой опорой передней подвески автомобиля, каков принцип работы и устройство механизма, какие разновидности элемента существуют и как определить износ детали. Кроме того, расскажем про то, сколько по времени и пробегу составляет ресурс элемента подвески при правильной эксплуатации автомобиля, из каких компонентов состоит шаровая опора, а также, какую конструкцию со строением имеет типовой механизм того или иного транспортного средства. В заключении поговорим о том, как нужно обслуживать шаровую опору, чтобы она прослужила не только гарантийный срокчто влияет на ускоренный износ деталей подвески на примере шаровых опор, а также можно ли ремонтировать и восстанавливать узел.

Шаровая опора является одним из ключевых узлов передней подвески любого транспортного средства. Хотя еще буквально лет 10 назад эти механизмы также использовали в задней подвески наравне с передними элементами. Как правило, шаровые опоры крепили на задней оси машины, однако массового характера такое производство не получило, из-за не целесообразности в плане затрат. Дело в том, что в былые годы некоторые автопроизводители ограниченными партиями создавали автомобили, которые могли подруливать задними колесами в такт передним, поэтому без шаровых опор в задней подвески, было просто не обойтись. Сама по себе опора говоря простым языком, представляет из себя специальный опорный подшипник, который дает возможность колесам нашей машины отклоняться, то есть поворачивать в нужную сторону. На сегодняшний день инженеры пока ничего лучше не придумали, чем шаровый механизм.



ЧТО ТАКОЕ АВТОМОБИЛЬНАЯ ПОДВЕСКА. ОСОБЕННОСТИ И СТРОЕНИЕ

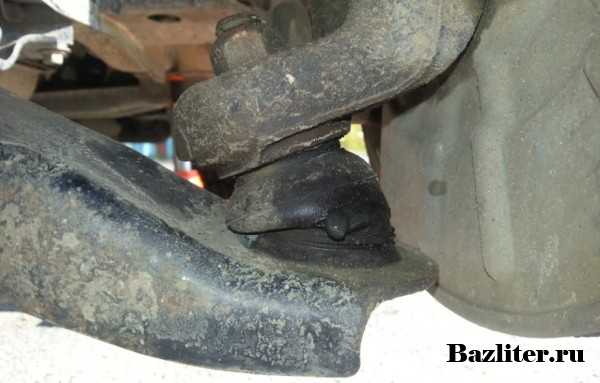

Итак, что же называется шаровой опорой автомобиля? Шаровое крепление или опора представляет из себя соединительную часть, которая обеспечивает закрепленным на ней механизмам вращаться в нескольких плоскостях. Зачастую шаровая, как сокращенно называют ее автомеханики, жестко крепится одной частью к деталям подвески, а второй частью фиксируется таким образом, что находится в подвижном состоянии. Как мы сказали ранее, шаровая опора в большинстве случаев устанавливается в передней подвески и общее количество элементов может составлять до 4 единиц

Таким образом, шаровое крепление или опора выполняет важнейшую функцию по изменению наклона колес автомобиля в процессе стоянки и во время движения. Кроме того, данный механизм выполняет сложные работы и постоянно функционирует под сильной нагрузкой. На сегодняшний день, благодаря технологиям в автомобилестроении, шаровые опорые продвинулись далеко вперед, поэтому срок службы таких деталей порой может достигать сотен тысяч километров пробега.

1. ОСОБЕННОСТИ, УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ШАРОВОЙ ОПОРЫ

Само по себе устройство шаровой опоры считается до боли простым и благодаря этому достаточно надежным. Как правило, типовая конструкция шаровой опоры состоит из следующих элементов:

Металлический стержень, который еще называется “пальцемшаровой опоры и идет вместе с шарообразным наконечником с одной стороны и резьбой с другой;

Резиновый чехол или пыльник, который представляет из себя эластичный защитный механизм обеспечивающий герметизацию стержня шаровой опоры. Справочно заметим, что зачастую внутри пыльника идет специальная смазка, которая обеспечивает оптимальное трение деталей;

Цилиндрический корпус, как правило, изготавливается из металла. С одной стороны корпус имеет узкое отверстие, а с другой идет расширение детали;

Вкладыш, изготовленный из полимерного материала. Зачастую вкладыш состоит из 2-ух частей: нижней, ее еще называют чашкой и верхней, которая именуется, как упор;

Шайба прижимного типа, которая закрепляет полимерный вкладыш;

Прижим шайбы или завальцовка, которая является своеобразным дном шаровой опоры.


Как видим устройство механизма действительно, что ни есть простое. Строение шаровой опоры основано на металлическом корпусе, в который устанавливается вкладыш, после чего в него вставляется стержень, он же “палец“, а шарообразный упор остается в полимерной оболочке. Еще один элемент полимера, как бы закрывает вторую часть металлического шара таким образом, что он получается плотно прижатым с двух сторон. Дно шаровой закрывается прижимной шайбой и запечатывается

Справочно заметим, что шар наконечника очень плотно закрыт в полимерных корпусах, причем настолько сильно он запечатан, что в новом механизме нет даже минимального люфта. Кроме того, шаровая снабжена еще одним специальным внешним резиновым пыльником, который играет защитную функцию и продлевает ресурс всего механизма, причем значительно.

А теперь, когда мы знаем, из каких компонентов состоит шаровая опора, стоит разобраться, как же работает механизм? Как мы знаем плотно закрытый шаровый элемент наконечника способен вращаться и крутиться в разные стороны. Что касается цилиндрического корпуса механизма, то он крепится к неподвижному креплению, которое устанавливается в определенные элементы подвески, как правило, не подвижные. Верхний же наконечник механизма, который оснащен резьбой крепится к движущейся части подвески, что обеспечивает такое крепление поворачивание и вращение элемента .

Если погрузиться в историю и вспомнить старые машины марки Жигули, которые в основном все были заднеприводные, то шаровых опор у них было 3 единицы, причем 2 элемента находились в лопухах, что позволяло вращаться суппорту вместе с колесом. Третья опора устанавливалась в рулевой тяге и производила толкание колеса. Если рассматривать подвеску по типу действия McPherson, то конструкцию и расположение шаровых в них намного упростили. Кстати такие подвески сегодня устанавливаются на большинство современных автомобилей и они оснащаются одним верхним опорным подшипником, который позволяет вращаться стойке и суппорту, а снизу осталась опора шарового типа. Кроме того, такая подвеска еще имеет рулевые наконечники, которые обеспечивают толкание суппорта и производят поворачивание колеса в нужном направлении. Справочно заметим, что в такой подвески, шаровых креплений только две единицы.

Однако не все современные подвески оснащаются 2-мя шаровыми, также довольно часто можно встретить системы и с 4-мя опорами. Такие подвески правда считаются достаточно редкими, а также сложными в ремонте и в последнее время их на дорогах становится все меньше. Справочно заметим, что некоторые автолюбители зачастую путают между собой такие механизмы, как рулевые наконечники и шаровые опоры, считая их одними и теми же элементами. Дело в том, что эти механизмы не одно и тоже, так как у них разные крепления корпуса, однако действительно, назначение в плане функционирования одинаковое


Таким образом, когда водитель находясь в салоне автомобиля поворачивает рулевое колесо в ту или иную сторону, то при помощи рулевой рейки усилие переходит на суппорт и чтобы он повернулся вместе с колесами, необходимы шарнирные соединения, работу которых выполняют шаровые опоры, рулевые наконечники с опорным подшипником.


2. РЕСУРС, ОСНОВНЫЕ НЕИСПРАВНОСТИ И РЕМОНТ ШАРОВЫХ ОПОР

Что касается срока службы шаровых опор, то этот показатель полностью зависит от полимерного вкладыша, который находится внутри механизма. Как правило, вкладыш со временем разбивается и металлический стержень начинает люфтить, тем самым уничтожая пластик. Когда это происходит, то появляются посторонние щелчки и стуки, особенно на неровной дороге. Справочно заметим, что благодаря развитию технологий в области автомобилестроения, срок службы внутренних и внешних элементов шаровых опор значительно увеличился, причем в разы



Если вспомнить отечественные машины, например все те же “Жигули“, то ресурс шаровых опор был не более 25-30 тысяч километров пробега. Если мы будем рассматривать современную переднеприводную иномарку, в которой опоры устанавливаются в передней подвески, то в среднем их ресурс составляет от 150 до 180 тысяч километров пробега. Как видим, технологии действительно помогли значительно увеличить срок службы элементов подвески, на примере шаровых опор.


Справочно заметим, что автомеханики рекомендуют осматривать и проверять такие элементы подвески, как рулевые опоры и шаровые в машинах с пробегами более 100 тысяч хотя бы 1 раз в 2 года или каждые 30-40 тысяч километров. Если автомобиль покупался новым у дилера, то плановый осмотр шаровых опор должен осуществляться на 5-ом по счету техобслуживании. Главной же причиной преждевременного выхода из строя шаровой опоры считается прорыв резинового защитного пыльника. После того, как пыльник приходит в негодность, то в шарнирное соединение почти сразу проникает грязь с дорог, которая крайне пагубно влияет на полимерный элемент. Когда грязь вступает в контакт с полимером, то происходит трение песка о деталь на подобии наждачной бумаги.

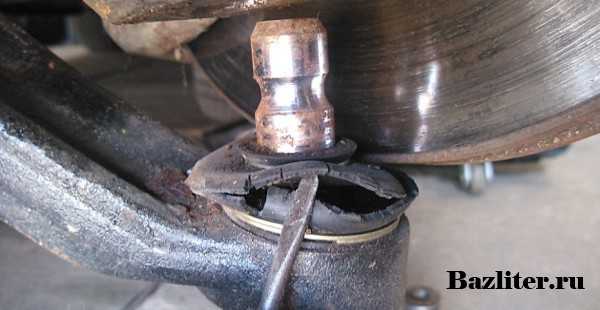

Как видим, самым слабым звеном в шаровой опоре после того, как прорывается пыльник становится полимерная вставка, которая начинает ускоренно изнашиваться. После износа полимера, стержень начинает свое неконтролируемое движение сверху-вниз и обратно, то есть образуется люфт в механизме, что добивает узел изнутри. Таким образом, косвенным признаком, который свидетельствуют о начале ускоренного износа шаровой опоры являются скрипы и стуки. Когда появляются звуки со стороны шаровой, то рекомендуется производить замену или ремонт механизма, причем без отлагательств.

Итак, стоит ли ремонтировать шаровые опоры, которые вышли из строя? Как видим диагностировать механизм на неисправность довольно просто, нам в этом помогают появившиеся стуки со скрипами при поворотах рулевого колеса во время стоянки или движения со стороны передней подвески. Кроме того, выявить проблемы с шаровой можно при помощи обычного лома, который вставляют между опорой и рычагом в районе корпуса суппорта и начинают слегка покачивать инструмент. Если шаровая опора находится в исправном состоянии, то стуков во время ее проверки возникать не должно, а если узел неисправен, то обнаружится люфт, который свидетельствует о замене или ремонте механизма.


Самым простым способ в ремонте шаровой опоры является замена механизма на новый и как считают многие специалисты по ремонту автомобилей, такой вариант является самым верным, с точки зрения безопасности. Шаровая опора стоит совсем небольших денег и 1 раз 100 тысяч километров пробега ее вполне можно заменить на новую. Справочно заметим, что шаровые лучше всего менять парами, даже если застучала только одна. После замены механизмов, рекомендуется производить регулировку развала и схождения колес автомобиля.

Что касается ремонта шаровой опоры, то он сводится к замене изношенных деталей механизма на новые. Как правило, первой деталью, которая выходит из строя считается полимерная вставка и защитный резиновый пыльник. Также сегодня в автомагазинах можно найти специальные ремонтные комплекты к шаровым опорам, которые стоят совсем недорого и при этом в комплекте будут идти все необходимые запчасти для приведения опоры в порядок. Но опять же, порой лучше не экономить на таких узлах, как шаровая, все таки безопасность стоит дороже.

Однако, что касается современных автомобилей, то зачастую шаровые опоры у них идут не разборные и ремкомплект нам в ремонте не поможет, так как механизм необходимо будет менять в сборе. Хотя конечно земля русская славится народными умельцами, которые и блоху подковать смогут. Гаражные специалисты придерживаются такой версии, что сама по себе шаровая – вечная, в ней только время от времени нужно менять полимерную вставку, однако качественно сделать данный элемент получается не у всех мастеров. Справочно заметим, что неправильно восстановленная шаровая опора гораздо страшней, чем даже неисправная, так как неизвестно, как она поведет себя на дороге. Лучше всего покупать оригинальные опоры и быть уверенным в своей безопасности на дороге.


Видео обзор: “Что такое шаровая опора. Особенности, принцип работы, устройство и ресурс”

В заключении отметим, что шаровая опора автомобиля независимо от ее вида играет одну из ключевых ролей в системе подвески того или иного транспортного средства. Кроме того, стоит помнить, что шаровую опору и ее элементы, необходимо систематически осматривать на наличие повреждений и течи смазки. Особое внимание нужно уделять резиновым пыльникам механизма, так как зачастую из-за во время недосмотренных повреждений на защитных элементов, шаровая способна очень быстро выходить из строя. Напомним, что при замене изношенной шаровой на новую, не стоит забывать про развал-схождение колес.

БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ. ОСТАВЛЯЙТЕ СВОИ КОММЕНТАРИИ, ДЕЛИТЕСЬ С ДРУЗЬЯМИ.
ЖДЕМ ВАШИХ ОТЗЫВОВ И ПРЕДЛОЖЕНИЙ.

bazliter.ru

Признаки неисправности шаровой опоры автомобиля


Диагностика и ремонт18 февраля 2017


Износ элементов подвески обычно характеризуется появлением стука в передней части авто при езде по мелким неровностям. Неопытному автомобилисту сложно определить по звуку, какая деталь «подгуляла» и требует замены. Но вы можете сами диагностировать неисправность, если разберетесь, как проверить шаровую опору. Ведь именно ее поломка приводит к отрыву колеса и неизбежной аварии. Износ прочих элементов – уплотнителей стабилизатора, сайлентблоков и подшипников не столь критичен и позволяет еще какое-то время эксплуатировать автомобиль.

Роль опоры в подвеске и последствия поломки

Деталь представляет собой шаровой палец с резьбой на конце, заключенный внутрь металлического корпуса. Чтобы он мог вращаться, между шаром и корпусом установлена втулка, изготавливаемая из твердых видов пластика (как правило, фторопласта). Палец прикручивается гайкой к поворотному кулаку ступицы колеса, а сама деталь крепится болтами к рычагу подвески. Чтобы внутрь шарнира не попадала грязь, он защищен с открытой стороны резиновым либо силиконовым пыльником.

Примечание: в некоторых моделях авто шаровые опоры составляют единое целое с рычагами и меняются тоже вместе.

Задача элемента – обеспечить шарнирное крепление ступицы к рычагу, чтобы она могла поворачиваться. То есть, опора несет нагрузку от веса машины, ударов со стороны колеса и воздействие силы трения при повороте. Теперь становится понятно, чем грозит неисправность этой важной детали. В первую очередь истирается пластмассовая втулка, отчего шар начинает болтаться внутри корпуса. Если не принять меры, то на сильном ухабе шаровой палец выскакивает из корпуса, а колесо отрывается вместе со ступицей.

Несмотря на то что после отрыва шаровой ступица держится на стойке либо на втором рычаге, колесо становится неуправляемым. Последствия – непредсказуемы и зависят от скорости движения в момент поломки. Вот почему важно следить за состоянием этих элементов и вовремя реагировать на посторонние звуки, доносящиеся от ходовой части. Если проявились первые признаки неисправности шаровой опоры, желательно проверить ее и уточнить диагноз, чтобы вовремя заменить на новую.

Симптомы и причины износа элементов

Во время езды изношенная шаровая опора проявляет себя следующим образом:

  • преодолевая мелкие ухабы на средней или большой скорости, вы услышите глухое постукивание, идущее от передней подвески;
  • при среднем износе стук может отдаваться на рулевом колесе;
  • в сильно изношенных опорах шар начинает подклинивать, отчего при повороте руля возникает скрип.

Если вы обнаружили один из этих признаков, следует обратиться на станцию технического обслуживания для диагностики либо проверить работоспособность деталей самостоятельно и без подъемника. Срок службы шаровых опор на автомобилях российского, китайского и корейского производства лежит в пределах 20-50 тыс. км. Более качественные детали европейских и японских иномарок способны прослужить до 150 тыс. км пробега. На эти интервалы необходимо ориентироваться при поиске неисправности.

Вопреки распространенным утверждениям, поведение машины с изношенными шарнирами при движении по ровной дороге мало меняется. Отклонение от прямой линии и боковая потертость резины настолько мала, что неопытный водитель не заметит изменений, разве что шаровая разболтается окончательно. Явный признак – это отчетливый стук.

Ускоренный износ шарниров происходит по таким причинам:

  1. Быстрая езда по плохим дорогам. От постоянных ударных нагрузок и вибрации пластмассовые втулки элементов разбиваются и шаровой палец начинает болтаться.
  2. Трещины и прорывы пыльников. Через них дорожная грязь попадает между трущимися деталями – шаром и пластиковой втулкой. Последняя уступает по твердости металлу, поэтому истирается быстрее.
  3. Постоянный перегруз автомобиля, заставляющий испытывать опоры повышенную нагрузку.

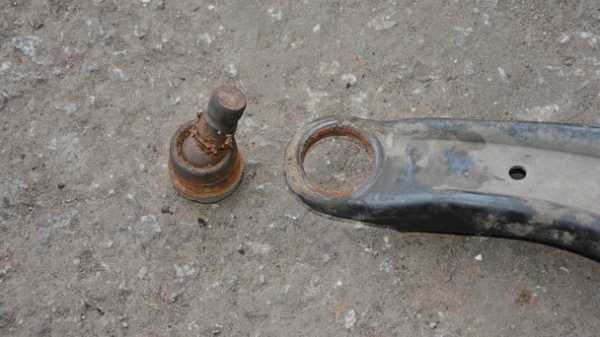

Порванные пыльники – одна из основных причин преждевременного выхода из строя шаровых. Вы максимально продлите им срок службы, если вовремя заметите дефекты защитных чехлов и поменяете их.

Самостоятельная диагностика опор

Способы проверки этих элементов различаются в зависимости от конструкции подвески. На большинстве современных машин она бывает 2 разновидностей:

  1. Однорычажная (типа Макферсон). Сверху колесо и ступица держится на стойке, а снизу опирается на рычаг, где установлена шаровая.

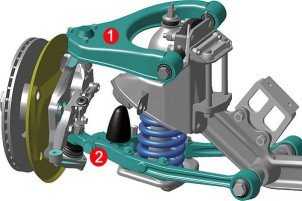

  2. Многорычажная. Здесь поворотный кулак прикреплен к двум рычагам – верхнему и нижнему. Соответственно, шарниров тоже два с каждой стороны.

В зарубежных автомобилях средней и высшей ценовой категории многорычажная подвеска устанавливается не только спереди, но и сзади, вместо неразрезной балки.

Сначала стоит разобраться, как определить неисправность верхней шаровой опоры многорычажной подвески, поскольку выявить ее проще.

Порядок действий такой:

  1. Выберите ровную площадку, поставьте на нее машину и затормозите «ручником».
  2. На место водителя посадите помощника. По вашей команде он должен нажать на педаль тормоза. Цель – исключить при диагностике люфт ступичного подшипника, если он есть.
  3. Возьмитесь руками за верхнюю часть колеса с обеих сторон и сильными толчками раскачивайте его перпендикулярно направлению движения машины (от себя – к себе).

При неисправном верхнем шарнире вы сразу ощутите люфт, после чего можете приступать к замене элемента. Если вам недостает сил на раскачку колеса, то воспользуйтесь другим способом: поднимите его домкратом и шатайте за нижнюю и верхнюю часть. Эта же методика позволяет выявить люфт нижней опоры в подвеске типа Макферсон при условии, что она прилично изношена.

Лучший способ проверить работоспособность нижней шаровой опоры на любой подвеске – определить величину люфта. Раскачивание колеса ничего не покажет, потому что шарнир даже в подвешенном состоянии находится под нагрузкой. Для работы вам потребуется монтировка и смотровая канава, услуги помощника здесь не нужны.

Алгоритм следующий:

  1. Поставьте машину на смотровую яму и затормозите.
  2. Поднимите проверяемую сторону домкратом.
  3. Аккуратно, чтобы не порвать пыльник, заложите монтировку между проушиной поворотного кулака и рычагом.
  4. Покачайте монтировку вверх-вниз, разгружая шарнир и заставляя шаровой палец двигаться в том же направлении. Если люфт во втулке присутствует, вы сразу его заметите.
  5. Повторите действие на колесе с другой стороны.

Находясь в смотровой канаве, внимательно изучите состояние пыльников. Порванная резина и выступившая из трещин смазка послужит косвенным свидетельством неисправности шаровых опор.

С помощью описанного метода вы обнаружите малейший люфт в шарнире. Отсюда возникает проблема, ведь некоторая величина просвета между пластиком и металлом заложена в деталь с завода. Ориентируйтесь на амплитуду движения 3 мм, если люфт заметно больше, то шаровую лучше поменять.

Замена детали в подвеске Макферсон не представляет большой сложности. Нужно купить съемник для выдавливания шаровых пальцев, и приготовить обычный набор ключей. Подняв авто домкратом, снимите колесо, открутите гайку крепления шаровой и выдавите палец из поворотного кулака съемником. От рычага элемент откручивается без проблем. В многорычажной подвеске понадобится открутить нижнее крепление амортизатора и стабилизатор поперечной устойчивости, а под рычаг подложить колодку, чтобы не дать распрямиться пружине. Дальнейшие действия выполняйте в том же порядке, что и с однорычажной версией подвески.

autochainik.ru

признаки неисправности и ее замена

За сто с лишним лет, прошедших с момента появления первых автомобилей, в их конструкцию было внесено тысячи изменений. В стремлении к совершенству, разработчики отвергали одни технические решения и заменяли их другими.

Постепенно, шаг за шагом, сформировался современный автомобиль, состоящий из множества узлов и агрегатов, надёжность устройства которых проверена годами. Одним из таких узлов является шаровая опора.

Эта деталь прижилась в конструкции шасси многих машин. Технологически простая и надёжная, она обеспечивает автомобильному колесу высокую степень подвижности. Её исправность одинаково важна для работы и подвески, и рулевого управления.

Что такое шаровая опора в машине

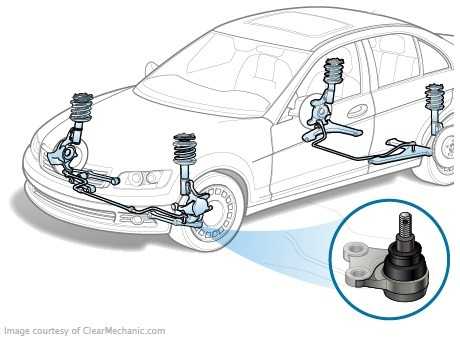

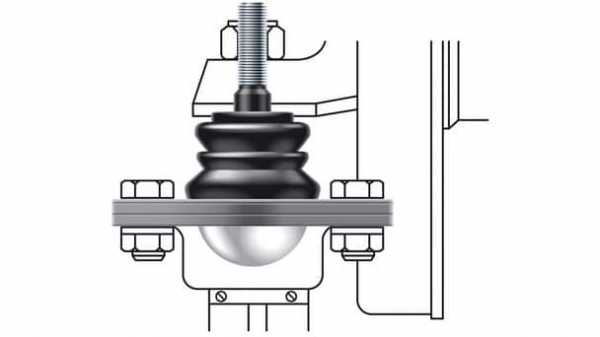

Устройство шаровой опоры легко понять, если посмотреть на размещённый для наглядности рисунок:

В наиболее часто встречающемся варианте исполнения шаровая опора состоит из следующих важных для её работы частей:

  1. Корпус шаровой опоры. Он выполняется из не слишком дорогостоящего металла, обладающего достаточной прочностью и вязкостью.
  2. Вставка из материала, обладающего высокой прочностью, способного выдерживать как ударные нагрузки и стойко противостоящего истиранию.
  3. Яблоко шаровой опоры. Именно эта деталь принимает на себя основные нагрузки.
  4. Стопорное кольцо, фиксирующее яблоко и прочную вставку внутри корпуса.
  5. Конической формы наконечник, через который опора соединяется с поворотной цапфой колеса. Он изготавливается заодно с яблоком.
  6. Пыльник, обеспечивающий защиту важных компонентов узла от попадания пыли и грязи. Внутрь пыльника помещается тугоплавкая смазка.
  7. Резьбовая часть конического наконечника, благодаря которой опора и поворотная цапфа надёжно соединяются.
  8. Фланец с отверстиями под болты. Он изготовлен заодно с корпусом и служит для фиксации всего узла на рычаге подвески.

В результате получается подвижный в трёх плоскостях шарнир. Он не требует обслуживания в процессе эксплуатации, в отличие от применявшихся ранее элементов шкворневой подвески, которые было необходимо регулярно смазывать.

Видео — что такое шаровая опора и для чего она нужна:

Изготовители крепят такой узел к рычагу с помощью специальных заклёпок. Технология ремонта предусматривает их высверливание, чтобы новую деталь можно было установить на болты.

Особенности отдельных конструкций

Как уже было сказано выше, это лишь самый распространённый вариант исполнения шаровой опоры. Но могут быть и, что называется, варианты.

  • разборная шаровая опора.
  • шаровая опора, изготовленная заодно с рычагом.

Для всех вариантов исполнения применяется одинаковая методика обнаружения неисправности.

Видео — как работает шаровая опора при движении автомобиля:

Важно: несмотря на свою простоту и надёжность, шаровая опора имеет ограниченный срок службы. Чем хуже качество покрытия дорог, на которых эксплуатируется автомобиль, тем больше шансов, что деталь раньше времени выйдет из строя. Выход этого важного узла из строя может стать причиной серьёзной аварии. Следует выявлять неисправность на ранней стадии её появления.

Признаки неисправности шаровой опоры

Основными признаками неисправности шаровой опоры принято считать:

  • характерный стук, появляющийся при прохождении поворотов. В некоторых случаях может даже возникать ощутимое биение рулевого колеса;
  • боковое биение колеса, приводящее к износу протектора. В этом случае шина изнашивается неравномерно, как бы клоками;
  • нарушение параметров развала и схождения. Это приводит к равномерному одностороннему износу протектора;
  • возрастание усилия на рулевом колесе;
  • щелчки в подвеске и увод машины в сторону при торможении.

Но проблема в том, что аналогичные симптомы появляются при неисправности и других деталей подвески.

Видео — проверка шаровой опоры на Матизе:

Прежде чем приступать к ремонту, следует убедиться в необходимости замены именно шаровой опоры. Это поможет сберечь немало времени и средств.

Что потребуется для самостоятельной проверки

В ситуациях, когда специализированный сервисный центр по каким-то причинам недоступен, желательно знать, как можно самостоятельно проверить шаровые опоры на своём автомобиле.

Для этого понадобится следующее:

  • подъёмник или смотровая яма. На худой конец можно обойтись и без них, но это серьёзно затруднит проведение обследования;
  • домкрат. Он необходим в том случае, когда нет возможности воспользоваться подъёмником;
  • монтировка. Плоский конец такого инструмента должен легко входить в пространство между поворотной цапфой и шаровой опорой;
  • надёжный подпор. Его размер должен быть таким, чтобы подпор легко устанавливался в пространство между нижней точкой корпуса опоры и полом;
  • комплект гаечных ключей. Их тип и размер выбирается с учётом варианта исполнения узла;
  • съёмник шаровых опор. Его тип зависит от модели автомобиля.

В интернете можно найти информацию с прямыми указаниями на то, какого размера должны быть гаечные ключи и типы съёмников. Иногда такая информация вводит людей в заблуждение. Размер и характер крепежа может отличаться даже для деталей, устанавливаемых на автомобили одной модели. Всё зависит от конкретного производителя запасной части.

Осторожно! Производить работы, если автомобиль стоит на мягком грунте, бесполезно и небезопасно. Диагностика проводится на твёрдом покрытии.

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу.  После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости. Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса. Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:

  • машина устанавливается на подъёмник или домкрат и поднимается;
  • снимается колесо, чтобы обеспечить свободный доступ к узлу;
  • отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;
  • с помощью специального съёмника конус извлекается из посадочного места на цапфе.

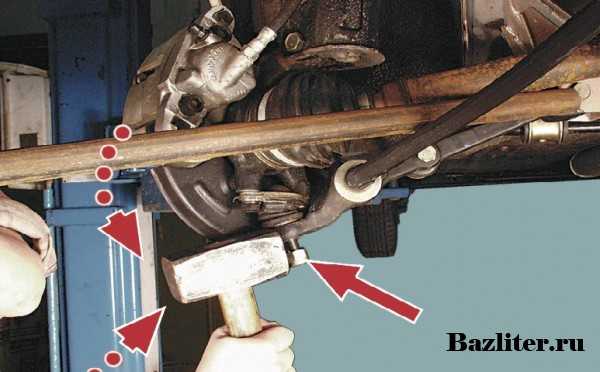

Внимание! Не стоит пытаться извлекать посадочный конус при помощи молотка. Результатом подобного ремонта может стать повреждение исправной детали.

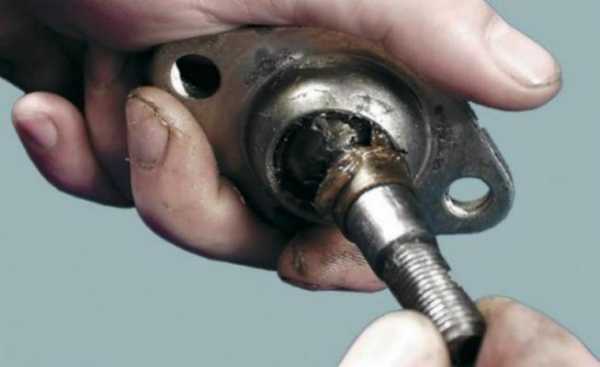

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Анализируя причины стука в передней подвеске, можно сказать, что они могут могут возникать из-за неисправности различных деталей и все их нужно будет проверять.

Смотрите для чего нужна катушка зажигания и как ее проверить.

Как проверить датчик ABS https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/kak-proverit-datchik-abs.html тестером

Видео — замена шаровой опоры на Форд Фокус 2:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу

Как быстро избавиться от царапин на кузове авто

Добавить свою рекламу

Выбор полезных принадлежностей для автовладельцев

Добавить свою рекламу

Товары для авто сравнить по цене и качеству >>>

Добавить свою рекламу

voditeliauto.ru

Шаровая опора

При движении передние, ведущие, колеса автомобиля выполняют две функции: обеспечивают движение машины по дороге и позволяют маневрировать, то есть поворачивать вправо или влево. К положению колес относительно дорожного полотна для обеспечения движения и маневрирования предъявляется несколько требований: колеса должны стоять ровно, катиться вперед или назад, легко управляться рулем и надежно крепиться. Соответствие этим условиям обеспечивает подвеска, и шаровая опора в ней занимает немаловажное место – соединяет рычаги подвески со ступицей управляемого колеса.

История создания шаровой опоры

Шаровые опоры были изобретены и использованы в качестве альтернативы шкворневому механизму. Первоначально шаровые опоры использовались только в конструкции передней подвески и обеспечивали возможность поворота колес автомобиля вокруг вертикальной оси. Стандартная конструкция шаровой опоры, остающаяся практически неизменной и в наши дни, была разработана итальянскими инженерами для Fiat более 40 лет назад.


Шаровая опора.



Устройство шаровой опоры

Технический прогресс привел к появлению изменений в первоначальном устройстве шаровых опор, хотя они не носили принципиального характера. На смену штампованным половинкам корпуса, соединенным точечной сваркой, пришли опоры литые и разборные – с резьбовой крышкой, необслуживаемые и обслуживаемые – с пресс-масленками. Эти усовершенствования были оправданы и полезны. Сегодня конструкция самой распространенной необслуживаемой шаровой опоры состоит из: корпуса со сферической выемкой и пальца с шаром на одном конце и резьбой на другом. Пыльник, надетый на палец, предотвращает попадание влаги и грязи в заполненный специальной густой смазкой корпус.

Главная функция шаровой опоры: обеспечить во время вертикального перемещения колеса его фиксированное положение в горизонтальной плоскости. Шаровой палец может вращаться в корпусе, раскачиваясь при этом на небольшие углы. То есть, в плоскости своего крепления шаровая опора обеспечивает одновременные вращательные и линейные (ограниченные) перемещения пальца.

Все детали шаровой опоры изготавливаются, как правило, из стали. Для снижения трения соприкасающихся рабочих поверхностей, сферическое углубление корпуса покрывают пластмассой или другим полимерным материалом. Однако, существуют шаровые опоры, в конструкцию которых не входит  полимерное покрытие между корпусом и пальцем. Это касается, прежде всего, устаревших отечественных автомобилей. Это модели комплектовались разборными шаровыми опорами, в которых люфты устранялись подтяжкой крышки.


Шаровая опора.

Существует два способа крепления шаровой опоры. В первом случае, она крепится болтами к рычагу. Во втором – запрессовывается в него. При выходе закрепленной болтами шаровой опоры из строя, ее можно заменить отдельным узлом. Для этого достаточно просто купить и установить его, привернув болтами к рычагу. Во втором случае – придется менять рычаг подвески с уже предустановленной, запрессованной шаровой опорой. Стоимость такого ремонта значительно выше, поскольку включает и стоимость рычага.

Запрессованные шаровые опоры, как правило, устанавливаются на автомобилях японского производства. Азиатские производители автозапчастей предлагают потребителю шаровые опоры на такие автомобили в виде отдельных узлов. Это гораздо дешевле, но следует отдавать себе отчет в том, что их качество значительно уступает оригиналу, и рычаг придется переделывать “кустарным способом”, превращая его в деталь, не подлежащую гарантийному ремонту.

Вопросы эксплуатации шаровой опоры

Шаровая опора, в силу своего назначения, эксплуатируется в жестком режиме. Основная масса автомобиля опирается на очень небольшую площадь поверхности шара. А если учитывать вес пассажиров и груза в салоне автомобиля, высокую скорость и некачественные дороги, то становится понятно, что нагрузки на шаровую опору многократно возрастают. Это неизбежно приводит к износу и выходу из строя этого узла.

По некоторым данным, объем российского рынка шаровых опор ежегодно составляет более 20,000,000 штук. Около 70% этого количества –  это шаровые опоры для отечественных автомобилей и более 20% – для иномарок.

При покупке такой нагруженной детали рекомендуется отдавать предпочтение оригинальным производителям. На рынке представлено большое количество торговых марок, выпускающих аналоги оригинальных деталей, в том числе, и шаровые опоры, но выбирать следует только хорошо себя зарекомендовавшие. Производственные мощности и опыт дают возможность российским заводам обеспечивать необходимый уровень качества. Результат – более надежные и крепкие шаровые опоры, которые не уступают зарубежным аналогам и соответствуют всем требованиям безопасности.

Количество шаровых опор в подвеске

Самой распространенной является передняя подвеска с двумя шаровыми опорами, по одной на каждое колесо. Некоторые автомобили – в частности внедорожники – имеют на передней подвеске 4 шаровых опоры, по две (верхняя и нижняя) на каждое колесо. Гораздо реже передние колеса имеют по три шаровых опоры. Современные автомобили с независимой многорычажной задней подвеской нередко оснащаются шаровыми опорами и на задних колесах.

Большее количество шаровых опор обеспечивает их долгую службу и уменьшает вероятность поломки. Но это же обстоятельство усложняет диагностику подвески автомобиля и значительно увеличивает суммарную стоимость ремонта и запчастей.



Диагностика и замена шаровых опор

Если при повороте руля автомобиля требуется прилагать дополнительное усилие или появляется скрип – возможно, возникли проблемы с шаровой опорой. Об этом же говорит и появление стука при движении автомобиля с небольшой скоростью по неровной поверхности, например, при проезде “лежачего полицейского”.

Еще одним признаком выхода из строя шаровых опор является неустойчивость и виляние передних колес при движении по прямой. Другой характерный признак проблем с шаровой опорой – неравномерный (боковая поверхность больше) износ шин автомобиля.

Конечно, быструю и качественную замену шаровой опоры могут произвести только профессионалы, хотя многие автовладельцы и предпочитают делать это  самостоятельно.

Сегодня производство шаровых опор – это высокотехнологичный процесс, позволяющий добиться высокой степени надежности. Тем не менее, их замена – самый распространенный вид ремонта автомобиля. Ситуация не будет меняться до тех пор, пока качественно не изменятся российские дороги.

blamper.ru

Шаровые опоры – устройство и замена

Мы расскажем, что такое шаровая опора, и как ее заменить.

Молодые автомобилисты часто могли слышать в разговорах с опытными владельцами автомобилей о шаровых опорах. Если они хотят знать что это за узел подвески автомобиля, то в данной статье мы расскажем о нём.

Что такое шаровая опора

Шаровой опорой называется конструкция шарнира, с помощью которого ступица колеса прикрепляется к главному рычагу передней подвески. Главной задачей шаровой опоры является предоставление свободы перемещения колеса в горизонтальной плоскости. При этом исключается перемещение колеса в вертикальной плоскости. Помимо ступицы колеса шаровые шарниры можно встретить в рулевой трапеции, в развальных рычагах и газовых упорах капота или двери багажника.

До изобретения шаровой опоры на передних колесах использовался шкворневый шарнир. Сам по себе этот шарнир был весьма тяжелым и неудобным. Он постоянно требовал смазки. При разработке шаровой опоры изобретатели понимали, что на неё будут приходить максимальные нагрузки от ударов колес о дорогу. Именно поэтому шаровая опора изначально проектировалась как расходник. Для снятия шаровой опоры из механизма передней подвески достаточно открутить пару болтов и гаек.

Конструкция шаровой опоры

Конструкция шаровой опоры довольно простая. Первые шаровые опоры имели следующую конструкцию. Внутри корпуса устанавливался шаровый палец и поджимался пружиной через металлическую пластину. Сверху корпус шаровой опоры закрывается пыльником. Шаровый палец закладывается со смазочным материалом. Позже из конструкции изъяли пружину. Шаровый палец начали помещать в полусферу, которая образовывалась вкладышами из пластика. В современных шаровых опорах вместо пластика используется износостойкий нейлон. Также современные шаровые опоры являются необслуживаемыми. Их меняют как расходные материалы.

В простой передней подвеске типа mcpherson используются  две шаровые опоры снизу.  Чем больше в передней подвески рычагов, тем больше шаровых опор используется. Так на двухэтажных передней подвески стоит четыре шаровые опоры — верхние и нижние. На некоторых моделях автомобилей Audi в передней подвески используются по 5 шаровых опор на одну сторону.

Так выглядят шаровые опоры в передней подвеске.

Основные типы шаровой опоры

Есть два основных типа шаровой опоры. Первый тип опоры крепится к рычагу болтами и гайками или заклепками. В большинстве современных моделей автомобилей используется второй тип шаровой опоры, которая интегрируется в рычаг подвески. Новые автомобили комплектуются вторым типом шаровой опоры, автомобильные производители решили просто заработать на покупателях автомобилей. При обслуживании необходимо будет затрачивать больше денежных средств на замену шаровой опоры вместе с рычагом.

Также есть два вида крепежа шаровой опоры к поворотному кулаку. Она может крепиться к кулаку гайкой, которая шплинтуется или самоконтрящейся гайкой. Второй вид крепежа шаровой опоры к поворотному кулаку подразумевает наличие стяжного болта. Такая конструкция используется, например, на Hyundai Santa Fe 2006 года или Audi A6 в кузове C7. Проблемой стяжного болта является его прикипание или закисание. Из-за этого при ремонте владельцам автомобиля часто приходится просто покупать новый поворотный кулак.

Замена шаровой опоры

Есть основное правило замены шаровой опоры. Даже если вышла из строя только одна шаровая опора, они меняются парно. Это означает, что владельцу автомобиля необходимо будет приобрести две новые шаровые опоры и заменить их с каждой стороны передней подвески. Замена шаровой опоры начинается с выкручивания болтов крепления нижнего рычага передней подвески к подрамнику. Зачастую эти болты прикипают, так что механиком придется повозиться с раскручиванием. Полностью откручивать болты крепления нижнего рычага к подрамнику не стоит. Ведь он ещё подсоединен к поворотному кулаку. Именно поэтому после этого начинается откручивание болта крепления шаровой опоры рычага. При такой конструкции шаровой опоры кронштейн кулака приходится разжимать с помощью зубила и молотка. После отсоединения рычага можно выкручивать окончательно болты крепления к подрамнику. Вследствие этого рычаг полностью будет освобождён. Шаровая опора прикрепляется к рычагу одним стопорным кольцом. После съема данного кольца опора выбивается из рычага.

При замене шаровая опора выбивается из рычага.

Комплект новой шаровой опоры состоит из самой опоры, пыльника, стопорного кольца и специального смазочного материала. Установка новой опоры в рычаг происходит в обратном направлении того, как мы снимали ее из рычага. Новая опора вбивается в рычаг до появления выборки для установки стопорного кольца. Довольно часто опора вбивается в рычаг с помощью пресса.



motormania.ru

Шаровая опора – назначение и конструкция

Рубрика: Ходовая

Предназначение шаровой опоры заключается в обеспечении связи между поворотным управляющим рычагом и колесной ступицей, благодаря чему осуществляется их взаимное свободное вращение. Чтобы защитить от попадания внутрь пыли и влаги на шаровую опору одевается резиновый чехол. Шаровая опора — назначение и конструкция этого узла в нашем материале.

Шаровая опора — назначение и конструкция

Шаровая опора является конструктивным элементом автомобильной подвески, предназначенным передавать управляющий сигнал от рулевого механизма колесу. Основное достоинство шаровой опоры заключается в возможности совершать свободные угловые перемещения сопрягаемых узлов, а также максимальной простотой конструкции.

Назначение и конструкция

Конструктивно шаровая опора это отдельный узел, включающий две сопрягаемые части, со сферическими поверхностями контакта. Одна часть является стержнем, со сферической бобышкой на одном из концов, и резьбой которой она соединена с рычагом от поворотного механизма.

Другой частью узла охватывается первая, для этого в конструкции этой детали предусмотрена сферическая поверхность внутри.

Чтобы соединить шаровую опору и ступицу колесу, ее корпус располагает фланцем, с несколькими крепежными отверстиями. Для крепления сферической опоры на рычаге подвески применяется резьбовой конец.

Шаровая опора это достаточно надежный конструктивный узел, которым в случае правильного ухода обеспечивается необходимая долговечность. Для обеспечения безотказной работы шаровой опоры необходимо использовать смазку, закладываемую в контактной полости.

Шаровая опора — собенности эксплуатации

В случае утечки смазки или попадании внутрь рабочей полости влаги происходит неблагоприятное воздействие на работу шаровой опоры, что может привести к выходу ее из строя. Замена шаровых ваз 2107 http://vazkorch.ru/podveska/zamena-sharovyx-vaz-2101-2107.html и других моделей авто не представляет проблем, но лучше следить за состоянием шаровых, чтобы продлить срок эксплуатации. Чтобы защитить контактные поверхности шарнира применяют специальную резиновую накладку, которая называется пыльником.

При недостаточном количестве смазки может произойти износ шаровой опоры. Внешние признаки, указывающие на это заключаются в появлении посторонних звуков при езде по дорогам, имеющим покрытие плохого качества. Кроме того повышение износа сферической опоры происходит из-за попадания влаги, которая приводит к замерзанию смазки когда температура окружающей среды отрицательна.

Шаровая опора изнашивается и это приводит к появлению люфта, из-за чего ухудшается управляемость транспортным средством и может привести к дорожному происшествию.

Чтобы обеспечить безотказную работу шаровой опоры требуется проведение регулярного и систематического контроля за состоянием защитного пыльника. Во время осмотра пыльника шаровых опор их проверяют на наличие трещин и повреждений.

Если нарушена целостность пыльника следует проверить состояние, которое имеет сама шаровая опора. Сферическая опора должна проходить проверку в автосервисе.

Понравилась статья? Поделись с друзьями в соц.сетях!

sochi-avto-remont.ru

Признаки износа или неисправности шаровой опоры передней подвески автомобиля

Шаровые опоры являются важным компонентом подвески практически всех современных автомобилей. Они представляют собой сферический шарнир, находящийся в корпусе и защищенный резиновым пыльником. Функционально шаровые опоры напоминают тазобедренные суставы человека и служат в качестве одних из главных подвижных точек опоры, при помощи которых рычаги подвески соединяются с поворотными кулаками. Шаровые опоры позволяют передним колесам и элементам подвески перемещаться вперед и назад, вверх и вниз, а также при поворотах колес. Обычно об износе и неисправности шаровой опоры говорят некоторые симптомы, которые перечислены ниже.

Признаки неисправности шаровой опоры

В целом шаровые в автомобиле считаются расходниками и чаще всего производители автомобилей указывают рекомендуемые сроки их замены при ТО. Но, с учетом наших реалий, дорожное полотно оставляет желать лучшего и вся нагрузка приходиться на шаровые, сайлентблоки и стойки амортизаторов, поэтому о симптомах неисправности необходимо знать каждому.

Лязг в передней подвеске

На фото изношенная шаровая опора передней подвески, которая может издавать характерный лязг

Одним из наиболее распространенных симптомов неисправности шаровых опор передней подвески является лязгающий звук в передней части автомобиля. По мере износа шарниров возникает люфт, который приводит к возникновению лязга и скрежета при перемещении деталей подвески. Лязг и стуки могут проявляться при движении по неровным дорогам, резких ускорениях и торможениях, или при поворотах. Обычно по мере износа звук становится громче до тех пор, пока шарнир полностью не выйдет из строя или не сломается.

Читайте также:
Как определить, что стойки стабилизатора пора менять

Сломанный шарнир шаровой опоры

Сильная вибрация в передней части автомобиля

Другим симптомом неисправности шаровых опор является интенсивная вибрация в передней части автомобиля. Изношенные шарниры свободно перемещаются в опорах, что приводит к возникновению вибрации при движении автомобиля. Вибрация обычно исходит от неисправного шарнира с правой или левой стороны автомобиля. Иногда она может передаваться на рулевое колесо. Причина этих симптомов может быть в порванном пыльнике, в результате внутрь шарнира попадает песок и грязь, что способствует его быстрому износу и увеличению зазоров между корпусом и пальцем.

Увод автомобиля вправо или влево

Еще одним признаком износа шаровых опор является увод автомобиля в сторону. Увод – это произвольное смещение автомобиля от прямолинейного движения влево или вправо. Когда шаровые опоры исправны, а углы установки колес находятся в пределах допустимых значений, рулевое колесо стоит ровно и обеспечивает прямолинейное движение. Износ шаровых шарниров приводит к смещению автомобиля в какую-либо сторону, вынуждая водителя постоянно подруливать.

Неисправности шаровой опоры могут привести к очень печальным последствиям

Обычно, колесо вырывает не сразу, вначале подвеска будет стучать и гриметь, и если этому не уделить достаточного внимания, палец шарнира может вылететь из корпуса и колесо вывернет в сторону. На больших скоростях это может привести к серьезной аварии.

Так как шаровые опоры являются важным компонентом подвески любого автомобиля, при их износе или выходе из строя общая управляемость и ходовые качества автомобиля ухудшаются. Поэтому, если вы предполагаете, что шаровые опоры вашего автомобиля имеют высокую степень износа и должны быть заменены, вам следует провести диагностику подвески автомобиля. Ее лучше доверить квалифицированному специалисту, который определит способ устранения данной неисправности и заменит изношенные детали в случае необходимости.

automotolife.com

Отправить ответ

avatar
  Подписаться
Уведомление о
