Основные проблемы, возникающие при работе двигателя, в первую очередь связываются с образованием нагара на дроссельной заслонке. Особенно это характерно для автомобилей. Многие автолюбители знают, что провести чистку дроссельной заслонки самостоятельно несложно, если понимать процедуру и знать, какие можно использовать средства. При этом необходимо понимать, что процедуру нужно выполнять только тогда, когда заслонка действительно нуждается в очистке.
Дроссельная заслонка представляет собой элемент двигателя и предназначена для регулирования подачи воздуха в коллектор, тем самым создавая требуемый объём топливно-воздушной смеси. Располагается она между фильтром и выпускным коллектором. Таким образом, заслонка играет роль воздушного клапана, позволяющего создавать нужное значение давления в системе.
Когда клапан находится в открытом состоянии, то давление внутри него выравнивается с уровнем атмосферного, а при закрытии — давление понижается, и создаётся низкий вакуум. Этот эффект используется в работе тормозной системы. Управление заслонкой происходит механическим (педаль) или электронным (автоматический блок управления) способом.
При электронном управлении применяется шаговый двигатель, а при механическом — датчик, определяющий степень нажатия педали акселератора. Этот датчик представляет собой устройство, способное изменять сопротивление в зависимости от расположения педали, в то время как электронный блок представляет собой сложный анализатор, обрабатывающий сигналы, поступающие от различных датчиков управляющей системы.
Использование электронного блока усложняет процесс диагностики неисправности. Поэтому перед тем как приступить к чистке электронной дроссельной заслонки, необходимо убедиться и в исправности блока управления. Но в любом случае визуально дроссель должен быть чистым, а заслонка — свободно вращаться. Следует отметить, что регулировка холостого хода происходит только с использованием электрической заслонки. Блок электроники сам устанавливает величину оборотов коленвала без вмешательства шофёра.

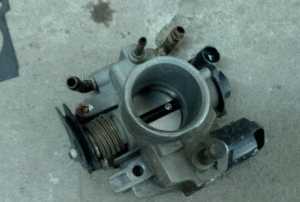

Конструктивно дроссель выполняется в виде круглой пластины. Она способна осуществлять вращение на 90 градусов вокруг своей оси, образуя цикл, в результате которого происходит её открытие и закрытие. Устанавливается она в корпус, содержащий:

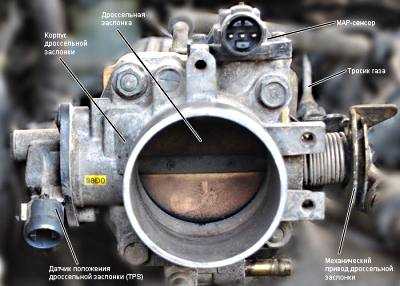

Корпус дросселя устроен достаточно сложно. Проводя чистку дроссельного узла, требуется соблюдать аккуратность и осторожность. Сам корпус входит в состав системы охлаждения двигателя. Поэтому из него выходят патрубки, являющиеся элементами системы, предназначенной для снижения выброса вредных веществ из картера и его охлаждения.
Для увеличения надёжности срабатывания в устройстве устанавливается два регистратора фиксирования положения дроссельной заслонки. В качестве регистраторов используются датчики, имеющие скользящий контакт или работающие на основе магниторезистивного эффекта. Пружинно-возвратный механизм модуля обеспечивает положение заслонки при аварийном состоянии.
Поступление необходимого количества топлива в карбюратор дозируется на основе эффекта Вентури. Он основан на том, что поток небольшой плотности под высоким давлением тянет за собой плотные частицы. Во время холостой работы мотора в цилиндрах находится минимальное значение топливно-воздушной смеси.
Воздух, проходя через отверстие между заслонкой и карбюратором, втягивает за собой топливо. Жиклёр ограничивает количество топлива, выбрасывающегося к дросселю. Когда нажимается педаль газа, скорость потока воздуха возрастает, и эффект Вентури увеличивается. Благодаря такому принципу действия обеспечивается нужное соотношение топлива с воздухом в любом положении заслонки.
По своему конструктиву моновпрыск похож на карбюраторную систему. Здесь также используется смесительный блок, в котором происходит смешивание топлива с воздухом. Дроссель управляет количеством воздуха, поступающим в цилиндры. Использующиеся датчики регистрируют расход воздуха, положение заслонки и коленвала. Данные с них передаются на контроллер, который рассчитывает необходимое количество топлива. Поступающая с него команда включает форсунку, производящую впрыскивание топлива.
Видом моновпрыскивания является и инжекторный тип управления. В этом случае топливно-воздушная смесь образовывается в коллекторе впуска. Дроссельная заглушка такого типа моторов регулирует количество воздуха аналогично карбюраторным двигателям.
Загрязнение устройства обычно связано с попаданием примесей в пусковую систему, чаще всего пыли и грязи, но также это могут быть осадки, скапливающиеся на дне бензобака. Осадки возникают из-за применения некачественного топлива. Появление грязи в дросселе ещё чревато тем, что она может проникнуть далее в камеру сгорания, а это уже приведёт к поломке двигателя.
Для автомобилей, использующихся более пяти лет, основным источником загрязнения являются пары масляного содержания, вылетающие при высоких оборотах двигателя, особенно если он турбированный. Эти пары, смешивающиеся с пылью, приводят к образованию твёрдого налёта, который, покрывая края пластинки и корпуса, влияет на правильную работу устройства.
Признаками, указывающими на то, что пора приступать к чистке заслонки дросселя, являются следующие неисправности:
Как видно, неисправности заслонки напрямую влияют на правильность работы двигателя. Состояние дросселя в идеале проверяется через 30−40 тысяч километров, но эта периодичность, конечно, больше зависит от типа двигателя и масляного фильтра. Поэтому для избегания засорения необходимо следить за состоянием воздушного фильтра.
Часто автолюбители задумываются, нужно ли проводить очистку заслонки, если проблемы с работой двигателя не возникают. Тут общего мнения нет, но большинство пользователей склоняется к тому, что оценивать состояние дросселя необходимо каждый раз при обслуживании мотора, например, замене масла. При этом следует отметить, что когда дроссель совмещается в машине с управляющим устройством холостого хода, то промывать следует и его.
Более того, при большом нагаре на стенках камеры, скорее всего, понадобится задуматься и о чистке инжектора с форсунками.
Провести чистку дроссельного узла возможно, обратившись на станцию технического обслуживания или самостоятельно. Начинающие автолюбители спешат сразу при возникающих проблемах с двигателем приступить к очистке заслонки, не понимая даже, зачем это нужно. Неумелая чистка чаще всего приводит к выходу из строя дроссельного узла, поэтому необходимо понимать, когда нужно выполнять эту процедуру и каким образом, учитывая при этом наиболее распространённые ошибки автовладельцев.
Не следует:
Все работы следует проводить только после остывания двигателя, так как существует возможность получения ожога, а также понадобится сбросить клеммы с аккумулятора из-за возможности нахождения остатков топлива в пусковой системе.
Начинать следует с выкручивания пробки расширительного бачка. Это приведёт к понижению давления в узле охлаждения. Далее, ослабив хомуты, удерживающие топливные шланги, воздушный фильтр и систему охлаждения, нужно отсоединить их. При этом из них может начать вытекать топливо и охлаждающая жидкость. После этого останется только вытянуть трос, предварительно открутив крепёжные гайки.

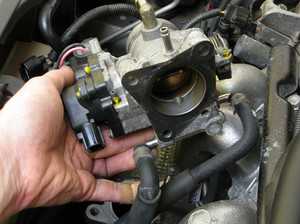

Извлечение устройства из автомобиля может отличаться в зависимости от марки машины, но последовательность действий остаётся похожей:

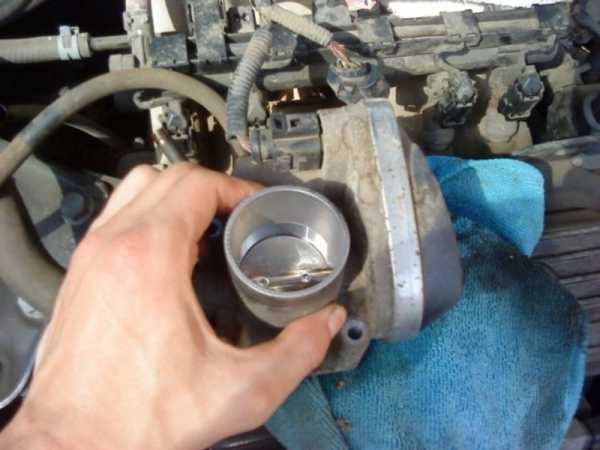

Сняв дроссельный узел, стоит сразу же прочистить и место его соединения с коллектором впуска, а также удалить старую прокладку и на её место установить новую.

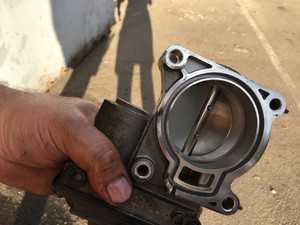

На следующем этапе уже непосредственно можно переходить к промывке и очистке дроссельного устройства. Очистку возможно проводить как с помощью аэрозольных средств, удаляющих накипь, так и специальных жидкостей. Наносить средство необходимо не только на заслонку, но и на пространство вокруг неё. Не следует забывать и о каналах, из которых поступает воздух. После нанесения жидкости для достижения требуемого эффекта необходимо выждать около десяти минут, после чего промыть водой и насухо обтереть ветошью.
Если нагар сильный, то операцию следует повторить несколько раз. Важно помнить, что использовать можно только ветошь и ни в коем случае не применять грубую ворсовую ткань, тем более щётку. После того как узел очищен и просох, приступают к сборке в обратном порядке.

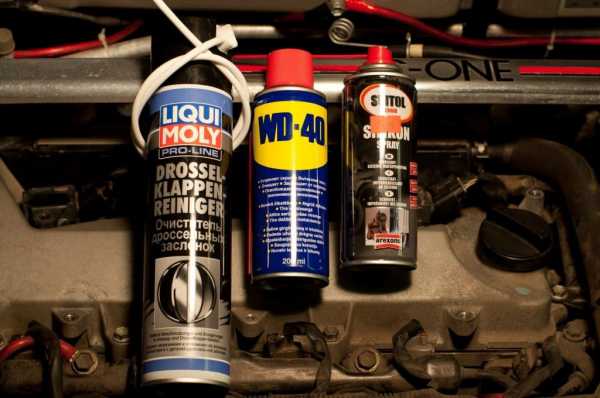

Сегодня на рынке можно встретить ряд предложений, предназначенных для очистки поверхностей заслонки. Некоторые автолюбители успешно применяют WD-40, ацетон, различной концентрации растворители, но при этом всегда есть риск повредить внутренности мотора. Учитывая невысокую стоимость специальных средств и то, что заслонка чистится не так уж и часто, лучше всё же приобрести специализированное средство для чистки дроссельной заслонки. Например, одно из следующих:
После завершения процесса очистки случается так, что неполадки в работе двигателя остаются. Чаще всего при этом осуществляется замена датчика положения дросселя, так его ремонт невозможен. В любом случае чистка заслонки не составляет больших сложностей, но при этом значительно может улучшить характеристики автомобиля.
nashdom.life
Можно сказать, что автомобильный двигатель – это сердце транспорта. Как и человеческий орган, для хорошей работы он нуждается в профилактике и уходе. Одной из жизненно важных процедур в обслуживании двигателя является чистка дроссельной заслонки. Для успешного выполнения такой операции используют специальное средство, жидкость для чистки.
Очиститель дроссельной заслонки
Liqui Moly- наиболее распространенный очиститель из этой серии. Процедура помогает избежать нестабильной работы двигателя. Наиболее часто проводится в автомобилях раннего поколения. То, как часто необходимо будет выполнять процедуру очистки, во многом зависит от правильной работы топливной системы.
Как уже отмечалось, чаще нуждаются в проведении операции очистки дроссельной заслонки автомобили старого поколения, поскольку они используют топливо с малым октановым числом. Неправильная работа топливной системы и некачественное горючее приводит к загрязнению. Картерные газы, частицы масла и пыли оседают на стенках дросселя, затрудняя его правильную работу. Несвоевременная замена масляного фильтра не только повышает его расход, но и может послужить причиной выброса излишка в систему, что также негативно сказывается на работе дроссельной заслонки.
Помимо этого, неправильно настроенные клапаны системы могут служить причиной загрязнения, поскольку из поршневой камеры газы могут возвращаться во впускной коллектор. Как следствие, частицы отработанных газов будут оседать на стенках каналов.
Такое загрязнение приводит к уменьшению оборотов двигателя на холостом ходу и снижению его мощности при работе. Поэтому возникает острая необходимость в проведение процедуры очистки дроссельной заслонки, используя жидкость от Liqui Moly или же других производителей.
Liqui Moly Pro-Line – это жидкость, предназначенная для чистки дроссельной заслонки. Позволяет растворить с последующим удалением различные отложения. Помогает избавиться от частиц масла, смолы, клея и пр. Отлично подходит для очистки инжекторов и других деталей автомобильного двигателя.
Из ряда основных свойств этой жидкости можно выделить следующее:
Хорошо подходит для очистки коллекторов впуска, дроссельных заслонок, осей. Средство нашло свое применение и в инжекторных системах, и в карбюраторных. Обеспечивает хорошую подвижность деталей узлов, что позволяет функционировать всей системе правильно. В комплекте поставляется гибкий зонд, применение которого позволяет выполнять профилактику форсунок и клапанов без их демонтажа. Обработка производится на работающем двигателе. Применяется только в автомобилях, которые работают на бензиновом двигателе.
Профилактика дроссельной заслонки выполняется путем проведения несложных операций. Для этого потребуется выполнить следующие шаги:
Наибольший эффект очистки достигается при нагретом двигателе. Произведите обильное опрыскивание всех перечисленных узлов. Подождите 5-7 минут. Это позволит отслоиться частицам застаревшей грязи. После этого заведите двигатель и, не глуша его, произведите опрыскивание всех узлов еще раз. Таким образом, вы получите максимальный результат от Liqui Moly.
autodont.ru
Загрязнение дроссельной заслонки может быт вызвано попаданием пыли и грязи в систему впуска или попадание осадков на дне бензобака в дроссельный узел. Кроме того, использование некачественного бензина также приводит к засорению дросселя. При появлении грязи в дросселе, она может легко оказаться в камере сгорания двигателя, осесть там и, в скором времени, привести к поломке двигателя.
Основные симптомы те же самые, что и при забитом топливном фильтре, а именно, обороты двигателя неустойчивые, двигатель глохнет на холостом ходу, автомобиль дергает при движении и затруднен запуск двигателя.
При наличии вышеперечисленных признаков, рекомендуется провести чистку дроссельного узла. Процесс чистки описан ниже.
Обслуживание дроссельной заслонки на любом типе топливной системы сводится к поддержанию ее чистоты. Система вентиляции картерных газов удаляет из картера не только прорвавшиеся продукты сгорания топлива и пары масла, но и масляные капли. Когда ресурс воздушного фильтра выработан больше, чем на половину, через него начинают проходить мельчайшие частицы пыли, которые смешиваются с маслом и образуют налет на дроссельной заслонке. Со временем этот налет затвердевает и начинает влиять на работу заслонки и прохождение воздуха в цилиндры мотора.
Периодичность проверки состояния дроссельной заслонки 20 – 40 тысяч километров, в зависимости от состояния двигателя и масляного фильтра, а также условий эксплуатации. Для проверки от карбюратора, моновпрыска или инжектора отсоединяют воздушный патрубок (необходимо открутить несколько хомутов), после чего осматривают наружную поверхность заслонки. Если она полностью чиста, то никакого обслуживания не нужно. Если покрыта тонким темным налетом без наростов, то можно промыть ее не снимая с двигателя. Для этого заводят мотор и легонько подгазовывая, чтобы не заглох двигатель, опрыскивают заслонку средством для промывки карбюратора. Обычно хватает 3 – 5 опрыскиваний, чтобы вернуть дроссельной заслонке чистый вид. Если на поверхности дроссельной заслонки образовались наросты, или во время поворота ее хоть немного заедает, необходимо снять весь узел для обслуживания или ремонта.

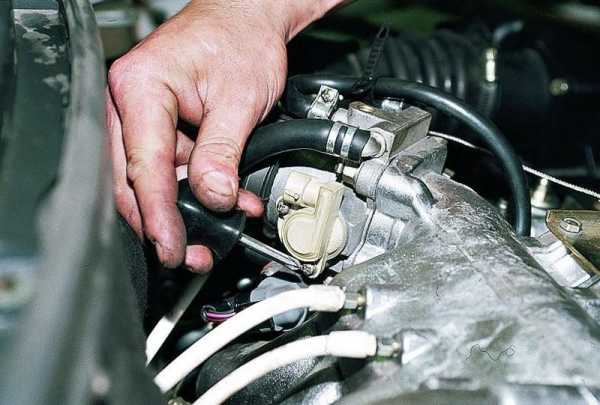

На карбюраторных моторах для этого потребуется снять воздушный фильтр или переходник патрубка воздушного фильтра, демонтировать топливные и вакуумные шланги, отсоединить подогрев, провод ЭПХХ и приводные элементы (тросики или тяги). После чего открутить гайки крепления карбюратора и снять его. Для очистки дроссельной заслонки используйте очиститель карбюратора. Обильно опрыскайте заслонку очистителем карбюратора и через 10 – 20 секунд продуйте ее сжатым воздухом. Такую промывку выполняйте 5 – 8 раз. Если не получится очистить и отремонтировать заслонку без разборки карбюратора, то потребуется сложный ремонт, который желательно доверить специалисту.
В процессе эксплуатации автомобиля, дроссельная заслонка поддается воздействию микроскопических частиц пыли, которые оседают на штоке и прочих механизмах системы впуска.
Все работы рекомендуется производить только на охлажденном двигателе, во избежание получения ожогов. Кроме того, отсоедините клемму аккумулятора, так как в системе впуска могут остаться следы бензина.
Теперь необходимо преступить к самой чистке дроссельного узла. Для этого вам понадобится специальная жидкость, приобрести которую можно в магазине автозапчастей. Впрочем, чистку узла можно выполнять и бензином.
Вот и все. На этом чистка дроссельной заслонки ВАЗ заканчивается. Как вы заметили, это несложная процедура, но для ее выполнения необходимо иметь аккуратность, так как предполагается работа с мелкими деталями, находящимися в составе дроссельного узла. При небрежном обращении, есть риск потерять их и не заметить при производстве сборки. А это чревато неправильной работой системы впуска. Поэтому, такую работу рекомендуется доверить профессионалам из сферы услуг по техническому обслуживанию автомобилей.
vipwash.ru
Опытные автомобилисты, наверняка, в курсе, что такое дроссельная заслонка, где ее месторасположение и каково назначение. Для тех, кто еще только познает принципы работы своего автомобиля, немногого поясню.
Дроссельная заслонка в автомобиле — это устройство позволяющие уменьшать либо увеличивать размер входного патрубка системы впуска воздуха. Ее основная задача — это регулировка количества поступающего воздуха в цилиндры двигателя автомобиля, она является частью системы питания автомобиля. Поступающий воздух, смешиваясь с парами топлива, образует воздушно-топливную смесь, которая и сгорает в цилиндрах вашего автомобиля.

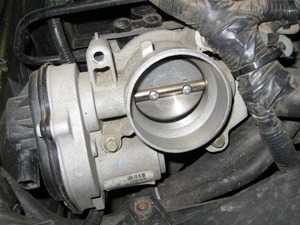

Расположение дроссельной заслонки определить весьма просто. Она располагается после системы фильтрации воздуха, т.е. воздушного фильтра. К корпусу дроссельной заслонки подходит трос управления, который непосредственно и приводит ее в действие, когда вы давите на педаль «газа».
В некоторых новых автомобилях трос заменен электронной системой изменения сечения входного отверстия. В эти тонкости вдаваться сегодня не будем, а поговорим об обслуживании данной системы, а точнее о ее очистке.
Зачем чистить заслонку? Чистота данного узла автомобиля, в первую очередь, это залог нормальной работы двигателя и качества топливно-воздушной смеси, а как итог вы получаете минимальный расход топлива и экологичность.
Самый простой и доступный каждому способ почистить дроссельную заслонку — при помощи очищающих средств в аэрозольных баллонах.
Теперь поясню по поводу очистки при холодном двигателе. Пользой такой очистки является то, что при не нагретом двигателе на многих автомобилях работает система поддержания повышенных холостых прогревочных оборотов, а когда двигатель находится в рабочей температуре, эта система в передаче дополнительного количества воздуха не учувствует – клапаны и каналы будут закрыты. Поэтому только очистка при холодном двигателе позволит попасть очищающему средству в данные каналы и вымыть из них имеющуюся грязь. При прогретом двигателе, наоборот, смытая из основной системы грязь не пройдет насквозь через эти каналы дроссельной заслонки, а обильно осядет там, что впоследствии может полностью их закупорить и прочистить их будет весьма трудно, а в некоторых случаях и вовсе не получится.
Решение, кого прислушиваться в данной ситуации остается за вами, последний абзац — сугубо мое мнение, и я его не навязываю. А может быть, в некоторых инструкциях по использованию очистителя будет именно последний вариант выбора температуры двигателя при очистке.
Ну, а в конце хотелось бы остановиться на причинах загрязнения дроссельной заслонки. Как говорят доктора: болезнь проще предупредить, чем лечить. Основным фактором загрязнения дроссельной заслонки являются такие системы, как вентиляция картера двигателя и система дожигания части выхлопных газов. Данные системы были в первую очередь спроектированы для достижения большей экологичности при работе двигателя, иначе поступающие газы из картера и выхлопной системы можно было попросту выбрасывать в атмосферу. Однако на этой Планете еще жить нашим детям и внукам…
Первая — система вентиляции картера позволяет скопившимся газам внутри двигателя (как и откуда они там берутся, догадаетесь сами), смешиваясь с частью чистого воздуха, подаваться внутрь цилиндров и, догорая уже там, вылетать в атмосферу уже значительно меньше загрязняя ее. При нормальной работе системы газы подаются через клапан во впускную систему уже после дроссельной заслонки. При загрязнении клапана данной системы (PVC) она начинает работать в аварийном режиме, газы из картера, содержащие масляную пыль, будут подаваться перед дроссельной заслонкой, следовательно, масляная пыль будет накапливаться на ее стенках и каналах. Так что проверяйте клапан системы на предмет его нормальной работы, чтобы избежать загрязнения дроссельной заслонки.
Вторая из упомянутых мной систем, это система повторного дожигания части выхлопных газов. Здесь, наверное, более понятно: чем лучше сгорает смесь, тем чище ее часть подается обратно во впускную систему. Для того чтобы смесь сгорала как положено, периодически проводите диагностику самой системы впуска и подачи топлива, системы и свечей зажигания (для бензиновых двигателей), а также такой детали выпускной системы как лямбда-зонд. Нормальная работа всех этих узлов и двигателя в целом будет создавать минимальные загрязнения. Ну, а как итог более чистая впускная система и меньший вред ваш автомобиль будет наносить природе.
На этой позитивной ноте я и поспешу отклоняться.
Видео о чистке дроссельной заслонки
