принцип работы, как проверить своими руками, применение

Электромагнитное устройство, именуемое датчиком Холла (далее ДХ), применяется во многих приборах и механизмах. Но наибольшее применение ему нашлось в автомобилестроении. Практически во всех моделях отечественного автопрома (ВАЗ 2106, 2107, 2108 и т.д.) бесконтактная система зажигания для бензинового двигателя управляется этим датчиком. Соответственно, при его выходе из строя возникают серьезные проблемы с работой двигателя. Чтобы не ошибиться при диагностике, необходимо понимать принцип работы датчика, знать его конструкцию и методы тестирования.

Кратко о принципе работы

В основу принципа действия датчика зажигания положен эффект Холла, получивший свое название в честь американского физика, открывшего это явление в 1879 году. Подав постоянное напряжение на края прямоугольной пластины (А и В на рис. 1) и поместив ее в магнитное поле, Эдвин Холл обнаружил разность потенциалов на двух других краях (С и D).

Рис .1. Демонстрация эффекта Холла

В соответствии с законами электродинамики, сила Лоренца воздействует на носители заряда, что и приводит к разности потенциалов. Величина напряжения U

холла довольно мала, в пределах от 10 мкВ до 100 мВ, она зависит как от силы тока, так и напряженности электромагнитного поля.

До середины прошлого века открытие не находило серьезного технического применения, пока не было налажено производство полупроводниковых элементов на основе кремния, сверхчистого германия, арсенида индия и т.д., обладающих необходимыми свойствами. Это открыло возможности для производства малогабаритных датчиков, позволяющих измерять как напряженность поля, так и силу тока, идущего по проводнику.

Типы и сфера применения

Несмотря на разнообразие элементов, применяющих эффект Холла, условно их можно разделить на два вида:

• Аналоговые, использующие принцип преобразования магнитной индукции в напряжение. То есть, полярность, и величина напряжения напрямую зависят от характеристик магнитного поля. На текущий момент этот тип приборов, в основном, применяется в измерительной технике (например, в качестве, датчиков тока, вибрации, угла поворота).

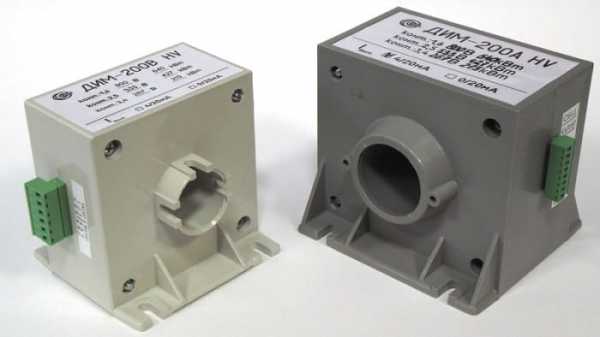

  Датчики тока, использующие эффект Холла, могут измерять как переменный, так и постоянный ток
• Цифровые. В отличие от предыдущего типа датчик имеет всего два устойчивых положения, сигнализирующих о наличии или отсутствии магнитного поля. То есть, срабатывание происходит в том случае, когда интенсивность магнитного поля достигла определенной величины. Именно этот тип устройств применяется в автомобильной технике в качестве датчика скорости, фазы, положения распределительного, а также коленчатого вала и т.д.

Следует отметить, что цифровой тип включает в себя следующие подвиды:

• униполярный – срабатывание происходит при определенной силе поля, и после ее снижения датчик переходит в изначальное состояние;
• биполярный – данный тип реагирует на полярность магнитного поля, то есть один полюс производит включение прибора, а противоположный – выключение.

Внешний вид цифрового датчика Холла

Как правило, большинство датчиков представляет собой компонент с тремя выводами, на два из которых подается двух- или однополярное питание, а третий является сигнальным.

Пример использования аналогового элемента

Рассмотрим в качестве примера конструкцию датчика тока ы основе работы которого используется эффект Холла.

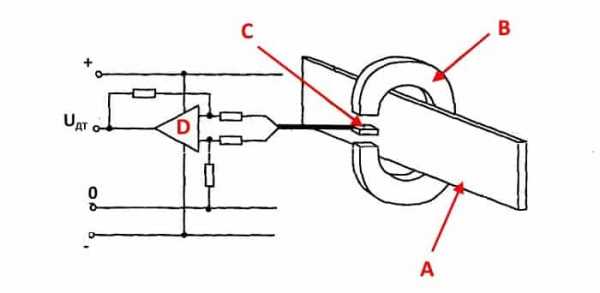

Упрощенная схема датчика тока на основе эффекта Холла

Обозначения:

• А – проводник.
• В – незамкнутое магнитопроводное кольцо.
• С – аналоговый датчик Холла.
• D – усилитель сигнала.

Принцип работы такого устройства довольно прост: ток, проходящий по проводнику, создает электромагнитное поле, датчик измеряет его величину и полярность и выдает пропорциональное напряжение U

ДТ, которое поступает на усилитель и далее на индикатор.

Назначение ДХ в системе зажигания автомобиля

Разобравшись с принципом действия элемента Холла, рассмотрим, как используется данный датчик в системе бесконтактного зажигания линейки автомобилей ВАЗ. Для этого обратимся к рисунку 5.

Рис. 5. Принцип устройства СБЗ

Обозначения:

• А – датчик.
• B – магнит.
• С – пластина из магнитопроводящего материала (количество выступов соответствует числу цилиндров).

Алгоритм работы такой схемы выгладит следующим образом:

• При вращении вала прерывателя-распределителя (движущемуся синхронно коленвалу) один из выступов магнитопроводящей пластины занимает позицию между датчиком и магнитом.
• В результате этого действия изменяется напряженность магнитного поля, что вызывает срабатывание ДХ. Он посылает электрический импульс коммутатору, управляющему катушкой зажигания.
• В Катушке генерируется напряжение, необходимое для формирования искры.

Казалось бы, ничего сложного, но искра должна появиться именно в определенный момент. Если она сформируется раньше или позже, это вызовет сбой в работе двигателя, вплоть до его полной остановки.

Внешний вид датчика Холла для СБЗ ВАЗ 2110

Проявление неисправности и возможные причины

Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

• Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
• Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
• Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
• Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
• В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

• попаданием мусора или других посторонних предметов на корпус ДП;
• произошел обрыв сигнального провода;
• в разъем ДП попала вода;
• сигнальный провод замкнулся с «массой» или бортовой сетью;
• порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
• повреждение проводов, подающих питание к ДП;
• перепутана полярность напряжения, поступающего на датчик;
• проблемы с высоковольтной цепью системы зажигания;
• проблемы с блоком управления;
• неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
• возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

Как проверить работоспособность датчика Холла?

Есть разные способы, позволяющие проверить исправность датчика СБЗ, кратко расскажем о них:

1. Имитируем наличие ДХ. Это наиболее простой способ, позволяющий быстро провести проверку. Но его эффективности может идти речь только в том случае, если не формируется искра при наличии питания на основных узлах системы. Для тестирования следует выполнить следующие действия:

• отключаем от трамблера трехпроводной штекер;
• запускаем систему зажигания и одновременно с этим «коротим» проводом массу и сигнал с датчика (контакты 3 и 2, соответственно). При наличии искры на катушке зажигания, можно констатировать, что датчик СБЗ потерял работоспособность и ему необходима замена.

Обратим внимание, что для выявления искрообразования высоковольтный проводок должен находиться рядом с массой.

2. Применение мультиметра для проверки. Это способ наиболее известный, и приводится в руководстве к автомобилю. Нужно подключить щупы прибора, как продемонстрировано на рисунке 7, и произвести замеры напряжения.

Схема подключения мультиметра для проверки ДХ

На исправном датчике напряжение будет колебаться в диапазоне от 0,4 до 11 вольт (не забудьте перевести мультиметр в режим измерения постоянного тока). Следует заметить, что проверка осциллографом будет намного эффективней. Подключается он таким же образом, как и мультиметр. Пример осциллограммы рабочего ДХ приведен ниже.

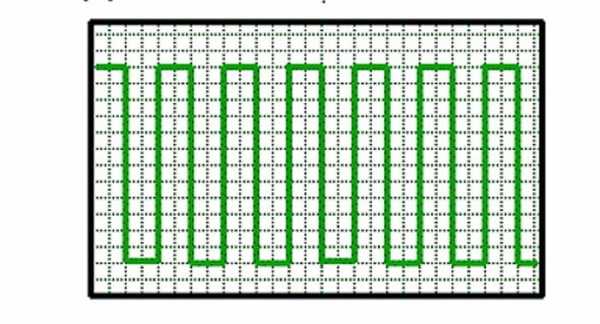

Осциллограмма исправного датчика Холла СБЗ

3. Установка заведомо рабочего ДХ. Если в наличии имеется еще один однотипный датчик, или имеется возможность взять его на время, то данный вариант тоже имеет место на существование, особенно если первые два сделать затруднительно.

Ест еще один вариант проверки, по принципу напоминающий второй способ. Он может быть полезен, если под рукой нет измерительных приборов. Для тестирования понадобиться резистор номиналом 1,0 кОм, светодиод, например, из фонарика зажигалки и несколько проводков. Из всего этого набора собираем прибор в соответствии с рисунком 9.

Рис. 9. Светоиндикаторный тестер для проверки ДХ

Тестирование осуществляем по следующему алгоритму:

1. Проверяем питание на датчике. Для этой цели подключаем (соблюдая полярность) наш тестер к клеммам 1 и 3 ДХ. Включаем зажигание, если с питанием все нормально, светодиод загорится, в противном случае потребуется проверять цепь питания (предварительно убедившись в правильном подключении светодиода).
2. Проверяем сам датчик. Для этого провод с первой клеммы «перебрасываем» на вторую (сигнал с ДХ). После этого начинаем крутить распредвал (руками или стартером). Моргание светодиода засвидетельствует исправность ДХ. В противном случае, на всякий случай проверяем соблюдение полярности при подключении светодиода, и если оно выполнено правильно, – меняем датчик на новый.

Понравилась статья? Поделиться с друзьями:



www.asutpp.ru

Датчик Холла | Описание, предназначение, виды

Датчик дождя, датчик уровня жидкости, датчик температуры – он же термометр. Вроде бы все ясно: датчик дождя показывает наличие дождя, датчик уровня жидкости показывает, как ни странно, уровень жидкости; термометр – от греч. – тепло и измерять, показывает температуру.  Но  вот что за странное название: датчик Холла?

С чего все начиналось

Дело было еще в 19-ом веке. Американский физик Эдвин Холл обнаружил очень странную вещь… Он взял пластинку золота и стал пропускать через неё постоянный ток.  На рисунке эту пластинку я отметил с гранями ABCD.

Так вот, когда он пропускал постоянный ток через грани D и B, поднес перпендикулярно пластинке постоянный магнит и знаете что обнаружил?  Разность потенциалов на гранях А и C!  Или проще сказать, напряжение. Этот эффект и назвали в честь этого ученого.

Как только он сделали это открытие, вскоре стали делать радиоэлементы на этом эффекте. Чтобы не заморачиваться с названием, назвали в честь того, кто открыл этот эффект  –  в честь Холла. Поэтому радиоэлементы, основанные на эффекте Холла, называют датчиками Холла.

Линейные датчики Холла

О чего же зависит напряжение на гранях А и С? В основном от магнитного поля, создаваемым либо постоянным магнитом, либо электромагнитом; толщиной пластинки, а также силой тока, протекающего через саму пластинку. Благодаря этим параметрам с помощью датчика Холла были построены приборы, позволяющие замерять силу тока в проводнике, не касаясь самого проводоа, например, токовые клещи

а также приборы, с помощью которых можно замерять напряженность магнитного поля. Датчики Холла, используемые в этих приборах называют линейными, так как напряжение на датчике Холла прямо пропорционально измеряемым параметрам магнитного поля.

Линейные датчики, как я уже сказал, могут быть использованы в токовых клещах. Они позволяют измерять силу тока, начиная от 250 мА и до нескольких тысяч Ампер. Самым большим преимуществом в таких токовых клещах является отсутствие механического контакта с измеряемой цепью. Иными словами, токовые измерители на эффекте Холла намного безопаснее, чем измерители на основе шунта и амперметра, особенно при большой силе тока в цепи, которую нередко можно встретить в промышленных установках.

Цифровые датчики Холла

Разработчики на этом не остановились. Как только наступила  эра цифровой элек троники в один корпус вместе с датчиком Холла стали помещать различные логические элементы. Выглядит все это примерно вот так:

В результате промышленность стала выпускать датчики Холла для цифровой электроники. В основном такие датчики делятся на три вида:

Униполярные. Реагируют только на один магнитный полюс. На противоположный магнитный полюс не обращают никакого внимания. То есть подносим например южный полюс магнита, датчик сработал. На северный магнитный полюс ему наплевать.

Биполярные. Здесь уже интереснее. Подносим магнит одним полюсом – датчик сработал и продолжает работать даже тогда, когда мы убираем магнит от датчика.  Для того, чтобы его выключить, нам надо подать на него другую полярность магнита.

Омниполярные. Этим датчикам по барабану на какой полюс включаться и выключаться. Пусть будет хоть южный или северный.

Как проверить датчик Холла

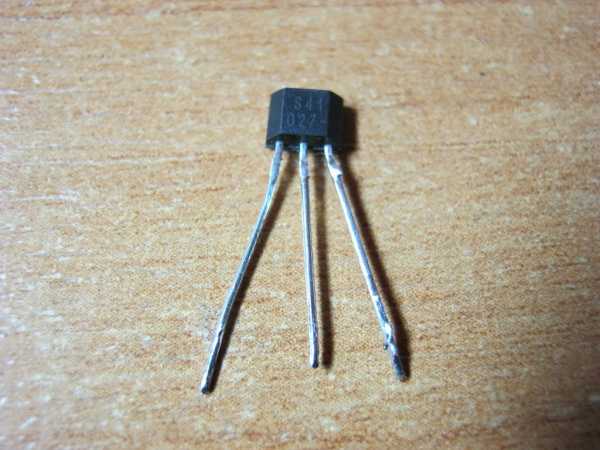

Давайте рассмотрим работу цифрового биполярного датчика Холла марки SS41. Выглядит наш подопечный вот так:

А вот здесь можно скачать даташит на этот датчик: (нажмите сюда). Итак, на первую ножку подаем плюс, на вторую – минус, а с третьей ножки уже снимаем сигнал логической единицы или нуля.

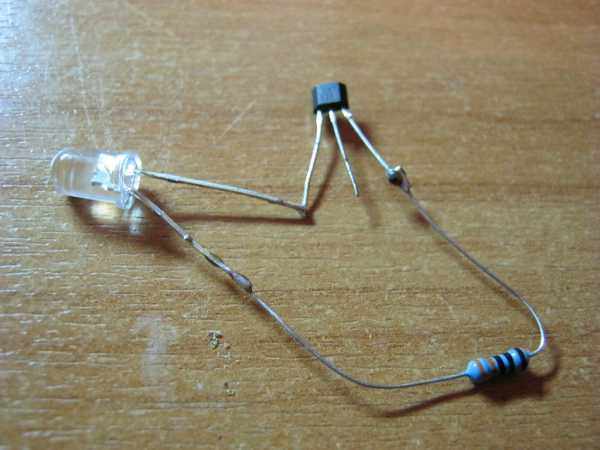

Для этого давайте соберем простейшую схемку: простой светодиод на 3 Вольта, токоограничительный резистор на 1КилоОм и, конечно же, сам датчик Холла.

Теперь цепляемся к нашей схеме от Блока питания, выставив на нем 5 Вольт. Минус на средний вывод, а плюс – на первый.

У меня под рукой оказался вот такой магнитик:

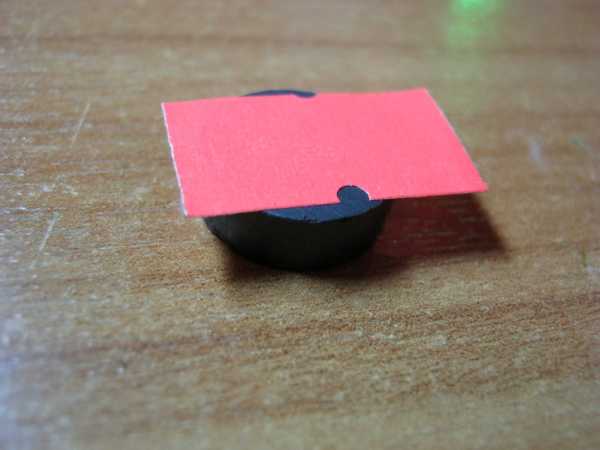

Чтобы не перепутать полюса, я пометил бумажным ценником один из полюсов магнита. Какой именно – я не знаю, так как не имею компаса, с помощью которого можно было бы узнать северный и южный полюс.

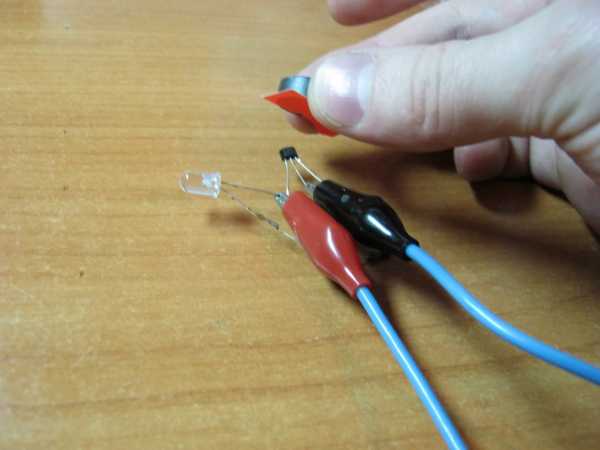

Как только я поднес магнит “красным” полюсом к датчику холла, то у меня светодиод сразу перестал гореть

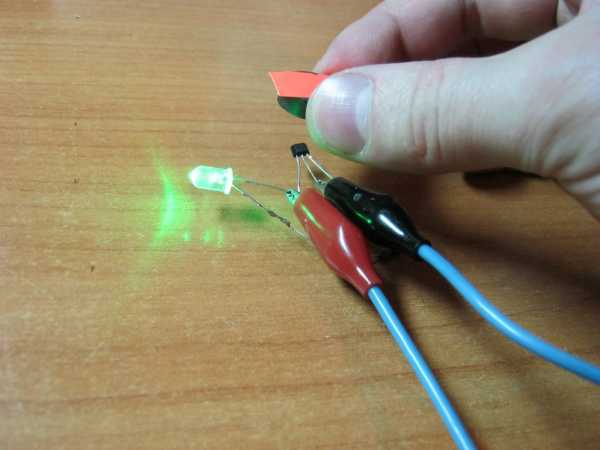

Переворачиваю магнит другим полюсом и вуаля!

Если магнитик не переворачивать, то есть не менять полюса, то у нас светодиод также останется потухшим, потому как датчик у нас биполярный.

А вот и видео работы

Как вы видите на видео,  мы с помощью магнита управляем датчиком Холла. Датчик Холла выдает нам два состояния сигнала: сигнал есть – единичка, сигнала нет – ноль. То есть светодиод горит – единичка, светодиод потух – ноль. Поэтому датчики Холла с логическими элементами в одном корпусе очень полюбила цифровая электроника. Их можно подцепить к микроконтроллерам и другим логическим элементам.

Применение датчиков Холла

В настоящее время область применения датчиков Холла очень обширна и с каждым годом становится все шире и шире. Вот основные применения:

Применение линейных датчиков Холла

• датчики тока
• тахометры
• датчики вибрации
• детекторы ферромагнетиков
• датчики угла поворота
• бесконтактные потенциометры
• бесколлекторные двигатели постоянного тока
• датчики расхода
• датчики положения

Применение цифровых датчиков Холла

• датчики частоты вращения
• устройства синхронизации
• датчики систем зажигания автомобилей
• датчики положения
• счетчики импульсов
• датчики положения клапанов
• блокировка дверей
• измерители расхода
• бесконтактные реле
• детекторы приближения
• датчики бумаги (в принтерах)

Заключение

Чем же так хороши датчики Холла? Если соблюдать нормальные рабочие значения напряжения и тока, то теоретически  датчика хватит на бесконечное число включений-выключений. Там нет электромеханического контакта, который бы изнашивался, в отличие от геркона  и электромагнитного реле. Используйте на здоровье датчики Холла в своих электронных устройствах.

www.ruselectronic.com

ГОСТ 2.730-73 ЕСКД. Обозначения условные графические в схемах. Приборы полупроводниковые

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ
ГРАФИЧЕСКИЕ В СХЕМАХ

ГОСТ 2.730-73

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ. ПРИБОРЫ ПОЛУПРОВОДНИКОВЫЕ Unified system for design documentation. Graphical symbols in diagrams. Semiconductor devices

ГОСТ 2.730-73

Дата введения 1974-07-01

1. Настоящий стандарт устанавливает правила построения условных графических обозначений полупроводниковых приборов на схемах, выполняемых вручную или автоматическим способом во всех отраслях промышленности.

(Измененная редакция, Изм. № 3).

2. Обозначения элементов полупроводниковых приборов приведены в табл. 1.

Таблица 1

Наименование	Обозначение
1. (Исключен, Изм. № 2).
2. Электроды:
база с одним выводом
база с двумя выводами
Р-эмиттер с N-областью
N-эмиттер с Р-областью
несколько Р-эмиттеров с N -областью
несколько N -эмиттеров с Р-областью
коллектор с базой
несколько коллекторов, например, четыре коллектора на базе
3. Области: область между проводниковыми слоями с различной электропроводностью. Переход от Р-области к N-области и наоборот
область собственной электропроводности (I-область): l) между областями с электропроводностью разного типа PIN или NIP
2) между областями с электропроводностью одного типа PIP или NIN
3) между коллектором и областью с противоположной электропроводностью PIN или NIP
4) между коллектором и областью с электропроводностью того же типа PIP или NIN
4. Канал проводимости для полевых транзисторов: обогащенного типа
обедненного типа
5. Переход PN
6. Переход NP
7. Р-канал на подложке N-типа, обогащенный тип
8. N -канал на подложке Р-типа, обедненный тип
9. Затвор изолированный
10. Исток и сток Примечание. Линия истока должна быть изображена на продолжении линии затвора, например:
11. Выводы полупроводниковых приборов:
электрически, не соединенные с корпусом
электрически соединенные с корпусом
12. Вывод корпуса внешний. Допускается в месте присоединения к корпусу помещать точку

(Измененная редакция, Изм. № 2, 3).

3, 4. (Исключены, Изм. № 1).

5. Знаки, характеризующие физические свойства полупроводниковых приборов, приведены в табл.4.

Таблица 4

Наименование	Обозначение
1. Эффект туннельный
а) прямой
б) обращенный
2. Эффект лавинного пробоя: а) односторонний
б) двухсторонний 3-8. (Исключены, Изм. № 2).
9. Эффект Шоттки

6. Примеры построения обозначений полупроводниковых диодов приведены в табл. 5.

Таблица 5

Наименование	Обозначение
1. Диод
Общее обозначение
2. Диод туннельный
3. Диод обращенный
4. Стабилитрон (диод лавинный выпрямительный)
а) односторонний
б) двухсторонний
5. Диод теплоэлектрический
6. Варикап (диод емкостный)
7. Диод двунаправленный
8. Модуль с несколькими (например, тремя) одинаковыми диодами с общим анодным и самостоятельными катодными выводами
8a. Модуль с несколькими одинаковыми диодами с общим катодным и самостоятельными анодными выводами
9. Диод Шотки
10. Диод светоизлучающий

7. Обозначения тиристоров приведены в табл. 6.

Таблица 6

Наименование	Обозначение
1. Тиристор диодный, запираемый в обратном направлении
2. Тиристор диодный, проводящий в обратном направлении
3. Тиристор диодный симметричный
4. Тиристор триодный. Общее обозначение
5. Тиристор триодный, запираемый в обратном направлении с управлением: по аноду
по катоду
6. Тиристор триодный выключаемый: общее обозначение
запираемый в обратном направлении, с управлением по аноду
запираемый в обратном направлении, с управлением по катоду
7. Тиристор триодный, проводящий в обратном направлении:
общее обозначение
с управлением по аноду
с управлением по катоду
8. Тиристор триодный симметричный (двунаправленный) — триак
9. Тиристор тетроидный, запираемый в обратном направлении

Примечание. Допускается обозначение тиристора с управлением по аноду изображать в виде продолжения соответствующей стороны треугольника.

8. Примеры построения обозначений транзисторов с Р-N-переходами приведены в табл. 7.

Таблица 7

Наименование	Обозначение
1. Транзистор а) типа PNP
б) типа NPN с выводом от внутреннего экрана
2. Транзистор типа NPN, коллектор соединен с корпусом
3. Транзистор лавинный типа NPN
4. Транзистор однопереходный с N-базой
5. Транзистор однопереходный с Р-базой
6. Транзистор двухбазовый типа NPN
7. Транзистор двухбазовый типа PNIP с выводом от i-области
8. Транзистор двухразовый типа PNIN с выводом от I-области
9. Транзистор многоэмиттерный типа NPN
Примечание. При выполнении схем допускается: а) выполнять обозначения транзисторов в зеркальном изображении, например, б) изображать корпус транзистора.

Таблица 8

Наименование	Обозначение
1. Транзистор полевой с каналом типа N
2. Транзистор полевой с каналом типа Р
3. Транзистор полевой с изолированным затвором баз вывода от подложки:
а) обогащенного типа с Р-каналом
б) обогащенного типа с N-каналом
в) обедненного типа с Р-каналом
г) обедненного типа с N-каналом
4. Транзистор полевой с изолированным затвором обогащенного типа с N-каналом, с внутренним соединением истока и подложки
5. Транзистор полевой с изолированным затвором с выводом от подложки обогащенного типа с Р-каналом
6. Транзистор полевой с двумя изолированными затворами обедненного типа с Р-каналом с выводом от подложки
7. Транзистор полевой с затвором Шоттки
8. Транзистор полевой с двумя затворами Шоттки

Примечание. Допускается изображать корпус транзисторов.

10. Примеры построений обозначений фоточувствительных и излучающих полупроводниковых приборов приведены в табл. 9.

Таблица 9

Наименование	Обозначение
1. Фоторезистор: а) общее обозначение
б) дифференциальный
2. Фотодиод
З. Фототиристор
4. Фототранзистор:
а) типа PNP
б) типа NPN
5. Фотоэлемент
6. Фотобатарея

Таблица 10

Наименование	Обозначение
1. Оптрон диодный
2. Оптрон тиристорный
3. Оптрон резисторный
4. Прибор оптоэлектронный с фотодиодом и усилителем:
а) совмещенно
б) разнесенно
5. Прибор оптоэлектронный с фототранзистором: а) с выводом от базы
б) без вывода от базы

Примечания:

1. Допускается изображать оптоэлектронные приборы разнесенным способом. При этом знак оптического взаимодействия должен быть заменен знаками оптического излучения и поглощения по ГОСТ 2.721-74,

например:

2. Взаимная ориентация обозначений источника и приемника не устанавливается, а определяется удобством вычерчивания схемы, например:

(Поправка, ИУС № 3 1991 г.)

12. Примеры построения обозначений прочих полупроводниковых приборов приведены в табл. 11.

Таблица 11

Наименование	Обозначение
1. Датчик Холла
Токовые выводы датчика изображены линиями, отходящими от коротких сторон прямоугольника
2. Резистор магниточувствительный
3. Магнитный разветвитель

13. Примеры изображения типовых схем на полупроводниковых диодах приведены в табл. 12.

Таблица 12

Наименование	Обозначение
1. Однофазная мостовая выпрямительная схема:
а) развернутое изображение
б) упрощенное изображение (условное графическое обозначение) Примечание. К выводам 1-2 подключается напряжение переменного тока; выводы 3-4 — выпрямленное напряжение; вывод 3 имеет положительную полярность. Цифры 1, 2, 3 и 4 указаны для пояснения.
Пример применения условного графического обозначения на схеме
2. Трехфазная мостовая выпрямительная схема
3. Диодная матрица (фрагмент)
Примечание. Если все диоды в узлах матрицы включены идентично, то допускается применять упрощенный способ изображения. При этом на схеме должны быть приведены пояснения о способе включения диодов

14. Условные графические обозначения полупроводниковых приборов для схем, выполнение которых при помощи печатающих устройств ЭВМ предусмотрено стандартами Единой системы конструкторской документации, приведены в табл. 13.

Таблица 13

Наименование	Обозначение	Отпечатанное обозначение
1. Диод
2. Транзистор типа PNР
3. Транзистор типа NPN
4. Транзистор типа PNIP с выводом от I-области
5. Многоэмиттерный транзистор типа NPN

Примечание к пп. 2-5. Звездочкой отмечают вывод базы, знаком «больше» или «меньше» — вывод эмиттера.

15. Размеры (в модульной сетке) основных условных графических обозначений даны в приложении 2.

(Измененная редакция, Изм. № 4).

Приложение 1. (Исключено, Изм. № 4).

ПРИЛОЖЕНИЕ 2
Справочное

Размеры (в модульной сетке) основных условных графических обозначений

Наименование	Обозначение
1. Диод
2.. Тиристор диодный
3. Тиристор триодный
4. Транзистор 5. Транзистор полевой
6. Транзистор полевой с изолированным затвором

(Введено дополнительно, Изм. № 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1 РАЗРАБОТАН И ВНЕСЕН Государственным комитетом стандартов Совета Министров СССР

РАЗРАБОТЧИКИ

В. Р. Верченко, Ю. И. Степанов, Э. Я. Акопян, Ю. П. Широкий, В. П. Пармешин, И. К. Виноградова

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 16.08.73 № 2002

3 Соответствует СТ СЭВ 661-88

4 ВЗАМЕН ГОСТ 2.730-68, ГОСТ 2.747-68 в части пп. 33 и 34 таблицы

5 ПЕРЕИЗДАНИЕ (январь 1995 г.) с Изменениями № 1, 2, 3, 4, утвержденными в июле 1980 г., апреле 1987 г., марте 1989 г., июле 1991 г. (ИУС 10-80, 7-87, 6-89, 10-91)

www.opengost.ru

Системы зажигания с датчиком Холла

Магнитоэлектрический датчик Холла получил свое название по имени Э. Холла американского физика, открывшего в 1879 г. важное гальваномагнитное явление.

Элемент Холла представляет собой тонкую пластинку, выполненную из полупроводникового материала (кремний, германий), с четырьмя электродами. Если через такую пластинку проходит ток I и на нее одновременно действует магнитное поле, вектор магнитной индукции В которого перпендикулярен плоскости пластинки, то на параллельных направлению тока гранях возникает э.д.с. Холла, которое определяется по следующему выражению:

Uн = кхIВ/d,
кх – постоянная Холла, зависящая от материала пластинки; d – толщина пластинки

Рис. Принцип работы элемента Холла:
1 – магнит; 2 – пластинка из полупроводникового материала

Через пластинку пропускается ток примерно 30 мА, тогда как напряжение Холла составляет 2 мВ, увеличиваясь с ростом температуры. Пластинка обычно представляет одно целое с интегральной схемой, осуществляемой усиление и формирование сигнала.

Если между магнитом и полу­проводником поместить перемещающийся экран с прорезями, получим импульсный генератор Холла.

Схема прерывателя-распределителя с датчиком Холла представлена на двух следующих рисунках.

Рис. Принцип работы датчика Холла:
1 – постоянный магнит; 2 – ротор; 3 – элемент Холла; 4 – операционный усилитель; 5 – формирователь импульсов; 6 – выходной каскад; 7 – блок стабилизации

Магнитное поле создается постоянным магнитом 1, а прерывание магнитного поля осуществляется ротором (экраном) 2 с окнами, укрепленным на валике распределителя. При прохождении окна ротора около постоянного магнита силовые линии его магнитного поля пронизывают поверхность элемента Холла и на его выходе возникает ЭДС. Если воздушный зазор между магнитом и элементом Холла перекрывается шторкой, магнитное поле замыкается на шторку экрана и не попадает на элемент Холла.

Рис. Схема прерывания магнитного потока:
1 – датчик Холла; 2 – держатель датчика; 3 – воздушный зазор; 4 – магнитный поток; 5 – ротор

Количество шторок и окон экрана соответствует количеству цилиндров двигателя. Ширина шторки экрана соответствует углу, при котором выходной транзистор коммутатора пропускает ток через первичную обмотку зажигания.

Учитывая небольшое напряжение, вырабатываемое элементом Холла, оно обрабатывается и усиливается.

Операционный усилитель 4 усиливает сигнал датчика и через формирователь импульсов 5 подает сигнал на базу выходного транзистора 6 и открывает его. Для исключения влияния на выходной сигнал датчика колебаний напряжения сети и температуры в схеме датчика имеется блок стабилизации 7.

При нахождении шторки экрана в щели воздушного зазора, величина магнитного потока резко падает, вследствие замыкании магнитного потока на шторку.

Рис. Импульсы датчика Холла:
В – магнитная индукция; Uн – напряжение, вырабатываемое элементом Холла; Ug – напряжение, вырабатываемое датчиком Холла; I – ток первичной обмотки катушки зажигания; tz – момент зажигания электрической искры; а – изменение магнитной индукции; б – изменение напряжения, вырабатываемого элементом Холла; в – изменение напряжения, вырабатываемого датчиком Холла; г – изменение силы тока первичной катушки зажигания.

Напряжение, вырабатываемое элементом Холла Uн, поступает на операционный усилитель, где происходит усиление сигнала. После этого ток поступает на формирователь импульсов и там происходит переработка из аналогового сигнала в цифровой. Затем полученный цифровой сигнал поступает на выходной каскад и окончательно усиливается до величины напряжения Ug, достаточного для работы транзисторного коммутатора. При этом напряжение Ug за счет инверсии выходного каскада вырабатывается в момент отсутствия напряжения Uн с входа элемента Холла, т.е. в момент перекрытия шторкой экрана воздушного зазора, что соответствует напряжению Uн ниже 0,4 В. В таком положении экрана транзистор выходного каскада Т0 находится в открытом состоянии, при этом от коммутатора через транзистор Т0 проходит ток и при этом база транзистора Т1 соединяется с массой.

Рис. Электрическая схема коммутатора и датчика Холла:
1 – датчик Холла; 1а – выходной сигнал; 2 – коммутатор; 3 – замок зажигания; 4 – дополнительный резистор; 5 – шунтирование дополнительного резистора; 6 – катушка зажигания

Учитывая, что проводимость транзистора Т1 n-p-n, отсутствие положительного потенциала этого транзистора приводит к его закрытию. В результате этого прекращается подача положительного потенциала на базу В через резистор R4 и коллекторно-эмитерный переход транзистора Т1. При этом ток не проходит через резистор R7 и база В включения транзисторов Т2/Т3 замыкается на массу. Учитывая проводимость этих транзисторов n-p-n, отсутствие положительного заряда на базе В, транзисторы закрываются и ток в первичную обмотку катушки зажигания не поступает. При выходе экрана из воздушного зазора напряжение с элемента Холла достигает 0,4В и через первичную обмотку катушки зажигания начинает протекать ток.

В момент попадания зуба ротора в зазор датчика на выходе датчика создается напряжение Umax примерно на 3 В меньше напряжения питания. Если через зазор датчика проходит прорезь ротора, напряжение на выходе датчика Umin близко к нулю (не более 0,4 В). Отношение периода Т к длительности Ти (скважность) равна трем. Напряжение питания датчика соответствует напряжению бортовой сети и находится в пределах 8…14 В.

Для преобразования управляющих импульсов бесконтактного датчика в импульсы тока в первичной обмотке катушки зажигания применяются коммутаторы. Коммутатор преобразует управляющие импульсы датчика в импульсы тока в первичной обмотке катушки зажигания. Коммутатор соединен с генератором импульсов (бесконтактным датчиком) тремя проводниками. Коммутатор управляет зажиганием в зависимости от частоты вращения валика датчика-распределителя, напряжения аккумулятора, полного сопротивления катушки зажигания и при любых режимах работы двигателя выдает импульсы напряжения постоянной величины. Во время прохождения положительного импульса (напряжение Umax ) от бесконтактного датчика происходит постепенное ( в течении 4…8 мс) нарастание тока в первичной обмотке катушки зажигания до максимальной величины В равной 8…9 А. В момент, когда напряжение на выходе датчика падает до Umin , выходной транзистор коммутатора закрывается и ток через первичную обмотку катушки зажигания резко прерывается. В результате во вторичной обмотке индуцируется импульс высокого напряжения.

Отдельно элементы прерывателя-распределителя с датчиком Холла показаны на рисунке. Пластинка и остальные составляющие датчика Холла устанавливается внутри пластмассового корпуса, залитого смолой. Датчик Холла неразборный и не подлежит ремонту. Для соединения с коммутатором датчик Холла имеет 3 вывода.

Рис. Элементы прерывателя-распределителя с датчиком Холла:
1 – ротор: 2 – шторка; 3 – держатель датчика Холла; 4 – постоянный магнит и датчик Холла; 5 – воздушный зазор

Датчик-распределитель выдает управляющие импульсы низкого напряжения и распределяет импульсы высокого напряжения по свечам зажигания. Он имеет центробежный и вакуумный регуляторы опережения зажигания. Бескон­тактный датчик в сборе с опорной пластиной имеет возможность поворачиваться в зависимости от разряжения, подводимого к вакуумному регулятору.

Катушка зажигания, адаптированная к данной системе зажигания, установлена рядом с коммутатором. Она преобразует прерывистый ток низкого напряжения (12 В) в ток высокого напряжения (20…25 кВ) необходимый для пробоя воздушного зазора между электродами свечей зажигания. Катушка имеет в верхней части отверстие, закрытое пробкой диаметром 5.5 мм для защиты катушки от избыточного внутреннего давления. Пробка выталкивается из отверстия при росте давления вследствие повышения температуры из-за короткого замыкания.

Видео: Как работает датчик Холла

ustroistvo-avtomobilya.ru

Датчики положения (индуктивный датчик, датчик Холла)

Датчики положения (индуктивный датчик, датчик Холла)

Для измерения скорости вращения и определения положения различных узлов двигателя используются датчики положения. К ним относятся: датчик положения коленчатого вала (ДПКВ), датчик положения распределительного вала (ДПРВ) или датчик фазы (ДФ), датчик скорости (ДС), датчики ABS.
Сигнал ДПКВ используется для определения частоты вращения КВ, а также его мгновенного положения. Т.к. частоты вращения распределительного и коленчатого валов соотносятся как 1:2, то только по сигналу ДПКВ невозможно однозначно определить находится ли поршень двигателя, движущийся к ВМТ, на такте сжатия или выпуска. Фазный датчик на распределительном валу передает эту информацию в блок управления.
В качестве примера приведен сигнал с авто ВАЗ.

Сигналы ДПКВ (синий) и ДПРВ (зеленый)

К наиболее распространенным типам этих датчиков относятся: индуктивный (электромагнитный) датчик и датчик Холла.

Индуктивный датчик

Этот тип датчика наиболее распространен в качестве ДПКВ. Датчик монтируется поблизости от подвижного элемента, называемого маркерным диском. Этот элемент представляет собой стальной диск с зубьями, который жестко зафиксирован на коленчатом валу (может находиться как со стороны ременной передачи, так и непосредственно на маховике КВ).

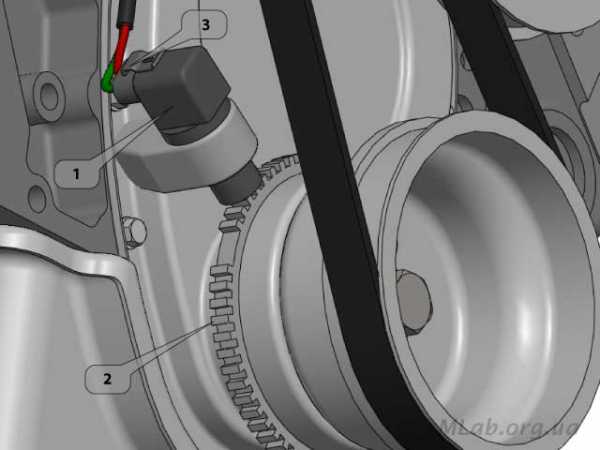

Расположение ДПКВ
1. ДПКВ
2. Маркерный диск
3. Разъем датчика

Датчик состоит из обмотки с сердечником из постоянного магнита. Когда зуб проходит перед датчиком, это приводит к усилению магнитного потока, проходящего через обмотку. Напротив, увеличение зазора ослабляет этот поток. Происходит изменение магнитного поля, которое вызывает появление индукционного тока в обмотке. Амплитуда напряжения переменного тока сильно возрастает по мере повышения частоты вращения маркерного диска (от нескольких мВ до значений более 100 В).

Конструкция индуктивного датчика
1. Обмотка
2. Метка на маркерном диске в виде пропущенных зубьев
3. Постоянный магнит

Маркерный диск может иметь как пропуски зубьев, так и более широкие зубья.

Кол-во зубьев маркерного диска зависит от его назначения и модели авто. В качестве маркерного диска для КВ наиболее распространенным является диск с 60-ю зубьями, при этом два зуба пропущены. Зазор с пропущенными зубьями предназначен для отметки определенного положения коленчатого вала и служит как установочная метка для синхронизации блока управления.
На маркерных дисках системы ABS пропуск зубьев отсутствует, т.к. в данной системе положение колеса не принципиально, имеет значение только скорость вращения.

Пример сигнала индуктивного датчика ABS

В варианте исполнения для ДПРВ, маркерный диск может иметь всего один зуб, т.к. в данном случае нет необходимости измерять скорость вращения, нужно определить только положение РВ для определения фазы работы двигателя.

Для дальнейшего анализа электронный блок производит преобразование аналогового сигнала в цифровой. Амплитуда напряжения сигнала пропорциональна скорости прохождения подвижной детали перед датчиком. Напряжение также в значительной степени зависит от расстояния между вершинами зубьев и поверхностью датчика, как правило, зазор составляет 1±0,5 мм. Подсчитывая число импульсов в течение заданного промежутка времени, электронный блок может определить скорость вращения КВ.
Индуктивный датчик подключается к контроллеру экранированной парой проводов с заземлением экранирующей оплетки на кузов автомобиля.

Пример схемы подключения ДПКВ

Для записи осциллограммы индуктивного датчика, необходимо подключиться измерительным щупом непосредственно к сигнальному выходу датчика либо к разъему со стороны ЭБУ.

Подключение мотор-тестера к ДПКВ (цветовая маркировка проводов указана в качестве примера)

Датчик Холла

В таких датчиках использован эффект Холла. Интегральная схема датчика Холла располагается между маркерным диском и постоянным магнитом.
Когда зуб маркерного диска проходит у элемента датчика, то он изменяет величину магнитного поля, пронизывающего элемент Холла. За счет этого возникает сигнал напряжения, который находится в милливольтновом диапазоне и не зависит от относительной скорости между датчиком и маркерным диском. Оценивающая электронная схема, встроенная в интегральную схему, вырабатывает сигнал в форме прямоугольных импульсов.

Датчик Холла
1. Постоянный магнит
2. Интегральная схема Холла.
3. Маркерный диск
4. Разъем датчика

Как правило, датчик Холла имеет три вывода: питание +5В (+12В), «земля», сигнальный выход.

Пример схемы подключения ДПРВ

Для записи осциллограммы датчика Холла, необходимо подключиться измерительным щупом непосредственно к сигнальному выходу датчика либо к разъему ЭБУ.

Подключение мотор-тестера к ДПРВ (цветовая маркировка проводов указана в качестве примера)

Для записи сигнала ДПКВ рекомендуется использовать 2ой аналоговый канал мотор-тестера, для сигнала ДПРВ — 3ий канал. При наличии нескольких ДПРВ, можно использовать любой свободный аналоговый канал.

Настройка аналогового канала для индуктивного датчика

Настройка аналогового канала для датчика Холла

Дополнительные возможности ПО:
Автоподстройка линейки по любому «стандартному ДПКВ» (тема на форуме)

Одновременный анализ сигналов ДПКВ и ДПРВ позволяет проверить работу этих датчиков, а также правильность установки КВ и РВ (соответствие меток ГРМ).

автор: Евгений Куришко

www.mlab.org.ua

Датчики магнитного поля. Датчики Холла в схемах на МК

Сущность эффекта, открытого в 1879 г. американским физиком Э. Холлом, заключается в появлении разности потенциалов между гранями полупроводниковой пластины, через которую протекает ток и на которую воздействует перпендикулярное магнитное поле. Разность потенциалов прямо пропорциональна силе тока и квадрату магнитной индукции.

Эффект Холла широко применяется в бесконтактных датчиках тока. Другое направление — датчики перемещения, в которых элемент Холла крепится к неподвижному шасси, а собственно магнит находится на движущейся части исследуемого объекта. Поскольку выходной сигнал датчика Холла пропорционален индукции магнитного поля, а не скорости его изменения, это даёт серьёзное преимущество в точности по сравнению с аналогичными по назначению индуктивными датчиками.

Магниточувствительные элементы, использующие эффект Холла, обычно называют «датчиками Холла» (англ. «Hall Sensor»). Различают простые и интегральные датчики Холла. В последних кроме полупроводниковой пластины содержится встроенный усилитель-формирователь. Типовые параметры интегральных датчиков Холла: напряжение питания 2.5…5 В или 4.5… 18 В, ток потребления 8…20 мА, минимальная регистрируемая магнитная индукция 2… 10 мТл, выходной сигнал — аналоговый (модулированное по амплитуде напряжение) или цифровой (открытый коллектор, КМОП-элемент, импульсы ШИМ).

На Рис. 3.74 а…м показаны схемы подключения датчиков Холла к МК.

Рис. 3.74. Схемы подключения датчиков Холла к МК {начало):

а)        датчик Холла DAI имеет выход с открытым коллектором и встроенную схему защиты от замыкания на шину питания. Микросхема УР1101ХП29 реагирует на магнитное поле положительной полярности, УР1101ХП49 — на поле положительной и отрицательной полярности с триггерным эффектом запоминания;

б)       диод VD1 защищает вход МК от случайной подачи высокого положительного напряжения. Конденсатор С J снижает помехи, поступающие от датчика Холла по длинным проводам;

в)        включение/выключение датчика Холла DAI по сигналам с выхода МК. Датчик реагирует на магнитное поле как положительного, так и отрицательного направления. Замена микросхемы /)/!/- К1116КП2;





Рис. 3.74. Схемы подключения датчиков Холла к МК {продолжение):

г) датчик Холла ?14/ (фирма Ampson Technology) имеет два противофазных выхода. Прямой сигнал поступает на МК, а инверсный — на внешнее исполнительное устройство через выход с открытым коллектором;

д) для усиления сигнала с датчика Холла ?14/ (фирма Allegro MicroSystems) используется ОУ DA2. Резистором RI выставляется начальное напряжение на входе МК, близкое к половине питания. Резистором /?J регулируется усиление/чувствительность;

е) датчик оборотов двигателя бормашины, выполненный на специализированной бескорпусной микросборке DAI, содержащей на подложке датчик Холла. На ОУ DA2 собран двухка- скадный усилитель напряжения (регулируется резистором RW), Резистор /?/ балансирует мостовую схему, находящуюся внутри DAI, что необходимо для начальной калибровки показаний;

ж)  подключение датчика Холла DA / (фирма Allegro MicroSystems) к М К через малошумящий ОУ DA2,1 и двухзвенный ФНЧ {R5, С1, R6, С2). Резистором R4 выставляется усиление;



Рис. 3.74. Схемы подключения датчиков Холла к ЫК {окончание):

з) микросхема DA! (фирма Melexis) — это интеллектуальный датчик магнитного поля с внутренним DSP и со своей системой команд. По-другому микросхему DA! называют «цифровым датчиком Холла». Трёхпроводной интерфейс связи напоминает SPI, но вместо двух отдельных линий MISO и MOSI сделана одна совмещённая линия MISO-MOSI;

w) DA1 — это микросхема датчика Холла, щироко применявщаяся ранее в компьютерных клавиатурах;

к) аналоговый компаратор на микросхеме DA1 (фирма Maxim Integrated Products) обеспечивает крутые фронты сигнала на входе МК. Порог срабатывания определяется делителем /?/, R3\ л) DA! — это микросхема датчика Холла, «изъятая» из компьютерного вентилятора; м) экономичный ОУ на микросхеме Z)/42 (фирма Telefunken) усиливает сигнал сдатчика Холла DAL Транзистор VT1 служит ключом и формирует на выходе прямоугольные импульсы.

nauchebe.net
