ДОВОДИМ ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ. ЛЕГКИМ КАСАНИЕМ.

Подрулевые переключатели «жигулей» архаичны: включение сигнала поворота — только после нажатия до фиксированного «щелчка». Для переключения света фар — отдельный рычаг. Чтобы очистить заднее стекло, тянешься к неподсвеченному переключателю на «торпедо», отвлекаясь от наблюдения за дорогой. То ли дело в «Самаре»: слегка приподнял левый рычаг — замигал «поворотник», нажал вперед правый — включил заднюю щетку. Все под руками, удобно. Внимательно осмотрев два узла — от «четверки» и «Самары», мы убедились в возможности их поменять.

Забегая вперед, скажем, что после пересадки подрулевых переключателей (2108-3709305-01) от «Самары» на «четверку» (2105-3709310-10) управлять автомобилем стало проще и естественнее.

За удобства принято платить. Дело не только в трехстах рублях, которые потратили на необходимые детали. Немного пострадал внешний вид рулевой колонки, хотя с места водителя этого не видно: «девяточный» блок переключателей не уместился под пластиковыми кожухами. Их пришлось обрезать, как показано на фото 1. Кроме этого, вспомнив школьные слесарные навыки, изготовили проставку для пластины выключателя звукового сигнала (фото 2). Эскиз «выкройки» прилагается. Остался «пустяк» — перекоммутировать электрические цепи. Процесс поиска занял немало времени. Вам же достается готовая таблица. Работа несложна, но требует сосредоточенности. Итак, приступим.

Отсоединяем «минусовую» клемму от аккумуляторной батареи.

Метим (краской и т. п.) положение корпуса рулевого колеса относительно вала. Головкой «на 24» отвертываем гайку крепления корпуса, оставив ее на валу заподлицо. Поджимая обод рулевого колеса коленями, ударами ладоней снизу сбиваем его со шлицев вала. Окончательно отвертываем гайку и снимаем рулевое колесо.

Крестообразной отверткой вывинчиваем четыре винта, стягивающие половинки кожуха рулевой колонки, и один саморез, фиксирующий нижнюю половину кожуха. Снизу приборной панели разъединяем восьми-, шести- и двухразъемные соединительные колодки жгутов подвода напряжения к блоку подрулевых переключателей. Ключом «на 8» ослабляем болт хомута крепления блока и снимаем его, после чего бокорезами откусываем провода обоих жгутов.

Освободившиеся жгуты проводов готовим для подключения к новым подрулевым переключателям. Для этого, в соответствии с таблицей ориентируясь по цвету проводов, оснащаем их наконечниками, соединяем между собой или изолируем.

Теперь провода жгутов собираем в соответствующие им колодки, опять же руководствуясь таблицей. Следует иметь в виду, что не все провода жгутов входят в колодки. Например, серый с черной полосой провод звукового сигнала из восьмиконтактного жгута в колодку не входит, его нужно оснастить наконечником меньшего размера для подключения к наружному подпружиненному выводу корпуса подрулевых переключателей 2108-3709305-01.

Возможность управления очистителем и омывателем заднего стекла от переключателя на «торпедо» можно сохранить. Для этого…

…и согласно таблице впоследствии подключим к разъемам WH и 53Н подрулевого переключателя очистителя и омывателя стекол 2108-3709340-01 и желтому с черной полосой проводу шестиразъемного жгута.

Поставив на место корпус переключателей «2108», предварительно затягиваем болт хомута его крепления с учетом того, что окончательное положение корпуса можно слегка корректировать в пр

www.zr.ru

Подрулевой переключатель ауди 80 б3 и б4: разборка, ремонт и сборка

Если пропадает или не включается ближний свет фар, не мигает дальний, не работают поворотники — стоит заподозрить неисправность подрулевого переключателя. Его ремонт займет много времени — понадобится недюжинное терпение и несколько инструментов. Подрулевой переключатель Ауди 80 способен работать без нареканий много лет, однако при появлении первых признаков неисправности стоит сразу заняться его ремонтом.

Почему не работает переключатель?

Работа подрулевого переключателя Ауди 80 б3 позволяет контролировать режимы дальнего и ближнего света, включать габаритные огни, показывать повороты и включать стеклоочиститель.

Причин неисправной работы подрулевого переключателя не так много:

  • проседают пружинки возвратных механизмов;
  • окисляются контакты;
  • происходит механическое смещение деталей в результате постоянной вибрации.

Как устранить неисправность? После разборки блока важно тщательно прочистить контакты, смазать движущиеся детали. Ослабленные пружинки заменяются на новые или подрезаются.

Процедура ремонта достаточно проста: проводится демонтаж стрекозы, разбирается первый и второй слой механизма, выполняется чистка и смазка элементов, производится сборка. После этого необходимо выполнить проверку.

Снятие и разборка стрекозы

Как производится ремонт подрулевого переключателя Ауди 80? Снимается модуль звукового оповещения, отсоединяется идущий от него провод. Как снять руль? Для этого понадобится ключ на 24 с удлинителем. Следом демонтируются половинки обшивки рулевой колонки. Для этого потребуется:

  1. Открутить снизу колонки 2 винта.
  2. Снять верхнюю половину обшивки.
  3. Снять со стрекозы 1 небольшой разъем и 2 крупных.
  4. Ослабить натяжение хомута, который удерживает стрекозу на рулевой колонке.
  5. Снять стрекозу.

Стрекоза с «дутыми» рычажками представляет собой разборную конструкцию. Она имеет 2 части — левую и правую. Перед разбором их следует отсоединить друг от друга. Стрекозы Ауди 80 б3 с «квадратными» рычажками являются неразборными. Чтобы отремонтировать такой агрегат, потребуется высверлить трубчатые заклепки.

Первый этап разборки

Добравшись до первого слоя, можно увидеть выключатель фар (слева) и аварийные огни (справа). Теперь нужно снять металлическую крышку. Это требует большой внимательности — могут полететь пружинки, собрать которые будет проблематично.

Теперь потребуется вытащить лепесток переключателя фар и лепесток выключателя аварийки. Если проблемы проявляются только при работе с аварийкой, стоит остановиться на этом этапе. Необходимо почистить все контакты, находящиеся под крышкой.

Второй этап разборки

В случае с неразборной стрекозой при дальнейшем разборе придется перекусывать медные шины. Далее следует снять хомут. Теперь убирается крышка.

Последовательность действий:

  1. Убрать личинку, возвращающую поворотники.
  2. Развести 4 контакта, перекрывающих лепесток регулирования работы поворотников.
  3. Вынуть лепесток.

В механизме управления головным светом имеется 2 планки, которые управляются одним рычажком. Как происходит работа планок:

  1. Планка, расположенная ближе к рулевому колесу, заводится на 2 контакт при моргании дальним светом;
  2. Вторая планка работает сложнее. При обычном положении она замыкает 3 контакт (ближний). Когда рычажок при моргании дальним отводится на себя, эта планка по—прежнему зажимает 3 контакт (ближний). Когда происходит переключение рычажка от себя (дальний), планка зажимает 1 контакт.

Затем следует провести тщательную смазку и чистку всех деталей, собрать механизм обратно.

Сборка переключателя после ремонта

После того, как механизмы вычищены и смазаны, проводится обратный сбор агрегата. Сначала фиксируются планки в нажатом состоянии. Теперь необходимо установить лепесток управления дворниками, вернуть на место 4 разогнутых контакта. Далее идет установка лепестка поворотников.

Последующие действия:

  1. Положить механизм на стол.
  2. Подпереть лепесток поворотников небольшим предметом (вроде спичечного коробка).
  3. «Включить» поворот.
  4. Зацепить каждую пружину личинки за специальные штырьки;
  5. Завести личинку в отверстие лепестка поворотников (выполняется это при помощи спички).
  6. Придерживая личинку, необходимо накинуть верхнюю половину корпуса.

После всех этих операций конструкцию фиксируется хомутом. В этом состоянии нет смысла проверять работоспособность механизма. На этом этапе собирается верхний слой. На место ставятся выключатели аварийки и фар. Все закрывается металлической крышкой и стягивается винтами 25—30 мм длиной. Ремонт подрулевого переключателя Ауди 80 практически завершен.

Теперь восстанавливается соединение шин. Не рекомендуется запаивать их встык. Во время езды этот участок окажется подвержен наибольшему воздействию вибраций. Стык сначала обматывают медной проволокой, затем пропаивают.

Чтобы собранный блок прослужил еще лет 20, стоит воспользоваться паяльником не менее 60 Ватт. Частой проблемой при неисправности подрулевого переключателя является люфт одной из планок, замыкающих контакты. Он появляется по причине зазора в месте крепления закручивания кольцом. Смазка позволяет переключать рычажки более мягко.

Снимать руль на Ауди 80 достаточно просто. Это не требуется особой ловкости и сноровки. Если выполнять все действия согласно инструкции, ремонт подрулевого переключателя пройдет быстро и без лишних разборок—сборок.

В видеоролике вы узнаете, как самостоятельно снять подрулевые переключатели Ауди 80 и советы по их ремонту.

reaudi.ru

Замена и проверка подрулевых переключателей ВАЗ 2110

Если Вы заметили, что не работает указатель поворота, свет фар, омыватель или очистителей стекол, тогда причина может быть в неисправности подрулевых переключателей. Разбираемся, как они демонтируются и проверяются.

Снятие подрулевых переключателей

Потребуется: длинная крестовая отвертка.

Порядок действий:
  1. Отвернуть 7 винтов крепления подрулевых кожухов и снять нижний подрулевой кожух.
  2. Опустить рулевую колонку вниз и снять верхний подрулевой кожух.
  3. Сжать 2 пластмассовых фиксатора левого переключателя, и немного вытащить переключатель из основания.
  4. Отсоединить от него колодку с проводами.

Снятие правого подрулевого переключателя выполняется аналогично.

Проверка подрулевых переключателей

Схема переключателя указателя поворота и света фар (типа 69.3709):

Схема переключателя стеклоочистителя и омывателя (типа 70.3709):

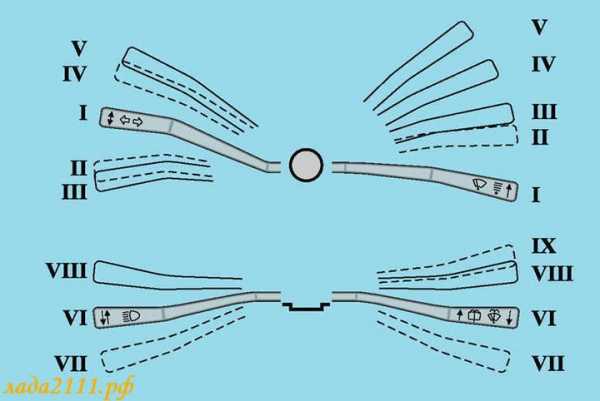

Положения рычагов подрулевого переключателя (жирными линиями показаны исходные положения, тонкими – фиксированные и пунктирными – нефиксированные положения рычагов):

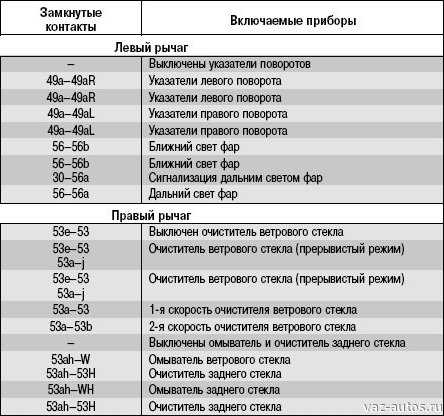

Замыкание контактов при различных положениях рычага переключателя указателя поворота и света фар

Положение
рычага

Номера замкнутых контактов

Включаемые приборы

I

Все выключено

II*

49a–49aL

Указатель левого поворота

III

49a–49aL

Указатель левого поворота

IV*

49a–49aR

Указатель правого поворота

V

49a–49aR

Указатель правого поворота

VI

56–56b

Ближний свет фар

VII*

30–56a



Сигнализация дальним светом

VIII

56–56a

Дальний свет фар


Замыкание контактов при различных положениях рычага переключателя стеклоочистителя и омывателя

Положение
рычага

Номера замкнутых контактов

Включаемые приборы

I

Все выключено

II*

53e–53, 53a–j

Прерывистая работа стеклоочистителя

III

53e–53, 53a–j

Прерывистая работа стеклоочистителя

IV

53a–53

Первая скорость стеклоочистителя

V

53a–53b

Вторая скорость стеклоочистителя

VI

VII* 53ah-W Омыватель и очиститель ветрового стекла.
VIII 53ah-53H Очиститель заднего стекла**
IX* 53ah-53H
53ah-WH
Очиститель заднего стекла**
Омыватель заднего стекла**
  • * Не фиксированные положения рычагов
  • ** На ВАЗ-2110 не устанавливается

Для проверки переключателей подключите контрольную лампу на 12В к соответствующим контактам (см.таблицу). В нашем примере показана проверка включения левого указателя поворота. Переведите рычаг в положение, соответствующее проверяемым контактам, лампа должна загореться. В противном случае переключатель неисправен.

Кстати, вместо штатных переключателей можно установить подрулевые переключатели от Лада Приора.

Приходилось ли Вам сталкиваться с неисправностью в работе подрулевых переключателей ВАЗ?

Ключевые слова:
Добавить комментарий

xn--2111-43da1a8c.xn--p1ai

Как заменить подрулевой переключатель?

Подрулевой переключатель

Подрулевой переключатель – рычажок, который находится на рулевой колонке сразу после самого руля. Традиционно, на европейских автомобилях устанавливается два подрулевых переключателя (с лева – переключатель поворотников, с права – переключатель дворников). На японских и иных автомобилях с правым расположением руля, переключатели находятся наоборот (с права – поворотники, слева – дворники).


Когда нужно снимать подрулевой переключатель?

Снимать подрулевой переключатель нужно для проверки и для его замены.  Снять подрулевой переключатель на Самаре сможет даже девушка. Делов то там на пару минут!)

Признаки неисправности подрулевого переключателя

Основной признак неисправности подрулевого переключателя – это отсутствие отклика на нажатие. Но как правило, сам переключатель ломается редко, поэтому ниже я приведу ссылки на статьи, когда следует смотреть не только на подрулевой переключатель.

Неисправности правого подрулевого переключателя:

Неисправности левого подрулевого переключателя:

  • Не включается, не выключаются поворотники.
  • Не включается дальний свет.
  • Не моргает дальний свет.

Как снять подрулевой переключатель?

Как и писали выше, снять переключатель – дело двух минут.
Для этого нам понадобится крестовая отвертка.

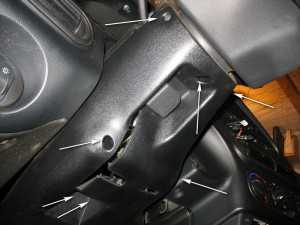

  1. Первым делом откручиваем крестовой отверткой нижние и боковые крепления рулевой колонки (показано на рис).
  2. Отодвигаем рычаг фиксации руля в низ до упора и снимаем нижнюю накладку.
  3. Отключаем колодку проводов аварийной сигнализации от кнопки.
  4. Снимаем верхнюю накладку рулевой колонки.
  5. Сжимаем пружинные фиксаторы подрулевого переключателя и вынимаем из колонки.
  6. Снимаем контакты с подрулевого переключается.

Как установить подрулевой переключатель?

Устанавливать подрулевой переключатель нужно в обратном порядке.

Подрулевой переключатель от Шевроле Нива

В последнее время стало популярным менять обычные самаровские переключатели на переключатели Шевроле Нива. Действительно, нивовские переключатели смотрятся куда эстетичнее обычных самаровских, притом, что не нужно ничего переделывать! Встают как родные!

Замыкание контактов при переключении подрулевых переключателей (табл)

Номера замкнутых контактов отображаются на корпусе самого переключателя.

vaz-2114-lada.ru

Проверка и ремонт подрулевых переключателей 661.3709, 3302.3709

Если на автомобиле не работают указатели поворота, причиной может быть неисправность подрулевых переключателей П149.01, 9602.3709, 661.3709, 6612.3709, 3302.3709100 и 1102.3769, а также реле-прерывателя указателя поворота, ламп, предохранителей и проводов.

Проверка и устранение неисправностей подрулевых переключателей П149.01, 9602.3709, 661.3709, 6612.3709, 3302.3709100 и 1102.3769 указателей поворота и света фар.

Исправный переключатель указателей поворота и света фар должен обеспечивать правильное включение и отключение электрических цепей световых и сигнальных приборов. Переключения рычага должны быть плавными, без заеданий, с четкой фиксацией его во всех рабочих положениях. При выключенном положении рычага переключателя и повороте рулевого колеса вправо и влево на любой угол, не должно быть самопроизвольного включения электрических цепей.

При повороте рулевого колеса в направлении, обратном включению рычага, он должен автоматически возвращаться в нейтральное положение. Выводы переключателя должны быть надежно закреплены (приклепаны) на контактной панели, контактные поверхности должны быть чистыми, а соединения наконечников проводов с выводами — прочными.

Ремонт подрулевых переключателей П149.01, 9602.3709, 661.3709, 6612.3709, 3302.3709100 и 1102.3769 указателей поворота и света фар.

Ремонт переключателя заключается в замене изношенных и сломанных его деталей, в своевременной зачистке окисленных и загрязненных рабочих поверхностей контактных групп, подвижных и неподвижных контактов электрических выводов контактной панели. Для проверки работоспособности переключателей указателей поворота П149.01, 9602.3709, 661.3709, 6612.3709, 3302.3709100 и 1102.3769 необходимо собрать схемы, приведенные на рисунке ниже.

Схемы проверки подрулевых переключателей П149.01, 9602.3709, 661.3709, 6612.3709, 3302.3709100 и 1102.3769 указателей поворота и света фар.

Последовательность включения и выключения контрольных ламп при проверке переключателей приведена в соответствующих таблицах на рисунке. Во время проверки переключателей П149.01 и 9602.3709 по схеме, при перемещении рычага вправо и влево, в плоскости параллельной контактной панели, должны загораться соответственно контрольные лампы 2 и 5, а при нажатии на рычаг вверх, в плоскости перпендикулярной контактной панели, должна загораться лампа 3.

После прекращения нажатия на рычаг он должен автоматически возвращаться в исходное положение, при этом лампа 3 должна погаснуть. Лампами 2 и 5 проверяются электрические цепи управления указателями поворота, а лампой 3 — электрические цепи управления переключением фар с ближнего света на дальний и наоборот.

Устранить заедание рычага переключателя указателей поворота, вызванного изнашиванием неподвижных контактов, можно установив на центральный контакт переключателя текстолитовое или пластмассовое кольцо.

Проверка и устранение неисправностей подрулевых переключателей 241.3709, 9502.3709 и 401.3709-01 очистителя ветрового стекла.

Если электродвигатель очистителя не работает во всех режимах, причиной может быть неисправность подрулевого переключателя, а также прерывателя, перегорание или отключение предохранителя из-за повышенного сопротивления движению рычагов или короткого замыкания проводов, неисправности электродвигателя.

Переключение рычага, а также его фиксация в различных положениях должны быть четкими, без заеданий. Из не фиксируемых положений рычаг после прекращения воздействия на него рукой, должен возвращаться в исходное положение автоматически. Переключатель должен обеспечивать правильное включение режимов работы электродвигателя очистителя, соответствующих положению его рычага.

Ремонт подрулевых переключателей 241.3709, 9502.3709 и 401.3709-01 очистителя ветрового стекла.

Неисправный переключатель необходимо отремонтировать или заменить исправным. Ремонт переключателя заключается в замене изношенных и поврежденных деталей, в зачистке окисленных и загрязненных рабочих поверхностей подвижных и неподвижных контактов.

Схема проверки подрулевых переключателей 241.3709 и 9502.3709 стеклоочистителя.

Собрав схему, изображенную на рисунке выше, можно проверить работоспособность переключателей 241.3709 и 9502.3709 стеклоочистителя. В положении переключателя «0» должна гореть лампа Б, в положении I — лампа Г, в положении II — лампа Г; в положении III — лампы А, В и Г, в положении IV — лампы Г и Д.

Схема проверки подрулевого переключателя 401.3709-01 стеклоочистителя.

Проверить переключатель 401.3709-01 можно по схеме, изображенной на рисунке выше. Работоспособность переключателя проверяется по включению контрольных ламп : в положении переключателя «0» должна гореть лампа 2, в положении I — лампа 2, в положении II — лампа 6, в положении III — лампы 1 и 2, в положении IV — лампы 2 и 5.
