Мазда 3 салонный блок предохранителей – Mazda 3 2003

Содержание

Предохранители Мазда 3 (BL), 2009

Перегорание предохранителя, как правило, связано с неисправностью прибора электрооборудования или электропроводки. Поэтому перед заменой предохранителя желательно устранить причину его перегорания (заменить неисправный прибор или устранить неисправность в электропроводке). Информация актуальна для автомобилей Мазда 3 (БЛ) 2009, 2010, 2011, 2012, 2013 года выпуска.

В моторном отсеке



Отдельный блок «силовых» предохранителей установлен на «плюсовой» клемме аккумулятора.
1. Отжимаем две защелки пластмассовой защитной крышки кожуха аккумулятора и снимаем ее.
2. Накидным ключом или головкой «на 10» ослабляем затяжку гайки стяжного болта клеммы провода на «минусовом» выводе аккумулятора, отводим провод в сторону.
3. Головкой «на 8» отворачиваем две гайки крепления наконечников проводов к предохранителю.

Блок «силовых» предохранителей на аккумуляторе
НомерЗащищаемая цепьТок, А
F1ALT Генератор100
F2Нет—

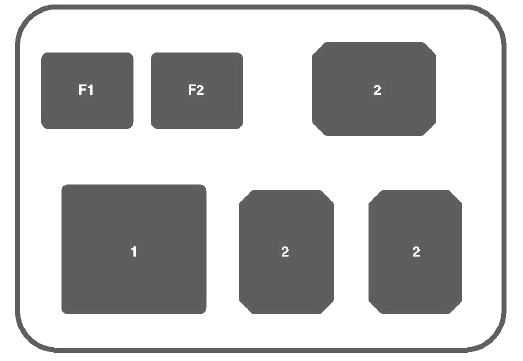

Монтажный блок реле и предохранителей на аккумуляторе
НомерЗащищаемая цепьТок
F1Электродвигатель вентилятора системы охлаждения двигателя30
F230
1реле большого размера
2реле малого размера

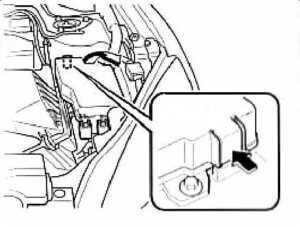

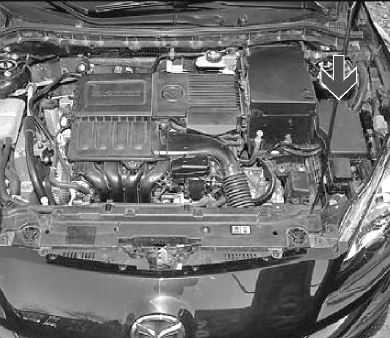

Монтажный блок предохранителей в моторном отсеке расположен с левой стороны между аккумулятором и левым крылом (показан стрелкой).

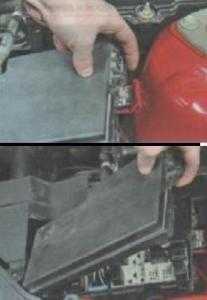

1. Нажимаем на фиксатор пластмассовой защитной крышки монтажного бока и снимаем ее.

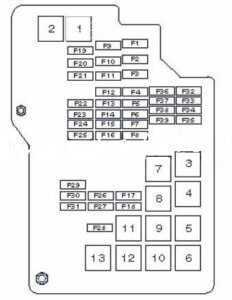

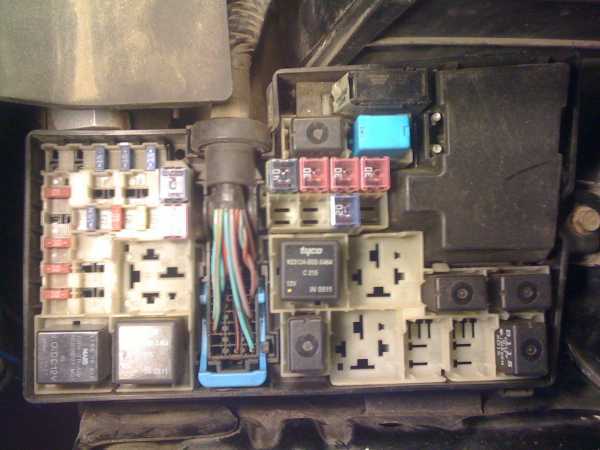

Монтажный блок предохранителей в моторном отсеке
НомерЗащищаемая цепьТок, А
F1Электродвигатель вентилятора системы охлаждения двигателя40
F2Блок управления двигателем ENG MAIN40
F3Защита различных электрических цепей BTN 150
F4Кондиционер7.5
F5Лампы дальнего света в блок-фарах20
F6Лампы фонарей противотуманного света15
F7Омыватель фар20
F8Вентиляционный люк15
F9Правый элемент обогрева ветрового стекла40
F10Левый элемент обогрева ветрового стекла40
F11Электродвигатель вентилятора системы охлаждения двигателя40
F12Лампы плафонов освещения салона15
F13Блок управления противобуксовочной системой15
F14Блок управления противозаносной системой DSC20
F15Защита различных электрических цепей BTN 27.5
F17Электродвигатель вентилятора системы отопления и вентиляции40
F19Элемент обогрева заднего стекла30
F20Выключатель зажигания IG KEY 240
F21Выключатель зажигания IG KEY 140
F22Звуковой сигнал15
F23Лампы сигналов торможения15
F24Блок управления двигателем ENG+B10
F25 Бензонасос FUEL PUMP25
F26 Блок управления ABS40
F27 Элемент подогрева переднего сиденья20
F28 Блок управления электрогидравлическим усилителем руля80
F30Блок управления ABS IG10
F32Лампа ближнего света в правой блок-фаре15
F33Лампа ближнего света в левой блок-фаре15
F34Лампы подсветки комбинации приборов7.5
F35Лампы габаритного света в задних фонарях15
F36Система управления двигателем ENG ING15
F37Блок управления двигателем ENG BAR 115
F38Блок управления двигателем ENG BAR 220
F39Привод дроссельной заслонки ETV15


Два дополнительных блока расположены в моторном отсеке с левой стороны (показаны стрелками)
Поскольку крышки на дополнительных блоках реле используются одинаковые, а надписи о назначении реле и предохранителей дублируются, то конкретное назначение того или иного элемента можно узнать только экспериментально.

В салоне

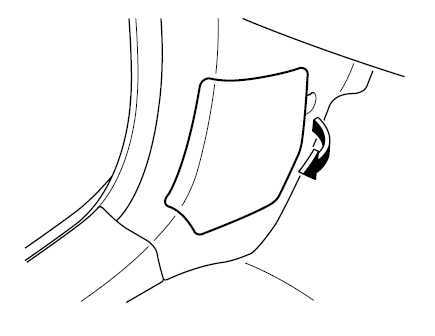

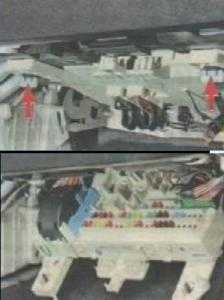

Монтажный блок предохранителей расположен слева от рулевой колонки за защитной крышкой.


Монтажный блок предохранителей в салоне
НомерЗащищаемая цепьТок, А
F1Магнитола30
F2Система охлаждения двигателя30
F3Мотор-редукторы электростеклоподъемников50
F4Центральный замок7.5
F5Нет—
F6—
F7Электрическая блокировка рулевого колеса15
F8Система подушек безопасности15
F9Нет—
F10Аварийная сигнализация15
F11Защита различных электрических цепей METER15
F12Электрические розетки15
F13Очиститель стекла двери багажного отделения15
F14Прикуриватель20
F15Нет—
F16Электродвигатель вентилятора системы отопления и вентиляции10
F17Мотор-редукторы наружных зеркал заднего вида10
F18Сигнал стартера10
F19Нет—
F20Аудиосистема7.5
F21Элементы обогрева наружных зеркал заднего вида7.5
F22Система бокового освещения при повороте7.5
F23Нет—
F24Блок управления двигателем10
F25Нет—
F26—
F27—
F28—
F29—
F30Мотор-редукторы элекгростеклоподъемников25
F31Нет—
F32Очиститель и омыватель ветрового стекла25
F33Нет—
F34—

carpod.ru

Блок предохранителей на автомобилях «Мазда 3—6»

Почти весь модельный ряд автомобиля «Мазда» оснащен двумя монтажными блоками («черными ящиками»). Один расположен под капотом, а второй – слева под приборной панелью либо с правой стороны под бардачком.

Салонный блок предохранителей Мазда 3 можно найти под бардачком. Чтобы получить к нему доступ изначально нужно под крышкой перчаточного ящика найти панель, которая закрывает блок. В большинстве случаев блок предохранителей закрыт декоративной крышкой с двумя зажимами (на рисунке выделены красным цветом).

Под крышкой находится блок с предохранителями и реле.

Для снятия крышечки необходимо повернуть эти защелки против часовой стрелки, после этого будет получен доступ к монтажному блоку. На внутренней стороне снятой крышки или на декоративной вкладке находится схема блоков предохранителей Мазды 3 bk. На панели, где расположены предохранители, должен быть установлен пинцет, которым можно достать тот или иной датчик. Если на панели нет пинцета, то он должен поставляться в комплектации автомобиля.

Содержание статьи

Замена предохранителей в монтажном блоке

Самостоятельно заменить элементы блока предохранителей на Мазде 3 2006 или 2007 года выпуска несложно. Зачастую перегорает датчик, отвечающий за работу прикуривателя. Из-за сбоя одного предохранителя может выйти из строя вся приборная панель. Проверить исправность детали очень легко. Для этого достаточно посмотреть предохранитель на просвет, если внутренняя перемычка целая, то элемент работает нормально. В случае когда перемычка разорвана, элемент перегорел и не может функционировать.

Если датчик сделан из непрозрачного материала, то посмотреть на перемычку можно через щель вверху детали. Если перемычка целая, а предохранитель все равно не работает, то его проверяют с помощью индикатора или специальной лампочки.

Перегоревшую деталь не стоит чинить и пытаться вставить новую перемычку, так как это может привести к серьезным проблемам с электроникой автомобиля и даже к возгоранию. Это объясняется тем, что вставленная перемычка из провода менее чувствительна к перегреву, следовательно, она имеет большую электропропускную способность, что приводит к замыканию. То есть, если применить предохранитель, рассчитанный на 30А, вместо предохранителя 10А, при замыкании они не перегорят, а будут все также пропускать ток, что приведет к негативным последствиям.

Важно! Если поставить предохранитель с меньшим номиналом, то необходимо щадяще использовать бортовую электросеть, например, ничего не включать в прикуриватель. Если установлен такой элемент, то нужно возить новый предохранитель про запас. Но лучше всего использовать предохранители того номинала, который рекомендуют производители автомобиля.

Подкапотный монтажный блок

Еще один блок на Мазде 3-6 установлен в подкапотном пространстве с правой стороны, если смотреть лицом к капоту. Под ним находится арка колеса со стороны водителя.

Заслонка блока предохранителей на Мазда 3-6 зафиксирована специальным держателем. Чтобы ее открыть, следует поднять фиксатор вверх. Таким образом, можно получить добраться к предохранителям, которые отвечают за более сложные электронные процессы в автомобиле, например, работа стартера, клаксона, систему охлаждения мотора, зажигание и т. д. Каждый предохранитель имеет определенный цвет, обозначающий его мощность, например, красный элемент имеет мощность 10 А, светло-зеленый – 30 А, серый – 2А и т. д.

Схема блока предохранителей на Мазда 626 ge и других моделях автомобиля этой марки находится с обратной стороны крышки.

Расшифровка электросхемы блока предохранителей на Мазде 6 2008 г. в., который расположен в салоне

Обозначение элемента

Расшифровка

FAN

Вентиляторы системы охлаждения

P/ST

Насос гидроусилителя

BTN

Аварийка, стеклоомыватели, габариты

HEAD

Подсветка

PTC

Электроцепь РТС

ABS

Тормозная система АБС

ENGINE

Силовая электроцепь, регулирующая работу двигателя

IG KEY 1 и

IG KEY 2

Замок зажигания

STARTER

Стартер

HEATER

Климат контроль

DEFOG

Электрообогрев заднего стекла

FOG

Противотуманки

HORN

Клаксон

(H/CLEAN)

Электроомыватель фар

F/PUMP

Топливный насос

A/C MAG

Муфта компрессора на кондиционере

(ALT)

Работа генератора

ENG + B

(ENG BAR 4)

(ENG BAR 3)

EGIING

ENG BAR 1

ENG BAR 2

Двигатель

ROOM

Приборная панель, центральный замок, освещение салона и багажника

(D/LOCK 2)

Работа центрального замка

HEAD HIGH L

HEAD HIGH R

Дальнее освещение

CIGAR

Прикуриватель

RADIO

Работа аудиосистемы

MIRROR

Электроуправление зеркалами

TAIL R

Габариты

OBD

Реле диагностики

(TR/LOCK)

Электроцепь замка

CPU PWR

Электроуправление оборудованием

HAZARD

Поворотники и аварийка

(SUN ROOF)

Люк

WASHER

Электростеклоомыватели

P/WIND R

P/WIND L

Стеклоподъемники

(ALARM)

Охрана автомобиля

(M/DEF)

Обогрев

HEAD LOW R

HEADLOWL

Ближнее освещение

SAS

Подушка безопасности

METER

Приборная панель, блокировка ключа в зажигании

IGNITION

Тормозная система АБС

WIPER

(IG SIG)

Очистители и омыватели стекол

ENGINE

Электроуправление двигателем

(SAS 2)

Подушки безопасности

(SEAT WARM)

Электроподогрев сидений

D/LOCK 1

Работа центрального звонка

A/C

Муфта компрессора на кондиционере

P/WINDL**

P/WIND R**

Освещение заднего хода

Расшифровка электросхемы блока предохранителей на Мазде 6 в моторном отсеке

Обозначение предохранителя

Расшифровка

(FOG)

Противотуманки

HORN

Клаксон

DEFOG

Электрообогрев заднего стекла

(ETV)

Электроцепь ETV

(F/WARM)

Подогрев

(CIRCUIT)

Топливный насос

(H/CLEAN)

Электроомыватель фар

HEATER

Вентилятор системы климат контроля

(A/C)

Муфта компрессора на кондиционере

STARTER

Стартер

MAIN

Двигатель

Прежде чем заменить старый монтажный блок на новый, необходимо добраться к нему – поднять защелки и потянуть вниз. После этого нужно вытянуть фиксатор, который удерживает колодку с проводами и отсоединить ее от вывода блока. Таким же образом отсоединяется вторая колодка с проводами. На следующем этапе замены извлекается блок и его крепления.

Замена монтажного блока

Прежде чем заменить старый монтажный блок на новый, необходимо добраться к нему – поднять защелки и потянуть вниз. После этого нужно вытянуть фиксатор, который удерживает колодку с проводами и отсоединить ее от вывода блока. Таким же образом отсоединяется вторая колодка с проводами. На следующем этапе замены извлекается блок и его крепления Важно! Установка нового блока происходит в обратном порядке.

Как заменить отдельный элемент монтажного блока, показано в видео:

auto-gl.ru

Схема предохранителей мазда 3


Схема предохранителей Mazda 3 2013

Помогло 8899 раз  |   Распечатать

Для 3-го поколения

Всего на Mazda 3 в кузове 2013, 2014, 2015+ года выпуска — два блока с предохранителями и реле. Ниже указано расположение всех блоков для третьего поколения (3rd generation).

Схема расположения блоков в кузове машины

Рассмотрим схему каждого блока отдельно — за что отвечают предохранители в них.

1. Блок предохранителей под капотом

Расположение блока под капотом

Как открывается крышка блока под капотом

Блок с предохранителями без крышки под капотом

Блок с предохранителями без крышки, цвета предохранителей

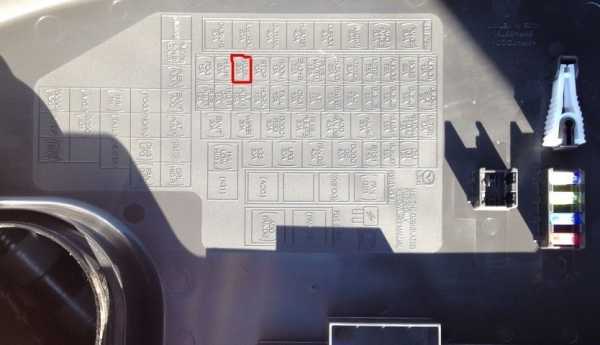

Обозначения на крышке от блока

Схема с обозначениями блока предохранителей и реле

Предохр.

Клемма

Сила тока (А)

Назначение

1

FOG

15 A

Противотуманные фары

2

H/L HI

20 A

Фары дальнего света

3

H/CLEAN

20 A

—

4

STOP

10 A

Тормозные огни

5

ROOM

15 A

Дополнительный свет (накладки)

6

—

7.5 A

Система управления двигателя

7

FUEL WARM

—

—

8

HAZARD

25 A

Предупреждающая FL шайб, Turn сигнальные огни

9

ABS/DSCS

30 A

ABS, система динамического контроля стабильности

10

METER2

—

—

11

AUDIO2

7.5 A

Аудио система второй вариант

12

BOSE

25 A

Аудио система Bose® (при наличии в комплектации)

13

AUDIO1

15 A

Аудио система первый вариант

14

FUEL PUMP

15 A

Топливная система, топливный насос

15

HID R DRL

15 A

Фара правая(RH) *1 , Дневные ходовые огни

16

AT PUMP

—

—

17

HORN

15 A

Гудок, клаксон

18

TAIL

15 A

Задние фонари, фонари номерного знака, стояночные фонари, передние фары боковые габаритные

19

—

—

—

20

AT

15 A

Cистемы контроля управления TRANSAXLE

21

R.WIPER

15 A

Задний стеклоочиститель

22

A/C

7.5 A

Кондиционер

23

ENGINE3

15 A

Система управления двигателя

24

ENGINE2

15 A

Система управления двигателя

25

ENGINE1

15 A

Система управления двигателя

26

GLOW SIG

—

—

27

EVVT

20 A

Система управления двигателя

28

WIPER

20 A

Омыватель и очиститель переднего стекла

29

DCDC REG

—

—

30

—

—

—

31

ADD FAN DE

—

—

32

P.WINDOW1

30 A

Электростеклоподъемники

33

H/L LOW R

15 A

Фара ближнего света правая (RH) *2

34

H/L LOW L HID L

15 A

Фара левая (LH) *1 , Фара ближнего света левая (LH) *2

35

METER1

10 A

Панель приборов

36

IG2

30 A

Для защиты различных цепей

37

—

—

—

38

FAN DE

—

—

39

DCDC DE

—

—

40

SRS1

7.5 A

Воздушный мешок

41

ENGINE. IG1

15 A

Система управления двигателя

42

C/U IG1

15 A

Для защиты различных цепей

43

—

—

—

*1 С ксеноновыми фарами *2 С галогенными фарами

2. Блок предохранителей в салоне слева от ног водителя

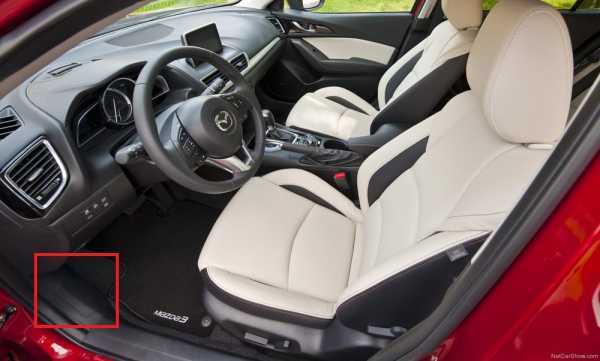

Расположение блока с предохранителями в салоне

Как открыть крышку с предохранителями

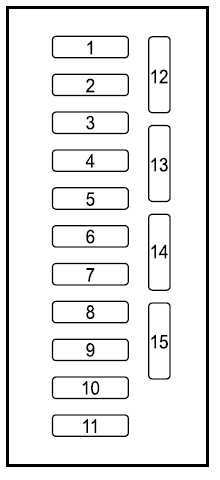

Схема блока предохранителей в салоне

Предохр.

Клемма

Сила тока (А)

Назначение

1

P.SEAT D

30 A

Регулировка сиденья

2

D.LOCK

25 A

Дверной замок

3

P.WINDOW2

25 A

Электростеклоподъемники

4

SEAT WARM

20 A

Подогрев сидений

5

R.OUTLET3

15 A

Монтажные коробки

6

SRS2/ESCL

15 A

Датчик веса сидений

7

SUNROOF

10 A

Люк

8

M.DEF

7.5 A

Зеркала заднего вида

9

R.OUTLET1

—

—

10

MIRROR

7.5 A

Регулировка зеркал

11

F.OUTLET

15 A

Монтажные коробки

12

AT IND

7.5 A

Индикатор переключения передач AT

13

—

—

—

14

—

—

—

15

—

—

—

Как выглядят исправный и перегоревший предохранители

Смотрите так же Cхемы блоков предохранителей для Мазда 3 1-го поколения (2003-2009) Cхемы блоков предохранителей для Мазда 3 2-го поколения (2009 — 2013) Этой инструкцией воспользовались: 8899 раз.

В опросе уже ответили 2967 человек.

Технический отдел AGОб авторах
Дополнительно
Другие инструкции Авторазборки в вашем городе Обсудите на форуме
Сохраняйте у себя полезные материалы!

autogener.ru

Схема предохранителей Мазда 3

Картинка становится интерактивной при наведении курсора.

Предохранители Мазда 3 (второе поколение, 2010-2013) защищают разные электрические цепи авто и имеют различный номинал — силу тока в амперах. Чтобы их было удобно различать, они маркируются различными цветами. Замена предохранителей делается по схеме расположения, где указано, какой предохранитель за что отвечает. Подобную схему можно увидеть здесь.

Коричневые (7.5 А) защищают: кондиционер воздуха (клемма A\C MAG), АБС (клемма ABS IG), подсветку панели приборов (клемма ILLUM) и различные цепи (клемма BTN 2).

Красный (10 А) защищает: систему управления двигателем (клемма ENG + B).

Синие (15 А) защищают: противотуманные фары или ПТФ (клемма FOG), вентиляционный люк (клемма SUNROOF), освещение салона ( клемма ROOM), систему TCM (клемма TCM), звуковой сигнал (HORN), фонари стоп-сигналов ( клемма STOP), фары ближнего света (клеммы H/LLOLH и H/LLORH), габариты (клемма TAIL), блок управления PCM (клемма ENG BAR), привод дросельной заслонки (клемма ETV).

Желтые (20 А) защищают: вентилятор охлаждения ( клемма FAN2), фары дальнего света (клемма H\L HI), омыватель фар ( клемма H\L WASH), систему DSC (клемма DSC), блок управления PCM (клемма ENG BAR 2).

Серый (25 А) защищает: топливную систему (клемма FUEL PUMP).

Вишневые (прозрачные и квадратные на 30 А) защищают: форсунки (клемма INJ), обогреватель заднего стекла ( клемма R.DEF).

Синие (прозрачные и квадратные на 40 А) защищают: систему охлаждения двигателя (клемма ENG MIAN), обогреватели ветрового стекла (клеммы EDEFRH и EDEFLH), вентилятор охлаждения (клеммы FAN 1).

Красный (прозрачный и квадратный на 50 А) защищает: различные электрические цепи (клемма BTN 1).

Коричневый (прозрачный и квадратный на 80 А) защищает: электрогидравлический рулевой усилитель (клемма EHPAS)

etlib.ru

Предохранители и реле Mazda 3 2008-2013

Данное руководство рассчитано для автомобилей Mazda 3 с двигателями 1,6 л.

Блок предохранителей и реле в моторном отсеке.

Данный блок расположен возле аккумулятора.

Схема расположения предохранителей и реле в блоке.

nskgauto.ru

Блоки предохранителей в Мазда3 первого поколения BK 2003-2009 — MAZDA 3 ::: BK (2003-2009), BL (2009-2013), BM (2013-н.в.)

Блоки предохранителей в Мазда3 первого поколения BK 2003-2009 — MAZDA 3 ::: BK (2003-2009), BL (2009-2013), BM (2013-н.в.) — Mazda Club Jump to content

puritz    2

  • Не нуждаюсь в представлении
  • Активные пользователи
  • 2
  • 1,725 posts
  • Город:Москва, Останкино
  • Машина:vRS

kononenko    0

  • Маздовод-новичок
  • Пользователи
  • 0
  • 12 posts
  • Город:Украина, Южноукраинск
  • Машина:Mazda 3, 1.6, седан, 02.2008

MD    366

MD    366

  • Основатель клуба
  • Администраторы
  • 366
  • 20,326 posts
  • Город:Москва

GiFTeD
   1

  • меня зовут Себастьян Перейро, торговец чёрным деревом.
  • Активные пользователи
  • 1
  • 2,070 posts
  • Город:Москва
  • Интересы:IT, картинг, автоспорт
  • Машина:MT 2.0 Sedan Carbon grey

DamnEd-cf    0

  • Частый гость
  • Пользователи
  • 0
  • 58 posts
  • Город:Москва
  • Машина:Black m3 бэтмобиль)

groen    0

  • CarPCюшка
  • Пользователи
  • 0
  • 763 posts
  • Город:столица златоглавая
  • Машина:SPORTёныш не до SPORTонный

Andreanich    1

  • Опытный маздовод
  • Пользователи
  • 1
  • 204 posts
  • Город:Москва ЮВАО—Муром
  • Машина:М3 1.6AT Black Silver Line Гос.номер *—**33

AWE    0

  • Маздовод-новичок
  • Пользователи
  • 0
  • 44 posts

mazdyk    0

  • Постоянный маздовод
  • Пользователи
  • 0
  • 168 posts
  • Город:Питер
  • Интересы:секс,бокс, джаз(немного)
  • Машина:1,6 матрены с ручкой

msla    0

  • Маздовод-новичок
  • Пользователи
  • 0
  • 38 posts
  • Машина:M3 1.6 AT touring 2008 sedan aurora blue

puritz    2

  • Не нуждаюсь в представлении
  • Активные пользователи
  • 2
  • 1,725 posts
  • Город:Москва, Останкино
  • Машина:vRS

ParadoKS    0

  • Маздовод-новичок
  • Пользователи
  • 0
  • 10 posts
  • Машина:MAZDA 3 (седан), 1.6 АКПП, 2004г.

FONAREV    0

  • Опытный маздовод
  • Пользователи
  • 0
  • 216 posts

Ondrik    0

  • апа_тичен
  • Активные пользователи
  • 0
  • 5,380 posts
  • Город:Москва
  • Интересы:Спортивная рыбалка, хоккей
  • Машина:офигенная

LinX    0

  • Частый гость
  • Пользователи
  • 0
  • 74 posts
  • Город:Москва

Ondrik    0

  • апа_тичен
  • Активные пользователи
  • 0
  • 5,380 posts
  • Город:Москва
  • Интересы:Спортивная рыбалка, хоккей
  • Машина:офигенная

mazdaclub.cc

Мазда 3 предохранитель прикуривателя


Где находится предохранитель прикуривателя? — Архив тем

Отправлено 28 Май 2012 — 12:12

Подскажите где находится предохранитель прикуривателя (переднего). Замкнул и теперь прикуриватель не работает. Под капотом нашел блок с предохранителями все проверил все целые((((.

Сообщение отредактировал Soller: 28 Май 2012 — 12:13

Отправлено 28 Май 2012 — 12:55

слева на стенке торпеды лючек такой, посмотри там

Отправлено 28 Май 2012 — 13:04

Подскажите где находится предохранитель прикуривателя (переднего). Замкнул и теперь прикуриватель не работает. Под капотом нашел блок с предохранителями все проверил все целые((((.

в мануале се написано

Отправлено 28 Май 2012 — 13:42

Посмотрю в мануале, а если не тяжело объясните где этот предохранитель (мануала мож нет, машина жены).

Отправлено 28 Май 2012 — 13:59

F1 — вентилятор системы охлаждения F2 — усилитель рулевого управления F3 — диагностический разъем, обогрев заднего стекла, дворники и омыватель лобового стекла, указатели поворотов и аварийная сигнализация, люк, головной свет, электростеклоподъемники, электрозамок дверей F4 — головной свет F5 — печка F6 — система подогрева свечей(дизель) F7 — блоки ABS и DSC F8 — блоки ABS и DSC F9 — система управления двигателем (для всех) F10 — не используется F11 — по ключу зажигания: подогрев топлива (дизель), стартер, система управления двигателем, топливный датчик (дизель), блоки ABS, DSC, EPHAS (электрогидроусилитель), климатическая установка, подогрев сидений, обогрев заднего стекла, обогрев наружных зеркал, люк, иммобилайзер, электростеклоподъемники, электрокорректор фар, головной свет, все дворники и омыватели (в т.ч. омыватель фар), прикуриватель, автомагнитола, навигация, панель приборов и информационный дисплей F12 — стартер F13 — то же, что и F11 F14 — система управления двигателем (дизель) F15 — вентилятора салона F16 — система управления двигателем (дизель) F17 — обогрев заднего стекла F18 — аудиосистема (Bose) F19 — блоки ABS и DSC F20 — передние ПТФ F21 — клаксон F22 — не используется F23 — подогрев топлива (дизель), омыватель фар F24 — топливный насос F25 — EPHAS (электрогидроусилитель) F26 — компрессор кондиционера F27 — система зарядки АКБ (генератор) F28 — система управления двигателем (дизель) F29 — не используется F30 — система управления двигателем, датчик топлива (дизель) F31 — внутреннее освещение, подсветка аудиосистемы, электрозамок дверей F32 — не используется F33 — система управления двигателем F34 — система управления двигателем (инжектор) F35 — система управления двигателем F36 — cистема управления двигателем R1 – реле ПТФ R2- реле клаксона R3 – реле обогрева заднего стекла R4 – ETV ?? R5 – реле подогрева топлива (дизель) R6 – реле топливного насоса R7 – не используется R8 — не используется R9 – реле омывателя фар R10 – реле вентилятора R11 – реле кондиционера R12 – glow relay (не понял, но для дизеля) R13 – реле стартера R14 – «главное реле», реле системы управления двигателем. Схема блока предохранителей под бардачком F37 — центральный замок (двойная блокировка) F38 — не используется F39 – дальний свет, левая фара F40 – дальний свет, правая фара F41 — не используется F42 — не используется F43 – прикуриватель F44 – ГУ (автомагнитола), информационный дисплей F45 — эл.привод наружных зеркал заднего вида F46 – габаритные огни передней и задней фары, подсветка номера (правые лампы) F47 — диагностический разъем F48 — не используется F49 – электрозамок дверей F50 – питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация F51 — головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла F52 – люк F53 – дворники и омыватели (ветровое и заднее стекла) F54 — не используется F55 – эл.стеклоподъемник передний правый F56 – эл.стеклоподъемник передний левый F57 – не используется (заводская сигнализация) F58 – обогрев наружных зеркал заднего вида F59 — не используется F60 – ближний свет, правая фара F61 – ближний свет, левая фара F62 – не используется F63 – не используется F64 — не используется F65 – подушки безопасности F66 – иммобилайзер, электрокорректор фар, дворники и омыватель лобового стекла, панель приборов F67 – блоки ABS, DSC, EPHAS, подогрев топлива (дизель) F68 — дворники и омыватель ветрового стекла F69 — система управления двигателем, диагностический разъем F70 – электростеклоподъемники, дворники и омыватель лобового стекла, датчик дождя F71 — не используется F72 — не используется F73- не используется F74 – подогрев сидений F75 — электрозамок дверей F76 — климат контроль (конд-р, печка), обогрев заднего стекла F77 – эл.стеклоподъемник задний (левый) F78 – эл.стеклоподъемник задний (правый) F79 — система управления двигателем, фара заднего хода F80 – люк F81 — габаритные огни, подсветка номера (лампы левой стороны) F82 – освещение салона F83 – не используется F84 – не используется F85 – не используется F86 — не используется

Отправлено 28 Май 2012 — 16:27

т.е. блок предохранителей под бардачком. Предохранитель прикуривателя F43 (все это на мазде нью)

Отправлено 29 Май 2012 — 10:07

т.е. блок предохранителей под бардачком. Предохранитель прикуривателя F43 (все это на мазде нью)

Нету на ньюшке блока предохранителей под бардачком! под капотом и с водительской стороны, и там и там на крышкам все расписано — что за что отвечает!

Отправлено 29 Май 2012 — 21:49

В районе водительской двери в лючке предов…два синих(15А) преда…один на передний прикуриватель,другой на розетку в подлокотнике!

Отправлено 30 Май 2012 — 00:56

при покупке машины в руки выдается мануал …. я лично прочитал больше половины ))интересно было изучить что да как )))всем советую почитать кто еще не прочитал))

Отправлено 30 Май 2012 — 00:59

при покупке машины в руки выдается мануал …. я лично прочитал больше половины ))интересно было изучить что да как )))всем советую почитать кто еще не прочитал))

блин а мой мануал пролетел пол комнаты прямо в помойное ведро ))))))))))

Отправлено 31 Май 2012 — 22:35

при покупке машины в руки выдается мануал …. я лично прочитал больше половины ))интересно было изучить что да как )))всем советую почитать кто еще не прочитал))

блин а мой мануал пролетел пол комнаты прямо в помойное ведро ))))))))))Какой у тебя интересный мануал, а мой не хрена не летает. Засел под докаткой и не высовывается.

mazda3.ru

Схема предохранителей Mazda 3 2003

Помогло 68442 раз  |   Распечатать

Для 1-го поколения

Первое поколение (1rd generation) машины было оборудовано — двумя блоками реле и предохранителей. На автомобилях Мазда 3 2003, 2004, 2005, 2006, 2007, 2008 и 2009 года выпуска эти блоки расположены — под капотом и — в салоне машины.

Схема расположения блоков в машине

Для замены перегоревшего реле прикуривателя необходимо — открыть салонный блок предохранителей, а для ремонта ближнего света предохранители — под капотом.

Давайте рассмотрим где находятся каждый из блоков и разберем все схемы предохранителей.

1. Блок предохранителей под капотом

Расположение блока под капотом

Блок предохранителей с права от мотора с открытой крышкой

Открытый блок с предохранителями

Открытый блок с предохранителями

Схема моторного блока предохранителей с обозначениями

Предохр.

Клемма

Сила тока (А)

Назначение

F1

FAN

40A

Вентилятор охлаждения

F2

P/ST

80A

EH PAS (рулевой усилитель)

F3

BTN

40A

Защита различных электрических цепей

F4

HEAD

40A

Предохранитель фары Мазда3

F6

GLOW

60A

Свечи накаливания

F7

ABS1

30A

Антиблокировочная тормозная система (ABS), противозаносная система (DSC)

F8

ABS2

20A

Антиблокировочная тормозная система (ABS), противозаносная система (DSC)

F9

ENGINE

30A

Защита различных электрических цепей

F10

—

—

nskgauto.ru

Mazda 3 | Блоки предохранителей и реле

№ предохранителя

Сила тока, А

Защищаемые цепи

1

10

Выключатель кондиционера, выключатель обогрева заднего стекла

2

10

Левая передняя лампа габаритного света, левый задний фонарь

3

10

Комбинация приборов

4

10

Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом

5

10

Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации

6

10

Правая передняя лампа габаритного света, правый задний фонарь, левая (правая) лампа освещения номерного знака

7

10

Резистор предвозбуждения, комбинация приборов, ЭБУ временной задержкой и охранной сигнализацией, таймер сигнализации непристегнутого ремня безопасности

8

15

Прикуриватель

9

10

Генератор, ЭБУ электроусилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л), датчик скорости движения, выключатель рычага селектора АКП

10

10

ЭБУ подушек безопасности

11

20

Реле запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя

12

15

Электродвигатель очистителя заднего стекла, блок подрулевых переключателей

13

10

Реле стартера, реле охранной сигнализации

14

—

Не используется

15

10

Блок управления системой освещения дневного движения

16

20

Выключатель обогрева левого (правого) переднего сиденья

17

10

Выключатель обогрева заднего стекла, ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира)

18

15

Катушка зажигания, конденсатор

19

15

Реле стеклоподъемников, выключатель стоп-сигнала

20

15

Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией

21

20

Электродвигатель очистителя ветрового стекла, блок подрулевых переключателей

22

10

Реле заднего противотуманного света

23

10

Реле противотуманных фар, реле стеклоподъемников, ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар

24

10

Реле вентилятора салона, блок управления люком крыши

25

30

Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией

26

15

Правая фара

27

10

Реле противотуманных фар

28

15

Левая фара, комбинация приборов

29

15

Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема, ЭБУ временной задержкой и охранной сигнализацией, датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши

automn.ru

Мазда 3 блок предохранителей


Блок предохранителей Mazda 3

Рассмотрены автомобили Mazda 3, Axela первого поколения, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска

Где находится блок предохранителей и реле

под капотом цифра 8

Для доступа к предохранителям и реле потяните за рычажок на задней части блока и поднимите крышку

На внутреннюю сторону крышки нанесена схема расположения предохранителей

Расшифровка

Цвет предохранителя

Максимальная сила тока, А

серый

2

светло-коричневый

5

коричневый

7,5

красный

10

светло-голубой

15

желтый

20

светло зелёный

30

оранжевый

40

№

Обозначение

A

Защищаемые цепи

F1

FAN

40

Электровентилятор системы охлаждения

F2

P/ST

80

Электронасос гидроусилителя рулевого управления*

F3

BTN

40

Цепи питания различных электропотребителей: диагностический разъем, аварийная сигнализация, передний стеклоочиститель и стеклоомыватель. центральный замок, габаритное освещение

F4

HEAD

40

Фары

F5

PTC

80

Цепь РТС

F6

—

Резерв

F7

ABS 1

30

АБС, система курсовой устойчивости**

F8

ABS 2

20

АБС, система курсовой устойчивости**

F9

ENGINE

30

Реле электронной системы управления двигателем (силовая цепь)

N

Обозначение

A

Защищаемые цепи

F10

—

Резерв

F11

IG KEY 1

30

Выключатель (замок) зажигания (цепи электропотребителей, подключаемые при включении зажигания и нс отключаемые при включении стартера)

F12

STARTER

20

Втягивающее реле стартера

F13

IG KEY 2

30

Выключатель (замок) зажигания (цепи электропотребителей, подключаемые при включении зажигания и отключаемые при включении стартера)

FI4

—

Резерв

F15

HEATER

40

Климатическая установка

F16

—

Резерв

F17

DEFOG

40

Обогрев заднего стекла

F18

—

Резерв

F19

ABS IG

10

АБС, система курсовой устойчивости**

F20

FOG

15

Противотуманные фары

F21

HORN

15

Звуковой сигнал

F22

—

Резерв

F23

(H/CLEAN)

20

Омыватсльфар**

F24

F/PUMP

15

Топливный насос

F26

A/C MAG

10

Электромагнитная муфта компрессора кондиционера

F27

(ALT)

10

Генератор

F28

—

Резерв

F29

—

Резерв

F30

ENG + B

10

Электронная система управления двигателем

F3I

ROOM

15

Цепи питания различных элсктропотрсбитслсй: щиток приборов, центральный за­мок, внутреннее освещение и подсветка приборов и органов управления

F32

(ENG BAR 4)

10

Электронная система управления двигателем

F33

(ENG BAR 3)

10

Электронная система управления двигателем

F34

EGIING

10

Электронная система управления двигателем

F35

ENG BAR 1

10

Электронная система управления двигателем

F36

ENG BAR 2

10

Электронная система управления двигателем

Реле монтажного блока в моторном отсеке

N

Обозначение

Включаемые цепи

1

(FOG)

Противотуманные фары

2

HORN

Звуковой сигнал

3

DEFOG

Обогрев заднего стекла

4

(ETV)

Цель ETV

5

(F/WARM)

Цепь подогрева

6

(CIRCUIT)

Топливный насос

7

—

Резерв

8

—

Резерв

9

(H/CLEAN)

Омыватель фар

10

HEATER

Элсктровснтилятор климатической установки

11

(A/C)

Электромагнитная муфта компрессора кондиционера

12

Резерв

13

STARTER

Втягивающее реле стартера

14

MAIN

Электронная система управления двигателем

Монтажный блок предохранителей и реле в салоне расположен под панелью приборов

Для получения доступа, необходимо извлечь пластмассовый держатель правой накладки тоннеля пола и снять ее

Отожмите два пластмассовых держателя крепления крышки блока и снимите ее

Поверните на 90 градусов два фиксатора крепления блока и опустите монтажный блок вниз

расшифровка

N

Обозначение

A

Назначение предохранителей

F37

(D/LOCK 2)

15

Центральный замок

F38

—

Резерв

F39

HEAD HIGH L

10

Дальний свет (левая фара)

F40

HEAD HIGH R

10

Дальний свет (правая фара)

F41

—

Резерв

F42

—

Резерв

F43

CIGAR

15

Прикуриватель

F44

RADIO

7.5

Аудиосистема

F45

MIRROR

10

Электропривод зеркал

F46

TAIL R

7.5

Габаритное освещение (правая сторона)

F47

OBD

10

Диагностический разъём

F48

—

Резерв

F49

(TR/LOCK)

20

Цепь замка

F50

CPU PWR

10

Блок управления электрооборудованием

F51

HAZARD

15

Указатели поворота и аварийная сигнализация

F52

(SUN ROOF)

20

Люк в крыше

F53

WASHER

20

Стеклоомыватель

F54

—

Резерв

F55

P/WIND R

30

Электростеклоподъёмники

F56

P/WINDL

30

Электростеклоподъёмники

F57

(ALARM)

7.5

Охранная система

F58

(M/DEF)

7.5

Цепь обогрева

F59

—

Резерв

F60

HEAD LOW R

15

Ближний свет (правая фара)

F6I

HEADLOWL

15

Ближний свет (левая фара)

F62

—

Резерв

F63

_

Резерв

F64

—

Резерв

F65

SAS

10

Система подушек безопасности

F66

METER

10

Иммобилайзер, щиток приборов, система блокировки ключа в замке за­жигания, стеклоочиститель и стеклоомыватсль

F67

IGNITION

20

АБС, система курсовой устойчивости* *, электронасос гидроусилителя рулевого управления*

F68

WIPER

20

Стеклоочиститель и стеклоомыватель

F69

ENGINE

20

nskgauto.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
