Схема предохранителей мазда 3: Mazda 3 bk предохранители
1. Блок предохранителей под капотом

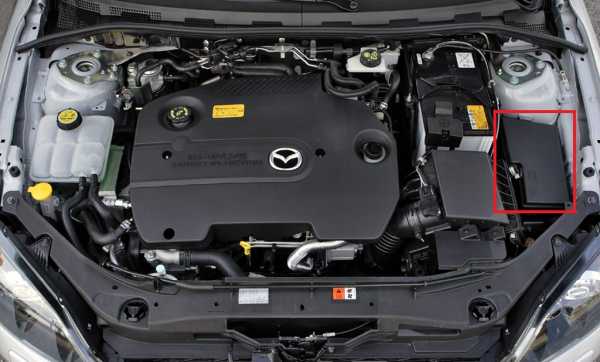

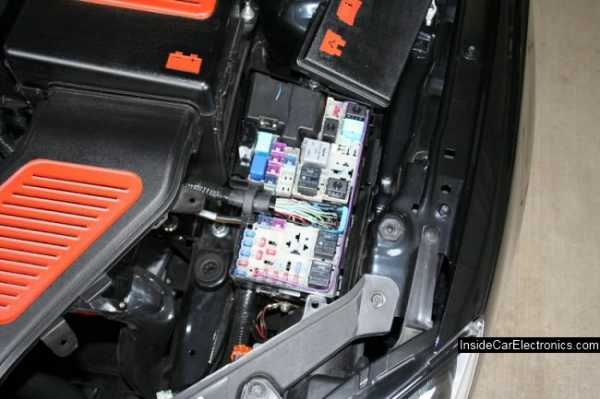

Расположение блока под капотом
Блок предохранителей с права от мотора с открытой крышкой

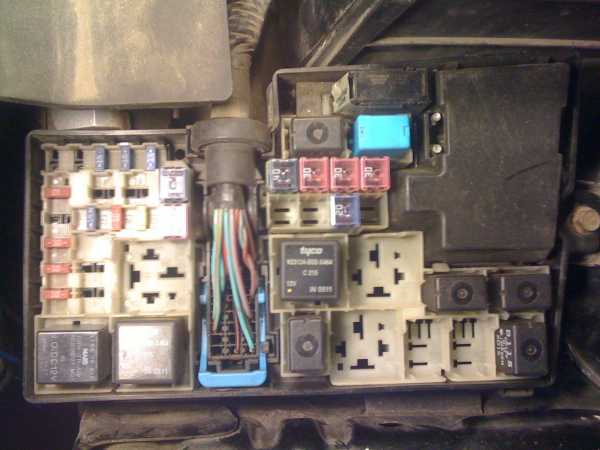

Открытый блок с предохранителями

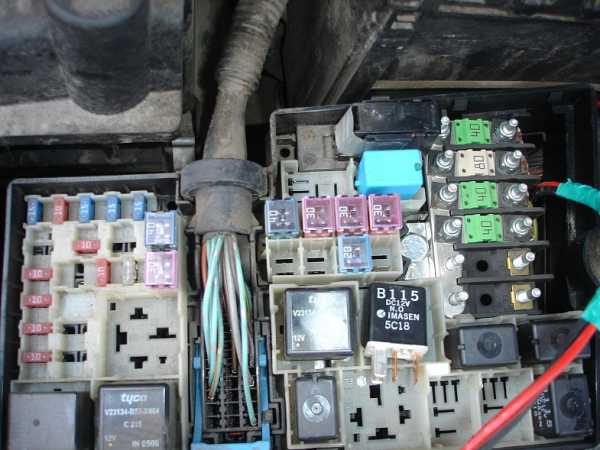

Открытый блок с предохранителями

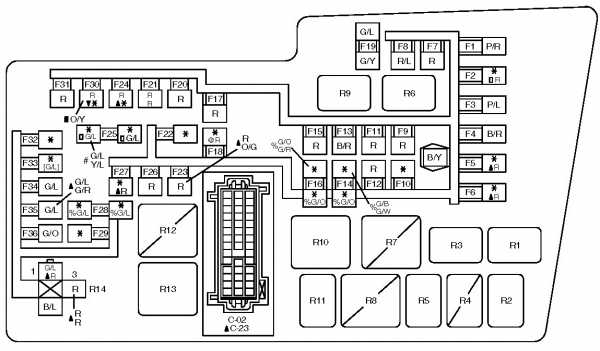

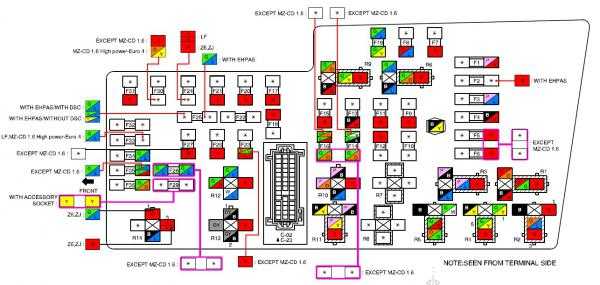

Схема моторного блока предохранителей с обозначениями
Предохр. | Клемма | Сила тока (А) | Назначение |
Вентилятор охлаждения | |||
EH PAS (рулевой усилитель) | |||
Защита различных электрических цепей | |||
Предохранитель фары Мазда3 | |||
Свечи накаливания | |||
Антиблокировочная тормозная система (ABS), противозаносная система (DSC) | |||
Антиблокировочная тормозная система (ABS), противозаносная система (DSC) | |||
Защита различных электрических цепей | |||
Не используется | |||
Выключатель зажигания | |||
Муфта стартера | |||
Выключатель зажигания | |||
Свечи накаливания | |||
Вентилятор салона | |||
GLOW 2 | Свечи накаливания | ||
| Электрический обогреватель заднего стекла | |||
Аудиосистема (автомобили, оснащенные аудиосистемой BOSE) | |||
Антиблокировочная тормозная система (ABS), противозаносная система (DSC) | |||
Передние противотуманные фары | |||
Звуковой сигнал | |||
Дневное освещение | |||
Предохранитель омывателя фар. подогревателя топлива Мазда-3 | |||
Топливный насос | |||
P/ST IG | Предохранитель рулевого усилителя (ГУР) | ||
A/C MAG | Кондиционер воздуха | ||
ALT/TCM 1GA | Генератор/Блок управления противобуксовочной системой | ||
Прикуриватель | |||
ENG+B | Блок РСМ, блок управления дозированием и подачей топливной присадки | ||
Плафоны освещения салона | |||
ENG BAR 4 | Датчики концентрации кислорода | ||
ENG BAR 3 | Датчики концентрации кислорода | ||
Предохранитель форсунки | |||
ENG BAR 1 | Защита различных электрических цепей | ||
ENG BAR 2 | Блок РСМ, топливный насос |
Реле | |
Местоположение | Обозначение |
| реле ПТФ | |
| реле клаксона | |
| реле обогрева заднего стекла | |
| ETV цепь | |
| реле подогрева топлива (дизель) | |
| реле топливного насоса | |
| не используется | |
| не используется | |
| реле омывателя фар | |
| реле вентилятора | |
| реле кондиционера | |
| Резерв | |
| реле стартера | |
| реле системы управления двигателем. | |
2. Блок предохранителей в салоне под бардачком

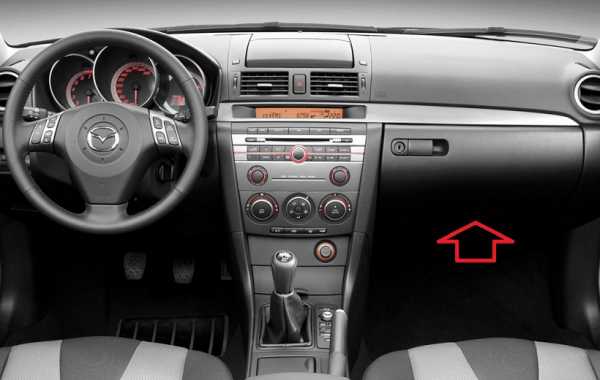

Расположение блока с предохранителями в салоне машины

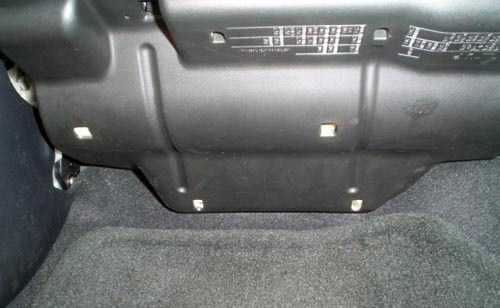

Блок с предохранителями закрыт кожухом под бардачком

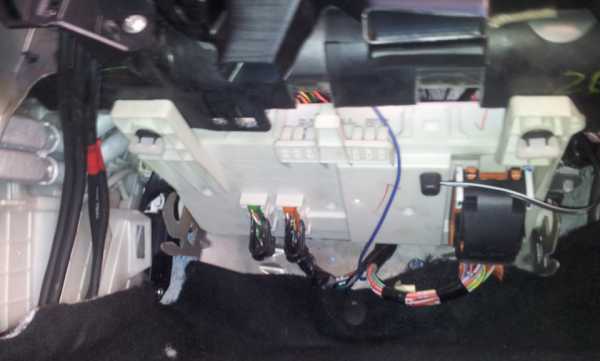

Блок с предохранителями со снятым кожухом

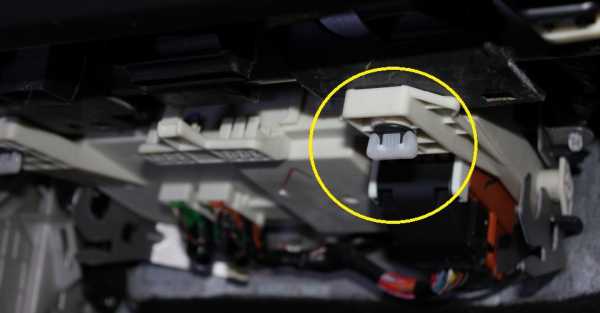

Защелка открывающая блок с предохранителями

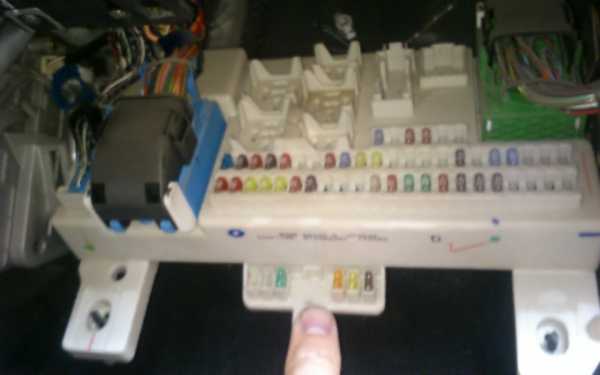

Открытый блок с предохранителями под бардачком
Отсоединенный блок с предохранителями

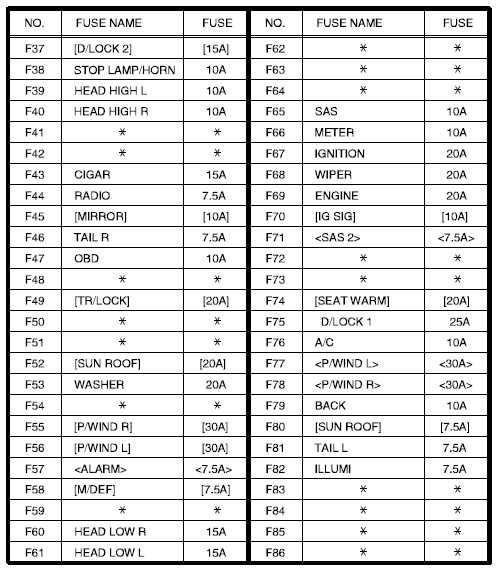

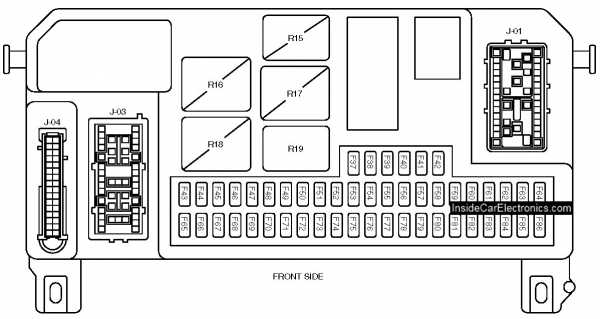

Схема салонного блока предохранителей с обозначениями
Предохр. | Клемма | Сила тока (А) | Назначение | |
D/LOCK 2 | Система двойной блокировки замков | |||
STOP LAMP/ HORN | Предохранитель стоп-сигнала, звуковой сигнал | |||
HEAD HIGH L | Фара дальнего света (левая) | |||
HEAD HIGH R | Фара дальнего света (правая) | |||
резерв | ||||
резерв | ||||
Прикуриватель | ||||
7,5 A | Аудиосистема | |||
Предохранитель электрическго привода регулировки зеркал заднего вида в блоке Mazda 3 | ||||
7,5 A | Задний габаритный фонарь (правый), передний габаритный фонарь (правый), Фонари освещения регистрационного знака | |||
Защита различных электрических цепей | ||||
TR — LOCK | 20 A | |||
питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация | ||||
головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла | ||||
SUN ROOF | 20 A | Вентиляционный люк в крыше | ||
20 A | Очиститель и омыватель ветрового стекла | |||
резерв | ||||
P/WIND R | 30 A | Выключатель стеклоподъемника (правый) | ||
P/WIND L | 30 A | Выключатель стеклоподъемника (левый) | ||
7,5 A | Охранная сигнализация | |||
7.5 A | Электрические обогреватели наружных зеркал Mazda | |||
HEAD LOW R | Фара ближнего света (правая), корректор фар | |||
HEAD LOW L | Фара ближнего света (левая) | |||
Система подтек безопасности | ||||
Приборная панель, противоугонная система (иммобилайзер) | ||||
20 A | Антиблокировочная система (ABS), противозаносная система (DSC), EHPAS | |||
20 A | Очиститель и омыватель ветрового стекла | |||
20 A | Для защиты различных электрических цепей | |||
Предохранитель автоматического стеклоочистителя, выключателя стеклоподъемника в Мазде 3 | ||||
7,5 A | ||||
SEAT WARM | 20 A | Подогреватели сидений | ||
D/LOCK 1 | 25 A | Центральный электрический замок | ||
Кондиционер воздуха, блок управления отопителем | ||||
P/WIND L | 30 A | Выключатель стеклоподъемника (левый) | ||
P/WIND R | 30 A | Выключатель стеклоподъемника (правый) | ||
Фонари заднего хода | ||||
SUN ROOF | 7,5 A | Вентиляционный люк в крыше | ||
7,5 A | Задний габаритный фонарь (левый), передний габаритный фонарь (левый) | |||
7,5 A | Предохранитель подсветки панели управления | |||
не используется | ||||
не используется | ||||
не используется | ||||
не используется |
Реле | |
Местоположение | Обозначение |
| Резерв | |
| Резерв | |
| Резерв | |
| Резерв | |
| Резерв | |
| Резерв (реле встроен в блок предохранителей) | |
| Резерв (реле встроен в блок предохранителей) | |
| Резерв (реле встроен в блок предохранителей) | |
| Ближный свет фар (реле встроен в блок предохранителей) | |
| Блокировка перемещения селектора АКП (реле встроен в блок предохранителей) | |
| Первая скорость работы переднего стеклоочистителя (реле встроен в блок предохранителей) | |
| Вторая скорость работы переднего стеклоочистителя (реле встроен в блок предохранителей) | |
| Дальний свет фар (реле встроен в блок предохранителей) | |
| Габаритное освещение (реле встроен в блок предохранителей) | |
| Резерв (реле встроен в блок предохранителей) | |
| Резерв (реле встроен в блок предохранителей) | |
| Центральный замок, блокировка замков (реле встроен в блок предохранителей) | |
| Центральный замок, разблокировка замков (реле встроен в блок предохранителей) | |
| Резерв (реле встроен в блок предохранителей) | |
| Резерв (реле встроен в блок предохранителей) | |
Как выглядят исправный и перегоревший предохранители
Жгуты с проводами салонного блока предохранителей
Всего на салонном блоке предохранителей — шесть шлейфов для подключения жгутов с проводами. Три с одной стороны и три с другой.

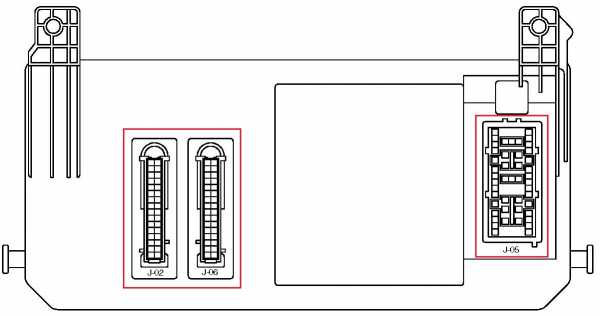

Расположение жгутов с проводами в салонном блоке предохранителей

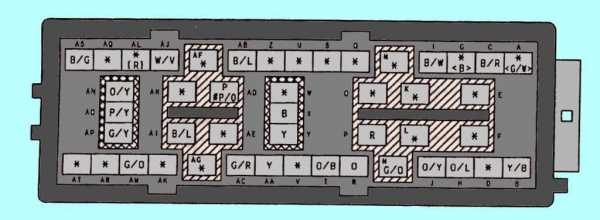

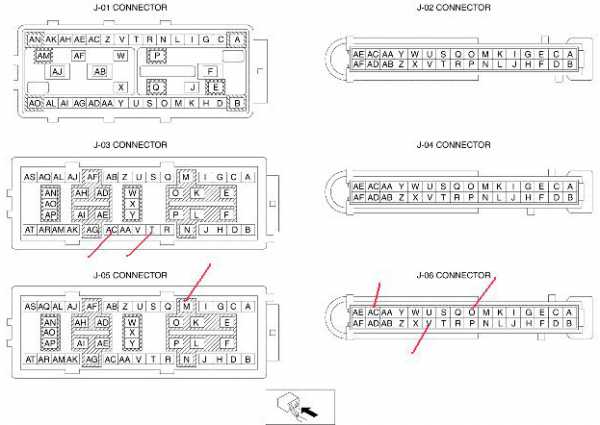

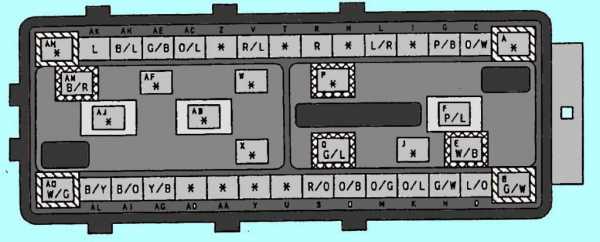

Схема 6-ти жгутов блока для подключения проводов
Теперь рассмотрим назначение жгутов и коннектеров подробнее.
J -01 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)
* неиспользуемый

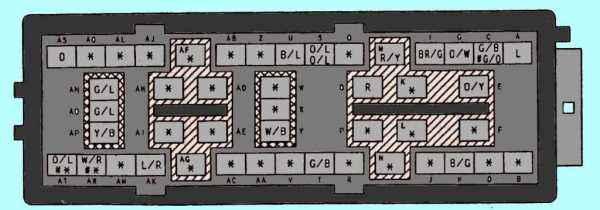

Схема 6-ти жгутов блока для подключения проводов
J — 03 ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ (I)
( ) модели с корректором фар
АТХ
*неиспользуемый
#модели с системой автоматического управления освещением
Схема 6-ти жгутов блока для подключения проводов
J-05 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)
# 4SD
* неиспользуемый
Схема 6-ти жгутов блока для подключения проводов
J-02 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)
# кондиционер с автоматическим управлением
* неиспользуемый
Схема 6-ти жгутов блока для подключения проводов
J — 0 4 ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ (I)
( ) модели с системой автоматического управления освещением
# кондиционер с автоматическим управлением
* неиспользуемый
Схема 6-ти жгутов блока для подключения проводов
J — 06 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)
# 4SD
* неиспользуемый
Схема 6-ти жгутов блока для подключения проводов
Смотрите так же
Cхемы блоков предохранителей для Мазда 3 2-го поколения (2009 — 2013)
Cхемы блоков предохранителей для Мазда 3 3-го поколения (2013 +) Этой инструкцией воспользовались: 127868 раз.
Об авторах
Дополнительно
>Схема предохранителей мазда 3
Схема предохранителей Mazda 3 2013
Помогло 8899 раз | Распечатать
Для 3-го поколения
Всего на Mazda 3 в кузове 2013, 2014, 2015+ года выпуска — два блока с предохранителями и реле. Ниже указано расположение всех блоков для третьего поколения (3rd generation).
Схема расположения блоков в кузове машины
Рассмотрим схему каждого блока отдельно — за что отвечают предохранители в них.
Расположение блока под капотом
Как открывается крышка блока под капотом
Блок с предохранителями без крышки под капотом
Блок с предохранителями без крышки, цвета предохранителей
Обозначения на крышке от блока

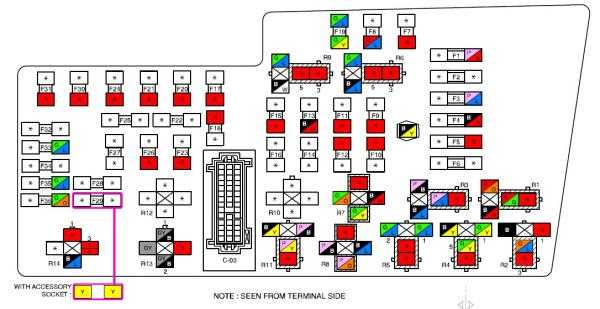

Схема с обозначениями блока предохранителей и реле
Предохр. | Клемма | Сила тока (А) | Назначение |
15 A | Противотуманные фары | ||
H/L HI | 20 A | Фары дальнего света | |
20 A | — | ||
10 A | Тормозные огни | ||
15 A | Дополнительный свет (накладки) | ||
7.5 A | Система управления двигателя | ||
FUEL WARM | — | — | |
25 A | Предупреждающая FL шайб, Turn сигнальные огни | ||
30 A | ABS, система динамического контроля стабильности | ||
— | — | ||
7.5 A | Аудио система второй вариант | ||
25 A | Аудио система Bose® (при наличии в комплектации) | ||
15 A | Аудио система первый вариант | ||
FUEL PUMP | 15 A | Топливная система, топливный насос | |
HID R DRL | 15 A | Фара правая(RH) *1 , Дневные ходовые огни | |
AT PUMP | — | — | |
15 A | Гудок, клаксон | ||
15 A | Задние фонари, фонари номерного знака, стояночные фонари, передние фары боковые габаритные | ||
— | — | — | |
15 A | Cистемы контроля управления TRANSAXLE | ||
15 A | Задний стеклоочиститель | ||
7.5 A | Кондиционер | ||
15 A | Система управления двигателя | ||
15 A | Система управления двигателя | ||
15 A | Система управления двигателя | ||
GLOW SIG | — | — | |
20 A | Система управления двигателя | ||
20 A | Омыватель и очиститель переднего стекла | ||
DCDC REG | — | — | |
— | — | — | |
ADD FAN DE | — | — | |
30 A | Электростеклоподъемники | ||
H/L LOW R | 15 A | Фара ближнего света правая (RH) *2 | |
H/L LOW L HID L | 15 A | Фара левая (LH) *1 , Фара ближнего света левая (LH) *2 | |
10 A | Панель приборов | ||
30 A | Для защиты различных цепей | ||
— | — | — | |
FAN DE | — | — | |
DCDC DE | — | — | |
7.5 A | Воздушный мешок | ||
ENGINE. IG1 | 15 A | Система управления двигателя | |
C/U IG1 | 15 A | Для защиты различных цепей | |
— | — | — |
*1 С ксеноновыми фарами *2 С галогенными фарами
2. Блок предохранителей в салоне слева от ног водителя

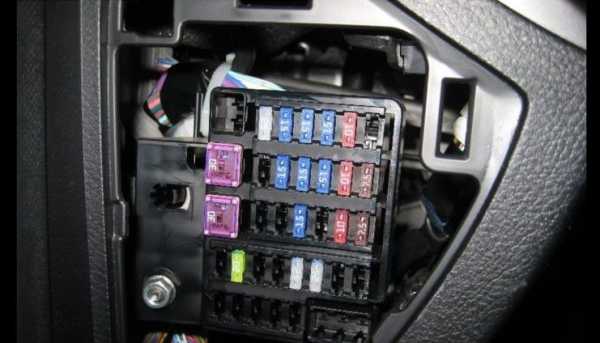

Расположение блока с предохранителями в салоне
Как открыть крышку с предохранителями
Схема блока предохранителей в салоне
Предохр. | Клемма | Сила тока (А) | Назначение |
P.SEAT D | 30 A | Регулировка сиденья | |
25 A | Дверной замок | ||
25 A | Электростеклоподъемники | ||
SEAT WARM | 20 A | Подогрев сидений | |
15 A | Монтажные коробки | ||
15 A | Датчик веса сидений | ||
10 A | Люк | ||
7.5 A | Зеркала заднего вида | ||
— | — | ||
7.5 A | Регулировка зеркал | ||
15 A | Монтажные коробки | ||
AT IND | 7.5 A | Индикатор переключения передач AT | |
— | — | — | |
— | — | — | |
— | — | — |
Как выглядят исправный и перегоревший предохранители
Смотрите так же Cхемы блоков предохранителей для Мазда 3 1-го поколения (2003-2009) Cхемы блоков предохранителей для Мазда 3 2-го поколения (2009 — 2013) Этой инструкцией воспользовались: 8899 раз.
В опросе уже ответили 2967 человек. | Технический отдел AGОб авторах |
Дополнительно
| Другие инструкции | Авторазборки в вашем городе | Обсудите на форуме |
Сохраняйте у себя полезные материалы!
Схема предохранителей Мазда 3
Картинка становится интерактивной при наведении курсора.
Предохранители Мазда 3 (второе поколение, 2010-2013) защищают разные электрические цепи авто и имеют различный номинал — силу тока в амперах. Чтобы их было удобно различать, они маркируются различными цветами. Замена предохранителей делается по схеме расположения, где указано, какой предохранитель за что отвечает. Подобную схему можно увидеть здесь.
Коричневые (7.5 А) защищают: кондиционер воздуха (клемма A\C MAG), АБС (клемма ABS IG), подсветку панели приборов (клемма ILLUM) и различные цепи (клемма BTN 2).
Красный (10 А) защищает: систему управления двигателем (клемма ENG + B).
Синие (15 А) защищают: противотуманные фары или ПТФ (клемма FOG), вентиляционный люк (клемма SUNROOF), освещение салона ( клемма ROOM), систему TCM (клемма TCM), звуковой сигнал (HORN), фонари стоп-сигналов ( клемма STOP), фары ближнего света (клеммы H/LLOLH и H/LLORH), габариты (клемма TAIL), блок управления PCM (клемма ENG BAR), привод дросельной заслонки (клемма ETV).
Желтые (20 А) защищают: вентилятор охлаждения ( клемма FAN2), фары дальнего света (клемма H\L HI), омыватель фар ( клемма H\L WASH), систему DSC (клемма DSC), блок управления PCM (клемма ENG BAR 2).
Серый (25 А) защищает: топливную систему (клемма FUEL PUMP).
Вишневые (прозрачные и квадратные на 30 А) защищают: форсунки (клемма INJ), обогреватель заднего стекла ( клемма R.DEF).
Синие (прозрачные и квадратные на 40 А) защищают: систему охлаждения двигателя (клемма ENG MIAN), обогреватели ветрового стекла (клеммы EDEFRH и EDEFLH), вентилятор охлаждения (клеммы FAN 1).
Красный (прозрачный и квадратный на 50 А) защищает: различные электрические цепи (клемма BTN 1).
Коричневый (прозрачный и квадратный на 80 А) защищает: электрогидравлический рулевой усилитель (клемма EHPAS)
Предохранители и реле Mazda 3 2008-2013
Данное руководство рассчитано для автомобилей Mazda 3 с двигателями 1,6 л.
Блок предохранителей и реле в моторном отсеке.
Данный блок расположен возле аккумулятора.
Схема расположения предохранителей и реле в блоке.
| 1 | Реле ближнего света фар |
| 2 | — |
| 3 | Реле дальнего света фар |
| 4 | — |
| 5 | Реле электродвигателя вентилятора кондиционера/отопителя |
| 6 | Реле системы управления двигателем |
| 7 | — |
| 8 | Реле топливного насоса |
| 9 | — |
| 10 | Реле системы кондиционирования |
| 11 | Реле звукового сигнала |
| 12 | Реле обогревателя заднего стекла |
| 13 | Реле задних габаритов |
| F1 | (40A) Электродвигатель вентилятора системы охлаждения |
| F2 | (40A) Электронный блок управления двигателем |
| F3 | (50A) Основные цепи зажигания |
| F4 | (7,5А) Система кондиционирования |
| F5 | (20A) Дальний свет фар |
| F6 | (15A) Противотуманные фары |
| F7 | (20A) Омыватели фар |
| F8 | (15A) Люк |
| F9 | (40A) Обогреватель лобового стекла |
| F10 | (40A) Обогреватель лобового стекла |
| F11 | (40A) Электродвигатель вентилятора системы охлаждения |
| F12 | (15А) Лампы освещения салона |
| F13 | (15A) Электронный блок управления КПП |
| F14 | (20A) Система ABS/ESP |
| F15 | (7,5A) Основные цепи зажигания |
| F16 | — |
| F17 | (40А) Кондиционер/отопитель |
| F18 | (30A) Электронный блок управления двигателем |
| F19 | (30A) Обогреватель заднего стекла |
| F20 | (40A) Основные цепи зажигания |
| F21 | (40A) Основные цепи зажигания |
| F22 | (15A) Звуковой сигнал |
| F23 | (15A) стоп-сигналы |
| F24 | (10A) Система управления двигателем |
| F25 | (25А) Топливный насос |
| F26 | (40A) Система ABS/ESP |
| F27 | (20A) Подогреватель сидений |
| F28 | (80А) Усилитель рулевого управления |
| F29 | — |
| F30 | (7,5A) Система ABS/ESP |
| F31 | — |
| F32 | (15A) Ближний свет правой фары |
| F33 | (15A) Ближний свет левой фары |
| F34 | (7,5A) Подсветка комбинации приборов |
| F35 | (15A) Задние габариты |
| F36 | (15A) Система управления двигателем |
| F37 | (15A) Система управления двигателем |
| F38 | (20A) Система управления двигателем |
| F39 | (15A) Система управления двигателем |
Дополнительный блок предохранителей и реле в моторном отсеке.
Этот блок находится около основного блока.
Расшифровка:
| 1 | — |
| 2 | Реле омывателей фар |
| 3 | Реле задних противотуманных фонарей |
| 4 | — |
| F77 | (30А) Вентилятор системы охлаждения |
| F78 | (30А) Вентилятор системы охлаждения |
Блок предохранителей в салоне.
Он находится в левом торце приборной панели за пластиковой крышкой.
Схема расположения предохранителей в блоке.
Расшифровка:
| F40 | (30A) Аудиосистема |
| F41 | (30A) Электропривод сидений |
| F42 | (30A) Электропривод стеклоподъемников |
| F43 | (25A) Центральный замок |
| F44 | — |
| F45 | — |
| F46 | (15A) Замок рулевой колонки |
| F47 | (15A) Система SRS |
| F48 | — |
| F49 | (15A) Аварийная сигнализация |
| F50 | (15A) Основные цепи зажигания |
| F51 | (15A) Прикуриватель /разъем зарядки |
| F52 | (15A) Очиститель/омыватель заднего стекла |
| F53 | (15A) Прикуриватель /разъем зарядки |
| F54 | — |
| F55 | (10A) Электродвигатель вентилятора кондиционера/отопителя |
| F56 | (10A) Электропривод зеркал |
| F57 | (10A) Система запуска |
| F58 | — |
| F59 | Аудиосистема |
| F60 | (7,5A) Обогреватель зеркал заднего вида на дверях |
| F61 | (7,5A) Корректор фар |
| F62 | — |
| F63 | (20A) Система управления двигателем |
| F64 | — |
| F65 | — |
| F66 | — |
| F67 | — |
| F68 | — |
| F69 | (25A) Электропривод стеклоподъемников |
| F70 | — |
| F71 | (25А) Очиститель/омыватель лобового стекла |
| F72 | — |
| F73 | — |
Admin base-ex.com
evrasia-today.ru
схемы блоков предохранителей мазда3 G1 — Технические проблемы
JMZ BK12F5*# 500001—
JMZ BK12F6*# 500001—
JMZ BK12R6*# 500001—
JMZ BK12Y2*# 500001—
JMZ BK12Z2*# 500001—
JMZ BK12Z5*# 500001—
JMZ BK1462*# 500001—
JMZ BK14F5*# 500001—
JMZ BK14F6*# 500001—
JMZ BK14J2*# 500001—
JMZ BK14L6*# 500001—
JMZ BK14R6*# 500001—
JMZ BK14Y2*# 500001—
JMZ BK14Z2*# 500001—
JMZ BK14Z5*# 500001—
подкапотный блок:
Блок MPS
Дизель
F1 — вентилятор системы охлаждения
F2 — усилитель рулевого управления
F3 — диагностический разъем, обогрев заднего стекла, дворники и омыватель лобового стекла, указатели поворотов и аварийная сигнализация, люк, головной свет, электростеклоподъемники, электрозамок дверей
F4 — головной свет
F5 — печка
F6 — система подогрева свечей(дизель)
F7 — блоки ABS и DSC
F8 — блоки ABS и DSC
F9 — система управления двигателем (для всех)
F10 — не используется
F11 — по ключу зажигания: подогрев топлива (дизель), стартер, система управления двигателем, топливный датчик (дизель), блоки ABS, DSC, EPHAS (электрогидроусилитель), климатическая установка, подогрев сидений, обогрев заднего стекла, обогрев наружных зеркал, люк, иммобилайзер, электростеклоподъемники, электрокорректор фар, головной свет, все дворники и омыватели (в т.ч. омыватель фар), прикуриватель, автомагнитола, навигация, панель приборов и информационный дисплей
F12 — стартер
F13 — то же, что и F11
F14 — система управления двигателем (дизель)
F15 — вентилятора салона
F16 — система управления двигателем (дизель)
F17 — обогрев заднего стекла
F18 — аудиосистема (Bose)
F19 — блоки ABS и DSC
F20 — передние ПТФ
F21 — клаксон
F22 — не используется
F23 — подогрев топлива (дизель), омыватель фар
F24 — топливный насос
F25 — EPHAS (электрогидроусилитель)
F26 — компрессор кондиционера
F27 — система зарядки АКБ (генератор)
F28 — система управления двигателем (дизель)
F29 — розетка в подлокотнике
F30 — система управления двигателем, датчик топлива (дизель)
F31 — внутреннее освещение, подсветка аудиосистемы, электрозамок дверей
F32 — не используется
F33 — система управления двигателем
F34 — система управления двигателем (инжектор)
F35 — система управления двигателем
F36 — cистема управления двигателем
R1 – реле ПТФ
R2- реле клаксона
R3 – реле обогрева заднего стекла
R4 – ETV ??
R5 – реле подогрева топлива (дизель)
R6 – реле топливного насоса
R7 – не используется
R8 — не используется
R9 – реле омывателя фар
R10 – реле вентилятора
R11 – реле кондиционера
R12 – glow relay (не понял, но для дизеля)
R13 – реле стартера
R14 – «главное реле», реле системы управления двигателем.
Схема блока предохранителей под бардачком:
F37 — центральный замок (двойная блокировка)
F38 — стоп сигналы/звуковой сигнал
F39 – дальний свет, левая фара
F40 – дальний свет, правая фара
F41 — не используется
F42 — не используется
F43 – прикуриватель
F44 – ГУ (автомагнитола), информационный дисплей
F45 — эл.привод наружных зеркал заднего вида
F46 – габаритные огни передней и задней фары, подсветка номера (правые лампы)
F47 — диагностический разъем
F48 — не используется
F49 – электрозамок задней двери
F50 – питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация
F51 — головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла
F52 – люк
F53 – дворники и омыватели (ветровое и заднее стекла)
F54 — не используется
F55 – эл.стеклоподъемник передний правый
F56 – эл.стеклоподъемник передний левый
F57 – не используется (заводская сигнализация)
F58 – обогрев наружных зеркал заднего вида
F59 — не используется
F60 – ближний свет, правая фара
F61 – ближний свет, левая фара
F62 – не используется
F63 – не используется
F64 — не используется
F65 – подушки безопасности
F66 – иммобилайзер, электрокорректор фар, дворники и омыватель лобового стекла, панель приборов
F67 – блоки ABS, DSC, EPHAS, подогрев топлива (дизель)
F68 — дворники и омыватель ветрового стекла
F69 — система управления двигателем, диагностический разъем
F70 – электростеклоподъемники, дворники и омыватель лобового стекла, датчик дождя
F71 — не используется
F72 — не используется
F73- не используется
F74 – подогрев сидений
F75 — электрозамок дверей
F76 — климат контроль (конд-р, печка), обогрев заднего стекла
F77 – эл.стеклоподъемник задний (левый)
F78 – эл.стеклоподъемник задний (правый)
F79 — система управления двигателем, фара заднего хода
F80 – люк
F81 — габаритные огни, подсветка номера (лампы левой стороны)
F82 – освещение салона
F83 – не используется
F84 – не используется
F85 – не используется
F86 — не используется
P.S.: спасибо огромное maroc за помощь в создании темы.
Изменено пользователем Uran [238]mazda3.ru
Схема предохранителей Mazda 3
Помогите найти схему предохранителей для Mazda 3
Марка автомобиля
Mazda III
Вопрос
Собственно весь вопрос в теме. Нужна схема предохранителей на «тройку». Благодарю!
Ответ
Предохранители защищают различные электроцепи автомобиля. Визуально элементы представляют собой небольшие блочки в пластиковом корпусе различных цветов, благодаря чему их легко найти и заменить. Предохранители выпускаются с различными номиналами. Замена осуществляется по схеме расположения, поэтому актуально всегда иметь такую для своей марки и модели авто. В Mazda 3 есть два блока предохранителей: один в подкапотном пространстве, а второй – в салоне.
Рассмотрим, какие предохранители есть в блоке под капотом:
- Коричневые (7.5 ампера) защищают кондиционер (клеммаА\С MАG), ABS (клемма ABS IG), подсветку приборной панели (ILLUM) и другие вторичные цепи (клемма BТN 2).
- Красный (10 ампер) предохраняет систему управления мотором (ENG + B).
- Синие (15 ампер) защищают противотуманные фары (клемма FOG), вентиляционный люк (SUNROOF), подсветку салона (ROOM), систему ТСМ (одноименная клемма), гудок (HORN), задние фонари (клемма STOP), передние фары (H/LLOLH и H/LLORH), габариты (клемма TAIL), блок управления PCM (ENG BAR) и привод дросельной заслонки (клемма ETV).
- Желтые (20 ампер) защищают вентилятор в системе охлаждения (FAN2), фары дальнего света (Н\L НI), омыватель (Н\L WASH), систему DSC (одноименная клемма), блок управления PCM (ENG BAR 2).
- Серый (25 ампер) защищает непосредственно топливную систему (FUEL PUMP).
- Вишневые (прозрачные квадратной форы на 30 ампер) защищают форсунки (INJ), обогреватель стекол (R.DEF).
- Синие (прозрачные квадратной формы на 40 ампер) используются для защиты системы охлаждения мотора (ENG MIAN), обогревателя стекол (EDEFRH и EDEFLH), вентилятора охлаждения (FAN 1).
- Красный (прозрачный квадратной формы 50 ампер) используется для защиты различных электрических цепей (BTN 1).
- Коричневый (прозрачный квадратной формы на 80 ампер) защищает усилитель руля (EHPAS).
Если говорить о блоке в салоне, то в нем элементов меньше. Ознакомиться с каждым из них поможет изображение и список:
- Коричневые (7.5 ампер) обеспечивают сохранность обогревателя зеркала (М.DEF), аудиосистемы (АUDIО), адаптивной системы переднего света (AFS).
- Красные (10 ампер) предназначены для защиты электродвигателя системы вентиляции (HEATER), электропривода регулировки зеркал (MIRROR), сигнала стартера (ST SIG).
- Синие (15 ампер) используются в защите электроблокировки рулевого колеса (ESCL), системы подушек безопасности (SAS), аварийной сигнализации (HAZARD), различных электрических цепей (METER), электрической розетки (OUTLET), очистителя стекол (клемма R WIPER) и прикуривателя (CIGAR).
- Желтый (20 ампер) защищает систему управления мотором (ENG).
- Серые (25 ампер) обеспечивают защиту электропривода блокировки дверей (D LOCK), электропривода стеклоподъемника (P.WIND), дворников и омывателя ветрового стекла (P WIPER).
- Вишневые (на 30 ампер) защищают звуковую систему Bose (BOSE), электропривод сиденья (P SEAT) и стеклоподъемника (клемма P WIND).
Смотрите также
jrepair.ru
Mazda 3 2009-2013. Предохранители и реле
Предохранители и реле Мазда 3Всего в Мазда 3 второго поколения (2rd generation) 2009, 2010, 2011, 2012 и 2013 года, расположено — 3 блока с предохранителями и реле. Два под капотом и один в салоне машины.
Блок предохранителей под капотом
Блок реле под капотом (Для моделей с двигателем Z6)
Блок предохранителей в салоне
avtoved.guru
