рис. 2. Коpобка пеpедач синхронизированная

Четырехступенчатая не полностью синхронизированная коробка передач состоит из неразъемного чугунного картера, в котором на шариковых подшипниках установлены первичный, вторичный и промежуточный валы.

Вторичный вал передним концом опирается на роликовый бессепараторный подшипник в расточке заднего конца первичного вала, а задним — на шариковый двухрядный подшипник, по которому происходит центрирование коробки передач и раздаточной коробки.

Шестерни привода промежуточного вала, а также II и III передач – косозубые, постоянного зацепления.

На промежуточном валу шестерни II и III передач установлены шлицы. В отверстия шестерен II и III передач вторичного вала запрессованы бронзовые втулки с отверстиями и ячеистой накаткой для улучшения смазки.

Для подачи масла к втулкам служат радиальные отверстия в шестернях и винтовые канавки на валу.

III и IV передачи включаются перемещением муфт инерционного синхронизатора на вторичном валу.

Ведомая прямозубая шестерня I передачи перемещается по шлицам вторичного вала. I передача включается перемещением ведомой шестерни по шлицам вторичного вала назад, до зацепления ее зубьев с зубьями ведущей шестерни.

Перемещением ведомой шестерни I передачи вперед включается II передача (ее шлицевой венец соединяется через шестерню I передачи с вторичным валом). Кроме того, ведомая шестерня имеет среднее положение. В этом случае она используется для включения заднего хода.

Блок шестерен заднего хода размещен на сепараторном игольчатом подшипнике, скользящем по оси, запрессованной в картер.

При перемещении блока шестерен по оси вперед, его большая шестерня входит в зацепление с ведущей шестерней I передачи, а малая шестерня — в зацепление с ведомой шестерней на вторичном валу. При этом первичный и вторичный валы начинают вращаться в разные стороны и автомобиль движется назад.

Механизм переключения передач состоит из крышки, в которой установлены три штока с вилками, рычага переключения с пружиной, а также подпружиненного предохранителя, препятствующего случайному включению заднего хода.

Фиксация включенных передач осуществляется подпружиненными шариками, входящими в лунки на штоках. Блокировочное устройство в виде двух плунжеров и штифта на штоке III и IV передач не позволяет включить две передачи одновременно.

Смазывается коробка передач трансмиссионным маслом, залитым в картер.

Для заливки и слива масла служат заливное и сливное отверстия, закрываемые пробками с конической резьбой.

Четырехступенчатая, полностью синхронизированная коробка передач отличается от описанной тем, что:

— включение всех передач переднего хода производится перемещением муфт двух инерционных синхронизаторов, установленных на вторичном валу;

— шестерни I, II и III передач — косозубые, постоянного зацепления, установлены на вторичном валу на двухрядных роликовых подшипниках с пластмассовыми сепараторами;

— передний конец промежуточного вала опирается на роликовый радиальный подшипник;

— ведомая шестерня привода промежуточного вала и ведущая III передачи сделаны в виде блока, напрессованного на гладкую часть промежуточного вала;

— ведущие косозубые шестерни I, II передач и прямозубая шестерня заднего хода выполнены заодно с промежуточным валом;

— задний ход включается перемещением промежуточной шестерни заднего хода до ее зацепления с прямозубой шестерней промежуточного вала и зубчатым венцом муфты синхронизатора I и II передач.

Кроме того, эта коробка имеет иные передаточные числа на всех передачах, кроме IV передачи.

Пятиступенчатая коробка сконструирована на базе полностью синхронизированной четырехступенчатой и отличается тем, что к задней стенке ее картера болтами крепится картер V передачи.

Картеры центрируются двумя установочными втулками.

Вторичный и промежуточный валы выполнены более длинными.

Двухрядный радиально-упорный шарикоподшипник вторичного вала расположен в задней стенке картера V передачи, а в расточке задней стенки коробки передач установлен дополнительный роликовый радиальный подшипник.

На заднем конце промежуточного вала, на двухрядном игольчатом подшипнике установлена ведущая (большая) косозубая шестерня V передачи с инерционным синхронизатором.

Ведомая (малая) шестерня V передачи размещена на шлицах вторичного вала.

При включенной V передаче вторичный вал вращается быстрее первичного, поэтому V передача называется ускоряющей. Благодаря ее применению, снижается число оборотов коленчатого вала при высокой скорости движения автомобиля, что увеличивает ресурс двигателя и позволяет экономить топливо.

Смазка деталей V передачи осуществляется из общей масляной ванны коробки передач.

Для уменьшения утечки масла в крышке первичного вала пятиступенчатой коробки установлена резиновая манжета.

Техническое обслуживание

В процессе эксплуатации проверяйте уровень масла и заменяйте его в сроки, предусмотренные таблицей смазывания.

При обнаружении течи выясните причину и неисправные детали замените (прокладки, заглушки и т.п.).

Периодически проверяйте крепление коробки передач, а также крепление и регулировку механизма управления коробкой на автомобилях семейства УАЗ–3741.

Момент затяжки болтов и гаек крепления коробки передач к картерам сцепления и раздаточной коробки должен быть от 39 до 55 Нм (4,0–5,6 кгс·м). Сами коробки передач регулировок не имеют.

autoruk.ru

Схема и особенности работы коробки передач УАЗ 452

Уазовская КПП

Коробка передач УАЗ предназначена для передачи усилия, создаваемого двигателем автомобиля, на трансмиссию, ступенчатого изменения частоты оборотов и, соответственно, скорости движения машины. Она обеспечивает задний ход машины и возможность автомобиля стоять с работающим двигателем. КПП на УАЗ 452 располагается под днищем транспортного средства между сцеплением и раздаточной коробкой и крепится шпильками к картеру сцепления. Ее вес составляет порядка 34 кг.

Принцип действия КПП УАЗ 452 основан на механической передаче крутящего момента парами зубчатых шестерен с разным количеством зубьев и различными передаточными числами. КПП УАЗ буханка обеспечивает 4 режима движения переднего хода со следующими передаточными числами: 4,12; 2,64; 1,58; 1,00. Передаточное число заднего хода механизма переключения передач УАЗ 452 составляет 5,23.

Схема трансмиссии

• ведущий вал трансмиссии;
• промежуточные валы;
• ведомый вал устройства переключения передач УАЗ 452.

Устройство КПП

Опорами для данных узловых элементов трансмиссии служат подшипники. Стоит обратить внимание на размещенный здесь рисунок. Схема на нем достаточно подробно поясняет устройство трансмиссии: передние подшипники роликового типа, а задний подшипник имеет двухрядную шариковую модификацию. У ведомого вала передний подшипник вмонтирован в торец ведущего вала. На ведомой оси установлены шестерни 1, 2, 3 режима работы КПП, на промежуточном — шестерни 2 и 3 передач УАЗ 452.

Как показывает схема устройства переключения передач УАЗ 452, шестерня 1 ступени имеет больший диаметр и располагается в задней части ведомого вала, при этом шестерня от третьего режима самая малая по размеру, находится в передней части ведомого вала, рядом с муфтой синхронизатора.

В нижней части картера, где располагается отдельная ось, установлены шестерни заднего хода. Боковая крышка КПП скрывает внутри картера устройство управления переключением ступенями работы двигателя. В задней ее части смонтирован шестереночный механизм для направления показаний спидометру.

Принцип действия

КПП на авто

Для того чтобы понять и представить, как происходит процесс смены скоростных режимов работы двигателя и соответствующего показателя допустимого числа оборотов, обратимся к небольшому пояснению. Низшие ступени, обеспечивающие трогание автомобиля с места, включаются самой мощной шестерней, которая продвигается по специальным полозьям, расположенным на ведомом вале. Такое действие позволяет передать тяжелой машине силу, достаточную для того, чтобы авто начало движение.

Как только автомобиль тронулся с места, можно переходить на вторую передачу, за счет чего машина не останавливается и поддерживается не очень быстрое ее движение. Однако второй скоростной ступени будет недостаточно, если необходимо набрать скорость порядка 40-50 км/ч. В данном случае потребуется использование более высоких передач.

Что касается 3 и 4 скоростных режимов и соответствующих шестерен, которые обеспечивают высокое количество оборотов в секунду, то они управляются муфтой синхронизатора. Выпускались некоторые модификации КПП на УАЗ 452, где переключение 1 и 2 скоростного режима работы трансмиссии также осуществлялись с помощью дополнительной муфты синхронизатора. Однако в данном случае мы рассматриваем вариант трансмиссии с одной муфтой синхронизатора.

Коробка передач УАЗ имеет синхронизатор, который предназначен для плавного включения режимов путем выравнивания скоростей вращения между промежуточным и ведомым валами. Такая особенность устройства обеспечивает не только более комфортное управление автомобилем, но и бережет ведущие механизмы сцепления от повреждений и быстрого износа.

Устройство КПП и ее особенности

Коробка передач УАЗ включает в себя вилки, штоки отдельно для 1, 2, 3 и 4 скоростных диапазонов, а также заднего хода, муфту, вал, чехол. Снаружи расположен приводной рычаг выбора, который через систему тяг или соответствующих рычагов сообщается с ручкой переключения режимов работы силового устройства в кабине автомобиля.

Обязательное условие эксплуатации КПП УАЗ 452, в случае соблюдения которого коробка передач будет работать исправно, — обеспечение смазкой зубчатых зацеплений шестерен. Боковая крышка КПП УАЗ картера имеет наливное отверстие, а в самой нижней его части находится аналогичное сливное. Оба отверстия глушатся и тем самым изолируются обычными резьбовыми пробками.

Модернизированная уазовская КПП

Рассмотрев устройство трансмиссии данной модели автомобиля, можно ответить на вопрос о том, как именно осуществляется процесс переключения ступеней коробки передач и что при этом происходит с работающим на полных оборотах двигателем.

prouazik.ru

Пятиступенчатая коробка передач АДС 420.3181-1700010-02 для УАЗ

Пятиступенчатая коробка передач АДС 420.3181-1700010-02 производства ОАО «Автодеталь-Сервис» предназначена для установки на автомобили УАЗ-3160, УАЗ-31622 Симбир, Уаз Хантер, c двигателями ЗМЗ-409, ЗМЗ-514, ЗМЗ-5143, УМЗ-4218 и дизельным двигателем Andoria 4C90, 4CT90-1, 4CTi90-1.

Пятиступенчатая коробка передач АДС 420.3181-1700010-02 для УАЗ-3160, УАЗ-31622 Симбир, Уаз Хантер, c двигателем ЗМЗ-409, ЗМЗ-5143, УМЗ-4218, Andoria, характеристики.

Коробка передач АДС 420.3181-1700010-02 механическая, 5-ти ступенчатая, синхронизированная на всех передачах переднего хода, в цельном картере. В ней применена классическая схема переключения передач.

Основные технические характеристики КПП АДС 420.3181-1700010-02 производства ОАО «Автодеталь-Сервис».

— Максимальный передаваемый момент : 250 Нм/25 кгсм
— Усилия при переключении : max 6 кгc/59 Нм
— Ресурс : 300 000 километров пробега
— Гарантийный срок эксплуатации : 2 года или 50 000 километров пробега
— Применяемое масло : SAE 75W-85, API GL-4, 1,7 литра
— Периодичность замены масла : 20 000-25 000 километров пробега
— Рабочая температура : от минус 45 до плюс 50 градусов Цельсия
— Уровень шума : 81-82 ДБа
— Вес (нетто) : 48 кг.
— Габаритные размеры : 595,6х254х348 мм.
— Межосевое расстояние : 78 мм
— Максимальная скорость первичного вала : 5000 об/мин.

Передаточные числа КПП АДС 420.3181-1700010-02.

I передача — 3,83
II передача — 2,167
III передача — 1,292
IV передача — 1,0
V передача — 0,795
Задний ход — 3,520

Схема переключения передач КПП АДС 420.3181-1700010-02.

Опираясь на опыт эксплуатации пятиступенчатой коробки передач УАЗ, на пятиступенчатой коробке передач EXPERT АДС 420.3181-1700010-02 была проведена модернизация и улучшены ее товарные характеристики.

1. Увеличена длина рычага переключения передач в механизме КПП. Изменена конструкция кулачка возврата рычага в нейтральное положение. Это обеспечило более четкое и легкое переключение передач и исключило вероятность самовыключения передач переднего и заднего хода, при условии полного выполнения инструкций по установке КПП.

2. Доработана шпилька для раздаточной коробки, дополнительно установлен кронштейн крепления возвратной пружины стояночного тормоза и изменена конструкция картера заднего торца КПП. Это обеспечило удобство и экономию времени при установке и сборке КПП с раздаточной коробкой.

3. Изменена конструкция избирательного механизма переключения передач, введено дополнительное резиновое уплотнение рычага, что позволило исключить вероятность течи масла из-под рычага. Улучшены свойства резины, из которой изготовлен пыльник, что увеличило его ресурс.

4. Установлен датчик включения заднего хода усиленной конструкции с защитой от агрессивной среды.

5. Перенесено на 20 мм ниже заливное отверстие в картере КПП, установлен маслооторажатель подшипника вторичного вала, тем самым обеспечено лучшая циркуляция масла в агрегате и исключено самопроизвольное перекачивание масла из КПП в раздаточную коробку.

Кроме того, за счет улучшения конструкции пятиступенчатой коробке передач EXPERT АДС 420.3181-1700010-02 удалось добиться следующих потребительских преимуществ.

— В коробке передач расширен диапазон скоростей, за счет чего снижен расход топлива до 20%.
— Установка коробки передач возможна как с прямозубой, так и с косозубой раздаточной коробкой.
— Снижен уровень шума, обеспечено легкое и четкое переключение передач.
— Расширен выбор установочных комплектов для автомобилей с различными двигателями.

Похожие статьи:

• Пятиступенчатая коробка передач АДС 420.3182-1700010 для УАЗ-3741, УАЗ-3962, УАЗ-3303, УАЗ-2206, c двигателем ЗМЗ-409, УМЗ-417, УМЗ-421, характеристики.
• Четырех и пятиступенчатые коробки передач Уаз, производства АМЗ, АДС и HYUNDAI DYMOS, типы и общее описание.
• Трансмиссионные масла для коробки передач, раздатки и мостов Уаз, классификация масел.
• Генератор с вакуумным насосом Bosch 6 033 GB5 011 двигателя ЗМЗ-5143 Уаз Хантер, особенности эксплуатации и обслуживания.
• Осмотр и оценка состояния четырехступенчатой коробки передач АДС с синхронизаторами на всех передачах переднего хода.
• Установка пятиступенчатой коробки передач АДС 420.3181-1700010-02 на УАЗ-3151, УАЗ-3153, УАЗ-3159, УАЗ-3160, УАЗ-3162 Симбир, Уаз Патриот и Уаз Хантер.

auto.kombat.com.ua

Кпп уаз передаточные числа — Лечение суставов

Существует довольно много вариантов КПП для автомобилей УАЗ, и лично перед нами встал довольно сложный выбор… Откапиталить свою КПП (4 ступка старого образца) и РК (старого образца), либо заменить это на КПП нового образца (4 ступка нового образца) или вообще пойти еще дальше и поставить пятиступенчатую КПП (АДС, Арзамас, Ульяновскую, DYMOS) и мелкомодульную РК… Арзамас даже и не рассматривался, т.к. это самое худшее, что можно представить на автомобиле УАЗ. Ульяновскую КПП в наших краях встретить практически невозможно… Ну а DYMOS… опять же, дорого, и практически полное отсутствие запчастей на нее в нашем городе. Так что выбор состоял из 3 вариантов — КПП «Старого образца», КПП «Нового образца» и КПП «АДС».

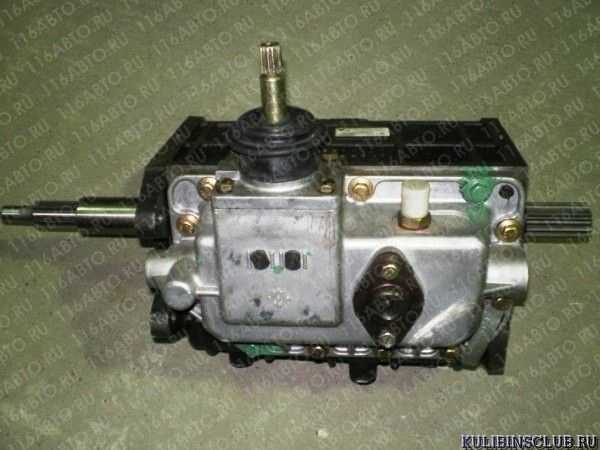

4-х Ступенчатая КПП

4-х ступенчатые коробки на УАЗ бывают двух видов : «старая» с синхронизаторами только на 3 и 4 скоростях и (с 1989 г.) «новая» — с синхронизаторами на всех четырех скоростях.

Передаточные числа «старой» КПП:

I передача — 4,124
II передача — 2,641
III передача — 1,58
IV передача — 1,00
R задний ход — 5,224

Передаточные числа «новой» КПП:

I передача — 3,78
II передача — 2,60
III передача — 1,55
IV передача — 1,00
R задний ход — 4,12

Плюсы «старой» КПП:
БОльшая тяга, проще конструкция, простота в ремонте, дешевле стоят запчасти, неубиваемая, надежная.

Минусы «старой» КПП:
Меньшая, чем у «новой» динамика, отсутствие синхронизаторов на 1 и 2 передаче.

Плюсы «новой» КПП:
Динамика лучше, чем у «старой» КПП, относительная простота ремонта, наличие синхронизаторов на всех передачах.

Минусы «новой» КПП:
Меньшая тяга, чем у «старой» КПП, дороже запчасти чем на «старую» КПП, меньшая надежность.

5-ти ступенчатая КПП

Передаточные числа:

I передача — 3,83
II передача — 2,16
III передача — 1,29
IV передача — 1,00
V передача — 0,79
R задний ход — 3,52

Плюсы:
Менее шумная, более экономичная, более скоростная, более плавное переключение, наличие 5-ой передачи.

Минусы
Цена, дороже запчасти, меньшая надежность.

ЦЕНЫ
«АДС» МКПП5 — от 28 т. р. (новая) до 10-15 за б.у.
МКПП4 «Старого» образца — от 20 т. р. (новая) до 1 т. р. за б.у.
МКПП4 «Нового» образца — от 21 т. р. (новая) до 1 т. р. за б.у.

_____________________________________________________________________

Оценив все «за» и «против», мы решили пока сделать выбор в пользу дешевезны и надежности, то есть в пользу «старой» КПП… Ну а что выберете вы, тут уже решение будет за вами! Удачи вам, до новых встреч на страницах БЖ!
