Блокиратор КПП — защита от угона или пустая трата денег?

Прежде чем вы продолжите изучать наш сайт, я рекомендую вам скачать и прочитать нашу книгу «Руководство по защите от угона», которую мы сделали специально для вас. Там вы найдете ответы на 90% вопросов, связанных с защитой от угона.

Угонщики зачастую имеют оснащение похлеще агентов ЦРУ. Они с легкостью отключают сигнализации, глушат сигналы спутниковых маяков, перехватывают шифрованные коды для открытия авто, с легкостью обходят различные блокировки.

Понятное дело, что электроника электроникой, но не надо списывать со счетов старую добрую механику. Рассмотрим поподробнее такую вещь, как блокиратор КПП. Что же он из себя представляет?

Эта блокировка находится в салоне автомобиля. Бывают дуговые, бесштыревые и штыревые блокираторы. Но суть их работы одинакова – зафиксировать рычаг переключения скоростей в одном положении, не давая дальнейшей возможности переключения.

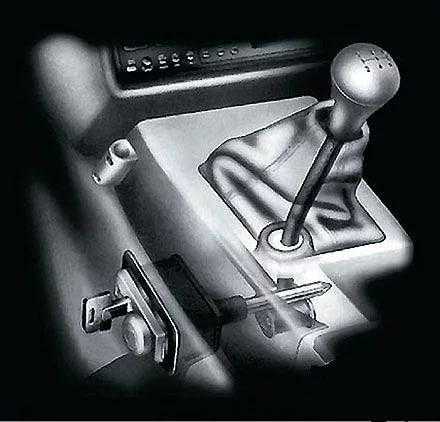

Штыревые блокираторы – рычаг переключения скоростей фиксируется с помощью штыря, выполненного из прочнейшей стали. Чтобы его разблокировать, то специальным ключом, замок блокиратора открывается и штырь выходит наружу, настолько, чтобы его можно было захватить и вытащить.

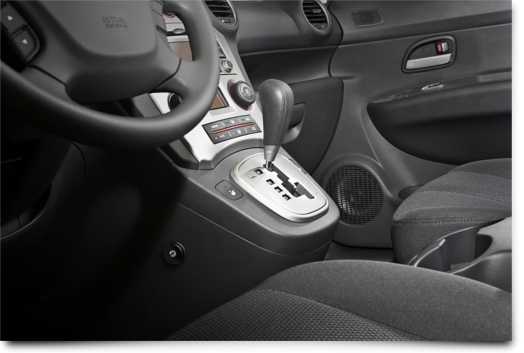

Бесштыревые блокираторы – также имеют штырь, но он спрятан внутри коробки передач и постоянно его туда-сюда извлекать нет необходимости. В салоне выведен специальный замок, повернув ключ в котором владелец автомашины активирует либо деактивирует блокиратор.

Бесштыревой блокиратор КПП

Дуговой блокиратор КПП – представляет собой дугу, которая обхватывает рычаг переключения скоростей и фиксирует его в неподвижном положении. Эти блокираторы в свою очередь подразделяются на модельные и универсальные. Модельные блокираторы – изначально изготавливаются под определённые марки автомобиля, универсальные блокираторы, в основном ставятся на «не новые» автомобили.

Кажется, что штука довольно надежная, и вполне может помешать угонщику. Попробуем взвесить все за и против. Что же можно отнести к достоинствам такого способа защиты, как блокиратор коробки переключения передач?

Достоинства:
Понятно, что установив такой замок, вы создадите дополнительное препятствие для угонщика. Ведь довольно проблематично будет откатить машину, выжав предварительно сцепление, так, чтобы не обратили внимания окружающие люди. А уж времени, чтобы возиться с этими штырями, пытаясь разблокировать коробку передач, итак у злоумышленников нет. На этом достоинства заканчиваются.

Недостатки:
Если штыревой и бесштыревой блокиратор КПП еще как-то вписывается в интерьер автомобиля, благодаря своим компактным размерам, то дуговой блокиратор достаточно крупный, и как-то совсем не украшает своим присутствием салон авто.

Если с недостатками эстетического плана как-то можно еще смириться, то мириться с тем, что блокиратор КПП довольно легко обойти, как-то сложнее. Просто отжав сцепление можно откатить авто подальше от места стоянки.

Опытные угонщики иногда добираются к внутренностям КПП через капот, поэтому желательно еще и закрыть доступ в пространство под капотом.

Каждый сам решит, имеет ли смысл ставить этот блокиратор на свой автомобиль. Вывод можно сделать лишь один, что как самостоятельное противоугонное устройство блокиратор коробки передач абсолютно не оправдает ваших надежд. Возможно, в составе тщательно продуманного охранного комплекса, он и внесет свою скромную лепту в защиту от угона, но это будет не очень большой вклад.

elauto-spb.ru

Установка замка КПП своими руками (фото, видео)

После долгих раздумий и взвешивания всех «за» и «против», мы наконец решили, что нашему автомобилю просто необходима дополнительная механическая защита. Выбор пал на замок блокировки механизма переключения передач и предстоит установка замка КПП.

Блокировка механизма управления КПП

В установочный центр обращаться нет охоты, нам хочется, чтобы все было сделано правильно, надежно и под полным личным контролем. Как говорится: «Хочешь, чтобы все было сделано хорошо – сделай это сам!». А присутствовать при монтаже не разрешит, практически, ни один установщик. Да и сама установка в сервисном центре стоит чуть ли не дороже, чем само устройство. Хотя, по времени занимает часа три от силы. Сразу возникает назойливая мысль: «А почему бы нам не попытаться решить этот вопрос самостоятельно?».

Особенности и характеристики замков КПП (АКПП)

Механические замки КПП, как и многие другие блокираторы, подразделяются на модельные и универсальные.

Модельные блокираторы КПП

Модельные замки предпочтительнее для установки, так как они разработаны под конкретный автомобиль с учетом нюансов монтажа и блокировки. Установка модельных блокираторов КПП не требует грубого вмешательства в конструкцию механизма переключения передач. При условии соблюдения всех указаний прилагаемой в комплекте инструкции, устройство будет исправно служить долгие годы.

Универсальные блокираторы КПП

Универсальные замки КПП подходят для инсталляции, практически, на любые транспортные средства. Обычно они устанавливаются на «немолодые» автомобили. При установке нужен опыт подобных работ, хорошее знание всех особенностей и тонкостей механизма переключения передач «оперируемого» автомобиля. В отличие от установки модельного, монтаж универсального блокиратора требует довольно серьезной подготовки и должен производиться квалифицированными специалистами.

Кроме разделения на модельные и универсальные, механические замки КПП делятся еще на:

Штыревые;
Бесштыревые;
Дуговые;
Подкапотные.

Какой же замок-блокиратор КПП реально установить своими руками?

Рассмотрим возможные варианты.

Дуговой блокиратор

Дуговой замок КПП (АКПП)

Наиболее просты в установке и по конструкции дуговые блокираторы. Не требуется практически никакого вмешательства в конструктивные узлы автомобиля, так как эти замки крепятся снаружи. Но у них есть ряд недостатков. Такой замок фиксирует только сам рычаг механизма управления, а не кулису КПП. Есть возможность, отсоединив от заблокированного рычага кулису, вручную переключать передачи. Еще к ним очень хороший доступ со всех сторон (злоумышленнику будет достаточно места, чтобы попытаться справиться с замком), что тоже негативно сказывается на защите автомобиля. И, наконец, дуговой замок довольно громоздкий и может попросту не вписаться в дизайн салона, мешать при движении или переключении передач.

Штыревой блокиратор

Штыревой замок КПП (АКПП)

Получил он свое название благодаря запорному штырю, который во время движения находится вне замка (в держателе, бардачке автомобиля, где-либо еще). Когда владелец покидает автомобиль, штырь вставляется до упора в специальное отверстие, находящееся возле замочного цилиндра, защелкивается и блокирует механизм управления трансмиссией. Просто и надежно. Для снятия блокировки достаточно вставить и повернуть ключ в замочной скважине. Запорный штырь «выпрыгнет» на несколько сантиметров и его будет легко извлечь. Бывают, в основном, универсальными.

Бесштыревой блокиратор

Бесштыревой замок КПП (АКПП)

«Бесштыревым» его называют в связи с отсутствием съемного запорного штыря, хотя штырь и присутствует в конструкции. Просто он скрыт от глаза, так как находится под панелью, закрывающей центральный тоннель. Внешне виден лишь замочный цилиндр. Открывается и закрывается он простым поворотом ключа. Такого типа блокираторы обычно являются модельными и в их конструкции учитываются особенности автомобиля, для которого они разработаны. Конечно, обладая некоторыми знаниями, временем, «ровными» руками и необходимым инструментом можно попытаться самостоятельно установить бесштыревой замок КПП. Но часто, в процессе инсталляции возникают нюансы, непредвиденные инструкцией. Не каждый готов к такому неожиданному повороту ситуации.

Подкапотный блокиратор

Система блокировки капот/КПП (АКПП)

Пожалуй, самый надежный (при правильной установке) из всех механических замков КПП. Блокирует переключение передач под капотом, непосредственно на коробке. Отсоединение тросов и тяг механизма управления КПП в салоне не даст никакого результата, злоумышленник лишь потратит время и силы. Рекомендуется к установке в сочетании с блокиратором капота (сейчас уже выпускаются комплексы защиты «капот/КПП»). Все исполнительные механизмы расположены в моторном отсеке, в салоне находится только замочный цилиндр. Надежность такого замка (комплекса) зависит во многом от правильного монтажа привода «замок-цилиндр». В установке сложнее предыдущих вариантов.

Кроме того, существуют и электромеханические блокираторы, механические двунаправленные (блокируют и КПП и раздаточную коробку, например, на внедорожниках) …

Замок КПП

Исходя из вышеизложенного, можно сделать вывод, что единственный вариант в котором мы стопроцентно выиграем бой, это установка дугового замка КПП. Остальные могут закончиться не в нашу пользу. Но так как дуговые блокираторы практически сняты с производства и, можно сказать, уже «отживают свое», рассмотрим установку бесштыревого модельного замка.

Установка бесштыревого модельного замка АКПП

Итак, начинаем установку модельного замка АКПП на автомобиль Toyota Land Cruiser 200, 2008 года, коробка-автомат.

Комплектация блокиратора

Установочный комплект модельного бесштыревого замка Toyota Land Cruiser 200

Замок с креплением – 1 шт.;
Защита кулисы – 1 шт.;
Зажим защиты – 1 шт.;
Зажим защиты – 1 шт.;
Защита кулисы – 1 шт.;
Уплотнительное резиновое кольцо (манжета) – 1 шт.;
Срывной болт M 8 x 50 – 1 шт.;
Срывной болт M 8 x 35 – 1 шт.;
Срывной болт M 6 x 20 – 8 шт.;
Шайба ø 8,4 (s = 2 mm) – 2 шт.;
Шайба ø 8,4 (s = 1 mm) – 2 шт.;
Шайба ø 8,3 «volvo» – 3 шт.;
Срывная гайка M8 – 1 шт..

Вместе с установочным комплектом, в упаковке находится инструкция и ключи от замка.

Инструмент для выполнения работ

Для инсталляции замка АКПП нам понадобится следующий инструмент:

Плоская и крестовая отвертки;
Вороток-трещотка с удлинителем и набором головок;
Набор рожковых — накидных ключей;
Электродрель или шуруповерт с набором сверл;
Фрезы диаметрами 22 мм и 40 мм;
Игольчатый шаблон Sch7.

Подготовительные работы

Первым делом нам нужно получить доступ к механизму управления АКПП. Для этого требуется произвести демонтаж центральной консоли.

При демонтаже частей декоративной обшивки не забываем отстегивать электрические разъемы! И действуем аккуратно, пластик довольно хрупкий!

Снимаем рукоятку селектора и левую боковую накладку

Рукоятку выкручиваем против часовой стрелки, накладку держат пять клипс.

Болт, фиксирующий боковую консоль

Откручиваем болт крепления и демонтируем левую боковую консоль. Аналогичные действия повторяем с правой стороны.

Пепельница, прикуриватель и накладка «ручника»

Снимаем часть передней панели (с пепельницей и прикуривателем) и декоративную накладку рычага стояночного тормоза, приведя его в рабочее состояние. Обе детали держатся на клипсах.

Крышка центральной консоли и крепежные болты

Подрываем вверх и снимаем крышку центральной консоли. Затем выкручиваем два болта под штатной головой.

Декоративная накладка и болты крепления консоли

Далее, со стороны заднего сидения демонтируем накладку. Откручиваем скрывающиеся за ней два болта. Еще два находятся возле «ручника».

Центральная консоль

Приподнимаем и аккуратно извлекаем консоль. Теперь к механизму управления АКПП есть хороший доступ. На этом подготовительный этап закончен.

Монтаж блокиратора

Теперь приступаем к основному этапу.

Работаем с правой стороны по ходу движения

Переводим рычаг в положение «P». Откручиваем и вынимаем правые болты крепления селектора. На их место ставим шайбы.

Сверление отверстия и предварительный монтаж замка

Фрезой диаметром 22 мм вырезаем отверстие для фиксатора замка, перед этим делаем разметку путем «примерки» блокиратора. Устанавливаем замок на место, отверстия крепления совпадают с штатными. Заворачиваем срывные болты.

Внимание! До окончания проверки работоспособности замка, болтам и гайкам голову не сворачивать!

Срываем болты и используем шаблон Sch7

Проверяем работу замка рычага управления селектора. Только убедившись в нормальной работе этих двух устройств, мы можем сорвать шляпки болтов. Затем используем игольчатый шаблон. Надеваем его на личинку, накинув консоль на место и хорошенько нажав на нее в месте соприкосновения с шаблоном, намечаем место для выреза.

Отверстие для личинки замка

Сверлом 6 мм сверлим отверстие по разметке и проверяем его соответствие личинке, вновь установив консоль. Фрезой диаметром 40 мм вырезаем гнездо для личинки замка и монтируем манжету.

Монтаж защиты кулисы и замена гайки

Устанавливаем защиту кулисы сзади и спереди. Заменяем родную гайку крепления тяги на идущую в комплекте. Срываем головки болтов и гайки.

Ставим пластик на место в обратном порядке. Не забываем про разъемы!

Готово!

Все. Блокиратор установлен и готов исполнять свои прямые обязанности!

Блокиратор КПП на Toyota Camry

autolocked.ru

Установка замка КПП от 4000 руб в Авто ТехЦентре ЗИЕСТА

Первые замки на КПП известные на Российском рынке появились в начале 90-х годов. Они представляли собой сборный конструктор, состоящий из мощной металлической пластины, замка и болтов с срывными гайками. Замок идущий в комплекте такого конструктора напоминал обычный навесной замок и крепился к пластине, которую установщик гнул специальным прессом, подгоняя под изгибы кузова. После предания нужной формы, пластина отпиливалась до необходимого размера и крепилась к кузову срывными гайками на болты просунутые в заранее просверленные отверстия. После этого в центральной консоли делался пропил, позволяющий одеть её обратно, а к «торчащей» пластине крепился сам замок, который вставляемой в него скобой фиксировал ручку КПП. Такие замки КПП назывались скобовыми и было это очень давно, пожалуй вспоминать их стоит только из соображений ностальгии.

На смену скобовым замкам к середине 90-х годов пришли первые универсальные штырьевые замки КПП, они по прежднему были предназначены для самостоятельной доработки. Та же пластина, тот же пресс, но теперь уже сама пластина закладывалась под ковер или пластик консоли,а замок выступал из прорезанного проёма прямоугольным красавцем ожидающим проходящий сквозь себя штырь блокирующий рукоятку КПП. Скобовые замки КПП и первые штырьевые являлись разработкой фирмы Mul-T-Lock. Эти устройства произвели невообразимый фурор среди автовладельцев. До сих пор некоторые именуют Мультлоком любой замок, не смотря на производителя. Однако не долго, замки на КПП Mul-T-Lock удерживали монополию в своём сегменте. Некоторое время было именно так, однако вскоре стали появлятся и другие производители способные предложить подобную продукцию под своими брендами. Радикальные перемены в конструкции замков КПП пришли в начале 2000-х годов. Тогда появились первые штырьевые замки КПП разработанные под конкретные автомобили, имеющие крепления под штатные элементы автомобиля.

Они стали гораздо проще в установке и гораздо интереснее с точки зрения эстетики. Главная особенность таких замков заключается в том, что каждый из них имеет свою индивидуальную конструкцию. То есть, уже нет необходимости гнуть пластину и сверлить отверстия в кузове. Достаточно добраться до крепления кулисы и закрепить пластину на штатные шпильки или отверстия используя крепёж, прилагаемый в комплекте с замком. Все болты и гайки используемые для установки замка КПП срывные. Это означает что закрутить их можно только один раз, после затягивания шляпка такого крепления отламывается и лишается граней. Открутить такое крепление в случае необходимости очень проблематично, требуются специальные условия и инструмент. В установленном виде штырьевой замок КПП выглядит аккуратно, два пластиковых кольца – одно для штыря, второе для ключа расположенные в правой или левой стороны центральной консоли в зависимости от конструкции. Для начала поездки в таких замках необходимо вытаскивать штырь. Делается это очень просто – в отверстие обрамлённое кольцом, предназначенное для ключа, нужно вставить ключ и повернуть примерно на 90 градусов, штырь выйдет из второго отверстия сам за счёт расположенной на нём пружины. Для блокировки КПП во время стоянки достаточно просто вставить штырь в предназначенное для него отверстие.

После того как замки на КПП стали выпускаться с индивидуальными креплениями прогресс не остановился. Появились бесштырьевые замки на КПП. Принцип их действия всё тот же – блокировка ручки переключения КПП. Отличие замка в том, что блокирующий штырь находится внутри конструкции замка, а не отсутствует как может показаться из названия, что делает более удобным пользование замком. Для его блокировки или разблокировки достаточно просто повернуть ключ. Все выше представленные механические замки на КПП внутри салонного типа. Принцип действия таких замков – это блокировка не посредственно рычага внутри консоли.

ТехЦентр Зиеста рекомендует устанавливать электромеханические замки КПП

Однако последние несколько лет очень активно пользуются спросом механические и электромеханические замки КПП подкапотного типа. Такие замки не являются универсальными, они заказываются индивидуально под каждую машину, комплектуются кронштейнами и пластинами разработанными под конкретные автомобили, поэтому если планируете установку подкапотного замка КПП обязательно уточните, существует ли разработка для Вашего авто. В настоящее время безусловными лидерами по производству подкапотных замков КПП являются компания PROSECURITY выпускающая замки КПП и капота под брендом GEARLOCK и компания Defen Time выпускающая замки КПП и капота под брендом Defen Time. В линейке обоих производителей как механические, так и электромеханические замки КПП, а так же комбинированные КПП+капот. Механические замки КПП подкапотного типа имеют личинку для ключа, которая выводится в салон, а электромеханические замки не имеют личинки, управляются внешними устройствами.

В каких случаях подкапотные замки КПП эффективнее?

На картинке выше показан принцип блокировки подкапотным замком. В данном случае на примере LEXUS NX-200T (2017г.в). Обратите внимание как устроен привод переключения КПП. Расположен этот механизм под корпусом для воздушного фильтра, добраться при отсутствии замка капота займёт одну минуту. Далее сняв скобочку из проволоки можно отсоеденить привод переключателя КПП и нажав тормоз в салоне практически пальцем можно переключить коробку в положение DRIVE и отправиться в путь. Однако если стоит замок КПП подкапотного типа как на картинке, то получается уже следующая ситуация: круглая проставка с выступом, притянутая срывным болтом имеет выступ, который заблокирован запорным механизмом замка КПП и не даёт возможность переключения передачи даже при снятой тяге. Разумеется в автомобилях с подобным расположением КПП, подкапотный замок предпочтительней, чем внитрисалонный, а в сочетании с замком капота эффективность повышается в разы.

Где заказать установку замка КПП?

Подобрать и установить замок КПП, а также и другие средства защиты от угона с радостью помогут квалифицированные специалисты установочного центра Зиеста. Мы обязательно учитываем конструктивные особенности автомобиля, для правильного подбора оборудования.

Как мы работаем?

Отзывы клиентов

Максим

Сколько было машин, сколько сигналок ставил – все это хрень, Ребята! Ставлю всегда Драгон на коробку и сплю спокойно – не ломается вообще, надежный как танк! А взломать его проблема. Так что всем рекомендую!

Михаил

Спасибо! Простая штука а помогает спать спокойно! Владелец синего Лачети! Особенный привет мастерам Александру и Глебу! Быстро поставили, два часа всего. Удобно, бесштырьевой Мультлок. Всем доволен!

ziesta.ru

Механическая блокировка коробки передач — Лада мастер

Автомобили угоняли, угоняют, и будут угонять. С этим нужно смириться и сместить фокус проблемы из автомобильной сферы в социальную. Но владельцам украденных автомобилей совсем не легче от того, что у Жорика Косого было трудное детство, и он так обижен на общество, что ворует у него автомобили. Жориками должны заниматься соответствующие службы, которые мы, кстати, неплохо кормим налогами. Наша задача — обеспечить безопасность своего автомобиля.

Содержание:

Самые простые и эффективные?
Работа механических блокираторов КПП
Внешние блокираторы КПП
Салонные механические блокираторы
Подкапотные блокираторы

Самые простые и эффективные?

Чем устройство проще, тем оно надежнее. Это проверено веками, и оспариванию не подлежит. Механическая блокировка коробки передач тоже проверена годами использования, и в ее простоте и надежности убедились многие, потому что спасла система не один десяток машин от этих самых жориков.

Естественно, что каждый замок может быть взломан и открыт, и каждый автомобиль может быть угнан в считаные минуты без шума и пыли. Это зависит от квалификации вора и уровня владения им информации об угоняемой машине. Как ни печально это осознавать, но самые продвинутые охранные системы только оттягивают процесс угона, но никоим образом не делают его невозможным, несмотря на то, что нам рассказывают продавцы хитрых систем. Тем не менее обезопаситься нужно, и механическая блокировка коробки передач это один из способов спать немного спокойнее. К тому же стоимость установки и стоимость самого устройства несравнима со стоимостью автомобиля.

Работа механических блокираторов КПП

Несмотря на сказки об эксклюзивности того или иного механического замка КПП, все они бывают только двух видов — штыревые и дуговые. Также угонщики делят их на салонные и подкапотные. И те и другие механические блокираторы, как полноценная охранная система никакого смысла не имеет. Они могут быть эффективными только в комплексе с другими охранными системами.

Все механические блокираторы работают по одному принципу — они блокируют систему привода управления коробкой передач. Вариантов блокировки может быть великое множество:

блокировка рычага КПП;
блокировка троса привода управления АКПП;
блокировка кулисы для МКПП;
внутренняя механическая блокировка КПП;
блокировка механизма включения передач на самой коробке.

Механическими методами заблокировать любую коробку можно только так. Производители классифицируют блокираторы по-своему, а угонщики их не классифицируют, они их взламывают. Но принцип работы всех блокираторов один — не дать коробке передач работать ни при каких условиях до снятия блокировки владельцем. Разлет цен в ассортименте таких устройств объясняется разным уровнем сложности той или иной конструкции.

Внешние блокираторы КПП

Внешние блокираторы рычага переключения передач имеют скорее психологическое воздействие на публику. Они говорят о том, что владелец заботится о безопасности своего автомобиля и поставил на рычаг КПП ярко-красный костыль не зря. Скорее всего, это не единственная защита автомобиля, а к тому же придется здорово повозиться с неудобной палкой, чтобы на виду у прохожих аккуратно и бесшумно ее перепилить или высверлить замок.

Хотя снимать ее вовсе не обязательно. Если автомобиль с механической КПП, то достаточно пробраться в салон, нажать на сцепление, и откатить машину в удобное место. Там уже заниматься демонтажем защиты и поисков других устройств. Если коробка передач автоматическая, и селектор режимов зафиксирован в режиме Р, паркинг, тогда дело обстоит немного сложнее. Придется искать трос привода переключения режимов АКПП. Это продлит процесс угона буквально на несколько минут, но они могут оказаться решающими.

Салонные механические блокираторы

Условно мы их назвали салонными, потому что они установлены в салоне, из салона крепятся, из салона управляются. Только обойти их можно откуда угодно. Не только из салона. Если это не громоздкий рычаг, описанный выше, то это механический фиксатор троса привода управления АКПП. Их есть несколько моделей,каждый из производителей рекомендует установку в разных местах, но в основном их ставят возле рычага переключения передач.

Чтобы обойти такую систему совсем не нужно высверливать личинку замка или подбирать ключ. Достаточно добраться до привода переключения передач из-под капота или из-под машины, и переключить режим АКПП вручную. Тихо, мирно и без лишних привлекающих внимание действий.

Подкапотные блокираторы

Эти устройства блокируют непосредственно или рычаг переключения, который находится на коробке, или сам механизм КПП изнутри. И в том, и в другом случае используется обычная личинка с замком. Только теперь угонщику придется искать место, куда установлена блокировка, и если ему не слили информацию сотрудники СТО, которые устанавливали блокиратор, то поиск может занять несколько часов, что безусловно, уменьшит шансы вора на успех мероприятия.

Какую блокировку нам не пришлось бы ставить на автомобиль, важно знать, что стопроцентной гарантии сохранности автомобиля не может дать ни одно устройство. Зачастую вероятность угона зависит от нас самих. Так что, на мультилоки надейтесь, а сами не плошайте, удачных и безопасных вам дорог!

Читайте также Как буксировать машину с коробкой автомат, Как правильно трогаться на механике

ladamaster.com

Противоугонное устройство на коробку передач: автомат, механика

Защитить автомобиль от угона можно различными способами. Очень распространены механические средства защиты: на руль, педали, двери, крышку капота или багажника. О некоторых из них вы сможете найти статьи на нашем сайте Vodi.su.

Коробку перемены передач также можно обезопасить с помощью противоугонных устройств. О них мы и поговорим.

Виды противоугонных устройств на КПП

Блокираторы коробки передач можно условно разделить по нескольким признакам.

Прежде всего они бывают:

модельными — подходят под конкретную модель автомобиля;
универсальными — подходят на многие модели.

Универсальные замки, как правило, устанавливаются на авто более ранних годов выпуска. Такие устройства обойдутся дешевле. Модельные же блокираторы часто входят в заводскую комплектацию. Кроме того, многие производители противоугонных систем, занимаются их производством.

Также блокираторы КПП можно классифицировать по способу установки и принципу действия:

дуговые;
штыревые;
бесштыревые.

Рассмотрим каждый вид более подробно.

Дуговые замки

Дуговые замки устанавливаются снаружи и являются самым простым видом противоугонных устройств для коробки передач. Из названия видно, что работают они по принципу амбарного навесного замка. Дуговая скоба охватывает сам рычаг, тем самым блокируя кулису. Если вы закажете такой тип блокиратора, то выбор производителей довольно широкий.

Производят их из прочного металла. Запорное устройство представляет из себя замочную личинку с повышенным уровнем криптоскойкости (до трех миллионов вариантов ключей). Может быть также кодовый замок с плавающим ПИН-кодом. То есть вскрыть такую защиту отмычкой, а тем более булавкой, у грабителей вряд ли получится.

Если говорить о преимуществах, то их не так много:

простота установки — не нужно проникать в саму коробку, устанавливать различные штыри;
универсальность — подобрать можно практически под любую модель.

Недостатки — это прежде всего массивность, дуговой замок занимает много места. Во-вторых, если угонщики действуют по своей привычной схеме — выслеживают автомобиль — то они заметят такую защиту и хорошо подготовятся, когда пойдут «на дело».

Штыревые блокираторы КПП

Штыревые замки являются более продвинутой разновидностью дуговых. Принцип их действия достаточно простой, кроме того они устанавливаются непосредственно под консоль, тем самым не портят внешний вид салона.

Штырь блокирует механизм переключения скоростей. Если у вас механическая коробка, то, как правило, рычаг оставляете в положении задней передачи или на первой скорости — обычно это указывается в инструкции. Автоматическую коробку оставляете на «P» — Parking. Затем штырь вставляете в специальное отверстие и запираете личинку замка.

Извлечь штырь можно только с помощью ключа — открыв замок блокиратора, вы увидите, что штырь будет выброшен пружинной. Вам его нужно полностью достать и можно начинать поездку. То есть все достаточно просто, но нужно где-то хранить этот самый штырь во время поездки.

Бесштыревые блокираторы

Данный вид считается самым надежным и удобным, потому что наружу выводится только замочная скважина. Штырь и все запорные механизмы находятся под консолью. Работает такой механизм по той же схеме, что и предыдущий вид, а для блокировки или разблокировки нужно просто повернуть ключ.

В продаже можно найти множество таких штыревых и бесштыревых замков, их стоимость зависит от производителя. Портал vodi.su рекомендует обратить внимание на один важный момент:

устанавливать такие типы замков (кроме дуговых) самостоятельно не рекомендуется, поскольку речь идет о вмешательстве в важный орган управления — механизм переключения передач.

Преимущества и недостатки блокираторов КПП

Блокираторы КПП являются эффективной линией обороны на пути угонщиков — им придется реально повозиться даже ради снятия самого дешевого дугового замка. То есть вы всегда сможете выиграть время, особенно если у вас стоит бесштыревой механизм, незаметный со стороны.

Однако, рассматривать их в качестве единственного противоугонного средства никак нельзя по одной простой причине — такие замки блокируют лишь механизм переключения передач, то есть сам рычаг или кулису. Опытные же механики подскажут несколько способов, как можно переключить передачи на автоматической коробке непосредственно из-под капота. А автомобиль с механической коробкой можно попросту отбуксировать.

Таким образом, нужно полностью обезопасить свое транспортное средство, используйте как минимум блокираторы капота и тормозной системы. Принимайте все возможные меры защиты, самые лучшие из которых — собственный гараж с сигнализацией или хотя бы платная стоянка, иммобилайзер и автосигнализация.

Вот так вскрывают защиту.

Поделиться в социальных сетях

vodi.su

Блокировка КПП — свежее решение

Блокировка коробки передач — почти полностью дискредитирующее себя понятие. Угнали машину, а там стоял замок на КПП – очень часто слышны именно такие отзывы. Для специалиста не остаётся сомнений в том, что традиционное исполнение этих замков не оставляет шансов для защиты. Основные предложения на Российском рынке представляют следующее:

Штыревое или бесштыревое устройство на селектор коробки передач в салоне автомобиля (ручка переключения скоростей между сиденьями). Основные варианты атаки – личинка замка, штырь, альтернативное управление переключением передач – тросик или селектор на самой коробке. Короче, для профессионала, вопрос нейтрализации – 5 минут.

Относительно недавно появилось решение от Дефенгрупп в виде механического или электромеханического замка GEARLOCK для селектора на самой коробке передач в подкапотном пространстве, естественно параллельно с блокировкой доступа под капот при помощи дополнительного капотного замка. На фоне традиционных замков это решение новаторское. Оно отсекает попытки взлома из салона, или альтернативного управления коробкой. В общем, оригинально и интересно. Чисто механические варианты управления этим замком я отсёк сразу, поскольку это может являться одним из слабых мест при атаках.

Как обычно, используя свой автомобиль в качестве подопытного, установил сие изделие. По мере использования буду оставлять отзывы в форуме, по указанной ниже ссылке. Сразу отмечу некоторые нюансы, выявленные при установке и начале использования, думаю, многим это будет интересно:

Список машин, для которых применяется это устройство ограничен, хотя постепенно он расширяется. На сегодня (июль 2010) это 34 модели и 10 марок автомобилей.
Не для всех замков есть защитные кожухи, например для моей ToyotaCamry не нашлось, они вот-вот выйдут с производства, но это видимо вопрос времени.
После установки и первоначальной регулировки все работает исправно, но есть небольшое затруднение хода в положение паркинг. Причём изначально это не проявлялось, и проявляется не всегда в процессе эксплуатации. Этот вопрос решается методом регулировки кронштейна замка. Наверное, стоит обратить внимание сразу при установке и немного попользовать для выявления моментов.
Устройство будет отлично работать с автосигнализациями, т.е. закрывать и открывать замок при постановке и снятии с охраны соответственно. Но на моей машине установлена система с распознаванием владельца по метке. Поскольку период излучения там 4 секунды и пауза для распознавания может растягиваться до 8 секунд, то замок не всегда успевает открыться до момента запуска двигателя, потом уже открытия не происходит по причине включенного зажигания – отсечка работы замка для функции противоразбой. На это нужно обратить внимание, ситуация похожа на управление дверными блокираторами от меточных систем.

Курчанов Алексей 21/07/2010

Обсуждение в форуме

omsk.ugona.net

Установка блокиратора КПП

Установка блокиратора КПП – гарантия безопасности вашего авто

ТМ Гарант представляет качественный ассортимент продукции для защиты вашего автомобиля от угона, а торгово-сервисное предприятие «Автоблокиратор.Ру» поможет вам не только быстро и правильно подобрать противоугонную систему, но и установить её. Блокиратор рычага КПП «Гарант Консул» – один из надежных и проверенных элементов безопасности вашего автомобиля, который предотвратит возможный его угон.

Преимущества механической защиты от угона

Для полной безопасности автомобиля принято использовать противоугонный комплекс, не последнюю роль в котором играют механизмы, блокирующие органы управления автомобилем. Согласно статистике, даже самый опытный угонщик не будет возиться с автомобилем дольше пятнадцати минут — ему легче найти для своих преступных целей менее защищенный объект.
Основное же преимущество механической защиты от угона, к которым относится и замок на КПП «Гарант Консул» — это его надежность и длительное противодействие взлому или разрушению. Изготовленные из высокопрочной стали и оснащенные замковым механизмом Abloy Protec блокираторы КПП от ТМ Гарант станут непреодолимой преградой на пути преступника.

Особенности замков на коробку передач «Гарант Консул»

Замок КПП представляет собой прочный механизм, блокирующий рычаг переключения передач в определенном положении, что делает невозможным движение авто. Тем не менее, в обращении он очень прост – для блокировки/разблокировки владельцу авто достаточно повернуть ключ. Но вот сам замок уникальный и имеет 1,97 миллиардов комбинаций механизма, так что подобрать ключ или открыть отмычкой его практически невозможно.

Так как противоугонный замок на коробку передач «Гарант Консул» является бесштыревым и не имеет съемных элементов, то вам достаточно с собой носить только ключ блокировки КПП и не хранить лишних элементов.

Обо всех преимуществах и особенностях замков КПП ТМ Гарант вы можете узнать у специалистов торгово-сервисного предприятия «Автоблокиратор.Ру», которые качественно и быстро выполнят установку замка КПП вашего автомобиля. Ведь в противоугонной системе автомобиля важен не только набор каких-то определенных средств защиты, но и их квалифицированная установка, подтвержденная гарантией выполненных работ. Только в этом случае безопасность вашего автомобиля будет на высоком уровне, а вы обретете спокойствие и уверенность в сохранности вашей собственности.

Общее описание

«Гарант Консул» — противоугонный замок на коробку переключения передач автомобиля, имеющий уровень криптостойкости Е-15 единиц.
«Гарант Консул» представляет собой бесштыревой замок консольного или линейного действия. Отличием бесштыревых от штыревых замков является отсутствие съемных элементов (стопора/штыря), которые требуют особого места для хранения при движении транспортного средства, а также перемещений данного блокирующего элемента при запирании и отпирании замка.

Замки «Гарант Консул» могут быть установлены на более 300 моделей автомобилей, среди которых есть как и новые (2012 года выпуска), так и уже завоевавшие свою популярность классические модели. Пожалуйста, ознакомьтесь с каталогом применяемости замков «Гарант Консул». Специально подобранные материалы, используемые в механизме секрета, обеспечивают высокую климатическую устойчивость, а также длительный срок службы изделия. Механизм секрета выполнен на базе замкового механизма Abloy, не подверженного вскрытию методом «бампинга». К настоящему времени название «Гарант» стало нарицательным для целого класса замков.

Период гарантийного обслуживания на механические системы «Гарант Консул» составляет 3 года с даты продажи, но не более 3,5 лет с даты производства.

Преимущества Гарант Консул

В блокираторе КПП «Гарант Консул» применяется замковый механизм Abloy Protec (1,97 млрд. комбинаций механизма секретов), установленный в толстостенном корпусе, который обеспечивает высокую криминальную устойчивость и надежную фиксацию консоли замка в штатном креплении автомобиля.
Кронштейны замка «Гарант Консул» выполнены в виде сварной конструкции из листовой стали (толщина 5 мм). Поверхность кронштейнов после сварки покрывается слоем черной матовой порошковой краски, которая обеспечивает высокую коррозионную стойкость изделия и органично вписывается в интерьер автомобиля.
Улучшение эргономики замка (минимизация размеров выходной части механизма секретов до 14 мм., что в 2,5-3 раза меньше, чем у иных производителей. Это позволяет установить замок с минимальным вмешательством в экстерьер автомобиля на любую, самую сложную с точки зрения геометрии поверхность.
Приоритетный вывод механизма секретов в верхнюю часть консоли обеспечивает максимальное удобство водителю.

Элементы защиты от взлома замков Гарант Консул

Специально подобранные материалы, используемые в механизме секрета, обеспечивают высокую климатическую устойчивость, а также длительный срок службы изделия. Механизм секрета выполнен на базе замкового механизма Abloy, не подверженного вскрытию методом «бампинга«.

Наименование способа взлома	Элемент, препятствующий взлому
Открытие отмычкой / Сворачивание механизма секрета
Производитель механизма секрета	ABLOY
Тип механизма секрета	Abloy Protec
Количество комбинаций	1,97 млрд.
Принцип работы	Дисковый
Функционирование	В двух направлениях (на открытие, на закрытие)
Двухсторонний ключ	Нарезка ключа и их контактные поверхности в цилиндре расположены на разных радиусах
Вскрытие методом «бампинг»	Механизм секрета «Abloy» являются дисковым и не подтвержен вскрытию методом «бампинга».
Изготовление отмычки	Новый механизм «Система блокировки дисков» (DBSтм) делает цилиндр абсолютно уникальным
Подбор секрета	Не существует метода вскрытия цилиндра без оригинального ключа
Наличие «ослабленных» элементов при приложении значительных усилий на сворачивание	Да
Прецизионная обработка цилиндра и корпуса механизма секрета	Да
Высверливание механизма секрета или демонтаж замка
Вращающийся диск из нержавеющей стали перед механизмом секрета	Да
Вращающая шайба из закаленной стали перед механизмом секрета	Да
Вращающая шайба из закаленной стали после механизма секрета для защиты хвостовика привода	Да
Крепление механизма секрета в корпусе замка	Не менее двух штифтов размещенных в различных плоскостях
Минимальная толщина стенки корпуса замка	4 мм
Крепление замка к транспортному средству	Не менее трех точек на срывных элементах
Защита ригеля от отжима и выкручивания
Наличие защиты от выкручивания ригеля	Да
Наличие защиты от отжима ригеля	Да
Наличие защиты доступа к ригелю	В оправданных случаях
Наличие фиксации ригеля в крайних положениях	В оправданных случаях
Наличие защитных кронштейнов в моторном отсеке на коробке передач	В необходимых случаях

Порядок работы блокиратора КПП Гарант Консул

Заблокирование и разблокирование механизма выбора коробки передач происходит при помощи поворота ключа ABLOY на 180 градусов по часовой и против часовой стрелки. Под действием пружины замковый механизм блокирует коробку передач с помощью закрепленной к нему тяги. Блокирование замка производится переводом рычага переключения скоростей в определенное инструкцией положение.
Предлагаем Вам просмотреть видеоролик, наглядно демонстрирующий порядок работы замка «Гарант Консул».

Ниже Вы можете ознакомиться с сертификатом соответстия и свидететельством на товарный знак GARANT CONSUL.

autoblokirator.ru

Запасные части и аксессуары для автомобилей ФОРД
