Клапан егр что это: признаки неисправностей, ремонт и затраты

Содержание

Клапан EGR. Серьезный подход к выбросам NOx.

Являясь неотъемлемым элементом системы управления двигателем автомобиля, так называемый клапан системы рециркуляции выхлопных газов (сокращенно EGR) служит для возврата точно рассчитанного объема выхлопных газов в систему впуска двигателя для повышения его эффективности, снижения потребления топлива и содержания окислов азота в выхлопных газах. С ростом требований к сокращению выбросов клапан EGR будет играть все более важную роль, поэтому вам следует знать, для чего он предназначен, почему он выходит из строя и как его заменить в случае поломки.


Как работает клапан EGR?

Воздух, которым мы дышим, почти на 80 процентов состоит из азота. Однако под воздействием чрезвычайно высоких температур в камере сгорания, до 1370 °C, этот инертный в нормальных условиях газ становится химически активным и образует вредные оксиды азота, или NOx, которые затем попадают через выхлопную систему в атмосферу. Чтобы свести эти выбросы к минимуму, клапан рециркуляции отработавших газов обеспечивает подачу точно рассчитанного количества выхлопных газов во впускную систему, тем самым изменяя химический состав воздуха, поступающего в двигатель.

При меньшем количестве кислорода разбавленная смесь сгорает медленнее, благодаря чему в камере сгорания температура снижается почти на 150 °C, а также уменьшается образование NOx, что обеспечивает более чистый и эффективный выхлоп.

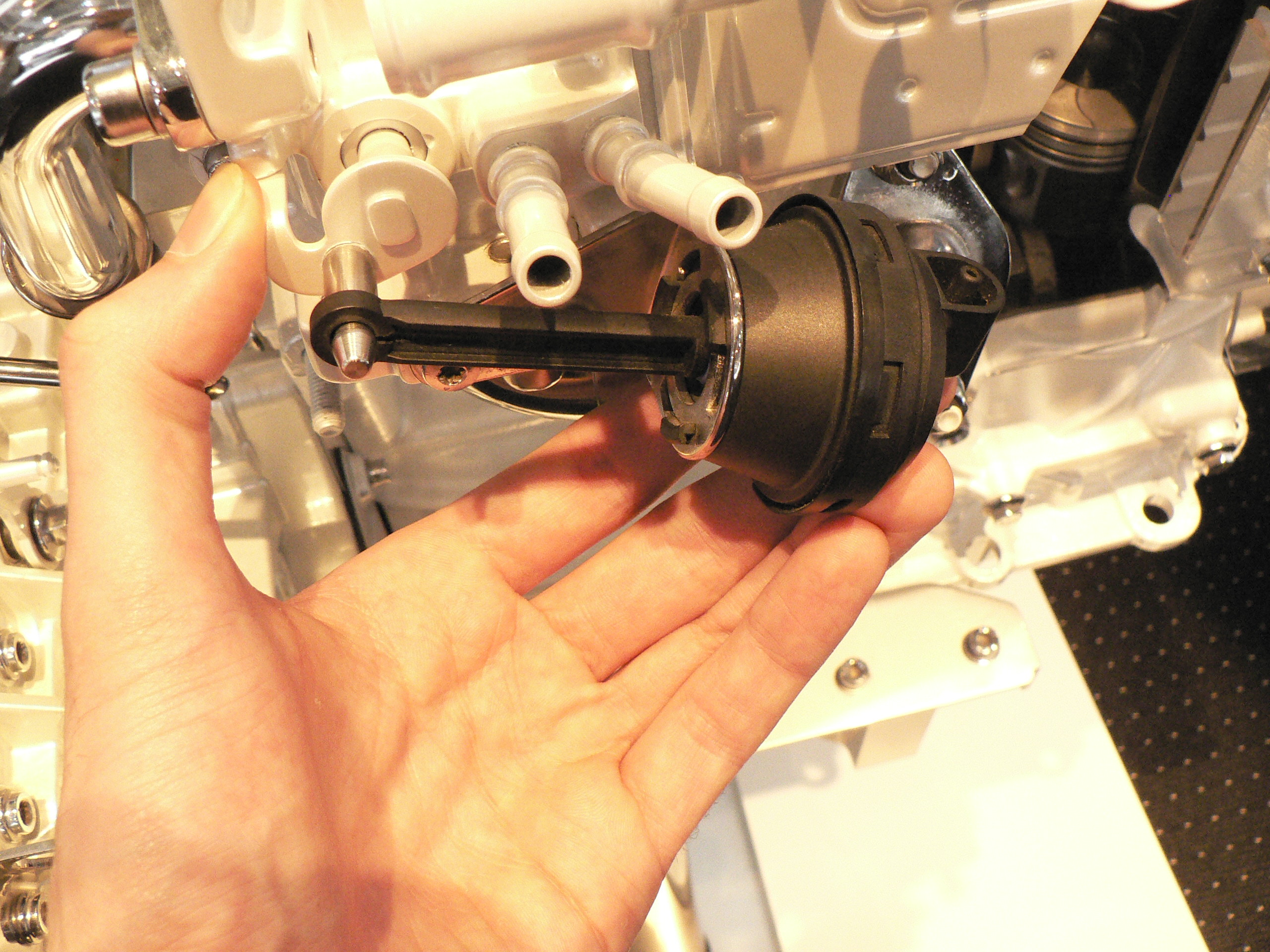

Клапан EGR имеет два основных положения: открытое и закрытое, хотя он может принимать любое промежуточное состояние. При запуске двигателя клапан EGR закрыт. Во время холостого хода и на низких скоростях достаточно небольшой мощности и, следовательно, незначительного количества кислорода, поэтому клапан постепенно открывается. На холостом ходу он может быть открыт на 90%. Однако, когда требуется больший крутящий момент и большая мощность, например при полном ускорении, клапан EGR закрывается, чтобы обеспечить поступление большого количества кислорода в цилиндр.

Кроме снижения выбросов NOx, клапаны EGR могут использоваться в двигателях малого объема с системой GDi для уменьшения насосных потерь, а также для повышения эффективности сгорания топлива и снижения вероятности детонации.

В дизельных двигателях он также помогает уменьшить стук на холостом ходу.


Типы клапанов EGR

Хотя существует несколько типов клапанов рециркуляции отработавших газов — в более ранних системах используются вакуумные клапаны, в то время как в более современных автомобилях устанавливаются клапаны с электронным управлением, — можно выделить следующие их основные типы:

Дизельные клапаны EGR высокого давления отводят быстрый поток отработавшего газа с высоким содержанием сажи, прежде чем он попадет в сажевый фильтр — сажа может соединяться с парами масла и образовывать шлам. Затем газ поступает обратно во впускной коллектор либо через патрубок, либо через внутренние отверстия в головке блока цилиндров.  Вспомогательный клапан также используется для создания вакуума во впускном коллекторе, так как он не образуется естественным образом при работе дизельного двигателя.

Дизельные клапаны EGR низкого давления отводят выхлопной газ после его прохождения через сажевый фильтр.

Этот газ движется с меньшей скоростью, но он почти полностью очищен от сажи. Затем газ поступает обратно во впускной коллектор через патрубок.

Бензиновые клапаны EGR отводят выхлопные газы так же, как и их дизельные аналоги высокого давления.  Когда в цилиндре создается разрежение, выхлопные газы втягиваются в камеру сгорания, а объем их подачи регулируется открытием и закрытием самого клапана EGR.

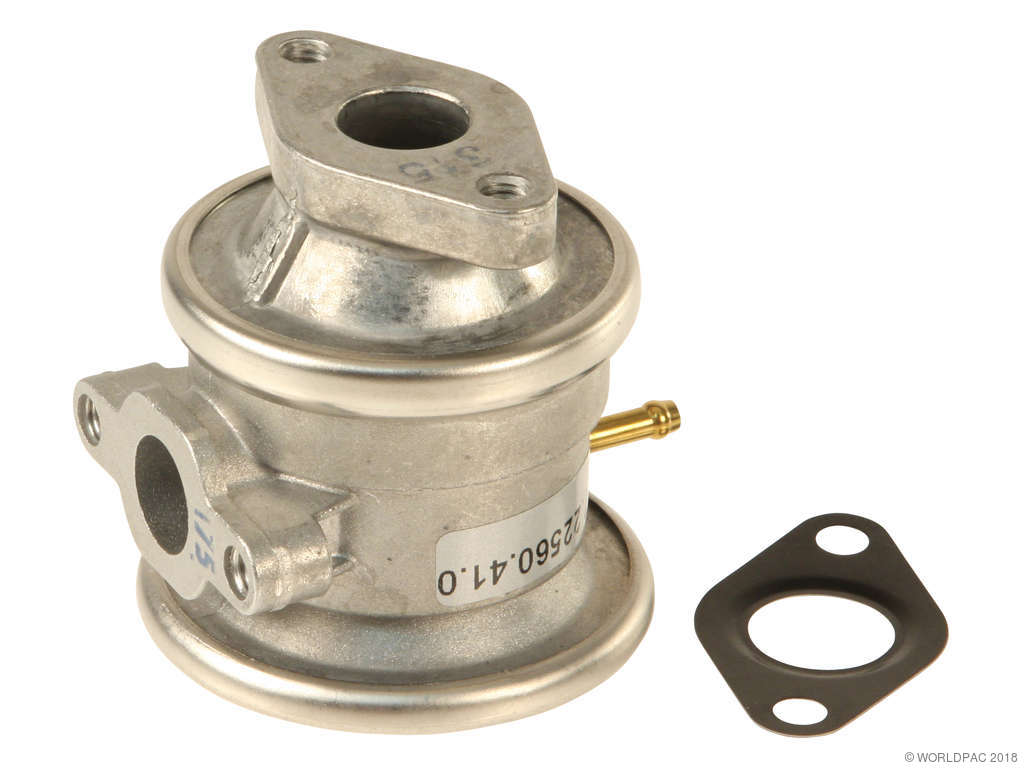

Клапаны EGR с вакуумным управлением имеют электровакуумный клапан для изменения степени разрежения, воздействующей на диафрагму, и, в свою очередь, открывают и закрывают клапан EGR. В некоторых клапанах также имеются датчики обратной связи для подачи на ЭБУ сигнала об их положении.

Цифровые клапаны EGR оснащены соленоидом или шаговым двигателем и в большинстве случаев датчиком обратной связи. Эти клапаны получают широтно-импульсно модулированный сигнал от ЭБУ для регулирования потока выхлопных газов.

Каковы причины поломки клапанов EGR?

Клапаны рециркуляции отработавших газов работают в агрессивной среде, поэтому со временем они могут изнашиваться.

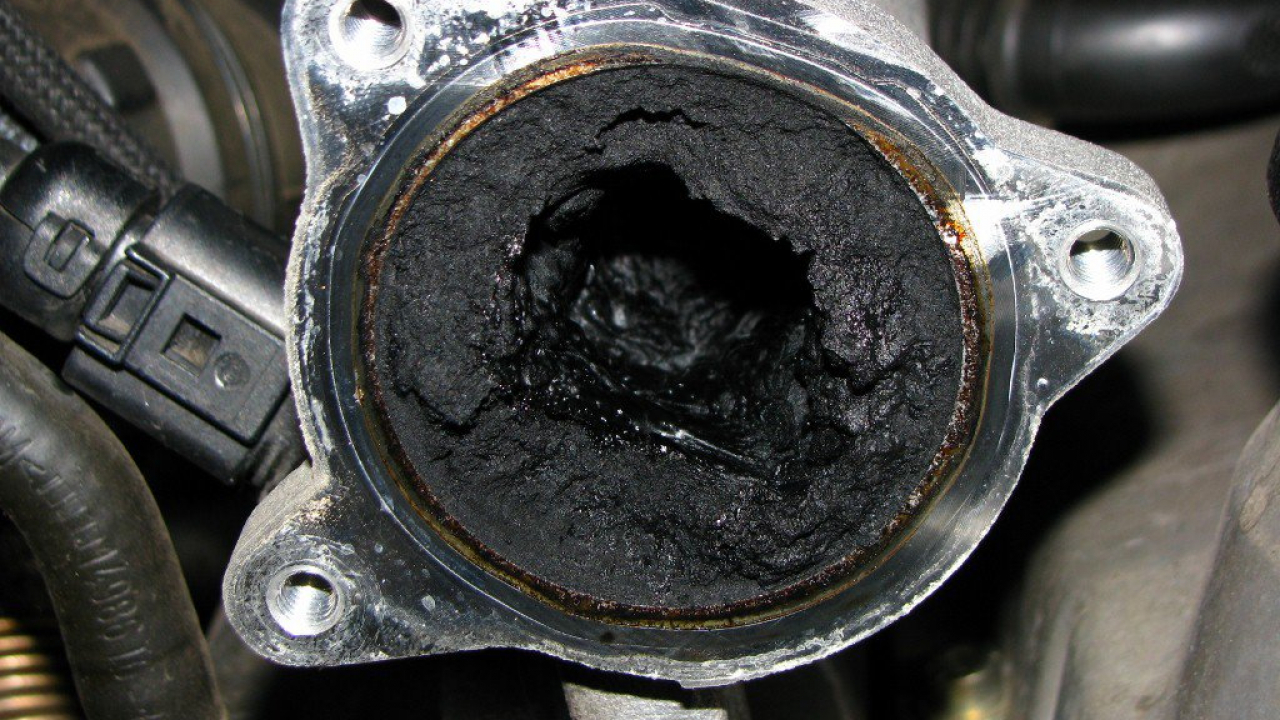

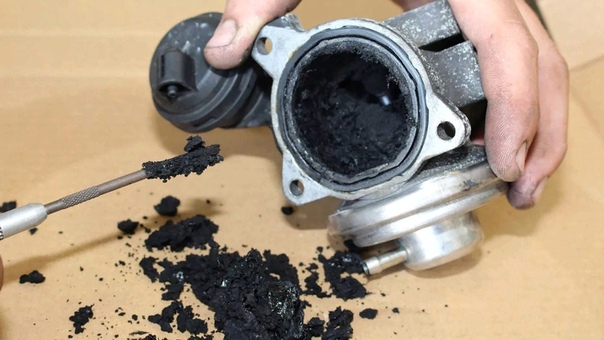

Однако единственной основной причиной их отказа является нагар вдоль каналов рециркуляции выхлопных газов и системы впуска. С течением времени это приводит к засорению трубок, каналов выхлопных газов и, в конечном итоге, плунжерного механизма клапана, в результате чего его заклинивает либо в открытом, либо в закрытом состоянии. Неисправности также могут быть вызваны разрывом диафрагмы клапана или утечкой через нее.

Каковы признаки неисправности клапана EGR?

Признаки неисправности клапана EGR схожи с признаками других неисправностей системы управления двигателем. По этой причине неисправности EGR остаются головной болью многих автомехаников. Однако существует несколько признаков, на которые стоит обратить внимание:

  • Горит лампочка проверки двигателя. Как и в случае неисправности большинства компонентов системы управления двигателем, проблема с клапаном EGR может стать причиной включения лампочки проверки двигателя.
  • Нарушения в работе двигателя. Если клапан заклинило в открытом положении, качество воздушно-топливной смеси будет нарушено, что приведет к нарушениям в работе двигателя, таким как снижение мощности, вялое ускорение и неровный холостой ход.
    Это также может привести к утечкам давления в системе турбонаддува, в результате чего турбонагнетатель будет работать активнее.
  • Повышение объема выбросов NOx. Когда клапан EGR остается закрытым, в камере сгорания возникают высокие температуры, в результате чего в выхлопе остается большое количество несгоревшего топлива, что приводит к увеличению выбросов NOx и снижению эффективности использования топлива.
  • Детонация двигателя. Повышенная температура и большой объем выбросов NOx могут также привести к усилению детонации, которую можно распознать по стуку в двигателе.


Устранение неисправностей клапана EGR

Учитывая разнообразие типов клапанов EGR, всегда целесообразнее следовать процедурам устранения неисправностей, подробно изложенным в руководстве по обслуживанию, однако существует несколько стандартных действий, которые могут помочь точно определить неисправность:

  • Считайте коды неисправностей клапанов EGR с электронным управлением с помощью диагностического прибора.
  • Убедитесь, что все вакуумные магистрали и электрические соединения подключены и расположены правильно.
  • С помощью вакуумметра проверьте степень разрежения в вакуумном шланге при 2000–2500 об/мин. Отсутствие вакуума при нормальной рабочей температуре может указывать на ослабление крепления шланга, засор или неисправность вакуумного выключателя с штуцерами или электровакуумного клапана или неисправность вакуумного усилителя/насоса.
  • Проверьте электровакуумный клапан во время работы двигателя. На клапанах EGR с электронным управлением активируйте соленоид с помощью диагностического прибора и проверьте степень разрежения на конце патрубка. Если клапан не открывается при подаче питания, его заклинило в открытом или закрытом положении или имеются следы ржавчины на электрическом соединении, ослабло соединение провода или имеется плохое заземление, система EGR будет работать неправильно. Перед заменой клапана определите основную причину его неправильной работы.
  • По возможности проверьте движение штока клапана при 1500–2000 об/мин.
    Если клапан функционирует правильно, шток клапана должен двигаться. Если он не движется, при наличии вакуума, значит, клапан неисправен.
  • Создайте разрежение непосредственно на клапане EGR с помощью ручного вакуумного насоса или сканера, в зависимости от типа клапана. Если на холостом ходу изменений не выявлено, значит, либо неисправен клапан EGR, либо каналы EGR полностью перекрыты. Если двигатель работает на холостом ходу с перебоями или глохнет, проблема вызвана неисправной системой управления.
  • Снимите клапан EGR и проверьте его на наличие нагара. По возможности удалите нагар, стараясь не допускать загрязнения мембраны.
  • Убедитесь в отсутствии засора канала рециркуляции отработавших газов в коллекторе. При необходимости прочистите его.

Коды распространенных неисправностей

Для поздних моделей клапанов EGR характерны следующие коды неисправностей:

  • P0400 — неисправность в системе рециркуляции выхлопных газов.
  • P0401 — недостаточный поток рециркуляции выхлопных газов.
  • P0402 — избыточный поток рециркуляции выхлопных газов.
  • P0403 — неисправность электропроводки системы рециркуляции выхлопных газов.
  • P0404 — неправильное значение в цепи клапана EGR.
  • P0405 — низкий уровень сигнала в цепи «А» датчика системы рециркуляции выхлопных газов.
  • P0406 — высокий уровень сигнала в цепи «А» датчика системы рециркуляции выхлопных газов.
  • P0407 — низкий уровень сигнала в цепи «В» датчика системы рециркуляции выхлопных газов.
  • P0408 — высокий уровень сигнала в цепи «В» датчика системы рециркуляции выхлопных газов.
  • P1403 — низкое напряжение в цепи управления клапана системы рециркуляции выхлопных газов.
  • P1404 — система рециркуляции отработавших газов — шток клапана остановился в закрытом положении.
  • P1405 — высокое напряжение в цепи управления клапана системы рециркуляции выхлопных газов.
  • P1406 — ошибка позиционирования штока клапана системы рециркуляции выхлопных газов.


Советы по замене клапана EGR

  • Сначала снимите крышку двигателя.
  • Затем ослабьте крепление электрического кабеля, подключенного к клапану, отсоедините провода и/или вакуумные магистрали и убедитесь в отсутствии признаков повреждения.
  • Выкрутите крепежные винты и проверьте клапан на наличие повреждений, коррозии или нагара.
  • Тщательно очистите монтажную поверхность клапана EGR и установите новый клапан и прокладку. Также следует удалить нагар из впускного клапана EGR.
  • Совместите клапан EGR с отверстиями для болтов и прокладкой и снова прикрепите к корпусу.
  • Затяните все крепежные элементы рекомендованным моментом.
  • После этого снова подсоедините вакуумные магистрали и/или электрические соединения.
  • По завершении с помощью диагностического сканера сбросьте сигнал, включающий индикатор проверки двигателя, и убедитесь в отсутствии других ошибок.  Убедитесь, что индикатор неисправности погас. После этого проведите ходовые испытания. Во многих автомобилях для адаптации теперь требуется выполнить сброс настроек клапана EGR. Это позволяет ЭБУ запомнить положение остановки при открытом и закрытом положении клапана. В противном случае клапан может сломаться и упасть в коллектор.

Для чего нужен клапан ЕГР (РВГ) на дизеле и нужен ли он вообще?


Ну вот мы и добрались до этого чудесного изобретения человечества. Венца высоких технологий, созданного в неравной борьбе корпораций за экологию за твои деньги, но в прочем...

САБЖ — страшная хреновина с трубочками, а то и с проводочками, внедрённая в твой дизель, то ли по воле завода и изготовителя, то ли Управления по борьбе с вредоносными выбросами США .

Сталкиваясь каждый день с владельцами дизельных машин, и механиками которые многозначительно рассуждают на тему необходимости клапана ЕГР в дизеле, что без него движок будет долго прогреваться, что программа управления в двигателе не рассчитана на работу без клапаночка и что совсем уж грустно автомобиль просто перестанет ехать без клапана ЕГР. Я решил написать эту статью, чтобы развеять некоторые заблуждения по этому вопросу.

Когда то знакомясь с системами современных автомобилей и получая информацию от тех же механиков и автовладельцев, я то же уверовал в непоколебимость клапана ЕГР, и его участие в тайных алгоритмах работы дизеля и его бесспорную необходимость в движке. Но шло время, менялись источники информации, появился опыт работы с системами современных автомобилей и эта непоколебимая вера пошатнулась, а за тем пропала вовсе. Так давайте начнём по порядку.

Так как же появился клапан ЕГР и зачем он нужен.
Первые серийные автомобили оснащённые клапаном ЕГР появились на дорогах в 70х годах прошлого века. Что же делает этот клапан на самом деле и как выглядел его первый вариант? Ответ простой. Главная задача системы EGR ( Exhaust gas recirculation - ЕГР), а по нашему системы рециркуляции выхлопных газов, заставить топливо гореть при более низких температурах за счёт уменьшения количества кислорода в воздухе поступающем в цилиндры путём подмешивания в этот воздух выхлопных газов. А за чем это нужно? спросите вы. А ответ будет такой: NOx - окислы азота. Группа вредных веществ образующихся в результате горения чего либо в атмосфере. Считается, что повышение максимальной температуры в зоне горения свыше 1850 К (около 1576 градусов Цельсия) приводит к недопустимо высоким выбросам NOx. Ты уже догадался зачем оно надо? 🙂 ...

Первые клапаны ЕГР собственно не были клапанами, это были простые отверстия соединяющие выпуск со впуском, но при таком подходе появлялись проблемы с холостыми оборотами и значительными потерями в мощности двигателя. Для того чтобы исключить это негативное влияние отверстие превратилось в клапан и не просто клапан, а клапан управляемый, на первых порах механически и вакуумом а в последствии электроприводами или тем же вакуумом но с электронным регулированием. За частую современные клапана ЕГР оснащают обратной связью (всякими датчиками положения) для контроля работоспособности системы.

Так давай посмотрим на известные положительные и отрицательные эффекты использования систем рециркуляции отработавших газов. В бензиновых двигателях есть как те, так и другие, в дизелях же кроме снижения до 50% выбросов NOx один вред... В бензиновых двигателях существует эффект потерь энергии на дросселирование (насосные потери), клапан ЕГР снижает этот эффект на малых и частичных нагрузках и позволяет повысить топливную экономичность и эффективность ДВС. В дизелях этого эффекта нет. Описанный выше эффект является наверное единственным значимым поводом использования клапана ЕГР помимо его экологического назначения. В остальном понижение температуры горения смеси приводит к увеличению выброса CO для бензиновых двигателей и сажи в дизелях.
В общем существует некий компромисс между уменьшением выброса окислов азота и вредными последствиями снижения температуры горения в цилиндрах ДВС. Кстати появление сажевых фильтров на дизельных двигателях отчасти связано с использованием клапана ЕГР.
А теперь как говориться все «прелести». При не полном закрытии (неисправности) клапана значительное снижение мощности дизеля. Увеличенное образование сажи, нагара на впускных системах, вихревых заслонках, клапанах, коллекторах, вплоть до уменьшения сечения впускного коллектора до критических размеров (можно выгребать ложкой).

Снижение мощности двигателя, увеличение расхода топлива. Уменьшение срока службы масла, за счёт запредельного содержания сажи. Уменьшение общей надёжности ДВС из за сложности систем рециркуляции. В общем получается достаточно печальная картина.

В нашем техцентре, да и в других автосервисах существует такая услуга как заглушить клапан ЕГР на дизельном двигателе. С помощью этой процедуры перекрывается канал клапана ЕГР, а его электрическая часть (обратная связь) остаётся в рабочем состоянии для избежания возникновения кодов неисправности в ЭБУ ДВС, т.е. глушение клапана возможно только при исправной электрической части. Если клапан ЕГР вышел из строя, не исправна электрическая составляющая, возникает вариант ставить новый клапан ЕГР и глушить канал, либо переходить к программному удалению. Метод программного отключения системы рециркуляции отработавших газов на дизеле (изменение программы управления двигателем) , при котором клапан всегда остаётся в закрытом положении и не играет роль его функциональность, т.е. для ЭБУ его не существует и он не мешает мотору работать. Рекомендовать эти процедуры пожалуй стоит, но выбор всегда за владельцем автомобиля: что загрязнять? — окружающую среду или свой движок. 🙂 Стоимость работы по блокировке клапана ЕГР, при исправном клапане, самая бюджетная. Стоимость блокировки клапана при неисправной электрической составляющей (установка нового клапана с блокировкой канала) соразмерна с удалением клапана на программном уровне. Мнение РСВ Сервис основывается на практике, большое количество ремонтов двигателей связано именно с неисправностью системы ЕГР и эта поломка не зависит от владельца автомобиля или водителя, если они самостоятельно не занимались улучшательством. Если система ЕГР перестает правильно работать, как задумали инженеры на заводе, наступает момент для принятия решением владельцем автомобиля, если оставить неисправную систему, следом за ней выйдет из строя двигатель, а это дорогой ремонт. Если ремонтировать, то как именно, вариантов несколько, установка исправной БУ запчасти, установка новой запчасти, устранение системы на электронном уровне. Решение принимает владелец автомобиля, наша задача реализовать принятое решение на практике.


Понимая ущербность этих систем и имея на горизонте экологические нормы ЕВРО 6 производители дизельных двигателей склоняются к химическому решению проблемы NOx. В частности системы с использованием химических нейтрализаторов окислов азота например AdBlue. Но к сожалению эти системы достаточно дороги и сложны для их массового производства так что клапан ЕГР пока самое распространённое средство борьбы c выбросами NOx.
Остаётся надеяться что конструкторы современных систем ДВС придумают способ борьбы с вредными выбросами, который массово заменит клапан ЕГР. А пока выбор за тобой.
Так глушим, или нет? 🙂

Существует способ удаление ЕГР на программном уровне из ЭБУ двигателя. Звоните в РСВ Сервис, уточняйте детали удаления ЕГР: для стандарта Евро 4, для стандарта Евро 5.

Последнее поступления в нашу копилку знаний из практики ремонта автомобиля Мицубиси Паджеро 4, 2010 года выпуска, двигатель 4M41 3.2D Di-DC. Клиент обратился с просьбой разобраться с загоревшейся лампой неисправности двигателя.


В результате диагностики обнаружен букет ошибок и неисправная топливная форсунка, параметры работы которой вышли за пределы коррекции. Причина вылезла при частичной разборке автомобиля и внимательном осмотре впускного коллектора.

Картина "маслом"! 250 тысяч километров пробега - это просто отлично! Клапан ЕГР не заглушен, результат на лицо. Заменили форсунку топливную, заглушили клапан "егорку", отправили клиента до новых встреч на плановом техническом обслуживании.

Всем добра! С уважением РСВ Сервис! Удачи на дороге!

#автосервисрсв
#ремонтдизелей

Что такое клапан ЕГР (EGR) и для чего он необходим? Как и для чего отключать клапан ЕГР?

В наших автомобилях довольно много интересного и неизведанного! Несмотря на ежедневное использование, в наших машинах есть много различных систем, о которых мы даже не подозреваем. Сегодня я хочу поговорить об одном интересном, на мой взгляд, клапане под названием EGR, который устанавливается на большинство современных автомобилей.

Что такое клапан EGR?

В эпоху тотального загрязнения окружающей среды, автопроизводители все больше озабочены экологичностью своей продукции. Большое количество всевозможных датчиков и систем служат для одной цели — снизить уровень загрязнения окружающей среды.

Одним из таких изобретений является клапан EGR (EGR — Exhaust Gas Recirculation). В переводе с английского название клапана будет звучать так — клапан рециркуляция отработавших газов. Однако среди автомобилистов этот узел чаще всего называют просто — клапан ЕГР.

Как уже понятно из названия, данный клапан имеет отношение к отработанным газам и рециркуляции. Задача клапана EGR — повысить эффективность работы мотора, а также снизить расход топлива путем дожигания отработавших газов, или проще говоря, повторного их использования. Применение такой системы не ново, кстати, такими клапанами агрегатируются даже "наши" автомобили.

Как это работает?

Высокая температура в камере сгорания приводит к взаимодействию кислорода и азота, в результате образуя окись азота. Из-за недостатка кислорода, который ушел на образование азота, топливо сгорает не полностью, ухудшается мощность двигателя, а также увеличивается уровень вредных выбросов в атмосферу. Кроме того, топливо расходуется не экономично.

Система рециркуляции отработавших газов служит для повторного использования сгоревших газов, благодаря клапану ЕГР часть газов возвращается во впускной коллектор где, смешиваясь со свежим воздухом догорает, делая выхлоп более экологичным. В таком переработанном выхлопе снижается уровень кислорода, который взаимодействует с азотом, в итоге количество NOx существенно снижается.

Кроме рециркуляции, клапан обладает другими плюсами, если говорить о бензиновых двигателях. Из-за снижения концентрации кислорода в ТВС происходит снижение температуры сгорания, что позволяет избежать детонации двигателя. Кроме того, это дает возможность выставить более раннее зажигание, в итоге это позволяет получить лучший крутящий момент.

Для чего отключать ЕГР?

Казалось бы, отличное устройство, обладает массой плюсов и положительных моментов... Все, в принципе, верно при условии, что автомобиль эксплуатируется "по книжке" с соответствующим топливом. Как вы понимаете, в наших широтах это просто невозможно, качество топлива оставляет желать лучшего, да и "по книжке" у нас авто никто никогда не эксплуатировал. Кроме этого нарушения в работе системы рециркуляции могут вызвать такие неисправности: нарушения в работе цилиндропоршневой группе, неисправные датчики, а также проблемы с турбиной. В общем со временем с клапаном EGR происходит то же самое, что и с катализатором, он начинает работать некорректно и доставляет массу неудобств.

Неисправный клапан EGR начинает работать некорректно, мотор страдает от нестабильной работы, падает мощность, начинают плавать обороты, увеличивается расход топлива и т. д. Как правило, такие "болячки" возникают на дизельных моторах и проявляются в очень острой форме. Решение, казалось бы, довольно простое — заменить клапан ЕГР и все! Однако на деле не все так просто. .. Вместе с клапаном происходит загрязнение всей системы рециркуляции, поэтому необходима не только замена клапана, но и чистка всей системы, а это удовольствие не из дешевых, к тому же никто не даст гарантии того, что через пару тыс. км. у вас снова не повторится эта ситуация. Как и в ситуации с катализатором, клапан EGR стали удалять разными способами, о которых вы сейчас и узнаете.

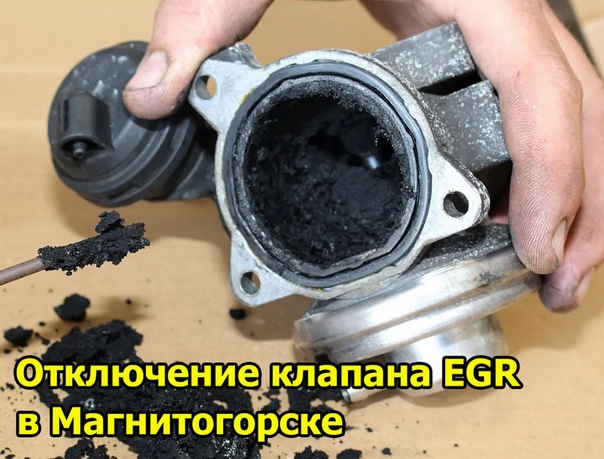

Отключение ЕГР разными способами

1. Первый вариант решить проблему нерабочего EGR — заглушка ЕГР. Правильно выполненная работа позволяет раз и навсегда избавиться от проблем с системой рециркуляции ОГ. Более того, владельцы, которые уже удалили клапан и установили заглушку, отмечают повышение КПД двигателя. Принцип такой — снимается клапан ЕГР, затем вырезается специальная прокладка (заглушка) из нержавеющего металла, которая блокирует повторную подачу отработавших газов в камеру сгорания.

2. Второй способ отключить клапан EGR — снять фишку питания клапана. Такой вариант возможен не на всех авто, а только на тех, чьи клапана в обесточенном состоянии находятся в закрытом положении. В некоторых случаях после скидывания фишки может появиться ошибка, в таком случае следует использовать другой способ заглушки клапана ЕГР.

3. Третий вариант — блокировка разъема клапана ЕГР при помощи резистора. Для данного метода используется резистор (1 кОм на 2 Вт), который блокирует разъем на клапане. Ножки резистора подгибаются таким образом, чтобы они попали в разъем. Затем при помощи изоленты крепим резистор в разъеме.

Правильно выполненое отключение ЕГР, позволяет избавиться от проблем с данным узлом и обеспечить безотказную работу силового агрегата. Главное, чтобы работу по нейтрализации выполнял специалист, который знает, что делает. Халатное отношение может привести к большим проблемам с мотором или усугубить уже имеющиеся неисправности. Не затягивайте с ремонтом и при любых нарушениях в работе системы рециркуляции, принимайте неотложные меры.

На этом у меня все, спасибо за внимание и до новых встреч на Авто Пособие водителя.

P. S. Жду ваших комментариев на данную тему, подписывайтесь на новые статьи и делитесь этой статьей с друзьями, используя кнопки соц. сетей. Всем спасибо! Пока!

Как очистить клапан ЕГР и дроссель

Продолжаем разбираться, как изменился процесс смесеобразования в ДВС и как это сказалось на работе и ремонтопригодности моторов.

В своей работе мы много общаемся с обычными автовладельцами и мастерами сервисов различного уровня и получаем много отзывов, вопросов. За многие годы активного сотрудничества с потребителями и проведения всевозможных тестов продукции мынаработали огромную базу историй ремонта самых разных автомобилей. Сегодня мы продолжаем серию публикаций о распространенных проблемах современных моторов. Ни в коем случае не хотим высказывать претензии автопроизводителям. Вся информация собрана в процессе личного общения, изучения форумов и собственного опыта экспертов LAVR.

Сегодня мы разберем, как разгорячились моторы за последние 20 лет, какие перемены претерпел процесс смесеобразования в ДВС и как это сказалось на работе и ремонтопригодности.

Система рециркуляции выхлопных газов

В прошлой статье мы говорили о том, что в последние 20 лет двигатели становятся более легкими и экологичными и при этом более мощными. Для этих целей производители силовых агрегатов увеличили рабочую температуру, что вполне предсказуемо ударило по темпам деградации масла, старения пластиковых и резиновых деталей мотора и износу цилиндро-поршневой группы. Управляемый термостат не слишком повлиял на ситуацию, потому что система охлаждения обладает инертностью и не успевает за увеличением температуры мотора, которая под нагрузкой оказывается выше оптимальной.

В качестве решения автоконцерны предложили внедрение клапана рециркуляции выхлопных газов. Он установлен на большинстве автомобилей после 2010 года выпуска. На современных моторах клапан EGR управляется электронно от ЭБУ и может осуществлять полное или частичное открытие рециркуляционного тракта.

Изначально система EGR воспринималась как экологическое новшество, снижающее токсичность выхлопа, а конкретно содержания оксидов азота, которое возросло вместе с ростом рабочей температуры моторов. Однако это справедливо для дизелей, в бензиновых двигателях основная задача системы ЕГР - именно снижение температуры в камере сгорания на средних нагрузках: часть кислорода замещается отработавшими газами, и градусы в камере сгорания падают. Для производителей тотальное введение рециркуляции выхлопных газов стало решением, убившим двух зайцев, а для многих российских автомобилистов – просто необязательной деталью, которую, как катализатор, можно вырезать.

Разберемся с проблемами, которые добавило появление EGR автовладельцам. В России на многих современных автомобилях этот элемент системы уже после 20 000 км пробега начинает сбоить. По данным опытных сервисменов, которые проходили обучение в дилерских центрах Европы, там проблема стоит не так остро: естественный механический износ клапана обычно наступает после 60 000 – 80 000 км пробега. Все дело - в качестве топлива, которое способствует увеличению сажи в выхлопе.

Вот и получается, что из-за низкосортного бензина применение системы рециркуляции приводит к попаданию большого количества сажи из выхлопных газов во впускную систему. Чем это чревато, понятно? Ускоренный износ поршневых колец, забивание каналов и неполное сгорание с еще большим образованием сажи. Она вместе с маслом (о том, откуда масло в выхлопе, мы писали в предыдущей статье) оседает на штоке клапана, стенках, самой магистрали, впускном коллекторе и находящихся в нем датчиках, что приводит к нестабильной работе мотора и поломке EGR. Круг замкнулся.

Простая иллюстрация: надежный японский мотор 1KD-FTV. В варианте Евро-3 объём рециркуляции отработавших газов невелик, а ресурс двигателя официально составляет более 500 000 км. Этот же силовой агрегат в более экологичном исполнении, где отработавшими газами замещается почти весь избыточный воздух, из-за ускоренного износа ЦПГ имеет ресурс 100 000-150 000 км. Таких примеров десятки.

Очевидное решение – периодически чистить клапан и его каналы, но в большинстве машин это сделать довольно сложно, поэтому сажа копится. Клапан может прогореть, но до этого доходит редко и только в автомобилях, где сама его конструкция невероятно надежна. А самая частая поломка EGR - клин в каком-то одном положении. Открытое положение чревато тем, что все отходы горения прямиком летят в цилиндры, в том числе на высоких оборотах и при большой нагрузке. Закрытый клапан передает «мозгам» некорректные показания, а те на основе этих данных могут вносить изменения в работу других систем двигателя.

Другой вариант - клапан начинает двигаться рывками. Исправный клапан должен обеспечивать плавное перемещение штока, но, если он «скачет», информация передается на ЭБУ, а система работает некорректно. Бывают машины, где соленоид движется за счет шагового электропривода, он тоже может выйти из строя, как и вся цепь управления его работой.

Что еще усугубляет ситуацию? Несвоевременное техобслуживание двигателя. Практически любые поломки влияют на процесс сгорания топлива и, следовательно, на работы системы рециркуляции газов. Сюда же - замена фильтров и масла с большими интервалами, использование низкосортного или контрафактного лубриканта, отсутствие промывки системы смазки. И третье – режим эксплуатации, особенно вредны короткие поездки, свойственные для города, и стояние в пробках.

Вишенка на торте – сложность диагностики и поиска причины выхода из строя этого узла. Симптомов, характерных именно для неполадок EGR, нет, а до его проверки дело доходит далеко не в первую очередь.

Многие автовладельцы, заимев проблемы в ЕГР и узнав стоимость ремонта, предпочитают заглушить клапан. Тоже вариант, хоть и не слишком экологичный. Нюанс в том, что делать это нужно правильно, чтобы ДМРВ и датчик кислорода не оценили ситуацию как слишком большой расход воздуха, и ЭБУ не дал команду  корректировать топливную смесь с сторону наращивания впрыска топлива.

Как можно продлить жизнь EGR? Во-первых, следить за исправностью двигателя и соблюдением адекватных режимов работы. Во-вторых, регулярно осуществлять профилактику, особенно важна промывка масляной системы. В-третьих, и это очень важно, заправляться только на проверенных АЗС, потому что некачественное горючее - это самый злейший враг клапана рециркуляции отработанных газов. И наконец, не лишними будут меры по улучшению качества топлива и качества сгорания рабочей смеси. В ассортименте LAVR для этих целей есть Октан-корректор, Цетан-корректор и универсальный Усилитель моторного топлива.

Дроссельная заслонка

Еще один элемент автомобиля, который подвержен очень быстрому загрязнению сажей, маслом и пылью - дроссельная заслонка. На этот процесс влияют состояние двигателя, свежеть воздушного фильтра и – главное - работа системы рециркуляции. Ведь в большинстве случаев выхлопные газы направляются обратно в цилиндры через дроссельную заслонку. Обычно загрязнения копятся довольно долго – не меньше 100 000 км, но в случае некорректной работы EGR процесс идет сильно ускоряется.

Симптомы критического загрязнения дроссельной заслонки, как и в случае клапана ЕГР, не слишком показательны: троение, заторможенная реакции на педаль газа, ошибки в подаче воздуха, рост расхода топлива.

Однако есть и хорошая новость. Дроссельный узел довольно легко вскрыть и почистить. Для этого есть специальная автохимия, которая несколько минут смывает нагар и масляный налет: например, Очиститель дроссельной заслонки LAVR.

【EGR – что это такое 】 Глушить клапан egr или нет Ответы на Limard

Система автомобиля ЕГР (Exhaust Gas Recirculation) представляет собой клапан, который соединяет пространства впускного и выпускного коллекторов. Предназначение такого устройства – оберегание экологии планеты от загрязнения выхлопными газами.

Как работает клапан EGR

Работа данной системы заключается в том, что клапан ЕГР должен открыть впускной коллектор и пропустить в него отработанные газы для дожигания. Главная его задача – уменьшить выход оксида азота в выхлопной системе. Сам клапан находится на двигателе внутреннего сгорания либо на дизеле, в зависимости от типа машины. Система рециркуляции отработанных газов способна снизить расход топлива в автомобиле, снизить уровень токсичности выхлопа мотора. Впервые клапан EGR появился в США еще в начале 70-х годов прошлого века. На тот момент существовали только пневмомеханические системы, которые не могли похвастаться высокой точностью работы. С развитием электроники на данный момент можно выделить уже три типа системы рециркуляции отработавших газов:
  • пневмомеханические;
  • электропневматические;
  • электронные.
В некоторых машинах система автомобиля ЕГР построена таким образом, что имеет дополнительное охлаждение газов. Такая функция помогает снизить уровень выброса оксидов азота. Удаление клапана ЕГР сводится лишь к возможным небольшим последствиям работы машины, а также отсутствию фильтра очистки воздуха.

Как влияет клапан ЕГР на работу двигателя

По мнению большинства автолюбителей, единственной задачей клапана ЕГР является борьба с загрязнением окружающей среды, очищение воздуха от выхлопных газов. Помимо этого, он обеспечивает сбалансированную работу двигателя на разных режимах: во время прогрева, при постоянной нагрузке, а также резком изменении атмосферного давления. Поэтому несложно заметить, что работа электромотора напрямую зависит от работы клапана EGR. В связи со своей функциональностью, неисправность системы влечет за собой поломку или неполадки в работе других механизмов автомобиля. Выделяют основные признаки неисправности клапана:
  • потеря мощности двигателя;
  • скорость набирается рывками;
  • повышение уровня оксида азота;
  • повышается расход топлива;
  • проблемы с турбиной;
  • неисправность датчиков.
Не стоит игнорировать ни один из этих признаков. Через систему ЕГР проходит огромный объем выхлопных газов, на поверхности устройства оседает сажа, что сказывается на его полноценной работе. Кроме того, низкое качество топлива влияет на исправность самого клапана EGR. Со временем он начинает плохо работать, появляются проблемы с исправностью других устройств машины, и это приносит массу неудобств. Большинство автовладельцев считает, что удаление клапана ЕГР поможет избежать этих проблем. Из-за дороговизны механизма и необходимости чистки всей системы чаще всего владельцы автомобиля сталкиваются с вопросом: «Глушить клапан ЕГР или нет». Если система работает исправно и не приносит никаких неудобств, то не стоит ее трогать. Для продления срока ее службы используйте топливо хорошего качества, в целях профилактики проводите регулярно чистку выхлопной системы в целом. Если избежать отключения клапана EGR невозможно, то обратитесь к специалистам автосервиса Лимард либо сделайте это самостоятельно.

Как заглушить клапан ЕГР

Если при рассмотрении вопроса глушить клапан ЕГР или нет, вы выбрали первый вариант, то стоит обратить внимание на несколько способов, чтобы справиться с этой задачей.
  1. Отключение клапана EGR поможет избавиться от ряда проблем. Для этого снимите клапан, затем вырежьте металлическую заглушку. Она блокирует прохождения газов для повторного сгорания.
  2. Если в вашем автомобиле клапан находится в закрытом положении в обесточенном состоянии, то вам достаточно всего лишь снять фишку его питания. Если после этих действий возникла ошибка, то стоит воспользоваться другим способом отключения клапана EGR.
  3. При помощи изоленты прикрепите в разъем клапана резистор, блокирующий его.
Глушить клапан или нет – решать только владельцу транспорта. Для принятия такого решения стоит понимать его значимость. Халатное отношение может привести к большим проблемам с работой машины, в целом. После избавления от системы рециркуляции расход топлива вернется к нормальным показателям, мотор станет работать лучше, ведь к нему не будет доступа загрязненного воздуха, а также улучшатся все динамические характеристики. Единственный минус удаления клапана ЕГР – загрязнение окружающей среды. Клапан ЕГР приносит огромную пользу для экологии и установлен практически в каждом автомобиле. Это мощнейшее оружие по борьбе с загрязнениями выхлопными газами. Специалисты автосервиса Лимард приглашают всех автолюбителей провести любые работы, связанные с обслуживанием и ремонтом автомобилей. Мы гарантируем высокое качество работы по демократичной стоимости.

что это в автомобиле? Для чего он нужен? Фото видео

Как известно, автомобили сделали свой огромный вклад в дело загрязнения окружающей среды. Результаты этого загрязнения видны невооруженным глазом — токсический смог в мегаполисах, из-за которого значительно уменьшается видимость, а жители вынуждены надевать марлевые повязки. Глобальное потепление — еще один неоспоримый факт: изменение климата, тающие ледники, поднимающийся уровень вод Мирового океана.

Пусть поздно, но меры по уменьшению выбросов вредных веществ в воздух принимаются. Недавно мы писали на Vodi.su об обязательном оснащении выхлопной системы сажевыми фильтрами и каталитическими нейтрализаторами. Сегодня же поговорим о системе рециркуляции выхлопных газов — EGR.

Рециркуляция выхлопных газов

Если каталитический нейтрализатор и сажевый фильтр отвечают за уменьшение в выхлопе двуокиси углерода и сажи, то система EGR призвана уменьшить содержание окиси азота. Оксид азота (IV) — это ядовитый газ. В атмосфере он может вступать в реакцию с водяным паром и кислородом, что приводит к образованию азотной кислоты и кислотных дождей. Он очень негативно воздействует на слизистые оболочки человека, а также выступает в качестве окислителя, то есть из-за него происходит ускоренная коррозия, разрушаются бетонные стены и пр.

Чтобы уменьшить выбросы окиси азота, и был разработан клапан EGR для повторного сжигания вредных выбросов. Говоря простым языком, система рециркуляции работает таким образом:

  • выхлопные газы из выпускного коллектора направляются обратно во впускной коллектор;
  • при взаимодействии азота с атмосферным воздухом температура топливно-воздушной смеси повышается;
  • в цилиндрах практически полностью выгорает вся двуокись азота, так как кислород является ее катализатором.

Система EGR устанавливается как на дизельные, так и на бензиновые двигатели внутреннего сгорания. Обычно она активируется лишь на определенных оборотах двигателя. Так на бензиновых ДВС клапан EGR работает лишь на средних и высоких оборотах. На холостом же ходу и на пике мощности он перекрыт. Но даже при таких режимах работы отработанные газы обеспечивают до 20% необходимого кислорода для сжигания топлива.

На дизельных двигателях EGR не работает лишь на максимуме нагрузки. Рециркуляция выхлопных газов на дизельных ДВС обеспечивает до 50% кислорода. Именно поэтому они считаются гораздо более экологическими чистыми. Правда, такого показателя можно добиться лишь в случае полной очистки ДТ от парафинов и примесей.

Типы EGR

Главным элементом системы рециркуляции является клапан, который может в зависимости от оборотов открываться или закрываться. На сегодняшний момент применяются три основных типа клапанов EGR:

  • пневмо-механические;
  • электро-пневматические;
  • электронные.

Первые устанавливались еще на авто 1990-х годов выпуска. Главными элементами такого клапана являлись заслонка, пружина и пневмо-шланг. Открытие или закрытие заслонки осуществляется за счет повышающегося или понижающегося давления газов. Так, на низких оборотах давление слишком низкое, на средних заслонка раскрыта на половину, на максимуме она открыта полностью, но сам клапан закрыт и поэтому газы не всасываются обратно во впускной коллектор.

Электрические и электронные клапаны работают под контролем электронного блока управления. Разница лишь в том, что электроклапан оснащен той же заслонкой и приводом для ее открывания/закрывания. В электронном варианте заслонка полностью отсутствует, газы проходят через небольшие отверстия разного диаметра, а за их открывание или закрывание отвечают соленоиды.

EGR: преимущества, недостатки, заглушка клапана

Сама система практически никак не влияет на работоспособность двигателя. Хотя, чисто теоретически, благодаря повторному дожигу выхлопа удается незначительно уменьшить потребление топлива. Это особенно заметно на бензиновых двигателях — экономия порядка пяти процентов. Еще один плюс — уменьшение объемов сажи в выхлопе, соответственно, сажевый фильтр забивается не так быстро. Про плюсы для окружающей среды говорить не будем, ведь это и так понятно.

С другой стороны, со временем на клапанах EGR накапливается огромное количество сажи. В первую очередь страдают от этой напасти те автовладельцы, которые заливают некачественный дизель и используют низкосортное моторное масло. Ремонт или полную очистку клапана еще можно оплатить, но вот его замена — это настоящее разорение.

Поэтому принимается решение о заглушке клапана. Заглушить его можно различными методами: установка заглушки, отключение «фишки» питания клапана, блокировка разъема при помощи резистора и пр. С одной стороны отмечается повышение КПД двигателя. Но есть и проблемы. Во-первых, потребуется перепрошивка ЭБУ. Во-вторых, в двигателе могут отмечаться значительные колебания температурных режимов, что приводит как к прогоранию клапанов, прокладки, крышки головки блока, так и к образованию черного налета на свечах и накоплению нагара в самих цилиндрах.

Загрузка...

Поделиться в социальных сетях

EGR в дизельном двигателе: что это такое?

Система рециркуляции отработавших газов ЕГР (англ. Exhaust Gas Recirculation) является решением, которое снижает уровень оксидов азота в отработавших газах бензинового или дизельного двигателя. Данная система применительно к современным ДВС отсутствует только на бензиновых турбомоторах.

Для дизельных двигателей выдвигаются различные требования касательно стандартов токсичности отработавших газов. По этой причине EGR дизельного мотора может быть реализована по различным схемам. Система рециркуляции отработавших газов ЕГР дизельного двигателя может быть:

  • системой высокого давления;
  • ЕГР низкого давления;
  • комбинированной системой EGR;
Рекомендуем также прочитать статью об особенностях эксплуатации дизельного двигателя зимой. Из этой статьи вы узнаете о присадках в дизтопливо, свечах накала, подогреве солярки, а также о профилактических мерах для уверенного запуска дизельного мотора при отрицательных температурах.

Содержание статьи

Для чего нужна система EGR

Главной функцией системы EGR становится частичный возврат отработавших газов назад во впускной коллектор двигателя для дожигания. ЕГР дизельного двигателя позволяет сделать работу моторов подобного типа более мягкой и плавной, бензиновые агрегаты с EGR меньше страдают от детонации. Система рециркуляции отработавших газов способна улучшить эксплуатационные показатели дизельного или бензинового ДВС, понизить расход топлива. Выхлоп мотора с ЕГР становится менее токсичным.

Главной задачей системы EGR является эффективное понижение уровня оксидов азота в выхлопе. Образование оксидов азота в процессе работы мотора вызвано высокой температурой. Рост температуры в камере сгорания ДВС приводит к активному увеличению содержания оксидов азота в топливно-воздушной смеси. Высокая температура в камере сгорания ДВС приводит к тому, что кислород и азот, которые содержатся в подаваемом воздухе, начинают взаимодействовать между собой.

Воздух попадает в разогретую камеру сгорания двигателя, где далее активно образуются окиси азота. Это означает, что кислород, который необходим для полноценного сжигания бензина в агрегатах данного типа начинает замещаться указанными оксидами азота. Рабочая смесь при условии недостатка кислорода сгорает не полностью, в результате чего теряется мощность двигателя, заметно повышается расход топлива, а также возрастает токсичность выхлопных газов ДВС.

Если вернуть часть отработавших газов во впускной коллектор, это позволяет немного снизить температуру сгорания топливно-воздушной смеси. Понижение температуры автоматически уменьшает интенсивность образования оксидов азота.

Попадание части отработавших газов обратно во впуск практически не изменяет требуемого соотношения  базовых компонентов для получения качественной топливно-воздушной смеси, сам двигатель не теряет мощности на различных режимах, а также наблюдается экономия топлива.

Отключение клапана ЕГР

В Европе и других развитых странах к вопросам экологии подходят достаточно строго. На территории СНГ по вопросу ЕГР существует множество споров. Темами обсуждения среди автолюбителей становятся топики касательно того, как «заглушить» ЕГР дизельного или бензинового мотора, нейтрализовать систему рециркуляции отработавших газов, отключить клапан ЕГР дизеля и т.д.

Многие уверены, что система рециркуляции «душит» мотор и ЕГР отнимает мощность, не позволяя цилиндрам двигателя наполняться чистым воздухом в полной мере. К таковым относятся любители тюнинга дизельного мотора. Не менее частой причиной отказа от рециркуляции становится сильное загрязнение впускного коллектора и быстрый выход из строя датчиков системы, а также клапана EGR.

Все элементы системы рециркуляции страдают от нагара в условиях эксплуатации мотора на топливе низкого качества. Ремонт системы требует определенных финансовых затрат. Некоторые водители по этой причине немедленно «глушат» рециркуляцию отработавших газов и не заботятся о целесообразности такого решения.

Рециркуляция отработавших газов: клапан ЕГР

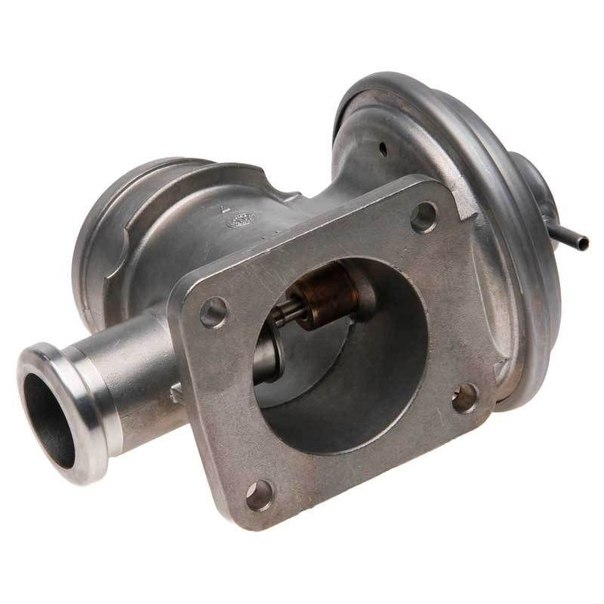

Главным элементом системы рециркуляции отработавших газов выступает клапан EGR. На указанном клапане основана вся система. Именно клапан ЕГР является решением, которое позволяет определенной части отработавших газов попадать обратно во впускной коллектор, где они далее снова перемешиваются с очередной порцией поступившего во впуск воздуха.

Чем больше кислорода оказывается в камере сгорания, тем большей получается температура горения топливно-воздушной смеси. Добавление части отработавших газов в состав смеси означает принудительное уменьшение количества кислорода. Так достигается снижение температуры сгорания рабочей смеси в камере. Меньшее количество кислорода означает менее интенсивное взаимодействие с азотом, что и снижает в итоге количество оксидов азота в выхлопе.

Клапан EGR дизельного или бензинового двигателя работает не одинаково, что зависит от особенностей конкретного типа ДВС. Дизельный двигатель имеет клапан ЕГР, который открывается в режиме холостого  хода, ограничивая вдвое впуск свежей порции воздуха. С увеличением нагрузки на двигатель EGR пропускает меньшее количество отработанных газов во впуск, а в моменты пиковых нагрузок клапан полностью закрыт. Данный клапан закрывается также в режиме прогрева дизельного двигателя. Что касается бензиновых ДВС, клапан EGR закрыт на холостом ходу, а также во время выхода двигателя на максимальный крутящий момент. Если нагрузка на мотор низкая или средняя, тогда клапан обеспечивает всего до 10% впуска воздуха.

Системы рециркуляции работают по принципу замкнутого контура, а сам клапан EGR может управляться:

  • электрическим контроллером;
  • электропневматическим способом;

Для первого решения система опирается на данные, которые поступают от датчика положения в контроллер ДВС. Именно контроллер посылает управляющий сигнал на клапан. Во втором случае регулировка работы клапана ЕГР происходит на основании показаний от датчика давления во впускном коллекторе, датчика массового расхода воздуха и датчика температуры воздуха на впуске.

Встречаются конструкции двигателей, которые подразумевают улучшенное охлаждение отработавших газов в процессе работы системы рециркуляции. Клапан EGR в таких конструкциях интегрируют в систему охлаждения двигателя. Система становится более сложной, но уровень оксидов азота уменьшается еще более эффективно.

По зваерениям производителей, система рециркуляции отработавших газов имеет определенный ряд преимуществ в процессе эксплуатации ДВС. Для моторов на бензине плюсами ЕГР становится меньший перепад давления в области дроссельной заслонки. Сниженная температура горения уменьшает детонацию, позволяя установить ранее зажигание для повышения моментной характеристики двигателя. Дизельный мотор с ЕГР работает мягче и тише в режиме холостого хода, так как меньшее содержание кислорода приводит к понижению давления в момент сгорания топливно-воздушной смеси.

Виды систем рециркуляции отработавших газов дизельного двигателя

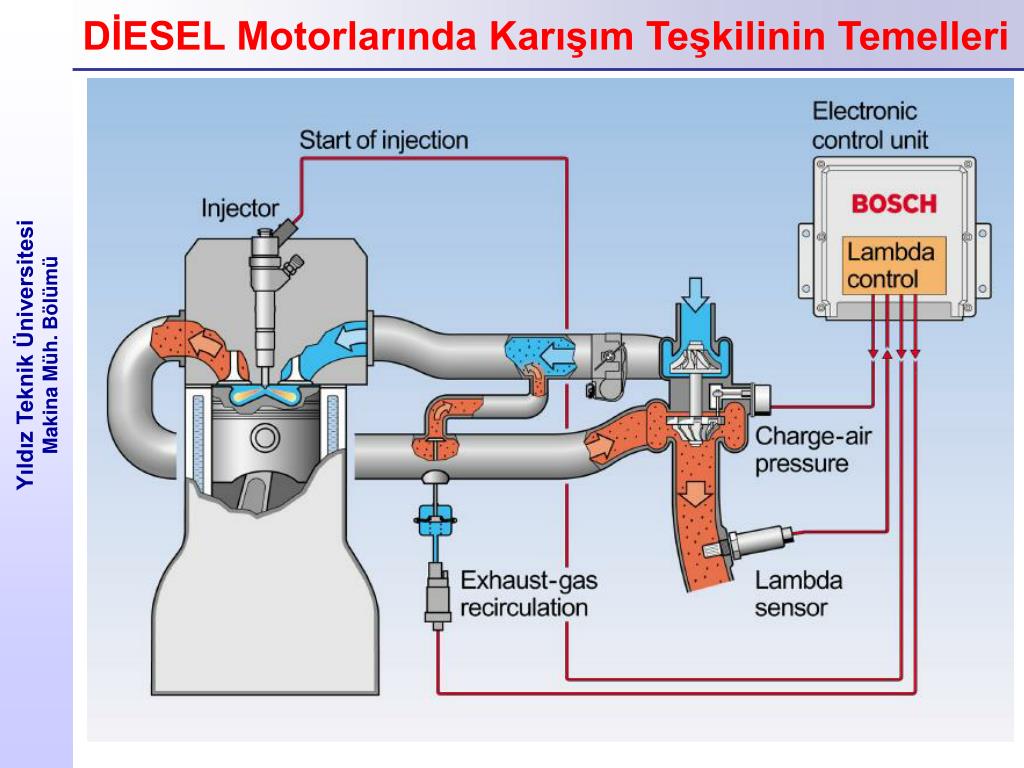

EGR высокого давления устанавливается на дизельных моторах, которые соответствуют требованиям Евро 4. Допустимое содержание оксида азота в отработавших газах согласно этим требованиям не должно превышать 0,25 г/км. Система рециркуляции высокого давления частично отводит отработавшие газы из выпускного коллектора турбодизеля, отбирая их перед турбиной. Далее система перенаправляет указанные газы в канал, откуда они попадают во впускной коллектор.

Система имеет следующие элементы в своем устройстве:

  • клапан рециркуляции с электро или пневмоприводом;
  • патрубки для отвода отработавших газов;

Клапан рециркуляции (клапан EGR) перепускает отработавшие газы из системы выпуска во впуск. Пневматический клапан работает благодаря разряжению, которое создается во впускном коллекторе бензиновых ДВС. В дизельных агрегатах такое разрежение создает вакуумный насос. Разряжение, которое воздействует на клапан рециркуляции,  в свою очередь регулируется посредством управляющего электромагнитного клапана.

Процесс рециркуляции отработавших газов становится более или менее интенсивным зависимо от разных режимов работы силового агрегата. Степень интенсивности напрямую зависит от разницы давлений на впуске и выпуске. Давление во впускной системе регулируется посредством дроссельной заслонки. Закрытый дроссель означает, что давление на впуске падает. В этот момент рециркуляции отработавших газов протекает более интенсивно. Большая рециркуляция приводит к уменьшению потока отработавших газов, который направлен в турбокомпрессор. Получается, что в момент активной рециркуляции отработавших газов немного падает давление турбонаддува дизельного ДВС, который оборудован ЕГР подобного типа.

Система ЕГР не активна в режиме холостого хода, в момент полного открытия дросселя, а также во время прогрева двигателя и до выхода мотора на рабочую температуру. Контроль за работой системы рециркуляции осуществляет ЭБУ двигателя. Клапан рециркуляции вступает в работу по сигналу электронного блока управления ДВС, который контролирует положение дроссельной заслонки при помощи потенциометрического датчика.

Дизельные ДВС, которые соответствуют стандарту Евро 5, подразумевают такой  уровень содержания оксида азота в отработавших газах, который не должен превышать показатель 0,18 г/км. Такие моторы имеют систему EGR низкого давления. Особенностью данной системы является то, что отвод отработавших газов происходит за сажевым фильтром дизельного двигателя. Далее газы попадают в радиатор системы рециркуляции для дополнительного охлаждения. Следующим этапом становится пропуск газов через клапан рециркуляции и проникновение во впуск перед турбиной.

Система ЕГР низкого давления обеспечивает следующие преимущества:

  • снижение количества частиц сажи;
  • температура отработавших газов эффективно понижается;
  • существенное снижение уровня содержания оксидов азота в выхлопных газах;

Дополнительным плюсом становится то, что отработавшие газы проходят через турбокомпрессор. Это позволяет данной системе рециркуляции эффективно работать без снижения давления наддува. Получается, двигатель работает без потерь мощности.

Интенсивность рециркуляции реализована посредством ЭБУ двигателя. Контроль осуществляется при помощи следующих элементов:

  • дроссельная заслонка;
  • заслонка рециркуляции;
  • выпускная заслонка;

Все заслонки функционируют благодаря наличию электрического привода. Открытие заслонок на одну или другую величину измеряется потенциометрическими датчиками. Степень уровня открытия заслонки основывается на специальной программе. Данная цифровая схема зашита в ЭБУ, учитывает наполнение цилиндров двигателя, показатель давления турбонаддува и степень интенсивности работы системы ЕГР применительно к различным режимам работы ДВС.

Дизельные моторы стандарта Евро 6, согласно которому содержание оксида азота в выхлопе не должно быть выше 0,08 г/км, получают комбинированную систему рециркуляции. Особенностью такой системы становятся две обособленные магистрали, по которым осуществляется рециркуляция отработавших газов. Одна из магистралей комбинированной системы EGR представляет собой магистраль высокого давления, а другая является магистралью низкого давления.

Комбинированная система работает подобно системе рециркуляции на моторах Евро 5. Дополнительно может осуществляться подача отработавших газов из магистрали высокого давления, которая задействуется на отдельных режимах работы силового агрегата. Главной задачей становится максимально возможное снижение уровня оксидов азота в выхлопе. Стоит отметить, что радиатор охлаждения отработавших газов в комбинированной системе отсутствует применительно к магистрали высокого давления.

Основные причины неисправностей ЕГР

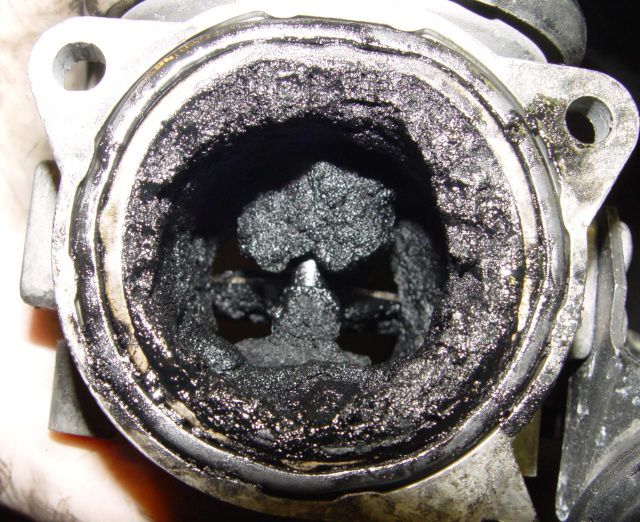

Наиболее частой причиной неисправностей системы EGR является нагар. Интенсивное образование нагара затрагивает гнездо или пластину клапана ЕГР. Нагар образуется в результате эксплуатации ДВС на топливе низкого качества. Система рециркуляции также выходит из строя по причине неисправностей и сбоев в работе системы питания дизельного двигателя, неполного сгорания топливно-воздушной смеси, отклонений в функционировании системы вентиляции картерных газов и т. д. Система ЕГР страдает от нагара в результате механического износа турбокомпрессора, поршней и цилиндров, закоксовки инжекторных форсунок, а также от различных сбоев в работе датчиков, которые передают на ЭБУ сигналы для управления клапаном EGR.

Если клапан ЕГР засорился, тогда он может работать некорректно или заклинить. В первом случае отмечается несвоевременное срабатывание клапана, что заметно в режиме холостого хода и не имеет явных симптомов и последствий для ДВС. Во втором случае клапан EGR может клинить в момент открытия или закрытия. Бензиновые агрегаты с заклинившим клапаном системы рециркуляции работают на холостом ходу крайне неустойчиво, увеличивается расход топлива. Дизельные моторы с неработающим клапаном EGR теряют мощность, работают более грубо и шумно.

Для выявления неисправностей системы рециркуляции отработавших газов необходимо провести визуальный контроль состояния трубопрводов, электрических разъемов датчиков и других систем. Углубленная диагностика подразумевает электронное сканирование и ряд процедур для проверки функциональности приводов и самого клапана EGR.

Необходимо проверить сопротивление, а также наличие управляющих  сигналов. Для этого используется осциллограф и мультиметр. Если сканирование показало, что давление на впуске отличается от нормы, а также имеет место повышенный расход воздуха, тогда возможно заклинивание клапана. Замена клапана EGR параллельно требует тщательной очистки сопутствующих магистралей и разъемов, так как остатки нагара в системе могут привести к повторному возникновению неисправностей системы рециркуляции отработавших газов через небольшой промежуток времени.

Читайте также

ЕГР клапан - что это? Что такое клапан рециркуляции выхлопных газов

Под аббревиатурой EGR подразумевается система рециркуляции отработавших газов (СРОГ). В случае с сокращением ЕГР, расшифровка не требуется, так как это обычная транслитерация. На русском языке правильнее использовать аббревиатуру СРОГ, однако среди автовладельцев прижился вариант EGR (рециркуляция выхлопных газов), поэтому применяется именно его.

Клапан ЕГР - это элемент, который по сути и образует СРОГ.Он применяется в машинах как с дизельными, так и с бензиновыми силовыми агрегатами.

Что такое клапан ЕГР

Практически в любом автомобиле можно найти датчик ЕГР - это небольшой механизм, который работает в рамках системы выхлопа в транспортном средстве. ЕГР клапан отличается довольно простой конструкцией, а его первостепенная задача - уменьшение токсичности выхлопа. Кроме этого деталь также помогает снизить расход топлива.

Происходит по той причине, что клапан рециркуляции выхлопных газов позволяет дроссельной заслонке (ДЗ) находиться в открытом положении.Это происходит благодаря давлению, которое происходит через газы, возвращающийся в мотор.

этим минимизируются так называемые энергопотери при открытии ДЗ. Таким образом EGR позволяет одновременно снизить расход горючего, с этой сниженной степенью токсичности выхлопа в авто.

Клапан ЕГР на дизеле возвращает использованные газы в силовой агрегат для достижения двух целей:

  • вытеснения некоторого количества избыточного воздуха;

  • излишек тепла внутри камеры сгорания.

Эти факторы позволяют снизить выбросы оксидов азота (NOx), одних из самых токсичных веществ, которые присутствуют в выхлопе. Они образуются при воздействии очень высоких температур и эндотермической реакции кислорода с азотом воздуха.

Используя все эти факторы, нельзя ответить однозначно, так как правильная работа этого механизма:

  • снижение вреда, наносимого окружающей природы;

  • уменьшению потребления автомобилем горючего;

  • сохранению мощности, с которой работает двигатель.

Следует отметить, что рециркуляция происходит только в режиме частичных нагрузок.

Клапан ЕГР - что это и как работает механизм

Во всех случаях датчик EGR управляется при помощи вакуума. Клапан соединяет впускной коллектор с выпускным, открывается под действием разрежения. Чтобы силовой агрегат стабильно функционировал на холостую, клапан рециркуляции полностью отключается электронным блоком управления (ЭБУ) двигателем.

Важно отметить, рассматривая, как работает клапан EGR, что это устройство - не единственная рециркуляция выхлопа.Например, существует внутренняя система, которая, однако, обслужена не во всех моделях авто. Она не нуждается в применении дополнительных комплектующих, так реализована самой конструкцией мотора. Время выпуска клапанов настроено так, чтобы некоторое время после начала такта они все еще были открыты. Благодаря этой части выпущенных отработавших газов вновь попадает в камеру сгорания. Внешняя система - это непосредственно сам клапан EGR.

Использование специальных охладителей расширяет перечень того, на что влияет клапан ЕГР: принцип работы этих устройств заключается в том, что они охлаждают газы при помощи антифриза.Это также снижение температуры горения, за счет чего уменьшается количество токсических веществ в выхлопе.

Датчик рециркуляции отработавших газов в микропроцессорных системах

По сути система EGR - это тарельчатый клапан со специальной задвижкой. Данный механизм всего два действия - выпускает либо позволяет не отработавшим газам попадать в область впускного тракта мотора.

Если рассматривать микропроцессорные системы управления двигателем, движение клапана будет осуществляться не в ходе разреза во впускном коллекторе.Вместо этого используются электрический или электропневматический способ движения клапана при помощи сервопривода.

Управление и функционирование СРОГ выполняется со стороны ЭБУ. Он рассчитывает нужное количество выхлопных газов, подавих рециркуляции, дает команду открыть или закрыть клапан.

На то, как работает клапан ЕГР, оказывает влияние разнообразные датчики, например, кислород. Благодаря сигналам с этих устройств, ЭБУ производит необходимые расчеты, а затем управляет движением клапана.

Клапан отработанных газов: признаки неправильного функционирования механизма

В процессе эксплуатации ЕГР-датчик неизбежно загрязняется и покрывается смесью сажи и масла. Спустя некоторый пробег количество загрязнений может увеличиться, что это вызовет механизм из строя или станет его неправильной работы.

Понять, что система EGR неисправна, можно по ряду признаков:

  • во время разгона транспортное средство набирает скорость рывками;

  • в режиме холостого хода возникают колебания;

  • наблюдается заметная потеря мощности двигателя;

  • в количестве отработавших газах увеличилось токсичных веществ, что можно понять по запаху выхлопа, который стал более едким и неприятным;

  • увеличился расход горючего;

  • из выхлопной трубы идет черный дым.

. Если система рециркуляции отработавших газов функционирует с ошибками, автовладельцы могут задерживать в работе ДЗ. Выражается эта неисправность в том, что транспортное средство не сразу реагирует на транспортное средство педали газа водителем.

Важно отметить, что ЕГР может восстанавливать свои функции через некоторое время. То есть все вышеперечисленные признаки могут быть временным явлением и проявляться постоянно не проявляться. Игнорировать их, тем не менее, не стоит, так как с течением времени неполадки начнутать чаще.Если не ремонтировать датчик клапана ЕГР, в итоге испортится только он, но и другие элементы в автомобиле.

Для чего нужен клапан ЕГР: последствия его поломки

Если признаки неисправности клапана EGR кратковременны и появляются не часто, опасаться внезапных и более серьезных поломок не следует. Однако меняется в тот момент, когда на приборной панели автомобиля загорается значок «Check Engine» (проверьте двигатель). Одновременно с этим силовой агрегат уходит в аварийный режим работы.При таких условиях система рециркуляции выхлопных газов нуждается в срочной компьютерной диагностике и соответствующем ремонте.

Если устойчивый, что механизм открыт, значит рециркуляция газов будет осуществляться не только при частичных нагрузках мотора, а безостановочно. Из-за этого начинается неправильный впрыск горючего, что влечет за собой неполное его сгорание. Вследствие этих событий, в лучшем случае в дизельных двигателях быстро засоряется сажевый фильтр, а в худшем может сломаться турбонагнетатель.

На что поломки ЕГР: машина, владелец, окружающая среда

За принцип работы ЕГР на дизеле и бензиновом двигателе идентичен, если рассматривать эти элементы с точки зрения и способом осуществления рециркуляции отработавших газов.

Во всех случаях с клапанами EGR могут случиться следующие неприятности:

  • отложение на части элемента сажи, которое может стать причиной его заклинивания в любом положении;

  • прогорание детали;

  • засорение магистрали клапана ЕГР;

  • проблемы с электронным управлением, если оно предусмотрено в СРОГ.

Однако датчик EGR не всегда меняют на новый в случае его поломки, так как многие автовладельцы решают его просто заблокировать. Споры на эту тему продолжаются до сих пор: кто-то считает, что этот элемент не играет важной роли, другие утверждают, что его отсутствие приводит к возрастанию температуры в цилиндрах и быстрому износу мотора.

В любом случае ЕГР в машине необходима в первую очередь для снижения количества токсичных веществ в отработанных газах.То есть предназначение этой детали - минимизация вреда, наносимого окружающей среде. Сегодня очень сложно найти подтверждение, что датчик клапана EGR, вернее его отсутствие, наносит непоправимый вред машине, двигателю или другим узлам в конструкции автомобиля.

При каких условиях работа клапана EGR может навредить авто

Существует ряд действий, когда решение заблокировать клапан принимается с целью предотвратить возникновение других поломок в транспортном средстве.Обычно такую ​​работу группы:

  • При значительном износе поршневой или если в отработавших газах присутствуют частицы моторного масла. Делается это для предотвращения загрязнения свечей и проблем с зажиганием.

  • В ситуации, когда автомобиль заправляется топливом низкого качества, но альтернативных вариантов нет. Из-за этого ЕГР двигателя будет загрязняться в разы быстрее, но его процедура довольно дорогостоящая.

В том числе блокировка клапана выполняется в том случае, если замечены нарушения в алгоритме работы СРОГ.Все это делается для того, чтобы минимизировать риск новых неполадок в других узлах. Однако перед заглушкой детали, чтобы не выполнить ее прочистку и диагностику. Причина в том, что если клапан работает исправно, проблемы могут быть вызваны другими узлами или системами, хотя признаки неполадок будут теми же.

Для чего нужен клапан ЕГР (РВГ) на дизеле и нужен ли он вообще?


Ну вот мы и добрались до этого чудесного изобретения человечества.

САБЖ - страшная хреновина с трубочками, то и с проводочками, внедренная в твой дизель, то ли по воле завода и изготовителя, то ли по воле завода и изготовителя, то ли по экологию за твои деньги, но в прочем ... Управление по защите с негативными выбросами США.

Сталкиваясь каждый день с владельцами дизельных машин, и механиками которые многозначительно рассуждают на тему необходимости клапана ЕГР в дизеле, что без него движок будет долго прогреваться, что программа управления двигателем не рассчитана на работу без клапаночка и что совсем уж грустно автомобиль просто перестанет ехать без клапана ЕГР . Я решил написать эту статью, чтобы развеять некоторые заблуждения по этому вопросу.

Когда то знакомясь с системами современных автомобилей и получая информацию от тех же механиков и автовладельцев, я то же уверовал в непоколебимость клапана ЕГР, и его участие в тайных алгоритмах работы дизеля и его бесспорную необходимость в движке. Но шло время, менялись источники информации, появился опыт работы с системами современных автомобилей и эта непоколебимая вера пошатнулась, а за тем пропала вовсе.Так давайте начнём по порядку.

Так как же появился клапан ЕГР и зачем он нужен.
Первые серийные автомобили оснащённые клапаном ЕГР на дорогах в 70х годах прошлого века. Что же делает этот клапан на самом деле. Ответ простой. Главная задача системы EGR (Рециркуляция выхлопных газов - ЕГР), а по нашей системе рециркуляции выхлопных газов, топливо гореть при более низких температурах за счёт уменьшения количества кислорода в воздухе поступающем в этот воздух цилиндры путём подмешивания в этот воздух выхлопных газов. А за чем это нужно? спросите вы. А ответ будет такой: NOx - окислы азота. Группа вредных веществ образующихся в результате горения чего либо в атмосфере. Считается, что повышение максимальной температуры в зоне горения свыше 1850 К (около 1576 градусов Цельсия) приводит к недопустимо высоким выбросам NOx. Ты уже догадался зачем оно надо? 🙂 ...

Первые клапаны ЕГР собственно не были клапанами, это были простые отверстия соединяющие выпуск со впуском, но при таком подходе появлялись проблемы с холостыми оборотами и значительными потерями в мощности двигателя.Чтобы исключить это негативное влияние, клапан превратился в клапан, который превратился в управляемый клапан, на первых порах механически и в вакууме, а затем электронным регулированием. За частую современного клапана оснащают обратной связью (всякими датчиками положения) для контроля работоспособности системы.

Так давай посмотрим известные положительные и отрицательные эффекты использования систем рециркуляции отработавших газов. В бензиновых двигателях есть как те, так и другие, в дизелях, кроме снижения до 50% выбросов NOx, один вред ... В бензиновых двигателях существует эффект потерь энергии на дросселирование (насосные потери) клапан ЕГР снижает этот эффект на малых и частичных нагрузках и позволяет повысить топливную экономичность и эффективность ДВС. В дизелях этого эффекта нет. Описанный выше эффект использования возможно значимым поводом клапана экологического назначения.В остальном понижение температуры горения приводит к увеличению выброса CO для бензиновых двигателей и сажи в дизелях.
В общем существует некий компромисс между уменьшением выброса окислов азота и вредными последствиями снижения температуры горения в цилиндрах ДВС. Кстати появление сажевых фильтров на дизельных двигателях от использования клапана ЕГР.
А теперь как говориться все «прелести». При не полном закрытии (неисправности) значительного снижения мощности дизеля.Увеличенное образование сажи, нагара на впускных системах, вихревых заслонках, клапанах, коллекторах, вплоть до уменьшения сечения впускного коллектора до критических размеров (можно выгребать ложкой).

Снижение мощности двигателя, увеличение расхода топлива. Уменьшение срока службы масла, за счёт запредельного содержания сажи. Уменьшение общей надёжности ДВС из за сложности систем рециркуляции. В общем получается достаточно печальная картина.

В нашем техцентре, да и в других автосервисах существует такая услуга, как заглушить клапан ЕГР на дизельном двигателе.С помощью процедуры перекрывается канал клапана ЕГР, а его электрическая часть (обратная связь) остаётся в рабочем состоянии для этого состояния возникновения кодов неисправности в ЭБУ ДВС, т.е. глушение клапана возможно только при исправной электрической части. Если клапан ЕГР вышел из строя, не исправлена ​​электрическая составляющая, возникает вариант ставить новый клапан ЕГР и глушить канал, либо переходить к программному удалению. Метод программного отключения системы рециркуляции отработавших газов на дизеле (изменение программы управления двигателем), при котором клапан всегда остаётся в закрытом положении и не играет роль его функциональность, т. е. для ЭБУ его не существует и он не мешает мотору работать. Рекомендовать эти процедуры пожалуй стоит, но выбор всегда за владельцем автомобиля: что загрязнять? - Природа или свой движок. 🙂 Стоимость работы по блокировке клапана ЕГР, при исправном клапане, самая бюджетная. Стоимость блокировки клапана при неисправной электрической составляющей (установка нового клапана с блокировкой составляющего канала) соразмерна с удалением клапана на программном уровне. Мнение РСВ Сервис основано на практике, большое количество ремонтов машин именно с неисправностью системы ЕГР и эта поломка не зависит от владельца автомобиля или водителя, если они самостоятельно не занимались улучшением.Если система ЕГР перестает правильно работать, как задумали инженеры на заводе, то будет принято решение владельцем автомобиля, если оставить неисправную систему, следом за ней выйдет из строя двигатель, а это дорогой ремонт. Если ремонтировать, то как именно, вариантов несколько, установка исправной БУ запчасти, установка новой запчасти, устранение системы на электронном уровне. Решение принимает владелец автомобиля, наша задача реализовать принятое решение на практике.


Понимая ущербность этих и имеющихся на горизонте экологические нормы ЕВРО 6 производителей дизельных двигателей склоняются к химическому решению NOx.В особенности системы использования химических нейтрализаторов окислов азота например AdBlue. Клапан ЕГР пока самое распространенное средство борьбы с выбросами NOx.
Остаётся надеяться на конструкторы современных систем ДВС придумают средства борьбы с вредными выбросами, который массово заменит клапан ЕГР. А пока выбор за тобой.
Так глушим, или нет? 🙂

Существует способ удаления на программном уровне из ЭБУ двигателя.Звоните в РСВ Сервис, уточняйте детали удаления: для стандарта Евро 4, для стандарта Евро 5.

Последние поступления в нашу копилку знаний из практики ремонта автомобиля Мицубиси Паджеро 4, 2010 года выпуска, двигатель 4M41 3.2D Di-DC. Клиент обратился с просьбой разобраться с загоревшейся лампой неисправности двигателя.


В результате диагностики обнаружен букет ошибок и неисправная топливная форсунка, параметры работы которой вышли за пределы коррекции. Причина вылезла при частичной разборке автомобиля и внимательном осмотре впускного коллектора.

Картина "маслом"! 250 тысяч километров пробега - это просто отлично! Клапан ЕГР не заглушен, результат на лицо. Заменили форсунку топливную, заглушили клапан "егорку", отправили клиента до новых встреч на плановом техническом обслуживании.

Всем добра! С уважением РСВ Сервис! Удачи на дороге!

# автосервисрсв
# ремонтдизелей

EGR в дизельном двигателе: что это такое?

Система рециркуляции отработавших газов ЕГР (англ.Рециркуляция выхлопных газов является решением, которое снижает уровень оксидов азота в отработавших газах бензинового или дизельного двигателя. Данная система применительно к современным ДВС отсутствует только на бензиновых турбомоторах.

Для дизельных двигателей выдвигаются требования касательно стандартов токсичности отработавших газов. По этой причине EGR дизельного мотора может быть реализована по различным схемам. Система рециркуляции отработавших газов ЕГР дизельного двигателя может быть:

  • системой высокого давления;
  • ЕГР низкого давления;
  • комбинированной системой EGR;
Рекомендуем также прочитать статью об особенностях эксплуатации дизельного двигателя.Из этой статьи вы узнаете о присадках в дизтопливо, свечах накала, подогреве солярки, а также о профилактических мерах для уверенного запуска дизельного мотора при отрицательных температурах.

Содержание статьи

Для чего нужна система EGR

Главной функцией системы EGR становится частичный возврат отработавших газов назад во впускной коллектор двигателя для дожигания. ЕГР дизельного двигателя позволяет сделать работу моторов подобного типа более мягкой и плавной, бензиновые агрегаты с EGR меньше страдают от детонации. Система рециркуляции отработавших газов позволяет улучшить эксплуатационные показатели дизельного или бензинового ДВС, понизить расход топлива. Выхлоп мотора с ЕГР становится менее токсичным.

Главной системы EGR является эффективное понижение уровня оксидов азота в выхлопе. Образование оксидов азота в процессе работы мотора высокой температурой. Рост температуры в камере сгорания ДВС приводит к активному увеличению содержания оксидов азота в топливно-воздушной смеси.Высокая температура в камере сгорания ДВС приводит к тому, что кислород и азот, используемые в подаваемом воздухе, создают между собой.

Воздух попадает в разогретую камеру сгорания двигателя, где далее активно образуются окиси азота. Это означает, что кислород, необходимый для полноценного сжигания бензина в агрегатах типа, заменяет собой оксидами азота. Рабочая смесь при условии недостатка кислорода сгорает не полностью, в результате чего теряется мощность двигателя, заметно повышается расход топлива, а также возрастает токсичность выхлопных газов ДВС.

Если вернуть часть отработавших газов во впускной коллектор, это позволяет немного снизить температуру сгорания топливно-воздушной смеси. Понижение температуры уменьшает автоматическую интенсивность образования оксидов азота.

Попадание части отработавших газов во впуск практически не изменяет требуемого соотношения базовых компонентов для получения качественных топливно-воздушных смесей, сам двигатель не теряет мощность на различных режимах, а также наблюдается экономия топлива.

Отключение клапана ЕГР

В Европе и других странах к вопросам экологии подходят достаточно строго. На территории СНГ по вопросу ЕГР существует множество споров. Темами обсуждения среди автолюбителей становятся топики касательно того, как «заглушить» ЕГР дизельного или бензинового мотора, нейтрализовать систему рециркуляции отработавших газов, отключить клапан ЕГР дизеля и т.д.

Многие уверены, что система рециркуляции «душит» мотор и ЕГР отнимает мощность, не позволяя цилиндрам двигателя наполняться чистым воздухом в полной мере. К таковым корпусом любители тюнинга дизельного мотора. Не частой причиной отказа от рециркуляции становится сильное загрязнение впускного коллектора и быстрый выход из строя датчиков системы, а также клапана EGR.

Все элементы системы рециркуляции страдают от нагара в условиях эксплуатации мотора на топливе низкого качества. Ремонт системы требует определенных финансовых затрат. Некоторые водители по этой причине немедленно «глушат» рециркуляцию отработавших газов и не заботятся о целесообразности такого решения.

Рециркуляция отработавших газов: клапан ЕГР

Главным элементом системы рециркуляции отработавших газов выступает клапан EGR. На указанном клапане вся система. Именно клапан ЕГР является решением, которое позволяет части отработавших газов попадать обратно во впускной коллектор, где они снова перемешиваются с очередной порцией поступившего во впуск воздуха.

Чем больше кислород оказывается в камере сгорания, тем большей получается температура горения топливно-воздушной смеси. Добавление части отработавших газов в состав смеси означает принудительное уменьшение количества кислорода. Так достигается снижение температуры сгорания рабочей смеси в камере. Меньшее количество кислорода означает меньшее взаимодействие с азотом, что снижает в итоге количество оксидов азота в выхлопе.

Клапан EGR дизельного или бензинового двигателя работает не одинаково, что зависит от конкретного типа ДВС. Дизельный двигатель имеет клапан ЕГР, который открывается в режиме холостого хода, ограничивая вдвое впуск свежей порции.С нагрузкой на двигатель EGR пропускает меньшее количество отработанных газов во впуске, а в моменты пиковых нагрузок клапан полностью закрыт. Данный клапан закрывается также в режиме прогрева дизельного двигателя. Что касается бензиновых ДВС, клапан EGR закрыт на холостом ходу, а также во время выхода двигателя на максимальный крутящий момент. Если нагрузка на моторную или среднюю, тогда клапан обеспечивает всего до 10% впуска воздуха.

Системы рециркуляции работают по принципу замкнутого контура, сам клапан EGR может управляться:

  • электрическим контроллером;
  • электропневматическим способом;

Для первого решения система опирается на данные, которые поступают от датчика положения в контроллер ДВС. Именно контроллер посылает управляющий сигнал на клапан. Во втором случае регулировка работы клапана ЕГР происходит на основании показаний от датчика давления во впускном коллекторе, датчика массового расхода воздуха и датчика температуры воздуха на впуске.

Встречаются конструкции двигателей, которые подразумевают улучшенное охлаждение отработавших газов в процессе работы системы рециркуляции. Клапан EGR в таких конструкций интегрируют в систему охлаждения двигателя. Система становится более сложной, но уровень оксидов азота уменьшается еще более эффективно.

Для производителей, использующих систему рециркуляции отработавших газов, имеет ряд преимуществ в процессе эксплуатации ДВС. Для моторов на бензине плюсами ЕГР становится меньший перепад давления в области дроссельной заслонки. Сниженная температура горения уменьшает детонацию, позволяя установить ранее зажигание для повышения моментной характеристики двигателя. Дизельный мотор с ЕГР работает мягче и тише в режиме холостого хода, так как меньшее содержание кислорода приводит к понижению давления в момент сгорания топливно-воздушной смеси.

Виды систем рециркуляции отработавших газов дизельного двигателя

EGR высокого давления устанавливается на дизельные моторах, которые соответствуют требованиям Евро 4. Допустимое содержание оксида азота в отработавших газах согласно этим требованиям не должно превышать 0,25 г / км. Система рециркуляции высокого давления частично отводит отработавшие газы из выпускного коллектора турбодизеля, отбирая их перед турбиной. Далее система перенаправляет каналы в канал, откуда они попадают во впускной коллектор.

Система имеет следующие элементы в своем устройстве:

  • клапан рециркуляции с электро или пневмоприводом;
  • патрубки для отвода отработавших газов;

Клапан рециркуляции (клапан EGR) перепускает отработавшие газы из системы выпуска во впуск. Пневматический клапан работает благодаря разряжению, создается во впускном коллекторе бензиновых ДВС. В дизельных агрегатах такое разрежение вакуумный насос. Разряжение, которое воздействует на клапан рециркуляции, в свою очередь регулируется посредством управляющего электромагнитного клапана.

Процесс рециркуляции отработавших газов более или менее интенсивным зависимо от разных режимов работы силового агрегата. Степень интенсивности напрямую зависит от разницы давлений на впуске и выпуске. Давление во впускной системе регулируется посредством дроссельной заслонки. Закрытый дроссель означает, что давление на впуске падает. В этот момент рециркуляции отработавших газов протекает более интенсивно. Большая рециркуляция приводит к уменьшению потока отработавших газов, который направлен в турбокомпрессор.Получается, что в момент активной рециркуляции отработавших газов падает давление турбонаддува дизельного ДВС, который оборудован ЕГР подобного типа.

Система ЕГР не активна в режиме холостого хода, в момент полного открытия дросселя, а также во время работы двигателя и до выхода мотора на рабочую температуру. Контроль за работой системы рециркуляции осуществляет ЭБУ двигателя. Клапан рециркуляции вступает в работу по сигналу электронного блока управления ДВС, который контролирует положение дроссельной заслонки при помощи потенциометрического датчика.

Дизельные ДВС, которые соответствуют стандарту Евро 5, подразумевают такой уровень содержания оксида азота в отработавших газах, который не должен включать показатель 0,18 г / км. Такие моторы имеют систему EGR низкого давления. Особенностью данной системы является то, что отвод отработавших газов происходит за сажевым фильтром дизельного двигателя. Далее газы попадают в радиатор системы рециркуляции для дополнительного охлаждения. Следующим этапом становится пропуск газов через клапан рециркуляции и проникновение во впуск перед турбиной.

Система ЕГР низкого давления обеспечивает следующие преимущества:

  • снижение количества частиц сажи;
  • температура отработавших газов эффективно снижается;
  • снижение уровня содержания оксидов азота в выхлопных газах;

Дополнительным плюсом становится то, что отработавшие газы проходят через турбокомпрессор. Это позволяет данной системе рециркуляции эффективно работать без снижения давления наддува. Получается, двигатель работает без потерь мощности.

Интенсивность рециркуляции реализована посредством ЭБУ двигателя. Контроль осуществляется при помощи следующих элементов:

  • дроссельная заслонка;
  • заслонка рециркуляции;
  • выпускная заслонка;

Все заслонки функционируют благодаря наличию электрического привода. Открытие заслонок на одну или другое проверяется потенциометрическими датчиками. Степень уровня открытия заслонки основывается на специальной программе.Данная цифровая схема зашита в ЭБУ, учитывает наполнение цилиндров двигателя, показатель давления турбонаддува и степень интенсивности работы системы ЕГР применительно к различным режимам работы ДВС.

Дизельные моторы стандарта Евро 6, согласно которому содержание оксида азота в выхлопе не должно быть выше 0,08 г / км, используется комбинированная система рециркуляции. Особенностью такой системы становятся две обособленные магистрали, посредством которой осуществляется рециркуляция отработавших газов.Одна из магистралей комбинированной системы EGR представляет собой магистраль высокого давления, а другая является магистралью высокого давления.

Комбинированная система работает как система рециркуляции на моторах Евро 5. Дополнительно может выполняться отработавших газов из магистрали высокого давления, которые задействуются на отдельных режимах работы силового агрегата. Главной максимально максимально возможное снижение уровня оксидов азота в выхлопе. Стоит отметить, что радиатор охлаждения отработавших газов в комбинированной системе отсутствует применительно к магистрали высокого давления.

Основные причины неисправностей ЕГР

Наиболее частой причиной неисправностей системы EGR является нагар. Интенсивное образование нагара исследует гнездо или пластину клапана ЕГР. Нагар образуется в результате эксплуатации ДВС на топливе низкого качества. Система рециркуляции также выходит из строя по причине неисправностей в работе системы питания дизельного двигателя, неполного сгорания топливно-воздушной смеси, отклонения в функционировании системы вентиляции картерных газов и т.д. Система ЕГР страдает нагнетанием в результате механического износа турбокомпрессора, поршней и цилиндров, закоксовки инжекторных форсунок, а также различных сбоев в работе датчиков, которые передают на ЭБУ сигналы для управления клапаном EGR.

Если клапан ЕГР засорился, тогда он может работать некорректно или заклинить. В первом случае отмечается несвоевременное срабатывание клапана, что заметно в режиме холостого хода и не имеет явных симптомов и последствий для ДВС.Во втором случае клапан EGR может клинить в момент открытия или закрытия. Бензиновые агрегаты с заклинившим клапаном системы рециркуляции работают на холостом ходу неустойчиво, увеличивается расход топлива. Дизельные моторы с неработающим клапаном EGR теряют мощность, работают более грубо и шумно.

Для электрических неисправностей системы рециркуляции отработавших газов необходимо провести визуальный контроль состояния трубопрводов, разъемов датчиков и других систем.Углубленная диагностика подразумевает электронное сканирование и процедуры проверки функциональности приводов и самого клапана EGR.

Необходимо проверить сопротивление, а также наличие управляющих сигналов. Для этого используется осциллограф и мультиметр. Если сканирование показало, давление на впуске отличается от нормы, а также имеет место повышенный расход воздуха, тогда возможно заклинивание клапана. Замена клапана EGR требует тщательной очистки магистралей и разъемов, так как остатки нагара в системе повторного возникновения неисправностей системы рециркуляции отработавших газов через небольшой промежуток времени.

Читайте также

Клапан EGR. Серьезный подход к выбросам NOx.

Являясь неотъемлемым элементом системы управления двигателем автомобиля, так называемый клапан системы рециркуляции выхлопных газов (сокращенно EGR) используется для возврата точно рассчитанного объема выхлопных газов в систему впуска двигателя для повышения его эффективности, снижения потребления топлива и системы выброса азота в выхлопных газах. С ростом требований к сокращению выбросов клапан EGR будет играть все более важную роль, которую он использует.


Как работает клапан EGR?

Воздух, которым мы дышим, почти на 80 процентов из азота. Этот инертный в нормальных условиях газ становится химически активным и образует вредные оксиды азота или NOx, которые попадают в выхлопную систему в атмосфере под воздействием высоких температур в камере сгорания, до 1370 ° C. Чтобы свести эти выбросы к минимуму, клапан рециркуляции отработавших газов обеспечивает подачу точно рассчитанного количества выхлопных газов во впускную систему, тем самым изменяя химический воздух, поступающего в двигатель. При меньшем разбавлении разбавленная смесь сгорает медленнее, благодаря чему в камере сгорания температура снижается почти на 150 ° C, а также уменьшается образование NOx, что обеспечивает более чистый и эффективный выхлоп.

Клапан EGR имеет два основных положения: открытое и закрытое, хотя он может принимать любое промежуточное состояние. При запуске двигателя клапан EGR закрыт. Во время холостого хода и на низких уровнях достаточно небольшой мощности и, следовательно, небольшого количества кислорода, поэтому клапан постепенно открывается.На холостом ходу он может быть открыт на 90%. Однако, когда требуется больший крутящий момент и большая мощность, например при полном ускорении, клапан EGR закрывается, чтобы обеспечить поступление большого количества кислорода в цилиндр.

Кроме выбросов NOx, клапаны EGR, система GDi для уменьшения насосных потерь, а также для повышения эффективности сгорания топлива и снижения вероятности детонации. В дизельных двигателях он также уменьшает стук на холостом ходу.


Типы клапанов EGR

Хотя существует несколько типов клапанов рециркуляции отработавших газов - в более ранних системах используются вакуумные клапаны, в то время как в более современных автомобилях установлены клапаны с электронным управлением, - можно следующие основные их типы:

Дизельные клапаны EGR высокого давления отводят поток отработавшего газа с высоким давлением сажи, прежде чем он попадет в сажевый фильтр - сажа может соединяться с парами масла и образовывать шлам.Затем газ поступает обратно во впускной коллектор либо через патрубок, либо через внутренние отверстия в головке блока цилиндров. Вспомогательный клапан также используется для создания вакуума во впускном коллекторе, так как он не образует естественным образом при работе дизельного двигателя.

Дизельные клапаны EGR низкого давления отводят выхлопной газ после его прохождения через сажевый фильтр. Этот газ движется полностью с уменьшенной скоростью, но он почти очищен от сажи. Затем газ поступает обратно во впускной коллектор через патрубок.

Бензиновые клапаны EGR отводят выхлопные газы так же, как и их дизельные аналоги высокого давления. Когда в цилиндре создается разрежение, выхлопные газы втягиваются в камеру сгорания, а объем их подачи регулируется открытием и закрытием самого клапана EGR.

Клапаны EGR с вакуумным управлением имеют электровакуумный клапан для изменения степени разрежения, воздействующую на диафрагму, и, в свою очередь, открывают и закрывают клапан EGR. В некоторых клапанах имеются датчики обратной связи для подачи на ЭБУ сигнала об их положении.

Цифровые клапаны EGR соленоидом или шаговым двигателем и в большинстве случаев датчик обратной связи. Эти клапаны получают широтно-импульсно модулированный сигнал от ЭБУ для регулирования потока выхлопных газов.

Каковы причины поломки клапанов EGR?

Клапаны рециркуляции отработавших газов работают в агрессивной среде. Однако единственной причиной их болезни является отказ от нагара вдоль каналов рециркуляции выхлопных газов и системы впуска. С течением времени это приводит к засорению трубок, каналов выхлопных газов и, в конечном итоге, плунжерного механизма клапана, в результате чего его заклинивает либо в открытом, либо в закрытом состоянии. Неисправности также могут быть вызваны разрывом диафрагмы клапана или утечкой через нее.

Каковы признаки неисправности клапана EGR?

Признаки неисправности клапана EGR схожи с признаками других неисправностей системы управления двигателем. По этой причине неисправности EGR остается головной болью многих автомехаников.Однако существует несколько признаков, на которые стоит обратить внимание:

  • Горит лампочка проверки двигателя. Как и в случае неисправности компонентов системы управления двигателем, проблема с клапаном EGR может стать причиной включения лампочки проверки двигателя.
  • Нарушения в работе двигателя. Если клапан заклинило в открытом положении, качество воздушно-топливной смеси будет нарушено, что приведет к нарушению работы двигателя, таким как снижение мощности, вялое ускорение и неровный холостой ход. Это также может привести к утечкам давления в системе турбонаддува, в результате чего турбонагнетатель будет работать активнее.
  • Повышение объема выбросов NOx. Когда клапан EGR остается закрытым, в камере происходит снижение высокой температуры, в результате чего в выхлопе остается большое количество выбросов NOx и эффективности использования топлива.
  • Детонация двигателя. Повышенная температура и большой объем выбросов NOx может также привести к усилению детонации, которую можно распознать по стуку в двигателе.


Устранение неисправностей клапана EGR

. В соответствии с различными типами клапанов EGR, всегда целесообразнее следовать процедурам устранения неисправностей, подробно описанным в руководстве по обслуживанию, однако существует несколько стандартных действий, которые могут точно определить неисправность:

  • Считайте коды неисправностей клапанов EGR с электронным управлением с помощью диагностического прибора.
  • Убедитесь, что все подключенные вакуумные магистрали и электрические соединения расположены правильно.
  • С помощью вакуумметра проверьте степень разрежения в вакуумном шланге при 2000–2500 об / мин. Отсутствие вакуума при нормальной температуре окружающей среды может указывать на ослабление крепления шланга, засор или неисправность вакуумного выключателя с штуцерами или электровакуумного клапана или неисправность вакуумного усилителя / насоса.
  • Проверьте электровакуумный клапан во время работы двигателя. На клапанах EGR с электронным активированием активируйте соленоид с помощью диагностического прибора и проверьте степень разрежения на конце патрубка.Если клапан не открывается при подаче питания, его заклинило в открытом или закрытом положении или имеется следы ржавчины на электрическом соединении, ослабло соединение провода или имеется плохое заземление, система EGR будет работать неправильно. Перед заменой клапана определите основную причину его неправильной работы.
  • По возможности проверить движение штока клапана при 1500–2000 об / мин. Если клапан действует правильно, шток клапана должен двигаться. Если он не движется, при наличии вакуума, значит, клапан неисправен.
  • Создайте разрежение непосредственно на клапане EGR с помощью ручного вакуумного насоса или сканера, в зависимости от типа клапана. Если на холостом ходу изменений не выявлено каналов, значит, либо неисправен клапан EGR, либо полностью перекрыты. Если двигатель работает на холостом ходу с перебоями или глохнет, проблема вызвана неисправной системой управления.
  • Снимите клапан EGR и проверьте его на наличие нагара. По возможности удалите нагар, стараясь не допускать загрязнения мембраны.
  • Убедитесь в отсутствии засора канала рециркуляции отработавших газов в коллекторе. При необходимости прочистите его.

Коды распространенных неисправностей

Для поздних клапанов EGR характерны следующие коды неисправностей:

  • P0400 - неисправность в системе рециркуляции выхлопных газов.
  • P0401 - недостаточный поток рециркуляции выхлопных газов.
  • P0402 - избыточный поток рециркуляции выхлопных газов.
  • P0403 - неисправность электропроводки системы рециркуляции выхлопных газов.
  • P0404 - Неправильное значение в цепи клапана EGR.
  • P0405 - низкий уровень сигнала в цепи «А» датчика системы рециркуляции выхлопных газов.
  • P0406 - высокий уровень сигнала в цепи «А» датчика системы рециркуляции выхлопных газов.
  • P0407 - низкий уровень сигнала в цепи «В» датчика системы рециркуляции выхлопных газов.
  • P0408 - высокий уровень сигнала в цепи «В» датчика системы рециркуляции выхлопных газов.
  • P1403 - низкое напряжение в цепи управления клапана системы рециркуляции выхлопных газов.
  • P1404 - система рециркуляции отработавших газов - шток клапана остановился в закрытом положении.
  • P1405 - высокое напряжение в цепи управления клапана системы рециркуляции выхлопных газов.
  • 1 P0406 - ошибка позиционирования штока системы рециркуляции выхлопных газов.


Советы по замене клапана EGR

  • Сначала снимите крышку двигателя.
  • Затем ослабьте крепление электрического кабеля, подключенного к соединению провода и вакуумные магистрали и убедитесь в повреждениях повреждений.
  • Выкрутите крепежные винты и проверьте клапан на наличие повреждений, нагара.
  • Тщательно очистите монтажную поверхность клапана EGR и установите новый клапан и прокладку. Также следует удалить нагар из впускного клапана EGR.
  • Совместите клапан EGR с отверстиями для болтов и прокладкой и снова прикрепите к корпусу.
  • Затяните все крепежные рекомендованные моментом.
  • После этого снова подключите вакуумные магистрали и / или электрические соединения.
  • По завершении с помощью диагностического сканера сбросьте сигнал, показывающий индикатор проверки двигателя, и убедитесь в отсутствии других ошибок. Убедитесь, что индикатор неисправности погас. После этого проведите ходовые испытания. Во время адаптации требуется сброс настроек EGR.Это позволяет ЭБУ запомнить положение остановки при открытом и закрытом положении клапана. В случае если клапан может сломаться и упасть в коллектор.

Клапан EGR Toyota, что это, для чего нужен и принцип работы

В переводе с английского - EGR означает «рециркуляция отработанных газов». Часть отработанных газов возвращается обратно в цилиндры для окончательного сжигания.

Для чего нужен клапан egr

За счет действия EGR из выпускного коллектора происходит возвращение части отработанных газов во впускной коллектор.Благодаря данной функции увеличивается токсичность выхлопа во время прогрева двигателя, а также при резком ускорении. В этих двух режимах мотор работает на обогащенной топливной смеси.

Система EGR состоит из нескольких частей. Центральная часть - сам клапан. Нередко из-за нарушения герметичности возникла его неисправность. Кроме того, нахождение в постоянном контакте с раскаленными газами тоже не способствует особой долговечности. Вторая часть - это соленоид EGR.Он применяется в системе, где управление клапаном осуществляется пневматически.

Третий элемент системы - датчик положения штока клапана EGR (он же - датчик степени открытия клапана EGR). Случается, что он приходит в неисправность, но особые неприятности из-за этого не происходит. Разве что засветится лампа неисправности двигателя. Наконец, последняя часть - это блок управления двигателя.

Принцип работы клапана егр

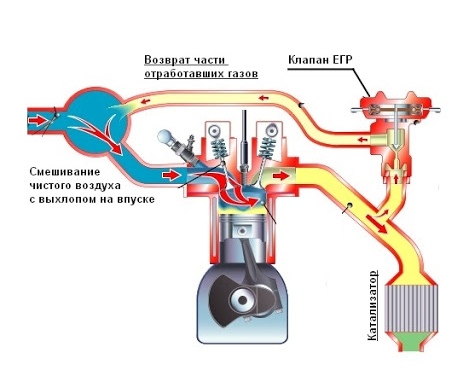

Механизм работы системы базируется на возврате части отработанных газов во впускной коллектор.Данный процесс происходит за определенное время. Затем выпускные газы вновь поступают в двигатель, однако уже со свежей смесью. Все это определяет блок управления, в котором установлена ​​специальная программа.


Система рециркуляции функционирует только тогда, когда двигатель прогревается до пятидесяти градусов. После того, как двигатель набирает 1000 и более оборотов, система рециркуляции начинает работу и работает до увеличения 4000 оборотов.

Система EGR не функционирует при высокой скорости движения автомашины и при разгоне, так как в это время двигатель работает на полной мощности и при этом не требуется потребление оксида азота в выхлопных газах.Максимально активно система рециркуляции используется при движении автомобиля на скорости от 50-ти до 120-ти км / ч.

Система рециркуляции позволяет автолюбителю экономить расходуемое топливо. Это достигается за счет обеднения горючей смеси: когда система включается в работу - автоматически запускается определенная программа. Данный процесс функционирования контролируется датчиком кислорода.

Одна из проверенных практикой рекомендаций - это заглушить клапан egr. В этом случае двигатель будет надежно работать и не возникнет каких-либо проблем.Кроме того, желательно, чтобы стрелка тахометра не находилась подолгу в интервале ниже двух тысяч оборотов. Это предохранит впускной коллектор от образования сажи.

Неисправность системы EGR

Клапан EGR от Toyota Rav 4

Негерметичность клапана сказывается на работе двигателя. В общем случае нарушается нормальный процесс горения топливной смеси в цилиндрах. Происходит это проницаемая система кислорода, существующий в воздухе, который поступает в двигатель. Важную роль в данном случае играют и другие факторы: количество отработанных газов, поступающих во впускной коллектор, общее состояние и частота вращения двигателя.

В любом блоке управления двигателем есть программа стабилизации частоты оборотов. Прином достижения такого повышения успешности приводит к возрастанию давления в выпускном коллекторе. Во впускной коллектор начинает поступать увеличенное количество отработанных газов, обогащенных мало кислородом. Все это приводит к нестабильности работы самого двигателя.

Причины и признаки неисправности клапана egr

Основных причин неисправностей - две:

  • малый объем выхлопных газов, проходящих через клапан системы рециркуляции;
  • слишком большое количество проходящих через системный клапан выхлопных газов.

В результате неравномерного оседания твердых частиц из выхлопных газов клапан EGR начинает закрываться неплотно. Однако перед этим необходимо освободить каналы от последствий оседания твердых частиц. Если этого не сделать, клапан вновь может засориться.

Восстановление нормальной работы

Изначально система EGR рассчитана на пробег автомобиля не более восьмидесяти - тысяч километров.После этого необходима замена всех составляющих систему. В отечественных условиях оптимальна полная замена после 50000 км. Однако на практике подобное далеко не всем по карману. В таком случае можно посоветовать своевременное сервисное обслуживание.

Седло и шток необходимо тщательно очистить для того, чтобы в последующем обеспечить плотное закрытие и беспрепятственность работы. Продается в аэрозольной упаковке специальная жидкость, применяемая для очистки карбюратора, эффективное действие в данном случае.При этом нельзя допускать попадания этой жидкости на диафрагму.

При наличии соленоида нужно очистить находящийся в нем маленький фильтр. Это устройство предназначено для защиты вакуумной системы от грязи. После очистки этого фильтра во многих случаях неисправность исчезает.

Нередко автолюбители после сбоя клапана стараются заглушить его. Обычно это делается при помощи прокладки, вырезанной из тонкой жести. При этом не нужно прорезать отверстия для прохода газов.Только в том случае, если шток требуется за посадочную плоскость, обязательно сделать отверстие.

Таким образом, клапан EGR имеет большое значение в процессе нормального функционирования системы рециркуляции.

Что такое EGR и почему приходится его отключать?

13.03.2018

Для сжигания топлива в силовом агрегате любого транспортного средства необходимо наличие достаточного объема воздуха. Из атмосферы в двигатель поступает смесь на 78 процентов состоящая из азота и менее, чем на 22 процента из кислорода. Химический элемент азот обладает небольшой инертностью, способен вступать в реакцию с литием.

Разработчики силовых агрегатов стараются сделать КПД максимально высоким, для этого повышается температура смеси и давление внутри системы.Препятствующим фактором увеличения температуры является тепловая прочность смеси, а именно входящего в состав азота. При росте температуры инертного газа до 2 тысяч градусов происходит его окисление. Увеличение выбросов кислорода в атмосферу приводит к выбросу кислорода в окружающую среду. Установка системы рециркуляции выхлопных газов или EGR позволяет снизить объем оксидов азота в выхлопе дизельного автомобиля.

Основное назначение стандартного модуля EGR - уменьшение выбросов оксида азота в выхлопе транспортных средств.Для этой определенной части отработанных газов перенаправляется обратно во впускной коллектор. Такая технология работы снижения кислорода в составе горючей смесей. В результате обедненный состав выделяет меньше вредных веществ. Основное негативное последствие работы EGR - снижение мощности силового агрегата.

Для представителей автосервисов, а также специалистов в области экологии, отключение системы рециркуляции выхлопных газов является допустимым. При работе EGR действительно снижается объем выбросов оксидов азота, но появляются вредные составляющие выхлопа.

Если принимается решение - отключить EGR, сразу снижается сажи, углекислого и угарного газов, выбрасываемого в атмосферу. Силовой агрегат становится более экономичным. Увеличивается мощность и тяговое усилие. Двигатель работает без сбоев намного дольше, так как в цилиндры не попадают сажа и смола из выхлопа. Соответственно моторное масло перестает интенсивно окисляться, ресурс мотора возрастает.

Система рециркуляции отработанных газов на дизельных силовых агрегатах только для снижения количества оксида азота в выхлопе. Другая практическая ценности EGR не несет. Существует несколько вариантов исполнения модуля, при этом принцип работы оборудования остается неизменным. Система забирает некоторый объем отработанных газов и перенаправляет их обратно в камеру сгорания. Рециркуляция снижение температуры сгорания топливной смеси и уменьшение объема оксида азота.Установка EGR актуальна не только для дизельных, но и для бензиновых ДВС.

Разработка и внедрение системы рециркуляции выполнены в соответствии с требованиями экологов. Ранее на дизельных и бензиновых моторах EGR не устанавливались. Недостатком системы является ее ограниченный ресурс. Через некоторое время модуль перестает работать или работает с отклонениями. Альтернативой ремонту является отключение EGR и эксплуатация силового агрегата без снижения мощности.В исправном состоянии система изначально не работает на больших оборотах, а также при переходе мотора в аварийный режим. На программном уровне модуль управления перекрывает работу EGR.

Кроме роста содержания оксида азота в выхлопе других негативных последствий системы рециркуляции газов не существует. При этом двигатель работает надежно и без нареканий. Экологичность является важной составляющей современных автомобилей, отсутствие дорогостоящих признаков является важным критерием.

Причины поломки системы рециркуляции

Блок EGR устанавливается на автомобили в течение длительного времени. В наличии центрах давно имеется основной поломок системы рециркуляции. Основные дефекты - заклинивание клапана, поломка датчика положения, обрыв цепи актуатора, утечка или подсос выхлопных газов. Каждая неисправность имеет несколько причин возникновения.

Выход из строя EGR по причине заклинивания клапана

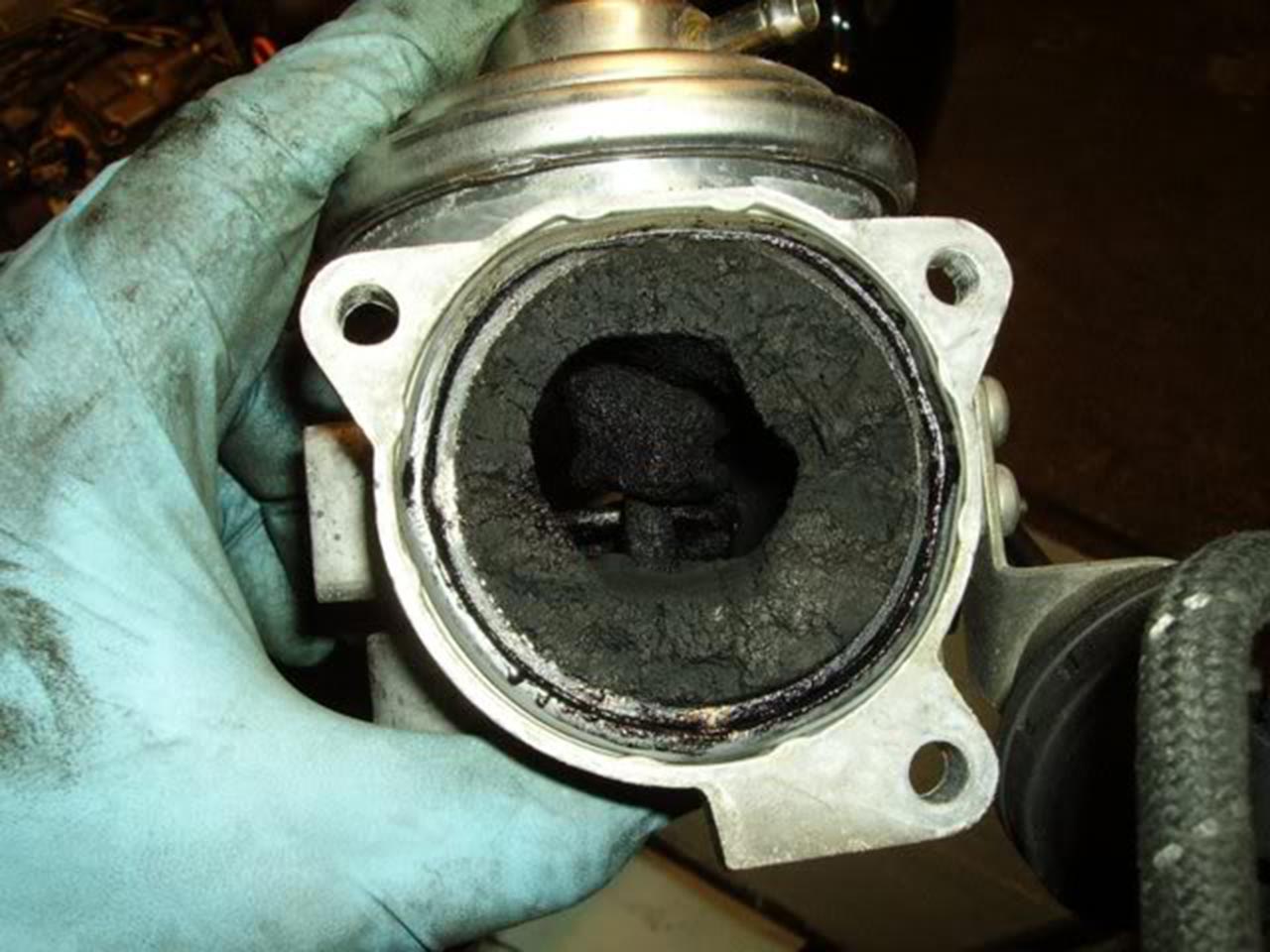

Образование большого количества сажи сопровождает практически любой процесс горения.Для бензиновых и дизельных моторов загрязняющие вещества оседают в клапане. Соответственно подвижность элемента нарушается. Со временем клапан заклинивает, работа системы в штатном режиме становится невозможной.

Заклинивание клапана возможно в закрытом и открытом положении. В первом случае сажа не поступает в силовой агрегат. Соответственно дорогостоящий ДВС ремонт владельцу не грозит. В случае ограничения ресурса силового агрегата сокращается, если вовремя не заблокировать EGR.В некоторых случаях в сервисных центрах программно закрывают клапан системы рециркуляции, хотя такой способ и не считается хорошим.

При открытом положении клапана остатки от процессов горения напрямую попадают в цилиндры силового агрегата. Такое положение является наиболее опасным для двигателя. В штатном положении на высоких оборотах и ​​при большой нагрузке заслонка также закрывается. При этом каких-либо негативных изменений в работе других систем при отключенном клапане EGR не наблюдается.

На силовых агрегатах разных марок и моделей заклинивание клапанов наиболее вероятной причиной выхода из строя EGR. Оборудование перестает функционировать в штатном режиме и негативно влияет на работу мотора. Основными факторами, влияющими на срок эксплуатации системы рециркуляции, являются:

  • Использование масла низкого качества и такого же топлива, особенно на транспортном средстве установлен дизельный силовой агрегат.

  • Отсутствие своевременного технического обслуживания также сказывается на качестве работы системы. Если на авто установлен забитый сажей и смолами фильтр, масло давно не менялось, система быстро выйдет из строя. Если EGR имеет качественную, проверенную конструкцию и своевременно обслуживается, его хватает на 150-180 тысяч километров пробега.

  • Еще одной причиной сбоев в работе EGR является дефект силового агрегата.Любая поломка, при которой увеличивается количество выхлопных газов и их состав, неизбежно влияет на срок эксплуатации системы рециркуляции.

Причина увеличенного износа загрязненный воздухофильтр EGR, недостаточная подача воздуха в камеру сгорания, протечки форсунки или неисправные поршневые кольца. Некоторые владельцы транспортных средств принимают решение устранить поломки EGR, при этом дефекты на силовом агрегате остаются.В таких ситуациях система рециркуляции в скором времени снова начинает сбоить.

Саморазрушение считается еще одной болезнью EGR. Система рециркуляции может выйти из строя в самый неожиданный момент. При росте температуры в камере сгорания одновременно увеличивается объем оксидов азота и снижается количество твердых частиц сажи. При направлении выхлопных газов на рециркуляцию снижается количество выбросов оксида азота, но и возрастает объем сажи.В определенный момент сажа забивает фильтрующий элемент и приводит к выходу из строя EGR.

Для разработчиков поиск оптимального баланса между двумя выхлопными газами является извечной проблемой. Инженерам требуется одновременно выполнить требования экологов и продлить срок эксплуатации силового агрегата. Очень часто интенсивная работа системы рециркуляции приводит к выходу оборудования из строя. Поэтому отключение клапана является одним из лучших вариантов.

К другим дефектам системы рециркуляции разрывы цепи актуатора и выход из строя датчика положения клапана. Заданное и фактическое положение рабочего не совпадают. До начала ремонта потребуется диагностика системы на профессиональном оборудовании. Еще одной поломкой считается проникновение внутрь воздуха. В таких ситуациях система проверяется на герметичность.

Методики устранения дефектов, указанных выше, сильно отличаются.Характер ремонта зависит от типа поломки, марки и модели силового агрегата. Для определения причины ошибки EGR необходимо провести диагностику на современном стенде. Устранить поломку можно путями разной степени эффективности.

Устранение поломок системы рециркуляции выхлопных газов

Для устранения поломки системы EGR используется несколько способов. Методы отличаются стоимостью работ и запчастей, которые из них считаются:

  • демонтаж вышедшего из строя клапана и установка на его место оригинальной детали;

  • аналогичные работы с использованием более доступных китайский запчастей или деталей других производителей;

  • снятие EGR с автомобиля, программная блокировка функции рециркуляции выхлопных газов;

  • программное закрытие клапана системы без демонтажа блока EGR.

Первый вариант является самым дорогим по расходам, но нужного эффекта не всегда удается добиться. Если система рециркуляции отработала меньше положенного, сначала необходимо найти и устранить поломку силового агрегата. В случае повторной замены EGR может потребоваться уже через несколько десятков тысяч километров пробега. Соответственно расходы на ремонт ощутимо вырастут. Использование китайских запчастей - это выбор владельца.В некоторых случаях действительно качественные детали, но чаще всего в скором времени ремонта EGR повторять.

Технология устранения дефекта путем снятия блока и блокировки функций программным способом. Действия с механическими узлами и программной требуют привлечения квалифицированных инженеров, использования современного оборудования.

В первую очередь через перекрытие движение отработанных газов.Для этого устанавливается специальная заглушка. Сделать это достаточно сложно, требуется опыт и знания. Не разрешено монтировать заглушки, выполненные из тонколистовой стали или паронита. Из-за высокой температуры выхлопных газов металл быстро прогорает, в некоторых случаях деградация происходит при первой поездке. Толщина заглушки должна быть не менее 2,5-3 мм, в качестве материала применяемая нержавеющая сталь.

Для того, чтобы заварить клапан и установить диффузор, не требуются специальные знания, опыт простого автомеханика для этого достаточно.Снятие клапана с охладителем требует больших усилий. Для модификаций клапана с собственным охладителем установить на впускной и выпускной клапаны специальные заглушки. Силовые агрегаты BMW серии М дорабатываются именно таким образом. Транспортные средства VW и BMW серии N комплектуются клапанами без автономного контура. Поэтому охлаждение закольцовывается другими способами.

Механическая часть двигателей разных марок и моделей в полной идентичности. Поэтому решений с отключением EGR не так много.На программном уровне могут встречаться различные ошибки. Вопрос с блокировкой системы рециркуляции решается индивидуально. Вариантов отключения EGR может быть несколько.

На программном уровне необходимо запретить открытие клапана EGR. Многие специалисты, давно работающие в данной сфере, знают места прошивок для редактирования на различных марках и моделях авто. При этом программном обеспечении начинает выдавать ошибки. Их исключение необходимо выполнить.

Основная сложность программной настройки заключается в потенциальном риске удаления лишних фрагментов кода. При недостаточной квалификации инженера можно сбросить систему управления, диагностика становится сложной и непредсказуемой. Устранение подобных проблем требует значительных временных и финансовых вложений.

При поломке система рециркуляции EGR уходит в аварийный режим. На программном уровне отключить функцию функции также требуется.Еще одной обязательной программной настройки является перекалибровка карт по воздуху. Распределение потоков изменить необходимо, если EGR отключается. Если данный вопрос не проработать, электронный блок управления функционирует со сбоями. Система не понимает, почему во входящем потоке много кислорода и нет отработанных газов. Соответственно качество работы мотора снижается.

Еще один способ отключения EGR - запрещение открытия клапана на программном уровне. Такой способ работает, но использовать его не всегда рекомендуется.Чаще всего такой воспользоваться, если физически добраться до EGR и заблокировать клапан сложно или невозможно без разборки мотора. В ситуации, когда зафиксировано заклинивание клапана, заблокировать его также не удастся программным способом. Приходится разбирать блок и устранять поломки механическими средствами.

Программное отключение EGR не всегда имеет должный эффект. Инженер не может быть на 100 процентов, что клапан перекрыт. Если остается даже небольшой открытый канал, сажа и другие элементы попадают в цилиндры.Также внутрь системы поступает неучтенный воздух. Оптимальный вариант отключения системы - выполнение операций на программном и механическом уровне в комплексе.

Когда требуется отключать EGR

Для многих собственников автомобилей с системой рециркуляции выхлопных газов вопрос по отключению EGR возникает неожиданно. При этом сроки посещения автосервиса не всегда понятны, как автомобиль функционирует, хоть и не должным образом.

Если автомобиль проходит регулярное техническое обслуживание, ресурс клапана EGR составляет не менее 150 тысяч километров пробега. В соответствии с общедоступной статистикой, в сервисные центры по причине выхода из строя EGR обращается больше владельцев дизельных транспортных средств. Соотношение к бензиновым моторам на уровне 80 к 20 процентам. При сгорании дизельного топлива выделяется намного больше сажи, поэтому система рециркуляции забивается быстрее.

Собственники любых транспортных средств контроля за состоянием расходных материалов, использовать качественные фильтры, топливо и масла.В любом случае износа узлов и элементов автомобиля неизбежен, поэтому проводить комплексную диагностику двигателя также необходимо. Если в работе EGR зафиксированы проблемы, следует проверить состояние мотора в первую очередь. Замена изношенной форсунки является частым решением проблемы с работой системы рециркуляции. Если обнаружены недостатки в функционировании цилиндропоршневой группы, менять кольца необязательно. Проще и дешевле заглушить EGR.

Любой, даже минимальный дефект цилиндропоршневой группы приводит к проблемам в работе EGR.Каждый раз ремонтировать двигатель накладно и необязательно. При этом восстановление системы рециркуляции даст только временный эффект. Поэтому отключение EGR в большинстве случаев считается лучшим примером.

Появление индикации на панели приборов в форме индикатора «Check Engine», переход системы в аварийный режим не обязательно является свидетельством поломки EGR. В таких ситуациях необходимо провести комплексную диагностику двигателя, определить причины снижения тяговых характеристик, динамики, увеличения дымности и расхода горючей смеси.

что это в автомобиле? Для чего он нужен? Фото видео

Как известно, автомобили сделали свой огромный вклад в дело загрязнения окружающей среды. Результаты этого загрязнения видны невооруженным глазом - токсический смог в мегаполисах, из-за которого значительно уменьшается видимость, а жители вынуждены надевать марлевые повязки. Глобальное потепление - еще один неоспоримый факт: изменение климата, т ледники, поднимающийся уровень водного Мирового океана.

Пусть поздно, но меры по уменьшению вредных веществ в воздух принимаются. Недавно мы писали на Vodi.su об обязательном оснащении выхлопной системы сажевыми фильтрами и каталитическими нейтрализаторами. Сегодня же поговорим о системе рециркуляции выхлопных газов - EGR.

Рециркуляция выхлопных газов

Если каталитический нейтрализатор и сажевый фильтр соответствуют уменьшению содержания в выхлопе двуокиси углерода и сажи, то система EGR увеличивает содержание окиси азота. Оксид азота (IV) - это ядовитый газ. В атмосфере он может вступать в реакцию с водяным паром и кислородом, что приводит к образованию азотной кислоты и кислотных дождей. Он очень быстро воздействует на слизистые оболочки человека, а также выступает в качестве окислителя, разрушаются бетонные стены и пр.

Чтобы уменьшить выбросы окиси азота, был разработан клапан EGR для повторного сжигания вредных выбросов. Говоря простого языка, система рециркуляции работает таким образом:

  • выхлопные газы из выпускного коллектора направляются обратно во впускной коллектор;
  • при взаимодействии азота с атмосферным воздухом температура топливно-воздушной смеси повышается;
  • в цилиндрах практически полностью выгорает вся двуокись азота, так как кислород является ее катализатором.

Система EGR устанавливается как на дизельные, так и на бензиновые двигатели внутреннего сгорания. Обычно она активируется на определенные оборотах двигателя. Так на бензиновых ДВС клапан EGR работает лишь на средних и высоких оборотах. На холостом же ходу и на пике мощности он перекрыт. Но даже при таких режимах работы отработанные газы кислорода до 20% необходимого для сжигания топлива.

На дизельных двигателях EGR не работает лишь на максимума нагрузки.Рециркуляция выхлопных газов на дизельных ДВС обеспечивает до 50% кислорода. Именно поэтому они гораздо более экологическими чистыми. Правда, такого показателя можно добиться лишь в случае полной очистки ДТ от парафинов и примесей.

Типы EGR

Главным элементом системы рециркуляции является клапан, который может в зависимости от оборотов открываться или закрываться. На сегодняшний момент применяются три основных типа клапанов EGR:

  • пневмо-механические;
  • электро-пневматические;
  • электронные.

Первые установились еще на авто 1990-х годов выпуска. Главными элементами такого клапана являлись заслонка, пружина и пневмо-шланг. Открытие или закрытие заслонки осуществляется за счет повышающегося или понижающегося давления газов. Так, на низких оборотах давление слишком низкое, на средних заслонках раскрывается на половину, на максимуме она открывается полностью, но сам клапан закрыт и поэтому газы не всасываются обратно во впускной коллектор.

Электрические и электронные клапаны работают под электронный блок управления.Разница лишь в том, что электроклапан оснащен той же заслонкой и приводом для ее открывания / закрывания. В электронном варианте заслонка полностью отсутствует, газы проходят через небольшие отверстия разного диаметра, а за их открывание или закрывание соответствуют соленоиды.

EGR: преимущества, недостатки, заглушка клапана

Сама система практически никак не влияет на работоспособность двигателя. Хотя, теоретически, благодаря повторному дожигу выхлопа удалось незначительно уменьшить потребление топлива.Это особенно заметно на бензиновых двигателях - экономия порядка пяти процентов. Еще один плюс - уменьшение объема сажи в выхлопе, соответственно, сажевый фильтр забивается не так быстро. Про плюсы для окружающей среды говорить не будем, ведь это и так понятно.

С другой стороны, со временем на клапанах EGR накапливается огромное количество сажи. В очередь страдают от напасти те автовладельцы, которые заливают некачественный дизель и используют эту низкосортное моторное масло.Ремонт или полную очистку клапана еще можно оплатить, но вот его замена - это настоящее разорение.

Поэтому принимается решение о заглушке клапана. Заглушить его можно различными методами: установка заглушки, отключение «фишки» питания клапана, блокировка разъема при помощи резистора и пр. С одной стороны отмечается повышение КПД двигателя. Но есть и проблемы. Во-первых, потребуется перепрошивка ЭБУ. Во-вторых, в двигателе может отмечаться высокая колебания температурных режимов, что приводит к прогоранию клапанов, прокладки крышки, крышки блока, так и к образованию налета на свечах и накоплению нагара в самих цилиндрах.

Загрузка .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
