Камера заднего вида на форд фокус 2 рестайлинг седан – седан, установка на хэтчбек, рестайлинг, парктроника, как подключить
седан, установка на хэтчбек, рестайлинг, парктроника, как подключить
Необходимость установки камеры заднего вида Форд Фокус 2 вызвана сложностью парковки в местах большого скопления автомобилей. Устройство может работать самостоятельно, но в большинстве случаев его применяют в комплекте с парктроником. Элементы не дублируют, а скорее дополняют друг друга. Совместная работа устройств позволяет контролировать процесс парковки, даже при выходе из строя одного или нескольких элементов (датчиков).
Штатная камера
На автомобилях Ford Focus 2, не имеющих парковочных видеоустройств, производители предусмотрели место для их установки без изменения конструкции авто. Чаще всего штатные камеры заднего вида устанавливаются на место подсветки номерного знака или в ручку багажника. Такие устройства существенно упрощают парковку и могут подключаться к имеющемуся мультимедийному устройству.
Штатная парковочная камера Road Rover MS-8037 для Форд 2 седан может монтироваться вместо одного из плафонов освещения номера. В ней установлена матрица CMOS с разрешением 656х492 пикс. Объектив имеет угол обзора до 170°. Камеру заднего вида Форд 2 хэтчбек Road Rover CA-9708 устанавливают вместо ручки багажника. Параметры устройств идентичны, однако последняя имеет кнопку для открытия крышки.
Оба изделия закреплены на основании так, что после монтажа объектив направлен под небольшим углом вниз. Это обеспечивает лучший обзор места за автомобилем. Цветная парковочная разметка позволяет контролировать препятствия на дистанции до 2,5 м.
Аналоги
Существует много похожих видеоустройств, которые можно установить на Форд 2 рестайлинг. Хорошо себя зарекомендовали изделия RedPower с LED подсветкой. Эти камеры-кубики крепятся на специальную подставку и устанавливаются на плафон освещения номера без его демонтажа. Наличие светодиодов позволяет видеть пространство позади машины в полной темноте.
Подобная универсальная камера iDial ET-901IP с матрицей CCD имеет активную парковочную сетку. На экране монитора отображается видеосигнал с активными парковочными линиями, которые отображают траекторию движения автомобиля. Камера Prime X MCM-15 устанавливается без подложки, а крепится изнутри багажника. Для ее монтажа необходимо подготовить отверстие, т. к. в качестве крепежа используется шпилька. Такие устройства нельзя снять, не открыв багажник.
Как установить и подключить
Перед установкой камеры необходимо снять обшивку крышки багажника для прокладки проводов. Крепится она на защелках и пластиковых шурупах. Подключение труда не составляет, больше времени и сил уходит на прокладку кабелей по салону. В зависимости от вида устройства устанавливают его либо вместо плафона освещения номера, либо ручки багажника.

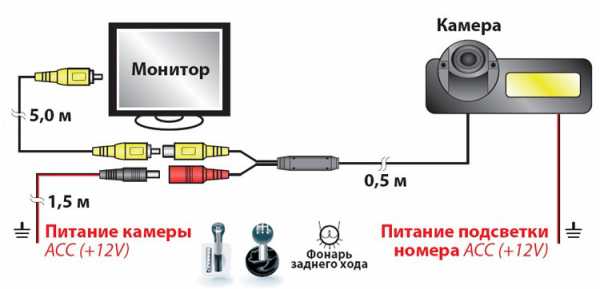

Подключить камеру можно к габаритам или к фонарю заднего хода. Последний вариант предпочтителен, т. к. питание будет подаваться только после включения задней передачи. Красный провод (+12 В) подключается к фишке фонаря, а черный — через светильник освещения номера, к корпусу (масса).
На головном устройстве штекеры устанавливают в соответствующие гнезда. Некоторые водители не подключают красный провод от фонаря заднего хода к магнитоле. Этого делать нельзя, т. к. ГУ не будет знать, когда надо подключать монитор. Провода в салон протягиваются через гофрошланг и дальше под обшивкой крыши — к мультимедийной системе. Аналогичным образом укладывают жгут после установки парктроника.
Проверку работоспособности проводят сразу после монтажа до установки обшивки.
Если работы выполнены правильно, то парктроник и видеокамера покажут одинаковые значения расстояния до препятствия. После проверок и регулировок можно поставить обивку на место.
Неисправности и ремонт
Прежде чем преступить к ремонту камеры, необходимо проверить целостность линий и соединений. Если дефектов не обнаружено, то скорее всего неисправность заключается в поломке видеоустройства. Некоторые неисправности парковочной системы возникают из-за некачественного монтажа или настройки. Плохой контакт в соединениях видеокабеля приводит к пропаже изображения либо к появлению черной или синей заливки экрана.
В некоторых случаях при проведении ремонтных работ сдвигают камеру, что приводит к некорректному отображению дорожной обстановки. Иногда на объективе устройства появляются капли влаги. Это может привести к полному выходу элемента из строя. Для устранения дефекта корпус демонтируют, а линзу и плату сушат при помощи сжатого воздуха.
Разборка и ремонт камеры — тонкая и кропотливая работа, которую могут выполнить специалисты ремонтной организации. Чтобы не допустить попадания влаги внутрь устройства, на этапе монтажа все разъемы промазывают герметиком. Периодический осмотр и чистка видеоустройства позволит ему работать без дефектов и сбоев.
autotuning.expert
Камера заднего вида Ford Focus 2 (Форд Фокус 2 седан)
Камера заднего вида для автомобиля Ford Focus 2 (Форд Фокус 2 седан) устанавливается вместо штатного плафона освещения номерного знака. Камера имеет широкоугольный объектив (170 градусов), который обеспечивает максимальный угол обзора. Высококачественная CCD матрица обеспечивает хорошее качество изображения даже в пасмурную погоду или ночью. Парковочные линии позволят припарковаться даже в самом маленьком закутке и станут незаменимым помощником как для новичков, так и для опытных водителей. Камера станет отличной заменой традиционному парктронику или станет хорошим дополнением к нему. Она позволит избежать повреждения вашего или чужого автомобиля, наезда на детей или животных, а также наезда на другие препятствия. Камера заднего вида устанавливается в штатное место подсветки Ford Focus 2 (Форд Фокус 2 седан), дополнительных отверстий сверлить не требуется. Гарантия на камеру составляет 1 год, и она может быть установлена на новые гарантийные автомобили, так как имеет необходимые сертификаты. Изображение можно выводить на любой монитор, штатный или дополнительный.
Технические характеристики камер
| Светочувствительная матрица | Цветная CCD |
| Влагозащита и защита от пыли | IP 67 |
| Видеосистема | NTSC |
| Разрешение | 720 ТВЛ |
| Угол обзора | 1700 |
| Мин. освещенность | 0,01 лк |
| Напряжение питания | 12В |
| Диапазон рабочих температур | -300C до +700C |
| Производитель | ParkCam |
| Парковочные линии | есть |
parkcam.ru
Камера заднего вида против парковочного сенсора (с. 25)
Заманался с установкой камеры.. Может кто поможет..Имеется камера в место подсветки номера, вот такая:
Скрытый текст
x
Голова Pioneer AVh4200BT. Место для втыкания камеры есть и есть проводок сиреневый REVERSE INPUT.
Тут я схему нарисовал комплектности камеры, чтоб словами не описывать:
Скрытый текст
x
Воткнул камеру в штатное место, подсветку номера пдключил, провода от камеры дотянул до салона через гофру на задней двери хэтча и решил проверить её работоспособность..
Раздербанил провода от противотуманки и к ним запитал провода от камеры (со стороны штекера который к камере идёт, на рисунке видно: красный к плюсу (у противотуманки он зелено-оранжевый), черный к минусу (черный))
Тюльпан с другой стороны воткнул в голову в нужное место согласно инструкции.
Нифига не работает.
Дальше начались пляски с бубном:
1. Воткнул в AV-вход, при этом в настройках головы выбрал «Включить AV-вход», какое-то мерцание прошло при втыкании тюльпана, но ничего не кажет.
3. С тюльпаном камеры дрягается ещё красный и черный провод, померял на нём напряжение — нету.
4. Волшебный провод REVERSE INPUT попробовал запитать на постоянку на красный (+) магнитолы. На экране появилась надпись «ПРЕДУПРЕЖДЕНИЕ Изображение может быть зеркальным» и черный экран. Провод REVERSE INPUT отключил — магнитола с этой надписью зависла. Кнопки не реагировали. Пришлось питание насильно отрубать от неё.
Вобщем я в растерянности, может камера не фурычит или я чёта не так делаю, помогите..
===========================
Итак, продолжение истории, может кому пригодится: Камера оказалась нерабочей. Купил другую (благо братья-китайцы их штампуют пачками и за копейки).
Поставил в штатное место подсветки номера. Присоединил провод подсветки номера. Протянул тюльпан по левому боку задней двери хэтча, через гофру (через гофру все тюльпаны пролезают нормально, главное «удочку» покрепче запустить, чтоб протянуть его) и в салон. Там же протянул провод питания камеры, который нужно подсоединить к магнитоле, чтоб понять когда включается задняя (решил не лазить в гем-модуль, а тянуть питание с заду, благо без разницы, один провод тянуть видео или два: видео и питание). Питание взял с фонаря заднего хода, его же запараллелил на левый фонарь заднего хода, который давно валялся, для симметрии.
ffclub.ru

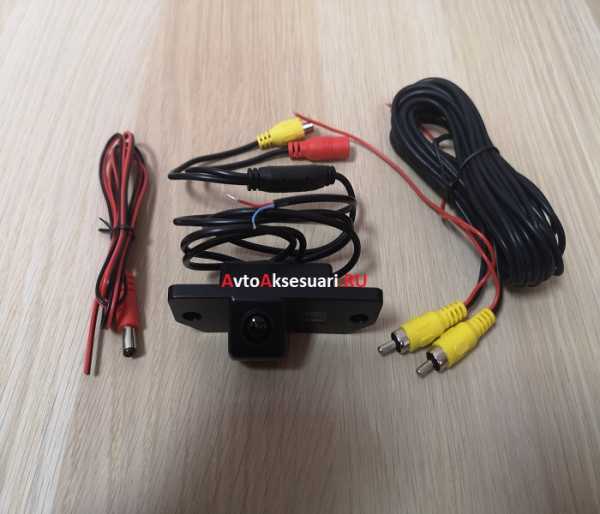

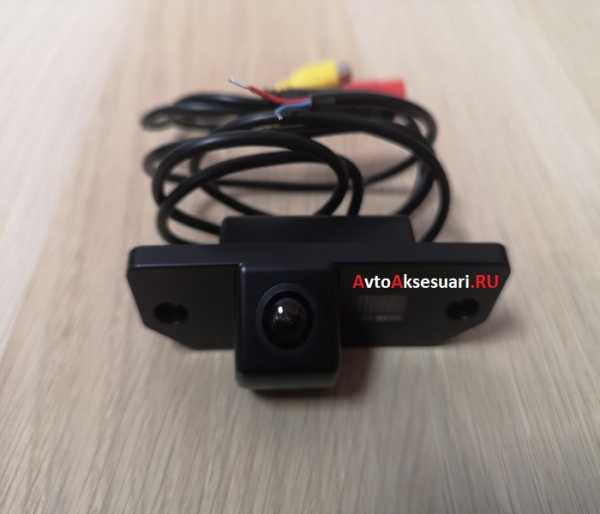

Гарантийный срок | 1 год | Завод производитель | SunVox |
Защита водонепроницаемости | IP68 | Изображение | Цветное |
Изображение с камеры | Зеркальное | Марка автомобиля | Ford Focus 2 Sedan 2005-2011 |
Матрица | CCD | Минимальная Освещенность | 0.01 Lux |
Парковочные линии | Есть | Питание | 12V |
Подсветка гос номера | Светодиодная | Рабочая Температура | -30 ℃ ~ +60 ℃ |
Система ТВ | NTSC/PAL | Страна производитель | Китай |
ТВ линий | 520 | Угол обзора | 170 градусов |
Установка/Монтаж | В замен подсветки гос номера | Эффективных Пикселей | 704 × 576 |
avtoaksesuari.ru
Установка камеры заднего вида на Ford Focus 2 |
10 Декабрь, 2014
Posted in : для автомобиля on Метки: ford focus, камера, камера заднего вида, сам, своими руками, форд, форд фокусНедавно я приобрел себе подержанный автомобиль – FordFocus 2 седан с двигателем 1,8 125 л.с. Покупкой доволен как ребенок. Автомобиль шустрый, резвый и невероятно комфортный после ВАЗ 2107.
Единственный минус, который меня не устраивает, это плохой обзор при движении задом во время парковки. Я постоянно боюсь въехать в забор, т.к. багажника из-за высоких спинок сидений не видно. Тут я задумался об установлении камеры заднего вида. Проанализировав магазины, я понял, что самым дешевым окажется доставка товара из Китая.
Прошел почти месяц и камера, наконец, пришла. В комплекте, помимо самого устройства, находились провода с «тюльпанами» для подключения к магнитоле и провода для питания. Вот что было в посылке.
Камера заднего вида устанавливается в штатное место плафона освещения номера. Мы просто выкручиваем фонарь и монтируем камеру, которая так же имеет подсветку. Питание устройства я осуществил от габаритов. Это сделано для того, чтобы камера не находилась постоянно под напряжением, а только во время работы габаритов (при езде).
Вот так выглядит установленная камера.
Запитав камеру, необходимо протянуть «тюльпаны» через багажник и салон к разъемам в магнитоле. Для этого снимаем бардачок и видим следующее.
К этим двум разъемам мы подключаем наши провода.
А к проводу REVERSE GEAR SIGNAL необходимо подключить оставшиеся провод, который располагается рядом с нашими «тюльпанами». Именно он отвечает за то, чтобы включать камеру при включении задней скорости.
После всех подключений мы тщательно заматываем провода изолентой и собираем бардачок на место. После этого можно смело тестировать нашу камеру заднего вида для FordFocus 2 седан.
Вконтакте
Одноклассники
Мой мир
xn--80aake4abi7af7k.xn--p1ai

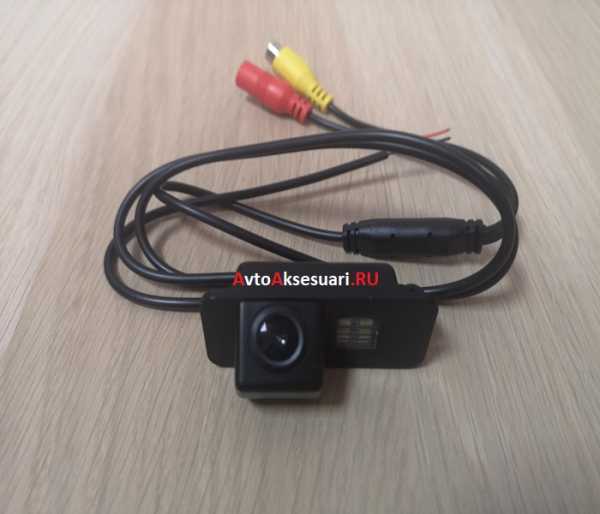

Гарантийный срок | 1 год | Завод производитель | SunVox |
Изображение | Цветное | Изображение с камеры | Зеркальное |
Камера для | Ford Focus 2 Hatchback 2008-2011 | Матрица | CCD |
Минимальная Освещенность | 0.01 Lux | Парковочные линии | Есть |
Питание | 12V | Подсветка гос номера | Светодиодная |
Рабочая Температура | -30 ℃ ~ +60 ℃ | Система ТВ | NTSC/PAL |
Страна производитель | Китай | ТВ линий | 520 |
Угол обзора | 170 градусов | Установка/Монтаж | В замен подсветки гос номера |
Эффективных Пикселей | 704 × 576 |
avtoaksesuari.ru
