Какой зазор должен быть на свечах зажигания?
Автоликбез4 ноября 2017
В отличие от дизельных моторов, топливная смесь в камере сгорания бензинового двигателя воспламеняется с помощью внешнего источника. Таковым служит мощный электрический разряд, проскакивающий через зазор между электродами свечей зажигания. Последние как раз и предназначены для создания искры в условиях повышенного давления и температуры, характерной для зоны сжигания бензина. На качество и скорость горения топлива оказывают влияние многие факторы, в том числе – расстояние между искровыми электродами.
Влияние зазора на воспламенение
Чтобы понимать, как данный фактор влияет на эффективность бензинового мотора, нужно вкратце рассмотреть работу системы зажигания. Алгоритм преобразования энергии топлива в механическую работу выглядит так:
- Выбросив отработанные газы через клапан в ГБЦ, поршень движется вниз. Когда он оказывается в нижней точке, открывается второй клапан, откуда в цилиндр поступает топливовоздушная смесь.
- Поршень поднимается к камере сгорания и сжимает этот аэрозоль в несколько раз.
- В момент, когда днище поршня находится в верхней мертвой точке, на электроды свечи подается высоковольтный импульс. Между ними проскакивает искра, поджигающая сжатую смесь горючего с воздухом.
- Сгорая с определенной скоростью, топливо выделяет энергию, толкающую поршень вниз. Совершается механическая работа.
- Последний такт – выброс продуктов горения в выхлопную систему, после чего цикл повторяется.
Импульс высокого напряжения (свыше 20 киловольт) вырабатывает катушка по сигналу контроллера. Ее обмотка рассчитана на искрообразование определенной силы, достаточной для качественного воспламенения порции топливной смеси. Если сделать чересчур большой или малый зазор в свечах зажигания, процесс горения нарушится.
Большой просвет между электродами
Ненормально большим считается зазор свыше 1,3 мм. Что произойдет, если разогнуть электроды до такой степени:
- мощности катушки не хватит, чтобы при каждом такте сжатия пробивать искрой увеличенное расстояние, появятся пропуски циклов;
- работа силового агрегата будет нестабильной, появится вибрация;
- одна часть несгоревшего бензина стечет по стенкам цилиндра и попадет в картер, вторая выбросится в выпускной тракт;
- расход топлива возрастет;

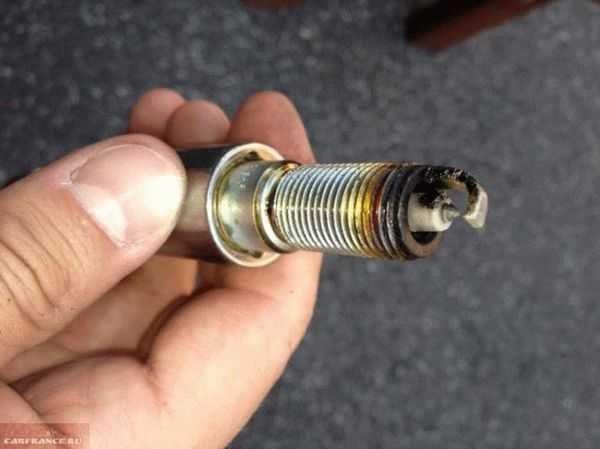

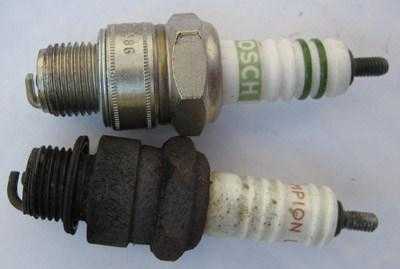

- на стенках камеры сгорания, днище поршня и рабочих элементах свечей зажигания быстро образуется нагар.
Примечание. Чем выше обороты двигателя, тем пропусков станет больше, доля бесполезно израсходованного бензина увеличится. Моторное масло в картере начнет разжижаться и выделять горючие пары, попадающие обратно в камеру через патрубок сапуна и воздушный тракт.
В результате перечисленных процессов мотор не отдаст полную мощность, а цилиндропоршневая группа в долгосрочной перспективе быстрее износится. Слишком большой зазор влияет на качество сжигания топлива, это вы ощутите в процессе движения: разгон автомобиля будет вялым, а вибрация мотора – повышенной. Из-за пропуска циклов появятся проблемы с холодным запуском – двигатель заведется с нескольких попыток.
Слишком маленькое межэлектродное расстояние
Расстояние между контактами свечей менее 0,6 мм считается недопустимо малым. Правда, пропуски рабочих циклов наблюдаться не будут, но возникнет другая проблема – чересчур слабое воспламенение. Короткая искра, пробивающая небольшой просвет от одного электрода к другому, не способна нормально поджечь топливовоздушную смесь, занимающую весь объем камеры.
Из-за снижения скорости горения воздушно-бензиновый аэрозоль не успеет прогореть целиком, как наступит такт рабочего хода поршня, а затем – выброс отработавших газов. В результате наступают последствия, описанные выше, – падение мощности силового агрегата, повышенное потребление топлива, сажа в выхлопной и нагар внутри цилиндров.
Неправильная регулировка зазора свечей зажигания зачастую усугубляется другими факторами: износ поршневой группы, неполадки в системе топливоподачи, пробитая изоляция высоковольтных проводов и так далее. Тогда проблема настройки зазоров отступает на второй план и зачастую выпадает из поля зрения автолюбителя.

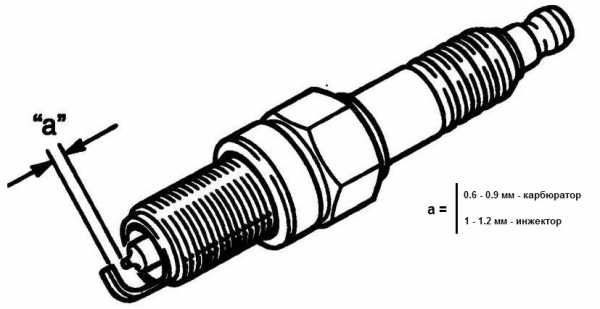

Величина нормального зазора

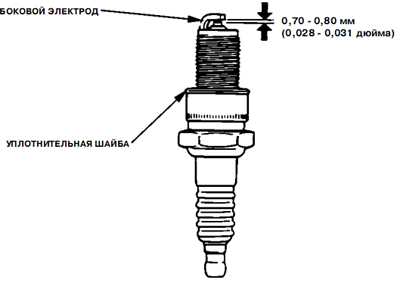

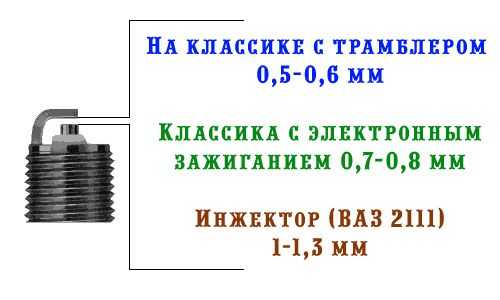

Допустимые пределы межэлектродного расстояния – от 0,6 до 1,2 мм. Более точное значение выбирается в зависимости от типа двигателя, системы питания и зажигания:
- карбюраторные моторы старого типа с невысокой степенью сжатия и механической системой искрообразования – 0,6–0,7 мм;
- те же двигатели, оснащенные бесконтактным электронным зажиганием – 0,8–0,9 мм;
- в турбированных и атмосферных силовых агрегатах с подачей топлива путем впрыска (инжектор) зазор на свечах зажигания должен быть от 1 до 1,2 мм.
Совет. Лучший способ правильно определить межэлектродный просвет для конкретного автомобиля – внимательно изучить инструкцию по эксплуатации. В подавляющем большинстве случаев данная величина указана среди других настроечных параметров.
Поскольку владельцы многих транспортных средств, укомплектованных бензиновыми моторами, переходят на сжиженный газ, то и размер свечного зазора требует корректировки. Для качественного сжигания смеси пропана с воздухом интенсивность воспламенения рекомендуется повысить путем увеличения просвета на 0,1 мм от паспортного значения. Нагрузка на высоковольтную катушку вырастет незначительно, а газ станет сгорать лучше.
Например, электроды свечей карбюраторного двигателя с электронным зажиганием необходимо разогнуть до 0,9 мм, если в инструкции по эксплуатации указана цифра 0,8. Не слушайте дурных советов и не делайте зазор чересчур большим, ведь автомобильные газовые установки всех поколений заводятся на бензине, а потом автоматически переключаются на подачу пропан – бутановой смеси из баллона. Кроме того, использовать бензиновое топливо все равно придется, чтобы доехать до заправки, когда газ в емкости закончится.
Рекомендации по настройке
Проверка и регулировка зазора на свечах системы зажигания производится в следующих ситуациях:
- После ремонта двигателя, систем питания и зажигания, либо перед измерением компрессии в цилиндрах. В процессе эксплуатации свечные электроды постепенно подгорают и становятся тоньше, отчего между ними увеличивается просвет.

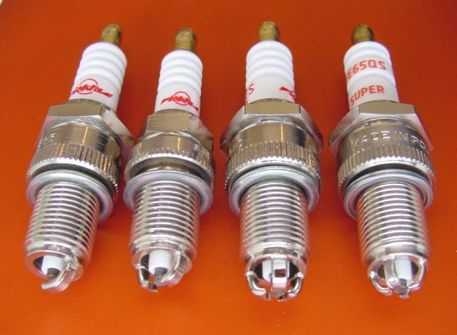

- При замене свечей на новые. Нередко производитель устанавливает слишком маленькие зазоры, которые приходится увеличивать до нормы.
- Когда проявилась нестабильная работа мотора. Первое действие – вывернуть свечи, хорошенько прочистить контакты, отрегулировать межэлектродные расстояния и проверить работоспособность под давлением.
Чистка электродов и площадки от нагара должна всегда предшествовать настройке.

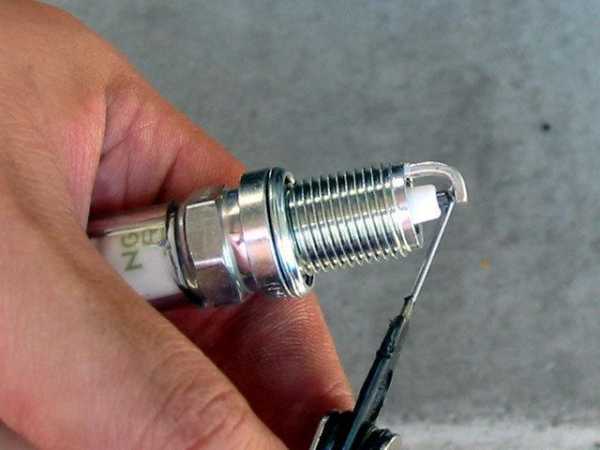

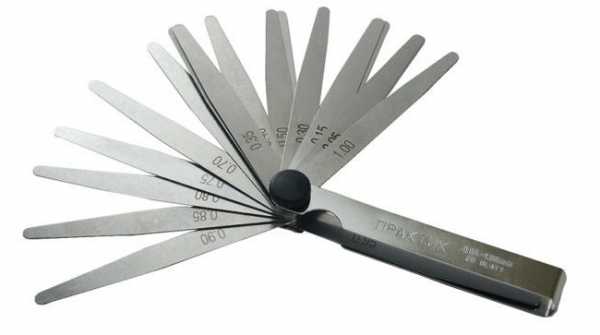

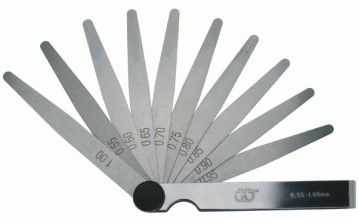

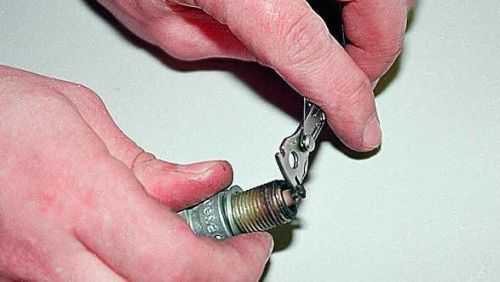

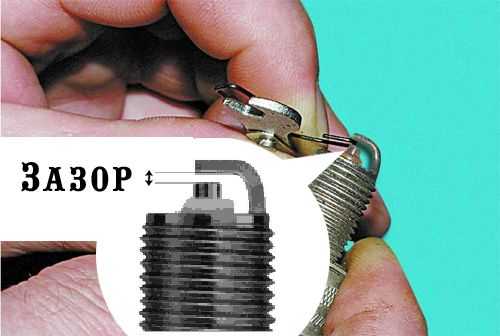

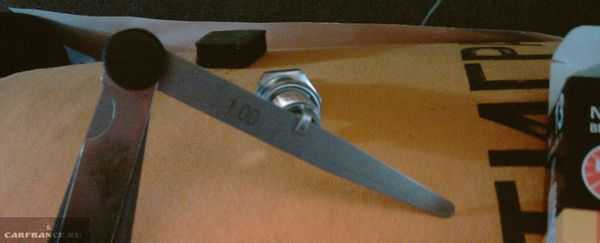

Следует запомнить важный момент: четко выставить зазор на свечах без щупа невозможно. Регулировка «на глаз» сойдет в качестве временной меры, пока вы не доберетесь до гаража с инструментом.
- Выверните свечи из цилиндров двигателя и дайте им остыть до комнатной температуры. «На горячую» величину зазоров измерять нельзя.
- Прочистите контакты щеткой с проволочным ворсом и проверьте межэлектродный просвет щупом требуемой толщины. Последний должен входить между контактов плотно, с небольшим сопротивлением.

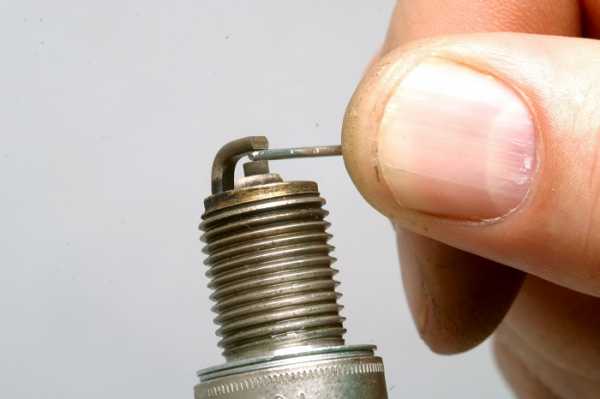

- Если щуп не вставляется, увеличивайте зазор путем разгибания верхнего электрода плоской отверткой. Слишком большое расстояние убирается аккуратным пристукиванием контакта.
Сподручнее выполнять операцию на остывшем двигателе – не придется обжигать руки во время откручивания. Для обычных свечек используйте плоский щуп, а для изделий на 2–3–4 боковых электрода – инструмент круглой формы. Установите свечи в цилиндры, заведите мотор и наблюдайте за работой на холостом ходу. Если замеченная ранее вибрация не прекратилась, неисправность следует искать в другом месте.
autochainik.ru
Зазор на свечах зажигания
Исправная работа двигателя внутреннего сгорания зависит от многих факторов. Один из важнейших среди них – состояние свечей зажигания, а именно зазор между их электродами. Когда мотор начинает работать с перебоями или троить, подозрение в первую очередь падает на них. Большинство автовладельцев идут и просто покупают новый комплект, будучи уверенными, что решить проблему можно только заменой. Между тем, в большинстве случаев достаточно выставить правильный зазор на свечах зажигания, и двигатель вновь начнет работать стабильно.
Многие современные свечи, особенно иностранного производства, в состоянии работать свыше 100 тысяч километров. Конечно, российский бензин способен значительно сократить этот ресурс, однако проверить зазор между электродами все же стоит. А учитывая стоимость хороших свечей зажигания, и вовсе не стоит пренебрегать этой процедурой.
К чему приводит неправильный зазор на свечах зажигания
Расстояние между электродами может отклоняться от нормы как в большую, так и в меньшую сторону. В зависимости от того, какой зазор, увеличенный или уменьшенный, и последствия будут разными.
Увеличенный зазор
Данное отклонение опасно, прежде всего, тем, что способно вызвать пробой изолятора свечи или катушки зажигания. Происходит это из-за того, что электричество стремится найти для себя кратчайший путь.
Если пробоя не произойдет, велика вероятность пропадания искры. В этом случае цилиндр попросту не будет работать, двигатель начнет троить. Характерный признак увеличенного зазора между электродами – хлопки в выхлопной системе. На высоких оборотах становятся особенно заметны пропуски зажигания.

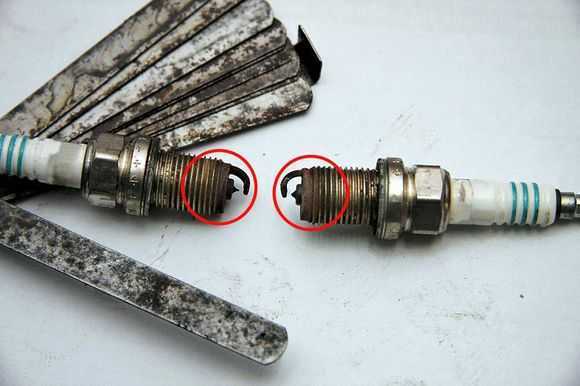

Следует обратить внимание, что со временем электроды обгорают, и зазор между ними увеличивается естественным образом. По этой причине одноэлектродные свечи желательно проверять раз в 10-15 тысяч километров. Многоэлектродные свечи зажигания нуждаются в проверке значительно реже.
Уменьшенный зазор

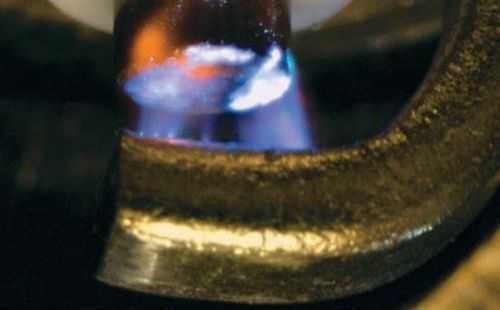

Если межэлектродный зазор меньше нормы, искровой разряд, воспламеняющий горючую смесь, получается очень мощным и коротким. Последнее ведет к тому, что горючее в цилиндрах не успевает воспламениться, и свечи начнет заливать, мотор при этом начнет троить.
На высоких оборотах велика вероятность образования электрической дуги. Из-за того, что расстояние между электродами слишком мало, а обороты коленвала высоки, искра не успевает разорваться, образуется непрерывный поток плазмы. В результате может произойти замыкание катушки зажигания или, как минимум, возникнут нарушения в работе силового агрегата.

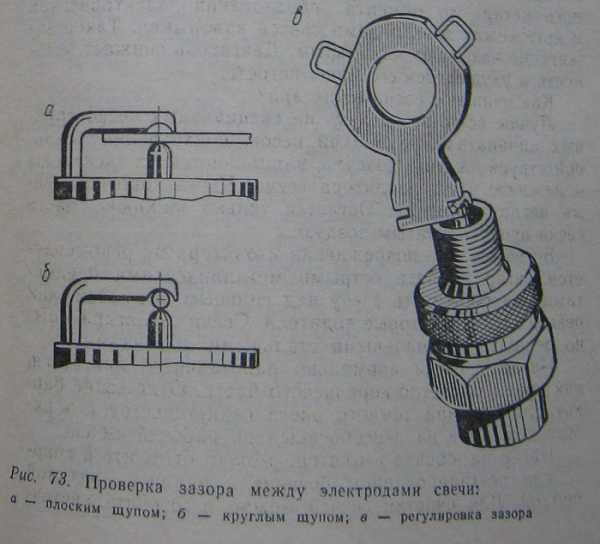

Как измерить зазор между электродами

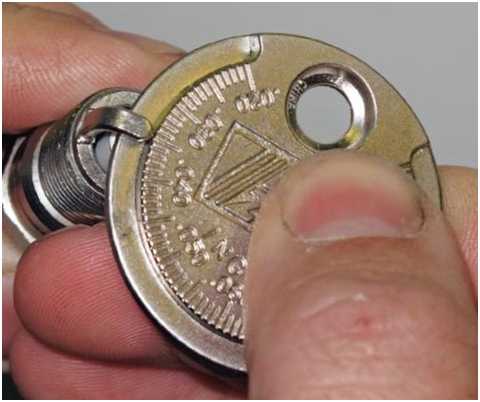

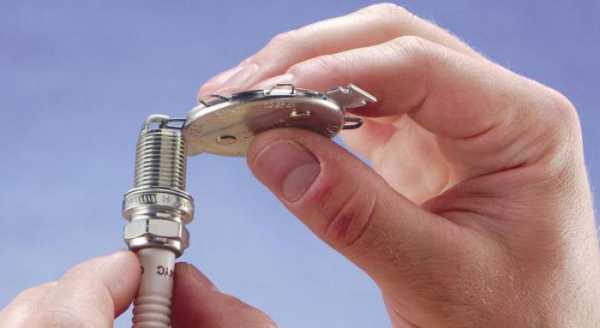

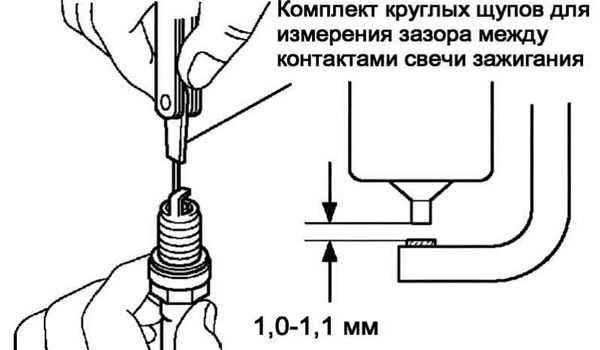

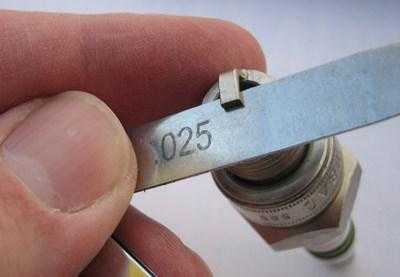

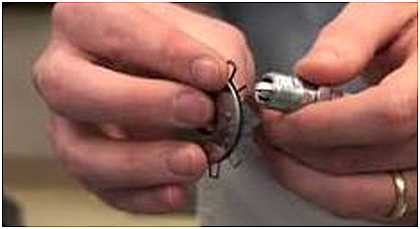

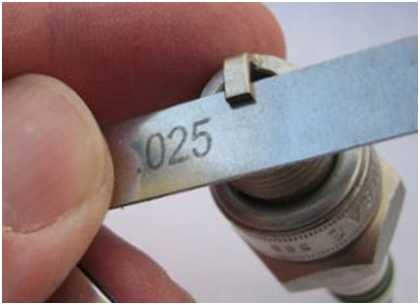

Искровой зазор измеряется специальным цилиндрическим или плоским щупом. Измерение производится следующим образом: свеча держится рабочей частью вверх, а между центральным и каждым из боковых электродов (если их несколько) вставляются мерки от меньшей к большей. Больших усилий при этом прилагать не нужно. Мерка должна проходить вплотную с небольшим нажимом, ее диаметр и является величиной искрового зазора. В качестве альтернативы можно использовать монетообразный щуп.
Можно поступить иначе: зная, какой зазор должен быть в соответствии с требованиями автопроизводителя, выбрать соответствующую мерку и вставить ее между электродами.
- Если она не войдет, следовательно, зазор слишком мал, и его необходимо увеличить;
- если же, наоборот, пройдет свободно, расстояние необходимо уменьшить.
Регулировка зазора
Сами свечи нужно аккуратно очистить ветошью и убедиться, что они не имеют механических повреждений в виде трещин, сколов или вздутий на фарфоровом изоляторе.
Во время манипуляций следует соблюдать осторожность, чтобы ничего не повредить. Сама регулировка производится подгибанием или отгибанием бокового электрода. Подогнуть его можно, несильно постучав чем-нибудь твердым, например, плоскогубцами. Отогнуть же боковой электрод можно либо плоскогубцами, либо отверткой с плоским жалом.
Нужно ли регулировать зазор на новых свечах зажигания
Большинство производителей, такие как NGK или Bosch, утверждают, что их продукция в дополнительной регулировке не нуждается, можно смело вкручивать новые свечи и ехать. Возникает закономерный вопрос: как одна и та же свеча может подходить и к двигателю ВАЗ-2111, и к ВАЗ-21083? Действительно, требования для всех моторов разные, например, для двигателя ВАЗ-2111 искровой зазор должен находиться в пределах от 1 до 1,13 мм, а для карбюраторного ВАЗ-21083 – от 0,7 до 0,8 мм.
Ответ, между тем, прост: производители, например, та же компания NGK, изготавливают свечи для конкретных моторов, достаточно найти свой автомобиль в таблице совместимости на упаковке.
Точность изготовления в настоящее время позволяет не беспокоиться о том, правильно ли выставлен зазор. К сожалению, этого нельзя сказать об отечественной продукции: приобретая четыре свечи А17ДВРМ можно обнаружить, что у них у всех зазоры разные. Также следует обратить внимание на внешний вид свечей: они не должны иметь видимых изъянов, а боковой электрод должен располагаться точно над центральным.
Исходя из вышесказанного, можно заключить, что перед тем, как вкрутить новые свечи, если они российского производства, желательно убедиться, что расстояние между электродами у них соответствует требованиям автопроизводителя. В случае с иностранной продукцией, такой, как Bosch или NGK, достаточно внешнего осмотра.
Одинаковый ли зазор для бензина и для газа
Многие автовладельцы в целях экономии устанавливают на машины газобаллонное оборудование. При этом важно помнить, что для газа нужны другие свечи. Во-первых, смесь газа с воздухом воспламеняется намного хуже смеси бензина и воздуха, поэтому искра должна быть более мощной. Следовательно, возрастает нагрузка на катушку зажигания, что, в конечном итоге может привести к выходу ее из строя.
Таким образом, межэлектродный зазор для газа должен быть меньше, однако простым подгибанием бокового электрода полностью проблема не решается. Дело в том, что при сгорании газа выделяется намного больше тепла, из-за этого велик риск появления калильного зажигания. В связи с этим свеча должна быть более «холодной», т.е. с большим калильным числом.

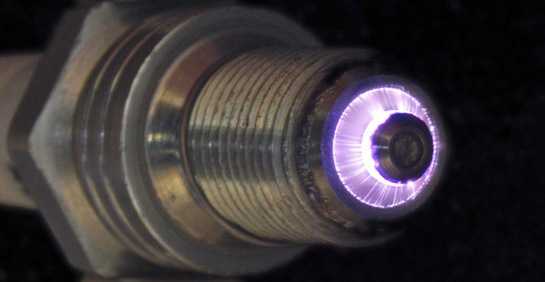

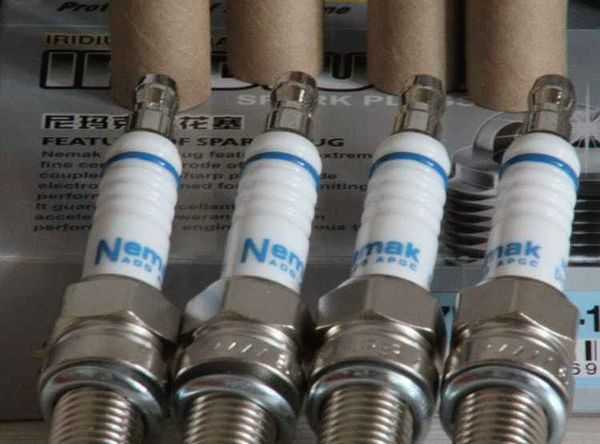

Зазоры на иридиевых свечах
Многие производители выпускают свечи с тонким центральным электродом, изготовленным из драгоценных металлов: платины, серебра или иридия. По их заверению, такие свечи более долговечны и обеспечивают лучшее, в сравнении с обычными, качество искрообразования.
Действительно, на иридиевых свечах NGK искра более стабильна и в меньшей степени зависит от зазора между электродами. Еще одна особенность иридиевых свечей – они дают небольшой прирост мощности двигателя (порядка 5%). Наконец, искровой разряд обходит центральный электрод по кругу, способствуя самоочистке свечи.

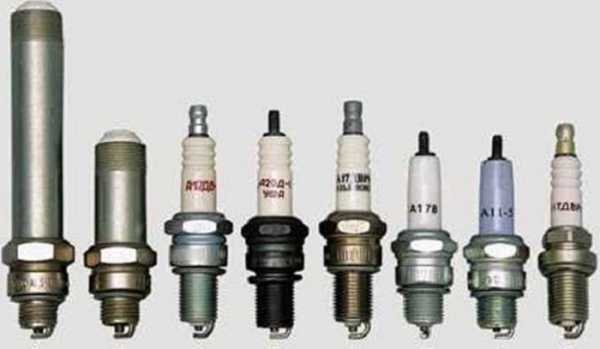

Таблица совместимости свечей
Россия = USA (Ac-delco/Autolite/Champion)
| ГОСТ 37.003.081-98 | Ac-delco (USA) | Autolite (USA) | Champion (USA) |
|---|---|---|---|
| А10Н | 45F | 416 | L86C |
| А11 | 45F | 416 | L86C |
| А11-1 | 45F | 416 | L86C |
| А11-3 | 45F | 416 | L86C |
| А11-5 | 45F | 416 | L86C |
| А11Р | R44F | 415 | RL86C |
| А14В | 43FS | 275 | L92YC |
| А14В-2 | 43FS | 275 | L92YC |
| А14ВМ | C425FS | 275 | L92YC |
| А14ВР | CR425FS | 275 | RL87Y |
| А14Д | C44XL | 394 | N5C |
| А14ДВ | 43XLS | 55 | N11YC |
| А14ДВР | CR425XLS | 65 | RN11YC |
| А14ДВРМ | CR425XLS | 65 | RN11YC |
| АУ14ДВРМ | FR3LS | AP3924 | RC10YC |
| А17В | 42FS | 274 | L87YC |
| А17ВМ | 42FS | 274 | L87YC |
| А17ВРМ | 42FS | 274 | RL87YC |
| А17Д | 42XLS | 64 | N9YC |
| А17ДВ | 42XLS | 64 | N9YC |
| А17ДВ-1 | 42XLS | 64 | N9YC |
| А17ДВ-10 | 42XLS | 64 | N9YC |
| А17ДВW | — | — | N9DMC |
| А17ДВМ | CR42XLS | 64 | N9YC |
| А17ДВР | CR42XLS | 64 | RN9YC |
| А17ДВРМ | CR42XLS | 64 | N9YC |
| АМ17В | CS42S | 2974 | CJ7Y |
| АУ17ДВРМ | R2LS | AP3924 | RC9YC |
| А20Д | C41XL | 393 | N3C |
| А20Д-1 | C41XL | 393 | N3C |
| А23 | 41F | 413 | L82C |
| А23-2 | 41F | 413 | L82C |
| А23В | 41FS | 413 | L82C |
| А23ДМ | 41XLS | 52 | N6C |
| А23ДРМ | C42N | 62 | N3C |
| А23ДВР | 41XLS | 52 | RN6YC |
| А23ДВМ | 41XLS | 52 | N6YC |
| А23ДВРМ | 41XLS | 52 | RN6YC |
| А26ДВ-1 | — | — | N6DMC |
| М8-1 | C88 | 378 | K17, D16 |
Россия = Германия (Beru/Bosch)
| ГОСТ 37.003.081-98 | Beru (Германия) | Bosch (Германия) |
|---|---|---|
| А10Н | 14-10A | W10AC |
| А11 | 14-9A | W9AC |
| А11-1 | 14-9A | W9AC |
| А11-3 | 14-9A | W9AC |
| А11-5 | 14-9A | W9AC |
| А11Р | 14R-8A | WR8AC |
| А14В | 14-8B | W8BC |
| А14В-2 | 14-8B | W8BC |
| А14ВМ | 14-8B | W8BC |
| А14ВР | 14R-8B | WR8BC |
| А14Д | 14-8C | W8CC |
| А14ДВ | 14-8DU | W8DC |
| А14ДВР | 14R-8DU | WR8DC |
| А14ДВРМ | 14R-8DU | WR8DC |
| АУ14ДВРМ | 14FR-8DU | FR8DCU |
| А17В | 14-7BU | W7BC |
| А17ВМ | 14-7BU | W7BC |
| А17ВРМ | 14R-7BU | WR7BC |
| А17Д | 14-7DU | W7DC |
| А17ДВ | 14-7DU | W7DC |
| А17ДВ-1 | 14-7DU | W7DC |
| А17ДВ-10 | 14-7DU | W7DC |
| А17ДВW | — | — |
| А17ДВМ | 14-7DU | W7DC |
| А17ДВР | 14R-7DU | WR7DC |
| А17ДВРМ | 14R-7DU | W7DC |
| АМ17В | 14S-7F | FS7F |
| АУ17ДВРМ | 14FR-7DU | FR7DCU |
| А20Д | 14-6CU | W7CC |
| А20Д-1 | 14-6CU | W7CC |
| А23 | 14-5AU | W5AC |
| А23-2 | 14-5AU | W5AC |
| А23В | 14-5BU | W5BC |
| А23ДМ | 14-5CU | W5CC |
| А23ДРМ | 14-5C | W5CC |
| А23ДВР | 14R-5DU | WR5DC |
| А23ДВМ | 14-5DU | W5DC |
| А23ДВРМ | 14R-5DU | WR5DC |
| А26ДВ-1 | — | — |
| М8-1 | 18-10A | W8A |
Россия = Япония (NGK/Nippon Denso)
| ГОСТ 37.003.081-98 | NGK (Япония) | Nippon Denso (Япония) |
|---|---|---|
| А10Н | B4H | W14F-U |
| А11 | B4H | W14F-U |
| А11-1 | B4H | W14F-U |
| А11-3 | B4H | W14F-U |
| А11-5 | B4H | W14F-U |
| А11Р | BR5HS | W14FR-U |
| А14В | BR5HS | W14FP |
| А14В-2 | BR5HS | W14FP |
| А14ВМ | BR5HS | W14FP |
| А14ВР | BPR4HS | W14FPR |
| А14Д | B5ES | W17ES |
| А14ДВ | BP5ES | W16EX |
| А14ДВР | BPR5ES | W16EXR-U |
| А14ДВРМ | BPR5ES | W16EXR-U |
| АУ14ДВРМ | BCPR5ES | Q16PR-U11 |
| А17В | BP6HS | W16FP |
| А17ВМ | BP6HS | W16FP |
| А17ВРМ | BPR6HS | W16FPR |
| А17Д | BP6ES | W20EP |
| А17ДВ | BP6ES | W20EP |
| А17ДВ-1 | BP6ES | W20EP |
| А17ДВ-10 | BP6ES | W20EP |
| А17ДВW | BP6EK | W20ET |
| А17ДВМ | BP6ES | W20EP |
| А17ДВР | BPR6ES | W20EPR |
| А17ДВРМ | BPR6ES | W20EPR |
| АМ17В | BPM6A | W20MP-U |
| АУ17ДВРМ | BCPR6ES | Q20PR-U11 |
| А20Д | B7ES | W20ES |
| А20Д-1 | B7ES | W20ES |
| А23 | B7H | W22FS |
| А23-2 | B7H | W22FS |
| А23В | BP7HS | W20FPR—L |
| А23ДМ | BP7ES | W22EK-S11 |
| А23ДРМ | B7ES | W22ES |
| А23ДВР | BPR7ES | W22EKR-S11 |
| А23ДВМ | BP7ES | W22EK-S11 |
| А23ДВРМ | BPR7ES | W22EKR-S11 |
| А26ДВ-1 | BP7EKN | W24ET-S |
| М8-1 | A-6 | L-14U |
Россия = Франция/Италия (Brisk/Bosna)
| ГОСТ 37.003.081-98 | Eyquem (Франция) | Magneti Marelli (Италия) |
|---|---|---|
| А10Н | 200 | CW3N |
| А11 | 502 | CW3N |
| А11-1 | 502 | CW3N |
| А11-3 | 502 | CW3N |
| А11-5 | 502 | CW3N |
| А11Р | — | CW3NR |
| А14В | 550S | CW7N |
| А14В-2 | 550S | CW7N |
| А14ВМ | 550S | F7NC |
| А14ВР | RC42S | CW7NR |
| А14Д | 600L | CW6L |
| А14ДВ | 600LS | CW6LP |
| А14ДВР | RC32LS | CW6LPR |
| А14ДВРМ | RC32LS | F6LCR |
| АУ14ДВРМ | RFC42LS | 6LCR |
| А17В | 600S | CW6NP |
| А17ВМ | C42S | F6NC |
| А17ВРМ | RC42S | F6NCR |
| А17Д | 750LS | CW7L |
| А17ДВ | 750LS | CW7LP |
| А17ДВ-1 | 750LS | CW7LP |
| А17ДВ-10 | 750LS | CW7LP |
| А17ДВW | — | — |
| А17ДВМ | C52LS | F7LC |
| А17ДВР | RC52LS | CW7LPR |
| А17ДВРМ | C52LS | F7LCR |
| АМ17В | 700CTS | AW5C |
| АУ17ДВРМ | RFC52LS | 7LCR |
| А20Д | 75LB | CW7L |
| А20Д-1 | 75LB | CW7L |
| А23 | 755 | CW8N |
| А23-2 | 755 | CW8N |
| А23В | 755S | CW8NP |
| А23ДМ | C72LS | FLC9L |
| А23ДРМ | C72LS | FLC9LR |
| А23ДВР | RC72LS | F9LCR |
| А23ДВМ | C72LS | F9LC |
| А23ДВРМ | C72LS | F9LCR |
| А26ДВ-1 | — | — |
| М8-1 | K200M | CM3N |
Россия = Чехия/Югославия (Eyquem/Magneti Marelli)
| ГОСТ 37.003.081-98 | Brisk (Чехия) | Bosna (Югославия) |
|---|---|---|
| А10Н | N19 | F40 |
| А11 | N19 | F40 |
| А11-1 | N19 | F40 |
| А11-3 | N19 | F40 |
| А11-5 | N19 | F40 |
| А11Р | NR17 | F40R |
| А14В | N17Y | F55P |
| А14В-2 | N17Y | F55P |
| А14ВМ | N17YC | F55P |
| А14ВР | NR17YC | F55PR |
| А14Д | L17 | FE50 |
| А14ДВ | L17Y | FE55P |
| А14ДВР | LR17YC | FE55PR |
| А14ДВРМ | LR17YC | FE55PR |
| АУ14ДВРМ | DR17YC | SFE55CPR10 |
| А17В | N15Y | F65P |
| А17ВМ | N15Y | F65P |
| А17ВРМ | NR15Y | F65PR |
| А17Д | L15Y | FE65P |
| А17ДВ | L15Y | FE65P |
| А17ДВ-1 | L15Y | FE65P |
| А17ДВ-10 | L15Y | FE65P |
| А17ДВW | — | — |
| А17ДВМ | L15YC | FE65CP |
| А17ДВР | LR15YC | FE65PR |
| А17ДВРМ | LR15YC | FE65CPR |
| АМ17В | P17Y | — |
| АУ17ДВРМ | DR15YC | SFE65CPR10 |
| А20Д | L14 | FE75 |
| А20Д-1 | L14 | FE75 |
| А23 | N14 | F85P |
| А23-2 | N14 | F85P |
| А23В | N12Y | F85P |
| А23ДМ | L12YC | FE85CP |
| А23ДРМ | L14C | FE85 |
| А23ДВР | LR12YC | FE85CPR |
| А23ДВМ | L12YC | FE85CP |
| А23ДВРМ | LR12YC | FE85CPR |
| А26ДВ-1 | — | — |
| М8-1 | M18 | M60 |
znanieavto.ru
Какой должен быть зазор на свечах зажигания
Несмотря на всю простоту строения свечей зажигания, с ними нужно правильно работать и обращаться. Их нужно правильно чистить, правильно выбирать и менять. Однако даже новые варианты, иногда могут доставлять проблемы – машина может работать неровно, иногда бывают рывки (толчки) при наборе скорости, а также легкая детонация. Многие сразу начинают искать причину в системе зажигания – конечно ведь свечи новые! Однако виной всему может быть зазор между электродами, достаточно его поправить и двигатель просто «запоет» …

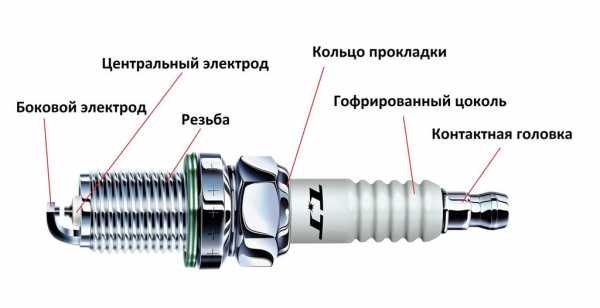

Зазор свечи зажигания – это расстояние между верхним и нижним электродами, нужно для оптимальной работы и поджигания топливной смеси. Если это расстояние отличается от рекомендованных норм, двигатель будет работать не ровно, возможны либо подергивания, либо детонация схожая с «троением» вашего агрегата.
Простыми словами если зазор отличается от нормы, выставлен так с завода или продавцом, то вы можете хоть половину мотора перелопатить, а причину не найти. Особенно сильно проявляется на карбюраторных системах. Но для начала предлагаю начать с устройства и принципа работы.
Если говорить о свечах, то это как бы последнее звено в системе зажигания, которое непосредственно контактирует с воздушно-топливной смесью. Именно этот элемент ее поджигает, и делает это либо – эффективно и как заложено в технический регламент, либо неэффективно по ряду причин (кстати, виной зачастую выступает износ).

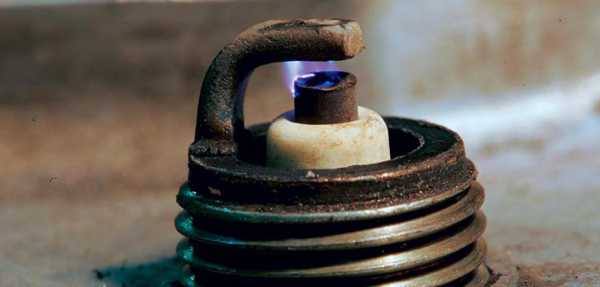

После того как топливная смесь (бензин и воздух) были поданы в цилиндры, поршень начинает идти вверх и сжимать ее, нагнетая тем самым давление.
В пиковой или как принято называть в «верхней точке», ЭБУ дает приказание и происходит воспламенение этого состава. Причем поджигает его свеча зажигания – между электродами бежит искра, которая и является катализатором.
Однако воспламенение может и не произойти, я не беру сейчас варианты с неисправностью системы зажигания, просто выставлен – не правильный зазор. Таким образом, могут появляться «пропускания» (то есть не воспламенение топливной смеси), которые заставят ваш двигатель работать с низким КПД, а иногда вообще он не запускается (например – утром зимой). Но почему так происходит.
• Влияние правильного зазора на работу мотора:
Зазор это действительно важный параметр. Он может быть либо большой, либо слишком маленький.
Если установлены малые значения между электродами, то будут проявлять пропуски в системе зажигания. Все дело в том, что той искры, которая образуется между электродами, максимально приближенными друг к другу – недостаточно для воспламенения топливной смеси. Искра хоть и сильная но – недостаточная. Вот почему многие автомобили при движении будут реально дергаться и не развивать достаточную скорость. На карбюраторах может заливать свечи, что только придаст проблем – вообще будет троить. Зазор нужно увеличивать!
Малый зазор это сколько?
Если поговорить про размер, то это примерно от 0,1 до 0,4 мм. Обязательно проверяем свечи после покупки, дельные рекомендации дам чуть ниже, а пока поговорим про большое расстояние.
Знаете, все же многие производители заранее выставляют нормальное расстояние между электродами. Но со временем он сам по себе может увеличиваться.
Все дело в износе свечи, который проявляется при большом пробеге – это естественно. Ведь электроды сделаны из металла, который под воздействием температуры и постоянных электрических разрядов начинает потихоньку выгорать. Страдает как верхний похожий на букву «Г», так и нижний. Верхний становится тонким, вместо прямоугольной формы он начинает закругляться, потому как сгорают бока.
Нижний просто проседает вниз.
Из-за такого расстояния, искра, которая проходит между контактами – ослабевает. Причем значительно! Ее также возможно не хватит для воспламенения топлива.
Зачастую из-за этого пробивает изолятор нижнего контакта, все дело в том – что искра старается найти кротчайший путь между электродами.
Зимой есть большая вероятность, что машина попросту не запуститься.
Большое расстояние – от 1,3 мм и выше.
Нормальный зазор, на что нужно ориентироваться.
У нас имеются вполне конкретные пределы. Нижний от 0,4 мм (и все что ниже), верхний от 1,3 мм (и все что выше). Так какой считается нормальным размером именно для вашего авто. Знаете и тут есть различия, связаны они в первую очередь с системой зажигания автомобиля, условно поделить ее можно на три типа:
1) При карбюраторном типе, с трамблером – нормальный зазор от 0,5 до 0,6 мм
2) При карбюраторном типе, с электронным зажиганием – 0,7 – 0,8 мм
3) Инжектор – 1 – 1,3 мм
Почему такая разница?
Ответ прост – дело в системе зажигания и электрической цепи. Самое низкое напряжение у карбюратора, соответственно искра будет слабее, и поэтому зазор должен быть меньше. А вот самая сильная энергетическая система у инжектора, поэтому здесь зазор увеличивают, нормальный считается от 1 мм, а на многих иномарках он 1,1 мм.
— Как проверить и как его выставить.
Процесс это не такой сложный, как кажется на первый взгляд. Для начала просто выкручиваем свечи зажигания, затем смотрим на повреждения, если их нет, то можно для начала почистить, затем проверить зазор.
Зазор конечно можно замерить обычными измерительными приборами, в магазинах можно купить так называемые наборы «щупов» или специальные ключи для проверки зазора.
Щупы похожи на металлические загнутые буквы “Г”, с различными размерами, просто их подставляем между электродами и с точностью до 97% определяете зазор. Если он больше, например на инжекторе чем 1,1 мм, то контакты сближают друг к другу, элементарно можно постучать ручкой отвертки. Если слишком близко – то раздвигаем друг от друга, опять же проверяет щупом.
Что хочется сказать в заключении, многие подумают «да брось», зачем мне заморачиваться над каким-то расстоянием между электродами! Ребята очень неправильные мысли.
Во-первых, вы можете сэкономить на топливе, исследования показывают до 5 – 7%
Во-вторых, плавная работа двигателя – залог безопасности вождения.
Третье, правильный зазор между свечами увеличивает их ресурс, нет вероятности, что пробьет изолятор (при увеличенном расстоянии).
Хочется отметить, что некоторые компании наоборот увеличивают число контактов (электродов), усиливают катушки и систему зажигания, все для того чтобы смесь поджигалась лучше.
Также сейчас есть более современные технологии, которые как я думаю, скоро придут на смену – такие как плазменные свечи.
У них вообще нет электродов, а топливо поджигает пучок плазмы, который образуется от электричества. Как пишут, производили сейчас уже проходят испытания и они говорят – что эффективность сгорания топливной смеси увеличивается, а это чуть больше мощности, чуть больше экономии и экологичности двигателя.
Какой должен быть правильный зазор на свечах зажигания ВАЗ- 2114
Многие владельцы ВАЗ-2114 сталкивались с регулировкой зазора на свечах зажигания. Но, не все до конца понимают, каким должен быть этот показатель, ведь именно он может стать проблемой, с которой сталкиваются автомобилисты. Среди таких может стать – неправильная работа мотора, плохой пуск, не запуск двигателя, а также автомобиль будет глохнуть и троить.
Видео о проверке зазора на автомобилях семейства ВАЗ:
Видеоматериал расскажет о том, какой должен быть свечной зазор, а также расскажет о некоторых нюансах и тонкостях настройки.
Какой должен быть зазор
Рисунок-схема замера зазора

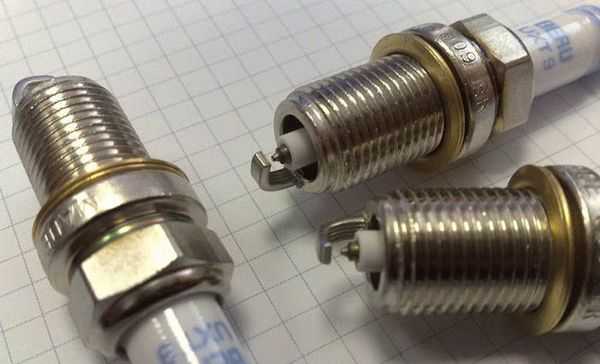

Зазор на свечах зажигания – это расстояние между электродами, которые связаны возникновением искры.
Поскольку, двигатель «Самара-2» является инжекторным, то речь о зазоре и настройке пойдет именно под электронную систему впрыска топлива.
Нормативы по зазору свечи зажигания для ВАЗ-2114 (8 клапанов)
Выставляем зазор между электродами свечи зажигания, метчик на 1 мм, всё по фен-шую!
Нормальным показателем свечного зазора для двигателя, установленного на ВАЗ-2114 является расстояние между электродами в приделах – 1.0-1.13 мм .
Последствия не верного значения
Поэтому, если свеча зажигания вышла за данные показатели – это может стать причиной проблем в работе мотора, а именно:
- Изменится расход горючего в большую сторону.
- Машина начнет троить и глохнуть.
- Обороты могут плавать.
- Появится масляный след в свечном колодце.
- И прочие.
Замер и исправление зазора
Специальный инструмент для выставления свечных зазоров — щуп
Замер и исправление свечного зазора происходит при помощи специального инструмента – щупа. Он состоит из пластинок, которые имеют разную толщину. Для замера подбирается пластиночка, которая входит в натяжку, но не слишком. Именно обозначение на пластинке и будет показателем нынешнего зазора.
Для исправления, необходимо подогнуть наружный электрод или вывести немного наружу.
После проведения регулировки, стоит еще один раз замерить зазор. Процедура продолжается до тех пор, пока свечное расстояние между электродами не станет в установленные нормы.
Примечание. Многие автомобилисты считают, что в автомобильных магазинах запасных частей, продаются свечи зажигания уже с выставленным зазором. Но, это не так. Поскольку свечи однотипны для многих марок и моделей, на них выставленный стандартный зазор 1 мм. Поэтому, после покупки нового комплекта, необходимо выставить их согласно указанному размеру.
Влияние неправильного зазора на работу двигателя
Как показывает практика, многие автомобилисты делают одну и ту же ошибку – устанавливают свечи зажигания, не регулируя свечного зазора между электродами. Это может привести следующим последствиям:
- Большой зазор приводит к повышенному расходу топливной смеси . Многие автолюбители могут обрадоваться появлению дополнительной динами и тяги, пока не увидят расход в 12-15 литров на 100 км. Еще одним косвенным показателем могут стать провалы газа или рывковый эффект. Это не только повлияет на расход, но и на изнашиваемость самого мотора.
Чёрный нагар — это первый признак очень богатой смеси
Выводы
Было установлено, что нормальным зазором в свече между электродами считается 1,0-1,13 мм.
Для ВАЗ-2114 – это основополагающий факт нормальной работоспособности двигателя, а также правильного сгорания воздушно-топливной смеси. Правильный зазор в свечах влияет также и на фактор износа главного силового агрегата, который может повыситься. Поэтому, свечи необходимо регулировать вовремя и правильно.
Зазор на свечах зажигания
Отличное техническое состояние автомобиля и его исправность крайне важны. Если не уделять железному коню достаточное внимание, может выйти так, что машина подведет в самый неподходящий момент и потребует помощи прямо в пути. Одной из важнейших составляющих двигателя является нормальное состояние свечей зажигания и грамотно подобранные для них параметры. Сегодня мы выясним, какой должен быть зазор на свечах зажигания и почему столь важно его точное выставление на автомобиле.
Немного теории
Чтобы ответить на вопрос, как выставить зазор у свечей зажигания, стоит понять, как работает подобный механизм, и почему так важно правильно подбирать его параметры.
Свеча зажигания предназначена для того, чтобы производить розжиг топливной смеси в цилиндрах двигателя. Их управлением занимается распределитель-прерыватель, который последовательно подает ток на одну из свечей в момент полного заполнения цилиндра топливовоздушной смесью.
Что произойдет, если свеча неисправна или не работает по каким-либо причинам? Очевидно, возгорание смеси в соответствующих цилиндрах не будет происходить. Это приведет к тому, что мотор станет работать лишь за счет цилиндров со «здоровыми» свечами. В итоге появится вибрация, и произойдет резкая потеря мощности.
Такое неприемлемое состояние автомобиля однозначно приводит к ускоренному износу компонентов двигателя. Сначала начинает выходить из строя поршневая группа, а потом достается и остальным деталям. Чтобы этого не произошло, стоит выкрутить свечи и проверить их состояние визуально. Если нагара на центральном и боковом электроде нет, а сами составляющие не разрушены и расстояние между ними не слишком велико, то свеча исправна. Если же есть подозрения на ее неисправность, деталь лучше заменить, во избежание дальнейших проблем с автомобилем.
Зазор, который является одним из параметров свечей зажигания, тоже играет немаловажную роль. Как известно, искра протекает между двумя электродами — боковым и центральным. Между ними имеется некоторое расстояние, позволяющее проходящей искре несколько задерживаться и эффективно воспламенять бензиновую смесь в цилиндре.
Зазор между воспламенителями у свечей зажигания может быть разным, в зависимости от марки и модели того или иного автомобиля. О том, какой должен быть зазор у свечи, написано в соответствующей документации. В-основном, эта величина варьируется от 1 до 5 мм, а отклонения от заданной нормы приводят к печальным последствиям.
Так, слишком большой зазор между составляющими свечи приведет к тому, что ток, идущий между электродами, потеряет свою мощность, какой бы интенсивностью ни обладал ток катушки зажигания. Несложно догадаться, к чему это приведет: топливная смесь будет поджигаться не полностью или не возгораться вообще. Такое явление будет эквивалентно полностью неисправному электроду и неизбежно приведет к троению двигателя и резкой потере мощности между соседними тактами.
Работаем самостоятельно
Чтобы точно выставить зазор на свечах зажигания, предназначенный для свечи конкретной модели авто, необходимо изучить соответствующую документацию. Как правило, в ней указаны как рекомендуемые производителем модели свечей, так и сами показатели зазоров с указанием погрешностей как в меньшую, так и большую сторону.
Чтобы выставить зазор у свечи правильно, необходимо воспользоваться специально предназначенным для этого инструментом. Важно, чтобы этот инструмент имел надлежащее качество и был изготовлен проверенным производителем, а не в кустарных условиях.
Приобретение инструмента ненадлежащего качества приведет к тому, что необходимый зазор у свечи будет выставлен с погрешностью, и здоровье железного сердца авто опять окажется под угрозой.
Процесс выставления зазора достаточно прост. Все, что необходимо — точно следовать инструкции и соблюдать все рекомендации, изложенные в фирменной документации.
В первую очередь, необходимо отсоединить высоковольтные провода от свечей. Специальный инструмент для этого не понадобится, достаточно лишь потянуть за резиновый уплотнитель клеммы и осторожно его отсоединить.
Затем свеча выкручивается при помощи свечного ключа. Здесь важно не прикладывать чрезмерно большие усилия и не сорвать хрупкую резьбу. Когда свеча вывернута, стоит оценить визуально ее состояние. Если на электродах есть следы эрозии и разрушения, а характерный нагар видно по всему корпусу, то следует не выставлять зазор, а попросту купить новую свечу.
Если следов нагара нет, то имеет смысл продолжать работу. Зазор выставляется при помощи специального ключа и набора щупов. Так, чтобы выставить зазор в свечах зажигания, стоит по очереди прикладывать круглый щуп соответствующего диаметра и выправлять зазор ключом. В конечном счете должен получиться зазор, соответствующий требованиям производителя.
Подводя итоги
Нормальное состояние свечей зажигания – это залог нормальной работы двигателя и его составляющих. Если своевременно определять неисправности свечей и производить их регулярную замену, удастся избежать подавляющего большинства проблем и оградить себя от обременительного и дорогостоящего ремонта двигателя.
Зазор в свечах зажигания. Какой выставлять?
Существует много разновидностей свечей зажигания для автомобилей. Они бывают многоэлектродные и с одним электродом; “холодные или горячие” свечи; драгоценные (серебряные, иридиевые, платиновые) и обычные. И перед тем как установить новый комплект свечей в двигатель остается один вопрос…
Большой и маленький зазор свечи. На что влияет?
Большой зазор хорошо влияет на воспламенение топлива, т.к. между контактами попадает много топливно-воздушной смеси, вероятность стабильного поджига велика. Но при большом зазоре, вероятность обрыва искры увеличивается. На высоких оборотах это проявляется как пропускание воспламенения в определенных цилиндрах (”двигатель троит”). Часто топливо взрывается в выхлопной системе и слышны хлопки.
При маленьком зазоре искра будет мощная, но короткая. Из за малого доступа к топливно-воздушной смеси свечи начнет заливать и двигатель “затроит”. На больших оборотах вероятен поджиг дуги на свече. Из-за короткого промежутка и больших оборотов, искра не успевает разорваться и между контактами образуется постоянный поток плазмы. Это может привести к сгоранию катушки зажигания — по сути получается короткое замыкание на длительное время выхода. Двигатель работает не стабильно на высоких оборотах и может даже заглохнуть.
Нужно ли выставлять зазор в свечах зажигания?
Для начала обратимся к компаниям-изготовителей, что они рекомендуют. Именитые производители свечей, такие как NGK или Bosch, говорят что не нужно выставлять зазор в свечах, мол спокойно ставь и езжай. Тут возникает один маленький вопрос — как одна свеча без переделок и изменений в конструкции может устанавливаться на несколько разных двигателей? Это кажется немного странным, ведь моторы то разные.
Производители научились изготавливать свечи зажигания для любого конкретного двигателя. Брак при производстве практически минимален, а значит качество изготовления продукции высокое и лишний раз проверять величину зазора не свечи не стоит. Так что, если вы купили новый комплект авто свечей в магазине, то не нужно будет выставлять зазор. А нужно будет, только если при ремонте двигателя или чистке свечей.
Вывод: при заказе свечей зажигания для автомобиля пользуйтесь оригинальными сайтами производителя нужной свечи, где указаны параметры свечей. Подбирать их нужно именно по своей марке и модели двигателя, основываясь на данных мануала. Если указано, что зазор должен быть 1.1 мм, значит и у свечи он должен изначально соответствовать данному параметру.
Какой зазор должен быть на автомобильных свечах зажигания
Причиной сбоев в работе двигателя нередко бывает не соответствующий норме зазор в свечах зажигания. В том что автовладельцы не контролируют его — доля вины и некоторых производителей этих устройств, утверждающих, что в их продукции не нужно регулировать зазор между электродами. Однако нет таких свечей зажигания, зазор между электродами которых не менялся бы при их эксплуатации. Значит, его регулировка необходима для всех.
Системы зажигания на автомобилях делятся на контактную (с прерывателем в трамблере) и бесконтактную. Высокое напряжение первой ниже, чем второй соответственно и зазор на свечах зажигания для контактной системы меньше чем для бесконтактной. Какой же зазор должен быть у них.
Для контактной системы зазор должен составлять около 0,5 мм, для бесконтактной от 0,8 до 1 мм.
Важность регулировки зазора между электродами свечи
Зазор между электродами должен быть правильно отрегулирован, потому что при зазоре большем оптимального не хватит напряжения для его пробоя, то есть будут перебои в искрообразовании и двигатель будет «троить». При маленьком зазоре искра станет мелкой, слабой и будет плохо воспламенять смесь в камере сгорания. Подобное несоответствие приведет к потере мощности.
Из вышесказанного следует, что от верной регулировки этого зазора зависит: легкий пуск мотора, его приемистость и расход топлива, который может вырасти из-за падения мощности.
Периодичность проверки
Регулировка зазора
Для проведения этой операции понадобится следующий инструменты:
- свечной ключ;
- набор щупов;
- плоская отвертка.
Выверните свечи зажигания из головки блока. Снимая с них колпачки проводов высокого напряжения, не тяните за провод, иначе вы его повредите. Особенно это касается силиконовых проводов. Если на изоляторах много нагара, почистите их пескоструйкой. Ни в коем случаи нельзя чистить их металлической щеткой, так как металл мягче керамики изолятора и оставит на ней следы по которым в процессе работы зажигания произойдет электрический пробой и свеча придет в негодность.
Исходя из типа системы зажигания на вашем авто, выберите щуп нужной толщины. Он должен перемещаться между электродами с легким защемлением. Добиваются этого подгибанием бокового электрода при помощи плоской отвертки.

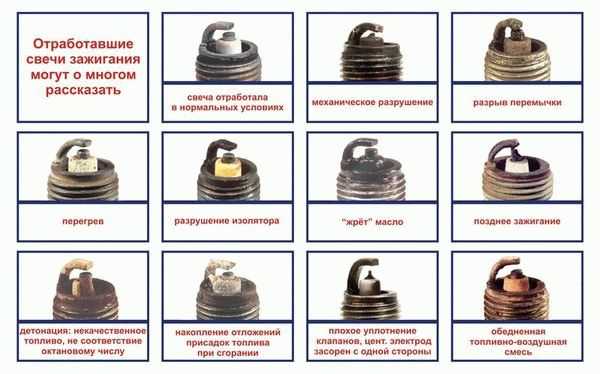

Диагностика двигателя по нагару на изоляторах
Пользуясь случаем, рассмотрите изоляторы свечей их вид может о многом рассказать нужно только понять что он говорит. Ведь этот элемент системы зажигания работает в камере сгорания цилиндра и все процессы, проходящие там, отражаются на ее состоянии и внешнем виде. Не будет преувеличением сказать, что она по совместительству является диагностическим зондом, встроенным в сердце двигателя.
- Изоляторы свечей исправно, работающего двигателя должны быть светло-коричневого цвета и не должны иметь отложений сажи и сгоревшего масла. Если изолятор свечи и центральный электрод покрыты бархатистым черным налетом, то это говорит либо о неисправностях в системе зажигания или о неправильной регулировке системы готовящей топливо-воздушную смесь, а если двигатель инжекторный, то возможен выход из строя одного из датчиков этой системы.
- Цвет изолятора от светло-серого до белого без нагара говорит о чрезмерно бедной смеси.
- Кирпично-красный цвет изолятора сообщает об отложениях на нем тетраэтилсвинца и о том, что эту свечу без чистки в скором времени ждет электрический пробой изолятора и выход из строя.
- Следы масла на свече, как можно догадаться, свидетельствуют о повышенном расходе масла. Чтобы определить его причину, понаблюдайте за выхлопом сразу после пуска двигателя. Если будет синее облачко дыма с запахом горелого масла, то это говорит о том что за время стоянки автомобиля в камеры сгорания через сальники клапанов набралось масло. Значит, пришло время поменять колпачки. Если же дым весь будет синий от пуска двигателя и дальше, то причина расхода масла скорее всего, износ поршневых колец.
- Толстый белый рыхлый налет на свече появляется когда в камеру сгорания попадает тосол это бывает при дефектах прокладки между головкой и блоком цилиндров или при температурной деформации головки блока. При работе двигателя с такой неисправностью в расширительном бачке наблюдаются пузырьки выхлопных газов, проходящих в систему охлаждения через тот же дефект. Выхлоп при такой неисправности частично состоит из паров охлаждающий жидкости.
Когда лучше всего проверять
»
Отличная статья 0
smotri-dtp.ru
Какой должен быть зазор на свечах зажигания автомобиля
Наличие автомобиля подразумевает регулярные работы по замене многих деталей. Одними из таких деталей выступают свечи зажигания, ответственные за своевременное разжигание воздушно-бензиновой смеси. Их работоспособность оценивается посредством анализа просвета между электродами. Оно может быть разным относительно многих факторов. Поэтому при возникновении недочетов в работе мотора, сначала проверяются свечи. При этом оценивается зазор между электродами. Тогда можно поставить вопрос – какой должен быть зазор на свечах зажигания, чтобы не было проблем в работающем автомобиле.
Понятие зазора электродов и его назначение
В свече предусмотрена пара контактов. Первый – это положительный центральный электрод, а второй – отрицательный боковой. Центральный контакт является звеном в цепочке подачи тока от катушки зажигания. Боковой элемент замкнут на «массу». Искра появляется между этими элементами во время движения импульса. Таким образом, ее характеристики находятся в прямой зависимости от расстояния между этими двумя электродами.
Применительно к типу двигателя, качеству топлива, мощности следует выбирать определенные свечи зажигания. Эти свечи рекомендуются автопроизводителями. Если возникает желание использовать такие элементы, предназначенные для одного автомобиля, на транспортном средстве другой марки, то это не получится. Так как просвет между контактами является важным качеством свечей.
Расстояние между электродами влияет на такие свойства мотора:
- Стабильность функционирования;
- Развиваемая мощность;
- Число предельных оборотов;
- Расход топлива;
- Продолжительность эксплуатации многих деталей.
Поэтому периодически стоит оценивать межэлектродное расстояние. В итоге, исходя из пробега на применяемых свечах, судить о замене деталей или возможности увеличения (уменьшения) зазора.
Уменьшение и увеличение зазора
При работе двигателя свечи также выполняют свои функции. Соответственно для них возможно уменьшение или увеличение межэлектродной длины. Относительно характера зазора возможны разные результаты.
Если зазор между электродами свечей зажигания уменьшен, то появляются такие последствия:
- Происходит приумножение мощности искры, но она становится короткой, что отражается на неспособности воздействовать на горючую смесь. В итоге возникает залив свечи, сказывающийся на таком явлении как «автомобиль начинает троить».
- Увеличивается вероятность образования электрической дуги на больших оборотах. Это связано с тем, что искра, полученная в малом электродном расстоянии, не успевает разорваться. Поэтому идет непрерывный поток, влияющий на работу мотора и катушки., в которой может произойти замыкание. Такие моменты влекут за собой замену многих частей.
Результаты малого зазора электродных элементов подразумевают ремонт двигателя и его составляющих.
Если происходит увеличение электродного промежутка, то возникают такие проблемы:
- Пробой изолятора;
- Выход из строя катушки зажигания;
- Нарушение самоочищения свечи, что отражается на потере искры.
В результате того, что расстояние становится больше, искра не выполняет своей роли и это сказывается на заливе двигателя. Поэтому можно заметить, что автомобиль «троит», часто глохнет.
Конечно, эксплуатируя электроды, можно наблюдать естественное увеличение зазора вследствие обгорания. Учитывая данные обстоятельства, нужно осуществлять регулярную проверку свечей.
Зазор на свечах зажиганияВеличина зазора
Какой зазор в свечах зажигания применительно к типу автомобиля? Просвет между контактами различен для автомобилей разной марки. Для машин, выпущенных в настоящее время, характерно определенная величина зазора свечи. Поэтому изготовители двигателей не советуют осуществлять регулировку расстояния своими руками.
Касательно автомобилей российского производства, выпущенных в прошлые годы и сегодня, межэлектродная длина зависит качеств мотора. Если присутствует карбюраторный вид с контактным типом зажигания, то величина соответствует интервалу 0,5-0,6 мм. Для бесконтактного зажигания показатель понижен до 0,7-0,8 мм. В ситуации наличия инжектора соблюдается промежуточная длина 1,0-1,3 мм.
Замеры межэлектродного зазора
Учитывая то, на что влияет зазор в свечах зажигания, следует подумать о процессе замера. Для этого существуют специальные щупы, приобрести которые присутствуют на полках магазинов запчастей. Эти устройства классифицируются на три категории:
- Пластинчатой формы;
- В виде проволоки;
- В виде монеты.
Щуп пластинчатой формы схож с ножом. Имеющиеся пластины на поверхности устройства позволяют точно измерить величину расстояния. Проволочный и монетоподобный приборы имеют почти одинаковую конструкцию в форме круга. Проволочное устройство характеризуется наличием петель из проволоки с разной окружностью. Они служат для снятия размера зазора. Монетоподобный щуп оснащен ободком, слой которого различен применительно к определенной позиции. А также есть шкала для указания величины зазора.
Что бы определить величину расстояния между электродами при помощи монетообразного щупа, требуется следовать схеме:
- Удалить грязь и нагар с поверхности свечи;
- Поместить ободок щупа в межэлектродное пространство;
- Осуществить поворот прибора до периода контактного соединения;
- По шкале определить размер;
- Для увеличения просвета требуется провести отгиб бокового контакта посредством ободка;
- Для сжатия осторожно провести операцию подгибания контакта, применив силу давления.
При использовании проволочного щупа величина расстояния соответствует подходящей проволочной петле, располагаемой в межэлектродном пространстве. Толщина петли является показателем длины между контактами. На приборе имеются фигурные пластинки для увеличения зазора.
Пластинчатый щуп позволяет легко и просто замерять требуемую величину, используя пластины разной толщины. Они помещаются в пространство между контактами. Регулировка зазора свечей зажигания проводится путем самого устройства.
Если не удается отрегулировать расстояние с помощью прибора, можно применить плоскогубцы и плоскую отвертку. Плоскогубцами можно стучать несильно, чтобы уменьшить промежуток. Если требуется отогнуть боковой элемент, то это можно сделать плоской отверткой.
Свечи зажиганияЗазор на новых свечах
Приобретая новый комплект, автовладельцы не задумываются о том, какой зазор на свечах зажигания и вкручивают их незамедлительно. Сейчас разрабатываются комплекты, совместимые с определенными марками машин. Большинство популярных иностранных изготовителей выпускают свечи с правильно выставленным зазором. Что касается российских производителей, то многие компании могут продавать свечи, находящиеся в одном комплекте, с разным электродным промежутком.
Поэтому от каждого потребителя зависит, какие свечи покупать. Главное при вскрытии упаковки оценить внешний вид, а именно отсутствие повреждений и точное расположение бокового электрода строго над центральным контактом.
Межэлектродный промежуток для разных свечей
Автомобили, использующие в качестве топлива газ, подразумевают другой способ сгорания топлива. Так пропану присуще высокое октановое число и большие показатели температуры сгорания. В результате требуется применение свечей с наименьшей калильной величиной при заправке 92-го бензина.
В ситуации когда, автомобиль рассчитан на 95-й бензин, то при установке газового оборудования, то можно употреблять свечи с рекомендуемым зазором. Таким образом, просто подогнуть боковой контакт на свечи для агрегата, работающего на газу, не удастся.
Владельцев иномарок часто интересует вопрос — какой зазор свечи зажигания с «драгоценным» электродом считается нормальным? Свечи, у которых центральный контакт изготовлен с применением иридия, платины или серебра, считаются более качественными. Контактный промежуток в данных деталях большой. А применение таких «драгоценных» металлов влияет на стойкость материала к высокой температуре. Это основано на том, что возникающий искровой заряд более устойчив и не зависит от промежутка между электродами.
Нежелание осуществлять измерение зазора свечей связано с замедлением замены старых элементов. Но если осуществить эту процедуру в магазине или непосредственно у автомобиля, можно избежать многих проблем при работе мотора. Ведь контакты могут повреждаться при перевозке и погрузке, что в будущем скажется на появлении недочетов в работе автомобиля.
Наличие помех при возгорании топливной смеси часто связано с неправильной работой свечи зажигания, а именно не точным расстоянием между электродами.
Вконтакте
Google+
tolkavto.ru
Какой зазор должен быть на свечах зажигания между электродами?
Свечи зажигания не относятся к деталям со сложной конструкцией. Несмотря на это, с ними необходимо правильно обращаться, так как даже малейшие неточности в их работе могут привести к неравномерной работе двигателя. В этой статье расскажем о таком важном понятии, как зазор между свечами, почему важно его правильно отрегулировать, и на что он влияет.
1 Принцип работы свечей зажигания бензинового мотора
Свечи в любом бензиновом двигателе являются обязательным звеном, которое отвечает за контакт с топливно-воздушной смесью, другими словами, создает нужную искру для правильного и равномерного возгорания топлива. Эффективность их работы напрямую зависит от их качества, степени износа, зазора между ними, климатических условий и качества топлива, а также работоспособности бензонасоса автомобиля.
Как только топливо в смеси с необходимым количеством воздуха поступает в цилиндры мотора, начинает работать поршень, который нагнетает давление. В пиковой, верхней точке происходит воспламенение бензинового состава, благодаря своевременной искре, создаваемой свечой. Искра создается посредством команды от блока управления между двумя электродами свечи и является катализатором возгорания.
Таким образом, при неправильной или неполноценной регулировке таких элементов системы зажигания, как свечи, двигатель работает с низким КПД. Часто появляются толчки, падение оборотов при движении, а в холодное время года, когда температура опускается заметно ниже нуля, двигатель попросту не запускается. Случиться это может даже тогда, когда вы устанавливается абсолютно новые свечи, а причиной является неправильно выбранный или выставленный зазор между ними.
2 Зазор между свечами ‒ как он влияет на работоспособность двигателя?
Под зазором свечей зажигания принято понимать расстояние между верхними и нижними электродами, которые создают спираль. На любых моделях зазор должен регулироваться согласно рекомендациям производителя, ни больше, ни меньше. Если зазор отличается, двигатель будет работать с перебоями, которые могут проявляться по-разному: дергание, падение оборотов, троение.
При слишком маленьком расстоянии неизбежно будут пропуски в системе зажигания, ввиду того, что искра, создаваемая двумя электродами, слишком мелкая, и ее не всегда хватает для правильного и своевременного воспламенения топлива. И если в инжекторном двигателе при малых зазорах двигатель какое-то время может работать исправно и без перебоев, то на карбюраторных моторах проблемы будут проявляться фактически сразу после установки новых свечей. Кроме того, карбюратор может просто залить, а это уже чревато более серьезными последствиями.
Большие зазоры чаще всего появляются в результате износа свечей зажигания либо являются следствием неправильно подобранных моделей, например, если вы установили свечи, которые рекомендованы для одной модели на другую.
Под воздействием высоких температур металл на них постепенно выгорает, верхняя часть вытягивается, нижняя проседает, при этом образуется нагар, особенно, если используется топливо низкого качества. Соответственно растягивается и искра, которой может не хватить для нормального функционирования системы зажигания. Запустить автомобиль зимой при увеличенном зазоре на свечах практически нереально.
Поэтому специалисты рекомендуют менять свечи зажигания не реже, чем через каждые 20-25 тысяч километров пробега. Если возможности поменять их нет, то нужно их хотя бы почистить от образовавшегося нагара, замерить расстояние между электродами и, если позволяет конструкция контактов, самостоятельно выставить этот показатель до рекомендованной нормы.
3 Проверяем и выставляем зазор – практические советы
Для того, чтобы правильно замерить расстояние и при необходимости почистить и выставить без щупа электроды, нужно аккуратно выкрутить свечи из автомобиля. При этом для начала обязательно сбросьте минусовую клемму с АКБ. Как только свечи выкручены, осмотрите их на наличие каких-либо повреждений. Если визуальный осмотр покажет наличие повреждений, то они с большой долей вероятности должны идти под замену, иначе даже при правильном зазоре могут возникнуть проблемы в их работе.
Если повреждений нет, приступаем к очистке нагара при наличии такового. Чистить можно различными средствами, обычной тряпочкой, смоченной в WD-40 или моющем растворе. После тщательной очистки замерьте зазор. Для этого можно использовать и обычные, бытовые измерительные приборы типа линейки. Но определить точный размер будет сложно, так как речь идет о миллиметрах, поэтому мы рекомендуем взять специальные ключи-щупы в форме буквы «Г» различных размеров, которые как раз предназначены для точных измерений небольших миллиметровых расстояний на деталях авто.
Что касается норм и допустимых пределов, то для разных моделей они могут отличаться, однако есть общепринятая классификация. Так, нижний предел не должен быть меньше 0,4 мм, верхний – менее 1,3 мм. Более конкретные данные зависят от типа двигателя и системы зажигания, а именно:
- карбюраторный мотор с трамблером зажигания: мин. – 0,5, макс. – 0,7 мм.
- карбюраторный мотор с электронным зажиганием: диапазон от 0,7 до 1 мм.
- инжекторные типы двигателя: рекомендуемый зазор свечей от 0,9 до 1,3 мм.
Разница межу зазорами свечей на разных типах двигателя обусловлена мощностью электрической цепи. Известно, что самое слабое напряжение – на обычных карбюраторных моторах с трамблером, искра получается относительно слабая, поэтому для свечей устанавливается минимально допустимый зазор между электродами. Тогда как в инжекторных двигателях мощность цепи достаточно высокая, поэтому зазор увеличивается в зависимости от мощности мотора, но при этом он не должен быть менее 0,9 мм и не более 1,3 мм.
4 Почему важно следить за расстоянием электродов?
Существуют ошибочные мнения, что следить за зазором на свечах зажигания не обязательно, а частые перепады в работе двигателя и системы зажигания обусловлены износом деталей и климатическими условиями конкретного региона.
На самом деле, правильный и регулируемый зазор позволяет в первую очередь экономить топливо (от 5 до 7 %), что показывают множество практических исследований, кроме того, правильный зазор обеспечивает плавную работу двигателя в любое время года, что существенно продлевает его ресурс. Также увеличивается и рабочий ресурс самих свечей зажигания и коллектора, который, как показывает практика, частенько пробивает из-за слишком большого расстояния, которое никем не регулируется.
На современных двигателях последнего поколения в свечах вообще отсутствуют электроды, а вместо «классической» электронной искры используется плазменный пучок, который создается электрическим напряжением. Плазменные варианты свечей более эффективны, долговечны и практичны, однако их стоимость гораздо выше цены обычных, и подходят они далеко не для всех типов автомобильных двигателей. Кроме того, при малейших нарушениях в работе таких свечей их можно только поменять.
Но если ваш автомобиль и возможности позволяют использовать свечи нового типа, то рекомендуем установить их на замену старым, классическим вариантам. В таком случае не придется ничего чистить или следить за расстояниями, а комфорт при вождении, особенно в холодное время года, будет гораздо ощутимее.
tuningkod.ru
Как выставить зазор на свечах зажигания автомобиля
Возгорание горючей смеси зависит от зазора на свечах зажигания, что в свою очередь влияет на эксплуатационные характеристики мотора. Неправильно подобранные свечи, слишком маленькое или большое расстояние между контактами приводит к неравномерной работе автодвигателя, возникают толчки. Как выполняется регулировка свечного зазора, на что она может повлиять, вы узнаете из нашей статьи.
Каковы допустимые нормы?
Зазором свечей зажигания принято называть величину промежутка между верхним и нижним электродом. Этот параметр определяется маркой автомобиля и техническими характеристиками мотора. Найти рекомендованный производителем машины промежуток между электродами можно в инструкции по эксплуатации транспортного средства. При отсутствии такой документации отыскать интересующую информацию возможно в интернете.
Какой должен быть промежуток между контактами? Система зажигания машины влияет на величину указанного параметра таким образом:
- нормой считается размер 0,5-0,6 мм в карбюраторных автомобилях, оснащенных трамблером;
- допускается размерность 0,7-0,8 мм в карбюраторных автомобилях, имеющих электронное зажигание;
- расстояние в пределах нормы для инжекторных машин равно 1-1,3 мм.
Разница в рекомендованных размерах обусловлена электрической цепью и системой зажигания. Наименьшее напряжение имеют карбюраторные авто, для их нормальной работы нужна более слабая искра, следовательно, промежуток самый маленький. Для инжекторных машин зазор увеличивается, так как напряжение в системе очень высокое.
Рассмотрим два варианта неправильного свечного зазора:
- очень маленький;
- чересчур большой.
В первом случае из-за недостаточного расстояния между электродами возникнут пробои в системе зажигания. Свечная искра будет слишком маленькой для нормального возгорания горючей смеси. При этом автомобиль не будет набирать обороты, при движении начнет дергаться. В случае с карбюраторными авто возможна заливка свечей из-за недостаточного зазора, двигатель начнет троить.
Слишком маленьким свечным зазором считается расстояние в пределах 0,1-0,4 мм. Учтите: существуют модификации движков, для которых целенаправленно применяются свечи с очень маленьким промежутком между электродами — это позволяет приспособить систему зажигания к возросшей мощности силового агрегата. Принцип следующий: с увеличение мощности промежуток между контактами уменьшается.
Во втором варианте прослеживается снижение искры проходящей между контактами. Она может быть даже недостаточной для возгорания топливной смеси. В связи с этим наблюдаются пробои изолятора нижнего контакта.
Увеличенный свечной зазор возникает, если свечи изношены: материал, из которого изготовлены контакты, при большом количестве пробега выгорает. Нижний электрод при этом проседает вниз, а верхний утрачивает свою изначальную прямоугольную форму, в сечении он становится похожим на овал.
Обратите внимание: возможно образование нагара на свечах, мешающего прохождению искры. В связи с этим с увеличением пробега авто нужно выполнять чистку либо замену свечей. Слишком большим считается промежуток между контактами более 1,3 мм.
Как проверить и отрегулировать свечной зазор?
Узнать есть ли необходимость регулировки свечного зазора можно измерив расстояние между электродами и сравнив его с рекомендованными в инструкции к авто параметрами. Для проведения замеров используют специальные щупы, их приобретают в автомагазинах. Различают следующие типы измерительных щупов:
Монетообразный измеритель.- Монетообразный. Его стоимость самая маленькая. Используют его следующим образом: ободок диска измеряющего устройства просовывают между электродами свечи, затем диск поворачивают вокруг его оси, до тех пор, пока обод диска не застопорится между электродами. На диске присутствует специальная шкала, указывающая расстояние в определенной точке. Из недостатков этого устройства стоит выделить то, что в процессе проведения замеров можно нечаянно отогнуть контакты, увеличив при этом свечной зазор.
Плоский измерительный инструмент- Плоский. Имеет множество пластин различной толщины, которые просовываются между электродами. Если пластина проходит свободно, значит зазор больше ее толщины. Пластина должна туго вставляться между электродами.
Монето – проволочный измеритель.- Монето – проволочный. По внешнему виду схож с монетообразным с одним отличием: замеры производятся не с помощью корпуса устройства, а проволочками, размещенными на краю измерительного прибора. Указанные проволочки имеют различную толщину.
Необходимость регулировки свечного зазора определяется следующим образом, подберите щуп рекомендованной толщины для вашей модели авто, просуньте измерительную пластину, проволочку либо диск (в зависимости от типа измеряющего устройства) между электродами свечи зажигания. Посмотрите на результат измерений, возможны такие варианты:
- измеритель не проходит в промежуток между контактами — зазор очень маленький;
- измеритель проходит между электродами, не прикасаясь к ним — расстояние между контактами чересчур большое;
- измерительный элемент входит плотно между контактами — зазор в пределах нормы, нет необходимости его регулировать.
Отрегулировать расстояние можно отогнув внешний электрод в направлении внутреннего контакта — это позволит уменьшить расстояние, либо немного выгнув внешний контакт наружу, если нужно увеличить зазор. После регулировки расстояние между электродами проверяется вновь. Уменьшить свечной зазор можно прижав свечу внешним контактом к плоской поверхности и немного надавив на свечу. Выполнять регулировку свечного зазора необходимо очень аккуратно: электроды выполнены с прочного материала, который рассчитан на определенные усилия. Если приложить большие нагрузки, можно сломать электрод, тогда придется приобрести новую свечу.
Рекомендуем посмотреть видео о том, как правильно отрегулировать зазор на свечах зажигания:
Промежуток между свечными контактами на газовых автомобилях
При установке ГБО необходимо учитывать: ездить на свечах, предназначенных для бензина, не получится:
- воспламенение газо — воздушной смеси происходит медленнее, чем бензино — воздушной, следовательно, искра для возгорания должна быть мощнее;
- при возгорании газо — воздушной смеси температура больше в несколько раз, поэтому некоторые элементы стандартных бензиновых свечей могут попросту расплавиться, свечу начнет пробивать, возникнет эффект калильного зажигания;
- электрическое сопротивление газо — воздушной смеси большое, для пробоя искрового зазора необходимо напряжение 7 тыс. В, то есть на катушку увеличивается нагрузка, если не поставить свечи, рассчитанные на газ, можно сломать катушку.
Конструктивно свечи зажигания для газа отличаются от свечей, работающих на бензине. Они имеют меньший искровой зазор, для снижения нагрузки на катушку, при этом калильное число у них больше, то есть они должны быть «холодными».
Заключение
Правильно выставленное расстояние между контактами свечей позволяет:
- добиться уменьшения расхода топливной смеси примерно 7%;
- обеспечить стабильную работу мотора – это влияет на безопасность вождения;
- увеличить эксплуатационный период свечей.
Важно добиться одинакового свечного зазора на всех свечах зажигания. Мастера рекомендуют не перетягивать свечи, чтобы не сорвать внутреннюю резьбу (многие головки автодвигателей изготовлены из сплавов алюминия). Цена на свечи небольшая, поэтому лучше их менять вовремя, чтобы не получить в итоге поломку катушки либо мотора.
pro-zamenu.ru
Какой зазор должен быть на свечах зажигания?
Даже после приобретения и установки нового комплекта свечей иногда возникают различные неприятности. Работа мотора может быть неровной, наблюдаются рывки, а также детонация. Не все знают, какой зазор должен быть на свечах. Стоит поправить этот зазор, и мотор снова будет работать, как положено.
Что это такое?
Данный зазор представляет собой расстояние между двумя электродами. Он необходим для оптимального поджигания топливной смеси и нормальной работы самой свечи. Если это расстояние будет даже несущественно отличаться от рекомендуемых производителем норм, то о ровной работе двигателя можно забыть. Машина дергается при разгоне и равномерном движении, также наблюдается детонация.
Зазор, отличный от рекомендуемого, установленный производителем или продавцом в магазине, может стать виной долгих поисков неисправности, но она так и не будет найдена. Особенно сильное влияние свечной зазор оказывает на карбюраторные моторы, где используется трамблерная система зажигания. Но прежде чем выяснить, какой зазор должен быть на свечах, нужно на базовом уровне понимать принципы действия системы зажигания.
Работа зажигания в камере сгорания
Свечи являются самым последним элементом в зажигании автомобиля. Они постоянно находятся в прямом контакте со смесью бензина и воздуха. Именно свечи и воспламеняют горючую смесь. И розжиг может быть эффективным, как и положено по техническим регламентам и задумкам инженеров, или же с низкой эффективностью из-за влияния определенных факторов.
После попадания топливно-воздушной смеси в цилиндр двигателя, поршень пойдет вверх. Таким образом смесь сжимается. В момент, когда поршень дойдет до своей пиковой или мертвой точки, датчик Холла или ЭБУ дает импульс или команду. В итоге смесь воспламеняется. За поджиг отвечает свеча – между двух ее электродов проскакивает электрическая искра, которая и провоцирует горение топливной смеси.
Но этого горения может и не быть. Это не обязательно связано с какими-либо неполадками в системе зажигания. Просто выставлен неверный зазор. Так, могут появляться пропуски зажигания, из-за которых существенно снижается КПД двигателя. Иногда мотор может и вовсе не запуститься.
Влияние зазоров свечей на работу двигателя
Давайте рассмотрим, как зазор между электродами свечи будет влиять на работу двигателя. Это важный параметр, который стоит учитывать при диагностике силового агрегата.
Малый зазор
В случае, когда зазор недостаточный, можно наблюдать пропуски в процессе воспламенения воздушно-топливной смеси. Искра, образующаяся между двух электродов, находящихся близко друг к другу, слишком слабая, чтобы поджечь горючую смесь. Она даже может быть достаточно сильной, но ее недостаточно для поддержания стабильного горения.
Поэтому автомобили могут дергаться при движении, медленно набирать скорость, не развивать полную мощность. В карбюраторной системе питания нередко свечи еще и заливает топливом – двигатель будет троить. Решить проблему можно, увеличив зазор в свечах.
Как понять, что он мал? Говоря о размерах, зазор может быть 0,1-0,4 миллиметра. Важно сразу после покупки проверить расстояние между электродами и при необходимости отрегулировать его.
Большой зазор свечи
Большинство производителей свечей устанавливают нормальные зазоры. Однако в процессе эксплуатации расстояние между электродами может увеличиваться. Зазор растет не сам по себе, а по причине износа. Он проявляется, если свеча работает достаточно долго. Электроды здесь металлические, и работать им приходится под воздействием разрядов и высоких температур. Со временем данные элементы выгорают. При этом страдают оба электрода – верхний и нижний. Первый делается более тонким, закругляется. А второй уходит вниз.
По этой причине мощность искры падает, причем довольно значительно. Большой зазор в свечах также не может нормально поджечь топливную смесь. По этой самой причине нередко идут пробои на изолятор нижнего электрода. Искра обязательно найдет самый короткий путь для себя. Зимой автомобиль может вообще не запускаться.
Следует отметить еще один важный момент. На электродах, зазор которых слишком большой, чаще образуется нагар. Искра страдает от большого зазора, а здесь еще и черный плотный налет. Зажигание на такой свече может и вовсе не проходить. Важно периодически выворачивать свечи и менять или очищать их. Рекомендуется делать это через каждые 15 тысяч километров. Большим зазором считается расстояние между электродов от 1,3 мм и более.
Какова норма?
Какой зазор должен быть на свечах, если нижний предел от 0,4 мм, а верхний – от 1,3 мм? Оптимальный параметр для каждого мотора будет разным. В первую очередь, разные зазоры нужны исходя из разных систем зажигания. Для инжекторных двигателей нормальным зазором можно считать расстояние от 1 до 1,3 мм.
Для карбюраторных моторов, где зажигание работает на базе трамблера и датчика Холла, нормальным считается расстояние между электродами от 0,5 мм до 0,6 мм. Если же зажигание электронное (а это не редкость на современных авто), то зазор на свечах зажигания ВАЗ-2170 должен быть в пределах от 0,7 до 0,8 мм.
Как видите, разница довольно существенная. Все дело в разных системах зажигания. Карбюраторные авто имеют низкие напряжения, а искра здесь будет более слабой. Соответственно и зазор должен быть минимальным.
На инжекторных моторах зажигание более мощное. Электрическая система отличается большими напряжениями. Именно поэтому нормальный зазор на свечах зажигания для инжектора больше. Если расстояние будет меньше, то мотор не будет работать стабильно.
Проверяем и выставляем зазор
Измерить зазор очень просто. Для начала их нужно выкрутить, очистить, а затем уже проводить измерения. Лучше всего для замера зазора использовать измерительный щуп. Но если его нет, можно обойтись и обычной линейкой.
Регулировка также предельно проста – при меньшем зазоре отверткой или чем-либо другим раздвигают электроды. Если расстояние больше, то можно постучать по верхнему электроду чем-нибудь.
В заключение
Если мотор работает нестабильно, если есть пропуски зажигания, если кажется, что двигатель троит, первым делом лучше проверить, какой зазор должен быть на свече. От этого зависит ресурс и исправность работы ДВС.
fb.ru
