Какое сопротивление должно быть на катушке зажигания – Проверка катушки зажигания мультиметром и другими способами

Содержание

Как проверить катушку зажигания мультиметром, видео

Если ваш автомобиль начал подергиваться во время разгона, или при работе на холостых оборотах его выхлоп стал отчетливо «бубнить», не помешает проверить катушку зажигания или катушки, если на вашей машине их несколько. Для этого нужно знать, как проверить катушку зажигания мультиметром.

Проверка катушек зажигания всегда начинается с осмотра их внешнего вида. Наверное, нет автолюбителя, не знающего, для чего нужна бобина бензиновому двигателю. Как пишут в учебной литературе, она преобразуют импульсы тока низкого напряжения в электрические импульсы высокого напряжения. Эти устройства для разных систем зажигания значительно различаются, поэтому их проверка мультиметром показывает разные значения параметров.

Виды катушек зажигания

По назначению для различных систем зажигания катушки подразделяются на два вида:

  1. Бесконтактные.
  2. Контактные.

Если трамблер в вашей машине отсутствует, у нее однозначно бесконтактная система зажигания. Индивидуальные катушки бывают только бесконтактные. И лишь в случае, когда трамблер оснащен контактами прерывателя, система зажигания контактная.

По числу обслуживаемых свечей зажигания они бывают:

  • Общие (одна для нескольких свечей двигателя).
  • Индивидуальные (для каждой свечи – своя).

По способу изоляции обмоток они также различны и могут быть:

  1. Маслонаполненные. Корпус у них делается из металла, а для изоляции обмоток внутрь заливается трансформаторное масло. Потеря герметичности корпуса приводит к выходу такого устройства из строя. Так как трансформаторное масло вытекает, лишенные защиты обмотки легко получают межвитковый электрический пробой.
  2. Залитые компаундом (сухие).

Последовательность действий при диагностике

  1. Очистка поверхности от загрязнения.
  2. Проверка внешнего вида. Устройство с трещинами и следами пробоя необходимо заменить.
  3. Проверка сопротивления обмоток мультиметром.

Измерение параметров обмоток

Чтобы измерить сопротивление первичной обмотки мультиметром, нужно переключить его в режим омметра и установить наименьший предел измерения (как пользоваться мультиметром). После этого нужно замкнуть между собой щупы прибора и, если позволяет его конструкция, выставить ноль омметра. Если же конструкцией прибора это не предусмотрено, запомнить показания и в дальнейшем отнимать их от результатов измерений. Для измерения сопротивления вторичной обмотки на приборе включается предел измерения до 100 кОм, выставляется ноль или запоминается показание при замкнутых щупах.

У индивидуальных катушек для измерения сопротивления первичной обмотки щупы следует подключать к контактам низковольтного разъема с номерами 1 и3 (крайние). У общих – к двум низковольтным клеммам (Б и К или + и –).

Чтобы измерить сопротивление вторичной обмотки у общей катушки с одним выходом, щупы омметра необходимо подключать к высоковольтному выходу и к клемме + или Б. Для проведения того же измерения у общей катушке с двумя высоковольтными выводами, щупы омметра нужно присоединить к обоим выходам высокого напряжения.

Для измерения сопротивления вторичной обмотки у индивидуальной катушки, щупы омметра нужно присоединить к высоковольтному выходу и к среднему контакту разъема.

Для чего нужна проверка сопротивления. Проверка сопротивления обмоток позволяет выявить межвитковое замыкание или обрыв провода. В случае межвиткового замыкания сопротивление обмотки будет несколько меньше, чем у исправной. При обрыве обмотки прибор покажет бесконечно большое сопротивление.

Сопротивление обмоток некоторых моделей

  1. Б 114 Б (для ЗИЛ 431410, ГАЗ 3102): первичная – 0,38 Ом, вторичная – 19,9 кОм;
  2. Б116–01 (для ГАЗ 31029): первичная – 0,65 Ом, вторичная – 18,7 кОм;
  3. 3705 (для Таврии): первичная – 0,38 Ом, вторичная – 4,3 кОм;
  4. 3705 (для Оки): первичная — 0,49 Ом, вторичная — 6 кОм;
  5. 3705 (производства Болгарии для ВАЗ 2108): первичная – 0,43 Ом, вторичная – 5,25 кОм;
  6. 2108–37050–10 (производство Италии для ВАЗ 2108): первичная – 0,65 Ом, вторичная – 18,7 кОм;
  7. Б 115 В (для Москвича): первичная – 2,3 Ом, вторичная – 6,3 кОм;

Данные приведенные выше не усредненные. Они получены сотрудниками редакции издания «За рулем» при измерении сопротивления обмоток исправных экземпляров некоторых моделей.

Какие неисправности не диагностируются омметром

Омметром можно диагностировать только обрыв или короткое замыкание обмотки. Межвитковое замыкание в обмотке при измерении сопротивления будет малозаметно из-за небольшого сопротивления одного витка и, как следствие, незначительного изменения общего сопротивления при замыкании между витками. Пробой изоляции между витками как одной, так и разных обмоток обнаруживает себя лишь при воздействии на это место высокого напряжения. Он и вовсе не может быть обнаружен с помощью мультиметра.

Поэтому если в результате проверки мультиметром не удалось выявить дефект, нужно прибегнуть к другому испытанному способу обнаружения неисправного узла. Следует поочередно менять все катушки на заведомо исправную.

Почему загрязнения мешают искрообразованию

Катушка зажигания, как и любой другой трансформатор, повышающий напряжение электрического импульса, уменьшает его ток. Загрязнение изоляторов катушек и свечей маслом и нагаром проводит электрический ток, поэтому может быть представлено в виде сопротивления, подключенного параллельно искровому зазору и шунтирующего его. Ток, идущий через этот шунт из грязи и влаги, сильно снижает мощность электрического импульса, приложенного к искровому зазору. Поэтому напряжение импульса на электродах свечи тоже падает, и его не хватает для уверенного пробоя межэлектродного промежутка. Следовательно, чем выше напряжение искрообразования, тем меньше ток импульса, а система зажигания чувствительнее к различным загрязнениям.

Как образуется искра

Вначале ток через замкнутые контакты прерывателя или через открытый ключ коммутатора идет по виткам первичной обмотки. От этого возникает магнитное поле. Его силовые линии проходят через сердечник и замыкаются в пространстве вокруг витков. При размыкании контактов или запирании ключа прохождение тока через первичную обмотку прекращается. Вместе с этим пропадает и магнитное поле. Его силовые линии при этом пересекают витки первичной обмотки, вследствие чего в них возникает электрический импульс напряжением около 300 В. Благодаря индукции он наводит во вторичной обмотке другой электрический импульс. Его напряжение можно посчитать, если напряжение первого умножить на коэффициент трансформации.

autolirika.ru

Как проверить катушку зажигания

Проверить катушку зажигания автомобиля можно разными способами, но мы рассмотрим самые простые, которые под силу даже начинающим автолюбителям.

В нашем с Вами мире на данный момент используется три основных вида систем зажигания:

  1. Классическая система с разносчиком искры (трамблёр). Эта система морально устарела и уже давно не ставится на новые автомобили. Но на старых авто она ещё встречается часто
  2. Double ignition system (DIS) — эта система не имеет разносчика искры и за счёт этого получила широкое распространение. В народе она получила название — система с холостой искрой. Всё дело в том, что к одной катушке подключено две свечи и, соответственно, искровой пробой происходит одновременно сразу в двух цилиндрах — в одном на такте сжатия, а во втором на такте выпуска (холостая искра). Именно данная система установлена на Шевроле Лачетти
  3. Coil On Plug (COP) — дословный перевод — «катушка на свече». Название говорит само за себя. То есть, на каждую свечу одета собственная катушка. Это самая современная на данный момент система зажигания.

Системы зажигания постоянно модернизируются и усовершенствуются, но одно остаётся неизменным — применение принципа индуктивности для преобразования низкого напряжения в высокое. Другими словами — все эти системы объединяет использование катушек зажигания. Они могут отличаться по виду, мощности, напряжению и так далее, но принцип работы неизменен. Это значит, что и методы проверки практически одинаковы.


Принцип работы катушки зажигания

Катушку зажигания на простом языке можно назвать обычным повышающим напряжение трансформатором. Её задача преобразовать низковольтное напряжение (6-15В) в высокое (20-30кВ). Она, как и трансформатор, состоит из двух обмоток — первичной и вторичной. Первичная низковольтная катушка состоит из небольшого количества витков, а вторичная из большего.

Но есть ещё один нюанс. Витки в катушке расположены определённым образом, что позволяет катушке, кроме индуктивности, иметь ещё и ёмкость. То есть, своего рода — колебательный контур.

При подаче тока в первичную обмотку в катушке генерируется магнитное поле. Наведенное напряжение генерируется в катушке путем самоиндукции. В момент воспламенения ток в катушке прерывается выходным каскадом (в старых системах — контактами прерывателя). Мгновенно сворачивающееся магнитное поле генерирует высокое индукционное напряжение в первичной обмотке. Оно трансформируется на вторичной обмотке катушки и преобразуется в соотношении — количество витков вторичной обмотки отнесенное к количеству витков первичной обмотки. В свече зажигания происходит высоковольтный разряд с ионизацией искрового промежутка и прохождением тока. Это продолжается, пока накопленная энергия не будет истрачена.

Эти все физические явления, наверное, мало кому интересны, поэтому давайте отвлечёмся и посчитаем, на мой взгляд, интересные факты. Сколько раз свеча зажигания «производит» искру за свой срок службы?

Количество искрообразований  = «об/мин» умножить на «количество цилиндров» и всё это разделить на 2. Возьмём обычный 4-цилиндровый 4-тактный двигатель. Допустим, обороты двигателя составляют 3000 об/мин. Значит количество искрообразований = 3000 х 4/2 = 6000 искр / мин!

Свечи я меняю раз в 30000 км.

Если пройденное расстояние составляет 30 000 км со средней частотой вращения коленчатого вала двигателя 3000 об/мин при средней скорости 60 км/ч, то количество искрообразований составляет 45 000 000 на каждую свечу зажигания! Во как трудится катушка зажигания! Как Золушка, прям

Поэтому катушка зажигания вполне заслуженно может когда-нибудь устать и молча выйти из строя.

Как проверить катушку зажигания

Катушку зажигания можно проверить несколькими способами:

  • заменой на заведомо исправную — это самый точный метод проверки
  • осциллографом мотор-тестера
  • омметром
  • «на искру»

Допустим, мы обычные автолюбители и у нас нет в запасе рабочих катушек и, уж тем более, мотор-тестера. Остаётся два последних варианта.

Но вариант «на искру» также требует некоторого оборудования, а именно — высоковольтного разрядника

Банальным выкручиванием свечи и проверкой искры абсолютно ничего не выяснишь. Искра будет и при исправной катушке и при уставшей. А вот при установке свечи обратно в цилиндр во втором случае искры уже не будет. Почему?

Потому что на напряжение пробоя влияет несколько факторов и самый главный из них — давление! Чем выше давление, тем больше требуется напряжение пробоя на одном и том же искровом промежутке.

То есть, чтобы пробить зазор 1мм в свече зажигания при атмосферном давлении (выкрученной свече) требуется гораздо меньшее напряжение, чем при большем давлении (вкрученной свече), так как давление в цилиндрах при работающем двигателе гораздо больше атмосферного.

А разрядник даёт возможность изменять расстояние между своими электродами в широких пределах. Это позволяет выставить зазор для проверки в несколько миллиметров. Но эти несколько миллиметров требуют такого же напряжения пробоя, как и 1мм на свече, ввернутой в цилиндр при работающем двигателе.

Как проверить катушку зажигания мультиметром

Остаётся самый простой способ, как проверить катушку зажигания — мультиметром. Этот прибор уже есть практически в каждом доме, поэтому это самый доступный способ проверки.

Суть проверки заключается в измерении сопротивления первичной и вторичной обмоток. Алгоритм действий одинаков для всех видов катушек. Отличия есть в сопротивлении первичной обмотки новых катушек по отношению к катушкам старого образца. Новые катушки имеют меньшее сопротивление первичной обмотки и за счёт этого удаётся получить более высокую энергию. В старых — около 3-4 Ом, а в новых — около 1-2 Ом.

Первым делом проверяем вторичную обмотку. Для этого необходимо установить мультиметр в режим измерения сопротивления до 20 кОм и подключить щупы к высоковольтным выводам катушки зажигания

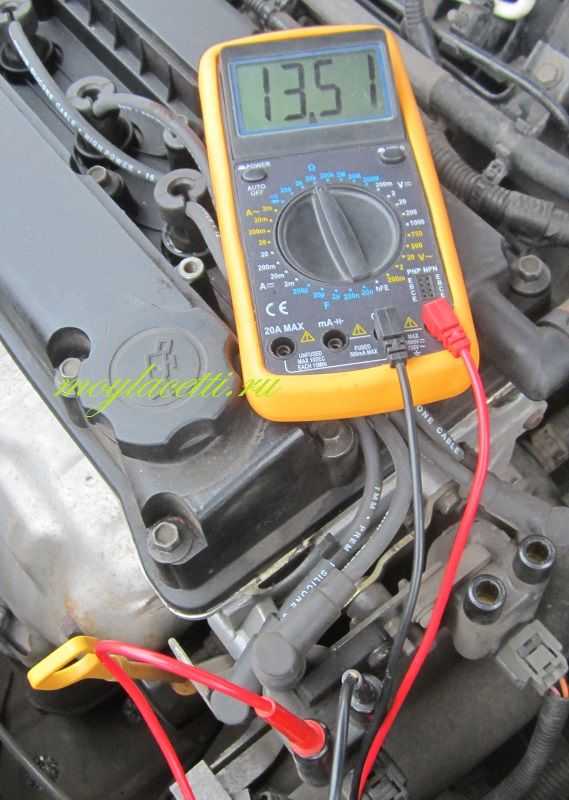

Сопротивление должно быть около 13-14 кОм

Примечание! Сопротивление вторичной обмотки катушки зажигания имеет допуски. При температуре окружающей среды 21 градус сопротивление вторичной обмотки может составлять 11.5 кОм — 14 кОм. Также учитывайте температуру, погрешность Вашего омметра и сопротивление самих щупов!

То же самое делаем и со второй катушкой

Затем отключаем низковольтный разъём от катушки зажигания

Переводим мультиметр в режим измерения сопротивления до 200 Ом и подключаем щупы к низковольтным выводам катушки. Сопротивление должно быть около 1 -2 Ома при температуре окружающего воздуха 21 градус по Цельсию.



Так же проверяем вторую катушку зажигания.

На этом проверку можно закончить, но лучше ещё, конечно, снять катушки зажигания, очистить их и визуально осмотреть на наличие следов пробоя или трещин.

Снятие или замена катушек зажигания

Для этого понадобится всего два инструмента — торцевой ключ на 10 мм и крестовая отвёртка.

Отворачиваем три гайки крепления пластины катушек зажигания. Одна под первой катушкой

вторая между катушками вверху

третья под второй катушкой

Снимаем обе катушки в сборе

Останется только крестовой отвёрткой открутить 4 болтика и снять катушки с пластины.

Хочется отдельно обратить внимание на то, что если выйдет из строя одна из катушек, тогда перестанут работать сразу два цилиндра, что, согласитесь, будет ощущаться гораздо ярче, чем пропуски воспламенения в одном цилиндре. Поэтому если проблема возникает в одном конкретном цилиндре, тогда ищите проблему не в катушке зажигания.

Также советую периодически смазывать контакты специальным средством.

Есть вопросы или дополнения? Пишите в комментариях.

Всем Мира и ровных дорог!!!

По теме:

Мне нравится 18+

Участники, которые лайкнули этот пост:

moylacetti.ru

Как проверить катушку зажигания — пошаговая инструкция

Катушка зажигания необходима в двигателе внутреннего сгорания для создания напряжения для искры на свече зажигания, которая воспламеняет топливо. Если она функционирует неправильно – двигатель машины не заведется. Этот узел достаточно надежен, однако иногда возникают обрывы проводов в обмотке, повреждения изоляции или механические повреждения корпуса. Как определить, что катушка зажигания неисправна? Расскажем об этом более подробно.

На фото: катушки зажигания и мультиметр

Принцип работы катушки

Конструктивно катушка представляет собой обычный электрический повышающий трансформатор. Она преобразует напряжение бортовой сети автомобиля в 12 Вв напряжение величиной в несколько киловольт.

Устройство катушки зажигания

Состоит это устройство из корпуса, в который помещается две обмотки – высокого и низкого напряжения. Каждая катушка характеризуется несколькими параметрам, из которых для проверки важность представляет только сопротивление обмоток. Перед проверкой рекомендуется уточнить значение этого параметра для автомобиля вашей марки.

Пошаговая процедура проверки катушки зажигания

Проверить работоспособность катушки зажигания можно двумя методами – «на искру» и с помощью мультиметра. Первый способ достаточно прост и не требует специализированного оборудования. Однако подходит только для старых автомобилей. Использование его в новых транспортных средствах чревато повреждением этого модуля или нарушением работы всей системы бортовой электроники. Рассмотрим оба способа более подробно.

Проверка катушки методом «на искру»

Основное преимущество этого метода – возможность его реализации прямо на дороге, то есть в походных условиях. Реализовать такую проверку достаточно сложно, да и его информативность будет очень низкой, ведь причиной дефекта может быть и не катушка зажигания.

Для реализации этого метода нужны следующие инструменты и приспособления:

• Ключ для откручивания свечей.

• Свеча зажигания (вы должны быть уверены, что она работает).

• Плоскогубцы.

Проверка катушки на искру

Перед началом проверки нужно осмотреть изоляцию высоковольтной проводки и убедиться в том, что она целая. Во время осмотра не забудьте отключить зажигание с помощью ключа. Если первый этап окончился успешно, далее следует действовать по такой схеме:

1. Со свечи зажигания первого цилиндра снимите высоковольтный провод и соедините его с подготовленной заранее свечой.

2. Поверните ключ зажигания таким образом, чтобы завести машину (его нужно перевести в положение 2).

3. Если проверяемый узел исправен, на наконечнике свечи будет проскакивать искра. Важно увидеть, какого она оттенка. Фиолетовый – признак исправности катушки, желтый свидетельствует о наличии проблем, то есть силы тока недостаточно. Отсутствие искры красноречиво свидетельствует о том, что имеют место проблемы с катушкой.

4. Описанный выше порядок действий необходимо провести со всеми катушками, если у вас в автомобиле их несколько.

Если запасной свечи не оказалось (в походных условиях), ее можно выкрутить из блока цилиндров. Для этого как раз и пригодится ключ, упомянутый ранее. Во время проверки проявляйте особую осторожность и не касайтесь оголенных проводов, так как это может привести к электротравме.

Проверка катушки мультиметром

Более эффективный, информативный и безопасный метод проверки – использование мультиметра, который может изменять силу тока, напряжение, сопротивление и другие показатели. Перед проверкой рекомендуется полностью демонтировать устройство с автомобиля.

Проверка катушек мультиметром

Сама процедура не вызовет проблем даже у начинающего мастера. Нужно лишь разобраться, где на катушке расположены контакты первичной и вторичной обмоток. Сопротивление придется измерять на обеих, причем показатели должны быть разными.

Схема проверки следующая:

1. Необходимо включить мультиметр в режим измерения сопротивления. Затем нужно коснутся щупами друг друга. На экране должна высветиться единица. Это свидетельствует о том, что прибор исправен.

2. Коснитесь щупами мультиметра контактов первичной обмотки. В зависимости от модели вашей катушки на экране электронного прибора должны высветиться показатели в пределах от 0,5 до 3,5 Ом.

3. Коснитесь щупами прибора выводов вторичной обмотки. Ее сопротивление должно быть другим – от 6 до 15 кОм. Более подробная информация приведена в справочной литературе к имеющейся у вас модели автомобиля.

Несоответствие фактических показателей и справочных говорит о том, что имеет место повреждение изоляции, то есть образовалось короткое замыкание между соседними витками. Либо оборвался провод в обмотке.

Чтобы устранить неисправность, придется заменять обмотку катушки. Однако это занятие очень сложное и в большинстве случаев дешевле купить новый прибор взамен поврежденного.

При проведении измерений с помощью мультиметра на вторичной обмотке важно соблюдать полярность. Черный щуп обычно устанавливается на центральном выводе, а красный – на стержне наконечника.

Проверка катушки зажигания – довольно простой процесс. Лучше всего воспользоваться для этого специальным прибором и не подвергать себя опасности, выкручивая свечи и проверяя контакты на наличие искры. Если катушка оказалась неисправной – не тратьте время на ее перемотку. Просто замените прибор, и он прослужит вам еще не один год.

avtoexperts.ru

Руководство, как проверить катушку зажигания мультиметром и искрой, видео

Причины, по которым не заводится автомобиль, могут быть разные. Одной из них является неисправность катушки зажигания. Чтобы выяснить точно, что машина не заводится из-за этого, надо уметь ее проверить. В статье рассматриваются виды модулей, особенности их конструкции, а также подробно рассказывается, как проверить катушку зажигания мультиметром: видео демонстрирует процесс проверки.

Содержание

[ Раскрыть]

[ Скрыть]

Типы и особенности конструкции катушек зажигания

Катушка зажигания, называемая модулем, присутствует во всех современных системах зажигания: контактные, бесконтактные и электронные. Ее назначение – преобразовывать низковольтный бортовой ток, поступающий от аккумулятора автомобиля, в высоковольтный. Высокое напряжение вызывает искру на электродах свечей, которая воспламеняет топливно-воздушную смесь (ТВС).

В целом катушка представляет собой трансформатор с двумя обмотками.

Устройство модуля зажигания

В зависимости от особенностей конструкции различают три вида:

  • индивидуальные;
  • классические с общей конструкцией;
  • сдвоенные.

У всех трех видов конструкция похожа, есть только некоторые отличия. Поэтому, выяснив, как проверить катушку зажигания, можно применять эти знания для всех видов. Можно изготовить прибор для проверки своими руками (автор видео Автоэлектрика ВЧ).

В конструкцию классического модуля входит первичная обмотка, внутри которой находится вторичная. У каждой из обмоток есть два вывода. На первичную подается электропитание от электросети. На вторичной один вывод является высоковольтным и считается выходным, а второй соединяется с первичной обмоткой. Вся конструкция размещается в герметичном корпусе, на крышку которого выведены все выводы.

У сдвоенного модуля два сердечника. Один является внутренним, находится в обмотке, второй – внешний, расположен над обмотками. Если у классической катушки только один вывод для высокого напряжения, то у двухвыводной их два. Они вырабатывают одновременно искру для двух цилиндров.

Схема со сдвоенным корпусом

Индивидуальная катушка надевается на отдельную свечу. Основная часть модуля состоит из витков медной проволоки, принимающей первичное напряжение и вторичного контура, преобразующего поступивший ток. Обмотка, являющаяся первичной, расположена внутри вторичного преобразователя и имеет сердечник, который расположен внутри нее. Высокое напряжение, которое вырабатывается во вторичной обмотке, напрямую передается на свечу с помощью наконечника, прижимной пружины и изолятора. Для отсечения тока предназначен высоковольтный диод.

Все виды модулей характеризуются сопротивлением, которое различается для разных моделей механизма. Если значение сопротивление отличается от номинального, это говорит о неисправности устройства.

Получение показаний сопротивления

Проблемы с двигателем могут возникнуть из-за неисправности электропитания. Если произошел обрыв обмоток или замыкание, это выводит из рабочего состояния силовой агрегат. Все виды модулей не разбираются, поэтому отремонтировать их невозможно. Для того, чтобы убедиться, что устройство подлежит замене, нужно знать, как проверить катушку зажигания.

Наиболее точно проверить работоспособность устройства можно с помощью специального оборудования, которым оснащены станции техобслуживания, например осциллографом. Существует два способа, как проверить исправность катушки зажигания своими руками в домашних условиях.

Тестирование искрой

Проверить работоспособность с помощью искры очень просто. Это можно сделать даже в пути, но он не дает гарантии, что проблема именно в этом устройстве.

Инструменты и материалы

Для проведения теста искрой не нужно специального оборудования, достаточно приготовить следующие инструменты и материалы:

  • свечной ключ;
  • пассатижи;
  • исправную свечу.

Без данного инструмента не обойтись. Кроме того, желательно иметь под рукой помощника.

Порядок действий

Во время проверки нужно получить искру. Для этого нужно выполнить следующие шаги:

  1. Перед тестом нужно ключ зажигания перевести в положение «0», чтобы не стукнуло током. Затем нужно проверить все соединения, в том числе на катушке и свечах, то есть прозвонить всю электрическую цепь.
  2. Далее нужно на 1-м цилиндре снять наконечник со свечи и соединить его с исправной свечой.
  3. Затем нужно с помощью пассатижей взять наконечник и замассировать свечу.Массирование свечи зажигания

    При этом юбку свечи следует прижать к поверхности из металла, которая е имеет никакого покрытия в виде краски или другого материала. Можно использовать для массирования двигатель.

  4. Помощник должен повернуть ключ зажигания в положение старта, чтобы провернуть с помощью стартера коленчатый вал на несколько оборотов.
  5. В этот момент катушка получит напряжение и начнет работать. При этом она будет выдавать высоковольтные импульса, проявляющиеся в виде искры, проскакивающей между контактами свечи. Яркая искра фиолетового цвета говорит об исправности устройства. Слабая искра оранжевого цвета свидетельствует о возможных проблемах либо с катушкой, либо с проводкой. Если искры нет, то может быть неисправен модуль или есть обрыв в цепи проводки.

При отсутствии заведомо свечи в исправном состоянии можно выкрутить свечу из двигателя. Это можно сделать с помощью свечного ключа и выполнить вышеописанные действия. Но при этом может быть неисправна используемая свеча, поэтому нужно будет провести тест с несколькими свечами, меняя также наконечник. Это увеличит вероятность того, что причина неисправности в катушке.

Если на двигателе установлены индивидуальные модули, для проверки достаточно менять их местами. Например, модуль с второго цилиндра ставится на первый, а с первого – на второй. Менять местами нужно только модули, оставляя проводку в цилиндре.

Тестирование путем замера сопротивления

Проверить катушку зажигания можно другим способом. Для него можно воспользоваться в качестве проверочной характеристики сопротивление. Во время проверки измеряется сопротивление на обоих обмотках.

Инструменты и материалы

Проверку можно выполнить специальным прибором: омметром или мультиметром. В приборе должна быть возможность регулировать диапазона показаний.

Инструменты для тестирования

Порядок действий

Проверка катушки зажигания тестером дает возможность точно определить, что перебои в работе двигателя связаны с ее неисправностью. Для проведения теста, устройство нужно снять с автомобиля.

Перед проведением теста нужно выяснить, каким должно быть номинальное сопротивление. Значения номинальных сопротивлений для первичной и вторичной обмотки модулей, которые устанавливаются на машины,  могут отличаться. Поэтому следует определить, сколько они должны быть для конкретного устройства. Перед тестированием следует проверить сопротивление измерительного прибора, замкнув его щупы.

Проверка с помощью тестера состоит из следующих этапов:

  1. Сначала необходимо проверить первичную обмотку. В этом случае щупы прибора нужно присоединить к ее выводам, которые чаще всего находятся на центральном выводе по бокам. Измерив прибором сопротивление, от этого значения нужно отнять сопротивление тестера. Полученный результат сравнивается с номинальным показателем. Если есть какие-либо отклонения, то это означает, что модуль неисправен.
  2. На следующем этапе нужно проверить вторичную обмотку. В этом случае один щуп прибора подключается к боковому выводу, а второй – к центральному выводу. Полученное значение снова нужно сравнить с номинальным показателем.

Есть особенности при проверке сопротивления тестером для индивидуального и сдвоенного модуля. Замерять сопротивление вторичной обмотки у сдвоенной катушки можно на любом выводе. Конструкция ее такова, что на выводы подается один импульс. При этом нужно учитывать, что для двигателей с четырьмя цилиндрами может быть установлен блок, который состоит из двух таких модулей. Поэтому желательно проверять сопротивление на всех центральных выводах.

Когда проверяется индивидуальный модуль с помощью тестера, то щупы во время проверки соединяют с выводами, расположенными по бокам, в том месте, где присоединена фишка с проводами.

Особо внимательными нужно быть во время тестирования вторичной обмотки, чтобы не перепутать полярность. В мультиметрах щупы окрашены в разные цвета. Один – красного цвета, а другой – черного. Во время проверки вторичной обмотки красный щуп присоединяют к стержню наконечника, надетому на свечу, а черный – к центральному выводу на фишке.

Тестирование модуля мультиметром

Более точно диагностика катушки зажигания проводится с помощью специального оборудования, например, осциллографом. Но в домашних условиях достаточно проверки двумя описанными выше способами. Если выяснилось, что катушка неисправна, ее меняют на новую.

Видео «Проверка катушки зажигания»

На видео демонстрируется, как проверяется модуль зажигания мультиметром (автор Resta).

 Загрузка …

avtozam.com

Как проверить исправность катушки зажигания

Катушка зажигания является одной из важных деталей системы зажигания. Она отвечает за подачу напряжения на свечи зажигания. Если ваш двигатель внезапно перестает работать, часто глохнет или происходит пропуск зажигания, то скорее всего вашу катушку следует заменить. Есть пару простых способов проверить исправность катушки зажигания самому, которые не займут достаточно много времени, и вы быстро определите: нуждается ли ваш автомобиль в новой катушке или проблема совсем не в этом, и следует обратиться к автомеханику.



Самые известные проблемы с поломкой катушки зажигания:

  • Повреждение обмотки. Этот фактор приводит к пробою изоляционного слоя, в результате которого происходит короткое замыкание.
  • Обрыв цепей и перегрузка. Причина заключается в неполадки свечей зажигания или благодаря дефектам высоковольтных проводов.

В основном катушки зажигания выходят из строя довольно редко, но иногда такие неприятности все же случаются. Как правило, изоляционный слой катушки, может быть поврежден в результате мгновенного прироста напряжения до 35 000 В. Вследствие чего, вторичное напряжение падает, и возникают пропуски зажигания под нагрузкой. В итоге катушка не может испускать напряжение, которое необходимо для начала работы двигателя. Далее мы расскажем, как проверить катушку зажигания своими руками.

Как устроена катушка зажигания.



Как протестировать катушки зажигания

Метод # 1: Тестирование катушки зажигания искрой

Тестирование катушки зажигания искрой
  • Заглушите мотор, и откройте капот. В зависимости от марки автомобиля, катушки могут быть расположены в разных местах. На двигателях без распределителя зажигания, свечи подключаются прямо к катушкам. Самым верным способом найти катушки, это следовать проводам, которые идут от распределителя зажигания в обратную сторону. Защищайте открытые участки кожи и глаза, используйте инструмент только с изолированными ручками.
  • Отсоедините один высоковольтный провод от свечи. К каждой свечи ведет отдельный кабель. Если вы не так давно заглушили двигатель, то вероятно, что он будет очень горячим. Для избежания травм и ожогов подождите 10-20 мин, и приступайте к работе.
  • Снимите свечу зажигания специальной торцовой насадкой для свечей. Делайте это аккуратно, не давая мусору попасть в отверстие для свечи. Если в отверстие свечи зажигания попадет грязь или мусор, это может привести к повреждению мотора. А удаление мусора из цилиндра довольно сложная операция. Так что будьте предельно внимательны в этом пункте.
  • Присоедините вытянутый ранее провод обратно к свече. Свеча должна соединяться с распределителем зажигания, но не вкручена в двигатель. Держите свечу только плоскогубцами с изолированной ручкой, чтобы вас не ударило током.
  • Резьбовой стороной свечи коснитесь к голому металлу. Дотроньтесь резьбовым участком свечи к голому участку вашего автомобиля. Это может быть двигатель или участок на котором нет краски.
  • Попросите помощника или друга включить зажигание. При включении зажигания, все электрические системы автомобиля начинают работать, и если катушка зажигания исправна, то на свечу будет подаваться напряжение.
  • Убедитесь в том, что вы видите как проскакивают голубые искры. Если вы не наблюдаете голубую искру, то проблема очевидна. Ваши катушки не функционируют и требуют замены. Если у искры оранжевый цвет, это значит, что на свечу подается недостаточное напряжение. Причинами могут стать: слабый ток, плохой контакт или повреждение катушки.
  • Установите свечу на место и подсоедините провод обратно. Выключите зажигание и проведите сборку с обратном порядке.

Это первый способ проверки катушки зажигания своими руками. Будьте осторожны при работе с напряжением и соблюдайте все правила защиты.



Метод # 2.   Тестируем катушки зажигания измеряя сопротивление

Тестируем катушки зажигания измеряя сопротивление



  • Снимаем катушку с автомобиля. Это самый верный способ убедиться, что катушка работает исправно. Для этого необходим прибор для измерения электросопротивляемости — омметр. С помощью омметра, вы точно определите текущие состояние катушки зажигания. Для того, чтобы снять катушку зажигания, необходимо: отсоединить провода от распределителя зажигания, и открутить крепления самой катушки, гаечным ключом. Это необходимо делать при выключенном зажигании.
  • Требуются характеристики вашей модели катушки зажигания. Для каждого автомобиля свои характеристики катушки. Если ваше измерение показало другие показатели, разные с теми, что указаны в характеристике, то вероятно ваша катушка требует ремонта или замены.
  • Прикоснитесь щупами омметра контактов первичной обмотки катушки. Коснитесь двух боковых контактов одновременно. Со стороны распределителя катушка имеет три контакта: один в центре и два по бокам. Включите омметр и замеряйте показатели.
  • Замеряем значение сопротивления вторичной обмотки. Прикоснитесь щупами к центральному контакту и одному из боковых.
  • Сравните ваши показатели с заводскими характеристиками. Катушка зажигания очень чувствительна. Если показания отличаются от заводских, катушку следует заменить, так как она испорчена и работает не правильно.

Сопротивление первичной обмотки должно находиться в диапазоне от 0.7-1.7 Ом. А вторичной в пределах от 8-15 кОм. Это два самых простых способа, как проверить катушку зажигания самому и в домашних условиях. Для проверки катушки вам понадобиться:

  1. Гаечные ключи, в частности съемник для свечей
  2. Отвертка
  3. Изолированные плоскогубцы
  4. Свечи
  5. Ключ зажигания
  6. Омметр или мультиметр

Следите за функциональностью деталей вашего автомобиля, и он прослужит вам не один десяток лет!

Как проверить катушку зажигания мультиметром: видео

Смотреть видео

Смотреть видео



vse-provse.com

Проверка катушки зажигания

Запрещено отсоединять высоковольтный провод от свечи зажигания или с катушки зажигания для проверки искры. Помимо поражения электрическим током снятие провода может явиться причиной резкого роста вторичного напряжения. Кроме того, повышается опасность повреждения катушки. Единственный правильный способ проверить искрообразование состоит в том, чтобы использовать тестер для свечей зажигания KV/ARC или щуп для проверки системы зажигания COP.

При наличии неисправности в катушке следует измерить сопротивление первичной и вторичной обмоток с помощью омметра. Если есть отклонение от нормы, катушку меняют.
Катушку зажигания также можно проверить с помощью омметра с 10МОм входным сопротивлением.

Новая катушка должна быть аналогична заменяемой (если вы не планируете усовершенствовать систему зажигания).

Чтобы протестировать катушку зажигания необходимо подключить измерительные провода к контактам первичной обмотки (+ и -). В большинстве случае сопротивление обмотки составляет 0,4 – 2Ом. Нулевое сопротивление свидетельствует о коротком замыкании в катушке, а высокое сопротивление указывает на обрыв в цепи.

Вторичное сопротивление измеряется между положительным контактом (+) и выводом высокого напряжения. Современные катушки зажигания с пластинчатым сердечником обычно имеют сопротивление 6000-8000 Ом, в другие свыше 15000 Ом.

В катушках других конструкций первичные контакты могут быть расположены в разъёме или спрятаны. Можно проштудировать данные руководства по ремонту для поиска контактов обмоток и тестирования катушки зажигания.

Неисправная катушка зажигания может вывести из строя блок PCM

Чем ниже сопротивление в первичной обмотке, тем выше ток через катушку, а, значит, повышается и риск выхода из строя блока PCM. Это может также привести к снижению вторичного напряжения, слабому искрообразованию, затруднённому пуску двигателя, вибрациям, пропускам зажигания под нагрузкой или в момент ускорения.

Значительное сопротивление или обрыв первичной цепи катушки зажигания не всегда ведет к выходу из строя блока PCM, но оно сопровождается падением вторичного напряжения.

Короткое замыкание во вторичной обмотке катушки зажигания сокращает эффективность искрообразования, но модуль PCM не ломается.

Следствием повышенного сопротивления или обрыва во вторичной обмотке катушки может стать ослабление или отсутствие искры в цилиндрах или поломка блока PCM из-за сильной самоиндукции в первичной обмотке.

При замене катушки зажигания все контакты и соединения необходимо очистить, проверить отсутствие коррозии и надежность подключений. Коррозия повышает сопротивление в электрических проводниках, неустойчивое соединение (дребезг), обрыв, что может привести к сокращению срока службы катушки. Для снижения опасности пробоя из-за повышенной влажности рекомендуется на контактах катушки использовать диэлектрическую свечную смазку. Например, на двигателях Форд с катушками COP влажность является основным фактором выхода из строя катушек зажигания.

Если двигатель имеет неисправность, катушки будут работать в жестких условиях. Неисправности могут быть вызваны высоким вторичным сопротивлением (изношенные свечи зажигания или большой зазор между электродами свечи), обеденная топливовоздушная смесь (загрязнение форсунок, утечка разрежения или негерметичность клапана рециркуляции отработанных газов).

При большом пробеге (двигатель с системой зажигания COP) следует установить новые свечи зажигания в случае неисправной катушки, свечи эксплуатируются более 45000 миль, а платиновые или иридиевые свечи – свыше 100000 миль

Катушка зажигания создает высокое напряжение, которое требуется для работы самой системы и создания искры между контактами свечей зажигания. Большинство двигателей с распределительной системой зажигания оснащён одной катушкой зажигания, в редких случаях – двумя. В системах без распределителя зажигания (DIS) применяется несколько катушек зажигания. В двухискровых системах на каждую пару цилиндров приходится одна катушка зажигания. В других системах DIS и системах с катушками карандашного типа на одну свечу (COP) на каждый цилиндр или свечу зажигания устанавливается собственная катушка зажигания.

Катушка зажигания играет роль трансформатора напряжения. Она превращает напряжение 12В в несколько тысяч вольт.

Вторичное напряжение создает искру в зазоре между электродами свечи, оно зависит от зазора, электрического сопротивления свечи зажигания и высоковольтных проводов, состава топливовоздушной смеси, нагрузки на двигатель и температуры свечи. Напряжение может изменяться от 5000 вольт до 25000 вольт и более. Иногда достигается максимальное напряжение, равное 40000 вольт.

Как работает катушка зажигания
В катушке зажигания имеются две обмотки, намотанные на пластинчатый металлический сердечник. Первичная обмотка, имеющая несколько сотен витков, соединяется с двумя внешними контактами катушки. Положительный вывод (+) катушки подключён к выключателю зажигания и АКБ, а отрицательный вывод (-) – к модулю зажигания и затем на «массу» кузова. Вторичная обмотка имеет несколько тысяч витков и подсоединена одним концом к положительному контакту первичной обмотки, а другим – к высоковольтному выводу в центральной части катушки.

Соотношение витков вторичной и первичной обмоток составляет 80 к 1. Чем выше соотношение, тем выше выходное напряжение катушки. У мощных катушек зажигания часто более высокое соотношение числа обмоток по сравнению со стандартными.

После замыкания первичной обмотки на «массу» по ней идёт электрический ток. Он создаёт сильное магнитное поле вокруг металлического сердечника и «заряжает» катушку энергией. Требуется примерно 10-15 мс для максимальной зарядки катушки зажигания.

Затем модуль зажигания размыкает первичную цепь катушки. Это приводит к внезапному исчезновению магнитного поля. Энергия, запасённая в катушке, создает ток во вторичной обмотке. В зависимости от соотношения числа витков обмоток напряжение увеличивается в 100 или более раз. Этого достаточно, чтобы между контактами свечи зажигания «пробежала» искра.

autoscaners.ru

www.xn--80aeamzvdqme.su

Как проверить катушку зажигания | Ремонт ВАЗ 2106

В одной из предыдущих статей писал о такой проблеме, как пропадание искры на свечах, и там же говорил о том, что одной из причин может быть выход из строя катушки зажигания ВАЗ 2106. Теперь более подробно опишу процедуру проверки катушки, чтобы каждый в случае необходимости смог проделать то же самое в домашних условиях.

Вся процедура выполняется довольно просто и для этого понадобится такой прибор, как мультиметр или омметр, так как измерять придется именно сопротивление в обоих случаях.

Проверка сопротивления первичной обмотки

При выполнении этой работы, как и любой другой, связанной с электрооборудованием, необходимо обязательно отсоединить клемму «минус» от аккумуляторной батареи.

Итак, чтобы проверить на исправность первичную обмотку катушки зажигания ВАЗ 2106, необходимо подсоединить оба провода омметра к двум боковым выводам, как это наглядно представлено на фотографии ниже:

По данным из многочисленных технических руководств по ремонту ВАЗ 2106, сопротивление в данном случае должно быть в пределах 3-4 Ом. Это будет говорить о полной исправности катушки зажигания.

 Как видите, в моем случае, сопротивление немного выше (но незначительно), и при этому проблем никаких с работой системы зажигания не наблюдалось.

Если значение при измерении сильно отклонено от нормы, это говорит о неисправности и необходимости замены детали.

Проверка вторичной обмотки

Вторичная обмотка катушки проверяется практически таким же образом, только один из проводов омметра нужно подсоединить к боковому выводу, а второй — к центральному на катушке. Ниже все продемонстрировано на деле:

Здесь данные сопротивления уже совсем другие и при нормальной работе они должны быть в районе 7,4-9,2 кОм. Судя по показаниям прибора, мой случай показывает и подтверждает повторно, что с катушкой все нормально.

Чтобы не было недоразумений, хочу предупредить, что приведенные в этой статье цифры в большей степени относятся к катушкам зажигания ВАЗ 2106 типа Б117-А, хотя на многих моделях параметры идентичны. Но все же для своей модификации лучше посмотреть данные в специализированных источниках.

Если в результате проведенной проверки выяснилось, что элемент неисправен, то необходимо произвести его замену на новый. Более подробно об этом читайте в материале: Замена катушки зажигания на ВАЗ 2106  своими руками.

vaz2106-remont.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
